1 Karbantartási Utasítás Dokumentum azonosító: PP Budapest, június

2 Verzió Dátum Módosítás Összeállította Verzió vázlat Oláh Csaba Verzió előzetes verzió Oláh Csaba Verzió Javított HW karbantartás fejezet Seller Balázs Verzió Első kiadás Oláh Csaba Verzió Módosított 3.1 és 3.2-es fejezet Oláh Csaba

3 TARTALOMJEGYZÉK 1 Előszó Biztonsági figyelmeztetések Hardverkarbantartás Tápegységek karbantartása CPU egységek karbantartása Kijelzők karbantartása Optikai adatátvitel karbantartása Elem és akkumulátor karbantartása Szoftverkarbantartás Alapszoftver (Firmware) frissítés EuroCAP frissítés A használt böngésző frissítése Mechanikai ellenőrzés és karbantartás Sérülések feltárása Tisztítás Kábelek, vezetékek után húzása Hibaelhárítás... 9 Europrot+ Karbantartasi Utasitas_rev1.3.hu 3/9

4 1 Előszó A Protecta által gyártott EuroProt+ védelem-család alapvetően karbantartásmentes. A védelmi készülék mintavételenként önellenőrzést végez az analóg bemeneti csatornáin, annak érdekében, hogy az esetleges hibákat a lehető leghamarabb feltárja. A készülékek időszakos felülvizsgálata elősegíti a hosszú távú, üzembiztos működést és amennyiben szükséges lehetőséget ad a szükséges karbantartás elvégzésére. 2 Biztonsági figyelmeztetések Az EuroProt+ védelem-család, típustól függően, több életre veszélyes feszültséggel üzemel (220 VDC, 230 VAC, 60 VDC, 48 VDC). Minden esetben, ha a készülék bekötéseinek szerelésére illetve kinyitására kerül sor, megfelelően képzett szakember végezze ezt a tevékenységet. Minden esetben a tevékenység első lépése a készülék áramtalanítása legyen. Az EuroProt+ védelem-család üzemszerű belső hőmérséklete magas. Amennyiben közvetlenül a működése után szerelési tevékenységek végeznek benne, veszélyes égési sérüléseket okozhat. Minden esetben megfelelően képzett szakember végezze ezt a tevékenységet. Az EuroProt+ védelem-család hardvere és szoftvere összetett rendszert alkot. Az egyes részek beállítása, módosítása, szerelése, súlyosan érintheti az egész rendszer működését. Minden esetben, ha a készülék üzemeltetésére vagy karbantartására kerül sor, az adott védelmi berendezésre megfelelően képzett szakember végezze a tevékenységet. Europrot+ Karbantartasi Utasitas_rev1.3.hu 4/9

5 3 Hardverkarbantartás A tervezésnél az elérhető legkorszerűbb és leghosszabb élettartamú alkatrészeket választottuk, hogy a készülékek évtizedeken keresztül folyamatosan üzemelhessenek. Egyes alkatrészfajtáknál, például az elektrolit kondenzátorok, LCD kijelzők háttérvilágítása, optikai adó-vevők, az üzemidő emelkedésével az alkatrészek és részegységek megfelelő rendelkezésre állása csökken és szükség lehet a felülvizsgálatukra, esetleg cseréjükre, az alábbiak szerint. 3.1 Tápegységek karbantartása A tápegységek a lehető leghosszabb élettartamú elektrolit kondenzátorokkal lettek megtervezve. Ezek várható üzemideje jelentősen függ a készülék környezeti viszonyaitól. Abban az esetben, ha a készülék a hőmérsékleti határértékek közelében üzemel, célszerű a kondenzátorok állapotát bizonyos időközönként ellenőrizni. Ilyen ellenőrzés során megfelelően kiképzett szakember vizsgálja át a tápegységet, nem található-e a kondenzátoroknál bármely rendellenesség, elektrolit szivárgás, illetve jelentős kapacitásvesztés. Probléma esetén keresse fel a gyártó honlapját a következő linken: 3.2 CPU egységek karbantartása A CPU egységekben az idő és dátum aktuális értékei üzemen kívüli állapotban is futnak bizonyos ideig. Az ehhez szükséges energiát egy dupla rétegű kondenzátor (EDLC) biztosítja, aminek a várható névleges üzemideje jelentősen függ a környezeti hőmérséklettől. Abban az esetben, ha a készülék a hőmérsékleti határértékek közelében üzemel, célszerű a kondenzátorok állapotát bizonyos időközönként ellenőrizni. Ilyen ellenőrzés során megfelelően kiképzett szakember vizsgálja át a CPU-t, nem található-e a kondenzátoroknál bármely rendellenesség, elektrolit szivárgás, illetve jelentős kapacitásvesztés. Probléma esetén keresse fel a gyártó honlapját a következő linken: Europrot+ Karbantartasi Utasitas_rev1.3.hu 5/9

6 3.3 Kijelzők karbantartása Az előlapon elhelyezett LCD kijelzők háttérvilágításának üzemideje kb óra. Függően az adott készülék kijelzőjének használatától, egy adott idő után nem képesek megfelelő fényerőt biztosítania, az olvashatóság romlik. Ezért javasoljuk ezen rész felülvizsgálatát. A kijelző megfelelő használatával ellenőrizze az olvashatóságot. Amennyiben a készülék kijelzője már nem biztosít az elvárásoknak megfelelő olvashatóságot, vegye fel a kapcsolatot a gyártóval, hogy a kijelző cseréje mielőbb megtörténhessen. A gyártó a következő linken érhető el: 3.4 Optikai adatátvitel karbantartása Az optikai adatátvitel adó-vevőegységeinek jelerőssége, használt alkatrészektől függően, egy adott idő után nem képesek a névleges jelerősséget kibocsátani. Ezért javasoljuk ezen rész felülvizsgálatát megfelelő szakemberrel vagy a gyártó által megfelelő időközönként. Probléma esetén keresse fel a gyártó honlapját a következő linken: 3.5 Elem és akkumulátor karbantartása A Protecta által gyártott EuroProt+ védelem-család készülékei nem tartalmaznak sem egyszer használatos elemet, sem tölthető akkumulátort. Europrot+ Karbantartasi Utasitas_rev1.3.hu 6/9

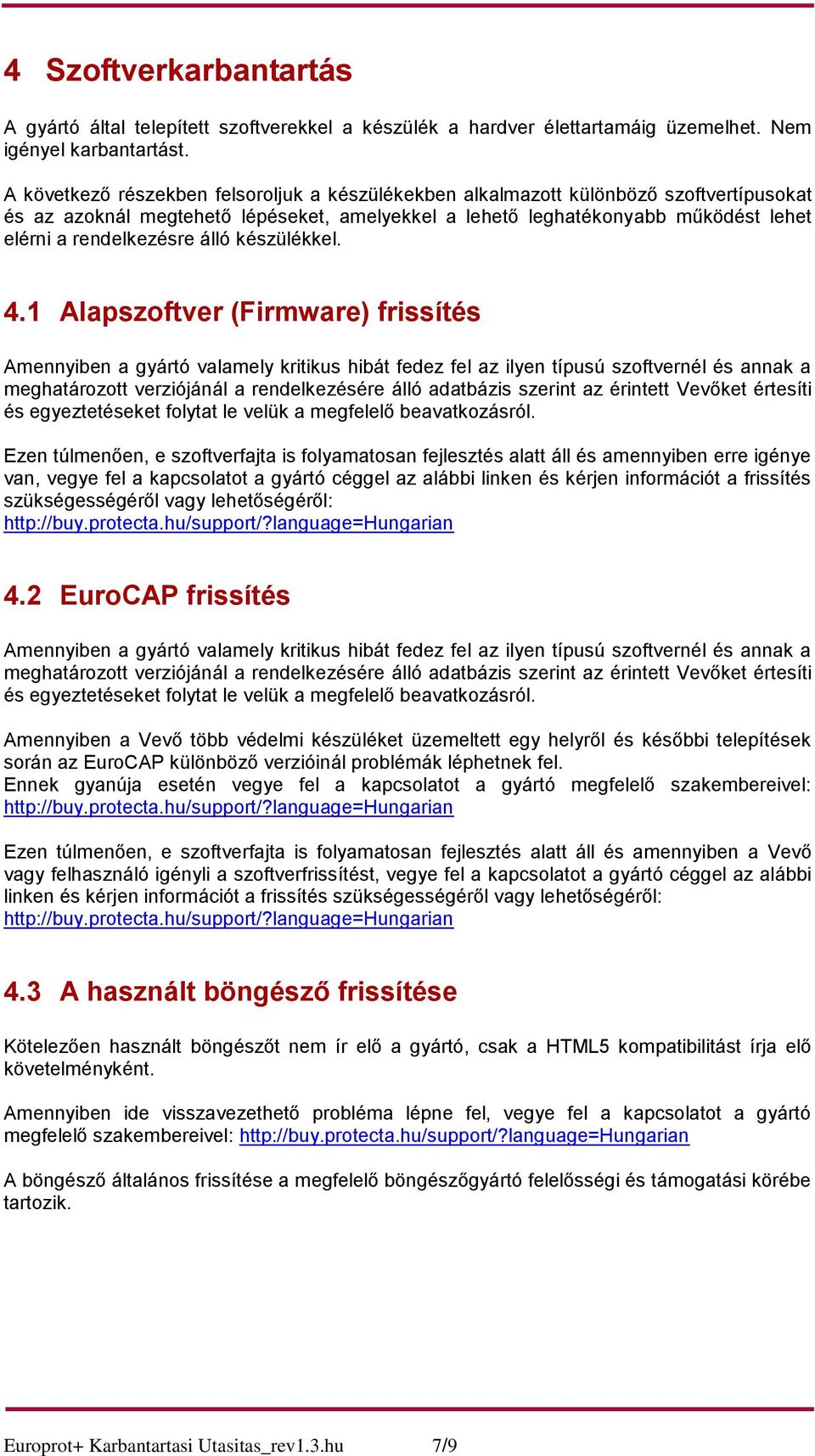

7 4 Szoftverkarbantartás A gyártó által telepített szoftverekkel a készülék a hardver élettartamáig üzemelhet. Nem igényel karbantartást. A következő részekben felsoroljuk a készülékekben alkalmazott különböző szoftvertípusokat és az azoknál megtehető lépéseket, amelyekkel a lehető leghatékonyabb működést lehet elérni a rendelkezésre álló készülékkel. 4.1 Alapszoftver (Firmware) frissítés Amennyiben a gyártó valamely kritikus hibát fedez fel az ilyen típusú szoftvernél és annak a meghatározott verziójánál a rendelkezésére álló adatbázis szerint az érintett Vevőket értesíti és egyeztetéseket folytat le velük a megfelelő beavatkozásról. Ezen túlmenően, e szoftverfajta is folyamatosan fejlesztés alatt áll és amennyiben erre igénye van, vegye fel a kapcsolatot a gyártó céggel az alábbi linken és kérjen információt a frissítés szükségességéről vagy lehetőségéről: 4.2 EuroCAP frissítés Amennyiben a gyártó valamely kritikus hibát fedez fel az ilyen típusú szoftvernél és annak a meghatározott verziójánál a rendelkezésére álló adatbázis szerint az érintett Vevőket értesíti és egyeztetéseket folytat le velük a megfelelő beavatkozásról. Amennyiben a Vevő több védelmi készüléket üzemeltett egy helyről és későbbi telepítések során az EuroCAP különböző verzióinál problémák léphetnek fel. Ennek gyanúja esetén vegye fel a kapcsolatot a gyártó megfelelő szakembereivel: Ezen túlmenően, e szoftverfajta is folyamatosan fejlesztés alatt áll és amennyiben a Vevő vagy felhasználó igényli a szoftverfrissítést, vegye fel a kapcsolatot a gyártó céggel az alábbi linken és kérjen információt a frissítés szükségességéről vagy lehetőségéről: 4.3 A használt böngésző frissítése Kötelezően használt böngészőt nem ír elő a gyártó, csak a HTML5 kompatibilitást írja elő követelményként. Amennyiben ide visszavezethető probléma lépne fel, vegye fel a kapcsolatot a gyártó megfelelő szakembereivel: A böngésző általános frissítése a megfelelő böngészőgyártó felelősségi és támogatási körébe tartozik. Europrot+ Karbantartasi Utasitas_rev1.3.hu 7/9

8 5 Mechanikai ellenőrzés és karbantartás 5.1 Sérülések feltárása Minden kiképzett felhasználó és karbantartó, aki valamilyen tevékenységet végez a készükén, szemrevételezéssel, amennyire lehetséges és egyéb feladata ezt lehetővé teszi, állapítsa meg, hogy nem található a készüléken semmilyen sérülés, repedés törés, továbbá rövidzár okozta kormos elszíneződés, égés vagy egyéb rendkívülinek mondható jelenség. Amennyiben talál ilyet, a cég belső minőségügyi és munkavédelmi rendszerének megfelelően cselekedjen, továbbá lehetőségei szerint vegye fel a kapcsolatot a gyártóval a következő linken: 5.2 Tisztítás Az iparágban elterjedt és alkalmazott tisztításon túl nem szükséges a készülék további külső tisztítása. Amennyiben valamely jelentős szennyezés érte a kijelző és beavatkozó szerveket vegye fel a kapcsolatot a gyártóval a helyes megoldás megtalálásához: 5.3 Kábelek, vezetékek után húzása A Protecta által gyártott EuroProt+ védelem-család készülékei csavaros-lemezes sorkapcsokkal vannak ellátva. Az ilyen típusú sorkapcsok nem igényelnek karbantartást és nem igénylik a kábelrögzítés után feszítését, ennek megfelelően a gyártó nem ír elő rendszeres és eseti karbantartást. De a hosszú távú üzembiztonság érdekében az ütemezett karbantartások során a hasonló területtel egy időben a készülék sorkapcsainak ellenőrzése javasolt. Europrot+ Karbantartasi Utasitas_rev1.3.hu 8/9

9 6 Hibaelhárítás Bármely hiba esetén, amelyet az adott védelmi berendezésre megfelelően képzett saját szakember nem tud elhárítani, lehetőségei szerint vegye fel a kapcsolatot a gyártóval a következő linken: Europrot+ Karbantartasi Utasitas_rev1.3.hu 9/9
