1 HIKVISION KAPUTELEFON SEGÉDLET- TELEPÍTÉSI PÉLDA KONFIGURÁCIÓK V.1.6 RIEL Elektronikai Kft. 1

2 Tartalom 1. Telepítési példa konfigurációk db beltéri és 1db kültéri egység Kültéri egység beállítás Beltéri egység beállítás Több beltéri és 1db kültéri egység ház esetén Kültéri és beltéri egység beállítás beltéri egység beállítás Több beltéri és 1db kültéri egység társasház esetén Kültéri egység beállítás beltéri egység beállítás beltéri egység beállítás Több beltéri és több kültéri egység Beltéri és kültéri egység beállítás kültéri egység beállítás Support elérhetőségek RIEL Elektronikai Kft. 2

3 1. TELEPÍTÉSI PÉLDA KONFIGURÁCIÓK A segédlet telepítési példa konfigurációkat tartalmaz, az egyéb menüpontok és funkciók részletes magyarázatáért keresse a bővebb telepítési kézikönyvet, amit letölthet oldalunkról DB BELTÉRI ÉS 1DB KÜLTÉRI EGYSÉG Kültéri egység (ajtóállomás) IP cím: Beltéri egység (ajtóállomás) IP cím: Átjáró: (Router, egyéb hálózati eszköz) KÜLTÉRI EGYSÉG BEÁLLÍTÁS RIEL Elektronikai Kft. 3

4 RIEL Elektronikai Kft. 4

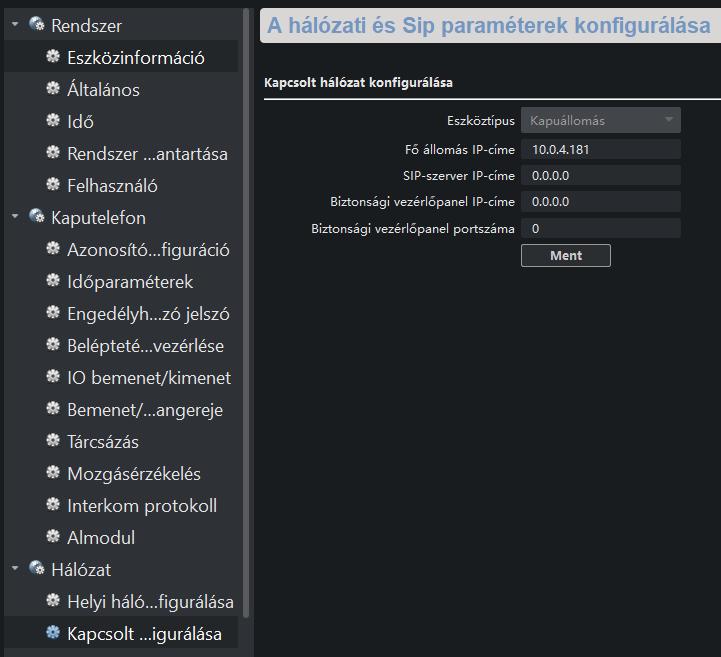

5 BELTÉRI EGYSÉG BEÁLLÍTÁS Fő ajtóállomás típusa: 1.gen V, 2.gen D sorozat RIEL Elektronikai Kft. 5

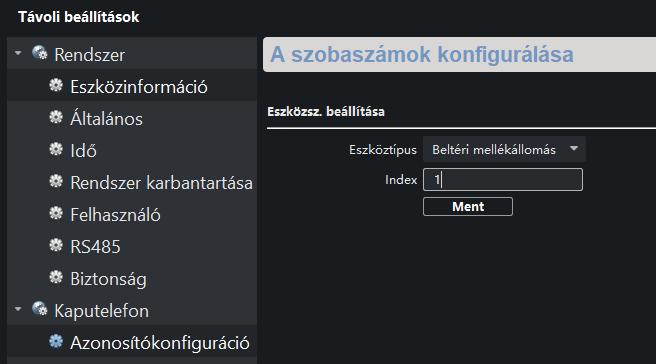

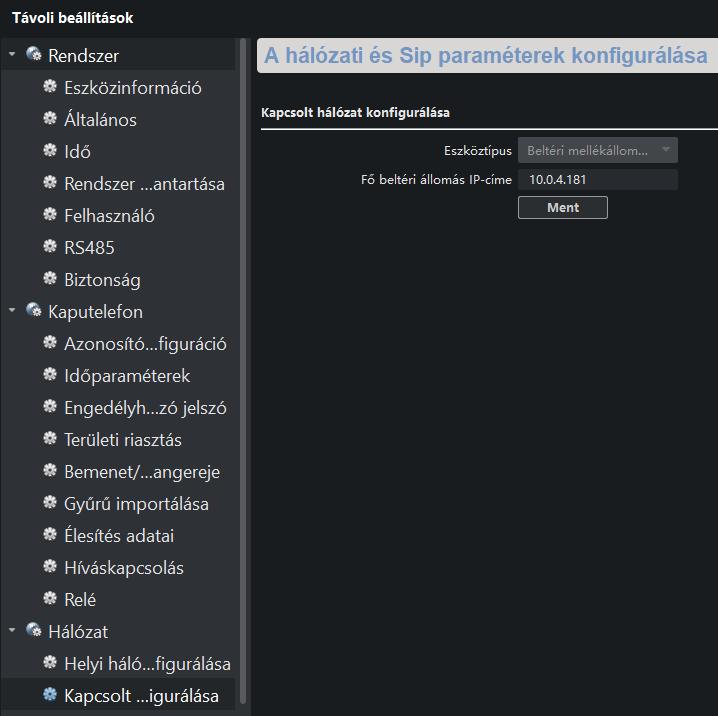

6 1.2. TÖBB BELTÉRI ÉS 1DB KÜLTÉRI EGYSÉG HÁZ ESETÉN Telepítési példánkban több beltéri egység van, amire az 1db kültéri egység egyszerre csöng be. Kültéri egység (ajtóállomás) IP cím: Beltéri egység (ajtóállomás) IP cím: beltéri egység IP cím: Átjáró: (Router, egyéb hálózati eszköz) KÜLTÉRI ÉS BELTÉRI EGYSÉG BEÁLLÍTÁS A beállítások mindegyik része megegyezik az előző pontban foglaltakkal BELTÉRI EGYSÉG BEÁLLÍTÁS A 2. beltéri egység beállítása: Az eszköz ezután újraindul Slave módban. Több beltéri egység esetén a számozás egymás után folytatólagosan következzen. RIEL Elektronikai Kft. 6

7 1.3. TÖBB BELTÉRI ÉS 1DB KÜLTÉRI EGYSÉG TÁRSASHÁZ ESETÉN Telepítési példánkban több beltéri egység van, amire az 1db kültéri egység külön csöng be névtábla segítségével. Kültéri egység (ajtóállomás) IP cím: Beltéri egység (ajtóállomás) IP cím: beltéri egység IP cím: Átjáró: (Router, egyéb hálózati eszköz) RIEL Elektronikai Kft. 7

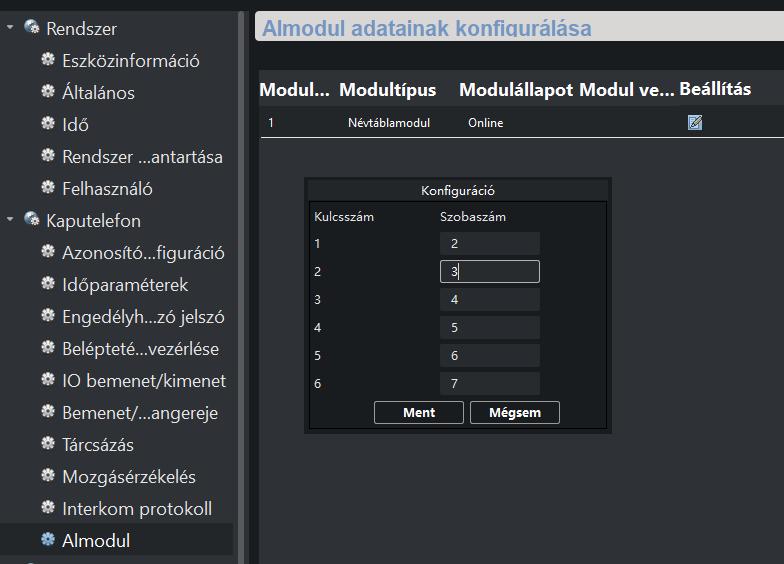

8 KÜLTÉRI EGYSÉG BEÁLLÍTÁS RIEL Elektronikai Kft. 8

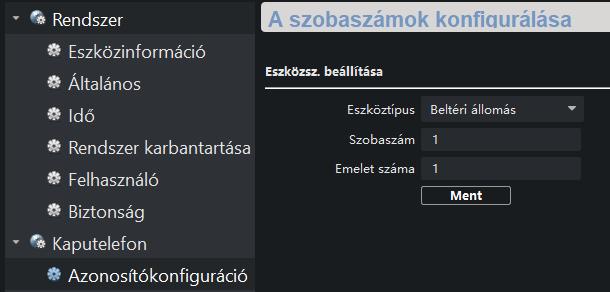

9 BELTÉRI EGYSÉG BEÁLLÍTÁS RIEL Elektronikai Kft. 9

10 Fő ajtóállomás típusa: 1.gen V, 2.gen D sorozat RIEL Elektronikai Kft. 10

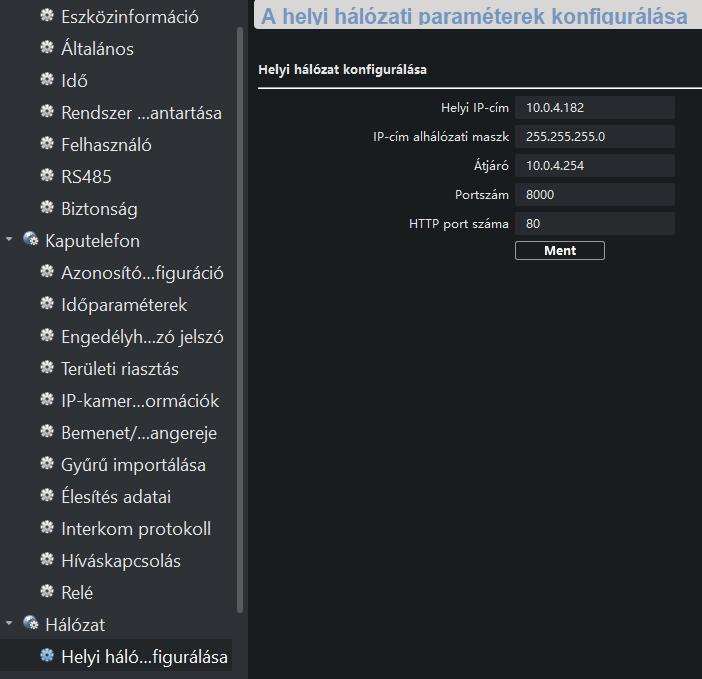

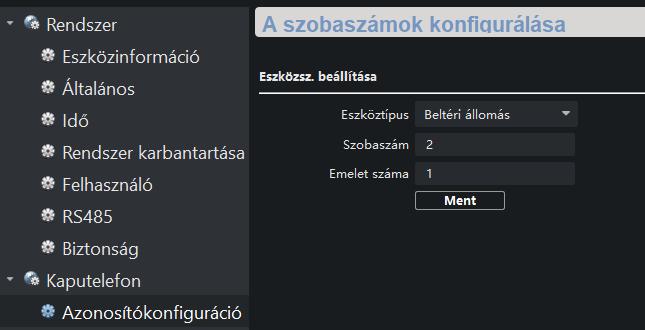

11 BELTÉRI EGYSÉG BEÁLLÍTÁS Több beltéri egység esetén a névtábla alapján emeljük a szobaszámot minden eszköznél. RIEL Elektronikai Kft. 11

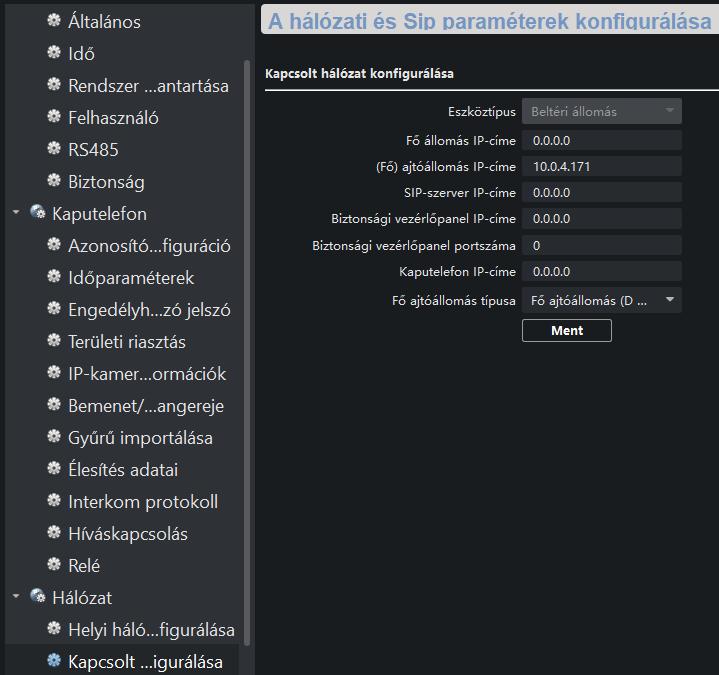

12 Fő ajtóállomás típusa: 1.gen V, 2.gen D sorozat 1.4. TÖBB BELTÉRI ÉS TÖBB KÜLTÉRI EGYSÉG Telepítési példánkban több beltéri egység van, amire a többi kültéri egység egyszerre csöng be. Kültéri egység (ajtóállomás) IP cím: kültéri egység(ajtóállomás) IP cím: Beltéri egység IP cím: beltéri egység IP cím: Átjáró: (Router, egyéb hálózati eszköz) BELTÉRI ÉS KÜLTÉRI EGYSÉG BEÁLLÍTÁS A beállítások mindegyik része megegyezik az előző pontban foglaltakkal. RIEL Elektronikai Kft. 12

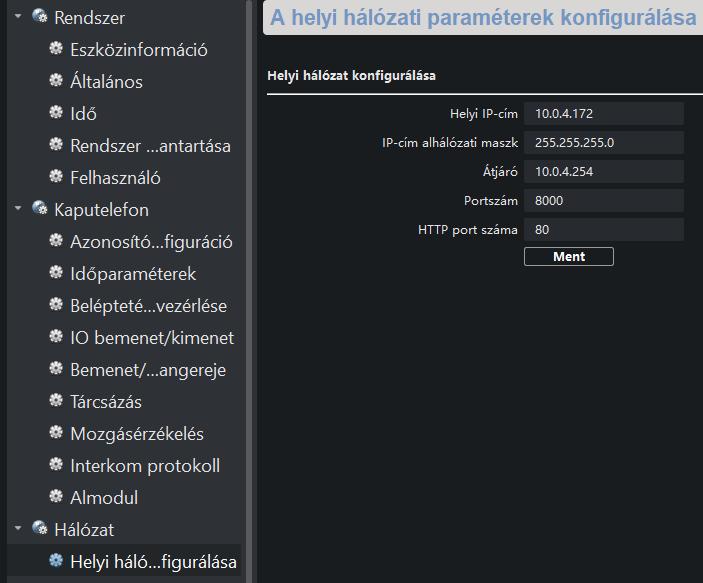

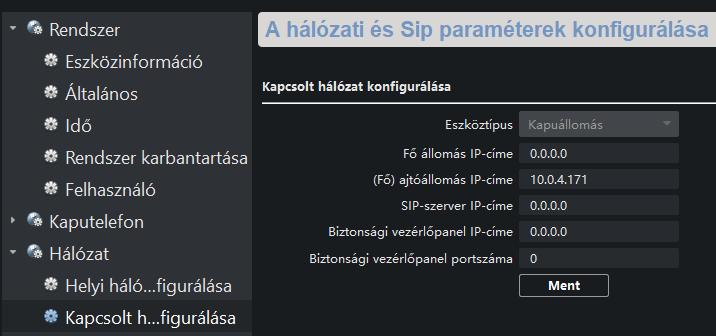

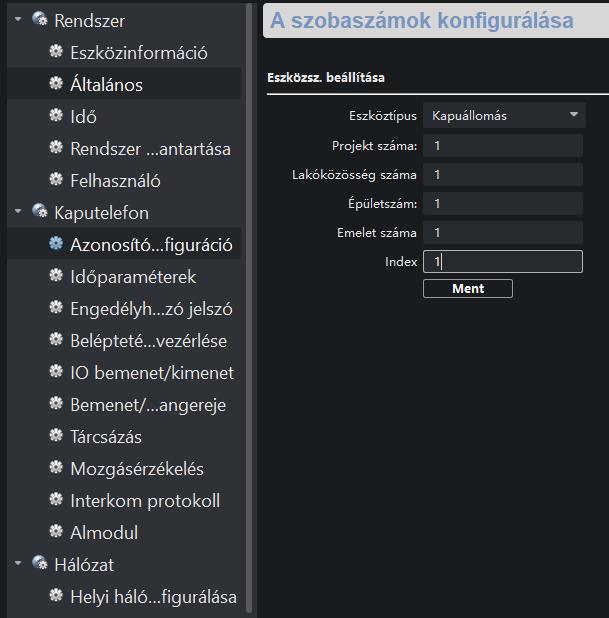

13 KÜLTÉRI EGYSÉG BEÁLLÍTÁS Az eszköz ezután újraindul Slave módban. RIEL Elektronikai Kft. 13

14 RIEL Elektronikai Kft. 14

15 2. SUPPORT ELÉRHETŐSÉGEK Műszaki terméktámogatásunk telefonon és en érhető el. Ha problémád van eszközbeállítással, firmwarefrissítéssel, jelszó-visszaállítással vagy más egyébbel kapcsolatban, keressen minket az alábbi elérhetőségek valamelyikén. Telefon: +36 (1) Munkanapokon, 8-18 óra között állunk rendelkezésre. Weboldalunk: RIEL Elektronikai Kft. 15
