1 ENGEDÉLYEZÉSI ÉS INFORMATIKAI FŐOSZTÁLY BUDAPEST XII., NÉMETVÖLGYI ÚT Budapest Pf. 919 Telefon: Telefax: Ügyiratszám: Ügyintézőnk: Tárgya: Th-8391/2/2005 Magyarlaki Tibor Hitelesítési engedély Sontex Hungária Kft Budapest, Erdőkerülő u. 43. fsz. 1. H A T Á R O Z A T Az alábbi mérőeszköz típus megnevezése : a műszer előállítója: Supercal 531 hőfogyasztásmérő számítóegység Sontex Svájc Főbb metrológiai jellemzők: hőmérséklettartomány: ( ) C hőmérsékletkülönbség tartomány: ( ) K hőmérséklet-érzékelő pár: Pt-500, Pt-100-as ellenálláshőmérő-pár jelvezeték csatlakozás: asszimetrikus vagy 6m-nél hosszabb jelvezeték esetén 4 vezetékesen átfolyásmérők impulzusértékei: - lassú: 1; 10; 100; 1000; 2,5; 25; 250; 2500 l/imp - gyors: 0, ,5 imp/l között kijelzés: k tényező: pontossági osztálya: környezeti osztály: energiaellátás: 8 jegyű LCD kwh, MWh, MJ vagy GJ korrigált a HE Hitelesítési Előírás alapján 3. osztály A - 3,6 V-os Lítium C elem 6+1 évre - 3,6 V-os Lítium D elem 11+1 évre V egyenáram V váltóáram V hálózati áram

2 Ügyiratszám: Th-8391/2/ mérésügyi hitelesítését az alábbi feltételekkel engedélyezem: e határozatban körülírt mérőeszköz első hitelesítése december 31-ig végezhető el. E feltétel az első hitelesítéssel rendelkező mérőeszköz további, javítás utáni vagy időszakos hitelesítését nem érinti. A forgalmazó köteles a hőfogyasztásmérő számítóművét magyarnyelvű kiegészítő adattáblával ellátni, melyen fel kell tüntetni az alábbi információkat: a Hitelesítési Engedély száma, a gyártó, belföldi forgalmazó neve, vagy kereskedelmi megjelölése, a típus, gyártási év és sorozatszám, a hőmérsékletérzékelő típusa (pl.: Pt 100, Pt 500), a hőmérséklet tartomány határai (T min és T max ), a hőmérsékletkülönbség határértékei ( T min és T max ), az áramlásmérő impulzus egyenértéke, az áramlásmérő beépítési helye, a számítóegység gombnyomással elérhető menüpontjai. Az újrahitelesítés feltétele: a gyártó által garantált elem (az energiaellátó és az adatvédelmi gombelem) élettartamot nem haladhatja meg a hitelesítési időtartam (4 év). A forgalmazó köteles a hőfogyasztásmérőhöz magyar nyelvű műszerkönyvet mellékelni, melynek tartalmaznia kell az alábbiakat: a mérőeszköz főbb műszaki paramétereit, az üzembe állítás és üzemeltetés körülményeit, részletes kezelési útmutatót, a hitelesítés módját, az információs- és hibakódok jelentését. A hitelesítés műszaki feltételeinek megteremtéséről a gyártónak és/vagy a forgalmazónak kell gondoskodnia. E feltételek teljesítése nélkül a hőfogyasztásmérő nem hitelesíthető és joghatással járó (elszámolási) mérésre nem használható. A hitelesítést a HE számú Hitelesítési Előírás pontja hőfogyasztásmérő alapján számítóegységként kell végezni a hitelesítés elvégzésére alkalmas hitelesítő laboratóriumban, a forgalmazó által közölt módon (1. sz melléklet).

A forgalmazó köteles a hőfogyasztásmérő számítóművét magyarnyelvű kiegészítő adattáblával ellátni, melyen fel kell tüntetni az alábbi információkat: a Hitelesítési Engedély száma, a gyártó, belföldi

3 Ügyiratszám: Th-8391/2/ A hitelesítés tanúsításának módja Egy db sorszámmal ellátott hitelesítést tanúsító bélyeget kell elhelyezni a hőfogyasztásmérő számítómű oldalán a kijelző felett bal oldalt. Három db lezáró bélyeget kell elhelyezni: -a számítómű fedelén belül található két gyári lezáráson, -a számítómű csatlakozó dobozában található 5-8 jelű sorkapocs felületén. A hitelesítésről OMH-HB 51 A jelű Hitelesítési Bizonyítványt kell kiállítani, melyben a hitelesítést tanúsító bélyegek sorszámát fel kell tüntetni. Indokolás: Az évi XLV. törvény (a továbbiakban Tv.) 8. (1) bekezdése alapján, kérelmükre, az Országos Mérésügyi Hivatal a mérőeszközt megvizsgálta. Az engedélyezésre benyújtott hőfogyasztásmérő számítóegység vizsgálatánál a mellékelt műszaki dokumentáción túl a PTB számú típusengedélyt is figyelembe vettük. A mérőeszköz a hitelesítés törvényes mérésügyi előfeltételeinek megfelelt, ezért az Országos Mérésügyi Hivatal a mérőeszköz hitelesítését engedélyezte. A hitelesítés érvényének időtartama a 127/1991. (X.9.) Kormányrendelet Kötelező hitelesítésű mérőeszközök című mellékletének 15. sorszámú tétele alapján 4 év. Az első hitelesítés időbeli korlátja a 127/1991. (X. 9.) Korm. rendelet 7. (1) alapul. A határozat ellen a kézbesítést követő 15 napon belül az Országos Mérésügyi Hivatal elnökéhez címzett fellebbezés nyújtható be, Ft + ÁFA fellebbezési díj egyidejű befizetésével a Magyar Államkincstár által nyitott, az Országos Mérésügyi Hivatal részére vezetett pénzforgalmi jelzőszámú számlára. A fellebbezés lehetősége az évi IV törvény 62. (1) bekezdésén, a fellebbezési díj mértéke és a befizetés módja a 78/1997. (XII. 30) IKIM rendelet 9. (1)-(2) bekezdésén alapul. Budapest, szeptember 21. Kapják: Schmalhofer Károly főosztályvezető Címzett Hitelesítési szolgálat Lotus Notes-on Irattár

A hitelesítésről OMH-HB 51 A jelű Hitelesítési Bizonyítványt kell kiállítani, melyben a hitelesítést tanúsító bélyegek sorszámát fel kell tüntetni. Indokolás: Az 1991. évi XLV.

4 1. számú melléklet SONTEX Supercal 531 számítóegység hitelesítése A SONTEX Supecal 531 számítóegység mérési pontosságának ellenőrzése (hitelesítése) a Prüfbetrieb az úgynevezett TESZT üzemmódban lehetséges. Hőenergia ellenőrzésnél a számítóegységhez csak a hőmérsékleteket szimuláló egységet kell csatlakoztatni. A térfogat impulzusokat maga a számítóegység szolgáltatja, amelynek értéke a TESZT üzemmód 2-es menüpontjában megváltoztatható. A kijelző felbontása TESZT üzemmódban a hőenergia ellenőrzésnél 0,1 Wh, vízmennyiség ellenőrzésnél 0,001 l. TESZT módban a számítóegységen a következő menü pontok találhatóak: 1. ellenőrzési mód beállítása itt állítható be, hogy a hőenergia mérés vagy a térfogatáram mérés ellenőrzését kívánjuk elvégezni. 0 = nincs ellenőrzés 1 = hőenergia mérés ellenőrzése 2 = térfogatáram mérés ellenőrzése 2. szimuláló térfogat beállítása (alaphelyzetben 2 m 3, ez módosítható) 3. mért hőmennyiség ( kwh ) 4. T hőmérséklet ( K ) 5. előremenő- és visszatérő hőmérséklet ( C ) 6. mért vízmennyiség (m 3 ) vízmennyiség ellenőrzésnél 7. pillanatnyi térfogatáram (m 3 /h) vízmennyiség ellenőrzésnél

A térfogat impulzusokat maga a számítóegység szolgáltatja, amelynek értéke a TESZT üzemmód 2-es menüpontjában megváltoztatható.

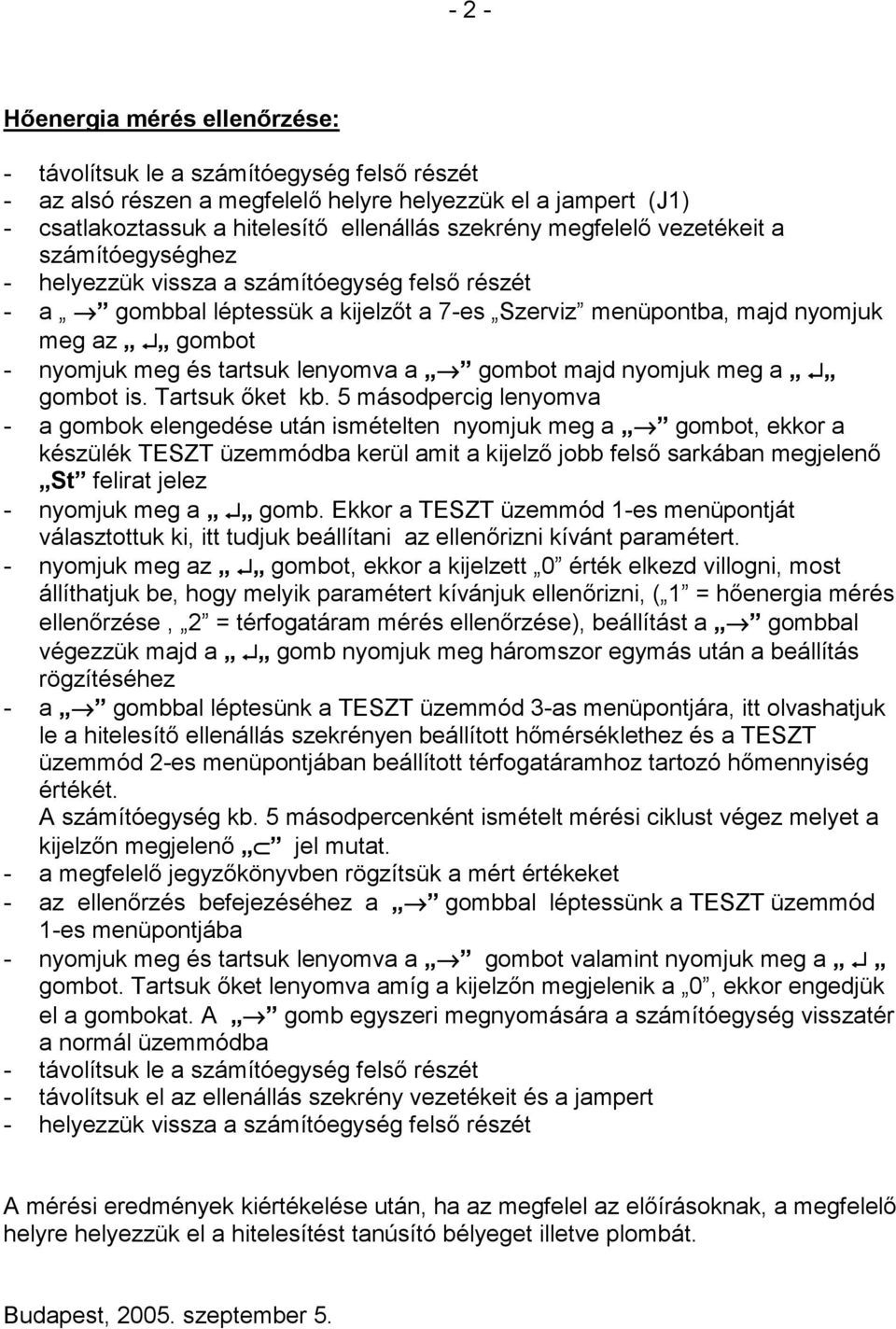

5 - 2 - Hőenergia mérés ellenőrzése: - távolítsuk le a számítóegység felső részét - az alsó részen a megfelelő helyre helyezzük el a jampert (J1) - csatlakoztassuk a hitelesítő ellenállás szekrény megfelelő vezetékeit a számítóegységhez - helyezzük vissza a számítóegység felső részét - a gombbal léptessük a kijelzőt a 7-es Szerviz menüpontba, majd nyomjuk meg az gombot - nyomjuk meg és tartsuk lenyomva a gombot majd nyomjuk meg a gombot is. Tartsuk őket kb. 5 másodpercig lenyomva - a gombok elengedése után ismételten nyomjuk meg a gombot, ekkor a készülék TESZT üzemmódba kerül amit a kijelző jobb felső sarkában megjelenő St felirat jelez - nyomjuk meg a gomb. Ekkor a TESZT üzemmód 1-es menüpontját választottuk ki, itt tudjuk beállítani az ellenőrizni kívánt paramétert. - nyomjuk meg az gombot, ekkor a kijelzett 0 érték elkezd villogni, most állíthatjuk be, hogy melyik paramétert kívánjuk ellenőrizni, ( 1 = hőenergia mérés ellenőrzése, 2 = térfogatáram mérés ellenőrzése), beállítást a gombbal végezzük majd a gomb nyomjuk meg háromszor egymás után a beállítás rögzítéséhez - a gombbal léptesünk a TESZT üzemmód 3-as menüpontjára, itt olvashatjuk le a hitelesítő ellenállás szekrényen beállított hőmérséklethez és a TESZT üzemmód 2-es menüpontjában beállított térfogatáramhoz tartozó hőmennyiség értékét. A számítóegység kb. 5 másodpercenként ismételt mérési ciklust végez melyet a kijelzőn megjelenő jel mutat. - a megfelelő jegyzőkönyvben rögzítsük a mért értékeket - az ellenőrzés befejezéséhez a gombbal léptessünk a TESZT üzemmód 1-es menüpontjába - nyomjuk meg és tartsuk lenyomva a gombot valamint nyomjuk meg a gombot. Tartsuk őket lenyomva amíg a kijelzőn megjelenik a 0, ekkor engedjük el a gombokat. A gomb egyszeri megnyomására a számítóegység visszatér a normál üzemmódba - távolítsuk le a számítóegység felső részét - távolítsuk el az ellenállás szekrény vezetékeit és a jampert - helyezzük vissza a számítóegység felső részét A mérési eredmények kiértékelése után, ha az megfelel az előírásoknak, a megfelelő helyre helyezzük el a hitelesítést tanúsító bélyeget illetve plombát. Budapest, szeptember 5.

lenyomva a gombot majd nyomjuk meg a gombot is. Tartsuk őket kb.
