1 Mezőgazdasági Gépkereskedelmi Kft. DIECI AGRI PLUS teleszkópos rakodók - ÚJDONSÁG! Rendeltetésszerű felhasználás: a DIECI AGRI PLUS teleszkópos rakodók állattartó telepeken, szárítótelepeken, majori munkákhoz, illetve egyéb mezőgazdasági és ipari munkákhoz használhatók, különösen olyan munkáknál, ahol elengedhetetlen a gyorsaság és a nagy teljesítmény. Típustól függően teherbírásuk 3,8-4 tonna, max. emelési magasságuk 7-9 m. Rövid gépleírás: A PS -Power Shift- váltóval mind a hosszabb ideig tartó anyagmozgatások (pl. gabonarakodás), mind a nagyobb távolságra történő utazás és vontatás gazdaságosabban kivitelezhetők. A terhelés alatt, elektro-hidraulikusan kapcsolható 4 előre és 3 hátrameneti fokozat gyakorlatilag minden feladatra nyújt megoldást. A VS Vario System- válóval (SAUER BIBUS gyártmány) egy 3 állású munkamód választó segítségével a végzendő feladathoz legalkalmasabb automatikus erőátvitelt használhatjuk. Közlekedéshez, vontatáshoz az AUTOMOTIVE mód, rakodáshoz a LOADER mód, vontatott munkagépekhez a CREEPER mód választható. A két szivattyúval felszerelt változatok gém sebessége (összesen 140 l/perc) kb. 20 %-kal nagyobb, mint az egy szivattyús alap kiviteleké. A nagyobb teljesítmény és gyorsaság, az egy időben akár 3 műveletet elvégezni képes hidraulika jelentősen javítja a hatékonyságot. A H jelzésű változatok magasabbra épített fülkével készülnek, ami még optimálisabbá teszi a munkaterületre való rálátást. Előnyei: Robosztus felépítés. Alváz és motorvédő lemezek. Magas műszaki színvonala ellenére nincs túlelektronizálva. Könnyű hozzáférhetőség, szerelhetőség. Alacsony fajlagos üzemeltetési és karbantartási költség. Nagy üzembiztonság. Hatékonyság. Tartósság. Opcionális: 2 év, azon belül 2000 üzemóra vagy 3 év, azon belül 3000 üzemóra garancia megvásárolható. Opcióként szabványos 3 pont függesztéssel és TLT kihajtással szerelhető. 2 szivattyús változatnál (140l/perc) a gém kb. 20%-kal gyorsabban mozog (emelés-leengedés, kitolás-behúzás), ezáltal hatékonyabb munkavégzésre képes. RDS rakodógémmel felszerelhető. CE minősítés a közúti közlekedésben pótkocsi vontatásához opcióként kérhető az Agri Plus típusokon kívül a Tech, Farmer és Star modellekhez is. A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 1

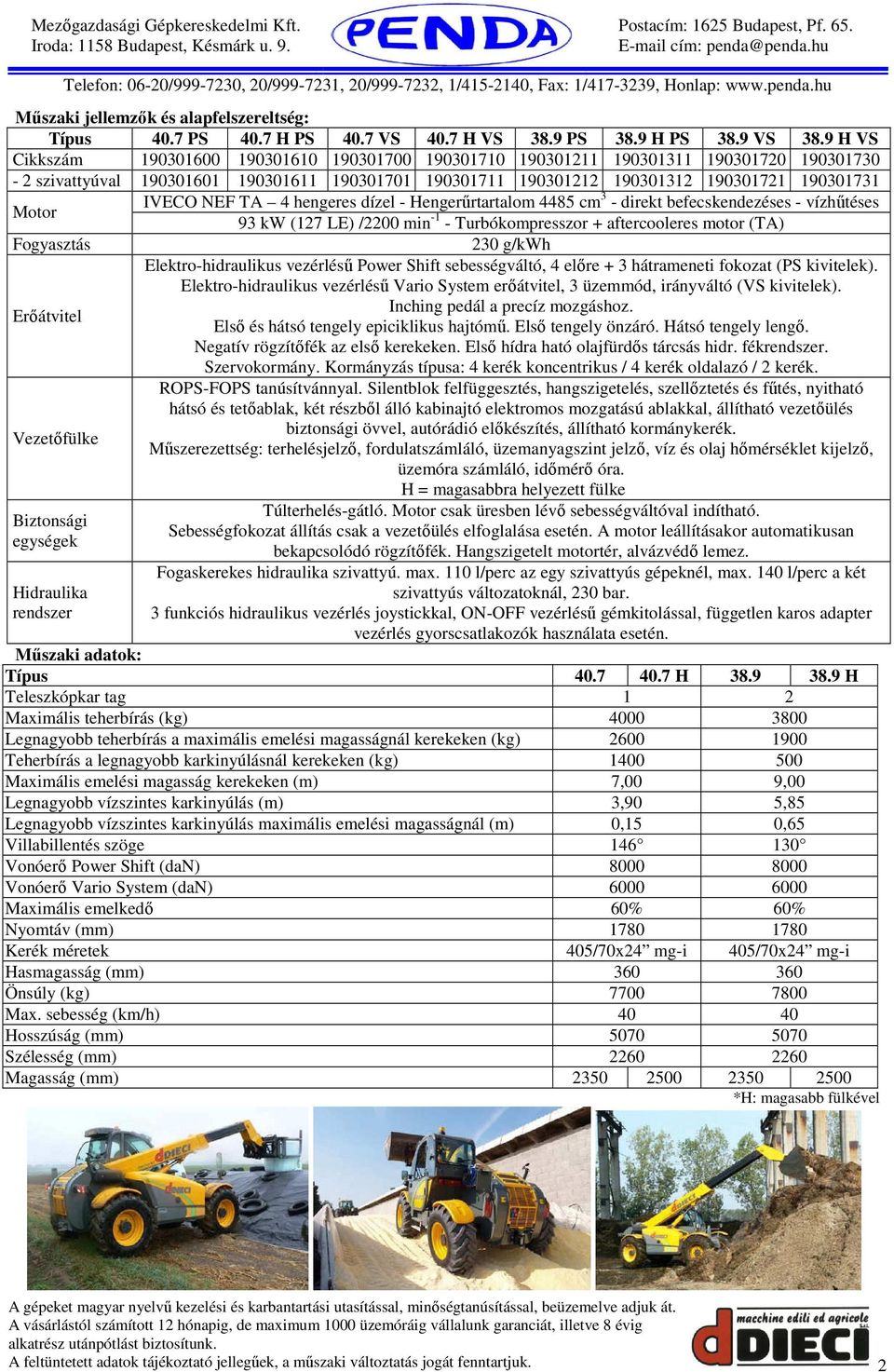

2 Műszaki jellemzők és alapfelszereltség: Típus 40.7 PS 40.7 H PS 40.7 VS 40.7 H VS 38.9 PS 38.9 H PS 38.9 VS 38.9 H VS Cikkszám szivattyúval Motor IVECO NEF TA 4 hengeres dízel - Hengerűrtartalom 4485 cm 3 - direkt befecskendezéses - vízhűtéses 93 kw (127 LE) /2200 min -1 - Turbókompresszor + aftercooleres motor (TA) Fogyasztás 230 g/kwh Elektro-hidraulikus vezérlésű Power Shift sebességváltó, 4 előre + 3 hátrameneti fokozat (PS kivitelek). Elektro-hidraulikus vezérlésű Vario System erőátvitel, 3 üzemmód, irányváltó (VS kivitelek). Erőátvitel Inching pedál a precíz mozgáshoz. Első és hátsó tengely epiciklikus hajtómű. Első tengely önzáró. Hátsó tengely lengő. Negatív rögzítőfék az első kerekeken. Első hídra ható olajfürdős tárcsás hidr. fékrendszer. Szervokormány. Kormányzás típusa: 4 kerék koncentrikus / 4 kerék oldalazó / 2 kerék. ROPS-FOPS tanúsítvánnyal. Silentblok felfüggesztés, hangszigetelés, szellőztetés és fűtés, nyitható hátsó és tetőablak, két részből álló kabinajtó elektromos mozgatású ablakkal, állítható vezetőülés Vezetőfülke biztonsági övvel, autórádió előkészítés, állítható kormánykerék. Műszerezettség: terhelésjelző, fordulatszámláló, üzemanyagszint jelző, víz és olaj hőmérséklet kijelző, üzemóra számláló, időmérő óra. Biztonsági egységek Hidraulika rendszer H = magasabbra helyezett fülke Túlterhelés-gátló. Motor csak üresben lévő sebességváltóval indítható. Sebességfokozat állítás csak a vezetőülés elfoglalása esetén. A motor leállításakor automatikusan bekapcsolódó rögzítőfék. Hangszigetelt motortér, alvázvédő lemez. Fogaskerekes hidraulika szivattyú. max. 110 l/perc az egy szivattyús gépeknél, max. 140 l/perc a két szivattyús változatoknál, 230 bar. 3 funkciós hidraulikus vezérlés joystickkal, ON-OFF vezérlésű gémkitolással, független karos adapter vezérlés gyorscsatlakozók használata esetén. Műszaki adatok: Típus H H Teleszkópkar tag 1 2 Maximális teherbírás (kg) Legnagyobb teherbírás a maximális emelési magasságnál kerekeken (kg) Teherbírás a legnagyobb karkinyúlásnál kerekeken (kg) Maximális emelési magasság kerekeken (m) 7,00 9,00 Legnagyobb vízszintes karkinyúlás (m) 3,90 5,85 Legnagyobb vízszintes karkinyúlás maximális emelési magasságnál (m) 0,15 0,65 Villabillentés szöge Vonóerő Power Shift (dan) Vonóerő Vario System (dan) Maximális emelkedő 60% 60% Nyomtáv (mm) Kerék méretek 405/70x24 mg-i 405/70x24 mg-i Hasmagasság (mm) Önsúly (kg) Max. sebesség (km/h) Hosszúság (mm) Szélesség (mm) Magasság (mm) *H: magasabb fülkével A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 2

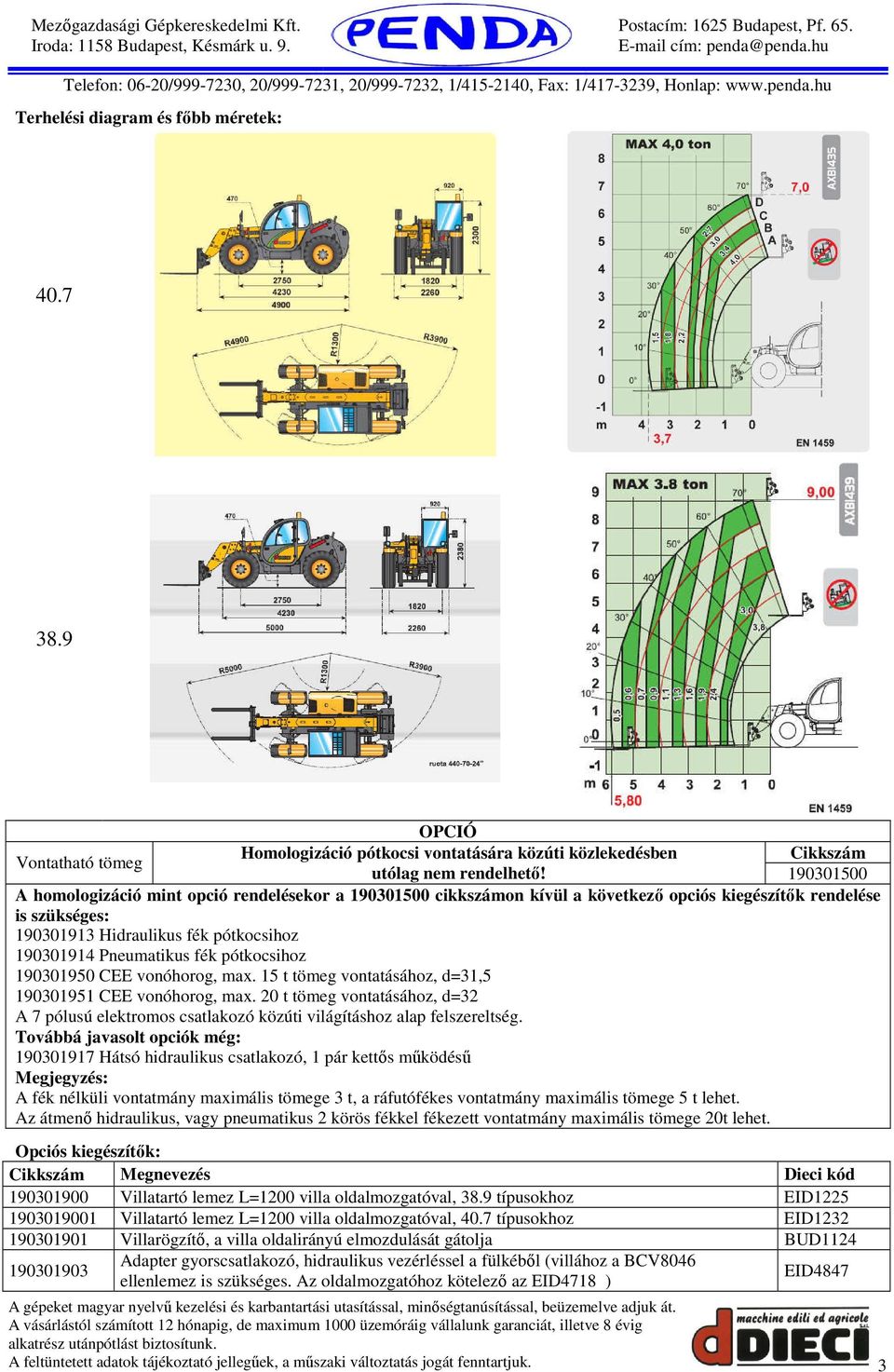

3 Terhelési diagram és főbb méretek: OPCIÓ Homologizáció pótkocsi vontatására közúti közlekedésben Cikkszám Vontatható tömeg utólag nem rendelhető! A homologizáció mint opció rendelésekor a cikkszámon kívül a következő opciós kiegészítők rendelése is szükséges: Hidraulikus fék pótkocsihoz Pneumatikus fék pótkocsihoz CEE vonóhorog, max. 15 t tömeg vontatásához, d=31, CEE vonóhorog, max. 20 t tömeg vontatásához, d=32 A 7 pólusú elektromos csatlakozó közúti világításhoz alap felszereltség. Továbbá javasolt opciók még: Hátsó hidraulikus csatlakozó, 1 pár kettős működésű Megjegyzés: A fék nélküli vontatmány maximális tömege 3 t, a ráfutófékes vontatmány maximális tömege 5 t lehet. Az átmenő hidraulikus, vagy pneumatikus 2 körös fékkel fékezett vontatmány maximális tömege 20t lehet. Opciós kiegészítők: Villatartó lemez L=1200 villa oldalmozgatóval, 38.9 típusokhoz EID Villatartó lemez L=1200 villa oldalmozgatóval, 40.7 típusokhoz EID Villarögzítő, a villa oldalirányú elmozdulását gátolja BUD Adapter gyorscsatlakozó, hidraulikus vezérléssel a fülkéből (villához a BCV8046 ellenlemez is szükséges. Az oldalmozgatóhoz kötelező az EID4718 ) EID4847 A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 3

4 Keresztirányú szintező 40.7 H PS 38.9 H PS típusokhoz EID Keresztirányú szintező 40.7 H VS 38.9 H VS típusokhoz EID Automatikus differenciálzár 45%, mind a két hídra PS típusokra EID Automatikus differenciálzár 45%, a hátsó hídra VS típusokra EID Hidraulikus csatlakozó a kar végére, elektromos vezérléssel a fülkéből, kettős működésű adapterekhez EID Elektromos csatlakozó a kar végére (munkalámpához és keverőkanálhoz szükséges) EID Munkalámpa a kar végére (elektromos csatlakozó szükséges hozzá) EID Kémlelőnyílás, a kerekek korrekt állását mutatja fordulásnál EID Emelőeszköz előkészítés darukarhoz, csörlőhöz, emelőkarhoz EID Előkészítés hideg éghajlatra EID Hidraulikus fék pótkocsihoz (Több típusú fékberendezés egy gépre nem szerelhető) EID Pneumatikus fék pótkocsihoz (Több típusú fékberendezés egy gépre nem szerelhető) EID Állítható magasságú vonófej, tartóval a rögzítéshez, TLT-vel és 3 pont függesztéssel együtt nem szerelhető fel EID TLT bordás tengely, max. 15LE teljesítmény leadásához, 500 min -1, hátsó hidraulikus csatlakozóval (az állítható magasságú vonófejjel /EID4901/együtt nem szerelhető fel) EID Hátsó 3 pont csatlakozó (állítható magasságú vonófejjel /EID4901/együtt nem használható) EID Pótkocsi leeresztő készlet gravitációs EID Hátsó hidraulikus csatlakozó EID Hátsó kettős hidraulikus csatlakozó EID Folyamatos olajkör hidraulikus csatlakozóhoz (csak az EID4978 elosztóval együtt) EID Folyamatos olajkör hidraulikus csatlakozóhoz (csak az EID4980 elosztóval együtt) EID Hidraulikus elosztó 3 az 1-ben joystickkal, proporcionális soros vezérléssel (nem kompatibilis a személyemelő kosárral) EID4979 Hidraulikus elosztó proporcionális vezérlőkarral (nem kompatibilis a személyemelő kosárral) EID Hidraulikus elosztó proporcionális és szimultán vezérlőkarral (nem kompatibilis a személyemelő kosárral) EID Védőrács szélvédőre, homologizációval együtt nem rendelhető (csak 40.7 H PS/VS 38.9 H PS/VS esetében érvényes) EID szivattyú a karmozgás gyorsítására PS, H PS modellekhez EID szivattyú a karmozgás gyorsítására VS, H VS modellekhez EID Kar lengéscsillapító (38.9 modelleknél) EID Kar lengéscsillapító (40.7 modelleknél) EID Levegő előmelegítő EID Víz előmelegítő EID Autórádió CD lejátszóval EID Pneumatikus ülés EIX Klímaberendezés EIX Riasztóberendezés EID Kabin-komfort készlet (napfénytető, telefontartó, eszköztartó háló) EID Állítható első fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG Állítható hátsó fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG Dupla égős állítható első fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG Dupla égős állítható hátsó fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG Standardtól eltérő szín EEA Ciklon előszűrő poros környezethez BHC Öntisztító előszűrő poros környezethez - alapfelszereltség BHC Irányváltós ventilátor lapát PS H PS modellekhez EID Irányváltós ventilátor lapát VS H VS modellekhez EID Gázmosós kipufogó EEA Katalizátoros kipufogó EEA /70x24 kerekek (17,5/70x24 ) a standard kerekek helyett EID x22,5 kerekek a standard kerekek helyett EID4888 A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 4

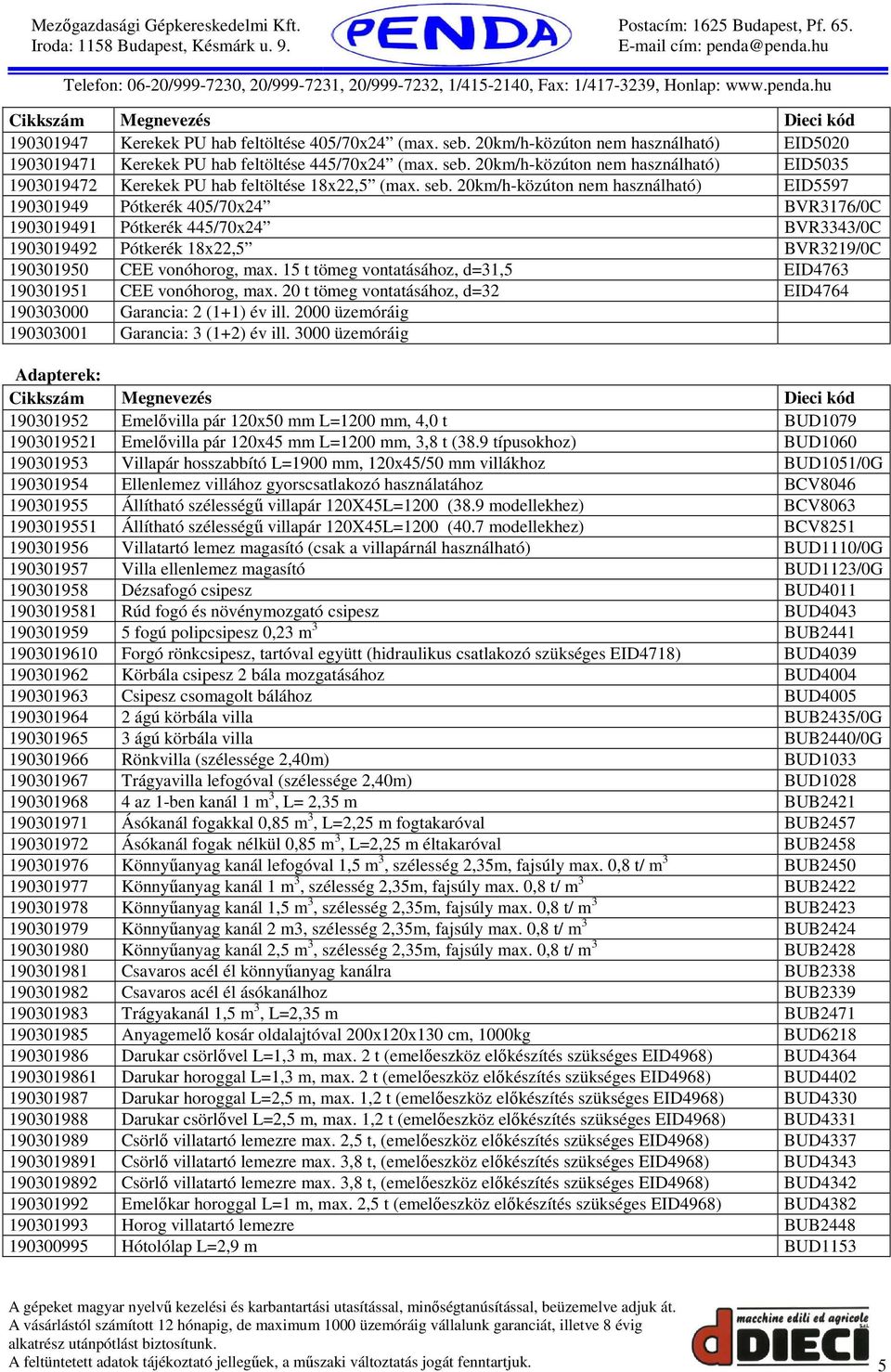

5 Kerekek PU hab feltöltése 405/70x24 (max. seb. 20km/h-közúton nem használható) EID Kerekek PU hab feltöltése 445/70x24 (max. seb. 20km/h-közúton nem használható) EID Kerekek PU hab feltöltése 18x22,5 (max. seb. 20km/h-közúton nem használható) EID Pótkerék 405/70x24 BVR3176/0C Pótkerék 445/70x24 BVR3343/0C Pótkerék 18x22,5 BVR3219/0C CEE vonóhorog, max. 15 t tömeg vontatásához, d=31,5 EID CEE vonóhorog, max. 20 t tömeg vontatásához, d=32 EID Garancia: 2 (1+1) év ill üzemóráig Garancia: 3 (1+2) év ill üzemóráig Adapterek: Emelővilla pár 120x50 mm L=1200 mm, 4,0 t BUD Emelővilla pár 120x45 mm L=1200 mm, 3,8 t (38.9 típusokhoz) BUD Villapár hosszabbító L=1900 mm, 120x45/50 mm villákhoz BUD1051/0G Ellenlemez villához gyorscsatlakozó használatához BCV Állítható szélességű villapár 120X45L=1200 (38.9 modellekhez) BCV Állítható szélességű villapár 120X45L=1200 (40.7 modellekhez) BCV Villatartó lemez magasító (csak a villapárnál használható) BUD1110/0G Villa ellenlemez magasító BUD1123/0G Dézsafogó csipesz BUD Rúd fogó és növénymozgató csipesz BUD fogú polipcsipesz 0,23 m 3 BUB Forgó rönkcsipesz, tartóval együtt (hidraulikus csatlakozó szükséges EID4718) BUD Körbála csipesz 2 bála mozgatásához BUD Csipesz csomagolt bálához BUD ágú körbála villa BUB2435/0G ágú körbála villa BUB2440/0G Rönkvilla (szélessége 2,40m) BUD Trágyavilla lefogóval (szélessége 2,40m) BUD az 1-ben kanál 1 m 3, L= 2,35 m BUB Ásókanál fogakkal 0,85 m 3, L=2,25 m fogtakaróval BUB Ásókanál fogak nélkül 0,85 m 3, L=2,25 m éltakaróval BUB Könnyűanyag kanál lefogóval 1,5 m 3, szélesség 2,35m, fajsúly max. 0,8 t/ m 3 BUB Könnyűanyag kanál 1 m 3, szélesség 2,35m, fajsúly max. 0,8 t/ m 3 BUB Könnyűanyag kanál 1,5 m 3, szélesség 2,35m, fajsúly max. 0,8 t/ m 3 BUB Könnyűanyag kanál 2 m3, szélesség 2,35m, fajsúly max. 0,8 t/ m 3 BUB Könnyűanyag kanál 2,5 m 3, szélesség 2,35m, fajsúly max. 0,8 t/ m 3 BUB Csavaros acél él könnyűanyag kanálra BUB Csavaros acél él ásókanálhoz BUB Trágyakanál 1,5 m 3, L=2,35 m BUB Anyagemelő kosár oldalajtóval 200x120x130 cm, 1000kg BUD Darukar csörlővel L=1,3 m, max. 2 t (emelőeszköz előkészítés szükséges EID4968) BUD Darukar horoggal L=1,3 m, max. 2 t (emelőeszköz előkészítés szükséges EID4968) BUD Darukar horoggal L=2,5 m, max. 1,2 t (emelőeszköz előkészítés szükséges EID4968) BUD Darukar csörlővel L=2,5 m, max. 1,2 t (emelőeszköz előkészítés szükséges EID4968) BUD Csörlő villatartó lemezre max. 2,5 t, (emelőeszköz előkészítés szükséges EID4968) BUD Csörlő villatartó lemezre max. 3,8 t, (emelőeszköz előkészítés szükséges EID4968) BUD Csörlő villatartó lemezre max. 3,8 t, (emelőeszköz előkészítés szükséges EID4968) BUD Emelőkar horoggal L=1 m, max. 2,5 t (emelőeszköz előkészítés szükséges EID4968) BUD Horog villatartó lemezre BUB Hótolólap L=2,9 m BUD1153 A feltüntetett adatok tájékoztató jellegűek, a műszaki változtatás jogát fenntartjuk. 5
