1 DIECI AGRI FARMER teleszkópos rakodók Rendeltetésszerű felhasználás: A Dieci Agri Farmer típusú teleszkópos rakodók az állattartó telepeken, szárítótelepeken, illetve a majori és egyéb mezőgazdasági, ipari, valamint kommunális munkákhoz használhatók. Típustól függően teherbírásuk 2,6-3 tonna, max. emelési magasságuk 6-9 m. CE minősítés a közúti közlekedésben pótkocsi vontatásához opcióként kérhető az Agri Farmer típusokon kívül a Star és Plus modellekhez is. Előnyei a konkurenciával szemben Robosztus felépítés. Magas műszaki színvonala ellenére nincs túlelektronizálva. Könnyű hozzáférhetőség, szerelhetőség. Alacsony fajlagos üzemeltetési és karbantartási költség. Nagy üzembiztonság. Hatékonyság. Tartósság. Opcionális: 2 év, azon belül 2000 üzemóra vagy 3 év, azon belül 3000 üzemóra garancia. Opcióként szabványos 3 pont függesztéssel és TLT kihajtással szerelhető. Műszaki jellemzők és alapfelszereltség: Típus ,5 kw 28.7 TC-74,5 kw ,5 kw ,5 kw ,5 kw Cikkszám PERKINS 1104D-44T - 4 hengeres dízel Motor 74,5 kw (101 LE) /2200 min -1 Hengerűrtartalom 4400 cm 3 - direkt befecskendezéses vízhűtéses Turbó kompresszorral Fogyasztás 217 g/kwh Feltöltési adatok Motorolaj 10 l, üzemanyagtartály 60 l, hűtőrendszer 7 l Változtatható átfolyású hidrosztatikus szivattyú. Hidromotor: folyamatosan változtatható automata. Irányváltómű: elektro-hidraulikus, menet közben is változtatható. 2 sebességes. Erőátvitel Inching pedál a precíz mozgáshoz. Első és hátsó tengely epiciklikus hajtómű. Első tengely önzáró. Hátsó tengely lengő. Negatív rögzítőfék az első kerekeken. Olajfürdős tárcsás hidraulikus fékrendszer. Szervokormány. Kormányzás típusa: 4 kerék koncentrikus / 4 kerék oldalazó / 2 kerék. ROPS-FOPS tanúsítvánnyal. Silentblok felfüggesztés, hangszigetelés, szellőztetés és fűtés, nyitható Vezetőfülke hátsó és tetőablak, két részből álló kabinajtó, a felső rész külön nyitható, állítható vezetőülés biztonsági övvel, autórádió előkészítés, állítható kormánykerék. Biztonsági berendezések Hidraulika rendszer Technikai adatok Felszereltség: terhelésjelző, fordulatszámláló, üzemanyagszint jelző, víz és olaj hőmérséklet kijelző. Túlterhelés-gátló. A motor csak üresben lévő sebességváltóval indítható. Sebességfokozat állítás csak a vezetőülés elfoglalása esetén. A rögzítőfék automatikusan bekapcsol a motor leállításakor. Fogaskerekes hidraulika szivattyú. Max. 110 l/perc 230 bar. 3 funkciós hidraulikus vezérlőkar joystickkal, ON-OFF vezérlésű gémkitolással. Független karos adapter vezérlés, gyorscsatlakozóval a kar végén.

2 Típus Teleszkópkar tag Maximális teherbírás (kg) Legnagyobb teherbírás a maximális emelési magasságnál kerekeken (kg) Teherbírás a legnagyobb karkinyúlásnál kerekeken (kg) Maximális emelési magasság (m) 5,95 6,35 8,70 6,35 8,70 Legnagyobb vízszintes karkinyúlás (m) 3,35 3,65 5,70 3,65 5,70 Legnagyobb vízszintes karkinyúlás maximális emelési 0,66 0,80 0,80 0,80 0,80 magasságnál (m) Villa bólintó szög ( ) Vonóerő (dan) Maximális emelkedő Nyomtáv (mm) Kerék méretek (mezőgazdasági) 12.5x x x18 405/70x20 405/70x20 Önsúly (kg) Max. sebesség (km/h) Hossz (mm) Szélesség (mm) Magasság (mm) Vontatható tömeg OPCIÓ Homologizáció pótkocsi vontatására közúti közlekedésben Fék nélküli vontatható pótkocsi: max. 3t Mechanikus fékkel felszerelt vontatható pótkocsi: max. 5t Max. vontatható tömeg átmenő hidraulikus/pneumatikus, 2 körös fékkel: 17,5t Rendeléskor kérjük megadni a fék és a vonóhorog típusát! Utólag nem építhető be! Cikkszám , 28.7 és 28.9 típusokhoz és 30.9 típusokhoz

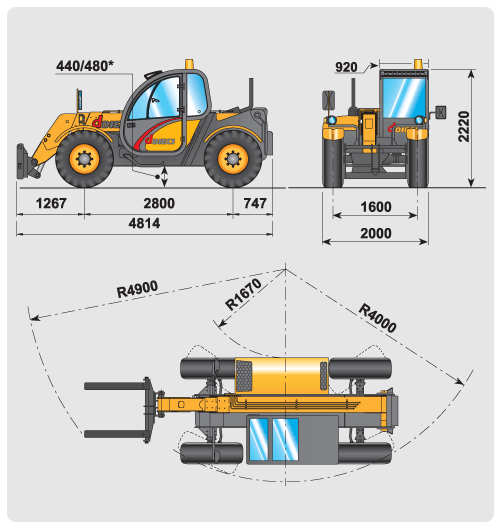

3 Terhelési diagrammok és főbb méretek:

4 Opciós kiegészítők: Villatartó lemez L=1200 villa oldalmozgatóval EID Villarögzítő, a villa oldalirányú elmozdulását gátolja BUD Adapter gyorscsatlakozó, hidraulikus vezérléssel a fülkéből (a villához ellenlemez szükséges BCV8046. Az oldalmozgatóhoz kötelező az EID4465) EID Automata differenciálzár 45%, a második hídra EID Hidraulikus csatlakozó a kar végére, elektromos vezérléssel a fülkéből, kettős működésű EID4465 adapterekhez Elektromos csatlakozó a kar végére EID Munkalámpa a kar végére (elektromos csatlakozó szükséges hozzá) EID Kémlelőnyílás, a kerekek korrekt állását mutatja fordulásnál EID Emelőeszköz előkészítés darukarhoz, csörlőhöz, emelőkarhoz EID Emelőeszköz előkészítés emelő kosárhoz Olaj nagyon alacsony hőfokhoz (a típusokhoz) EID Előkészítés hideg éghajlatra olajjal együtt (a típusokhoz) EID Előkészítés hideg éghajlatra olajjal együtt (a 26.6 típusnál) EID Hidraulikus fék pótkocsihoz (A 26.6 modellhez. Több típusú fékberendezés egy gépre nem szerelhető) EID Hidraulikus fék pótkocsihoz (A modellheztöbb típusú fékberendezés egy gépre nem szerelhető) EID Pneumatikus fék pótkocsihoz (A modellhez. Több típusú fékberendezés egy gépre nem szerelhető) EID Pneumatikus fék pótkocsihoz A 26.6 modellhez. Több típusú fékberendezés egy gépre nem szerelhető) EID Állítható magasságú vonófej, tartóval a rögzítéshez, TLT-vel és 3 pont függesztéssel együtt nem szerelhető fel (A 26.6 modellhez) EID Állítható magasságú vonófej, tartóval a rögzítéshez, TLT-vel és 3 pont függesztéssel együtt nem szerelhető fel (A típusokhoz) EID TLT bordás tengely, max. 15LE teljesítmény leadásához, 500 min -1, hátsó hidraulikus csatlakozóval, (Nem kompatibilis EID4822 vagy EID5583) (Kötelező EID4575 EID4613 vagyeid4464, javasolt EID5510 vagy EID5578) Hátsó hidraulikus csatlakozó (A 26.6 modellhez) EID Hátsó hidraulikus csatlakozó (a típusokhoz) EID Gravitációs pótkocsi billenő készlet (kötelező EID4575 vagy EID4464) EID Folyamatos olajkör hidraulikus csatlakozóhoz (csak az EID5543 elosztóval együtt) EID Folyamatos olajkör hidraulikus csatlakozóhoz (csak az EID5544 elosztóval együtt) EID pólusú elektromos csatlakozó pótkocsihoz (A 26.6 modellhez) EID pólusú elektromos csatlakozó pótkocsihoz (A típusokhoz) EID Hátsó 3 pont függesztés (A típusokhoz. Nem kompatibilis EID4822 vagy EID5583-vel) EID Hátsó 3 pont függesztés (A típusokhoz. Nem kompatibilis EID5583) EID Hidraulikus elosztó 3 az 1-ben joystickkal, proporcionális soros vezérléssel (nem kompatibilis a személyemelő kosárral) EID5571 Hidraulikus elosztó proporcionális vezérlőkarral (nem kompatibilis a személyemelő kosárral) EID Hidraulikus elosztó proporcionális és szimultán vezérlőkarral (nem kompatibilis a személyemelő kosárral) EID Védőrács a kabin első szélvédőjére, homologizációval együtt nem rendelhető EID Víz előmelegítő EID Digitális tachométer (digitális sebességmérő) EID Autórádió CD lejátszóval EID Pneumatikus ülés EIX Klímaberendezés EIX Riasztóberendezés EID Állítható első fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG Állítható hátsó fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG3259

5 Dupla égős állítható első fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG Dupla égős állítható hátsó fényszóró kabinra (max. 2db első és 2db hátsó egy kabinra) BCG Gyáritól eltérő szín EEA Ciklon előszűrő poros környezethez BHC Öntisztító előszűrő poros környezethez BHC Ventilátorlapát forgásirány váltó, kabinból vezérelt, csak a 26.6 típushoz EID Ventilátorlapát forgásirány váltó, kabinból vezérelt, csak a 28.7, 28.9, 30.7 és 30.9 típusokhoz EID Gázmosós kipufogó EEA Katalizátoros kipufogó EEA /70x20 kerék a szériakerék helyett, 26.6, 28.7, 28.9 típusokhoz EID /70x24 kerék a szériakerék helyett, a 26.6, 28.7, 28.9 típusokhoz EID /70x24 kerék a szériakerék helyett a 30.7 és 30.9 típusokhoz EID Kerekek PU hab feltöltése 405/70x20 (max. seb. 20km/h, közúton nem használható) EID Kerekek PU hab feltöltése 12,5x18 (max. seb. 20km/h, közúton nem használható) EID Kerekek PU hab feltöltése 405/70x24 (max. seb. 20km/h, közúton nem használható) EID /70x20 pótkerék BVR3188/0C ,5x18 pótkerék BVR3199/0C /70x24 pótkerék BVR3193/0C Kar lengéscsillapítás a 26.6 típushoz EID Kar lengéscsillapítás a 28.7 és 30.7 típusokhoz EID Kar lengéscsillapítás a 28.9 és 30.9 típusokhoz EID Kabin-komfort készlet (napfénytető, telefontartó, eszköztartó háló) EID CEE vonóhorog, max. 15 t tömeg vontatásához, d=31,5 EID CEE vonóhorog, max. 20 t tömeg vontatásához, d=32 EID Garancia: 2 (1+1) év ill üzemóráig Garancia: 3 (1+2) év ill üzemóráig Adapterek Emelővilla pár 120x45 mm L=1200 mm, 3,8 t BUD Villapár hosszabbító L=1900 mm, 120x45/50 mm villákhoz BUD1051/0G Ellenlemez villához, gyorscsatlakozó használatához BCV Állítható szélességű villapár 120x45 L= 1200 BCV Villatartó lemez magasító BUD1110/0G Villa ellenlemez magasító BUD1123/0G Dézsafogó csipesz BUD Rúd fogó és növénymozgató csipesz BUD fogú polipcsipesz 0,23 m 3 BUB Forgó rönkcsipesz, tartóval, hidraulikus csatlakozó szükséges EID4465 (rönk átmérője min. 15cm max 35cm) BUD Körbála csipesz 2 bála mozgatásához (bála átmérő min.1,00m max. 1,80m) BUD Csipesz csomagolt bálához (bála átmérő min.1,00m max. 1,80m) BUD ágú körbála villa (szélessége 1,00m, a tüskék felhajthatók közúti szállításhoz) BUB2435/0G ágú körbála villa (szélessége 1,00m, a tüskék felhajthatók közúti szállításhoz) BUB2440/0G Rönkvilla (szélessége 2,00m) BUD Trágyavilla lefogóval (szélessége 2,00m) BUD az 1-ben kanál 0,85 m3, L= 2,0 m BUB Ásókanál fogakkal 0,75 m3, L=1,98 m fogtakaróval BUB Ásókanál fogak nélkül 0,75 m3, L=1,98 m éltakaróval BUB Könnyűanyag kanál 1 m3, szélesség 1,98m, fajsúly max. 0,8 t/m3 BUB Könnyűanyag kanál 1,5 m3, szélesség 1,98m, fajsúly max. 0,8 t/m3 BUB Könnyűanyag kanál 1,5 m3 lefogóval, szélesség 1,98m, fajsúly max. 0,8 t/m3 BUB Csavaros acélél könnyűanyag kanálra BUB Csavaros acélél ásókanálhoz BUB2342

6 Trágyakanál 1,2 m3, L=1,98 m BUB Anyagemelő kosár oldalajtóval 200x120x130 cm, 1000kg BUD Front személyemelő kosár 70x140cm. Max.200kg 2 személlyel, alap csatlakozóval (Kötelező előkészítés ) BUD Darukar csörlővel L=1,3 m, max. 2 t, emelőeszköz előkészítés szükséges EID5526 vagy BUD Darukar horoggal L=1,3 m, max. 2 t, emelőeszköz előkészítés szükséges EID5526 vagy BUD Darukar horoggal L=2,5 m, max. 1,2 t, emelőeszköz előkészítés szükséges EID5526 vagy BUD Darukar csörlővel L=2,5 m, max. 1,2 t, emelőeszköz előkészítés szükséges EID5526 vagy BUD Csörlő villatartóra, max. 2,5 t, dupla vonóerő, emelőeszköz előkészítés szükséges EID5526 vagy BUD Emelőkar horoggal L=1 m, max. 2,5 t, emelőeszköz előkészítés szükséges EID5526 vagy BUD Horog villatartóra BUB2448
