4 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER 1. DURISOL ZAJÁRNYÉKOLÓ RENDSZER A növekvő gépjármű és vasúti forgalom mindennapi életünk velejárója fokozott zajterhelést jelent a közlekedési útvonalak közelében lakó, ill. dolgozó emberek számára. A zajhatás csökkentésének egyik megoldása a zajforrások elszigetelése a környezetüktől. Közutak és vasútvonalak bel- és külterületi szakaszai mellett épített zajárnyékoló falrendszerek igazoltan hatásos megoldást jelentenek a védendő területeknek. A közutak mentén kizárólag olyan zajárnyékoló falrendszer építhető, amely rendelkezik teljesítmény-igazolással. A zajárnyékoló fal minősítését az MSZ EN sz. szabvány követelményrendszere szerinti hatályos jogszabály alapján termékminősítésre bejelentett, akkreditált szervezet végezheti. Termékcsaládunk, a Durisol zajárnyékoló rendszer akkreditált laboratóriumi tanúsítás szerint kimagasló hangelnyelő és léghanggátló tulajdonságokkal rendelkezik, zajárnyékolási feladatokra nagyon ajánlott. LEIER HUNGÁRIA KFT KISKUNLACHÁZA, Rákóczi u. 92. Fax: 96/ kiskunlachaza@leier.hu A megrendeléseket a LEIER csoport bármelyik üzeméhez, a LEIER központi értékesítési irodához az ertekesites@leier.hu címre, vagy a 96/ faxszámra, ill közvetlenül a gyártó üzemekhez kell eljuttatni Felhasználási területei: Családi házas övezetekben, lakónegyedekben, lakóparkoknál. Közintézményeknél (bölcsődék, óvodák, oktatási intézmények, önkormányzati épületek). Irodaházaknál. Köztereknél, parkoknál, játszótereknél. Szórakozóhelyeknél. Autópályák, egyéb közutak, vasúti pályák, pályaudvarok, repülőterek mellett. Ipari parkoknál. 1.1 ábra Fenti alkalmazási területeken egyszerre több funkciót is betölthet a panelrendszer: az ártalmas zajhatás csökkentésével együtt fizikailag is elválasztja a zajforrást a védendő területtől. Ezen kívül ipari parkokban, irodaházak területén, valamint szórakozási és kikapcsolódási lehetőséget nyújtó létesítményeknél egyedülálló lehetőséget kínál a terek környezetbe illeszkedő elkülönítésére. A nagy zajkibocsátású autópályák, főutak, vasutak és repülőterek közvetlen közelében pengefalas zajárnyékolófal telepítése ajánlott Durisol zajárnyékoló panelrendszer beépítése, szerelése A Durisol zajárnyékoló falak építése előtt előkészítő munkálatokat kell végezni. Az építés helyszínén a fal méretének, a talajviszonyoknak, a jellemző szélterheleséknek ismeretében megfelelően méretezett, horganyzott HE-A vagy HE-AA típusú tartóoszlopokat kell elhelyezni. A méretezés statikus tervező feladata. Az oszlopok tengelytávolsága 0,5 m 6 m között lehet, de egyedi méretű elemek gyártásának lehetőségét is megvizsgáljuk. A tartóoszlopok elhelyezése jellemzően D 60 cm-es vasalt pontalapban történik, kedvezőtlen adottságú helyeken fúrt cölöpalap kialakítása szükséges. A tartóoszlopok közé először az oszlopok tengelytávolsághoz méretezett és a terepviszonyokhoz illeszkedő magasságú vasbeton lábazati panelt kell elhelyezni. A lábazati falpanel minden esetben a helyi igénybevételnek megfelelő minőségben kerül legyártásra, alapanyaga fokozottan ellenálló a környezeti hatásokkal szemben, pl.: fagy, útszóró só, stb. A lábazati falpanelek elhelyezése és beállítása után helyezhetők el a Durisol zajárnyékoló falpanelek. A zajárnyékoló panelek mozgatása a panelek felső élébe épített gömbfejes emelőcsapok és az ezekhez kapcsolható emelőfejek segítségével történik. A gyártási tűréshatárok és kivitelezési pontatlanságok kiegyenlítése érdekében a falpanelek vízszintes illesztési hézagaiba javasolt tömítőszalagot elhelyezni. A falpanelek beállítása és rögzítése a fém tartóoszlopokba az ékelő csavarok segítségével történik. Választható zajárnyékoló panelmagasságok szériában 50 cm, 75 cm, 100 cm, egyedi kivitelben 125 cm és 150 cm. 1.2 ábra Példa a maximális szélteherre 4

5 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER Termékelőnyök: Gyors, biztonságos kapcsolat. Kopásmentes csatlakozóelem. Bármilyen formájú és méretű előregyártott elemhez alkalmazható. Az elem tömegének megfelelő méret választható. Utólag nem kell az emelőfület eltávolítani, és ebből utólagos korrózió nem keletkezik. gömbfejes emelőcsap Durisol zajszigetelő köpenyelem vasbeton mag 1.5 ábra Gömbfejes emelőcsap beépítési vázlat 1.3 ábra A Leier zajárnyékoló falpanelek beépítése Gömbfejes emelőcsapok A falelemek mozgatását segítő gömbfejes emelőcsapok a gyártás során a panelek felső élébe kerülnek beépítésre. A megfelelő szerelékkel ezek segítségével az elemek biztonságosan emelhetőek. Az elhelyezés után a csapok mélyedéseit cementhabarccsal kitöltjük és elsimítjuk. 1.4 ábra Egyedi leesés-kiesés elleni védelem 1.6 ábra A Durisol zajárnyékoló falpanelek változatos látványterv szerint kerülnek legyártásra, melyeknek alapszerkezete kiegészül teherbíró szerelvényekkel, átkötő szerkezettel. 5

6 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER A falpanelek kialakítása lehetővé teszi, hogy a tartóoszlopokban történő rögzítésen túl egymáshoz való kötésük megakadályozza, hogy balesetben, vagy havaria esetén a felüljárón, hídon elhelyezett sérült zajárnyékoló panelek kiessenek, vagy leessenek. A vasalt betonelemek esetében, az elektromos vasútüzem során, a vasalatban elektromos töltés képződhet. Ennek a töltésnek vagy adott esetben a villámlás energiájának levezetése céljából az elemek vasalata egy földelő hüvellyel van összekötve. Ezt az elembe épített földelő hüvelyt megfelelően méretezett fémhuzallal a földbe nyúló fém tartó oszlophoz kell kapcsolni. a helyéről. A lábazati panel (gerenda) statikai vázlatát kéttámaszú tartónak kell feltételezni, amelynek a lábazatra felfekvő zajárnyékoló panelek tömegét is viselnie kell. A lábazati paneleknek az MSZ EN sz. szabvány szerinti követelményeknek kell megfelelni. A követelményeknek való megfelelést teljesítmény nyilatkozattal kell igazolni. Az MSZ EN sz. szabvány A3 sz. táblázatában meghatározott környezeti feltételrendszer és az MSZ EN sz. szabvány szerint a lábazati elem betonminőségét a környezeti kitettség osztálya alapján kell meghatározni. Az anyagminőségeket az EC-2 adja meg Egyedi, 45 -ban hajlított felső falelem Azokon a helyeken, ahol a zajárnyékoló falak építési magassága korlátozott, viszont a zajcsillapítás miatt még emelni kellene a falszerkezetet, ajánlható felső elemként a függőleges zajárnyékoló falszerkezetre a 45 -ban hajlított felső elem. Ennek függőleges része, a többi falelemmel megegyező módon, az oszlopközbe csúsztatható, és feszítő csavarral rögzíthető. Az oszlopon túl nyúló, 45 -ban hajlított síkja teljes szélességében Durisol borítású, így az egymás mellé illesztett elemek zajárnyékoló tulajdonsága folyamatosan biztosított. 1.7 ábra 1.8 ábra Jó tudni! Ütéssel szembeni ellenállásra is bevizsgált termékeink védelmet nyújtanak nem csak a vandalizmus ellen, de az esetleges baleseti ütközéskor bekövetkezett falsérülések ellen is. Ezt igazolandóan az MSZ EN sz. szabvány B melléklete szerinti vizsgálatot is elvégeztettük. Ezen belül is a 3. ellenállási osztálynak felelnek meg termékeink. Az eltulajdonítás elleni védelem érdekében a fal tömegét úgy határoztuk meg, hogy emberi erővel ne lehessen kiemelni 1.9 ábra 6

7 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER Egyedi, 45 -ban hajlított felső falelem, metszeti rajz 1.10 ábra 1.4. Esztétikum A Leier Durisol zajárnyékoló elemek betonszürke vagy anyagában színezett kivitelben készülnek. Az elemek színvilága és kombinálhatósága rendkívül rugalmas és kreatív megvalósítást tesz lehetővé, a különböző vastagságú elemek variálásával pedig térhatás érzete is kelthető. A panelos zajárnyékoló falrendszernél szabadon választható az egyes zajárnyékoló zsalublokkok típusa, mintázata és színe, erről minden esetben látványterv alapján pontos konszignáció készül ábra 1.5. Karbantartás A Leier Durisol zajárnyékoló falrendszer csupán minimális karbantartást igényel. A technológiának köszönhetően olyan szerkezetű az elem, hogy a falfirkák eltávolítására alkalmas vegyszereknek is képes ellenállni. A panelelemek tisztántartása egyszerű magasnyomású mosással elvégezhető. A zajárnyékoló falpanel felületi sérülése esetén nincs szükség a teljes panel cseréjére. A sérült felület eltávolítása és a sérült felület előkészítése után javítóelem(ek) felragasztásával a sérülés gyorsan és tartósan javítható ábra Környezetbe illeszkedő, esztétikus zajárnyékoló fal 7

8 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER 1.13 ábra g e p f ü f t R E D B e r d r n a v o n 1.14 ábra Forma- és színkombinációk, környezetbe illeszkedő különleges térhatás 1.15 ábra Utólagos beépítés betonfalra (LSA) Red Bernard GmbH Research & Development Építésügyi Minőségellenőrző Innovációs Kht. 8

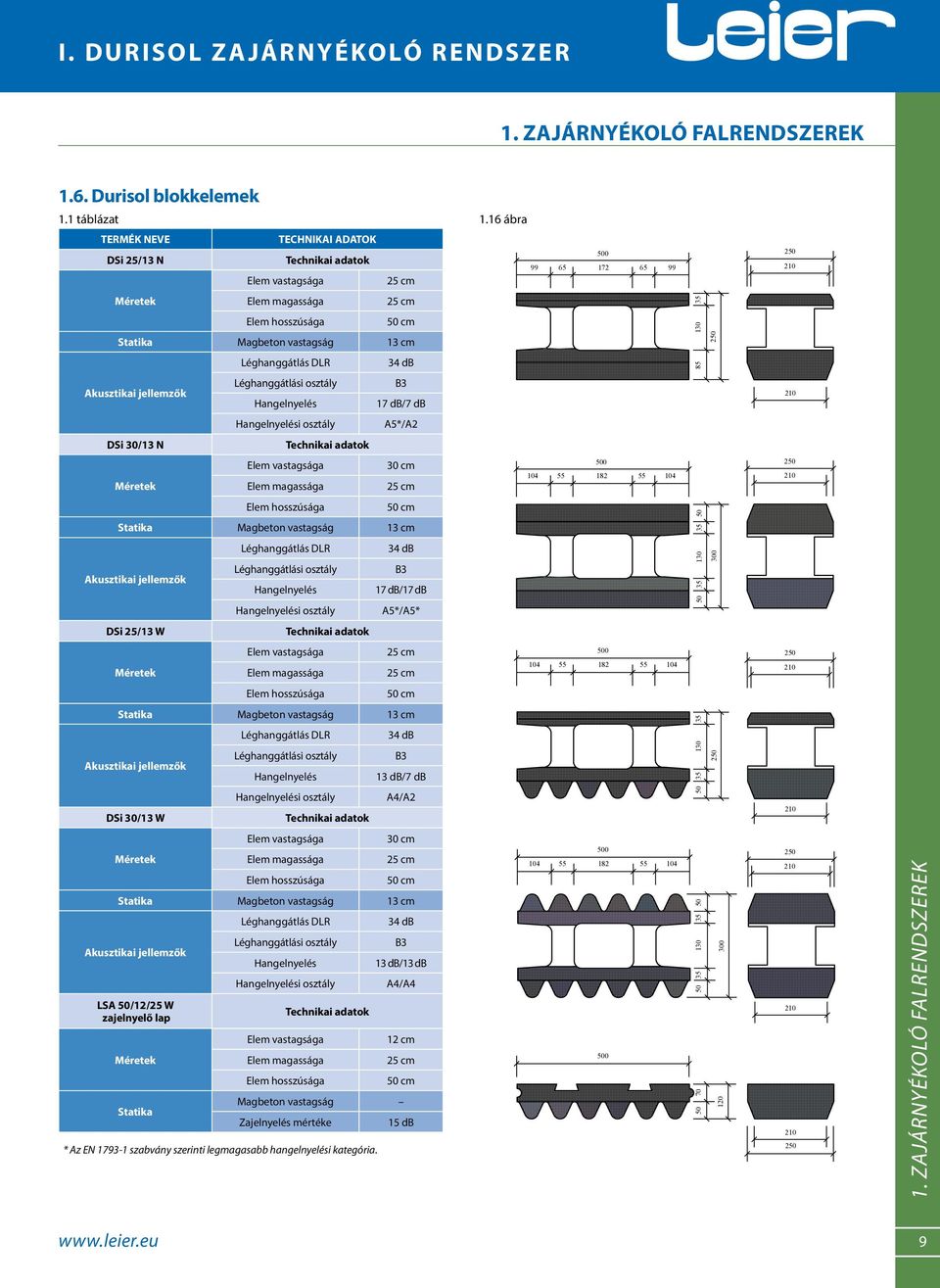

9 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER 1.6. Durisol blokkelemek 1.1 táblázat 1.16 ábra TERMÉK NEVE DSi 25/13 N TECHNIKAI ADATOK Elem vastagsága Technikai adatok 25 cm Méretek Elem magassága 25 cm 35 Elem hosszúsága 50 cm Statika Magbeton vastagság 13 cm Léghanggátlás DLR 34 db 85 Akusztikai jellemzők Léghanggátlási osztály Hangelnyelés B3 17 db/7 db 210 Hangelnyelési osztály A5*/A2 DSi 30/13 N Technikai adatok Méretek Elem vastagsága Elem magassága 30 cm 25 cm Elem hosszúsága 50 cm Statika Magbeton vastagság 13 cm Akusztikai jellemzők Léghanggátlás DLR Léghanggátlási osztály Hangelnyelés Hangelnyelési osztály 34 db B3 17 db/17 db A5*/A5* DSi 25/13 W Technikai adatok Méretek Elem vastagsága Elem magassága 25 cm 25 cm Elem hosszúsága 50 cm Statika Magbeton vastagság 13 cm 35 Akusztikai jellemzők DSi 30/13 W Léghanggátlás DLR Léghanggátlási osztály Hangelnyelés Hangelnyelési osztály Technikai adatok 34 db B3 13 db/7 db A4/A Méretek Elem vastagsága Elem magassága Elem hosszúsága 30 cm 25 cm 50 cm Statika Magbeton vastagság 13 cm Akusztikai jellemzők LSA 50/12/25 W zajelnyelő lap Méretek Statika Léghanggátlás DLR Léghanggátlási osztály Hangelnyelés Hangelnyelési osztály Elem vastagsága Elem magassága Elem hosszúsága Technikai adatok 34 db B3 13 db/13 db A4/A4 12 cm 25 cm 50 cm Magbeton vastagság Zajelnyelés mértéke * Az EN szabvány szerinti legmagasabb hangelnyelési kategória. 15 db

10 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER Tervezési segédlet Falpanel DSI 25/13 W elemekből B B (75), 100, 125, (150) 10,5 változó, 596-ig 10,5 2 A-A metszet B-B metszet A 13 8,5 25 A 3, ábra Nyíláskialakítás zajárnyékoló falpanelen - alternatív megoldás Gömbfejes emelőcsap részletrajza 1.18 ábra A Gyárilag beépített acél emelőkar B Kibetonozott belső betonmag C Leier Durisol köpenyelem 1.19 ábra D Gömbfejes emelőfej, acél ankerhez E Fél-gömb kirekesztés az emelőfej részére 10

11 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER Tervezési segédlet Praktikus megoldások 1.20 ábra Villám- és érintésvédelem földelési részletrajz 1.21 ábra Ékelési részletrajz, előre beépített ékelőcsavarral A HEA 160 melegen hengerelt acél profil tartó oszlop B Durisol zsaluelem C Menetes hüvely D Ékelő csavar E Horonykiképzés ékelő csavar számára 11

12 R R 1.25 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER Tervezési segédlet Példa a menekülőkapu kialakítására HEA szabad nyílás szabad nyílás HEA DSi 25/13N DSi 25/13N ZÖLD ZÖLD HEA160 HEA szabad nyílás szabad nyílás szabad nyílás szabad nyílás HEA HEA ZAJFORRÁS HEA 160 ékelő csavar Megr Proje NYÍLÁSI IRÁNY Dátum 1.22 ábra Zsalublokkos építési segédlet ZAJFORRÁS ZAJFORRÁS A kivitelezés megkezdése előtt minden esetben statikai és/vagy akusztikai szakvélemény beszerzése szükséges, illetve kérje szakemberek segítségét. HEA 160 HEA 160 ékelő csavar ékelő csavar 1. lépés: A statikussal előre méreteztetett és elfogadott sávalap elkészítése. Javasolt a fagyhatár cm-es mélységétől NYÍLÁSI NYÍLÁSI kezdeni IRÁNY IRÁNY és a talajszinttől 25 cm-rel feljebb befejezni a sávalap tetejét, melyre a Leier Durisol falazat kerül. Állagmegóvása érdekében is hasznos az alap kiemelése tetszőleges, de minimum 25 cm magasságban, mely a téli sózás, vagy külső környezeti károsodásokkal szemben ellenállóbbá teszi a falrendszert ábra Sávalap készítése 2. lépés: LEIER Hungária Kft. A sávalap készítésénél a felső síkot úgy kell LEIER kialakítani, Hungária hogy Kft. H-2340 Kiskunlacháza, felülete simított legyen, és ezáltal a blokkelemeknek Tel.: 06-24/ sík, egyenes Fax: 06-24/521-5 Rákóczi út 9 H-2340 Kiskunlacháza, Rákóczi út 92. Tel.: 06-24/ Fax: 06-24/ Megrendelő: vonalú felfekvést tudjon biztosítani. A hossz- és keresztirányok Típus: Megrendelő: Típus: közötti iránytöréseknél célszerű zsinórozni és annak KAPU mentén KAPU Projekt neve: Készül: megkezdeni Projekt neve: a felfalazást. Vízmértékkel folyamatosan Készül: ellenőrizni lehet, hogy nem térünk-e el a kívánt eredménytől, amennyiben 1db 1db Dátum: Szerkesztő: Projekt száma: Terv szám: Index: igen, Dátum: KAPU 1,25x2,00 azt még a vasalás, Szerkesztő: betonkitöltés Projekt Csák Zsolt előtt száma: Terv szám: korrigálni kell. 1 oldali Az Index: KAPU 1,25x2,00 elkészült sávalapra az első sort célszerű LeierFIX* univerzális építé Csák Zsolt 1 oldali 01 si ragasztóhab alkalmazásával elhelyezni. * Használja a falazóelemekhez a gyors, egyszerű és tiszta megoldást, a LeierFIX univerzális építési ragasztó, amely egy egykomponensű, nedvességre keményedő ragasztóhab. Zsalublokkos falazáson kívül más területen is felhasználható, pl. fához, betonhoz, téglához vagy akár polisztirol lapok ragasztásához is. Hihetetlenül erős és akár egészen kis mennyiség is elégendő belőle, ezáltal pénz és idő takarítható meg ábra Blokkelem beépítése 12

13 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER 1.25 ábra Blokkelem beépítése 3. lépés: Amennyiben sarkot kell kialakítani, lehetőség van az elemek bármilyen szögben történő vágására, mely egyszerű szalagfűrésszel vagy kézi fűrésszel megoldható. Ügyelni kell arra, hogy az egyes darabok egyenletesen legyenek vágva a pontos illeszkedés érdekében. A vágott elemek ezután építési ragasztóval összeragasztva beépíthetők ábra Kézi fűrésszel végezhető gyors méretre vágás 1.29 ábra Sarokelemek összeillesztése 1.26 ábra Sarokelem méretre vágása 1.27 ábra Sarokelem ragasztása Leier FIX univerzális építési ragasztóhab használatával 4. lépés: A sávalapra az elkészült, esetleges sarkokkal ellátott Leier Durisol blokkok beépítését követően a vasalat elhelyezése következik, ami a segédlet elején is jelzett szakemberek előírása szerint folytatódik. A hossz- és álló vasak behelyezését az előre meghatározott (betonminőségű) betonbetöltés követi ábra Vasalat elhelyezése a sarkokban 13

14 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER 5. lépés: A betonozáshoz a beton C25/30 max. 8 mm-es frakció használatát javasoljuk ábra Hosszvasak elhelyezése 1.35 ábra Betonozás, tömörítés 1.32 ábra Vasalat függőleges beépítése Természetesen a falszakasz végét zárószerkezettel, zsaluval javasolt lezárni, majd ezt követően megkezdeni a betonozást. A zsaluköves kivitelezői technológia alkalmazása során az óránként betöltött beton magassága max. 1,25 m lehet. Meleg időjárás esetén, betonozás előtt a Durisol zsaluzó elemeket bő vízzel meg kell locsolni ábra Betonozás, tömörítés 6. lépés: Az elkészült Leier Durisol falat, mely friss vasbeton maggal van ellátva, betonozást követően javasolt vízzel öntözni (utókezelés céljából) ábra Zsaluzás előtti falvég 1.34 ábra A fal lezárása Helyszíni kivitelezésű zajárnyékoló fal anyagszükséglete 1.2 táblázat Gazdaságossági mutatók Anyagszükséglet 8 db/m 2 Kitöltőbeton szükséglet 95 l/m 2 Betonacél-szükséglet 7-10 kg/m 2 Beépítési idő, betonozással kb. 0,5-0,7* óra/m ábra Az elkészült zajárnyékoló falrendszer * alaprajztól függően 14

15 I. DURISOL ZAJÁRNYÉKOLÓ RENDSZER JEGYZETEK JEGYZETEK 15

16 II. VASÚTÉPÍTŐ ELEMEK 2. KÁBELCSATORNA RENDSZEREK VASÚTÉPÍTŐ ELEMEK Az elmúlt években megnövekedtek a szállítási igények. Ahhoz, hogy a közúti szállítások egy része gazdaságosan átirányítható legyen vasúti pályákra, a meglévő vasúti infrastruktúra felújítása, fejlesztése szükséges. Ez az elmúlt években az országos vasúti fővonalakon elkezdődött, folyamatban van, s remélhetőleg folytatódik. A kor követelményeinek megfelelő felújítások, átépítések megkövetelik a magas színvonalú, minőségi műszaki termékek, berendezések, technológiák alkalmazását. Ezen magas követelmények figyelembe vételével kezdte el a Leier Hungária Kft. azon termékeinek fejlesztését, gyártását, melyekkel szerepet akar vállalni a korszerű vasút megvalósításában. A megrendeléseket a LEIER csoport bármelyik üzeméhez, a LEIER központi értékesítési irodához az ertekesites@leier.hu címre, vagy a 96/ faxszámra, ill közvetlenül a gyártó üzemekhez kell eljuttatni Alkalmazási területük Vasútépítés során kábelcsatorna rendszereink alkalmazási területe a nyílt pálya vagy pályaudvari vágány melletti föld alatt vezetett elektromos és/vagy vezérléstechnikai vezetékek elhelyezése. A kábelcsatorna rendszerek elemeivel biztonságosan kialakíthatók olyan hálózatok, ahol kisfeszültségű távközlési, biztosító berendezési, kommunikációs kábeleket, és/ vagy nagyfeszültségű (max. 1 kv) vezetékeket kell föld alá telepíteni. A kábelcsatorna elemek lehetőséget nyújtanak kötések, csomópontok, elágazások biztonságos kialakítására. A rendszer lehetőséget biztosit kis- és nagyfeszültségű kábelek egy, osztott csatornában történő elhelyezésére is. A kábelcsatorna elemek jelölése: (pl: LKCS S 30) L A LEIER gyártóműre utaló jelzés KCS Kábelcsatorna S Süllyesztett fedlap 30 a vályúelem belső szélessége cm-ben 2. KÁBELCSATORNA RENDSZEREK LEIER HUNGÁRIA KFT JÁNOSSOMORJA, Óvári út Fax: 96/ janossomorja@leier.hu 9545 JÁNOSHÁZA, Pf.: 15 Fax: 95/ janoshaza@leier.hu 2. Kábelcsatorna rendszerek 2.1 ábra 2.2. Kábelcsatorna rendszer kiválasztása A megfelelő keresztmetszetű kábelcsatorna kiválasztása tervezői feladat, azt az Üzemeltető iránymutatásainak, előírásainak vagy belső szabványainak megfelelően kell meghatározni Kábelcsatorna rendszer alkalmazásának előnyei Kábelcsatorna hálózat kialakításakor az építési idő csökkenése. Az osztott vályúelemekben azonos nyomvonalon egyszerre vezethető a kommunikációs, a vezérlő és az energiaellátó vezetékrendszer. Könnyített elemekben egyszerűen kialakíthatók a csatlakozási, kötési pontok. A lépésálló fedlapok lehetővé teszik a mozgási útvonalak, járdák keresztezését. A fedlapok a rendszer bármely pontján hozzáférhetőséget biztosítanak a vezetékekhez, könnyítik a hibafeltárást, hiba elhárítást. Zárt csatorna elemek védettséget nyújtanak az időjárással, a kártevőkkel, rágcsálókkal szemben. A kábelcsatorna rendszer alapanyaga környezetbarát, időtálló beton, hosszú távú védelmet biztosít a benne elhelyezett vezetékeknek Kábelcsatorna rendszereink típusai A kábelcsatorna rendszereink típusait az elemek belső szélessége szerint határoztuk meg. Jelenleg az alábbi méretekkel rendelkezünk: 20; 30; 35; 40; 55; Kábelcsatorna elemek anyaga A minőségi betonkeveréket automata, számítógépes vezérlésű keverőgépen állítjuk elő az igénybevételtől és az egyéb műszaki jellemzőktől függő receptúra alapján. Az anyagminőség jellemzői: Beton nyomószilárdsági osztálya: legalább C25/

17 II. VASÚTÉPÍTŐ ELEMEK 2. KÁBELCSATORNA RENDSZEREK Betonacél háló: Bst 550 Beton vízfelvétel: max: 6 m% 2.6. Kábelcsatorna rendszerek elemei Vályúelemek A kábelcsatorna rendszerek fő eleme a kábelcsatorna vályúelem. A vályúelemeket egyenes, zárt ill. könnyített kivitelben gyártjuk (1.2 ábra) melyekbe igény szerint elválasztó elemek helyezhetők el attól függően, hogy mennyi és milyen jellegű vezeték elhelyezésére van igény. Ez alól kivétel a 35-ös rendszerünk, melyben a zárt és könnyített egyenes vályúelemeken kívül gyártunk fix elválasztó elemes vályúelemet (a belső teret az elválasztó elem 50 50%-ban osztja), és mobil elválasztó elemes vályúelemet, ahol a mobil elválasztó elem a könnyített vályúelem belterét 1/3 2/3, vagy ¼ - ¾ arányban oszthatja. (2.3 ábra) A vályúelemek végeinek speciális kialakítása biztosítja, hogy az elemek egymáshoz meghatározott helyzetben illeszkedjenek, az építési utasítások betartása eseten az elemek egymáshoz képest sem vízszintesen, sem függőlegesen elmozdulni nem tudnak. 2.2 ábra 2 KÁBELCSATORNA RENDSZEREK 17

18 II. VASÚTÉPÍTŐ ELEMEK 2 3 H V h D H V h V SZ V V sz KÁBELCSATORNA RENDSZEREK A-A metszet Alaprajz Nézet N 1 A A N 2.3 ábra 3. KÁBELCSATORNA RENDSZEREK táblázat Típus Betonminőség D (mm) SZ (mm) sz (mm) Iránytörő vályúelemek A kábelek fektetési vonalában lévő iránytörések követésére vagy akadályok kikerülésére alkalmasak az iránytörő elemek, melyeket jobbos, ill. balos kivitelben készítünk. Az elemek kialakítása lehetővé teszi, hogy a kábeleket megfelelő sugarú ívben, a kábelek megtörése nélkül 45 -os, vagy 90 -os iránytöréssel lehessen vezetni. Az iránytörő elemek is alkalmasak elválasztó elemek elhelyezésére, ami biztosítja az egyes kábelrendszerek szétválasztását az iránytörésben is. V 1 (mm) LKCS S20 C30/ LKCS S30 C30/ LKCS S40 C30/ V 2 (mm) V 3 (mm) V 4 (mm) H (mm) h (mm) Tömeg (kg) Mobil elválasztó elemek A mobil elválasztó elemek biztosítják a könnyített vályúelemek belső terének szétválasztását. Ezzel lehetőség nyílik a különböző funkciójú vezetéket mechanikus szétválasztására, rendezésére. Pozicionálására, rögzítésére a vályúelem aljában illesztő lyukakat alkalmazunk.

19 II. VASÚTÉPÍTŐ ELEMEK 2. KÁBELCSATORNA RENDSZEREK Vasbeton fedlapok A vályúelemek lefedésére vasbeton fedlapokat készítünk. Kialakításuk megakadályozza a vályúelemeken az oldalirányú elmozdulást. A fedlapok terhelhetősége az A15 terhelési osztály- nak megfelelő (lépésálló), ezért gyalogos forgalomra is igénybe vehetők. A kábelcsatorna elemek méreteit az számú táblázatok tartalmazzák. 2.2 táblázat A LEIER LKCS 35 kábelcsatorna elemek méretei Típus Hosszúság (mm) Szélesség (mm) Magasság (mm) Falvastagság (mm) LKCS 35 vályú kikönnyítés nélkül ,0 LKCS 35 vályú kikönnyített, osztott 1/4 3/ ,0 LKCS 35 vályú kikönnyített, osztott 1/3 2/ ,0 LKCS 35 elválasztó elem ,5 LKCS 35 vályú beépített válaszfallal ,0 LKCS 35 fedlap ,0 LKCS 35 vályú iránytörő jobbos ,5 LKCS 35 vályú iránytörő balos ,5 LKCS 35 fedlap iránytörő jobbos ,0 LKCS 35 fedlap iránytörő balos ,0 Súly (kg) 2.3 táblázat A LEIER LKCS S típusú kábelcsatorna elemek mérete LKCS egyenes Típus LKCS jobbos-balos iránytörő LKCS közbenső iránytörő LKCS kirekesztett Hosszúság (mm) Szélesség (mm) Magasság (mm) S S S S S S S S S S S S S S Elválasztó elem egyenes Elválasztó elem jobbos-balos ,7 Fedlap egyenes Fedlap jobbos-balos S ,5 S S S S S S S Súly (kg) 3. KÁBELCSATORNA RENDSZEREK 19

20 II. VASÚTÉPÍTŐ ELEMEK 3. KÁBELSZEKRÉNYEK, KÁBELAKNÁK 2.7. Kábelcsatorna rendszerek elemeinek beépítése A kábelcsatorna elemek beépítésekor az építési területre vonatkozó építési műszaki előírás szerint (MÁV előírás, építési műszaki leírás) kell eljárni. Ha ilyet a műszaki előírás nem határoz meg, akkor az általános építésügyi előírások mélyépítésre vonatkozó meghatározásai alapján kell a megfelelő munkagödröt kialakítani. 3. Kábelszekrények, kábelaknák 3. KÁBELSZEKRÉNYEK, KÁBELAKNÁK Ajánlott építési sorrend (külön előírás hiányában): munkaárok kialakítása az általános előírásoknak megfelelően; megfelelő ágyazati anyagból ágyazat kialakítása, az ágyazat min. tömörsége Trγ=90%; kábelcsatorna elemek elhelyezése, ügyelve az elemek csatlakozására; vezetékrendszerek elhelyezése, kiépítése; fedlapok elhelyezése (gyalogosforgalomnál nagyobb terhelés esetén a kábelcsatorna rendszer tehermentesítése kötelező); a munkaárok ágyazati anyaggal történő visszatöltése, előírás szerint tömörítve. Az elemek mozgatásához célszerű vagy kézi, vagy gépi emelőszerkezetet használni. Egy ajánlott rétegrend példát az 2.4 ábra mutat. 2.4 ábra Rétegrend 3.2. Kábelszekrények kiválasztása A megfelelő méretű kábelszekrény kiválasztása a kábelrendszereket tervező mérnök feladat. A kábelszekrény méretét meghatározza a kábelrendszer(ek) fektetési mélysége, az egy munkagödörben elheföld 20 cm - ágyazati zúzott kő 5 cm - zúzott kő 20 cm - vízzáró réteg 30 cm - homokos kavics altalaj 2.8. Kábelcsatorna rendszerek elemeinek szállítása, tárolása, mozgatása Kábelcsatorna rendszerek elemeit szabványos EUR raklapon, mérettől, tömegtől függő darabszámban szállítjuk. A raklapon lévő elemek fel és lerakodása, telephelyen belüli mozgatása villástargoncával történhet. Az elemek tárolásakor a raklapokat egymásra helyezni nem lehet. A raklapokat tároláskor megfelelő tömörségű, sík felületre kell elhelyezni. Az elemek mozgatását a beépítés helyszínén lehetőleg emelőgéppel és emelő csipesszel vagy hevederrel célszerű végezni, de kisebb tömegű elemeket kézi emelővel is lehet mozgatni. Az elemek rakodásakor, mozgatásakor a vonatkozó biztonsági előírások betartása kötelező! 3.1 ábra A védőcsőben vezetett energetikai, távközlési és vezérléstechnikai kábelrendszerek terjedésével igény keletkezett a lakott területen belül vagy kívül kialakított rendszerek csomóponti vagy szakaszoló aknáira. Az egy munkagödörben elhelyezett több védőcső lehetőséget biztosít különböző kábelrendszerek, vagy egy típusú rendszer nagy mennyiségű vezetékének egy nyomvonalon történő elhelyezésére. A csomóponti vagy szakaszoló aknák lehetőséget biztosítanak a két akna közötti szakasz feltárás nélküli hiba elhárítására és/vagy az egyes rendszerek csomópontjainak biztonságosan védett kialakítására. Alkalmazhatók olyan kábelrendszerek építésénél, ahol kisfeszültségű távközlési, biztosító berendezési, kommunikációs kábeleket, és/ vagy nagyfeszültségű (max. 1 kv) vezetékeket kell föld alá telepíteni lakott területen belül vagy kívül. Kábelszekrény, kábelakna elnevezés közti különbséget az elemek belső mélysége adja: 150 cm-ig kábelszekrény, 150 cm-en túl kábelakna a megnevezés. A kábelszekrény (kábelakna) elemek jelölése: (pl.: LKSZ 45/50/90 ) LKSZ Leier Kábel Szekrény 45 a szekrény belső szélessége cm-ben /50 a szekrény belső mélysége cm-ben /90 a szekrény belső hosszúsága cm-ben 3.1. Kábelszekrények alkalmazási területei Vasúti pályaudvarokon, metróállomásokon kialakított védőcsöves vezetékrendszerek. Különböző elektromos vagy optikai kábelek hálózatának építése. Kereskedelmi épületek, ipari csarnokok földalatti elektromos hálózatának kialakítása. 20

21 II. VASÚTÉPÍTŐ ELEMEK 3. KÁBELSZEKRÉNYEK, KÁBELAKNÁK lyezni kívánt védőcsövek mennyisége, keresztmetszete, a szekrény alkalmazásának jellege - csomóponti vagy szakaszoló szekrény. Gyártástechnológiánk lehetőséget biztosít a standardtól eltérő, egyedi kábelszekrények (kábelaknák) legyártására Kábelszekrények, kábelaknák alkalmazásának előnyei Kábelhálózat kialakításakor nincs szükség a csomópontok, szakaszoló aknák helyszíni, monolit betonból történő kivitelezésére, ezáltal az építési idő csökken. Az egyes kábelrendszerek csomóponti kötései, leágazásai, iránytörései könnyen kialakíthatók a többi rendszer zavarása nélkül. Azonos nyomvonalon egyszerre vezethetők kommunikációs, vezérlő és energiaellátó vezetékrendszerek. A kábelszekrény és védőcsövek csatlakozása a beépített csatlakozó elemeknek köszönhetően vízzáróan megvalósíthatók. A megfelelően kiválasztott kábelszekrényhez több irányból akár több védőcső is csatlakozhat. A rendszerek későbbi bővítése esetén további csatlakozási helyek alakíthatók ki. A lépésálló fedlapok lehetővé teszik a gyalog járdák nyomvonalába történő elhelyezést. A zárt kábelszekrény elemek védettséget nyújtanak az időjárással, a kártevőkkel szemben. A kábelszekrények alapanyaga környezetbarát, időtálló beton, hosszú távú védelmet biztosít a benne elhelyezett vezetékeknek Kábelszekrények típusai A kábelszekrények típusait az elemek belső méretei szerint határoztuk meg. Jelenleg az alábbi méretekkel rendelkezünk: 3.2 ábra Kábelakna - iker 3. KÁBELSZEKRÉNYEK, KÁBELAKNÁK 21

22 II. VASÚTÉPÍTŐ ELEMEK 3. KÁBELSZEKRÉNYEK, KÁBELAKNÁK 3. KÁBELSZEKRÉNYEK, KÁBELAKNÁK 3.3 ábra Kábelakna 3.1 táblázat Kábelaknák és szekrények adatai Típus SZ sz v L l H h V Vf F1 F2 alsó elem kg Fedlap 8 cm tömege LK 1/ LK 1/ LN 1/ LN 1/ LN 1/ LN 2/ LN 2/ LN 2/ LN 2/ LN 2/ Fedlap 12 cm tömege 22

23 II. VASÚTÉPÍTŐ ELEMEK 3. KÁBELSZEKRÉNYEK, KÁBELAKNÁK 3.5. Kábelszekrények anyaga A minőségi betonkeveréket automata, számítógépes vezérlésű keverőgépen állítjuk elő az igénybevételtől és az egyéb műszaki jellemzőktől függő receptúra alapján. Az anyagminőség jellemzői: Beton nyomószilárdsági osztálya: C30/37 Műszaki specifikáció: MSZ EN 13369:2004/A1: Kábelszekrények beépítése A kábelszekrények beépítésekor az építési területre vonatkozó építési műszaki előírás szerint (MÁV előírás, építési műszaki leírás) kell eljárni. Ha ilyet a műszaki előírás nem határoz meg, akkor az általános építésügyi előírások mélyépítésre vonatkozó meghatározásai alapján kell a megfelelő munkagödröt kialakítani. Ajánlott építési sorrend (külön előírás hiányában): munkaárok kialakítása az általános előírásoknak megfelelően; megfelelő ágyazati anyagból ágyazat kialakítása, az ágyazat min. tömörsége Trγ=90%; kábelszekrény beemelése a munkagödörbe; védőcsövek csatlakoztatása a megfelelő helyekre ügyelve a tömítő gumigyűrűk elhelyezkedésére a megfelelő vízzáró kapcsolat kialakítása érdekében; fedlapok elhelyezése; a munkaárok ágyazati anyaggal történő visszatöltése, előírás szerint tömörítése védőcsövek környezetében kézi tömörítés; vezetékrendszerek kiépítése. A kábelszekrény elemek felső peremébe M16-os menetes hüvelyek kerültek beépítésre, amelyekbe sodrony emelőfüleket behajtva horgos drótkötéllel vagy hevederrel mozgathatóak az elemek. A beemelés és a védőcsövek csatlakoztatása után célszerű az akna fedlapo(ka)t a helyére rakni, hogy a munkagödör visszatöltésekor az ágyazati anyag ne hulljon bele a szekrénybe, valamint ha a vezetékrendszereket később építik ki, a szekrény biztonsági okokból ne maradjon nyitva Kábelszekrények szállítása, tárolása, mozgatása A kábelszekrényeket a szállítójármű rakfelületén elhelyezett párnafákra rakva szállítjuk. A szekrényelemek fel és lerakodása, telephelyen belüli mozgatása villástargoncával történik. Az elemeket megfelelő tömörségű, sík felületre elhelyezett párnafákra rakva lehet tárolni. Az elemek mozgatását a beépítés helyszínén lehetőleg emelőgéppel, a kábelszekrény elemek felső peremébe elhelyezett menetes hüvelyekbe betekert sodrony emelőfülekbe akasztott horgos drótkötéllel vagy vagy hevederrel kell végezni. Az elemek rakodásakor, mozgatásakor a vonatkozó biztonsági előírások betartása kötelező! JEGYZETEK 3. KÁBELSZEKRÉNYEK, KÁBELAKNÁK 23

24 II. VASÚTÉPÍTŐ ELEMEK 4. SOROMPÓ KAPCSOLÓHÁZAK 4. Sorompó kapcsolóházak Közlekedési infrastruktúránk fejlődésében továbbra is komoly baleseti veszélyforrás a két fő szárazföldi közlekedési hálózat a közúti és a vasúti szintbeli kereszteződése. A korszerű vasúti átjárók biztonsági berendezése a fényjelző készülékkel együtt telepített sorompó. A vasúti átjárókba telepített sorompók működését biztosító, nagy értékű vezérlőberendezések biztonságos elhelyezését teszi lehetővé az átjárók mellé elhelyezet sorompó kapcsolóház Sorompó kapcsolóházak kivitele Sorompó kapcsolóházak oldalfalai és padozata egybeöntött vasbeton szerkezet, melyre utólag kerül megbonthatatlanul a vasbeton födém. Az oldalfalak felületi minősége kívül nem igényel további megmunkálást, igény szerint festhető, a belső felületet vékony glettel vonjuk be és lefestjük. A bejáratot biztonsági vaslemez ajtót védi. A szellőzőnyíláson biztonsági rács van elhelyezve. A vezérlő és energia kábeleket a padozaton kialakított nyílásokon keresztül lehet a kapcsolóházba bevezetni. (4.2 ábra) 4.5. Sorompó kapcsolóházak szállítása, mozgatása, beépítése A sorompó kapcsolóházak mérete, tömege lehetővé teszi a közúti szállítást. A kapcsolóházakat a födémekbe beépített menetes dübelekbe tekert sodrony emelőfülek segítségével, horgos drótkötéllel, vagy hevederekkel, megfelelő teherbírású daruval lehet mozgatni. A kapcsolóházak elhelyezése után az emelési pontokat célszerű műanyag dugókkal takarni. A kapcsolóházakat depóniában történő tárolása esetén a depónia megfelelő tömörségű, sík 4. SOROMPÓ KAPCSOLÓHÁZAK 4.1 ábra Sorompó kapcsolóház 4.1. Sorompó kapcsolóház előnyei Az előre gyártott kapcsolóház a vonatkozó MÁV szabványok és előírások szerint lett kifejlesztve. Alapanyaga, monolit jellegű szerkezete, kialakítása magas fokú védelmet biztosít az időjárás hatásaival és a külső rongálásokkal szemben. Bejárati ajtaja, a kialakított szellőzőablaka vandál biztos. A helyszínre szállítva az alaplemezre helyezve és ahhoz rögzítve további, a házzal kapcsolatos munkát nem kíván (készre szerelve szállítjuk). Lehetőség van a típusterveknek megfelelően, a biztosító berendezések, vezetékek elhelyezésére alkalmas, gyárilag elhelyezett rögzítő elemek, rögzítő sínek, kábelcsatornák felszerelésére. Minősített termék, rendelkezik CE tanúsítvánnyal Sorompó kapcsolóházak típusai Sorompó kapcsolóházat jelenleg két méretben gyártunk. (4.4 ábra és 4.1 táblázat) 4.3. Sorompó kapcsolóházak anyaga A minőségi betonkeveréket automata, számítógépes vezérlésű keverőgépen állítjuk elő az igénybevételtől és az egyéb műszaki jellemzőktől függő receptúra alapján. Az anyagminőség jellemzői: Beton nyomószilárdsági osztálya: C30/37 Műszaki specifikáció: MSZ EN 13369:2004/A1: ábra 4.3 ábra 24

25 II. VASÚTÉPÍTŐ ELEMEK 4. SOROMPÓ KAPCSOLÓHÁZAK felületén elhelyezett min. 10 x 10 cm keresztmetszetű párnafákra rakva lehet tárolni. A beépítés helyszínén az előre kialakított sík, vasbeton alaplemezre elhelyezve a megfelelő pontokon oldhatatlan vagy oldható kötéssel kell az alaplemezhez rögzíteni. Az kapcsolóházak rakodásakor, mozgatásakor a vonatkozó biztonsági előírások betartása kötelező! 4.1 táblázat Sorompó kapcsolóház méretei, adatok cm-ben Típus SZ sz v V H h vf t kicsi nagy ábra Sorompó kapcsolóház részletrajz 4. SOROMPÓ KAPCSOLÓHÁZAK 25

26 II. VASÚTÉPÍTŐ ELEMEK 5. LDP 55 VASÚTI PERONELEM 5. LDP 55 vasúti peronelem A vasúti közlekedés fejlesztéséhez kapcsolódó pályaudvari rekonstrukciók során az utasok számára épített várakozó peronokat a kényelmes be és kiszálláshoz a vagonok ajtajához viszonyítva megfelelő magasságúra emelik. Az újonnan készülő, szabványosított magasságú peronok oldalfalát, a funkciója szerint támfalként működő peronelemet ma már a korszerű építéstechnológiai követelményeknek megfelelően a helyszíni betonozást az előre gyártott, magas műszaki színvonalú vasbeton termékek váltják fel. A peronelemekkel szemben támasztott műszaki előírások mostanra a zajelnyelést is követelményként tűzik ki. Ezért a kötöttpályás közlekedéssel járó vasúti zajok csökkentése érdekében került kifejlesztésre a LDP 55 elnevezésű zajelnyelő peronelemünk A rendszer részei Vasbeton peronelem Durisol zajelnyelő lap 5.2. LDP 55 Peronelem alkalmazása Az Európai Uniós irányelvek és a hazai előírások alapján került kifejlesztésre az LDP 55 típusú peronelem, amely a vasúti sínkoronától számított 55 cm-es, úgynevezett magasított peron kialakítását teszi lehetővé. Az LDP 55 típusú egyedi kialakítású peronelem lehetővé teszi a peronon készülő térburkoló elemek, térkövek pozicionálását, illetve az LDP 55 peronelemek csaphornyos illeszkedése gyors összeépítést, pontos és stabil állékonyságot biztosít a peronsornak. Az elemek mozgatásához 3 db emelő dűbel kerül elhelyezésre, melyek biztonságos beemelést tesznek lehetővé LDP 55 peronelem megnevezése LDP 55 Leier Durisol Peronelem peronelem típusának megjelölése 5.4. LDP 55 peronelem előnyei Környezetbe illeszkedő, esztétikus felületi kialakítás: A vasúti sín felőli látszó oldalon az egyedi Durisol hangelnyelő felületképzés látható, mely mintázatával, anyagában színezett kivitelével hozzájárul a peronok esztétikus megjelenéséhez. Felületi kialakítás lehetőségei W bordás felület, N sima felület. 5.1 ábra pl: W felületi kialakítás 5. LDP 55 VASÚTI PERONELEM 5.2 ábra Zajelnyelő LSA utólag is elhelyezhető rendszer: A Durisol LSA zajelnyelő rendszerek már több mint 40 éve a piacon bizonyítják kiváló zajelnyelő tulajdonságukat, a termék közút vonatkozásában 13db zajelnyelést biztosít, ezzel járulva hozzá az ott élők nyugalmához. Karbantartási igénye a felület tisztán tartásán kívül több teendővel nem jár LDP 55 anyaga Vasbeton és Durisol (faapríték,cement) MSZ EN szabvány szerint minősített. A termék beton szilárdsági osztálya legalább C30/37, betonacél: Bst 550. Peronelem tömege: 500 kg Zajcsökkentő burkolat hangelnyelése (DLα) vasúti felhasználásra az EN szabványsorozat szerint 20 db 26

27 II. VASÚTÉPÍTŐ ELEMEK 5. LDP 55 VASÚTI PERONELEM 5.6. LDP 55 peronelem rajz 5.3 ábra LDP 55 peronelem rajz 5. LDP 55 VASÚTI PERONELEM 27

28 II. VASÚTÉPÍTŐ ELEMEK 5. LDP 55 VASÚTI PERONELEM 5.7. Beépítés menete A peronelem felső éle a sínkorona szintjét fontos, hogy kövesse 55 cm magasságban. A megfelelő minőségű és tömörített alépítmény koronáját egyoldalú 3-4%-os oldaeséssel kell kialakítani, hogy az elem alá víz lehetőség szerint ne juthasson be, ne állhasson meg a szegély alatt. Az egyes peronelemek közötti csatlakozást a csaphornyos kialakítás teszi lehetővé, precízen illeszthetőek, nincs szükség cementhabarcs hézagolásra. A peronelemek mögött az utasforgalom szükséglete szerinti szilárd burkolatot kell létesíteni. A burkolatot a szegélyek felé 1-1,5% oldaleséssel kell kiképezni. Minden esetben a peronelemeket pontosan a tervben megadott irányban és lejtésben, az ott megadott tűréshatárokon belüli pontossággal kell beépíteni. Az elemeket úgy kell egymáshoz csatlakoztatni, hogy a két elem közötti lépcsősség maximum 3 mm lehet. A peronelem mögötti visszatöltött anyagok tömörsége legalább trγ=90% tömör legyen. Az elemek összeépítése minden esetben szárazon történik. 5. LDP 55 VASÚTI PERONELEM 5.4 ábra LDP 55 peronelem beépítési rajz 28

29 II. VASÚTÉPÍTŐ ELEMEK 5. LDP 55 VASÚTI PERONELEM 5.8. Szállítás, tárolás, mozgatás Az LDP 55 peronelemek szállítása t tehergépkocsikkal történik a beépítés helyszínére. Szállításkor az elemek a szállítójárműn rögzítve vannak, ezek megbontása csak álló helyzetben szabad az elemek szétcsúszásának elkerülése érdekében. Az elemek mozgatása 3db emelő dűbel segítségével történik. A dűbeleket az elembe teljesen behajtva szabad csak a mozgatást megkezdeni. Minden esetben a gyors és hatékony munkavégzéshez mind a hármat kötelező behajtani, ezzel a kilengést, balesetveszély elkerülésének a veszélyét tovább lehet növelni. Minden esetben a törvényben meghatározott munka-, és balesetvédelmi, szállítási és daruzási előírásokat be kell tartani! 5.5 ábra LDP 55 peronelem emelési séma 5. LDP 55 VASÚTI PERONELEM 29
