Kongsberg kivágó asztalok

Átírás

1 Kongsberg kivágó asztalok A világ No. 1. választása a csomagolástechnikában Az EskoArtwork Kongsberg digitális stancoló, kivágó és bígelő asztalai termelékenységüknek és sokoldalúságuknak köszönhetően meghatározó eszközeivé váltak a kivágási/stancolási technikának. Az iparág legköltséghatékonyabb berendezései és ma már összehasonlítási alapul szolgálnak a megbízhatóság, a termelékenység és sokoldalúság tekintetében is. Többféle méretben, a legkülönfélébb anyagok (így karton, hullámkarton, reboard, műanyagok - pl. polivynil, polikarbonát, polietilén -, műszaki habok és méhsejt kartonok, fa, plexi, dibond, HPL, MDF, habosított PVC, stb.) felolgozására (vágás, marás, bígelés, rajzolás) készültek mintakészítés és akár kis- vagy nagypéldányszámú gyártás céljából. Segítünk Önnek az optimális berendezés kiválasztásában, vegye fel velünk a kapcsolatot! Kongsberg XE (kattintson a címekre a megtekintéshez) Kisméretű berendezés dobozok gyors és kiváló minőségű mintakészítésére és kissorozatú gyártására. 3. old Kongsberg XL Stancforma nélküli rekord termelékenységű és sokoldalúságában felülmúlhatatlan mintakészítő és kissorozatú gyártóberendezés. Egyszerű kezelhetősége kiemelkedő tartóssággal párosul. 6. old Kongsberg XP Masszív felépítésével a legnagyobb kihívást jelentő anyagok feldolgozását is lehetővé teszi, akár folyamatos üzemeltetésben is, kiküszöbölve a gyártási szűk keresztmetszetet. Egyedülállóan új minőséget képvisel a termelékenységben 9.old Kongsberg XP Auto A világ legtermelékenyebb, teljesen automatizált kivágó berendezése a csomagolóipari és POP termékek számára. Felszereltsége és funkciói növelik a termelékenységet és megbízható működést biztosítanak. 14. old 1

2 Kongsberg i-xe Hatékony és sokoldalú berendezés a kissorozatú címkék, displayek és sign termékek gyártásához. 16. old Kongsberg i-xe10 Auto Automatizált, széles anyagválasztékot feldolgozó, kirakóművel és adagoló rendszerrel ellátott költséghatékony kivágó berendezés, mintakészítésre és kissorozatú megbízásokhoz is. 20. old Kongsberg i-xl Rekord hatékonyságú, kiváló felszereltségű automatikus digitális utófeldolgozó berendezés a sign és display iparág számára. 23. old Kongsberg i-xp Egyedülállóan új minőséget képvisel a termelékenységben a POP és a display iparág számára. Masszív felépítésével a legnagyobb kihívást jelentő anyagok feldolgozását is lehetővé teszi, akár folyamatos üzemeltetésben is, kiküszöbölve a gyártási szűk keresztmetszetet. 26. old 2

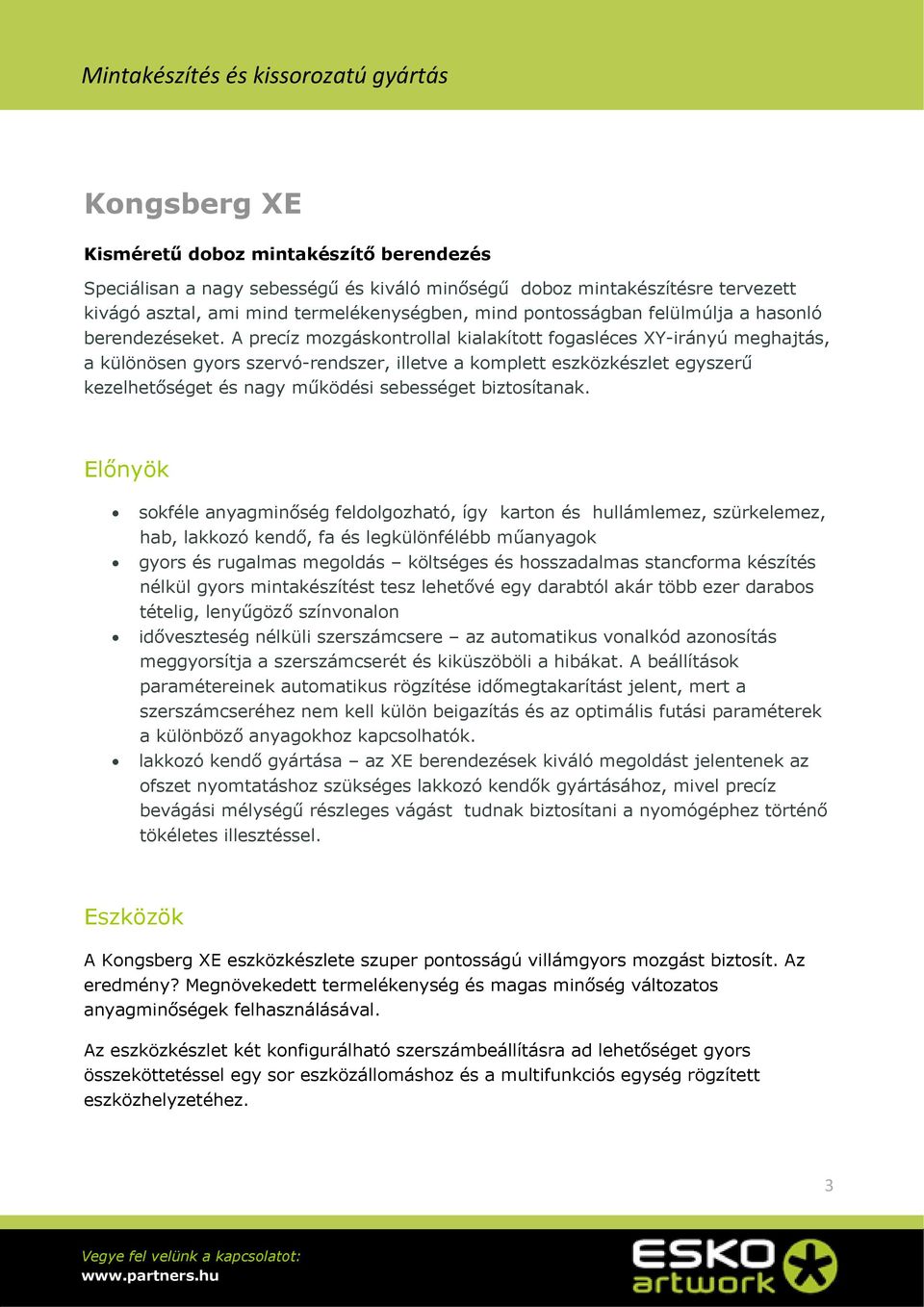

3 Kongsberg XE Kisméretű doboz mintakészítő berendezés Speciálisan a nagy sebességű és kiváló minőségű doboz mintakészítésre tervezett kivágó asztal, ami mind termelékenységben, mind pontosságban felülmúlja a hasonló berendezéseket. A precíz mozgáskontrollal kialakított fogasléces XY-irányú meghajtás, a különösen gyors szervó-rendszer, illetve a komplett eszközkészlet egyszerű kezelhetőséget és nagy működési sebességet biztosítanak. Előnyök sokféle anyagminőség feldolgozható, így karton és hullámlemez, szürkelemez, hab, lakkozó kendő, fa és legkülönfélébb műanyagok gyors és rugalmas megoldás költséges és hosszadalmas stancforma készítés nélkül gyors mintakészítést tesz lehetővé egy darabtól akár több ezer darabos tételig, lenyűgöző színvonalon időveszteség nélküli szerszámcsere az automatikus vonalkód azonosítás meggyorsítja a szerszámcserét és kiküszöböli a hibákat. A beállítások paramétereinek automatikus rögzítése időmegtakarítást jelent, mert a szerszámcseréhez nem kell külön beigazítás és az optimális futási paraméterek a különböző anyagokhoz kapcsolhatók. lakkozó kendő gyártása az XE berendezések kiváló megoldást jelentenek az ofszet nyomtatáshoz szükséges lakkozó kendők gyártásához, mivel precíz bevágási mélységű részleges vágást tudnak biztosítani a nyomógéphez történő tökéletes illesztéssel. Eszközök A Kongsberg XE eszközkészlete szuper pontosságú villámgyors mozgást biztosít. Az eredmény? Megnövekedett termelékenység és magas minőség változatos anyagminőségek felhasználásával. Az eszközkészlet két konfigurálható szerszámbeállításra ad lehetőséget gyors összeköttetéssel egy sor eszközállomáshoz és a multifunkciós egység rögzített eszközhelyzetéhez. 3

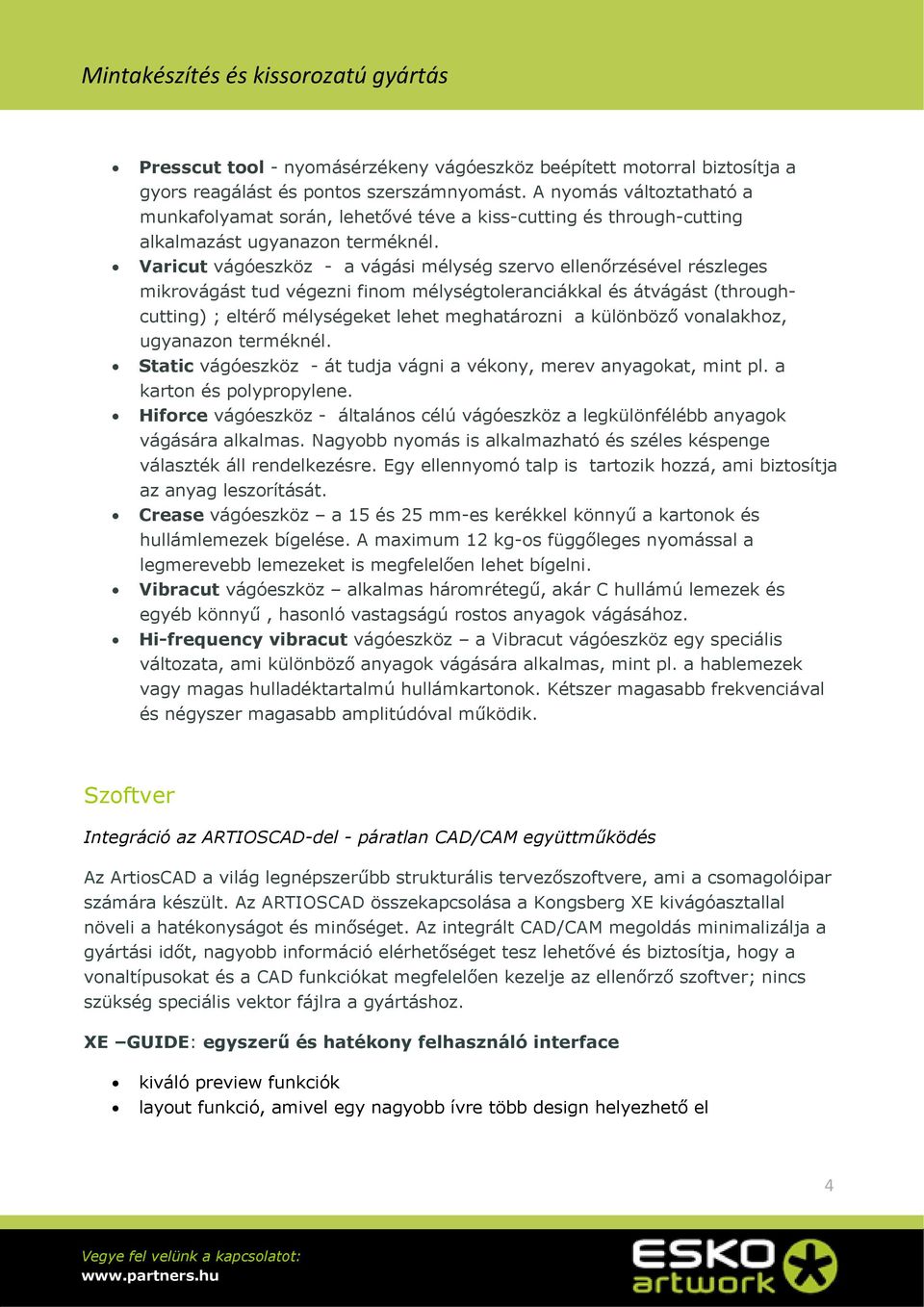

4 Presscut tool - nyomásérzékeny vágóeszköz beépített motorral biztosítja a gyors reagálást és pontos szerszámnyomást. A nyomás változtatható a munkafolyamat során, lehetővé téve a kiss-cutting és through-cutting alkalmazást ugyanazon terméknél. Varicut vágóeszköz - a vágási mélység szervo ellenőrzésével részleges mikrovágást tud végezni finom mélységtoleranciákkal és átvágást (throughcutting) ; eltérő mélységeket lehet meghatározni a különböző vonalakhoz, ugyanazon terméknél. Static vágóeszköz - át tudja vágni a vékony, merev anyagokat, mint pl. a karton és polypropylene. Hiforce vágóeszköz - általános célú vágóeszköz a legkülönfélébb anyagok vágására alkalmas. Nagyobb nyomás is alkalmazható és széles késpenge választék áll rendelkezésre. Egy ellennyomó talp is tartozik hozzá, ami biztosítja az anyag leszorítását. Crease vágóeszköz a 15 és 25 mm-es kerékkel könnyű a kartonok és hullámlemezek bígelése. A maximum 12 kg-os függőleges nyomással a legmerevebb lemezeket is megfelelően lehet bígelni. Vibracut vágóeszköz alkalmas háromrétegű, akár C hullámú lemezek és egyéb könnyű, hasonló vastagságú rostos anyagok vágásához. Hi-frequency vibracut vágóeszköz a Vibracut vágóeszköz egy speciális változata, ami különböző anyagok vágására alkalmas, mint pl. a hablemezek vagy magas hulladéktartalmú hullámkartonok. Kétszer magasabb frekvenciával és négyszer magasabb amplitúdóval működik. Szoftver Integráció az ARTIOSCAD-del - páratlan CAD/CAM együttműködés Az ArtiosCAD a világ legnépszerűbb strukturális tervezőszoftvere, ami a csomagolóipar számára készült. Az ARTIOSCAD összekapcsolása a Kongsberg XE kivágóasztallal növeli a hatékonyságot és minőséget. Az integrált CAD/CAM megoldás minimalizálja a gyártási időt, nagyobb információ elérhetőséget tesz lehetővé és biztosítja, hogy a vonaltípusokat és a CAD funkciókat megfelelően kezelje az ellenőrző szoftver; nincs szükség speciális vektor fájlra a gyártáshoz. XE GUIDE: egyszerű és hatékony felhasználó interface kiváló preview funkciók layout funkció, amivel egy nagyobb ívre több design helyezhető el 4

5 hatékony memória rendszer, ami a különböző anyagok optimális feldolgozási paramétereit rögzíti hatékony keresési programmal működő on-line súgó funkció nyújt segítséget a felhasználónak a wizard dialógusnak és az egyes szerszámfejekbe épített exkluzív lézernek köszönhetően egyszerűsített beigazítási és beállítási folyamatok az asztal előlapjáról közvetlenül elérhető az ARTIOSCAD design könyvtár, ami lehetővé teszi a standard rajzok átméretezését és azonnali új munkafájl létrehozását (opcionális funkció) 5

6 Kongsberg XL Stancforma nélküli mintakészítésre és kissorozatú gyártásra kifejlesztett rekord termelékenységű és sokoldalúságában felülmúlhatatlan berendezés. Egyszerű kezelhetősége kiemelkedő tartóssággal párosul és széleskörűen alkalmazható. A komplett eszközkészletből igény szerint kiválasztható eszközökkel a vékony kartonok mellett a legnagyobb kihívást jelentő nehéz anyagok, mint pl. a hétrétegű hullámlemezek, fa és akril anyagok is kiváló minőségben dolgozhatók fel. Kissorozatú gyártás lehetősége A vásárlók egyre nagyobb része választja a Kongsberg XL asztalokat kissorozatú gyártás céljából, mert a teljesen digitális munkafolyamattal költség- és időmegtakarítást érhet el a költséges klisékészítés kiiktatásával. További előny, hogy a nagy kapacitású berendezéseket nem kell gazdaságtalan kissorozatú gyártásra átállítani. Mindezek a lehetőségek hamar gazdaságossá teszik a beruházást például a géppel történő kispéldányszámú második műszak beindításával. Előnyök széleskörű anyagfelhasználhatóság a speciális eszközök széles választéka gyorsaságot, rugalmasságot biztosít a legkülönbözőbb anyagok, mint pl. a kartonok, hullámlemezek, szürkelemezek, habok, lakkozó kendők, faanyagok és különféle műanyagok automatikus feldolgozhatóságában egyedülálló funkcionalitás a különböző funkciók különleges lehetőséget nyújtanak. A backscore ral az anyagot mindkét oldalról tökéletes illesztéssel (registration) lehet vágni és bígelni. A nagy átmérőjű és akár 50 kg-os nyomással működő PowerHead kiváló minőségű bígelést biztosít a nehéz anyagok esetében is. időveszteség nélküli szerszámcsere az automatikus vonalkód azonosítás meggyorsítja a szerszámcserét és kiküszöböli a felhasználói hibákat. A beállítások paramétereinek automatikus rögzítése időmegtakarítást jelent, mert a szerszámcseréhez nem kell külön pozicionálás és az optimális futási paraméterek a különböző anyagokhoz kapcsolódnak. felhasználóbarát kezelhetőség a munkaasztal akadálytalanul megközelíthető bármelyik irányból. A nagyon hatékony dinamikus biztonsági rendszer megfelel a nemzetközi szabványoknak. 6

7 Eszközök A csomagolástechnikában alkalmazott anyagok választéka egyre nagyobb és összetettebb, de a Kongsberg XL-sorozat eszközei között biztosan megtalálható az adott anyaghoz szükséges típus. A széles választékú eszközökkel pontos és gyors vágás, marás, bígelés és rajzolás lehetséges különböző anyagokon. A FlexiHead sokoldalúságával karton és hullámkarton feldolgozáshoz, vinilek, műanyagok, hablemezek és farostlemezek vágásához ideális, míg a főként a sign iparágat megcélzó MultiCut fejjel a nagyteljesítményű marófejnek köszönhetően a FlexiHead lehetőségeihez képest merevebb anyagok széles skálája is megmunkálható (pl. akril, MDF, rétegelt lemez, dibond, stb.). A MultiCut marási, fúrási, vésési, körbevágási műveleteit hatékony léghűtés és elszívás egészíti ki. A nagyteljesítményű maróorsó ( RPM-ig) a POP display és sign gyártók részére a legsokoldalúbb lehetőségeket kínálja. A kitűnő PowerHead segítségével kifejezetten erős anyagok feldolgozása lehetséges, úgymint hullámlemez, szürkelemez. Az alapeszközökön túl 150 mm átmérőjű bígelőkerék és megnövelt nyomóerő áll rendelkezésre, illetve a V- Notch késsel 45 -os vágás is készíthető különösen vastag anyagokhoz. A FoamHead eszközfej habok és méhsejt-karton anyagok megmunkálására lett kifejlesztve. A fixen beépített vágóeszközzel 86 mm vastag anyagok vághatók, míg a vékonyabb habok (max. 30 mm-ig) FlexiHead-del is megmunkálhatók. Speciálisan tervezett kések és bigelők az igényes minőségű kartondobozok gyártásához nyújtanak kiváló lehetőséget. Szoftver Integráció az ARTIOSCAD-del - páratlan CAD/CAM együttműködés Az ArtiosCAD a világ legnépszerűbb strukturális tervezőszoftvere, amely a csomagolóipar számára készült. Az ARTIOSCAD összekapcsolása a Kongsberg XL kivágóasztallal növeli a hatékonyságot és minőséget. Az integrált CAD/CAM megoldás minimalizálja a táblakészítési időt, nagyobb információ elérhetőséget tesz lehetővé és biztosítja, hogy a vonaltípusokat és a CAD funkciókat megfelelően kezelje a táblaellenőrző szoftver; nincs szükség speciális vektor fájlra a táblakészítéshez. 7

8 XL GUIDE: egyszerű és hatékony felhasználó interface kiváló preview funkciók layout funkció, amivel egy nagyobb ívre több design helyezhető el hatékony memória rendszer, ami a különböző anyagok optimális feldolgozási paramétereit rögzíti on-line súgó funkció nyújt segítséget hatékony keresési programmal a wizard dialógusnak és az egyes szerszámfejekbe beépített exkluzív lézernek köszönhetően egyszerűsített beígazítási és beállítási folyamatok az asztal előlapjáról közvetlenül elérhető az ARTIOSCAD design könyvtár, ami lehetővé teszi a standard rajzok átméretezését és azonnali új munkafájl létrehozását (opcionális funkció) 8

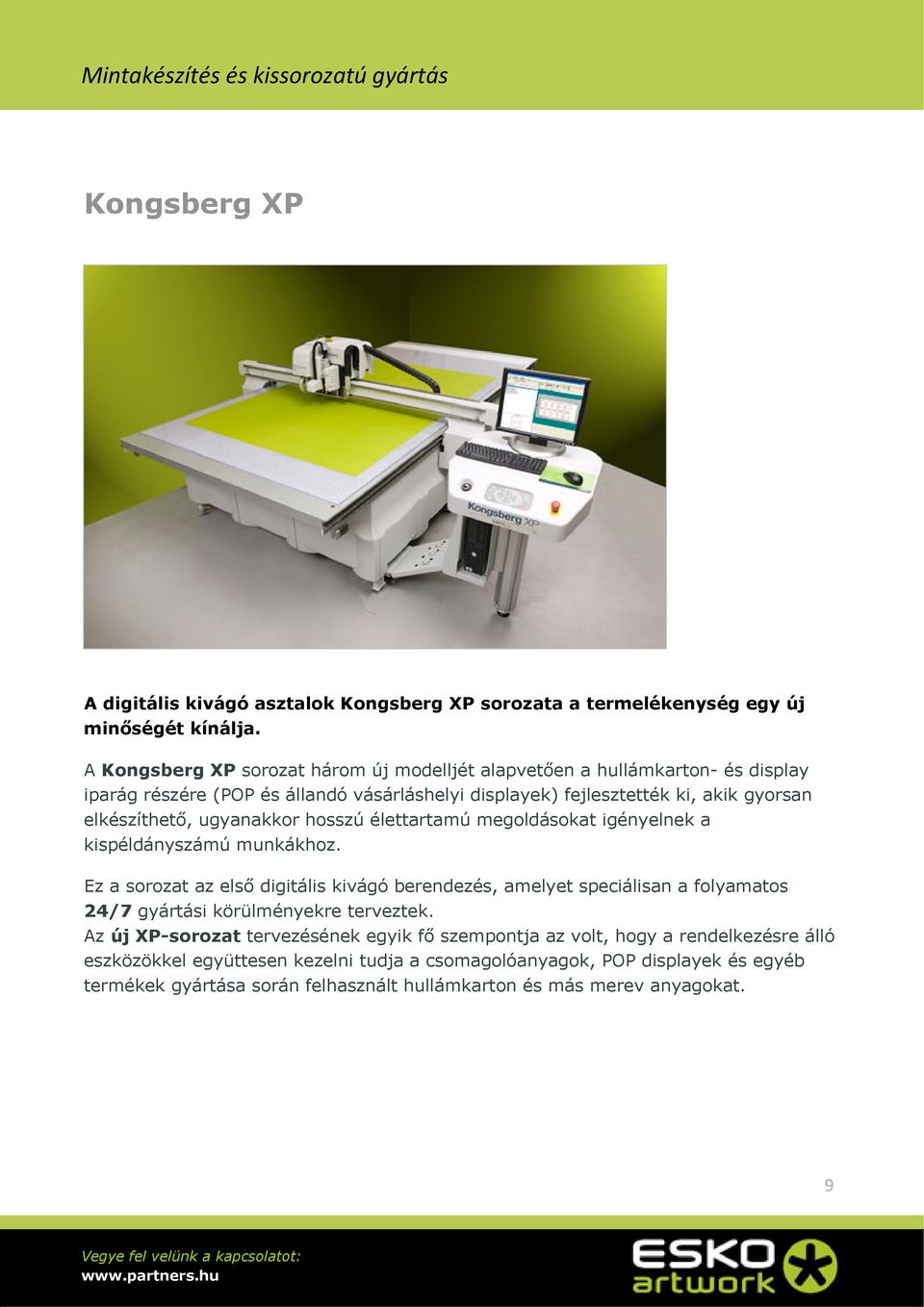

9 Kongsberg XP A digitális kivágó asztalok Kongsberg XP sorozata a termelékenység egy új minőségét kínálja. A Kongsberg XP sorozat három új modelljét alapvetően a hullámkarton- és display iparág részére (POP és állandó vásárláshelyi displayek) fejlesztették ki, akik gyorsan elkészíthető, ugyanakkor hosszú élettartamú megoldásokat igényelnek a kispéldányszámú munkákhoz. Ez a sorozat az első digitális kivágó berendezés, amelyet speciálisan a folyamatos 24/7 gyártási körülményekre terveztek. Az új XP-sorozat tervezésének egyik fő szempontja az volt, hogy a rendelkezésre álló eszközökkel együttesen kezelni tudja a csomagolóanyagok, POP displayek és egyéb termékek gyártása során felhasznált hullámkarton és más merev anyagokat. 9

10 Előnyök A Kongsberg XP vel lehetősége van az egydarabos mintakészítéstől akár napi 1000 db-os gyártásra is. Termelékenysége és gyors szerszámcserélhetősége biztosítja a határidőre történő teljesítést még komplex munkák esetében is. A Kongsberg XP teljesítménye új minőséget képvisel a digitális kivágó asztalok kategóriájában, messze felülmúlva a piacon jelenlévő (versenytárs) berendezések által nyújtott teljesítményszintet. A teljesítmény nemcsak a vágási sebességet, hanem az előkészítési időt, a függőleges mozgás gyorsaságát, a holtidőt és a szerszámcsere időigényét is jelenti. Eszközök A Kongsberg XP sorozat olyan exkluzív tulajdonságú felszereltséggel jelenik meg, mely biztosítja a hatékonyság növelését. Automatic Tool Leveling beépített egység, automatikusan kalibrálja az aktuális eszköz magasságát, biztosítva ezzel az eszközök és marószárak gyors cseréjét. Az ATL biztosítja a gép működésének folyamatos pontosságát és megóvja a költséges kezelési hibáktól. Automatic Registration System: érzékeli a nyomtatott regisztrációs jeleket a grafikai elemek sarkainál és a vágási vonalakat tökéletesen hozzáigazítja a nyomtatott grafikákhoz. A rendszer opcióként érhető el. Multiple Vacuum Zones: az asztal bármely pontján határozott tartást biztosít az anyagnak. A Kongsberg XP opcionálisan akár 12 vákuum zónával is felszerelhető (modellfüggő). A kifejezetten Kongsberg XP-hez kifejlesztett vezérlőpult tartalmazza a vezérlő PC-t, kezelőfelületet és eszköztároló helyeket. A munkaállomás 90 -ban könnyedén elfordítható, ezáltal biztosítva az optimális ergonómiai beállítást mind a beálláshoz, mind a folyamatos munkavégzéshez. 10

11 Az eszközkezelő rendszer A Kongsberg XP eszközkezelő rendszere különböző eszközök széles választékát tartalmazza. Ezek az egységek gyorsan felszerelhetők és előkészíthetők a különleges munkák, anyagok feldolgozására, melyek rendkívüli minőséget és azonnali kivitelezést biztosítanak. A hullámkarton feldolgozáshoz használt eszközcsalád tartalmaz egy nagy nyomóerejű 150 mm-es átmérőjű bígelő kereket, amely 50 kg-nak megfelelő bígelési nyomás kifejtésére alkalmas. A rezgőkés hatékony és jó minőségű vágást biztosít még a nagyarányban újrahasznosított alapanyagú hullámkartonok feldolgozása esetén is. A Kongsberg XP sorozat felszerelhető továbbá nagyteljesítményű marófejjel, a displayekhez használt merev anyagok marására 50 mm-es vastagságig. 11

12 A Re-board eszközkészlet több V-notch kést tartalmaz közötti szögben biztosítva a 16 mm-es (vagy annál vékonyabb) anyagok hajtogatását. Az egyenes pengéjű kések és fúrófejek különböző típusai 30 mm vastagságig képesek az alapanyagok feldolgozására. A statikus kések különböző verziói is elérhetőek lesznek az olyan különféle merev táblák feldolgozására, mint a display karton, polipropilén, Forex /Sintra, hab, méhsejt-karton stb. Szoftver Integráció az ARTIOSCAD-del: páratlan CAD/CAM együttműködés Az ArtiosCAD a világ legnépszerűbb strukturális tervezőszoftvere, amely a csomagolóipar számára készült. Az ARTIOSCAD összekapcsolása a Kongsberg XP kivágóasztallal növeli a hatékonyságot és minőséget. Az integrált CAD/CAM megoldás minimalizálja a táblakészítési időt, nagyobb információelérhetőséget tesz lehetővé és 12

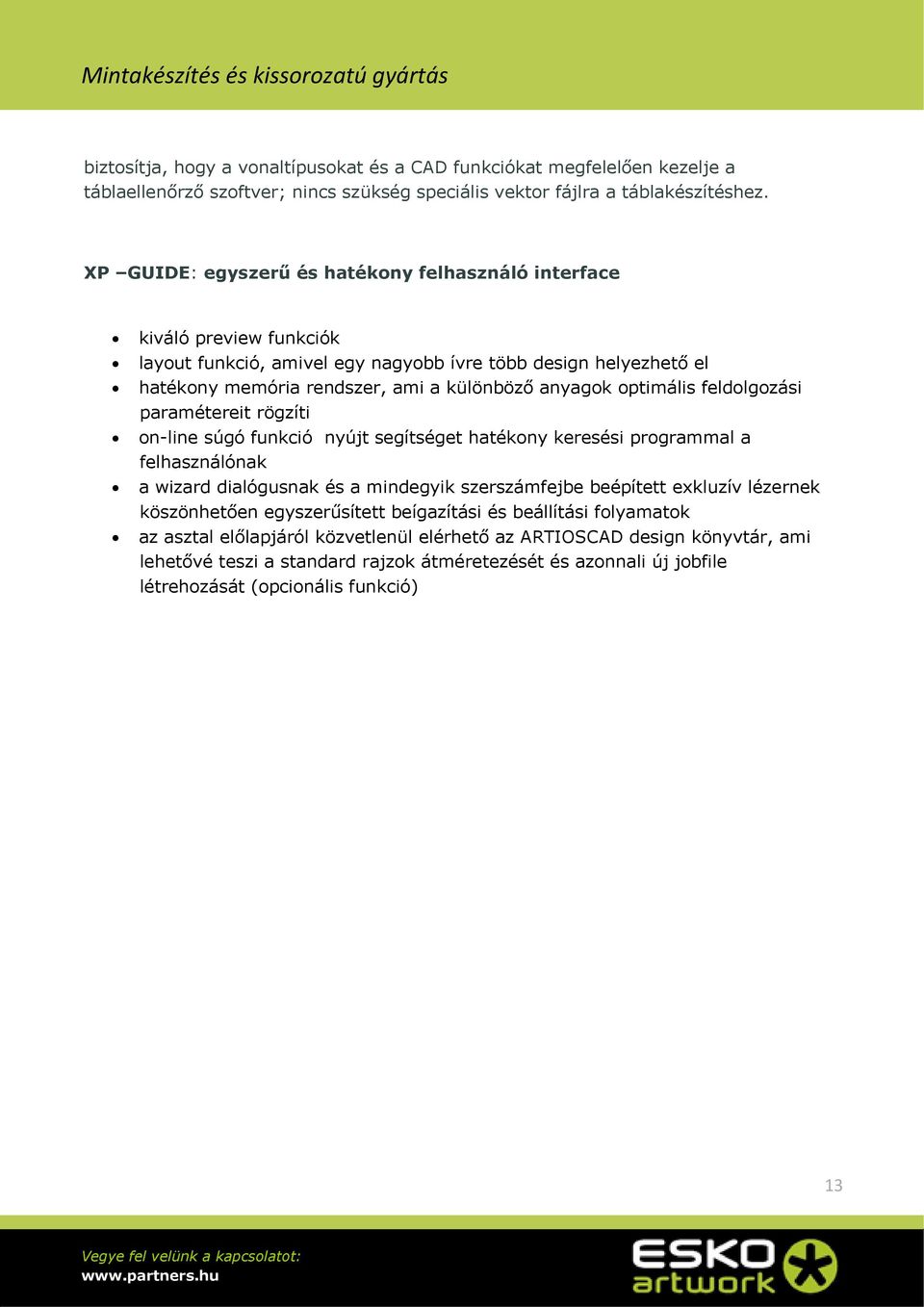

13 biztosítja, hogy a vonaltípusokat és a CAD funkciókat megfelelően kezelje a táblaellenőrző szoftver; nincs szükség speciális vektor fájlra a táblakészítéshez. XP GUIDE: egyszerű és hatékony felhasználó interface kiváló preview funkciók layout funkció, amivel egy nagyobb ívre több design helyezhető el hatékony memória rendszer, ami a különböző anyagok optimális feldolgozási paramétereit rögzíti on-line súgó funkció nyújt segítséget hatékony keresési programmal a felhasználónak a wizard dialógusnak és a mindegyik szerszámfejbe beépített exkluzív lézernek köszönhetően egyszerűsített beígazítási és beállítási folyamatok az asztal előlapjáról közvetlenül elérhető az ARTIOSCAD design könyvtár, ami lehetővé teszi a standard rajzok átméretezését és azonnali új jobfile létrehozását (opcionális funkció) 13

14 Kongsberg XP Auto A Kongsberg XP Auto teljesen automatizált kivágóasztal a csomagoló és a POP displaygyártó ipar számára, a sikeres Kongsberg XP sorozat tagjaként a világ legtermelékenyebb berendezése. Olyan funkciókkal rendelkezik, ami növeli a termelékenységet és megbízható működést biztosít. Felülmúlhatatlan előnyök Teljesen automatizált gyártás a felügyelet nélküli működést az automatikus szerszámkalibrálás és a kamera rendszer print-to-cut regisztrációja biztosítja. Ez időmegtakarítást és termelési költségcsökkentést eredményez, akár éjszakai műszakban is működhet felügyelet nélkül. Sokféle anyag és alkalmazás feldolgozható gazdaságosan lehet akár több száz hullámlemez vagy más nagy teherbírású papír sandwich ívet feldolgozni és hatékony habok, hablemezek és műanyagok esetében is. A maró szerszám alkalmazásával olyan kemény anyagoknál is használható, mint az MDF, dipond, akril panelok és habosított PVC. Költségcsökkentés a fenti előnyök jelentős költségcsökkentésben is jelentkeznek, ami biztosítja a versenyképességet és növekedési lehetőséget. Eszközök Automatikus eszközazonosítás a szerszámokba beépített speciális áramkör segítségével Automatikus késél szenzor beprogramozható időintervallumokban a kés a mérőpadhoz ereszkedik, ami a késél sértetlenségét néhány másodperc alatt ellenőrzi. A szenzorral minden szerszámváltáskor időmegtakarítás érhető el és a hibák megelőzhetők. Ívelválasztás a programozható vákuum (?) gripperek a rakatból felemelt ívet megrázzák és hajlítják, megakadályozva az ívek összeragadását. Munkasorrend funkció lehetővé teszi a folyamatos munkavégzést a soron következő munkák esetében Remote Alert System (opcionális) - a Kongsberg XP Auto szöveges üzenetet küld állapot információkkal az operátor mobiljára a felügyelet nélküli üzemmód 14

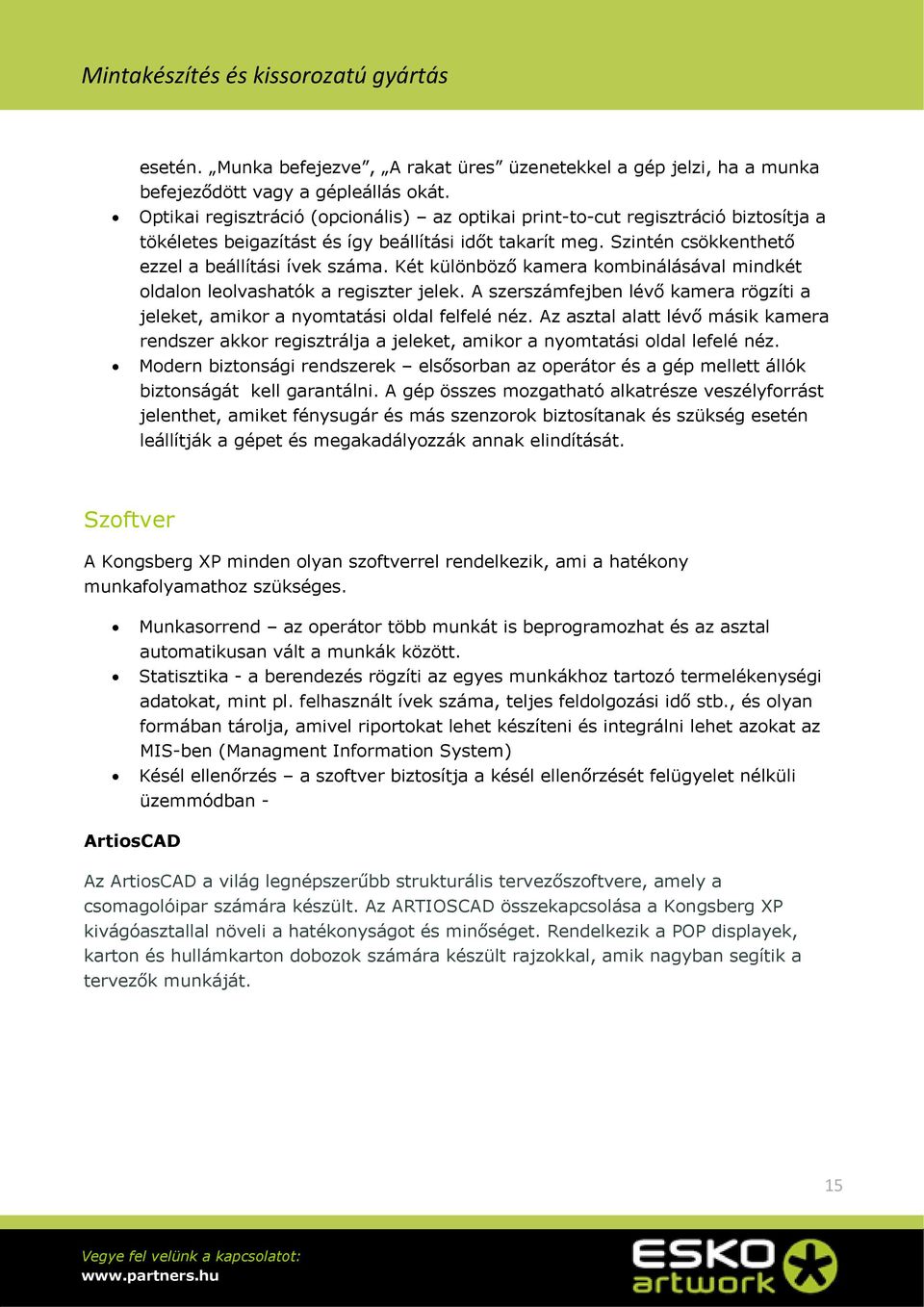

15 esetén. Munka befejezve, A rakat üres üzenetekkel a gép jelzi, ha a munka befejeződött vagy a gépleállás okát. Optikai regisztráció (opcionális) az optikai print-to-cut regisztráció biztosítja a tökéletes beigazítást és így beállítási időt takarít meg. Szintén csökkenthető ezzel a beállítási ívek száma. Két különböző kamera kombinálásával mindkét oldalon leolvashatók a regiszter jelek. A szerszámfejben lévő kamera rögzíti a jeleket, amikor a nyomtatási oldal felfelé néz. Az asztal alatt lévő másik kamera rendszer akkor regisztrálja a jeleket, amikor a nyomtatási oldal lefelé néz. Modern biztonsági rendszerek elsősorban az operátor és a gép mellett állók biztonságát kell garantálni. A gép összes mozgatható alkatrésze veszélyforrást jelenthet, amiket fénysugár és más szenzorok biztosítanak és szükség esetén leállítják a gépet és megakadályozzák annak elindítását. Szoftver A Kongsberg XP minden olyan szoftverrel rendelkezik, ami a hatékony munkafolyamathoz szükséges. Munkasorrend az operátor több munkát is beprogramozhat és az asztal automatikusan vált a munkák között. Statisztika - a berendezés rögzíti az egyes munkákhoz tartozó termelékenységi adatokat, mint pl. felhasznált ívek száma, teljes feldolgozási idő stb., és olyan formában tárolja, amivel riportokat lehet készíteni és integrálni lehet azokat az MIS-ben (Managment Information System) Késél ellenőrzés a szoftver biztosítja a késél ellenőrzését felügyelet nélküli üzemmódban - ArtiosCAD Az ArtiosCAD a világ legnépszerűbb strukturális tervezőszoftvere, amely a csomagolóipar számára készült. Az ARTIOSCAD összekapcsolása a Kongsberg XP kivágóasztallal növeli a hatékonyságot és minőséget. Rendelkezik a POP displayek, karton és hullámkarton dobozok számára készült rajzokkal, amik nagyban segítik a tervezők munkáját. 15

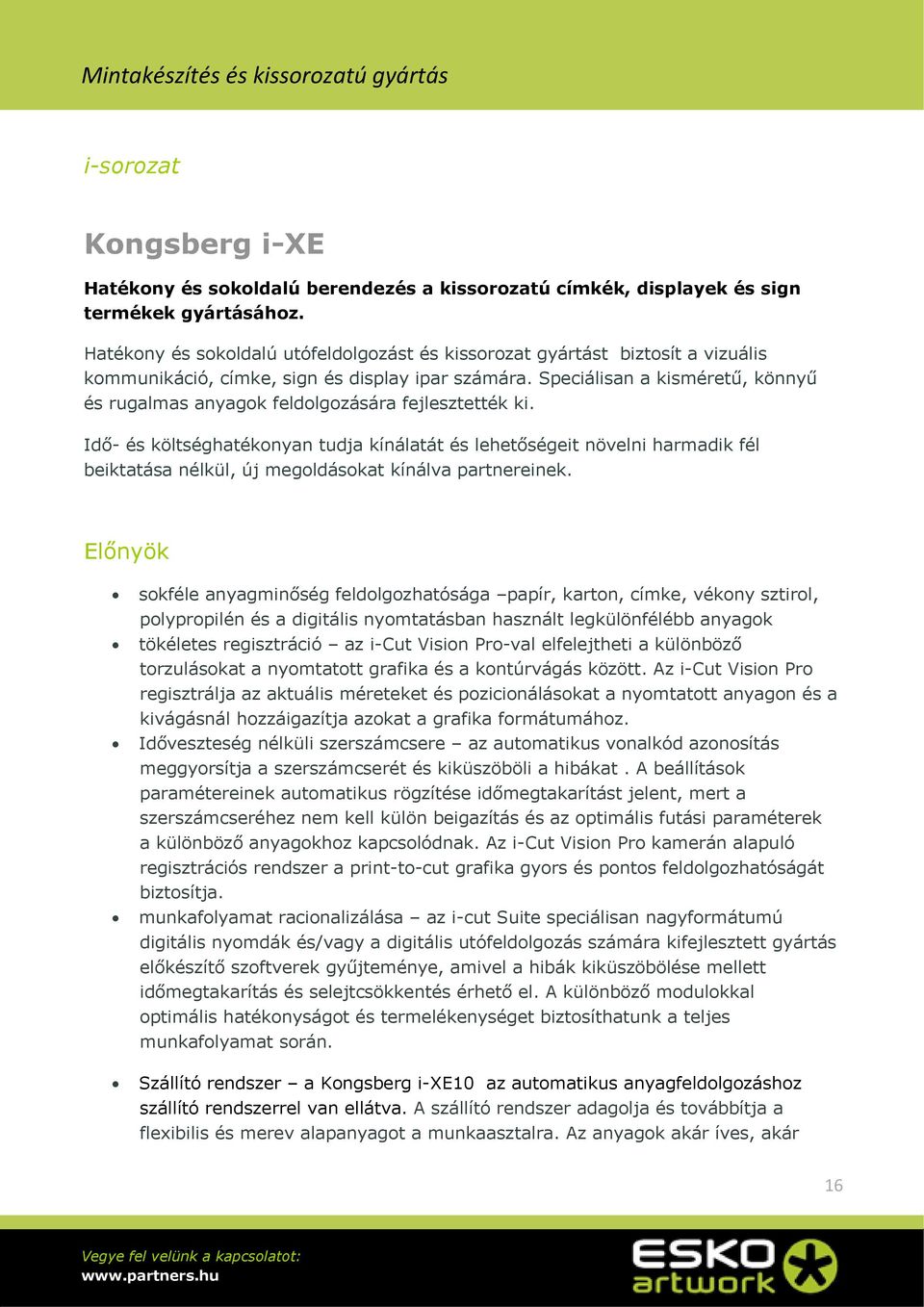

16 i-sorozat Kongsberg i-xe Hatékony és sokoldalú berendezés a kissorozatú címkék, displayek és sign termékek gyártásához. Hatékony és sokoldalú utófeldolgozást és kissorozat gyártást biztosít a vizuális kommunikáció, címke, sign és display ipar számára. Speciálisan a kisméretű, könnyű és rugalmas anyagok feldolgozására fejlesztették ki. Idő- és költséghatékonyan tudja kínálatát és lehetőségeit növelni harmadik fél beiktatása nélkül, új megoldásokat kínálva partnereinek. Előnyök sokféle anyagminőség feldolgozhatósága papír, karton, címke, vékony sztirol, polypropilén és a digitális nyomtatásban használt legkülönfélébb anyagok tökéletes regisztráció az i-cut Vision Pro-val elfelejtheti a különböző torzulásokat a nyomtatott grafika és a kontúrvágás között. Az i-cut Vision Pro regisztrálja az aktuális méreteket és pozicionálásokat a nyomtatott anyagon és a kivágásnál hozzáigazítja azokat a grafika formátumához. Időveszteség nélküli szerszámcsere az automatikus vonalkód azonosítás meggyorsítja a szerszámcserét és kiküszöböli a hibákat. A beállítások paramétereinek automatikus rögzítése időmegtakarítást jelent, mert a szerszámcseréhez nem kell külön beigazítás és az optimális futási paraméterek a különböző anyagokhoz kapcsolódnak. Az i-cut Vision Pro kamerán alapuló regisztrációs rendszer a print-to-cut grafika gyors és pontos feldolgozhatóságát biztosítja. munkafolyamat racionalizálása az i-cut Suite speciálisan nagyformátumú digitális nyomdák és/vagy a digitális utófeldolgozás számára kifejlesztett gyártás előkészítő szoftverek gyűjteménye, amivel a hibák kiküszöbölése mellett időmegtakarítás és selejtcsökkentés érhető el. A különböző modulokkal optimális hatékonyságot és termelékenységet biztosíthatunk a teljes munkafolyamat során. Szállító rendszer a Kongsberg i-xe10 az automatikus anyagfeldolgozáshoz szállító rendszerrel van ellátva. A szállító rendszer adagolja és továbbítja a flexibilis és merev alapanyagot a munkaasztalra. Az anyagok akár íves, akár 16

17 tekercses kiszerelésben továbbíthatók az asztalra, folyamatosan biztosítva a megszakítás nélküli termelést. A szállítószalag és az ívberakó működtetése teljesen integrált az i-cut munkafolyamatban, így csekély kezelői beavatkozás szükséges. A beállítások igen gyorsak és egyszerűek, az i-cut vizuális ellenőrzési/vezérlési lehetőségeivel a pontos anyag pozícionálás és kompenzálás megoldott, így a nyomtatás és a vágás összhangolt.a flexibilis anyagok folyamatosan adagolhatók az asztal elején elhelyezett tekercstartóról, míg a merev, íves anyagokat (45 kg-ig) automatikusan adagolja az ívberakó rendszer. A berakóval rendelkező, vagy nem rendelkező asztalokkal különösen hosszú táblák is feldolgozhatók. Eszközök A Kongsberg i- XE eszközkészlete szuper pontosságú villámgyors mozgást biztosít. Az eredmény? Megnövekedett termelékenység és minőség változatos anyagminőségek felhasználásával. Presscut tool (nyomásérzékeny vágóeszköz) beépített motorral biztosítja a gyors reagálást és pontos szerszámnyomást. A nyomás változtatható a munkafolyamat során, lehetővé téve a kiss-cutting és through-cutting alkalmazását ugyanazon terméknél. Varicut vágóeszköz - a vágási mélység szervo ellenőrzésével részleges mikrovágást tud végezni finom mélységtoleranciákkal és through-cuttingot ; különböző mélységeket lehet meghatározni a különböző vonalakhoz, ugyanazon terméknél. Static vágóeszköz - át tudja vágni a vékony, merev anyagokat, mint pl. a karton és polypropylene. Hiforce vágóeszköz - általános célú vágóeszköz a legkülönfélébb anyagok vágására alkalmas. Nagyobb nyomás is alkalmazható és széles késpenge választék áll rendelkezésre. Egy ellennyomó talp is hozzátartozik, ami biztosítja az anyag leszorítását. Crease vágóeszköz a 15 és 25 mm-es kerékkel könnyű a kartonok és hullámlemezek bígelése. A maximum 12 kg-os függőleges nyomással a legmerevebb lemezeket is megfelelően lehet bígelni. Vibracut vágóeszköz alkalmas háromrétegű, akár C hullámú lemezek és egyéb könnyű, hasonló vastagságú rostos anyagok vágásához. Hi-frequency vibracut vágóeszköz a Vibracut vágóeszköz egy speciális változata, ami különböző anyagok vágására alkalmas, mint pl. a hablemezek vagy magas hulladéktartalmú hullámkartonok. Kétszer magasabb frekvenciával és négyszer magasabb amplitúdóval működik. 17

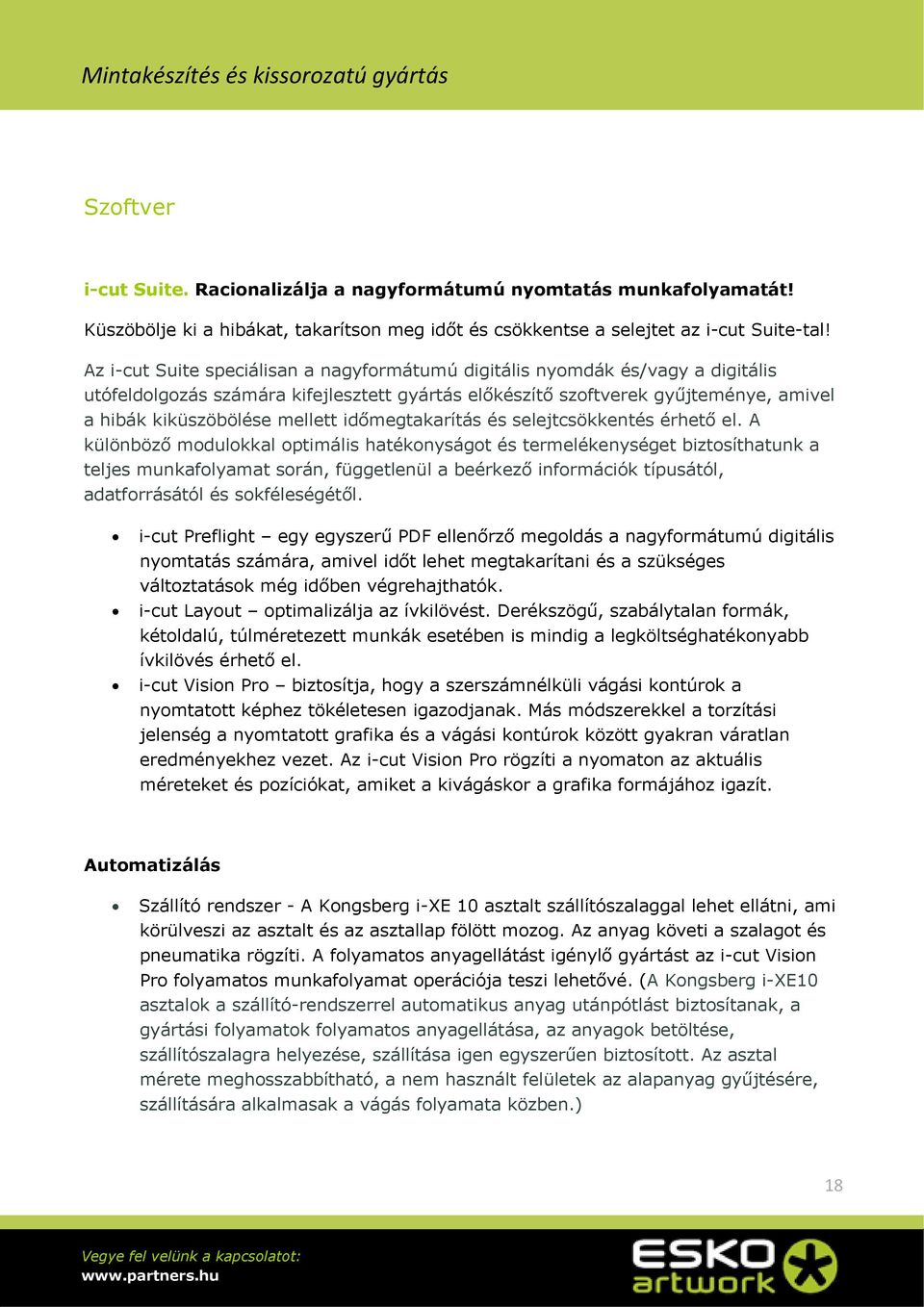

18 Szoftver i-cut Suite. Racionalizálja a nagyformátumú nyomtatás munkafolyamatát! Küszöbölje ki a hibákat, takarítson meg időt és csökkentse a selejtet az i-cut Suite-tal! Az i-cut Suite speciálisan a nagyformátumú digitális nyomdák és/vagy a digitális utófeldolgozás számára kifejlesztett gyártás előkészítő szoftverek gyűjteménye, amivel a hibák kiküszöbölése mellett időmegtakarítás és selejtcsökkentés érhető el. A különböző modulokkal optimális hatékonyságot és termelékenységet biztosíthatunk a teljes munkafolyamat során, függetlenül a beérkező információk típusától, adatforrásától és sokféleségétől. i-cut Preflight egy egyszerű PDF ellenőrző megoldás a nagyformátumú digitális nyomtatás számára, amivel időt lehet megtakarítani és a szükséges változtatások még időben végrehajthatók. i-cut Layout optimalizálja az ívkilövést. Derékszögű, szabálytalan formák, kétoldalú, túlméretezett munkák esetében is mindig a legköltséghatékonyabb ívkilövés érhető el. i-cut Vision Pro biztosítja, hogy a szerszámnélküli vágási kontúrok a nyomtatott képhez tökéletesen igazodjanak. Más módszerekkel a torzítási jelenség a nyomtatott grafika és a vágási kontúrok között gyakran váratlan eredményekhez vezet. Az i-cut Vision Pro rögzíti a nyomaton az aktuális méreteket és pozíciókat, amiket a kivágáskor a grafika formájához igazít. Automatizálás Szállító rendszer - A Kongsberg i-xe 10 asztalt szállítószalaggal lehet ellátni, ami körülveszi az asztalt és az asztallap fölött mozog. Az anyag követi a szalagot és pneumatika rögzíti. A folyamatos anyagellátást igénylő gyártást az i-cut Vision Pro folyamatos munkafolyamat operációja teszi lehetővé. (A Kongsberg i-xe10 asztalok a szállító-rendszerrel automatikus anyag utánpótlást biztosítanak, a gyártási folyamatok folyamatos anyagellátása, az anyagok betöltése, szállítószalagra helyezése, szállítása igen egyszerűen biztosított. Az asztal mérete meghosszabbítható, a nem használt felületek az alapanyag gyűjtésére, szállítására alkalmasak a vágás folyamata közben.) 18

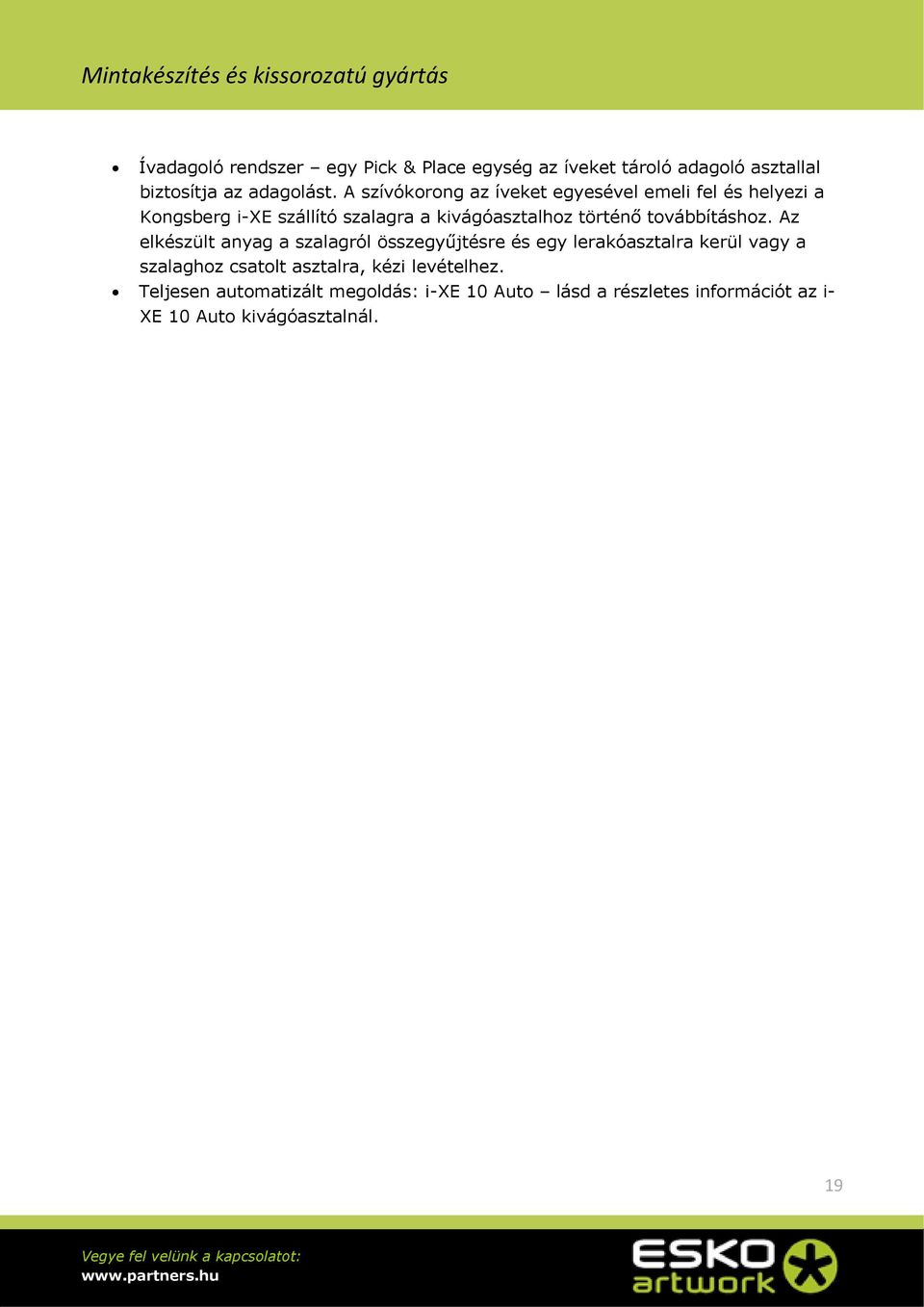

19 Ívadagoló rendszer egy Pick & Place egység az íveket tároló adagoló asztallal biztosítja az adagolást. A szívókorong az íveket egyesével emeli fel és helyezi a Kongsberg i-xe szállító szalagra a kivágóasztalhoz történő továbbításhoz. Az elkészült anyag a szalagról összegyűjtésre és egy lerakóasztalra kerül vagy a szalaghoz csatolt asztalra, kézi levételhez. Teljesen automatizált megoldás: i-xe 10 Auto lásd a részletes információt az i- XE 10 Auto kivágóasztalnál. 19

20 Kongsberg i-xe10 Auto A kissorozatú gyártás házhoz jön! Nyerjen új piacot, növelje kínálatát anélkül, hogy csökkentené nyereségességét! Különlegessé teheti portfolióját a kissorozatú gyártással, alvállalkozó bevonása nélkül is. A megoldás az i-xe10 Auto, ami automatizált gyártást tesz lehetővé, széles anyagválaszték esetében. A termelés és utófeldolgozás házon belüli megoldásával időt és pénzt takarít meg, mert a harmadik fél kiiktatásával a munkákat sokkal gyorsabban és önállóan lehet kivitelezni. Az i-xe10 Auto különlegesen sokoldalú berendezés, aminek segítségével bármivel meglepheti partnereit, amit csak kigondol. Előnyök Házon belüli termelés, költségcsökkentés Az új automatizált funkciókkal ellátott i-xe10 beredezéssel a digitális nyomdák a házon belüli utófeldolgozással jelentős költségcsökkentést és jóval rövidebb átfutási időt érhetnek el. Az adagoló rendszer automatikusan tölti fel és rendezi a nyomtatott anyagokat a kivágó asztalon. Az automatizált gyűjtő, lehetővé teszi az elkészült darabok folyamatos válogatását és egymásra helyezését. A rendszer a hulladék eltávolítását is automatikusan megoldja. Ennek eredményeként az asztal képes felügyelet nélkül dolgozni, mellyel jelentős munkaórák takaríthatók meg. Szállító rendszer a Kongsberg i-xe10 Auto az automatikus anyagfeldolgozáshoz szállító rendszerrel van ellátva. A szállító rendszer adagolja és továbbítja a flexibilis és merev alapanyagot a munkaasztalra. Az anyagok akár íves, akár tekercses kiszerelésben továbbíthatók az asztalra, folyamatosan biztosítva a megszakítás nélküli termelést. A szállítószalag és az ívberakó működtetése teljesen integrált az i-cut munkafolyamatban, így csekély kezelői beavatkozás szükséges. A beállítások igen gyorsak és egyszerűek, az i-cut vizuális ellenőrzési/vezérlési lehetőségeivel a pontos anyag pozícionálás és 20

21 kompenzálás megoldott, így a nyomtatás és a vágás összhangolt.a flexibilis anyagok folyamatosan adagolhatók az asztal elején elhelyezett tekercstartóról, míg a merev, íves anyagokat (45 kg-ig) automatikusan adagolja az ívberakó rendszer. A berakóval rendelkező, vagy nem rendelkező asztalokkal különösen hosszú táblák is feldolgozhatók. Az i-xe Auto val meggyőző eredményeket érhet el a vékony mázolt és mázolatlan papíroktól, kartonoktól a vékony műanyagokon, az öntapadó vinileken, a vékony polikarbonátokon keresztül sok egyéb anyag utófeldolgozásában, akár kissorozatban történő gyártással is: contour cut letters méretezett képeslapok formázott névkártyák, különféle poszterek, kreatív direct mail termékek, speciális tervek, esküvői és kreatív meghívók, kisebb méretű papír dobozok, árcímkék, papír/műanyag sign-ok polc beszélők, ceiling danglers, más kisformátumú POP-k válaszlevelezőlapok címkék Eszközök Az eszközök installálása és karbantartása egyszerű. Villámgyors mozgásuk tökéletes pontossággal kombinálva növeli az utófeldolgozás termelékenységét és minőségét. Nagysebességű ívadagoló ideális a kisméretű digitális vagy szitanyomású anyagokhoz. Nagyon gyors beállítási idő, széleskörű felhasználhatóság a különféle anyagoknál, gyors átállás lehetősége kézi vagy tekercses adagolásra Nagysebességű rakatoló szétválasztja a kivágott grafikát a selejttől, könnyen programozható a különböző alkalmazásokhoz 21

22 Szoftver A Kongsberg i-xe10 Auto tökéletes szoftverrel rendelkezik, ami biztosítja a zökkenőmentes, megbízható és mindenek előtt optimális gyártási folyamatot, a szükséges műveletek felügyeletével. A strutúrális és grafikai tervezéstől, a PDF ellenőrzésén át az intelligens nestingig és az i-cut Vision Pro pontosságával történő kreatív utófeldolgozásig az EskoArtwork biztosítja a szükséges szoftver eszközöket, modulárisan bővíthető formában. 22

23 Kongsberg i-xl Kongsberg i-xl a nagyformátumú digitális nyomtatás, display-készítés egyedülálló utófeldolgozási megoldása a feldolgozható anyagok széles választéka, az automatizáltság, a felülmúlhatatlan termelékenység és kiváló pontosság miatt. Az asztal könnyen kezelhető és sokoldalú alkalmazást biztosító kiváló és hosszú élettartamú szerszámokkal van ellátva. A tökéletes regisztrációt biztosító szerszámokkal a Kongsberg i-xl asztal ideális berendezés a legváltozatosabb anyagok feldolgozására a papírtól, sztirén PVC- től és hablemezektől kezdve a legigényesebb feldolgozást igénylő akril és környezetbarát lemezekig, utolérhetelen termelékenységgel és sokoldalúsággal Előnyök sokféle anyagminőség feldolgozhatósága papír, karton, címke, vékony sztirol, polypropilén és a digitális nyomtatásban használt legkülönfélébb anyagok tökéletes regisztráció az i-cut Vision Pro-val elfelejtheti a különböző torzulásokat a nyomtatott grafika és a kontúrvágás között. Az i-cut Vision Pro regisztrálja az aktuális mérteket és pozicionálásokat a nyomtatott anyagon és a kivágásnál hozzáigazítja azokat a grafika formátumához. Időveszteség nélküli szerszámcsere az automatikus vonalkódazonosítás meggyorsítja a szerszámcserét és kiküszöböli a hibákat. A beállítások paramétereinek automatikus rögzítése időmegtakarítást jelent, mert a szerszámcseréhez nem kell külön beigazítás és az optimális futási paraméterek a különböző anyagokhoz kapcsolódnak. Az i-cut Vision Pro kamerán alapuló regisztrációs rendszer a print-to-cut grafika gyors és pontos feldolgozhatóságát biztosítja. munkafolyamat racionalizálása az i-cut Suite speciálisan nagyformátumú digitális nyomdák és/vagy a digitális utófeldolgozás számára kifejlesztett gyártáselőkészítő szoftverek gyűjteménye, amivel hibák kiküszöbölée mellett időmegtakarítás és selejtcsökkentés érhető el. A különböző modulokkal optimális hatékonyságot és termelékenységet biztosíthatunk a teljes munkafolyamat során. az automatikus alapanyag adagoló- és szállítószalag rendszer - 23

24 Eszközök A csomagolástechnikában alkalmazott anyagok választéka egyre nagyobb és összetettebb, de a Kongsberg XL-sorozat eszközei között biztosan megtalálható a szükséges típus. A széles választékú eszközökkel pontos és gyors vágás, marás, biegelés és rajzolás lehetséges különböző anyagokon. A FlexiHead sokoldalúságával karton és hullámkarton feldolgozáshoz, vinil-ek, műanyagok, hablemezek és farost vágásához ideális, míg a főként a signiparágat megcélzó MultiCut fejjel a nagyteljesítményű marófejnek köszönhetően a FlexiHead lehetőségeihez képest merev anyagok széles skálája is megmunkálható (pl. akril, MDF, rétegelt lemez, dibond, stb.). A MultiCut marási, fúrási, vésési, körbevágási műveleteit hatékony léghűtés és elszívás egészíti ki. A nagyteljesítményű maróorsó ( RPM-ig) a POP display és sign gyártók részére a legsokoldalúbb lehetőségeket kínálja. A kitűnő PowerHead segítségével kifejezetten erős anyagok feldolgozása lehetséges, úgymint hullámlemez, szürkelemez. Az alapeszközökön túl 150 mm átmérőjű biegelőkerék és megnövelt nyomóerő áll rendelkezésre, illetve a V- Notch késsel 45 -os vágást is készíthetünk különösen vastag anyagokhoz. A FoamHead eszközfej habok és méhsejt-karton anyagok megmunkálására lett kifejlesztve, a fixen beépített vágóeszközzel 86 mm vastag anyagok vághatók, míg a vékonyabb habok (max. 30 mm-ig) FlexiHead-del is megmunkálhatók. Speciálisan tervezett kések és bigelők az igényes minőségű kartondobozok gyártásához nyújtanak kiváló lehetőséget. Szoftver Racionalizálja a nagyformátumú nyomtatás munkafolyamatát! Küszöbölje ki a hibákat, takarítson meg időt és csökkentse a selejtet az i-cut Suite-tal! Az i-cut Suite speciálisan a nagyformátumú digitális nyomdák és/vagy a digitális utófeldolgozás számára kifejlesztett gyártáselőkészítő szoftverek gyűjteménye, amivel a hibák kiküszöbölése mellett időmegtakarítás és selejtcsökkentés érhető el. A különböző modulokkal optimális hatékonyságot és termelékenységet biztosíthatunk a teljes munkafolyamat során, függetlenül a beérkező információk típusától, adatforrásától és sokféleségétől. 24

25 i-cut Preflight egy egyszerű PDF ellenőrző megoldás a nagyformátumú digitális nyomtatás számára, amivel időt lehet megtakarítani és a szükséges változtatások még időben végrehajthatók. i-cut Layout optimalizálja az ívkilövést. Derékszögű, szabálytalan formák, kétoldalú, túlméretezett munkák esetében is mindig a legköltséghatékonyabb ívkilövés érhető el. i-cut Vision Pro biztosítja, hogy a szerszámnélküli vágási kontúrok a nyomtatott képhez tökéletesen igazodjanak. Más módszerekkel a torzítási jelenség a nyomtatott grafika és a vágási kontúrok között gyakran váratlan eredményekhez vezet. Az i-cut Vision Pro rögzíti a nyomaton az aktuális méreteket és pozicíókat, amiket a kivágáskor a grafika formájához igazít. 25

26 Kongsberg i-xp Kiváló kivágóasztal a sign és POP iparág számára A Kongsberg i- XP a digitális kivágó asztal a termelékenység egy új minőségét kínálja. Masszív felépítésének köszönhetően a legnagyobb kihívást jelentő anyagok pontos feldolgozhatóságát is biztosítja és lehetővé teszi a folyamatos, 24/7 gyártást is, kiküszöbölve ezzel az utófeldolgozás szűk keresztmetszetét. A berendezés tervezésének egyik fő szempontja az volt, hogy a rendelkezésre álló eszközökkel együttesen kezelni tudja a csomagolóanyagok, POP termékek és displayek gyártása során felhasznált hullámkarton és más merev vagy tekercses anyagokat. Előnyök Nagy termelékenység a Kongsberg XP vel lehetősége van az egydarabos mintakészítéstől akár napi 1000 db-os gyártásra is. Termelékenysége és gyors szerszámcserélhetősége biztosítja a határidőre történő teljesítést még komplex munkák esetében is.a Kongsberg XP teljesítménye új minőséget képvisel a digitális kivágóasztalok kategóriájában, messze felülmúlva a piacon jelenlévő (versenytárs) berendezések által nyújtott teljesítményszintet. A teljesítmény nemcsak a vágási sebességet, hanem az előkészítési időt, a függőleges mozgás gyorsaságát, a holtidőt és a szerszámcsere időigényét is jelenti. sokféle anyagminőség feldolgozhatósága papír, karton, címke, vékony sztirol, polypropilén és a digitális nyomtatásban használt legkülönfélébb anyagok tökéletes regisztráció az i-cut Vision Pro-val elfelejtheti a különböző torzulásokat a nyomtatott grafika és a kontúrvágás között. Az i-cut Vision Pro regisztrálja az aktuális mérteket és pozicionálásokat a nyomtatott anyagon és a kivágásnál hozzáigazítja azokat a grafika formátumához. Időveszteség nélküli szerszámcsere az automatikus vonalkódazonosítás meggyorsítja a szerszámcserét és kiküszöböli a hibákat. A beállítások paramétereinek automatikus rögzítése időmegtakarítást jelent, mert a szerszámcseréhez nem kell külön beigazítás és az optimális futási paraméterek a különböző anyagokhoz kapcsolódnak. Az i-cut Vision Pro kamerán alapuló 26

27 regisztrációs rendszer a print-to-cut grafika gyors és pontos feldolgozhatóságát biztosítja. munkafolyamat racionalizálása az i-cut Suite speciálisan nagyformátumú digitális nyomdák és/vagy a digitális utófeldolgozás számára kifejlesztett gyártáselőkészítő szoftverek gyűjteménye, amivel hibák kiküszöbölée mellett időmegtakarítás és selejtcsökkentés érhető el. A különböző modulokkal optimális hatékonyságot és termelékenységet biztosíthatunk a teljes munkafolyamat során felhasználóbarát kezelhetőség az asztalfelület minden irányból akadálytalanul elérhető, csendes működés, nemzetközi szabványnak megfelelő nagyon hatékony biztonsági rendszer Eszközök különlegesen gazdag eszközrendszer a sign és POP termékek gyártásához változatos és különböző tulajdonságokkal rendelkező anyagokat kell feldolgozni, amit a Kongsberg i-xp gazdag eszközválasztékával könnyen és pontosan lehet végezni. új színvonal a vágásban és marásban számos anyagot csúcsteljesítménnyel, 100m/perc sebességgel és 100m/perc alapfordulati járatszámmal lehet vágni, ami a berendezést még hatékonyabbá teszi olyan anyagok esetében is, amiknek a feldolgozása alacsonyabb sebességet igényelne. Sok egyéb paraméter is lényeges a termelékenység szempontjából, így pl. a rendkivüli, 1.5 G-s gyorsulás, ami 8 cm (3,2 ) csúcssebességet eredményez, a kapcsolóval működő fúró bit csere és az intelligens szerszámrendszer, ami automatikusan alkalmazza a beállítási paramétereket. időveszteség nélküli szerszámcsere könnyű és nagyon gyors: a fúrófej csere pl. 20 másodperc (beleértve a kalibrálást is) alatt elvégezhető. A rendszer az elektronikus azonosító segítségével automatikusan felismeri a szerszámot. Az Automatic Tool Leveling: egy beépített egység, amely automatikusan kalibrálja az aktuális eszköz magasságát, biztosítva ezzel az eszközök és marószárak gyors cseréjét. Az ATL biztosítja a gép működésének folyamatos pontosságát és megóvja a költséges kezelési hibáktól. A kések, fúrók és marófejek cseréje nem lassítja a termelést és biztonságossá teszik azt az emberi hibák kiküszöbölésével. 27

28 Szoftver Integráció az ARTIOSCAD-del -páratlan CAD/CAM együttműködés Az ArtiosCAD a világ legnépszerűbb strukturális tervezőszoftvere, amely a csomagolóipar számára készült. Az ARTIOSCAD összekapcsolása a Kongsberg XE kivágóasztalrel növeli a hatékonyságot és minőséget. Az integrált CAD/CAM megoldás minimalizálja a táblakészítési időt, nagyobb információelérhetőséget tesz lehetővé és biztosítja, hogy a vonaltípusokat és a CAD funkciókat megfelelően kezelje a táblaellenőrző szoftver; nincs szükség speciális vektor fájlra a táblakészítéshez. i-cut Suite. Racionalizálja a nagyformátumú nyomtatás munkafolyamatát! Küszöbölje ki a hibákat, takarítson meg időt és csökkentse a selejtet az i-cut Suite-tal! Az i-cut Suite speciálisan a nagyformátumú digitális nyomdák és/vagy a digitális utófeldolgozás számára kifejlesztett gyártáselőkészítő szoftverek gyűjteménye, amivel a hibák kiküszöbölése mellett időmegtakarítás és selejtcsökkentés érhető el. A különböző modulokkal optimális hatékonyságot és termelékenységet biztosíthatunk a teljes munkafolyamat során, függetlenül a beérkező információk típusától, adatforrásától és sokféleségétől. i-cut Preflight egy egyszerű PDF ellenőrző megoldás a nagyformátumú digitális nyomtatás számára, amivel időt lehet megtakarítani és a szükséges változtatások még időben végrehajthatók. i-cut Layout optimalizálja az ívkilövést. Derékszögű, szabálytalan formák, kétoldalú, túlméretezett munkák esetében is mindig a legköltséghatékonyabb ívkilövés érhető el. i-cut Vision Pro biztosítja, hogy a szerszámnélküli vágási kontúrok a nyomtatott képhez tökéletesen igazodjanak. Más módszerekkel a torzítási jelenség a nyomtatott grafika és a vágási kontúrok között gyakran váratlan eredményekhez vezet. Az i-cut Vision Pro rögzíti a nyomaton az aktuális méreteket és pozíciókat, amiket a kivágáskor a grafika formájához igazít. KKONG 28
