1 A TISZA FOLYÓ MODELLEZÉSE EGYDIMENZIÓS HIDRODINAMIKAI MODELLEL TISZA-VÖLGYI MŰHELY alapító konferencia Szolnok, március 30. Dr. Kovács Sándor KÖTIKÖVIZIG

2

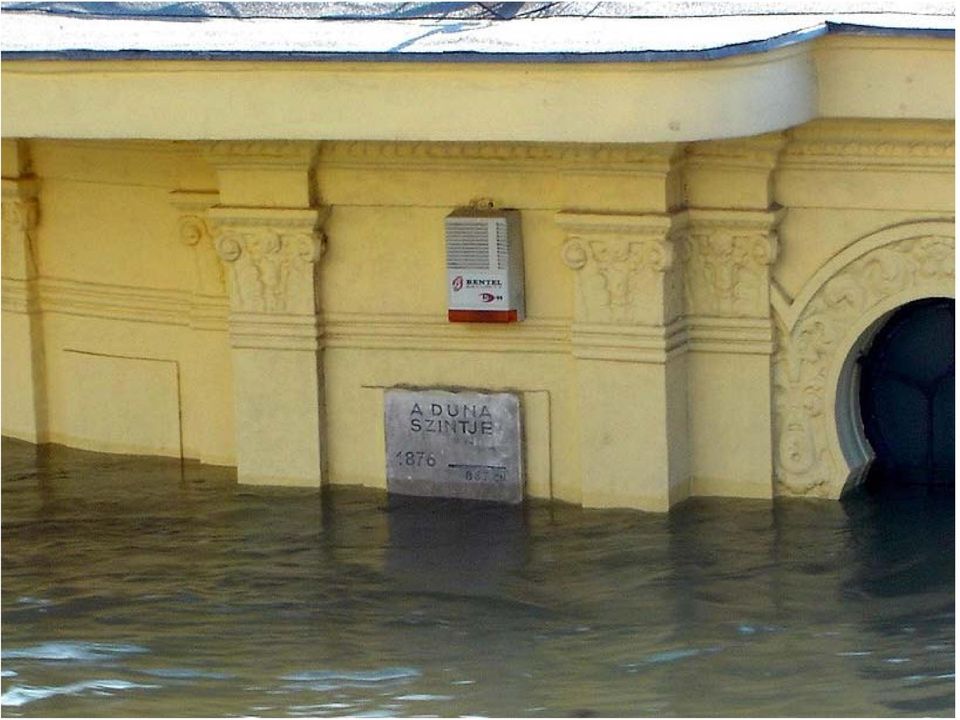

3

4 VÍZÁLLÁSOK PASSAUNÁL

5

6

7

8 Árvízcsúcsok növekedése a Tiszán ÉVEK TIVA- DAR VÁSÁROS - NAMÉNY ZÁHONY DOMBRÁD TOKAJ TISZA- FÜRED TISZABŐ SZOLNOK CSONG- RÁD SZEGED Új maximumok száma után

9

10

11 A VÍZGYV ZGYŰJTŐ TÉLEN, UKRAJNA

12 A FEKET- ÉS S A FEHÉR-TISZA TALÁLKOZ LKOZÁSA, UKRAJNA

13 Borzsa völgye, Ukrajna

14 TIVADARI HÍD H D SZELVÉNYE

15 TIVADARI HÍD H D SZELVÉNYE márciusm

16 Foto: Vakj Ödön A SZOLNOKI HÍD SZELVÉNYE BRIDGE PROFILE, SZOLNOK

17 SZOLNOKI HÍD H D SZELVÉNYE április

18 Alsó-Tisza vidéki KörnyezetvK rnyezetvédelmi és s Vízügyi V Igazgatóság árvízvédelmi szakasz Szeged Eddig soha nem látott vízállás a vízmércén (1009 cm)

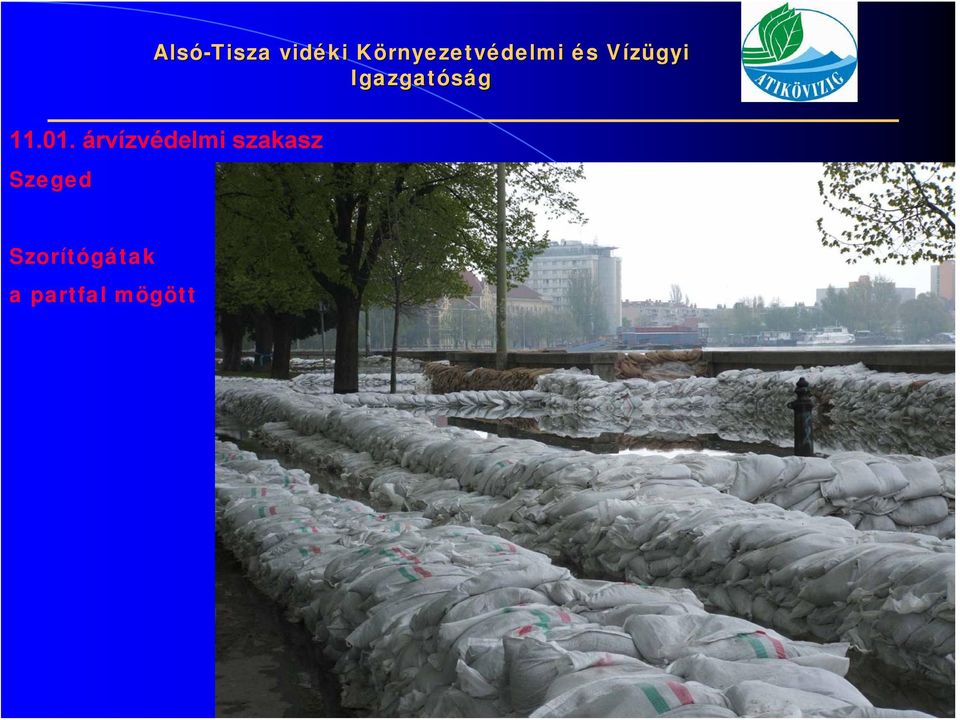

19 Alsó-Tisza vidéki KörnyezetvK rnyezetvédelmi és s Vízügyi V Igazgatóság árvízvédelmi szakasz Szeged Szorítógátak a partfal mögött

20 A TISZA LÁTKL TKÉPE ZENTÁNÁL, SZERBIA VIEW OF THE TISZA AT ZENTA, SERBIA

21 TISZA A TÖRÖK-BECSEI T VÍZLV ZLÉPCSŐNÉL

22 1840 Szabályozás előtt

23 1840 Szabályozás előtt 1890 Mederátvágások után

24 1840 Szabályozás előtt 1890 Mederátvágások után 1930 Töltés építések után Vízjárta terület Hajdan: ~ km 2 és most: ~ km 2

25 Többszörösen erősített Tisza-völgyi gát keresztmetszete

26 SZOLNOK ÉS TÉRSÉGE AZ 1. KATONAI ( ) TÉRKÉPEN FIRST MILITARY SURVEY

27 SZOLNOK ÉS TÉRSÉGE A HAJDAN (1830.) ÉS MOST (1890.) TÉRKÉPEN

28 ORTOFOTO 2001.

29 Digital Terrain Model 2001 (DTM)

30 JELENLEGI ÉPÍTMÉNYEK AZ ELSŐ KATONAI TÉRKÉPEN Mesterséges beavatkozások: - töltés nyomvonal áthelyezése, - meder és hullámtéri hidak, - nyárigátak építése, magasítása, - tuskógátak, - hétvégi üdülők, - hullámtéri területhasználat változása. Természetes jelenségek: -sűrű erdő, áthatolhatatlan növényzet a hullámtéren, - középvízi meder keresztmetszet csökkenése, - övzátony emelkedése, - hordalékkúpok, kisebb szigetek kialakulása.

31 A TISZA HULLÁMTERE NAPJAINKBAN

32 Árvízszintek 1%-os valószínűsége Tisza, Szolnok eredeti adatsor cm gátszakadások figyelembevételével cm Öblőzetek betöltésezése 1939-ig (+30 cm) A hullámtéren bekövetkezett változások a Közép-Tiszán (szűkületek, nyárigátak, hullámtéri erdők, +40 cm) Az előtti 750 cm feletti árhullámok módosítása között között évi maximumokból számított 961 metszék módszer alapján a 650 cm feletti árhullámokból 1008 évi maximumokból számított metszék módszer alapján a 650 cm feletti árhullámokból

33 Árvízszintek 1%-os valószínűsége Tisza, Szolnok cm 1061 cm 1081 cm (H max = 909 cm) (H max = 1041 cm)

34 ÁRHULLÁMOK TARTÓSSÁGA NAPOKBAN, EGY ÉVRE VONATKOZTATVA Tisza, Szolnok között Időszak 650 cm felett 700 cm felett 750 cm felett 800 cm felett 850 cm felett 900 cm felett 950 cm felett 1000 cm felett

35 Árvízhozamok 1%-os valószínűsége Tisza, Kisköre, Szolnok Kisköre Szolnok 3095 m3/sec 2885 m3/sec (Q max =2910 m 3 /sec) (Q max =2610 m 3 /sec)

36 HEC-RAS, River Analysis System By WEST Consultants, Inc. Working with HEC-RAS: An Overview Note: Development of HEC-RAS is conducted at the U.S. Army Corps of Engineers Hydrologic Engineering Center in Davis, California. This document is property of WEST Consultants, Inc., and is not to be duplicated without prior consent.

37 United States Army Corps of Engineers, Hydrologic Engineering Center (HEC) Egyesült Államok Katonai Mérnöki Kara, Vízügyi Mérnöki Központ Alapitás dátuma fő,, ebből l 24 főf mérnök és programozó Célok - Vízügyi programok kifejlesztése se, Oktatás

38 Környezetvédelem Hidrológia Hidraulika Árvizkárokrok Tározó rendszerek

39 River Analysis System, HEC-RAS 1-Dimensional hydraulics program Computes river stages, velocities, (and other variables), and inundated areas given streamflow and geometry. Steady and Unsteady Flow Has WQ, temperature, and sediment transport capabilities Interfacing with 2-D overland flow RAS Mapper Flow Water depth?

40 Introduction What is HEC-RAS? An integrated package of hydraulic analysis programs Uses Graphical User Interface (GUI) What can HEC-RAS do? Steady flow water surface profiles Unsteady flow water surface profile Hydraulic design functions Bridge scour Uniform Flow Stable channel design Sediment transport capacity Sediment Impact Assessment (SIAM) Sediment analysis Water quality (temperature) analysis

41 X-Y-Z Perspective Plot Plotting options: Specifying starting and ending crosssections Rotation Vary the horizontal to vertical ratio Multiple profiles can be overlaid on the cross section data. The graphic can be printed or sent through the Windows Clipboard to other programs.

42 Hydrologic Engineering Center US Army Corps of Engineers, Institute for Water Resources (IWR), Davis, CA 32 permanent staff (24 engineers) Christopher N. Dunn, P.E., Director ( )

43

44

45 Keresztszelvény Vásárosnaménynél ( fkm) 2006_Tiszabecs_Titel Plan: 2006_Tiszabecs_Titel+Tur 5/31/2009 River = Tisza Reach = Olcsva-Vnameny RS = BR Vasarosnamenyi kozuti hid Legend WS Max WS Crit Max WS Ground Bank Sta 110 Elevation (m) Station (m)

46 Keresztszelvény Tokajnál ( fkm)

47 Keresztszelvény a Szolnoknál ( fkm)

48 Keresztszelvény a Szegednél ( fkm) 2006_Tiszabecs_Titel Plan: 2006_Tiszabecs_Titel+Tur 5/31/2009 River = Tisza Reach = Szeged-Titel RS = BR Szegedi regi kozuti hid Legend WS Max WS Crit Max WS Ground Bank Sta 80 Elevation (m) Station (m)

49 Keresztszelvény a Zentánál ( fkm) 2006_Tiszabecs_Titel Plan: 2006_Tiszabecs_Titel+Tur 5/31/2009 River = Tisza Reach = Szeged-Titel RS = BR Zenta kozuti hid Legend WS Max WS Crit Max WS Ground Bank Sta 80 Elevation (m) Station (m)

50 Keresztszelvény Titelnél (9.800 fkm) _Tiszabecs_Titel Plan: 2006_Tiszabecs_Titel+Tur 5/31/2009 River = Tisza Reach = Szeged-Titel RS = TITEL Legend WS Max WS Crit Max WS Ground Bank Sta Elevation (m) Station (m)

51 Keresztszelvények a Vezsenyi kanyarban

52 Keresztszelvények meghatározása a DTM-ből

53 Területhasználat lehatárolása a Tiszán

54 KÖZÉP-TISZAI ÁRAPASZTÓ TÁROZÓK A MODELLBEN

55 Cigándi tározó térfogatgörbéje és a műtárgy a modellben

56 AZ 1D HIDRODINAMIKAI MODELL VÍZRAJZI HÁLÓZATA

57 Árvízszint csökkentés sematikus ábrázolása vízállás (cm) 1100 csapadék (mm) Szolnok H=MÁSZ 961 cm 17 nap Felső-Tisza csapadék

58

59 Tiszaroffi tározó megnyitás Északi műtárgy június :00

60

61

62

63

64

65

66 Árhullámok a Tiszán és években vízállás (cm) csapadék (mm) Szolnok 1888 árhullám/2000 meder Vásárosnamény 1888 Szolnok Szolnok Vásárosnamény Felső-Tisza csapadék (mm),

67 Zádor-híd
