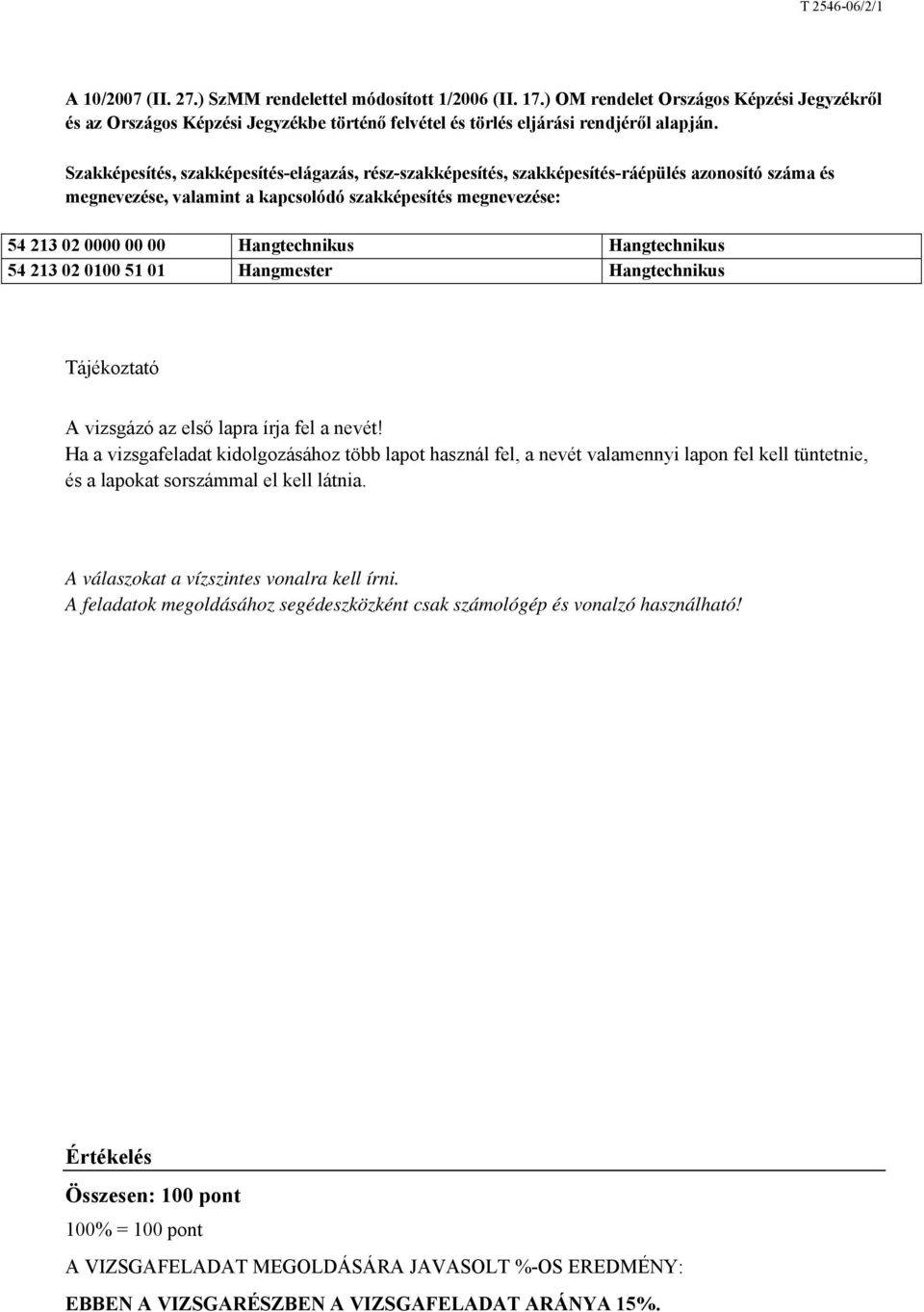

1 A 10/2007 (II. 27.) SzMM rendelettel módosított 1/2006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Hangtechnikus Hangtechnikus Hangmester Hangtechnikus Tájékoztató A vizsgázó az első lapra írja fel a nevét! Ha a vizsgafeladat kidolgozásához több lapot használ fel, a nevét valamennyi lapon fel kell tüntetnie, és a lapokat sorszámmal el kell látnia. A válaszokat a vízszintes vonalra kell írni. A feladatok megoldásához segédeszközként csak számológép és vonalzó használható! Értékelés Összesen: 100 pont 100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 15%.

Hangtechnikus 54 213 02 0100 51 01 Hangmester Hangtechnikus Tájékoztató A vizsgázó az első lapra írja fel a nevét!

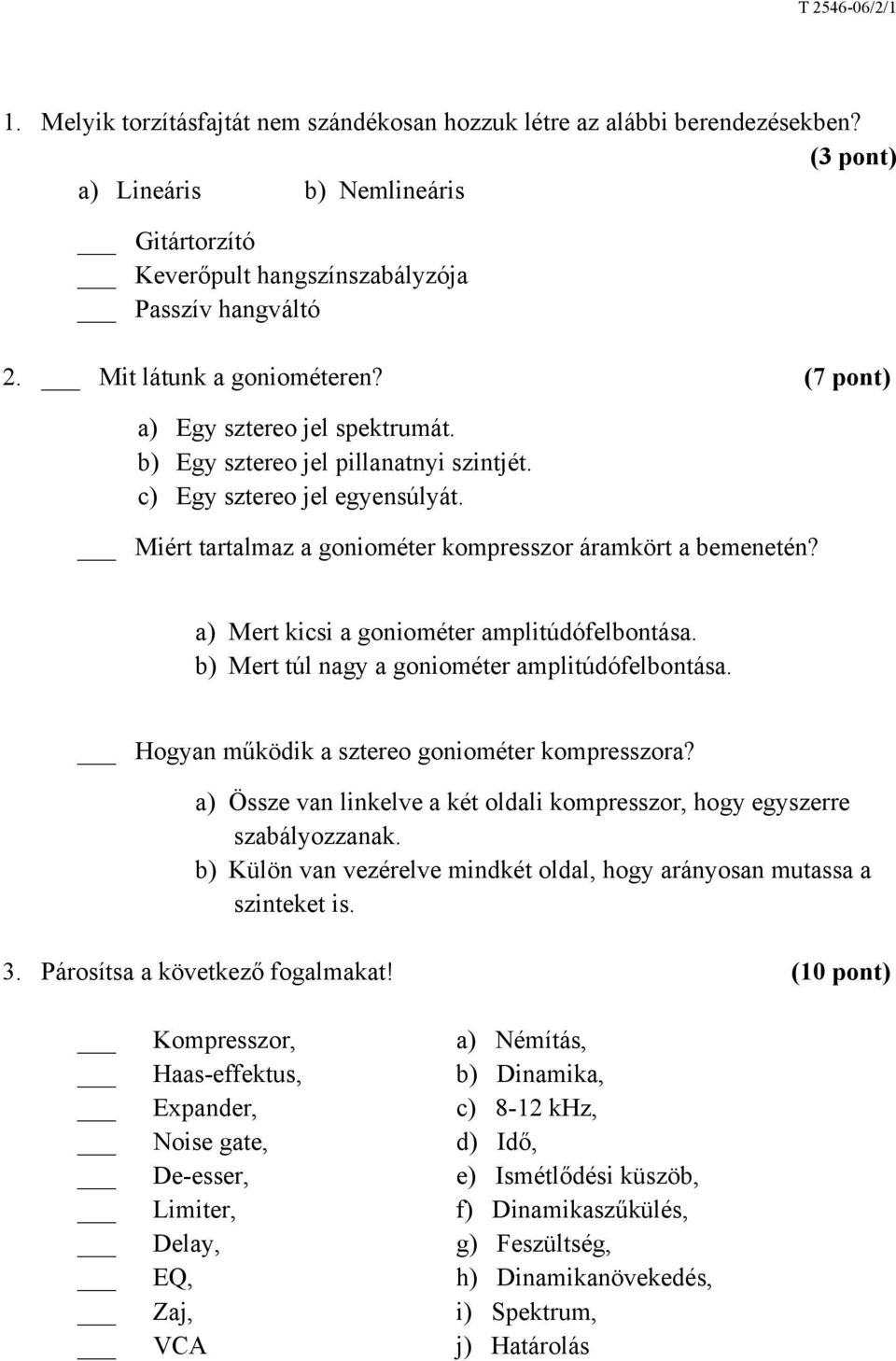

2 1. Melyik torzításfajtát nem szándékosan hozzuk létre az alábbi berendezésekben? (3 pont) a) Lineáris b) Nemlineáris Gitártorzító Keverőpult hangszínszabályzója Passzív hangváltó 2. Mit látunk a goniométeren? (7 pont) a) Egy sztereo jel spektrumát. b) Egy sztereo jel pillanatnyi szintjét. c) Egy sztereo jel egyensúlyát. Miért tartalmaz a goniométer kompresszor áramkört a bemenetén? a) Mert kicsi a goniométer amplitúdófelbontása. b) Mert túl nagy a goniométer amplitúdófelbontása. Hogyan működik a sztereo goniométer kompresszora? a) Össze van linkelve a két oldali kompresszor, hogy egyszerre szabályozzanak. b) Külön van vezérelve mindkét oldal, hogy arányosan mutassa a szinteket is. 3. Párosítsa a következő fogalmakat! (10 pont) Kompresszor, a) Némítás, Haas-effektus, b) Dinamika, Expander, c) 8-12 khz, Noise gate, d) Idő, De-esser, e) Ismétlődési küszöb, Limiter, f) Dinamikaszűkülés, Delay, g) Feszültség, EQ, h) Dinamikanövekedés, Zaj, i) Spektrum, VCA j) Határolás

Miért tartalmaz a goniométer kompresszor áramkört a bemenetén? a) Mert kicsi a goniométer amplitúdófelbontása. b) Mert túl nagy a goniométer amplitúdófelbontása.

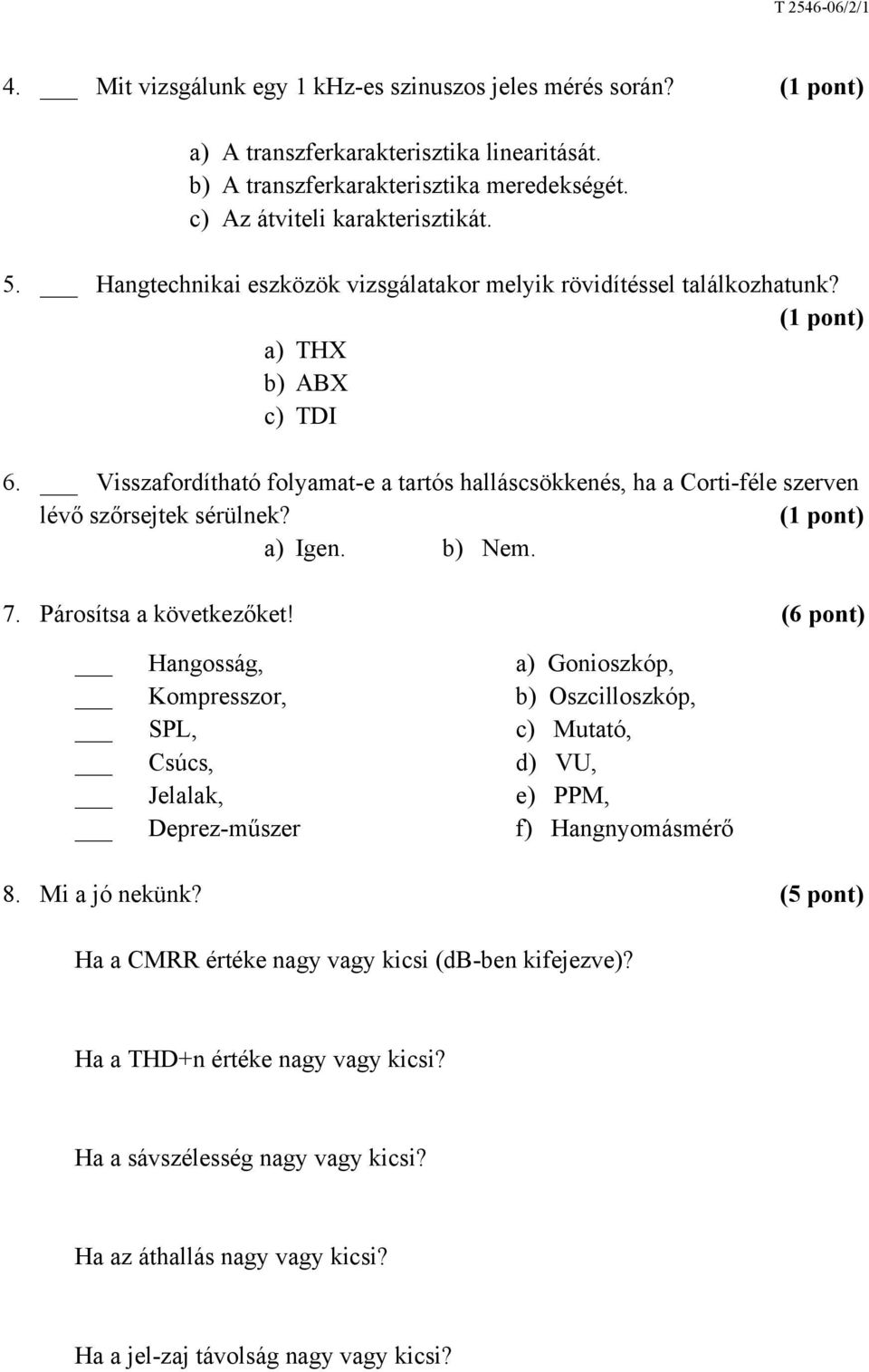

3 4. Mit vizsgálunk egy 1 khz-es szinuszos jeles mérés során? a) A transzferkarakterisztika linearitását. b) A transzferkarakterisztika meredekségét. c) Az átviteli karakterisztikát. 5. Hangtechnikai eszközök vizsgálatakor melyik rövidítéssel találkozhatunk? a) THX b) ABX c) TDI 6. Visszafordítható folyamat-e a tartós halláscsökkenés, ha a Corti-féle szerven lévő szőrsejtek sérülnek? a) Igen. b) Nem. 7. Párosítsa a következőket! (6 pont) Hangosság, a) Gonioszkóp, Kompresszor, b) Oszcilloszkóp, SPL, c) Mutató, Csúcs, d) VU, Jelalak, e) PPM, Deprez-műszer f) Hangnyomásmérő 8. Mi a jó nekünk? (5 pont) Ha a CMRR értéke nagy vagy kicsi (db-ben kifejezve)? Ha a THD+n értéke nagy vagy kicsi? Ha a sávszélesség nagy vagy kicsi? Ha az áthallás nagy vagy kicsi? Ha a jel-zaj távolság nagy vagy kicsi?

a) Igen. b) Nem. 7. Párosítsa a következőket! (6 pont) Hangosság, a) Gonioszkóp, Kompresszor, b) Oszcilloszkóp, SPL, c) Mutató, Csúcs, d) VU, Jelalak, e) PPM, Deprez-műszer f) Hangnyomásmérő 8.

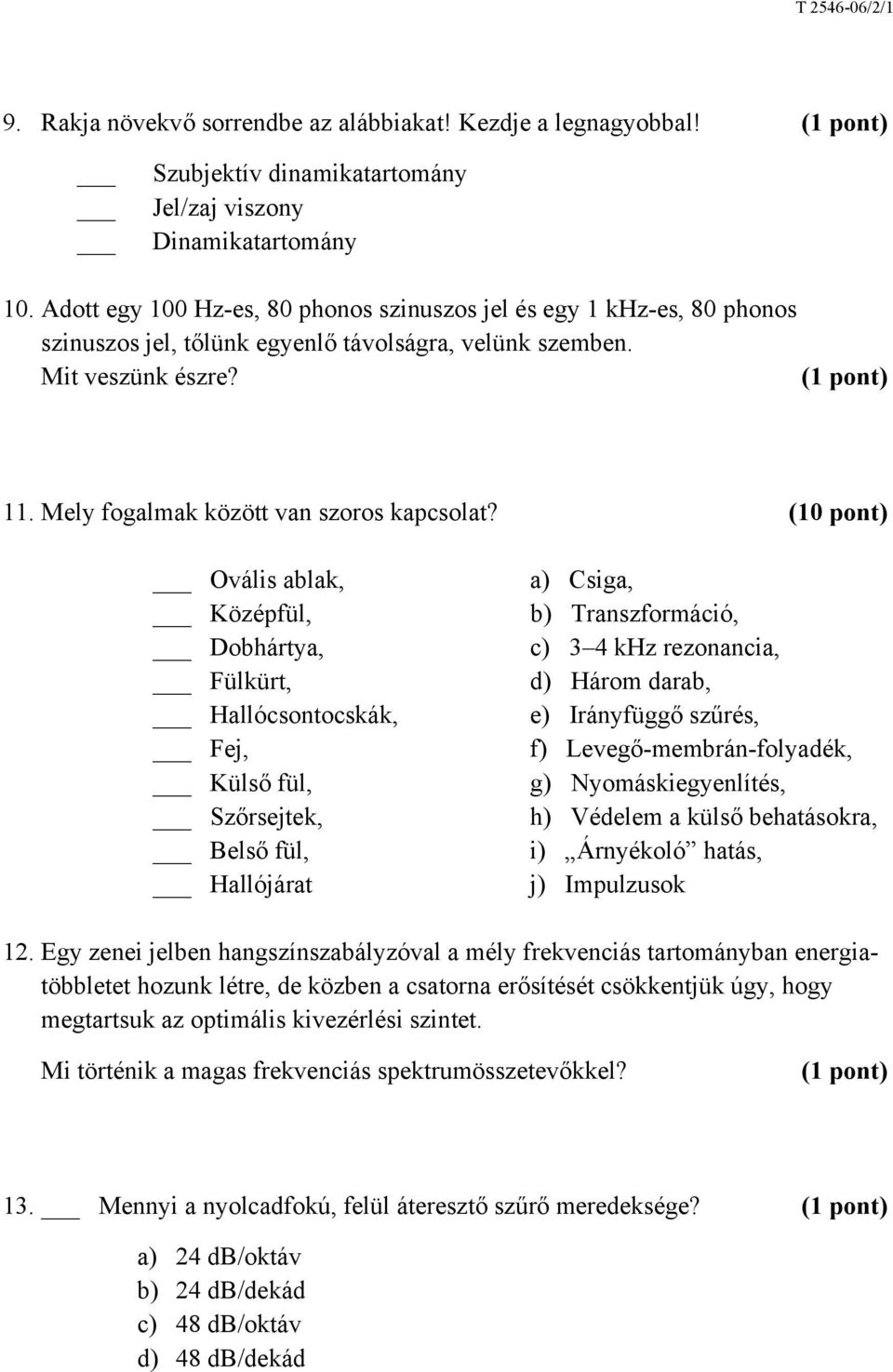

4 9. Rakja növekvő sorrendbe az alábbiakat! Kezdje a legnagyobbal! Szubjektív dinamikatartomány Jel/zaj viszony Dinamikatartomány 10. Adott egy 100 Hz-es, 80 phonos szinuszos jel és egy 1 khz-es, 80 phonos szinuszos jel, tőlünk egyenlő távolságra, velünk szemben. Mit veszünk észre? 11. Mely fogalmak között van szoros kapcsolat? (10 pont) Ovális ablak, Középfül, Dobhártya, Fülkürt, Hallócsontocskák, Fej, Külső fül, Szőrsejtek, Belső fül, Hallójárat a) Csiga, b) Transzformáció, c) 3 4 khz rezonancia, d) Három darab, e) Irányfüggő szűrés, f) Levegő-membrán-folyadék, g) Nyomáskiegyenlítés, h) Védelem a külső behatásokra, i) Árnyékoló hatás, j) Impulzusok 12. Egy zenei jelben hangszínszabályzóval a mély frekvenciás tartományban energiatöbbletet hozunk létre, de közben a csatorna erősítését csökkentjük úgy, hogy megtartsuk az optimális kivezérlési szintet. Mi történik a magas frekvenciás spektrumösszetevőkkel? 13. Mennyi a nyolcadfokú, felül áteresztő szűrő meredeksége? a) 24 db/oktáv b) 24 db/dekád c) 48 db/oktáv d) 48 db/dekád

(10 pont) Ovális ablak, Középfül, Dobhártya, Fülkürt, Hallócsontocskák, Fej, Külső fül, Szőrsejtek, Belső fül, Hallójárat a) Csiga, b) Transzformáció, c) 3 4 khz rezonancia, d) Három darab, e)

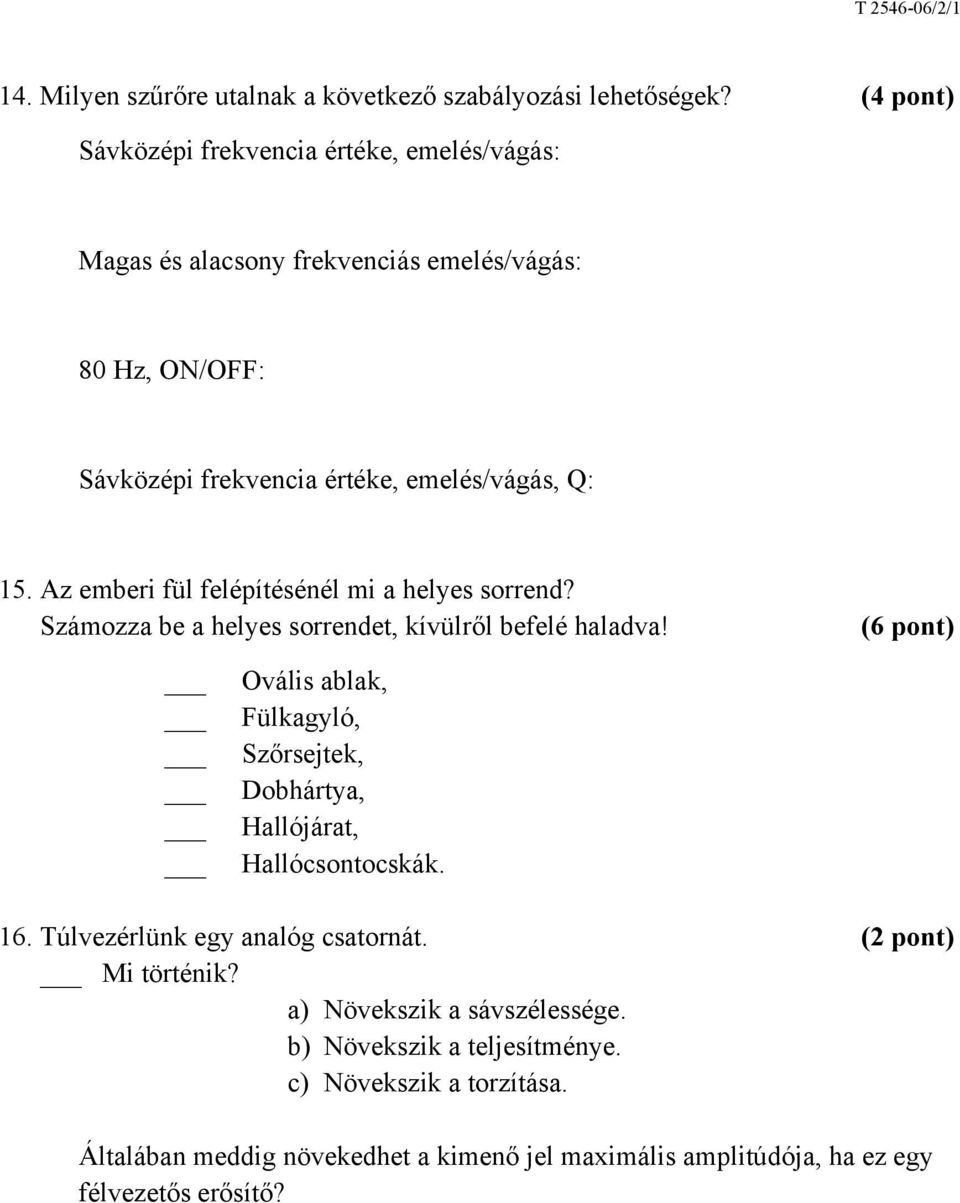

5 14. Milyen szűrőre utalnak a következő szabályozási lehetőségek? (4 pont) Sávközépi frekvencia értéke, emelés/vágás: Magas és alacsony frekvenciás emelés/vágás: 80 Hz, ON/OFF: Sávközépi frekvencia értéke, emelés/vágás, Q: 15. Az emberi fül felépítésénél mi a helyes sorrend? Számozza be a helyes sorrendet, kívülről befelé haladva! (6 pont) Ovális ablak, Fülkagyló, Szőrsejtek, Dobhártya, Hallójárat, Hallócsontocskák. 16. Túlvezérlünk egy analóg csatornát. (2 pont) Mi történik? a) Növekszik a sávszélessége. b) Növekszik a teljesítménye. c) Növekszik a torzítása. Általában meddig növekedhet a kimenő jel maximális amplitúdója, ha ez egy félvezetős erősítő?

Az emberi fül felépítésénél mi a helyes sorrend? Számozza be a helyes sorrendet, kívülről befelé haladva!

6 17. Adott egy csatorna, melynek az erősítése 5 khz-en 6 db. A csatorna 1 khz-es törésponttal 1. fokú felül áteresztő szűrőként, 20 khz-es törésponti frekvenciával 2. fokú alul áteresztő szűrőként viselkedik. (11 pont) Mekkora a csatorna erősítése Bode-diagrammal modellezve a következő frekvenciákon? 125 Hz: a.) 0 db b.) 12 db c.) 12 db 500 Hz: a.) 6 db b.) 0 db c.) 6 db 3,15 khz: a.) 6 db b.) 0 db c.) 6 db 10 khz: a.) 3 db b.) 6 db c.) 0 db 40 khz: a.) 12 db b.) 10 db c.) 6dB 160 khz: a.) 12 db b.) 24 db c.) 30 db Rajzolja le a csatorna Bode-diagramját! 18. 1/3 oktávos spektrumanalizátoros mérés során milyen mérőjelet használunk? (3 pont) Miért?

(11 pont) Mekkora a csatorna erősítése Bode-diagrammal modellezve a következő frekvenciákon? 125 Hz: a.) 0 db b.) 12 db c.) 12 db 500 Hz: a.) 6 db b.) 0 db c.

7 19. Mik tartoznak össze? (6 pont) THD, a) amplitúdók aránya: 1:4, SMPTE IM, b) egy szinusz- és egy négyszögjel, CCIF IM, c) 1 khz szinusz, TIM/DIM, d) impulzus, Dirac, e) rózsa, 3dB/oktáv, f) két szinuszos komponens 20. Mit mutat meg az átviteli karakterisztika egy erősítőnél? (2 pont) 21. Mit mutat meg a transzferkarakterisztika egy erősítőnél? (2 pont) 22. Nyolc óra tartós zajterhelés esetén mekkora a maximális hangnyomás értéke, ami még nem okoz halláskárosodást? a) 65 dba SPL b) 85 dba SPL c) 105 dba SPL 23. Egy mélysugárzó frekvencia átvitele 12 db/oktáv meredekséggel csökken 150 Hz-től, a frekvencia növekedésekor. Rendszerbe illesztéskor 150 Hz-en vágjuk, 12 db/oktáv meredekséggel. (4 pont) Mekkora lesz az eredő oldalmeredekség? Milyen fokszámú szűrőnek felel meg?

Mit mutat meg az átviteli karakterisztika egy erősítőnél? (2 pont) 21. Mit mutat meg a transzferkarakterisztika egy erősítőnél? (2 pont) 22.

8 24. Mik tartoznak össze az alábbiak közül? (10 pont) Túlvezérlés, 20 db/d, Lineáris torzítás, Zenei alaphangok, db, Időbeli változás, Hangfrekvencia, dba, Összetett mérőjel, 10 db/d a) RIAA b) Pink noise, c) 20 Hz 20 khz, d) Jel, e) TIM/DIM, f) Zaj, g) 16 Hz 4kHz, h) Headroom, i) Gain, j) Bode alaptag 25. Egy hangforrást elhelyezünk egy ideális térben. Mi határozza meg a hangforrás irányát? a) Időkülönbség. b) Szintkülönbség. c) A panoráma potméter állása. d) Idő- és szintkülönbség.

Összetett mérőjel, 10 db/d a) RIAA b) Pink noise, c) 20 Hz 20 khz, d) Jel, e) TIM/DIM, f) Zaj, g) 16 Hz 4kHz, h) Headroom,
