HASZNÁLATI UTASÍTÁS TViX HD M-6500

Átírás

1 HASZNÁLATI UTASÍTÁS TViX HD M-6500

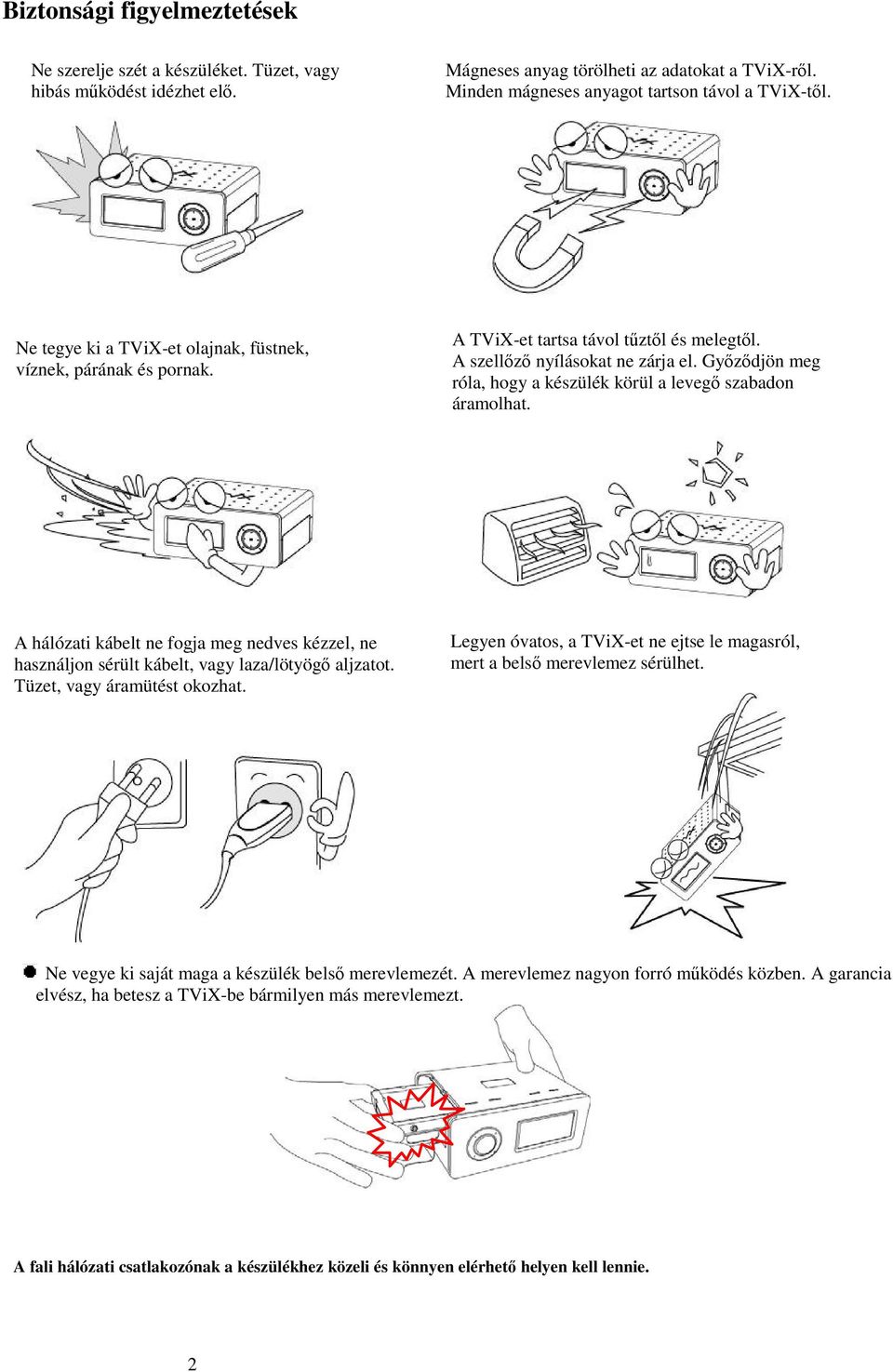

2 Biztonsági figyelmeztetések Ne szerelje szét a készüléket. Tüzet, vagy hibás működést idézhet elő. Mágneses anyag törölheti az adatokat a TViX-ről. Minden mágneses anyagot tartson távol a TViX-től. Ne tegye ki a TViX-et olajnak, füstnek, víznek, párának és pornak. A TViX-et tartsa távol tűztől és melegtől. A szellőző nyílásokat ne zárja el. Győződjön meg róla, hogy a készülék körül a levegő szabadon áramolhat. A hálózati kábelt ne fogja meg nedves kézzel, ne használjon sérült kábelt, vagy laza/lötyögő aljzatot. Tüzet, vagy áramütést okozhat. Legyen óvatos, a TViX-et ne ejtse le magasról, mert a belső merevlemez sérülhet. Ne vegye ki saját maga a készülék belső merevlemezét. A merevlemez nagyon forró működés közben. A garancia elvész, ha betesz a TViX-be bármilyen más merevlemezt. A fali hálózati csatlakozónak a készülékhez közeli és könnyen elérhető helyen kell lennie. 2

3 Használati figyelmeztetések Kérjük ovassa el az alábbi használattal kapcsolatos figyelmeztetéseket, mielőtt először használatba veszi a TViX HD-t. Győződjön meg róla, hogy a készülék ki van kapcsolva mikor csatlakoztatja az A/V kábelt a TViX és a TV között. Tisztítás előtt a TViX-et húzza ki a konnektorból és egy száraz, lágy rongydarabbal törölje át. Ha a TViX HD-t USB kábelen keresztül csatlakoztatja a számítógépéhez, a TViX külső USB-s tároló eszközként fog működni. (Ebben az állapotban nincs video/audio kimeneti jel és a VFD kijelzőn az USB ON felirat látható.) A TViX normál lejátszási módjához húzza ki az USB kábelt ami összeköti a számítógépével és kapcsolja be a TViX HD-t. Ha a TViX HD a számítógépről játszik le USB porton keresztül, akkor a kijelző közepén az USB ON icon világít. Az USB csatalakozás megszűntetése után a normál képernyő jelenik meg. A HDD leválasztása előtt, tegye lehetővé a termelődött hő távozását. A mellékelt kábelek és kiegészítők használata ajánlott a TViX HD legjobb megjelenítési minőségének eléréséhez. Más fajta kábelek és kiegészítők használata nem megfelelő megjelenítést eredményezhet. Amennyiben eszközt szeretne leválasztani, nyomja meg a STOP gombot az Unplug or Eject Hardware menüpontban. A Windows 98SE és Windows ME nem támogatja az NTFS file rendszert. Az NTFS file formátum támogatott a Windows 2000/XP által, több partíció létrehozásakor ajánlott az elsődleges partíciót NTFS rendszerűre formatálni. Ha FAT32 file formátumot választ a Windows 2000/XP-n, a meghajtó mérete maximálisan 32GB lehet. Ha egy meghajtót akar használni 32GB+ kapacitással FAT32 formátummal, akkor Windows 98/ME alatt kell formatálnia. A tanúsítványt igazoló matrica a készülék alján található. A távirányító numerikus billentyűzetével különböző karaktereket adhat meg. Az 1-es _ : _ / _ - A merevlemezek sérüléséért és hibáiért semmilyen felelősséget és garanciát nem vállal a gyártó. Ajánlott a rendszeres archiválás (biztonsági mentés). ** Néhány funkció megköveteli, hogy frissítse a firmware-t elsőként. 3

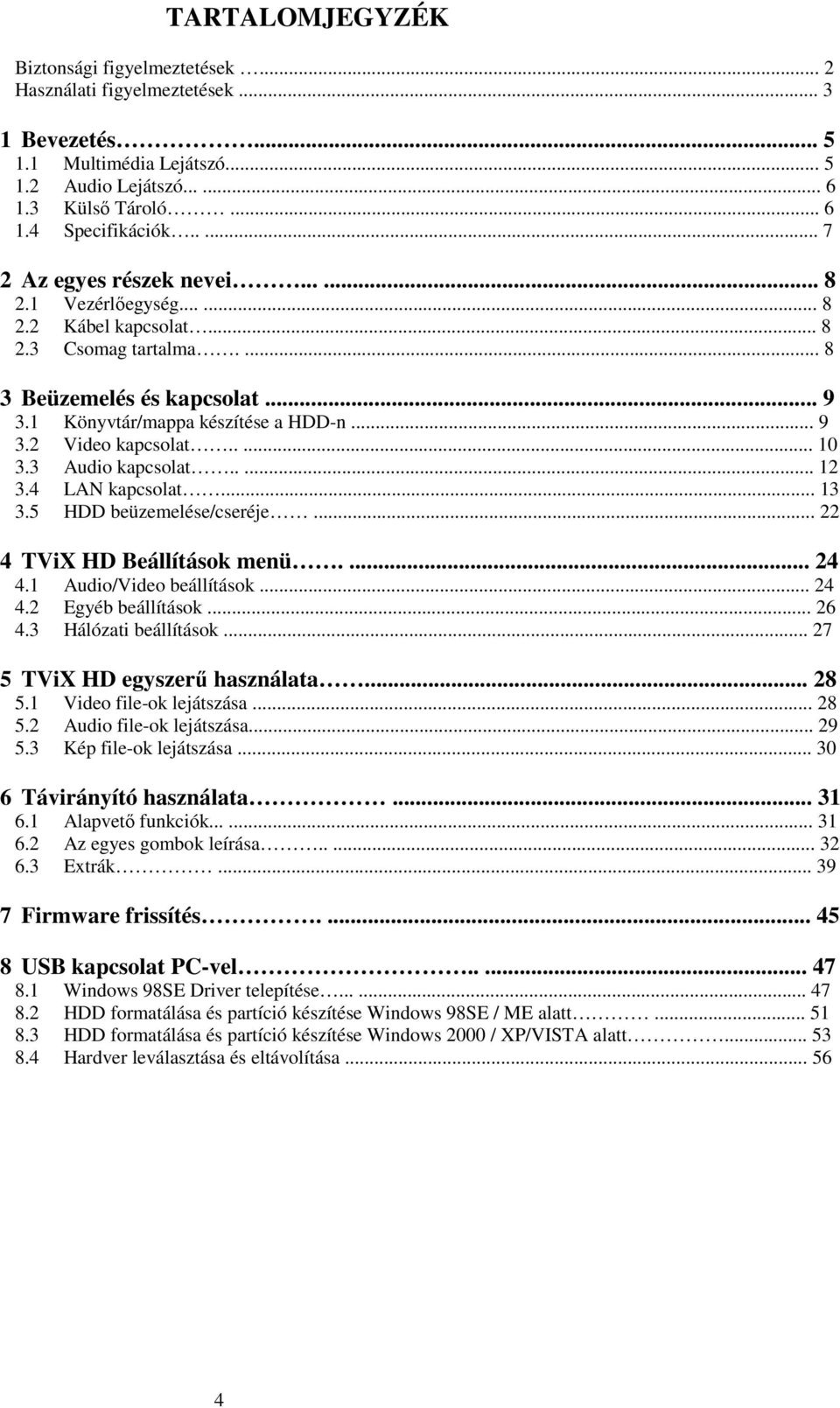

4 TARTALOMJEGYZÉK Biztonsági figyelmeztetések... 2 Használati figyelmeztetések Bevezetés Multimédia Lejátszó Audio Lejátszó Külső Tároló Specifikációk Az egyes részek nevei Vezérlőegység Kábel kapcsolat Csomag tartalma Beüzemelés és kapcsolat Könyvtár/mappa készítése a HDD-n Video kapcsolat Audio kapcsolat LAN kapcsolat HDD beüzemelése/cseréje TViX HD Beállítások menü Audio/Video beállítások Egyéb beállítások Hálózati beállítások TViX HD egyszerű használata Video file-ok lejátszása Audio file-ok lejátszása Kép file-ok lejátszása Távirányító használata Alapvető funkciók Az egyes gombok leírása Extrák Firmware frissítés USB kapcsolat PC-vel Windows 98SE Driver telepítése HDD formatálása és partíció készítése Windows 98SE / ME alatt HDD formatálása és partíció készítése Windows 2000 / XP/VISTA alatt Hardver leválasztása és eltávolítása

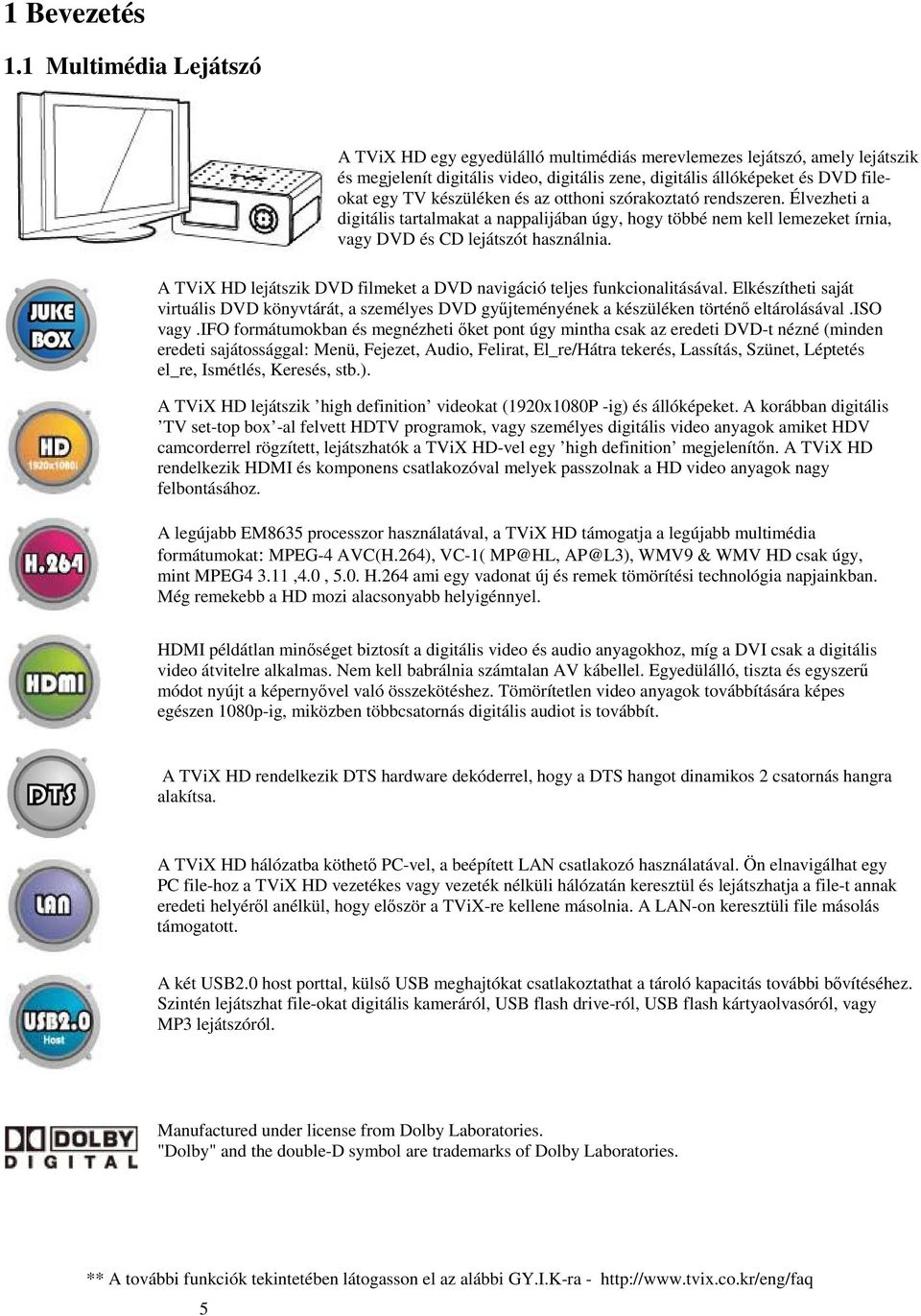

5 1 Bevezetés 1.1 Multimédia Lejátszó A TViX HD egy egyedülálló multimédiás merevlemezes lejátszó, amely lejátszik és megjelenít digitális video, digitális zene, digitális állóképeket és DVD fileokat egy TV készüléken és az otthoni szórakoztató rendszeren. Élvezheti a digitális tartalmakat a nappalijában úgy, hogy többé nem kell lemezeket írnia, vagy DVD és CD lejátszót használnia. A TViX HD lejátszik DVD filmeket a DVD navigáció teljes funkcionalitásával. Elkészítheti saját virtuális DVD könyvtárát, a személyes DVD gyűjteményének a készüléken történő eltárolásával.iso vagy.ifo formátumokban és megnézheti őket pont úgy mintha csak az eredeti DVD-t nézné (minden eredeti sajátossággal: Menü, Fejezet, Audio, Felirat, El_re/Hátra tekerés, Lassítás, Szünet, Léptetés el_re, Ismétlés, Keresés, stb.). A TViX HD lejátszik high definition videokat (1920x1080P -ig) és állóképeket. A korábban digitális TV set-top box -al felvett HDTV programok, vagy személyes digitális video anyagok amiket HDV camcorderrel rögzített, lejátszhatók a TViX HD-vel egy high definition megjelenítőn. A TViX HD rendelkezik HDMI és komponens csatlakozóval melyek passzolnak a HD video anyagok nagy felbontásához. A legújabb EM8635 processzor használatával, a TViX HD támogatja a legújabb multimédia formátumokat: MPEG-4 AVC(H.264), VC-1( MP@HL, AP@L3), WMV9 & WMV HD csak úgy, mint MPEG4 3.11,4.0, 5.0. H.264 ami egy vadonat új és remek tömörítési technológia napjainkban. Még remekebb a HD mozi alacsonyabb helyigénnyel. HDMI példátlan minőséget biztosít a digitális video és audio anyagokhoz, míg a DVI csak a digitális video átvitelre alkalmas. Nem kell babrálnia számtalan AV kábellel. Egyedülálló, tiszta és egyszerű módot nyújt a képernyővel való összekötéshez. Tömörítetlen video anyagok továbbítására képes egészen 1080p-ig, miközben többcsatornás digitális audiot is továbbít. A TViX HD rendelkezik DTS hardware dekóderrel, hogy a DTS hangot dinamikos 2 csatornás hangra alakítsa. A TViX HD hálózatba köthető PC-vel, a beépített LAN csatlakozó használatával. Ön elnavigálhat egy PC file-hoz a TViX HD vezetékes vagy vezeték nélküli hálózatán keresztül és lejátszhatja a file-t annak eredeti helyéről anélkül, hogy először a TViX-re kellene másolnia. A LAN-on keresztüli file másolás támogatott. A két USB2.0 host porttal, külső USB meghajtókat csatlakoztathat a tároló kapacitás további bővítéséhez. Szintén lejátszhat file-okat digitális kameráról, USB flash drive-ról, USB flash kártyaolvasóról, vagy MP3 lejátszóról. Manufactured under license from Dolby Laboratories. "Dolby" and the double-d symbol are trademarks of Dolby Laboratories. ** A további funkciók tekintetében látogasson el az alábbi GY.I.K-ra - 5

6 1.2 Audio Lejátszó A TViX HD audio file lejátszására képes, mint pl.: FLAC, MP3, Ipod M4A, Ogg Vorbis vagy WMA (Windows Media Audio) a TV hangszóróin vagy más audio rendszeren. Nonstop hallgathatja kedvenc zenei file-jait egy személyes winamp lista elkészítésével. Így már minden nap élvezheti a zenét a CD-k cserélgetése nélkül. A TViX támogatja az internet rádiót shoutcast streaming formátumban(.pls,.m3u). Képi diavetítéseket (slideshow) nézhet háttérzenei lehetőséggel. (támogatott a zenei slideshow, képek használatával) 1.3 Külső tároló Ha a TViX HD-t egy USB 1.1 porthoz csatlakoztatja, a készülék USB 1.1 sebességen fog működni, ezért erősen javasolt az USB 2.0 használata. Használható külső tároló eszközként, video, audio, image, file-ok, adatok és prgramok, stb. mentéséhez. Az USB 2.0 lehetővé teszi, hogy a TViX HD olyan külső tároló eszköz legyen, mely eléri a 480Mbps-ot. Támogatja a Plug & Play-t, így a Windows automatikusan felismeri a TViX HD-t. Ha USB porthoz csatlakoztatja, miközben a TViX HD lejátszik, a VFD az USB ON jelzést mutatja. Amikor kihúzza az USB-t nem kell újraindítania a TViX HD-t a folyamatos használathoz. Ha Windows98SE felhasználó, le kell töltenie egy USB drivert a weboldalunkról mielőtt csatlakoztatja a TViX HD-t a rendszerhez. Nem kell drivert installálni a Windows ME/2000/XP alatt. Letöltheti a NetShare program install verzióját a weboldalunkról mielőtt konfigurálja az NFS hálózatot. Ha NFS módot választ, a TP vagy DVD jukebox minden további nélkül használható marad. 6

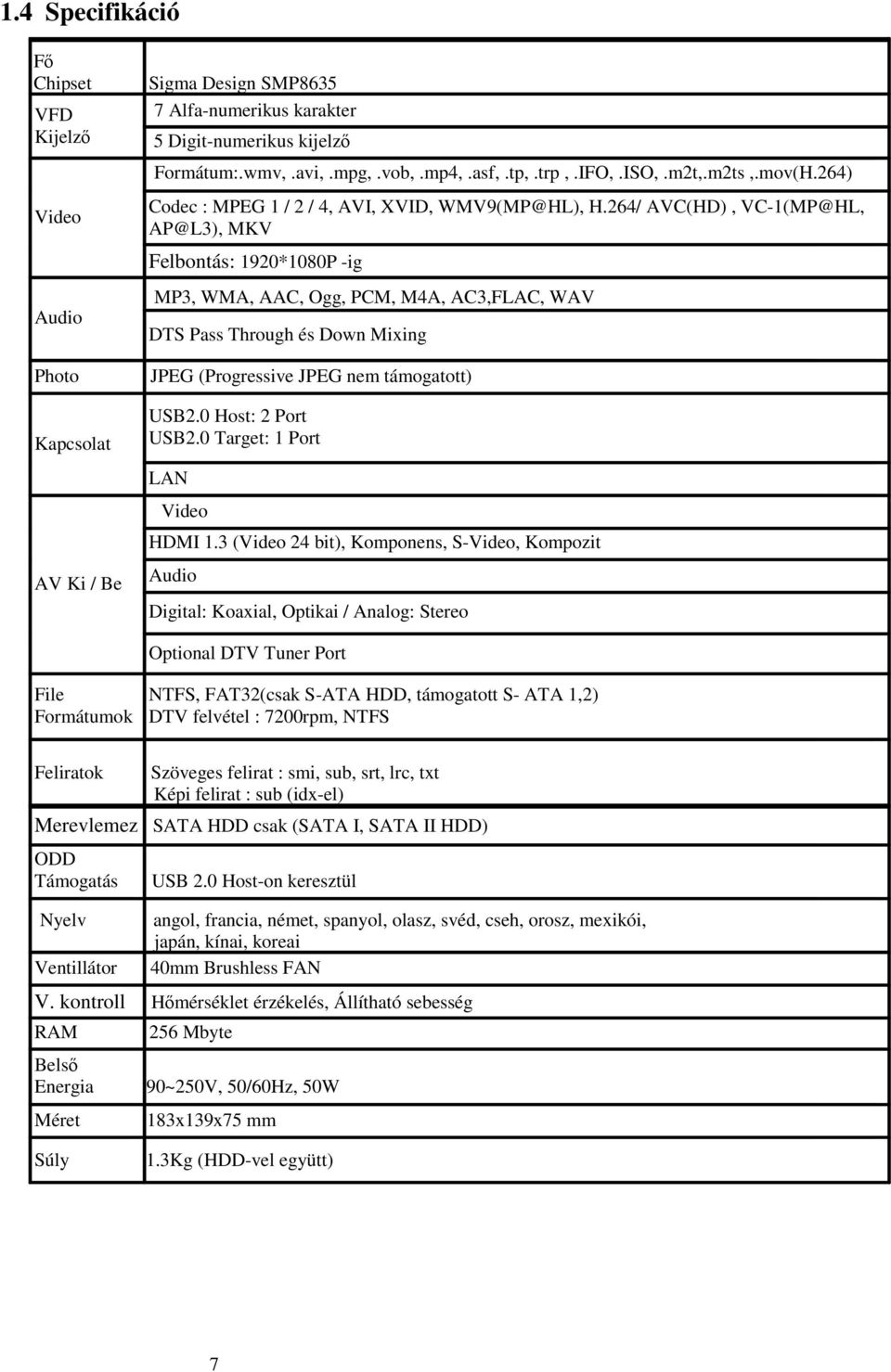

7 1.4 Specifikáció Fő Chipset VFD Kijelző Video Audio Photo Kapcsolat AV Ki / Be Sigma Design SMP Alfa-numerikus karakter 5 Digit-numerikus kijelző Formátum:.wmv,.avi,.mpg,.vob,.mp4,.asf,.tp,.trp,.IFO,.ISO,.m2t,.m2ts,.mov(H.264) Codec : MPEG 1 / 2 / 4, AVI, XVID, WMV9(MP@HL), H.264/ AVC(HD), VC-1(MP@HL, AP@L3), MKV Felbontás: 1920*1080P -ig MP3, WMA, AAC, Ogg, PCM, M4A, AC3,FLAC, WAV DTS Pass Through és Down Mixing JPEG (Progressive JPEG nem támogatott) USB2.0 Host: 2 Port USB2.0 Target: 1 Port LAN Video HDMI 1.3 (Video 24 bit), Komponens, S-Video, Kompozit Audio Digital: Koaxial, Optikai / Analog: Stereo Optional DTV Tuner Port File Formátumok NTFS, FAT32(csak S-ATA HDD, támogatott S- ATA 1,2) DTV felvétel : 7200rpm, NTFS Feliratok Szöveges felirat : smi, sub, srt, lrc, txt Képi felirat : sub (idx-el) Merevlemez SATA HDD csak (SATA I, SATA II HDD) ODD Támogatás Nyelv Ventillátor USB 2.0 Host-on keresztül angol, francia, német, spanyol, olasz, svéd, cseh, orosz, mexikói, japán, kínai, koreai 40mm Brushless FAN V. kontroll Hőmérséklet érzékelés, Állítható sebesség RAM Belső Energia Méret 256 Mbyte 90~250V, 50/60Hz, 50W 183x139x75 mm Súly 1.3Kg (HDD-vel együtt) 7

8 2 Az egyes részek elnevezése 2.1 Irányító panel Az alapvető funkciók végrehajthatók a távirányító nélkül is. 2.2 Kábel csatlakozások Csatlakoztathatja a TViX-et egy TV készülékhez, vagy egy audio erősítőhöz A/V kábellel. Az opcionális tuner boksz csomagolásában található quick guide -ban részletes információkat talál a tuner box ról. HDMI OUT USB HOST COMPONENT USB PORT HD TUNER PORT POWER LAN Coaxial Composite/S-video Stereo Optical Out Cooling FAN 2.3 Csomag tartalma TViX fő egység Hálózati (áram) kábel A/V kábel USB kábel Használati TViX távirányító utasítás 8

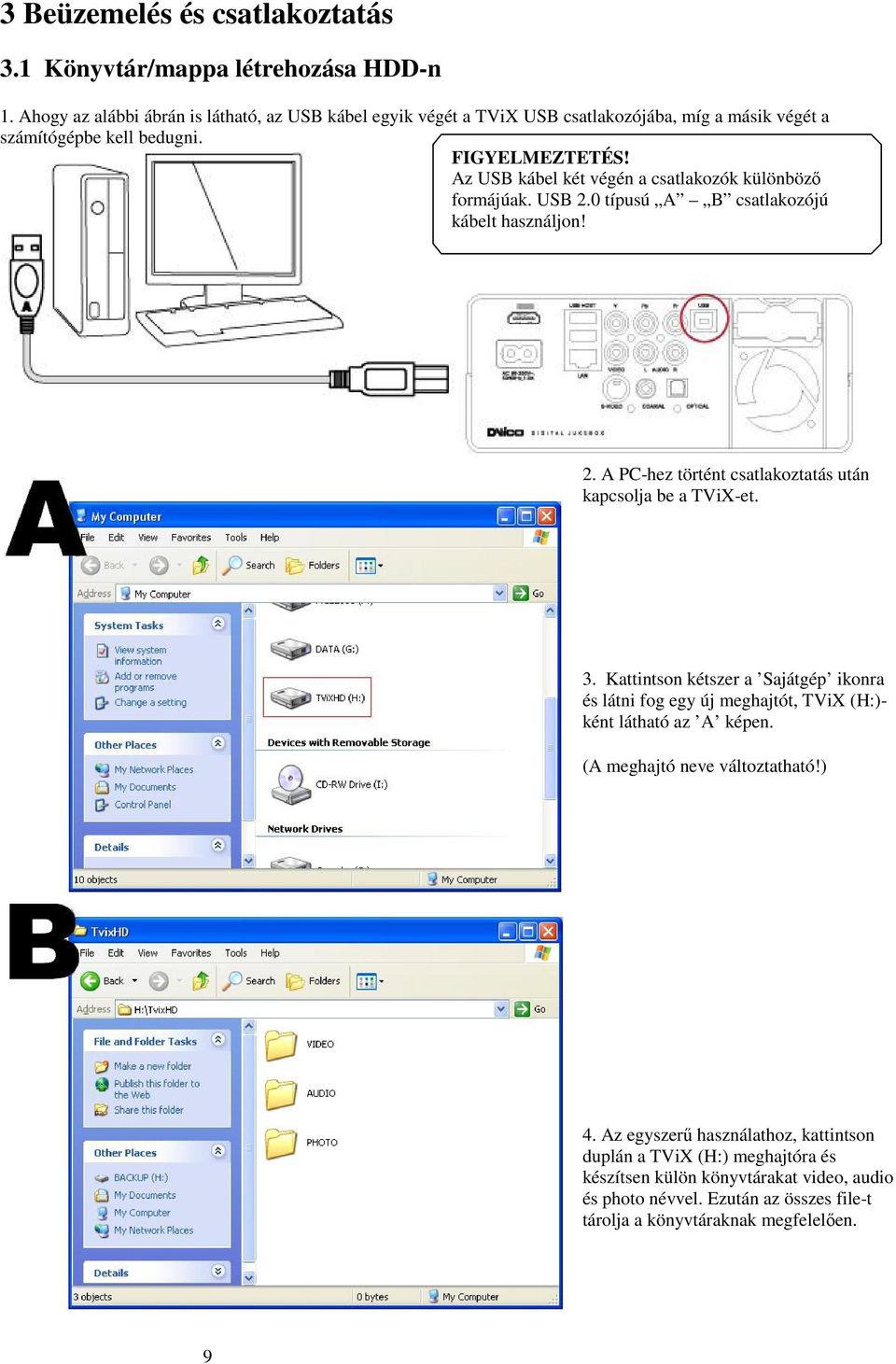

9 3 Beüzemelés és csatlakoztatás 3.1 Könyvtár/mappa létrehozása HDD-n 1. Ahogy az alábbi ábrán is látható, az USB kábel egyik végét a TViX USB csatlakozójába, míg a másik végét a számítógépbe kell bedugni. FIGYELMEZTETÉS! Az USB kábel két végén a csatlakozók különböző formájúak. USB 2.0 típusú A B csatlakozójú kábelt használjon! 2. A PC-hez történt csatlakoztatás után kapcsolja be a TViX-et. 3. Kattintson kétszer a Sajátgép ikonra és látni fog egy új meghajtót, TViX (H:)- ként látható az A képen. (A meghajtó neve változtatható!) 4. Az egyszerű használathoz, kattintson duplán a TViX (H:) meghajtóra és készítsen külön könyvtárakat video, audio és photo névvel. Ezután az összes file-t tárolja a könyvtáraknak megfelelően. 9

10 3.2 Video csatlakoztatás Támogatott a HDMI, Komponens, S-Video, Kompozit video kimenet a TV-hez történő csatlakoztatáshoz és minden kimenet a TViX HD beállításainak megfelelő változtatását igényli. A legjobb minőséget kínáló csatlakozók csökkenő sorrendben: HDMI > Komponens > S-Video > Kompozit Csatlakoztatás egy mindennapi (Kompozit) TV kimenettel Csatlakoztassa a TViX HD-t és a TV-t a sárga video kábellel. Kapcsolja be a TViX HD-t és a TV-t. A TV-n válassza ki a megfelelő video bemeneti módot amíg meg nem jelenik a TViX HD kezdő képernyője Csatlakoztatás S-Video kimenettel Csatlakoztassa a TViX HD-t és a TV-t az S-Video kábellel. Kapcsolja be a TViX HD-t és a TV-t. A TV-n válassza ki a megfelelő video bemeneti módot amíg meg nem jelenik a TViX HD kezdő képernyője. (Az S-Video kábel nincs a csomagban, külön kell beszerezni.) 10

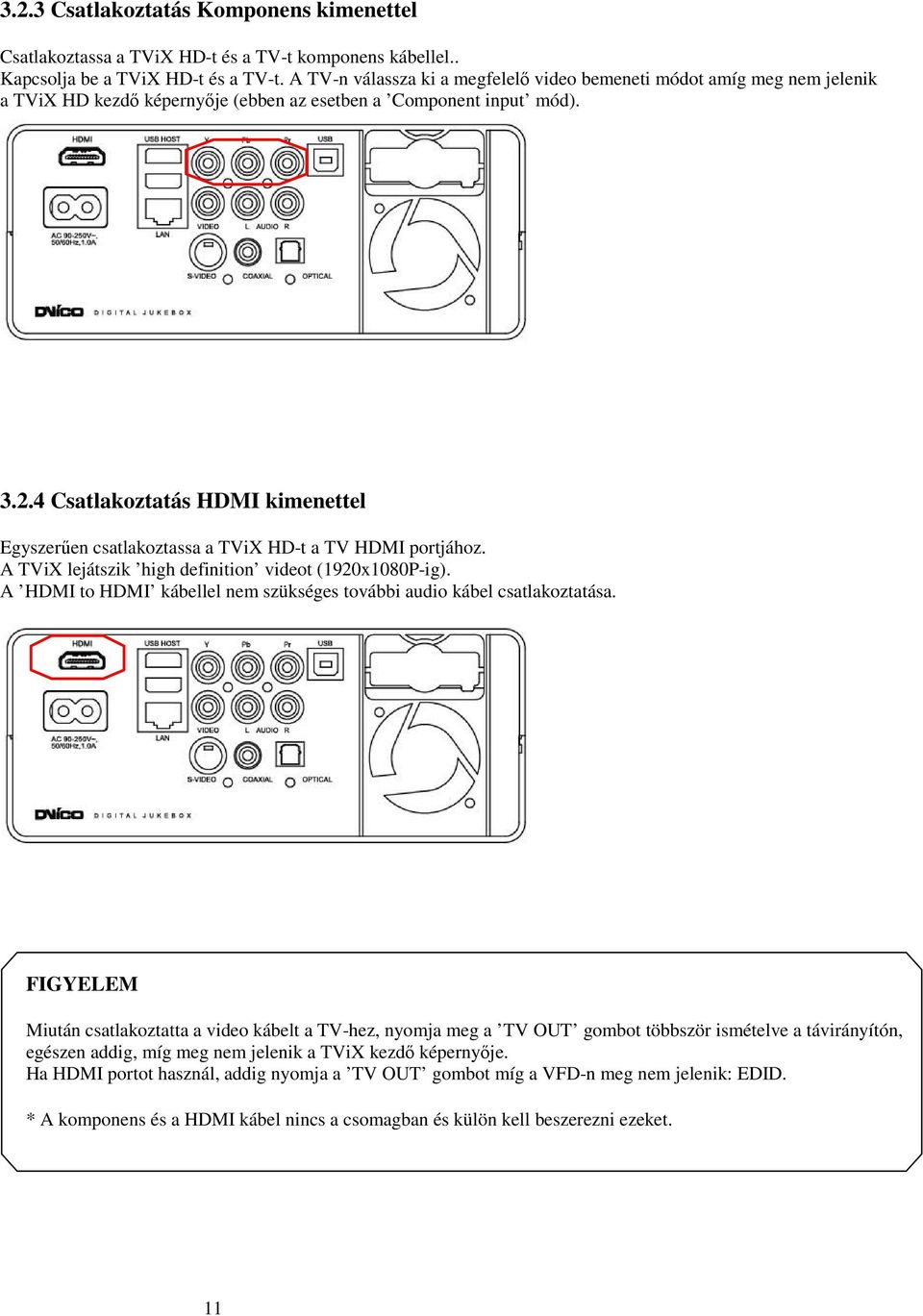

11 3.2.3 Csatlakoztatás Komponens kimenettel Csatlakoztassa a TViX HD-t és a TV-t komponens kábellel.. Kapcsolja be a TViX HD-t és a TV-t. A TV-n válassza ki a megfelelő video bemeneti módot amíg meg nem jelenik a TViX HD kezdő képernyője (ebben az esetben a Component input mód) Csatlakoztatás HDMI kimenettel Egyszerűen csatlakoztassa a TViX HD-t a TV HDMI portjához. A TViX lejátszik high definition videot (1920x1080P-ig). A HDMI to HDMI kábellel nem szükséges további audio kábel csatlakoztatása. FIGYELEM Miután csatlakoztatta a video kábelt a TV-hez, nyomja meg a TV OUT gombot többször ismételve a távirányítón, egészen addig, míg meg nem jelenik a TViX kezdő képernyője. Ha HDMI portot használ, addig nyomja a TV OUT gombot míg a VFD-n meg nem jelenik: EDID. * A komponens és a HDMI kábel nincs a csomagban és külön kell beszerezni ezeket. 11

12 . 3.3 Audio csatalakoztatás Csatlakoztatás 2 csatornás normál TV-hez Csatlakoztassa a bal(fehér) és a jobb (vörös) hang kimenetet a TV vagy Hi-Fi készüléke megfelelő csatlakozójához Csatlakoztatás 5.1CH erősítőhöz (digitális) Amennyiben rendelkezik több csatornás dekóderrel/erősítővel, aminek van optikai/koaxiális bemenete, élvezheti az 5.1 csatornás kiváló minőségű hangot a koaxiális vagy optikai kábelen keresztül. Az illusztráció a bal oldalon, megmutatja hova csatlakoztassa a koaxiális kábelt. Az optikai kábel csatlakoztatását azonos metódus alapján végezze. (Ezek a kábelek nincsenek benne a csomagban, így ezeket külön kell beszerezni.) FIGYELMEZTETÉS Ha az optikai vagy koaxiális kábel csatlakoztatása után nem hallható hang, akkor a TViX audio beállításait meg kell változtatnia digitálisra. 12

13 3.4 LAN csatlakoztatás PC csatlakoztatása hálózaton keresztül < A TViX HD csatlakoztatása közvetlenül a számítógéphez > Csatlakoztassa a LAN kábelt a TViX HD és a PC LAN portjához egyaránt. TIPP Ebben az esetben mindig LAN cross kábelt használjon! Amennyiben a számítógép hálózati kártyájához Internet csatlakozik, építsen be egy másik hálózati kártyát és csatlakoztassa ahhoz a TViX HD-t. < Csatlakoztatás IP router vagy hub segítségével > Csatlakoztass a LAN kábelt a router vagy hub LAN portjához. TIPP Ebben az esetben mindig használjon direkt LAN kábelt. NFS-el a TViX képes lejátszani.tp file-okat PC-ről, hálózaton keresztül. Javasoljuk elsősorban NFS használatát, SAMBA helyett. A számítógépre ugyan fel kell telepíteni a NetShare programot, de azt követően a beállítás lényegesen egyszerűbb mint a SAMBA esetében. A NetShare program telepítő verziója letölthető a weboldalról. Mielőtt belekezdene az NFS beállításába, kérjük olvassa el a NetShare program kézikönyvét a részletes információkért. A részt kihagyhatja, ha NFS hálózatot használ. 13

14 3.4.2 Hálózati beállítások Windows XP (Samba mód) alatt 1) Válassza ki a megosztani kívánt könyvtárat. Kattintson a jobb egér gombbal, majd kattintson a Megosztás és biztonság ra a felugró menüben. 2) Pipálja ki a Könyvtár megosztása opciót és írja be a megosztási nevet tvixhd1 (kizárólag ez a név adható meg jelenleg!!!) 3) Használja az Everyone -t ha az Everyone jelenik meg, egyébként nem kell változtatni semmin. Ha nem jelenik meg, adja hozzá az Everyone -t.. 4) Ezt követően a megosztott könyvtár a fenti módon jelenik meg. 14

15 5) Menjen a 'Beállítások' > 'Vezérlőpult' > Felügyeleti eszközök' > 'Számítógép-kezelés' > 'Helyi felhasználók és csoportok' > 'Felhasználók', és dupla kattintás a Vendég -re. FIGYELMEZTETÉS Ez csak a Windows XP Professional rendszerre vonatkozik. A Windows XP Home felhasználók nem látják ezt az ablakot. Amennyiben nem találja a Felügyeleti Eszközök et a Vezérlőpultban, kattintson a Váltás klasszikus nézetre a képernyő bal felső sarkában. 6) Vegye ki a pipát a Fiók le van tiltva mezőből 15

16 7) A Vendég -nek az alábbi módon kell látszania a listában (A vörös X jelzés nem lehet a Vendég ikonon.) 8) Menjen a 'Vezérlőpult' > 'Hálózati kapcsolatok'-ra és válassza a Helyi kapcsolat ikon Tulajdonságok menüpontját az egér jobb gombjával történő kattintással. 9) Törölje a Guest -et a from the Felhasználói jogok kosztása -ban > Hálózati hozzáférés megtagadása. 16

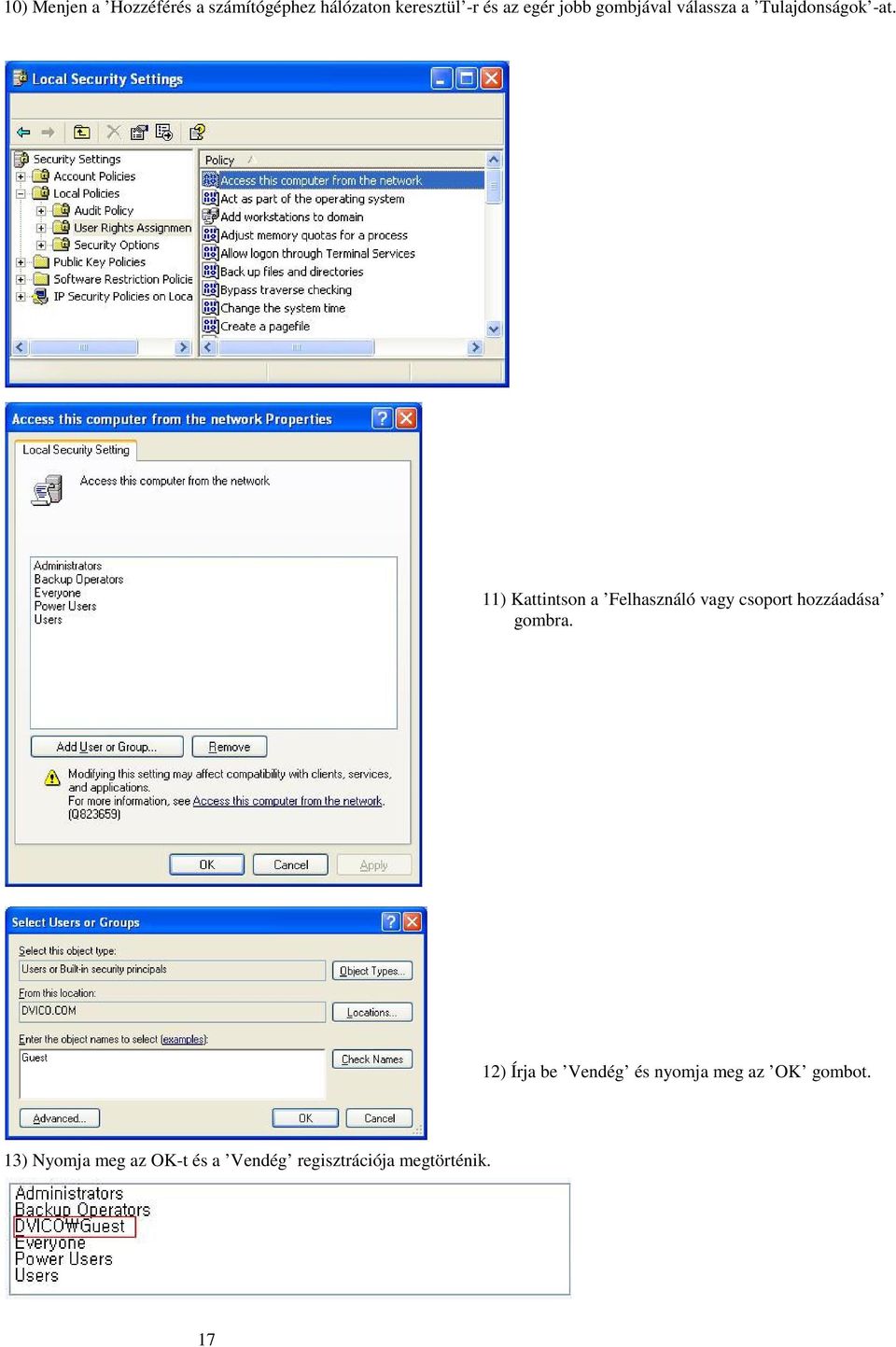

17 10) Menjen a Hozzéférés a számítógéphez hálózaton keresztül -r és az egér jobb gombjával válassza a Tulajdonságok -at. 11) Kattintson a Felhasználó vagy csoport hozzáadása gombra. 12) Írja be Vendég és nyomja meg az OK gombot. 13) Nyomja meg az OK-t és a Vendég regisztrációja megtörténik. 17

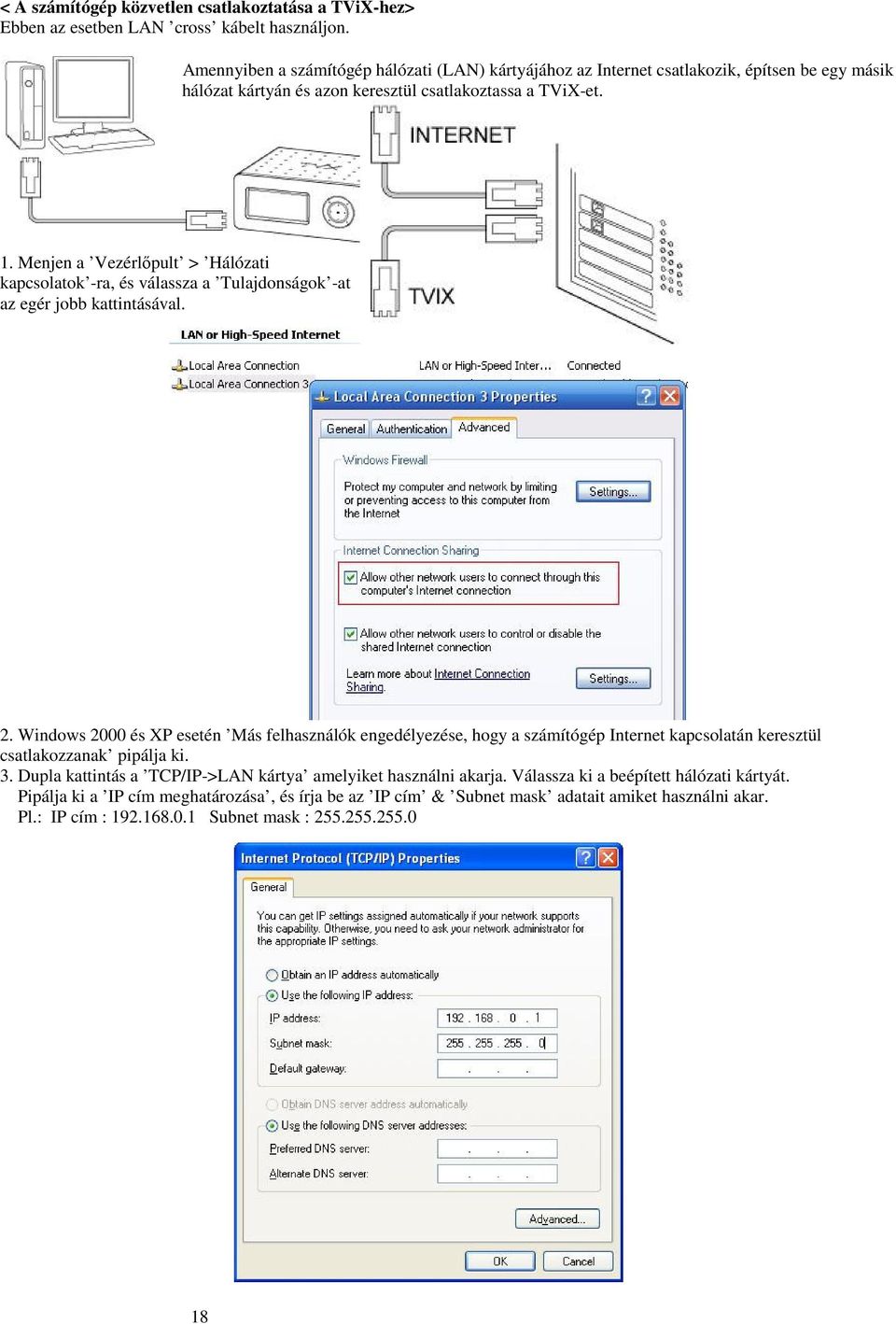

18 < A számítógép közvetlen csatlakoztatása a TViX-hez> Ebben az esetben LAN cross kábelt használjon. Amennyiben a számítógép hálózati (LAN) kártyájához az Internet csatlakozik, építsen be egy másik hálózat kártyán és azon keresztül csatlakoztassa a TViX-et. 1. Menjen a Vezérlőpult > Hálózati kapcsolatok -ra, és válassza a Tulajdonságok -at az egér jobb kattintásával. 2. Windows 2000 és XP esetén Más felhasználók engedélyezése, hogy a számítógép Internet kapcsolatán keresztül csatlakozzanak pipálja ki. 3. Dupla kattintás a TCP/IP->LAN kártya amelyiket használni akarja. Válassza ki a beépített hálózati kártyát. Pipálja ki a IP cím meghatározása, és írja be az IP cím & Subnet mask adatait amiket használni akar. Pl.: IP cím : Subnet mask :

19 < Router és Hub segítségével történő csatlakoztatás > Ha már kap dinamikus IP címet egy DHCP szervertől, vagy IP routertől, a helyi hálózaton, nem kell statikus IP címet megadnia és használna. Használja az IP cím kérése automatikusan opciót, vagy írjon olyan IP címet és Subnet maskot amit a router biztosít. Válassza a Vezérlőpult > Hálózati kapcsolatok, és válassza a Állapot -ot az egér jobb kattintásával. Azután kattintson a Támogatás -ra és látni fogja az IP címet. (pl: ) < Windows Tűzfal kikapcsolása > 14) Menjen a Vezérlőpult > Hálózati kapcsolatok, és válassza a Tulajdonságok -at az egér jobb kattintásával. Kattintson a Speciális fülre és jelöjle be a Kikapcsolva opciót. _. 15) Ha service pack 2-t használ, előtte kattintson a Beállítások gombra a Windows Tűzfalnál. 16) Pipálja ki a Kikapcsolva mezőt és kattintson az OK-ra. 19

20 3.4.3 Hálózati kapcsolatok beállítása a TViX HD-n 1) Nyomja meg a [SETUP] gombot a távirányítón, hogy bejöjjön a beállítások képernyő. A képernyőn válassza a Network setting-network disk menüpontot és írja be a szerver IP címét a mezőbe (pl: ) Az alap beállítás DHCP és ha statikus IP-t akar beállítani meg kell változtatnia a beállításokat az IP settings-ben. Ha DHCP-t használ, nem kell IP címet megadnia, mivel azt automatikusan kapja a készülék. 2) Ha nem tud belépni DHCP beállítások mellett LAN-on keresztül, javasoljuk a statikus IP használatát. 3) Válassza 'Vezérlőpult > 'Hálózati kapcsolatok ', és válassza az 'Állapot'-ot a jobb egér gomb kattintásával. Miután kattintott a Támogatás fülre, nyomja meg a részletek-et és látni fogja a hálózati kapcsolat részleteit. Írja le az IP címet, Subnet mask-ot, alapértelmezett átjárót és DNS szervert.write. Különböző IP címkeket kell leírnia, mint a lenti képen. (pl: ) A negyedik IP cím különböző a PC IP címeivel összehasonlítva. 4) Amikor a beállítást sikeresen megoldotta, meg tudja nézni a megosztott könyvtárat. A hálózati meghajtó rész 4 különböző számítógépet támogat.. A partíciókat láthatja a Network ikon alatt, mint az alábbi képen. 5) A részletes használatot a TViX weboldalán megnézheti.( 20

21 3.4.4 Vezeték nélküli hálózati csatlakozás [ Vezeték nélküli USB modul csatlakoztatása ] 1) Csatlakoztassa az USB modult a mellékelt cradle -be, majd csatlakoztassa az AP routert a számítógéphez. 2) Ne csatlakoztassa az USB modult a TViX-hez cradle nélkül. Ha erővel csatlkaoztatja, a TViX megsérülhet. 3) Kérjük látogasson el a TViX weboldalára a kompatibilis vezeték nélküli eszközök ( 4) Csatlakoztassa a cradle -t a TViX-hez, de csak azután, hogy kikapcsolta a készüléket! [ Vezeték nélküli hálózat konfigurálása ] 1) Miután elindult a készülék, nyomja meg a SETUP-NETWORK- Wi-Fi IP setting -et és válassza a DHCP vagy Static IP-t. A Wi-Fi IP beállításához, tekintse át a Hálózati kapcsolatok beállítása a TViX HD-n 2) A DHCP kiválasztását követően nyomja meg a Search Wi-Fi Network pontot, hogy AP, vagy AP routert keressen. A keresés időtartama után, a következő felugró menüt fogja látni. Válassza ki az AP-t amihez csatlakozni kíván. A vörös színű ikon azt jelenti, hogy az AP WEP(Wired Equivalent Privacy) titkosítást használ, míg a kék színű ikon azt jelöli, hogy az AP nem használ WEP titkosítást. A jelenleg támogatott WEP (Wired Equivalent Privacy) beállítások az OPEN System és a Shared System. A WEP 64-Bites kulcs támogatott csak, a WPA (Wi-Fi Protected Access) és a RADIUS (Remote Authentication Dial-In User Services) szerver nem támogatott. Az AP WEP beállításait, az AP használati utasításait követve kell beállítani. 3) Adja be a hálózati kulcsot a távirányító numerikus billentyűit használva. Ha megnyomja a MENU gombot, a beviteli mód változtatható kis/nagy betű és numerikus karakterek között. Karakter törtléséhez, nyomja meg a Capture/Delete gombot. 4) Ha pontosan adta meg a hálózati kulcsot, az alábbihoz hasonló ablakot fog látni a TViX WiFi kapcsolatáról. 5) Ha a hálózati kulcsot rosszul adta meg, vagy az AP nem DHCP beállításokkal működik, néhány mező hiányos lesz a TViX Wi-Fi Network Info-ban. Amik mindig láthatók, az SSID és a MAC. 6) Ha azután is probléma van, hogy korrekten adta meg a kulcsot, kérjük ellenőrizze újra az AP beállításait vagy csatlakoztassa újra az USB portot. 7) Hálózati beállítások: Ez a beállítás hasonló mint a vezetékes hálózat beállításai. A hálózat beállításához nézze meg a NetShare kézikönyvét. FIGYELMEZTETÉS! 1) Ha védett AP-hez csatlakozik, a hálózati jel 10%-al gyengébb lesz, mintha nem védett AP-t használ. 2) A jobb Wi-Fi jelekért, állítsa be minél jobban az AP és az USB modul pozícióját. 3) Ha high definition file-okat játszik le Wi-Fi-n keresztül, akadozást tapasztalhat. A környezettől függően akadozást tapasztalhat DVD lejátszás közben is. 4) Ha USB Wi-Fi adaptert használ egy másik USB eszközzel, elképzelhető, hogy nem fog megfelelően működni. * Ha AP-t akar váltani, vezeték nélküli hálózatot kell keresnie, úgy mint a 2. lépésben. * A részletes vezeték nélküli hálózati útmutatóhoz kérjük látogasson el a TViX weblapjára (tvix.co.kr/eng) 21

22 3.5 HDD Beüzemelése/cseréje FIGYELEM: Ha kicseréli a HDD-t egy gyárilag HDD-vel szerelt TViX-ben a garancia elveszik 1) A TViX HD összerakása nagyon egyszerű. Csak kövesse az alábbi utasításokat: Használjon csavarhúzót és csavarozza a merevlemezt a kerethez! 2. A TViX fedelét csúsztassa el és nyissa ki, a képen látható módon. 3. Csatlakoztassa az áram és adat kábeleket. 4. Miután a kábelek úgy helyezte el, hogy azok ne sérülhessenek, helyezze a HDD-t a TViX-be. Csatlakoztassa kereszt irányban a kábelt (ahogy a képen is látható köv. oldal) 22

23 5. Zárja vissza a TViX fedelét. 6. A merevlemez cseréjénél, húzza kifelé a HDD tartót miközben folyamatosan nyomja a rögzítő pöcköt. 23

24 4 TViX HD Beállítások menü 4.1 Audio/Video beállítások Ez a rész bemutatja az Audio/Video beállításokat. A beállítások jelszavas védelme lehetséges. A setup menüben be tud állítani jelszót. (MISC menü, a SETUP-on belül) Így megakadályozhatja, hogy a gyermekek véletlenül elállítsák a készüléket. A jelszó Audio : Digital Analog (PCM) Digital DTS Audio : Digital WMA Audio : Analog(PCM) AAC Audio: Analog(PCM) TV Standard : NTSC NTSC PAL -> Auto Switch Off TV Type : 4:3 letter Box 4:3 letter Box 4:3 Pan-Scan 16:9 Video Port : Composite/S-video HDMI Audio : OFF Video Out Mode : 480i/576i Luminance Level : Composite/S-video Component HDMI/DVI 480i/576i Auto Apply Now * Audio : Beállíthatja az audio kimeneti módot az éppen használt audio codechez. - Ha az audio-t Digital-ra állítja, állítsa be a DTS-t és a WMA-t digitálisra vagy analógra. - Kérjük aszerint állítsa be, hogy a vevőkészüléke mit támogat. * Analog : Akkor válassza, ha az audio-t stereo RCA kábellel csatlakoztatja (a vörös és fehér csatlakozós kábel Beállíthatja az audio kimeneti módot az éppen használt audio codechez. Ha az audio-t Digital-ra állítja, állítsa be a DTS-t és a WMA-t digitálisra vagy analógra. Kérjük aszerint állítsa be, hogy a vevőkészüléke mit támogat. * Digital : Akkor válassza, ha az audio-t optikai vagy koaxiális kábelen keresztül csatlakoztatja digitális audio kapcsolatként egy dekóderhez/erősítőhoz. Ebben az esetben a TViX HD analog audio portján nem fog analog jel kimenni. * TV Standard : Az alapvető beállítása a TViX HD-nek a COMPOSITE (NTSC/S-VIDEO vagy PAL C/S- VIDEO). Ez a legáltalánosabb beállítás és a legtöbb TV-vel működik. * Auto Switch : akkor használatos, amikor változik az NTSC, PAL illetve 24Hz formátum. * TV Type : 4:3 Letter Box / 4:3 Pan & Scan hétköznapi TV-hez / 16:9 a széles TV-hez mint HDTV vagy Plazma TV. Ha a képarány a TV-nek 4:3, válassza 4:3 letter box vagy 4:3 Pan & Scan-t. Ha a képarány16:9, válassza a 16:9-et. * A 4:3 Letter box az eredeti képarányát mutatja a multimedia file-nak 16:9-en. 24

25 * A 4:3 Pan & Scan a 16:9 képarányú multimédia file képét a 4:3 képarányú TV képernyőjéhez igazítja a kép arányosításával.(jelenleg nem támogatott mód) * 16:9 bármilyen képarányú multimédia file-t a TV képernyőhöz tud igazítani az eredeti képaránnyal. * Video Port : Ha nem látja a TViX HD kezdő képernyőjét azt követően, hogy a készüléket és a TV-t bekapcsolta, győződjön meg arról, hogy a megfelelő TV kimeneti módot választott (ismételten nyomja le a TV Out gombot a távirányítón. Composite/S-Video az alap beállítás. * HDMI Audio Auto/Manual : Válassza az OFF-ot ha a HDMI-vel külső erősítőt vagy egyéb hangot használ. * Video Out Mode : Válassza abban az esetben, ha a video kapcsolatot komponens (YPbPr) vagy HDMI kábelen keresztül csatlakoztatta. A HDMI beállításokkal több kimeneti felbontás közül választhat: Auto EDID/480i/480P/720P/1080i/1080P. A 1080i re állítva minden HD képes TV-vel működik.. HDMI : Auto EDID/,480i/576i, 480P/576P, 720P, 1080i,1080P Komponens/DVI : 480i/576i, 480P/576P, 720P, 1080i,1080P * Luminance Level : Auto / / , Ez az opció HDMI és DVI Video kiment használatakor működik (Auto EDID nem használható) * Apply Now : A konfigurálást követően, nyomja meg az Apply Now a video kimeneti mód elmentéséhez. Ha ki akar lépni a Beállításokból, válassza az EXIT -et( távirányítón. 25 ) és nyomja meg az OK gombot a

26 4.2 Egyéb (MISC) beállítások This section indicates the MISC Slide settings. Show Effect : Fade In/Out Slide Show Delay : 5s Date / Time Setting : FAN Speed : Normal Language : English English Korean Autorun : ON OSD Display : Normal Safety Lock: Disable Enable Subtitle/Outline: White/Black Screen Saver Disable Enable Disable Remote Controller: Common Smart Navigation: Smart Font : SYSTEM FONT Load Factory Setup * Slideshow Effect : Képek diavetítése közben háttérzene lejátszását állíthatja be vele. (Jelenleg nem támogatott) * Slideshow Delay : A diavetítés időintervallumának beállítása (0 sec - 60 sec) * Date / Time Setting : Beállíthatja az időt a VFD kijelzőn a nyilak és a numerikus gombok segítségével. * FAN Speed : Ventilátor sebességének kiválasztása. Normál beállítás javasolt. * Language : Preferált nyelv kiválasztása. * Autorun : Hallgathat zenét (audio file-okat) kijelző (TV) nélkül is. Ha a random -ot, választja véletlenszerű lesz a lejátszás. (Off-on-Random-Repeat-Random/Repeat) * OSD Display : Az OSD kijelző kiválasztása. Normál mód javasolt. * Safety Lock : jelszó használatának ki/be kapcsolása ( 1111 ), a SETUP menüt böngészéséhez. * Subtitle/Outline: A felirat és a körvonalak színének megváltoztatása. * Screen Saver : Ha egy tvix_ss.jpg nevű kép file van a root könyvtárban 5 perc elteltével megjelenik a képernyőn (160*160 pixel). Szünet és audio lejátszás közben (ha nincs aktív diavetítés), a képernyőkímélő működésbe lép. * Remote Controller : Kiválaszthatja a távirányítás típusát. Javasolt a common használata. Ha ütközik valamely más eszközzel a TViX távirányítója, jobb, ha az A vagy B típust választja. * Smart Navigation : Ha van VIDEO_TS.IFO file a könyvtárban a DVD könyvtárra kattintva automatikusan lejátszásra kerül a.vob tartalma. * Font : Az aktuális betűt mutatja * Load Factory Setup : Visszaállítja a gyári beállításokat. Újraindítás után ismét be kell állítani a video kimeneti módot és a nyelvet. 26

27 4.3 Hálózati beállítások Ez a rész bemutatja a hálózati beállításokat Default Network : Wi-Fi Wired IP Setting : DHCP Wi-Fi IP Setting : DHCP Search Wi-Fi Network TViX Network Info Network Disk1 : Normal(NFS) Slow(SAMBA) Normal(NFS) Network Disk2 : Slow(SAMBA) Network Disk3 : Slow(SAMBA) Network Disk4 : Slow(SAMBA) Restart FTP server FTP: ID tvixftp, PW Lan Speed : 10/100Mbps * IP setting : Alap beállítás DHCP. Ha nem tud a LAN hálózathoz DHCP beállításokon keresztül hozzáférni, használja a Static IP beállítást. Kérjük tekintse át a Hálózati kapcsolatok beállítása a TViX HD-n.. * Network Disk : Írja be a PC IP címét a Server IP mezőbe. (pl: ) Maximum 4 hálózati meghajtó támogatott. Két típusú hálózatkezelés támogatott a TViX-el. Egyrészt a SAMBA mód, másrészt az NFS mód. - SAMBA mód: File-okat játszhat le hálózaton keresztül speciális program nélkül, de a sebesség alacsonyabb mint NFS. - NFS mód: Installálnia kell a TViX NetShare alkalmazást a számítógépére, de ettől még a TP vagy DVD jukebox akadály nélkül működik. Azt javasoljuk, hogy az NTFS file rendszert ossza meg. A FAT32 rendszer nem tartalmaz elég információt a file nevekben és változtatás után a TViX nem találja meg az adott file nevet. A részletes utasításokhoz, töltse le a NetShare telepítő programot és az útmutatót a weboldalunkról: Amikor több TViX fér hozzá egy PC-hez, SAMBA beállításokat kell alkalmazni * TViX Network Info : A TViX hálózati információit láthatja. * FTP : oaz FTP funkció használatához a megadott Felhasználónevet (ID) és Jelszót (PW) kell használnia, részletes instrukciókért kérjük keresse fel az alábbi weboldalt: * Lan Speed : 1000Mbps sebesség eléréséhez használjon CAT6 kábelt ** Az 1-es gombbal írhatja az alábbi : / _ 27

28 5 A TViX HD egyszerű használata 5.1 Video file-ok lejátszása jelenik meg Amikor az installáció teljesen sikeres az A képernyő jelenik meg. Video file-t másolhat a VIDEO könyvtárba előzetesen. is shown. 1. SETUP, VIDEO, AUDIO, PHOTO ikonok 2. Válassza a VIDEO menüt a BAL/JOBB gombbal. Ha meg szeretné változtatni a HDD partíciót nyomja meg a JUMP/REPEAT gombot. 3. Az ikon kiválasztása után nyomja meg az OK gombot. 4. Két file-t fog látni a VIDEO könyvtárban. 5. A FEL/LE gombokkal válassza ki a video file-t. Az OK gomb megnyomásával lejátszhatja a video file-t. TIPP Ha a következő video-t szeretné lejátszani, nyomja meg a NEXT (>> ) gombot. 28

29 5.2 Audio file lejátszása Másoljon egy audio file-t az AUDIO könyvtárba előzetesen és játssza le a zenei file-t. 1. Ha nem látja az A képernyőt, nyomja meg a MENÜ gombot a távirányítón. 2. Válassza ki a képernyőn az Audio menüt és nyomja meg az OK gombot. S másolt. 3. Látni fogja az audio file-t amit az imént 4. Válassza ki az audio file-t a FEL/LE gombokkal. Majd az OK gomb megnyomásával egyszerűen lejátszhatja az audio file-t. TIPP Ha szeretné a következő audio-t lejátszani, nyomja meg a NEXT (>> ) gombot. 29

30 5.3 Kép fileok lejátszása Másoljon képi file-okat a PHOTO könyvtárba előzetesen majd lejátszhatja azokat. 1. Megnyomhatja a PHOTO gombot közvetlenül a távirányítón is anélkül, hogy a képernyőn kiválasztaná. 2. Nyomja meg a PHOTO gombot. 3. Láthatóvá válnak a képek amit az imént másolt. 4. Válassza ki a kép file-t a FEL/LE gombokkal. Az OK gomb megnyomásával egyszerűen lejátszhatja a képi file-okat. 5. A következő kép megjelenítéséhez nyomja meg a NEXT (>> ) gombot. TIPP Az Audio és Video, valamint Fotó file-okat egyaránt lejátszhatja a távirányító segítségével. Amikor csatlakoztatja a hálózati kábelt vagy külső USB eszközt, a Network vagy USB ikon aktiválódik. 4 HDD partíció támogatott, 4 PC hálózat, 4 USB 1 partíció és 4 USB 2 partíció. 30

31 6 Távirányító használata 6.1 Alapvető funkciók Ez a rész leírja a távirányító gombjait. Néhány gomb nem működik DTV tuner hiányában. KI / BE kapcsolás Váltás DTV-re DTV betöltés Video Könyvtár Lejátszó gyors : / _ - Némítás Fotó Könyvtár Audio Könyvtár 1/2/3/4 : partíció váltás (partition 1/ partition 2/ partition 3/ partition 4) 6/7/8/9 : meghajtó váltás (Helyi/Hálózati/USB1/USB2) Scroll gomb Zoom gomb Előző file Következő file Navigációs nyilak REW / FF Hangerő OK/Kiválaszt gomb TV csatorna váltás, Felirat szinkronizálás beállítása Információs gomb Ugrás gomb Beállítások DVD Menü gomb TV kimenet File vagy könyvtár törlése STOP/Vissza Ugrás File módra Bookmark/Könyvjelző Felirat gomb Keverés gomb DVD Title gomb Ugrás/Ismétlés gomb Alvás funkció, ODD kiadás File Másolás/Áthelyezés TV felvétel gomb TV műsor gomb Amikor a file list menüben van, 1/2/3/4 el megváltoztathatja a partíciót (partíció 1/ partíció 2/ partíció 3/ partíció 4) 6/7/8/9 el pedig meghajtót válthat (Helyi/Hálózati/Usb1/Usb2) < Elemek cseréje> - Használjon új elemeket (2 AA méretű elemet tartalmaz a csomag). 31

32 6.2 Az egyes gombok leírása A média file-ok lejátszása. Alapvetően kiválaszthatja a lejátszani kívánt file-t és csak meg kell nyomnia az OK gombot. A HDD-re másolt DVD file-ok lejátszásához navigálja a kurzort a VIDEO_TS.IFO file-ra és nyomja meg az OK-t. Teljes DVD navigációt csinálhat mintha csak DVD lejátszót használna Video lejátszása Ha a távirányítón megnyomja a VIDEO gombot, csak a VIDEO könyvtárat jeleníti meg a TViX HD. Ha több mint egy partíciót használ, ez csak az aktuális partícióra igaz. Ha megnyomja a JUMP/REPEAT repeat gombot, kiválaszthat egy másik beviteli forrást. KI / BE gomb Némítás VIDEO könyvtár Scroll gomb Előző file Navigációs nyilak REW / FF Hangerő Több csatornás audio választása Zoom gomb Következő file Tartalom lejátszásakor, kihagyhat, vagy az előző tartalomra léphet ezekkel a gombokkal. Megállítást követően az oldal FEL/LE ként működik Lejátszás/Szünet gomb Felirat szinkronizálásának beállítása Információs gomb Léptetés Beállítások DVD Menü gomb TV kimenet File vagy könyvtár torlése STOP/Vissza File mód Bookmark/Könyvjelző Felirat gomb Keverés gomb DVD Title gomb Ugrás/Ismétlés gomb Alvás funkció, ODD kiadása, File Másolás/Áthelyezés 32

33 <FIGYELEM> INFO gomb : Egyszeri megnyomásra megmutatja a file adatait. Második megnyomásra megmutatja az eltelt időt (a folyamat sáv megjelenik a felső részében a képernyőnek. Harmadik megnyomás megmutatja a hátralévő időt. Negyedik megnyomás kikapcsolja az INFO-t Ha nem lejátszás közben nyomja meg az INFO gombot, megmutatja a HDD-n lévő szabad helyet. SUBTITLE gomb : - Támogatja az SMI Multi-subtitle módot. - Első lenyomás: megmutatja a felirat OSD-t. A felirat mérete az OK gombbal változtatható. Ha megnyomja a fel/le gombot változtathatja a pozícióját a feliratnak. - A felirat színe és körvonala a SETUP menüben konfigurálható. - Támogatott a.sub (bitmap) +.idx felirat file-ok. - PAL formátumban a.sub feliratok nem támogatottak. - Beléphet a felirat file választó módba a TITLE gomb lenyomásával (MENU mellett) a távirányítón. Navigálhat a file-ok és könyvtárak között és a kívánt felirat file-ra nyomjon OK gombot. - Állíthatja a felirat szinkronizációja a CH +/- gombbal. ZOOM gomb : - A Zoom egyszeri megnyomása után a nyíl gombokkal változtathatja a méretet. - Másodszori megnyomás: Teljes képernyő - Harmadszori megnyomás: PAN&SCAN teljes képernyő (jelenleg nem támogatott) - Negyedszeri megnyomás: Zoom kikapcsolása BOOKMARK : Ha megállítja a filmet, a stop pozíció automatikusan eltárolásra kerül és bármikor visszatérhet a távirányító BOOKMARK gombjának megnyomásával. SETUP gomb - kép beigazítása: Kontraszt Fényerő Telítettség. DELETE gomb : A TViX saját HDD-jéről törölhet file-t vagy könyvtárat. Ha beállítja a távirányító lock up opcióját a SETUP menüben, be kell adnia a file törléshez a jelszót ( 1111 ) Ha file-okat és könyvtárakat töröl, rendszeresen futtatni kell a check disk-et. A TViX felhívja a figyelmét rá egy üzenettel, ha futtatnia kell a check disket. Alvás időzítés funkció: - A Funkció gomb ismételt lenyomásával beállíthatja az alvás időzítést. - SLEEP ON villogni kezd 30 másodperccel a kikapcsolás előtt 33

34 A GOTO-val megjeleníthető az aktuális lejátszási idő. FF/REW gomb " AVI : 2X4X 8X 16X 32X. " DVD Jukebox : 2X 4X 8X 16X 32X 64X. STEP / SLOW Funkció SZÜNET módban JOBB gomb : Slow Motion lejátszás. FEL/LE gomb : 15 másodperc ugrás előre vagy vissza * Nyomja meg a VIDEO gombot és válogathat a TViX HDD-jén tárolt video anyagok közül. TIPS * Lehetséges 8 Bookmark elmentése 8 különböző file-on. (Egy file-on nem lehet 8 Bookmarkot elhelyezni) * Felismerhető: AVI, MPG, VOB, CAT, M2P video file-ok. * Az olyan video file, ahol a könyvtár jelszóval védett, nem menthető. * Ugyanazon file ismétlésekor, csak az utolsó lejátszási pozíció kerül elmentésre. * Ha letöröl egy file-t a merevlemezről akkor a Bookmark listából is automatikusan törlődik. * Nem lehet elmenteni a Bookmark listát, ha USB HOST vagy LAN módban használja a készüléket. < DVD Jukebox Key > OK gomb amikor filmet játszik le play gombként működik. A menü képernyőn kiválasztó gombként működik. PAGE-DOWN Ugrás a következő fejezetre.. PAGE-UP - Ugrás az előző fejezetre AUDIO gomb Audio váltás. (International dubbing, DOLBY, 2CH, 5.1CH, DTS etc.) SUBTITLE - A felirat menüt mutatja. MENU gomb A DVD menü képernyőt mutatja. TITLE gomb - A DVD title képernyőt mutatja.. ANGLE gomb Ha a DVD-nek van angle funkciója, megmutatja azt. GOTO gomb Kiválaszthatja az időt, fejezetet, címet. Kiválasztás után direkt lejátszás. Számok + OK A kiválasztott számú fejezet direkt lejátszása. ** A PICTURE és VOLUME UP/DOWN ugyan az mint a video opciónál 34

35 6.2.2 Audio lejátszás Ha a távirányítón lenyomja az AUDIO gombot, csak az AUDIO könyvtárat mutatja a TViX HD. Ha több mint egy partíciója van, csak az aktuális partícióra vonatkozik. KI / BE kapcsolás Némítás Audio Könyvtár Előző file Következő file OK/Kiválaszt Hangerő Információs gomb megjeleníti az aktuális file-hoz tartozó információkat Ugrás adja be a kívánt időt ahonnan a zenei file-t hallgatni szeretné STOP/Vissza Ugrás file módra Véletlen lejátszás < FIGYELEM> ** Néhány funkció a legújabb firmwaret követeli meg.. Ha lenyomja az INFO gombot miközben zenét hallgat, a dal információit megjelenítő ablak fog felugrani. Az INFO gomb újbóli lenyomásával visszatér a file listához, ahonnan kiválaszthat egy másik dalt. Ha nincs TAG információ, csak az alapvető file információk jelennek meg. 35

36 Keverés funkció (Véletlenszerű lejátszás) - Az adott könyvtár dalainak véletlenszerű lejátszásához nyomja le a SHUFFLE gombot egyszer. - Nyomja le újból a SHUFFLE gombot a véletlenszerű lejátszás megszűntetéséhez WMA, WAV file-ok lejátszásakor támogatott a 10 sec funkció. A 10 sec FF/REW funkció audio file-ok lejátszásánál lehetséges. Támogatottak a szöveg file-ok (.lrc) Amennyiben egy zenefile és a szöveg file (.lrc) neve megegyezik, a szöveg automatikusan megjelenik Támogatott az ID3 TAG (ID3V1) zenei file lejátszásakor - Nyomja meg az INFO gombot az ID3 TAG (ID3V1) megtekintéséhez. - Megtekinthet plusz információkat amiket a zenei file tartalmaz, mint például az előadó, album, stb. - OGG szintén megjelenít alapvető TAG információkat. m4a kiterjesztés támogatott. A WMV file-oknál megváltoztathatóak a track-ek Csak nyomja meg az Audio-t a távirányítón. 36

37 6.2.3 Képek lejátszása Csak a PHOTO könyvtárat jeleníti meg a TViX HD ha megnyomja a távirányítón a PHOTO gombot. Amennyiben több partícióval rendelkezik csak az aktuális partíciót jeleníti meg. KI / BE kapcsolás Némítás PHOTO könyvtár Scroll gomb ZOOM gomb Előző file Következő file Tartalom megtekintésekor, ennek a gombnak a segítségével az előző vagy következő file-ra léphet. Megállítást követően, oldal FEL/LE ként funkcionál. OK/Kiválaszt gomb Hangerő Információ gomb Keverés/Véletlenszerű lejátszás <FIGYELEM> A SETUP menüben beállíthatja a diavetités időintervallumát. A kép mérete megváltoztatható a ZOOM és a SCROLL gombokkal. 37

38 Néhány nem szabványos JPEG kép nem jeleníthető meg. Ha megnyomja a SETUP gombot, sorra látja a következő menüpontokat: Fényerő, Kontraszt, Színárnyalat, Telítettség. Ezekben a menükben beállíthatja a kontrasztot, a fényerőt és a telítettséget a bal/jobb nyíl gombok lenyomásával. A jelenleg támogatott legnagyobb felbontás 3888 x Támogatott az ikon alapú böngészés. Hozzon létre egy üres icon.tvix nevű file-t abban a könyvtárban amiben ikonok szerint akar böngészni. A file név amit az ikon file-okhoz használ kisbetű/nagybetű érzékeny, precízen egyeznie kell a média file nevével, kivéve a kiterjesztést (jpg vagy png). Ha szeretne áttetszőséget, akkor állítsa a Transparency color-t 0xC8C8C8-ra. A könyvtás ikonként való megjelenítéséhez tegye a folder.jpg vagy folder.png file-t a könyvtárba. A maximális ikon méret 720x480 és a legjobb méret a 100x136. A könyvtáron állva nyomja meg a FUNCTION gombot és ICON (thumb) módra válthat. 38

39 6.3 Extrák AutoRun funkció használata Ha zenét akar lejátszani a TViX HD-vel de nincs semmilyen megjelenítő eszköze (TV, Projektor) az alábbi funkció hasznos lehet. 1. Készítsen egy könyvtárat és nevezze el autorun a root könyvtárában az első partíciónak.. 2. Másoljon média file-okat vagy lista file-okat az autorun könyvtárba. 3. Ha meg akarja változtatni a beállításokat, nyomja meg a SETUP gombot a távirányítón. Azután menjen a SETUP/MISC fülre. Állítsa az AutoRun opción ON -ra. Ha OFF-ra állítja az AutoRun opciót a funkció nem fog működni. Ha kiválasztja a SHUFFLE -t a file-ok véletlenszerűen kerülnek lejátszásra 4. A konfigurációs beállítások után kapcsolja ki a TViX-et és kapcsolja vissza. A TViX elkezdi lejátszani a média file-okat a /HDD1/autorun könyvtárból. << WinAMP Playlist használata(.m3u vagy.pls ) >> (1) Csatlakoztassa a TViX et PC-hez. (2) Nyissa meg a file-okat a Winampban, amiket eltárolt a TViX-en. (3) Válassza ki a könyvtárat ahova szeretné, hogy a Winamp elmentse a listát. Ajánlott ugyan oda menteni a listát ahol a megnyitott file-ok is találhatók. (4) Húzza le a TViX-et a számítógépről. 39

40 6.3.2 Háttérkép használata Ha abba a könyvtárba aminek a hátterét meg akarja változtatni elhelyez egy TViX.jpg nevű file-t, a készülék alkalmazni fogja azt háttérképként. Kiválaszthat bármilyen háttérképet a különböző könyvtárakban található JPEG képek használatával. <TIPP> Ha megakarja változtatni az alapértelmezett háttérképet, tegyen egy JPEG filet tvix.jpg névvel a root könyvtárba *720 pixel a javasolt méret a háttérképhez.. Windows XP alatt ha elnevezi a JPEG file-t, Hide extensions for known file types ne legyen kipipálva a Tool-Folder Option-View-File/Folder -ben. Ellenkező esetben a JPEG filet-t nem tudja elnevezni tvix.jpg.jpg-nek és nem fogja látni a kiválasztott háttérképet. 40

41 6.3.3 Internet rádió használata * Figyelmeztetés - TViX csatlakoztatható hálózaton keresztül. - Töltse le a.pls vagyr.m3u (WinAmp playlist) file-t. - Mielőtt lejátsza a.pls vagy.m3u file-t, be kell állítani a hálózatot (DHCP vagy Static IP). - TViX csak a shoutcast streaming formátumot támogatja és nem támogat más streaming formátumokat. - TViX nem támogatja a privát szervert. 1. Töltse le a.pls file-t. Böngészheti a shoutcast oldalt úgy mint al A SHOUTcast egy Nullsoft ingyenes audio streaming rendszer. Műsorszórók ezrei várják a világon, hogy rájuk hangoljon és őket hallgassa. Nézzen körbe a SHOUTcast könyvtárban, hogy a legnépszerűbb állomásokat böngészhesse. Győződjön meg róla, hogy a megfelelő kapcsolati sebességet választotta ki, majd a jobb oldalon válassza ki a keresett zenei stílust. 2. Jobb klikk a lejátszáshoz--> válassza a Save Target As... és mentse a.pls file-t a TViX vagy megosztott könyvtárba. 3. Szerkessze a lejátszási listát. Szerkesztheti a letöltött lejátszási listát a WinAmp program segítségével. 4. Futtassa a WinAMP-ot --> Nyissa meg a Playlistet és válassza a letöltött.pls file-t. 5. Eltávolíthatja a szükségtelen elemeket a pls/m3u file-okból a PLAYLIST használatával. 6. Mentse a playlistet a.m3u vagy.pls kiterjesztésbe. 7. Válassza ki és kattintson a.pls vagy.m3u file-ra a TViX HDD-n vagy a hálózati megosztásban(pl: tvishd1) 8. Rövid idő elteltével hallgathatja az Internet Rádiót. 41

42 6.3.4 File Másolás/Áthelyezés használata A TViX támogatja a PC nélküli File másolást. Így másolhat külső USB meghajtóról vagy belső meghajtóról belső meghajtóra. (Jelenleg az áthelyezés funkció nem támogatott) TViX belső HDD belső HDD, TViX belső HDD Hálózati DISK NetShare-el. TViX belső HDD USB Host DISK (kivéve ODD eszköz) 1. A forrás file-okat tartalmazó könyvtárban nyomja meg a Function-t és válassza ki a Copy/eject ikont, ezután látni fogja a forrást a jobb felső sarkában a képernyőnek (jelenleg nem támogatott a könyvtár másolás). 2. Válassza ki a file-okat az OK gombbal (Ha 0-t nyom a kiválasztás megfordul) Ha a file kijelölésre került, egy vörös pipa ikon jelenik meg a file listában 3. A file-ok kiválasztása után nyomja meg a Funkcio-t újra és az OSD megváltozik Target from Source-ra. A másolás törléséhez nyomja meg a Funkcio-t újra és nyomja meg a Cancel ikont. 4. A target módban, használhatja a nyilakat, így megváltoztathatja a cél könyvtárat 5. Navigáljon a könyvtárhoz, ahova másolni akar, és nyomja meg a Funkció-t újra majd válassza ki a Copy ikont. 6. Miután megnyomta a Copy/Cancel ikont megjelenik a folyamat OSD.. 42

43 6.3.5 Könyvtár jelszó használata A TViX támogatja a könyvtár jelszó használatát PC nélkül. 1. Válassza ki a könyvtárat amihez jelszót akar beállítani. 2. Nyomja meg a FUNCTION gombot a távirányítón. 3. Válassz aki a negyedik ikont a jelszó beállításához (ahogy a képen látható). 4. Adjon meg egy négy jegyű számot, majd ismételje meg ( Ex: 1234). A beállításhoz nyomja meg az OK gombot. < FIGYLEM > - A jelszó megváltoztatása és eltávolítása ikonok akkor válnak aktívvá, ha már beállításra került a jelszó. Könyvtár jelszó cseréje Könyvtár jelszó törlése ICON mód kapcsoló Gyári betűk visszaállítása Exit/Kilép - Amennyiben hibás jelszót ad meg, a TViX automatikusan a file-választó oldalra megy. - Ha elfelejtette a jelszavát, csatlakoztassa a TViX-et a PC-hez és távolítsa el a tvix.pss file-t. - A jelszó kizárólag számokat tartalmazhat! - Azokat a könyvtárakat melyekre jelszót állított be nem lehet a DELETE gombbal törölni. Először a jelszavas védelmet meg kell szüntetni ttf betűkészlet használata A TViX betűkészletét kézileg meg lehet változtatni. Jelenleg a TViX ttf betűkészlet 6Mbyte-ig támogatottak. A Windows-Fonts könyvtárból másolja a.ttf file-okat a TViX belső merevlemezére. Miután elindítja a TViX-et látni fogja az átmásolt file-okat (.ttf kiterjesztéssel). Kattintson a.ttf file-ra és a betűtípus megváltozik. Ha az alapértelmezett betűkészletre szeretne váltani, nyomja meg a távirányítón a FUNCTION gombot, majd válassza a ikont. 43

44 6.3.7 SAMBA szerver használata SAMBA szerver használatával egyszerűen tud a számítógép és a TViX LAN kapcsolatán keresztül file-okat másolni/áthelyezni/törölni. A SAMBA csak belső merevlemezt támogat. A TViX-SETUP-NETWORK menüben kattintson a Network Info-ra. Nyissa meg a Sajátgép -et, majd írja be a TViX IP címét, mint pl.: \\ Ha megjelenik a Bejelentkezés ablak a képernyőn, adja meg a felhasználónevet és jelszót: User Name : tvixhd1 Passwoard : tvixhd1 A jobb oldali képhez hasonlóan a Sajátgép Hálózati helyek menüpontban látni fogja a TViX merevlemezét. Ebben a könyvtárban másolhat/áthelyezhet/törölhet file-okat. Miután elkészült a TViX könyvtár hálózati meghajtóként, lejátszhat filmeket a TViX-ről mialatt le-, illetve feltölt file-okat. 44

45 7 Firmware frissítés Firmware Verzió ellenőrzés 1. Csatlakozotassa a TViX HD-t a TV-hez és kapcsolja be a TViX HD-t. 2. Nyomja meg a SETUP gombot a tető panelen és a setup képernyő meg fog jelenni. 3. Ellenőrizze a legutóbbi firmware verizóját a TViX HD weboldalán: ** Amennyiben kitölti a fogyasztói regisztrációs űrlapot, minden egyes firmware frissítésről értesítjük. Firmware letöltése: 1. Töltse le a legfrissebb firmware-t a weboldalról a számítógépére: 2. Csatlakoztassa a TViX HD-t a számítógépéhez USB-vel és kapcsolja be. 3. A rendszer a TViX HD-t külső merevlemezes meghajtóként ismeri fel.. 4. Másolja a legutóbbi firmware file-okat a TViX HD merevlemezének gyökér könyvtárába. 5. Kapcsolja ki a TViX HD-t és vigye a TV-hez firmware frissítéshez. Hogyan frissítsük a firmware-t 1. Csatlakoztassa a TViX HD-t a TV-hez. 2. SVálassza ki az átmásolt firmware file-okat (pl: TViX1.0.1.fwp) és nyomja meg a távirányítón az OK gombot a frissítés megkezdéséhez. 3. Az alábbi képernyő fog megjelenni. Kövesse a képernyő utasításait 4. A régi firmware törlése folyamatban van.. 45

46 5. A firmware frissítése folyamatban van (kb. egy percig tart). Amikor a frissítés teljesen befejeződött, a TViX automatikusan újra fog indulni.. < FIGYELMEZTETÉS: Biztonságos frissítés > Még ha a TViX véletlenül ki is kapcsolódna firmware firssítés közben, a biztonsági mód lehetővé teszi a TViX újbóli frissítését. Kövesse az alábbi lépéseket: 1. Csatlakoztassa a TViX-et egy PC-hez USB-n keresztül és kapcsolja be. 2. Az elsődleges partíción hozzon létre egy tvixfw könyvtárat. 3. Másolja a legutóbbi firmware file-t a tvixfw könyvtárba. 4. Nyomja meg a SETUP gombot a tető panelen és kapcsolja be a TViX HD-t a POWER gombbal.. 5. A VFD a másolt firmware verzióját fogja mutatni, mint például HDD1/FW 1:01: Nyomja meg az OK-t a távirányítón a frissítés elkezdéséhez. 7. A VFD kijelző a PRE feliratot mutatja mialatt a régi firmwaret törlését végzi a készülék. 8. A VFD kijelző az UPG feliratot mutatja mialatt az új firmware telepítése történik. 9. Miután a frissítés sikeresen befejeződött, a TViX automatikusan újraindul 46

47 8 USB kapcsolat PC-vel A TViX HD 3.5 HDD-t használ mint tároló eszköz és PC-hez csatlakoztatva a számítógép USB 2.0 külső merevlemezes meghajtóként ismeri fel. Csatlakoztassa az adat és áramkábelt mielőtt használja a számítógéppel. Az USB kábel két vége különböző formájú. Használjon USB 2.0 A B csatlakozójú kábelt. Miután csatlakoztatta a PC-hez kapcsolja be a TViX-et. Ha Windows98SE felhasználó, használat előtt le kell töltenie egy USB meghajtó programot a weboldalról. A drivert nem kell installálni WindowsME/2000/XP alatt. 8.1 Windows 98SE driver telepítése 1) Futtatni kell a telepítőt mielőtt csatlakoztatja a TViX-et a számítógéphez. Az alábbi felugró ablakon nyomja meg a NEXT gombot. 2) Nyomja meg a Finish gombot az újraindításhoz. 47
