Csomag tartalma 10 Felkészülés az NTD26HD használatára 11

Átírás

1

2 TARTALOM 1 Bevezetés 4 Multimédiás funkciók 4 Be/Ki-meneti funkciók 5 Támogatott formátumok 5 Figyelmeztetések 6 Használat és egyéb figyelmeztetések 7 Egyes részek nevei Felső borítás és előlap 8 Egyes részek nevei Oldalak 9 2 Csomag tartalma 10 Felkészülés az NTD26HD használatára 11 Folyamat 11 Beszerelhető HDD típusok 11 HDD beszerelése 12 Csatlakoztatás PC-hez 13 Könyvtár létrehozása és file másolása 14 Leválasztás PC-ről 15 Csatlakoztatás TV-hez kompozit kábellel 16 Csatlakoztatás komponens kábellel 17 Csatlakoztatás koaxiális csatlakozón keresztül 18 3 Távirányító & Beállítások menü 19 A távirányító felépítése 19 Betöltő üzenet & a Főmenü 20 Az egyes ikonok áttekintése a Főmenüben 21 Beállítások (SETUP) menü és a beállítások 22 VIDEO beállítás megváltoztatása 23

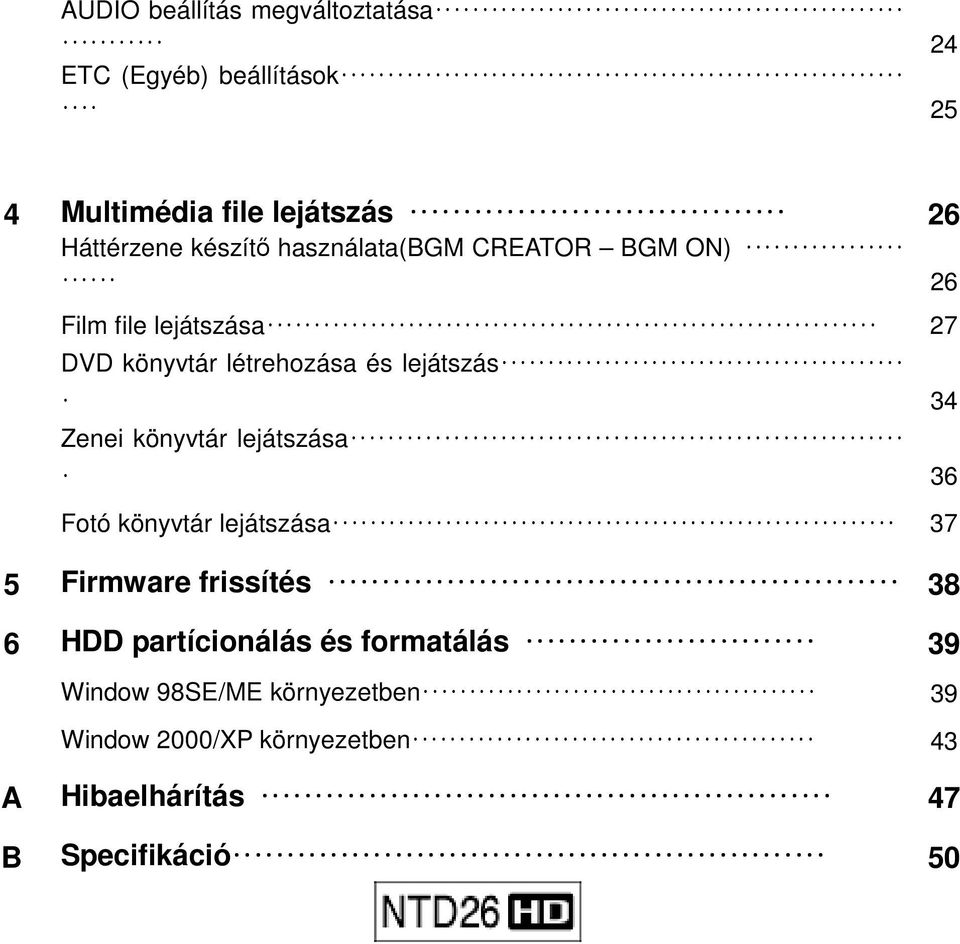

3 AUDIO beállítás megváltoztatása 24 ETC (Egyéb) beállítások 25 4 Multimédia file lejátszás 26 Háttérzene készítő használata(bgm CREATOR BGM ON) 26 Film file lejátszása 27 DVD könyvtár létrehozása és lejátszás 34 Zenei könyvtár lejátszása 36 Fotó könyvtár lejátszása 37 5 Firmware frissítés 38 6 HDD partícionálás és formatálás 39 Window 98SE/ME környezetben 39 Window 2000/XP környezetben 43 A Hibaelhárítás 47 B Specifikáció 50

4 Bevezetés Az NTD26HD funkcióinak és sajátosságainak bemutatása. Multimédiás funkciók Rögzített digitalis HD file lejátszás Mivel az NTD26HD támogatja az 1920x1080-as felbontást, a felhasználó fantasztikus minőségben élvezheti a korábban rögzített digitalis HDTV adást, vagy a saját HD kamerával készült családi felvételeket. Különböző video formátumok támogatása Az NTD26HD számtalan video formátumot támogat: előre rögzített HD(tp, trp, ts), WMV9, WMV9 HD, MPEG1/2, MPG, MPEG4(DivX, Xvid), stb. DVD JUKE BOX funkció Az NTD26HD támogatja az ISO és IFO file-okat, így a felhasználó a DVD-ket bármikor könnyedén visszajátszhatja, DVD lejátszó használata nélkül. Automatikus lejátszás, Könyvjelző és Ismétlés funkciók Egy file lejátszásának befejeztével, a következő (csak a file nevében különböző) file automatikus lejátszása. Ha film lejátszása közben a távirányító BOOKMARK gombja segítségével megjelöl egy bizonyos pontot, a megjelölt ponttól kezdheti újra a lejátszást. Az ismétlési funkció a nyelvet tanulók, vagy a sport közvetítések nézői számára hasznos. Zene JUKE BOX funkció Mivel az NTD26HD számtalan zenei file formátum kezelésére képes (MP3, OGG Vorbis, WMA, M3U és PLS), ezeket tárolhatja és könnyedén, kényelmesen lejátszhatja a készülék segítségével. A BGM CREATOR segítségével saját lejátszási listát készíthet a készüléken, melyeket azután háttérzeneként hallgathat. Digitális fotó album Egy nagyképernyős TV segítségével és az NTD26HD használatával a nappaliban élvezheti a családi fotókat, melyek még kellemesebb élményt nyújtanak a Photo with BGM (Fotó háttérzenével) funkció segítségével

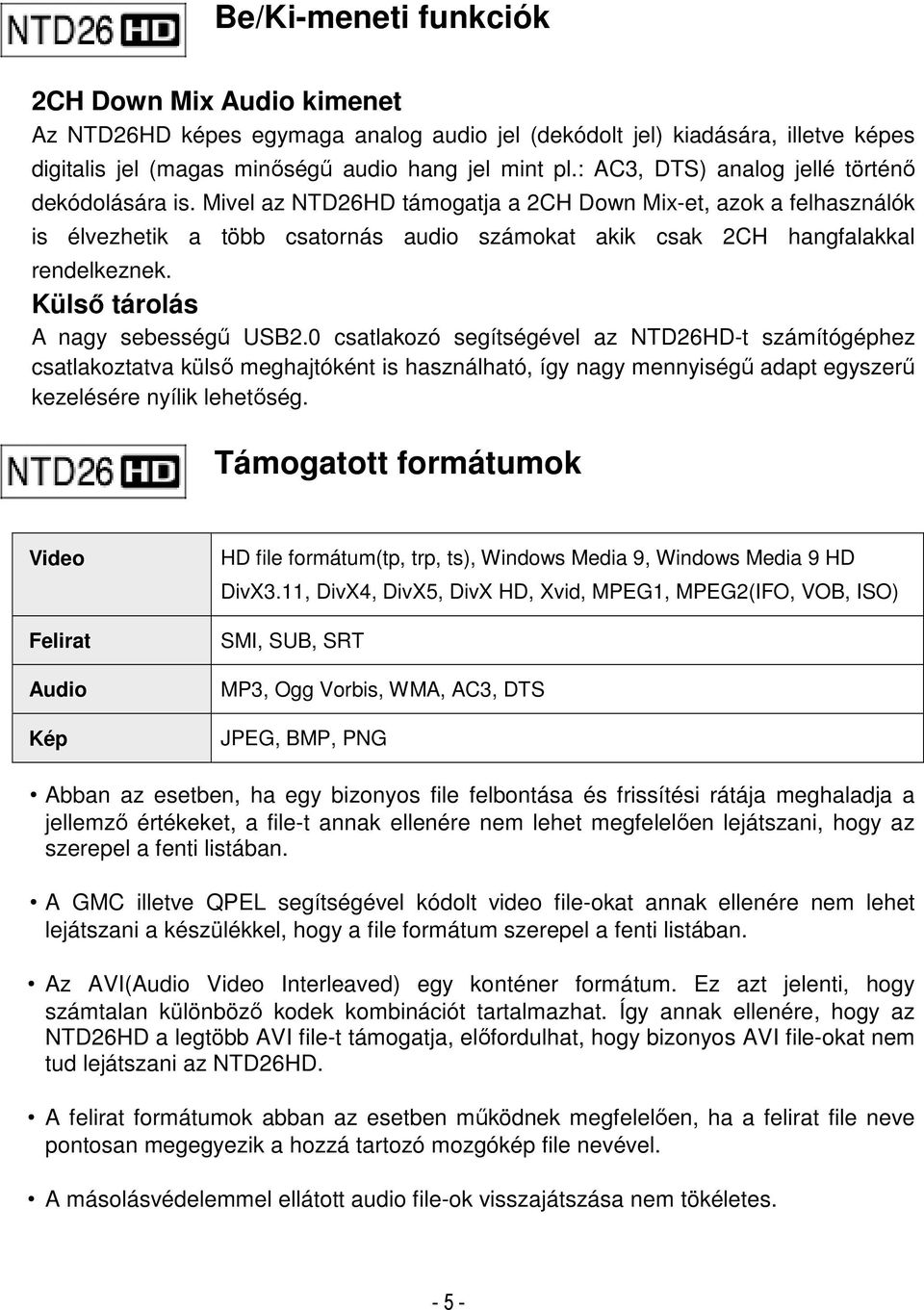

5 Be/Ki-meneti funkciók 2CH Down Mix Audio kimenet Az NTD26HD képes egymaga analog audio jel (dekódolt jel) kiadására, illetve képes digitalis jel (magas minőségű audio hang jel mint pl.: AC3, DTS) analog jellé történő dekódolására is. Mivel az NTD26HD támogatja a 2CH Down Mix-et, azok a felhasználók is élvezhetik a több csatornás audio számokat akik csak 2CH hangfalakkal rendelkeznek. Külső tárolás A nagy sebességű USB2.0 csatlakozó segítségével az NTD26HD-t számítógéphez csatlakoztatva külső meghajtóként is használható, így nagy mennyiségű adapt egyszerű kezelésére nyílik lehetőség. Támogatott formátumok Video Felirat Audio Kép HD file formátum(tp, trp, ts), Windows Media 9, Windows Media 9 HD DivX3.11, DivX4, DivX5, DivX HD, Xvid, MPEG1, MPEG2(IFO, VOB, ISO) SMI, SUB, SRT MP3, Ogg Vorbis, WMA, AC3, DTS JPEG, BMP, PNG Abban az esetben, ha egy bizonyos file felbontása és frissítési rátája meghaladja a jellemző értékeket, a file-t annak ellenére nem lehet megfelelően lejátszani, hogy az szerepel a fenti listában. A GMC illetve QPEL segítségével kódolt video file-okat annak ellenére nem lehet lejátszani a készülékkel, hogy a file formátum szerepel a fenti listában. Az AVI(Audio Video Interleaved) egy konténer formátum. Ez azt jelenti, hogy számtalan különböző kodek kombinációt tartalmazhat. Így annak ellenére, hogy az NTD26HD a legtöbb AVI file-t támogatja, előfordulhat, hogy bizonyos AVI file-okat nem tud lejátszani az NTD26HD. A felirat formátumok abban az esetben működnek megfelelően, ha a felirat file neve pontosan megegyezik a hozzá tartozó mozgókép file nevével. A másolásvédelemmel ellátott audio file-ok visszajátszása nem tökéletes

6 Bár az NTD26HD képes 2048 x 1352(JPEG) kép megjelenítésére, előfordulhat, hogy 1920 x 1080 felbontás fölött nem működik megfelelően. Figyelmeztetések Ne dobja le, vagy rázogassa. Komolya károsodást szenvedhet a HDD. Tartsa távol magas hőtől, nedvességtől, mágneses mezőtől és direkt napsugárzástól. Az elektromos hálózati csatlakozókábelt ne érintse meg nedves kézzel. Ne próbálja meg szétszerelni. Áramütést, hibát, vagy rossz működést eredményezhet. A HDD behelyezéséhez és cseréjéhez a készülék also borítását nyissa ki. A készüléket villámlás idején illetve ha nem használja, húzza ki a konnektorból

7 Használat és egyéb figyelmeztetések Győződjön meg arról, hogy csak azt az adaptert használja amit az NTD26HD gyártója mellékelt. Amennyiben nem azt használja, az a készülék működésében hibát, tüzet, stb. Okozhat. Abban az esetben, ha az NTD26HD-t teljesen burkolt és magas hőmérsékletű környezetben (például autóban) hasznáják, vagy tárolják hosszú ideig, probléma léphet fel működés közben. Abban az esetben, ha hosszabb ideig nem használja a készüléket a távirányítóban található elemet dobja ki. Az NTD26HD tisztításához használjon puha, lágy, enyhén nedvesített törlő ruhát, takarítsa le a szennyezett felületet, vagy a külsőt és ezt követően törölje szárazra a felületet Győződjön meg arról, hogy az NTD26HD-t nem lehet hirtelen áramtalanítani, mialatt dolgozik (lejátszás, file másolás, firmware frissítés, stb.). Abban az esetben, ha mégsi hirtelen áramtalanításra kerül a készülék mialatt dolgozott, a készüléket PC-hez kell csatlakoztatni és a HDD-t le kell ellenőrizni a Windows ScanDisk szolgáltatásával. Miután befejezte a PC-vel történő munkát és le szeretné választani az NTD26HD-t, győződjön meg, hogy az USB háttértár biztonságos eltávolítása -nak folyamatát elvégezte. A HDD SATA csatlakozóhoz történő illesztésekor legyen óvatos, hogy a csatlakozó tűiben ne tegyen kart

8 Egyes részek nevei Felső borítás & előlap Felső borítás gombjai SETUP Gomb OK Gomb STOP Gomb PLAY/PAUSE Gomb Irány, REW/FWD és +15/-15sec léptetés Gomb (,,, ) HDD LED IR Vevő Power (Ki/Be) Gomb POWER LED(piros) PLAY LED(zöld) - 8 -

9 Egyes részek nevei Hátsó oldal USB 2.0 Csatlakozó PC-hez AV csatlakozó(kompozit) Külső IR Vevő csatlakozó Power 5V DC Komponens Video csatlakozó Digitális hang Koaxiális csatlakozó - 9 -

10 Csomag tartalma Az alábbi tételek találhatók az NTD26HD csomagjában NTD26HD Távirányító Használati útmutató 5V DC áram adapter A to B USB Kábel Komponens Video Kábel Kompozit A/V Kábel Csavarhúzó Koaxiális átalakító

11 Felkészülés az NTD26HD használatára Bevezetés az NTD26HD használata előtti felkészülésbe. Folyamat 1. Ellenőrizze, hogy minden megfelelő módon került csatlakoztatásra. 2. Helyezze be a HDD(Hard Disk Drive)-t az NTD26HD-be a HDD illesztése fejezet alapján. (Figyelem: a HDD jumper beállítás Master kell legyen.) 3. Csatlakoztassa az AC adaptert az NTD26HD-hez és az USB kábellel kösse össze a PC-vel. 4. Kapcsolja be az NTD26HD-t(az előlapon található kapcsolóval, vagy a távirányító Power gombjával). 5. Abban az esetben, ha a HDD nem formatált, kérjük formatálja előbb a hagyományos HDD formatálási folyamat alapján. 6. A PC segítségével másolja a média file-okat az NTD26HD HDD-re 7. A file-ok másolását követően válassza le az NTD26HD-t a számítógépről. 8. Csatlakoztassa az NTD26HD-t a TV és/vagy audio berendezéshez. 9. Kapcsolja be az NTD26HD-t és változtassa meg a beállításokat ha szükséges. 10. Most már szabadon élvezheti az NTD26HD nyújtotta kényelmes szolgáltatásokat. Beszerelhető HDD típusok HDD Méret HDD Típus HDD Kapacitás HDD RPM HDD buffer Memória 2.5 HDD SATA Bármekkora a piacon kapható HDD 4200 RPM felett 2MB felett 11

12 HDD Beszerelése 1 Nyissa ki a fenéklemezt egy csavarhúzó segítségével. 2. Távolítsa el a HDD rögzítőt 3..A képen látható módon illessze a HDD-t a csatlakozókhoz. 4. Illessze vissza a HDD rögzítőt. 5. Zárja vissza a fenéklemezt egy csavarhúzó segítségével

13 Csatlakoztatás PC-hez File-ok PC-vel történő másolásához kövesse az alábbi utasításokat. Javaslat Abban az esetben, ha a PC-ről adatokat másol az NTD26HD-re USB kábelen keresztül, nem szükséges az AC adaptert csatlakoztatnia. Azonban előfordul, hogy a PC nem megfelelően adja le az 5V-ot az USB kábelen keresztül. Ez az NTD26HD lefagyásához vezethet adatátvitel közben. Windows ME/ 2000/XP Felhasználóknak 1. Kapcsolja be a számítógépét. Ezért javasoljuk, hogy adatátvitel esetén minden esetben csatlakoztassa az NTD26HD-hez az AC adaptert. 2. Csatlakoztassa az NTD26HD-t a PC-hez USB kábellel. Csatlakoztassa az AC adaptert az NTD26HD-hez, majd kapcsolja be. 3. Várjon míg a PC felismeri az NTD26HD-t hatter-tároló eszközként. 4. Ellenőrizze, hogy az NTD26HD megfelelően lett felismerve: kattintson a Sajátgép ikonra a Windows-ban. Windows 98SE Felhasználóknak 1. Mielőtt csatlakoztatná az NTD26HD-t a PC-hez, installálnia kell a Windows 98SE illesztő programot. A program letölthető a gyártó honlapjáról: ( 2. Letöltés után csomagolja ki (unzip) és futtassa. (NTD26HD_98setup) 3. Csatlakoztassa az NTD26HD-t a PC-hez USB kábellel. Csatlakoztassa az AC adaptert az NTD26HD-hez, majd kapcsolja be. Várjon amíg a PC felismeri az NTD26HD-t hattér-tároló eszközként. 4. Ellenőrizze, hogy az NTD26HD megfelelően lett felismerve: kattintson a Sajátgép ikonra a Windows-ban

14 Könyvtár létrehozása és file másolás Könyvtárak és file-ok másolásához kövesse az alábbi utasításokat. Amennyiben a HDD nincs partícionálva vagy formatálva, elsőként: - NTFS-t javaslunk FAT32 helyett. Az NTD26HD támogatja a multi-particionálást. - Figyelem : Az elsődleges partíciónak nagyobbnak kell lenni egynél(1) HDD partícionáláshoz olvassa el a 6. fejezetet. A könyvtárak létrehozásakor javasoljuk, hogy az alábbi elnevezéssel hozzon létre könyvtárakat: MOVIE, MUSIC, PHOTO. Eztkövetően a megfelelő file formátumokat a megfelelő könyvtárakban helyezze el. - A MOVIE könyvtár a távirányító MOVIE gombjára és a főmenü MOVIE ikonjára reagál. - A MUSIC könyvtár a távirányító MUSIC gombjára és a főmenü ikonjára reagál. És a PHOTO könyvtár szintén hasonlóan működik. - Bármilyen név adható az egyes könyvtáraknak. Ne tároljon túlzottan sok file-t egy könyvtáron belül. - Javasoljuk, hogy készítsen számos alkönyvtárat és tárolja a file-okat elosztva. - Abban az esetben ha a HDD FAT32 file rendszerű, nem ajánlott egy könyvtárban 3GB-nál több file-t tárolni. Abban az esetben, ha a file (könyvtár) neve túl hosszú, vagy sok speciális karaktert, kitöltetlen vagy szóköz karaktert tartalmaz, a file (könyvtár) problémát okozhat. - Ebben az esetben, változtassa meg, vagy csökkentse a file (könyvtár) nevét. A mozgókép file-oknak és a felirat file-nak azonos könyvtárban kell lenniük. - A mozgókép file-nak és a felirat file-nak azonos könyvtárban kell lenniük és mindkét filenak azonos nevet kell viselnie leszámítva a kiterjesztést. Az NTD26HD leválasztása PC-ről Az adatátvitel befejezését követően az alábbi oldalon leírt utasításokat követve válassza le az NTD26HD-t a PC-ről, különben a másolt file-ok sérülhetnek

15 Leválasztás PC-ről Mielőtt kihúzná az NTD26HD-t és a PC-t összekötő USB kábelt, végezze el az alábbi utasításokat. 1. Kattintson duplán a Hardver biztonságos eltávolítása ikonra 2. Kattintson a Leállítás gombra miután kiválasztotta az USBháttértár -at. 3. Ha megjelent a képen látható üzenet, húzza ki az USB kábelt a PC és az NTD26HD között

16 Csatlakoztatás TV-hez Kompozit kábellel Miután kikapcsolta a TV készüléket és az NTD26HD-t az alábbi ábra szerint csatlakoztassa őket. A kompozit AV kábel a hagyományos TV-hez vagy video-hoz való csatlakoztatáshoz szükséges, mely kompozit video jel és 2CH audio jel kapcsolatot hoz létre. A 3.5mm Jack csatlakozót illessze az NTD26HD-hez és csatlakoztassa a VIDEO(sárga) jacket a TV VIDEO csatlakozójához, a piros jacke-t a jobboldali hang csatlakozójához, a fehéret a baloldali hang csatlakozójához. A kábel és a csatlakozók szineinek egyezniük kell. Kérjük ne tévessze össze a kompozit csatlakozót a komponens (Y, Pb, Pr) csatlakozóval, mely az NTD26HD hátsó oldalának alsó felén található. Ha digitalis audio kimenetet (koaxiális) szeretne használni, nem szükséges a piros és fehér jackek csatlakoztatása. Bővebb információért olvassa el a TV készülék gyártója által mellékelt használati útmutatót. Csatlakoztatás komponens kábellel Ha HDTV-t vagy más HD-s megjelenítő eszközt csatlakoztat az NTD26HD-hez, kövesse az alábbi utasításokat

17 Csatlakoztatás komponens kábellel A komponens kábellel történt csatlakoztatást követően, a készüléken be kell állítani a Komponent módot. Az NTD26HD támogatja a 480i, 480p, 720p and 1080i felbontást komponens módban. A komponens módot a SETUP(Beállítások) menüben választhatja ki. A video beállítások megváltoztatásához olvassa el a 3. fejezetet. Csatlakoztatás Koaxiális csatlakozóval Ha magas minőségű digitalis audio élményben kíván részesülni, csatlakoztassa a koaxiális kábelt

18 Mivel a koaxiális kimeneten digitalis jelet ad ki a készülék, ezért szükséges különálló dekóder (DTS) használata. A biztonságos csatlakoztatás érdekében kapcsolja ki az NTD26HD-t és a hangrendszert egyaránt. A koaxiális kábel nem tartozéka a csomagnak, külön kell beszereznie. Távirányító & Beállítások Menü A távirányító felépítésének és a beállítások menü bemutatása

19 A távirányító kialakítása AUDIO KIMENET KI/BE-kapcsolás MOVIE GOMB MUSIC GOMB PLAY & PAUSE GOMB +15sec ELŐRE / FEL VISSZA/BAL OK/KIVÁLASZT/PLAY LASSÚ ELŐRE BEÁLLÍTÁSOK HANGERŐ ELŐZŐ/KÖV. FILE SZÁM GOMBOK UGRÁS TÖRL.MIND(JUKEBOX) FILE TÖRLÉS(JUKEBOX) DVD TITLE/MENU ZOOM/GÖRGETÉS FELIRAT SZINKRON. TV KIMENET HOME JUKEBOX PHOTO STOP ELŐRE/JOBBRA INFO/IDO -15sec VISSZA/LE BGM BE NÉMÍT ELŐZŐ/KÖV. FILE VISSZA/TÖRLÉS ALVÁS IDŐZÍTÉS KÖNYVJELZŐ PONTRÓL PONTRA ISMÉTLÉS/VÉLETL. SZÍN BEÁLLÍTÁS DUBBING AUDIO FELIRAT KEZELÉS Betöltő üzenet & a Főmenü Az NTD26HD bekapcsolását követően az alábbi képernyő jelenik meg

20 1. Betöltő üzenet Betöltés alatt a jobb oldali kép látható. Abban az esetben, ha nem jelenik meg semmi. A TV kimeneti mód alap beállítása: PAL/Kompozit. Ha nem jelenik meg semmi a TV-n a betöltést követően, próbálja megváltoztatni a TV kimeneti módot a távirányító TV OUT gombjának megnyomásával. 2. A Főmenü képernyője A betöltés befejeztével az also képen látható módon jelenik meg a Főmenü. A Főmenü számos ikonból áll, mint például MOVIE, MUSIC, PHOTO, SETUP és JUKE BOX(BGM). Az ikonok részleteiért olvassa el a következő oldalt. A Főmenü egyes ikonjainak áttekintése A Főmenü az alábbi ikonokból áll. Egy ikon kiválasztásával, az annak megfelelő abban tárolt file-okat találja meg

21 MOVIE ikon A MOVIE ikon kiválasztásával, a készülék megmutatja a MOVIE könyvtárban tárolt összes file-t a HDD-ről. A kényelem és egyszerű kezelés érdekében érdemes a MOVIE könyvtárat a HDD gyökerében létrehozni. MUSIC ikon A MUSIC ikon kiválasztásával, a készülék megmutatja a MUSIC könyvtárban tárolt összes file-t a HDD-ről. A kényelem és egyszerű kezelés érdekében érdemes a MUSIC könyvtárat a HDD gyökerében létrehozni. PHOTO ikon A PHOTO ikon kiválasztásával, a készülék megmutatja a PHOTO könyvtárban tárolt összes file-t a HDD-ről. A kényelem és egyszerű kezelés érdekében érdemes a PHOTO könyvtárat a HDD gyökerében létrehozni. SETUP ikon A SETUP ikon kiválasztásával, a beállítási értékeket változtathatja meg. BGM ikon Abban az esetben, ha készített Lejátszási listát a BGM CREATOR funkcióval, bármikor élvezheti az előre összeállított zenéket a távirányító BGM gombjának megnyomásával. Az aktuálisan játszott zeneszám címe a JUKE BOX ikon dobozában jelenik meg. Ha nincs MOVIE, MUSIC, PHOTO,, könyvtár Abban az esetben, ha nincs MOVIE, MUSIC, or PHOTO könyvtár a HDD-n, minden file és könyvtár a HDD gyökerében kerül elhelyezésre. Beállítás (SETUP) Menü & a beállítás Ha szükséges a beállított értékek megváltoztatása az NTD26HD használata előtt,

22 megnyithatja a SETUP menüt a távirányító SETUP gombjának megnyomásával, vagy a Főmenű SETUP ikonjának kiválasztásával. Hatására az alábbi képernyő jelenik meg. A SETUP Menü felosztása: VIDEO, AUDIO, ETC, EXIT. Bármely elemet kiválaszthatja a távirányító Bal/Jobb (, ) gombjai segítségével. A beállított értékek megváltoztatásához először válassza ki a fő elemet, majd listázásra kerülnek a kiválasztott elem alkategóriái. Az egyes elemeket a Fel/LE(, ) gombbal választhatja ki. Az alkategória választása után nyomja meg az OK-t. Megjelennek a változtatható értékek. Miután kiválasztott egy változtatható értéket Fel/Le(, ) gombbal, nyomja meg az OK-t. Ha mentés nélkül akar kilépni, nyomja meg a RETURN gombot mielőtt megnyomná az OK gombot bármely kiválasztott érték megerősítéséhez. A RETURN gomb megnyomásával az előző lépéshez kerül vissza. Miután végzett a beállításokkal, a RETURN gomb többszöri megnyomásával visszatérhet a Főmenübe, vagy használja a SETUP gombot illetve az EXIT ikont. VIDEO Beállítások megváltoztatása A SETUP menüben a VIDEO ikon kiválasztásával az alábbi alkategóriák jelennek meg

23 TV Standard NTSC :Korea, North America PAL : Europe and else TV Type 4:3 (normál TV-hez) 16:9(szélesképernyős TV-hez: HDTV, Plazma TV) Display (Képernyő méret) Original(Letter Box) : Akkor válassza, ha szélesvásznú (16:9) filmet játszik le hagyományos 4:3 képarányú TV-n. Az also és felső szélén a képernyőnek sötét margók jelennek meg. Pan & Scan : Akkor válassza, ha szélesvásznú (16:9) filmet szeretne hagyományos 4:3 képarányú TV-hez igazítani. A film bal és jobb széle levágásra kerül, az also és felső margók pedig eltűnnek. Full Screen : Akkor válassza ezt az opciót, ha filmet teljes egészében a TV képernyőhöz szeretné állítani, az eredeti arány figyelembevétele nélkül. Ebben az esetben a film eredeti arányaihoz viszonyítva a kijelző mérete kiszélesedik fel/le illetve jobbra/balra. Video Out Composite/480i : Abban az esetben válassza, ha a TV csatlakozás kompozit, vagy komponens 480i. Component(each Mode) : Komponens csatlakozón keresztüli csatlakozáshoz (Y, Pb, Pr). A távirányító, vagy az NTD26HD TV OUT gombjának többszöri megnyomásával változtathatja a TV standard és Video kimeneti módokat. AUDIO Beállítások megváltoztatása A SETUP menüben a AUDIO ikon kiválasztásával az alábbi alkategóriák jelennek meg. SPDIF Analog : Kiválasztása esetén minden digitális audio(pcm, MP3, AC3, DTS) analog jellé dekódolódik. Így különálló DTS dekóder

24 nélkül is hallhatóvá válik minden hang. Digital : Kiválasztása esetén, a digitális jel direkt, dekódolás nélkül kerül ki. Így szükség van különálló dekóderre is ahhoz, hogy a digitalis (koaxiális) csatlakozón keresztül hallhatóvá váljon minden hang. Sound Effects On : Az NTD26HD ki és bekapcsolásakor, hang effektek hallhatók Off : Nincsenek hang effektek. Music Play Mode Single Play : Csak a kiválasztott file lejátszása. Folder : Minden file lejátszása a könyvtárban. Shuffle: Minden file véletlenszerű lejátszása a kiválasztott könyvtárban. Egyéb(ETC) beállítások A SETUP menu ETC ikonjának kiválasztásakor az alábbi elemek jelennek meg

25 Slideshow Interval : Bállítja, hogy diavetítés közben mennyi idő teljen el a következő kép megjelenítéséig. 3sec, 5sec, 10sec ~ 60sec (össz. 9 szint) OSD Lang. : A menu nyelvének megváltoztatása. Sub. Color : A felirat színének megváltoztatása film lejátszásánál. összesen 9 elérhető szín. Sub. Size : A felirat méretének megváltoztatása film lejátszásánál. összesen két elérhető méret (kicsi/nagy). User defined background : A főmenü hátterének megváltoztatása bármely saját képre. A HDD-ről bármely kép kiválasztható. Use default background : Kiválasztásával visszaállíthatja az eredeti hátteret a felhasználó által kiválasztott helyett. Factory reset : Minden felhasználó általi beállítás törlése és az NTD26HD gyári beállításainak visszaállítása. Firmware Update: Firmware bin file kiválasztásához és a firmware frissítéséhez

26 MULTIMÉDIA FILE LEJÁTSZÁS Ez a szekció az alapvető multimedia lejátszási műveleteket mutatja be a felhasználó számára. Háttérzene készítő használata (BGM ON) 1. Lépjen a BGM CREATOR-hoz Kattintson a JUKEBOX ra vagy nyomja meg a JUKEBOX gombot a távirányítón. Ezt követően JUKEBOX CREATOR képernyője fog megjelenni a kijelzőn. BGM + OK 2. Készítsen Lejátszási listát - Playlist Válasszon ki zenei file-t és nyomja meg az OK - t. Minden kiválasztott file tárolódik a Playlist-ben Nem kiválasztott zene ikon Kiválasztott zene ikon 3. Tárolt file-ok lejátszása PLAYLIST -ről. A lejátszáshoz válassza a PLAY t, majd nyomja meg az OK gombot a távirányítón. Ezután visszatérhet a file böngésző képernyőhöz az EXIT kiválasztásával. JUKEBOX be/ki a távirányító BGM ON gombjával kontrollálható. * Figyelem : a CLEAR kiválasztásával és az OK gomb lenyomásával, minden file-t töröl a PLAYLIST -ből

27 4. Tájékoztatás A JUKEBOX funkció akkor is haszálható, ha más műveletet végez, például Diavetít éppen. Film file lejátszása 1. Betöltési üzenet (Loading) Film indításhoz nyomja meg PLAY vagy OK Film betöltésekor ez az üzenet olvasható a képernyőn. A file formátumtól és mérettől függően a betöltési idő különböző lehet. 2. Gyors keresés Lejátszás alatt levő filmben megkeresheti a kívánt részt amit meg kíván tekinteni a REW, FF gombokkal. Max. 32x-es keresés támogatott. 1 press: 2X 2 press: 4X 3 press: 8X 4 press: 16X 5 press: 32X

28 3. Előző/Következő file Lejátszása A PAGE+ gomb lenyomására az előző vagy következő file lejátszása kezdődik el. Miután megnyomta a -PAGE+ gombot, Válasszon YES vagy NO a, gombokkal és nyomja meg az OK gombot. 4. Ugrás (GO TO) funkció DVD lejátszása közben a GO TO gomb megnyomásával a kívánt időhöz ugorhat. Miután lenyomta a GOTO gombot, adja meg az idıt és nyomja meg az OK -t XX : YY : ZZ (Óra) : (Perc) : (Mp.) 5. Hangerő szabályozása Film lejátszásakor nyomja meg a -VOLUME+ -t

29 6. NÉMÍTÁS A hang kikapcsolásához nyomja meg a MUTE -ot. Funkció törléséhez: MUTE ismételt megnyomása. 7. A játszott file információinak ellenőrzése File lejátszása közben nyomja meg INFO gombot. Az adott file információi megjelennek a képernyőn. INFO 1 st lenyomni 8. Aktuális játékidő megtekintése. Az aktuális játékidőhöz nyomja meg INFO gombot kétszer egymás után. Törléshez: INFO gombot nyomja meg ismételten. INFO 2 nd nyom

30 9. Felirat pozíció és méret beállítása Video file lejátszása közben az S.TITLE gomb lenyomásával változtathatja a felirat beállításait. 1 st ~5 th megnyomni 10. Több felirat kezelése Ha a video file-hoz több felirat is tartozik, Kiválaszthatja közülük azt amelyiket látni szeretné a S.TITLE gombbal. Kiválasztáshoz nyomja meg az OK gombot. 2 nd ~ 3 rd megnyomni 11. Több hangsáv kezelése (Multi-audio) Ha a video file több hangsávot tartlamaz, kiválaszthatja amelyiket hallani szeretné, az AUDIO gombbal. 1 st ~ 2 nd megnyomni

31 12. Képernyő nagyítása Képernyő méretének nagyításához, nyomja meg a ZOOM/SCROLL gombot és állítsa be a képernyő méretet a ( ) gombokkal 1 st megnyomni 13. A nagyított képernyő görgetése A nagyított képernyő mozgatásához nyomja meg a, ZOOM/SCROLL gombot ismételten és görgesse a nagyított képernyőt a ( ) gombokkal. 2 nd nyomás 14. Képernyő színének beállítása A színek beigazításához, nyomja meg a PICTURE gombot és állítsa be az Élességet, Frissítést és Kontrasztot az iránygombok megnyomásával( ). 1 st ~ 3 rd megnyomni

32 15. Kiválasztott pozíció tárolása Ha film file lejátszása közben megnyomja a BOOKMARK gombot, az aktuális pozíció elmentésre kerül. 16. Könyvjelző lista (BOOKMARKS) A BOOKMARK gomb újbóli megnyomásával, a legutóbbi könyvjelzők jelennek meg.(max. 5/lista) BOOKMARK + vagy + OK 17. Lejátszás lassított sebességgel Az NTD26HD támogatja a lassított lejátszás funkciót 1/32X sebességig 1 st nyomás : 1/2X 2 nd nyomás : 1/4X 3 rd nyomás : 1/8X 4 th nyomás : 1/16X 5 th nyomás : 1/32X

33 18. Felirat szinkronizálás Ha a felirat késik vagy siet a filmhez képest, beállíthatja a megjelenítés idejét a SYNC gombbal. SYNC + vagy 1 st press 19. Szekció ismétlés Kezdő pont beállítása Nyomja meg az A-B gombot egyszer a kezdő pont kiválasztásához: A- pont. 1 st megnyomni 20. Szekció ismétlés Végpont beállítása Nyomja meg az A-B gombot ismét a végpont kiválasztásához: -B pont. A-B szekció megismétlődik. A beállítás törléséhez Nyomja meg az A-B gombot ismét 2 nd megnyomni *Megjegyzés : Ez a funkció nagyon hasznos nyelvet tanulók számára és sportközvetítéseknél

34 DVD könyvtár létrehozása és lejátszás Létrehozhatja saját virtuális DVD könyvtárát a privát DVD kollekciójának az NTD26HD-n történő tárolásával. 1. Lejátszás Mivel az NTD26HD kezeli az IFO és ISO fileokat, ezért létrehozhatja saját DVD könyvtárát a kollekciójának NTD26HD-n történő tárolásával. * IFO : Információs file, mely gyakori a DVD lemezeken Ezek a file-ok navigációs információkat tartalmaznak * ISO : Image file mely adott DVD fejezetet tartalmaz. * FAT32 file rendszer maximum 4GB-ot támogat. * NTFS file rendszernél nincs mérethatár. 2. DVD menu kezelés Használja az irány gombokat, a DVD menu képernyőjéről választhat ki menüpontokat. 3. Több nyelvű feliratok kiválasztása DVD lejátszása közben kiválaszthajta a kívánt felirat nyelvet a S.TITLE gomb megnyomásával

35 4. Több-szinkronos audio kiválasztása DVD lejátszása közben kiválaszthatja a kívánt szinkron hangot az AUDIO gomb megnyomásával. 5. Visszatérés a DVD Menü képernyőjéhez DVD lejátszása közben a DVD menu képernyőjéhez léphet a TITLE gombbal. Ha a beállításokat követően ismét elindítja a DVD-t, az onnan folytatódik ahol megállt. 6. Ugrás (GOTO) funkció Film lejátszása közben egy kiválasztott Pozícióhoz ugorhat a GOTO gombbal. Hangerő, szín beállítások és media információ megegyezik az Enjoying movie file funkciókkal. A DVD előző vagy következő fejezetéhez lépéshez használja a -PAGE+ gombot

36 Zenei könyvtár & lejátszás Az NTD26HD támogatja az mp3, WMA, OGG, M3U és PLS fileokat. 1. Lejátszás Válasszon ki egy mappát ami zenei file-okat tartalmaz és nyomja meg a PLAY gombot. 2. Zenelejátszási mód megváltoztatása Zenei file lejátszása közben megváltoztathatja a lejátszási módot a REPEAT/SHUFFLE gombbal. 1 st - Egyszeri 2 nd - Könyvtár 3 rd - Véletlen 3. M3U és PLS file támogatás Az NTD26HD támogatja a WINAMP által kreált M3U és PLS lejátszási listákat. Ezeknek a fileoknak a lejátszásához szükséges, hogy a hozzájuk tartozó zenei file-ok azonos partíción legyenek

37 Fotó könyvtár & lejátszás Az NTD26HD támogatja a JPG, BMP és PNG file-okat. 1. Lejátszás Válasszon ki egy könyvtárat, mely fotó file-okat tartalmaz és nyomja meg a PLAY gombot. Alap esetben minden fotó file ami egy könyvtárban található 10 másodperces diavetítéssel jelenik meg. A képek késleltetése az ETC szekcióban változtatható. Ha csak egy fotó file-t szeretne megtekinteni az OK gombot nyomja meg a PLAY helyett. 2. Fotó Nagyítás/Görgetés Kit tudja nagyítani a fotókat az irány gombok segítségével, miután megnyomta a ZOOM/SCROLL gombot egyszer a távirányítón. ** Görgetheti a kinagyított képet az irány gombokkal miután ismét megnyomta a ZOOM/SCROLL gombokat. A szín beállítási funkció megegyezik az Enjoy Movie -val

38 Firmware frissítés Ez a szekció leírja, hogy hogyan frissítse a firmwaret. Mindig használja a legutóbbi firmware-t az új funkciók és javított hibák miatt. 1. Elsőként látogassa meg az NTD26HD weboldalát ( vagy a kijelölt weboldalt (Kérjük érdeklődjön az üzletben ahol az NTD26HD-t vásárolta). Töltse le és mentse el a leújabb firmware-t a PC-re. 2. Kérjük, hogy csomagolja a ki a tömörített file-t és a firmware file-t másolja USB kábelen keresztül az NTD26HD-re 3. Csatlakoztassa az NTD26HD-t a TV-hez és kapcsolja be. Nyomja meg a SETUP gombot a távirányítón és menjen az ETC beállítások szekcióba a SETUP-on belül. 4. Válassza a Firmware update t és keresse meg a mappát, ahova a firmware file-t mentette. 5. Válassza ki a friss file-t és nyomja meg az OK gombot a távirányítón. 6. A Firmware frissítése automatikusan kezdődik amikor a megerősítő boxban a YES -t választja. 7. Az NTD26HD 10 másodperc után automatikusan ki fog kapcsolni amint sikeresen befejezte a frissítési folyamatot. 8. Kapcsolja be ismét az NTD26HD-t majd lépjen az ETC szekcióhoz a SETUP menüben. Válassza a Factory Reset et és nyomja meg az OK gombot. Ismét kapcsolja ki az NTD26HDt. Ezt követően már az új firmware kínálta előnyöket élvezheti. * FIGYELMEZTETÉS!!! Győződjön meg róla, hogy a frissítés alatt az NTD26HD ne maradjon áramellátás nélkül. Ellenkező esetben az NTD26HD csak költségtérítés ellenében javítható

39 HDD Partícionálás és Formatálás Ez a szekció leírja, hogy miként kell partíciókat készíteni és formatálni az NTD26HD-be építendő HDD-t. Window 98SE/ME környezetben Egyedüli partíció létrehozása ajánlott. Annak ellenére, hogy az NTD26HD támogatja a multi-partíciós üzemmódot, a kényelmes használat érdekében ajánlott egy partícíó. 1. Nyissa meg a Parancssor programot (Start- Program MS-DOS Prompt) 2. Gépelje be: fdisk és üssön Entert. Válassza az Y -t a nagy méretű lemez támogatáshoz

40 3. Válassza az 5 -t a jelenlegi fix meghajtó megváltoztatásához. 4. Válassza az utolsó lemez számot kezdőérték megadásához. 2 vagy több HDD esetében Amennyiben több merevlemez található a PC-ben, a lemez szám változhat. Ebben az esetben az egyes százalékhoz tartozó számot kell választania ( % )

41 5. Válassza az 1. Create DOS partition or Logical DOS Drive -ot 6. Válassza az 1. Create Primary DOS Partition -t. 7. Várja meg amíg a lemez integritás vizsgálata 100%-os lesz

42 8. Válassza az Y t és üssön Enter-t a maximális rendelkezésre álló hely alkalmazásához az elsődleges DOS partícióhoz. 9. Várja meg amíg újból elkészül a lemez integritás vizsgálat, majd nyomja meg az ESC -et kétszer az MS-DOS Prompt program bezárásához. 10. Indítsa újra a PC-jét. 11. Az újraindítás után az új merevlemez meghajtó látható lesz a Sajátgép menüpontban. Formatáláshoz kattintson rá a job egér gombbal és válassza a Formatálás -t

43 Windows 2000/XP környezetben 1. Kattintson a Start-ra és menjen a Vezérlőpultba. Válassza a Teljesítmény és karbantartást 2. Válassza Computer Management és menjen a Disk Management -re. 3. Kattintson a következőre a The initialize and Covert Disk Wizard ablakban

44 4. Válassza ki a lemezt és kattintson a következőre. 5. Kattintson a Befejez-re a Completing the initialized and convert Disk Wizard ablakban. 6. Kattintson a job egér gombbal és válassza ki a New Partition.-t

45 7. Kattintson a következőre. 8. Válassza a Primary partition t és kattintson a Következőre. FONTOS Az NTD26HD primary partition használata esetén működik tökéletesen TV-vel. 9. Válassza ki a partíció méretét és kattintson a következőre.(10gb = MB)

46 10. Kattintson a következőre. (A meghajtó betű azonosítója automatikusan kerül hozzáadásra) 11. Válassza ki a file rendszert és kattintson a továbbra. (32GB HDD felett a FAT32 nem választható). FONTOS Ne pipálja ki az Enable file and folder compression. -t 12. Kattintson a Befejez-re a The New Partition Wizard ablak bezárásához. 13. Azután, hogy beállította az Új partíció varázslót, az új HDD automatikusan formázásra kerül. Kérjük várja meg amíg a formatálási folyamat 100%-os lesz

47 Hibaelhárítás Mielőtt felvenné a kapcsolatot a márkakereskedéssel, vagy a szervízzel kérjük figyelmesen olvassa el az alábbi részt. TV képernyőjéhez kapcsolódó problémák 1. Abban az esetben, ha nem jelenik meg semmi a TV képernyőjén Ellenőrizze, hogy az NTD26HD TV kimeneti beállításai megfelelőek-e a TV készülékhez. Használja a távirányító TV OUT gombját. Nyomja meg a gombot többszöri alkalommal 2-3 másodpercenként. Ellenőrizze, hogy a TV készülék Video vagy Komponens bemenetre van állítva. Ellenőrizze, hogy az A/V vagy Komponens kábel megfelelően van csatlakoztatva. Ellenőrizze, hogy az NTD26HD támogatja-e a file-t vagy sem, amit le szeretne játszani. 2. Nagyon zajos TV képernyő. Ellenőrizze, hogy a video kábel megfelelően van csatlakoztatva. Ellenőrizze, hogy a TV kimeneti mód megfelel a TV beállításainak. Abban az esetben, ha az NTD26HD-t indirect módon pl. DVD lejátszón vagy video magnón keresztül csatlakoztatja a TV készülékhez a kép zajos lehet. Kérjük csatlakoztassa közvetlenül a TV készülékhez az NTD26HD-t. Amennyiben az NTD26HD belsejében páralecsapódás keletkezik mikor a készüléket kintről a hűvösből a benti melegbe viszi, várnia kell, hogy az NTD26HD felvegye a benti hőmérsékletet. 3. Ha a megjelenített kép nem illeszkedik a TV képernyőhöz. Mivel a képarány fix, ezért kérjük, hogy állítsa be azt ismét pontosan a SETUP menüben

48 Hanghoz kapcsolódó problémák 1. Ha egyáltalán nincs hang, vagy ha túl zajos Ellenőrizze, hogy a sztereo kábel(a/v kábel) megfelelően lett csatlakoztatva az NTD26HD és a TV készülék között. Ellenőrizze a [MUTE] gomb megnyomását és a hangerő beállítását. Ellenőrizze, hogy a digitalis audio kábel megfelelő módon és helyesen lett csatlakoztatva a házimozi rendszerhez vagy az audio erősítőhöz. Próbálja megváltoztatni az értéket (Analog vagy Digital) az Audio kimenetnél a SETUP menüben. Próbáljon ki egy másik, új audio kábelt. 2. Ha egyáltalán nincs hang, vagy nagyon rossz minőség (digitális kábel használata esetén) Állítsa be a Digital -t a SETUP menüben. Ellenőrizze a megfelelő csatlakozást és a beállításokat a digitális rendszerhez igazítsa (Olvassa el a Használati utasítás digitális audio-ra vonatkozó részét.) Ellenőrizze, hogy a koaxiális kábel megfelelően lett csatlakoztatva és nem sértült

49 Távirányítóhoz és HDD-hez kapcsolódó problémák 1. Ha az NTD26HD nem ismeri fel a HDD-t Ellenőrizze, hogy a gyökér vagy az adott könyvtár nem tartalmaz túl sok file-t. Ebben az esetben hozzon létre alkönyvtárakat és a file-okat helyezze át ezekbe. Ellenőrizze, hogy a HDD megfelelően csatlakozik az NTD26HD-hez. Ellenőrizze, hogy a HDD megfelelően formatált (Olvassa el a Használati utasítás vonatkozó részét.) Ellenőrizze a HDD jumper beállításokat (Beállítás: Single vagy Master ) Próbáljon ki egy másik, új HDD-t is. (A HDD-vel magával is lehet probléma külső behatás, sérülés révén.) 2. Abban az esetben, ha a PC nem ismeri fel külső háttértárolóként az NTD26HD-t. Abban az esetben, ha Win98SE operációs rendszert használ a PC, először megfelelő módon telepíteni kell az USB vezérlő programot. Ellenőrizze, hogy az NTD26HD be van kapcsolva.(be kell legyen kapcsolva.) Próbáljon ki egy másik, új HDD-t (A HDD-vel magával is lehet probléma külső behatás, sérülés révén.) 3. Ha a távirányító nem működik megfelelően Ellenőrizze, hogy ne legyen akadály a távirányító és a készülék IR vevője között. Ellenőrizze az elemek állapotát a távirányítóban. Ellenőrizze, hogy az IR vevő ne legyen kitéve erős és közvetlen napsugárzásnak. Vegye fel a kapcsolatot a forgalmazóval

50 SPECIFIKÁCIÓ Lejátszható File Formátumok High Definition Multimédia Lejátszó, Az NTD26HD Video Audio Kép Felirat HD file formátum (tp,trp ts), Window Media 9, Window Media 9 HD DivX3.11,DivX4, DivX5, DivX HD, Xvid, MPEG1, MPEG2(IFO,VOB,ISO) MP3, Ogg Vorbis, WMA, AC3, DTS JPEG, BMP, PNG SMI,.SUB,.SRT Kimeneti Kapcsolatok Video Audio Komponens Video (Y, Pb, Pr), Kompozit Video, Maximum Felbontás: 1920 x ig Analog 2 Csatornás Sztereo(AC3 & DTS down mixing) USB Interfész 1 x USB 2.0 Target port Használható HDD típusok Méret Tám. file formátum 2.5 inch SATA típusú merevlemez meghajtó NTFS, FAT32 Kompatibilis Operációs Rendszer OS Windows 98SE, ME, 2000, XP vagy újabb Fizikai méretek & súly Méretek (mm) Súly (g) Szélesség (78mm) x Magasság (20mm) x Mélység(134mm) 140g (HDD nélkül) Energia ellátás / Működés Adapter Input : AC 90V ~ 240V 50/60Hz 1.5A Output : DC 5V 3A Működés Hőmérséklet : 0 ~ 40 C Páratartalom : 10 ~ 70% * Figyelem : A specifikáció külön értesítés nélkül változhat
