1 A szemenkénti vetés specialistája Tárcsáscsoroszlyás szemenkénti vetőgép HU

2 PLUSZ A KOMFORT AZ NG PLUS VETŐEGYSÉG FEJLŐDÉSE A 70-es években az USA-ban bemutatott tárcsáscsoroszlyás vetés (a magok talajba kerülésének helye egy vonalba esik a mélységszabályzó kerékkel) koncepcióját 1989 óta alkalmazza a MONOSEM. A fejlődés azonban nem állt meg az elmúlt 20 évben, a fejlesztések folyamatosak a partnereink igényei alapján. A vetőkocsik a legfőbb alkotóelemei a MONOSEM vetőgépeknek. A MONOSEM megtartotta az NG Plus vetőegységek előnyeit, erősségeit és hozzáadta a használattal kapcsolatos kényelmi funkciókat. A gép beállítása egyszerűbb, könnyebb a korábbiakhoz képest, így kevesebb időt kell tölteni a gép beállításával. NG PLUS: AZ INNOVÁCIÓ 1989-ben a MONOSEM forradalmasította a precíziós vetést az amerikai rendszerű dupla tárcsás vetőelemekkel. Az új pneumatikus rendszerrel együtt megszületett az NG Plus vetőgép. NG PLUS 2: A PRO KERÉK Az NG Plus 2 bevezetésekor mutatták be a PRO tömörítőkereket. Ez egy nagy átmérőjű tömörítőkerék, ami egy nagyon jó talaj-mag kapcsolatot hoz létre, így növeli a csírázási esélyt és egyidejűséget. NG PLUS 3: SZILÁRDSÁG ÉS MEGBÍZHATÓSÁG Az NG Plus 3 az elődjéhez képest számos fejlesztésen esett át a szilárdság és megbízhatóság tekintetében, hogy alkalmas legyen a nehéz körülmények és csökkentett menetszámú magágykészítés melletti használatra is. 2

3 A szemenkénti vetés specialistája TARTALOM Oldal Az NG Plus koncepció... 4 Az adagoló rendszer... 6 NG Plus 4 vető egység... 8 A főbb részek...10 PRO kerék...11 A vetőgép felépítése...12 Merev váz...14 Teleszkópos váz...16 A teleszkópos Monobloc2 váz...18 Az Extend váz...20 A Dupla csukható váz...22 A csukható TFC váz...24 A kapcsolt váz...26 The fertilizers...28 A műtrágyaszóró...30 Microsem...31 A sorelzáró rendszer...32 Vetésellenőrző monitorok...33 Technikai adatok

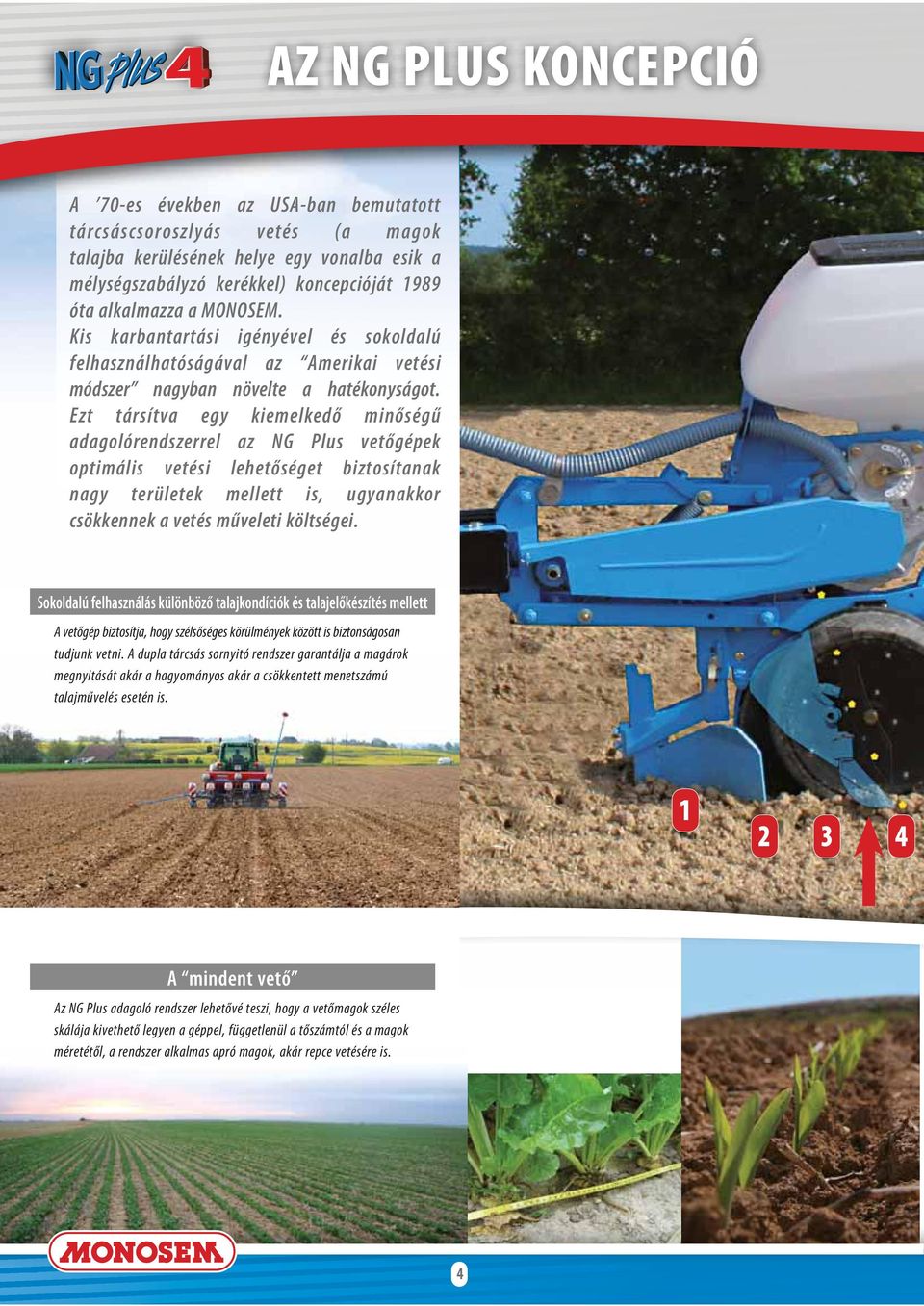

4 AZ NG PLUS KONCEPCIÓ A 70-es években az USA-ban bemutatott tárcsáscsoroszlyás vetés (a magok talajba kerülésének helye egy vonalba esik a mélységszabályzó kerékkel) koncepcióját 1989 óta alkalmazza a MONOSEM. Kis karbantartási igényével és sokoldalú felhasználhatóságával az Amerikai vetési módszer nagyban növelte a hatékonyságot. Ezt társítva egy kiemelkedő minőségű adagolórendszerrel az NG Plus vetőgépek optimális vetési lehetőséget biztosítanak nagy területek mellett is, ugyanakkor csökkennek a vetés műveleti költségei. Sokoldalú felhasználás különböző talajkondíciók és talajelőkészítés mellett A vetőgép biztosítja, hogy szélsőséges körülmények között is biztonságosan tudjunk vetni. A dupla tárcsás sornyitó rendszer garantálja a magárok megnyitását akár a hagyományos akár a csökkentett menetszámú talajművelés esetén is A mindent vető Az NG Plus adagoló rendszer lehetővé teszi, hogy a vetőmagok széles skálája kivethető legyen a géppel, függetlenül a tőszámtól és a magok méretétől, a rendszer alkalmas apró magok, akár repce vetésére is. 4

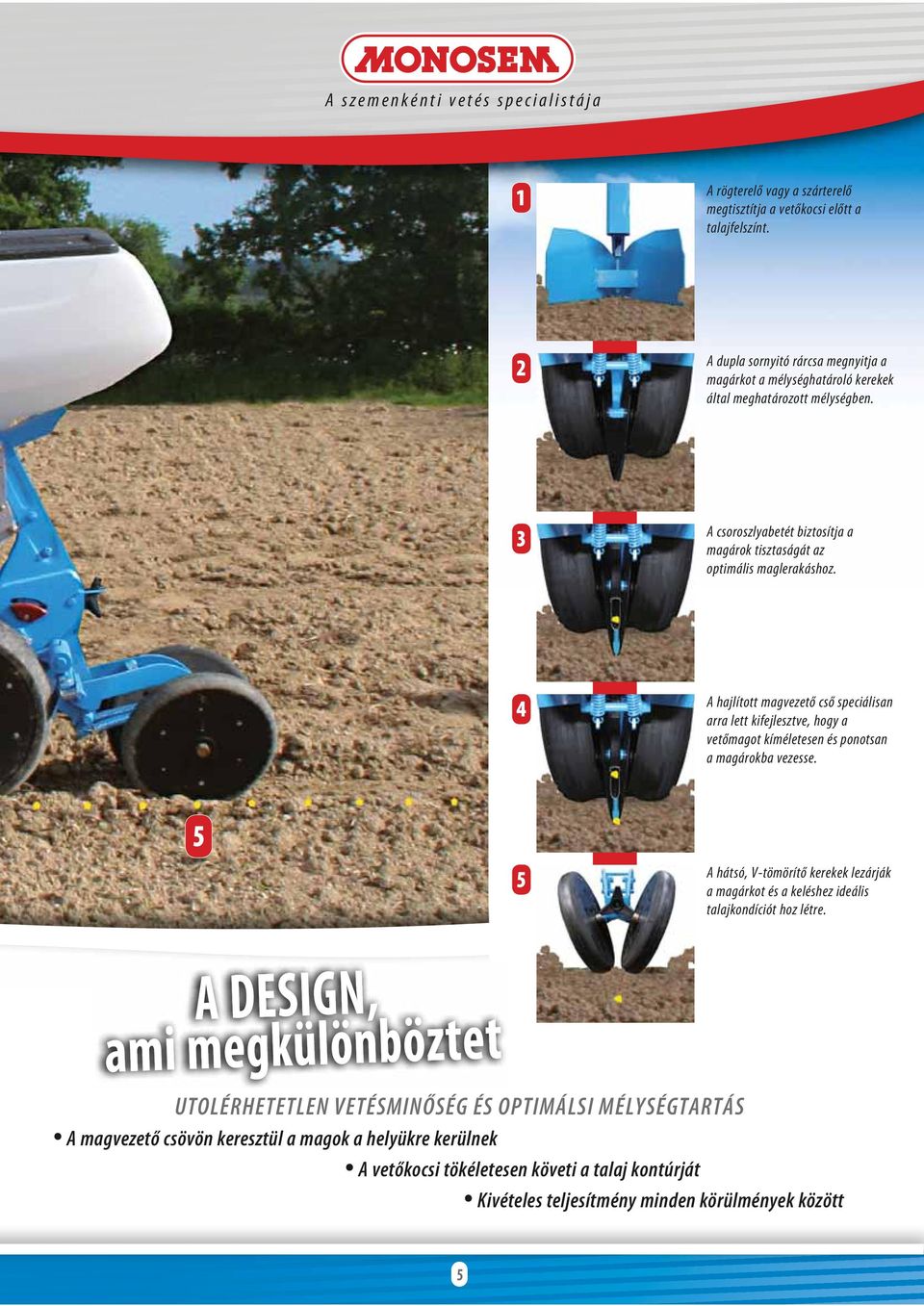

5 A szemenkénti vetés specialistája 1 A rögterelő vagy a szárterelő megtisztítja a vetőkocsi előtt a talajfelszínt. 2 A dupla sornyitó rárcsa megnyitja a magárkot a mélységhatároló kerekek által meghatározott mélységben. 3 A csoroszlyabetét biztosítja a magárok tisztaságát az optimális maglerakáshoz. 4 A hajlított magvezető cső speciálisan arra lett kifejlesztve, hogy a vetőmagot kíméletesen és ponotsan a magárokba vezesse. 5 5 A hátsó, V-tömörítő kerekek lezárják a magárkot és a keléshez ideális talajkondíciót hoz létre. A DESIGN, ami megkülönböztet UTOLÉRHETETLEN VETÉSMINŐSÉG ÉS OPTIMÁLSI MÉLYSÉGTARTÁS A magvezető csövön keresztül a magok a helyükre kerülnek A vetőkocsi tökéletesen követi a talaj kontúrját Kivételes teljesítmény minden körülmények között 5

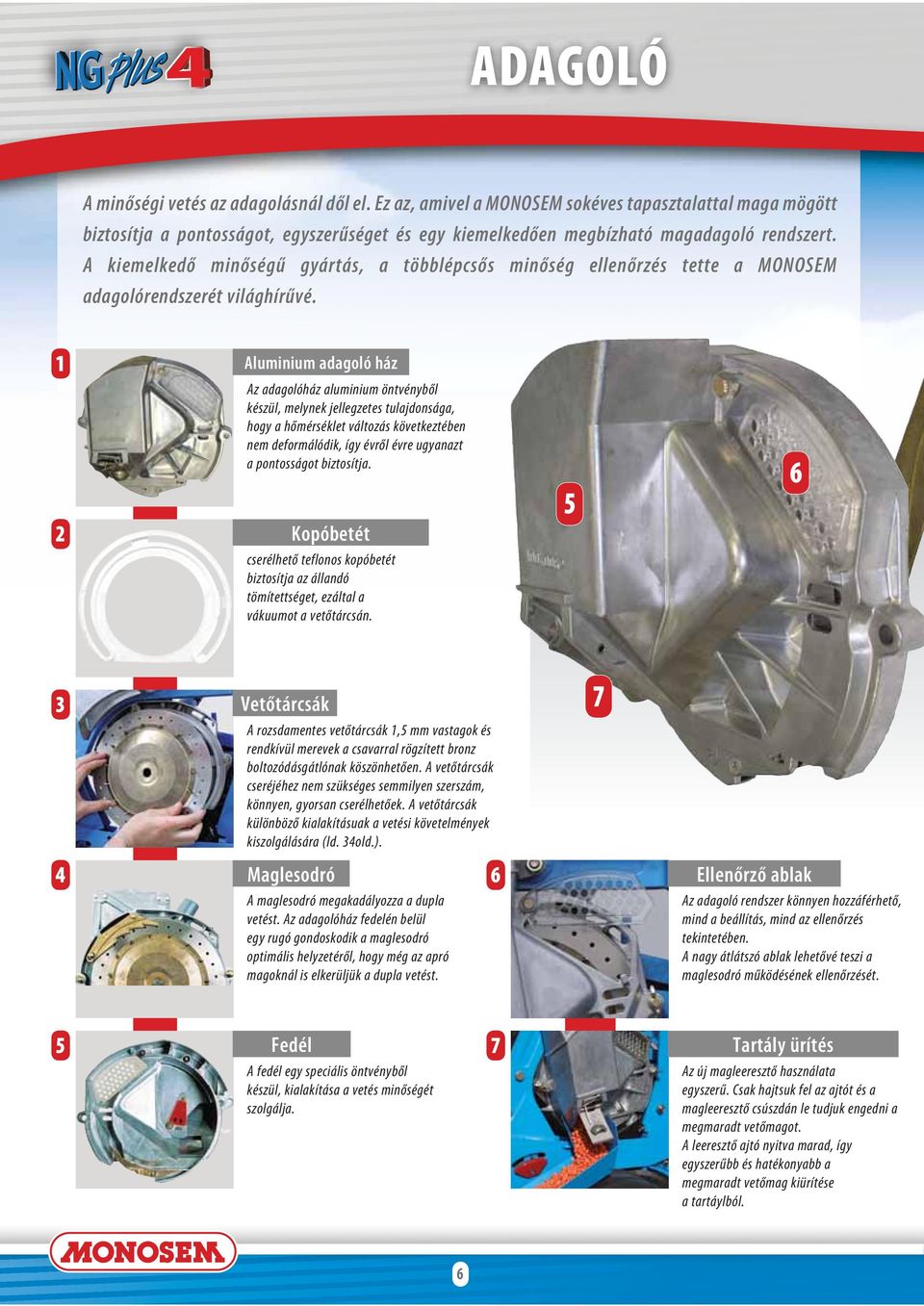

6 ADAGOLÓ A minőségi vetés az adagolásnál dől el. Ez az, amivel a MONOSEM sokéves tapasztalattal maga mögött biztosítja a pontosságot, egyszerűséget és egy kiemelkedően megbízható magadagoló rendszert. A kiemelkedő minőségű gyártás, a többlépcsős minőség ellenőrzés tette a MONOSEM adagolórendszerét világhírűvé. 1 2 Aluminium adagoló ház Az adagolóház aluminium öntvényből készül, melynek jellegzetes tulajdonsága, hogy a hőmérséklet változás következtében nem deformálódik, így évről évre ugyanazt a pontosságot biztosítja. Kopóbetét cserélhető teflonos kopóbetét biztosítja az állandó tömítettséget, ezáltal a vákuumot a vetőtárcsán Vetőtárcsák A rozsdamentes vetőtárcsák 1,5 mm vastagok és rendkívül merevek a csavarral rögzített bronz boltozódásgátlónak köszönhetően. A vetőtárcsák cseréjéhez nem szükséges semmilyen szerszám, könnyen, gyorsan cserélhetőek. A vetőtárcsák különböző kialakításuak a vetési követelmények kiszolgálására (ld. 34old.). 7 4 Maglesodró A maglesodró megakadályozza a dupla vetést. Az adagolóház fedelén belül egy rugó gondoskodik a maglesodró optimális helyzetéről, hogy még az apró magoknál is elkerüljük a dupla vetést. 6 Ellenőrző ablak Az adagoló rendszer könnyen hozzáférhető, mind a beállítás, mind az ellenőrzés tekintetében. A nagy átlátszó ablak lehetővé teszi a maglesodró működésének ellenőrzését. 5 Fedél 7 A fedél egy speciális öntvényből készül, kialakítása a vetés minőségét szolgálja. Tartály ürítés Az új magleeresztő használata egyszerű. Csak hajtsuk fel az ajtót és a magleeresztő csúszdán le tudjuk engedni a megmaradt vetőmagot. A leeresztő ajtó nyitva marad, így egyszerűbb és hatékonyabb a megmaradt vetőmag kiürítése a tartáylból. 6

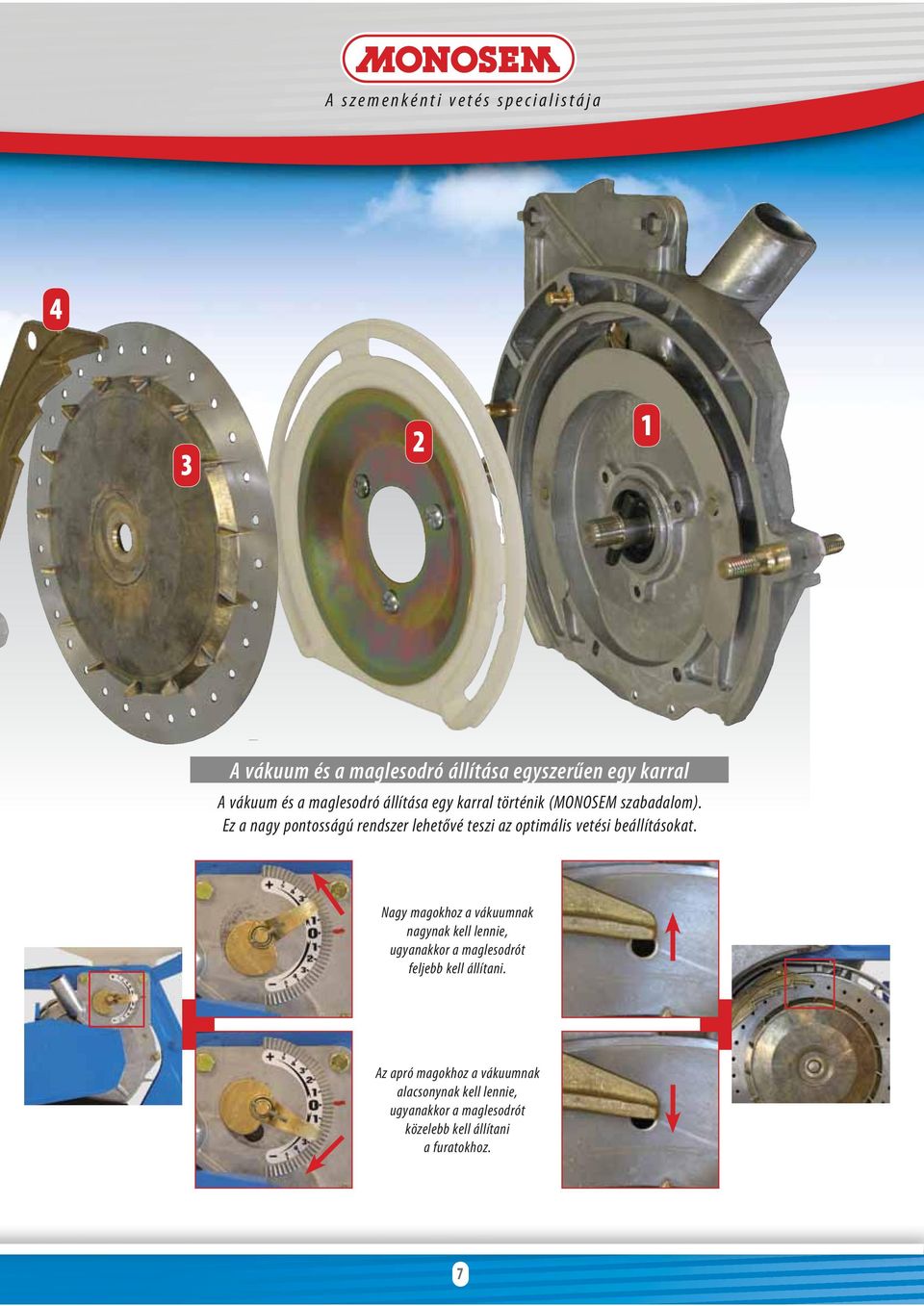

7 A szemenkénti vetés specialistája A vákuum és a maglesodró állítása egyszerűen egy karral A vákuum és a maglesodró állítása egy karral történik (MONOSEM szabadalom). Ez a nagy pontosságú rendszer lehetővé teszi az optimális vetési beállításokat. Nagy magokhoz a vákuumnak nagynak kell lennie, ugyanakkor a maglesodrót feljebb kell állítani. Az apró magokhoz a vákuumnak alacsonynak kell lennie, ugyanakkor a maglesodrót közelebb kell állítani a furatokhoz. 7

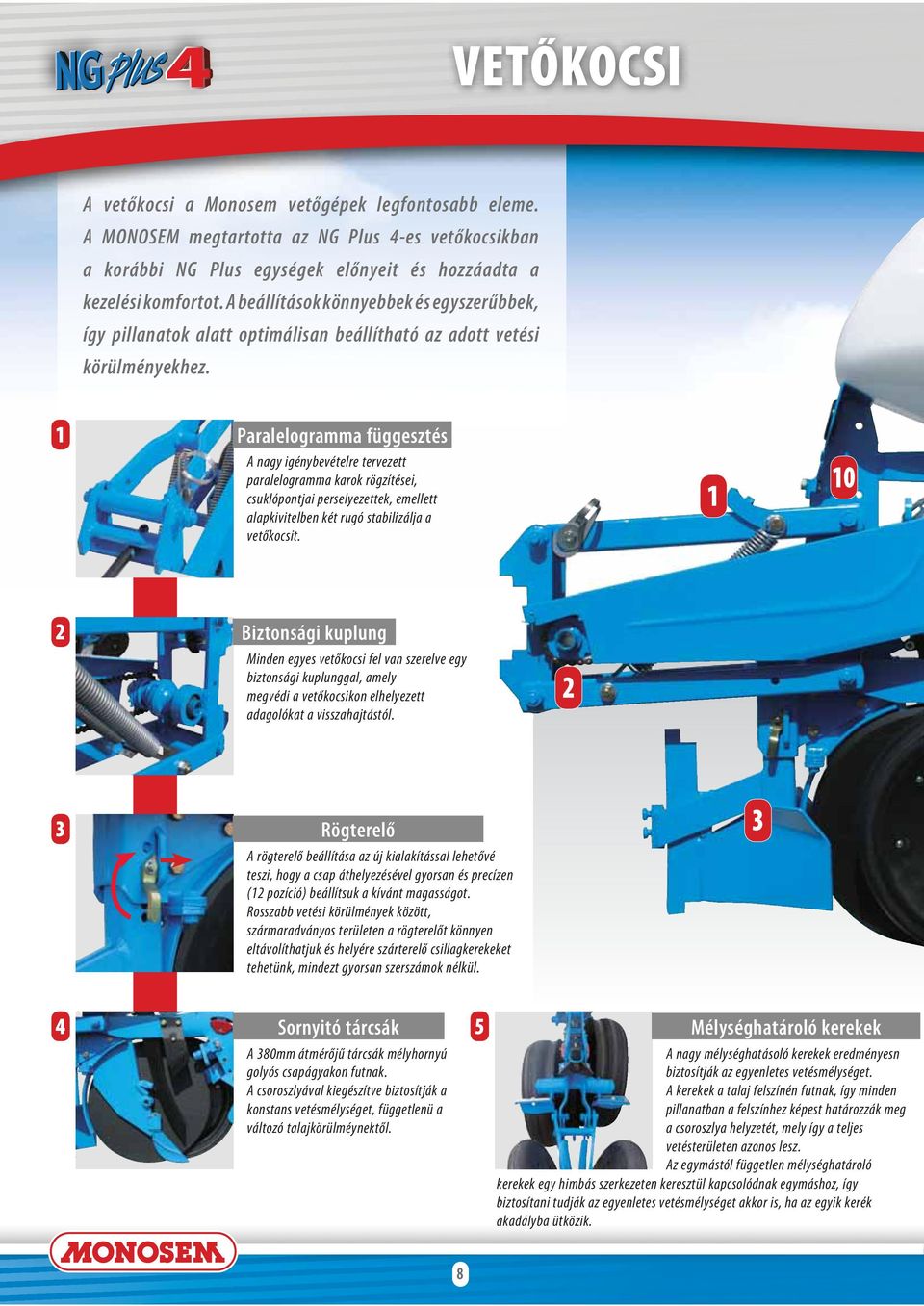

8 VETŐKOCSI A vetőkocsi a Monosem vetőgépek legfontosabb eleme. A MONOSEM megtartotta az NG Plus 4-es vetőkocsikban a korábbi NG Plus egységek előnyeit és hozzáadta a kezelési komfortot. A beállítások könnyebbek és egyszerűbbek, így pillanatok alatt optimálisan beállítható az adott vetési körülményekhez. 1 Paralelogramma függesztés A nagy igénybevételre tervezett paralelogramma karok rögzítései, csuklópontjai perselyezettek, emellett alapkivitelben két rugó stabilizálja a vetőkocsit Biztonsági kuplung Minden egyes vetőkocsi fel van szerelve egy biztonsági kuplunggal, amely megvédi a vetőkocsikon elhelyezett adagolókat a visszahajtástól. 2 3 Rögterelő A rögterelő beállítása az új kialakítással lehetővé teszi, hogy a csap áthelyezésével gyorsan és precízen (12 pozíció) beállítsuk a kívánt magasságot. Rosszabb vetési körülmények között, szármaradványos területen a rögterelőt könnyen eltávolíthatjuk és helyére szárterelő csillagkerekeket tehetünk, mindezt gyorsan szerszámok nélkül. 3 4 Sornyitó tárcsák 5 A 380mm átmérőjű tárcsák mélyhornyú golyós csapágyakon futnak. A csoroszlyával kiegészítve biztosítják a konstans vetésmélységet, függetlenü a változó talajkörülméynektől. Mélységhatároló kerekek A nagy mélységhatásoló kerekek eredményesn biztosítják az egyenletes vetésmélységet. A kerekek a talaj felszínén futnak, így minden pillanatban a felszínhez képest határozzák meg a csoroszlya helyzetét, mely így a teljes vetésterületen azonos lesz. Az egymástól független mélységhatároló kerekek egy himbás szerkezeten keresztül kapcsolódnak egymáshoz, így biztosítani tudják az egyenletes vetésmélységet akkor is, ha az egyik kerék akadályba ütközik. 8

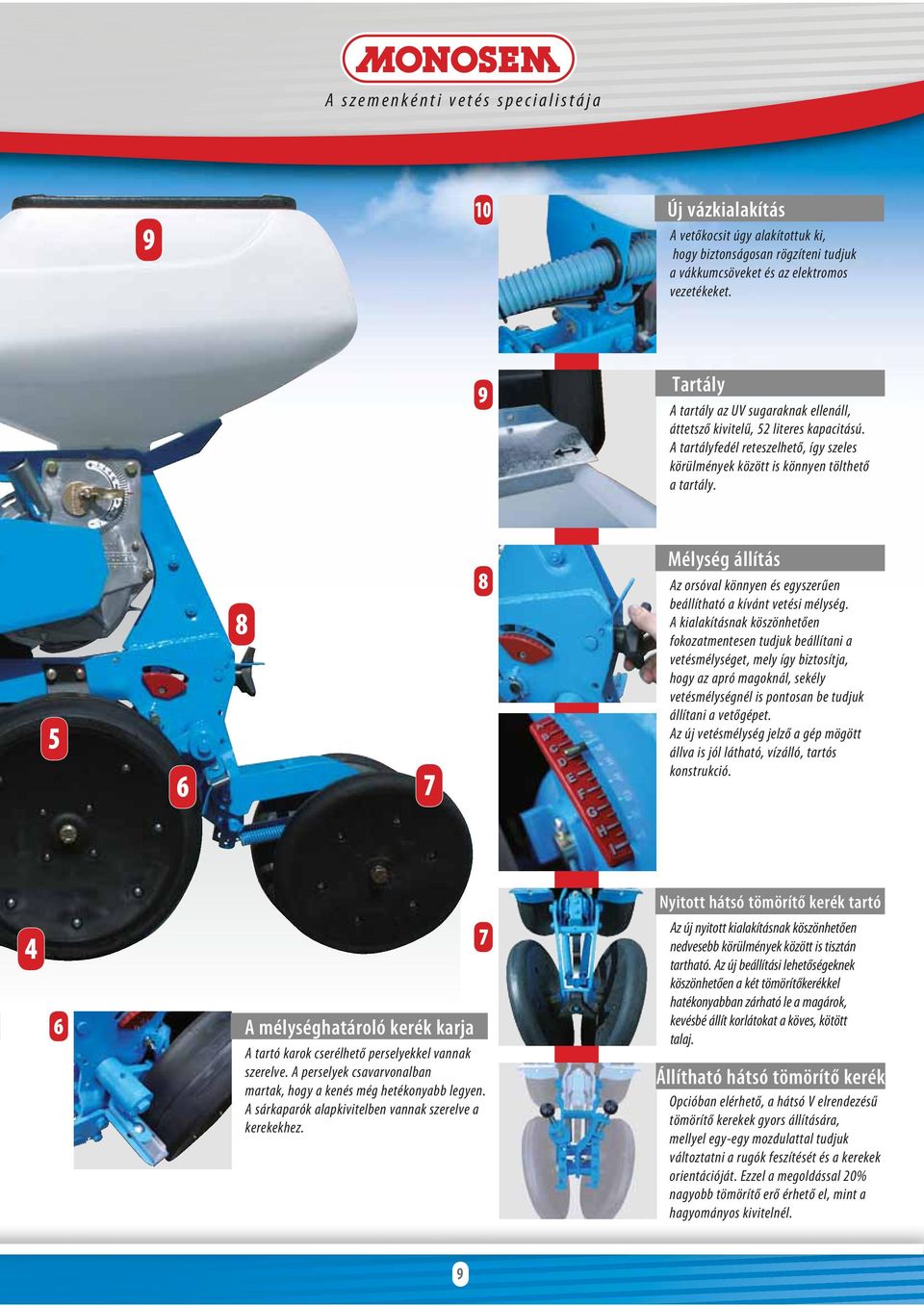

9 A szemenkénti vetés specialistája 9 10 Új vázkialakítás A vetőkocsit úgy alakítottuk ki, hogy biztonságosan rögzíteni tudjuk a vákkumcsöveket és az elektromos vezetékeket. 9 Tartály A tartály az UV sugaraknak ellenáll, áttetsző kivitelű, 52 literes kapacitású. A tartályfedél reteszelhető, így szeles körülmények között is könnyen tölthető a tartály Mélység állítás Az orsóval könnyen és egyszerűen beállítható a kívánt vetési mélység. A kialakításnak köszönhetően fokozatmentesen tudjuk beállítani a vetésmélységet, mely így biztosítja, hogy az apró magoknál, sekély vetésmélységnél is pontosan be tudjuk állítani a vetőgépet. Az új vetésmélység jelző a gép mögött állva is jól látható, vízálló, tartós konstrukció. Nyitott hátsó tömörítő kerék tartó 4 6 A mélységhatároló kerék karja A tartó karok cserélhető perselyekkel vannak szerelve. A perselyek csavarvonalban martak, hogy a kenés még hetékonyabb legyen. A sárkaparók alapkivitelben vannak szerelve a kerekekhez. 7 Az új nyitott kialakításnak köszönhetően nedvesebb körülmények között is tisztán tartható. Az új beállítási lehetőségeknek köszönhetően a két tömörítőkerékkel hatékonyabban zárható le a magárok, kevésbé állít korlátokat a köves, kötött talaj. Állítható hátsó tömörítő kerék Opcióban elérhető, a hátsó V elrendezésű tömörítő kerekek gyors állítására, mellyel egy-egy mozdulattal tudjuk változtatni a rugók feszítését és a kerekek orientációját. Ezzel a megoldással 20% nagyobb tömörítő erő érhető el, mint a hagyományos kivitelnél. 9

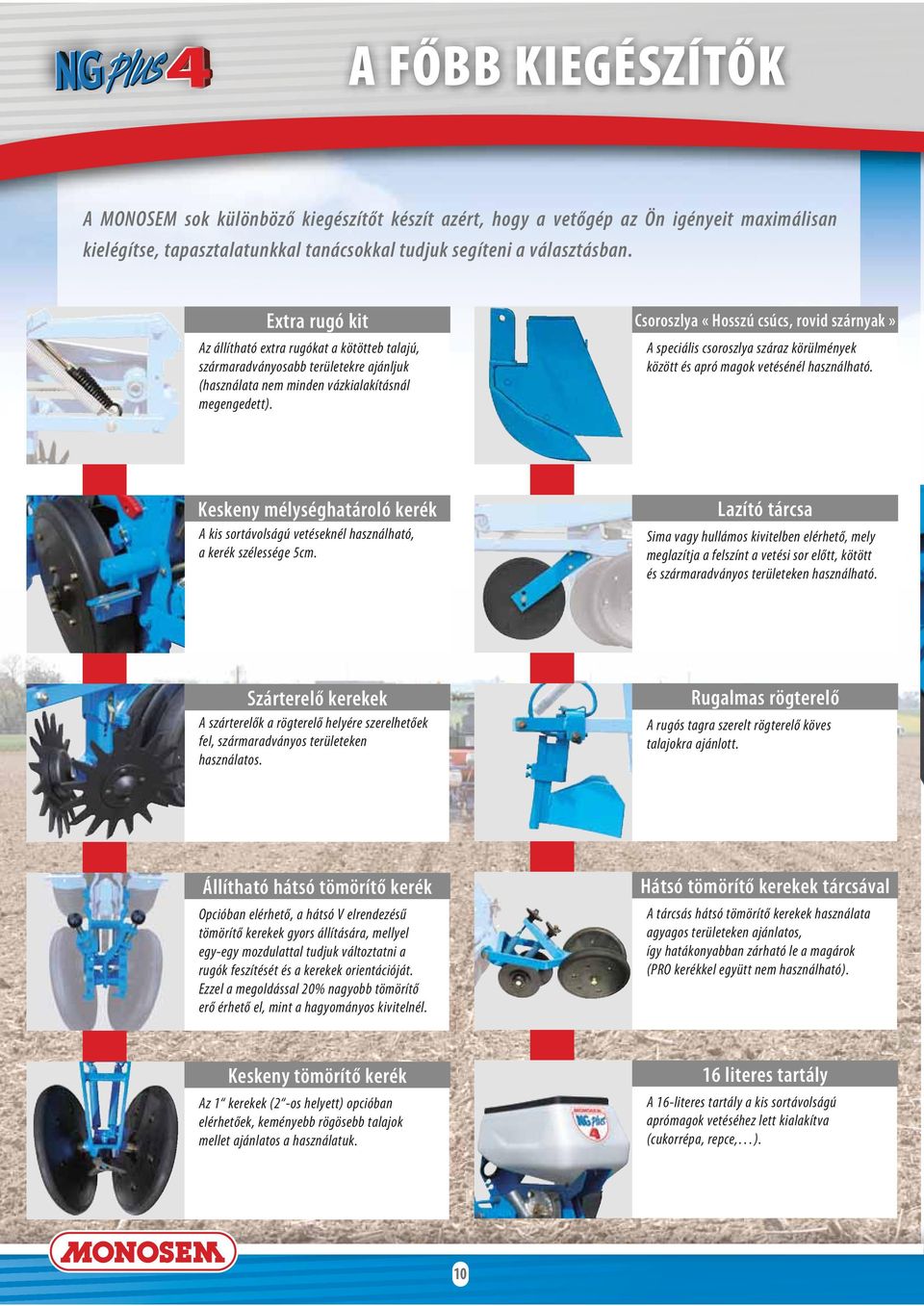

10 A FŐBB KIEGÉSZÍTŐK A MONOSEM sok különböző kiegészítőt készít azért, hogy a vetőgép az Ön igényeit maximálisan kielégítse, tapasztalatunkkal tanácsokkal tudjuk segíteni a választásban. Extra rugó kit Az állítható extra rugókat a kötötteb talajú, szármaradványosabb területekre ajánljuk (használata nem minden vázkialakításnál megengedett). Csoroszlya «Hosszú csúcs, rovid szárnyak» A speciális csoroszlya száraz körülmények között és apró magok vetésénél használható. Keskeny mélységhatároló kerék A kis sortávolságú vetéseknél használható, a kerék szélessége 5cm. Lazító tárcsa Sima vagy hullámos kivitelben elérhető, mely meglazítja a felszínt a vetési sor előtt, kötött és szármaradványos területeken használható. Szárterelő kerekek A szárterelők a rögterelő helyére szerelhetőek fel, szármaradványos területeken használatos. Rugalmas rögterelő A rugós tagra szerelt rögterelő köves talajokra ajánlott. Állítható hátsó tömörítő kerék Opcióban elérhető, a hátsó V elrendezésű tömörítő kerekek gyors állítására, mellyel egy-egy mozdulattal tudjuk változtatni a rugók feszítését és a kerekek orientációját. Ezzel a megoldással 20% nagyobb tömörítő erő érhető el, mint a hagyományos kivitelnél. Hátsó tömörítő kerekek tárcsával A tárcsás hátsó tömörítő kerekek használata agyagos területeken ajánlatos, így hatákonyabban zárható le a magárok (PRO kerékkel együtt nem használható). Keskeny tömörítő kerék Az 1 kerekek (2 -os helyett) opcióban elérhetőek, keményebb rögösebb talajok mellet ajánlatos a használatuk. 16 literes tartály A 16-literes tartály a kis sortávolságú aprómagok vetéséhez lett kialakítva (cukorrépa, repce, ). 10

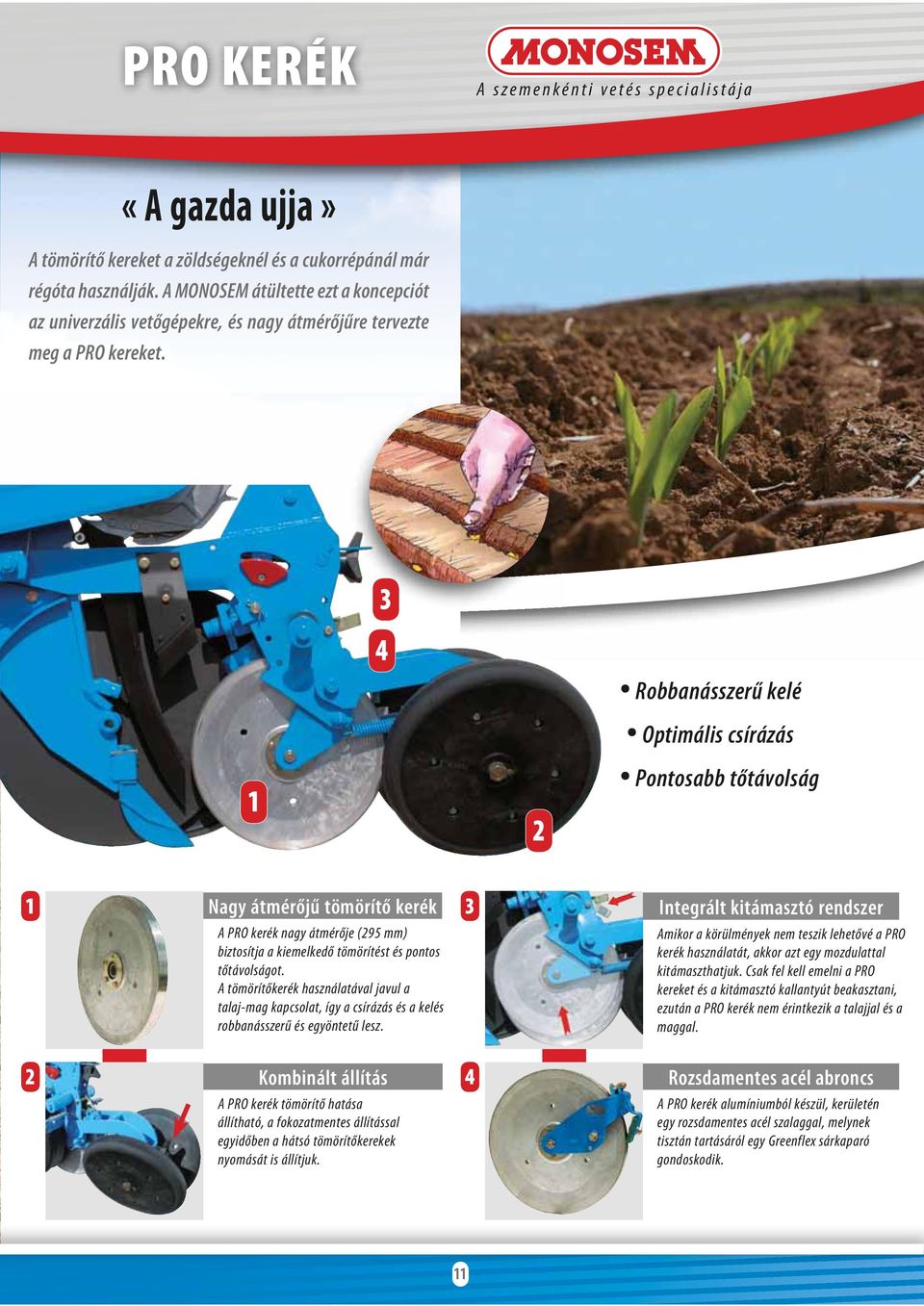

11 PRO KERÉK A szemenkénti vetés specialistája «A gazda ujja» A tömörítő kereket a zöldségeknél és a cukorrépánál már régóta használják. A MONOSEM átültette ezt a koncepciót az univerzális vetőgépekre, és nagy átmérőjűre tervezte meg a PRO kereket Robbanásszerű kelé Optimális csírázás Pontosabb tőtávolság 1 Nagy átmérőjű tömörítő kerék 3 Integrált kitámasztó rendszer A PRO kerék nagy átmérője (295 mm) biztosítja a kiemelkedő tömörítést és pontos tőtávolságot. A tömörítőkerék használatával javul a talaj-mag kapcsolat, így a csírázás és a kelés robbanásszerű és egyöntetű lesz. Amikor a körülmények nem teszik lehetővé a PRO kerék használatát, akkor azt egy mozdulattal kitámaszthatjuk. Csak fel kell emelni a PRO kereket és a kitámasztó kallantyút beakasztani, ezután a PRO kerék nem érintkezik a talajjal és a maggal. 2 Kombinált állítás 4 Rozsdamentes acél abroncs A PRO kerék tömörítő hatása állítható, a fokozatmentes állítással egyidőben a hátsó tömörítőkerekek nyomását is állítjuk. A PRO kerék alumíniumból készül, kerületén egy rozsdamentes acél szalaggal, melynek tisztán tartásáról egy Greenflex sárkaparó gondoskodik. 11

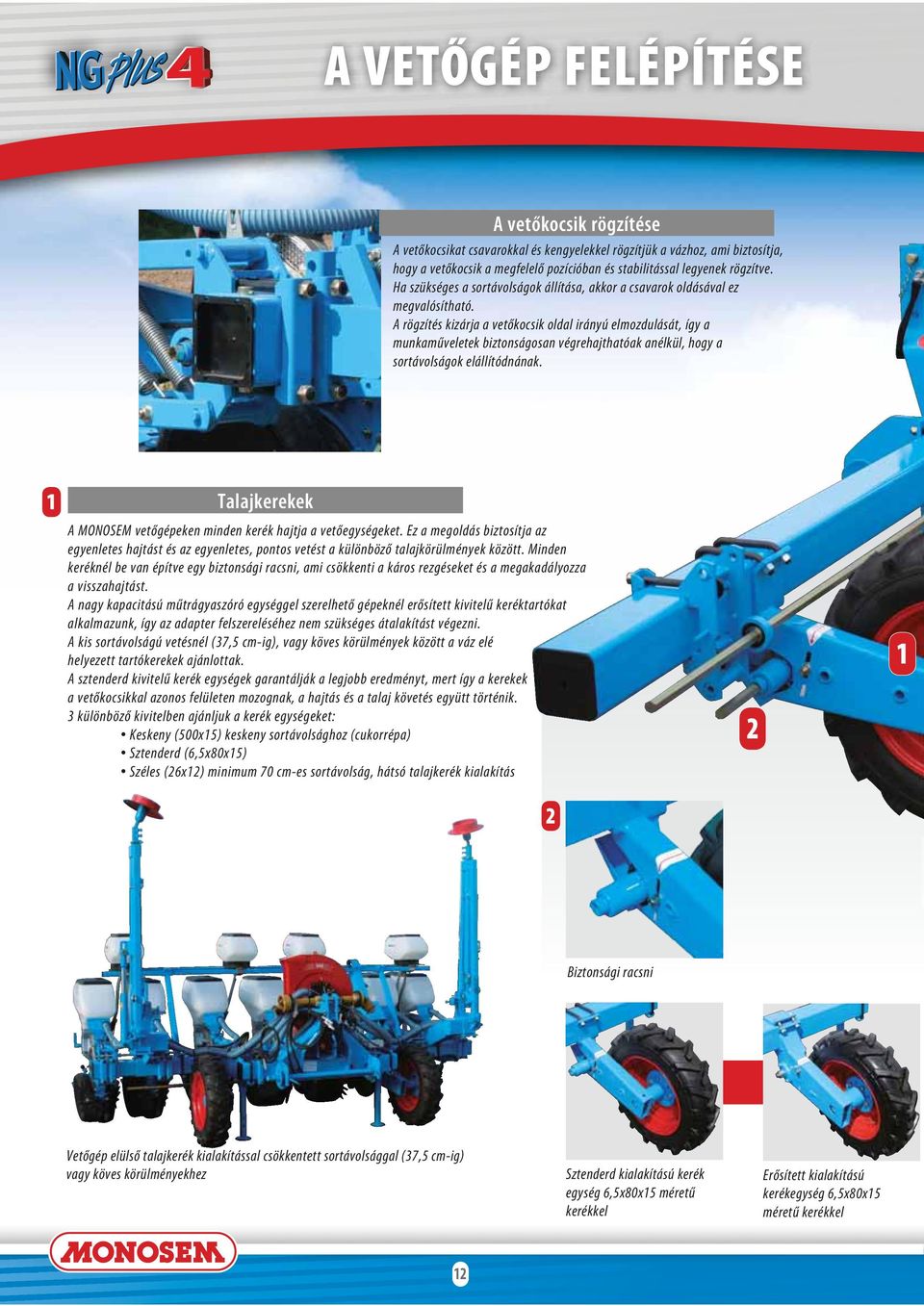

12 A VETŐGÉP FELÉPÍTÉSE A vetőkocsik rögzítése A vetőkocsikat csavarokkal és kengyelekkel rögzítjük a vázhoz, ami biztosítja, hogy a vetőkocsik a megfelelő pozícióban és stabilitással legyenek rögzítve. Ha szükséges a sortávolságok állítása, akkor a csavarok oldásával ez megvalósítható. A rögzítés kizárja a vetőkocsik oldal irányú elmozdulását, így a munkaműveletek biztonságosan végrehajthatóak anélkül, hogy a sortávolságok elállítódnának. 1 Talajkerekek A MONOSEM vetőgépeken minden kerék hajtja a vetőegységeket. Ez a megoldás biztosítja az egyenletes hajtást és az egyenletes, pontos vetést a különböző talajkörülmények között. Minden keréknél be van építve egy biztonsági racsni, ami csökkenti a káros rezgéseket és a megakadályozza a visszahajtást. A nagy kapacitású műtrágyaszóró egységgel szerelhető gépeknél erősített kivitelű keréktartókat alkalmazunk, így az adapter felszereléséhez nem szükséges átalakítást végezni. A kis sortávolságú vetésnél (37,5 cm-ig), vagy köves körülmények között a váz elé helyezett tartókerekek ajánlottak. A sztenderd kivitelű kerék egységek garantálják a legjobb eredményt, mert így a kerekek a vetőkocsikkal azonos felületen mozognak, a hajtás és a talaj követés együtt történik. 3 különböző kivitelben ajánljuk a kerék egységeket: Keskeny (500x15) keskeny sortávolsághoz (cukorrépa) Sztenderd (6,5x80x15) Széles (26x12) minimum 70 cm-es sortávolság, hátsó talajkerék kialakítás Biztonsági racsni Vetőgép elülső talajkerék kialakítással csökkentett sortávolsággal (37,5 cm-ig) vagy köves körülményekhez Sztenderd kialakítású kerék egység 6,5x80x15 méretű kerékkel Erősített kialakítású kerékegység 6,5x80x15 méretű kerékkel 12

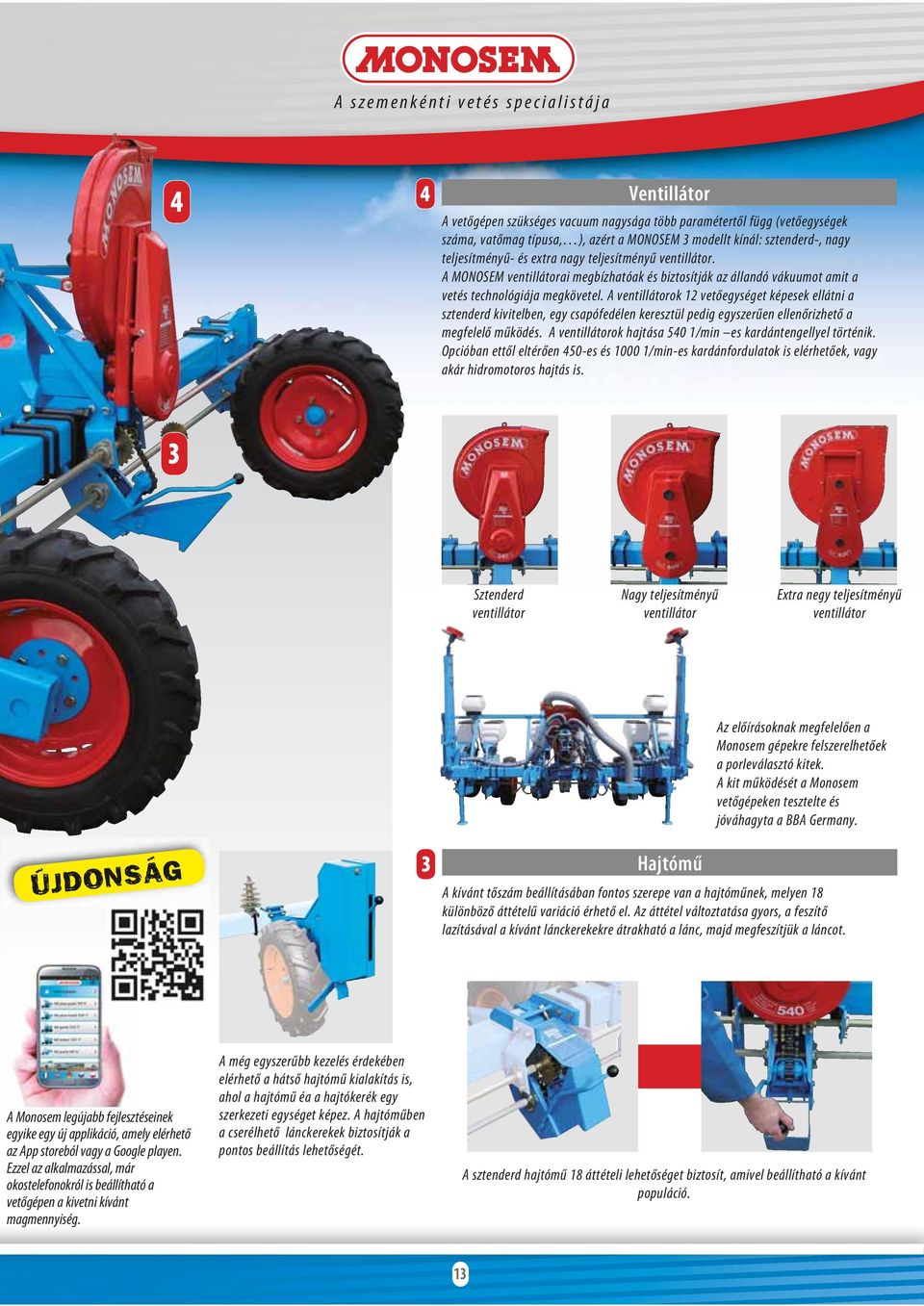

13 A szemenkénti vetés specialistája 4 4 Ventillátor A vetőgépen szükséges vacuum nagysága több paramétertől függ (vetőegységek száma, vatőmag típusa, ), azért a MONOSEM 3 modellt kínál: sztenderd-, nagy teljesítményű- és extra nagy teljesítményű ventillátor. A MONOSEM ventillátorai megbízhatóak és biztosítják az állandó vákuumot amit a vetés technológiája megkövetel. A ventillátorok 12 vetőegységet képesek ellátni a sztenderd kivitelben, egy csapófedélen keresztül pedig egyszerűen ellenőrizhető a megfelelő működés. A ventillátorok hajtása 540 1/min es kardántengellyel történik. Opcióban ettől eltérően 450-es és /min-es kardánfordulatok is elérhetőek, vagy akár hidromotoros hajtás is. 3 Sztenderd ventillátor Nagy teljesítményű ventillátor Extra negy teljesítményű ventillátor ÚJDONSÁG 3 Boîte Hajtómű de distances Az előírásoknak megfelelően a Monosem gépekre felszerelhetőek a porleválasztó kitek. A kit működését a Monosem vetőgépeken tesztelte és jóváhagyta a BBA Germany. A kívánt tőszám beállításában fontos szerepe van a hajtóműnek, melyen 18 különböző áttételű variáció érhető el. Az áttétel változtatása gyors, a feszítő lazításával a kívánt lánckerekekre átrakható a lánc, majd megfeszítjük a láncot. A Monosem legújabb fejlesztéseinek egyike egy új applikáció, amely elérhető az App storeból vagy a Google playen. Ezzel az alkalmazással, már okostelefonokról is beállítható a vetőgépen a kivetni kívánt magmennyiség. A még egyszerűbb kezelés érdekében elérhető a hátső hajtómű kialakítás is, ahol a hajtómű éa a hajtókerék egy szerkezeti egységet képez. A hajtóműben a cserélhető lánckerekek biztosítják a pontos beállítás lehetőségét. A sztenderd hajtómű 18 áttételi lehetőséget biztosít, amivel beállítható a kívánt populáció. 13

14 A MEREV VÁZ 6-soros merev Monoblock váz (sortávolság 90 cm) A merev Monobar váz A merev Monobar váz 3 m-től 4,5 m-ig elérhető. Ez az egyszerű és gazdaságos váz felszerelhető csapos vagy félautomata függesztő szerkezettel. Ezzel a megoldással csökkenhető a túlnyúlás igy a kisebb tömegű traktorokkal is üzemeltethetők. A váz 4-től 6 soros kivitelig alkalmazható kukoricában. A merev Monoblock váz A merev Monoblock váz egy hegesztett dupla váz, az elsőre a függesztő szerkezetet és a ventillátort szereljük, a másodikra pedig a vetőekocsikat és a kerekeke. Ez a kialakítás lehetővé teszi a különböző sortávolságok egyidejű használatát, hybrid fajták vetését. 3 m-től 4,5 m-ig elérhető. Vázak Monobar Szélesség 3m00 3m50 4m50 Vetőelemek száma Sortávolság 70/75/ /50 70/75/80 50/55 7 Hajtókerék egységek száma 2 Hajtások száma 1 Szállítási szélesség 3m00 3m50 4m50 Merev dupla váz A dupla merev váz a fokozottan nagy igénybevételre és variálhatóságra let tervezve. A váz 6 m-től egészen 10 m-es szélességig érhető el és műtrágyaszóró egységgel is szerelhető. A vázra a vetőegységek egyenlőtlen sortávokra is felszerelhetőek. Az integrált szállítókeret opcióban elérhető, mellyel a közúti közlekedés biztonságos és szabályos. Hidraulikus nyomjelző, alapfelszereltségben a gépre szerelve. Szállító keret, a gépek széles skálájánál elérhető. A kerekek kiemelés történhet manuálisan illetve hidraulikusan. 14

15 A szemenkénti vetés specialistája 4-soros merev vázú vetőgép (75 cm-es sortávolság) Monoblock Dupla csukható váz 3m00 4m50 4m50 6m /75/ /75/80 60/65 45/50 37,5 70/75/80 70/75/80 45/ m00 4m50 4m50 6m10 8-soros merev dupla vázú vetőgép (70 cm-es sortávolság) 11-soros merev Monoblock vázú vetőgép (37,5 cm-es sortávolság vagy 6 soros kivitelben 75 cm-es sortávolság) Monoblock váz hosszú toldattal első meghajtókerékkel lehetővé teszi, hogy a sortávolságokat akár 37,5 cm-re csökkentsük. A Monoblock 260 váz hosszú toldattal lehetővé teszi, hogy a nagy kapacitású műtrágyaszóró felszerelhető legyen. 12-soros merev dupla vázú vetőgép (45 cm-es sortávolság) integrált szállítókerettel 15

16 A TELESZKÓPOS VÁZ 6-soros Monoblock 260 szimpla teleszkópos vetőgép (75 cm-es sortávolság) A Monobar szimpla teleszkópos váz A Monobar szimpla teleszkópos váz munka közben 4,5 m széles. Szállítás során az első és a hatodik vetőkocsi behúzódik, így a szállítási szélesség 3,5 m. Ez az egyszerű és gazdaságos váz szerelhető csapos vagy félautómata függesztő szerkezettel. Ezzel a megoldással csökkenhető a túlnyúlás igy a kisebb tömegű traktorokkal is üzemeltethetők. A Monoblock szimpla teleszkópos váz A Monoblock szimpla teleszkópos váznak (125 vagy 260) 4,5 m a mukaszélessége. Szállítás során az első és a hatodik vetőkocsi behúzódik, így a szállítási szélesség 3,5 m. A vázra a vetőkocsik különböző sortávolságokra szerelhető. A Monoblock 260 váz felszerelhető a nagy kapacitású űtrágyaszóró egységgel. Vázak Szélesség Vetőelemek száma Sortávolság Hajtókerék egységek száma Hajtások száma Szállítási szélesség A Monoblock dupla teleszkópos váz A Monoblock 260 dupla teleszkópos váznak a munkaszélessége 4,5 m. Szállítás során az első, második és az ötödik, hatodik vetőkocsi behúzódik, így a szállítási szélesség 3 m. A Monoblock 260 váz felszerelhető a nagy kapacitású műtrágyaszóró egységgel, és a vetőkocsik különböző sortávolságokra állíthatóak. A nyomjelzők a fővázra vannak szerelve, ezzel csökkentve a hátsó vázra jutó terhelést (Monoblock 125). A csapágyazott vezető görgők biztosítják a tökéletes és précis működést hosszú időn át a dupla tekleszkópos váz kialakításnál. 16

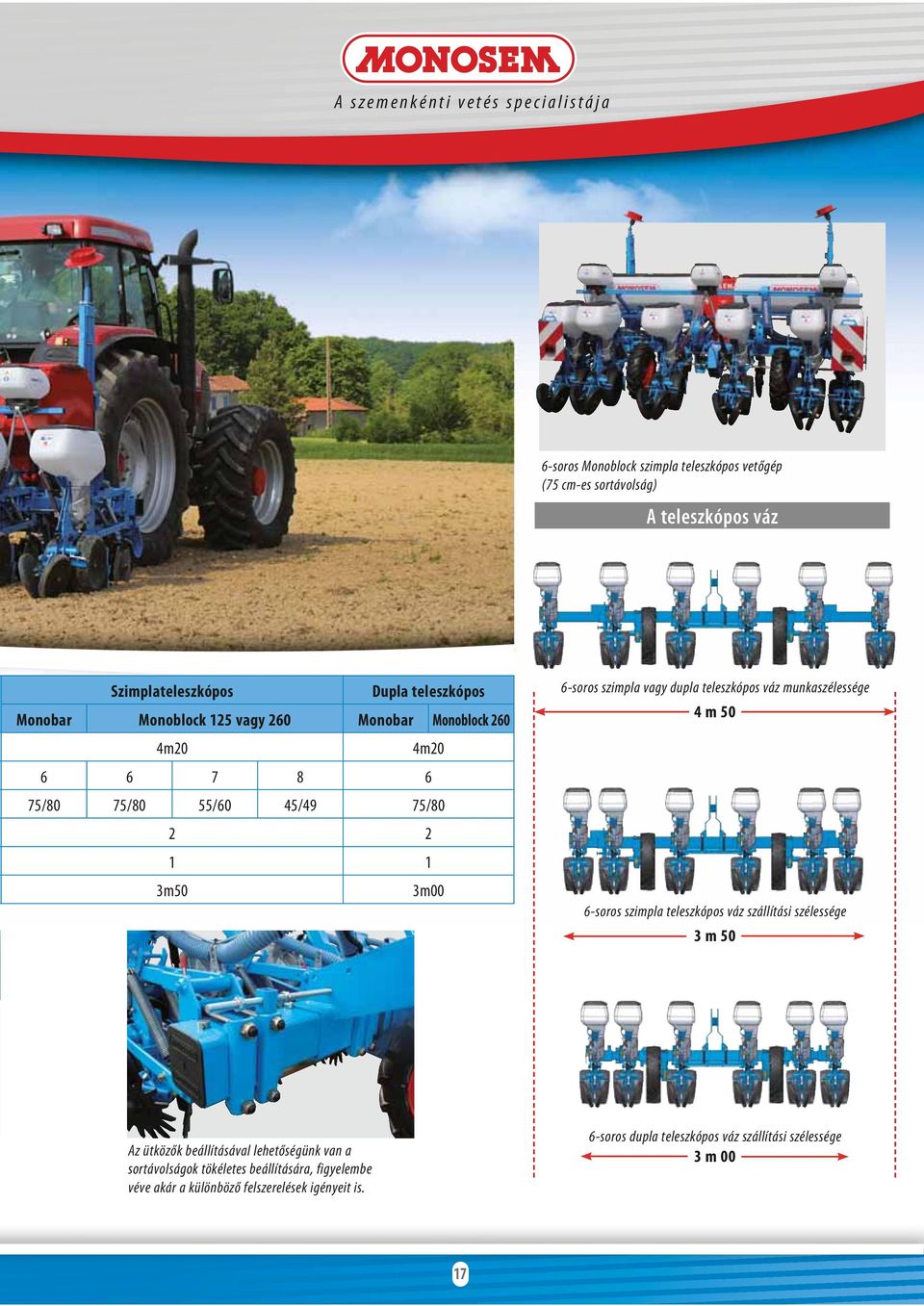

17 A szemenkénti vetés specialistája 6-soros Monoblock szimpla teleszkópos vetőgép (75 cm-es sortávolság) A teleszkópos váz Szimplateleszkópos Dupla teleszkópos Monobar Monoblock 125 vagy 260 Monobar Monoblock 260 4m20 4m /80 75/80 55/60 45/49 75/ m50 3m00 6-soros szimpla vagy dupla teleszkópos váz munkaszélessége 4 m 50 6-soros szimpla teleszkópos váz szállítási szélessége 3 m 50 Az ütközők beállításával lehetőségünk van a sortávolságok tökéletes beállítására, figyelembe véve akár a különböző felszerelések igényeit is. 6-soros dupla teleszkópos váz szállítási szélessége 3 m 00 17

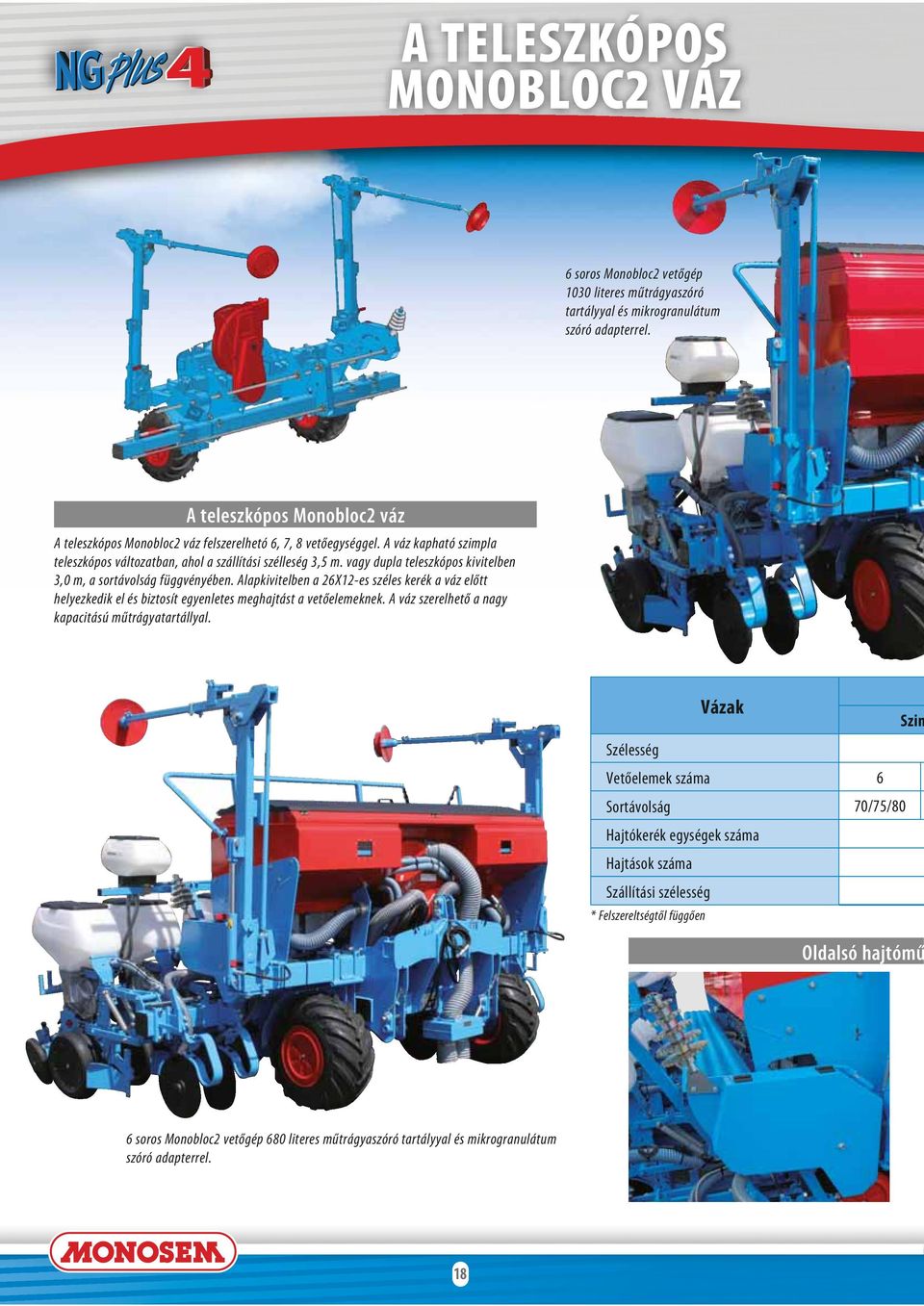

18 A TELESZKÓPOS MONOBLOC2 VÁZ 6 soros Monobloc2 vetőgép 1030 literes műtrágyaszóró tartályyal és mikrogranulátum szóró adapterrel. A teleszkópos Monobloc2 váz A teleszkópos Monobloc2 váz felszerelhetó 6, 7, 8 vetőegységgel. A váz kapható szimpla teleszkópos változatban, ahol a szállítási szélleség 3,5 m. vagy dupla teleszkópos kivitelben 3,0 m, a sortávolság függvényében. Alapkivitelben a 26X12-es széles kerék a váz előtt helyezkedik el és biztosít egyenletes meghajtást a vetőelemeknek. A váz szerelhető a nagy kapacitású műtrágyatartállyal. Vázak Szim Szélesség Vetőelemek száma 6 Sortávolság 70/75/80 Hajtókerék egységek száma Hajtások száma Szállítási szélesség * Felszereltségtől függően Oldalsó hajtómű 6 soros Monobloc2 vetőgép 680 literes műtrágyaszóró tartályyal és mikrogranulátum szóró adapterrel. 18

19 A szemenkénti vetés specialistája PLUSZ a Monobloc2 vetőgépen műtrágyaszóró és mikrogranulátum szóró adapterrel. Műtrágyaszóró 680 literes vagy 1030 literes tartállyal A Monobloc2 vetőgép szerelhető 680 literes vagy 1030 literes tartállyal. A tartályok 6 vagy 8 rozsdamentes acél adagolóegységgel rendelkeznek. A Dupla funkciós ventilátor hatékony vákumot biztosí a vetőtárcsáknak és a kivezetésnél a levegőt rávezetjük a szélsó sorokra annak érdekében, hogy a műtrágya kellő egyenletességel kerüljön a sor mellé. Töltő állás Az Extend vetőgépeken a műtrágyaszóró egységhez alapfelszereltségben tartozik egy feltöltő állás is, így könnyebb hozzáférést biztosít a tartályhoz. A töltőállás és a lépcső megkönnyíti a töltési munkaműveleteket. Monoblock2 Monoblock2 plateleszkópos Dupla teleszkópos 4m20 4m /55/ /75/80 55/60/65/ m50 3m00 3m00* Beállítás a FertiDrive VM segítségével Könnyű és pontos beállítást biztosít számunkra a FertiDrive VM a fokozatmentes állításnak köszönhetően rendkívül gyorsan és egyszerűen állíthatjuk be az 1 hektárra kiszórandó műtrágya mennyiségét. Ezen kívül a rendszer fel van szerelve egy kioldó szerkezettel is aminek segítségével megtudjuk szüntetni a műtrágyaszórását ott ahol az szükséges. Beállítás a MicroDrive VM segítségével Könnyű és pontos beállítást biztosít számunkra a MicroDrive VM a fokozatmentes állításnak köszönhetően rendkívül gyorsan és egyszerűen állíthatjuk be az 1 hektárra kiszórandó talajfertőtlenítő mennyiségét. Ezen kívül a rendszer fel van szerelve egy kioldó szerkezettel is aminek segítségével megtudjuk szüntetni a talajfertőtlenítő szórását, ott ahol az szükséges A vetőkocsik hajtását egy erősített hajtóművel biztosítjuk. Ezt a hajtóművet a a gép bal oldalán találhatjuk, így könnyen hozzáférhető és gyors lánckerék cserét biztosít. A 20 különböző áttételi lehetőség a populáció beállítására széles skálát biztosít. Hajtó kerék A széles kerék nagy átmérővel biztosítja a vetőtárcsák pontos és folyamatos hajtását. A hajtókerekek gyor állítási lehetősége azt is jelenti, hogy a traktor keréknyomához is gyorsan beállítható a gép. Összecsukható nyomjelzők Az összecsukahtó nyomjelző lehetővé teszi a barázda meghúzását a keréknél vagy a traktorközépen és szállítási pozícióban is kényelmet nyújtanak. A beépített biztosítási rendszernek köszönhetően rendkívül stabilak és szállítási pozicióban is lezárhatjuk őket. 19

20 AZ EXTEND VÁZ 6-soros Extend vetőgép műtrágyaszóróval Az Extend váz Az NG Plus 4, 6 soros vetőgép Extend vázzal lehetővé teszi a szemenkénti vetésnél a gyors sortávolság állítást, mindezt a traktor fülkéből vezérelve hidraulika segítségével. A rendszer dupla teleszkópos vázzal szerelt, a lehetséges sortávolságok: 45, 50, 55, 60, 65, 70, 75 és 80 cm. Az Extend váz alapfelszereltségben a széles meghajtó kerékkel van szerelve, a gyors állítási lehetőségnek köszönhetően egyszerűen beállítható a traktor nyomtávolságára. Szélesség Vetőelemek száma Vázak Sortávolság A 6 soros gépnél sortávolságok: 45, 50, 55, 60, 65, 70, 75 és 80 cm. Hajtókerék egységek száma Hajtások száma Szállítási szélesség Teleszkópos váz A változtatható Extend kivitel cm sortávolsággal kapható 6 soros verzióban és cm sortávolséágban 7 soros verzióban. Így lehetséges nagyon gyorsan szétszerelés nélkül át állíni 75 cm-es kukorica sortávról cm-es repcére vagy napraforgó sortávra. A hidraulikus teleszkópos váz lehetővé teszi a vetőegységek oldal irányú elmozdítását, így változtatható a sortávolság. A súrlódások csökkentésére és az élettartam növelésére csapágyazott görgők vezetik a teleszkópos tagokat. 20

21 A szemenkénti vetés specialistája A «PLUSZ» az EXTEND vetőgépen műtrágyaszóróval* és mikrogranulátumstóróval szerelve Töltő állás Az Extend vetőgépeken a műtrágyaszóró egységhez alapfelszereltségben tartozik egy feltöltő állás is, így könnyebb hozzáférést biztosít a tartályhoz. A töltőállás és a lépcső megkönnyíti a töltési munkaműveleteket. Pneumatikus szállítás a szélső sorokhoz Az Extend vetőgépeken a dupla funkciós ventilator biztosítja a megfelelő vákuumot amia vetéshez szükséges, emellett megfelelő mennyiségű levegőt a műtrágya szállításához, hogy a gép hetékonysága azonos legyen minden sortávolság mellett, függetlenül attól, hogy 45 cm-es vagy 80 cm-es sortávolsággal dolgozunk. A szélső soroknál ilyenkor egy rozsdamentes ciklon található a tárcsás műtrágya csoroszlyákba integrálva. Tárcsás műtrágya csoroszlya Az Extend a műtrágyaszóró adapter csoroszlyája alapkivitelben tárcsás kivitelű. Ezeknek a csoroszlyáknak a helyzete egy rugós biztosítású csappal állítható. Extend 6 soros Extend változtatható 6/7soros 4m15 4m cm (7 soros) 45 cm-től -80 cm-ig cm (6 soros) m00 3m10 Sortávolság állítás Oldalsó hajtómű Beállítás a FertiDrive VM segítségével Könnyű és pontos beállítást biztosít számunkra a FertiDrive VM a fokozatmentes állításnak köszönhetően rendkívül gyorsan és egyszerűen állíthatjuk be az 1 hektárra kiszórandó műtrágya mennyiségét. Ezen kívül a rendszer fel van szerelve egy kioldó szerkezettel is aminek segítségével megtudjuk szüntetni a műtrágyaszórását ott ahol az szükséges. Beállítás a MicroDrive VM segítségével Könnyű és pontos beállítást biztosít számunkra a MicroDrive VM a fokozatmentes állításnak köszönhetően rendkívül gyorsan és egyszerűen állíthatjuk be az 1 hektárra kiszórandó talajfertőtlenítő mennyiségét. Ezen kívül a rendszer fel van szerelve egy kioldó szerkezettel is aminek segítségével megtudjuk szüntetni a talajfertőtlenítő szórását, ott ahol az szükséges * A műtrágyaszóró adapter csak a 6 soros kivitelre szerelhető. Hajtó kerék A sortávolság állítása az NG Plus 4 Extend vetőgépen nagyon egyszerű. Önnek csak az ütközőket kell a megfelelő pozícióba helyeznie, majd a munkahengerek kitolásával illetve behúzásával a kívánt távolságokra tudjuk állítani a vetőkocsikat. A vetőkocsik hajtását egy erősített hajtóművel biztosítjuk. Ezt a hajtóművet a a gép bal oldalán találhatjuk, így könnyen hozzáférhető és gyors lánckerék cserét biztosít. A 20 különböző áttételi lehetőség a populáció beállítására széles skálát biztosít. A széles kerék nagy átmérővel biztosítja a vetőtárcsák pontos és folyamatos hajtását. A hajtókerekek gyor állítási lehetősége azt is jelenti, hogy a traktor keréknyomához is gyorsan beállítható a gép. 21

22 A DUPLA CSUKHATÓ VÁZ A dupla csukható váz A dupla csukható vázra kukorica sortávolság mellett 8 vetőegység szerelhető fel, de cukorrépa esetében akár 12 is. A csukható váznak köszönhetően a szállítási szélesség 3m. A kialakításnak köszönhetően egyenetlen sortávolságokra is felszerelhetőek a vetőkocsik (9 vagy 11 sor). Az úszó oldalszárnyaknak köszönhetően a gép sokkal jobban követi a talajfelszín változásait. A tökéletes talajkövetés A tökéletes talajkövetés Vázak Szélesség Vetőelemek száma Sortávolság Hajtókerék egységek száma Hajtások száma Szállítási szélesség A dupla csukható vázú gépnek az oldalsó szárnyai a középső váztól függetlenül tudnak elmozdulni a hajtókerekekkel együtt. Ennek a kialakításnak köszönhetően a gép teljes munkaszélességében tökéletesen követi a talajfelszínt. A táblaszéleknél lehetőségünk van a szárnyak felemelésére, így az arra szerelt vetőkocsik nem dolgoznak, így csökkenteni tudjuk a gép munkaszélességét illetve elkerülhetjük a dupla vagy felesleges vetéseket. A középső váz és a szárnyak találkozásánál vezető lemezeket találunk, melyek robosztusabbá teszik a gépet ugyanakkor megtartják a szárnyak függetlenségét. 22

23 A szemenkénti vetés specialistája 8-soros dupla vázas csukható vetőgép (75 cm-es sortávolság) 8-soros dupla vázas csukható vetőgép (75 cm-es sortávolság) Dupla 6 m 00 7 m 00 6 m /80 55/60 55/60 45/ m00 3m00 3m50 3m00 12-soros dupla vázas csukható vetőgép (45 cm-es sortávolság) A forgo nyomjelző egy kompakt kialakítás eredménye, így a szállítási szélesség nem növekszik amiatt. Az oldalszárnyak rögzítése szállítási pozícióban automatikusan történik. A zár oldása a traktor vezetőfülkéjéből történik. Az ECO elektronikus funkció (2DA / 4 funkcióval) opcióban kapható duplavázas összecsukható vázakhoz, ammelyel a vetőgépen 4 különböző vezérlést tudunk elérni a 2db kétszeres működtetésű egységgel. Az elektronikus funkció (1DA / 4 funkcióval) opcióban, ammelyel a vetőgépen 4 különböző vezérlést tudunk elérni a 1db kétszeres működtetésű egységgel. 23

24 A TFC CSUKAHATÓ VÁZ 8 soros TFC csukható vázú vetőgép (75 cm-es sortávolsággal) A TFC csukható váz A TFC csukható váz 8 soros kivitelben elérhető kukorica és napraforgó sortávolságának beállítására alkalmas literes központi műtrágyatartállyal szerelhető. A csukható váznak köszönhetően a szállítás szélesség 3,0 méterre csökken. A váz 2 féle kivitelben kapható. Az úszó váz a tökéletes talajkövetés érdekében lett kifejlesztve, 4 db (26X12) széles meghajtó kerékkel van szerelve a merevített változata 2 db elől elhelyzett széles meghajtó kerékkel. Szélesség Vetőelemek száma Sortávolság Vázak Hajtókerék egységek száma Hajtások száma Szállítási szélesség A tökéletes talajkövetés A tökéletes talajkövetés Az úszó TFC váz elemek teljesen függetlenül mozognak a meghajtó kerekekkel együtt, ez az ami biztosítja munkaközben a tökéletes talajkövetést. A tábla végi fordulóknál lehetőségünk van egyik vagy másik szárny emelésére, illetve mindkettőjére egyszerre. 24

25 A szemenkénti vetés specialistája 8 soros TFC úszó váz 75 cm-es sortávolsággal) TFC úszó váz 6m00 Merev TFC váz 6m /80 75/ m00 3m00 8 soros TFC merev váz 75 cm-es sortávolsággal) Az ECO elektronikus funkció (2DA / 4 funkcióval) opcióban kapható duplavázas összecsukható és a TFC vázakhoz, ammelyel a vetőgépen 4 különböző vezérlést tudunk elérni a 2db kétszeres működtetésű egységgel. A«PLUSZ» TFC vetőgépen műtrágyaadapterrel 1500 literes műtrágyaadapter A forgo nyomjelző egy kompakt kialakítás eredménye, így a szállítási szélesség nem növekszik amiatt. The TFC vetőgépek 1500 literes műtrágyaadapterrel szerelhetőek. A műtrágyaadapter 8 db rozsdamentes adagolóval és adagolókénti ürítővel szereltek. A Dupla funkciós ventilátor hatékony vákumot biztosí a vetőtárcsáknak és a kivezetésnél a levegőt rávezetjük a szélsó sorokra annak érdekében, hogy a műtrágya kellő egyenletességel kerüljön a sor mellé. Beállítás a FertiDrive VM segítségével Könnyű és pontos beállítást biztosít számunkra a FertiDrive VM a fokozatmentes állításnak köszönhetően rendkívül gyorsan és egyszerűen állíthatjuk be az 1 hektárra kiszórandó műtrágya mennyiségét. Ezen kívül a rendszer fel van szerelve egy kioldó szerkezettel is aminek segítségével megtudjuk szüntetni a műtrágyaszórását ott ahol az szükséges. 25

26 A KAPCSOLT VÁZ 18-soros kapcsolt vázú vetőgép (45 cm-es sortávolság) A kapcsolt váz A kapcsolt váznál két normál Monobar váz van összekapcsolva. A központi váz 180x180 mm keresztmetszetű dupla zártszelvény 8,7 m-től 12,5 m-ig. Ezzel a vázkialakítással 12-től 16 soros kivitelű vetőgépeket tudunk összeállítani kukorica sortáv mellet és 18 sorosat cukorrépa sortávra. A tökéletes talajkövetés A tökéletes talajkövetés A nagy munkaszélességű gépeknél a talajfelszín követés nagyon fontos szempont. Ez az amiért a Monobar vázak egymástól függetlenül vannak a fővázra szerelve, a speciális kapcsolószerkezetnek köszönhetően pedig a függőleges irányú mozgásuk és bizonyos elfordulás is biztosítva van, hogy a vetőkocsik a teljes munkaszélességben ugyanolyan minőségi munkát végezzenek. 26

27 A szemenkénti vetés specialistája 18-soros kapcsolt vázú vetőgép (45 cm-es sortávolság) Vázak Szélesség 8m70 12m50 Vetőelemek száma Sortávolság 70/75/80 45/50 70/75/80 Hajtókerék egységek száma 8 8 Hajtások száma 2 2 Szállítási szélesség 3m00 3m00 12-soros kapcsolt vázú vetőgép (75 cm-es sortávolság) Kapcsolt A vázhoz tartozik az egyesített vákuum rendszer is. A speciális kacsoló szerkezet biztosítja a kapcsolt elemek egymástól független mozgását a talkajfelszín követése érdekében. A három részből álló nyomjelző kis szállítási magasságot biztosít. A könnyebb szállítás érdekében elérhető az integrált szállítókeret. A szállítókeret opcióban elérhető hidraulikus vagy pneumatikus fékkel is. 27

28 A MŰTRÁGYASZÓRÓ Normál műtrágyaszóró, nagy kapacitású tartály vagy front függesztésű tartály, a MONOSEMmel megtalálja a legjobb választást. NORMÁL TARTÁLY A normal tartályok három kivitelben elérhetőek. 85 literes tartály, 1 kifolyás 175 literes tartály, 2 vagy 3 kifolyás 270 literes tartály, 3 kifolyás Ezek a kivitelek merev, teleszkópos és kacsolt vázú gépekre szerelhetőek. «NAGY KAPACITÁSÚ» TARTÁLYOK A TELESZKÓPOS ÉS A CSUKHATÓ VÁZON A nagy kapacitású fémtartályok elérhetőek a Monoblock a Monoblock2 az Extend és a TFC vázakon. Ezek a tartályok, úgy lettek kifejlesztve, hogy a szállítási szélesség 3,0 méter maradjon a duplateleszkópos, Extend és TFC vázakon. A szélső sorok levegőrásegítéssel kapják a műtrágya adagolást. A tartályok kémlelő ablakokkal vannak szerelve, hogy a tarktorkabinból tudjuk ellenőrizni a tartályban lévő műtrágya mennyiségét. A tartályok úgy lettek kialakítva, hogy könnyen BIG-BAG zsákból tölthetőek legyenek. Széles töltőnyílás A «Nagy kapacitású» műtrágyatartályok széles töltőnyílásai segítik a tisztítást és könnyen töltheteőek. Könnyű és gyors ürítés A nagy kapacitású tartályok leeresztő ajtóval vannak szerelve mindkét oldfalon, így a megmaradt műtrágya könnyen és gyorsan leengedhető. Monoblock Monoblock2 / Extend / TFC Fokozatmentes FertiDrive VM A műtrágyaszoró a Monoblock2, Extend és TFC vázakon egy fokozatmnetes állítással vannak ellátva, aminek a segítségével rendkivűl precíz és egyzserű beállítás érhetó el. A nagy kapacitású fémtartályok a Monoblock váz, a szimpla- és duplateleszkópos vázon 980 literes kivitelben kaphatóak. A nagy kapacitású fémtartályok a szimpla- és duplateleszkópos vázon, valamint a Monoblock2 vázon 680 literes,1030 literes, az Extend vázon 1020 literes kivitelben kaphatóak. A TFC vázú gép műtrágyatartálya 1500 literes. 28

29 A szemenkénti vetés specialistája NAGY KAPACITÁSÚ TARTÁLYOK A MEREV VÁZON A nagy kapacitású tartályok fémből készülnek, a merev dupla vázas gépeken elérhetőek. A tartályok kapacitása 700 liter és 1000 liter, így nagyobb zsákokból könnyen tölthető. FRONT FÜGGESZTÉSŰ TARTÁLY A front függesztésű MONOSEM tartály speciálisan műtrágya adagolásra lett kifejlesztve. Az erős robosztus váz egy integrált bölcsőt is magába foglal, az adagoló szerkezet 100 %-ban rozsdamentes acélból készül, és talajkerékről történik a meghajtása. A ventilator lehet kardán vagy hidromotor meghajtású. A front függesztésű tartály többcélúan felhasználható, kapcsolható akár a SUPER-CROP kultivátorokhoz is. Ciklonok A 100%-ban rozsdamentes adagolón található egy zárható ajtó mely megkönnyíti a szerelését. Rozsdamentes adagoló A 100%-ban rozsdamentes adagolón található egy zárható ajtó mely megkönnyíti a szerelését. Front függesztésű tartály Front függesztésű tartály duplaadagolóval A tartály 1000 és 1600 literes kivitelben elérhető, a ventilator hajtása pedig történhet kardán vagy hidromotoros hajtással. Az egység az NG Plus 4 es gépek 4, 6 és 8-soros kiviteleihez kapcsolható merev, teleszkópos vagy csukható vázszerkezet mellett. A tartály 1500 és 2100 literes kivitelben elérhető, a ventilator hajtása pedig történhet kardán vagy hidromotoros hajtással. Az eszküz már szerelhető a 12 soros és a vontatott kivitelű gépekhez is. Felépítését tekintve 2 db rozsdamentes adagolóval van ellátva, így tudja biztosítani a nagy mennyiségű műtrágya kijuttatását hektáronként. 29

30 A MŰTRÁGYASZÓRÓ EGYSÉGEI A MONOSEM műtrágyaszórók ugyanazt a minőséget képviselik mint a vetőgépek, így biztos lehet abban, hogy a műtrágya kijuttatása ugyanazzal a précis és pontos adagolással kerül kijuttatásra, mint a vetőgép által vetett magok. A műtrágyaszóró beállítása A vetés közbeni kiadagolandó mennyiséget a 12 áttételi lehetőséget biztosító hajtóművel tudjuk beállítani. A beállítókártya segítségével gyorsan és egyszerűen beállítható a kívánt mennyiség. ÚJDONSÁG A Monosem legújabb fejlesztéseinek egyike egy új applikáció, amely elérhető az App storeból vagy a Google playen. Ezzel az alkalmazással, már okostelefonokról is beállítható a vetőgépen a kiszórni kívánt műtrágya mennyiség A csigás adagolás (1) és a boltozódásgátló (2) biztosítja a folyamatos, egyenletes adagolást. A csigák rozsdamentes acélból készülnek, a csigaleveleknek köszönhetően az adagolás folytonos és egyenletes, a fordulatszám beállításával a pontos mennyiség is beállítható. A B 1 Csigás adagolás 2 A normal csigák (A) kikre vannak festve, ezek 80 és 350 kg/ha értékek közé állíthatóak be 75 cm-es sortáv mellett, és 120 és 525 kg/ha értékek közé 50 cm-es sortáv mellett. A nagyobb kapacitású csigák (B) pirosra vannak festve, ezek 160 és 700 kg/ha értékek közé állíthatóak be 75 cm-es sortáv mellett, és 240 és 1050 kg/ha értékek közé 50 cm-es sortáv mellett. Csúszó és tárcsás csoroszlya A mátrágyaszóró egység kétféle csoroszlyával érhető el: csúszó csoroszlya tárcsás csoroszlya A csúszócsoroszlyák cserélhető kopóéllel vannak ellátva. A tárcsás csoroszlyák a nehezebb körülményekhez lettek kifejlesztve, csökkentett menetszámú talajművelésnél illetve szármaradványos körülményekhez ajánljuk. Mindkét kivitel rugós biztosítással van ellátva, a mélységük elemenként állítható. Cukorrépa vetéshez speciális műtrágya egység elérhető. Térfogat (sorok száma kukorica esetén) Sorok száma (kukorica) Minmumi/maximummennyiség 50cm-es sortávnál (nagy adagoló csiga) Minmumi/maximummennyiség 75cm-es sortávnál (nagy adagoló csiga) Váz tipus Normál tartály 2 x 175 liter (4 soros) 2 x 270 liter (6 soros) 4 x 175 liter (8 soros) 4 x 270 lliter (12 soros) Nagy kapacitású tartály Monoblock Monoblock2 Extend TFC Merev váz 980 liter 680 liter 1050 liter 1020 liter 1500 liter 1000 liter (4 soros) 2 x 700 liter (6 soros) 2 x 1000 liter (8 soros) Nagy kapacitású tartály Front-függesztésű tartály duplaadagolóval 1000 liter 1600 liter DUO 1500 liter 2100 liter tól 525 kg/ha (240 -tól 1050 kg/ha) 80 -tól 350 kg/ha (160 -tól 700 kg/ha) Merev-Teleszkópos Csukható (Dupla) Kapcsolt Teleszkópos (Monoblock) 120 -tól 525 kg/ha (-) 80 -tól 350 kg/ha (-) Teleszkópos (Monoblock2 ) Extend Csukaható (TFC) 120 -tól 525 kg/ha (240 -tól 1050 kg/ha) 80 -tól 350 kg/ha (160 -tól 700 kg/ha) Merev (dupla) Merev- Teleszkópos Csukható (dupla) A műtrágya minősége szerint Csukaható Big-Bag töltés Nem Igen Igen Igen 30

31 A MIKROGRANULÁTUM SZÓRÓ A szemenkénti vetés specialistája Legyen szó talajfertőtlenítésről vagy gombaölésről a Microsem csigás adagolója biztosítja számunkra a folyamatos és egyenletes adagolást. Az egyszerű kialakításnak köszönhetően tartósan és megbízhatóan használható. A Microsem rendszer a jelenleg piaci forgalomban elérhető mikrogranulátumok túlnyomó részével használható. 1 Csigás adagoló Az adagolást alapvetően egy csigás rendszer biztosítja. A tartályban lévő mikrogranulátum a két adagolócsigán (1) keresztül kerül továbbításra. A boltozódásgátlók (2) felelősek a folyamatos adagolásért. Az adagoló kerék (3) folyamatosan továbbítja a mikrogranulátumot a garatokba (4). A speciális granulátumokhoz különböző csigák rendelhetőek (5). Talajfertőtlenítő Microsem A mikrogranulátum beállítása A kiszórandó mennyiség beállítása egy 18 különböző áttételő hajtóművön keresztül történik. Amennyiben szükséges további lánckerekek rendelhetőek, illetve a hatóművön az adagolók hajtása is megszakítható. A beállítókártya segítségével gyorsan és egyszerűen beállíthatjuk a kívánt kiszórandó mennyiséget. Normál kivitelben a talajferőtlenítőből 3 és 25 kg/ha közötti dózis, gombaölőből 3 és 10 kg/ha közötti dózis szórható ki 75 cm-es sortácolság mellett Gombaölő Microsem 5 ÚJDONSÁG A Monosem legújabb fejlesztéseinek egyike egy új applikáció, amely elérhető az App storeból vagy a Google playen. Ezzel az alkalmazással, már okostelefonokról is beállítható a vetőgépen a kiszórni kívánt mikrogranulátum mennyiség. Csövek Kombinált granulátum szórás Tartály ürítés 6 7 A talajfertőtlenítő granulátum csöve (6) a sornyitó tárcsák közé van elhelyezve, a vetési sorra adagolja a granulátumot. A gombaölő granulátum csöve (7) állítható, a vetési technológiának megfelelően akár a tömörítőkerék elé, akár mögé is kiszórhatjuk vele a granulátumot. A talajfertőtlenítő és a gombaölő rendszer együttesen is felszerelhető a gépre, használatuk egymástól függetlenül történhet. A mikrogranulátum tartályok térfogata 20 literes, opcióban 40 literes is elérhatő (nem minden vázhoz szerelhető). A csapóajtók (8) és a garat (9) biztosítják a gyors ürítés lehetőségét, hogy ne maradjon a tartályban a megmaradt kemikália

32 A SORELZÁRÓ RENDSZER A sorelzáró remdszerrel a sorokat egyenként, egymástól függetlenül tudjuk lezáni. Többféle megoldás és rendszert tudunk ajánalni a gépeinkhez. A sorelzárók a vetőelemek hajtását szakíták meg, a vákuumot nem zárják el, így a többi vetőelemet nem befolyásolja az egyes elemek ki-, bekapcsolása. Mechanikus karos sorelzárás A mechanikus karos sorelzárás opcióban rendelhető, egyszerű gazdaságos sorelzárási megoldás. Elektromágneses sorelzáró rendszer Az elektromágneses sorelzáró rendszernél a traktor fülkéjéből tudjuk az egyes vetőelemeket egymástól függetlenül ki-, bekapcsolni. A vezérlő doboz a vetőkocsikon elhelyezett elektromágneseket vezérli. Elektromágneses kuplung az NG Plus 4-es vetőkocsin Elektromágneses sorelzárás kézi vezérléssel A rendszer irányítása a traktor fülkéjéből történik, minden egyes vetőelemhez tartozik egy kontroll lámpa is. A rendszer 2, 4, 6, 8 és 12 soros kivitelben rendelhető. A CR 4200 sorelzáró egység a CS 4200 opciós, aminek a segítségével akár a 12 sor feletti sorelzárás is elérhető. Példák a sorelzárásra CS 4200, CS 5000, CS 6200 és CS 7000 vetésellenőrző monitorok sorelzáró rendszerrel A CS 4200, CS 5000, CS 6200 és CS 7000 vetésellenőrző monitorok opcióban felszerelhetőek sorelzáró rendszerrel. Ebben az esetben a vetőkocsik hajtásának megszakítása a monitoron keresztül történik. A CS 5000, CS 6200 és CS 7000 monitorokkal automatikusan külön művelőnyomok is készíthetőek. 32

33 A VETÉSELLENŐRZŐ MONITOROK A MONOSEM mint a szemenkénti vetés specialistája a vetésellenőrző monitorok széles skáláját ajánlja. A legegyszerűbb vet - nem vet funkciójútól menet közbeni populáció állításig. CS 1000 CS 1200 CS 3000 CS 4200 CS 5000 CS 6200 Funkciók CS 1000 CS 1200 CS 7000 CS 3000 / CS 4200 CS 5000 / CS 6200 CS 7000 Soronkénti vetésellenőrzés Vetéskihagyás risztás Leállás riasztás Programozható riasztási küszöb - Szenzoros sebességmérés - - Radaros sebességmérés - - / - / - Össz terület - Részterület - Átlagos populáció - - Tőtávolság - - Manuális sorelzáró / Sorelzáró rendszer A sorok maximális száma / / Vetés ellenőrző ISOBUS kompatibilis (ISO 11783) CS 7000 és Seed-Drive A Seed-Drive hidraulikus vetőtengely hajtással mellőzi a központi hajtómű használatát, egy szabályozható hidromotor hajtja meg a vetőtengelyt. Ez a rendszer biztosítja a folyamatos, menet közbeni tőszám állítási lehetőséget. A CS 7000 terminál folyamatos ellenőrzést és beavatkozást biztosít a vetőgép felett. Szabványos 9 pólusú csatlakozóval csatlakozik a központi egységhez. A CS 7000 terminál és a Seed-Drive ISO nak megfelelően kopmpatibilis ISOBUS rendszerű. A fotocellák az adagolóház alatt helyezkednek el, így védve vannak a mechanikai sérülésektől. : Sztenderd : Opcióban - : Nem lehetséges 33

34 TECHNIKAI ADATOK Szimplateleszkópos Dupla tele Vázak Merev Monobar - Monoblock Monoblock2 Monoblock Szélesség 3 m 00 4 m 50 6 m 10 4 m 50 4 m 50 4 m 50 Szállítási szélesség (szállító kerettel) 3 m 00 4 m 50 6 m 10 (3 m 00) 3 m 50 3 m 50 3 m 00 Sorok száma, kukorica (cukorrépa) 4 (6) 6 8 (12) Sortávolság, kukorica cm (cukorrépa) cm Hajtómű Műtragyaszóró Microsem JELLEMZŐ NG PLUS 4 VETŐTÁRCSÁK A vetőmag fajtája Ajánlott vetőtárcsa Furatok száma Furatok átmérője Tőtávolság (standard hajtómű) Egyéb lehetőségek, furatok száma és átmérője Kukorica DC mm 7 tól 21,5 cm és ø 4,5-6 mm DC Napraforgó 2,5 mm 9 tól 26,5 cm DC tól 35,5 cm Cukorrépa DC mm 7 tól 21,5 cm 24 Bab DC 6045 DC (45) ,5 mm 3,5 mm (45-50) Szója DC ,5 mm 3,5 tól 11 cm Ventillátor 540 1/min kardán hajtás alapkivi Gumiköpeny 2 x (6.5x15) 2 x (6.5x15) 4 x (6.5x15) 2 x (6.5x15) 2 x (26x12) 2 x (6.5x15) Sztenderd (16 beállítás) Oldalsó (20 beállítás) Hidraulikus nyomjelző Sztenderd 2 x 175 liter 2 x 270 liter 4 x 175 liter 2 x 270 liter - 2 x 270 liter Nagy kapacitású 1 x 1000 liter 1 x 980 liter vagy 2 x 700 liter 2 x 1000 liter 1 x 980 liter 1 x 680 liter vagy 1 x 1030 liter 3,5 tól 11 cm ø 2,5 mm Repce DC ,2 mm 3 tól 9 cm Káposzta DC ,2 mm 6 tól 18 cm Cirok DC ,2 mm 3 tól 9 cm 36 Kidney bab DC mm 7 tól 21,5 cm ø 5-6,5 mm Mogyoró DC ,5 mm 7 tól 21,5 cm 36 és ø 5,5-6 mm 1 x 980 liter Front függesztett - Front függezstett dupla adagolós Granulátum Gombaölő Hektar számláló Vetésellenőrző monitor Sorelzáró rendszer Világítás készlet Integrált szállító keret Kukoricavetőgép tömege (cukorrépa) 800 kg (1000 kg) 1100 kg 1650 kg (2050 kg) 1250 kg 1450 kg 1300 kg : Sztenderd : Opcióban - : Nem lehetséges Egyéb modellek, speciális sortácolságok és nem említett vetőmagok tekintetében kérjük keressen minket. Egyéb modellek, speciális sortácolságok és nem említett vetőmagok tekintetében kérjük keressen minket. v 34

35 A szemenkénti vetés specialistája eszkópos Extend Csukahtó Monoblock2 Extend 6 soros Extend változtatható 6/7soros Kapcsolt Dupla TFC úszó TFC merev 4 m 50 3 m / 4 m 50 3 m 10 / 4 m 50 6 m 00 6 m 00 6 m 00 8 m m 50 3 m 00 3 m 00 3 m 10 3 m 00 3 m 00-3 m 00 3 m (18) 16 (-) (6 soros) (7 soros) (45-50) itelben, 450 vagy /min opcióban Hidraulikus hajtás opcióban 2 x (26x12) 2 x (26x12) 2 x (26x12) 4 x (6,5x15) 4 x (26x12) 2 x (26x12) 8 x (6,5x15) 8 x (6,5x15) x 175 liter x 270 liter - 1 x 680 liter vagy 1 x 1030 liter 1 x 1020 liter x 1500 liter 1 x 1500 liter Szállítás közben Szállítás közben kg 1650 kg 1800 kg 2150 kg (2450 kg) 2800 kg (műtrágyaszóróval) 2750 kg (műtrágyaszóróval) 3250 kg Szállítás : 950 kg 4250 kg Szállítás : 950 kg : Sztenderd : Opcióban - : Nem lehetséges 1) : A sortávolság és vázkialakítás függvénye Egyéb modellek, speciális sortácolságok és nem említett vetőmagok tekintetében kérjük keressen minket. AZ NG PLUS 4 VETŐKOCSI FELÉPÍTÉSE Vetőkocsi típusa Kukorica Napraforgó Bab Cukorrépa Repce 52L-es tartály 1) 1) 16L-es tartály ) Mélységhatároló kerék 110 mm 1) Mélységhatároló kerék 50 mm Sztenderd rögterelő - Keskeny rögterelő Rögterelő rugalmas szárral Sorlazító tárcsa Szárterelő kerék 1) 1) PRO kerék Hátsó tömörítő kerék 2 Hátsó tömörítő kerék 1 1) 35

36 Használt gép érték MONOSEM minőség Jótanács A tapasztalat Alkatrész A használt gépek értéke nagyon jól tükrözi a termék minőségét és a piacra való alkalmasságát. Amikor Ön úgy dönt, hogy eladja a MONOSEM vetőgépét, biztos lehet benne, hogy a gép még használtan is nagy értéket fog képviselni. A minőség mindíg a legfontosabb a MONOSEM-nél, ezért a gyártás folyamán a legnagyobb gondossággal járunk el, a minőség ellenőrzés fontos állomása a gyártási folyamatnak. A MONOSEM kereskedői rendelkeznek azokkal a speciális tudással, amellyel Önt segíteni tudják, tanácsot tudnak adni a vetéssel kapcsolatos technikai kérdésekben. A világ bármely táján a minőség és megbízhatóság a Monosem névvel párosul. Mindezt a több mint 60 éves tapasztalatunknak és az ezidő alatt megszerzett tudásnak köszönhetjük. Alkatrész raktárunkban folyamatosan bővítjük, optimalizáljuk készleteinket, így az alkatrészek mellett a különböző opciós tételek és a már nem gyártott gépek alkatrészei is elérhetőek az Önök Monosem kereskedőjén keresztül. Monoshox NG Plus M tárcsáscsoroszlyás szemenkénti vetőgép NG Plus 4 tárcsáscsoroszlyás szemenkénti vetőgép NX 2 tárcsáscsoroszlyás szemenkénti direktvető gép NC csúszócsoroszlyás szemenkénti vetőgép MS aprómagvető gép MECA V4 mechanikus cukorrépavető gép Kultivátor A szemenkénti vetés specialistája COMPAGNIE COMMERCIALE RIBOULEAU 8, rue de Berri PARIS - FRANCE RIBOULEAU MONOSEM Gyártás - Technikai információ - Fejlesztés - Információ 12, rue Edmond Ribouleau LARGEASSE FRANCE TEL FAX Képviselet Axiál Kft Baja, Szegedi út 147 Tel : , Fax : Nantes Largeasse Poitiers Bordeaux Paris Prouteau & Fils Imprimeurs - Bressuire (79) A kiadványban szereplő adatok a méretekkel, tömegekkel kapcsolatban a kiadvány nyomtatásának időpontjában érvényesek, országonként eltérőek lehetnek. A megadott adatok az időközbeni fejlesztések hatására változhatnak. A kiadványban szereplő adatok nem minősülnek hivatalosaknak. A változásokkal kapcsolatba a területileg illetákes Monosem kereskedő tud bővebb felvilágosítást adni. Az illusztráció érdekében ebben a prospektusban néhány védőlemezt eltávolítottunk. Ezeknek a használati útmutató szerinti helyükön kell lenniük munka közben. Réf HU 07/14
