Elhelyezési felület Biztonsági elıírások A mosó-szárítógép nehéz. Legyen elĺvigyázatos, ha megemeli. Figyelem: A befagyott tömlĺk elszakadhatnak/megrepedhetnek.

Az itt felsorolt útmutatásokon túlmenĺen még az illetékes víz- és elektromos mŗvek különleges elĺírásai is érvényesek lehetnek. Kétség esetén szakemberrel csatlakoztassa a készüléket.

Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/ EK európai irányelv (waste electrical and electronic equipment - WEEE) szerinti jelöléssel van ellátva.

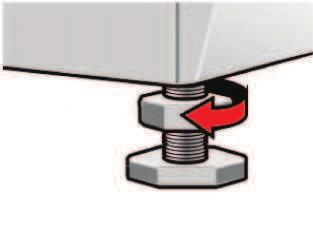

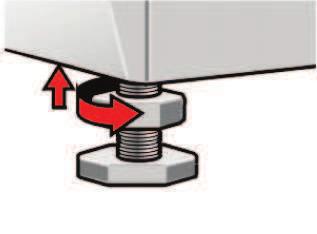

AquaȗStop AquaȗSecure Fontos, hogy a gép biztosan álljon és ne vándoroljon! Az elhelyezési felületnek keménynek és egyenletesnek kell lennie. Nem alkalmasak a puha padlók/padlóburkolatok.

* Rendelési szám WMZ 2200, WX 9756 Gerendafödémen való elhelyezéskor Vízbevezetés A mosó-szárítógépet lehetĺleg egy sarokba állítsa. Csavarozzon vízálló falapot (legalább 30 mm vastag) a padlóhoz.

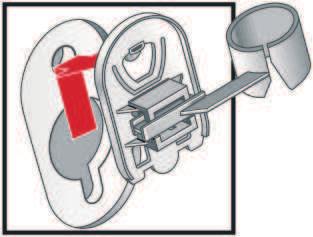

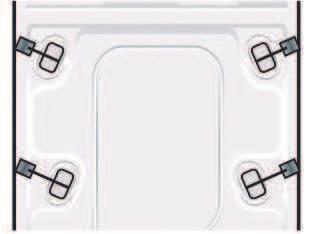

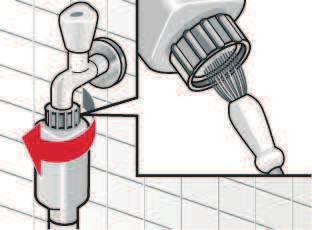

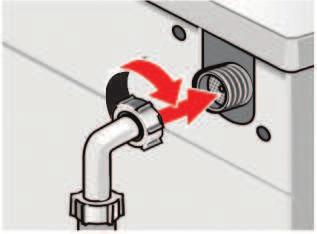

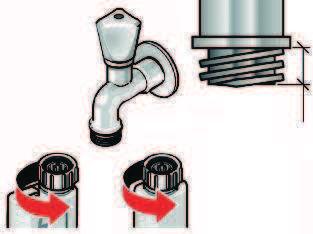

Az összes szállítási biztosítóhüvelyt távolítsa el. ~90 cm ~95 cm ~160 cm ~140 cm ~165 cm min. 60 cm Vízbevezetés Hálózati vezeték 1. A vízbevezetĺ tömlĺt csatlakoztassa a vízcsapra.

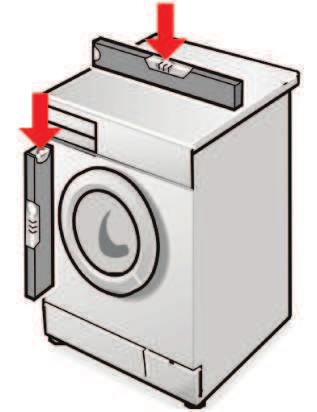

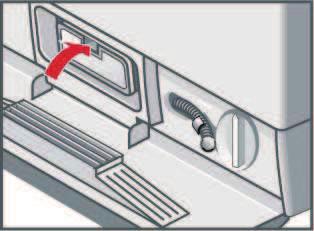

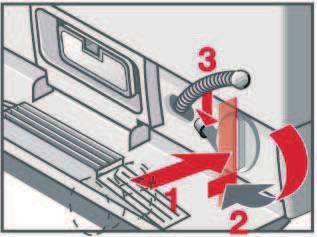

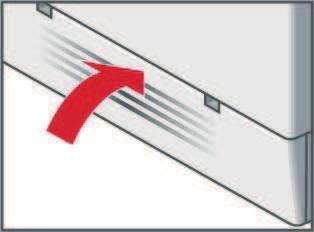

Tegye fel a burkolatokat. A reteszelĺkampó megnyomásával szorosan reteszelje. Tegye fel a tömlĺtartót. Megjegyzés: A tömlĺtartó használatakor csökken a lehetséges tömlĺhossz!

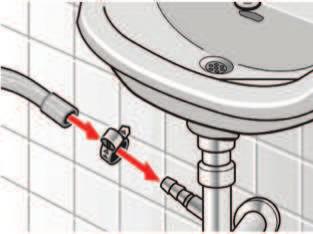

2,20 m) a Standard modellhez. Burkolatok Tömlĺtartó 1 csĺbilincs Ø 24 40 mm (szakkereskedés) szifonhoz való csatlakoztatáshoz. a 4. oldal.

Csavarkulcs SW13: a szállítási biztosító eszközök kioldásához a 3. oldal

Beépítés konyhaszekrénysorba (alá- vagy beépítés) Hasznos szerszámok 1 Szükséges méretek: a = 650 mm, b = 620 mm, c = 850 mm A mosó-szárítógépet csak egybefüggĺ, a szomszédos szekrényekhez is

Nyílásátmérĺ: d x e = 200 mm x 100 mm. Padló feletti magasság: f = 365 mm. Fal és készülék közötti távolság: 50 mm. Standard min. 10 mm max. 90 max. 90 3.

3/4 Vízelvezetés Villamos csatlakozás Vízelvezetı tömlı: Figyelem: Ne törje meg vagy ne húzza. Az elhelyezési felület és a lefolyó közötti magasságkülönbség: 60 cm max.

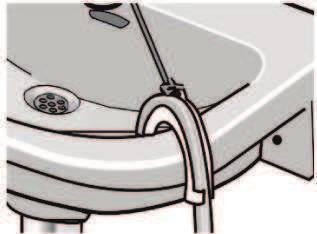

Vízelvezetés gumikarmantyús mŋanyagcsövön vagy beömlıaknán keresztül: Figyelem: Biztosítsa, hogy a lefolyótömlĺ ne tudjon kicsúszni a mosdókagylóból.

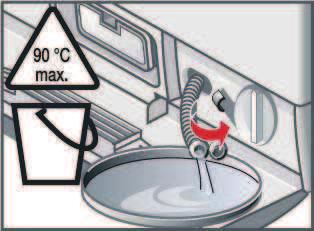

Figyelem: A záródugó ne legyen bedugva a mosdókagyló lefolyójába. Szivattyúzáskor ellenĺrizze, hogy a víz elég gyorsan folyik-e le. A lefolyótömlĺ vége ne merüljön a kiszivattyúzott vízbe!

1 Elhelyezési felület Biztonsági elıírások A mosó-szárítógép nehéz. Legyen elĺvigyázatos, ha megemeli. Figyelem: A befagyott tömlĺk elszakadhatnak/megrepedhetnek. A mosó-szárítógépet ne állítsa fel fagyveszélyes területen és/vagy a szabadban. A mosó-szárítógép megsérülhet. Ne a kiálló részeknél (pl. betöltĺablak) emelje meg. Az itt felsorolt útmutatásokon túlmenĺen még az illetékes víz- és elektromos mŗvek különleges elĺírásai is érvényesek lehetnek. Kétség esetén szakemberrel csatlakoztassa a készüléket. A tömlĺket és vezetékeket úgy fektesse le, hogy a botlásveszély elkerülhetĺ legyen. Környezetbarát módon történı ártalmatlanítás A csomagolást környezetbarát módon kell ártalmatlanítani. Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/ EK európai irányelv (waste electrical and electronic equipment - WEEE) szerinti jelöléssel van ellátva. Az irányelv meghatározza a berendezések hulladékainak visszavételére és hasznosítására vonatkozó, az Európai Unió területén érvényes kereteket. AquaȗStop AquaȗSecure Fontos, hogy a gép biztosan álljon és ne vándoroljon! Az elhelyezési felületnek keménynek és egyenletesnek kell lennie. Nem alkalmasak a puha padlók/padlóburkolatok. A jó szárítási eredmény érdekében gondoskodjon a helyiség jó szellĺzésérĺl! Lábazatra való elhelyezéskor A mosó-szárítógép készüléklábait feltétlenül rögzítse tartóhevederekkel*. * Rendelési szám WMZ 2200, WX 9756 Gerendafödémen való elhelyezéskor Vízbevezetés A mosó-szárítógépet lehetĺleg egy sarokba állítsa. Csavarozzon vízálló falapot (legalább 30 mm vastag) a padlóhoz. A mosó-szárítógép készüléklábait feltétlenül rögzítse tartóhevederekkel*. * Rendelési szám lásd fent Modell: Aqua-Stop/Secure Jobb oldali csatlakozás vagy ~140 cm 3. Az összes szállítási biztosítóhüvelyt távolítsa el. ~90 cm ~95 cm ~160 cm ~140 cm ~165 cm min. 60 cm Vízbevezetés Hálózati vezeték 1. A vízbevezetĺ tömlĺt csatlakoztassa a vízcsapra. Figyelem: A csavarozásokat csak kézzel húzza meg. 2. Óvatosan nyissa ki a vízcsapot, közben ellenĺrizze a csatlakozási helyek tömítettségét. Figyelem: A csavarkötés víznyomás alatt van. 4. Tegye fel a burkolatokat. A reteszelĺkampó megnyomásával szorosan reteszelje. Tegye fel a tömlĺtartót. Megjegyzés: A tömlĺtartó használatakor csökken a lehetséges tömlĺhossz! Kapható a szakkereskedĺnél/vevĺszolgálatnál: Az Aqua-Stopȗ, ill. hidegvízȗvízbevezetĺ tömlĺ meghosszabbítása (kb. 2,50 m). Rendelési szám WMZ2380, WZ Hosszabb bevezetĺtömlĺ (kb. 2,20 m) a Standard modellhez. Burkolatok Tömlĺtartó 1 csĺbilincs Ø mm (szakkereskedés) szifonhoz való csatlakoztatáshoz. a 4. oldal. Vízcsatlakozás Alá-/beépítés az áramellátáshoz való csatlakozás elĺtt. Szárításkor akár 60 C-os meleg levegĺ távozik. Vízmérték a beállításhoz. Csavarkulcs SW13: a szállítási biztosító eszközök kioldásához a 3. oldal és SW17: a készüléklábak beállításához a 5. oldal. Beépítés konyhaszekrénysorba (alá- vagy beépítés) Hasznos szerszámok 1 Szükséges méretek: a = 650 mm, b = 620 mm, c = 850 mm A mosó-szárítógépet csak egybefüggĺ, a szomszédos szekrényekhez is rögzített munkalap alá építse be. Jól szellĺztesse ki az elhelyezési felületet, különben nem lesz optimális a szárítási eredmény. Szellĺzĺnyílások méretei (adottságtól függĺen egy oldalra tervezve). Nyílásátmérĺ: d x e = 200 mm x 100 mm. Padló feletti magasság: f = 365 mm. Fal és készülék közötti távolság: 50 mm. Standard min. 10 mm max. 90 max Erĺsen csavarozza a kontraanyát a készülékházhoz. Közben tartsa meg a lábat, hogy a magassága ne mozduljon el. Figyelem: Mind a négy készülékláb kontraanyáit szorosan a házhoz kell csavarozni! 3/4 Vízelvezetés Villamos csatlakozás Vízelvezetı tömlı: Figyelem: Ne törje meg vagy ne húzza. Az elhelyezési felület és a lefolyó közötti magasságkülönbség: 60 cm max. 100 cm Szifonon keresztüli lefolyás: Figyelem: A csatlakozási helyet csĺbilinccsel, Ø mm (szakkereskedés) kell biztosítani. e f 5. A tömlĺket rögzítse a tömlĺtartókban. Vízelvezetés gumikarmantyús mŋanyagcsövön vagy beömlıaknán keresztül: Figyelem: Biztosítsa, hogy a lefolyótömlĺ ne tudjon kicsúszni a mosdókagylóból. 2 3 A mosó-szárítógép beállítása vízmértékkel 3/4 Vízelvezetés mosdókagylóba Figyelem: Biztosítsa, hogy a lefolyótömlĺ ne tudjon kicsúszni a mosdókagylóból. Figyelem: A záródugó ne legyen bedugva a mosdókagyló lefolyójába. Szivattyúzáskor ellenĺrizze, hogy a víz elég gyorsan folyik-e le. A lefolyótömlĺ vége ne merüljön a kiszivattyúzott vízbe! Fennáll a veszély, hogy a víz visszafolyik a mosó-szárítógépbe! A készülék aláɮ/ beépítése Csatlakozástól függıen kiegészítıleg szükséges A szárítógép beállításához használjon vízmértéket. 2. A készülékláb elforgatásával változtatható a magasság. Figyelem: Mind a négy készüléklábnak biztosan kell állnia a padlón. A mosó-szárítógépnek nem szabad inognia! A mosó-szárítógép beállítását vízmértékkel ellenĺrizze, szükség esetén korrigálja. min. 10 mm Vízelvezetés Az erĺs zajképzĺdés, rezgések és a "vándorlás" a rossz beállítás miatt is felléphetnek! 1. A kontraanyát csavarkulccsal az óramutató járásával megegyezĺ irányban csavarja ki. Vízbevezetı tömlı: Figyelem: ne törje meg, lapítsa össze, változtassa meg vagy vágja át (ilyenkor a szilárdság már nem garantált). Optimális víznyomás a vezetékes hálózatban: kpa (1 10 bar) Nyitott vízcsapnál legalább 8 l/perc víz folyik át. Nagyobb víznyomásnál építsen be nyomáscsökkentĺ szelepet. 2. Mind a 4 szállítási biztosítócsavart oldja meg és távolítsa el. Tömlı- és vezetékhosszok modelltĺl függĺen Bal oldali csatlakozás Beállítás Áramütésveszély! Az Aqua-Stop biztonsági berendezést ne merítse vízbe (elektromos szelepet tartalmaz). A szivárgás vagy vízkárok elkerülése érdekében feltétlenül vegye figyelembe az ebben a fejezetben szereplĺ útmutatásokat! Figyelem: A mosó-szárítógépet csak hideg ivóvízzel üzemeltesse. Ne csatlakoztassa nyomás nélküli vízmelegítĺ keverĺcsapjára. Csak a géppel együtt szállított vagy a saját szakkereskedésben vásárolt vízbevezetĺ tömlĺt használjon, használtat soha! Kétség esetén szakemberrel csatlakoztassa a készüléket. 1. A tömlĺket (modelltĺl függĺen) vegye ki a tartókból. A dobban lévĺ nedvességet a végellenĺrzés során határozzák meg. Standard Vízcsatlakozás modelltĺl függĺen Az elsĺ használat elĺtt feltétlenül távolítsa el teljesen a 4 szállítási biztosítót, és ĺrizze meg. Késĺbbi szállításkor a szállítási biztosítót feltétlenül szerelje vissza - ez megakadályozza, hogy megsérüljön a gép. a 6. oldal Ĺrizze meg a csavart és a hüvelyt. max. 100 cm Alapkészlet modelltĺl függĺen Szállítási biztosítók eltávolítása 4 A mosó-szárítógépet csak váltakozó áramhoz, elĺírásszerŗen felszerelt védĺérintkezĺs dugaszolóaljzaton keresztül csatlakoztassa. A hálózati vezetéket (amennyiben szükséges) csak elektromos szakemberrel cseréltesse ki. Pót hálózati vezeték a vevĺszolgálatnál kapható. A hálózati feszültségnek és a mosó-szárítógép feszültségértékének (adattábla) meg kell egyeznie. A csatlakozási érték továbbá a szükséges biztosíték az adattáblán van megadva. Gyĺzĺdjön meg róla, hogy: a hálózati csatlakozó és a dugaszolóaljzat mérete egyezik, a vezeték keresztmetszete elegendĺ, a földelési rendszer elĺírásszerŗen van szerelve. Ne használjon többpólusú dugaszoló csatlakozót/ȗkapcsolót és hosszabbító vezetéket. Ha hibaáram-védĺkapcsolót használ, csak ezzel a jelöléssel rendelkezĺ típust helyezzen be:. Csak ez a jelölés garantálja az érvényes elĺírások betartását. Hálózati csatlakozó: ne dugja be/ne húzza ki nedves kézzel a dugaszolóaljzatból. a dugaszolóaljzatból csak a hálózati csatlakozódugónál fogva húzza ki, soha ne a vezetéknél. soha ne húzza ki üzemelés közben. Gyártó (lásd a használati utasítást) 0612 /
