1 IV. Rockwool "Épület felújítás és Tűzvédelem" Konferencia február 16., csütörtök Budapest, SYMA Rendezvényközpont Hő és füstelvezetési szempontok, megoldási lehetőségek Segítség nélkül, saját erőből elhagyni az épületet! Dömötör Álmos okl.építészmérnök tervezési tanácsadó GEZE Hungary Kft.

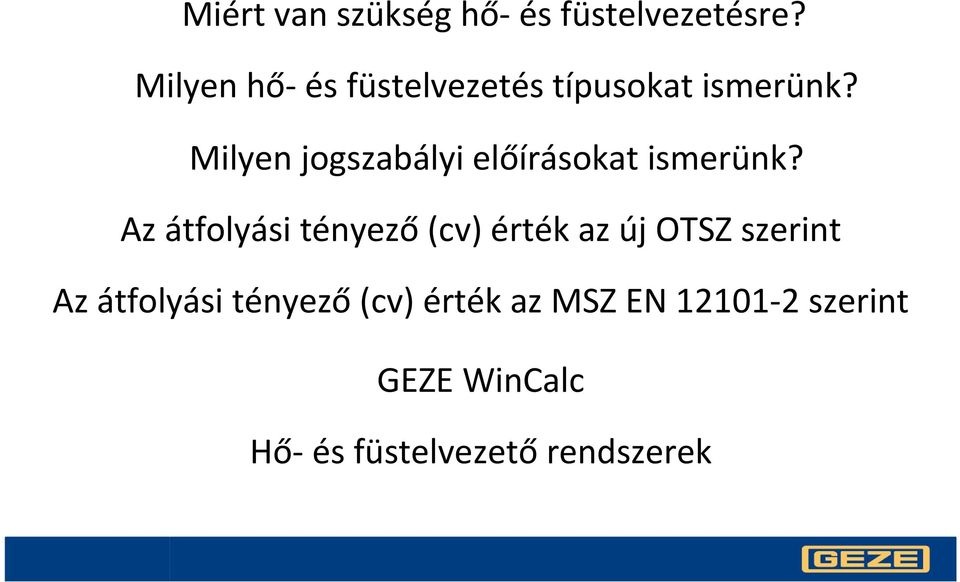

2 Miért van szükség hő és füstelvezetésre? Milyen hő és füstelvezetés típusokat ismerünk? Milyen jogszabályi előírásokat ismerünk? Az átfolyási tényező (cv) érték az új OTSZ szerint Az átfolyási tényező (cv) érték az MSZ EN szerint GEZE WinCalc Hő és füstelvezető rendszerek

3 Miért van szükség hő és füstelvezetésre?

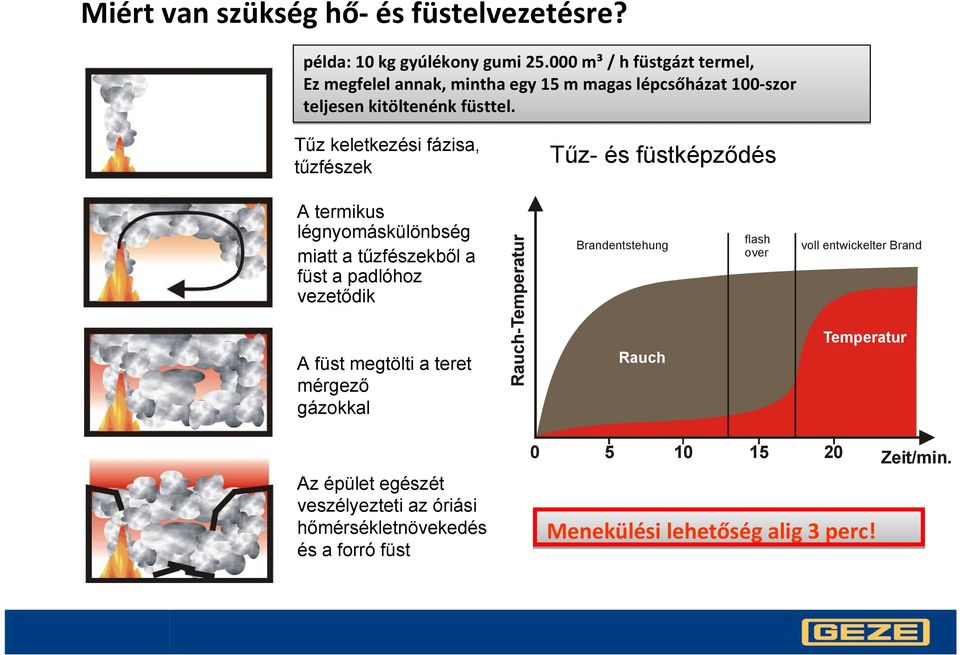

4 Miért van szükség hő és füstelvezetésre? példa: 10 kg gyúlékony gumi m³ / h füstgázt termel, Ez megfelel annak, mintha egy 15 m magas lépcsőházat 100 szor teljesen kitöltenénk füsttel. Tűz keletkezési fázisa, tűzfészek Tűz- és füstképződés A termikus légnyomáskülönbség miatt a tűzfészekből a füst a padlóhoz vezetődik A füst megtölti a teret mérgező gázokkal Rauch-Temperatur Brandentstehung Rauch flash over voll entwickelter Brand Temperatur Az épület egészét veszélyezteti az óriási hőmérsékletnövekedés és a forró füst Menekülési lehetőség alig 3 perc! Zeit/min.

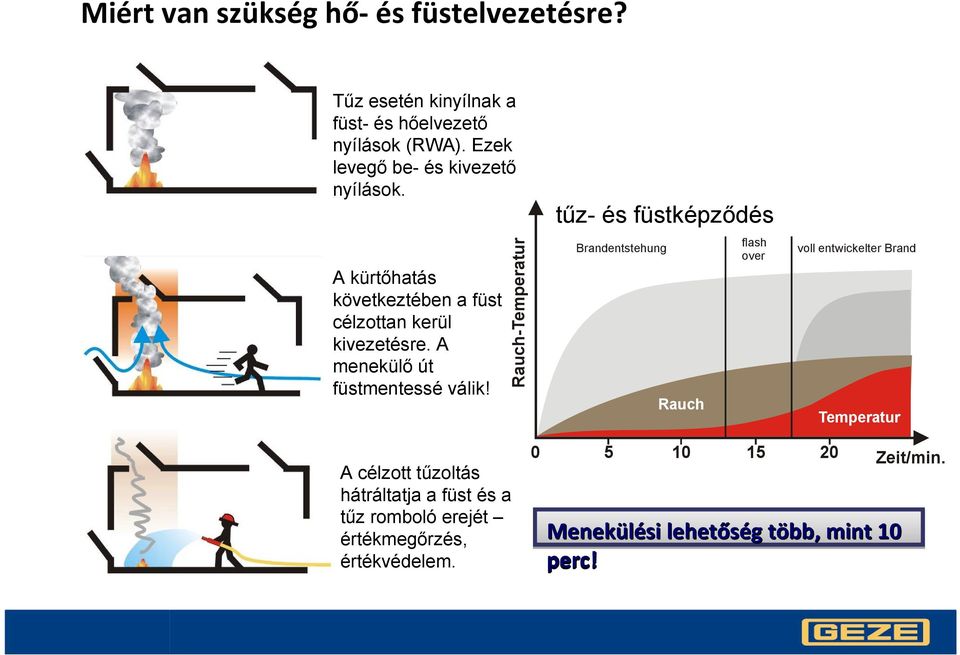

5 Miért van szükség hő és füstelvezetésre? Tűz esetén kinyílnak a füst- és hőelvezető nyílások (RWA). Ezek levegő be- és kivezető nyílások. A kürtőhatás következtében a füst célzottan kerül kivezetésre. A menekülő út füstmentessé válik! Rauch-Temperatur tűz- és füstképződés Brandentstehung Rauch flash over voll entwickelter Brand Temperatur A célzott tűzoltás hátráltatja a füst és a tűz romboló erejét értékmegőrzés, értékvédelem Zeit/min. Menekülési lehetőség több, mint 10 perc!

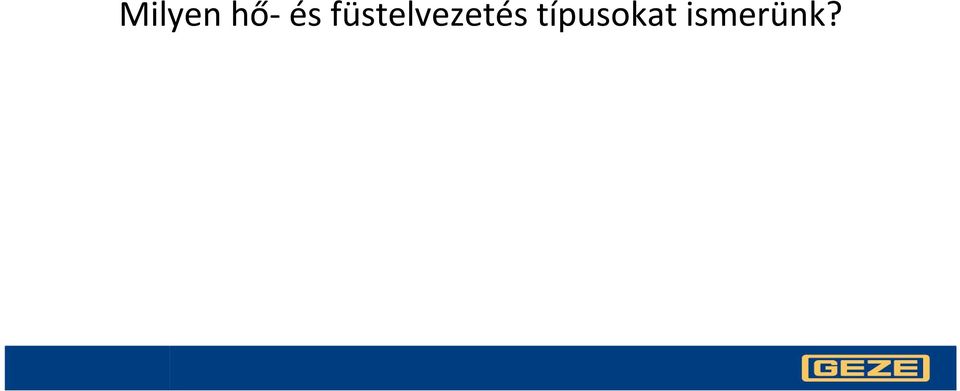

6 Milyen hő és füstelvezetés típusokat ismerünk?

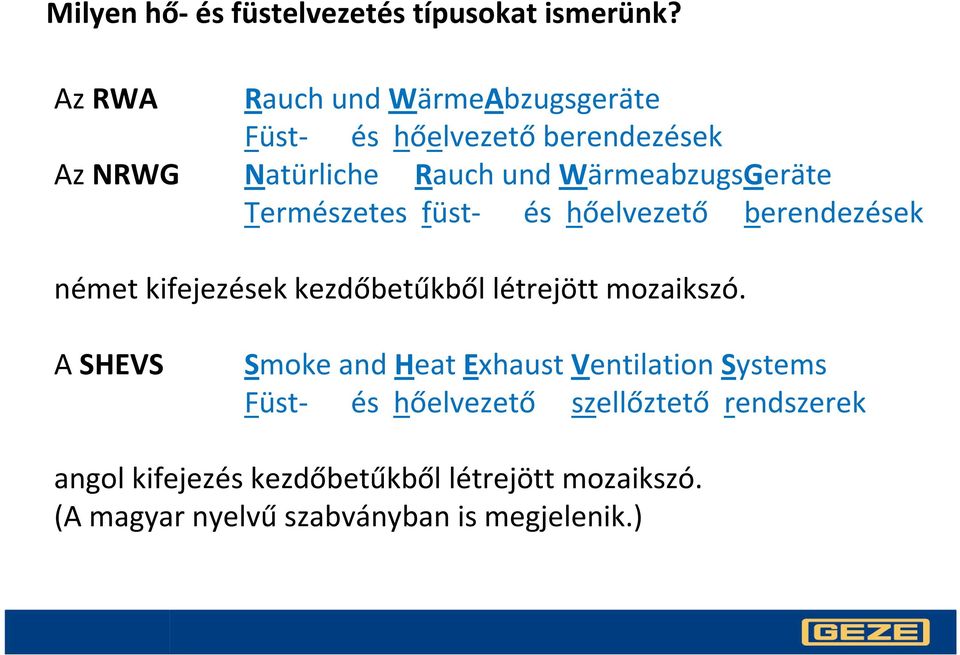

7 Milyen hő és füstelvezetés típusokat ismerünk? Az RWA Az NRWG Rauch und WärmeAbzugsgeräte Füst és hőelvezető berendezések Natürliche Rauch und WärmeabzugsGeräte Természetes füst és hőelvezető berendezések német kifejezések kezdőbetűkből létrejött mozaikszó. A SHEVS Smoke and Heat Exhaust Ventilation Systems Füst és hőelvezető szellőztető rendszerek angol kifejezés kezdőbetűkből létrejött mozaikszó. (A magyar nyelvű szabványban is megjelenik.)

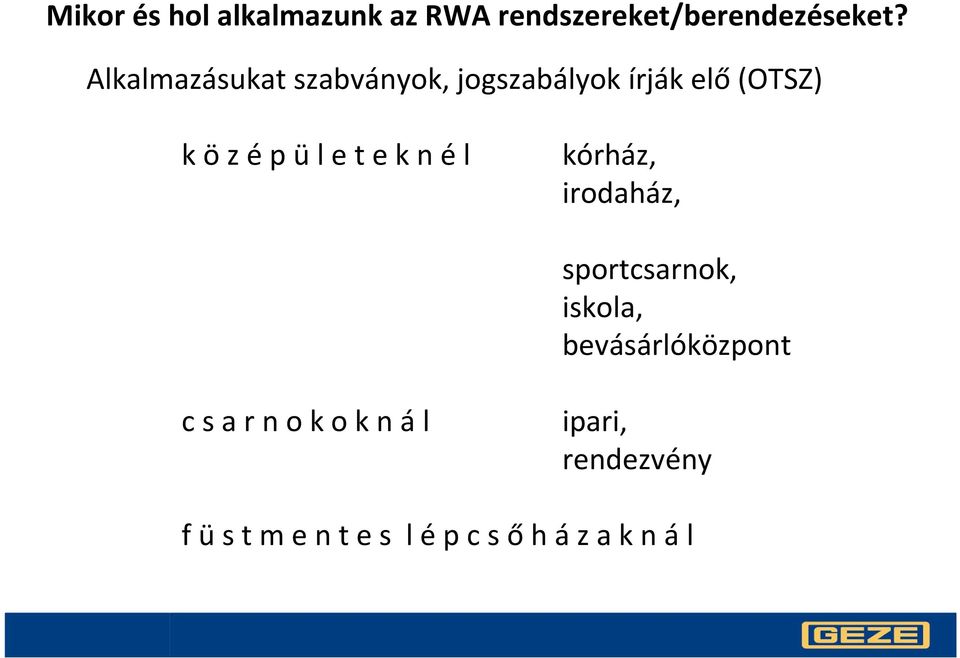

8 Mikor és hol alkalmazunk az RWA rendszereket/berendezéseket? Alkalmazásukat szabványok, jogszabályok írják elő (OTSZ) k öz ép ül e t e k n él kórház, irodaház, sportcsarnok, iskola, bevásárlóközpont c s a r n o k o k n ál ipari, rendezvény f üs t m e n t e s l ép c s ő h áz a k n ál

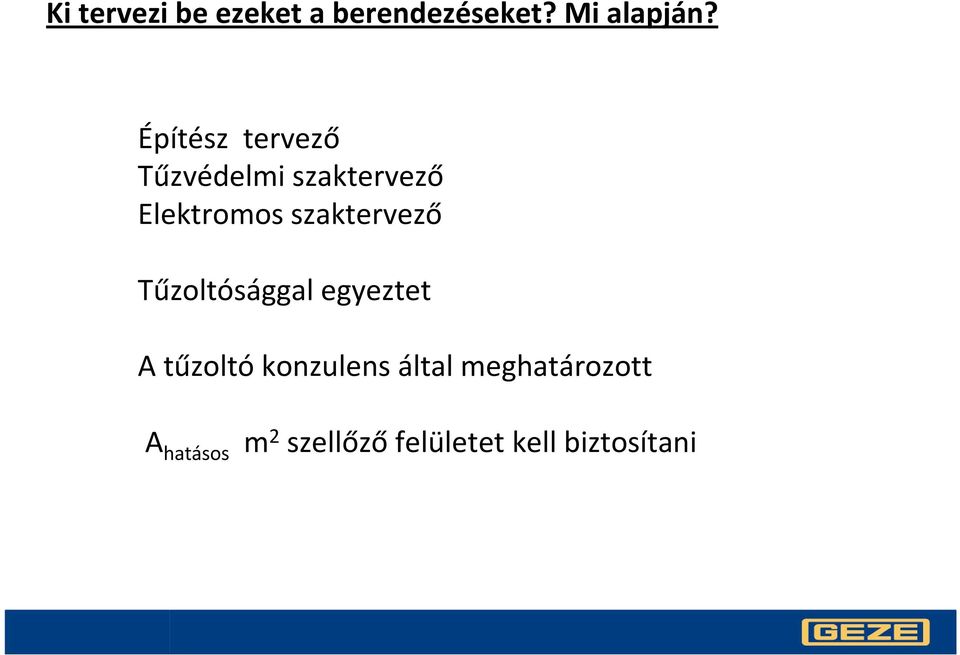

9 Ki tervezi be ezeket a berendezéseket? Mi alapján? Építész tervező Tűzvédelmi szaktervező Elektromos szaktervező Tűzoltósággal egyeztet A tűzoltó konzulens által meghatározott A hatásos m 2 szellőző felületet kell biztosítani

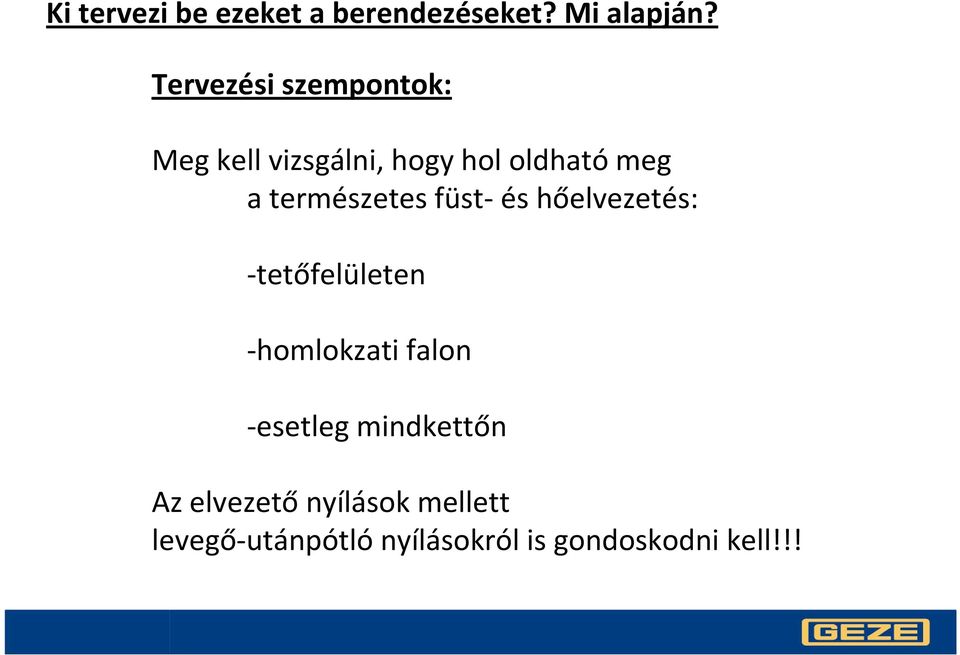

10 Ki tervezi be ezeket a berendezéseket? Mi alapján? Tervezési szempontok: Meg kell vizsgálni, hogy hol oldható meg a természetes füst és hőelvezetés: tetőfelületen homlokzati falon esetleg mindkettőn Az elvezető nyílások mellett levegő utánpótló nyílásokról is gondoskodni kell!!!

11

12 Milyen jogszabályi előírásokat ismerünk?

13 Az új OTSZ

14 GEZE AKADÉMIA A modul Az új OTSZ

15

16

17 15. Hő és füstelvezetés: 15. Hő és füstelvezetés: olyan műszaki megoldás, amely tűz esetén alkalmas a helyiségben vagy tűzszakaszban keletkezett, vagy oda behatolt hőnek, füstnek és égésgázoknak szabadba való elvezetésére.

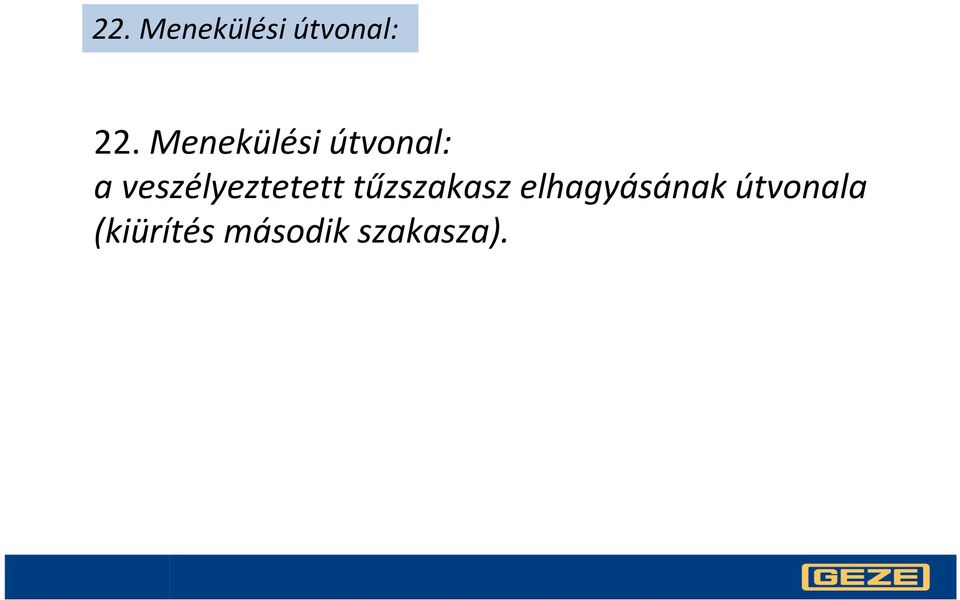

18 22. Menekülési útvonal: 22. Menekülési útvonal: a veszélyeztetett tűzszakasz elhagyásának útvonala (kiürítés második szakasza).

19 A Belügyminiszter 28/2011. (IX. 6.) BM rendelete az Országos Tűzvédelmi Szabályzatról ELSŐ RÉSZ: TŰZOLTÓ TECHNIKAI ESZKÖZÖK, FELSZERELÉSEK MÁSODIK RÉSZ :BEÉPÍTETT TŰZVÉDELMI BERENDEZÉSEK HARMADIK RÉSZ: VILLAMOS ÉS VILLÁMVÉDELMI BERENDEZÉSEK NEGYEDIK RÉSZ: ÉGHETŐ FOLYADÉKOK ÉS GÁZOK TÁROLÁSA ÖTÖDIK RÉSZ: ÉPÍTMÉNYEK TŰZVÉDELMI KÖVETELMÉNYEI (78 154/292.oldal) HATODIK RÉSZ: ZÁRÓ RENDELKEZÉSEK MELLÉKLETEK ( /292.oldal)

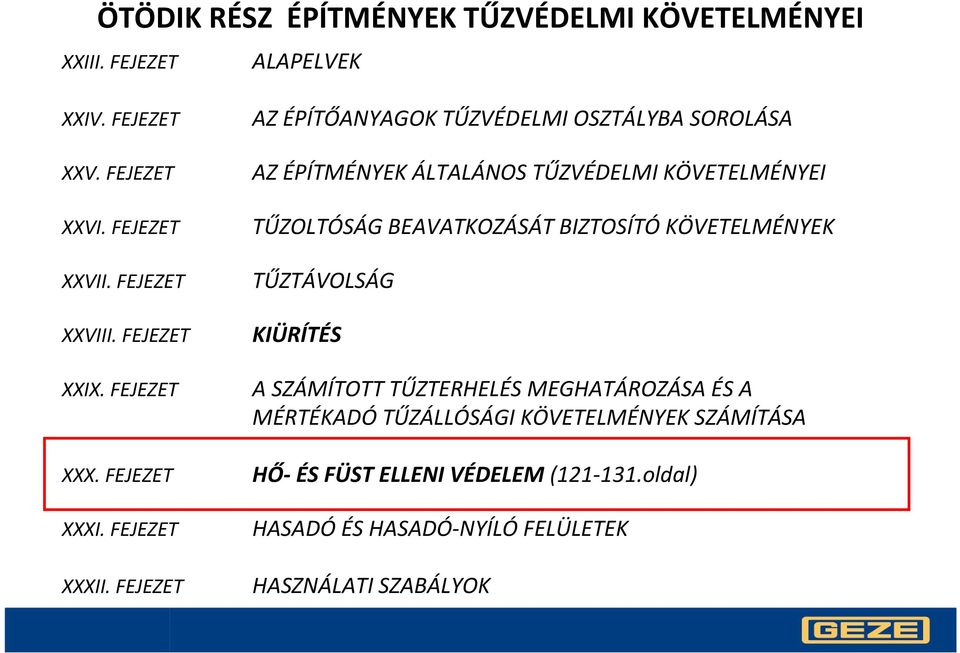

20 ÖTÖDIK RÉSZ ÉPÍTMÉNYEK TŰZVÉDELMI KÖVETELMÉNYEI XXIII. FEJEZET ALAPELVEK XXIV. FEJEZET XXV. FEJEZET XXVI. FEJEZET XXVII. FEJEZET XXVIII. FEJEZET XXIX. FEJEZET XXX. FEJEZET XXXI. FEJEZET XXXII. FEJEZET AZ ÉPÍTŐANYAGOK TŰZVÉDELMI OSZTÁLYBA SOROLÁSA AZ ÉPÍTMÉNYEK ÁLTALÁNOS TŰZVÉDELMI KÖVETELMÉNYEI TŰZOLTÓSÁG BEAVATKOZÁSÁT BIZTOSÍTÓ KÖVETELMÉNYEK TŰZTÁVOLSÁG KIÜRÍTÉS A SZÁMÍTOTT TŰZTERHELÉS MEGHATÁROZÁSA ÉS A MÉRTÉKADÓ TŰZÁLLÓSÁGI KÖVETELMÉNYEK SZÁMÍTÁSA HŐ ÉS FÜST ELLENI VÉDELEM ( oldal) HASADÓ ÉS HASADÓ NYÍLÓ FELÜLETEK HASZNÁLATI SZABÁLYOK

21 XXX. FEJEZET HŐ ÉS FÜSTT ELLENI VÉDELEM

22

23 7. (természetes) hő és füstelvezető: 7. hő és füstelvezető: olyan szerkezet, amely nyitott állapotban lehetővé teszi a füstnek és a forró égésgázoknak a szabadba való kiáramlását természetes úton.

24 1. átfolyási tényező (cv) érték: 1. átfolyási tényező (cv) érték: a hő és füstelvezető hatásfoka, amely a hatásos nyílásfelület és a geometriai nyílásfelület hányadosa. C V =0,30 Cv = hatásos nyílásfelület geometriai nyílásfelület 2. ábra α=45⁰-60⁰

25 8. geometriai nyílásfelület: 8. hő- és füstelvezető geometriai nyílásfelülete (Ag): a hő- és füstelvezető szerkezetnek a tetőhöz, épületelemhez illeszkedő beépítési keretének névleges szabad felülete. H h b névleges szabad felület = b x h B

26 194. Geometriai nyílásfelület meghatározása 512. (1) A hatásos nyílásfelületből a geometriai nyílásfelületet az átfolyási tényező segítségével a következő módon kell meghatározni: (Aw), m 2 geometriai nyílásfelület (Ag), m2 = (2) Az átfolyási tényező megállapításához a beépíteni kívánt gyártmány akkreditált laboratórium által meghatározott és rögzített cv értékét, illetve a 25. melléklet 2 7. ábráiban, vagy a 24. melléklet 1/a. és 1/b. táblázataiban feltüntetett értéket kell figyelembe venni.

27 9. hatásos nyílásfelület: 9. hő és füstelvezető hatásos nyílásfelülete (Aw): az elvezető szerkezet teljesen nyitott állapotában az aerodinamikailag számításba vehető áramlási keresztmetszet.

28 194*. Hatásos nyílásfelület meghatározása 512*. (1) A geometriai nyílásfelüleből a hatásos nyílásfelületet az átfolyási tényező segítségével a következő módon lehet meghatározni: geometriai nyílásfelület (Ag), m2 = Aw hatásos nyílásfelület = cv átfolyási tényező x Ag geometriai nyílásfelület (2) Az átfolyási tényező megállapításához a beépíteni kívánt gyártmány akkreditált laboratórium által meghatározott és rögzített cv értékét, illetve a 25. melléklet 2 7. ábráiban, vagy a 24. melléklet 1/a. és 1/b. táblázataiban feltüntetett értéket kell figyelembe venni.

29 10. hő és füstelvezető rendszer: 10. hő és füstelvezető rendszer: a hő és füstelvezető, a hő és füstelvezető berendezés, valamint csatlakozó elemei, a távműködtető rendszer, a légutánpótlás együttese, szükség esetén a füstszakasz határolás szerkezetei.

30 Nyitó és reteszelő rendszer Bejövő jelek Eső és szél érzékelő 10. hő és füstelvezető rendszer: Jelző kontaktus (Potenciálmentes) Riasztás(pl.: Hiba jelzés Ablak nyitva Csavarorsós motor Nyitószerkezetek Szünetmentes vezérl rlő központ Füstjelző Láncos motor Alarm csoport Hőmérséklet különbség érzékelő Elektromos távnyitó Szellőztet ztető csoport Szellőztető kapcsoló Tűzjelző kapcsoló Lamellás ablak-motor Idő kapcsoló Hőmérséklet szabályozó Külső riasztó Az RWA rendszer alapelemei Nyitószerkezet Ablaknyitó motor Elektromágnes Szünetmentes vezérlő központ RWA vészkapcsoló Kézi riasztás Kontaktus a tűzjelző rendszerről Szellőztető kapcsoló (opció), esetleg szél csapadék érzékelő

31 12. nyitószerkezet: 12. nyitószerkezet: olyan szerkezet vagy szerkezet együttes, amely nyitja a hő és füstelvezetőket.

32

33 Az átfolyási tényező (cv) érték az új OTSZ szerint

34 25. melléklet 2 7. ábrái: C V =0,30 C V =0,35 C V =0,40 2. ábra α=45⁰-60⁰ 3. ábra α=61⁰-90⁰ 4. ábra α=91⁰-150⁰ C V =0,55 C V =0,45 C V =0,50 5. ábra α>151⁰ 6. ábra α=2x90⁰ 7. ábra α>70⁰ α = nyitásszög a nyílászáró tok és szárnya által bezárt szög

35 24. melléklet 1/a táblázat 0,55 0,40 0,35 0,30 0,30 0,35 0,40 0,55

36 25. melléklet 2 7. ábrái 24. melléklet 1/a táblázat C V =0,30 C V =0,35 C V =0,40 C V =0,30 C V =0,35 C V =0,65 2. ábra α=45⁰-60⁰ 3. ábra α=61⁰-90⁰ 4. ábra α=91⁰-150⁰ 5. ábra α>150⁰ 6. ábra α=2x90⁰ 7. ábra α>70⁰ C V =0,55 C V =0,45 C V =0,5 C V =0,65 C V =0,65

37 (3) A ferdesíkú füstelvezetők beépítésénél, ha az átfolyási tényező megállapításához a 25. melléklet 2 7. ábráiban feltüntetett értéket vették figyelembe, a geometriai nyílásfelületből a tényleges nyílásfelületet a füstelvezető nyílásának síkja alapján a következő képlettel kell kiszámítani: α

38 Módosított hatásos felület Tető hajlásszög

39 0,55 0,40 0,35 0,30 0,30 0,35 0,40 0,55

40

41 Az átfolyási tényező (cv) érték az MSZ EN szerint

42 GEZE AKADÉMIA A modul MSZ EN

43

44

45 Aa - aerodinamikai szabad keresztmetszet [m 2 ] Av - a szellőző geometriai keresztmetszete [m 2 ] Cv - áramlási tényező [dimenzió nélkül] Aa= Av x Cv 9. hatásos nyílásfelület

46 Aa - aerodinamikai szabad keresztmetszet [m 2 ] Av - a szellőző geometriai keresztmetszete [m 2 ] Cv - áramlási tényező [dimenzió nélkül] H h b 8. geometriai nyílásfelület: B

47 Aa - aerodinamikai szabad keresztmetszet [m 2 ] Av - a szellőző geometriai keresztmetszete [m 2 ] Cv - áramlási tényező [dimenzió nélkül] Cv= mért tényleges áramlási sebesség elméleti áramlási sebesség 0,30 m/s = = 0,30 1,00 m/s

48 1. átfolyási tényező (cv) érték: OTSZ 1. átfolyási tényező (cv) érték: a hő és füstelvezető hatásfoka, amely a hatásos nyílásfelület és a geometriai nyílásfelület hányadosa. C V =0,30 Cv = hatásos nyílásfelület geometriai nyílásfelület 2. ábra α=45⁰-60⁰ 0,30 m 2 Cv = 1,00 m 2 = 0,30

49

50 MSZ EN

51

52

53

54

55 Aa - aerodinamikai szabad keresztmetszet [m 2 ] Av - a szellőző geometriai keresztmetszete [m 2 ] Cv - áramlási tényező [dimenzió nélkül]

56 α EN mért érték új OTSZ régi OTSZ

57 α EN új OTSZ régi OTSZ

58 Gyakorlati példa 52mm 102mm B szabad = B 104mm B szabad = B 204mm H szabad = H 104mm H szabad = H 204mm Cv* 0,50 Cv* 0,45 52mm 102mm

59

60 GEZE WinCalc

61 GEZE WinCalc

62 GEZE WinCalc

63 GEZE WinCalc

64 OTSZ SHEVS NRWG 150/150 Opening angle =42⁰ Aa aero = 1,07 m2 C v0 = 0,51 A geometric = 1,45 m2 Av clear = 2,07m2 DIN RWA system space requirement openin g angle Aa aero. Cv0 calcu latio n type stro ke OWm ax A geometric Av clear WL wind load G- measu re 1 RWA 105E TD i.o default RWA 100E TD, 2 2 n.i.o optimi locking devices zed RWA 100E TD, 4 3 n.i.o optimi locking devices zed RWA 105E TD 4 i.o default GEZE WinCalc 1,07m2 1,45m2

65 0,51 0,15 42 α EN új OTSZ régi OTSZ

66

67 Hő és füstelvezető rendszerek

68 GEZE AKADÉMIA A modul RWA rendszerek

69 GEZE tartalomjegyzék - Ajtótechnika - Automata ajtómozgatók - Biztonságtechnika - RWA és szellőztetéstechnika - Üvegvasalatok by GEZE GmbH 69 Dömötör Álmos

70 Ajtótechnika - Karos olajfékes ajtócsukók - Sínes olajfékes ajtócsukók - Rejtett olajfékes ajtócsukók - Padlóba süllyesztett olajfékes ajtócsukók - Tolóajtó vasalatok by GEZE GmbH 70 Dömötör Álmos

71 Autómata ajtómozgatók Tolóajtó autómatikák - Powerdrive termékcsoport Powerdrive (alapváltozat) Powerdrive-FR (menekülési útvonalba) Powerdrive-BO (Break-out, menekülési útvonalba) Powerdrive-HT (hermetikusan záródó) - ECdrive termékcsoport ECdrive (alapváltozat) ECdrive-FR, CO-48, ACU (menekülési útvonalba) ECdrive ECC (íves, köríves változat) ECdrive-BO (Break-out, menekülési útvonalba fejlesztés alatt) by GEZE GmbH 71 Dömötör Álmos

72 Autómata ajtómozgatók Íves tolóajtó autómatikák Íves toló ajtó automatikák - Slimdrive termékcsoport Slimdrive SC / SC-FR (félkör alapváltozat / menekülési útvonalba) Slimdrive SCR / SCR-FR (kör alakú alapváltozat / menekülési útvonalba) - ECdrive termékcsoport ECdrive ECC (alapváltozat / menekülési útvonalba) ECdrive ECC-FR (menekülési útvonalba) by GEZE GmbH 72 Dömötör Álmos

73 RWA és szellőzéstechnika Hő és füstelvezető rendszerek mm GEZE E250/E250AB csavarorsós motor - Alkalmazási területek: 750 N Tetőablakok, bukóablakok, emelkedő ablakok, kupolák az E 250 AB párás helységekben, nagy hőmérséklet különbségű környezetben, védett kültéren - Opció: nyitáshatároló és helyzetvisszajelző - lökethosszak: mm - Húzó-/tolóerő: 750 N - Nehéz ablakok esetén E102 tandem kapcsolóval 2db motor/ablak by GEZE GmbH 73 Dömötör Álmos

74 RWA és szellőzéstechnika Hő és füstelvezető rendszerek GEZE E1500/E3000 csavarorsós motor Az E 250 csavarorsós motorok nagy testvérei Kifejezetten nagyméretű, robosztus tetőablakok mozgatására képesek: E 1500 nyomóés húzó erő 1500 N, maximális lökethossz 1000mm, IP 65 védettség E 3000 nyomóés húzó erő 3000 N, maximális lökethossz 1000mm, IP 54 védettség by GEZE GmbH 74 Dömötör Álmos

75 RWA és szellőzéstechnika Hő és füstelvezető rendszerek GEZE RWA100 ablaknyitó motor - Alkalmazási területek: RWA-rendszerben, függőleges bukó, emelkedő vagy oldalt befelé nyíló ablakok nyitására Alumínium, műanyag és fa ablakokra - Szárnyszélesség: mm (műanyagnál max. 800 mm) - Szárnymagasság: mm - Max. szárnysúly: 30 kg/m² - Nagy ablakoknál tandem változat alkalmazható by GEZE GmbH 75 Dömötör Álmos

76 RWA és szellőzéstechnika Hő és füstelvezető rendszerek GEZE RWA110 ablaknyitó motor -Alkalmazási területek: RWA-rendszerben, függőleges bukó, emelkedő vagy oldalt kifelé nyíló ablakok nyitására Alumínium, műanyag és fa ablakokra -Szárnyszélesség: mm (a műanyagnál 800mm) -Szárnymagasság: mm -Max. szárnysúly: 30 kg/m² -Nagy ablakoknál tandem változat alkalmazható by GEZE GmbH 76 Dömötör Álmos

77 RWA és szellőzéstechnika Hő és füstelvezető rendszerek GEZE RWA105 ablaknyitó motor - Alkalmazási területek: RWA rendszerben, főleg függönyfalak esetén befelé, (oldalt )nyíló ablakokra Alumínium, műanyag és fa ablakokra - Max. szárnysúly: 30 kg/m² - Maximum 75 nyitásszög érhető el - Csak 18mm helyigény a tokon - Nagy ablakoknál tandem változat alkalmazható by GEZE GmbH 77 Dömötör Álmos

78 RWA és szellőzéstechnika Hő és füstelvezető rendszerek GEZE E212 / 205 ablaknyitó motorok GEZE OL90/95 és OL100 vasalattal - Alkalmazási területek: OL90/95 és OL100 távnyitók elektromos működtetése Alumínium, műanyag és fa ablakokra Sorolt ablakszárnyak működtetésére Nehéz ablakok működtetésére OL100 vasalattal - Beépített motorvédelemmel ellátva - Függőleges és vízszintes motorelhelyezés - Rejtett pótreteszeléssel is szerelhető by GEZE GmbH 78 Dömötör Álmos

79 RWA és szellőzéstechnika Hő és füstelvezető rendszerek GEZE K600 motoros nyitószerkezet ajtócsukóval (és motoros zárral) kombinálva egyaránt alkalmas légutánpótlásra és (vagyonvédelmi) zárásra elektromotoros nyitás és csukás szóló és (1600 mm ablakszélesség felett) szinkron kivitel, elektronikusan szabályozott lágy indítás és megállítás, többféle szerelési mód, kiegészítő konzolokkal görgős zárat is képes nyitni, nagy forgatónyomaték: 215 Nm, nagy húzó / tolóerő: 600 N, max. áramfelvétel: 1,25 A, by GEZE GmbH 79 Dömötör Álmos

80 Miért van szükség hő és füstelvezetésre? Milyen hő és füstelvezetés típusokat ismerünk? Milyen jogszabályi előírásokat ismerünk? Az átfolyási tényező (cv) érték az új OTSZ szerint Az átfolyási tényező (cv) érték az MSZ EN szerint GEZE WinCalc Hő és füstelvezető rendszerek

81 Köszönöm a figyelmet! Dömötör Álmos okl.építészmérnök tervezési tanácsadó a.domotor@geze.com GEZE Hungary Kft.
