SiC kerámiák. (Sziliciumkarbid)

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "SiC kerámiák. (Sziliciumkarbid)"

Átírás

1 SiC kerámiák (Sziliciumkarbid)

2 >2000 o C a=0,3073, c=1,5123 AB A Romboéderes: ABCB ABCB 0,43595 nm ABC ABC

3 SiC 4 tetraéderekből áll, a szomszédok távolsága 0,189 nm Több, mint 100 kristályszerkezete fordul elő

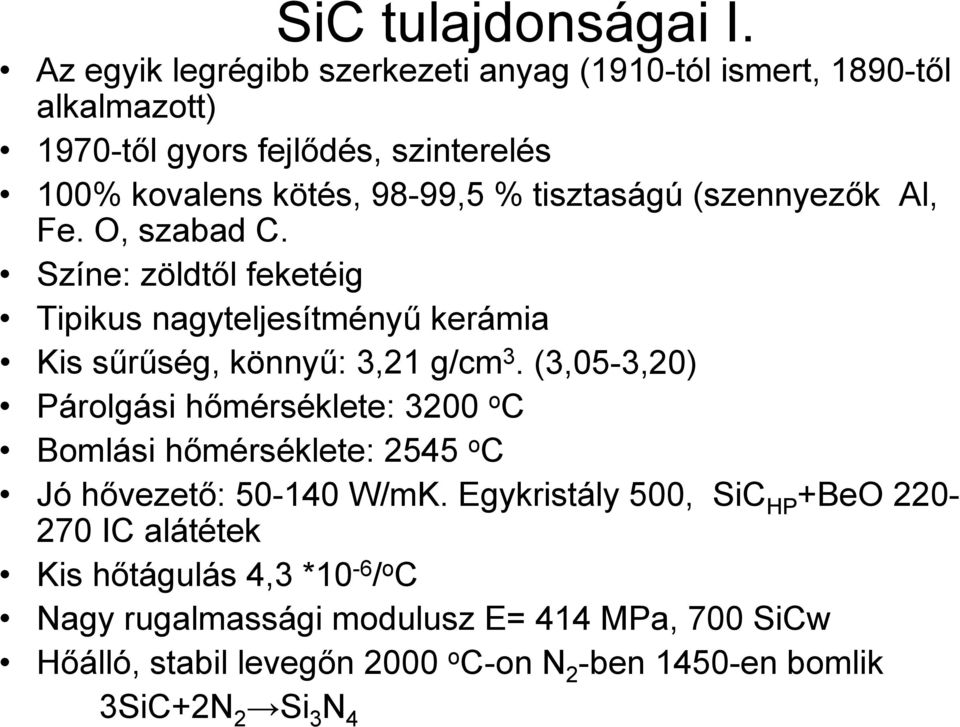

4 SiC tulajdonságai I. Az egyik legrégibb szerkezeti anyag (1910-tól ismert, 1890-től alkalmazott) 1970-től gyors fejlődés, szinterelés 100% kovalens kötés, 98-99,5 % tisztaságú (szennyezők Al, Fe. O, szabad C. Színe: zöldtől feketéig Tipikus nagyteljesítményű kerámia Kis sűrűség, könnyű: 3,21 g/cm 3. (3,05-3,20) Párolgási hőmérséklete: 3200 o C Bomlási hőmérséklete: 2545 o C Jó hővezető: W/mK. Egykristály 500, SiC HP +BeO IC alátétek Kis hőtágulás 4,3 *10-6 / o C Nagy rugalmassági modulusz E= 414 MPa, 700 SiCw Hőálló, stabil levegőn 2000 o C-on N 2 -ben 1450-en bomlik 3SiC+2N 2 Si 3 N 4

5

6 Tulajdonságai Il. Nagy keménység: új Mohs 13, HV= , Kopásálló, µ=0,3 Nagy nyomószilárdság 3400 MPa, ν=0,16 Nagy melegszilárdság, kúszás- és hősokkálló Kis szívósság 1,5-4,5 MPa m 6 is van Tiszta szigetelő, szennyezett (Al, N) félvezető Kémiailag stabil, ellenáll forró HCl, H2SO4, HF, HF+HNO3, Szódában (Na2O, NaCO3+KCO3 olvadékban korrodál feszültségkorrózióra hajlamos vizes oldatokban

7

8 Alkalmazások Abrazív kopásnak ellenálló anyagok, köszörű, csiszolóanyagok Korróziónak ellenálló anyagok WC, Al 2 O 3 helyett 3-4x élettartam Melegszilárd, hőálló alkatrészek fúziós reaktorok, turbinák Papíripar Hőcserélők, hűtőlapok Hevítő elemek Sikló és gördülő csapágyak

9 8,4 m átmérőjű tükör (a világ legnagyobb binokuláris távcsövéhez) gyártásához öntőforma, SiC csempékből kirakva, INCONEL drótokkal rögzítve (hőtágulás) Hátul SiO 2 Al 2 O 3 magok a 1662 méhsejthez Szinterelés 1180 o C-on

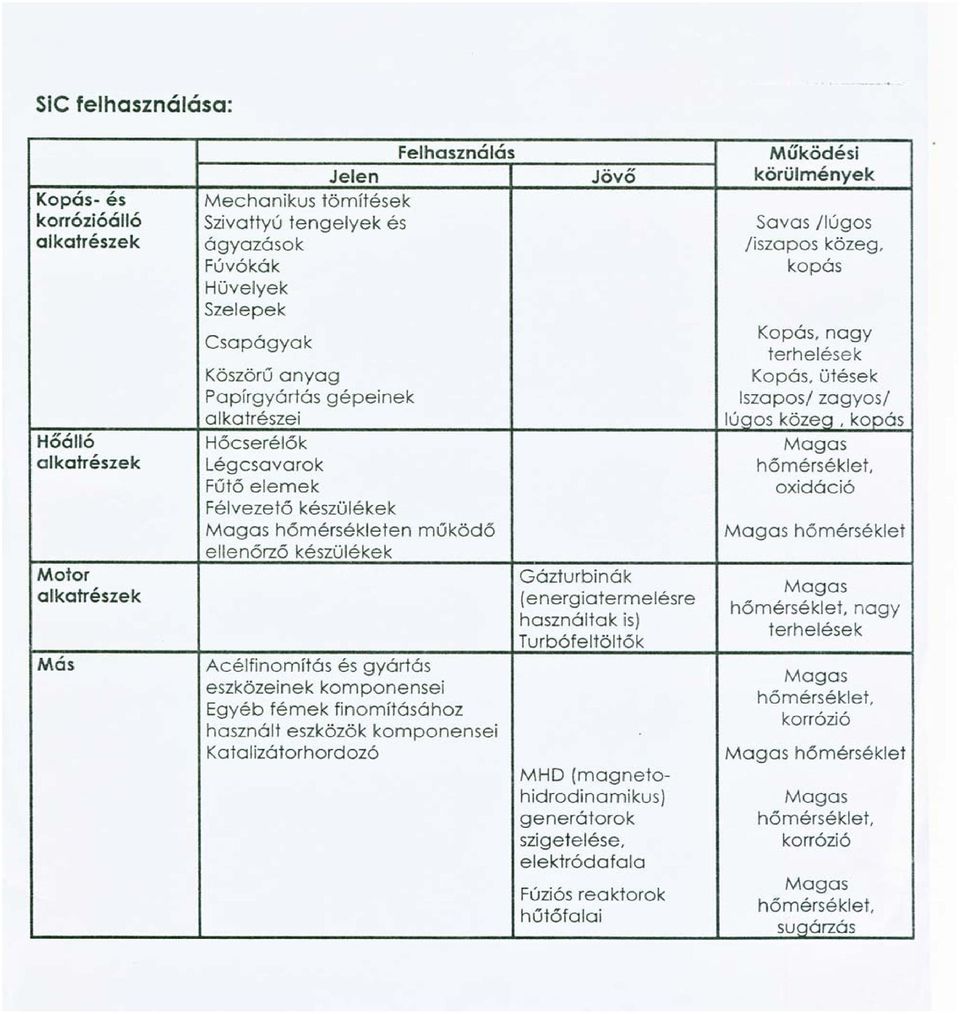

10

11 SiC előállítása I Despretz laboratóriumban Acheson kísérleti üzem, ipari méret SiO 2 +2C SiC + {2CO 2 } Mai előállítás: a o C-on ívfényes kemencében (lézer, elektronsugár, plazma átolvasztással) 1. SiO 2 +3C (koksz) SiCα +2{CO} (durva) től on βsic finomszemcsés b. Si + rizshéj, cukor (C) SiC Leválasztás, szűrés, hűtés c. SiO 2 (14%) + rizshéj hulladék SiC w d. {SiCl 4 }+ {CH 4 } SiC β +4HCl CVD eljárások e. {SiH 4 }+ {CH 4 }+H 2 SiC (1400 o C) {CH 8 }CO 2 szilánokból lézer gázáramból nm SiC Hideg, meleg alátétes eljárások, erre csapódik le a SiC

12 SiC előállítása II. f. disszociáció CH 3 SiCl 3 +H 2 (Ar, N 2 ) SiC β 1470 o C on plazmában metiltriklorsilan (CH 3 ) 4 Si + H 2 (Ar, N 2 ) SiC o C -on polikarbosilan nm porméret g. (CH 3 ) 4 Si 2 H 2 2SiC + 2{CH 4 }+3{H 2 } tetrametilsilan (TMDS) igen tiszta 200ppm, ultrafinom 1 ( oC) -3 (1350oC) nm Porgyártás, vékony film réteg, in situ kompozit SiC mátrixban (SiC-C, Si-C-Ti), funkcionális gradiens anyagok, folyamatos átmenet SiC-ből C-be (hőfeszültségek csökkentése)

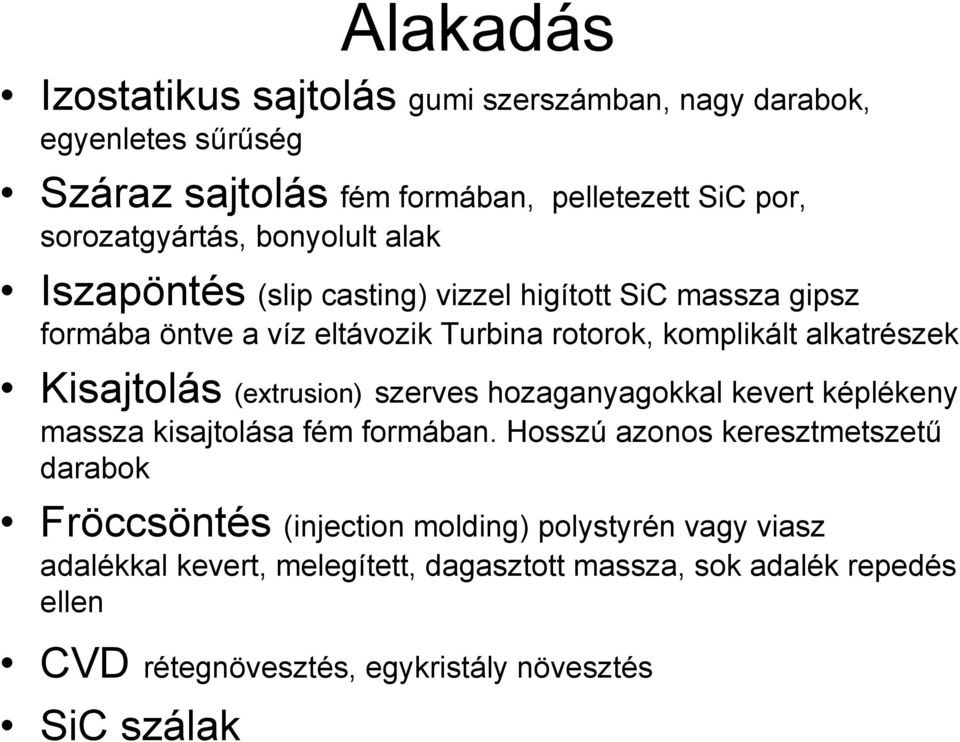

13 Alakadás Izostatikus sajtolás gumi szerszámban, nagy darabok, egyenletes sűrűség Száraz sajtolás fém formában, pelletezett SiC por, sorozatgyártás, bonyolult alak Iszapöntés (slip casting) vizzel higított SiC massza gipsz formába öntve a víz eltávozik Turbina rotorok, komplikált alkatrészek Kisajtolás (extrusion) szerves hozaganyagokkal kevert képlékeny massza kisajtolása fém formában. Hosszú azonos keresztmetszetű darabok Fröccsöntés (injection molding) polystyrén vagy viasz adalékkal kevert, melegített, dagasztott massza, sok adalék repedés ellen CVD rétegnövesztés, egykristály növesztés SiC szálak

14 Szinterelés, zsugorítás I. A SiC nehezen, alig szinterelhető (szemcsedurvulás) D Si = cm 2 /s, D C = o C-on SiC α -ban Adalékkal: 1% Al 1500 o C, 30 kbar, 1 % B 1950 o C-on nagy nyomás (Fe, Al, Cr, Ca, Li, Ni, Al-Fe, Zr-B is szóbajöhet) 1975-től Prochazka nyomásnélküli szinterelés B+C adalékkal Hot pressing (melegsajtolás) o C-on MPa, 98-99% tömörség, µm-es pórusok repedéskezdet szemcsedurvulás miatt max o C Nyomás nélküli szinterelés: o C-on olcsó. Oxigénmentes semleges gázban (He drága, Ar, N 2 magasabb szinterelési hőmérséklet) szubmikronos β-sic por +B 0,4-1%+ C 0-0,9% oxidréteg eltávolításra 95% sűrűség α-sic por +B+C +Al vagy C+Al 2 O 3, Si+B+C (Al is) (folyadékfázis)

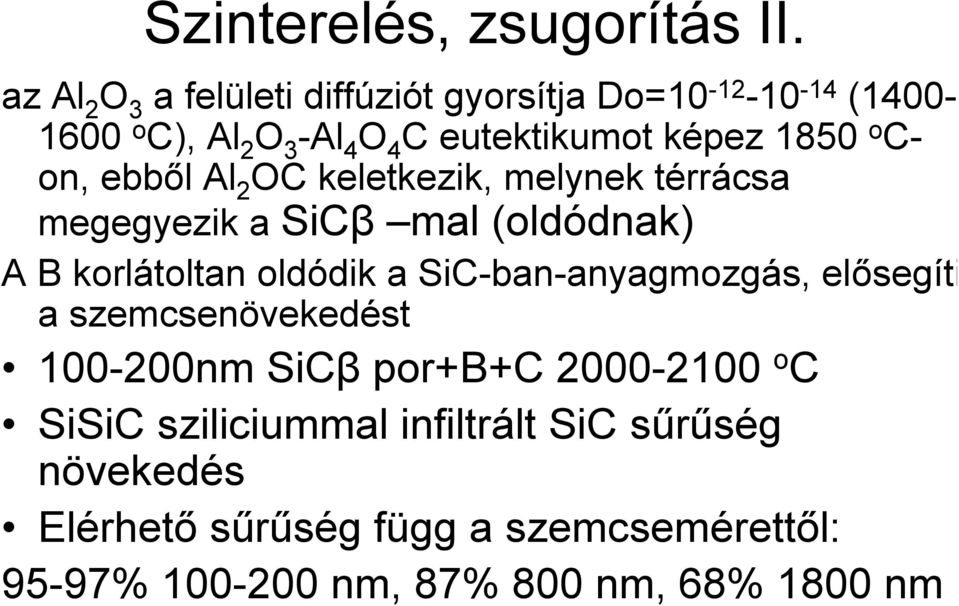

15 Szinterelés, zsugorítás II. az Al 2 O 3 a felületi diffúziót gyorsítja Do= ( o C), Al 2 O 3 -Al 4 O 4 C eutektikumot képez 1850 o C- on, ebből Al 2 OC keletkezik, melynek térrácsa megegyezik a SiCβ mal (oldódnak) A B korlátoltan oldódik a SiC-ban-anyagmozgás, elősegíti a szemcsenövekedést nm SiCβ por+b+c o C SiSiC sziliciummal infiltrált SiC sűrűség növekedés Elérhető sűrűség függ a szemcsemérettől: 95-97% nm, 87% 800 nm, 68% 1800 nm

16

17

18

19

20

21

22 Fáradásos törés

23

24

25

26

27

28

29

30

Kerámiák és kompozitok a munkavédelemben

Kerámiák és kompozitok a munkavédelemben ALKALMAZÁSOK 1. Kerámiák és kompozitok a munkavédelemben Kerámia erősítő szálak: - Ezek a leginkább elterjedtek -Elsőként tűzálló kemencék szigetelésénél alkalmazták - Könnyen beintegrálható más anyagok

Részletesebben

Könnyűfém és szuperötvözetek

Könnyűfém és szuperötvözetek Könnyűfém és szuperötvözetek Anyagismeret a gyakorlatban Dr. Orbulov Imre Norbert Anyagtudomány és Technológia Tanszék Az előadás fő pontjai A könnyűfémek definíciója Alumínium és ötvözetei Magnézium és

Részletesebben

Nem vas fémek és ötvözetek

Nem vas fémek és ötvözetek Nem vas fémek és ötvözetek Anyagtudományi és Technológiai Tanszék Nem vas fémek és ötvözetek Áruk jóval magasabb, mint a vasötvözeteké, nagyon sok ipari területen alkalmazzák. Tulajdonságaik alacsony fajsúly,

Részletesebben

Anyagfelvitellel járó felületi technológiák 2. rész

Anyagfelvitellel járó felületi technológiák 2. rész SZÉCHENYI ISTVÁN EGYETEM GYŐR Felületi technológiák Anyagfelvitellel járó felületi technológiák 2. rész 4. Gőzfázisból történő bevonatolás PVD eljárás CVD eljárás 5. Ionimplantáció 6. Passziválás Áttekintés

Részletesebben

Az elemeket 3 csoportba osztjuk: Félfémek vagy átmeneti fémek nemfémek. fémek

Az elemeket 3 csoportba osztjuk: Félfémek vagy átmeneti fémek nemfémek. fémek Kémiai kötések Az elemeket 3 csoportba osztjuk: Félfémek vagy átmeneti fémek nemfémek fémek Fémek Szürke színűek, kivétel a színesfémek: arany,réz. Szilárd halmazállapotúak, kivétel a higany. Vezetik az

Részletesebben

HULLADÉK ÉGETÉS X. Előadás anyag

HULLADÉK ÉGETÉS X. Előadás anyag TÁMOP-4.1.1.F-14/1/KONV-2015-0006 Az ipari hulladékgazdálkodás vállalati gyakorlata HULLADÉK ÉGETÉS X. Előadás anyag Dr. Molnár Tamás Géza Ph.D főiskolai docens SZTE MK Műszaki Intézet FŐBB TERMIKUS HULLADÉKHASZNOSÍTÁSI

Részletesebben

1. táblázat. Szórt bevonatokhoz használható fémek és kerámiaanyagok jellemzői

1. táblázat. Szórt bevonatokhoz használható fémek és kerámiaanyagok jellemzői 5.3.1. Termikus szórási eljárások általános jellemzése Termikus szóráskor a por, granulátum, pálca vagy huzal formájában adagolt hozag (1 és 2. táblázatok) részleges vagy teljes megolvasztásával és így

Részletesebben

A korrózió elleni védekezés módszerei. Megfelelő szerkezeti anyag alkalmazása

A korrózió elleni védekezés módszerei. Megfelelő szerkezeti anyag alkalmazása A korrózió elleni védekezés módszerei Megfelelő szerkezeti anyag kiválasztása és alkalmazása Elektrokémiai védelem A korróziós közeg agresszivitásának csökkentése (inhibitorok alkalmazása) Korrózió-elleni

Részletesebben

Adatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei

Adatgyőjtés, mérési alapok, a környezetgazdálkodás fontosabb mőszerei GazdálkodásimodulGazdaságtudományismeretekI.Közgazdaságtan KÖRNYEZETGAZDÁLKODÁSIMÉRNÖKIMScTERMÉSZETVÉDELMIMÉRNÖKIMSc Tudományos kutatásmódszertani, elemzési és közlési ismeretek modul Adatgyőjtés, mérési

Részletesebben

SZILIKÁTTUDOMÁNY. A heterogén cementek diszperzitásának optimalizálása. Révay Miklós, CEMKUT Kft. Bevezetés. Elõzmények. Irodalom

SZILIKÁTTUDOMÁNY. A heterogén cementek diszperzitásának optimalizálása. Révay Miklós, CEMKUT Kft. Bevezetés. Elõzmények. Irodalom SZILIKÁTTUDOMÁNY A heterogén cementek diszperzitásának optimalizálása Révay Miklós, CEMKUT Kft. Bevezetés Az európai cementszabványok honosításával párhuzamosan és részben ennek hatására jelentõsen megváltozott

Részletesebben

Ca(OH) 2 +CO 2 =CaCO 3 +H 2 O. CaCO 3 + hő =CaO+CO 2 ÉPÍTÉSI MÉSZ 1/2 ÉPÍTÉSI MÉSZ 2/2 A MÉSZ KÖRFOLYAMATA

Ca(OH) 2 +CO 2 =CaCO 3 +H 2 O. CaCO 3 + hő =CaO+CO 2 ÉPÍTÉSI MÉSZ 1/2 ÉPÍTÉSI MÉSZ 2/2 A MÉSZ KÖRFOLYAMATA OSZTÁLYOZÁSA 1/2 ELŐÁLLÍTÁS SZERINT: természetes (természetes bitumen) mesterséges (ezzel foglalkozunk) ÁSVÁNYI EREDET SZERINT: szerves (bitumen, kátrány, műgyanta) szervetlen (cement, mész, gipsz vízüveg)

Részletesebben

Tartalom: Bevezetés. 1. Karbidok. 1.1 Szilíciumkarbid

Tartalom: Bevezetés. 1. Karbidok. 1.1 Szilíciumkarbid Tartalom: Bevezetés Az oxidkerámiákhoz hasonlóan a nem-oxid kerámiák is kizárólag szintetikus előállítás útján fordulnak elő. A nem-oxid elnevezés általában karbid, nitrid, vagy oxinitrid tartalomra utal.

Részletesebben

1 modul 2. lecke: Nikkel alapú szuperötvözetek

1 modul 2. lecke: Nikkel alapú szuperötvözetek 1 modul 2. lecke: Nikkel alapú szuperötvözetek A lecke célja: a nikkel alapú szuperötvözetek példáján keresztül megismerjük általában a szuperötvözetek viselkedését és alkalmazásait. A kristályszerkezet

Részletesebben

A tájékoztatást adta: 5.) TŰZVÉDELMI INTÉZKEDÉSEK

A tájékoztatást adta: 5.) TŰZVÉDELMI INTÉZKEDÉSEK EU BIZTONSÁGI ADATLAP a 91/155/EEC szerint Kiadás kelte: 1996. április 15. Átdolgozás kelte: 1999. október 13. 1.) A SZER / KÉSZÍTMÉNY AZONOSÍTÁSA Kereskedelmi név: WUXAL Super Termékszám: 11817 A vállalat

Részletesebben

feladatmegoldok rovata

feladatmegoldok rovata feladatmegoldok rovata Kémia K. 588. Az 1,2,3 al megszámozott kémcsövekben külön-külön ismeretlen sorrendben a következő anyagok találhatók: nátrium-karbonát, nátrium-szulfát, kalciumkarbonát. Döntsd el,

Részletesebben

Mérnöki anyagok NGB_AJ001_1

Mérnöki anyagok NGB_AJ001_1 Mérnöki anyagok NGB_AJ001_1 Nem vas fémek és ötvözetek 2011 2010 Dr. Hargitai Hajnalka Forrás: Dr. Dogossy Gábor Nemvas fémek és ötvözetek Könnyűfémek - kis sűrűség - kitűnő korrózióállóság - magas ár

Részletesebben

Kétkomponensű, átlátszó, diszperziós epoxi impregnálószer

Kétkomponensű, átlátszó, diszperziós epoxi impregnálószer Mapecoat I 600 W Kétkomponensű, átlátszó, diszperziós epoxi impregnálószer ALKALMAZÁSI TERÜLET A Mapecoat I 600 W-t úgy fejlesztették ki, hogy impregnálószerként vagy a Mapefloor I 500 W (Mapefloor System

Részletesebben

Kerámiák és kompozitok (gyakorlati elokész

Kerámiák és kompozitok (gyakorlati elokész Kerámiák MEHANIKAI TEHNOLÓGIA ÉS ANYAGSZERKEZETTANI TANSZÉK Kerámiák és kompozitok (gyakorlati elokész szíto) dr. Németh Árpád arpinem@eik.bme.hu A k e r ám i a a g örö g ( k iég e t e t t ) s zóból e

Részletesebben

I. Atomszerkezeti ismeretek (9. Mozaik Tankönyv:10-30. oldal) 1. Részletezze az atom felépítését!

I. Atomszerkezeti ismeretek (9. Mozaik Tankönyv:10-30. oldal) 1. Részletezze az atom felépítését! I. Atomszerkezeti ismeretek (9. Mozaik Tankönyv:10-30. oldal) 1. Részletezze az atom felépítését! Az atom az anyagok legkisebb, kémiai módszerekkel tovább már nem bontható része. Az atomok atommagból és

Részletesebben

5. A talaj szerves anyagai. Dr. Varga Csaba

5. A talaj szerves anyagai. Dr. Varga Csaba 5. A talaj szerves anyagai Dr. Varga Csaba A talaj szerves anyagainak csoportosítása A talaj élőlényei és a talajon élő növények gyökérzete Elhalt növényi és állati maradványok A maradványok bomlása során

Részletesebben

Kémia OKTV 2005/2006. II. forduló. Az I. kategória feladatlapja

Kémia OKTV 2005/2006. II. forduló. Az I. kategória feladatlapja Kémia OKTV 2005/2006 II. forduló Az I. kategória feladatlapja Kémia OKTV 2005/2006. II. forduló 2 T/15/A I. FELADATSOR Az I. feladatsorban húsz kérdés szerepel. Minden kérdés után 5 választ tüntettünk

Részletesebben

Kémiai fizikai alapok I. Vízminőség, vízvédelem 2009-2010. tavasz

Kémiai fizikai alapok I. Vízminőség, vízvédelem 2009-2010. tavasz Kémiai fizikai alapok I. Vízminőség, vízvédelem 2009-2010. tavasz 1. A vízmolekula szerkezete Elektronegativitás, polaritás, másodlagos kötések 2. Fizikai tulajdonságok a) Szerkezetből adódó különleges

Részletesebben

Fémes szerkezeti anyagok

Fémes szerkezeti anyagok Fémek felosztása: Fémes szerkezeti anyagok periódusos rendszerben elfoglalt helyük alapján, sűrűségük alapján: - könnyű fémek, ha ρ 4,5 kg/ dm 3. olvadáspont alapján:

Részletesebben

Képalkotás a pásztázó elektronmikroszkóppal

Képalkotás a pásztázó elektronmikroszkóppal 1 Képalkotás a pásztázó elektronmikroszkóppal Anton van Leeuwenhoek (1632-1723, Delft) Havancsák Károly, 2011. január FEI Quanta 3D SEM/FIB 2 A TÁMOP pályázat eddigi történései 3 Időrend A helyiség kialakítás

Részletesebben

SVERKER 21 hidegmunkaacél

SVERKER 21 hidegmunkaacél SZERSZÁMACÉL ISMERTETÕ SVERKER 21 hidegmunkaacél Überall, wo Werkzeuge hergestellt und verwendet werden Die Angaben in dieser Broschüre basieren auf unserem gegenwärti-gen Wissensstand und vermitteln nur

Részletesebben

1. Atomspektroszkópia

1. Atomspektroszkópia 1. Atomspektroszkópia 1.1. Bevezetés Az atomspektroszkópia az optikai spektroszkópiai módszerek csoportjába tartozó olyan analitikai eljárás, mellyel az anyagok elemi összetételét határozhatjuk meg. Az

Részletesebben

89.995 Ft. 2.845 Ft-tól. 3.195 Ft. 1.675 Ft-tól. 49.995 Ft. mártóviasz készülék + viaszkés csak. 250 g már. 30 ml csak.

89.995 Ft. 2.845 Ft-tól. 3.195 Ft. 1.675 Ft-tól. 49.995 Ft. mártóviasz készülék + viaszkés csak. 250 g már. 30 ml csak. E-mail: labor@mwdental.hu wir kümmern uns M+W Wax-Combi M+W Waxdip 2 Mártóviasz készülék és elektromos viaszkés kombinációja. Helyigénye kicsi, a két funkció kis helyen elhelyezhetõ. A viaszkés és a viasztál

Részletesebben

1.2. Felhasználás: A Dunaplaszt Uretal A komponensével együtt, ivóvíz ellátás területén használt beton- és acéltartályok bevonására alkalmas

1.2. Felhasználás: A Dunaplaszt Uretal A komponensével együtt, ivóvíz ellátás területén használt beton- és acéltartályok bevonására alkalmas A kiállítás kelte: 2005. 11. 02. Felülvizsgálva: 2011. 07. 25. BIZTONSÁGI ADATLAP 1907/2006/EK rendelet szerint 1. Anyag / készítmény - és cégmegnevezés 1.1. A készítmény megnevezése: Dunaplaszt Uretal

Részletesebben

HYPROMELLOSUM. Hipromellóz

HYPROMELLOSUM. Hipromellóz Hypromellosum Ph.Hg.VIII. Ph.Eur. 8.0-1 01/2014:0348 [9004-65-3] HYPROMELLOSUM Hipromellóz DEFINÍCIÓ Hidroxipropilmetilcellulóz. Cellulóz, 2-hidroxipropilmetiléter. Részlegesen O-metilezett és O-(2-hidroxipropilezett)

Részletesebben

Áramforrások. Másodlagos cella: Használat előtt fel kell tölteni. Használat előtt van a rendszer egyensúlyban. Újratölthető.

Áramforrások. Másodlagos cella: Használat előtt fel kell tölteni. Használat előtt van a rendszer egyensúlyban. Újratölthető. Áramforrások Elsődleges cella: áramot termel kémiai anyagokból, melyek a cellába vannak bezárva. Ha a reakció elérte az egyensúlyt, kimerül. Nem tölthető. Másodlagos cella: Használat előtt fel kell tölteni.

Részletesebben

Laboratóriumi technikus laboratóriumi technikus 54 524 01 0010 54 02 Drog és toxikológiai

Laboratóriumi technikus laboratóriumi technikus 54 524 01 0010 54 02 Drog és toxikológiai É 049-06/1/3 A 10/007 (II. 7.) SzMM rendelettel módosított 1/006 (II. 17.) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján.

Részletesebben

1. feladat Összesen: 10 pont. 2. feladat Összesen: 6 pont. 3. feladat Összesen: 18 pont

1. feladat Összesen: 10 pont. 2. feladat Összesen: 6 pont. 3. feladat Összesen: 18 pont 1. feladat Összesen: 10 pont Etil-acetátot állítunk elő 1 mol ecetsav és 1 mol etil-alkohol felhasználásával. Az egyensúlyi helyzet beálltakor a reakciót leállítjuk, és az elegyet 1 dm 3 -re töltjük fel.

Részletesebben

KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA

KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA ÉRETTSÉGI VIZSGA 2016. május 13. KÉMIA KÖZÉPSZINTŰ ÍRÁSBELI VIZSGA 2016. május 13. 8:00 Az írásbeli vizsga időtartama: 120 perc Pótlapok száma Tisztázati Piszkozati EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Kémia

Részletesebben

KÉMIA 10. Osztály I. FORDULÓ

KÉMIA 10. Osztály I. FORDULÓ KÉMIA 10. Osztály I. FORDULÓ 1) A rejtvény egy híres ember nevét és halálának évszámát rejti. Nevét megtudod, ha a részmegoldások betűit a számozott négyzetekbe írod, halálának évszámát pedig pici számolással.

Részletesebben

Szén nanoszerkezetekkel adalékolt szilícium-nitrid. nanokompozitok. Tapasztó Orsolya MTA TTK Műszaki Fizikai és Anyagtudományi Intézet

Szén nanoszerkezetekkel adalékolt szilícium-nitrid. nanokompozitok. Tapasztó Orsolya MTA TTK Műszaki Fizikai és Anyagtudományi Intézet Szén nanoszerkezetekkel adalékolt szilícium-nitrid nanokompozitok PhD értekezés Tapasztó Orsolya MTA TTK Műszaki Fizikai és Anyagtudományi Intézet Témavezető: Dr. Balázsi Csaba MTA TTK Műszaki Fizikai

Részletesebben

B. feladat elvégzendő és nem elvégzendő kísérletei, kísérletleírásai. 1. Cink reakciói

B. feladat elvégzendő és nem elvégzendő kísérletei, kísérletleírásai. 1. Cink reakciói B. feladat elvégzendő és nem elvégzendő kísérletei, kísérletleírásai 1. Cink reakciói Három kémcsőbe öntsön rendre 2cm 3-2cm 3 vizet, 2 mol/dm 3 koncentrációjú sósavat, rézszulfát-oldatot, és mindegyik

Részletesebben

MÉHSEJT PP Ilyen könnyő a szilárdság

MÉHSEJT PP Ilyen könnyő a szilárdság MÉHSEJT PP Ilyen könnyő a szilárdság A méhsejt gyártás alapanyaga polipropilén, egy termoplasztikus, újrahasznosított anyag a poliolefinek termékcsoportjából. A méhsejt PP szerkezeti félkész gyártmány,

Részletesebben

Aerogél a megszilárdult füst

Aerogél a megszilárdult füst Aerogél a megszilárdult füst Sinkó Katalin ELTE, Kémiai Intézet Aerogélek, melyek megváltoztatják a világot (The New York Times, 2007). Aerogél, az új kozmikus csodaszer. Olajfoltokat szív fel és lakásokat

Részletesebben

100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 40%.

100% = 100 pont A VIZSGAFELADAT MEGOLDÁSÁRA JAVASOLT %-OS EREDMÉNY: EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 40%. Az Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről szóló 133/2010. (IV. 22.) Korm. rendelet alapján. Szakképesítés, szakképesítés-elágazás, rész-szakképesítés,

Részletesebben

Orvosi implantátumok anyagai

Orvosi implantátumok anyagai 11 Orvosi implantátumok anyagai Dr. Mészáros István Anyagtudomány és Technológia Tanszék Sebészeti, fogorvosi alkalmazások Fémek, ötvözetek Kerámiák Polimerek Kompozitok Fémek ötvözetek hátrányai: korrózió,

Részletesebben

2 modul 3. lecke: Nem-oxid kerámiák

2 modul 3. lecke: Nem-oxid kerámiák 2 modul 3. lecke: Nem-oxid kerámiák A lecke célja, az egyes nem-oxid kerámia fajták szerkezetének, tulajdonságainak, alkalmazásainak a megismerése. Rendkívül érdekes általános és speciális alkalmazási

Részletesebben

2012.12.04. A) Ásványi és nem ásványi elemek: A C, H, O és N kivételével az összes többi esszenciális elemet ásványi elemként szokták említeni.

2012.12.04. A) Ásványi és nem ásványi elemek: A C, H, O és N kivételével az összes többi esszenciális elemet ásványi elemként szokták említeni. Toxikológia és Ökotoxikológia X. A) Ásványi és nem ásványi elemek: A C, H, O és N kivételével az összes többi esszenciális elemet ásványi elemként szokták említeni. B) Fémes és nem fémes elemek Fémes elemek:

Részletesebben

Hegesztés 1. Bevezetés. Hegesztés elméleti alapjai

Hegesztés 1. Bevezetés. Hegesztés elméleti alapjai Hegesztés 1. Bevezetés Statisztikai adatok szerint az ipari termékek kétharmadában szerepet kap valamilyen hegesztési eljárás. Bizonyos területeken a hegesztés alapvető technológia. Hegesztéssel készülnek

Részletesebben

BIZTONSÁGI ADATLAP A 1907/2006 számú EK szabályozás szerint FELÜLETTÖMÍTŐ ZÖLD 50GR

BIZTONSÁGI ADATLAP A 1907/2006 számú EK szabályozás szerint FELÜLETTÖMÍTŐ ZÖLD 50GR 1. AZ ANYAG/KEVERÉK ÉS A TÁRSASÁG/VÁLLALKOZÁS AZONOSÍTÁSA Termék tájékoztató Termék kereskedelmi neve : Termék kódja : 0893573050 MSDS-Identcode : 10014568 Társaság : Würth Szereléstechnika Kft. 2040 Budaörs,

Részletesebben

MAGYAR ÉLELMISZERKÖNYV (Codex Alimentarius Hungaricus)

MAGYAR ÉLELMISZERKÖNYV (Codex Alimentarius Hungaricus) Az 56/2004. (IV. 24.) FVM rendelet mellékletének 68. sorszámú előírása MAGYAR ÉLELMISZERKÖNYV (Codex Alimentarius Hungaricus) 1-2-2006/129 számú előírás A színezékeken és édesítőszereken kívüli egyéb élelmiszer-adalékanyagokra

Részletesebben

O k t a t á si Hivatal

O k t a t á si Hivatal O k t a t á si Hivatal A versenyző kódszáma: 2015/2016. tanévi Országos Középiskolai Tanulmányi Verseny második forduló KÉMIA I. kategória FELADATLAP Munkaidő: 300 perc Elérhető pontszám: 100 pont ÚTMUTATÓ

Részletesebben

1. feladat Összesen 15 pont

1. feladat Összesen 15 pont 1. feladat Összesen 15 pont Metánt és propánt tartalmazó gázelegyet elégetünk. A gázelegy összetétele a következő: φ = 60% propán, és φ = 40% metán. A) Írja fel a két gáz tökéletes égésének termokémiai

Részletesebben

A másodlagos biogén elemek a szerves vegyületekben kb. 1-2 %-ban jelen lévő elemek. Mint pl.: P, S, Fe, Mg, Na, K, Ca, Cl.

A másodlagos biogén elemek a szerves vegyületekben kb. 1-2 %-ban jelen lévő elemek. Mint pl.: P, S, Fe, Mg, Na, K, Ca, Cl. A sejtek kémiai felépítése Szerkesztette: Vizkievicz András A biogén elemek Biogén elemeknek az élő szervezeteket felépítő kémiai elemeket nevezzük. A természetben található 90 elemből ez mindössze kb.

Részletesebben

v1.04 Analitika példatár

v1.04 Analitika példatár Bevezető A példatár azért készült, hogy segítséget kapjon az a tanuló, aki eredményesen akarja elsajátítatni az analitikai számítások alapjait. Minden feladat végén dőlt karakterekkel megtalálható az eredmény.

Részletesebben

Biztonsági adatlap a 1907/2006/EK szerint

Biztonsági adatlap a 1907/2006/EK szerint Biztonsági adatlap a 1907/2006/EK szerint Pattex Palma Nut és Csapragasztó oldal 1 / 5 Biztonsági adatlap (SDB) száma: : 167558 Felülvizsgálat ideje: 03.10.2012 Nyomtatás ideje: 05.10.2012 1. SZAKASZ:

Részletesebben

A fém kezelésének optimalizálása zománcozás eltt. Dr. Reiner Dickbreder, KIESOV GmbH EMAIL Mitteilungen, 2005/3

A fém kezelésének optimalizálása zománcozás eltt. Dr. Reiner Dickbreder, KIESOV GmbH EMAIL Mitteilungen, 2005/3 A fém kezelésének optimalizálása zománcozás eltt. Dr. Reiner Dickbreder, KIESOV GmbH EMAIL Mitteilungen, 2005/3 (Fordította: Dr. Való Magdolna) A zománcozás eltti elkezelés egy igen fontos folyamat. A

Részletesebben

Kémiai reakciók Műszaki kémia, Anyagtan I. 11. előadás

Kémiai reakciók Műszaki kémia, Anyagtan I. 11. előadás Kémiai reakciók Műszaki kémia, Anyagtan I. 11. előadás Dolgosné dr. Kovács Anita egy.doc. PTE MIK Környezetmérnöki Tanszék Kémiai reakció Kémiai reakció: különböző anyagok kémiai összetételének, ill. szerkezetének

Részletesebben

LDPE előállítása. 1. Mi az LDPE és mire használják? 1.1. Történet 1.2. Felhasználási területek

LDPE előállítása. 1. Mi az LDPE és mire használják? 1.1. Történet 1.2. Felhasználási területek 1. Mi az LDPE és mire használják? 1.1. Történet 1.2. Felhasználási területek 2. LDPE gyártás 2.1. A polimerizáció alapjai 2.2. A technológia főbb lépései 2.3. Autoklávos és csőreaktoros eljárások 2.4.

Részletesebben

A 2007/2008. tanévi Országos Középiskolai Tanulmányi Verseny második fordulójának feladatlapja. KÉMIÁBÓL I. kategóriában ÚTMUTATÓ

A 2007/2008. tanévi Országos Középiskolai Tanulmányi Verseny második fordulójának feladatlapja. KÉMIÁBÓL I. kategóriában ÚTMUTATÓ Oktatási ivatal A versenyző kódszáma: A 2007/2008. tanévi Országos Középiskolai Tanulmányi Verseny második fordulójának feladatlapja Munkaidő: 300 perc Elérhető pontszám: 100 pont KÉMIÁBÓL I. kategóriában

Részletesebben

A hőkezelés célja. Hőkezelési eljárások. Fémek hőkezelése. Tipikus hőkezelési ciklus

A hőkezelés célja. Hőkezelési eljárások. Fémek hőkezelése. Tipikus hőkezelési ciklus NYGUDOMÁNY ÉS ECHNOLÓGI NSZÉK nyagechnológia (Hegeszés, hőkezelés) Hőkezelési eljárások Dr. Paloás Béla - dr. Némeh Árpád paloasb@eik.bme.hu hőkezelés célja szöveszerkeze válozaásával a kíván mechanikai-

Részletesebben

A kémiai egyensúlyi rendszerek

A kémiai egyensúlyi rendszerek A kémiai egyensúlyi rendszerek HenryLouis Le Chatelier (1850196) Karl Ferdinand Braun (18501918) A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 011 A kémiai egyensúly A kémiai egyensúlyok

Részletesebben

FOTÓKATALIZÁTOROS LEVEGİTISZTÍTÓ MODELL AP-3

FOTÓKATALIZÁTOROS LEVEGİTISZTÍTÓ MODELL AP-3 FOTÓKATALIZÁTOROS LEVEGİTISZTÍTÓ MODELL AP-3 HASZNÁLATI UTASÍTÁS Gratulálunk a levegıtisztító megvásárlásához. Kérjük, olvassa el figyelmesen ezt a használati utasítást, hogy megismerje a készülék megfelelı

Részletesebben

Mezőgazdasági Szakigazgatási Hivatal Központ Növény- és Talajvédelmi Igazgatóság 1118 Budapest, Budaörsi út 141-145. 1/309-1000; Fax: 1/246-2942

Mezőgazdasági Szakigazgatási Hivatal Központ Növény- és Talajvédelmi Igazgatóság 1118 Budapest, Budaörsi út 141-145. 1/309-1000; Fax: 1/246-2942 Mezőgazdasági Szakigazgatási Hivatal Központ Növény- és Talajvédelmi Igazgatóság 1118 Budapest, Budaörsi út 141-145. 1/309-1000; Fax: 1/246-2942 Ikt.sz.: Tárgy: Orgevit forgalomba hozatali és felhasználási

Részletesebben

Veszélyes összetev Koncentráció Veszély R tömeg% jel(ek) mondatok. Propán 5-15 F+ R 12 (CAS szám: 74-98-6 EGK szám: 601-003-00-5)

Veszélyes összetev Koncentráció Veszély R tömeg% jel(ek) mondatok. Propán 5-15 F+ R 12 (CAS szám: 74-98-6 EGK szám: 601-003-00-5) Azonosítószám: 0381 Kiadva: 2004. 06. 23.. Változat 3 Oldalszám: 1/5 1. A készítmény neve 1.1. Kereskedelmi megnevezés: OLVIKOR 200 N aeroszolos alvázvéd 1.2. A társaság/vállalat azonosítása Gyártó/forgalmazó:

Részletesebben

Mikrobiális aktivitás mérése talajban CO 2 -termelés alapján

Mikrobiális aktivitás mérése talajban CO 2 -termelés alapján Mikrobiális aktivitás mérése talajban CO 2 -termelés alapján Laborgyakorlat Összeállította: Gruiz Katalin, Molnár Mónika, Klebercz Orsolya, 2010. A mérés célja Laborkísérletekre van szükség annak megállapítására,

Részletesebben

KÉMIA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ

KÉMIA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ Kémia középszint 1512 ÉRETTSÉGI VIZSGA 2015. október 20. KÉMIA KÖZÉPSZINTŰ ÍRÁSBELI ÉRETTSÉGI VIZSGA JAVÍTÁSI-ÉRTÉKELÉSI ÚTMUTATÓ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA Az írásbeli feladatok értékelésének alapelvei

Részletesebben

Mérnöki anyagok NGB_AJ001_1

Mérnöki anyagok NGB_AJ001_1 NGB_AJ001_1 Szerszámacélok Dr. Hargitai Hajnalka Forrás: Dr. Dogossy Gábor A vasötvözetek 1600 A H 1500 J 1400 N 1300 1200 1100 B E' E + olv. + olv. C' C D' D F' F 1000 G 900 acél öntöttvas 800 700 P'

Részletesebben

Curie Kémia Emlékverseny 10. évfolyam országos döntő 2011/2012 A feladatok megoldásához csak periódusos rendszer és zsebszámológép használható!

Curie Kémia Emlékverseny 10. évfolyam országos döntő 2011/2012 A feladatok megoldásához csak periódusos rendszer és zsebszámológép használható! A feladatokat írta: Kódszám: Horváth Balázs, Szeged..... Lektorálta: 2012. május 12. Szieglné Kovács Judit, Szekszárd Curie Kémia Emlékverseny 10. évfolyam országos döntő 2011/2012 A feladatok megoldásához

Részletesebben

Anyagtan és Geotechnika Tanszék. Építőanyagok I - Laborgyakorlat. Habarcsok

Anyagtan és Geotechnika Tanszék. Építőanyagok I - Laborgyakorlat. Habarcsok Anyagtan és Geotechnika Tanszék Építőanyagok I - Laborgyakorlat Habarcsok 1. Kötőanyagok: - cement, mész, gipsz, magnézia - bitumen, műgyanta (polimer) - bentonit, agyag Habarcsok alkotóanyagai 2. Adalékanyagok:

Részletesebben

Épületgépészeti csőanyagok kiválasztási szempontjai és szereléstechnikája. Épületgépészeti kivitelezési ismeretek 2012. szeptember 6.

Épületgépészeti csőanyagok kiválasztási szempontjai és szereléstechnikája. Épületgépészeti kivitelezési ismeretek 2012. szeptember 6. Épületgépészeti csőanyagok kiválasztási szempontjai és szereléstechnikája Épületgépészeti kivitelezési ismeretek 2012. szeptember 6. 1 Az anyagválasztás szempontjai: Rendszerkövetelmények: hőmérséklet

Részletesebben

Alumínium és ötvözeteinek hegesztése

Alumínium és ötvözeteinek hegesztése Budapesti Műszaki és Gazdaságtudományi Egyetem Alumínium és ötvözeteinek hegesztése Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Hegesztés előadások Szerző: dr. Palotás Béla 1

Részletesebben

Biztonsági adatlap. H290 Fémekre korrozív hatású lehet. H314 Súlyos égési sérülést és szemkárosodást okoz.

Biztonsági adatlap. H290 Fémekre korrozív hatású lehet. H314 Súlyos égési sérülést és szemkárosodást okoz. Kiállítás kelte: 2014.02.25. Felülvizsgálat dátuma:- Verzió:1. 1. Szakasz: Az anyag/keverék és a vállalat/vállalkozás azonosítása 1.1. Termékazonosító Termék kereskedelmi neve: Nátrium-hipoklorit (háztartási

Részletesebben

DEKASEPTOL GEL. : Tel.: 1 476 6464, 06-80-201-199

DEKASEPTOL GEL. : Tel.: 1 476 6464, 06-80-201-199 BIZTONSÁGI ADATLAP Konform a 1907/2006 EK szabályozással és módosításaival DEKASEPTOL GEL Kód 104258E Változat 7 A módosítás időpontja 3 December 2009 1. A készítmény neve Az anyag vagy készítmény azonosítása

Részletesebben

(Email-Mitteilungen, 2008/2)

(Email-Mitteilungen, 2008/2) Kémiai nanotechnológián alapuló javítási réteg vegyipari készülékek hibahelyein. Dr. Sigrid Benfer, Dr. Wolfram Fürbeth, Prof. Dr. Michael Schütze Karl-Winnacker Institut DECHMA (Email-Mitteilungen, 2008/2)

Részletesebben

SZERVÍZTECHNIKA ÉS ÜZEMFENNTARTÁS. Dr. Szabó József Zoltán Egyetemi docens Óbudai Egyetem BDGBMK Mechatronika és Autótechnika Intézet

SZERVÍZTECHNIKA ÉS ÜZEMFENNTARTÁS. Dr. Szabó József Zoltán Egyetemi docens Óbudai Egyetem BDGBMK Mechatronika és Autótechnika Intézet SZERVÍZTECHNIKA ÉS ÜZEMFENNTARTÁS Dr. Szabó József Zoltán Egyetemi docens Óbudai Egyetem BDGBMK Mechatronika és Autótechnika Intézet ALKATRÉSZFELÚJÍTÁS I. Termikus szórások Termikus szórás A termikus szórásokról

Részletesebben

Atomerımővi levegıtisztító- és szellızı rendszerek

Atomerımővi levegıtisztító- és szellızı rendszerek Tartalomjegyzék Atomerımővi levegıtisztító- és szellızı rendszerek Xxx Xxx Xxx Fenyvesi Csaba Paksi Atomerımő Zrt. Budapest, 2008.03.27. A Külsı Technológiai Osztály helye a PA Zrt szervezeti struktúrában

Részletesebben

Segédlet és méretezési táblázatok Segédlet az Eurocode használatához, méretezési táblázatok profillemezekhez és falkazettákhoz

Segédlet és méretezési táblázatok Segédlet az Eurocode használatához, méretezési táblázatok profillemezekhez és falkazettákhoz Segédlet az Eurocode használatához, méretezési táblázatok profillemezekhez és falkazettákhoz A trapézprofilokat magas minőség, tartósság és formai változatosság jellemzi. Mind a legmagasabb minőséget képviselő

Részletesebben

XANTHANI GUMMI. Xantán gumi

XANTHANI GUMMI. Xantán gumi Xanthani gummi Ph.Hg.VIII. Ph.Eur.6.4-1 [11138-66-2] DEFINÍCIÓ XANTHANI GUMMI Xantán gumi 04/2009:1277 A xantán gumi nagy molekulatömegű anionos poliszacharid, melyet szénhidrátok Xanthomonas campestris-szel

Részletesebben

BIZTONSÁGI ADATLAP Összhangban van az 1907/2006 (EU) Szabályzat (REACH), II. Mellékletével- Magyarország

BIZTONSÁGI ADATLAP Összhangban van az 1907/2006 (EU) Szabályzat (REACH), II. Mellékletével- Magyarország BIZTONSÁGI ADATLAP Összhangban van az 1907/2006 (EU) Szabályzat (REACH), II. Mellékletével- Magyarország 1 SZAKASZ: Az anyag/keverék és vállalat/vállalkozás azonosítása 1.1 Termékazonosító Terméknév :

Részletesebben

mechanikai terheléseknek ellenáll. Követi az alapfelületet, a pórusokat lezárja. Mûszaki adatok: Sûrûség: 1,1 g/cm 3 Száraz rétegvastagság

mechanikai terheléseknek ellenáll. Követi az alapfelületet, a pórusokat lezárja. Mûszaki adatok: Sûrûség: 1,1 g/cm 3 Száraz rétegvastagság Mûszaki Információ Disbon Nr. 433 Disboxid 433 EP-Grund 433 Színtelen, oldószermentes, kétkomponensû folyékony epoxidgyanta padló felületekre. Alapozó, impregnáló és tapadást növelô réteg ásványi alapokra.

Részletesebben

i i. It1r 1*irn MÓDOSÍTOTT RÉSZLETEZ Ő OKIRAT (1) a NAT-1-149412010 nyilvántartási számú akkreditált státuszhoz

i i. It1r 1*irn MÓDOSÍTOTT RÉSZLETEZ Ő OKIRAT (1) a NAT-1-149412010 nyilvántartási számú akkreditált státuszhoz N A T Nemzeti i i. It1r 1*irn III IIIiIIuIII.iI II flhiiihiii1i.ii -111111 I miiiiiijh± AMEDITALO TESTúLET ' II MÓDOSÍTOTT RÉSZLETEZ Ő OKIRAT (1) a NAT-1-149412010 nyilvántartási számú akkreditált státuszhoz

Részletesebben

Növényvédelem gépesítése IV. Előadás anyag

Növényvédelem gépesítése IV. Előadás anyag TÁMOP-4.1.1.F-14/1/KONV-2015-0006 Növénytermesztés gépei I. Növényvédelem gépesítése IV. Előadás anyag Dr. Molnár Tamás Géza Ph.D főiskolai docens SZTE MK Műszaki Intézet Növényvédelmi eljárások Feladata:

Részletesebben

2. tétel. 1. Nemfémes szerkezeti anyagok: szerves ( polimer ) szervetlen ( kerámiák ) természetes, mesterséges ( műanyag )

2. tétel. 1. Nemfémes szerkezeti anyagok: szerves ( polimer ) szervetlen ( kerámiák ) természetes, mesterséges ( műanyag ) 2. tétel - A nemfémes szerkezeti anyagok tulajdonságai, felhasználásuk. - Vasfémek és ötvözeteik, tulajdonságaik, alkalmazásuk. - A könnyűfémek fajtái és jellemzői, ötvözése, alkalmazása. - A színesfémek

Részletesebben

1. feladat Összesen: 10 pont

1. feladat Összesen: 10 pont 1. feladat Összesen: 10 pont Minden feladatnál a betűjel bekarikázásával jelölje meg az egyetlen helyes, vagy az egyetlen helytelen választ! I. Melyik sorban szerepelnek olyan vegyületek, amelyek mindegyike

Részletesebben

BIZTONSÁGI ADATLAP. FOLYÉKONY SZAPPAN Kiállítás/javítás kelte: 2012.05.18. 1. Az anyag/keverék és a vállalat/vállalkozás azonosítása

BIZTONSÁGI ADATLAP. FOLYÉKONY SZAPPAN Kiállítás/javítás kelte: 2012.05.18. 1. Az anyag/keverék és a vállalat/vállalkozás azonosítása BIZTONSÁGI ADATLAP FOLYÉKONY SZAPPAN Kiállítás/javítás kelte: 2012.05.18. 1. Az anyag/keverék és a vállalat/vállalkozás azonosítása Márkanév: Forgalmazó/importáló: FOLYÉKONY SZAPPAN ipari/közületi kéztiszítószer

Részletesebben

Radioizotópok az üzemanyagban

Radioizotópok az üzemanyagban Tartalomjegyzék Radioizotópok az üzemanyagban 1. Radioizotópok friss üzemanyagban 2. Radioizotópok besugárzott üzemanyagban 2.1. Hasadási termékek 2.2. Transzurán elemek 3. Az üzemanyag szerkezetének alakulása

Részletesebben

Jellemző redoxi reakciók:

Jellemző redoxi reakciók: Kémia a elektronátmenettel járó reakciók, melynek során egyidejű elektron leadás és felvétel történik. Oxidáció - elektron leadás - oxidációs sám nő Redukció - elektron felvétel - oxidációs sám csökken

Részletesebben

Anyagtudomány. Vasötvözetek fémtana. Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak

Anyagtudomány. Vasötvözetek fémtana. Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak Vasötvözetek fémtana Gyakorlati vas-karbon ötvözetek Ötvözetlen acélok, öntöttvasak 1 Vasötvözetek osztályozása Két alapvető csoport: 1. Acélok (0 % < C < 2,06 %) Hypo-eutektoidos acélok (C < 0,8 %) Eutektoidos

Részletesebben

Funkcionálisan gradiens anyagszerkezetű kompozit görgő végeselemes vizsgálata

Funkcionálisan gradiens anyagszerkezetű kompozit görgő végeselemes vizsgálata FIATALOK FÓRUMA Funkcionálisan gradiens anyagszerkezetű kompozit görgő végeselemes vizsgálata Felhős Dávid, Dr. Váradi Károly, Dr. Klaus Friedrich Gépszerkezettani Intézet, Budapesti Műszaki és Gazdaságtudományi

Részletesebben

TÁPANYAGGAZDÁLKODÁS. Az Agrármérnöki MSc szak tananyagfejlesztése TÁMOP-4.1.2-08/1/A-2009-0010

TÁPANYAGGAZDÁLKODÁS. Az Agrármérnöki MSc szak tananyagfejlesztése TÁMOP-4.1.2-08/1/A-2009-0010 TÁPANYAGGAZDÁLKODÁS Az Agrármérnöki MSc szak tananyagfejlesztése TÁMOP-4.1.2-08/1/A-2009-0010 Előadás áttekintése 6. A műtrágyák és kijuttatásuk agronómiai ill. agrokémiai szempontjai 6.1. A műtrágyák

Részletesebben

VALIT. kétkomponenső vékonyrétegő rusztikus vakolat. MŐSZAKI ADATLAP 11.15-hun DEKORÁCIÓS VAKOLATOK. 1. Leírás, alkalmazás

VALIT. kétkomponenső vékonyrétegő rusztikus vakolat. MŐSZAKI ADATLAP 11.15-hun DEKORÁCIÓS VAKOLATOK. 1. Leírás, alkalmazás MŐSZAKI ADATLAP 11.15-hun DEKORÁCIÓS VAKOLATOK VALIT kétkomponenső vékonyrétegő rusztikus vakolat 1. Leírás, alkalmazás A VALIT cement és polimer kötıanyagok kombinációján alapuló többé-kevésbé rusztikus

Részletesebben

joke Fill Hegesztési hozaganyagok joke Fill hegesztési hozaganyagok

joke Fill Hegesztési hozaganyagok joke Fill hegesztési hozaganyagok joke Fill hegesztési hozaganyagok Kifejezetten a szerszám- és formakészítésnél szükséges javításoknak és változtatásoknak megfelelő ötvözetek Hasonlóképpen illeszkedő ötvözetek sorozatgyártáshoz AWI pálcák

Részletesebben

A TEVÉKENYSÉG ÉS KAPCSOLÓDÓ LÉTESÍTMÉNYEK (Te) LAFARGE Magyarország Kft. királyegyházai cementgyárának egységes környezethasználati engedélye

A TEVÉKENYSÉG ÉS KAPCSOLÓDÓ LÉTESÍTMÉNYEK (Te) LAFARGE Magyarország Kft. királyegyházai cementgyárának egységes környezethasználati engedélye A TEVÉKENYSÉG ÉS KAPCSOLÓDÓ LÉTESÍTMÉNYEK (Te) LAFARGE Magyarország Kft. Te/M3. melléklet Száma: Te/M3. mell. 23/14. oldal A hulladékcsoportok ének tartománya Hulladékcsoport Mennyiség (ezer t/év) minimum

Részletesebben

NE FELEJTSÉTEK EL BEÍRNI AZ EREDMÉNYEKET A KIJELÖLT HELYEKRE! A feladatok megoldásához szükséges kerekített értékek a következők:

NE FELEJTSÉTEK EL BEÍRNI AZ EREDMÉNYEKET A KIJELÖLT HELYEKRE! A feladatok megoldásához szükséges kerekített értékek a következők: A Szerb Köztársaság Oktatási Minisztériuma Szerbiai Kémikusok Egyesülete Köztársasági verseny kémiából Kragujevac, 2008. 05. 24.. Teszt a középiskolák I. osztálya számára Név és utónév Helység és iskola

Részletesebben

KÉMIA TEMATIKUS ÉRTÉKELİ FELADATLAPOK. 9. osztály A változat

KÉMIA TEMATIKUS ÉRTÉKELİ FELADATLAPOK. 9. osztály A változat KÉMIA TEMATIKUS ÉRTÉKELİ FELADATLAPOK 9. osztály A változat Beregszász 2005 A munkafüzet megjelenését a Magyar Köztársaság Oktatási Minisztériuma támogatta A kiadásért felel: Orosz Ildikó Felelıs szerkesztı:

Részletesebben

Gyógyszerhatóanyagok azonosítása és kioldódási vizsgálata tablettából

Gyógyszerhatóanyagok azonosítása és kioldódási vizsgálata tablettából Gyógyszerhatóanyagok azonosítása és kioldódási vizsgálata tablettából ELTE TTK Szerves Kémiai Tanszék 2015 1 I. Elméleti bevezető 1.1. Gyógyszerkönyv A Magyar gyógyszerkönyv (Pharmacopoea Hungarica) első

Részletesebben

6. A TALAJ KÉMIAI TULAJDONSÁGAI. Dr. Varga Csaba

6. A TALAJ KÉMIAI TULAJDONSÁGAI. Dr. Varga Csaba 6. A TALAJ KÉMIAI TULAJDONSÁGAI Dr. Varga Csaba Oldódási és kicsapódási reakciók a talajban Fizikai oldódás (bepárlás után a teljes mennyiség visszanyerhető) NaCl Na + + Cl Kémiai oldódás Al(OH) 3 + 3H

Részletesebben

BIZTONSÁGI ADATLAP 1907/2006 EC előírás értelmében Dezormon Verzió: 8 (Magyarország) Kiadás dátuma: 2008.04.18.

BIZTONSÁGI ADATLAP 1907/2006 EC előírás értelmében Dezormon Verzió: 8 (Magyarország) Kiadás dátuma: 2008.04.18. 1. AZ ANYAG/KÉSZĺTMÉNY ÉS A TÁRSASÁG/VÁLLALAT AZONOSĺTÁSA Termék tájékoztató Kereskedelmi név : Felhasználás : Növényvédőszer Gyártó : Nufarm GmbH & Co KG St.-Peter-Str. 25 A-4021 Linz AUSTRIA E-mail:

Részletesebben

2. A MIKROBÁK ÉS SZAPORÍTÁSUK

2. A MIKROBÁK ÉS SZAPORÍTÁSUK 2. A MIKROBÁK ÉS SZAPORÍTÁSUK A biológiai ipar jellemzően mikroorganizmusokat, vagy állati és növényi szervezetek elkülönített sejtjeit szaporítja el, és ezek anyagcseréjét használja fel a kívánt folyamatok

Részletesebben

BIZTONSÁGI ADATLAP. Kiállítás kelte 2010-11.29. 1. Termék neve ÖKO-FLEX EP KLEBEMASSE Polisztirol ragasztótapasz

BIZTONSÁGI ADATLAP. Kiállítás kelte 2010-11.29. 1. Termék neve ÖKO-FLEX EP KLEBEMASSE Polisztirol ragasztótapasz BIZTONSÁGI ADATLAP Kiállítás kelte 2010-11.29. 1. Termék neve ÖKO-FLEX EP KLEBEMASSE Polisztirol ragasztótapasz 1.1. Felhasználása: Polisztirol hőszigetelő rendszerek ragasztó és ágyazó habarcsa 1.2. Gyártó/forgalmazó

Részletesebben

BIZTONSÁGI ADATLAP BUMPER 25 EC

BIZTONSÁGI ADATLAP BUMPER 25 EC BIZTONSÁGI ADATLAP BUMPER 25 EC A 93/112/EEC és ISO 11014-1 szabványok szerint 1. HATÓANYAG / KÉSZTERMÉK AZONOSÍTÓ Terméknév: BUMPER 25 EC A hatóanyagok kémiai neve: propikonazol 1-((2-(2,4-diklorofenil)-4-propil-1,3-dioxolon-2-yl)metil)

Részletesebben

Tárgyszavak: alakmemória-polimerek; elektromosan vezető adalékok; nanokompozitok; elektronika; dópolás.

Tárgyszavak: alakmemória-polimerek; elektromosan vezető adalékok; nanokompozitok; elektronika; dópolás. MŰANYAGFAJTÁK Elektroaktív polimerek Nikkel és vas-oxid tartalmú keverékek előállítását és tulajdonságait vizsgálták a vezetőképesség növelése és alakmemóriával rendelkező polimerek előállítása céljából.

Részletesebben

- elektromos szempontból az anyagokat három csoportra oszthatjuk: vezetık félvezetık szigetelı anyagok

- elektromos szempontból az anyagokat három csoportra oszthatjuk: vezetık félvezetık szigetelı anyagok lektro- és irányítástechnika. jegyzet-vázlat 1. Félvezetı anyagok - elektromos szempontból az anyagokat három csoportra oszthatjuk: vezetık félvezetık szigetelı anyagok - vezetık: normál körülmények között

Részletesebben

A 14. csoport elemei. anglezit(pbso 4 ), ceruzit(pbco 3 ) Si: 1823 Jons Berzelius (név: a latin silex : kovakő szóból) Ge: 1886 Clemens Winkler

A 14. csoport elemei. anglezit(pbso 4 ), ceruzit(pbco 3 ) Si: 1823 Jons Berzelius (név: a latin silex : kovakő szóból) Ge: 1886 Clemens Winkler A 14. csoport elemei anglezit(pbso 4 ), ceruzit(pbc ) Felfedezésük: Si: 1823 Jons Berzelius (név: a latin silex : kovakő szóból) Ge: 1886 Clemens Winkler A szén allotróp módosulatai gyémánt legnagyobb:

Részletesebben

Javító és felrakó hegesztés

Javító és felrakó hegesztés Budapesti Műszaki és Gazdaságtudományi Egyetem Javító és felrakó hegesztés Dr. Palotás Béla Mechanikai Technológia és Anyagszerkezettani Tanszék Szerző: dr. Palotás Béla 1 Felületi rétegek tulajdonságainak

Részletesebben
