FIGYELEMEZTETÉS: A TŰZ- ÉS ÁRAMÜTÉSVESZÉLY CSÖKKENTÉSE ÉRDEKÉBEN NE TEGYE KI A BERENDEZÉST ESŐVÍZNEK VAGY MÁS NEDVESSÉGNEK.

Átírás

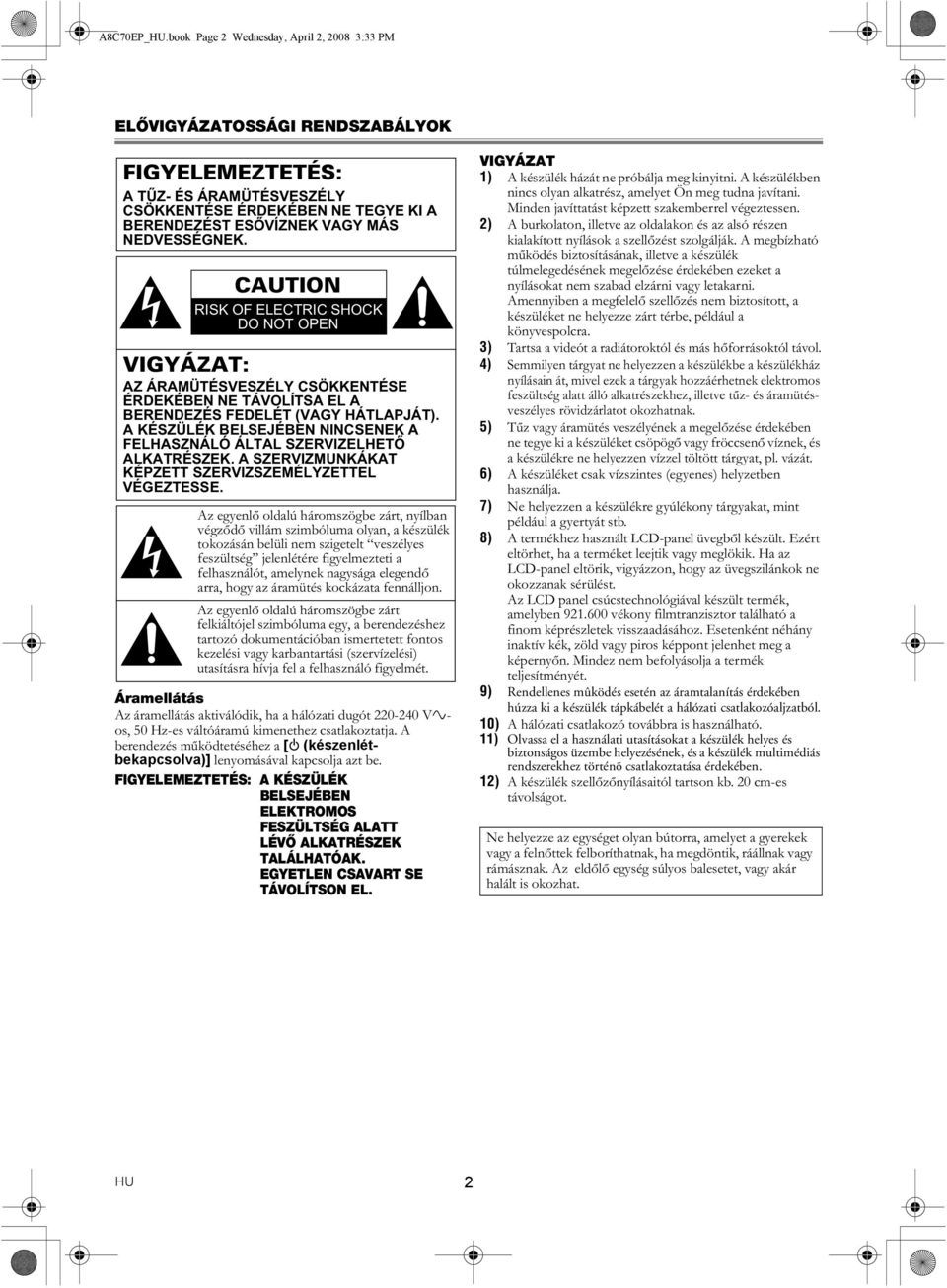

1 A8C70EP_HU.book Page 2 Wednesday, April 2, :33 PM szenlétkapcsolva öveg lirat formációk rtás dex urzor ngerő. og. utomatikus kapcsolás nkció - mítás ELŐVIGYÁZATOSSÁGI RENDSZABÁLYOK FIGYELEMEZTETÉS: A TŰZ- ÉS ÁRAMÜTÉSVESZÉLY CSÖKKENTÉSE ÉRDEKÉBEN NE TEGYE KI A BERENDEZÉST ESŐVÍZNEK VAGY MÁS NEDVESSÉGNEK. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN VIGYÁZAT: AZ ÁRAMÜTÉSVESZÉLY CSÖKKENTÉSE ÉRDEKÉBEN NE TÁVOLÍTSA EL A BERENDEZÉS FEDELÉT (VAGY HÁTLAPJÁT). A KÉSZÜLÉK BELSEJÉBEN NINCSENEK A FELHASZNÁLÓ ÁLTAL SZERVIZELHETŐ ALKATRÉSZEK. A SZERVIZMUNKÁKAT ZETT SZERVIZSZEMÉLYZETTEL VÉGEZTESSE. Az egyenlő oldalú háromszögbe zárt, nyílban végződő villám szimbóluma olyan, a készülék tokozásán belüli nem szigetelt veszélyes feszültség jelenlétére figyelmezteti a felhasználót, amelynek nagysága elegendő arra, hogy az áramütés kockázata fennálljon. Az egyenlő oldalú háromszögbe zárt felkiáltójel szimbóluma egy, a berendezéshez tartozó dokumentációban ismertetett fontos kezelési vagy karbantartási (szervízelési) utasításra hívja fel a felhasználó figyelmét. Áramellátás Az áramellátás aktiválódik, ha a hálózati dugót V~os, 50 Hz-es váltóáramú kimenethez csatlakoztatja. A berendezés működtetéséhez a [Q (készenlétbekapcsolva)] lenyomásával kapcsolja azt be. FIGYELEMEZTETÉS: A KÉSZÜLÉK BELSEJÉBEN ELEKTROMOS FESZÜLTSÉG ALATT LÉVŐ ALKATRÉSZEK TALÁLHATÓAK. EGYETLEN CSAVART SE TÁVOLÍTSON EL. VIGYÁZAT 1) A készülék házát ne próbálja meg kinyitni. A készülékben nincs olyan alkatrész, amelyet Ön meg tudna javítani. Minden javíttatást képzett szakemberrel végeztessen. 2) A burkolaton, illetve az oldalakon és az alsó részen kialakított nyílások a szellőzést szolgálják. A megbízható működés biztosításának, illetve a készülék túlmelegedésének megelőzése érdekében ezeket a nyílásokat nem szabad elzárni vagy letakarni. Amennyiben a megfelelő szellőzés nem biztosított, a készüléket ne helyezze zárt térbe, például a könyvespolcra. 3) Tartsa a videót a radiátoroktól és más hőforrásoktól távol. 4) Semmilyen tárgyat ne helyezzen a készülékbe a készülékház nyílásain át, mivel ezek a tárgyak hozzáérhetnek elektromos feszültség alatt álló alkatrészekhez, illetve tűz- és áramütésveszélyes rövidzárlatot okozhatnak. 5) Tűz vagy áramütés veszélyének a megelőzése érdekében ne tegye ki a készüléket csöpögő vagy fröccsenő víznek, és a készülékre ne helyezzen vízzel töltött tárgyat, pl. vázát. 6) A készüléket csak vízszintes (egyenes) helyzetben használja. 7) Ne helyezzen a készülékre gyúlékony tárgyakat, mint például a gyertyát stb. 8) A termékhez használt LCD-panel üvegből készült. Ezért eltörhet, ha a terméket leejtik vagy meglökik. Ha az LCD-panel eltörik, vigyázzon, hogy az üvegszilánkok ne okozzanak sérülést. Az LCD panel csúcstechnológiával készült termék, amelyben vékony filmtranzisztor található a finom képrészletek visszaadásához. Esetenként néhány inaktív kék, zöld vagy piros képpont jelenhet meg a képernyőn. Mindez nem befolyásolja a termék teljesítményét. 9) Rendellenes mûködés esetén az áramtalanítás érdekében húzza ki a készülék tápkábelét a hálózati csatlakozóaljzatból. 10) A hálózati csatlakozó továbbra is használható. 11) Olvassa el a használati utasításokat a készülék helyes és biztonságos üzembe helyezésének, és a készülék multimédiás rendszerekhez történõ csatlakoztatása érdekében. 12) A készülék szellőzőnyílásaitól tartson kb. 20 cm-es távolságot. Ne helyezze az egységet olyan bútorra, amelyet a gyerekek vagy a felnőttek felboríthatnak, ha megdöntik, ráállnak vagy rámásznak. Az eldőlő egység súlyos balesetet, vagy akár halált is okozhat. HU 2

2 A8C70EP_HU.book Page 3 Wednesday, April 2, :33 PM TARTALOMJEGYZÉK ELÕVIGYÁZATOSSÁGI RENDSZABÁLYOK...2 AZ ÁLVÁNY CSATLAKOZTATÁSA...4 KEZELÕSZERVEK ÉS FUNKCIÓK...5 ELÕKÉSZÜLETEK A HASZNÁLATHOZ...7 TANÁCSOK A KÉSZÜLÉK BEÁLLÍTÁSÁVAL KAPCSOLATBAN...9 MÛVELETEK...12 EGYÉB BEÁLLÍTÁSOK...18 KARBANTARTÁS...21 PROBLÉMÁK - GYAKORI KÉRDÉSEK...21 SPECIFIKÁCIÓK...22 MEGFELELÕSÉGI NYILATKOZAT...23 Jellemzők Modell/sorozatszám Integrált Digital Terrestrial Tuner (DVB) EPG (Elektronikus programfüzet) Sztereó hangrendszer Képernyőmenü Elalvásidőzítő Teletext Képernyő-üzemmód kiválasztása Automatikus kikapcsolás funkció - Ha 15 percig nem érkezik bemenő jel az antennáról, és nincs felhasználói beavatkozás sem, akkor a TV-készülék automatikusan kikapcsol. HDMI Bevitel COMPONENT Bevitel S-VIDEO Bevitel PC Bevitel Mellékelt tartozékok Hogy elvesztés vagy lopás esetén könnyebb legyen bejelentenie, kérjük, jegyezze fel a televízió modell- és sorozatszámát a megadott helyre. A számok a televízió hátsó részén találhatók. Modellszám: Sorozatszám: Néhány szó az újrahasznosításról Jelen termék csomagolóanyagai újrahasznosíthatóak, és többször felhasználhatók. Kérjük minden anyag ártalmatlanítását a helyi újrahasznosítási rendszabályok szerint végezze el. Ez a termék újrrafeldolgozható és újrahasznosítható, amennyiben egy arra szakosodott műhelyben kerül szétszedésre. Távirányító Két R6 (AA) elem Használati Utasítás RF adapterkábel Védjegy információ A HDMI, a HDMI logo és a High-Definition Multimedia Interface a HDMI Licensing LLC védjegyei vagy bejegyzett védjegyei. A HD ready logo az EICTA védjegye. DVB is a registered trademark of the DVB Project A kézikönyvben használt szimbólumok jelentése Az alábbiakban a kézikönyvben található szimbólumok leírása található. Digitális TV működés Analóg TV működés A lemerült elemeket ne dobja ki, ne égesse el, hanem a kémiai hulladékokra vonatkozó helyi szabályozásnak megfelelően ártalmatlanítsa azokat. Részletekért forduljon az illetékes önkormányzathoz, hivatalhoz. 3 HU

3 A8C70EP_HU.book Page 4 Wednesday, April 2, :33 PM AZ ÁLVÁNY CSATLAKOZTATÁSA A függőleges megjelenítéshez az állványt a TV-készülékhez kell csatlakoztatnia. Győződjön meg róla, hogy az állvány elülső és hátulsó része megfelelő irányban áll-e. 1) A TV-készüléket helyezze a képernyővel lefele puha rongyra, például asztalterítőre. Legyen óvatos, nehogy megsértse a TV-képernyőt. 2) Helyezze az állványt lassan a TV-készülékhez. Ügyeljen arra, hogy a tápkábel ne kerüljön az állvány és az egység közé. elülső oldal Az állvány leszereléséhez a TV-készülékről Húzza lefele az állványt a B irányba a A kampók lenyomásával. Ezt követően húzza le lassan az állványt a TV-készülékről. Ügyeljen arra, hogy az eltávolításkor ne ejtse el az állványt. A kar B A MEGJEGYZÉS: Olyan asztalt használjon, amely megtartja a TV-készülék súlyát, és megfelel a TV-készülék méretének. Győződjön meg róla, hogy az asztal stabil helyzetben van-e. HU 4

4 A8C70EP_HU.book Page 5 Wednesday, April 2, :33 PM KEZELŐSZERVEK ÉS FUNKCIÓK Valamennyi itt leírt művelet a távirányító használatára épül. Néhány művelet a vezérlőpanelen lévő gombokkal is végrehajtható. VEZÉRLŐPANEL TÁVIRÁNYÍTÓ Q (készenlét-bekapcsolva) Nyomja meg a TV-készülék be- vagy kikapcsolásához (készenlét). 2. INPUT SELECT/OK (vezérlőpanel) / INPUT (távirányító) Nyomja meg a TV- vagy a külső bemeneti üzemmód kiválasztásához. INPUT SELECT/OK (vezérlőpanel) Nyomja meg a menübeállítás meghatározásához. 3. PROG. / (vezérlőpanel) Nyomja meg a menübeállítás kiválasztásához. Nyomja meg annak a menüpontnak a kiválasztásához, amelyet a képbeállító módban kíván módosítani. Nyomja meg a teletext következő vagy előző oldalára történő ugráshoz. Ugyanaz a funkció, mint a menüben a Kurzor [K / L] (távirányító). PROG. / (vezérlőpanel) / / (prog.) (távirányító) Nyomja meg az elmentett csatorna, vagy más üzemmódok kiválasztásához. 4. VOL. / (vezérlőpanel) / +/ (hangerő.) (távirányító) Nyomja meg a hangerőszint beállításához. VOL. (vezérlőpanel) Ugyanaz a funkció, mint a menüben a Kurzor B (távirányító). VOL. (vezérlőpanel) Ugyanaz a funkció, mint a menüben a Kurzor s (távirányító). 5. MENU Nyomja meg a menü megjelenítéséhez. 6. STAND BY/POWER jelző Zölden világít, ha a készülék áram alatt van. Pirosan világít, ha a készülék készenléti üzemmódban van számgombok Nyomjon meg két számot a kívánt csatorna közvetlen eléréséhez analóg üzemmódban. Nyomjon meg három számot a kívánt csatorna közvetlen eléréséhez digitális üzemmódban. Nyomja meg a jelszó megadásához a jelszóbevitel mezőben. 8. Kurzor K / L / s / B gombok Nyomja meg a menübeállítás kiválasztásához. Nyomja meg annak a menüpontnak a kiválasztásához, amelyet a képbeállító módban kíván módosítani. Nyomja meg a teletext következő vagy előző oldalára történő ugráshoz. 9. Nyomja meg az előző képernyőre történő lépéshez. 10. (némítás) Nyomja meg a hang elnémításához. A hang visszakapcsolásához nyomja meg újból ezt a gombot, vagy nyomja meg VOL. / gombot a vezérlőpanelen, vagy a +/ (hangerő.) gombot a távirányítón. 11. TV / RADIO Nyomja meg a TV vagy RADIO üzemmód bekapcsolásához COLOR SYSTEM Nyomja meg a színbemeneti jel kiválasztásához a tuneren vagy a külső készüléken. 13. REVEAL Nyomja meg a teletext rejtett információinak előhívásához. 14. (szöveg) Nyomja meg a teletext információk megjelenítéséhez. 15. (felirat) Nyomja meg az elérhető feliratnyelvek módosításához. 16. SLEEP Nyomja meg az elalvásidőzítő beállításához. 17. MODE (DVB / ANA) Nyomja meg a digitális vagy analóg mód kiválasztásához. 18. AUDIO MODE Nyomja meg az audiomódok közötti váltáshoz. 19. SOUND SELECT Nyomja meg a hangmódok közötti váltáshoz. 20. SCREEN MODE Nyomja meg a kapcsolót a képernyő elérhető képarányai közötti váltáshoz. 21. GUIDE Nyomja meg az EPG (Elektronikus műsorfüzet) megjelenítéséhez digitális üzemmódban. 22. OK Nyomja meg a menübeállítás meghatározásához. Nyomja meg egy adott menüről történő kiválasztáshoz vagy beállításhoz. Nyomja meg a csatornalista megjelenítéséhez program megtekintése közben. 23. I (információk) Nyomja meg a képernyő információk megjelenítéséhez. 24. RED/GREEN/YELLOW/BLUE Nyomja meg a teletext oldalszámok közvetlen kiválasztásához. 25. EXPAND Nyomja meg a teletext betűtípusainak felnagyításához. 26. SUB CODE Nyomja meg a teletext aloldalainak kiválasztásához. 27. (tartás) Nyomja meg a teletext aktuális oldalának képernyőn tartásához. 28. (index) Nyomja meg a teletext kezdőoldalára történő visszatéréshez. 29. Infravörös érzékelő ablak A távirányítóról sugárzott infravörös sugarakat érzékeli. 5 HU

5 A8C70EP_HU.book Page 6 Wednesday, April 2, :33 PM Az elemek behelyezése 1) Nyissa fel az elemtartó rekesz fedelét. 2) Helyezze be az R6 típusú ceruzaelemeket az elemtartó rekeszbe a polaritásjelzések (+/ ) szerint. A helytelen polaritással behelyezett elemek károsíthatják a távirányítót. 3) Zárja le a fedelet. 4) Ahhoz, hogy a fedél tökéletesen zárja a rekeszt, nyomja meg a fedél felső részét, amíg a helyére nem kattan. HÁTSÓ PANEL MEGJEGYZÉS: Az akkumulátorokat (behelyezett akkumulátorcsomagok vagy akkumulátorok) nem szabad kitenni szélsőséges hőnek, mint napsütésnek, tűznek vagy hasonlónak PC-IN RGB Y Pb COMPONENT Pr AUDIO L R 31 HDMI IN HDMI Y COMPONENT AUDIO Pb Pr L R 33 VIDEO AUDIO HEAD PHONE VIDEO L R S-VIDEO PC-IN SCART HEAD PHONE VIDEO AUDIO VIDEO L R S-VIDEO PC-IN SCART 30. PC-IN (RGB) bemeneti csatlakozó Csatlakoztassa a VGA-kábelt (kereskedelemben kapható) a számítógép monitor csatlakozójához. 31. HDMI-IN bemeneti csatlakozó Csatlakoztasson egy HDMI-kábelt (kereskedelemben kapható) a külső egység HDMI kimeneti csatlakozójához. 32. COMPONENT (Y/Pb/Pr) / AUDIO (L/R) bemeneti csatlakozók Csatlakoztasson komponens video és audio kábelt (kereskedelemben kapható) a külső eszköz komponens video és audio kimeneti csatlakozóihoz. 33. Antennabemeneti csatlakozó Csatlakoztasson egy RF-kábelt (kereskedelemben kapható) az antennához vagy a kábelegység RF-kimeneti csatlakozójához. 34. HEAD PHONE csatlakozó Csatlakoztasson egy fejhallgatót. 35. VIDEO bemeneti csatlakozó Csatlakoztasson egy videokábelt (kereskedelemben kapható) a külső egység videokimeneti csatlakozójához. 36. AUDIO (L/R) bemeneti csatlakozók Csatlakoztasson egy audiokábelt (kereskedelemben kapható) a külső egység kimeneti csatlakozójához. MEGJEGYZÉS: Az AUDIO (L) csatlakozó csak monó bemenetet biztosít. A hang mindkét hangszórón keresztül hallható. Ezt a csatlakozót csak monó audioeszközhöz használja. 37. S-VIDEO bemeneti csatlakozó Csatlakoztasson egy S-video kábelt (kereskedelemben kapható) a külső egység S-video kimeneti csatlakozójához. 38. PC-IN (audio) bemeneti csatlakozó Csatlakoztassa a min csatlakozós audiokábelt (kereskedelemben kapható) a számítógép vonalbemeneti csatlakozójához. 39. SCART csatlakozó Csatlakoztasson scart-kábelt (kereskedelemben kapható) a külső egység scart csatlakozójához. HU 6

6 A8C70EP_HU.book Page 7 Wednesday, April 2, :33 PM ELŐKÉSZÜLETEK A HASZNÁLATHOZ Antenna csatlakozás UHF A TV-készülék hátlapja RF-kábel (nincs a csomagban) VHF VHF/UHF KEVERÖ Külső csatlakoztatás [HDMI CSATLAKOZTATÁS] A HDMI-csatlakozás a legjobb képminőséget nyújtja. A HDMI (High Definition Multimedia Interface) segítségével a high definition video és a több csatornás digitális audio egyetlen kábelen vihető át. Csatlakoztassa a videokészüléket HDMI kimeneti csatlakozóját a TV-készülék HDMI-IN csatlakozójához. Használjon HDMIkábelt (kereskedelemben kapható). A TV-készülék hátlapja Az antennacsatlakozóhoz 1) Helyezze az RF-kábel (kereskedelemben kapható) csatlakozóját a TV-készülék hátoldalán lévő antenna csatlakozóba. 2) Csatlakoztassa a TV-készüléket a fali aljzathoz. 3) Az előlapon lévő STAND BY/POWER kijelző vörösen világít. Nyomja meg a [Q (készenlét-bekapcsolva)] gombot a TV-készülék bekapcsolásához. HDMI OUT HDMI kábel (nincs a csomagban) A HDMI kimeneti csatlakozóhoz A HDMI-IN csatlakozóhoz MEGJEGYZÉS: Ez a TV-készülék 480i / 480p / 576i / 576p / 720p / 1080i videojelek, és 32 khz / 44,1 khz / 48 khz audiojelek vételére képes. Ez a TV-készülék csak 2 csatornás audiojelet vesz (LPCM). A csatlakoztatni kívánt eszköz digitális audio kimenetéhez a PCM lehetőséget kell választania. Győződjön meg róla, hogy az eszköz kiviszi-e a digitális audiot. Az audiokimeneten néha nincs hang, ha például a Bitstream üzemmódot stb. választja. [SCART CSATLAKOZTATÁS] A scart csatlakozás jobb képminőséget biztosít. Csatlakoztassa a videokészülék scart csatlakozóját a TV-készülék SCART-csatlakozójához. Használjon a kereskedelmi forgalomban kapható scart kábelt. A scart csatlakozóhoz A TV-készülék hátlapja A SCART csatlakozóhoz AD ONE VIDEO AUDIO VIDEO L R S-VIDEO P SCART scart kábel (nincs a csomagban) 7 HU

7 A8C70EP_HU.book Page 8 Wednesday, April 2, :33 PM [COMPONENT CSATLAKOZTATÁS] A komponens csatlakozás jobb képminőséget biztosít. 1) Csatlakoztassa a videokészüléke component video kimeneti csatlakozóit ( Y, Pb, Pr ) a TV-készülék COMPONENT video ( Y, Pb, Pr ) bemeneti csatlakozóihoz. Használjon a kereskedelmi forgalomban kapható komponens video kábelt. 2) Csatlakoztassa a videokészülék audio kimeneti csatlakozóit a TV-készülék AUDIO (L/R) bemeneti csatlakozójához. Használjon a kereskedelmi forgalomban kapható audio kábelt. [VIDEO CSATLAKOZTATÁS] A Video csatlakozás szabványos képminőséget biztosít. 1) Csatlakoztassa a videokészüléke video kimeneti csatlakozóját a TV-készülék VIDEO bemeneti csatlakozójához. Használjon a kereskedelmi forgalomban kapható videokábelt. 2) Csatlakoztassa a videokészülék audio kimeneti csatlakozóit a TV-készülék AUDIO (L/R) bemeneti csatlakozójához. Használjon a kereskedelmi forgalomban kapható audio kábelt. A COMPONENT video kimeneti csatlakozókhoz komponens (component) videokábel (nem tartozék) audio kábel (nincs a csomagban) A AUDIO bemeneti csatlakozkhoz Az audio kimeneti csatlakozókhoz Y Pb COMPONENT Pr A TV-készülék A AUDIO hátlapja bemeneti csatlakozkhoz audio kábel (nincs a csomagban) A COMPONENT video bementi csatlakozókhoz AUDIO L R AUDIO OUT Az audio kimeneti csatlakozókhoz VIDEO OUT A VIDEO bemeneti csatlakozhoz A video kimeneti csatlakozóhoz video kábel (nincs a csomagban) A TV-készülék hátlapja AD ONE VIDEO AUDIO VIDEO L R S-VIDEO P SCART MEGJEGYZÉS: Ez a TV-készülék 480i / 480p / 576i / 576p / 720p / 1080i videojelek vételére képes. [S-VIDEO CSATLAKOZTATÁS] Az S-video csatlakozás jó képminőséget biztosít. 1) Csatlakoztassa a videokészüléke S-video kimeneti csatlakozóját a TV-készülék S-VIDEO bemeneti csatlakozójához. Használjon a kereskedelmi forgalomban kapható S-video kábelt. 2) Csatlakoztassa a videokészülék audio kimeneti csatlakozóit a TV-készülék AUDIO (L/R) bemeneti csatlakozójához. Használjon a kereskedelmi forgalomban kapható audio kábelt. audio kábel (nincs a csomagban) A AUDIO bemeneti csatlakozkhoz A TV-készülék hátlapja [PC CSATLAKOZTATÁS] Ha a TV-készüléket a számítógéphez csatlakoztatja, a TVkészüléket számítógépes monitorként használhatja. 1) Csatlakoztassa a számítógép monitor csatlakozóját ennek az egységnek a PC-IN (RGB) csatlakozójához. Használjon VGA-kábelt (a kereskedelmi forgalomban kapható). 2) Csatlakoztassa a számítógép audio kimeneti csatlakozóját ennek az egységnek a PC-IN (Audio) csatlakozójához. Használjon mini-plug audio kábelt (a kereskedelmi forgalomban kapható). A TV-készülék hátlapja AUDIO OUT VIDEO OUT S-VIDEO OUT VGA kábel (nincs a csomagban) A PC-IN csatlakozóhoz Az S-video kimeneti csatlakozóhoz Az audio kimeneti csatlakozókhoz HEAD PHONE VIDEO AUDIO VIDEO L R S-VIDEO PC-IN SCART A monitor csatlakozóhoz A PC-IN (audio) csatlakozóhoz S-video kábel (nincs a csomagban) A S-VIDEO bemeneti csatlakozhoz MEGJEGYZÉS: Ha egyidejűleg az S-VIDEO csatlakozóhoz és a VIDEO csatlakozóhoz is csatlakoztat valamilyen eszközt, akkor az S-video csatlakoztatás élvez elsőbbséget. mini-plug audio kábel (nincs a csomagban) Az audio vonalkimeneti csatlakozóhoz S-VIDEO PC-IN HU 8

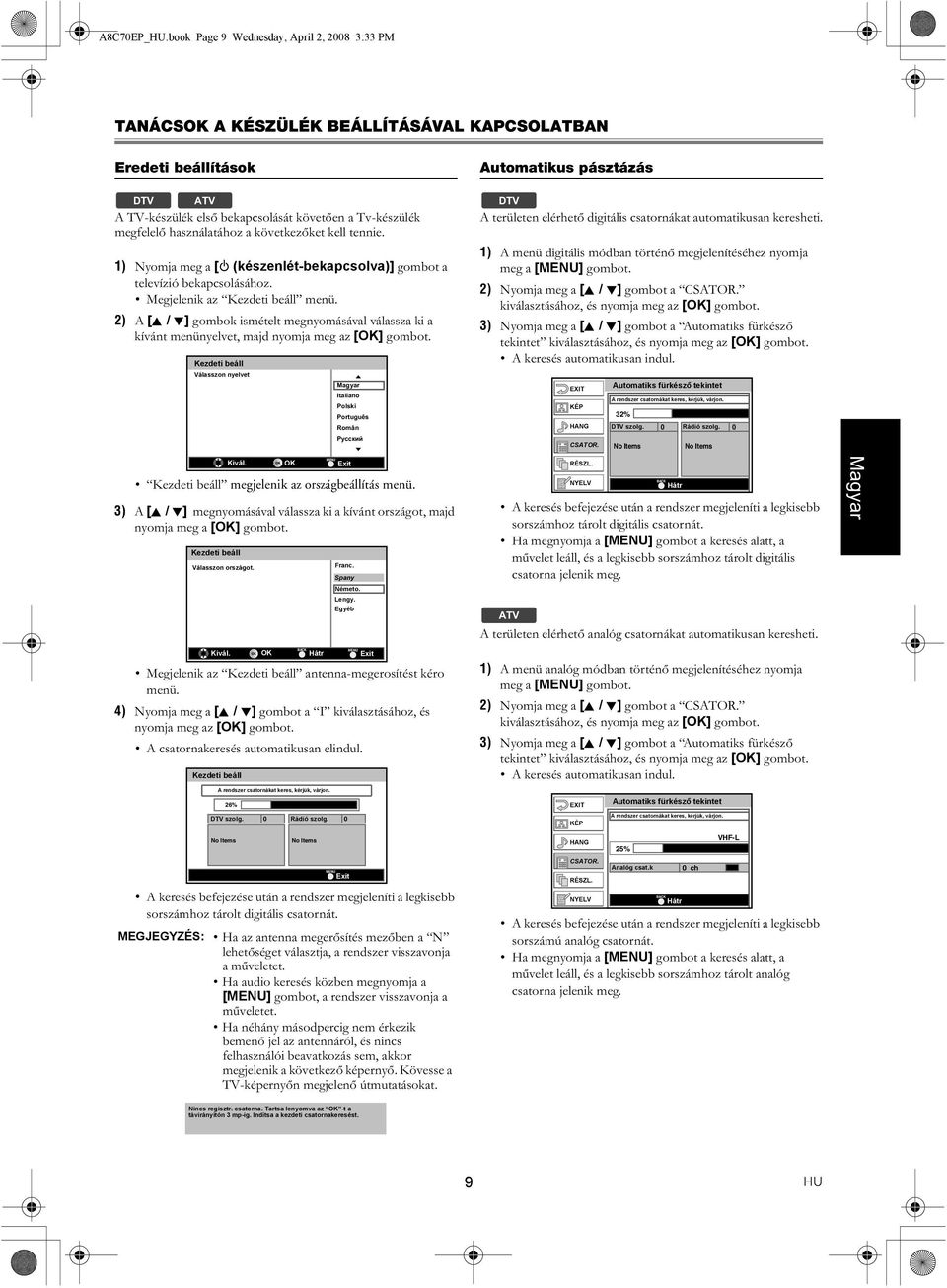

8 A8C70EP_HU.book Page 9 Wednesday, April 2, :33 PM TANÁCSOK A KÉSZÜLÉK BEÁLLÍTÁSÁVAL KAPCSOLATBAN Eredeti beállítások A TV-készülék első bekapcsolását követően a Tv-készülék megfelelő használatához a következőket kell tennie. 1) Nyomja meg a [Q (készenlét-bekapcsolva)] gombot a televízió bekapcsolásához. Megjelenik az Kezdeti beáll menü. 2) A [K / L] gombok ismételt megnyomásával válassza ki a kívánt menünyelvet, majd nyomja meg az [OK] gombot. Kezdeti beáll Válasszon nyelvet Italiano Polski Português Român Automatikus pásztázás A területen elérhető digitális csatornákat automatikusan keresheti. 1) A menü digitális módban történő megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a 3) Nyomja meg a [K / L] gombot a Automatiks fürkésző tekintet A keresés automatikusan indul. Automatiks fürkésző tekintet A rendszer csatornákat keres, kérjük, várjon. 32% szolg. No Items 0 Rádió szolg. No Items 0 MENU Kivál. OK Exit Kezdeti beáll megjelenik az országbeállítás menü. 3) A [K / L] megnyomásával válassza ki a kívánt országot, majd nyomja meg a [OK] gombot. Kezdeti beáll Válasszon országot. Franc. Spany Németo. Lengy. Egyéb A keresés befejezése után a rendszer megjeleníti a legkisebb sorszámhoz tárolt digitális csatornát. Ha megnyomja a [MENU] gombot a keresés alatt, a művelet leáll, és a legkisebb sorszámhoz tárolt digitális csatorna jelenik meg. A területen elérhető analóg csatornákat automatikusan keresheti. Hátr MENU Kivál. OK Hátr Exit Megjelenik az Kezdeti beáll antenna-megerosítést kéro menü. 4) Nyomja meg a [K / L] gombot a I kiválasztásához, és nyomja meg az [OK] gombot. A csatornakeresés automatikusan elindul. Kezdeti beáll A rendszer csatornákat keres, kérjük, várjon. 26% 1) A menü analóg módban történő megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a 3) Nyomja meg a [K / L] gombot a Automatiks fürkésző tekintet A keresés automatikusan indul. Automatiks fürkésző tekintet szolg. 0 Rádió szolg. 0 A rendszer csatornákat keres, kérjük, várjon. No Items No Items A keresés befejezése után a rendszer megjeleníti a legkisebb sorszámhoz tárolt digitális csatornát. MEGJEGYZÉS: Ha az antenna megerősítés mezőben a N lehetőséget választja, a rendszer visszavonja a műveletet. Ha audio keresés közben megnyomja a [MENU] gombot, a rendszer visszavonja a műveletet. Ha néhány másodpercig nem érkezik bemenő jel az antennáról, és nincs felhasználói beavatkozás sem, akkor megjelenik a következő képernyő. Kövesse a TV-képernyőn megjelenő útmutatásokat. MENU Exit 25% Analóg csat.k 0 ch VHF-L A keresés befejezése után a rendszer megjeleníti a legkisebb sorszámú analóg csatornát. Ha megnyomja a [MENU] gombot a keresés alatt, a művelet leáll, és a legkisebb sorszámhoz tárolt analóg csatorna jelenik meg. Hátr Nincs regisztr. csatorna. Tartsa lenyomva az OK -t a távirányítón 3 mp-ig. Indítsa a kezdeti csatornakeresést. 9 HU

9 P A8C70EP_HU.book Page 10 Wednesday, April 2, :33 PM Kézi keresés Kézi keres. A digitális csatornák kézzel és egyenként is beállíthatók. 1) A menü digitális módban történő megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a 3) Nyomja meg a [K / L] gombot a Kézi keres. 4) Nyomja meg a [s / B] gombot keresni kívánt csatornaszám kiválasztásához. A hangolóegység automatikusan elkezdi az előre vagy visszafele történő keresést. Ha a rendszer csatornát talál, a keresés leáll. Kézi keres. Csatornaszám Jelerősség 5) Nyomja meg a [MENU] gombot a kilépéshez. Az analóg csatornák kézzel és egyenként is beállíthatók. 1) A menü analóg módban történő megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a 3) Nyomja meg a [K / L] gombot a Kézi keres. 4) Nyomja meg a [s / B] gombot keresni kívánt csatornaszám kiválasztásához. 5) Nyomja meg a [K / L] gombot a Frekvenc. kiválasztásához. 6) A frekvencia beállításához nyomja meg a [a számgombokat] gombot. 24 kiválasztásához először írja be: [0], majd nyomja meg a [2] és a [4] gombot. 7) Nyomja meg a [s / B] gombot a keresés megkezdéséhez. A hangolóegység automatikusan elkezdi az előre vagy visszafele történő keresést. Ha a rendszer csatornát talál, a keresés leáll. 21% 8) Nyomja meg a [K / L] gombot a Színrendszer 9) A [K / L] gombok segítségével válassza ki a rendszert ( Pal, SECAM ) majd nyomja meg az [OK] gombot. Now Max k. Cs. vált. OK Hátr Kézi keres. Csator. Frekvenc. Színrendszer Hangrendszer P MHz Pal B/G 10) Nyomja meg a [K / L] gombot a Hangrendszer 11) A [K / L] gombok segítségével válassza ki a rendszert majd nyomja meg az [OK] gombot. pl.) A Színrendszer SECAM 12) Nyomja meg a [MENU] gombot a kilépéshez. A nyelv kiválasztása Csator. Frekvenc. Színrendszer Hangrendszer Kézi korr. keres. Csator. Frekvenc. Színrendszer Hangrendszer Pal SECAM Kiválaszthatja a fő nyelvet. 1) A menü megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a kiválasztásához, 3) Nyomja meg a [K / L] gombot a kívánt elem kiválasztásához, 4) A [K / L] gombok ismételt megnyomásával válassza ki a kívánt menünyelvet, majd nyomja meg az [OK] gombot. Beáll Menü nyelve Előző audio nyelv Előző felirat nyelv 5) Nyomja meg a [MENU] gombot a kilépéshez. MEGJEGYZÉS: Előző audio nyelv és Előző felirat nyelv csak digitális üzemmódban elérhető. Program megtekintése közben a nyelvet könnyedén módosíthatja az [AUDIO MODE] mód használatával (ha elérhető). Program megtekintése közben a feliratnyelvet könnyedén módosíthatja a [ (felirat)] mód használatával (ha elérhető). L L' B/G D/K Angol Franc. Franc. HU 10

10 A8C70EP_HU.book Page 11 Wednesday, April 2, :33 PM Országbeállítás Színrendszer A csatornákat a kiválasztott ország szerint választhatja ki. 1) A menü megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a kíválasztásához, 3) Nyomja meg a [K / L] gombot a Ország kíválasztásához, 4) A [K / L] megnyomásával válassza ki a kívánt országot, majd nyomja meg a [OK] gombot. Részl. Beáll. zár PC beáll. Időzóna CI menü Transzpar. Ország Gyári beállítás Franc. Spany Németo. Lengy. Egyéb 5) Nyomja meg a [K / L] gombot a kilépéshez. A TV színrendszert videó vagy scart üzemmódban valtoztathatja meg. A TV-rendszer módosításához nyomja meg a [COLOR SYSTEM] gombot. [COLOR SYSTEM], minden egyes megnyomásakor a tvképernyő az alábbiak szerint változik. AUTO, PAL, SECAM,NTSC MEGJEGYZÉS: Ha az Auto opciót választja a [COLOR SYSTEM], megnyomásával, akkor a tv-készülék automatikusan kiválasztja a rendszert a külső eszközökből érkező bemeneti jel. Teletext A teletext információkat a TV-csatornákkal együtt hívhatja be. 1) Nyomja meg a [ (szöveg)] gombot a teletext-dekóder bekapcsolásához. Megjelenik a teletext információ. További oldalak kiválasztásához nyomja meg a [a számgombokat] vagy [K / L] gombot. 2) Nyomja meg a [ (szöveg)] gombot újra a teletext áttetsző módban történő megjelenítéséhez. MEGJEGYZÉS: A betűkészletek felnagyításához nyomja meg az [EXPAND] gombot. A teletext aloldalainak a kiválasztásához nyomja meg a [SUB CODE] gombot. A tévéképernyő alsó részén látható teletextoldalak közvetlen kiválasztásához használja a [RED/GREEN/YELLOW/ BLUE] gombokat. Rejtett információ előhívásához nyomja meg a [REVEAL] gombot. Az aktuális oldal képernyőn tartásához nyomja meg a [ (tartás)] gombot. A kezdőoldalra történő visszatéréshez nyomja meg az [ (index)] gombot. 3) Nyomja meg a [ (szöveg)] gombot a teletext-dekóder kikapcsolásához. 11 HU

11 A8C70EP_HU.book Page 12 Wednesday, April 2, :33 PM MŰVELETEK Tévéműsor megtekintése Csatorna kiválasztásához Nyomja meg a [MODE (DVB/ANA)] gombot a digitális vagy analóg mód kiválasztásához. Nyomja meg többször a [ / (prog.)] gombokat a kívánt csatorna kiválasztásához. A leggyorsabb eredmény érdekében a [a számgombokat] segítségével háromjegyű számként adja meg a csatornaszámokat. Pl. ha ki szeretné választani a 24. csatornát, először nyomja meg a [0]., majd a [2]. és a [4]. gombot 3 másodpercen belül. Nyomja meg többször a [ / (prog.)] gombokat a kívánt csatorna kiválasztásához. A leggyorsabb eredmény érdekében a [a számgombokat] segítségével kétjegyű számként adja meg a csatornaszámokat. Pl. ha ki szeretné választani a 24. csatornát, először nyomja meg a [2]., majd a [4]. gombot 3 másodpercen belül. A hangerő beállításához A hangerő beállításához nyomja meg a [+/ (hangerő.)] gombot. A hangerő beállítása közben a hangerősávot láthatja. Hange. 20 Nyomja meg a [ (némítás)] gombot a hang be- vagy kikapcsolásához. Nyomja meg újból a [ (némítás)] vagy [+/ (hangerő.)] gombot az eredeti hangerő visszaállításához. Ném. Az elalvásidőzítő törlése Nyomja meg a többször a [SLEEP] gombot, amíg meg nem jelenik a Alvás Ki felirat. MEGJEGYZÉS: Ha a készüléket kihúzza a fali aljzatból, vagy ha áramszünet lép fel, az elalvási idő törlődik. A bemeneti mód átváltása A bemeneti módot digitálisra, analógra vagy külső bemeneti módra módosíthatja. Nyomja meg többször az [INPUT] gombot a bemeneti módok közötti váltáshoz. Digital channel Alvás Analogue channel PC HDMI Component SCART Az egyes bemeneti módokat a [BLUE] gomb segítségével is kiválaszthatja. 1) Nyomja meg a [BLUE] gombot. Megjelenik a Input választása menü. Input választása Video 4. SCART 5. Component 6. HDMI 7. PC Ki Video Elalvásidőzítő Egy beállított időtartam után a TV-készülék automatikusan kikapcsol. 1) Nyomja meg a [SLEEP] gombot. Megjelenik az elalvásidőzítő. 2) Nyomja meg többször a [SLEEP] gombot a kikapcsolási idő módosításához. Nyomja meg többször a [SLEEP] gombot a kikapcsolási idő módosításához. Alvás 30min. 2) A [K / L] gombok segítségével válassza ki a kívánt bemeneti módot, majd nyomja meg az [OK] gombot. MEGJEGYZÉS: Digitális csatorna megtekintéséhez válassza a lehetőséget. Analóg csatorna megtekintéséhez válassza az lehetőséget. A video vagy az S-VIDEO bemeneti csatlakozó használatához a TV-készüléken, nyomja meg a Video gombot. A SCART bemeneti csatlakozó használatához a TV-készüléken, nyomja meg a SCART gombot. A COMPONENT (Y/Pb/Pr) bemeneti csatlakozó használatához a TV-készüléken, nyomja meg a Component gombot. A HDMI-IN bemeneti csatlakozó használatához a TV-készüléken, nyomja meg a HDMI gombot. A PC-IN (RGB) bemeneti csatlakozó használatához a TV-készüléken, nyomja meg a PC gombot. HU 12

12 A8C70EP_HU.book Page 13 Wednesday, April 2, :33 PM Az audio mód váltása Átválthat az audio módok között. Nyomja meg többször a [SOUND SELECT] gombot az elérhető audio csatornák közötti választáshoz. Képernyő-információ A műsorinformációkat tekintheti meg. Nyomja meg a [I (információk)] gombot. Megjelenik a képernyő-információ menü. STEREO bar. The Sounds Hit Music Special Characteristics : You're turned to the Sounds, keep it here for the biggest sounds around, it doesn't get fresher than this! Call now to select a video 09: :00-09:59 Angol SD 576i 4 : 3 STEREO Sztereó audiot visz ki bar. Bal audiot visz ki jobb. Jobb audiot visz ki MONO MONO Monó audiot visz ki Fő MONO jobb. Al Fő/Al 1 Csatornanév 2 Nézett program neve / ideje 3 Kategória neve 4 Programinformáció 5 Idő 6 Csatorna száma 7 Audio nyelve 8 Felbontás / formátum / TV képarány 9 TV / Rádió 10 Teletext 11 Zárolás állapota 12 Szülői értékelés 13 Fizetős TV 14 Felirat MEGJEGYZÉS: Ha a programinformáció több mint 4 sorból áll, a görgetéshez nyomja meg a [K / L] gombot. Fő Fő audiot visz ki Al Másodlagos audiot visz ki Fő/Al Fő és al audiot visz ki MONO Monó audiot visz ki 2 1 MONO 576i SD 4 : Csatorna száma 2 Audio mód 3 Felbontás / formátum / TV képarány Külső bemeneti módban a következő képernyő-információ jelenik meg. MEGJEGYZÉS: Az elérhető audio mód a programtól függően változhat. pl. SCART SCART 576i SD 4 : 3 Nyomja meg újból a [I (információk)] gombot, vagy a [] gombot a kilépéshez. A képernyő-információ menü néhány másodperc múlva eltűnik. 13 HU

13 A8C70EP_HU.book Page 14 Wednesday, April 2, :33 PM A képernyő megjelenítési üzemmódjának megváltoztatása A gomb segítségével kiválaszthatja az Önnek leginkább megfelelő képméretet, akár 4:3, akár 16:9 oldalarányú TV-műsor esetén. Nyomja meg a többször a [SCREEN MODE] gombot a megjelenítési mód átváltásához. Egyes műsoroknál előfordulhat, hogy nem tud váltani a megjelenítési módok között. 16:9-as videojel Full Kiterj Zoom Mozi 4:3-as videojel O.panel Full Full 16:9-as képet az eredeti méretben jelenít meg. 14:9 Mozi Zoom 16:9-es képe megjelenítése a maximális méretben a vízszintes és függőleges arány módosítása nélkül. Mozi Függőlegesen nyújtott kép megjelenítése. Wide Kiterj Vízszintesen nyújtott kép megjelenítése. PC-bemeneti jelhez O.panel Full O.panel 4:3-as képet az eredeti méretben jelenít meg. Az oldalsáv a képernyő mindkét szélén megjelenik. Full A rendszer a 4:3-as oldalarányú képet 16:9-es oldalarányú képként jeleníti meg. A képet a készülék a képernyő kitöltéséhez vízszintes irányban széthúzza. Mozi A rendszer a 4:3-as oldalarányú képet 16:9-es oldalarányú képként jeleníti meg. A képet a készülék a képernyő kitöltéséhez vízszintes és függőleges irányban széthúzza. Ez kivágja a kép felső és alsó részét. Wide A rendszer a 4:3-as oldalarányú képet 16:9-es oldalarányú képként jeleníti meg. A rendszer a kép közepét az eredeti helyén tartja, a széleit pedig széthúzza, kitöltve a képernyőt. 14:9 4:3-as képet 14:9-es képként jelenít meg. Az oldalsáv a képernyő mindkét szélén megjelenik. Dot by dot O.panel Arányosan nyújtott kép megjelenítése. Az oldalsáv a képernyő mindkét szélén megjelenik. Full A képernyő kitöltéséhez arányosan megnyújtott képet jelenít meg. Dot by dot Kép megjelenítése eredeti méretében. MEGJEGYZÉS: A O.panel a számítógép bemeneti képarányától függően nem mindig választható ki. HU 14

14 A8C70EP_HU.book Page 15 Wednesday, April 2, :33 PM Csatornalista Könnyen megtalálhat egy kívánt csatornát. 1) Nyomja meg az [OK] gombot műsor megtekintése közben. Megjelenik a csatornalista. Csatornalista- 18. The Sounds 19. Cinema 20. Drama 21. Today's News 22. The Musical 38. Motors Csatornaszerkesztés Kiválaszthat egy csatornát, módosíthatja a csatorna sorszámát, törölhet egy csatornát stb. 1) A menü megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a 3) Nyomja meg a [K / L] gombot a Csatornalista Csat. lista Csatornalista- 18. The Sounds Kivál. OK /Rádió Hátr 19. Cinema 20. Drama 21. Today's News 22. The Musical Csatornalista- P01.TV01 P01.TV01 P01.TV01 P02.TV02 P02.TV Motors Kivál. OK /Rádió Hátr 3) Nyomja meg a [K / L] gombot a Csatornalista Csat. lista Kivál. OK Hátr Csatornalista- P01.TV01 P01.TV01 P01.TV01 P02.TV02 P02.TV02 2) Nyomja meg a [K / L] gombot a megtekinteni kívánt csatorna kiválasztásához. 3) Nyomja meg az [OK] vagy [] gombot a kilépéshez. MEGJEGYZÉS: Szerkesztheti a csatornalistát. Lásd a Csatornaszerkesztés old.15 old.17. Kivál. Csatorna megtekintéséhez 4) Nyomja meg a [K / L] gombot a megtekinteni kívánt csatorna kiválasztásához, majd nyomja meg az [OK] gombot. A dekóder hozzárendelése OK Hátr Egyes tévéállomások kódolt jeleket sugároznak, amelyeket csak egy megvásárolt vagy bérelt dekóderrel lehet megtekinteni. Lehetőség van ilyen dekóder csatlakoztatására a TV-készülék SCART csatlakozójához. Az alábbi funkció automatikusan aktiválja a csatlakoztatott dekódert a csatornához. 4) Nyomja meg a [K / L] gombot annak a csatornának a kiválasztásához, amelyhez hozzá szeretné rendelni a dekódert, majd nyomja meg a [B] gombot. 5) Nyomja meg a [K / L] gombot a Dekóder kiválasztásához. 6) Nyomja meg az [OK] gombot a dekóder ki- vagy bekapcsolásához. megjelenik a csatorna bal oldalán. Csat. lista Csatornalista- P01.TV01 P01.TV01 P01.TV01 P02.TV02 P02.TV02 Kivál. 7) Nyomja meg a [MENU] gombot a kilépéshez. 15 HU OK Hátr

15 A8C70EP_HU.book Page 16 Wednesday, April 2, :33 PM A csatorna kihagyásához 4) Nyomja meg a [K / L] gombot a megtekinteni kívánt csatorna kihagyásához, majd nyomja meg a [B] gombot. 5) Nyomja meg a [K / L] gombot a Kih. kiválasztásához, és nyomja meg az [OK] gombot. megjelenik a csatorna bal oldalán. Pl. digitális Csatorna törléséhez 4) Nyomja meg a [K / L] gombot a törölni kívánt csatorna kiválasztásához, majd nyomja meg az [B] gombot. 5) Nyomja meg a [K / L] gombot a Töröl kiválasztásához, és nyomja meg az [OK] gombot. Megerősítést kérő ablak jelenik meg. Pl. digitális Csat. lista Csatornalista- 18. The Sounds 19. Cinema 20. Drama 21. Today's News 22. The Musical 38. Motors Csat. lista Csatornalista- 18. The Sounds 19. Cinema Szolg. törlése? 20. Drama 21. Today's News OK Hátr 22. The Musical 38. Motors Kivál. OK /Rádió Hátr Kivál. OK /Rádió Hátr 6) Nyomja meg a [MENU] gombot a kilépéshez. Az [ / (prog.)] használatakor a rendszer kihagyja a csatornát. Ha vissza szeretné vonni a mûveletet 4) Nyomja meg a [K / L] gombot az átugorni kívánt csatorna kiválasztásához, és nyomja meg a [B] gombot. 5) Nyomja meg a [K / L] gombot a Kih. kivalasztasahoz, es nyomja meg az [OK] gombot. eltűnik a képernyőről. A csatorna reteszeléséhez 4) Nyomja meg a [K / L] gombot a zárolni kívánt csatorna kiválasztásához, majd nyomja meg az [B] gombot. 5) Nyomja meg a [K / L] gombot a Zár kiválasztásához, és nyomja meg az [OK] gombot. Megjelenik a jelszóbeviteli mező. 6) Nyomja meg a [a számgombokat] gombokat a jelszóhoz tartozó 4-jegyű számok megadásához. megjelenik a csatorna bal oldalán. Pl. analóg Csat. lista P01.TV01 P01.TV01 P01.TV01 P02.TV02 P02.TV02 P02.TV02 Kivál. Csatornalista- OK Hátr 6) A megerősítéshez nyomja meg az [OK] gombot. A kiválasztott csatornát a rendszer törli a tárolt csatornák listájából. 7) Nyomja meg a [MENU] gombot a kilépéshez. A csatorna-sorrend kézzel történő módosítása 4) Nyomja meg a [K / L] gombot az áthelyezni kívánt csatorna kiválasztásához, majd nyomja meg a [B] gombot. 5) Nyomja meg a [K / L] gombot a Felfele vagy Lefele kiválasztásához, majd nyomja meg az [OK] gombot. A csatorna egy sorral fel vagy le kerül. Pl. analóg Csat. lista P01.TV01 P01.TV01 P02.TV02 P02.TV02 Kivál. Csatornalista- 6) Nyomja meg a [MENU] gombot a kilépéshez. OK Hátr Dekóder Kih. Zár Töröl Rend.Csatornaszám Rend.Frekvenc. Felfele Lefele 7) Nyomja meg a [MENU] gombot a kilépéshez. Zárolt csatorna kiválasztásakor a megtekintéshez jelszót kell megadnia. A zárolás feloldásához 4) Nyomja meg a [K / L] gombot a zárolt csatorna kiválasztásához, majd nyomja meg a [B] gombot. 5) Nyomja meg a [K / L] gombot a Nyit kiválasztásához, és nyomja meg az [OK] gombot. Megjelenik a jelszóbeviteli mező. 6) Nyomja meg a [a számgombokat] gombot a 4-jegyű számok megadásához. eltűnik a képernyőről. 7) Nyomja meg a [MENU] gombot a kilépéshez. HU 16

16 A8C70EP_HU.book Page 17 Wednesday, April 2, :33 PM A csatorna-sorrend automatikus módosítása 4) Nyomja meg a [B] gombot. 5) Nyomja meg a [K / L] gombot a Rend.LCN, Rend.Név Le vagy Rend.Név Fel kiválasztásához, majd nyomja meg az [OK] gombot. Rend.LCN Elhelyezés a csatornaszámokban. Rend.Név Le Rendezés betűrendes sorrendben (A-Z). Rend.Név Fel Rendezés betűrendes sorrendben (Z-A). EPG (Elektronikus programfüzet) Könnyen megtalálhat egy csatornát, és részletes csatornainformációkat tekinthet meg. Az EPG (Elektronikus műsorfüzet) TV-műsorokkal kapcsolatos információkat kínál. Nyomja meg a [GUIDE] gombot. Az EPG az alábbiak szerint is megjeleníthető. 1) A menü megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a 3) Nyomja meg a [K / L] gombot a EPG kiválasztásához, és nyomja meg az [OK] gombot. Megjelenik az EPG. Csat. lista Csatornalista- Rend.LCN 18. The Sounds Rend.Név Le 19. Cinema Rend.Név Fel 20. Drama Kih. 21. Today's News Töröl 22. The Musical Zár 38. Motors Felfele Lefele Kivál. OK /Rádió Hátr 1 3 EPG Thu 01/12/ :37 Special 09:00-09:59 BB Special: Mr.Smith introduces unseen items from previous programmes in the series and talks to expect Mrs. Cole about the history of BB House. Thu 01/12/ :30 10:00 10:30 The Sounds Hit Music Pick Up Number Cinema Special Our Home The Frying Winem Drama Drama's Today's News Daily News Morning News The Musical Triangle Dog&Cats 2 4 Old.+ Old.- Előző nap Másnap 6) Nyomja meg a [MENU] gombot a kilépéshez. Kivál. Visszavon EPG részl. Hátr 4) Nyomja meg a [B] gombot. 5) Nyomja meg a [K / L] gombot a Rend.Csatornaszám vagy Rend.Frekvenc. kiválasztásához, majd nyomja meg az [OK] gombot. Rend.Csatornaszám Elhelyezés a csatornaszámokban. Rend.Frekvenc. Elrendezés csatornafrekvencia szerint. Csat. lista P01.TV01 P01.TV01 P02.TV02 P02.TV02 Kivál. Csatornalista- 6) Nyomja meg a [MENU] gombot a kilépéshez. OK Hátr Dekóder Kih. Zár Töröl Rend.Csatornaszám Rend.Frekvenc. Felfele Lefele 1 Programinformáció 2 Kép ablak 3 Csatornalista 4 Programlista Nyomja meg a [K / L / s / B] gombot egy programhely kiválasztásához. Nyomja meg a [RED] vagy [GREEN] gombot a lista görgetéséhez fel vagy le. Az előző/következő napra vonatkozó programlista megjelenítéséhez nyomja meg a [YELLOW] vagy [BLUE] gombot. Nyomja meg az [OK] gombot a kiválasztott program megtekintéséhez (ha elérhető). Válassza ki a programot, majd nyomja meg a [I (információk)] gombot sokkal részletesebb programinformáció megjelenítéséhez. EPG részl. 09:00-09:59 Cinema BB Special: Mr.Smith introduces unseen items from previous programmes in the series and talks to expect Mrs. Cole about the history of BB House. Kivál. EPG Hátr Nyomja meg az [GUIDE] vagy [] gombot a kilépéshez. 17 HU

17 A8C70EP_HU.book Page 18 Wednesday, April 2, :33 PM EGYÉB BEÁLLÍTÁSOK Képbeállítás A képbeállításokat egyéni preferenciák alapján végezheti el. A képmenüből történő kilépés után ezek a beállítások automatikusan tárolódnak. Visszaállít Nyomja meg a [K / L] gombot a Reset kiválasztásához, majd nyomja meg az [OK] gombot a képbeállítások alapértelmezettre állításához. 1) A menü megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a kiválasztásához, és nyomja meg az [OK] gombot. 3) A [K / L] gombok segítségével válassza ki a kívánt elemet, majd nyomja meg az [OK] gombot. 4) Állítsa be a képminőséget. Visszaállít A funkció visszaigazítja a szabályozást jelenlegi képes módról gyárban szabályzott módra. Mégsem Reset Kép mód A [K / L] gombok segítségével válassza ki a kívánt beállítást ( Standard, Dinam., Film, Hír. ) majd nyomja meg az [OK] gombot. Színmélys. A [K / L] gombok segítségével válassza ki a kívánt beállítást ( Hűv., Seml., Mel. ), majd nyomja meg az [OK] gombot. kép Kép mód Fényerőss. Kontr. Szín Szín Élesség Visszaállít Színmélys. Hátsó fény Standard Dinam. Film Hír. kép Kép mód Fényerőss. Kontr. Szín Szín Élesség Visszaállít Színmélys. Hátsó fény Hűv. Seml. Mel. Fényerőss., Kontr., Szín, Szín, Élesség A beállításhoz nyomja meg a [s / B] gombot. Beállítás [s] [B] Fényerőss. a fényerő Fényerőss. 30 csökkentéséhez Kontr. Kontr. Szín Szín Korr. Át OK OK 30 Korr. Át OK OK 30 Korr. Át OK OK a kontraszt csökkentéséhez színtelítettség csökkentése a fényerő növeléséhez a kontraszt növeléséhez színtelítettség növelése Hátsó fény Nyomja meg a [s / B] gombot a beállításhoz, majd nyomja meg az [OK] gombot. Hátsó fény Korr. 5) Nyomja meg a [MENU] gombot a kilépéshez. 0 OK OK Szín Szín 0 Korr. Át OK OK Élesség Élesség 30 Korr. Át OK OK vörös hozzáadása lágyítás zöld hozzáadása élesítés MEGJEGYZÉS: A [K / L] gombbal módosítsa az elemeket. A Szín csak akkor állítható, ha a csatlakoztatott külső eszköz NTSC-jeleket küld. HU 18

18 A8C70EP_HU.book Page 19 Wednesday, April 2, :33 PM Hangbeállítás A hangbeállításokat egyéni preferenciák alapján végezheti el. A hangmenüből történő kilépés után ezek a beállítások automatikusan tárolódnak. 1) A menü megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a kiválasztásához, 3) A [K / L] gombok segítségével válassza ki a kívánt elemet, majd nyomja meg az [OK] gombot. 4) Hangminőség beállítása. Zárolási beállítás Zárolhatja a csatornát szülői felügyelet beállításához a nem megfelelő program megtekintésének elkerüléséhez. 1) A menü megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a kiválasztásához, 3) Nyomja meg a [K / L] gombot a Beáll. zár kiválasztásához, 4) Nyomja meg a [a számgombokat] gombot a 4-jegyű számok megadásához. Szopr., Bass A beállításhoz nyomja meg a [s / B] gombot. Beáll. zár Beállítás [s] [B] Szopr. Szopr. 0 Korr. Át OK OK Bass Bass 0 Korr. Át OK OK csökkentés növelés MEGJEGYZÉS: A [K / L] gombbal módosítsa a beállítást. Jelszó megadása Pin-kód Ha nem állította be a jelszót, adja meg a 0000 számsort. 5) Nyomja meg a [MENU] gombot a kilépéshez. MEGJEGYZÉS: Ha a csatornakeresés közben zárolt csatornát talál, akkor meg kell adnia a jelszót. Hátr Visszaállít Nyomja meg a [K / L] gombot a Reset kiválasztásához, majd nyomja meg az [OK] gombot a hangbeállítások alapértelmezettre állításához. Visszaállít Hang beállítások visszaállítása a gyári beállításokra. Mégsem Reset Az új jelszó beállítása 5) Nyomja meg a [K / L] gombot a Jelszóvált.. kiválasztásához. 6) Nyomja meg a [a számgombokat] gombot a 4-jegyű számok megadásához. 7) Nyomja meg a [a számgombokat] gombot a 4-jegyű számok ismételt megadásához. Jelszóvált. Jelszó megadása Jelszó újra 5) Nyomja meg a [MENU] gombot a kilépéshez. Pin-kód Hátr A jelszó megadása után megjelenik a Beáll. zár menü. 8) Nyomja meg a [MENU] gombot a kilépéshez. A szülői felügyelet szintjének beállítása 5) Nyomja meg a [K / L] gombot a Szülői besor. kiválasztásához. 6) Nyomja meg a [K / L] gombot a kívánt szülői felügyelet szintjének kiválasztásához. Beáll. zár Szülői besor. Jelszóvált. Szabad ) Nyomja meg a [MENU] gombot a kilépéshez. 19 HU

19 A8C70EP_HU.book Page 20 Wednesday, April 2, :33 PM A számítógép beállítása Beállíthatja a számítógép képernyő-pozícióját, az órát és a fázist. Ellenőrizze, hogy a számítógép csatlakozik-e. 1) A menü megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a kiválasztásához, 3) Nyomja meg a [K / L] gombot a PC beáll. kiválasztásához, 4) A [K / L] gombok segítségével válassza ki a kívánt elemet, majd nyomja meg az [OK] gombot. 5) Módosítsa a beállításokat. Auto korr. Nyomja meg a [K / L] gombot a Korr. kiválasztásához, és nyomja meg az [OK] gombot. A rendszer automatikusan megadja a beállításokat. Vízszintes poz., Függőleges poz. A beállításhoz nyomja meg a [s / B] gombot. Beállítás [s] [B] Vízszintes poz. a számítógépes a számítógépes Vízsz. poz. 0 képernyő balra képernyő jobbra Korr. Át OK történő történő OK elmozdítása elmozdítása Függőleges poz. Függ. poz. 0 Korr. Át OK OK Auto korr. Ez a funkció automatikusan korrigálja a képelem helyzetét, idejét és fázisát. Mégsem Korr. a számítógépes képernyő lefele történő elmozdítása a számítógépes képernyő felfele történő elmozdítása Időzóna Az időzónát a lakhely szerint állíthatja be. 1) A menü megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a kiválasztásához, 3) Nyomja meg a [K / L] gombot a Időzóna kiválasztásához, 4) A [K / L] gombok segítségével válassza ki a kívánt időkülönbséget, majd nyomja meg az [OK] gombot. 5) Nyomja meg a [MENU] gombot a kilépéshez. Áttetszőség Beállíthatja a menü áttűnési szintjét. 1) A menü megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a kiválasztásához, 3) Nyomja meg a [K / L] gombot a Transzpar. 4) A [K / L] gombok segítségével válassza ki a áttűnési szintet, majd nyomja meg az [OK] gombot. Részl. Beáll. zár PC beáll. Időzóna CI menü Transzpar. Ország Gyári beállítás Részl. Beáll. zár PC beáll. Időzóna CI menü Transzpar. Ország Auto Gyári beállítás Óra, Fázis A beállításhoz nyomja meg a [s / B] gombot. Óra Óra Fázis Fázis 0 Beállítás [s] [B] Korr. Át OK OK 42 Korr. Át OK OK beállítási érték csökkentése 6) Nyomja meg a [MENU] gombot a kilépéshez. beállítási érték növelése MEGJEGYZÉS: A [K / L] gombbal módosítsa az elemeket. 5) Nyomja meg a [MENU] gombot a kilépéshez. Gyári beállítás Az összes beállítást a gyári alapértelmezett beállításokra állíthatja vissza. 1) A menü megjelenítéséhez nyomja meg a [MENU] gombot. 2) Nyomja meg a [K / L] gombot a kiválasztásához, 3) Nyomja meg a [K / L] gombot a Gyári beállítás 4) Nyomja meg a [K / L] gombot a Reset kiválasztásához, és nyomja meg az [OK] gombot. A rendszer az összes beállítást az alapértelmezett beállításra állítja. 5) Nyomja meg a [MENU] gombot a kilépéshez. HU 20

20 A8C70EP_HU.book Page 21 Wednesday, April 2, :33 PM KARBANTARTÁS A képernyő tisztítása Ha az LCD panel tisztításra szorulna, akkor pamut- vagy egyéb puha ruhával törölje le. A képernyő tisztítása előtt húzza ki a hálózati kábelt. Szerviz Ha az LCD színes tv üzemképtelenné válna, akkor ne próbálja saját maga megoldani a problémát. A készülék belsejében nincsenek a felhasználó által szervizelhető alkatrészek. Kapcsolja ki, húzza ki a tápkábelt, és szervizelésre vigye a készüléket a szervizközpontba. A készülékház tisztítása Törölje át az elülső panelt és a tv többi külső felületét langyos vízbe mártott, majd kicsavart puha ruhával. Soha ne használjon oldószert vagy alkoholt. Ne használjon rovarirtó sprayt a tv közelében. Az ilyen vegyszerek a velük érintkező felületek károsodását és elszíneződését okozhatják. PROBLÉMÁK - GYAKORI KÉRDÉSEK Egy-egy működési probléma néha könnyen megoldható látszólag nyilvánvaló, de gyakran figyelmen kívül hagyott lehetőségek ellenőrzésével. Mielőtt a szervizhez fordulna, ellenőrizze a következőket. Ezzel időt és pénzt takaríthat meg. GYORSSZERVIZ-ELLENŐRZŐLISTA LEHETSÉGES MEGOLDÁS PROBLÉMA A távirányító nem működik A képernyőn csíkok láthatók Torz a kép A kép függőleges irányban fut Nincsenek színek Egyes csatornákon gyenge a vétel Rossz minőségű kép Vonalak vagy csíkok a képben Szellemkép Életlen kép A hang rendben, a kép gyenge minőségű A kép rendben, a hang gyenge minőségű Nincs kép vagy hang Különböző színfoltok a képernyőn Fekete vagy fénylő pont a képernyőn Elfelejtettem a jelszót Próbáljon ki egy másik csatornát. Ha az rendben van, valószínűleg a csatorna nem megfelelő vételéről van szó. Be van dugva a tv hálózati kábelje? Van áram a fali aljzatban? A televízió [Q (készenlét-bekapcsolva)] gombja be van-e kapcsolva? Az antenna csatlakoztatva van a készülék hátoldalán lévő csatlakozóhoz? Ha külső antennát használ, ellenőrizze, nem szakadt-e el a vezeték. Ellenőrizze, nem zavarja-e valami a vételt a helyiségben. Kapcsolja ki a készüléket a [Q (készenlét-bekapcsolva)] gombbal, majd kb. egy perc múlva kapcsolja be újra. Állítson a SZÍN szabályzón. Állítson a KONTRASZT & FÉNYERŐ szabályzón. Ellenőrizze az elemeket a távirányítóban. A TV-t ne helyezze olyan készülékek közelébe, amelyek erős mágneses mezőt alakítanak ki maguk körül. Kapcsolja ki a készüléket a [Q (készenlét-bekapcsolva)] gombbal, majd kapcsolja be újra kb. 30 perccel később. A helyiség hőmérséklete túl alacsony. A háttérvilágítás élettartama körülbelül óra. A cseréhez forduljon a szervizközponthoz. Ilyen az LCD panel minősége. Állítsa vissza a gyári beállítást. Az ehhez tartozó jelszó a "0000". Lásd a "Gyári beállítás" részt itt: old HU

21 A8C70EP_HU.book Page 22 Wednesday, April 2, :33 PM SPECIFIKÁCIÓK Általános specifikációk Televízió-rendszer: PAL B/G TV standard PAL D/K TV standard SECAM L TV standard SECAM L' TV standard SECAM B/G TV standard SECAM D/K TV standard Csatlakozások Fejhallgató: 1/8 hüvelykes (3,5 mm) S-Video bemenet: Mini DIN 4-tűs csatlakozó, x 1 Videobemenet: RCA csatlakozó x 1 Audiobemenet: RCA csatlakozó x 4 PC-bemenet: D-Sub 15pin x 1 (RGB) Mini csatlakozó Ø3,5 mm x 1 (AUDIO) AUDIO/VIDEO: 21 tűs scart jack-dugó RGB bemenettel x 1 Komponens videobemenet: RCA csatlakozó x 3 Y : 1Vp-p x 1 Pb : 700mVp-p x 1 Pr : 700mVp-p x 1 HDMI bemenet: HDMI 19tűs x 1 Sztereó hangrendszer 2 hangszóró Hangkimenet: 1 W, 8 ohm x 2 Egyéb specifikációk Távirányító: Digitálisan kódolt infravörösrendszer Hálózati követelmények: V~, 50 Hz váltóáram Energiafogyasztás: 70 W LCD: 22" Méretek (M x Sz x V) (állvány nélkül): (állvánnyal): 405mm x 544mm x 97,5mm 450mm x 544mm x 190mm Súly: 5,5 kg A kivitel és a specifikáció előzetes értesítés és jogi kötelezettség nélkül változhatnak. HU 22

22 A8C70EP_HU.book Page 23 Wednesday, April 2, :33 PM MEGFELELŐSÉGI NYILATKOZAT Ez a termék megfelel a következő direktívák előírásainak EMC-Directive Low Voltage Directive Mi: Funai Europe GmbH Gasstrasse 18, Haus Hamburg / Germany 2004 / 108 / EC 2006 / 95 / EC EN55013: 2001+A1: 2003+A2: 2006 EN55020: 2002+A1: 2003+A2: 2005 EN : 2006 Class A EN : 1995+A1: 2001+A2: 2005 EN60065: 2002+A1: 2006 EN55022: 2006 Class B EN55024: 1998+A1: 2001+A2: 2003 kijelentjük, hogy az alábbi termék: LCD-televízió Modell LT6-M22BB/LT6-M22WB Márkanév: Funai megfelel a következő előírásoknak. Nyomtatva az EU-ban 23 HU
