1 Tartalomjegyzék Távirányító nyomógombjai LCD TV Elõkészületek Biztonsági elõírások Mielõtt bekapcsolja a TV-ét A TV BE/KI kapcsolása Menütérkép A menürendszer navigációja Menürendszer PC üzemmód Egyéb tuéajdonságok Teletext Periférikus készülékek csatlakoztatása Tanácsok Appendix A: AerialConnection Bfüggelék: PC bemenet tipikus képernyõ módok Periférikus készülékek csatlakoztatása Periférikus készülékek csatlakozói Specifikációk Magyar MACARCA UK-15 INCH 17MB21 34(WO

2 VOLUME P/CH MENU TV/AV Távirányító nyomógombjai = készenlét 0-9 = Direkt program SOURCE / AV = Külsõ forrás (TV, EXT1, EXT2, PC) ABC DEF GHI JKL MNO PQR STU VWX YZ / WIDE = Kibõvít / Képméret P<P / SWAP = elõzõ program / program csere PP = Személyes beállítások INFO =Információs AV SOURCE 0 INFO -/-- EXIT = Megmutat / PC I-II P/Ch+ = Program fel P/Ch-= Program le OK / SELECT = Rendben, rögzít,,, = Kurzor buton Menu = Menü ZÖLD =Oldal fel VÖRÖS = Oldal le = Idõ / Aloldal P/CH OK MENU WIDE P<P/SWAP TV/DTV GUIDE PP 17 / GUIDE = Index Oldal / = Frissít / Nincs funkció / = Tart / Nincs funkció KÉK SÁRGA / DTV = TV / Quit menu I-II = Mono/Sztereo - Dual A-B - + = Hangerõ fel / Hangerõ fel = Teletext = Mix, = Nincs funkció EXIT / -/- - = Nincs funkció = Némít LCD TV VOLUME P/CH MENU TV/AV - VOLUME + MENU STAND-BY - P/CH + TV/AV Magyar MACARCA UK-15 INCH 17MB21 35(WO

3 Elõkészületek A szellõztetés biztosítására hagyjon legalább 10 cm helyet szabadon a készülék körül. Bármilyen meghibásodás és veszélyes helyzet elkerülése végett, ne helyezzen semmiféle tárgyat a berendezés tetejére. Ez a felszerelés trópusi és/vagy mérsékelt éghajlati körülmények között is használható. Tulajdonságok Távirányítóval vezérelt színes televízió. 100 program tárolási lehetõség a VHF, UHF vagy kábel csatorna adókról. Kábelcsatornákra hangolható A TV vezérlése könnyebb annak menürendszerével. 1 eurocsatlakozó foglalattal rendelkezik külso berendezésekhez (mint pl. videó, videó játékok, audió berendezés, stb.) Sztereó hangrendszer (Német+Nicam). Teljes mûködésû Teletext Gyorsszöveg (7 oldal) TOP text Kedvenc csatorna Csatornazár Fejhallgató csatlakozás A.P.S. (Automatic Programming System/Automatikus programozási rendszer) Minden program elnevezhetõ Automata hangolás elõre vagy visszafele. Elalvás elõtti idõzítõ Gyerekzár Automatikus némítás, ha nincs vétel. NTSC Playback. AV bemenet bemenet egyaránt van Van egy VGA csatlakozója a külsõ berenezésekhez, mint például számítõgéphez. AVL (Automatikus hangerõkorlátozás) HA nincs jel, a TV 5 perc után automatikusan készenléti állapotra kapcsol PLL (Frequency Search/Frekvencia keresés) PC bemenet Dugómûködés Windows 9X, ME, 2000, XP esetén Audio kimenet Biztonsági elõírások Kérjük, a következõ biztonsági intézkedéseket alaposan olvassa el a biztonsága érdekében. 1.Áramforrás A TV-készülék csak V, 50 Hz-es váltóáramú konnektorról mûködtethetõ. Ellenõrizze, hogy a megfelelõ feszültség-beállítást választotta-e. 2.Hálózati kábel Ne helyezze a készüléket vagy bútort, stb., a tápkábelre (fõvezetékre), ne csípje be a kábelt! A hálózati kábelt a dugójánál fogva kezelje. Soha ne húzza ki a kábelt a vezetéknél fogva, és ne fogja meg a hálózati kábelt vizes kézzel, mert rövidzárlatot vagy áramütést okozhat. Soha ne csomózza össze a kábelt, és ne fûzze össze más kábelekkel. A hálózati kábelt olyan helyre kell helyezni, ahol nem léphetnek rá. A sérült hálózati kábel tüzet vagy áramütést okozhat. Ha a kábel megsérült, és ki kell cserélni, akkor azt csak szakképzett személy végezheti. 3.Pára és víz Ne használja a készüléket párás és nyirkos helyen (kerülje a fürdõszobát, konyhában a mosogatót és a mosógép közelségét). Ne tegye ki készüléket esõnek vagy víznek, mivel ez veszélyes lehet, és ne helyezzen folyadékkal töltött tárgyat, például virágvázát, a tetejére. Kerülje el a csepegést és fröcskölést. Ha valamilyen szilárd tárgy vagy folyadék kerül a készülékbe, húzza ki a hálózati csatlakozókábelt a konnektorból, majd ellenõriztesse szakemberrel, mielõtt tovább használná. 4. Tisztítás Mielõtt tisztítja, húzza ki a TV- készüléket a konnektorból. Ne használjon folyékony vagy aeroszolos tisztítót. Használjon puha és száraz ruhát. 5. Szellõzés A TV-készüléken található réseket és nyílásokat a szellõzés miatt tervezték, és ezek biztosítják a megbízható mûködést. A túlmelegedés elkerülése érdekében ezeket a nyílásokat soha nem szabad elzárni vagy lefedni. 6. Hõ és nyílt láng A készüléket ne tegye ki nyílt lángnak, valamint magas hõforrásnak, mint pl. elektromos fûtõtest. Ne helyezzen nyílt láng forrásokat, pl. égõ gyertyákat, a TV- készülék tetejére. Az akkumulátort ne tegye ki magas hõmérsékletnek, például napsütésnek, tûznek, vagy ehhez hasonlónak. Magyar MACARCA UK-15 INCH 17MB21 36(WO

4 7. Villámlás Vihar és villámlás esetén vagy ha szabadságra megy, húzza ki a hálózati kábelt a konnektorból. 8. Cserélhetõ alkatrészek Ha cserealkatrészekre van szüksége, gyõzõdjön meg arról, hogy a szerviz technikusa által használt cserealkatrészek megfelelnek a gyártó elõírásainak vagy az eredetihez hasonló elõírásokkal rendelkeznek. Az illetéktelen csere tüzet, áramütést vagy egyéb veszélyt okozhat. 9. Karbantartás A javítást mindig bízza szakemberre. Ne távolítsa el a fedelet, mert áramütést okozhat. 10. Hulladék-elhelyezés Utasítások a hulladék elhelyezéséhez: A csomagolás és csomagolási kiegészítõk újrafelhasználhatóak és fõként újra fel is kell használni. A csomagolási anyagokat, mint például a fólia táskát, a gyerekektõl távol kell tartani. Az elemet, beleértve a nehézfém-menteset is, nem szabad a háztartási hulladékok közé dobni. Kérjük, a használt elemtõl környezetbarát módon szabaduljon meg. Járjon utána az Ön lakhelyén alkalmazott jogi szabályozásoknak. A hideg katód fluoreszkáló lámpa az LCD panelben kis mennyiségben higanyt tartalmazhat. Kérjük, kövesse a helyi rendeleteket és korlátozásokat annak leselejtezésekor. 11. A készülék csatlakoztatásának megszüntetése A hálózati dugaszt a TV-készülék az áramforrástól való szétkapcsolására használhatja. 12. A fül- vagy fejhallgatóból való túlzott hangerõ halláskárosodást okozhat. 13. A sérülések elkerülése érdekében a készüléket biztonságosan kell a falhoz rögzíteni a telepítési utasításoknak megfelelõen, ha a falra rögzítik (ha ez lehetséges). A fõ kapcsolót a TV kikapcsolására használja az áramforrásból, és azonnal használható. Vigyázat: Sérülés megelõzése érdekében, ezt a készüléket a fölhöz/falhoz stabilan kell állítani, a beállítás útmutató szerint. Az LCD panel magas technológiával készült termék, milliónyi vékony film tranzisztorral, kituno részletes képet nyújt. Alkalmanként megjelenhet néhény nem muködo pixel a képernyon, kék, zöld vagy piros rögzített pontként. Kérem jegyezze meg, hogy ez nem befolyásolja a termék teljesítményét. Az áramellátás fő dugóját a készülék kikapcsolásához használják és ezért könnyedén működtethető marad. Magyar MACARCA UK-15 INCH 17MB21 37(WO

5 Mielõtt bekapcsolja a TV-ét Áramellátó csatlakozás FONTOS: A TV készüléket V AC mûködésre tervezték. Csatlakozások az Antenna bemeneti csatlakozóhoz Csatlakoztassa az antennát vagy kábel TV dugóját a TV hátulján elhelyezett RF bemeneti csatlakozóba, és csatlakoztassa a berendezésen elhelyezett TV kimeneti csatlakozóból kijövõ kábel dugót (VCR, DVB, stb.) szintén ehhez a csatlakozóhoz. A TV BE/KI kapcsolása A TV bekapcsolása: Az Ön TV-készüléke két lépésben kapcsolható be: 1- Csatlakoztassa a a tápkábelt V AC, 50Hz áramforráshoz, majd nyomja le a készenlét gombot. Ezt követõen a TV készénléti módra vált (opció). 2- A TV bekapcsolása a készenléti üzemmódból. Nyomja meg a számjegy gombot a távirányítón, így egy programszám ki van választva, vagy nyomja meg a " " vagy" " gombot a TV-n vagy nyomja meg a P- vagy P+ gombot a távirányítón, a legutolsónak kiválasztott mód van kiválasztva. Más módnál a TV bekapcsol. Ha elõször üzemelteti a TV-t, a következõ képernyõ jelenik meg: 75 VHF/UHF KÁBEL TV A TV HÁTULJA Elemek behelyezése a távirányítóba VIGYÁZAT : A távirányító tartalmazza az elemeket. Mûanyag védõberendezést kell használlni az elemek lecsatlakoztatásához az elemek élettartamának megvédése érdekében. Távolítsa el a mûanyag védõberendezést az elsõ használat ellõtt. Elemek behelyezése a távirányítóba Távolítsa el a távirányító hátoldalán az elemtartó fedelét, a fedélnek a jelzett résztõl gyengén fhátrafelétörténõ nyomásával. Tegyen be AAA-R03 vagy ekvivalens elemeket és helyezze vissza az elemtartó fedelét. További infomrációért nézze meg a z Installlálás fejezetet. A TV kikapcsolása. Nyomja le a (készenlét) gombot a távirányítón vagy a készenlét gombot a TV-n, hogy a TV a készenléti módra váltson. A TV áramtalanításához húzza ki a tápcsatlakozót a fali csatlakozóból. Megjegyzés: Távolítsa el az elemeket a távirányítóból, ha hosszabb ideig nem használja azt. Különben a távirányító tönkre mehet, ha az elemek kifolynak. Magyar MACARCA UK-15 INCH 17MB21 38(WO

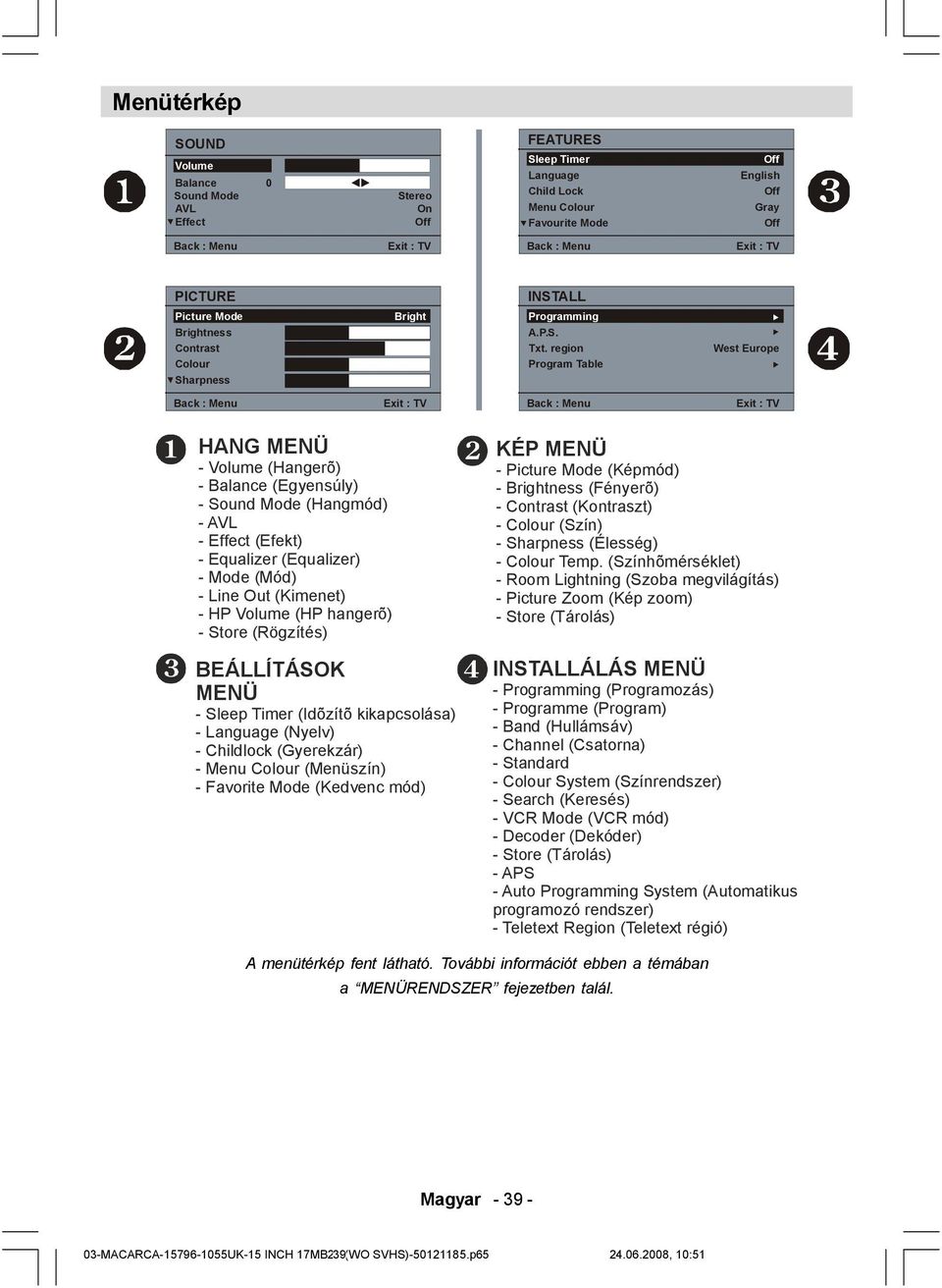

6 Menütérkép SOUND Volume Balance 0 Sound Mode AVL Effect Stereo On Off FEATURES Sleep Timer Language Child Lock Menu Colour Favourite Mode Off English Off Gray Off Back : Menu Exit : TV Back : Menu Exit : TV PICTURE Picture Mode Brightness Contrast Colour Sharpness Bright INSTALL Programming A.P.S. Txt. region Program Table West Europe Back : Menu Exit : TV Back : Menu Exit : TV HANG MENÜ - Volume (Hangerõ) - Balance (Egyensúly) - Sound Mode (Hangmód) - AVL - Effect (Efekt) - Equalizer (Equalizer) - Mode (Mód) - Line Out (Kimenet) - HP Volume (HP hangerõ) - Store (Rögzítés) BEÁLLÍTÁSOK MENÜ - Sleep Timer (Idõzítõ kikapcsolása) - Language (Nyelv) - Childlock (Gyerekzár) - Menu Colour (Menüszín) - Favorite Mode (Kedvenc mód) KÉP MENÜ - Picture Mode (Képmód) - Brightness (Fényerõ) - Contrast (Kontraszt) - Colour (Szín) - Sharpness (Élesség) - Colour Temp. (Színhõmérséklet) - Room Lightning (Szoba megvilágítás) - Picture Zoom (Kép zoom) - Store (Tárolás) INSTALLÁLÁS MENÜ - Programming (Programozás) - Programme (Program) - Band (Hullámsáv) - Channel (Csatorna) - Standard - Colour System (Színrendszer) - Search (Keresés) - VCR Mode (VCR mód) - Decoder (Dekóder) - Store (Tárolás) - APS - Auto Programming System (Automatikus programozó rendszer) - Teletext Region (Teletext régió) A menütérkép fent látható. További információt ebben a témában a MENÜRENDSZER fejezetben talál. Magyar MACARCA UK-15 INCH 17MB21 39(WO

7 A menürendszer navigációja A menü opciók kijelzése MENU OK TV/DTV A navigáció A választás jóváhagyása 1-Nyomja meg a MENU gombot a menü megjelenítéséhez. 2-Nyomja meg a vagy gombot az ikon kiválasztásához. Nyomja meg a gombot további opciókért. 3- Használlj a a vagy gombokat a kijelöléshez. 4- Nyomja meg a vagy gombokat a beállítások megváltoztatásához. Nyomja meg az OK gombot az alapértelmezettként való beálílításához. 5- A menübõl való kilépéshez vagy az almenüben való visszalépéshez nyomja meg a MENU gombot. Ezeket a magyarázatokat találhatja a menürendszerben a navigáció részben. A következõ részekben leírt opciók kiválasztásához, lásd. A Menürendszer navigációja részt. Menürendszer Hang menü Egyensúly / megnyomásával válassza ki az Egyensúlyt. Nyomja meg az / gombot az Egyensúly szintjének megváltoztatásához, ez -32 és 32 között állítható. Hangmód / megnyomásával válassza ki a Hang módot. Nyomja meg az / gombot, választhat Mono, Stereo, Dual I vagy Dual I I mód között, ha a kiválasztott csatorna támogatja azt a módot. AVL / megnyomásával válassza ki az AVL-t. Nyomja meg az / gombot az AVL ki- vagy bekapcsolásához. Efekt / megnyomásával válassza ki az Effektust. Nyomja meg az / gombot az Effektus ki- vagy bekapcsolásához. Equalizer / megnyomásával válassza ki az Equalizer. Nyomja meg az / gombot az Equalizer beállításához. Az equalizer menüben a módot megváltoztathatja flat-re, Speech-re, Music-ra, Personal-ra és Jazz-re. A kívánt frekvenciát az / gomb megnyomásával választhatja ki. És az / gombok megnyomásával csökkentheti vagy növelheti a frekvenciát. Megjegyzés: Az Equalizer menu beállítások csak akkor változtathatók meg ha a Hang mód beállítása Personal (személyes). Kimenet / megnyomásával válassza ki a kimenetet. Nyomja meg az / gombot a kimenet ki- vagy bekapcsolásához. Megjegyzés: HP hangerõ sáv nem használható, ha a kimenet be van kapcsolva. Tároló program / megnyomásával válassza ki a Tárolást. Nyomja meg az vagy OK gombot a beállítások elmentéséhez. A tárolva megjelenik a képernyõn. Hangerõ/HP Hangerõ Az / megnyomásával válassza ki a Hangerõ/ HP Hangerõ opciót. Nyomja meg az / gombot a kiválasztott opció szintjének megváltoztatásához. Magyar MACARCA UK-15 INCH 17MB21 40(WO

8 Kép menü Beállítások menü Az / gomb megnyomásával válassza ki az alábbi opciók egyikét: fényes, standard, lágy és személyes. Tippek: Az aktív ablak a gomb megnyomásával megváltoztatható. Fényerõ/Kontraszt/Szín/Élesség/Színárnyalat / megnyomásával válassza ki a kívánt opciót. Nyomja meg az / gombot a szint beállításához. Tippek: A színárnyalat megjelenik a kép menüben, amikor a TV egy NTSC jelet fogad. Színhõmérséklet / m e g n y o m á s á v a l v á l a s s z a k i a Színhõmérsékletet. Az / gomb megnyomásával válassza ki az alábbi opciók egyikét: Hideg, Normál és Meleg. Szoba megvilágítás / m e g n y o m á s á v a l v á l a s s z a k i a Szobamegvilágítást. Az / gomb megnyomásával, kiválaszthatja ezen opciók egyikét:normál, Világos és Mozi. Kép zoom / megnyomásával válassza ki a Kép zoomot. Nyomja meg az / gombot a kép zoom Auto, 4 : 3 és széles módra való megváltoztatásához. Tároló program / megnyomásával válassza ki a Tárolást. Nyomja meg az vagy OK gombot a beállítások elmentéséhez. A tárolva megjelenik a képernyõn. Idõzítõ kikapcsolása / megnyomásával válassza ki az Elalvásidõzítõ -t. Nyomja meg az / gombot az Elalvásidõzítõ bekapcsolásához: Az idõzítõt ki állapotba programozhatja, valamint 120 percre 10 percenként. Nyelv / megnyomásával válassza ki a Nyelv pontot. / megnyomásával állítsa be a nyelvet. Gyerekzár / megnyomásával válassza ki a Gyerekzár pontot. Nyomja meg az / gombot a Gyerekzár ki- és bekapcsolásához. Ha bekapcsolt állapotban van, a TV csak a távirányítóval irányítható. Ebben az esetben a készüléken található gombok, kivéve a készenléti üzemmód gomb, nem mûködnek. Ha ezen gombok valamelyikét megnyomja, a Gyermekzár Be jelenik meg a képernyõn. vagy Menüszín beállításához. / megnyomásával válassza ki a Menüszínt. Használja az / gombot a menü hátterének áttetszõ vagy nem áttetszõre való beállításához. Kedvenc mód / megnyomásával válassza ki a Kedvenc módot. Használja az / gombot a Kedvenc mód ki- és bekapcsolásához (Lásd. Csatorna lista menü kedvencek). Magyar MACARCA UK-15 INCH 17MB21 41(WO

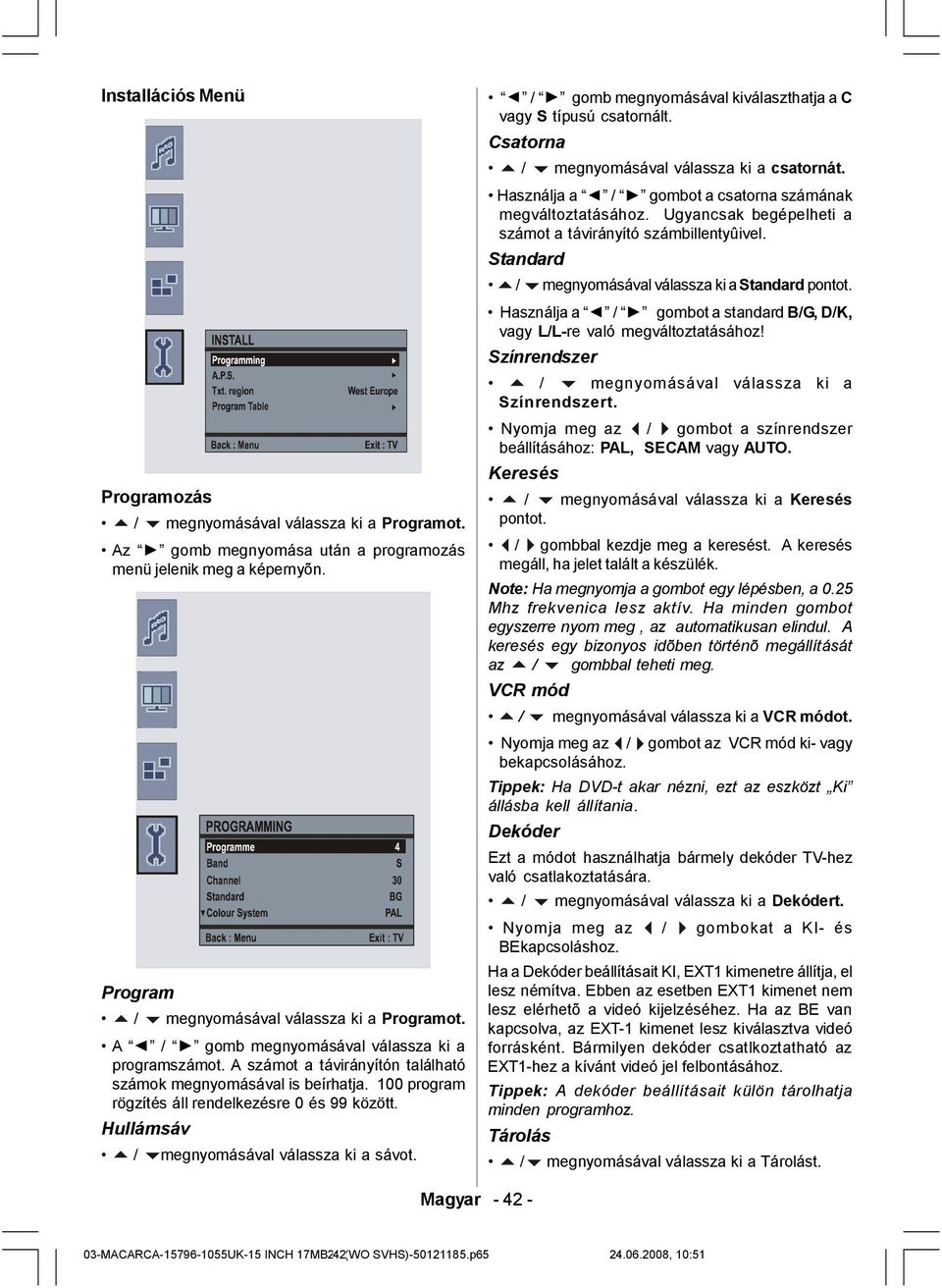

9 Installációs Menü Programozás / megnyomásával válassza ki a Programot. Az gomb megnyomása után a programozás menü jelenik meg a képernyõn. Program / megnyomásával válassza ki a Programot. A / gomb megnyomásával válassza ki a programszámot. A számot a távirányítón található számok megnyomásával is beírhatja. 100 program rögzítés áll rendelkezésre 0 és 99 között. Hullámsáv / megnyomásával válassza ki a sávot. / gomb megnyomásával kiválaszthatja a C vagy S típusú csatornált. Csatorna / megnyomásával válassza ki a csatornát. Használja a / gombot a csatorna számának megváltoztatásához. Ugyancsak begépelheti a számot a távirányító számbillentyûivel. Standard / megnyomásával válassza ki a Standard pontot. Használja a / gombot a standard B/G, D/K, vagy L/L-re való megváltoztatásához! Színrendszer / megnyomásával válassza ki a Színrendszert. Nyomja meg az / gombot a színrendszer beállításához: PAL, SECAM vagy AUTO. Keresés / megnyomásával válassza ki a Keresés pontot. / gombbal kezdje meg a keresést. A keresés megáll, ha jelet talált a készülék. Note: Ha megnyomja a gombot egy lépésben, a 0.25 Mhz frekvenica lesz aktív. Ha minden gombot egyszerre nyom meg, az automatikusan elindul. A keresés egy bizonyos idõben történõ megállítását az / gombbal teheti meg. VCR mód / megnyomásával válassza ki a VCR módot. Nyomja meg az / gombot az VCR mód ki- vagy bekapcsolásához. Tippek: Ha DVD-t akar nézni, ezt az eszközt Ki állásba kell állítania. Dekóder Ezt a módot használhatja bármely dekóder TV-hez való csatlakoztatására. / megnyomásával válassza ki a Dekódert. Nyomja meg az / gombokat a KI- és BEkapcsoláshoz. Ha a Dekóder beállításait KI, EXT1 kimenetre állítja, el lesz némítva. Ebben az esetben EXT1 kimenet nem lesz elérhetõ a videó kijelzéséhez. Ha az BE van kapcsolva, az EXT-1 kimenet lesz kiválasztva videó forrásként. Bármilyen dekóder csatlkoztatható az EXT1-hez a kívánt videó jel felbontásához. Tippek: A dekóder beállításait külön tárolhatja minden programhoz. Tárolás / megnyomásával válassza ki a Tárolást. Magyar MACARCA UK-15 INCH 17MB21 42(WO

10 Nyomja meg az vagy OK gombot a beállítások elmentéséhez. A tárolva megjelenik a képernyõn. A.P.S. / megnyomásával válassza ki az A.P. S.-t. Nyomja meg a gombot az A.P.S. menübe való belépéshez az. A.P.S. menü megjelenik a képernyõn. A.P.S. (Automatic Programming System/ Automatikus programozási rendszer) Ország Nyomja meg az / gombot az ország kiválasztásához. Ha vissza akarja vonni az A.P.S. mûködést, nyomja meg az TV gombot. Visszlépéshez nyomja meg a MENÜ gombot. Ha megnyomja az OK gombot az APS elindításához, minden tárolt program törlõdi, és a következõ képernyõ jelenik meg. Ha megnyomja az TV gombot, az A.P.S. mûködés leáll és a csatornatáblázat jelenik meg a képernyõn. Amíg az A.P.S. végére vár, a csatornatáblázat megjelenik a talált és telepített programokkal. Teletext régió / megnyomásával válassza ki a Teletext régiót. Az / gombbal az installálás menüben válassza ki a Teletext régiót. Öt opció közül lehet választani : Nyugat-Európa, Kelet-Európa, Török/Görög, Cirill és Arab/Héber. Menü installálása AV módokban A következõ képernyõ jelenik meg az installálás menüben: INSTALL Programming Txt. Region West Europe Back : Menu Exit : TV Programozás / megnyomásával válassza ki a Programozás módot. Az gomb megnyomása után a programozás menü jelenik meg a képernyõn. PROGRAMMING Colour System VCR Mode Store Back : Menu PAL Off Exit : TV Magyar MACARCA UK-15 INCH 17MB21 43(WO

11 Színstandard / megnyomásával válassza ki a Színstandardot. / gomb megnyomásával kiválaszthatja a C vagy S típusú színrendszert. Programtábla Program Table P01 BBC 1 P02 C 04 P03 P04 P05 P06 P07 P08 P09 P10 Delete Name P11 P12 P13 P14 P15 P16 P17 P18 P19 P20 Move A.P.S P01 Exit: TV A kurzor 4 irányba való mozgatásával akár 20 programot is elérhet egy idõben. Az oldalak le vagy felgörgetésével a navigációs gombok segítségével kiválaszthatja mindegyik programot TV módban (az AV mód kivételével). A kurzor akció eredményeként, a programválasztás automatikus lesz. Név Az adott program nevének megváltoztatásához, azt ki kell választani és meg kell nyomni a SÁRGA gombot A kiválasztott néven az elso betu elkezd villogni. Nyomja meg a / gombot a betû és a / gombot másik betû kiválasztásához. Az SÁRGA gomb megnyomásával rögzítheti a program beállításait. Áthelyezés: A navigációs gombokkal válassza ki azt a programot, amelyet be szeretne illeszteni. Nyomja meg a ZÖLD gombot. A navigációs gombokkal mozgassa a kiválasztott programot a kívánt programhelyre és nyomja meg ismét a ZÖLD gombot. Törlés A program törléséhez nyomja meg a PIROS gombot. A PIROS gomb újbóli megnyomása törli a programot a programlistáról, és az azt követo programok eggyel elorébb ugranak a listán. A.P.S. (Auto Programming System/ Automatikus programozási rendszer) Ha megnyomja a KÉK gombot az APS-hez, Automatikus programozási rendszer jelenik meg a képernyõn. Kedvenc mód: Több különbözõ csatornát is beállíthat kedvencként, és csak a kedvencek vezérelhetõk. Egy kedvenc beállításához nyomja meg a navigációs gombokat a csatorna kiválasztásához, majd nyomja meg a gombot. A kiválasztott csatorna megjenik a programtáblában ( ) jelellel a nevében, amely a kedvencek ikont jelképezi. Egy kedvenc eltávolításához, hajtsa végre ugyanezt a mûveletet. A kilépéshez nyomja meg a MENÜ gombot. PC üzemmód Installáció Kapcsolja ki a számítógépet és a tv-t mielott bárnilyen csatlakozást csinál. A PC felbontás beállítását végezze el, mielõtt azt a TV-hez kapcsolja. Lásd. a táblát a Függelék oldalon. Használja a 15-pin kijelzõkábelt a PC LCD TV-hez való csatlakoztatásához. Menûrendszer PC módban: Hang menõ/beállítások menü Az ebben a menüben található elemeket a Hang és Beállítások menüben vannak leírva a Menürendszerben. PC kép menü Az / gomb lenyomásával, válassza ki a második ikont. A PC kép menü megjelenik a képernyõn. Fényerõsség, kontraszt és színhõmérséklet beállításai lehetségesek ebben a menüben, lásd. a TV kép menüt a MENÜRENSZER -BEN. Geometria menü Az / gomb megnyomásával válassza ki a negyedik ikont. A geometria menü jelenik meg a képernyõn. Magyar MACARCA UK-15 INCH 17MB21 44(WO

12 Nyomja meg az OK gombot. Vigyázat Az Autó pozíció beállítás teljes képernyos nézet mellett javasolt a megfelelo beállítás érdekében. Hang PC módban Hang PC módban Csatlakoztassa a PC audio kimenetét a TV audio bemeneti dugaszához az audio kábel segítségével. Egyéb tuéajdonságok TV állapota A Programszám, a Program név, a Hangjelzõ és a Zoom mód a képernyõn láthatóak, amikor új programot választanak vagy megnyomják az gombot. Némítás jelzo Ez a képernyõ legfelsõ oldalában található, ha engedélyezett. H pozíció H (vízszintes) pozíció beigazítja a képet vízszintesen a képernyo jobb vagy bal oldalára. / megnyomásával válassza ki a H pozíciót. Használja az / gombot az érték beállításához. V pozíció A V (függoleges) pozíció beigazítja a képet függolegesen a képernyo tetejére vagy aljára. / megnyomásával válassza ki a V pozíciót. Használja az / gombot az érték beállításához. Óra Az óra beállítja a helyes interferenciát, amely mint függõleges sáv jelenik meg a pont m munkaigényes prezentációknál, mint a táblázatkezelõk vagy paragrafusok vagy kis betûs szövegek. Használja az / gombot az érték beállításához. Fázis A felbontástól és a scan frekvenciától függoen, amit bedugott a tv készülékbe, lehet, hogy zajos vagy elmosódott képet lát a képernyon. Ez esetben használja ezt a megoldást, egy tisztább kép érdekében. Használja az / gombot az érték beállításához. Autopozíció Ha megváltoztatja a képet vízszintesen vagy függõlegesen egy váratlan pozícióba, használja ezt az eszközt a kép automatikus megfelelõ helyre helyezéséhez. Az / gombok megnyomásával válassza az elem autopozícióját. A némítás törlésének két módja van; az elso alapján nyomja le a gombot, míg a második, ha növeli vagy csökkenti a hangerot. AV üzemmód Az AV gomb megnyomásával kapcsolhatja át TV-jét AV üzemmódba (kivéve, ha a Teletexten van). Ezen gomb mégegyszeri megnyomásával a TV-t az opcionális AV üzemmód egyikére kapcsolja:tv, EXT1, EXT2, PC. Az AV mód befejezéséhez nyomja meg a TV vagy a P+, P- gombot. Személyes beállítások Ezen gomb megnyomásával elfogadhatja az elõzõleg mentett beállításokat. Menürendszer AV módban SOURCE TV EXT1 EXT2 PC Hang/Kép/Beállítások/Installációs Menü Az ebben a menüben található elemeket a Hang, Kép, Beállítások és Installációs menüben vannak leírva a Menürendszerben. Magyar MACARCA UK-15 INCH 17MB21 45(WO

13 Teletext Megjeleníthet Teletext információkat a TV-n. Minden teletext dekóderrel rendelkezõ készülék tartalmaz egy információs oldalt (általában 100.oldal). A TV csatornától függõen a teletext különbözõ rendszereket közvetít. A távirányítón található színes gombok színe megegyezik a teletext láblécében található oldalak, vagy rovatok színével. Gyõzõdjön meg róla, hogy a TV helyes jelet fogad vagy következõ hibák léphetnek fel Ha négyszínû elemek jelennek meg az oldal alján a gyorsszöveg elérhetõ. A gyorsszöveg lehetõvé teszi egy-egy oldal gyors és egyszerû elérését. Nyomja meg a megfelelõ Speciális teletext funkciók Egy szöveges oldal kijelzése. A szöveg szolgáltatáshoz nyomja meg az. gombot. A normál nézethez való visszatéréshez nyomja meg újra. A program nem változtatható meg, amíg a szöveget nem törölte. Az oldal kiválasztásához nyomja meg a számjegy vagy a program gombokat (P+, P-). Az index oldal kiválasztásához nyomja meg a gombot. A program nézése közben is kijelezheti a szöveget, ehhez nyomja meg a gombot. Nyomja meg a gombot egyszer a lap felének kinagyításához, nyomja meg ismét a lap másik felének kinagyításához. Nyomja meg ismételten, és visszatér a normál mérethez. A rejtvények és játékok megfejtéséhez nyomja meg a gombot. Lehetõsége van egy oldal tartására. Nyomja meg a / gombot az oldal tartására. Addig tartja, amíg újra meg nem nyomja a gombot. Az alszámú oldalak egy nagy teletext oldal alfejezetei, egyszerre csak egy jelenítheto meg a képernyon. Az idõinfomáció a gomb megnyomása után lesz látható. Ha a program nem rendelkezik teletextel, az információt nem lehet kijelezni. Ha megnyomja a gombot teletext módban, a képernyõ két ablakban látható, az egyik a teletext-et mutatja, a másik az adott csatornát. Nyomja TV DTV gombot vagy gombot a teletext-bõl való kilépéshez. A kilépéhez nyomja meg a gombot. Megjegyzés: Ha a jel nem megfelelõ a teletext mód befejezõdik. Magyar Gyorsszöveg A TV készüléke támogatja a 7 oldalas teletext rendszert. Ha annak a 7 oldalnak a számát billentyûzzük be, ami a tárolóban található, a rendszer nem keresi a sugárzott mûsorban a kívánt oldalt, hanem elõhívja azt a memóriából. Ha a kiválasztott oldal nincs a memóriában, a rendszer keresni kezdi a kiválasztott olddalszámot és elmenti az 7 oldalt a memóriába, beleértve a kívánt oldalt, miután megtalálja azt. Nyomja meg a gombot, hogy a Teletext képernyõt egyesével elõre mozgassa. Nyomja meg a gombot, hogy a teletext képernyõt egyesével vissza mozgassa. Gyorsszöveg esetén A kívánt információ fejléce egy bizonyos színben kerülhet sugárzásra. Nyomja meg a megfelelõ PIROS, ZÖLD, SÁRGA vagy KÉK gombot, hogy a lényeges oldalt gyorsan elérje.. TOP text A TOP TEXT mód a mûsor sugárzásától függõen automatikusan aktiválódik Ha a TOP text adás elérhetõ, az állapot sorban színes gombok jelennek meg. Ha a TOP text adás nem elérhetõ, az állapotsor nem jelenik meg. Az információs fejléc színes dobozban lesz megtalálható. A Top módban az -P/CH vagy P/CH+ parancsokkal lekérhetõ az elõzõ, vagy következõ oldal igény szerint. Ha a TOP text adás nem elérhetõ, ezen a parancsoknak a mûködtetése esetén a kurzor körbejár. Például a 100-as oldal úgy tûnik, mintha eggyel nagyobb lenne, mint a 199. Periférikus készülékek csatlakoztatása A Scart csatlakozon keresztül A TV-nek 1 Scart csatlakozója van. Ha perifériákat akar csatlakoztatni (pl.videó, dekóder, stb.), amelyek rendelkeznek TV-hez való Scart dugóval, használhatja a TV SCART csatlakozóját is. Megjegyzés: Ha egy külsõ berendezést Scart csatlakozón keresztül csatlakoztat a csatlakozóba, a TV automatikusan AV üzemmódba kapcsol. Ha mindkét dugasz alkalmazva van, válassza a SCART1-et. Antenna bemeneten keresztül Ha a készülék, amelyet csatlakoztatni szeretne, nem rendelkezik Scart dugóval, csatlakoztassa azt a TV antenna bemenetéhez. 03-MACARCA UK-15 INCH 17MB21 46(WO

14 Ha a VCR antenna bemeneten keresztül csatlakozik, a 0 program használata ajánlott. Dekóder Ha van kábel TV elõfizetése, a szolgáltató egy dekódert alkalmaz, ez lehetõvé teszi az adók minõségi fogását. További információért forduljon az eladóhoz: Csatlakoztassa a dekódert egy antenna csatlakozóval a TV-hez Csatlakoztassa az antenna kábelt. Csatlakoztassa a dekódert egy antenna csatlakozóval a TV-hez Csatlakoztassa a dekódert a TV KÜLSÕ dugaszához az RCA kábellel. A dekóder SCART/RCA dugaszával jobb felbontási eredményeket érhet el. TV és videó felvevõ Csatlakoztassa az antennakábeleket. Jobb képminõséget érhet el, ha egy eurocsatlakozót csatlakoztat a SCART csatlakozóba. NTSC visszajátszása Csatlakoztassa az NTSC VCR lejátszót a TV Scart csatlakozójához. Majd, nyomja meg az AV gombot az EXT1 vagy kiválasztásához. Adottság másolása Forrás kiválasztása VCR felvételhez. Válassza a Tulajdonságok menüt Válassza a SCART1 kimenetet a / gomb megnyomásával. A kép másolásához, amely a hangolóról jön, válassza a SCART1-et. Fényképezõgép és videókamera Csatlakozás az AV bemenethez Csatlakoztassa a fényképezõgépet vagy kamerát az AV bemenethez a TV -n. Csatlakoztassa a készüléket a TV-hez a VIDEÓ (sárga), AUDIÓ R (piros) és AUDIÓ L (fehér) bemeneteken keresztül. A csatlakozókat azonos szín használatával kell csatlakoztatni. Dekóder csatlakoztatása a videó felvevõhöz Néhány videóberendezés speciális eurocsatlakozóval rendelkezik a dekóderhez. Csatlakoztassa az eurokábelt a dekóderen található eurocsatlakozóhoz és a videó különleges eurocsatlakozójához. Hivatkozzon a videó füzetére. Fülhallgató csatlakoztatása Használja a sztereó fejhallgató dugót a TV-n a fejhallgató csatlakoztatásához. Magyar Megjegyzés: Ha több berendezést kíván csatlakoztatni a TV-hez. konzultáljon az eladóval.) Audio kimenet Külsõ hangszóró TV-hez való csatlakoztatásához használja a TV fejhallgató kimenetét. Fordítsa a Kimenet beállításait a Hang menüben. Tanácsok Képernyõ védelme A képernyõt egy kicsit nedves, puha ronggyal tisztítsa. Ne használjon súroló oldatokat, mert ez megsértheti a TV-készülék képernyõjének bevonó rétegét. Rossz minõségû kép A helyes TV-rendszert választotta? Nincs a TV vagy az antenna, le nem földelt audió berendezés vagy neon lámpa közelében? Hegyek vagy toronyházak kettõs képet vagy szellemképet okozhatnak. Gyakran a képminõség megjvaul, ha változtat az antenna irányán. Felismerhetetlen a kép vagy a teletext? Ellenorizze, hogy a megfelelo frekvenciát írta be. A képminõség leromolhat, ha egyszerre két antennát csatlakoztatunk a TV-készülékhez. Ebben az esetben az egyik antennát távolítsa el. Nincs kép Helyesen van-e az antenna csatlakoztatva? A dugók rendesen be vannek-e dugva az aljzatba? Nincs-e megsérülve az antenna kábel? Megfelelõ dugót használt az antenna csatlakoztatására? Ha nem biztos ebben, kérdezze meg a készülék eladóját. Nincs kép azt jelenti, hogy a TV-készülék egyáltalán nem tud adást fogni. Jó gombokat nyomott meg a távirányítón? Próbálja mégegyszer. Hang Egyáltalán nem hallja a hangot. Nem szakította meg véletlenül a hangot az gomb lenyomásával? A hang csak az egyik hangszóróból jön. Az egyensúlyt az egyik extrémre állította? Lásd Hang menü. Távirányító Az Ön TV-készüléke többé nem reagál a távirányítóra. Esetleg az elemek vannak lemerülve. Ha így van, a TV alján lévõ gombokat is tudja használni. Appendix A: AerialConnection Külsõ antenna csatlakozók Kör alakú 75 ohm koaxkábel 75 ohm VHF/UHF TV hátulja 03-MACARCA UK-15 INCH 17MB21 47(WO

15 Bfüggelék: PC bemenet tipikus képernyõ módok A kijelzõ maximális felbontása 1024 x 768, a frekvenciahatár Hz. A következo táblázat néhány tipikus videó kijelzo illusztrációja. M ód Vízszintes Felbontás Függoleges Frekvencia (Hz) IBM, VGA VESA VESA VESA VESA VESA VESA Felhasználó i információ az Európi Unió Országai számára Ez a terméken vagy annak csomagolásán látható szimbólum jelöli, hogy az elektromos készüléket a háztartási hulladékoktól külön kell eltávolítani. Az újrahasznosítás érdekében az EU országaiban külön hulladékgyûjtõk állnak rendelkezésre. Ez ügyben további információért keresse fel a helyi szervet vagy tájékozódjon a kereskedõnél, ahol a terméket vásárolta. Magyar MACARCA UK-15 INCH 17MB21 48(WO

16 IN OUT Periférikus készülékek csatlakoztatása FEJHALLGATÓ AUDIÓ AUDIO IN VIDEO IN (L) (R) VIDEÓ BE KI ANT.IN VIDEÓKAMERA MÛHOLD ANTENNA ANTENNA Periférikus készülékek csatlakozói El ektromos kábel PC BEMENET VIDEÓ BEMENET AUDIO BEMENET (L, R) SCART ANTENNA AUDIO LINE OUT (L, R) FEJHALLGATÓ Magyar MACARCA UK-15 INCH 17MB21 49(WO

17 Specifikációk TV ADÁS PAL SECAM B/G D/K K I/I L/L FOGHATÓ CSATORNÁK VHF (I/III sáv) UHF (U sáv) HYPERBAND (hipersáv) KÁBEL TV (S1-S20/ S21-S41) ELÕRE BEÁLLÍTOTT CSATORNÁK SZÁMA 100 CSATORNA KIJELZÕ A képernyõn való kijelzés RF ANTENNA BEMENET 75 Ohm (asszimetrikus) HÁLÓZATI FESZÜLTSÉG V AC, 50Hz. AUDIÓ Német +Nicam Sztereó AUDIÓ KIMENETI ÁRAMFORRÁS (W RMS. ) (%10 THD) 2 x 2 TELJESÍTMÉNY FELVÉTEL (W) 45 W 0,9 (Készenlét) PANEL 4:3 kijelzõ, 15 képernyõ méret Méretek (mm) Méretek (mm) Vstagság Szélesség Magasság Tömeg (kg) ,1 2,9 Állvánnyal Magyar MACARCA UK-15 INCH 17MB21 50(WO
