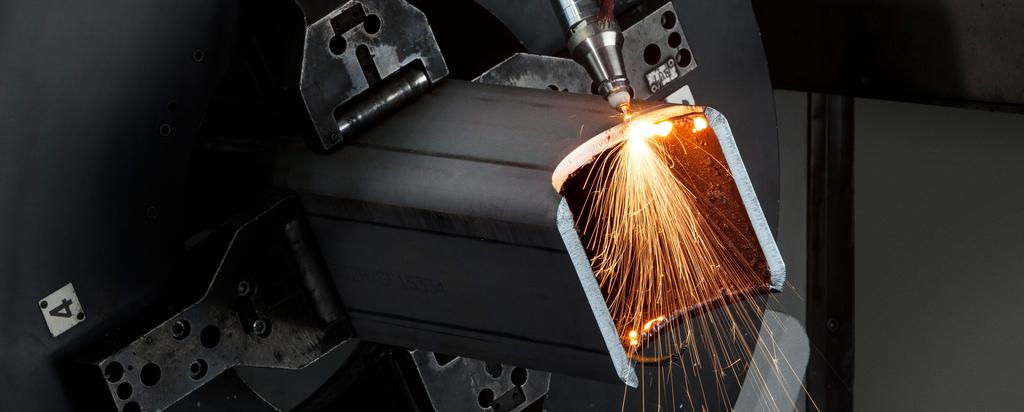

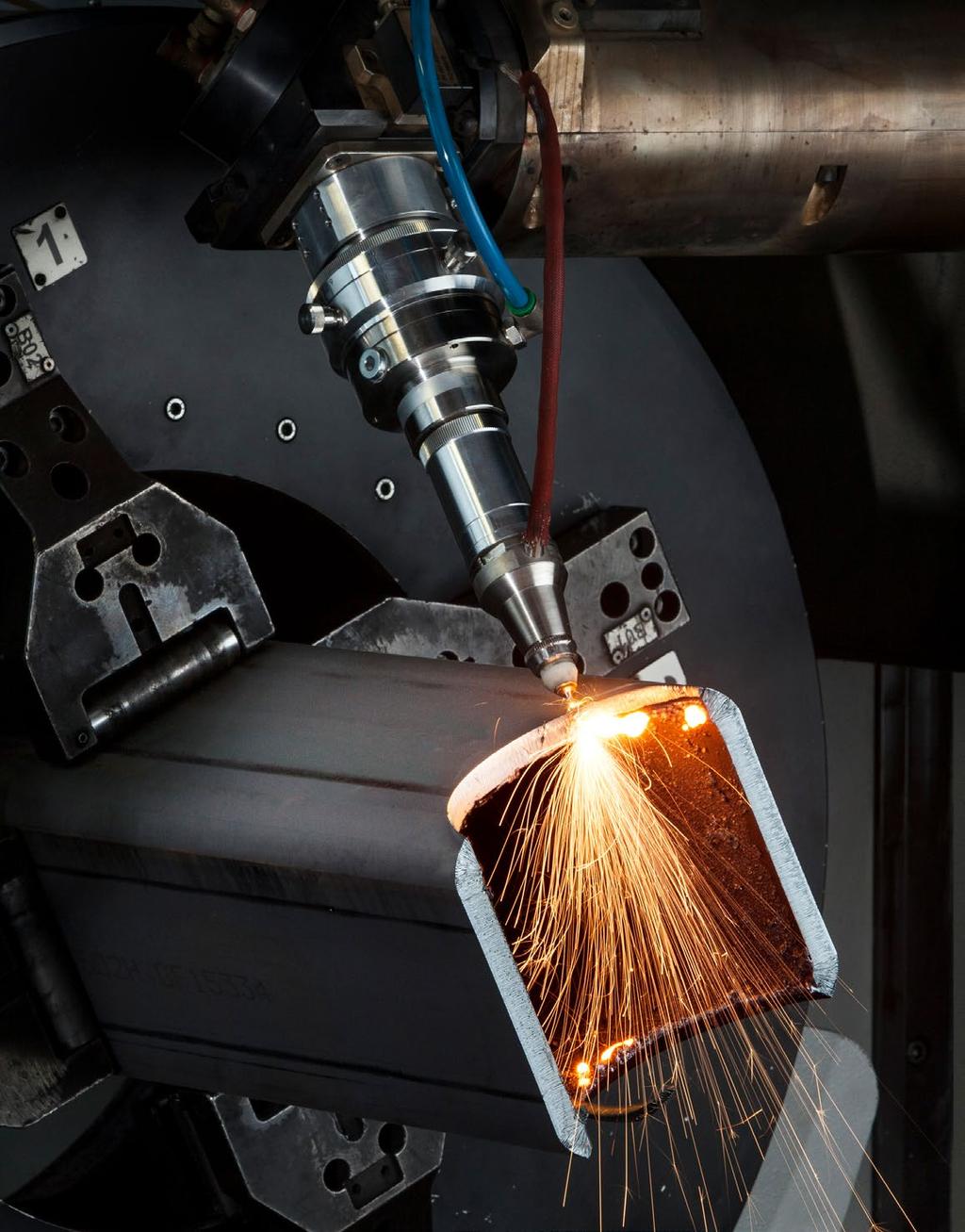

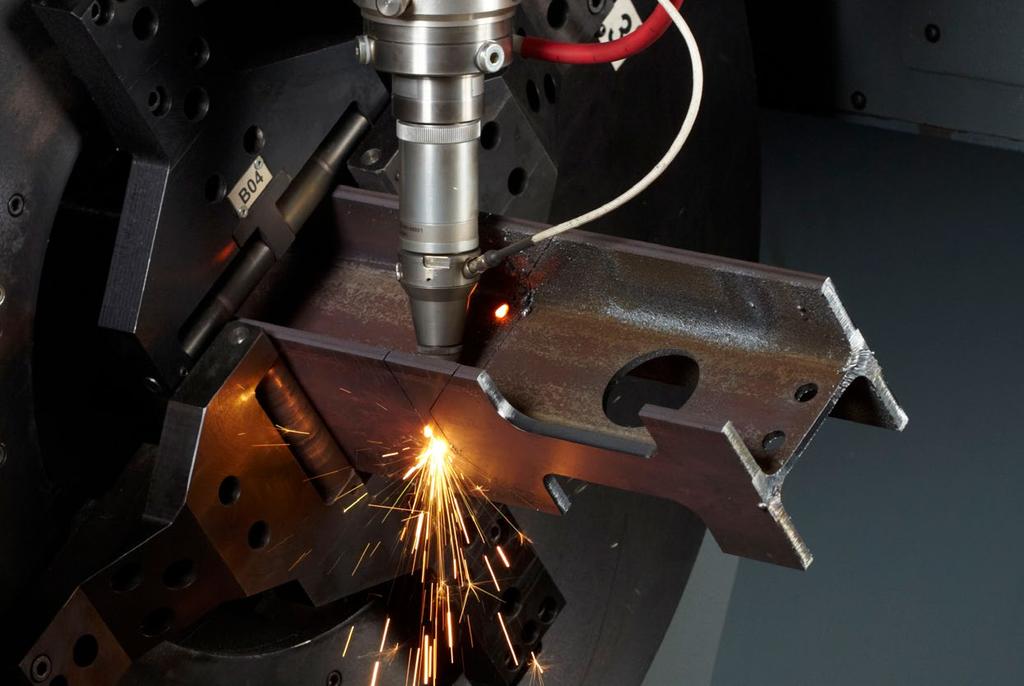

3 4 5 Autóipar Vasút Petrolkémia Űrhajózás Építőipar Haszongépjárművek Mezőgazdasági gépek Határtalan alkalmazási lehetőségek A megmunkált csövek és profilok sokoldalú módon használhatók fel. Legyen szó akár az autóiparról, a bútoriparról, az építészetről, a petrolkémiáról vagy a haszongépjármű-gyártásról. A csövek és profilok lézerrel támogatott megmunkálása számos ágazatban szinte határtalan lehetőséget nyit az alkatrészek és az egyedi kialakítások tekintetében.

4 6 7 Minden tapasztalatunkkal az Ön szolgálatában Döntsön olyan gyártási megoldás mellett, amely igényeit ma és a jövőben is kielégíti. Szakértőink szívesen adnak tanácsot a Bystronic sokrétű cső- és profilmegmunkálási kínálatával kapcsolatban. Akár egy új gyártási technológia mellett dönt, akár meglévő cső- és profilmegmunkálási gyártási kínálatát bővíti további berendezéssel, Önnel együtt dolgozzuk ki az optimális megoldást. A fémmegmunkálás és a lézeres vágás területén szerzett szaktudásunkkal megbízható technológiai és szervizpartnerként támogatjuk Önt. Bystronic A Bystronic világ szinten vezető szerepet játszik lemezek magas minőségű feldolgozása terén. A figyelem középpontjában a vágást és élhajlítást összekötő folyamati lánc anyag- és adatáramlásának automatizálása áll. A termékválasztékban megtalálhatók a lemez-, cső- és profilmegmunkálási lézeres vágórendszerek, élhajlítók, valamint a hozzájuk kötődő automatizálási és szoftveres megoldások. Az ajánlatot az átfogó szolgáltatások teszik teljessé. A cső- és profilmegmunkálásban rejlő sokoldalúság 2D-s és 3D-s megmunkálás: A választható 2D-s vagy 3D-s lézeres vágási technológia a munkadarabok egyedi és precíz megmunkálását teszi lehetővé a legkülönbözőbb változatokban is: kör alakú, négyzetes vagy derékszögű csövek, továbbá a különböző nyitott keresztmetszetű profilok (például a H, L, T és U keresztmetszetek). A 3D-s technológia az egyenes vágási élek mellett akár 45 fokos éleket is lehetővé tesz. Ez a sokoldalúság kiváltja az olyan munkaigényes folyamatokat, mint a marás, a fúrás, a préselés és a fűrészelés.

5 8 9 Megoldások 12 és 610 milliméter átmérő között, illetve akár 14 méter cső- és profilhosszig rendszermegoldásunk a kis és nagy tételszámú sorozatok flexibilis gyártásának legnagyobb választékát kínálja.

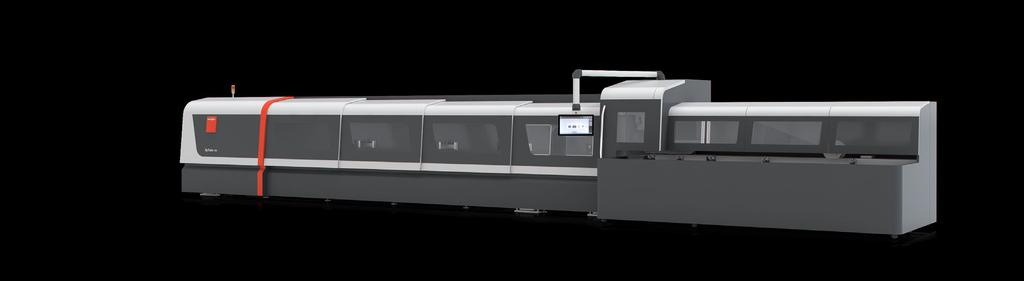

6 10 11 ByTube 130 A csőmegmunkálás felülmúlhatatlan lézeres technológiája Előnyök az ügyfél számára Munkadarabonkénti nagyobb nyereség: Alacsony üzemeltetési költségek és alacsony karbantartási ráfordítás a legújabb Bystronic optikai szálas lézeres technológia alkalmazása révén Széles alkalmazási terület minden milliméter átmérőjű és akár 8,5 méter hosszú munkadarabhoz Intelligens anyagkezelés: A gyors be- és kirakás gondoskodik a magas termelékenységről és nyereségről Nagy betöltési kapacitás (17 kg/m) a piacon elérhető legnagyobb dinamikával kombinálva az innovatív redundáns tengelynek köszönhetően («quick cut») A kompakt felállítási felület és az egyedi konfiguráció révén az ügyfél gyártási szükségleteihez igazítható, valamint optimalizálható az anyagáramlás Egyszerűen kezelhető és átlátható folyamatvezérlés intuitív ByVision Tube felhasználói felülettel és teljesen automatizált munkafolyamat-kezeléssel a teljesítménytartományon belüli minden alkalmazáshoz By Tube 130 Cső- és profilkeresztmetszetek méretei mm mm Cső max. tömege 17 kg/m Kapható adagolási hossz 6,5 8,5 m Kapható kirakási hossz m Keresztmetszetek A befogótokmányok száma 2 Vezérelt tengelyek száma 6 Befogótokmány max. lineáris sebessége 200 m/min Vágófej 2D

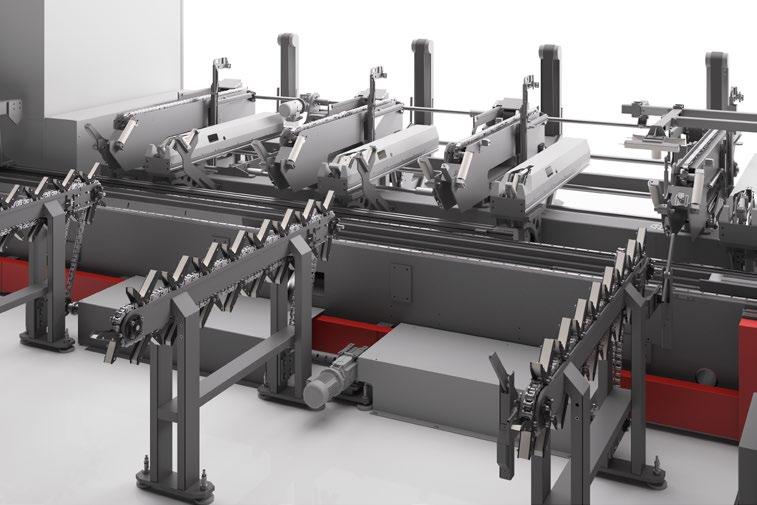

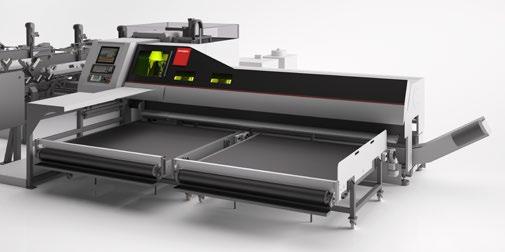

7 Automatikus adagolórendszer 2 Vágási tartomány 3 Automatikus kirakórendszer 1 M2 modellsorozat Optikai szálas lézer a gyors és sokoldalú alkalmazásokért 2 3 Előnyök az ügyfél számára Kompakt technológia: A lézeres vágórendszer egyesíti az optikai szálas lézervágás előnyeit a 3D-s vágási megmunkálás sokoldalúságával Széles alkalmazási terület milliméter átmérőjű és akár 8,5 méter hosszúságú acél, nemesacél, alumínium és színesfémek vágására, valamint lehetőség a nyitott profilmegmunkálásra Munkadarabonkénti nagyobb nyereség: Gyors vágási folyamatok alacsonyabb üzemeltetési költségek és kisebb karbantartási ráfordítások mellett Ferde szélek és szögek: A 3D-s technológia az egyenes vágási élek mellett akár 45 fokos éleket is lehetővé tesz. Ez a sokoldalúság kiváltja az olyan munkaigényes folyamatokat, mint a marás, a fúrás, stancolás és a fűrészelés Cső- és profilkeresztmetszetek méretei Cső max. tömege Kapható adagolási hossz Kapható kirakási hossz Keresztmetszetek FL mm mm 25 kg/m 6,5 8,5 m 2 6 m A befogótokmányok száma 2 Vezérelt tengelyek száma 21 Befogótokmány max. lineáris sebessége Vágófej 150 m/min 2D 3D

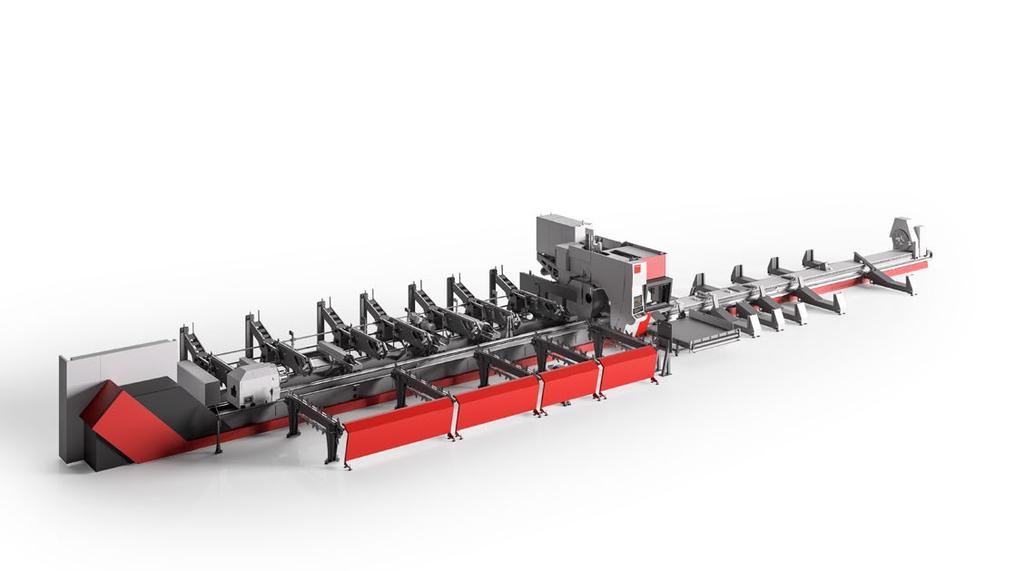

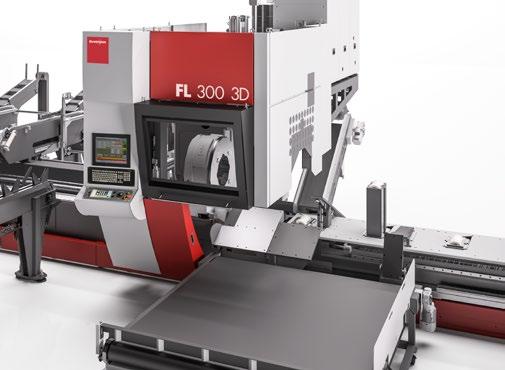

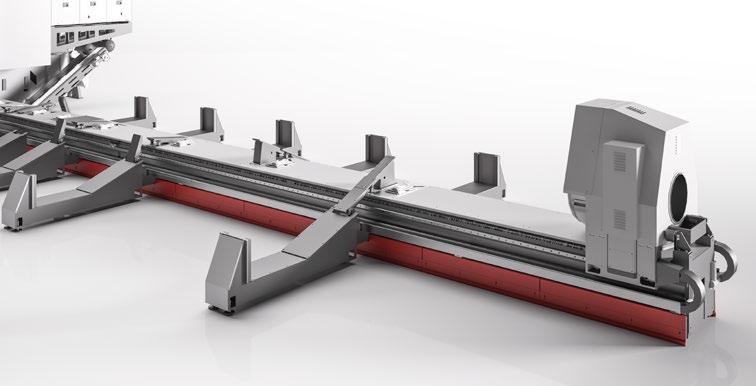

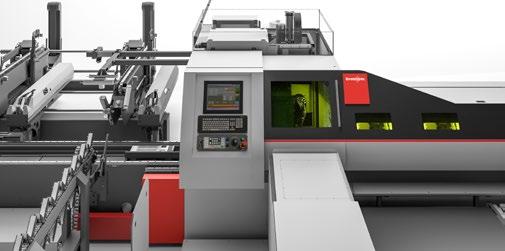

8 Automatikus kirakórendszer harmadik befogótokmánnyal 2 Automatikus betöltőrendszer 3 Vágóegység 1 M3 modellsorozat Csőlézer a maximális termelékenységhez és rugalmassághoz 2 3 Előnyök az ügyfél számára Kiváló vágási minőség nagyon vastag anyagok esetében is: A CO2-lézertechnológia kiváló vágási éleket készít alacsony sorjaképződés mellett. Ezenkívül a 3D-s vágófej az egyenes vágási élek mellett akár 45 fokos éleket is lehetővé tesz. Ez a sokoldalúság kiváltja az olyan munkaigényes folyamatokat, mint a marás, a fúrás, stancolás és a fűrészelés Széles alkalmazási terület: milliméter átmérőjű és akár 12,5 méter hosszúságú acél, nemesacél és alumínium munkadarabok vágása Rugalmas betöltés köteges betöltőtárból vagy láncos töltőrendszerből nyílt profilokhoz. Végül csövek és profilok precíz rögzítése a pontos megmunkálásért Hosszabb munkadarabokhoz a kirakórendszer vezérelt tengelyekkel rendelkezik csövek és profilok megmunkálás közbeni rögzítésére FL 300 Cső- és profilkeresztmetszetek méretei mm mm Cső max. tömege 60 kg/m Kapható adagolási hossz 6,5 12,5 m Kapható kirakási hossz 2 12 m Keresztmetszetek A befogótokmányok száma 2 3 Vezérelt tengelyek száma 29 Befogótokmány max. lineáris sebessége Vágófej 130 m/min 2D 3D

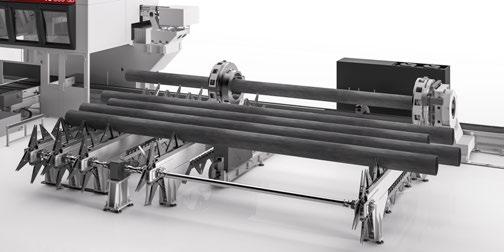

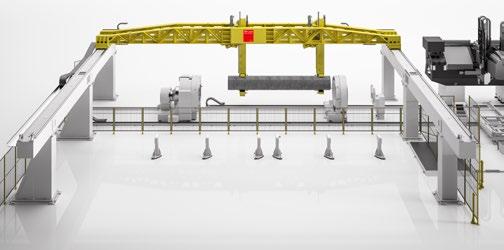

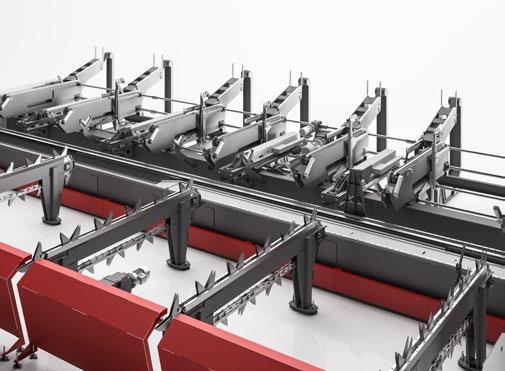

9 Háromdimenziós «Sphera» rendszer a kiváló dinamikáért 2 Automatikus kirakórendszer láncokkal 3 Nagy terjedelmű be- és kirakodóportálok mozgó befogótokmány úszócsapágyazású rendszerrel (FMS ) 5 A be- és kirakodás gondoskodik a magas szintű termelékenységről 4 2 M4 modellsorozat Kiváló rugalmasság XXL formátumú csövekhez és profilokhoz Előnyök az ügyfél számára Határtalan lehetőségek az átmérő és a formátum tekintetében: Az M4 modellsorozat akár 610 milliméter külső átmérőjű és 14 méter maximális hosszúságú csövek és profilok megmunkálóberendezéseit foglalja magában Kiváló vágási minőség nagyon vastag anyagok esetében is: A CO2-lézertechnológia kiváló vágási éleket készít alacsony sorjaképződés mellett. Így a vágott munkadarabok utómegmunkálás nélkül kerülhetnek további feldolgozásra Sokoldalú 3D-technológia: A 3D-s vágófej egyenes és ferde vágásokat tesz lehetővé akár 45 fokos szögben. Ez a sokoldalúság kiváltja az olyan munkaigényes folyamatokat, mint a marás, a fúrás, stancolás és a fűrészelés Nagy dinamika: Az M4 modellsorozat központi eleme a háromdimenziós «Sphera» rendszer. Ezáltal tetszőleges helyzetben, nagy dinamikával végzett megmunkálások lehetségesek Csökkentett átszerelési idők: Különböző átmérőjű és keresztmetszetű munkadarabok megmunkálása szerszámváltás nélkül a négy önközpontozó befogótokmány révén, amelyek gondoskodnak a munkadarab pontos mozgásáról a megmunkálótengely mentén Kiváló precizitás nagyobb munkadarabok anomáliája esetén is: Megmunkálás közben a négy önközpontozó befogótokmány úszócsapágyazású FMS-rendszere kompenzálja a munkadarabok eltéréseit 5 3 FL 400 FL 600 Cső- és profilkeresztmetszetek méretei mm mm mm max mm max. Cső max. tömege 140 kg/m 290 kg/m Kapható adagolási hossz max. 14 m max. 14 m Kapható kirakási hossz max. 14 m max. 14 m Keresztmetszetek A befogótokmányok száma 4 4 Vezérelt tengelyek száma Vágóportál elmozdulási útja (X/Y/Z) 2000/1200/800 mm 2000/1500/980 mm Befogótokmány max. lineáris sebessége 70 m/min 60 m/min Vágófej 2D 3D 2D 3D

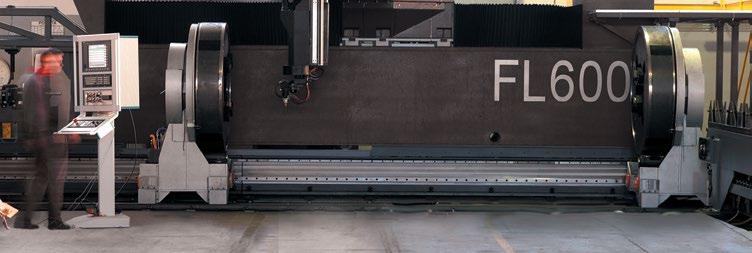

10 18 19 Géptípus Optikai szálas lézer Lézerforrás Fiber 2000 Fiber 3000 By Tube 130 FL 170 CO2-lézer Lézer 3000 Lézer 4000 CO2 és optikai szálas lézeres technológia Minden igényhez a megfelelő vágási technológia. A felhasználó az anyag, az elvárt vágási minőség és a termelékenység függvényében választja a CO2 vagy az optikai szálas lézeres vágórendszert. A szálas lézervágó vékony anyagvastagság esetén magas vágási sebesség elérésére képes. Ehhez járul még az alacsony áramfogyasztás és az alacsony karbantartási igény. A lézeres vágási technológia egyedi tulajdonságainak köszönhetően acél, nemesacél, alumínium és színesfémek, mint pl. vörösréz és sárgaréz megmunkálására is használható. FL 300 FL 400 FL 600 A CO2-lézer vágási minősége igen meggyőző. Elsősorban közepesen vastag és vastag anyagoknál használható. A lézersugárral készített sorja- és karcolásmentes vágási élek elismerésre méltók. Így a vágott munkadarabok utómegmunkálás nélkül kerülhetnek további feldolgozásra.

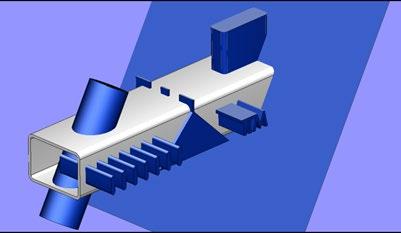

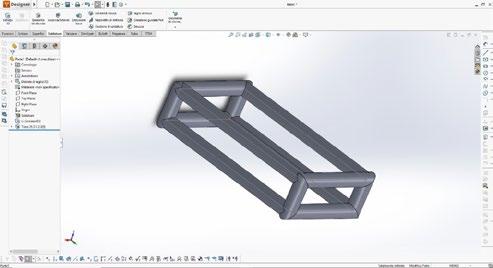

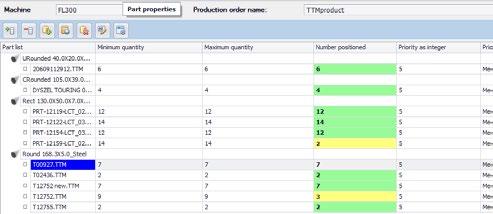

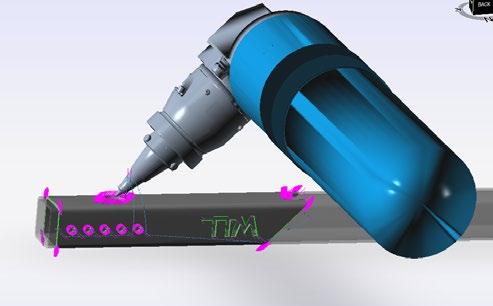

11 20 21 TTMaster A TTMaster az a CAD/CAM-megoldás, amelyet csővágó berendezések offline programozására fejlesztettek ki. A szoftver végigvezeti a felhasználót a teljes programozási folyamaton, az alkatrészek megszerkesztésétől a CNC-programok elkészítéséig. A szoftver három modulból áll: 3D-tervező technológiafejlesztés gyártásmenedzsment Technológiafejlesztés A munkadarab megszerkesztését követően a szoftver automatikusan elkészíti a megfelelő vágási folyamatot úgy, hogy optimalizálja a megmunkálási sorrendet, valamint minden jellemzőhöz meghatározza a helyes beszúrási és bevezetési pozíciókat, a technológiai paramétereket és az ideális vágási paramétereket, illetve megadja a vágófej dőlését gérvágásokhoz. A szoftver végigvezeti a kezelőt a munkadarab 3D-s modellezésétől a vágási utak tervezésén át a végleges folyamatfájl elkészítéséig. A TTMaster egyszerűsíti a gyártásmenedzsmentet azáltal, hogy a levágott munkadarabokat a nyersanyagnak megfelelően rendezi össze, ezáltal csökkenti az anyagfelhasználást és lehetővé teszi a teljes gyártási folyamat vezérlését. Gyártásmenedzsment Miután minden egyes alkatrészhez meghatározták a technológiát, a TTMaster gondoskodik az átfogó gyártásmenedzsmentről. Ebben a fázisban a nesting modul veszi át a munkadarabok optimális összerendezését a nyersanyagon. Az alkalmazás legfontosabb funkciója az Industry 4.0-val kompatibilis ERP/ MES interfész. 3D-tervező A 3D tervezői környezet játékosan egyszerűvé teszi csövek és nyitott profilok szerkesztését. Furatok és egyéb jellemzők rajzolhatók téridomok parametrikus rajzolásával és áthatolása révén. A TTMaster a beállítható keresztmetszetek (kerek csövek, négyszögletes csövek stb.), valamint a leggyakoribb cső- és nyitottprofil-keresztmetszetek könyvtárát tartalmazza. A három legfontosabb jellemző áttekintése: Csövek és nyitott profilok 3D-szerkesztése Furatok meghatározása és tetszőleges formák szerkesztése a keresztmetszetek extrudálásával DXF-fájlból A legfontosabb 3D-fájlok (step, iges és ifc) importálása TTDesigner Az opcionálisan kapható TTDesigner révén, amely egy Solidworks-alapú bővített CAD komponens, a TTMaster az alapcsomagban elérhető CAD eszköz mellett egy átfogóbb kialakítási környezetet kínál. Ezek a kiegészítő komponensek lehetővé teszik a felhasználók számára, hogy a Solidworks-megoldást alkatrész-geometriák szerkesztésére és kezelésére használják. A három legfontosabb jellemző áttekintése: Minden szokásos fájlformátum, bővítmény és tulajdonságfájl importálása és exportálása 3D-téridomok kezelése és szerkesztése bővített funkciókkal, pl. anyagok hozzáadása és eltávolítása, szögek beállítása, felületi vonalak létrehozása Modulok rajzolása, módosítása és teljessé tétele, valamint további funkciók, pl. szerkezeti elemek összeillesztése

12 22 Bystronic Collections LASER + AUTOMATION BENDING + AUTOMATION TUBE LASER SOFTWARE Bystronic Tools SERVICES + SUPPORT Laser Bending Waterjet bystronic.com DEU Szerszámkatalógus Az ebben a brosúrában ismertetett termékek közül nem mindegyik kapható minden országban. Ez a brosúra olyan alkatrészeket mutat be, amelyek nem a standard felszereléshez tartoznak, hanem opcióként kaphatók. A gép részleteinek jobb felismerhetőségéhez a felvételekhez egyes biztonsági burkolatokat kinyitottunk, illetve eltávolítottunk. A méret-, szerkezeti és kiviteli változtatások jogát fenntartjuk. A műszaki adatok külön adatlapokon találhatók. ISO-9001 tanúsítással Bystronic Media Center Fotók Prospektusok Műszaki adatlapok Videók Bystronic YouTube videók
