1 Az ERDŐ-FA KUTATÁSI PROGRAM bemutatása, célkitűzései Dr. Molnár Sándor A NyME Faipari Mérnöki Kar a együttműködve az Erdészeti Tudományos Intézettel és további 18 erdészeti és faipari vállalkozással a évben a A nemzeti erdővagyon minőségi fejlesztésének és bővítésének valamint a fahasznosítás korszerűsítésének programja (röviden Erdő-Fa program) címmel pályázatot nyert a Széchenyi tervhez kapcsolódó Nemzeti Kutatási és Fejlesztési Programban. A nagy léptékű munka első felét sikeresen elvégeztük és e lap hasábjain az értékesebb eredményeket szeretnénk bemutatni. Bevezetőül ismertetjük főbb célkitűzéseinket. A 21. évszázadban a tartamos, fenntartható erdőgazdálkodás feltételei között a magyar nemzetgazdaság egyik stratégiai feladata lesz a környezetbarát faanyag felhasználásának növelése. Ez az erdővagyon minőségi fejlesztésével, a mezőgazdaságilag nem hasznosított területek erdősítésével, és a korszerű fafeldolgozás megszervezésével válik megoldhatóvá. Ezért a projekt alapvető célja, hogy tudományos alapokat és korszerű megoldásokat nyújtson az alábbi erdészeti- faipari feladatok végrehajtásához: A nemzeti erdővagyon tartamos fenntartása és minőségi fejlesztése (intenzív fejlesztés). A nemzeti erdővagyon bővítése a mezőgazdaságilag rentábilisan nem hasznosított fölterületek erdősítésével (extenzív fejlesztés). A meglévő és a fejlesztés révén rendelkezésre álló faanyag komplex és minőségi feldolgozása hasznos termékekké, ezen belül új módszerek, eszközök és technológiák kidolgozása a kevésbé értékes sarangolt fa és a minőségi hengeres fa optimális hasznosítására. Az erdővagyon és fafeldolgozás fejlesztésének integrálása a vidékfejlesztés programjába. Az integrált Erdő-Fa kutatási programot megvalósító konzorciumhoz a Nyugat-Magyarországi Egyetem Faipari Mérnöki Karának szervezésében csatlakoztak az alapvető erdészeti és faipari kutatóhelyek, valamint az erdőgazdálkodás és a faipar szakmailag közvetlenül érdekelt 18 vállalkozása. A program az erdőt és az erdők fatermését ökológiai és gazdasági vonatkozásokban szerves egységként kezeli. Eredményei egy nagy jelentőségű minőségi fejlesztés szakmai alapjait képezik az erdő- és fagazdaságban, továbbá a kutatóhelyeken (szellemi vagyon növekedése, infrastruktúra fejlődése), valamint a projektben résztvevő társaságoknál (az eszközök sokoldalú hasznosítása, új módszerek technológiák, fatermékek). A Faipari Tudományos Egyesület Lapja Szerkesztőség: Winkler András, főszerkesztő Bejó László, szerkesztő Paukó Andrea, szerkesztő Bálint Zsolt, tördelőszerkesztő Szerkesztőbizottság: Molnár Sándor (elnök), Fábián Tibor, Hargitai László, Kovács Zsolt, Láng Miklós, Németh Károly, Szalai József, Tóth Sándor, Winkler András Faipar - a faipar műszaki tudományos folyóirata. Megjelenik a Nyugat-Magyarországi Egyetem Faipari Mérnöki Karának gondozásában. A folyóirat célja tudományos igényű, lektorált cikkek megjelentetése és általános tájékoztatás a hazai és nemzetközi faipar híreiről, újdonságairól. A cikkekben kifejtett nézetek a szerzők sajátjai, azokért a Faipari Tudományos Egyesület és a NyME Faipari Mérnöki Kar felelősséget nem vállal. A kiadványban található cikkeket, tanulmányokat a szerzők tudtával és beleegyezésével publikáljuk. A cikkek nem reprodukálhatók a kiadó és a szerzők engedélye nélkül, de felhasználhatók oktatási és kutatási célokra, illetve idézhetők más publikációkban, megfelelő hivatkozások megadása mellett. Megjelenik negyedévente. Megrendelhető a Faipari Tudományos Egyesületnél (1027 Budapest, Fő u. 68.) A kiadványt a FATE tagjai ingyen kapják. Az újságcikkeket, híreket, olvasói leveleket Bejó László részére kérjük elküldeni (NyME, Lemezipari Tanszék, 9400 Sopron, Bajcsy- Zsilinszky út 4.) Tel./Fax.: 99/ A kiadvány elektronikusan elérhető a weboldalon. Készült a soproni Hillebrand Nyomdában, 500 példányban. HU ISSN: Dr. Molnár Sándor DSc., A FMK dékánja és az NKFP Erdő-Fa kutatási projekt vezetője FAIPAR LI. ÉVF. 3. SZÁM 1

2 Tartalom 1 AZ ERDŐ-FA KUTATÁSI PROGRAM 2 TARTALOMJEGYZÉK 3 FÜHRER E., HORVÁTH B., JÁRÓ Z., MAROSI GY., SOLYMOS R.: A nemzeti erdővagyon minőségi és mennyiségi fejlesztése 6 NÉMETH J., SZABADHEGYI GY., KOVÁCSVÖLGYI G.: LVL (Laminated Veneer Lumber) típusú, furnér alapú, szerkezeti célú anyagok előállítása hazai kitermelésből származó nyár klónok alapanyagbázisán 9 KOVÁCS ZS.: Kültéri bútorcsalád előállítása tömörfából (akácból), technológiai, szerkezet- és formatervezési kérdések megoldása. Beltéri termékek (parketta, bútor) fejlesztése hazai faanyag bázison 13 BORONKAI L.: Ökológiai mérleg készítése faipari termékekre 18 SZÁNTÓ D., WINKLER A., NAGY J.: Farostlemezek óriásfűből 21 GERENCSÉR K.: A természetes fa vágása lézerrel. I. rész 24 CSANÁDY V.: A sík- és hegyvidéki erdei fenyő főbb fizikai paramétereinek többváltozós regressziója 28 A Mohácsi Farostlemezgyár Rt. porelszívó rendszerének korszerűsítése 29 XIII. Ligno Novum XII. Wood Tech Faipari szakkiállítások 30 FATE közgyűlés 32 Faalapú kompozitok fejlesztési irányai 33 A lombosfa kutatás és felhasználás kérdései Európában 34 Rövid hírek 35 Szakképzési és Továbbképzési Központ az Egyetem Faipari Mérnöki Karán 36 A szerkesztő oldala Contents THE FOREST-WOOD RESEARCH PROGRAMME CONTENTS 2 E. FUHRER, B. HORVATH, Z. JARÓ, G. MAROSI, R. SOLYMOS : Developing the quality and quantity of the national forest asset J. NEMETH, G. SZABADHEGYI, G. KOVACSVOLGYI: Developing LVL type veneer based structural materials based on domestically harvested poplar clones ZS. KOVACS: Design and technology of garden furniture made of Black locust (Robinia Pseudoacacia) wood. Enhancement of domestic hardwood utilisation in interior products L. BORONKAI: Eco-balance for forest products D. SZANTÓ, A. WINKLER, J.NAGY: Fibreboard made of energy grass. K. GERENCSÉR: Cutting solid wood with lasers. Part 1 V. CSANADY: Multivariate regression of the main physical parameters of Scots pine grown on lowlands and highlands The modernisation of the Extraction 28 system of the Mohacs Fibreboard Co. The 13 th Ligno Novum and th Wood Tech Exhibitions FATE general meeting 30 Newest developments in 32 wood based composites Issues of Hardwood Research and 33 Utilisation in Europe News and clippings 34 Vocational Education and Training 35 Centre at the Faculty of Wood Sciences Editorial NOVEMBER

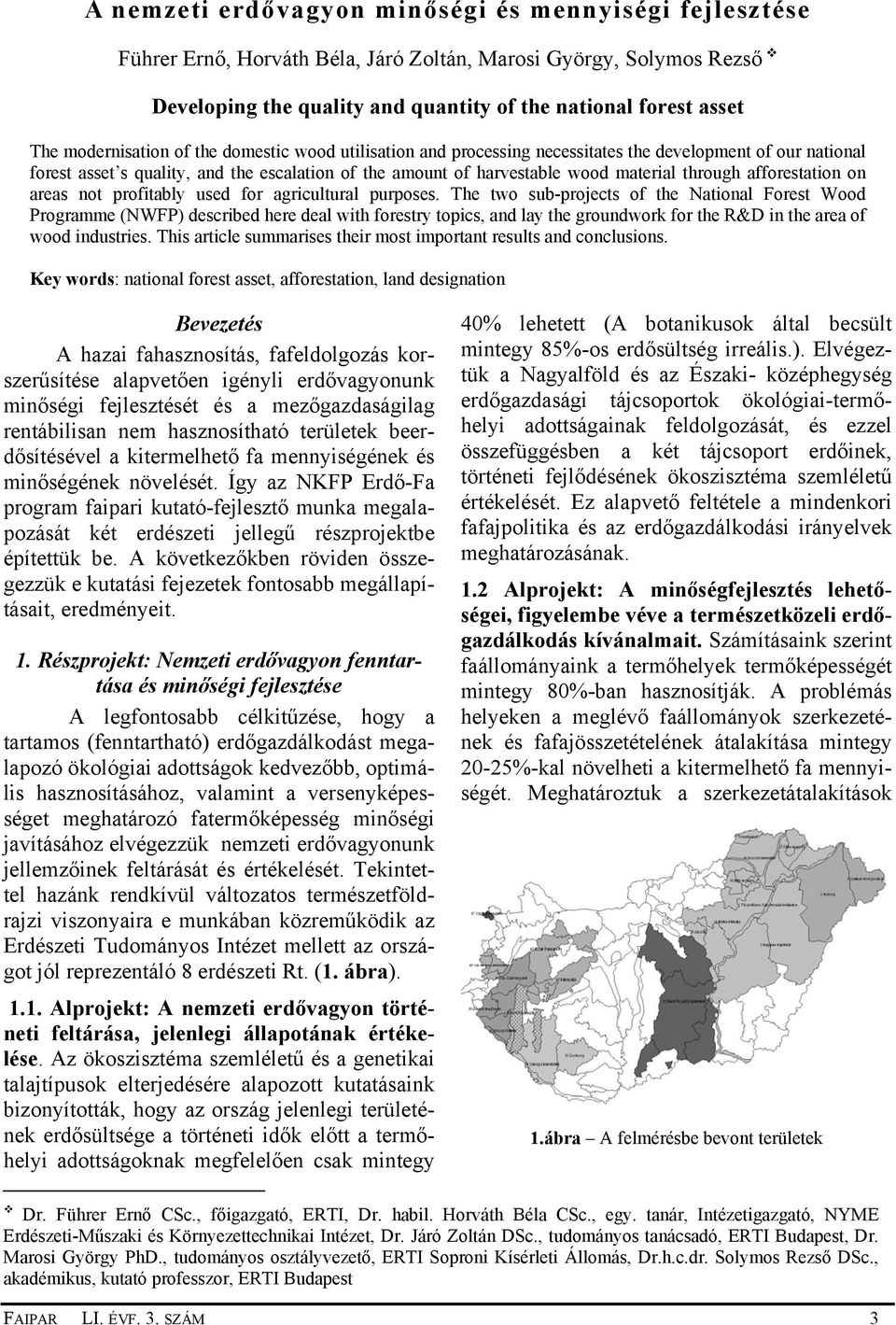

3 A nemzeti erdővagyon minőségi és mennyiségi fejlesztése Führer Ernő, Horváth Béla, Járó Zoltán, Marosi György, Solymos Rezső Developing the quality and quantity of the national forest asset The modernisation of the domestic wood utilisation and processing necessitates the development of our national forest asset s quality, and the escalation of the amount of harvestable wood material through afforestation on areas not profitably used for agricultural purposes. The two sub-projects of the National Forest Wood Programme (NWFP) described here deal with forestry topics, and lay the groundwork for the R&D in the area of wood industries. This article summarises their most important results and conclusions. Key words: national forest asset, afforestation, land designation Bevezetés A hazai fahasznosítás, fafeldolgozás korszerűsítése alapvetően igényli erdővagyonunk minőségi fejlesztését és a mezőgazdaságilag rentábilisan nem hasznosítható területek beerdősítésével a kitermelhető fa mennyiségének és minőségének növelését. Így az NKFP Erdő-Fa program faipari kutató-fejlesztő munka megalapozását két erdészeti jellegű részprojektbe építettük be. A következőkben röviden összegezzük e kutatási fejezetek fontosabb megállapításait, eredményeit. 1. Részprojekt: Nemzeti erdővagyon fenntartása és minőségi fejlesztése A legfontosabb célkitűzése, hogy a tartamos (fenntartható) erdőgazdálkodást megalapozó ökológiai adottságok kedvezőbb, optimális hasznosításához, valamint a versenyképességet meghatározó fatermőképesség minőségi javításához elvégezzük nemzeti erdővagyonunk jellemzőinek feltárását és értékelését. Tekintettel hazánk rendkívül változatos természetföldrajzi viszonyaira e munkában közreműködik az Erdészeti Tudományos Intézet mellett az országot jól reprezentáló 8 erdészeti Rt. (1. ábra) Alprojekt: A nemzeti erdővagyon történeti feltárása, jelenlegi állapotának értékelése. Az ökoszisztéma szemléletű és a genetikai talajtípusok elterjedésére alapozott kutatásaink bizonyították, hogy az ország jelenlegi területének erdősültsége a történeti idők előtt a termőhelyi adottságoknak megfelelően csak mintegy 40% lehetett (A botanikusok által becsült mintegy 85%-os erdősültség irreális.). Elvégeztük a Nagyalföld és az Északi- középhegység erdőgazdasági tájcsoportok ökológiai-termőhelyi adottságainak feldolgozását, és ezzel összefüggésben a két tájcsoport erdőinek, történeti fejlődésének ökoszisztéma szemléletű értékelését. Ez alapvető feltétele a mindenkori fafajpolitika és az erdőgazdálkodási irányelvek meghatározásának. 1.2 Alprojekt: A minőségfejlesztés lehetőségei, figyelembe véve a természetközeli erdőgazdálkodás kívánalmait. Számításaink szerint faállományaink a termőhelyek termőképességét mintegy 80%-ban hasznosítják. A problémás helyeken a meglévő faállományok szerkezetének és fafajösszetételének átalakítása mintegy 20-25%-kal növelheti a kitermelhető fa mennyiségét. Meghatároztuk a szerkezetátalakítások 1.ábra A felmérésbe bevont területek Dr. Führer Ernő CSc., főigazgató, ERTI, Dr. habil. Horváth Béla CSc., egy. tanár, Intézetigazgató, NYME Erdészeti-Műszaki és Környezettechnikai Intézet, Dr. Járó Zoltán DSc., tudományos tanácsadó, ERTI Budapest, Dr. Marosi György PhD., tudományos osztályvezető, ERTI Soproni Kísérleti Állomás, Dr.h.c.dr. Solymos Rezső DSc., akadémikus, kutató professzor, ERTI Budapest FAIPAR LI. ÉVF. 3. SZÁM 3

4 Nyírség Részprojekt: A nemzeti erdővagyon és bővítési lehetőségei a mezőgazdaságilag nem hasznosítható területek erdősítésében témával foglalkoztunk két alprojekt keretében 2.1. Alprojekt: Ökológiai, környezeti és vidékfejlesztési, valamint gazdasági tényezőket figyelembe vevő potenciális erdőtelepítési program kidolgozása. Meghatároztuk erdőgazdasági tájanként és tájcsoportonként a gazdaságtalan (III. osztályú, gyenge, rossz termékenységű) szántók községenkénti területét. Ezen szántók erdősítése az erdővagyon fejlesztése mellett hozzájárul a környezet ökológiai (pl. szénlekötés) javításához és a régiók gazdasági struktúrájának előnyös megváltoztatásához. Értékelésünk alapján mintegy 630 ezer ha potenciális terület erdősíthető az elkövetkező évtizedekben (4.ábra). A program munkájának kiemelkedő elismeréseként tartjuk számon, hogy Az ültetvényszerű fatermesztés, mint a mezőgazdaságilag rentábilisan nem művelhető földterületek hasznosításának eszköze című, az Erdő-Fa NKPF keretében kifejlesztett tanulmányunkat a Magyar Innovációs Alapítvány a XI. Magyar Innovációs Nagydíj Pályázaton a 2002-ben megvalósuló jelentős innováció elismerésben részesítette. Nagykun- Hajdúhát 332 Duna-Tisza közi homokhát Jászság Mátra- Bükkalja 2.ábra Az akác felújítás tájankénti költségei irányelveit úgy, hogy a gazdasági hatékonyság növelésével az erdők egyéb funkciói, elsősorban környezet- és természetvédelmi szerepe ne sérüljön. A magyarországi erdők genetikai sokféleségének megőrzése és a fafajaink evolúciós képességének megtartása érdekében a minőségi és ellenőrzött szaporítóanyag alkalmazása elengedhetetlen. Kimunkáltuk az erdészeti szaporítóanyag-gazdálkodás és fajtahasználat stratégiáját, és az erdészeti szaporítóanyag-minősítés rendszerét az elsődlegesen termelési célt szolgáló erdőterületekre vonatkozóan. Elvégeztük a legfontosabb célállományok ma alkalmazott erdőművelési eljárásainak műveletei és költségfelhasználás szerinti feldolgozását. Megállapítottuk, hogy: bizonyos fokú túlbiztosítás, azaz többlet anyag- és eszközráfordítás valószínűsíthető a gyakorlatban, a természet és az ember együttműködésében a szükségesnél kisebb szerepet szánnak a természetnek. Ez megnyilvánul a teljes talajelőkészítés gyakoriságában, a felhasznált szaporítóanyag és az ápolások nagy mennyiségében. A következmény a magas költség és az erdőfelújítási tevékenység sematizmusa. Példaként bemutatjuk a bükk természetes felújítás és az akác mesterséges felújítás tájankénti költségeit (2. ábra, 3. ábra). (A különbségek okai: változatos termőhelyi viszonyok, rendelkezésre álló munkaerő és technikai felszereltség, a helyi vállalati, erdészeti és erdőfelügyelői szemlélet.) E feladatcsoport keretében a pályázatban vállaltakon túl összeállítottuk a befejezett erdőfelújítások kritérium-rendszerét és az erdőművelési szakkifejezések gyűjteményét és magyarázatát. 1.3 Alprojekt: Bükkösök és akácosok ökológiai alapú erdőművelési irányelveinek kidolgozása a gazdasági erdőkre. A feladatcsoport keretén belül lehatároltuk bükköseink és akácosaink elterjedését, valamint elvégeztük fatermési csoportokba való besorolásukat. A bükkösök legnagyobb területi arányban az Északi-középhegység és a Dunántúli-középhegység, az akácosok pedig a Nagyalföld és a Dél-Dunántúl erdőgazdasági tájcsoportokban fordulnak elő. Folyamatosan végezzük e két fafaj állományszerkezeti és fatermési adatainak felvételét, valamint értékelését, összefüggésben az ökológiai adottságokkal NOVEMBER

5 Költség (eft/ha) Sátorhegység Tornai karszt Bükk hegység Zselicség Zselicség Zselicség Göcseji Bükktáj 242 Bakonyalja 140 Vas megyei dombvidék 3.ábra A bükk felújítás tájankénti költségei 4. ábra Mezőgazdasági művelésből kivonható területek eloszlása 2.2. Alprojekt: Új csemetekerti és erdőtelepítési gépsor kifejlesztése A célkitűzéseknek megfelelően elkészült a BGT-EF típusú csemetekerti gépsor. E gépsor bemutatása a WOOD-TECH szakvásáron (2002.szeptember ) történt meg, ahol a szakmai zsűri a gépcsaládot vásárdíjban részesítette. A berendezésről 600 példányban információs gépkönyv készült (NYME Erdőmérnöki Kar, Géptani Intézeti Tanszék). Megtörtént a gépek üzemi körül mények közötti tesztelése és munkavédelmi minősítése, a Bagodi MEZŐGÉP Kft. pedig elkezdte az igények szerinti gyártást. A tervezett ütemben megtörtént a BGT- ETG-EF típusú erdőtelepítési gépsor műszaki tervezése és a prototípus a közelmúltban elkészült. A kutató-fejlesztő munka eredményes előrehaladása megfelelő garanciát jelenthet a tervezett erdőtelepítési program tudományos és műszaki megalapozásához. FAIPAR LI. ÉVF. 3. SZÁM 5

6 LVL (Laminated Veneer Lumber) típusú, furnér alapú, szerkezeti célú anyagok előállítása hazai kitermelésből származó nyár klónok alapanyagbázisán Németh József, Szabadhegyi Győző, Kovácsvölgyi Gábor Developing LVL type veneer based structural materials based on domestically harvested poplar clones LVL is a relatively new veneer based product that is by now very well known internationally. In the framework of the National Forest Wood Programme, the possibility of producing LVL from domestic poplar raw material was examined. Laboratory and quasi-industrial experiments were conducted to assess the potential of low- and high-density poplar variates for this purpose. The most important findings are summarised in this article. Key words: poplar clones, veneer based products, LVL A szerkezeti célú jellemzően építőipari felhasználású faalapú termékek talán legértékesebb válfaja a speciális gyártástechnológiával előállított rétegelt furnérfa, vagy, ahogy nemzetközileg ismert, az LVL. Ez a termék egy olyan kompozit gerendaféleség, amely hámozott műszaki furnérok és ragasztó felhasználásával készül. Először egy változó vastagságú és szélességű táblát (préselt terítéket) készítenek, amelyet a gyártó üzemben felszeletelnek, gerenda, áthidaló, előre gyártott faalapú I tartó övlemeze, vagy más speciális felhasználási terület által megkívánt méretre. A gyártáshoz használt furnérok vastagsága 2,8 4,8 mm között változik. Jellemző a duglász-, vörösfenyő és liliomfa alkalmazása. Az LVL termékekben a furnérrétegek azonos rostiránnyal, a termék hosszméretével párhuzamosan helyezkednek el, ezáltal a termék gerendaként (élére állítva), vagy pallóként (fektetve) alkalmazva egyaránt szilárd. Ezt a szerkezeti felépítést párhuzamos rétegezésnek nevezik, amely homogénabb szerkezetet és nagyobb megbízhatóságot biztosít a terméknek, mint a vele megegyező méretű, de egymást keresztező rostiránnyal készült termékek. Az LVL tömör, jól kiszámítható, egyenletes felépítésű fatermék (építőfa), mivel a természetes állapotú faanyag hibái göcsök, ferdeszálúság és repedések eloszlanak a szerkezeten belül, vagy a gyártás során eltávolításra kerülnek. Szárított és osztályozott műszaki furnérokból készítik, amelyeket vízálló ragasztóanyaggal látnak el, egy speciális módszerrel terítékké formálnak, majd a kötőanyagot hőprésben kikeményítik. A jelentősebb gyártók a furnérokat előzetesen vizuális minősítés mellett ultrahangos módszerrel is osztályozzák. A végső felhasználástól függően az osztályozott furnérokat úgy helyezik el, hogy kihasználják a furnérok szilárdsága közti különbségeket. Pl.: ha az LVL terméket zsalutáblaként használják, a nagyobb szilárdságú furnérokat a külső rétegekben alkalmazzák. Korábban az LVL-t elsősorban gerendaként használta fel az építőipar, mára azonban az alkalmazás széleskörűbbé vált, így zsaluzóanyagot, I-tartót és egyéb termékeket is készítenek belőle. A Nemzeti Kutatási és Fejlesztési Programhoz tartozó Erdő-fa kutatási program keretében a 6.3. alprogram feladatai során a év első kutatási félévében célkitűzésünk volt annak vizsgálata, hogy hazai kitermelésű nyár klónok milyen lehetőségeket biztosítanak LVL típusú termékek előállítására. A hazai kitermelési lehetőségek csak nagyon korlátozott mértékben teszik lehetővé a furnér-előállítást, és ezen keresztül a furnéralapú rétegelt termékek gyártását. A furnér-előállítási célra alkalmas alapanyag aránya az elmúlt 20 év adatai alapján 1,5 és 3% közé tehető. A jelen évszázad első évtizedére tervezett nagymérvű erdőtelepítési program amely révén a 19%-os hazai erdősültség 25%-ra is nőhet azzal számol, hogy jelentős ültetvényes Dr. Németh József CSc., c. egy. tanár, irodavezető, NYME Kutatásszervezési és Pályázati Iroda, Dr. Szabadhegyi Győző, ügyvezető, NYME Faipari Kutató Központ, Kovácsvölgyi Gábor, doktorandusz hallgató, NYME Lemezipari Tanszék NOVEMBER

7 (akác és nyár) erdők létrehozására is sor kerül. A nyár klónok felhasználásával kialakult erdők gyorsabb vágásfordulójuk révén már rövidtávon is nagy mennyiségű, furnérgyártásra is alkalmas alapanyagot fognak biztosítani. Erre a hipotézisre építve vette fel a Faipari Mérnöki Kar kutatócsoportja kihasználva az NKFP nyújtotta lehetőségeket programjába az LVL lemezek gyárthatóságának vizsgálatát, az ehhez szükséges anyagtudományi vizsgálatokat és az azokon alapuló technologizálási lehetőségek elemzését. Kutatómunkánk sarkalatos pontja volt, hogy a potenciális gyártás alapja a hazai alapanyagbázis legyen és hazai gyártómű révén valósuljon meg. A kutatási év első felében a következő feladatokat végeztük el: vizsgáltuk a példaként kiválasztott két nyár klónból (I-214 és Marilandica) nyert műszaki furnérok tulajdonságait, a két nyár klónra laborkísérleteket végeztünk alapozva az LVL típusú szerkezet előállítására, félüzemi kísérleteket végeztünk a technologizálásra vonatkozóan. Az alábbiakban bővebben ismertetett kísérletek a kutatási év második felére tervezett üzemi kísérletek megalapozását szolgálták. Az LVL laborkísérletek és azok eredményei Termék: 15 rétegű LVL tervezett vastagság: 15 x 3,1 = 46,5 mm. A végleges vastagság kb. 10 % tömörödéssel 42 mm. Alapanyagok Furnér: korai és olasz nyár 600 x 600 x 3,0-3,2 mm méretben. Nedvességtartalom: átlag 5 % Ragasztóanyag: Rezofén MF, Felhordás: m 0 = 70 g/m 2 (atró) (Szárazanyag tartalom kb. 40 %, így a felhordott nedves gyanta 175 g/m 2 ) Préselési paraméterek Préshőmérséklet: C A préselés során a lemez közepe kb. 20 perc alatt érte el a C hőmérsékletet. A hőmérséklet-mérést az érintkezési potenciál (termoelemes feszültség-mérés) elvén alapuló műszeres hőmérséklet meghatározással végeztük. Présnyomás: 1 Mpa. A présidőt Z = f + d/2 alapján /2 = 35 percben határoztuk meg, amit a teljes nyomáson tartási időnek tekintettünk. Présdiagram: átlag 20 másodperc nyomásfelvétel után 20 perc teljes nyomáson tartás következett, amit a relaxációval arányos nyomáscsökkenés követett, majd kb. 34 perc után a nyomást folyamatosan mintegy 2 perc alatt csökkentettük nullára. A mért tömörödés 24 órás pihentetés után 11,8 % volt. A hajlítószilárdsági vizsgálatok mért átlageredményei: tisztán olasz nyár furnérokból készült lemezek: 67 Mpa, tisztán korai nyár furnérokból készült lemezeknél: 76 Mpa. Félüzemi előkísérletek Időpont 2003.május Helyszín: Újkígyósi Falemezüzem BT. (konzorciumi tag) Újkígyós. A termékek leírása: LVL típusú termékek 2300 x 1000 x 40 mm tervezett méretben olasz nyár, óriás nyár furnérból. Az alapanyag leírása: Hámozott olasz és óriás nyár furnér. A laboratóriumi kisérletek során használt korai nyár (Populus euramericana x Marilandica) furnérok helyett a hasonló sűrűségű és közel azonos műszaki tulajdonságokkal rendelkező óriás nyár (Populus Robusta) furnérok álltak rendelkezésünkre. Átlagvastagságuk 3,05 mm volt. A nedvességtartalmuk 3 5 % között mozgott (mért értékek). A furnérok minősége jelentős eltérést mutatott. Kiváló minőségű sima felületű furnérok mellett az előkészített tételből mintegy 70 % göcsös döntően kieső és részben benőtt és kb. 40 % hullámos volt. Megállapodás szerint a válogatás során a 20 mm átmérő alatti kieső göcsökkel rendelkező nyár furnérokat változatlan formában (belső rétegként) használtuk fel, amíg az annál nagyobb kieső göcsöket tartalmazó furnérok egy részét foltozással javítottuk. A ragasztóanyag leírása: Rezofén MF rezol típusú fenol-formaldehid műgyanta, megállapodás szerint adalékanyagok nélkül. A kísérleti gyártás során felhasznált gyanta szárazanyagtartalma kiszárításos eljárással meghatározva 40 % volt. A gyártástechnológiai paraméterek meghatározása. A ragasztóanyag mennyisége: a tervezett m 0 = 70 g/m 2, illetve 40 % szárazanyag tartalommal számolt 175 g/m 2 volt. A felhordást a hengeres felhordó berendezésen csak próbafelhordások alapján lehetett beállítani. A beállítás során az adalékanyagok nélkül felhordott FAIPAR LI. ÉVF. 3. SZÁM 7

8 ragasztó kis mennyiségben is vékony, de egyenletes, jól terülő réteget képzett a furnérok felületén. Az egyenletes filmképződést tapasztalva nem változtattunk a felhordó hengerek távolságán, helyette első lépésben kétoldali felhordást alkalmaztunk, vagyis a furnérokat egyesével engedtük át a felhordón, így a tényleges felhordási mennyiség százanyag-tartalomban 49,22 g/m 2, folyékony gyantában mérve csak 123,1 g/m 2 volt. A borító furnérokat összeforgatva ragasztóztuk. Az utolsó két préselésnél az üzemi gyakorlat igényéhez igazodva növeltük a felhordóhengerek távolságát és így már minden második belső furnérra két oldalról hordtuk fel a kétszeres mennyiségű ragasztóanyagot. A próbafelhordással meghatározott fajlagos gyantamennyiség ebben az esetben felületenként 135 g/m 2 folyékony gyanta volt, ami szárazanyagtartalomban 54 g/m 2 -nek felel meg. Ilyen alacsony ragasztóanyag mennyiséggel az LVL irodalomban még nem találkoztunk. Présparaméterek: Hőmérséklet: o C Présnyomás: 0,8 Mpa (az alacsony sűrűségű nyár furnérok és a párhuzamos rostirányú termékszerkezet miatt) A tervezett présidő 36 perc volt, amit a hőmérséklet felvétel tapasztalatai alapján 30 perc nyomáson tartási időre és 2 perc nyomáscsökkentési időre, vagyis 32 percre lehetett mérsékelni. Az érintkezési potenciál (termoelemes feszültségmérés) elvén alapuló műszeres hőmérséklet 1. táblázat Az üzemi kisérleti LVL lemezek előzetes vizsgálati eredményei Olasz nyár (I214 nyár) alapanyag felhasználásával LVL felépítése Olasz nyár lemez jó minőségű belső furnérokkal (egyenlőtlen ragasztóanyag felhordás!) meghatározással mért belső hőmérséklet a 45,75 mm vastag lemezeknél mintegy 20 perc alatt már elérte a 100 o C értéket. Ezt követőn a kikeményedéshez szükséges maximum 6-8 perc préselési időtartamot (nyomáson tartás mellett), elegendőnek ítéltük meg. A teljes ciklusidő így mintegy 40 percre alakult. A tömörödés mértéke, tisztán nyár felépítésű lemezeknél közvetlenül a préselés után átlagban 7 % volt. A készített LVL lemeztípusok: Tisztán olasz nyár furnérokból jó minőségű belső furnérokkal készült lemez (Az első kísérleti lap, felépítése: 15 x 3,05mm= 45,75 mm, vastagság préselés után 42,7 mm.). Olasz nyár foltozott belső furnérokkal. A vastagság préselés után: mm. Olasz nyár foltozott belső furnérokkal. A vastagság préselés után: 42 mm. Óriás nyár foltozatlan belső furnérokkal. A vastagság préselés után: 42,5 mm. Óriás nyár foltozott belső furnérokkal. A vastagság préselés után: mm. A ragasztóanyag felhordás hagyományos módon, minden második furnérréteg mindkét oldalára történt. Az üzemi kisérleti LVL lemezek előzetes vizsgálati eredményeit az 1. táblázat tartalmazza. A kísérleti eredmények értékelése 1. A nem teljes körű, de orientáló jellegű laborkísérletek alapján is állítható, hogy a mintajellegű (alacsony sűrűségű I-214 és magas sűrűségű Marilandica) nyár klónokból lehet LVL típusú, szerkezeti felhasználási célú réte- Hajlítószilárdság [Mpa] Rugalmassági Modulusz [Mpa] Olasz nyár lemez foltozott belső furnérokkal Olasz nyár lemez, foltozott belső furnérokkal (minden második furnér mindkét oldalon ragasztózott) Óriás nyár alapanyag Óriás nyár lemez foltozás nélküli belső furnérokkal Óriás nyár lemez foltozott belső furnérokkal NOVEMBER

9 gelt lemezeket előállítani. 2. A laboratóriumi kísérletek alapján az alapvető technológiai paraméterek meghatározhatók: furnér nedvességtartalom: 4 6 % ragasztóanyag típusa és mennyisége: fenolformaldehid, g/m 2 (atro) mennyiségben préshőmérséklet: max. 150 C, présnyomás: max. 1 N/mm 2, présidő 40 mm névleges vastagság esetén max. 35 perc, tömörödési veszteség: max. 12% a hajlítószilárdsági értékek korreláltak a furnérsűrűséggel, I-214 klón esetén 67 N/mm 2, Marilandica esetén 76 N/mm Az elvégzett laboratóriumi kísérletek azt mutatták, hogy a tervezett gyártási paraméterek elérhetőek, a félüzemi kísérletekkel az előtechnologizálás elvégezhető. A későbbiekben megerősítő jelleggel új kísérletsorozat is javasolható. 4. A technologizáláshoz végzett félüzemi kísérletek eredményei: a javasolt furnérnedvesség értékek megerősítést nyertek, a laborkísérletek préselési paraméterei megerősítést nyertek, a laborkísérletek eredményeivel alapvetően ellentétes követelmények nem voltak megállapíthatók, az üzemi kísérletek tervezési alapadatai meghatározhatóak. Az üzemi kísérletek amelyek révén indokolható a hazai kitermelésű nyár klónok bázisán egy LVL típusú, furnéralapú termékgyártó üzem létrehozása anyagtudományi és technológiai alapjai rendelkezésre állnak. Kültéri bútorcsalád előállítása tömörfából (akácból), technológiai, szerkezet- és formatervezési kérdések megoldása. Beltéri termékek (parketta, bútor) fejlesztése hazai faanyag bázison Kovács Zsolt Design and technology of garden furniture made of Black locust (Robinia Pseudoacacia) wood. Enhancement of domestic hardwood utilisation in interior products Hungary is one of the richest countries in Europe in terms of the number of broad-leaved wood species grown. At the same time, when products of high added value (such as pieces of furniture and alike) are to be manufactured, a number of adverse material features show up. For example, in the case of beech and poplar, red heart corrupting the aesthetics of the final product is a fundamental problem, since it affects some 60 to 70 per cent of the wood harvested. With other species, colour variations and structural inhomogeneities due to different growing sites pose problems. Broad-leaved species offer a wide scale of opportunities for the favourable modification of wood. The above problems are challenging from the design and manufacturing point of view. Finding innovative ways to better utilise raw materials of such varied and problematic nature is an important R&D task. This article reports some of the efforts to design and manufacture new competitive outdoor furniture as well as indoor wood products (parquet, furniture) made of an extended source of domestic solid hardwoods. Key words: Black locust, hardwoods, garden furniture, wood improvement, value added Bevezetés Magyarország a lombos fafajok számát tekintve Európa leggazdagabb országai közé tartozik. Faanyag mennyiségük aránya is kimagaslóan magas (85 %). Ennek a favagyonnak jelentős része nem hasznosul értékének megfelelően, mivel magas készültségi fokú termékek (például bútorok) előállításához a fafaj sajátosságai miatt kevéssé, vagy csak kis kihozatallal alkalmas. A magasabb értékű hasz- Dr. habil. Kovács Zsolt CSc., intézetig. egy. tanár, NYME Terméktervezési és Gyártástechnológiai Intézet FAIPAR LI. ÉVF. 3. SZÁM 9

10 nosítás egy sor fejlesztési feladat megoldását igényli. Bükk és nyár esetében alapvető gond a nagy arányban jelentkező álgesztes anyag okozta esztétikai probléma. A tölgyeknél és az akácnál a színbeli tarkaság, a gyertyánnál a csavarodott növés, szürkülési hajlam, többüknél a fűrészipari feldolgozást nehezítő, jellemzően kis rönkátmérő és görbült növekedés okoz problémát. Ugyanakkor közülük egyes fajok kiemelkedően értékes tulajdonságokkal rendelkeznek. Ilyen az akác kültéri tartóssága (Európa legtartósabb fafaja), vagy a gyertyán kopásállósága. Kültéri bútorokból, elsősorban pedig a fából készült bútorokból jelenleg szűk a választék. Az ilyen termékek különleges tartóssági, felületkezelési, színezési, szerkezeti és formatervezési kérdéseket vetnek fel. Jelenleg a műanyag, valamint trópusi faanyagokból készült termékek dominánsak a piacon. Nem használjuk ki a nagy tartósságú hazai fafajainkat, mint amilyen az akác. Az akác faanyagának megmunkálása, ragasztása, felületkezelése azonban sajátos problémákat vet fel. Emellett, ha piacképes terméket akarunk előállítani, szerkezettervezését a funkcionális, ergonómiai és esztétikai igényeket kielégítő formatervezéssel szoros összhangban kell végezni. E problémák megoldására irányul a Nemzeti Erdő-Fa Kutatási program 7.1. részprojektje. E részprojekt célja a gyártó partnerrel együttműködve egy korszerű kültéri termékcsalád előállítását megalapozó terméktervezés és technológia-fejlesztés. A részprojekt külső közreműködője a Blondel Kft, de a fejlesztés eredményeképpen más gyártóknál is lehetőség nyílik sikeres, új, kültéri, fa anyagú termékek bevezetésére. Napjainkban a bútorvilágban felértékelődnek a tömörfából készülő termékek a fahelyettesítő termékekkel (pl. forgácslap) szemben. Ez a felértékelődési trend hosszú távúnak valószínűsíthető. A hazai favagyonunkból kitermelhető bútor alapanyagnak csak kisebb része problémamentes tömör faanyagként való felhasználás esetén. Tekintélyes része alaki, méreti okok és színbeli kedvezőtlen jellemzők miatt alacsonyabb értékűnek minősül, megfelelő feldolgozással azonban jelentős hozzáadott értékkel épülhet be termékekbe. Alakállósági, színhomogenizálási, felületkezelési problémákat kell megoldani az ilyen alapanyagok tömörfa padlóburkoló és bútorfront elemekké való feldolgozásához, hogy versenyképes minőségű és teljesítőképességű termékeket állíthassunk elő. A Nemzeti Erdő-Fa Kutatási program 7.2. részprojektjének célja a gyártó partnerekkel (Zala Bútor Rt., Graboparkett Kft.) együttműködve új, piacképes tömörfa termékek kifejlesztése a tömbösítés, szélességi toldás lehetőségeivel, a színproblémák kiküszöbölésével. Az elvégzendő feladatok, alkalmazott módszerek A 7.1. részprojektben a munkaterv szerint elvégzendő feladatok az alábbiak voltak: a vásárlói elvárások felmérése, élvonalbeli konkurens termékek minőség- és teljesítményszintjének felmérése, az elvárt funkciók tisztázása. Az alapanyagként számításba vehető hazai fafajok, faválasztékok meghatározása. A megmunkálást, a termék jellemzőit, funkcióit, tartósságát meghatározó anyagi jellemzők áttekintése a szakirodalom és az eddigi kutatásaink alapján. Az anyagtulajdonságok további javítási módjainak vizsgálata (színmódosítás, vetemedéscsökkentés, tömbösítés, tartósságfokozás stb.), színhomogenizálási, tömbösítési, felületkezelési technológiai javaslat kidolgozása. A termékcsalád funkcionális tervezése, termék formatervi változatok, termékcsalád gyártmányterv kidolgozása. A 7.2. részprojektben a munkaterv szerint elvégzendő feladatok az alábbiak voltak: lágy és kemény lombos fűrészáruból előállítható tömör bútor és padlóburkoló elemekkel szembeni elvárások felmérése, élvonalbeli termékek minőség- és teljesítményszintjének azonosítása. Alapanyagként számításba vehető hazai fafajok, faválasztékok meghatározása. Fafajok alkalmassági megítélése a megmunkálást, a termék jellemzőit befolyásoló anyagi jellemzők valamint kihozatal alapján. Alkalmassá tétel vizsgálata (színmódosítás, vetemedéscsökkentés táblásítással, stb). Táblásítási és felületkezelési technológiai javaslat. A gyártandó termékelemek megválasztása. Termékterv változatok. Termékelem gyártmánytervek. Kísérleti gyártás, a termékek vizsgálata és értékelése NOVEMBER

11 Eddigi eredmények A 7.1. részprojekt kidolgozása során a kiírt részfeladatoknak megfelelően négy területen folytattunk kutató-fejlesztő munkát: A számításba vett hazai alapanyagok megmunkálási, tartóssági és termékminőséget befolyásoló jellemzőinek azonosítása. A vásárlói elvárások tisztázása, élvonalbeli konkurens termékek minőség- és teljesítményszintjének felmérése, az elvárt funkciók tisztázása. Kültéri bútorcsaládok funkcionális, esztétikai és technológiai tervezése. Kültéri felületkezelő anyagok minősítési rendszerének kidolgozása. Összefoglaló tanulmányt dolgoztunk ki az akác feldolgozására irányuló, saját és irodalomból ismert kutatások eredményeiről a hazai akác faanyag bútoripari felhasználásának megalapozására. A nemzetközi bútorpiacon jelenleg fellelhető kültéri bútorok elemzését elvégezve egyedi formatervi megoldásokat dolgoztunk ki, melyekre a szerkezettervezést is elvégeztük. A fejlesztés eredményeként négy új, piacképes, gyártható, szabadalmaztatott kültéri bútorcsalád (székek, asztal, heverő) született, Tóth Tibor vezető tervező, valamint Standeiszky Dániel, Barna Tibor és Nagy Tamás diplomázó művészhallgatók, továbbá Dr. Hegedűs József metodikai team-vezető érdemeként. A Stuttgartban rendezett innovációs napokon bemutatott tervek és prototípus sikert arattak, érdeklődést jelentettek be szabadalom megvásárlására. A formatervi változatok valamint gyártmánytervek alapján a második féléves szakaszban már a termékcsalád gyártmány- és gyártási dokumentációjának kidolgozására is sor kerülhetett. Ez a Blondel Kft-nél valósult meg, ahol azóta a termékek gyártása és értékesítése is folyik. Kidolgoztuk a kerti bútorok felületkezelő anyagainak kiválasztására alkalmas minősítő rendszer kritériumait a bútorokra, valamint kültéri fatermékekre vonatkozó vizsgálatok, kutatási beszámolók és szabványok alapján. A termékspecifikus jellemzők mellett számításba vettük azokat az általános követelményeket is, (pl környezetvédelem, költség) amelyek a kiválasztást befolyásolják. A tulajdonságok egy-egy csoportját kiinduló alapfeltételként adjuk meg (pl. rákkeltő anyagot nem tartalmazhatnak ), a változó értékeket mutató jellemzőkre pedig 0-5-ig terjedő értékelő rendszert dolgoztuk ki, ahol az EN szabvány értékelési rendszerével összhangban 5 a leggyengébb 0 a legjobb tulajdonságok mutatója. A munka során kísérletet tettünk az igénybevételekből fakadó olyan jellemzők megfogalmazására, amelyek minősítést is lehetővé tesznek. A vizsgálati módok kiválasztásához meglévő, vagy könnyen beszerezhető eszközökre igyekeztünk támaszkodni. A vizsgált tulajdonságok (környezetvédelmi besorolás, tapadás, vízállóság, vízzárás, izzadmányállóság, kékülés és penészgombákkal szembeni ellenállás, színváltozás mesterséges fényben, technológiai alkalmasság és költség) egy részét paraméteres jellemzőkhöz tudtunk sorolni, a minősítést kizáró feltételekkel egészítettük ki. A 7.2. részprojekt kidolgozása során a kiírt részfeladatoknak megfelelően az alábbi területeken folytattunk kutató-fejlesztő munkát: Hazai lombos faanyag potenciál hasznosításának elemzése. Termék koncepció meghatározása a természetes lombos faanyag felhasználásához. A hazai lombos faanyagok anyagi és megmunkálási jellemzőinek felmérése a termékekkel szembeni elvárások szempontjából. Felületi jóság értékelési módjának kidolgozása. A Zala Bútorgyár gyártmányösszetételét a jelenlegi bútortrendekkel összevetve elemeztük, és feltérképeztük a programba való beillesztés szempontjai szerint. A faanyagok struktúrájának és fahibáknak formatani és színtani vizsgálata. A bio-bútor felületi minőségének javítása, bio felületkezelő terméksor víz- és vegyszerállóságának, valamint szálfelhúzó hatásának értékelése. Tömörfa korpuszbútor család formai és szerkezeti tervezése. Számszerűsített adatokat nyertünk a potenciális hazai lombos favagyon választék szerinti várható megoszlására. Megállapítottuk, FAIPAR LI. ÉVF. 3. SZÁM 11

12 hogy a választékok értéknövelő hasznosítására alkalmas termékkoncepciót az öko-szemlélet erősödésére, a bio-termékek iránti potenciális igényre, a tervezett tömörfa elemkészletre, valamint a saját design kiemelt szerepére kell alapozni. Felmértük, hogy a számításba vehető hazai lombos faanyagok milyen anyagi jellemzőit kell javítani és milyen feldolgozási műveleteik igényelnek továbbfejlesztést. Az anyagjellemzők sorában meghatároztuk szórtlikacsú fafajokra a hajlító rugalmassági modulusz ortotróp modelljeinek konkrét alakját, amelynek segítségével a modulusz értéke a rostiránnyal szöget bezáró irányokban előre jelezhető. A felületi megmunkálás minőségének műszeres megítélésére új módszert dolgoztunk ki. Elemző tanulmány született a hazai fafajok és az azokon fellelhető fahibák jellemzésére esztétikai szempontok alapján. A tanulmány eredményei alapján kidolgozhatók az alacsonyabb értékűnek tartott lombos faanyag választékok beltéri tömörfa elemekben való hasznosítását eredményező alkatrész szabási és összeválogatási technológia utasításai. A Zala Bútor Rt. gyártmányösszetételét a jelenlegi bútortrendekkel összevetve elemeztük, és feltérképeztük a programba való beillesztés szempontjai szerint. Megállapítottuk, hogy meghatározó az a bútortrend, amely a tömörfa elemek eddig fahibának tartott szerkezeti és színeltéréseit szívesen használja, tervezett módon beépíti a korábban nem kívánatosnak ítélt erőteljes rajzolatú fafelületeket. A Zala Bútor Rt. gyárt bio-bútorokat is, azonban a gyártás volumenének jelenleg az áruk határt szab. Jövőbeli feladatok, várható eredmények 7.1. részprojekt. A bútorok tervezői részéről több olyan gondolat felmerült, amelyek továbbvitelét érdemes megfontolni. Néhány konkrét lehetőség: összecsukható szék az adott formavilágra, kisgyermek méretű szék, gyereketetőszék, kétszemélyes nyugágy oldalra kihúzható újság- vagy pohártartóval, nagyobbítható lapú asztal. További technológiai vizsgálatok: kültéri környezetben alkalmazott hossztoldások és szélességi toldások ragasztási szilárdságának és alakállóságának javítása részprojekt. A bio-jellegnek megfelelő ragasztási technológia kidolgozása beltéri alkalmazásra. A színhomogenitás kritériumainak meghatározása (színmérés, és szubjektív észlelés összevetésével), színhomogenizálás lehetőségeinek kidolgozása különböző fafajok esetén (tölgy, bükk, gyertyán) környezetbarát anyagokkal (kémiai és optikai színhomogenizálás). Esztétikailag kedvező változatok kialakítása különböző fafajoknál (pórusfestés, felületi koptatás, stb.). A Zala Bútor Rt. gyártmányösszetételére, technológiai lehetőségeire és a jelenlegi bútortrendekre alapozva: a jelenleg gyártott biobútor felületi minőségének, gyárthatóságának javítása. javaslat kidolgozása hazai lombos fafajból készített korpuszbútor család formai kialakítására és gyártására. minta elkészítése és bemutatása szakkiállításon. A Graboparkett Kft közreműködésével: rétegelt padlóburkoló termékek fejlesztése vegyes fafajok alkalmazásával. 1.ábra Kivitelezett kertibútor család. Tervezte: Standeiszky Dániel okl. belsőépítész, gyártó: Blondel Kft. Kisvárda NOVEMBER

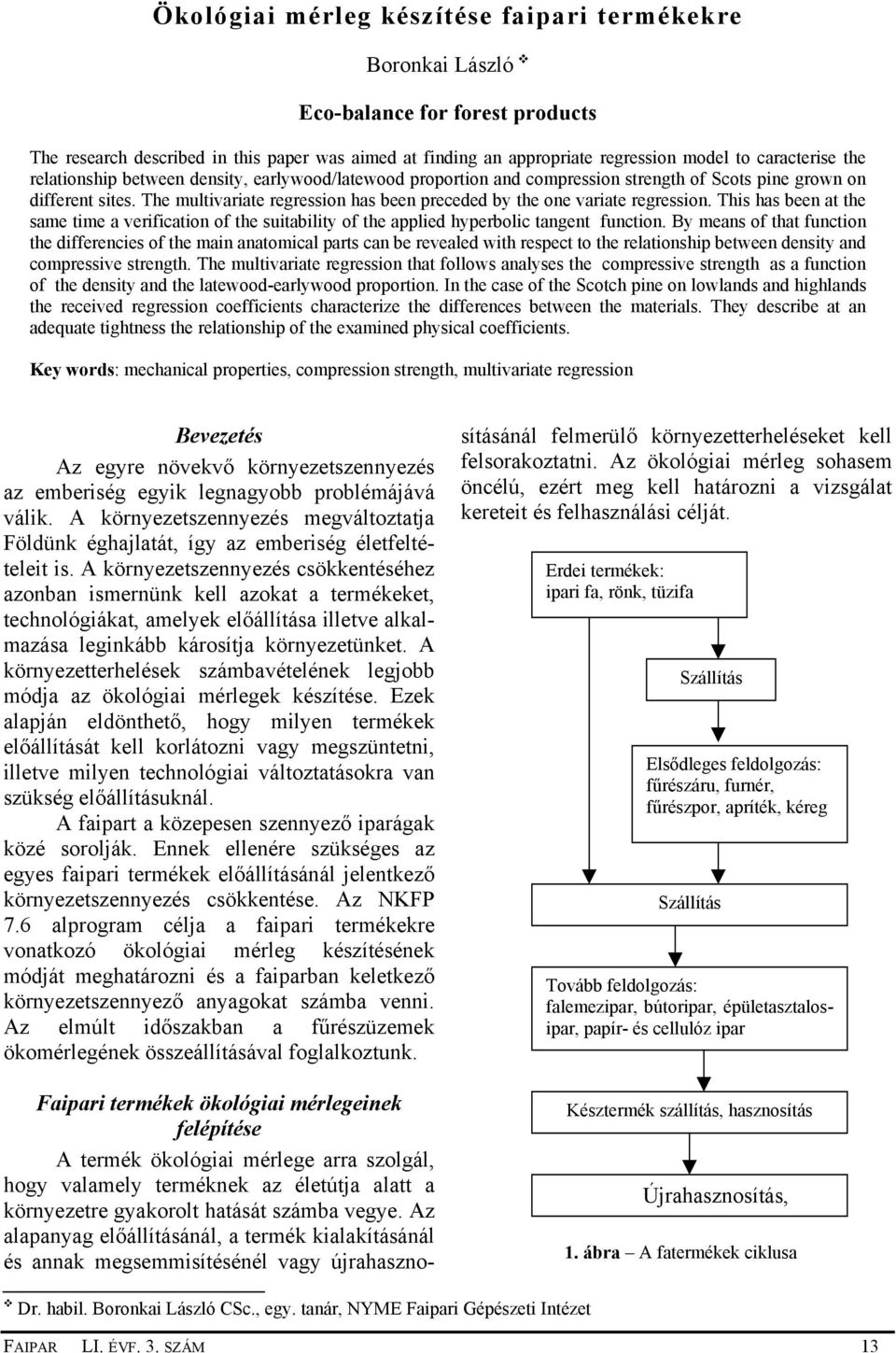

13 Ökológiai mérleg készítése faipari termékekre Boronkai László Eco-balance for forest products The research described in this paper was aimed at finding an appropriate regression model to caracterise the relationship between density, earlywood/latewood proportion and compression strength of Scots pine grown on different sites. The multivariate regression has been preceded by the one variate regression. This has been at the same time a verification of the suitability of the applied hyperbolic tangent function. By means of that function the differencies of the main anatomical parts can be revealed with respect to the relationship between density and compressive strength. The multivariate regression that follows analyses the compressive strength as a function of the density and the latewood-earlywood proportion. In the case of the Scotch pine on lowlands and highlands the received regression coefficients characterize the differences between the materials. They describe at an adequate tightness the relationship of the examined physical coefficients. Key words: mechanical properties, compression strength, multivariate regression Bevezetés Az egyre növekvő környezetszennyezés az emberiség egyik legnagyobb problémájává válik. A környezetszennyezés megváltoztatja Földünk éghajlatát, így az emberiség életfeltételeit is. A környezetszennyezés csökkentéséhez azonban ismernünk kell azokat a termékeket, technológiákat, amelyek előállítása illetve alkalmazása leginkább károsítja környezetünket. A környezetterhelések számbavételének legjobb módja az ökológiai mérlegek készítése. Ezek alapján eldönthető, hogy milyen termékek előállítását kell korlátozni vagy megszüntetni, illetve milyen technológiai változtatásokra van szükség előállításuknál. A faipart a közepesen szennyező iparágak közé sorolják. Ennek ellenére szükséges az egyes faipari termékek előállításánál jelentkező környezetszennyezés csökkentése. Az NKFP 7.6 alprogram célja a faipari termékekre vonatkozó ökológiai mérleg készítésének módját meghatározni és a faiparban keletkező környezetszennyező anyagokat számba venni. Az elmúlt időszakban a fűrészüzemek ökomérlegének összeállításával foglalkoztunk. Faipari termékek ökológiai mérlegeinek felépítése A termék ökológiai mérlege arra szolgál, hogy valamely terméknek az életútja alatt a környezetre gyakorolt hatását számba vegye. Az alapanyag előállításánál, a termék kialakításánál és annak megsemmisítésénél vagy újrahasznosításánál felmerülő környezetterheléseket kell felsorakoztatni. Az ökológiai mérleg sohasem öncélú, ezért meg kell határozni a vizsgálat kereteit és felhasználási célját. Erdei termékek: ipari fa, rönk, tüzifa Szállítás Elsődleges feldolgozás: fűrészáru, furnér, fűrészpor, apríték, kéreg Szállítás Tovább feldolgozás: falemezipar, bútoripar, épületasztalosipar, papír- és cellulóz ipar Késztermék szállítás, hasznosítás Újrahasznosítás, 1. ábra A fatermékek ciklusa Dr. habil. Boronkai László CSc., egy. tanár, NYME Faipari Gépészeti Intézet FAIPAR LI. ÉVF. 3. SZÁM 13

14 Egy termék teljes életútjáról összeállítani az ökológiai mérleget nem egyszerű munka. Minden beérkező és felhasználásra kerülő anyag magával hozott környezeti terhelését nagyon nehéz felderíteni. Elég belegondolni abba, hogy pl. egy korpusz bútornál hányféle anyag kerül felhasználásra: fűrészáru, furnér, forgácslap, farostlemez, vasalatok, kötőelemek, műanyag elemek, ragasztóanyag, felületkezelő anyagok stb. Először ezeknek a környezetterhelését kell meghatározni. Megoldásnak látszik, ha a teljes folyamatot szakaszokra (modulokra) bontjuk és ezeket a modulokat külön-külön igyekszünk tisztázni. A fatermékek életciklusa is szakaszokra (modulokra) bontható és minden szakasz külön-külön is vizsgálható (1.ábra). Az egyes szakaszok ökológiai mérlegeiben szereplő adatoknak azonban illeszkedniük kell egymáshoz, csak így állítható össze egy teljes életciklusra vonatkozó ökológiai mérleg. A faanyagnak sajátossága, hogy feldolgozása során gyakorlatilag nem keletkezik hulladék, minden része felhasználható termék előállítására vagy energiatermelésre. Például a fűrészáru termelésnél a főtermék fűrészáru mellett fűrészpor, apríték és kéreg keletkezik. A kérget hőtermelésre hasznosítják vagy komposztálják. A fűrészport és aprítékot a faforgács, farostlemez gyártásánál hasznosítják, illetve vagy közvetlenül vagy brikettálás után tüzelőanyagnak használják. Az aprítékot a cellulózpapíripar, a fűrészport pedig különböző hőszigetelő építőanyagoknál, épületszerkezeteknél töltelékanyagnak is fel tudják használni. A felhasználás módját gazdaságossági kérdések döntik el. Ha a fatermékek használati ideje letelt, akkor sem minősülnek hulladéknak, mert nagyrészük újrahasznosítható. A faforgács, farostlemez üzemek egyre nagyobb mennyiségben gyűjtik be az elhasznált szállító- és csomagolóanyagokat, építőipari anyagot és szerkezeteket és aprítéknak dolgozzák fel, ami így ott ismét alapanyagnak minősül. A többi elhasznált faterméket viszont energianyerés céljára lehet hasznosítani. A fatermékek biológiai lebomlását a gazdasági környezet és a hulladéktörvény nem engedi, ugyanis biológiai lebomlásnál elvesztenénk a faanyagba beépült napenergiát. Eddig az erdei termék, a szállítás és a fűrészáru előállítás környezeti hatásaival foglalkoztunk. Az erdei termék környezeti hatása Az erdei termék anyag- és energiamérlege a fa felépítésével van összefüggésben. A faanyagnak több pozitív környezeti hatása van. Ezek a pozitív környezeti hatások a faanyag újratermelődése, növekedése közben jönnek létre. A fa a napenergiát kémiai kötések formájában elraktározza, környezetéből CO 2 -t vesz fel, és a szenet beépíti anyagába, miközben oxigén kibocsátásával tisztítja a környezet levegőjét. A fa hatással van az egész erdő ökoszisztémájának anyag- és energiaforgalmára, ez azonban nagyon bonyolult folyamat. Ezért a faterméknél csupán a faanyag felépítésének anyag- és energiaforgalmát célszerű vizsgálni. Minden elem, ami a faanyagban előfordul az a környezetéből épül be. A faanyagban nagyon sokféle kémiai elem van, mint pl. szén, oxigén, víz, nitrogén, kalcium, magnézium és még mások. Mennyiség szempontjából azonban a szén, az oxigén és a víz dominál, melyek a faanyag össztömegének kb. 99%-át teszik ki. A többi szervetlen alkotóelem a faanyag elégetésekor vagy lebomlásakor emisszió formájában visszakerül a környezetébe. A fő alkotóelemek mennyisége szempontjából nagyon kicsi eltérések vannak az egyes fafajtáknál, ezért a faanyagnál általánosan 50% szén, 43% oxigén és 6% víztartalmat adnak meg az irodalmak. A környezetből felvett széndioxidból és vízből tehát a nap energiájának hatására faanyag egyszerűen keletkezik, és emisszió formájában oxigén és víz távozik a környezetbe. Ha a folyamatot tömegmennyiségben akarjuk megjeleníteni, akkor 1000 kg faanyag keletkezése a következőképpen írható le: 1850 kg CO kg H 2 O 1000 kg fa kg O kg H 2 O 1000 kg fa fotoszintéziséhez MJ napenergiát kell felhasználni; ezt az energiamennyiséget a faanyag tárolja (1. táblázat). Az erdő, hogy a benne lévő fák erdei termékek legyenek, különböző ráfordításokat igényel. Ezek a ráfordítások, műveletek azonban különböző környezeti hatásokkal, energiafelhasználással járnak. Ha egy fatermék teljes NOVEMBER

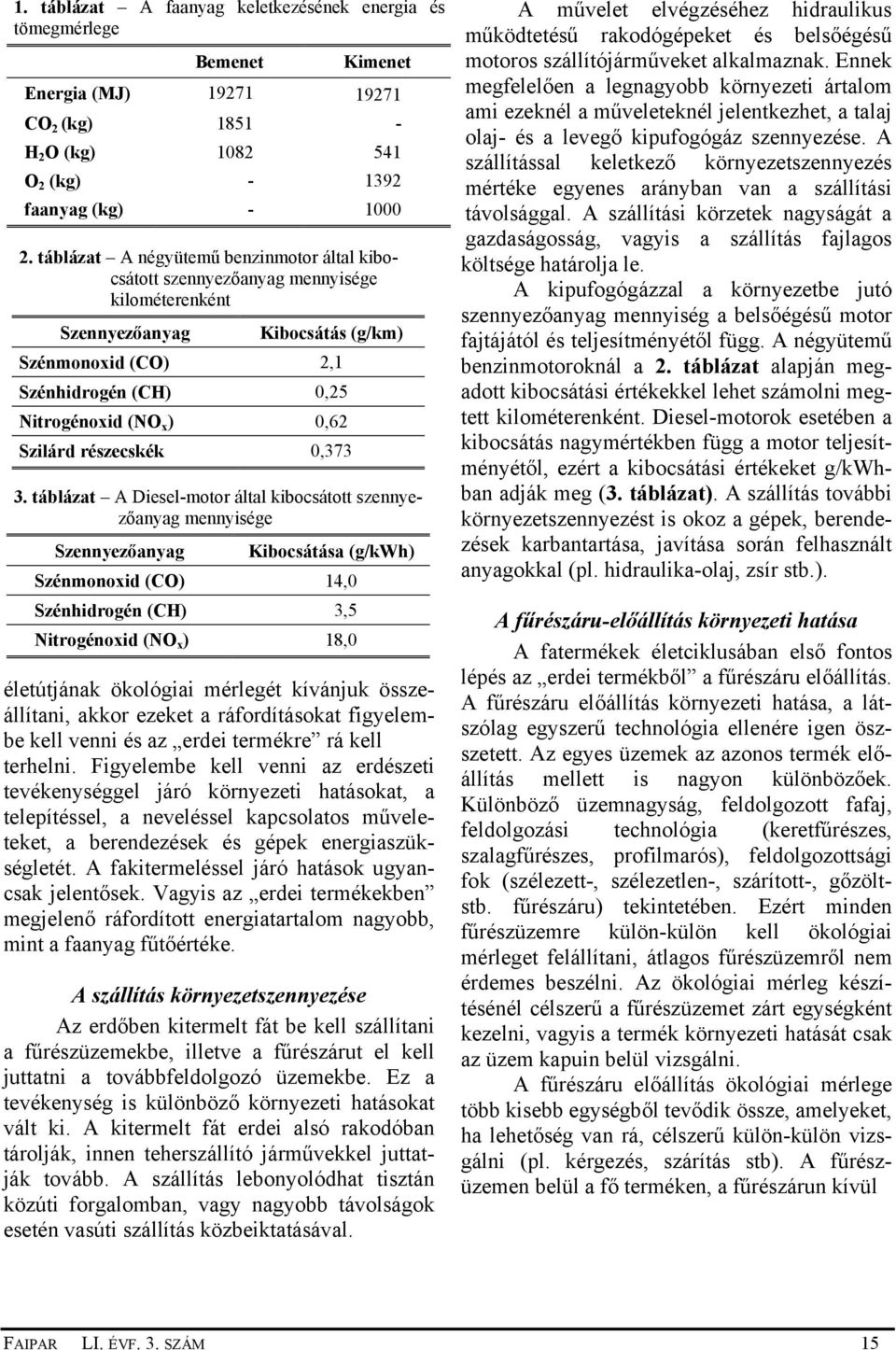

15 1. táblázat A faanyag keletkezésének energia és tömegmérlege 2. táblázat A négyütemű benzinmotor által kibocsátott szennyezőanyag mennyisége kilométerenként Szennyezőanyag Bemenet Kibocsátás (g/km) Szénmonoxid (CO) 2,1 Szénhidrogén (CH) 0,25 Nitrogénoxid (NO x ) 0,62 Szilárd részecskék 0, táblázat A Diesel-motor által kibocsátott szennyezőanyag mennyisége Szennyezőanyag Kibocsátása (g/kwh) Szénmonoxid (CO) 14,0 Szénhidrogén (CH) 3,5 Nitrogénoxid (NO x ) 18,0 Kimenet Energia (MJ) CO 2 (kg) H 2 O (kg) O 2 (kg) faanyag (kg) életútjának ökológiai mérlegét kívánjuk összeállítani, akkor ezeket a ráfordításokat figyelembe kell venni és az erdei termékre rá kell terhelni. Figyelembe kell venni az erdészeti tevékenységgel járó környezeti hatásokat, a telepítéssel, a neveléssel kapcsolatos műveleteket, a berendezések és gépek energiaszükségletét. A fakitermeléssel járó hatások ugyancsak jelentősek. Vagyis az erdei termékekben megjelenő ráfordított energiatartalom nagyobb, mint a faanyag fűtőértéke. A szállítás környezetszennyezése Az erdőben kitermelt fát be kell szállítani a fűrészüzemekbe, illetve a fűrészárut el kell juttatni a továbbfeldolgozó üzemekbe. Ez a tevékenység is különböző környezeti hatásokat vált ki. A kitermelt fát erdei alsó rakodóban tárolják, innen teherszállító járművekkel juttatják tovább. A szállítás lebonyolódhat tisztán közúti forgalomban, vagy nagyobb távolságok esetén vasúti szállítás közbeiktatásával. A művelet elvégzéséhez hidraulikus működtetésű rakodógépeket és belsőégésű motoros szállítójárműveket alkalmaznak. Ennek megfelelően a legnagyobb környezeti ártalom ami ezeknél a műveleteknél jelentkezhet, a talaj olaj- és a levegő kipufogógáz szennyezése. A szállítással keletkező környezetszennyezés mértéke egyenes arányban van a szállítási távolsággal. A szállítási körzetek nagyságát a gazdaságosság, vagyis a szállítás fajlagos költsége határolja le. A kipufogógázzal a környezetbe jutó szennyezőanyag mennyiség a belsőégésű motor fajtájától és teljesítményétől függ. A négyütemű benzinmotoroknál a 2. táblázat alapján megadott kibocsátási értékekkel lehet számolni megtett kilométerenként. Diesel-motorok esetében a kibocsátás nagymértékben függ a motor teljesítményétől, ezért a kibocsátási értékeket g/kwhban adják meg (3. táblázat). A szállítás további környezetszennyezést is okoz a gépek, berendezések karbantartása, javítása során felhasznált anyagokkal (pl. hidraulika-olaj, zsír stb.). A fűrészáru-előállítás környezeti hatása A fatermékek életciklusában első fontos lépés az erdei termékből a fűrészáru előállítás. A fűrészáru előállítás környezeti hatása, a látszólag egyszerű technológia ellenére igen öszszetett. Az egyes üzemek az azonos termék előállítás mellett is nagyon különbözőek. Különböző üzemnagyság, feldolgozott fafaj, feldolgozási technológia (keretfűrészes, szalagfűrészes, profilmarós), feldolgozottsági fok (szélezett-, szélezetlen-, szárított-, gőzöltstb. fűrészáru) tekintetében. Ezért minden fűrészüzemre külön-külön kell ökológiai mérleget felállítani, átlagos fűrészüzemről nem érdemes beszélni. Az ökológiai mérleg készítésénél célszerű a fűrészüzemet zárt egységként kezelni, vagyis a termék környezeti hatását csak az üzem kapuin belül vizsgálni. A fűrészáru előállítás ökológiai mérlege több kisebb egységből tevődik össze, amelyeket, ha lehetőség van rá, célszerű külön-külön vizsgálni (pl. kérgezés, szárítás stb). A fűrészüzemen belül a fő terméken, a fűrészárun kívül FAIPAR LI. ÉVF. 3. SZÁM 15

16 Energia Segédanyag Üzemanyag Fűrészáru Fűrészrönk Rönktárolás Hossztolás Kérgezés Fűrészelés Szárítás Készletezés Szilárd sz.a. Folyékony sz.a. Gáz sz.a. Hőszennyezés Zajszennyezés Hulladékok, másodlagos nyersanyagok 2. ábra A fűrészüzemek ökomérlegének általános sémája más termékek is keletkeznek (pl. kéreg, apríték, továbbfeldolgozott anyag). A fűrészüzemek ökomérlegének általános sémáját a 2. ábra mutatja. Sok esetben azonban az egyes műveletcsoportokat valamilyen környezetterhelés szempontjából nehéz külön-külön vizsgálni. Pl. az energiafelhasználást, ha az üzemben csak egy energiamérő hely van vagy a szilárd szennyezőanyag kibocsátást (porterhelést), ha az üzemben egy központi elszívórendszer van. Az elmondottakból látható, hogy a termelési folyamatot, illetve a modulok felbontását részfolyamatokra, minden esetben egyenként kell megvizsgálni. Figyelembe kell venni, hogy az adott üzemben milyen lehetőségek vannak a különböző környezetszennyező anyagok kibocsátásának meghatározására. A kutatási program keretében több fűrészüzemben végeztünk vizsgálatokat és összeállítottuk a hozzáférhető vagy mérhető adatok alapján anyag-energia mérlegüket, valamint környezetszennyező hatásukat. Erre mutat példát a 3. ábra. Az ábrán feltüntetett segédanyagok és egyéb szenynyező anyagokat a 4. illetve az 5. táblázatban részletezzük. Az elkészített ökomérlegek összehasonlítására, illetve az egyes üzemek termelésének összevetésére különböző arányszámokat dolgoztunk ki. Ezek alapján a környezeti hatás szempontjából értékelhetők az egyes üzemek, illetve termékelőállításuk. Benzin 865 l Gázolaj l Alapanyag m 3 Por kibocsátás 3726 kg 7310 m 3 Villamos energia kwh Gőzenergia t Segédanyagok Ld. 4. táblázat Üzem Kazán kibocsátás CO: 4006 kg NO X : 2488 kg Korom: 4305 kg Szilárd: 5425 kg Egyéb szennyező anyagok Ld. 5. táblázat Fűrészáru 3763 m 3 Termék 8243 m 3 Apríték Darabos Fűrészpor 8395 m m m 3 3. ábra Az anyag energiamérleg valamint környezeti szennyező hatásuk NOVEMBER

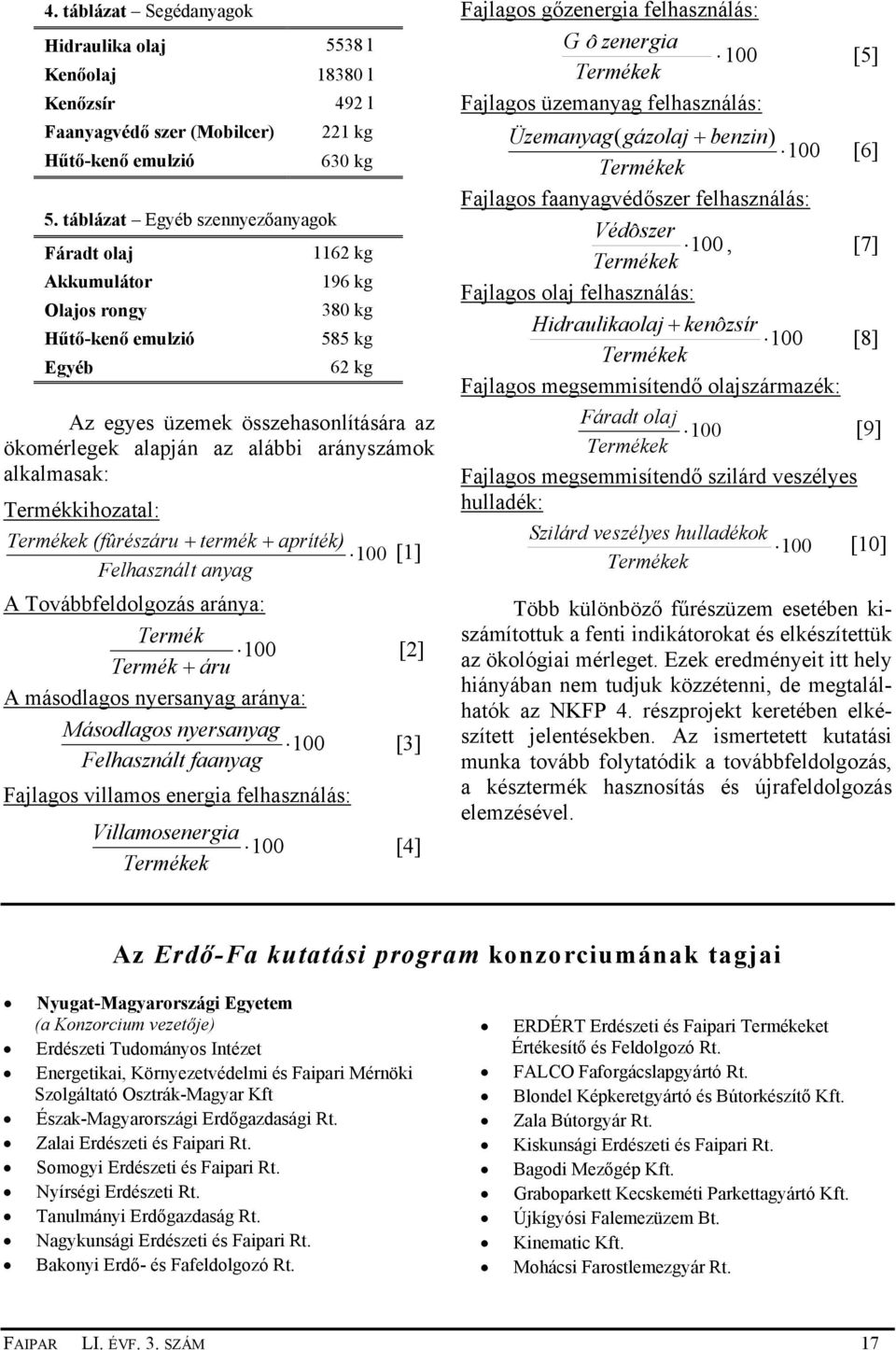

17 4. táblázat Segédanyagok Hidraulika olaj Kenőolaj Kenőzsír Faanyagvédő szer (Mobilcer) Hűtő-kenő emulzió 5. táblázat Egyéb szennyezőanyagok Fáradt olaj Akkumulátor Olajos rongy Hűtő-kenő emulzió Egyéb Az egyes üzemek összehasonlítására az ökomérlegek alapján az alábbi arányszámok alkalmasak: Termékkihozatal: Termékek (fûrészáru + termék + apríték) 100 [1] Felhasznált anyag A Továbbfeldolgozás aránya: Termék 100 [2] Termék + áru A másodlagos nyersanyag aránya: Másodlagos nyersanyag 100 [3] Felhasznált faanyag Fajlagos villamos energia felhasználás: Villamosenergia Termékek l l 492 l 221 kg 630 kg 1162 kg 196 kg 380 kg 585 kg 62 kg [4] Fajlagos gőzenergia felhasználás: G oˆ zenergia 100 [5] Termékek Fajlagos üzemanyag felhasználás: Üzemanyag( gázolaj + benzin) 100 [6] Termékek Fajlagos faanyagvédőszer felhasználás: Védoszer ˆ 100, [7] Termékek Fajlagos olaj felhasználás: Hidraulikaolaj + kenozsír ˆ 100 [8] Termékek Fajlagos megsemmisítendő olajszármazék: Fáradt olaj 100 [9] Termékek Fajlagos megsemmisítendő szilárd veszélyes hulladék: Szilárd veszélyes hulladékok Termékek 100 [10] Több különböző fűrészüzem esetében kiszámítottuk a fenti indikátorokat és elkészítettük az ökológiai mérleget. Ezek eredményeit itt hely hiányában nem tudjuk közzétenni, de megtalálhatók az NKFP 4. részprojekt keretében elkészített jelentésekben. Az ismertetett kutatási munka tovább folytatódik a továbbfeldolgozás, a késztermék hasznosítás és újrafeldolgozás elemzésével. Az Erdő-Fa kutatási program konzorciumának tagjai Nyugat-Magyarországi Egyetem (a Konzorcium vezetője) Erdészeti Tudományos Intézet Energetikai, Környezetvédelmi és Faipari Mérnöki Szolgáltató Osztrák-Magyar Kft Észak-Magyarországi Erdőgazdasági Rt. Zalai Erdészeti és Faipari Rt. Somogyi Erdészeti és Faipari Rt. Nyírségi Erdészeti Rt. Tanulmányi Erdőgazdaság Rt. Nagykunsági Erdészeti és Faipari Rt. Bakonyi Erdő- és Fafeldolgozó Rt. ERDÉRT Erdészeti és Faipari Termékeket Értékesítő és Feldolgozó Rt. FALCO Faforgácslapgyártó Rt. Blondel Képkeretgyártó és Bútorkészítő Kft. Zala Bútorgyár Rt. Kiskunsági Erdészeti és Faipari Rt. Bagodi Mezőgép Kft. Graboparkett Kecskeméti Parkettagyártó Kft. Újkígyósi Falemezüzem Bt. Kinematic Kft. Mohácsi Farostlemezgyár Rt. FAIPAR LI. ÉVF. 3. SZÁM 17

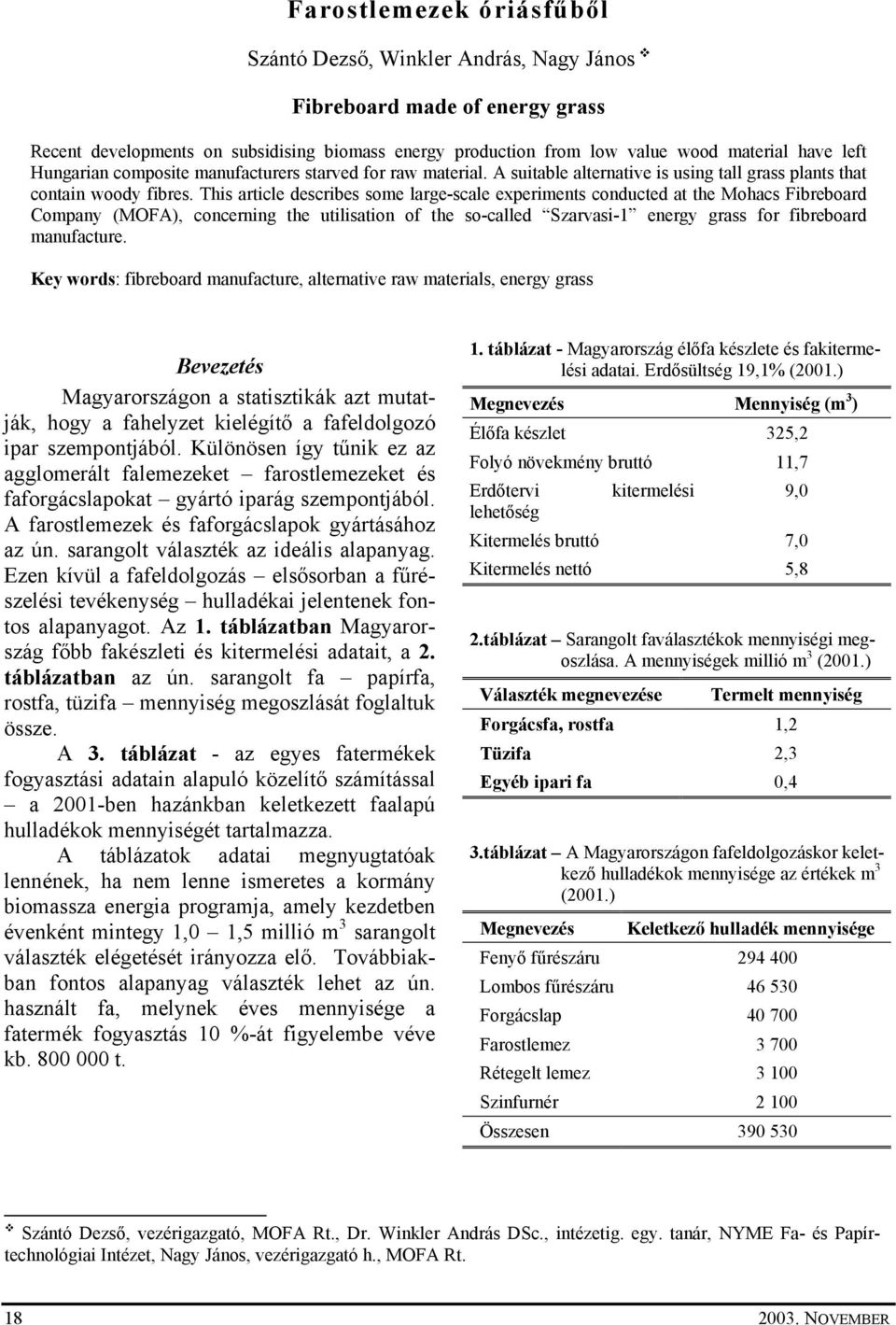

18 Farostlemezek óriásfűből Szántó Dezső, Winkler András, Nagy János Fibreboard made of energy grass Recent developments on subsidising biomass energy production from low value wood material have left Hungarian composite manufacturers starved for raw material. A suitable alternative is using tall grass plants that contain woody fibres. This article describes some large-scale experiments conducted at the Mohacs Fibreboard Company (MOFA), concerning the utilisation of the so-called Szarvasi-1 energy grass for fibreboard manufacture. Key words: fibreboard manufacture, alternative raw materials, energy grass Bevezetés Magyarországon a statisztikák azt mutatják, hogy a fahelyzet kielégítő a fafeldolgozó ipar szempontjából. Különösen így tűnik ez az agglomerált falemezeket farostlemezeket és faforgácslapokat gyártó iparág szempontjából. A farostlemezek és faforgácslapok gyártásához az ún. sarangolt választék az ideális alapanyag. Ezen kívül a fafeldolgozás elsősorban a fűrészelési tevékenység hulladékai jelentenek fontos alapanyagot. Az 1. táblázatban Magyarország főbb fakészleti és kitermelési adatait, a 2. táblázatban az ún. sarangolt fa papírfa, rostfa, tüzifa mennyiség megoszlását foglaltuk össze. A 3. táblázat - az egyes fatermékek fogyasztási adatain alapuló közelítő számítással a 2001-ben hazánkban keletkezett faalapú hulladékok mennyiségét tartalmazza. A táblázatok adatai megnyugtatóak lennének, ha nem lenne ismeretes a kormány biomassza energia programja, amely kezdetben évenként mintegy 1,0 1,5 millió m 3 sarangolt választék elégetését irányozza elő. Továbbiakban fontos alapanyag választék lehet az ún. használt fa, melynek éves mennyisége a fatermék fogyasztás 10 %-át figyelembe véve kb t. 1. táblázat - Magyarország élőfa készlete és fakitermelési adatai. Erdősültség 19,1% (2001.) Megnevezés Mennyiség (m 3 ) Élőfa készlet 325,2 Folyó növekmény bruttó 11,7 Erdőtervi kitermelési 9,0 lehetőség Kitermelés bruttó 7,0 Kitermelés nettó 5,8 2.táblázat Sarangolt faválasztékok mennyiségi megoszlása. A mennyiségek millió m 3 (2001.) Választék megnevezése Termelt mennyiség Forgácsfa, rostfa 1,2 Tüzifa 2,3 Egyéb ipari fa 0,4 3.táblázat A Magyarországon fafeldolgozáskor keletkező hulladékok mennyisége az értékek m 3 (2001.) Megnevezés Keletkező hulladék mennyisége Fenyő fűrészáru Lombos fűrészáru Forgácslap Farostlemez Rétegelt lemez Szinfurnér Összesen Szántó Dezső, vezérigazgató, MOFA Rt., Dr. Winkler András DSc., intézetig. egy. tanár, NYME Fa- és Papírtechnológiai Intézet, Nagy János, vezérigazgató h., MOFA Rt NOVEMBER

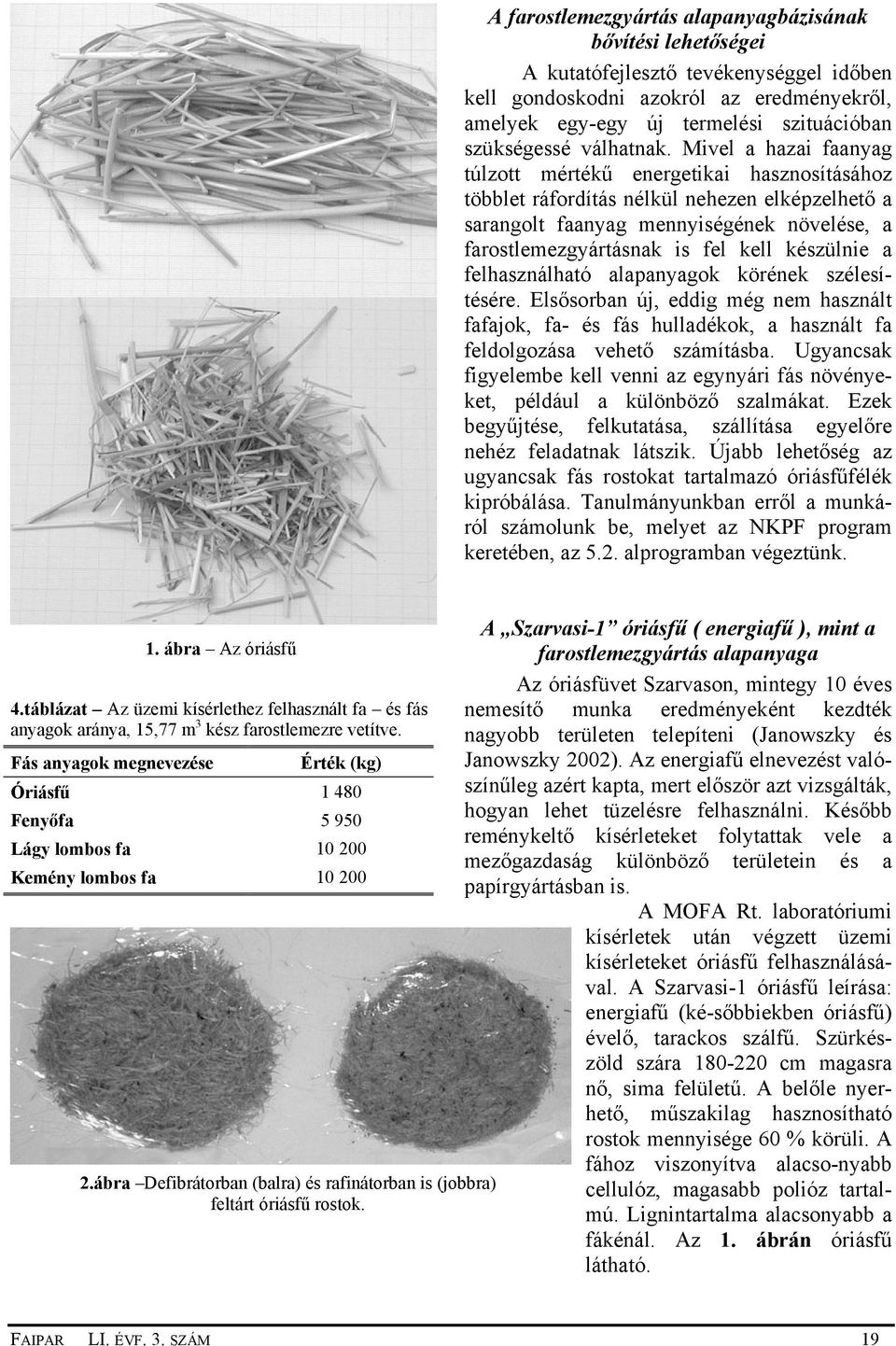

19 A farostlemezgyártás alapanyagbázisának bővítési lehetőségei A kutatófejlesztő tevékenységgel időben kell gondoskodni azokról az eredményekről, amelyek egy-egy új termelési szituációban szükségessé válhatnak. Mivel a hazai faanyag túlzott mértékű energetikai hasznosításához többlet ráfordítás nélkül nehezen elképzelhető a sarangolt faanyag mennyiségének növelése, a farostlemezgyártásnak is fel kell készülnie a felhasználható alapanyagok körének szélesítésére. Elsősorban új, eddig még nem használt fafajok, fa- és fás hulladékok, a használt fa feldolgozása vehető számításba. Ugyancsak figyelembe kell venni az egynyári fás növényeket, például a különböző szalmákat. Ezek begyűjtése, felkutatása, szállítása egyelőre nehéz feladatnak látszik. Újabb lehetőség az ugyancsak fás rostokat tartalmazó óriásfűfélék kipróbálása. Tanulmányunkban erről a munkáról számolunk be, melyet az NKPF program keretében, az 5.2. alprogramban végeztünk. 1. ábra Az óriásfű 4.táblázat Az üzemi kísérlethez felhasznált fa és fás anyagok aránya, 15,77 m 3 kész farostlemezre vetítve. Fás anyagok megnevezése Érték (kg) Óriásfű Fenyőfa Lágy lombos fa Kemény lombos fa ábra Defibrátorban (balra) és rafinátorban is (jobbra) feltárt óriásfű rostok. A Szarvasi-1 óriásfű ( energiafű ), mint a farostlemezgyártás alapanyaga Az óriásfüvet Szarvason, mintegy 10 éves nemesítő munka eredményeként kezdték nagyobb területen telepíteni (Janowszky és Janowszky 2002). Az energiafű elnevezést valószínűleg azért kapta, mert először azt vizsgálták, hogyan lehet tüzelésre felhasználni. Később reménykeltő kísérleteket folytattak vele a mezőgazdaság különböző területein és a papírgyártásban is. A MOFA Rt. laboratóriumi kísérletek után végzett üzemi kísérleteket óriásfű felhasználásával. A Szarvasi-1 óriásfű leírása: energiafű (ké-sőbbiekben óriásfű) évelő, tarackos szálfű. Szürkészöld szára cm magasra nő, sima felületű. A belőle nyerhető, műszakilag hasznosítható rostok mennyisége 60 % körüli. A fához viszonyítva alacso-nyabb cellulóz, magasabb polióz tartalmú. Lignintartalma alacsonyabb a fákénál. Az 1. ábrán óriásfű látható. FAIPAR LI. ÉVF. 3. SZÁM 19

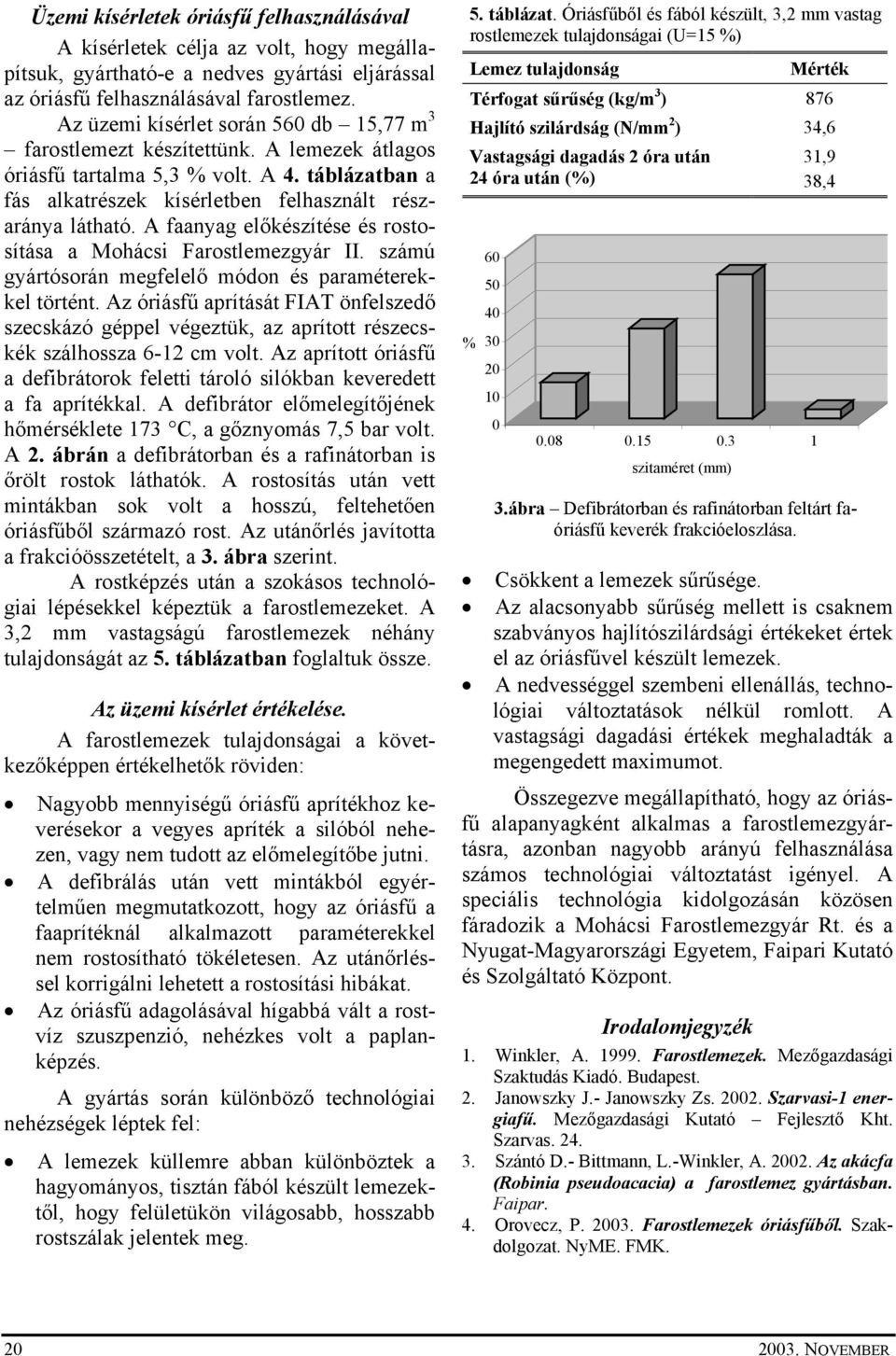

20 Üzemi kísérletek óriásfű felhasználásával A kísérletek célja az volt, hogy megállapítsuk, gyártható-e a nedves gyártási eljárással az óriásfű felhasználásával farostlemez. Az üzemi kísérlet során 560 db 15,77 m 3 farostlemezt készítettünk. A lemezek átlagos óriásfű tartalma 5,3 % volt. A 4. táblázatban a fás alkatrészek kísérletben felhasznált részaránya látható. A faanyag előkészítése és rostosítása a Mohácsi Farostlemezgyár II. számú gyártósorán megfelelő módon és paraméterekkel történt. Az óriásfű aprítását FIAT önfelszedő szecskázó géppel végeztük, az aprított részecskék szálhossza 6-12 cm volt. Az aprított óriásfű a defibrátorok feletti tároló silókban keveredett a fa aprítékkal. A defibrátor előmelegítőjének hőmérséklete 173 C, a gőznyomás 7,5 bar volt. A 2. ábrán a defibrátorban és a rafinátorban is őrölt rostok láthatók. A rostosítás után vett mintákban sok volt a hosszú, feltehetően óriásfűből származó rost. Az utánőrlés javította a frakcióösszetételt, a 3. ábra szerint. A rostképzés után a szokásos technológiai lépésekkel képeztük a farostlemezeket. A 3,2 mm vastagságú farostlemezek néhány tulajdonságát az 5. táblázatban foglaltuk össze. Az üzemi kísérlet értékelése. A farostlemezek tulajdonságai a következőképpen értékelhetők röviden: Nagyobb mennyiségű óriásfű aprítékhoz keverésekor a vegyes apríték a silóból nehezen, vagy nem tudott az előmelegítőbe jutni. A defibrálás után vett mintákból egyértelműen megmutatkozott, hogy az óriásfű a faaprítéknál alkalmazott paraméterekkel nem rostosítható tökéletesen. Az utánőrléssel korrigálni lehetett a rostosítási hibákat. Az óriásfű adagolásával hígabbá vált a rostvíz szuszpenzió, nehézkes volt a paplanképzés. A gyártás során különböző technológiai nehézségek léptek fel: A lemezek küllemre abban különböztek a hagyományos, tisztán fából készült lemezektől, hogy felületükön világosabb, hosszabb rostszálak jelentek meg. 5. táblázat. Óriásfűből és fából készült, 3,2 mm vastag rostlemezek tulajdonságai (U=15 %) Lemez tulajdonság Mérték Térfogat sűrűség (kg/m 3 ) 876 Hajlító szilárdság (N/mm 2 ) 34,6 Vastagsági dagadás 2 óra után 24 óra után (%) % ,9 38, szitaméret (mm) 3.ábra Defibrátorban és rafinátorban feltárt faóriásfű keverék frakcióeloszlása. Csökkent a lemezek sűrűsége. Az alacsonyabb sűrűség mellett is csaknem szabványos hajlítószilárdsági értékeket értek el az óriásfűvel készült lemezek. A nedvességgel szembeni ellenállás, technológiai változtatások nélkül romlott. A vastagsági dagadási értékek meghaladták a megengedett maximumot. Összegezve megállapítható, hogy az óriásfű alapanyagként alkalmas a farostlemezgyártásra, azonban nagyobb arányú felhasználása számos technológiai változtatást igényel. A speciális technológia kidolgozásán közösen fáradozik a Mohácsi Farostlemezgyár Rt. és a Nyugat-Magyarországi Egyetem, Faipari Kutató és Szolgáltató Központ. Irodalomjegyzék 1. Winkler, A Farostlemezek. Mezőgazdasági Szaktudás Kiadó. Budapest. 2. Janowszky J.- Janowszky Zs Szarvasi-1 energiafű. Mezőgazdasági Kutató Fejlesztő Kht. Szarvas Szántó D.- Bittmann, L.-Winkler, A Az akácfa (Robinia pseudoacacia) a farostlemez gyártásban. Faipar. 4. Orovecz, P Farostlemezek óriásfűből. Szakdolgozat. NyME. FMK NOVEMBER
