PLATTÍROZOTT ALUMÍNIUM LEMEZEK KÖTÉSI VISZONYAINAK TECHNOLÓGIAI VIZSGÁLATA TECHNOLOGICAL INVESTIGATION OF PLATED ALUMINIUM SHEETS BONDING PROPERTIES

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "PLATTÍROZOTT ALUMÍNIUM LEMEZEK KÖTÉSI VISZONYAINAK TECHNOLÓGIAI VIZSGÁLATA TECHNOLOGICAL INVESTIGATION OF PLATED ALUMINIUM SHEETS BONDING PROPERTIES"

Átírás

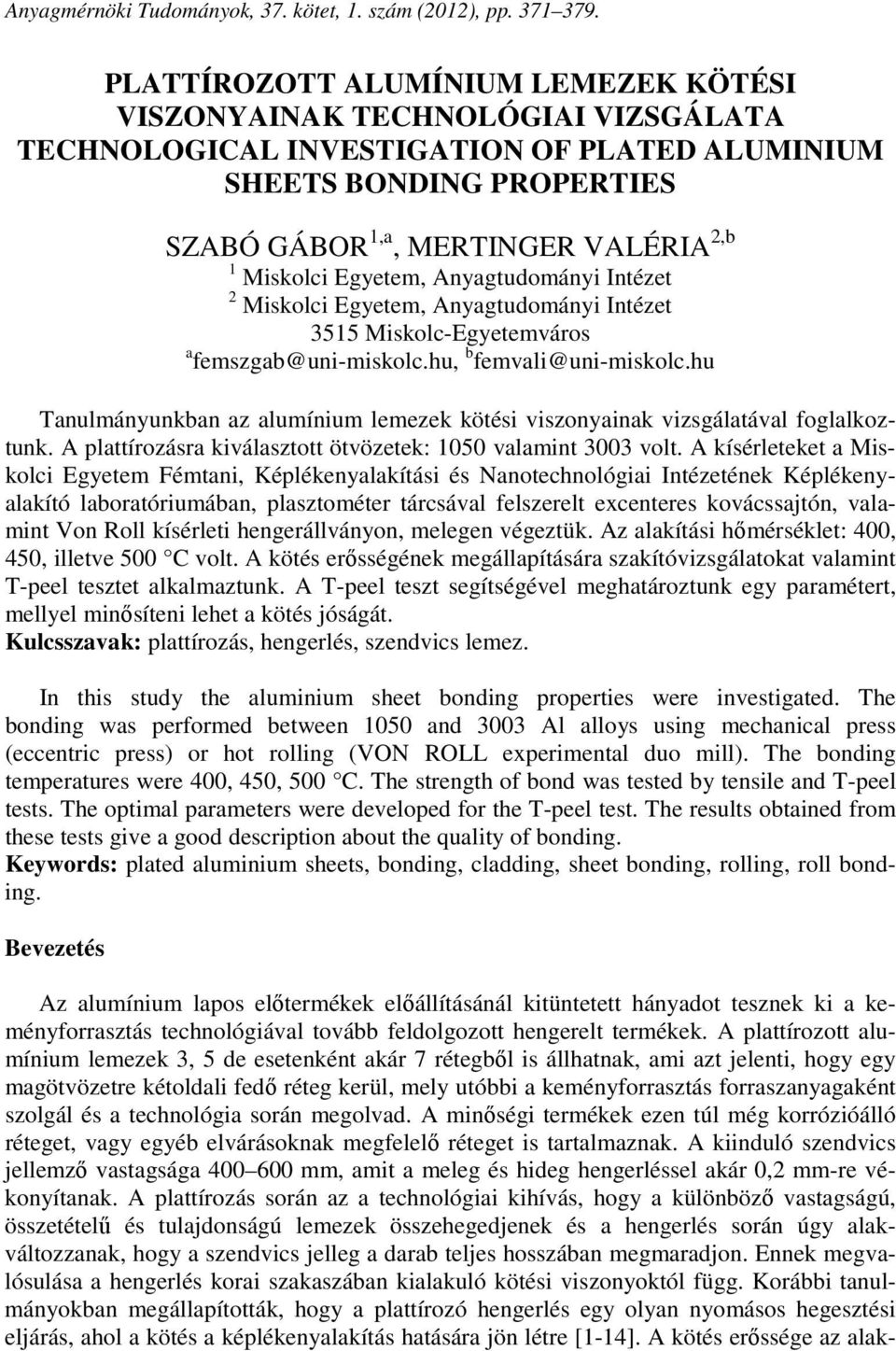

1 Anyagmérnöki Tudományok, 37. kötet, 1. szám (2012), pp PLATTÍROZOTT ALUMÍNIUM LEMEZEK KÖTÉSI VISZONYAINAK TECHNOLÓGIAI VIZSGÁLATA TECHNOLOGICAL INVESTIGATION OF PLATED ALUMINIUM SHEETS BONDING PROPERTIES SZABÓ GÁBOR 1,a, MERTINGER VALÉRIA 2,b 1 Miskolci Egyetem, Anyagtudományi Intézet 2 Miskolci Egyetem, Anyagtudományi Intézet 3515 Miskolc-Egyetemváros a femszgab@uni-miskolc.hu, b femvali@uni-miskolc.hu Tanulmányunkban az alumínium lemezek kötési viszonyainak vizsgálatával foglalkoztunk. A plattírozásra kiválasztott ötvözetek: 1050 valamint 3003 volt. A kísérleteket a Miskolci Egyetem Fémtani, Képlékenyalakítási és Nanotechnológiai Intézetének Képlékenyalakító laboratóriumában, plasztométer tárcsával felszerelt excenteres kovácssajtón, valamint Von Roll kísérleti hengerállványon, melegen végeztük. Az alakítási hőmérséklet: 400, 450, illetve 500 C volt. A kötés erősségének megállapítására szakítóvizsgálatokat valamint T-peel tesztet alkalmaztunk. A T-peel teszt segítségével meghatároztunk egy paramétert, mellyel minősíteni lehet a kötés jóságát. Kulcsszavak: plattírozás, hengerlés, szendvics lemez. In this study the aluminium sheet bonding properties were investigated. The bonding was performed between 1050 and 3003 Al alloys using mechanical press (eccentric press) or hot rolling (VON ROLL experimental duo mill). The bonding temperatures were 400, 450, 500 C. The strength of bond was tested by tensile and T-peel tests. The optimal parameters were developed for the T-peel test. The results obtained from these tests give a good description about the quality of bonding. Keywords: plated aluminium sheets, bonding, cladding, sheet bonding, rolling, roll bonding. Bevezetés Az alumínium lapos előtermékek előállításánál kitüntetett hányadot tesznek ki a keményforrasztás technológiával tovább feldolgozott hengerelt termékek. A plattírozott alumínium lemezek 3, 5 de esetenként akár 7 rétegből is állhatnak, ami azt jelenti, hogy egy magötvözetre kétoldali fedő réteg kerül, mely utóbbi a keményforrasztás forraszanyagaként szolgál és a technológia során megolvad. A minőségi termékek ezen túl még korrózióálló réteget, vagy egyéb elvárásoknak megfelelő réteget is tartalmaznak. A kiinduló szendvics jellemző vastagsága mm, amit a meleg és hideg hengerléssel akár 0,2 mm-re vékonyítanak. A plattírozás során az a technológiai kihívás, hogy a különböző vastagságú, összetételű és tulajdonságú lemezek összehegedjenek és a hengerlés során úgy alakváltozzanak, hogy a szendvics jelleg a darab teljes hosszában megmaradjon. Ennek megvalósulása a hengerlés korai szakaszában kialakuló kötési viszonyoktól függ. Korábbi tanulmányokban megállapították, hogy a plattírozó hengerlés egy olyan nyomásos hegesztési eljárás, ahol a kötés a képlékenyalakítás hatására jön létre [1-14]. A kötés erőssége az alak-

2 372 Szabó Gábor Mertinger Valéria változás nagyságától függ. Megállapították azt is, hogy a kötés kialakulásához az alakváltozásnak egy alsó határértéket el kell érnie, különben nem alakul ki a kötés. [3-5, 8] Az alsó határértéket meghaladva azonban a kötési szilárdság dinamikusan nő és elér egy felső határt, ami megegyezik az alapanyag szakítószilárdságával. [3-4, 8-10] Az alsó határérték azonban minden anyagra más és más [3-4, 6]. 1. Plattírozás excenter sajtón 1.1. Vizsgálati folyamat A vizsgálat során 1050 és 3003-as alumínium lemezeket plattíroztunk Ford szerszámmal [1] excenter sajtón. Az így történő alakítás a plattírozási folyamat közelítő modellje. Az alkalmazott lemezek 7 mm vastagságban hidegen hengerelt állapotban álltak rendelkezésre, melyeket zsírtalanítás után egymáshoz képest eltolva rögzítettünk. A kiinduló és a plattírozott lemezek geometriája és elhelyezése az 1. ábrán látható. A kísérleteket 500 Con végeztük, az alakváltozás mértéke pedig 30 80% között volt. Az excenter sajtót plasztométer tárcsával láttuk el, hogy az alakváltozási sebesség értéke állandó legyen a. b. 1. ábra. Eltolva rögzített lemezek (a) plattírozás előtt, (b) plattírozás után A plattírozás után az összekötött rétegeket egy INSTRON 5982 típusú szakítógép segítségével szakítóvizsgálatnak vetettük alá. (2. ábra) A szakítógépen felvett út erő diagramból meghatároztuk a Ford szerszám által nyomott felületre normált feszültség értéket határoztuk meg. (1) Fmax Rm normál = (1) AFord R m normált normált szakítószilárdság, MPa F max Maximális terhelőerő a szakító vizsgálat során, N A Ford A Ford szerszámnak a darab felületével érintkező felülete, mm 2 A normált szakítószilárdság arányos a kötés erősségével.

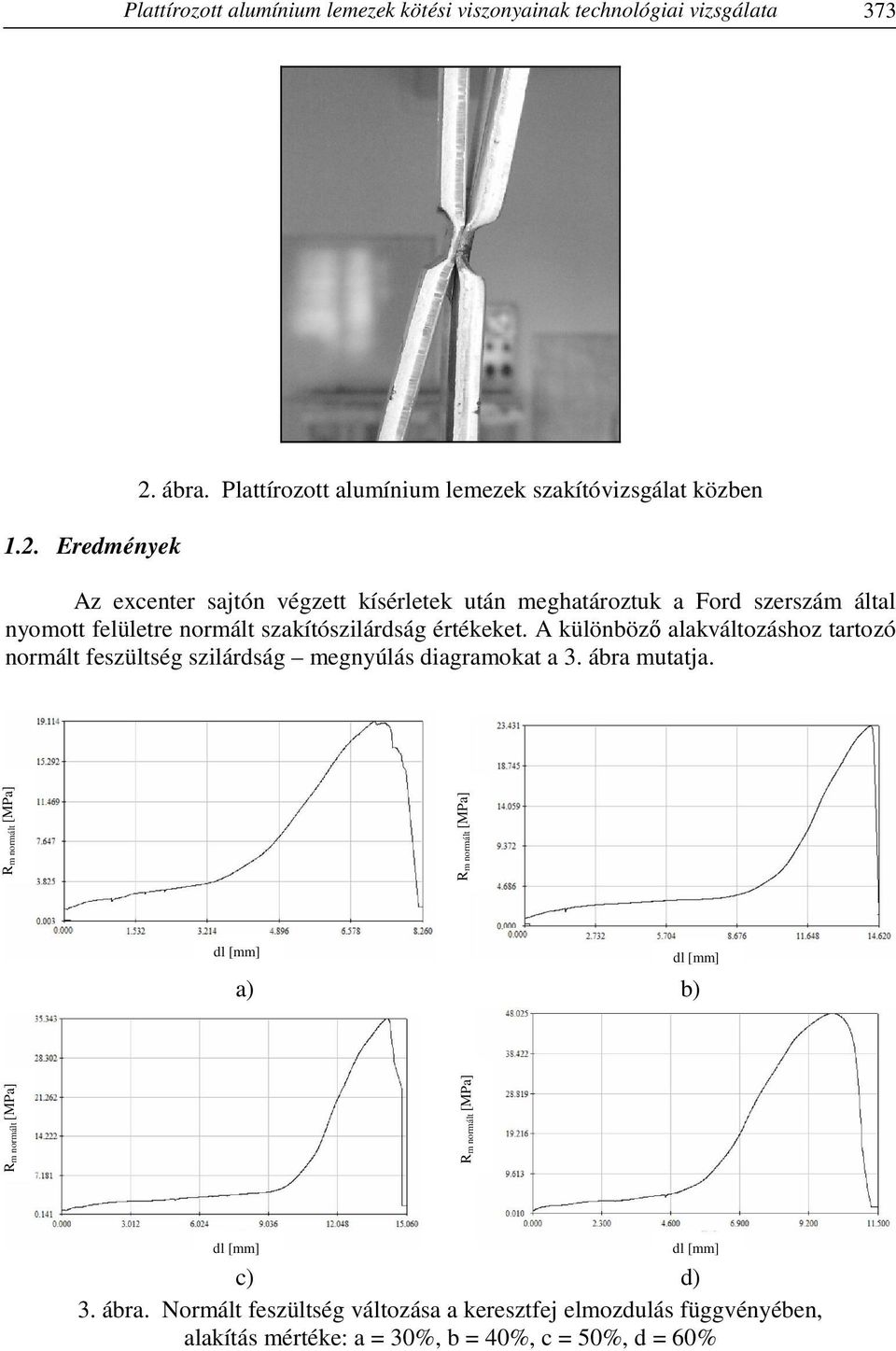

3 Plattírozott alumínium lemezek kötési viszonyainak technológiai vizsgálata Eredmények 2. ábra. Plattírozott alumínium lemezek szakítóvizsgálat közben Az excenter sajtón végzett kísérletek után meghatároztuk a Ford szerszám által nyomott felületre normált szakítószilárdság értékeket. A különböző alakváltozáshoz tartozó normált feszültség szilárdság megnyúlás diagramokat a 3. ábra mutatja. Rm normált [MPa] Rm normált [MPa] dl [mm] dl [mm] a) b) Rm normált [MPa] Rm normált [MPa] dl [mm] dl [mm] c) d) 3. ábra. Normált feszültség változása a keresztfej elmozdulás függvényében, alakítás mértéke: a = 30%, b = 40%, c = 50%, d = 60%

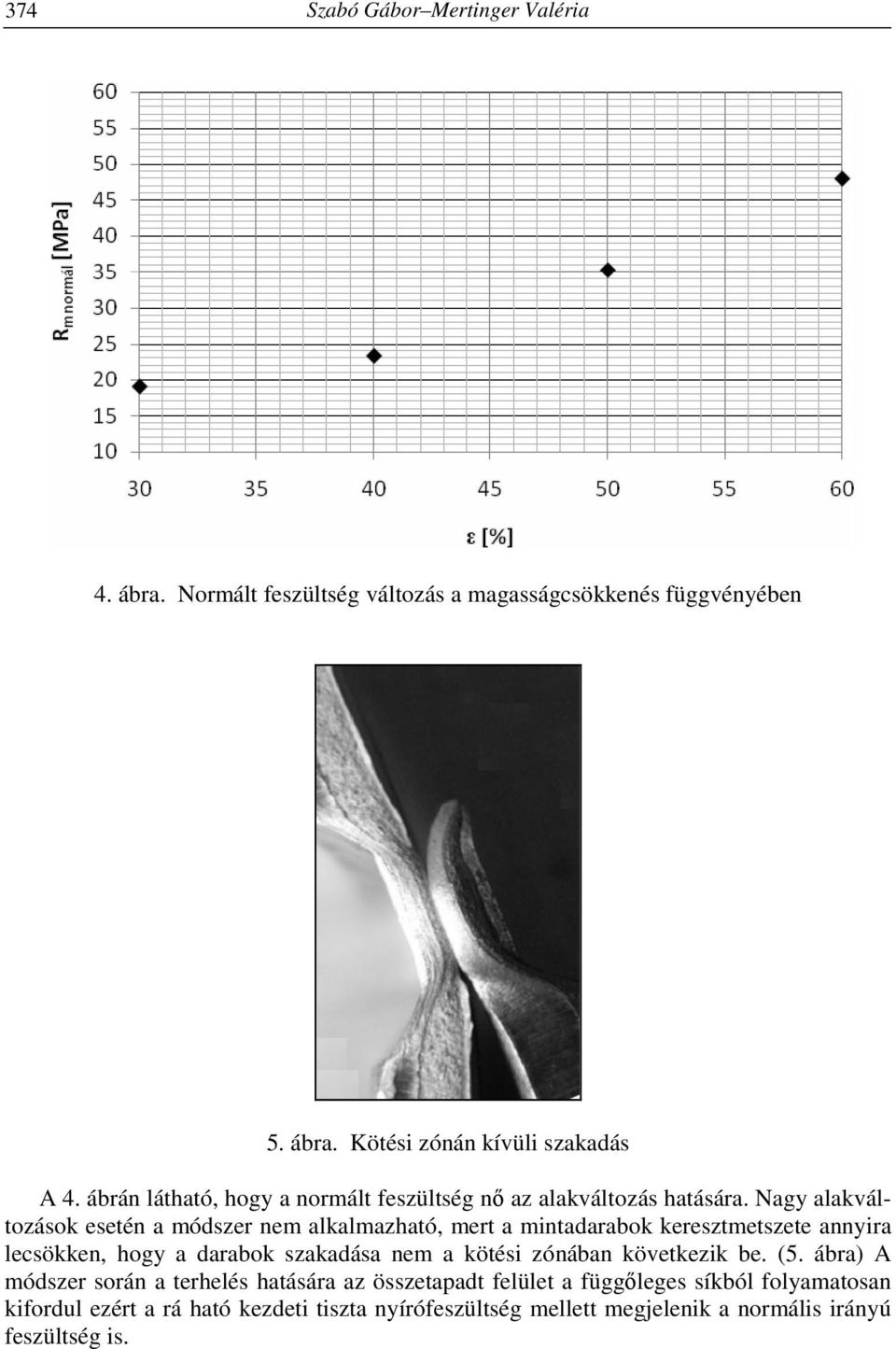

4 374 Szabó Gábor Mertinger Valéria 4. ábra. Normált feszültség változás a magasságcsökkenés függvényében 5. ábra. Kötési zónán kívüli szakadás A 4. ábrán látható, hogy a normált feszültség nő az alakváltozás hatására. Nagy alakváltozások esetén a módszer nem alkalmazható, mert a mintadarabok keresztmetszete annyira lecsökken, hogy a darabok szakadása nem a kötési zónában következik be. (5. ábra) A módszer során a terhelés hatására az összetapadt felület a függőleges síkból folyamatosan kifordul ezért a rá ható kezdeti tiszta nyírófeszültség mellett megjelenik a normális irányú feszültség is.

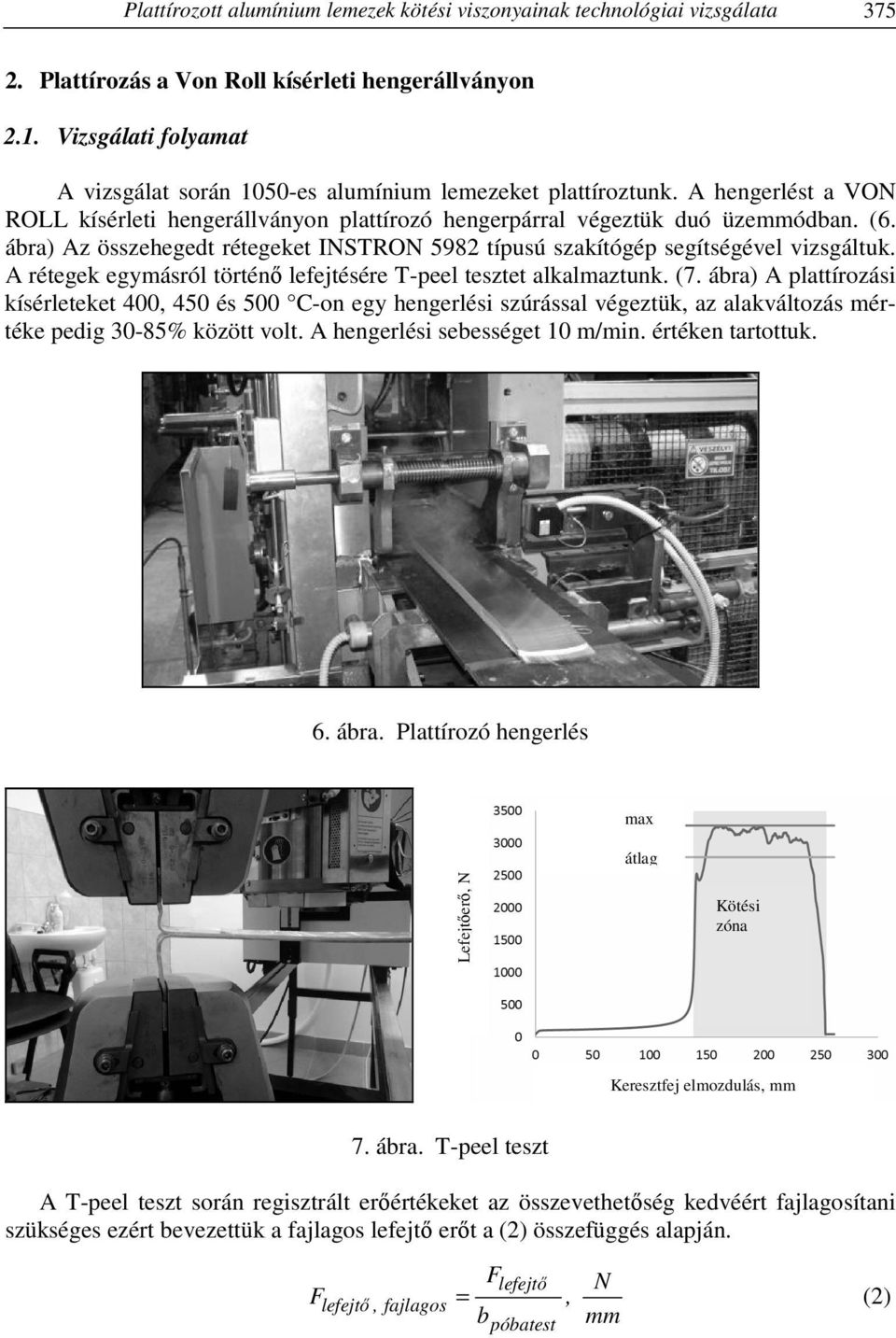

5 Plattírozott alumínium lemezek kötési viszonyainak technológiai vizsgálata Plattírozás a Von Roll kísérleti hengerállványon 2.1. Vizsgálati folyamat A vizsgálat során 1050-es alumínium lemezeket plattíroztunk. A hengerlést a VON ROLL kísérleti hengerállványon plattírozó hengerpárral végeztük duó üzemmódban. (6. ábra) Az összehegedt rétegeket INSTRON 5982 típusú szakítógép segítségével vizsgáltuk. A rétegek egymásról történő lefejtésére T-peel tesztet alkalmaztunk. (7. ábra) A plattírozási kísérleteket 400, 450 és 500 C-on egy hengerlési szúrással végeztük, az alakváltozás mértéke pedig 30-85% között volt. A hengerlési sebességet 10 m/min. értéken tartottuk. 6. ábra. Plattírozó hengerlés max átlag Lefejtőerő, N Kötési zóna Keresztfej elmozdulás, mm 7. ábra. T-peel teszt A T-peel teszt során regisztrált erőértékeket az összevethetőség kedvéért fajlagosítani szükséges ezért bevezettük a fajlagos lefejtő erőt a (2) összefüggés alapján. Flefejtő N F lefejtő, fajlagos =, bpóbatest mm (2)

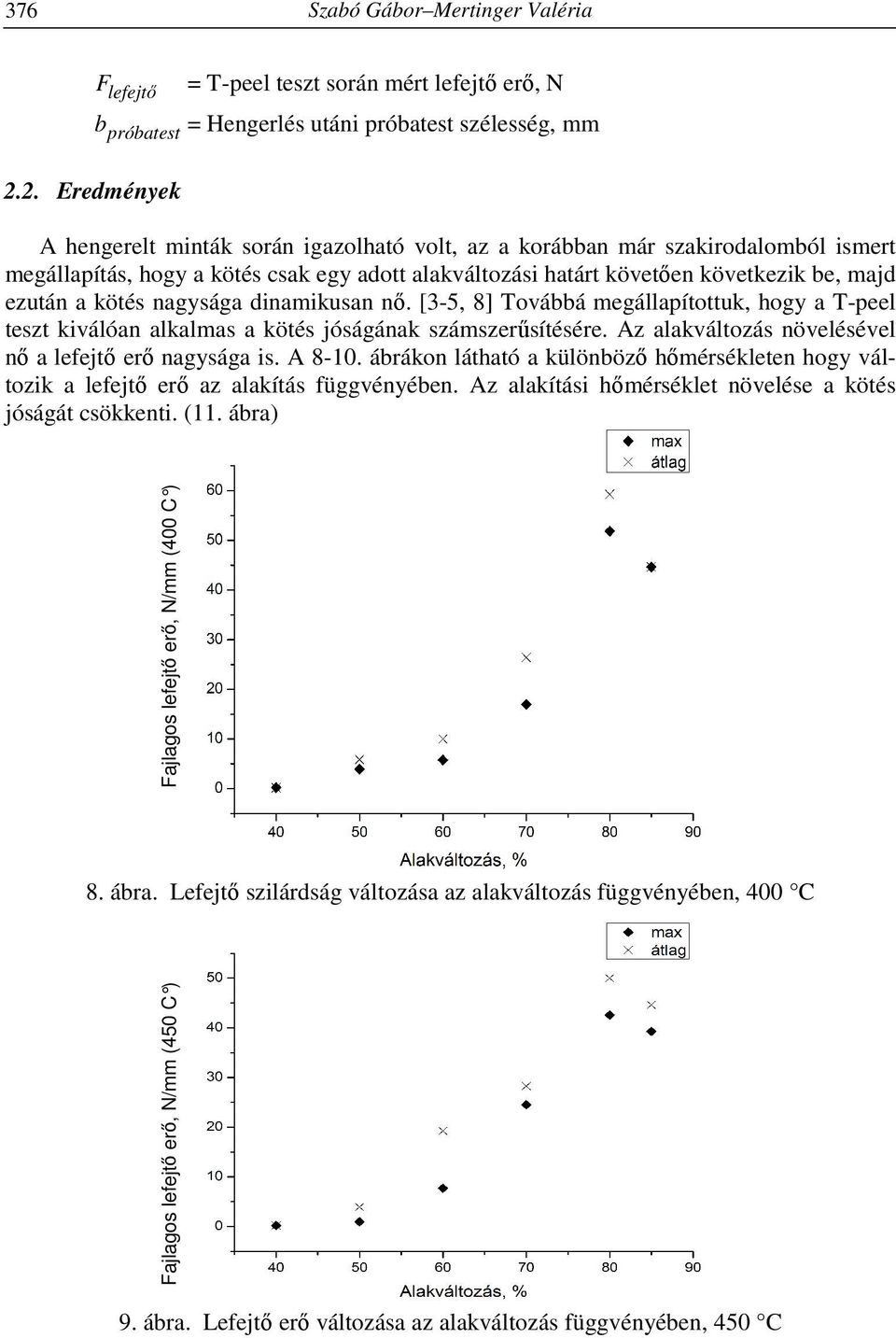

6 376 Szabó Gábor Mertinger Valéria F lefejtő = T-peel teszt során mért lefejtő erő, N b próbatest = Hengerlés utáni próbatest szélesség, mm 2.2. Eredmények A hengerelt minták során igazolható volt, az a korábban már szakirodalomból ismert megállapítás, hogy a kötés csak egy adott alakváltozási határt követően következik be, majd ezután a kötés nagysága dinamikusan nő. [3-5, 8] Továbbá megállapítottuk, hogy a T-peel teszt kiválóan alkalmas a kötés jóságának számszerűsítésére. Az alakváltozás növelésével nő a lefejtő erő nagysága is. A ábrákon látható a különböző hőmérsékleten hogy változik a lefejtő erő az alakítás függvényében. Az alakítási hőmérséklet növelése a kötés jóságát csökkenti. (11. ábra) 8. ábra. Lefejtő szilárdság változása az alakváltozás függvényében, 400 C Fajlagos lefejtő erő, N/mm (450 C ) Fajlagos lefejtő erő, N/mm (400 C ) 9. ábra. Lefejtő erő változása az alakváltozás függvényében, 450 C

7 Plattírozott alumínium lemezek kötési viszonyainak technológiai vizsgálata ábra. Lefejtő erő változása az alakváltozás függvényében, 500 C Fajlagos lefejtő erő, N/mm Fajlagos lefejtő erő, N/mm (500 C ) 11. ábra. Az alakítási hőmérsékletnövekedésével a lefejtő erő csökken A T-peel teszt befejezése után a lefejtett felületeken SEM felvételeket készítettünk. A 12. ábrán láthatóak a felszakadt kötések, valamint a megfolyások nyomai.

8 378 Szabó Gábor Mertinger Valéria a) b) 12. ábra. Felszakított felület a lefejtő vizsgálat után Látható, hogy nagyobb alakítás mellett sűrűbben helyezkednek el a folyási vonalak, mely a kötés erősségével arányban van. Mivel a képeken a nagyítás eltérő a képek összehasonlítása csak a marker jelek figyelembevételével történhet. Megállapítások Vizsgálataink során megállapítottuk, hogy a kialakult kötés erőssége az alakítás mértékétől függ. Excenter sajtón 60%-os alakítás fölött a rétegek kötése teljes felületen megtörténik. Hengerléssel a teljes felületen történő kötés kialakulásához nagyobb alakváltozás szükséges. A szakító és T-peel vizsgálattal a kötés erőssége minősíthető, a mért értékekkel arányban van. Köszönetnyilvánítás A bemutatott munka a TÁMOP B-10/2/KONV projekt keretében valósult meg. Irodalom [1] Voith M.: A képlékeny alakítás elmélete. Miskolc, Miskolci Egyetemi Kiadó, [2] Kiss E.: Képlékeny alakítás. Budapest, Tankönyvkiadó, [3] Bay N.: Cold welding, Part I, Characteristic, bonding mechanisms, bond strength. Met Construct (1986) [4] M. Eizadjou, H. Danesh Manesh, K. Janghorban: Mechanism of warm and cold roll bonding of aluminum alloy strips, Materials and Design (2009) [5] Zhang W, Bay N.: Cold welding-theoretical modeling of weld formation. Weld J (1997) [6] Wright PK, Snow DA, Tay CK.: Interfacial conditions and bond strength in cold pressure welding by rolling. Met Technol (1978) [7] Wu HY, Lee S, Wang JY.: Solid state bonding of iron-base alloy, steel-brass and aluminum alloy. J Mater Process Technol (1998) [8] Danesh Manesh H, Karimi Taheri A.: Study of mechanisms of cold roll welding of aluminum alloy to steel strip. J.: Mater Sci Technol (2004) [9] Danesh Manesh H, Karimi Taheri A.: An investigation of deformation behavior and bonding strength of bimetal strip during rolling. Mech Mater (2005)

9 Plattírozott alumínium lemezek kötési viszonyainak technológiai vizsgálata 379 [10] Zhang W, Bay N.: Cold welding-experimental investigation of the surface preparation methods. Weld J (1997) [11] Hwang Y. M., Hsu H. H. and Lee, H. J.: Analyses of sandwich sheet rolling by stream function method, International Journal of Mechanical Science, 1994, pp [12] Hwang Y. M., Hsu H. H. and Hwang, Y. L.: Analytical and experimental study on bonding behavior at the roll gap during complex rolling of sandwich sheets, International Journal of Mechanical Science, 1999, pp [13] Danesh Manesh H, Karimi Taheri A.: Theoretical and experimental investigation of cold rolling of tri-layer strip, Journal of Materials Processing Technology, 2005, pp [14] Tzou G. Y. et al.: Analytical approach to the cold-and-hot bond rolling of sandwich sheet with outer hard and inner soft layers, Journal of Materials Processing Technology, 2002, pp

10

MELEGZÖMÍTŐ VIZSGÁLATOK ALUMÍNIUMÖTVÖZETEKEN HOT COMPRESSION TESTS IN ALUMINIUM ALLOYS MIKÓ TAMÁS 1

MELEGZÖMÍTŐ VIZSGÁLATOK ALUMÍNIUMÖTVÖZETEKEN HOT COMPRESSION TESTS IN ALUMINIUM ALLOYS MIKÓ TAMÁS 1 Anyagmérnöki Tudományok, 39/1 (2016) pp. 107 112. MELEGZÖMÍTŐ VIZSGÁLATOK ALUMÍNIUMÖTVÖZETEKEN HOT COMPRESSION TESTS IN ALUMINIUM ALLOYS MIKÓ TAMÁS 1 A fémek alakváltozási tulajdonságainak laboratóriumi

Részletesebben

HIDEGEN HENGERELT ALUMÍNIUM SZALAG LENCSÉSSÉGÉNEK VIZSGÁLATA INVESTIGATION OF CROWN OF COLD ROLLED ALUMINIUM STRIP

HIDEGEN HENGERELT ALUMÍNIUM SZALAG LENCSÉSSÉGÉNEK VIZSGÁLATA INVESTIGATION OF CROWN OF COLD ROLLED ALUMINIUM STRIP Anagmérnöki Tudományok, 37. kötet, 1. szám (2012), pp. 309 319. HIDEGEN HENGERELT ALUMÍNIUM SZALAG LENCSÉSSÉGÉNEK VIZSGÁLATA INVESTIGATION OF CROWN OF COLD ROLLED ALUMINIUM STRIP PÁLINKÁS SÁNDOR Miskolci

Részletesebben

Kvartó elrendezésű hengerállvány végeselemes modellezése a síkkifekvési hibák kimutatása érdekében. PhD értekezés tézisei

Kvartó elrendezésű hengerállvány végeselemes modellezése a síkkifekvési hibák kimutatása érdekében. PhD értekezés tézisei Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola Kvartó elrendezésű hengerállvány végeselemes modellezése a síkkifekvési hibák kimutatása érdekében PhD értekezés tézisei KÉSZÍTETTE: Pálinkás

Részletesebben

KLINCS KÖTÉS TECHNOLÓGIAI PARAMÉTEREINEK VIZSGÁLATA, VÉGESELEMES MODELLEZÉSE

KLINCS KÖTÉS TECHNOLÓGIAI PARAMÉTEREINEK VIZSGÁLATA, VÉGESELEMES MODELLEZÉSE Anyagmérnöki Tudományok, 39/1 (2016) pp. 7 18. KLINCS KÖTÉS TECHNOLÓGIAI PARAMÉTEREINEK VIZSGÁLATA, VÉGESELEMES MODELLEZÉSE INVESTIGATION AND FINITE ELEMENT MODELLING OF TECHNOLOGICAL PARAMETERS OF CLINCHED

Részletesebben

Amorf/nanoszerkezetű felületi réteg létrehozása lézersugaras felületkezeléssel

Amorf/nanoszerkezetű felületi réteg létrehozása lézersugaras felületkezeléssel Amorf/nanoszerkezetű felületi réteg létrehozása lézersugaras felületkezeléssel Svéda Mária és Roósz András MTA-ME Anyagtudományi Kutatócsoport 3515-Miskolc-Egyetemváros femmaria@uni-miskolc.hu Absztrakt

Részletesebben

FÉMKOMPOZITOK KOPÁSÁLLÓSÁGÁNAK VIZSGÁLATA INVESTIGATION OF THE WEAR RESISTANCE PROPERTIES OF METAL MATRIX COMPOSITES

FÉMKOMPOZITOK KOPÁSÁLLÓSÁGÁNAK VIZSGÁLATA INVESTIGATION OF THE WEAR RESISTANCE PROPERTIES OF METAL MATRIX COMPOSITES Anyagmérnöki Tudományok, 37. kötet, 1. szám (1), pp. 361 369. FÉMKOMPOZITOK KOPÁSÁLLÓSÁGÁNAK VIZSGÁLATA INVESTIGATION OF THE WEAR RESISTANCE PROPERTIES OF METAL MATRIX COMPOSITES SIMON ANDREA 1, GÁCSI

Részletesebben

Egyrétegű tömörfalapok ragasztási szilárdságának vizsgálata kisméretű próbatesteken

Egyrétegű tömörfalapok ragasztási szilárdságának vizsgálata kisméretű próbatesteken Köszönetnyilvánítás A kutatás részben az OTKA (projekt szám T 025985), részben a NATO Cooperative Research Grant (CRG.LG 973967) anyagi támogatásával folyt. Irodalomjegyzék 1. Molnár S. Szerk. 2000. Faipari

Részletesebben

Lemezhengerlési folyamat véges elemes szimulációja

Lemezhengerlési folyamat véges elemes szimulációja Lemezhengerlési folyamat véges elemes szimulációja Előadók: Bay Zoltán Nonprofit Ltd. for Applied Research Bézi Zoltán Pálinkás Sándor Célkitűzés A hideghengerlés során kialakuló alakhibák modellezése,

Részletesebben

Anyagmérnöki Tudományok, 37. kötet, 1. szám (2012), pp. 165 174.

Anyagmérnöki Tudományok, 37. kötet, 1. szám (2012), pp. 165 174. Anyagmérnöki Tudományok, 37. kötet, 1. szám (2012), pp. 165 174. ACÉL SZÖVETSZERKEZET MODELLEK LÉTREHOZÁSA ANYAGTUDOMÁNYI SZIMULÁCIÓKHOZ GENERATION OF MODEL MICROSTRUCTURES OF STEELS FOR MATERIALS SCIENCE

Részletesebben

TDA-TAR ÉS O-TDA FOLYADÉKÁRAMOK ELEGYÍTHETŐSÉGÉNEK VIZSGÁLATA STUDY OF THE MIXABILITY OF TDA-TAR AND O-TDA LIQUID STREAMS

TDA-TAR ÉS O-TDA FOLYADÉKÁRAMOK ELEGYÍTHETŐSÉGÉNEK VIZSGÁLATA STUDY OF THE MIXABILITY OF TDA-TAR AND O-TDA LIQUID STREAMS Anyagmérnöki Tudományok, 37. kötet, 1. szám (2012), pp. 147 156. TDA-TAR ÉS O-TDA FOLYADÉKÁRAMOK ELEGYÍTHETŐSÉGÉNEK VIZSGÁLATA STUDY OF THE MIXABILITY OF TDA-TAR AND O-TDA LIQUID STREAMS HUTKAINÉ GÖNDÖR

Részletesebben

EWM Taurus 301 típusú hegesztőgép alkalmazástechnikai vizsgálata

EWM Taurus 301 típusú hegesztőgép alkalmazástechnikai vizsgálata EWM Taurus 301 típusú hegesztőgép alkalmazástechnikai vizsgálata Kovács-Coskun Tünde a, Pinke Péter b,a a) Óbudai Egyetem, Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar kovacs.tunde@bgk.uni-obuda.hu

Részletesebben

LÉZERESEN KEZELT FELÜLETEK KOPÁSÁLLÓSÁGA

LÉZERESEN KEZELT FELÜLETEK KOPÁSÁLLÓSÁGA FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA Kolozsvár, 2001. március 23-24. LÉZERESEN KEZELT FELÜLETEK KOPÁSÁLLÓSÁGA Bitay Enikő Abstract The present paper shows the results of wear determination in the superficial

Részletesebben

FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA

FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA Kolozsvár, 2003. március 21-22. RÉSZECSKE ELRENDEZŐDÉS JELLEMZÉSE AL/SIC KOMPOZITBAN Kovács Jenő - Gácsi Zoltán Abstract The mechanical properties of the ceramic particle-reinforced

Részletesebben

PRÓBAMÉRÉSEK TEREPI KÖRÜLMÉNYEK KÖZÖTT KÖNNYŰ EJTŐSÚLYOS DINAMIKUS TERHELŐTÁRCSÁVAL

PRÓBAMÉRÉSEK TEREPI KÖRÜLMÉNYEK KÖZÖTT KÖNNYŰ EJTŐSÚLYOS DINAMIKUS TERHELŐTÁRCSÁVAL Miskolci Egyetem, Multidiszciplináris tudományok, 1. kötet (011) 1. szám, pp. 75-8. PRÓBAMÉRÉSEK TEREPI KÖRÜLMÉNYEK KÖZÖTT KÖNNYŰ EJTŐSÚLYOS DINAMIKUS TERHELŐTÁRCSÁVAL Makó Ágnes PhD hallgató, I. évfolyam

Részletesebben

A felület vizsgálata mikrokeménységméréssel

A felület vizsgálata mikrokeménységméréssel Óbuda University e Bulletin Vol. 2, No. 1, 2011 A felület vizsgálata mikrokeménységméréssel Kovács-Coskun Tünde, Bitay Enikő Óbudai Egyetem, Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar kovacs.tunde@bgk.uni-obuda.hu

Részletesebben

Közbenső hőcserélővel ellátott hőszivattyú teljesítménytényezőjének kivizsgálása

Közbenső hőcserélővel ellátott hőszivattyú teljesítménytényezőjének kivizsgálása Közbenső hőcserélővel ellátott hőszivattyú teljesítménytényezőjének kivizsgálása Boros Dorottya Szabadkai Műszaki Szakfőiskola Szabadka, Szerbia dorottya93@gmail.com Összefoglaló: A dolgozatunkban bemutatunk

Részletesebben

A Ni-BÁZISÚ SZUPERÖTVÖZETEK MEGMUNKÁLHATÓSÁGA HORONYMARÁSKOR. MACHINEBILITY OF THE Ni-BASED SUPERALLOYS BY END MILLING

A Ni-BÁZISÚ SZUPERÖTVÖZETEK MEGMUNKÁLHATÓSÁGA HORONYMARÁSKOR. MACHINEBILITY OF THE Ni-BASED SUPERALLOYS BY END MILLING Gradus Vol 2, No 2 (2015) 219-226 ISSN 2064-8014 A Ni-BÁZISÚ SZUPERÖTVÖZETEK MEGMUNKÁLHATÓSÁGA HORONYMARÁSKOR MACHINEBILITY OF THE Ni-BASED SUPERALLOYS BY END MILLING Kodácsy János 1, Kovács Zsolt Ferenc

Részletesebben

A SZEMCSEALAK ALAPJÁN TÖRTÉNŐ SZÉTVÁLASZTÁS JELENTŐSÉGE FÉMTARTALMÚ HULLADÉKOK FELDOLGOZÁSA SORÁN

A SZEMCSEALAK ALAPJÁN TÖRTÉNŐ SZÉTVÁLASZTÁS JELENTŐSÉGE FÉMTARTALMÚ HULLADÉKOK FELDOLGOZÁSA SORÁN Műszaki Földtudományi Közlemények, 83. kötet, 1. szám (2012), pp. 61 70. A SZEMCSEALAK ALAPJÁN TÖRTÉNŐ SZÉTVÁLASZTÁS JELENTŐSÉGE FÉMTARTALMÚ HULLADÉKOK FELDOLGOZÁSA SORÁN SIGNIFICANCE OF SHAPE SEPARATION

Részletesebben

A lineáris dörzshegesztés technológiai paramétereinek megválasztása

A lineáris dörzshegesztés technológiai paramétereinek megválasztása A lineáris dörzshegesztés technológiai paramétereinek megválasztása MEILINGER Ákos Mérnöktanár, Miskolci Egyetem, Mechanikai Technológiai Tanszék, H-3515 Miskolc, Egyetemváros, 36-46- 565-111/1790, metakos@uni-miskolc.hu

Részletesebben

AZ ELLENÁLLÁSPONTHEGESZTÉS VÉGESELEMES MODELLEZÉSÉNEK SAJÁTOSSÁGAI

AZ ELLENÁLLÁSPONTHEGESZTÉS VÉGESELEMES MODELLEZÉSÉNEK SAJÁTOSSÁGAI FIATAL ŰSZAKIAK TUDOÁNYOS ÜLÉSSZAKA Kolozsvár, 2000. március 24-25. AZ LLNÁLLÁSPONTHGSZTÉS VÉGSLS ODLLZÉSÉNK SAJÁTOSSÁGAI Szabó Péter This paper contains the results of a research work, in which the results

Részletesebben

Tartószerkezetek IV. 2014/2015 I. félév. Előadás /2 2014. szeptember 12., péntek, 9 50-11 30, B-1 terem

Tartószerkezetek IV. 2014/2015 I. félév. Előadás /2 2014. szeptember 12., péntek, 9 50-11 30, B-1 terem Előadás /2 2014. szeptember 12., péntek, 9 50-11 30, B-1 terem Tetőszerkezetek I. Másodlagos tetőszerkezeti elemek tervezése Rácsos gerendatartók kialakítása és méretezése (3. előadás) Papp Ferenc Ph.D.

Részletesebben

NYOMÁSOS ÖNTÉS KÖZBEN ÉBREDŐ NYOMÁSVISZONYOK MÉRÉTECHNOLÓGIAI TERVEZÉSE DEVELOPMENT OF CAVITY PRESSURE MEASUREMENT FOR HIGH PRESURE DIE CASTING

NYOMÁSOS ÖNTÉS KÖZBEN ÉBREDŐ NYOMÁSVISZONYOK MÉRÉTECHNOLÓGIAI TERVEZÉSE DEVELOPMENT OF CAVITY PRESSURE MEASUREMENT FOR HIGH PRESURE DIE CASTING Anyagmérnöki Tudományok, 39/1 (2016) pp. 82 86. NYOMÁSOS ÖNTÉS KÖZBEN ÉBREDŐ NYOMÁSVISZONYOK MÉRÉTECHNOLÓGIAI TERVEZÉSE DEVELOPMENT OF CAVITY PRESSURE MEASUREMENT FOR HIGH PRESURE DIE CASTING LEDNICZKY

Részletesebben

Kavaró dörzshegesztéssel készült polimer varratok szilárdsági elemzése

Kavaró dörzshegesztéssel készült polimer varratok szilárdsági elemzése Kavaró dörzshegesztéssel készült polimer varratok szilárdsági elemzése Kiss Zoltán PhD hallgató, BME Polimertechnika Tanszék 1111 Budapest, Műegyetem rakpart 3. kiss@pt.bme.hu Absztrakt: Alumínium és egyéb

Részletesebben

VÉKONYLEMEZEK ELLENÁLLÁS-PONTKÖTÉSEINEK MINŐSÉGCENTRIKUS OPTIMALIZÁLÁSA

VÉKONYLEMEZEK ELLENÁLLÁS-PONTKÖTÉSEINEK MINŐSÉGCENTRIKUS OPTIMALIZÁLÁSA MISKOLCI EGYETEM GÉPÉSZMÉRNÖKI KAR VÉKONYLEMEZEK ELLENÁLLÁS-PONTKÖTÉSEINEK MINŐSÉGCENTRIKUS OPTIMALIZÁLÁSA PhD ÉRTEKEZÉS TÉZISEI KÉSZÍTETTE: SZABÓ PÉTER OKLEVELES GÉPÉSZMÉRNÖK, EWE GÉPÉSZMÉRNÖKI TUDOMÁNYOK

Részletesebben

ERŐMŰI SZERKEZETI ELEMEK ÉLETTARTAM GAZ- DÁLKODÁSÁNAK TÁMOGATÁSA A TÖRÉSMECHANI- KA ALKALMAZÁSÁVAL

ERŐMŰI SZERKEZETI ELEMEK ÉLETTARTAM GAZ- DÁLKODÁSÁNAK TÁMOGATÁSA A TÖRÉSMECHANI- KA ALKALMAZÁSÁVAL Miskolci Egyetem, Multidiszciplináris tudományok, 1. kötet (2011) 1. szám, pp. 213-220. ERŐMŰI SZERKEZETI ELEMEK ÉLETTARTAM GAZ- DÁLKODÁSÁNAK TÁMOGATÁSA A TÖRÉSMECHANI- KA ALKALMAZÁSÁVAL Lukács János egyetemi

Részletesebben

Szakmai önéletrajz. 2000 szeptember 1.- MTA-ME Anyagtudományi Kutatócsoport Miskolci Egyetem, Anyagtudományi Intézet tudományos segédmunkatárs

Szakmai önéletrajz. 2000 szeptember 1.- MTA-ME Anyagtudományi Kutatócsoport Miskolci Egyetem, Anyagtudományi Intézet tudományos segédmunkatárs Szakmai önéletrajz Személyi adatok: Munkahely: Név: Kissné Dr. Svéda Mária Leánykori név: Svéda Mária Születési hely, év: Miskolc, 1975. november 5. Anyja neve: Simkó Mária Julianna Családi állapot: férjezett

Részletesebben

2011/3-4 DISZPERGÁLT OXIDKERÁMIA SZEMCSÉKKEL ERŐSÍTETT NANOSZERKEZETŰ ACÉLOK: ELŐÁLLÍTÁS ÉS SZERKEZETI

2011/3-4 DISZPERGÁLT OXIDKERÁMIA SZEMCSÉKKEL ERŐSÍTETT NANOSZERKEZETŰ ACÉLOK: ELŐÁLLÍTÁS ÉS SZERKEZETI DISZPERGÁLT OXIDKERÁMIA SZEMCSÉKKEL ERŐSÍTETT NANOSZERKEZETŰ ACÉLOK: ELŐÁLLÍTÁS ÉS SZERKEZETI TULAJDONSÁGOK NANOSTRUCTURED STEELS STRENGTHENED DISPERSED OXIDE CERAMIC PARTICLES: PREPARATION AND STRUC-

Részletesebben

III. Reinforced Concrete Structures I. / Vasbetonszerkezetek I. Dr. Kovács Imre PhD tanszékvezető főiskolai tanár

III. Reinforced Concrete Structures I. / Vasbetonszerkezetek I. Dr. Kovács Imre PhD tanszékvezető főiskolai tanár III. Reinforced Concrete Structures I. Vasbetonszerkezetek I. - A betonacél és a feszítőbetét fizikai és mechanikai tulajdonságai, korróziós folyamatok - Dr. Kovács Imre PhD tanszékvezető főiskolai tanár

Részletesebben

A TRIP ACÉL PONTHEGESZTÉSÉNEK HATÁSA RESISTANCE SPOT WELDING EFFECT IN CASE OF TRIP STEEL

A TRIP ACÉL PONTHEGESZTÉSÉNEK HATÁSA RESISTANCE SPOT WELDING EFFECT IN CASE OF TRIP STEEL űszaki tudományos közlemények 2. XV. űszaki Tudományos Ülésszak, 2014. Kolozsvár, 227 234. http://hdl.handle.net/10598/28543 A TRIP ACÉL PONTHGSZTÉSÉNK HATÁSA RSISTANC SPOT WLDING FFCT IN CAS OF TRIP STL

Részletesebben

ANYAGTECHNOLÓGIA. Finom szemcseméretű anyagok őrölhetőségi vizsgálata

ANYAGTECHNOLÓGIA. Finom szemcseméretű anyagok őrölhetőségi vizsgálata ANYAGTECHNOLÓGIA Finom szemcseméretű anyagok őrölhetőségi vizsgálata Mucsi Gábor Miskolci Egyetem Nyersanyagelőkészítési és Környezeti Eljárástechnikai Intézet ejtmucsi@uni-miskolc.hu Grindability test

Részletesebben

Teherviselő faszerkezet csavaros kapcsolatának tervezési tapasztalatai az európai előírások szerint

Teherviselő faszerkezet csavaros kapcsolatának tervezési tapasztalatai az európai előírások szerint Teherviselő faszerkezet csavaros kapcsolatának tervezési tapasztalatai az európai előírások szerint Joó Balázs Designing olted connections according to European standards The suject of the article is the

Részletesebben

MEZŐGAZDASÁGI HULLADÉKOT FELDOLGOZÓ PELLETÁLÓ ÜZEM LÉTESÍTÉSÉNEK FELTÉTELEI

MEZŐGAZDASÁGI HULLADÉKOT FELDOLGOZÓ PELLETÁLÓ ÜZEM LÉTESÍTÉSÉNEK FELTÉTELEI Multidiszciplináris tudományok, 2. kötet. (2012) 1 sz. pp. 115-120. MEZŐGAZDASÁGI HULLADÉKOT FELDOLGOZÓ PELLETÁLÓ ÜZEM LÉTESÍTÉSÉNEK FELTÉTELEI Szamosi Zoltán*, Dr. Siménfalvi Zoltán** *doktorandusz, Miskolci

Részletesebben

LINDAB Floor könnyűszerkezetes födém-rendszer Tervezési útmutató teherbírási táblázatok

LINDAB Floor könnyűszerkezetes födém-rendszer Tervezési útmutató teherbírási táblázatok LINDAB Floor könnyűszerkezetes födém-rendszer Tervezési útmutató teherbírási táblázatok Budapest, 2004. 1 Tartalom 1. BEVEZETÉS... 4 1.1. A tervezési útmutató tárgya... 4 1.2. Az alkalmazott szabványok...

Részletesebben

A kerámiaipar struktúrája napjainkban Magyarországon

A kerámiaipar struktúrája napjainkban Magyarországon A 1. század lehetőségei a kerámiák kutatása és fejlesztése területén Gömze A. László, Kerámia- és Szilikátmérnöki Intézeti Tanszék Miskolci Egyetem Tel.: +36 30 746 714 femgomze@uni-miskolc.hu http://keramia.uni-miskolc.hu

Részletesebben

A4. Hőre lágyuló műanyagok melegalakítása

A4. Hőre lágyuló műanyagok melegalakítása LABORGYAKORLATOK - SEGÉDLET Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki Kar POLIMERTECHNIKA TANSZÉK A4. Hőre lágyuló műanyagok melegalakítása A jegyzet érvényességét a tanszéki Weboldalon

Részletesebben

XIII. FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA

XIII. FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA XIII. FIATAL ŰSZAKIAK TUDOÁNYOS ÜLÉSSZAKA Kolozsvár, 2008. március 14-15. FLÜLTN BVONT SZRSZÁOK ALKALAZÁSA A KÉPLÉKNYALAKÍTÁSBAN Végvári Ferenc Abstract Surface coating technologies of tools were characterised

Részletesebben

TÁMOPͲ4.2.2.AͲ11/1/KONVͲ2012Ͳ0029

TÁMOPͲ4.2.2.AͲ11/1/KONVͲ2012Ͳ0029 AUTOTECH Jármipari anyagfejlesztések: célzott alapkutatás az alakíthatóság, hkezelés és hegeszthetség témaköreiben TÁMOP4.2.2.A11/1/KONV20120029 www.autotech.unimiskolc.hu ANYAGSZERKEZETTANI ÉS ANYAGTECHNOLÓGIAI

Részletesebben

Impulzus alapú Barkhausen-zaj vizsgálat szerkezeti acélokon

Impulzus alapú Barkhausen-zaj vizsgálat szerkezeti acélokon Egyetemi doktori (PhD) értekezés tézisei Impulzus alapú Barkhausen-zaj vizsgálat szerkezeti acélokon Bükki-Deme András Témavezető: Dr. Szabó István DEBRECENI EGYETEM Fizika Doktori Iskola Debrecen, 2011

Részletesebben

KS - 303.150.10 HORDOZHATÓ KIVITEL

KS - 303.150.10 HORDOZHATÓ KIVITEL KS - 303.150.10 24 ÓRÁS, FOLYAMATOS ÜZEMŰ NAGYTÉRFOGATÁRAMÚ AEROSZOL, SZÁLLÓPOR MINTAVEVŐ KÉSZÜLÉK IMMISSZIÓS, MUNKAHELYI ÉS HÁTTÉRSZENNYEZETTSÉGI VIZSGÁLATOKRA HORDOZHATÓ KIVITEL 1. Rendeltetés A KS-303.150.10

Részletesebben

SiC védõréteg létrehozása karbonszálon gyors hevítéses módszerrel

SiC védõréteg létrehozása karbonszálon gyors hevítéses módszerrel SiC védõréteg létrehozása karbonszálon gyors hevítéses módszerrel Hegman N. * Szûcs P. ** Lakatos J. *** Miskolci Egyetem Bevezetés Napjainkban intenzíven kutatott terület a jó kopás- és hõsokkálló anyagok

Részletesebben

rozsdamentes acélokból készült (PM SS) alkatrészek részaránya az Észak Amerikai porkohászat egész termelését nézve 2000-ben 40%-kal növekedett

rozsdamentes acélokból készült (PM SS) alkatrészek részaránya az Észak Amerikai porkohászat egész termelését nézve 2000-ben 40%-kal növekedett 2010/4 ANYAGSZERKEZET-VIZSGÁLAT INVESTIGATION OF STRUCTURE Diszpergált oxidkerámia szemcsékkel erősített nanoszerkezetű acélok: előállítás és szerkezeti tulajdonságok NANOSTRUCTURED STEELS STRENGTHENED

Részletesebben

ÜVEGSZÁL ERŐSÍTÉSŰ KOMPOZIT FÚRÁSÁNAK VIZSGÁLATA GYORSACÉL ÉS KEMÉNYFÉM SZERSZÁMMAL DRILLING OF GLASS-FIBER-REINFORCED COMPOSITE BY HSS AND CARBIDE

ÜVEGSZÁL ERŐSÍTÉSŰ KOMPOZIT FÚRÁSÁNAK VIZSGÁLATA GYORSACÉL ÉS KEMÉNYFÉM SZERSZÁMMAL DRILLING OF GLASS-FIBER-REINFORCED COMPOSITE BY HSS AND CARBIDE Gradus Vol 2, No 2 (215) 168-173 ISSN 264-814 ÜVEGSZÁL ERŐSÍTÉSŰ KOMPOZIT FÚRÁSÁNAK VIZSGÁLATA GYORSACÉL ÉS KEMÉNYFÉM SZERSZÁMMAL DRILLING OF GLASS-FIBER-REINFORCED COMPOSITE BY HSS AND CARBIDE Líska János

Részletesebben

Beton-nyomószilárdság értékelésének alulmaradási tényezője

Beton-nyomószilárdság értékelésének alulmaradási tényezője Beton-nyomószilárdság értékelésének alulmaradási tényezője Acceptance constant of concrete compressive strength evaluation Dr. KAUSAY Tibor okl. vasbetonépítési szakmérnök, címzetes egyetemi tanár Budapesti

Részletesebben

Budapesti Műszaki és Gazdaságtudományi Egyetem Építőmérnöki Kar

Budapesti Műszaki és Gazdaságtudományi Egyetem Építőmérnöki Kar M Ű E G Y E T E M 1 7 8 2 Budapesti Műszaki és Gazdaságtudományi Egyetem Építőmérnöki Kar AZ ÁGYAZATRAGASZTÁSI TECHNOLÓGIÁVAL STABILIZÁLT ZÚZOTTKŐ ÁGYAZATÚ VASÚTI FELÉPÍTMÉNY STATIKUS ÉS DINAMIKUS TERHEKRE

Részletesebben

PLAZMAVÁGÁS GÁZELLÁTÁSI KÉRDÉSEI

PLAZMAVÁGÁS GÁZELLÁTÁSI KÉRDÉSEI XII. Nemzetközi Hegesztési Konferencia Budapest, 2008. május 15-16. PLAZMAVÁGÁS GÁZELLÁTÁSI KÉRDÉSEI Fehérvári Gábor, Gyura László Linde Gáz Magyarország Zrt. Absztrakt: A plazmavágás technológiáját már

Részletesebben

Szívkatéterek hajlékonysága, meghajlítása

Szívkatéterek hajlékonysága, meghajlítása Szívkatéterek hajlékonysága, meghajlítása Összefoglalás A szívkatéter egy olyan intravaszkuláris katéter, amelyet a szívbe vezetnek, ültetnek be diagnosztikus vagy terápiás célból. A katéterek felvezetés/eltávolítás

Részletesebben

Lézeráteresztő fém-polimer kötés kialakításának vizsgálata

Lézeráteresztő fém-polimer kötés kialakításának vizsgálata Lézeráteresztő fém-polimer kötés kialakításának vizsgálata Bauernhuber Andor 1*, Markovits Tamás 1, Takács János 1 1 BME Gépjárművek és Járműgyártás Tanszék * andor.bauernhuber@gjt.bme.hu A műanyag és

Részletesebben

A TECHNOLÓGIAI PARAMÉTEREK HATÁSÁNAK VIZSGÁLATA KOPÁSÁLLÓ ACÉLOK KÖRNYEZETTU- DATOS FÚRÁSA SORÁN

A TECHNOLÓGIAI PARAMÉTEREK HATÁSÁNAK VIZSGÁLATA KOPÁSÁLLÓ ACÉLOK KÖRNYEZETTU- DATOS FÚRÁSA SORÁN Miskoli Egyetem, Multidisziplináris tudományok, 1. kötet (2011) 1. szám, pp. 173-180. A TECHNOLÓGIAI PARAMÉTEREK HATÁSÁNAK VIZSGÁLATA KOPÁSÁLLÓ ACÉLOK KÖRNYEZETTU- DATOS FÚRÁSA SORÁN *Kovás Attila, **Varga

Részletesebben

SZILIKÁTTECHNIKA O 3. Néhány nagy tisztaságú Al 2. mûszaki kerámia hajlítószilárdsági vizsgálata

SZILIKÁTTECHNIKA O 3. Néhány nagy tisztaságú Al 2. mûszaki kerámia hajlítószilárdsági vizsgálata SZILIKÁTTECHNIKA Néhány nagy tisztaságú Al 2 mûszaki kerámia hajlítószilárdsági vizsgálata Csányi Judit * Gömze A. László * Kövér Zsuzsanna Ilona ** * Miskolci Egyetem, Kerámia és Szilikátmérnöki Tanszék

Részletesebben

Papírrács betétes bútorlapok mechanikai tulajdonságainak modellezése végeselemes módszerrel

Papírrács betétes bútorlapok mechanikai tulajdonságainak modellezése végeselemes módszerrel 42 peer-reviewed article Papírrács betétes bútorlapok mechanikai tulajdonságainak modellezése végeselemes módszerrel UTASSY Viktor 1, DÉNES Levente 1 1 Nyugat-magyarországi Egyetem Simonyi Károly Kar,

Részletesebben

MŰANYAGOK TULAJDONSÁGAI

MŰANYAGOK TULAJDONSÁGAI MŰANYAGOK TULAJDONSÁGAI Polietilén csövek lassú repedésterjedésének vizsgálata A mintegy 40 éve a gáz és a víz szállítására sikeresen alkalmazott PE-HD csövek élettartamát nagy részben a lassú repedésterjedés

Részletesebben

A FÓKUSZÁLT NAPENERGIA TÁROLÁSI ÉS HASZNOSÍTÁSI LEHETŐSÉGEI

A FÓKUSZÁLT NAPENERGIA TÁROLÁSI ÉS HASZNOSÍTÁSI LEHETŐSÉGEI A FÓKUSZÁLT NAPENERGIA TÁROLÁSI ÉS HASZNOSÍTÁSI LEHETŐSÉGEI A HŐTÁROLÓ MÉRETÉNEK ÉS HŐSZIGETELÉSÉNEK OPTIMÁLISA POSSIBILITIES IN THE HEAT STORAGE AND EXPLOITATION OF CONCENTRATED SOLAR ENERGY OPTIMAL DESIGN

Részletesebben

ANYAGVIZSGÁLAT GÉIK, I. évfolyam

ANYAGVIZSGÁLAT GÉIK, I. évfolyam ME ANYAGVIZSGÁLAT GÉIK, I. évfolyam BSc 10. előad adás 2010/2011. tanév, 2. félévf E) AZ ÁLLAPOTTÉNYEZŐK K HATÁSA Előad adó: : Dr. Lukács János J egyetemi tanár Miskolci Egyetem Mechanikai Technológiai

Részletesebben

XIII. FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA

XIII. FIATAL MŰSZAKIAK TUDOMÁNYOS ÜLÉSSZAKA XIII. FIATAL ŰSZAKIAK TUDOÁNYOS ÜLÉSSZAKA Kolozsvár, 2008. március 14-15. FLÜLTKZLÉSI LJÁRÁSOK TÖBB SZPONTÚ RNDSZRZÉS Bagyinszki Gyula, Bitay nikő Abstract Surface treatments belong to the most important

Részletesebben

RONCSOLÁSMENTES VIZSGÁLATTECHNIKA

RONCSOLÁSMENTES VIZSGÁLATTECHNIKA RONCSOLÁSMENTES VIZSGÁLATTECHNIKA NDT TECHNICS FÉMLEMEZEK VASTAGSÁGÁNAK MÉRÉSE RÖNTGENSUGÁRZÁS SEGÍTSÉGÉVEL THICKNESS MEASURING OF METAL SHEETS WITH X-RAY METHODDS BOROMISZA LÁSZLÓ Kulcsszavak: vastagság

Részletesebben

PARAMÉTERES GÖRBÉK ALKALMAZÁSA VALÓSIDE- JŰ DIGITÁLIS HANGFELDOLGOZÁS SORÁN

PARAMÉTERES GÖRBÉK ALKALMAZÁSA VALÓSIDE- JŰ DIGITÁLIS HANGFELDOLGOZÁS SORÁN Multidiszciplináris tudományok, 3. kötet. (2013) sz. pp. 251-258. PARAMÉTERES GÖRBÉK ALKALMAZÁSA VALÓSIDE- JŰ DIGITÁLIS HANGFELDOLGOZÁS SORÁN Lajos Sándor Mérnöktanár, Miskolci Egyetem,Ábrázoló geometriai

Részletesebben

MECHANIZMUSOK KINEMATIKAI VIZSGÁLATA

MECHANIZMUSOK KINEMATIKAI VIZSGÁLATA Multidiszciplináris tudományok 3. kötet (2013) 1. sz. pp. 21-26. MECHANIZMUSOK KINEMATIKAI VIZSGÁLATA Nándoriné Tóth Mária egyetemi docens, ME GÉIK Ábrázoló Geometriai tanszék 3515 Miskolc-Egyetemváros,

Részletesebben

Oldószer Gradiensek Vizsgálata Szimulált Mozgóréteges Preparatív Folyafékkromatográfiás Művelettel

Oldószer Gradiensek Vizsgálata Szimulált Mozgóréteges Preparatív Folyafékkromatográfiás Művelettel Oldószer Gradiensek Vizsgálata Szimulált Mozgóréteges Preparatív Folyafékkromatográfiás Művelettel /Study of Solvent Gradient by Simulated Moving Bed Preparative Liqiud Chpomatography Technology/ 1 Nagy

Részletesebben

E110G jelű üzemanyag burkolat viselkedése LOCA körülmények között

E110G jelű üzemanyag burkolat viselkedése LOCA körülmények között Nukleon 2013. március VI. évf. (2013) 129 E110G jelű üzemanyag burkolat viselkedése LOCA körülmények között Perezné Feró Erzsébet, Horváth Lászlóné, Hózer Zoltán, Kracz Gergely, Kunstár Mihály, Nagy Imre,

Részletesebben

Új típusú anyagok (az autóiparban) és ezek vizsgálati lehetőségei (az MFA-ban)

Új típusú anyagok (az autóiparban) és ezek vizsgálati lehetőségei (az MFA-ban) Új típusú anyagok (az autóiparban) és ezek vizsgálati lehetőségei (az MFA-ban) Menyhárd Miklós Műszaki Fizikai és Anyagtudományi Kutató Intézet Támogatás NTPCRASH: # TECH_08-A2/2-2008-0104 Győr, 2010 október

Részletesebben

PÉLDATÁR 7. 7. BEGYAKORLÓ FELADAT SÍKFESZÜLTSÉGI PÉLDA MEGOLDÁSA VÉGESELEM-MÓDSZERREL

PÉLDATÁR 7. 7. BEGYAKORLÓ FELADAT SÍKFESZÜLTSÉGI PÉLDA MEGOLDÁSA VÉGESELEM-MÓDSZERREL PÉLDATÁR 7. 7. BEGYAKORLÓ FELADAT SÍKFESZÜLTSÉGI PÉLDA MEGOLDÁSA VÉGESELEM-MÓDSZERREL Szerző: Dr. Oldal István 2 Végeselem-módszer 7. PÉLDA SÍKFESZÜLTSÉGI ÁLLAPOTRA 7.1. Saroklemez vizsgálata Határozzuk

Részletesebben

ALUMÍNIUM SZÉNSZÁL KOMPOZITHUZAL MIKROSZERKEZETÉNEK VIZSGÁLATA MICROSTRUCTURAL CHARACTERIZATION OF AL C COMPOSITE WIRE

ALUMÍNIUM SZÉNSZÁL KOMPOZITHUZAL MIKROSZERKEZETÉNEK VIZSGÁLATA MICROSTRUCTURAL CHARACTERIZATION OF AL C COMPOSITE WIRE XV. űszaki Tudományos Ülésszak, 2014. Kolozsvár, 213 218. http://hdl.handle.net/10598/28542 űszaki tudományos közlemények 2. ALUÍNIU SZÉNSZÁL KOPOZITHUZAL IKROSZRKZTÉNK VIZSGÁLATA ICROSTRUCTURAL CHARACTRIZATION

Részletesebben

FEJLESZTÉSI IRÁNYOK AZ ALUMÍNIUM KAROSSZÉRIA GYÁRTÁSBAN DEVELOPMENT TRENDS IN ALUMINIUM CAR BODY PRODUCTION

FEJLESZTÉSI IRÁNYOK AZ ALUMÍNIUM KAROSSZÉRIA GYÁRTÁSBAN DEVELOPMENT TRENDS IN ALUMINIUM CAR BODY PRODUCTION Anyagmérnöki Tudományok, 39/1 (2016) pp. 29 42. FEJLESZTÉSI IRÁNYOK AZ ALUMÍNIUM KAROSSZÉRIA GYÁRTÁSBAN DEVELOPMENT TRENDS IN ALUMINIUM CAR BODY PRODUCTION BUDAI DÁVID 1 TISZA MIKLÓS 2 Az alumínium karosszéria

Részletesebben

MŰSZAKI TUDOMÁNY AZ ÉSZAK-ALFÖLDI RÉGIÓBAN 2010

MŰSZAKI TUDOMÁNY AZ ÉSZAK-ALFÖLDI RÉGIÓBAN 2010 MŰSZAKI TUDOMÁNY AZ ÉSZAK-ALFÖLDI RÉGIÓBAN 2010 KONFERENCIA ELŐADÁSAI Nyíregyháza, 2010. május 19. Szerkesztette: Edited by Pokorádi László Kiadja: Debreceni Akadémiai Bizottság Műszaki Szakbizottsága

Részletesebben

A.14. Oldalirányban megtámasztott gerendák

A.14. Oldalirányban megtámasztott gerendák A.14. Oldalirányban megtámasztott gerendák A.14.1. Bevezetés A gerendák talán a legalapvetőbb szerkezeti elemek. A gerendák különböző típusúak lehetnek és sokféle alakú keresztmetszettel rendelkezhetnek

Részletesebben

Hidegen alakított nyitott- és zárt profilok, RP-profilok, szerkezeti csövek, melegen alakított zártszelvények Raktári program

Hidegen alakított nyitott- és zárt profilok, RP-profilok, szerkezeti csövek, melegen alakított zártszelvények Raktári program Hidegen alakított nyitott- és zárt profilok, RP-profilok, szerkezeti csövek, melegen alakított zártszelvények Raktári program ThyssenKrupp Ferroglobus ThyssenKrupp Nyolcadik kiadás 2006. április Ötvözetlen

Részletesebben

(8) Globális stabilitásvesztéséhez tartozó kritikus erő/nyomaték analitikus meghatározása felületmodell

(8) Globális stabilitásvesztéséhez tartozó kritikus erő/nyomaték analitikus meghatározása felületmodell Bevezetés Az elmúlt évek, évtizedek egyik jellemző tendenciája a fém (leggyakrabban: acél) tartószerkezeteknél a vékonyfalú szerkezeti elemek terjedése, melyek alkalmazása nem csupán anyagtakarékos, hanem

Részletesebben

A bokaízület mozgásterjedelmének változása lábszárhosszabbítás során, állatkísérletes modellen *

A bokaízület mozgásterjedelmének változása lábszárhosszabbítás során, állatkísérletes modellen * A Semmelweis Egyetem Általános Orvosi Kar, Ortopédiai Klinika 1,és a Dr. Bugyi István Kórház, Szentes, Ortopéd Traumatológiai Osztály 2, közleménye A bokaízület mozgásterjedelmének változása lábszárhosszabbítás

Részletesebben

A Raman spektroszkópia alkalmazása fémipari kutatásokban Raman spectroscopy in metallurgical research Dénes Éva, Koós Gáborné, Kőszegi Szilvia

A Raman spektroszkópia alkalmazása fémipari kutatásokban Raman spectroscopy in metallurgical research Dénes Éva, Koós Gáborné, Kőszegi Szilvia MŰSZERES ANALITIKA ANALYSIS WITH INSTRUMENT A Raman spektroszkópia alkalmazása fémipari kutatásokban Raman spectroscopy in metallurgical research Dénes Éva, Koós Gáborné, Kőszegi Szilvia Kulcsszavak: Raman

Részletesebben

KULCS_TECHNOLÓGIA MUNKATERÜLET: GÉPÉSZET ÉS FÉMMEGMUNKÁLÁS OKTATÁSI PROFIL: KAROSSZÉRIA_LAKATOS

KULCS_TECHNOLÓGIA MUNKATERÜLET: GÉPÉSZET ÉS FÉMMEGMUNKÁLÁS OKTATÁSI PROFIL: KAROSSZÉRIA_LAKATOS KULCS_TECHNOLÓGIA MUNKATERÜLET: GÉPÉSZET ÉS FÉMMEGMUNKÁLÁS OKTATÁSI PROFIL: KAROSSZÉRIA_LAKATOS 1. Egy vagy több nagyság összehasonlítását egy másik azonos nagysággal, a következő képen nevezzük: 2 a)

Részletesebben

ÖNTÉSTECHNIKAI ÉS HŐTECHNIKAI PARAMÉTEREK HATÁSA AZ ALUMÍNIUM NYOMÁSOS ÖNTVÉNY SZILÁRDSÁGI TULAJDONSÁGAIRA. PhD-értekezés tézisei

ÖNTÉSTECHNIKAI ÉS HŐTECHNIKAI PARAMÉTEREK HATÁSA AZ ALUMÍNIUM NYOMÁSOS ÖNTVÉNY SZILÁRDSÁGI TULAJDONSÁGAIRA. PhD-értekezés tézisei MISKOLCI EGYETEM MŰSZAKI ANYAGTUDOMÁNYI KAR KERPELY ANTAL ANYAGTUDOMÁNYOK ÉS TECHNOLÓGIÁK DOKTORI ISKOLA ÖNTÉSTECHNIKAI ÉS HŐTECHNIKAI PARAMÉTEREK HATÁSA AZ ALUMÍNIUM NYOMÁSOS ÖNTVÉNY SZILÁRDSÁGI TULAJDONSÁGAIRA

Részletesebben

A minta-előkészítés hatása a visszaszórt elektron-diffrakció képminőségére AISI 304-es acéltípus esetében

A minta-előkészítés hatása a visszaszórt elektron-diffrakció képminőségére AISI 304-es acéltípus esetében A minta-előkészítés hatása a visszaszórt elektron-diffrakció képminőségére AISI 304-es acéltípus esetében Gaál Zoltán, Szabó Péter János, Ginsztler János Budapesti Műszaki és Gazdaságtudományi Egyetem,

Részletesebben

A melegen hengerelt acélszalagok tulajdonságainak javítása a szalaghűtő-rendszer optimalizálásával

A melegen hengerelt acélszalagok tulajdonságainak javítása a szalaghűtő-rendszer optimalizálásával Ph.D. értekezés tézisei A melegen hengerelt acélszalagok tulajdonságainak javítása a szalaghűtő-rendszer optimalizálásával Sebő Sándor okl. kohómérnök Témavezető: Dr. Voith Márton egyetemi tanár A doktori

Részletesebben

Lindab Z/C 200 ECO gerendák statikai méretezése. Tervezési útmutató

Lindab Z/C 200 ECO gerendák statikai méretezése. Tervezési útmutató Lindab Z/C 200 ECO gerendák statikai méretezése Tervezési útmutató Készítette: Dr. Ádány Sándor Lindab Kft 2007. február ZC200ECO / 1 1. Bevezetés Jelen útmutató a Lindab Kft. által 1998-ban kiadott Lindab

Részletesebben

Reinforced Concrete Structures I. / Vasbetonszerkezetek I. II.

Reinforced Concrete Structures I. / Vasbetonszerkezetek I. II. II. Reinforced Concrete Structures I. Vasbetonszerkezetek I. - A beton fizikai és mechanikai tulajdonságai - Dr. Kovács Imre PhD tanszékvezető főiskolai tanár E-mail: dr.kovacs.imre@gmail.com Mobil: 6-3-743-68-65

Részletesebben

ÁRAMLÁSI RENDSZEREK PONTOSÍTÁSA IZOTÓP ÉS VÍZKÉMIAI VIZSGÁLATOKKAL A TOKAJI-HEGYSÉG PEREMI RÉSZEIN

ÁRAMLÁSI RENDSZEREK PONTOSÍTÁSA IZOTÓP ÉS VÍZKÉMIAI VIZSGÁLATOKKAL A TOKAJI-HEGYSÉG PEREMI RÉSZEIN ÁRAMLÁSI RENDSZEREK PONTOSÍTÁSA IZOTÓP ÉS VÍZKÉMIAI VIZSGÁLATOKKAL A TOKAJI-HEGYSÉG PEREMI RÉSZEIN REFINEMENT AND CALIBRATION OF THE FLOW SYSTEM IN TOKAJ-MOUNTAIN WITH ISOTOPES AND WATER CHEMICAL SURVEYS

Részletesebben

Miskolci Egyetem Műszaki Anyagtudományi Kar Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola

Miskolci Egyetem Műszaki Anyagtudományi Kar Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola Miskolci Egyetem Műszaki Anyagtudományi Kar Kerpely Antal Anyagtudományok és Technológiák Doktori Iskola ALUMÍNIUM-MAGNÉZIUM ÖTVÖZETEK FOLYÁSI VISELKEDÉSE ZÖMÍTÉS SORÁN DOKTORI (PHD) ÉRTEKEZÉS Mikó Tamás

Részletesebben

a textil-szövet hosszirányú szálainak és a teljes szálmennyiségnek a térfogati aránya,

a textil-szövet hosszirányú szálainak és a teljes szálmennyiségnek a térfogati aránya, Zárójelentés A kutatás kezdetén felmértük a polimer kompozitok fajtáit és az alkalmazott gyártási eljárásokat. Mindezt annak érdekében tettük, hogy a kapott eredmények alkalmazhatósági határait kijelölhessük.

Részletesebben

Mezőgazdasági gépesítési tanulmányok Agricultural Engineering Research MŰANYAG CSOMAGOLÓ- ÉS TAKARÓ FÓLIÁK REOLÓGIAI VIZSGÁLATA

Mezőgazdasági gépesítési tanulmányok Agricultural Engineering Research MŰANYAG CSOMAGOLÓ- ÉS TAKARÓ FÓLIÁK REOLÓGIAI VIZSGÁLATA Mezőgazdasági gépesítési tanulmányo Agricultural Engineering Research Kiadó: Dr. Fenyvesi László főigazgató FVM Mezőgazdasági Gépesítési Intézet özleménye Bulletin of the Hungarian Institute of Agricultural

Részletesebben

Melegen Hengerelt Betonacél Tekercsben Hot rolled reinforced stell bar sin coils. Minőség / Quality: BST 500WR. Méretek / Size: 6-16 mm

Melegen Hengerelt Betonacél Tekercsben Hot rolled reinforced stell bar sin coils. Minőség / Quality: BST 500WR. Méretek / Size: 6-16 mm Melegen Hengerelt Betonacél Szálban Hot rolled reinforced stell bars. Minőség / Quality: BST 500S B500B B60-50. Méretek / Size: 6-32 Szálhossz / Lenght: 6 000-12 000 Kötegtömeg / Weight: 2 500-3 000 Kg..

Részletesebben

EGY MAGYARORSZÁGI SZÉNTÜZELÉSŰ HŐERŐMŰ ÜZEMELÉSÉNEK MELLÉKTERMÉKEIBŐL KÉSZÜLT KOMPOZIT ÉPÍTŐANYAG

EGY MAGYARORSZÁGI SZÉNTÜZELÉSŰ HŐERŐMŰ ÜZEMELÉSÉNEK MELLÉKTERMÉKEIBŐL KÉSZÜLT KOMPOZIT ÉPÍTŐANYAG A Miskolci Egyetem Közleménye A sorozat, Bányászat, 68. kötet, (2006) p. 53-6} EGY MAGYARORSZÁGI SZÉNTÜZELÉSŰ HŐERŐMŰ ÜZEMELÉSÉNEK MELLÉKTERMÉKEIBŐL KÉSZÜLT KOMPOZIT ÉPÍTŐANYAG Prof. Dr. Molnár József

Részletesebben

FERROMÁGNESES ANYAGOK RONCSOLÁSMENTES VIZSGÁLATA MÁGNESESHISZTERÉZIS-ALHURKOK MÉRÉSE ALAPJÁN. Mágneses adaptív teszt (MAT) Vértesy Gábor

FERROMÁGNESES ANYAGOK RONCSOLÁSMENTES VIZSGÁLATA MÁGNESESHISZTERÉZIS-ALHURKOK MÉRÉSE ALAPJÁN. Mágneses adaptív teszt (MAT) Vértesy Gábor FERROMÁGNESES ANYAGOK RONCSOLÁSMENTES VIZSGÁLATA MÁGNESESHISZTERÉZIS-ALHURKOK Vértesy Gábor MÉRÉSE ALAPJÁN MTA TTK Műszaki Fizikai és Anyagtudományi Intézet Olyan új, gyorsan elvégezhetô, megbízható és

Részletesebben

A FOSZFOR SZEREPE A VAS ARCHEOMETALLURGIÁJÁBAN. Tézisfüzet. Thiele Ádám okleveles gépészmérnök. Témavezető: Dr. Dévényi László c.

A FOSZFOR SZEREPE A VAS ARCHEOMETALLURGIÁJÁBAN. Tézisfüzet. Thiele Ádám okleveles gépészmérnök. Témavezető: Dr. Dévényi László c. A FOSZFOR SZEREPE A VAS ARCHEOMETALLURGIÁJÁBAN Tézisfüzet Thiele Ádám okleveles gépészmérnök Témavezető: Dr. Dévényi László c. egyetemi tanár Budapesti Műszaki és Gazdaságtudományi Egyetem Gépészmérnöki

Részletesebben

Sztentbordába integrált markerek előállítása lézersugaras mikromemunkálással. Nagy Péter 1,2

Sztentbordába integrált markerek előállítása lézersugaras mikromemunkálással. Nagy Péter 1,2 Sztentbordába integrált markerek előállítása lézersugaras mikromemunkálással Nagy Péter 1,2 1 BME, Anyagtudomány és Technológia Tanszék. 1111 Budapest, Bertalan Lajos utca 7. Hungary 2 MTA-BME Kompozittechnológiai

Részletesebben

Heterogén hegesztett kötés integritásának értékelése

Heterogén hegesztett kötés integritásának értékelése ADIMEW Heterogén hegesztett kötés integritásának értékelése BAY-LOGI Szávai Szabolcs Lenkeyné Biró Gyöngyvér EU5 ADIMEW projekt az európai nukleáris iparban használatos szerkezetintegritást értékelo eljárások

Részletesebben

ELŐADÁS CÍME. Polimer-kerámia-fém kompozit rendszerek tanulmányozása. Készítette: Bődi Szabolcs tanársegéd, doktorandusz

ELŐADÁS CÍME. Polimer-kerámia-fém kompozit rendszerek tanulmányozása. Készítette: Bődi Szabolcs tanársegéd, doktorandusz ELŐADÁS CÍME Polimer-kerámia-fém kompozit rendszerek tanulmányozása Készítette: Bődi Szabolcs tanársegéd, doktorandusz Témavezető: Prof. Dr. Belina Károly egyetemi tanár Kecskemét, 2016. június 14. 1.

Részletesebben

KULCS_TECHNOLÓGIA MUNKATERÜLET: GÉPÉSZET ÉS FÉMMEGMUNKÁLÁS OKTATÁSI PROFIL: LAKATOS

KULCS_TECHNOLÓGIA MUNKATERÜLET: GÉPÉSZET ÉS FÉMMEGMUNKÁLÁS OKTATÁSI PROFIL: LAKATOS KULCS_TECHNOLÓGIA MUNKATERÜLET: GÉPÉSZET ÉS FÉMMEGMUNKÁLÁS OKTATÁSI PROFIL: LAKATOS 1. Egy vagy több nagyság összehasonlítását egy másik azonos nagysággal, a következő képen nevezzük: 2 a) mérés b) ellenőrzés

Részletesebben

AZ AUTOMATIZÁLT MIG/MAG HEGESZTÉS VALÓS IDEJŰ MINŐSÉGBIZTOSÍTÁSI LEHETŐSÉGEI

AZ AUTOMATIZÁLT MIG/MAG HEGESZTÉS VALÓS IDEJŰ MINŐSÉGBIZTOSÍTÁSI LEHETŐSÉGEI Gradus Vol 2, No 2 (2015) 135-141 ISSN 2064-8014 AZ AUTOMATIZÁLT MIG/MAG HEGESZTÉS VALÓS IDEJŰ MINŐSÉGBIZTOSÍTÁSI LEHETŐSÉGEI REAL TIME QUALITY ASSURANCE POTENTIALS IN AUTOMATED MIG/MAG WELDING PROCESSES

Részletesebben

ANYAGTECHNOLÓGIA. Betonfelületek vízzáróságát fokozó anyagok permeabilitása

ANYAGTECHNOLÓGIA. Betonfelületek vízzáróságát fokozó anyagok permeabilitása ANYAGTECHNOLÓGIA Betonfelületek vízzáróságát fokozó anyagok permeabilitása Csányi Erika Józsa Zsuzsanna Varga Ákos Budapesti Műszaki és Gazdaságtudományi Egyetem Építőanyagok és Mérnökgeológia Tanszék

Részletesebben

Tárgyszavak: kompozit; önerősítés; polipropilén; műanyag-feldolgozás; mechanikai tulajdonságok.

Tárgyszavak: kompozit; önerősítés; polipropilén; műanyag-feldolgozás; mechanikai tulajdonságok. MŰANYAGFAJTÁK Önerősített műanyagkompozitok Az önerősített polimerrendszerek amelyek alapanyaga döntően polipropilén előállítására ma már több technológia ismert. Ütésállóságuk és szilárdságuk nagyobb

Részletesebben

PUBLIKÁCIÓS ÉS ALKOTÁSI TEVÉKENYSÉG ÉRTÉKELÉSE, IDÉZETTSÉG Oktatói, kutatói munkakörök betöltéséhez, magasabb fokozatba történı kinevezéshez.

PUBLIKÁCIÓS ÉS ALKOTÁSI TEVÉKENYSÉG ÉRTÉKELÉSE, IDÉZETTSÉG Oktatói, kutatói munkakörök betöltéséhez, magasabb fokozatba történı kinevezéshez. FARKAS GABRIELLA PUBLIKÁCIÓS ÉS ALKOTÁSI TEVÉKENYSÉG ÉRTÉKELÉSE, IDÉZETTSÉG Oktatói, kutatói munkakörök betöltéséhez, magasabb fokozatba történı kinevezéshez. könyv, könyvrészlet oktatási anyag folyóiratcikkek

Részletesebben

LOGISZTIKA A TUDOMÁNYBAN ÉS A GAZDASÁGBAN

LOGISZTIKA A TUDOMÁNYBAN ÉS A GAZDASÁGBAN Miskolci Egyetem, Multidiszciplináris tudományok, 1. kötet (2011) 1. szám, pp. 11-20. LOGISZTIKA A TUDOMÁNYBAN ÉS A GAZDASÁGBAN Illés Béla tanszékvezető egyetemi tanár Miskolci Egyetem, Anyagmozgatási

Részletesebben

Villamos sínek felrakóhegesztése előmelegítés nélkül

Villamos sínek felrakóhegesztése előmelegítés nélkül 25. Jubileumi Hegesztési Konferencia Budapest, 2010. május 19 21. Villamos sínek felrakóhegesztése előmelegítés nélkül Sándor Tamás ESAB Kft., H-1065 Teréz krt. 53-57., C lépcsőház, II. emelet, tamas.sandor@esab.hu

Részletesebben

MŰANYAGOK TULAJDONSÁGAI

MŰANYAGOK TULAJDONSÁGAI MŰANYAGOK TULAJDONSÁGAI Nyújtáskor mindkét irányban méretüket növelő polimerek Vannak olyan különleges anyagok, amelyek mérete nyújtáskor mindkét irányban megnő. Ezeket kezdetben antigumi -nak nevezték,

Részletesebben

Élelmiszeripari energiamegtakarítás lehetősége hűtő levegőáram helyi alkalmazásával

Élelmiszeripari energiamegtakarítás lehetősége hűtő levegőáram helyi alkalmazásával RACIONÁLIS ENERGIAFELHASZNÁLÁS, ENERGIATAKARÉKOSSÁG 3.6 Élelmiszeripari energiamegtakarítás lehetősége hűtő levegőáram helyi alkalmazásával Tárgyszavak: hűtés; levegőáram; energiamegtakarítás; nyomás;

Részletesebben

5. gyakorlat. Szabó Imre Gábor. Szilárdságtan és Tartószerkezetek Tanszék

5. gyakorlat. Szabó Imre Gábor. Szilárdságtan és Tartószerkezetek Tanszék Acélszerkezetek (I.) 5. gyakorlat Csavarozott és hegesztett tt kapcsolatok k Szabó Imre Gábor Pécsi Tudományegyetem Műszaki és Informatikai Kar Szilárdságtan és Tartószerkezetek Tanszék A kapcsolatok kialakítására

Részletesebben

A BOMLÁSI FOLYAMATOK KÖVETKEZTÉBEN KIALAKULÓ HŐMÉRSÉKLET-ELOSZLÁS ÉS A HŐKINYERÉSI POTENCIÁL VIZSGÁLATA A GYÁLI KOMMUNÁLIS HULLADÉKLERAKÓBAN

A BOMLÁSI FOLYAMATOK KÖVETKEZTÉBEN KIALAKULÓ HŐMÉRSÉKLET-ELOSZLÁS ÉS A HŐKINYERÉSI POTENCIÁL VIZSGÁLATA A GYÁLI KOMMUNÁLIS HULLADÉKLERAKÓBAN A BOMLÁSI FOLYAMATOK KÖVETKEZTÉBEN KIALAKULÓ HŐMÉRSÉKLET-ELOSZLÁS ÉS A HŐKINYERÉSI POTENCIÁL VIZSGÁLATA A GYÁLI KOMMUNÁLIS HULLADÉKLERAKÓBAN Magyar Tamás 1, Faitli József 2, Romenda Roland Róbert 3, Erdélyi

Részletesebben

Oktatási segédlet. Acél- és alumínium-szerkezetek hegesztett kapcsolatainak méretezése fáradásra. Dr. Jármai Károly.

Oktatási segédlet. Acél- és alumínium-szerkezetek hegesztett kapcsolatainak méretezése fáradásra. Dr. Jármai Károly. Oktatási segédlet Acél- és alumínium-szerkezetek hegesztett kapcsolatainak méretezése fáradásra a Létesítmények acélszerkezetei tárgy hallgatóinak Dr. Jármai Károly Miskolci Egyetem 013 1 Acél- és alumínium-szerkezetek

Részletesebben

HALLGATÓI KÉRDŐÍV ÉS TESZT ÉRTÉKELÉSE

HALLGATÓI KÉRDŐÍV ÉS TESZT ÉRTÉKELÉSE HALLGATÓI KÉRDŐÍV ÉS TESZT ÉRTÉKELÉSE EVALUATION OF STUDENT QUESTIONNAIRE AND TEST Daragó László, Dinyáné Szabó Marianna, Sára Zoltán, Jávor András Semmelweis Egyetem, Egészségügyi Informatikai Fejlesztő

Részletesebben

Duálfázisú lemezek csaphegesztése

Duálfázisú lemezek csaphegesztése Duálfázisú lemezek csaphegesztése Juhász Krisztina Anyagtechnológia Tanszék, GAMF Kar, Kecskeméti Főiskola Összefoglalás: Az autóiparban használatos nagyszilárdságú, un. duálfázisú lemezekre történő csaphegesztés

Részletesebben
