KÉTRÉTEGŰ BORDÁZOTT CSÖVEK LEFOLYÓRENDSZEREKHEZ

Átírás

1 KÉTRÉTEGŰ BORDÁZOTT CSÖVEK LEFOLYÓRENDSZEREKHEZ

2 KÉTRÉTEGŰ BORDÁZOTT CSÖVEK LEFOLYÓRENDSZEREKHEZ - anyaga: HDPE - a csövek 0,8 8 méter mélységig fektethetők - ha a fektetési mélység kevesebb, mint 0,8 méter, beton védőréteg elhelyezése szükséges - gyűrűmerevség: SN=4KN/m2 - szabvány gyártási hossz 6 és 12 méteres szálakban, vagy 50 és 100 méteres tekercsben - szabvány gyártási szín fekete, de rendelésre egyéb színben is gyártható A csövek teljes mértékben megfelelnek az SRPS-EN13476 szabványnak. EGYÉB JELLEMZŐK A csövek csatlakoztatása karmantyúkkal lehetséges, egy gumigyűrű a bordázott cső harmadik barázdájában található, és a kenőzsírral bekent karmantyút erre a gumigyűrűre kell ráhúzni. A csövek szükség esetén egy sima késsel vagy fűrésszel vághatóak méretre, és bármely levágott darab felhasználható toldásként. A HDPE csövek könnyebbek, mint a hasonló célra készült PVC csövek, ezáltal kezelésük és szerelésük még egyszerűbb, valamint kiváló ellenálló képességgel rendelkeznek a talajban előforduló agresszív anyagokkal szemben. Fektetésük és üzemeltetésük -40 C-tól +60 C-ig ajánlott. A sima belső falfelületnek köszönhetően súrlódási együtthatója nagyon alacsony, ezért kiváló hidraulikai jellemzőkkel bír. Rendkívül kopásálló, kiváló mechanikus és fizikai tulajdonságokkal rendelkezik. A cső ellenáll az UV sugaraknak, ezért szabadban állhat 1 évig. Azon túli szabadban tárolás esetén gondoskodni kell megfelelő védelméről. Szállítás és rakodás során ügyelni kell arra, hogy a csöveket ne húzzuk át éles tárgyakon, mivel ezek megsérthetik a csövet, míg tompa tárgyak behatásainak ellenáll. A cső rendelkezik a Szerb Nyersanyagvizsgáló Intézet bevizsgálásával. kívül átmérő (mm) Ø75 Ø90 Ø110 Ø125 Ø160 Ø200 Ø250 Ø315 belső átmérő (mm) Ø140 Ø200 Ø250 Ø300 Ø400 Ø500 Ø600 Ø800 Szabvány csomagolás vagy 12 méteres szálakban vagy 50 és 100 méteres tekercsben vagy 12 méteres szálakban A CSÖVEK SZERELÉSE A csöveket szakszerűen kell beszerelni a 1610 és DIN4033 szabvány szerint megadott irányelveknek megfelelően, mely szerint a cső körüli zónában vagyis az árok aljától kezdve a cső tetejétől számított 30cm-ig a feltöltött résznek következő talajnyomást kell elérni: Az előírás szerint: SPAJANJE CEVI SA NAGLAVKOM -Az értéket folyamatosan ellenőrizni kell a fektetés során -97% a felásott nem kötött talaj sűrűségéhez képest -95% a felásatlan, kötött talaj sűrűségéhez képest.

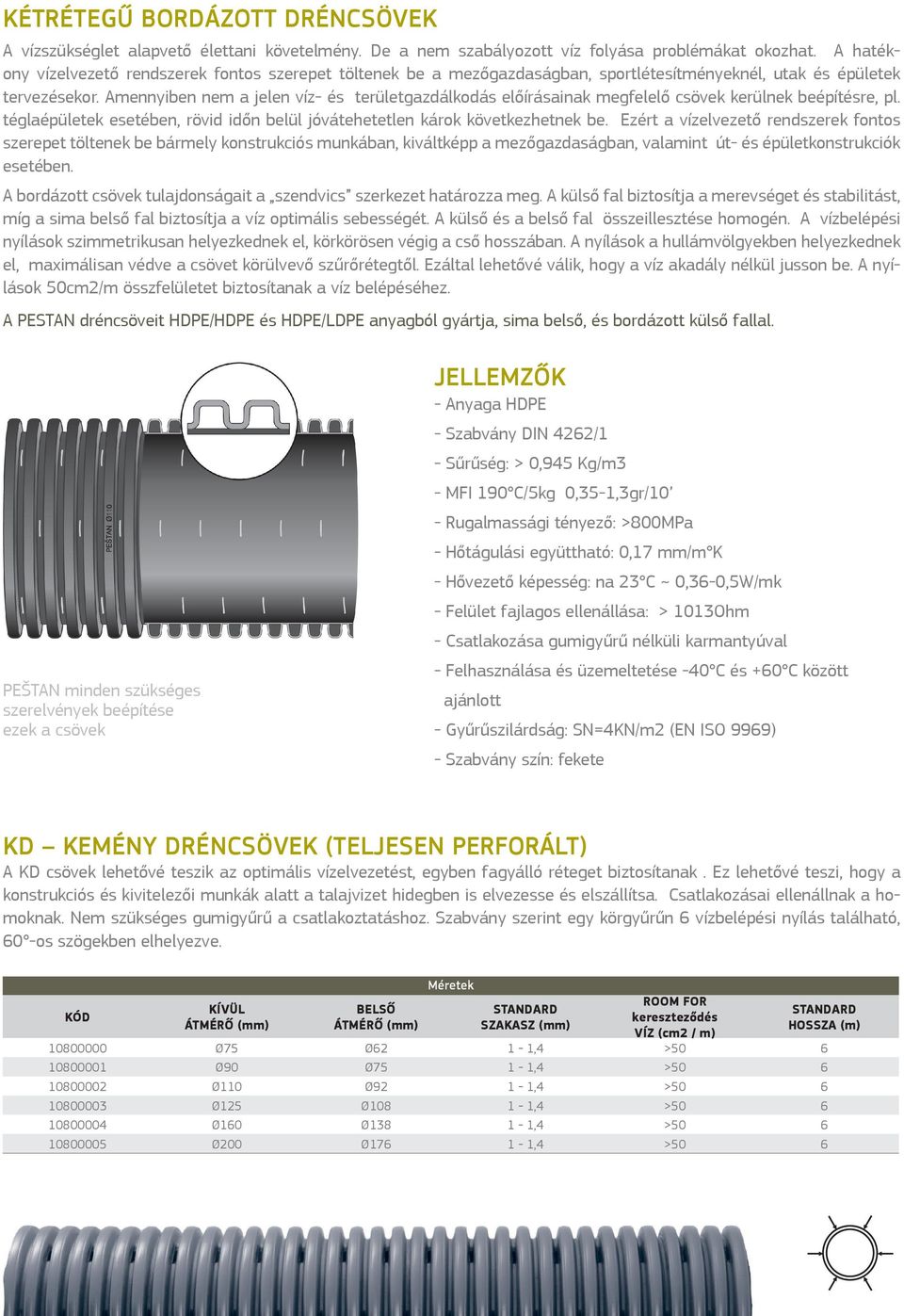

3 KÉTRÉTEGŰ BORDÁZOTT DRÉNCSÖVEK A vízszükséglet alapvető élettani követelmény. De a nem szabályozott víz folyása problémákat okozhat. A hatékony vízelvezető rendszerek fontos szerepet töltenek be a mezőgazdaságban, sportlétesítményeknél, utak és épületek tervezésekor. Amennyiben nem a jelen víz- és területgazdálkodás előírásainak megfelelő csövek kerülnek beépítésre, pl. téglaépületek esetében, rövid időn belül jóvátehetetlen károk következhetnek be. Ezért a vízelvezető rendszerek fontos szerepet töltenek be bármely konstrukciós munkában, kiváltképp a mezőgazdaságban, valamint út- és épületkonstrukciók esetében. A bordázott csövek tulajdonságait a szendvics szerkezet határozza meg. A külső fal biztosítja a merevséget és stabilitást, míg a sima belső fal biztosítja a víz optimális sebességét. A külső és a belső fal összeillesztése homogén. A vízbelépési nyílások szimmetrikusan helyezkednek el, körkörösen végig a cső hosszában. A nyílások a hullámvölgyekben helyezkednek el, maximálisan védve a csövet körülvevő szűrőrétegtől. Ezáltal lehetővé válik, hogy a víz akadály nélkül jusson be. A nyílások 50cm2/m összfelületet biztosítanak a víz belépéséhez. A PESTAN dréncsöveit HDPE/HDPE és HDPE/LDPE anyagból gyártja, sima belső, és bordázott külső fallal. PEŠTAN minden szükséges szerelvények beépítése ezek a csövek JELLEMZŐK - Anyaga HDPE - Szabvány DIN 4262/1 - Sűrűség: > 0,945 Kg/m3 - MFI 190 C/5kg 0,35-1,3gr/10 - Rugalmassági tényező: >800MPa - Hőtágulási együttható: 0,17 mm/m K - Hővezető képesség: na 23 C ~ 0,36-0,5W/mk - Felület fajlagos ellenállása: > 1013Ohm - Csatlakozása gumigyűrű nélküli karmantyúval - Felhasználása és üzemeltetése -40 C és +60 C között ajánlott - Gyűrűszilárdság: SN=4KN/m2 (EN ISO 9969) - Szabvány szín: fekete KD KEMÉNY DRÉNCSÖVEK (TELJESEN PERFORÁLT) A KD csövek lehetővé teszik az optimális vízelvezetést, egyben fagyálló réteget biztosítanak. Ez lehetővé teszi, hogy a konstrukciós és kivitelezői munkák alatt a talajvizet hidegben is elvezesse és elszállítsa. Csatlakozásai ellenállnak a homoknak. Nem szükséges gumigyűrű a csatlakoztatáshoz. Szabvány szerint egy körgyűrűn 6 vízbelépési nyílás található, 60 -os szögekben elhelyezve. KÍVÜL BELSŐ Méretek SZAKASZ (mm) ROOM FOR kereszteződés VÍZ (cm2 / m) HOSSZA (m) Ø75 Ø62 1-1,4 > Ø90 Ø75 1-1,4 > Ø110 Ø92 1-1,4 > Ø125 Ø ,4 > Ø160 Ø ,4 > Ø200 Ø ,4 >50 6

4 KDK KEMÉNY DRÉN ÉS LEFOLYÓCSÖVEK (RÉSZBEN PERFORÁLT) A részben perforált KDK kemény drén- és lefolyócsövek tökéletes kombinációja a perforált és a lefolyócsőnek. Ha úgy akarjuk képesek összegyűjteni és elvezetni bármilyen felszíni vizet rövid vagy hosszú szakaszon. Csatlakozói ellenállnak a víznek és homoknak. A gumigyűrű a bordázott cső harmadik barázdájába van helyezve, majd a kenőzsírral bekent gumigyűrűre kerül rá a karmantyú. A csöveket szakszerűen kell beszerelni a 1610 és DIN4033 szabvány szerint megadott irányelveknek megfelelően KÍVÜL Méretek BELSŐ SZAKASZ (mm) ROOM FOR kereszteződés VÍZ (cm2 / m) HOSSZA (m) Ø75 Ø62 1-1,4 > Ø90 Ø75 1-1,4 > Ø110 Ø92 1-1,4 > Ø125 Ø ,4 > Ø160 Ø ,4 > Ø200 Ø ,4 >50 6 NA GRAFU JSOU HYDRAULICKÉ VLASTNOSTI NA KOEFICIENTU HRUBOSTI KB=0,5 FDK FLEXIBILIS DRÉNCSÖVEK (TELJESEN PERFORÁLT) Ezek a csövek könnyűek, rendkívül flexibilisek, ellenállóak UV sugárzással szemben, erősek és gazdaságosak, szerelésük egyszerű. Speciális gyártási eljárásnak köszönhetően a cső belső fala sima, míg külső fala bordázott. A csövek karmantyúval csatlakoztathatók, mely jó zárási képességének köszönhetően nem engedi át a homokot. Alkalmazási hőmérséklete -40 C C. A csövek HDPE/LDPE anyagból készülnek. A nyílások >50cm2/m felületet adnak a víz belépésére. A nyílások szimmetrikusan helyezkednek el mindegyik hullámvölgyben. Lerakás során a csövet bevonhatjuk szűrőanyaggal. Ennek szerepe, hogy megnövelje a teljesítményt, és megakadályozza a csövek gyors eldugulását. A vízbelépési nyílások száma választható. Szabvány gyártási szín fekete és sárga-fekete. Rendelésre egyéb színben is gyártható. 50 méteres tekercsben csomagolva és szállítva. Lehetőség van választani a résidők számának a víz behatolása Kérésére lehet előállítani és merev vízelvezető csatornák nagyobb hasított cm2/m, az átmérője Ø75, hogy Ø315 KÍVÜL BELSŐ Méretek SZAKASZ (mm) ROOM FOR kereszteződés VÍZ (cm2 / m) HOSSZA (m) Ø75 Ø62 1-1,4 > Ø90 Ø75 1-1,4 > Ø110 Ø92 1-1,4 > Ø125 Ø ,4 > Ø160 Ø ,4 > Ø200 Ø ,4 >50 50

5 KÉTRÉTEGŰ BORDÁZOTT CSÖVEK LEFOLYÓRENDSZEREKHEZ SRPS-EN13476, DIN16961, SRPS-EN1610, DIN4033, DIN4262/1

6 1300 KAPLARA 189, BUKOVIK, ARANĐELOVAC, SERBIA PHONE: FAX: WEB:
