1 III. Városi Villamos Vasúti Pálya Nap Zajcsökkent kkentés és sín élettartam növeln velés Dr. Kiss Csaba Ph.D MÁV-THERMIT Hegesztő Kft. Balatonfenyves, március

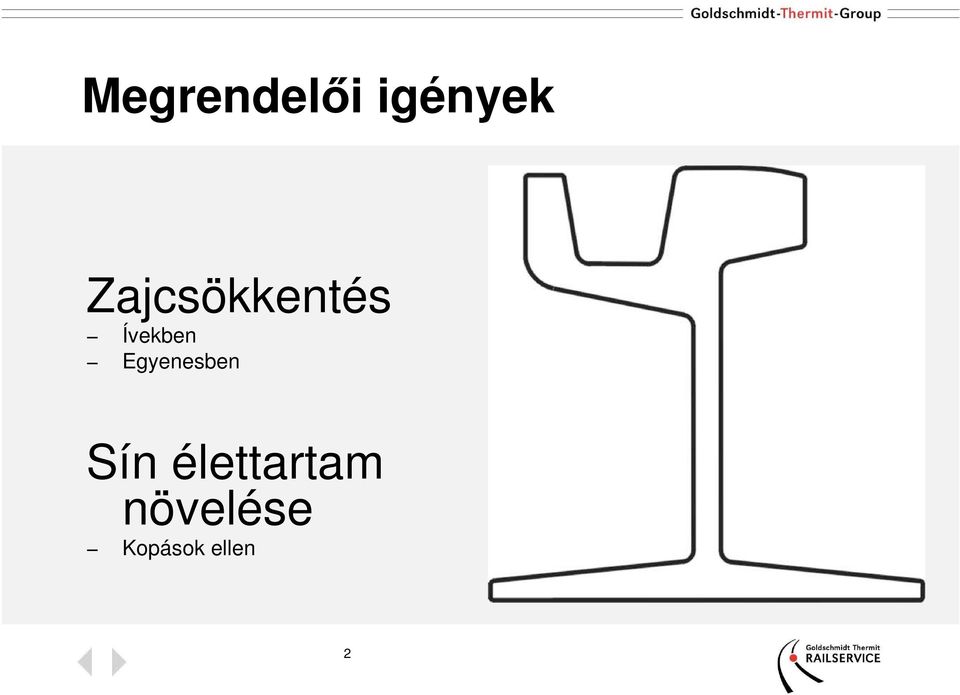

2 Megrendelői igények Zajcsökkentés Ívekben Egyenesben Sín élettartam növelése Kopások ellen 2

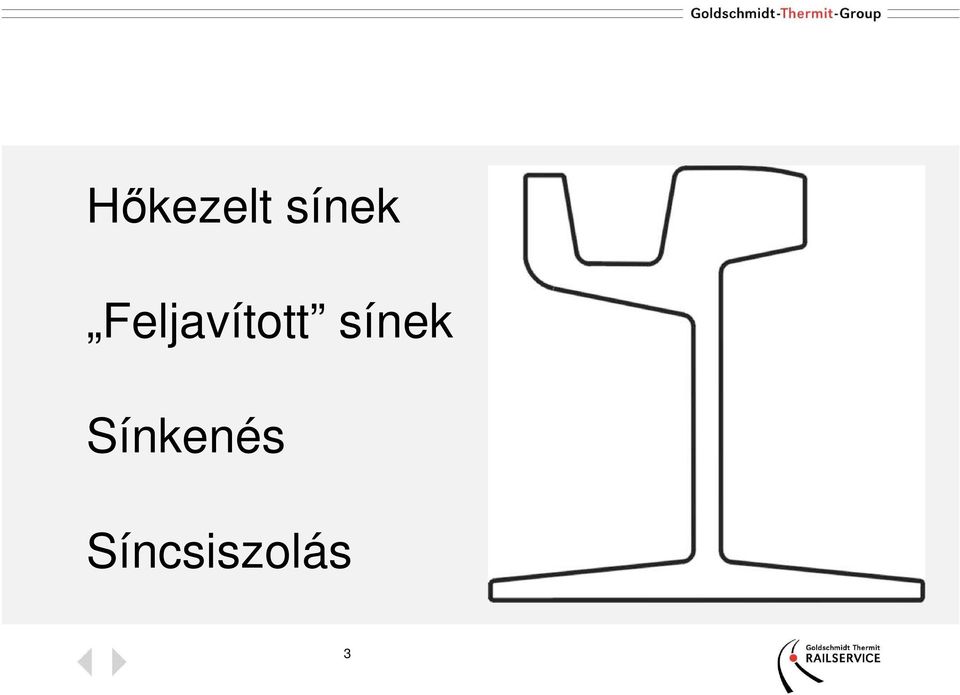

3 Hőkezelt sínek Feljavított sínek Sínkenés Síncsiszolás 3

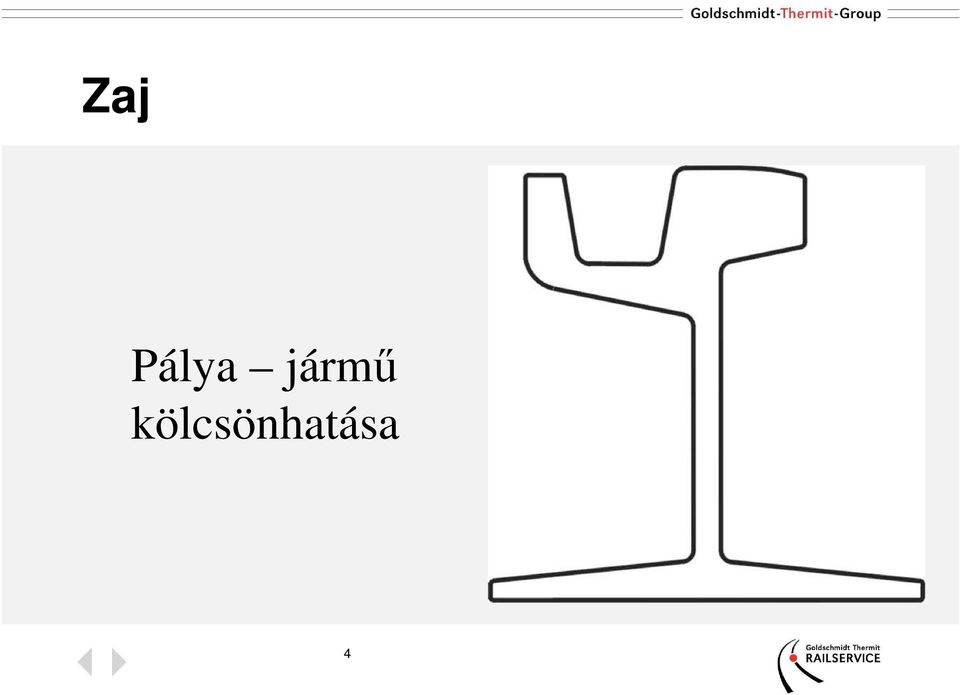

4 Zaj Pálya jármű kölcsönhatása 4

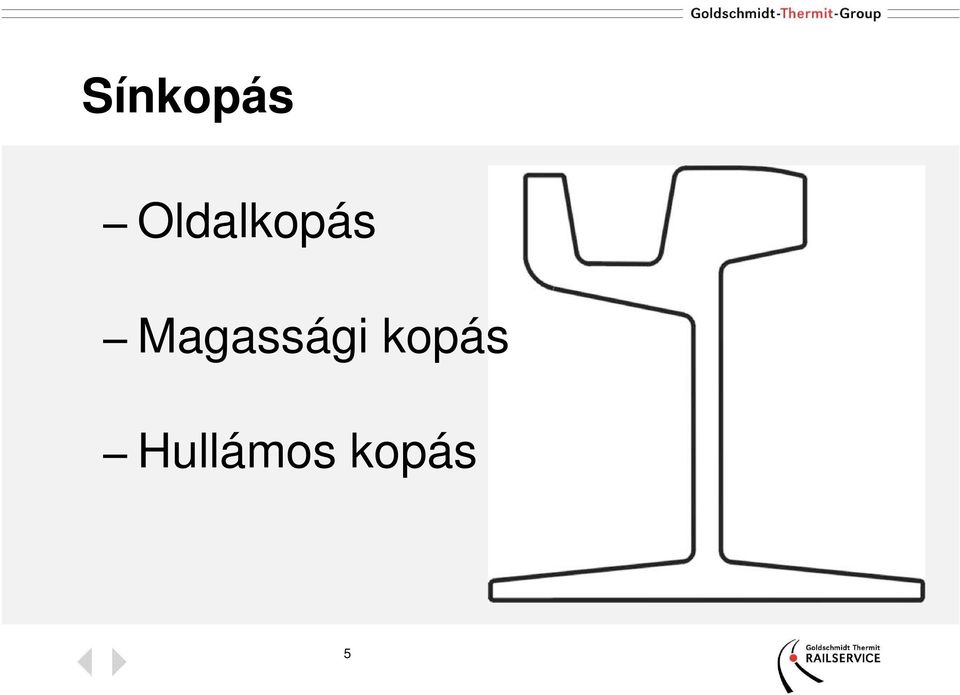

5 Sínkopás Oldalkopás Magassági kopás Hullámos kopás 5

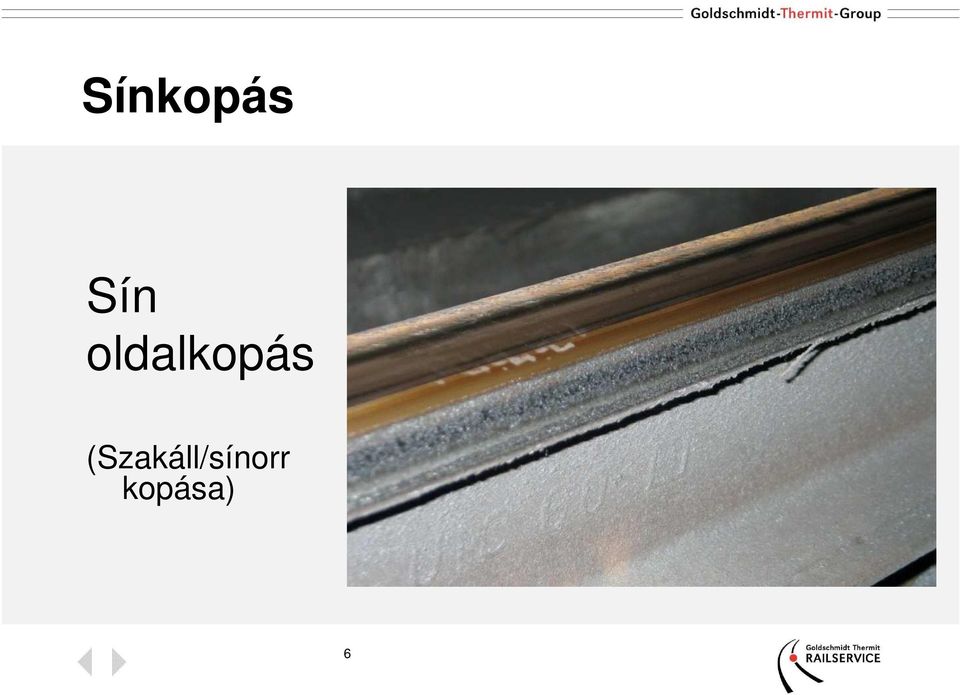

6 Sínkopás Sín oldalkopás (Szakáll/sínorr kopása) 6

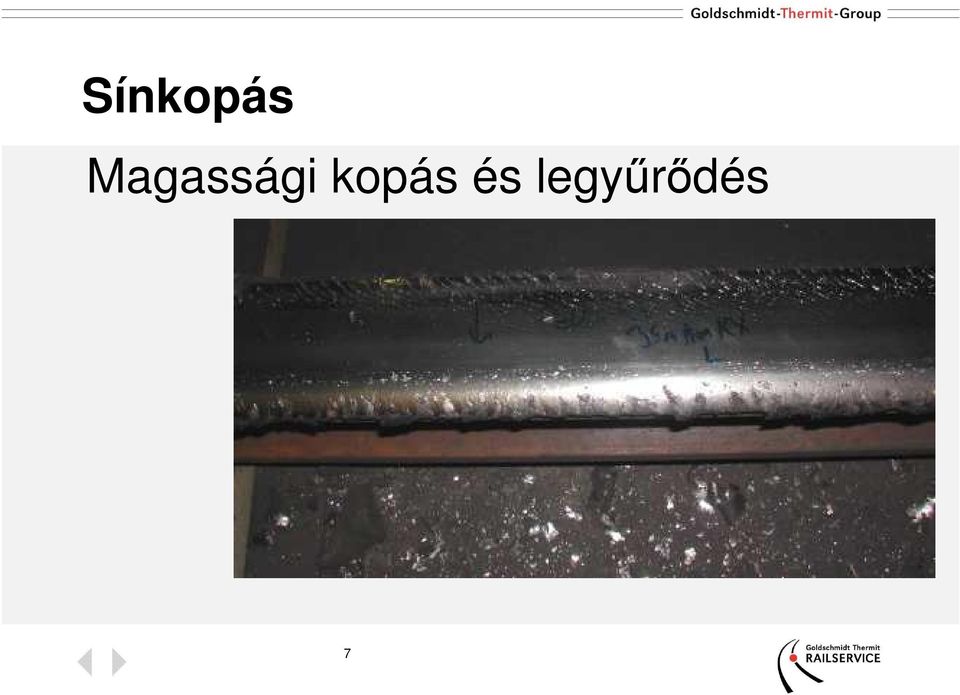

7 Sínkopás Magassági kopás és legyűrődés 7

8 Sínkopás Hullámos kopás 8

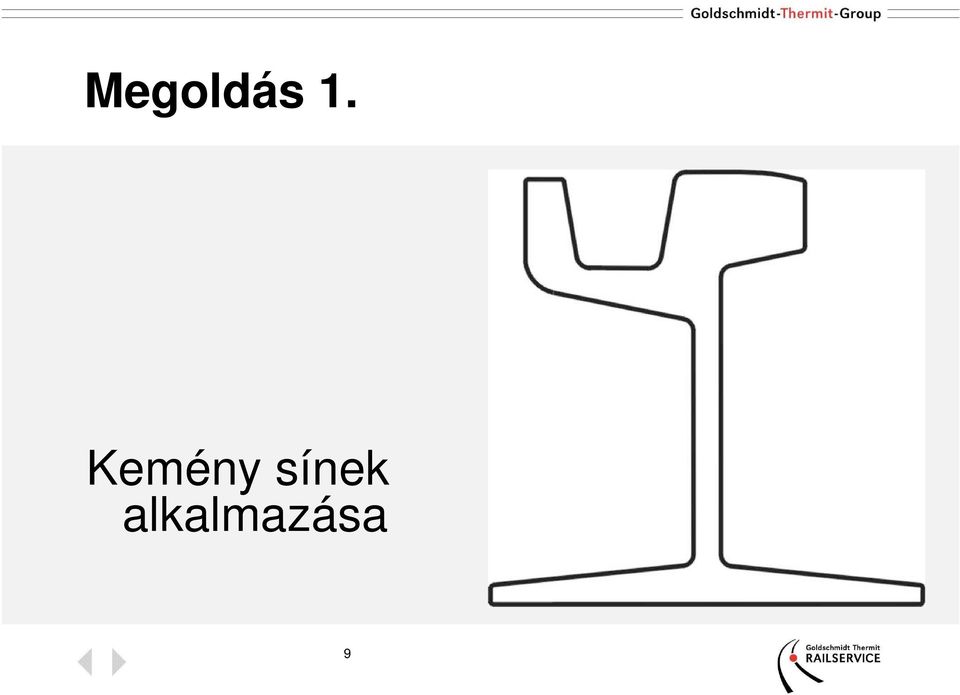

9 Megoldás 1. Kemény sínek alkalmazása 9

10 Kemény sínek alkalmazása A kemény sínek alkalmazása bevált módszer a kopás csökkentésére Szintén alkalmasak a fejrepedések és a legyűrődések megelőzésére A kemény síneknél a repedésellenállóság fokozottabb követelmény, mint az alacsonyabb keménységű sínosztályoknál! 10

legyűrődések megelőzésére A kemény síneknél a repedésellenállóság

11 Kemény sínek alkalmazása Kemény sínek (MSZ EN 14811): R260 (900V) R260GHT R290GHT R340GHT 11

12 Kemény sínek alkalmazása 12

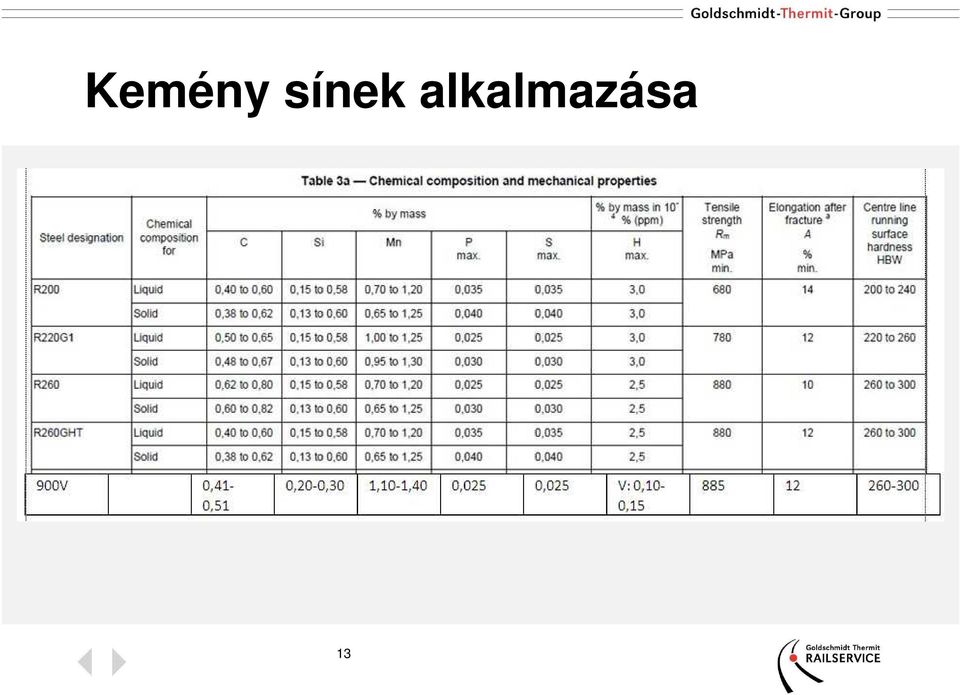

13 Kemény sínek alkalmazása 13

14 Kemény sínek alkalmazása 14

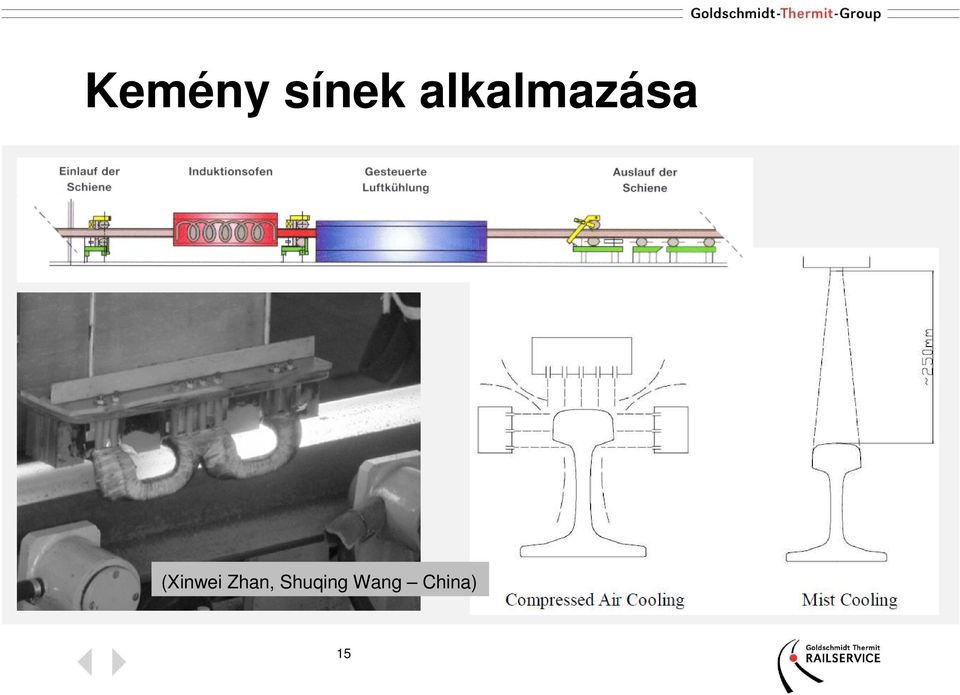

15 Kemény sínek alkalmazása (Xinwei Zhan, Shuqing Wang China) 15

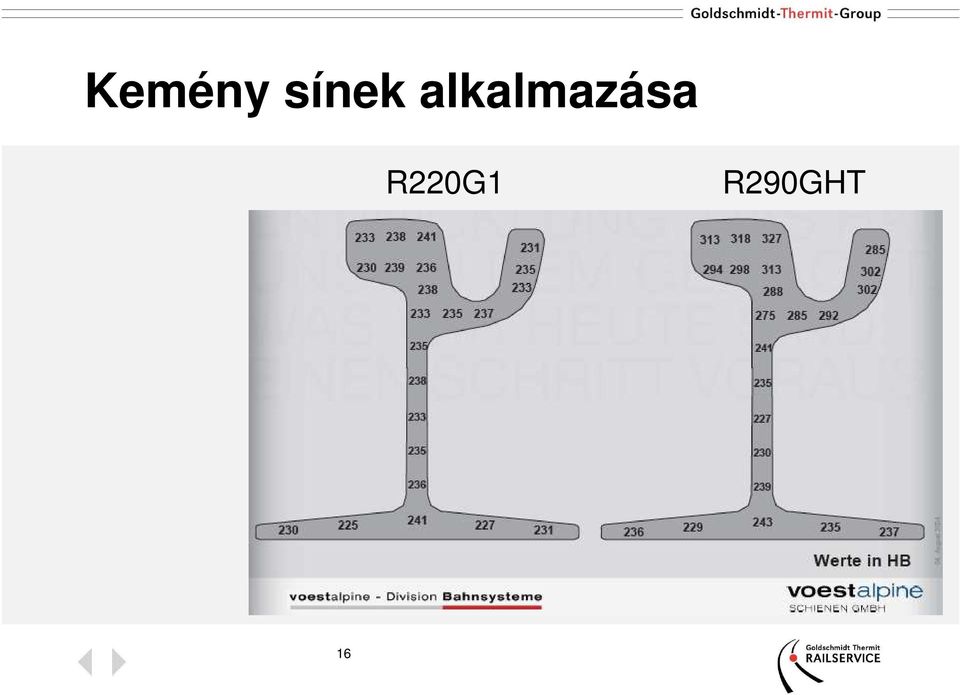

16 Kemény sínek alkalmazása R220G1 R290GHT 16

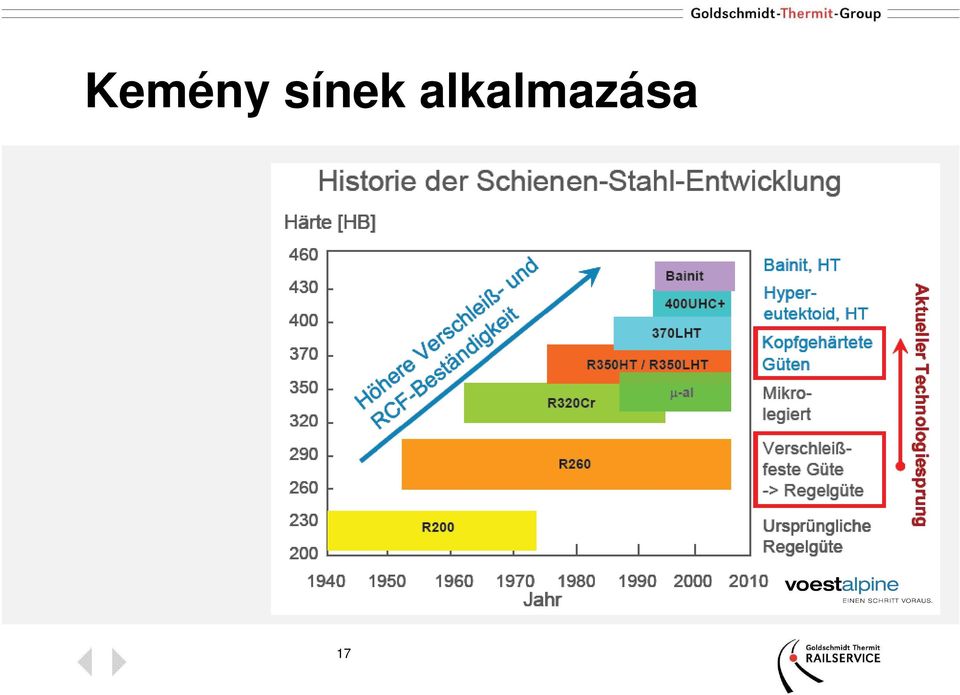

17 Kemény sínek alkalmazása 17

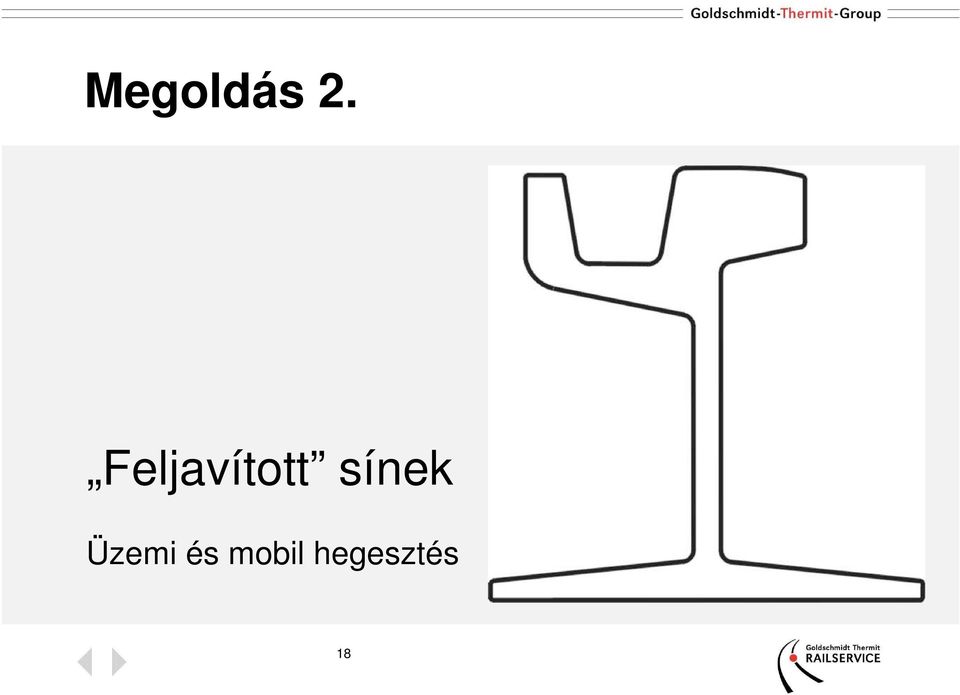

18 Megoldás 2. Feljavított sínek Üzemi és mobil hegesztés 18

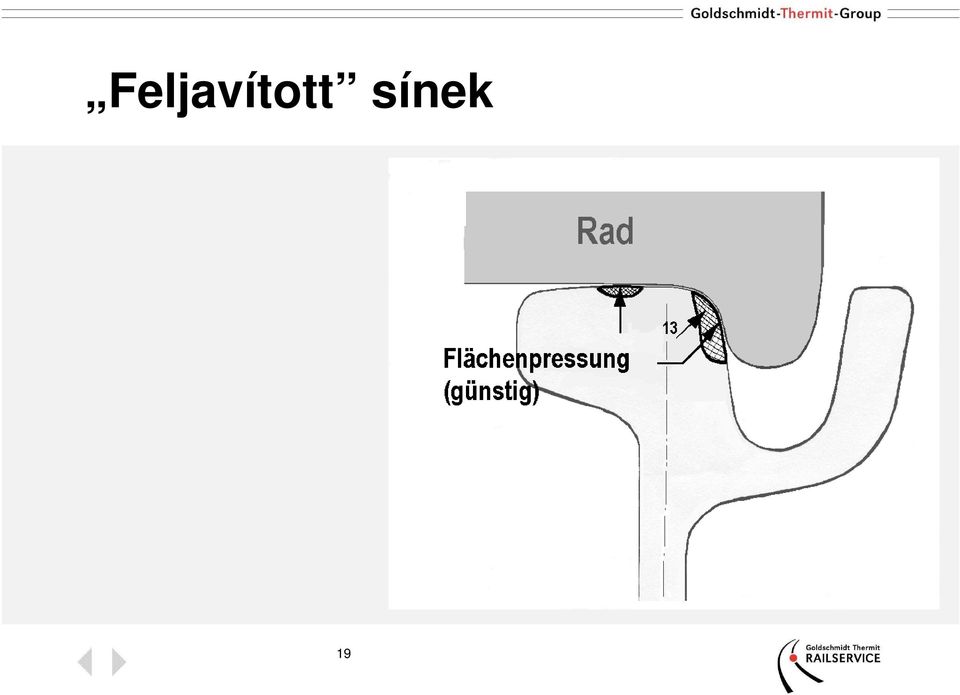

19 Feljavított sínek 19

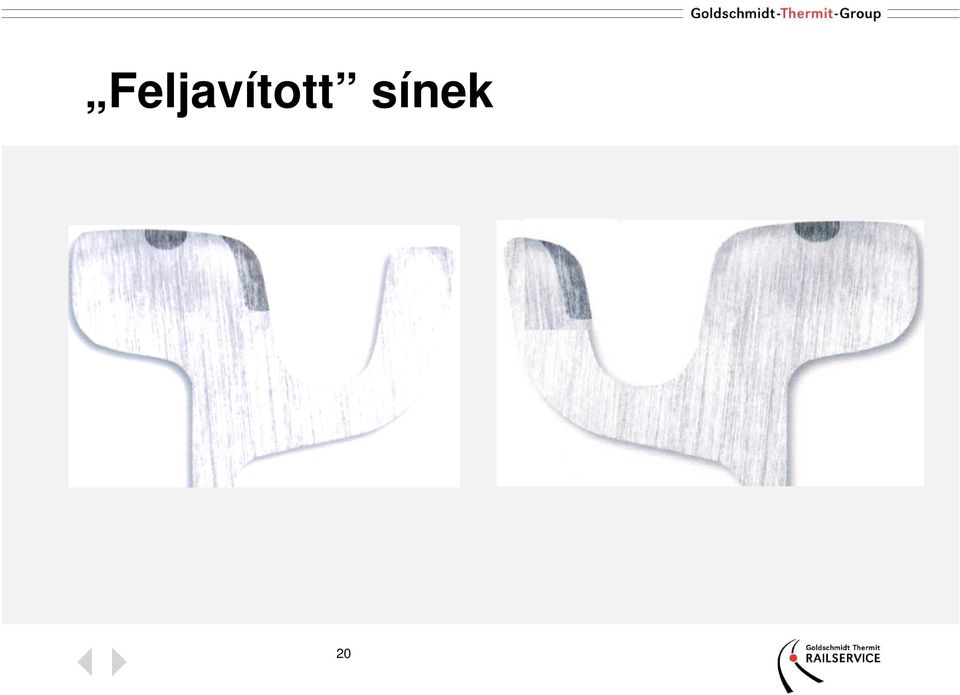

20 Feljavított sínek 20

21 Feljavított sínek 21

22 Üzemben feljavított sínek ASB Gyártás 22

23 Üzemben feljavított sínek ASB Gyártás Feljavítás alapanyaga: R200 vagy R220G1 sín Vályús vagy Vignol-sín 23

24 Üzemben feljavított sínek ASB Gyártás 24

25 Üzemben feljavított sínek ASB Gyártás 25

26 Üzemben feljavított sínek ASB Gyártás 26

27 Üzemben feljavított sínek ASB Gyártás 27

28 Üzemben feljavított sínek ASB Gyártás 28

29 Üzemben feljavított sínek ASB Gyártás Megrendelők: Európa Afrika 29

30 Üzemben feljavított sínek ASB Gyártás Hegesztés után: Ívbehajlítás 30

31 Üzemben feljavított sínek ASB Gyártás 31

32 Üzemben feljavított sínek ASB Zajcsökkentés 1. Járt sínek felületi érdessége: Felrakó hegesztés nélküli sínfelületen Felrakó hegesztés varratfelületén 32

33 Üzemben feljavított sínek ASB Zajcsökkentés 2. Felrakó hegesztés varratanyaga (ETEKA 5): Nagy keménységű ( HV) Kis súrlódási együtthatójú (jobban csúszik) 33

34 Üzemben feljavított sínek ASB Kopási ellenállás: Üzemi felhegesztéssel akár hétszeres élettartam is elérhető!!! 34

35 Üzemben feljavított sínek ASB Light 35

36 Üzemben feljavított sínek ASB Light 36

37 Üzemben feljavított sínek ASB Light 37

38 Üzemben feljavított sínek ASB Light Kopási ellenállás: Üzemi ASB Light felhegesztéssel várhatóan kb. kétszeres élettartam érhető el! 38

39 Mobil hegesztőgéppel feljavított sínek ELIRA 39

40 Mobil hegesztőgéppel feljavított sínek ELIRA 40

41 Mobil hegesztőgéppel feljavított sínek ELIRA 41

42 Mobil hegesztőgéppel feljavított sínek ELIRA Kopási ellenállás: ELIRA felhegesztés megduplázza a sín élettartamát! Zajcsökkentés: 10 dba 42

43 Mobil hegesztőgéppel feljavított sínek Salakhegesztés ESW 43

44 Mobil hegesztőgéppel feljavított sínek Salakhegesztés ESW 44

45 Mobil hegesztőgéppel feljavított sínek Salakhegesztés ESW 45

46 Mobil hegesztőgéppel feljavított sínek Salakhegesztés ESW 46

47 Mobil hegesztőgéppel feljavított sínek Salakhegesztés ESW 47

48 Mobil hegesztőgéppel feljavított sínek Salakhegesztés ESW 48

49 Megoldás 3. Sínkenő berendezések alkalmazása 49

50 Sínkenés A sínkenés a legegyszerűbb és leghatékonyabb módja a kopás csökkentésének. (Dr. Stuart L Grassie) 50

51 Sínkenés Mi történt itt? Egy külföldi metrós példa: Sínkenés R min = 208 m 10 vonat / óra (= 6 percenként egy vonat) Sínek: R220 (!!!!!) 51

52 Sínkenés A megoldás: Kenőanyag megduplázása. Járulékos nyereség: A hullámos kopás kialakulása, fejlődése rendkívül lelassult. 52

53 Sínkenés Következtetések (Dr. Andrea Bracciali): Ha a sínkenés működik, nincs oldalkopás. Ha a sínkenés megáll, a károk azonnal, visszafordíthatatlanul jelentkeznek. (Az oldalkopás 0 mm/évről 14 mm/évre ugrott!!!) Mielőtt a kemény sínekre gondolnánk, gondoljunk a sínkenésre. 53

54 Sínkenés ESK-12 Ph sínkenő: elektronikus vezérlés pontosan szabályozott kenőanyag kijuttatás kenőanyag: BIO-SK-680 biológiai lebonthatóság: 21 nap után > 70 m/m % 54

55 Sínkenés ESK-12 Ph sínkenő: elektronikus vezérlés pontosan szabályozott kenőanyag kijuttatás kenőanyag: BIO-SK-680 biológiai lebonthatóság: 21 nap után > 70 m/m % 55

56 Sínkenés füves vágány ESK-12 Ph sínkenő: elektronikus vezérlés pontosan szabályozott kenőanyag kijuttatás kenőanyag: BIO-SK-680 biológiai lebonthatóság: 21 nap után > 70 m/m % 56

57 Megoldás + Síncsiszolás (Nagygépi síncsiszolás) 57

58 Síncsiszolás Rendszeres, megelőző csiszolás: Felületi hibák eltávolítása azelőtt, mielőtt elfajulnának, és síncsere válna szükségessé. 58

59 Síncsiszolás A kemény sínek előnyös tulajdonságainak teljes mértékben történő kihasználásához a síncsiszolás alapvető: Alacsony élettartamköltség (LCC) eléréséhez a kemény síneken is rendszeres, kismértékű síncsiszolást kell végezni. 59

60 Síncsiszolás 60

61 Síncsiszolás Új síneken, vágányátépítés után a pálya forgalomba helyezése előtt a síncsiszolás eredménye: Hengerlési reve eltávolítása, Kezdeti apró hibák eltávolítása, A felületi, ~0,3 mm vastag dekarbonizálódott réteg eltávolítása, Járműfutás szabályozása, Sínromlások és pályahibák kialakulásának késleltetése 61

62 Síncsiszolás Alkalmazás: Svájc, Eszék, stb. 62

63 Síncsiszolás, hazai alkalmazások 2004-ben, csiszolás után: 63

64 Síncsiszolás, hazai alkalmazások Hullámos kopás csiszolás előtt 64

65 Síncsiszolás, hazai alkalmazások Hullámos kopás csiszolás közben 65

66 Síncsiszolás, hazai alkalmazások Hullámos kopás készrecsiszolva 66

67 Síncsiszolás, hazai alkalmazások 67

68 Síncsiszolás, hazai alkalmazások Előzetes hullámos kopási mérések 68

69 Síncsiszolás, hazai alkalmazások Hullámos kopási mérés síncsiszolás után 69

70 Táblázatos összefoglalás 70

71 Javasolt alkalmazás Normalizál t sínek Hőkezelt sínek Üzemi felhegeszt és Helyszíni felhegeszt és Sínminőség Oldalkopás ellen javasolt R R220G1 800 R X R260GHT 900 XX R290GHT 1000 XX R340GHT 1200 XX ASB XX ASB Light XX ELIRA XX ESW Sínkenés XX 71

72 Javasolt alkalmazás Normalizál t sínek Hőkezelt sínek Üzemi felhegeszt és Helyszíni felhegeszt és Sínminőség Magassági kopás ellen javasolt R R220G1 800 R X R260GHT 900 XX R290GHT 1000 XX R340GHT 1200 XX ASB XX ASB Light XX ELIRA XX ESW XX Sínkenés 72

73 Javasolt alkalmazás Normalizál t sínek Hőkezelt sínek Üzemi felhegeszt és Helyszíni felhegeszt és Sínminőség Hullámos kopás ellen javasolt R R220G1 800 R R260GHT 900 X R290GHT 1000 X R340GHT 1200 X ASB X ASB Light X ELIRA X ESW X Sínkenés 73

74 Javasolt alkalmazás Normalizált sínek Hőkezelt sínek Üzemi felhegeszt és Helyszíni felhegeszt és Sínminőség R R220G1 800 R R260GHT 900 R290GHT 1000 R340GHT 1200 ASB ASB Light ELIRA ESW Sínkenés Zaj ellen javasolt XX XX XX XX XX 74

75 Javasolt alkalmazás Normalizál t sínek Hőkezelt sínek Üzemi felhegeszt és Helyszíni felhegeszt és Sínminőség Oldalkopás ellen javasolt Magassági kopás ellen javasolt Hullámos kopás ellen javasolt Zaj ellen javasolt R R220G1 800 R X X R260GHT 900 XX XX X R290GHT 1000 XX XX X R340GHT 1200 XX XX X ASB XX XX X XX ASB XX XX X XX Light ELIRA XX XX X XX ESW XX X XX Sínkenés XX XX 75

76 Alkalmazhatóság Normalizál t sínek Hőkezelt sínek Üzemi felhegeszt és Helyszíni felhegeszt és Sínminőség Beruházás Új építés / Síncsere R X R220G1 800 X R X R260GHT 900 X R290GHT 1000 X R340GHT 1200 X ASB X ASB Light X ELIRA ESW Karbantartás Felújítás Pályában végezhető X X Sínkenés X X Síncsiszolás X X 76

77 ! RAMS Reliability - Availability - Maintainability - Safety - Üzembiztosság Használhatóság Karbantarthatóság Biztonság 77

78 ! LCC Life Cycle Cost - Élettartamköltség 78

79 Összefoglalás Megoldások a sín élettartamának növelésére: Kemény sínek Feljavított sínek Sínkenő berendezés (Rendszeres) síncsiszolás Nagymértékben csökkentik az élettartamköltségeket! 79

Köszönetnyilvánítás: Köszönet a rendelkezésre bocsátott képekért, adatokért, információkért az alábbi személyeknek, cégeknek: Tömő Róbert, voestalpine

80 Köszönetnyilvánítás: Köszönet a rendelkezésre bocsátott képekért, adatokért, információkért az alábbi személyeknek, cégeknek: Tömő Róbert, voestalpine Hungária Kft. Holló Orsolya, Corus Hungary Kft. Dr. Stuart L Grassie, United Kingdom Dr. Andrea Bracciali, Universitá degli ístudi di Firenze, Italy 80

81 Köszönöm figyelmüket! 81

82 MÁV-THERMIT Hegesztő Kft. A Goldschmidt-Thermit Csoport tagja H-2030 Érd, Tolmács u. 18. Tel: Fax: Dr. Kiss Csaba Ph.D csaba.kiss@mav-thermit.hu Mobil: Tel: Fax:
