3 L 35/1 II (Nem jogalkotási aktusok) NEMZETKÖZI MEGÁLLAPODÁSOKKAL LÉTREHOZOTT SZERVEK ÁLTAL ELFOGADOTT JOGI AKTUSOK A nemzetközi közjog értelmében jogi hatállyal kizárólag az ENSZ EGB eredeti szövegei rendelkeznek. Ennek az előírásnak a státusza és hatálybalépésének időpontja az ENSZ EGB TRANS/WP.29/343 sz. státuszdokumentumának legutóbbi változatában ellenőrizhető a következő weboldalon: Az Egyesült Nemzetek Európai Gazdasági Bizottságának (ENSZ EGB) 94. számú előírása Egységes rendelkezések gépjárműveknek az utasok frontális ütközéssel szembeni védelme tekintetében történő jóváhagyásáról [2018/178] Tartalmaz minden olyan szöveget, amely az alábbi időpontig érvényes volt: Az előírás 03. módosítássorozata hatálybalépés dátuma: június 18. TARTALOMJEGYZÉK ELŐÍRÁS 1. Alkalmazási kör 2. Fogalommeghatározások 3. Jóváhagyási kérelem 4. Jóváhagyás 5. Előírások 6. Utasítások légzsákkal felszerelt járművekben utazók számára 7. Járműtípus jóváhagyásának módosítása és kiterjesztése 8. A gyártás megfelelősége 9. Szankciók nem megfelelő gyártás esetén 10. A gyártás végleges leállítása 11. Átmeneti rendelkezések 12. A jóváhagyási vizsgálatok elvégzéséért felelős műszaki szolgálatok és a típusjóváhagyó hatóságok neve és címe MELLÉKLETEK 1. Értesítés 2. A jóváhagyási jelek elrendezése 3. Vizsgálati eljárás 4. A fej terhelési kritériuma (HPC) és a 3 ms-os fejgyorsulásra vonatkozó terhelési kritériumok 5. A próbabábuk elrendezése és behelyezése, valamint a biztonsági rendszerek beállítása

4 L 35/ Eljárás a H pont helyének és a gépjárműben utazó személy törzse különböző ülőhelyeken felvett tényleges dőlészszögének meghatározására 1. függelék A háromdimenziós H-pontvizsgáló eszköz leírása 2. függelék A háromdimenziós koordinátarendszer 3. függelék Az ülőhelyekre vonatkozó referenciaadatok 7. Vizsgálati eljárás vizsgálókocsival Függelék Egyenértékűségi görbe Tűrési sáv a ΔV = f(t) görbére 8. Méréstechnika a mérésvizsgálatokban: műszerezés 9. A deformálódó akadály meghatározása 10. A próbabábu alsó lábszárára és lábfejére vonatkozó hitelesítési eljárás 11. Eljárások az elektromos energiával működtetett járművek utasainak nagyfeszültséggel és kiömlő elektrolitokkal szembeni védelmének vizsgálatára Függelék Ízelt ujjutánzat (IPXXB fokozat) 1. ALKALMAZÁSI KÖR Ez az előírás azokra az M1 kategóriájú járművekre ( 1 ) vonatkozik, amelyek megengedett össztömege nem haladja meg a 2,5 tonnát. Egyéb járművek jóváhagyása a gyártó kérésére történhet. 2. FOGALOMMEGHATÁROZÁSOK Ezen előírás alkalmazásában: 2.1. védőrendszer : az utasok megtartására szolgáló belső szerelvények és eszközök, amelyek hozzájárulnak az alábbi 5. szakaszban rögzített követelményeknek való megfelelőség biztosításához; 2.2. védőrendszer típusa : azokra a védőeszközökre érvényes kategória, amelyek az alábbi főbb vonatkozásaikban nem különböznek egymástól: technológia; geometria; szerkezeti anyagok; 2.3. jármű szélessége : a jármű hosszirányú felezősíkjával párhuzamos és azt az említett sík bármelyik oldaláról érintő két sík közötti távolság, a következők kivételével: közvetett látást biztosító külső eszközök, oldalsó helyzetjelző lámpák, abroncsnyomás-érzékelők, irányjelző lámpák, helyzetjelző lámpák, rugalmas sárvédők, valamint az abroncsok oldalfalainak behajló része közvetlenül a talajjal való érintkezési pont felett; 2.4. átfedés : a közvetlenül az akadály felületével egy vonalba eső járműszélesség százalékos értéke; 2.5. deformálódó akadály felülete : egy merev tömb előlapjára szerelt összetörhető rész; 2.6. járműtípus : olyan motoros hajtású járművek kategóriája, amelyek az alábbi lényeges jellemzők tekintetében nem különböznek egymástól: a jármű hossza és szélessége, amennyiben ezek negatív hatással vannak az ezen előírásban előírt ütésvizsgálat eredményeire; a jármű elülső részének szerkezete, méretei, kialakítása és alapanyagai a vezetőülés R pontján áthaladó átlós síkban, amennyiben ezek negatív hatással vannak az ezen előírásban előírt ütésvizsgálat eredményeire; ( 1 ) A Motoros járművekre vonatkozó egységesített állásfoglalás (R.E.3) (dokumentum: ECE/TRANS/WP.29/78/Rev.2) 2. bekezdésének meghatározása szerint.

5 L 35/ az utastér kialakítása és belső méretei, valamint a védőrendszer típusa, amennyiben ezek negatív hatással vannak az ezen előírásban előírt ütésvizsgálat eredményeire; a motor elhelyezkedése (elöl, hátul vagy középen) és tájolása (keresztirányban vagy hosszanti irányban), amennyiben ezek negatív hatással vannak az ezen előírásban előírt ütésvizsgálat eredményeire; a saját tömeg, amennyiben ez negatív hatással van az ezen előírásban előírt ütésvizsgálat eredményére; a gyártó által megadott választható elrendezések vagy szerelvények, amennyiben ezek negatív hatással vannak az ezen előírásban előírt ütésvizsgálat eredményére; az újratölthető energiatároló rendszer (REESS) helye, amennyiben ez negatív hatással van az ezen előírásban előírt ütésvizsgálat eredményére Az utastér utastér az utasok védelme tekintetében : az utasok elhelyezésére szolgáló tér, amelyet a tető, a padló, az oldalfalak, az ajtók, a külső üvegezés, valamint az elülső válaszfal és az utastér hátsó válaszfalának síkja vagy a hátsó ülés háttámlájának síkja határol; utastér az elektromos biztonság értékelése szempontjából : az utasok elhelyezésére szolgáló tér, amelyet a tető, a padló, az oldalfalak, az ajtók, a külső üvegezés, az elülső válaszfal és a hátsó válaszfal vagy a hátsó ajtó, valamint az utasokat a nagyfeszültség alatt lévő részek közvetlen érintésétől védő elektromos érintésvédelmi elválasztók és burkolatok határolnak; 2.8. R pont : a gyártó által, a jármű szerkezetével kapcsolatban, az ülésekhez meghatározott referenciapont, a 6. melléklet előírásai szerint; 2.9. H pont : a jóváhagyásért felelős vizsgáló szolgálat által az ülésekhez meghatározott referenciapont, a 6. mellékletben leírt eljárásnak megfelelően; menetkész saját tömeg : a jármű tömege üzemkész állapotban, utasok és rakomány nélkül, de tüzelőanyaggal, hűtőfolyadékkal, kenőanyaggal feltöltve, és szerszámokkal, valamint pótkerékkel felszerelve (ha ezek a jármű gyártója által biztosított normál felszereléshez tartoznak); légzsák : a motoros járművek biztonsági övének és más biztonsági rendszereinek kiegészítésére szolgáló berendezés, vagyis egy olyan rendszer, amely a járművet érő nagyobb ütközés esetén automatikusan kiold egy rugalmas szerkezetű eszközt, amely a benne lévő gáz összenyomódása által fékezi a jármű utasának valamely testrésze vagy testrészei és az utastér belsejének érintkezésekor fellépő nehézségi erőt; utasoldali légzsák : olyan légzsák-összeállítás, amely a vezetőülésen kívül, a többi ülésen helyet foglaló személyek védelmét szolgálja frontális ütközés esetén; nagyfeszültségű : valamely elektromos alkatrész vagy áramkör besorolása, amennyiben annak üzemi feszültsége > 60 V és V (egyenáram esetén) vagy > 30 V és V (effektív váltakozó áram esetén); újratölthető energiatároló rendszer (REESS) : a meghajtás céljára elektromos energiát szolgáltató újratölthető energiatároló rendszer; elektromos érintésvédelmi elválasztó : a nagyfeszültség alatt álló részek közvetlen érintésétől védő alkatrész; elektromos erőátviteli rendszer : a hajtómotor(oka)t is magában foglaló elektromos áramkör, amely magában foglalhatja továbbá a REESS-t, az elektromosenergia-átalakító rendszert, az elektronikus áramátalakítókat, a hozzájuk tartozó kábelköteget és csatlakozókat, valamint a REESS töltésére szolgáló csatlakozórendszert; feszültség alatt álló részek : olyan vezető alkatrész(ek), amely(ek) rendeltetésszerű használat során elektromos feszültség alá kerül(nek);

6 L 35/ szabadon álló vezető alkatrész : az IPXXB védelmi fokozatra vonatkozó előírások betartásával megérinthető vezető alkatrész, amely azonban a szigetelés meghibásodása esetén elektromos feszültség alá kerülhet. Az olyan alkatrészek is idetartoznak, amelyek szerszám nélkül eltávolítható fedél alatt találhatók; közvetlen érintés : személyek nagyfeszültség alatt álló részekkel való érintkezése; közvetett érintés : személyek érintkezése szabadon álló vezető alkatrésszel; IPXXB védelmi fokozat : az elektromos érintésvédelmi elválasztó vagy burkolat által a nagyfeszültség alatt álló részek érintése ellen nyújtott és a 11. melléklet 4. szakaszában leírt, ízelt ujjutánzat (IPXXB fokozat) segítségével vizsgált védelem; üzemi feszültség : a gyártó által megadott, az elektromos áramkörben fellépő legnagyobb effektív feszültség, amely nyitott áramkör esetében vagy a szokásos üzemi viszonyok között bármely vezetők között felléphet. Ha az elektromos áramkört galvanikus szigetelés osztja meg, az üzemi feszültséget minden megosztott áramkörre meg kell adni; újratölthető elektromos energiatároló rendszer (REESS) töltésére szolgáló csatlakozórendszer : a REESS külső áramforrásból való feltöltésére használt elektromos áramkör, amelybe a jármű főcsatlakozója is beletartozik; testelőváz : elektromosan összekötött vezető alkatrészekből álló egység, amelynek elektromos potenciálja vonatkoztatási potenciálként szolgál; elektromos áramkör : egymással összekötött, nagyfeszültség alatt álló részek, amelyeket úgy terveztek, hogy azokon a szokásos üzemi feltételek között elektromos áram haladjon át; elektromosenergia-átalakító rendszer : az elektromos meghajtás céljára elektromos energiát termelő és szolgáltató rendszer (pl. tüzelőanyag-cella); elektronikus áramátalakító : elektromos energia szabályozását és/vagy átalakítását az elektromos meghajtás céljára lehetővé tevő berendezés; burkolat : a közvetlen érintéstől védő, a belső egységeket beburkoló alkatrész; nagyfeszültségű sín : az elektromos áramkör, amelybe beletartozik a nagyfeszültségen működő REESS töltésére szolgáló csatlakozórendszer is; szilárd szigetelő : a kábelkötegek szigetelő bevonata, amely a nagyfeszültség alatt álló részeket fedi be, és megakadályozza azok közvetlen érintését. Idetartoznak továbbá a csatlakozók nagyfeszültség alatt álló részeit szigetelő bevonatok, illetve a szigetelésre szolgáló lakkok és festékek is; automata megszakító : olyan berendezés, amely működésbe lépése esetén galvanikusan leválasztja az elektromos energiaforrásokat az elektromos erőátviteli rendszer nagyfeszültségű áramkörének többi részéről; nyitott típusú hajtóakkumulátor : folyékony elektrolittal töltött akkumulátortípus, amely a légkörbe juttatott hidrogéngázt fejleszt; önműködően működésbe lépő ajtóreteszelő rendszer : olyan rendszer, amely önműködően reteszeli az ajtókat egy előre beállított sebességen vagy a gyártó által meghatározott más feltétel fennállásakor. 3. JÓVÁHAGYÁSI KÉRELEM 3.1. A járműtípusra vonatkozó jóváhagyási kérelmet az első ülésen utazó utasok frontális ütközés (eltolásos, deformálódó akadállyal végzett vizsgálat) esetén történő védelme tekintetében a járműgyártónak vagy jogszerűen meghatalmazott képviselőjének kell benyújtania A kérelemhez három példányban csatolni kell az alábbi dokumentumokat, és meg kell adni a következő adatokat: a járműtípus részletes leírása szerkezetére, méreteire, kialakítására és szerkezeti anyagaira vonatkozóan; a járműtípust elöl-, oldal- és hátulnézetből, valamint a járműszerkezet elülső részének tervezési részleteit bemutató fényképek és/vagy diagramok és rajzok;

7 L 35/ a jármű menetkész saját tömegére vonatkozó adatok; az utastér kialakítása és belső méretei; a járműbe beépített belső szerelvények és védőrendszerek leírása; az áramforrás típusának, helyének, valamint az elektromos erőátviteli rendszer (pl. hibrid, elektromos) általános leírása A jóváhagyás kérelmezője jogosult az elvégzett vizsgálatok adatainak és eredményeinek bemutatására, amelyek lehetővé teszik annak megállapítását, hogy megfelelő megbízhatósági szinten elérhető-e a követelményeknek való megfelelés Egy, a jóváhagyandó típust képviselő járművet át kell adni a jóváhagyási vizsgálatok elvégzéséért felelős műszaki szolgálatnak Olyan jármű is elfogadható a vizsgálatok végrehajtására, amely nem tartalmazza a típusnak megfelelő összes alkatrészt, ha kimutatható, hogy a kérdéses alkatrészek hiánya az ezen előírásban foglalt követelmények tekintetében nem befolyásolja a vizsgálati eredményeket A jóváhagyás kérelmezőjének kell igazolnia, hogy a fenti szakasz alkalmazása összeegyeztethető az ezen előírás követelményeinek való megfelelőséggel. 4. JÓVÁHAGYÁS 4.1. Ha az ezen előírás szerint jóváhagyásra benyújtott jármű megfelel az ezen előírás követelményeinek, akkor az adott járműtípust jóvá kell hagyni A 12. szakasz értelmében kijelölt műszaki szolgálat ellenőrzi az előírt feltételek teljesítését Ha a jármű ezen előírásban megállapított követelményeknek való megfelelősége vizsgálatakor kétségek merülnek fel, számításba kell venni a gyártó által rendelkezésre bocsátott azon adatokat, illetve vizsgálati eredményeket, amelyek a műszaki szolgálat által végrehajtott jóváhagyási vizsgálat hitelesítésekor figyelembe vehetők Mindegyik jóváhagyott típushoz jóváhagyási számot kell rendelni. Ennek első két számjegye a jóváhagyás időpontjában hatályos, az előírást lényeges műszaki tartalommal módosító legutóbbi módosítássorozat száma (jelen esetben ez a 03. módosítássorozatnak megfelelően 03). Ugyanazon szerződő fél nem rendelheti ugyanazt a jóváhagyási számot több járműtípushoz Valamely járműtípusnak az ezen előírás szerinti jóváhagyásáról vagy a jóváhagyás elutasításáról értesíteni kell a megállapodásban részes és ezen előírást alkalmazó szerződő feleket az ezen előírás 1. mellékletének megfelelő nyomtatványon, amelyhez mellékelni kell a jóváhagyást kérelmező által rendelkezésre bocsátott fényképeket és/vagy diagramokat és rajzokat megfelelő formában, az A4-es méretet ( mm) meg nem haladó formátumban, vagy ilyen méretre összehajtva, és a megfelelő méretarányban Minden olyan járművön, amely megfelel az ezen előírás szerint jóváhagyott járműtípusnak, a jóváhagyási értesítésben megadott, könnyen hozzáférhető helyen jól látható módon fel kell tüntetni egy nemzetközi jóváhagyási jelet, amely a következőkből áll: egy kör, benne egy E betű és a jóváhagyó ország egyedi azonosító száma; ( 1 ) ezen előírás száma, amelyet egy R betű, egy kötőjel és a jóváhagyási szám követ a fenti szakaszban előírt kör jobb oldalán Ha a jármű megfelel a megállapodáshoz mellékelt egy vagy több további előírás szerint egy abban az országban jóváhagyott járműtípusnak, amely ezen előírás alapján megadta a jóváhagyást, akkor a szakaszban előírt jelet nem szükséges megismételni. ilyen esetben az előírás és a jóváhagyás számát, valamint az összes olyan előírás kiegészítő jelét, amelyek szerint a jóváhagyást megadták ugyanabban az országban, amely ezen előírás szerint is megadta a jóváhagyást, a fenti szakaszban előírt jel jobb oldalán egymás alatt kell feltüntetni. ( 1 ) Az évi megállapodásban részes felek egyedi azonosító számát a Motoros járművekre vonatkozó egységesített állásfoglalás (R.E.3) (dokumentum: TRANS/WP.29/78/Rev.2/Amend.3) 3. melléklete tartalmazza.

8 L 35/ A jóváhagyási jelnek jól olvashatónak és eltávolíthatatlannak kell lennie A jóváhagyási jelet a gyártó által a járműre szerelt adattáblán vagy annak közelében kell elhelyezni Ezen előírás 2. melléklete jóváhagyási jelekre vonatkozó példákat tartalmaz. 5. ELŐÍRÁSOK 5.1. Az összes vizsgálatra érvényes általános előírások Az ülések H pontját a 6. mellékletben leírt eljárásnak megfelelően kell meghatározni Ha az első ülőhelyek védőrendszere biztonsági öveket foglal magában, a biztonsági öv alkatrészeinek meg kell felelniük a 16. számú előírás követelményeinek Azokat az ülőhelyeket, amelyekre próbabábut helyeznek, és amelyek védőrendszere biztonsági öveket foglal magában, fel kell szerelni a 14. számú előírásnak megfelelő rögzítési pontokkal Előírások A 3. mellékletben leírt módszer szerint a járművön elvégzett vizsgálat akkor tekinthető megfelelőnek, ha az szakaszban előírt valamennyi feltétel egyszerre teljesül. Az elektromos erőátviteli rendszerrel felszerelt járműveknek ezenkívül teljesíteniük kell az alábbi szakasz követelményeit. Ezt a gyártó kérésére és a műszaki szolgálat jóváhagyásával önálló ütésvizsgálattal is lehet teljesíteni, feltéve, hogy az elektromos alkatrészek nem befolyásolják a járműtípusnak az ezen előírás szakaszában meghatározott utasvédelmi jellemzőit. E feltétel esetében az szakasz követelményeit az ezen előírás 3. mellékletében meghatározott módszerekkel kell ellenőrizni, a 3. melléklet 2., 5. és 6. szakaszát kivéve. Azonban minden első külső ülésen olyan, a Hybrid III előírásainak (lásd a 3. melléklet 1. lábjegyzetét) megfelelő próbabábut kell elhelyezni, amelynek bokája 45 -os szöget zár be, és amely megfelel a beállításaira vonatkozó előírásoknak A 8. melléklet értelmében az első külső ülésekben elhelyezett próbabábuk viselkedése alapján rögzített teljesítménykritériumoknak a következő feltételeknek kell megfelelniük: a fej terhelési kritériumának értéke (HPC) nem haladhatja meg az et, és az eredő fejgyorsulás nem haladhatja meg a 80 g-t 3 ms-nál hosszabb ideig. Az utóbbit kumulatív értékként kell kiszámítani a fej visszapattanó mozgását figyelmen kívül hagyva; a nyaksérülésre vonatkozó kritériumok (NIC) nem haladhatják meg az 1. és a 2. ábrán jelzett értékeket ( 1 ); 1. ábra Nyakfeszülési kritérium ( 1 ) október 1-jéig a nyakra megállapított értékeket nem kell sikerességi/sikertelenségi kritériumokként alkalmazni a jóváhagyás megadása szempontjából. A vizsgálati jegyzőkönyvben rögzíteni kell a kapott eredményeket, és a típusjóváhagyó hatóságnak össze kell gyűjtenie azokat. A dátumot követően a szakaszban meghatározott értékek sikerességi/sikertelenségi kritériumként érvényesek, kivéve, ha (vagy amíg) az előírásban más értékeket alkalmaznak.

9 L 35/7 2. ábra A nyak deformálódási kritériumai a nyakhajlító nyomaték az y tengely mentén nyújtott állapotban nem haladhatja meg az 57 Nm értéke ( 1 ); a mellkas-összenyomási kritérium (ThCC) nem haladhatja meg az 42 mm-t; a mellkas viszkózus kritériuma (V * C) nem haladhatja meg az 1,0 m/s értéket; a combcsont erőkritériuma (FFC) nem lépheti túl a 3. ábrán jelölt erő-idő terhelési kritérium értékét; 3. ábra A combcsont erőkritériuma a sípcsont-összenyomási erő kritériuma (TCFC) nem haladhatja meg 8 kn-t; ( 1 ) október 1-jéig a nyakra megállapított értékeket nem kell sikerességi/sikertelenségi kritériumokként alkalmazni a jóváhagyás megadása szempontjából. A vizsgálati jegyzőkönyvben rögzíteni kell a kapott eredményeket, és a típusjóváhagyó hatóságnak össze kell gyűjtenie azokat. A dátumot követően a szakaszban meghatározott értékek sikerességi/sikertelenségi kritériumként érvényesek, kivéve, ha (vagy amíg) az előírásban más értékeket alkalmaznak.

10 L 35/ a sípcsont tetején és alján mért sípcsontindex (TI) egyik ponton sem haladhatja meg az 1,3 értéket; a térdízületek csúszó mozgása nem haladhatja meg a 15 mm-t A vizsgálat után a kormánykerék visszamaradó elmozdulása a kormánykerék középpontjában mérve nem haladhatja meg a 80 mm-t függőlegesen felfelé és a 100 mm-t vízszintesen hátrafelé A vizsgálat közben egyik ajtó sem lehet nyitva Opcionálisan beszerelhető és/vagy a vezető által kikapcsolható, önműködően működésbe lépő ajtóreteszelő rendszer esetében ennek a követelménynek a teljesülését az alábbi két vizsgálati eljárás közül a gyártó által kiválasztott eljárással kell ellenőrizni: A 3. melléklet szakasza szerinti vizsgálat esetén a gyártónak a műszaki szolgálat számára kielégítően bizonyítania kell azt is (pl. a gyártó saját adataival), hogy a rendszer meg nem léte, illetve kikapcsolása esetén egyik ajtó sem nyílik ki ütközés esetén A vizsgálatot a 3. melléklet szakasza szerint kell elvégezni Az ütközés után az oldalajtók nem lehetnek reteszelve Önműködően működésbe lépő ajtóreteszelő rendszerrel felszerelt járművek esetében az ajtóknak reteszelődniük kell az ütközés pillanata előtt, és az ütközés után az ajtók reteszelésének meg kell szűnnie Opcionálisan beszerelhető és/vagy a vezető által kikapcsolható, önműködően működésbe lépő ajtóreteszelő rendszerrel felszerelt járművek esetében ennek a követelménynek a teljesülését az alábbi két vizsgálati eljárás közül a gyártó által kiválasztott eljárással kell ellenőrizni: A 3. melléklet szakasza szerinti vizsgálat esetén a gyártónak a műszaki szolgálat számára kielégítően bizonyítania kell azt is (pl. a gyártó saját adataival), hogy a rendszer meg nem léte, illetve kikapcsolása esetén az oldalajtók nem reteszelődnek az ütközés alatt A vizsgálatot a 3. melléklet szakasza szerint kell elvégezni Az ütközést követően szerszámok használata nélkül (a próbabábu súlyának megtartásához szükséges eszközök kivételével) kell végrehajtani a következőket: üléssoronként legalább egy ajtó (ha van) kinyitása, és ahol nincs ilyen ajtó, az ülések elmozdítása vagy a háttámlájuk megdöntése olyan mértékben, hogy az utasok ki tudjanak szállni; ez azonban csak azokra a járművekre érvényes, amelyeknek merev építésű tetejük van; a próbabábuk kiszabadítása a biztonsági rendszerből, amelynek ha reteszelve van a nyitógomb közepére gyakorolt legfeljebb 60 N erő hatására kioldhatónak kell lennie; a próbabábuk eltávolítása a járműből az ülések beállításának megváltoztatása nélkül A folyékony tüzelőanyaggal hajtott járművek esetében a tüzelőanyag-ellátó rendszerben csupán enyhe szivárgás léphet fel ütközéskor Ha az ütközést követően folyamatosan szivárog a folyadék a tüzelőanyag-ellátó rendszerből, a szivárgás mértéke nem haladhatja meg a 30 g/perc értéket. Ha a tüzelőanyag-ellátó rendszerből szivárgó folyadék összekeveredik egyéb rendszerekből származó folyadékokkal, és a különböző folyadékokat nem lehet egyszerűen szétválasztani és azonosítani, az összegyűjtött folyadékokat teljes mértékben figyelembe kell venni a folyamatos szivárgás értékelésénél.

11 L 35/ Az ezen előírás 3. mellékletében meghatározott eljárás szerint elvégzett vizsgálat után a nagyfeszültségű elektromos erőátviteli rendszernek, valamint az elektromos erőátviteli rendszer nagyfeszültségű sínjével galvanikus kapcsolatban lévő nagyfeszültségű alkatrészeknek és rendszereknek meg kell felelniük a következő követelményeknek: Áramütés elleni védelem Az ütközés után az alábbi szakaszban meghatározott négy kritérium legalább egyikének teljesülnie kell. Ha a jármű rendelkezik automata megszakító funkcióval vagy olyan berendezés(ek)kel, amely(ek) menetállapotban galvanikusan leválasztja (leválasztják) az elektromos erőátviteli rendszer áramkörét, a megszakítási funkció aktiválódása után a következő kritériumok közül legalább az egyiknek teljesülnie kell a leválasztott áramkörre vagy az egyes áramkörökre külön-külön. Az alábbi szakaszban meghatározott kritériumok azonban nem érvényesek, ha a nagyfeszültségű sínnek több olyan része van, amelynek potenciálja nem részesül az IPXXB védelmi fokozat feltételeinek megfelelő védelemben. Abban az esetben, ha a vizsgálatot azzal a feltétellel végzik, hogy a nagyfeszültségű rendszer egyes része(i) nincs(enek) feszültség alatt, a vonatkozó rész(ek) áramütés elleni védelmét az alábbi vagy szakasz szerint kell bizonyítani. A nagyfeszültségen működő REESS töltésére szolgáló csatlakozórendszer esetében amely menetállapotban nincs feszültség alatt az szakaszban meghatározott négy kritérium legalább egyikének teljesülnie kell Nincs nagyfeszültség A nagyfeszültségű sínek Vb, V1 és V2 feszültsége a 11. melléklet 2. pontjában meghatározottak szerint egyenlő, vagy kisebb mint 30 VAC vagy 60 VDC Alacsony elektromos energia A nagyfeszültségű síneknek a 11. melléklet 3. pontjában meghatározott vizsgálati eljárás szerint az a) képlettel számolt összenergiája kevesebb kell, hogy legyen, mint 2,0 Joule. Az összenergiát továbbá a nagyfeszültségű sín Vb mért feszültsége és az X kondenzátorok gyártó által megadott (Cx) effektív kapacitása alapján a 11. melléklet 3. pontjában megadott b) képlettel is ki lehet számolni. Az Y kondenzátorokban tárolt energiának (TEy1, TEy2) szintén 2,0 joule-nál kevesebbnek kell lennie. Ezt a nagyfeszültségű sín és a testelőváz V1 és V2 feszültségét megmérve, valamint az Y kondenzátorok gyártó által megadott effektív kapacitása alapján a 11. melléklet 3. pontjában megadott c) képlettel is ki lehet számolni Fizikai védelem A nagyfeszültség alatt álló részek közvetlen érintése elleni védelmére IPXXB fokozatú védelmet kell biztosítani. Továbbá a közvetett érintés okozta áramütést megelőzendő, a szabadon álló vezető alkatrészek és a testelőváz közötti ellenállás nem érheti el a 0,1 ohmot, amennyiben az áram erőssége legalább 0,2 amper. Ez a követelmény teljesítettnek tekinthető, ha a galvanikus kapcsolat hegesztéssel jött létre Szigetelési ellenállás Az alábbi és szakaszban meghatározott kritériumoknak teljesülniük kell. A mérést a 11. melléklet 5. szakasza szerint kell elvégezni.

12 L 35/ Különálló egyen- vagy váltakozó áramú sínekből álló elektromos erőátviteli rendszer Ha a váltakozó áramú, illetve egyenáramú nagyfeszültségű síneket galvanikusan elkülönítik egymástól, a nagyfeszültségű sínek és a testelőváz közötti (a 11. melléklet 5. szakaszának meghatározása szerinti Ri) szigetelési ellenállásnak legalább 100 Ω/V-nak kell lennie az egyenáramú sín üzemi feszültsége alapján számolva, és legalább 500 Ω/V-nak kell lennie a váltakozó áramú sín üzemi feszültsége alapján számolva Egyen- és váltakozó áramú sínekből álló, kombinált elektromos erőátviteli rendszer Ha a váltakozó áramú, illetve egyenáramú nagyfeszültségű síneket galvanikusan összekötik, a nagyfeszültségű sín és a testelőváz közötti (a 11. melléklet 5. szakaszának meghatározása szerinti Ri) szigetelési ellenállásnak legalább 500 Ω/V-nak kell lennie az üzemi feszültség alapján számolva. Ha azonban valamennyi váltakozó áramú, nagyfeszültségű sín IPXXB védelmi fokozattal rendelkezik, vagy a váltakozó áram feszültsége legfeljebb 30 V a jármű ütközése után, a nagyfeszültségű sín és a testelőváz közötti (a 11. melléklet 5. szakaszának meghatározása szerinti Ri) szigetelési ellenállásnak legalább 100 Ω/V-nak kell lennie az üzemi feszültség alapján számolva Elektrolit kiömlése Az ütközéstől számított 30 percen belül a REESS-ből nem ömölhet elektrolit az utastérbe, és utána is legfeljebb az elektrolit 7 százaléka ömölhet ki a REESS-ből, hacsak nem az utastéren kívül elhelyezkedő, nyitott típusú hajtóakkumulátorokról van szó. A nyitott típusú hajtóakkumulátorok esetében legfeljebb az elektrolit 7 százaléka, de legfeljebb 5,0 liter ömölhet ki az utastéren kívül. A gyártónak a 11. melléklet 6. pontja szerint bizonyítania kell a megfelelést A REESS rögzítése Az utastérben található REESS nem mozdulhat el onnan, ahova beépítették, és a REESS alkatrészeinek is a REESS házán belül kell maradniuk. Az elektromos biztonság értékelése szempontjából az utastéren kívül elhelyezkedő REESS semmilyen része sem hatolhat be az utastérbe az ütésvizsgálat alatt vagy után. A gyártónak a 11. melléklet 7. szakasza szerint bizonyítania kell a megfelelést. 6. UTASÍTÁSOK LÉGZSÁKKAL FELSZERELT JÁRMŰVEKBEN UTAZÓK SZÁMÁRA 6.1. A járművekben tájékoztató táblát kell elhelyezni arra vonatkozóan, hogy az ülések légzsákokkal vannak ellátva A vezető védelmére szolgáló légzsákkal felszerelt jármű esetében a kormánykerék kerületén belül el kell helyezni az AIRBAG feliratot. A feliratot tartósan fel kell erősíteni egy szembetűnő helyre A vezetőn kívüli utasok védelmére szolgáló utasoldali légzsákkal felszerelt járműben a 6.2. szakaszban leírt figyelmeztető címkét kell elhelyezni Az egy vagy több utasoldali, frontális ütközéssel szembeni védelmet szolgáló légzsákkal felszerelt járműben elhelyezett tájékoztató feliratnak fel kell hívnia a figyelmet arra a különösen nagy veszélyre, amelyet a légzsákkal felszerelt ülésekben a menetiránynak háttal elhelyezett gyermekbiztonsági eszközök használata jelent.

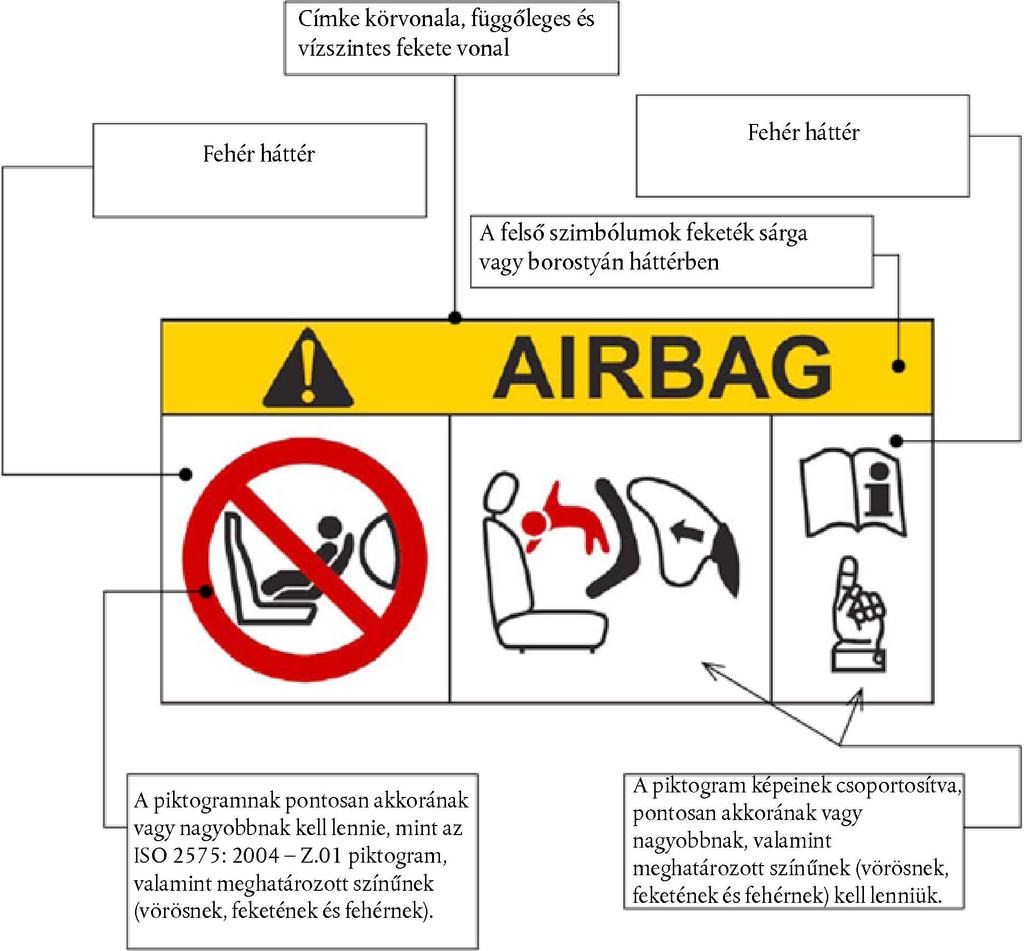

13 L 35/ A tájékoztató feliratnak legalább az alábbiak szerinti egyértelmű figyelmeztető piktogramokat tartalmazó címkéből kell állnia. A címke teljes mérete legalább mm kell, hogy legyen, vagy a feliratot egy ilyen méretű területen kell elhelyezni. A fent bemutatott címkén az elrendezés eltérhet a fenti mintától, de a tartalmának meg kell felelnie a fenti előírásoknak Az első utasülésnél elhelyezett frontális ütközéssel szembeni védelemre szolgáló légzsák esetében a figyelmeztető címkét tartósan fel kell erősíteni az első utasülés feletti napellenző mindkét oldalára oly módon, hogy legalább a napellenzőn lévő egyik felirat mindig látható legyen, függetlenül a napellenző beállításától. A másik megoldás az, hogy az egyik figyelmeztető címkét a felhajtott napellenző látható felületére helyezik el, a másikat pedig a napellenző mögött a tetőre, így legalább az egyik figyelmeztetés mindig látható. A figyelmeztető címke nem lehet könnyen eltávolítható a napellenzőről vagy a tetőről, és ha eltávolítják is, annak nyilvánvaló, jól látható nyoma kell, hogy maradjon a napellenzőn vagy a tetőn a jármű belsejében. Amennyiben a jármű nem rendelkezik napellenzővel vagy tetővel, a figyelmeztető címkét olyan helyen kell elhelyezni, ahol mindig jól látható. Amennyiben a jármű egyéb üléseinél frontális ütközéssel szembeni védelemre szolgáló légzsák van elhelyezve, a figyelmeztetést közvetlenül az adott ülés előtt kell elhelyezni úgy, hogy mindig jól látható legyen mindenki számára, aki arra az ülésre egy menetiránnyal szembeni gyermekbiztonsági ülést szeretne felszerelni. Ennek a szakasznak és a szakasznak a követelményei nem vonatkoznak az olyan eszközzel felszerelt ülőhelyekre, amely automatikusan kikapcsolja a frontális ütközéssel szembeni védelemre szolgáló légzsákot, ha egy menetiránnyal szembeni gyermekbiztonsági ülést szerelnek rá.

14 L 35/ A jármű felhasználói útmutatójának részletes tájékoztatást kell tartalmaznia, hivatkozással a figyelmeztetésre. Az alábbi szöveget azon ország vagy országok valamennyi hivatalos nyelvén fel kell tüntetni, amely(ek)ben észszerűen lehet számítani a jármű forgalomba helyezésére (pl. az Európai Unió területén, Japánban, az Oroszországi Föderációban vagy Új-Zélandon stb.). A szövegnek legalább a következőket kell tartalmaznia: SOHA ne használjon menetiránnyal szembeni gyermekbiztonsági ülést olyan ülésen, amelyet az ülés elé beszerelt AKTÍV LÉGZSÁK véd: ez a GYERMEK HALÁLÁT vagy SÚLYOS SÉRÜLÉSÉT okozhatná! A szöveghez mellékelni kell a járműben elhelyezett figyelmeztető címkét szemléltető ábrát. Az információnak könnyen megtalálhatónak kell lennie a felhasználói útmutatóban (pl. konkrét hivatkozás az információra az első oldalon, az oldalt azonosító fül vagy különálló füzet stb.). Ennek a szakasznak a követelményei nem vonatkoznak azon járművekre, amelyeknek valamennyi ülőhelye olyan eszközzel van felszerelve, amely automatikusan kikapcsolja a frontális ütközéssel szembeni védelemre szolgáló légzsákot, ha egy menetiránnyal szembeni gyermekbiztonsági ülést szerelnek rá. 7. JÁRMŰTÍPUS JÓVÁHAGYÁSÁNAK MÓDOSÍTÁSA ÉS KITERJESZTÉSE 7.1. A járműszerkezetet, az első ülések számát, a belső kárpitozást vagy szerelvényeket, illetve a jármű kezelőszerveinek vagy mechanikus részeinek helyzetét érintő módosításokról, amennyiben azok hatással lehetnek a jármű elejének energiaelnyelő képességére, értesíteni kell a jóváhagyást megadó típusjóváhagyó hatóságot. A típusjóváhagyó hatóság ezt követően a következőképpen járhat el: úgy ítéli meg, hogy az elvégzett módosításoknak nagy valószínűséggel nincs számottevő kedvezőtlen hatásuk, és a jármű továbbra is megfelel a követelményeknek; vagy felkéri a vizsgálatok elvégzéséért felelős műszaki szolgálatot arra, hogy az alábbiakban leírtak közül végezzen el egy további vizsgálatot a módosítások típusának megfelelően; a járművön végrehajtott, a járműszerkezet általános formáját befolyásoló módosítások és/vagy a tömeg 8 százaléknál nagyobb növelése esetén, amelyek a hatóság megítélése szerint jelentős mértékben befolyásolhatják a vizsgálat eredményeit, meg kell ismételni a 3. mellékletben leírt vizsgálatot; amennyiben a módosítások csak a belső szerelvényeket érintik, a tömeg nem tér el 8 százaléknál nagyobb mértékben, az első ülések száma pedig megegyezik az eredetileg beszerelt ülések számával, a következő műveleteket kell végrehajtani: egyszerűsített vizsgálat a 7. melléklet előírásai szerint; és/vagy a műszaki szolgálat által meghatározott részleges vizsgálat az elvégzett módosításokra vonatkozóan A jóváhagyás megerősítéséről vagy elutasításáról, a módosítások részletes leírásával együtt, a fenti 4.3. szakaszban rögzített eljárásnak megfelelően kell értesíteni a megállapodásban részes és ezen előírást alkalmazó feleket A jóváhagyást kiterjesztő típusjóváhagyó hatóság sorszámot rendel a kiterjesztéshez, és az ezen előírás 1. mellékletének megfelelő nyomtatványon értesíti erről az évi megállapodásban részes és ezen előírást alkalmazó feleket. 8. A GYÁRTÁS MEGFELELŐSÉGE A gyártásmegfelelőség ellenőrzésére szolgáló eljárásoknak meg kell felelniük a megállapodás (E/ECE/324- E/ECE/TRANS/505/Rev.2) 2. függelékében megállapított eljárásoknak, valamint az alábbi követelményeknek: 8.1. Az ezen előírás értelmében jóváhagyott valamennyi járműnek meg kell felelnie a jóváhagyott járműtípusnak azon funkciókat illetően, amelyek frontális ütközés esetén a jármű utasainak védelmére szolgálnak A jóváhagyás jogosultjának gondoskodnia kell arról, hogy minden egyes járműtípuson elvégezzék legalább a méretek felvételével kapcsolatos vizsgálatokat A típusjóváhagyást megadó típusjóváhagyó hatóság bármikor ellenőrizheti az egyes gyártóüzemekben alkalmazott megfelelőség-ellenőrzési módszereket. Ilyen ellenőrzésekre általában kétévente kerül sor;

15 L 35/13 9. SZANKCIÓK NEM MEGFELELŐ GYÁRTÁS ESETÉN 9.1. Az ezen előírás szerint egy járműtípusra megadott jóváhagyás visszavonható, ha nem teljesülnek a fenti 7.1. szakaszban előírt követelmények, vagy ha a kiválasztott jármű vagy járművek nem felelnek meg a fenti 7.2. szakaszban előírt ellenőrzéseken Ha a megállapodásban részes és ezen előírást alkalmazó valamely szerződő fél visszavon egy előzőleg általa megadott jóváhagyást, akkor erről az ezen előírás 1. mellékletének megfelelő nyomtatványon haladéktalanul értesíti az ezen előírást alkalmazó többi szerződő felet. 10. A GYÁRTÁS VÉGLEGES LEÁLLÍTÁSA Amennyiben a jóváhagyás jogosultja véglegesen leállítja az ezen előírás szerint jóváhagyott járműtípus gyártását, akkor erről értesítenie kell a jóváhagyást megadó típusjóváhagyó hatóságot. A hatóság az értesítés kézhezvételét követően az ezen előírás 1. mellékletének megfelelő nyomtatványon értesíti erről az évi megállapodásban részes és ezen előírást alkalmazó többi szerződő felet. 11. ÁTMENETI RENDELKEZÉSEK A 01. módosítássorozat 4. kiegészítése hivatalos hatálybalépésének napjától kezdve az ezen előírást alkalmazó egyik szerződő fél sem utasíthatja el a típusjóváhagyásoknak a 01. módosítássorozat 4. kiegészítésével módosított előírás alapján történő megadását június 23-át követően az ezen előírást alkalmazó szerződő felek csak azokra a járműtípusokra adhatnak típusjóváhagyást, amelyek megfelelnek a 01. módosítássorozat 4. kiegészítésével módosított ezen előírás követelményeinek Mindaddig, amíg ez az előírás nem tartalmaz olyan követelményeket, amelyek teljes frontális ütközéses vizsgálatot írnának elő az utasok védelme érdekében, a szerződő felek továbbra is alkalmazhatják azokat a követelményeket, amelyek már hatályban voltak, amikor csatlakoztak ehhez az előíráshoz A 02. módosítássorozat hivatalos hatálybalépésének napjától kezdve az ezen előírást alkalmazó egyik szerződő fél sem utasíthatja el a 02. módosítássorozattal módosított ezen előírás szerinti típusjóváhagyás megadását A 02. módosítássorozat hivatalos hatálybalépésétől számított 24 hónap elteltével az ezen előírást alkalmazó szerződő felek csak azokra a járműtípusokra adhatnak típusjóváhagyást, amelyek megfelelnek a 02. módosítássorozattal módosított ezen előírás követelményeinek. Nagyfeszültségű elektromos erőátviteli rendszerrel rendelkező járművek esetében azonban ez az időszak további 12 hónappal meghosszabbodik, amennyiben a gyártó kielégítően bizonyítja a műszaki szolgálat számára, hogy a jármű a 02. módosítássorozattal módosított ezen előírás által megkövetelt mértékű biztonsággal egyenértékű biztonságot nyújt Az előírást alkalmazó szerződő felek nem utasíthatják el az ezen előírás előző módosítássorozatai szerint megadott jóváhagyások kiterjesztését, amennyiben a szóban forgó kiterjesztés nem vonja maga után a jármű meghajtó rendszerének a módosítását. A 02. módosítássorozat hivatalos hatálybalépésétől számított 48 hónap elteltével azonban az előző módosítássorozat szerinti jóváhagyások kiterjesztései nagyfeszültségű elektromos erőátviteli rendszerrel rendelkező járművekre nem adhatók meg Amennyiben az ezen előírás 02. módosítássorozatának hatálybalépésekor nemzeti követelmények szabályozzák a nagyfeszültségű elektromos erőátviteli rendszerrel rendelkező járművek biztonsági vonatkozásait, az ezen előírást alkalmazó szerződő felek elutasíthatják a nemzeti követelményeket nem teljesítő járművek nemzeti jóváhagyását, hacsak ezek a járművek jóváhagyást nem kaptak ezen előírás 02. módosítássorozata alapján Ezen előírás 02. módosítássorozatának hatálybalépésétől számított 48 hónap elteltével az ezen előírást alkalmazó szerződő felek elutasíthatják az olyan nagyfeszültségű elektromos erőátviteli rendszerrel rendelkező jármű nemzeti vagy regionális típusjóváhagyásának megadását és első nemzeti vagy regionális nyilvántartásba vételét (első forgalomba helyezését), amely nem felel meg a 02. módosítássorozattal módosított ezen előírás követelményeinek.

16 L 35/ Az ezen előírást alkalmazó szerződő felek továbbra is elfogadják az olyan járművek ezen előírás 01. módosítássorozata szerinti jóváhagyását, amelyeket nem érint a 02. módosítássorozat Az ezen előírás 02. módosítássorozata 4. kiegészítésének hatálybalépése után 18 hónapig az ezen előírást alkalmazó szerződő felek továbbra is megadhatják a típusjóváhagyásokat az ezen előírás 02. módosítássorozata szerint, a 4. kiegészítés rendelkezéseinek figyelembevétele nélkül A 03. módosítássorozat hivatalos hatálybalépésének napjától kezdve az ezen előírást alkalmazó egyik szerződő fél sem utasíthatja el a 03. módosítássorozattal módosított ezen előírás szerinti jóváhagyás megadását szeptember 1-jét követően az ezen előírást alkalmazó szerződő felek csak azokra a járműtípusokra adhatnak jóváhagyást, amelyek megfelelnek a 03. módosítássorozattal módosított ezen előírás követelményeinek Az ezen előírást alkalmazó szerződő felek nem utasíthatják el az olyan meglévő típusok jóváhagyásának kiterjesztését, amelyeket az előző módosítássorozattal módosított ezen előírás szerint hagytak jóvá Az ezen előírást alkalmazó szerződő felek a fenti szakaszban előírtak szerint továbbra is elfogadják az ezen előírás 01. módosítássorozata szerint, vagy június 23. előtt megadott jóváhagyásokat Az ezen előírást alkalmazó szerződő felek továbbra is elfogadják az ezen előírás 02. módosítássorozata szerint, szeptember 1-je előtt megadott jóváhagyásokat. 12. A JÓVÁHAGYÁSI VIZSGÁLATOK ELVÉGZÉSÉÉRT FELELŐS MŰSZAKI SZOLGÁLATOK ÉS A TÍPUSJÓVÁHAGYÓ HATÓSÁGOK NEVE ÉS CÍME A megállapodásban részes és ezen előírást alkalmazó felek megadják az Egyesült Nemzetek Titkárságának a jóváhagyási vizsgálat elvégzéséért felelős műszaki szolgálatok nevét és címét, a vizsgálatok elvégzésére jogosult gyártók nevét és címét, valamint a jóváhagyásokat megadó, illetve a más országok által kiadott jóváhagyásokat, kiterjesztéseket, elutasításokat vagy visszavonásokat igazoló értesítéseket fogadó szakhatóságok nevét és címét.

17 L 35/15 1. MELLÉKLET

18 L 35/

19 L 35/17 2. MELLÉKLET A JÓVÁHAGYÁSI JELEK ELRENDEZÉSE A. MINTA (lásd ezen előírás 4.4. szakaszát) a = legalább 8 mm A járművön elhelyezett fenti jóváhagyási jel azt mutatja, hogy az adott járműtípust az utasok frontális ütközéssel szembeni védelme tekintetében a 94. számú előírás szerint hagyták jóvá Hollandiában (E 4) a számon. A jóváhagyási szám azt jelzi, hogy a jóváhagyást a 03. módosítássorozattal módosított 94. számú előírás követelményei szerint adták meg. B. MINTA (lásd ezen előírás 4.5. szakaszát) a = legalább 8 mm A járművön elhelyezett fenti jóváhagyási jel azt mutatja, hogy az adott járműtípust Hollandiában (E 4), a 94. és a 11. számú ( 1 ) előírás szerint hagyták jóvá. A jóváhagyási számok első két számjegye azt jelzi, hogy a jóváhagyás megadásának időpontjában a 94. számú előírás magában foglalta a 03. módosítássorozatot, a 11. számú előírás pedig a 03. módosítássorozatot. ( 1 ) Az utóbbi szám csak példaként szolgál.

20 L 35/ MELLÉKLET VIZSGÁLATI ELJÁRÁS 1. A JÁRMŰ BEÁLLÍTÁSA ÉS ELŐKÉSZÍTÉSE 1.1. A vizsgálat helyszíne A vizsgálat helyszínének elég nagynak kell lennie ahhoz, hogy elférjen rajta a vizsgálathoz szükséges gyorsulási útpálya, az akadály és a műszaki berendezések. Az útpálya utolsó részének, az akadály előtti legalább 5 méteres szakaszon vízszintesnek, egyenesnek és simának kell lennie Akadály Az akadály elülső felülete egy deformálódó szerkezetből áll az ezen előírás 9. mellékletében meghatározott módon. A deformálódó szerkezet homlokfelülete ± 1 eltéréssel merőleges a vizsgálati jármű menetirányára. Az akadály egy legalább kg tömegű testhez van rögzítve, melynek homlokfelülete ± 1 eltéréssel függőleges. A testet a talajhoz rögzítik, vagy a talajra helyezik és, ha szükséges, kiegészítő rögzítőberendezések segítségével korlátozzák a mozgását Az akadály elhelyezése Az akadály úgy van elhelyezve, hogy a jármű először a kormányoszlop oldalán érintkezzen az akadállyal. Ha választani lehet aközött, hogy a vizsgálatot jobbkormányos vagy balkormányos járművön végezzék el, a vizsgálatot a vizsgálatok végrehajtásáért felelős műszaki szolgálat megállapítása szerinti kevésbé kedvező esetre kell elvégezni A jármű irányba állítása az akadályhoz képest A járműnek 40 %-ban, ±20 mm-es eltéréssel, át kell fednie az akadály homlokfelületét A jármű állapota Általános előírás A vizsgálati járműnek a sorozatgyártás szempontjából reprezentatívnak kell lennie, tartalmaznia kell az alapfelszerelésű tartozékokat, és normál menetkész állapotban kell lennie. Némelyik alkatrész másik azonos tömegű alkatrészre cserélhető, ha egyértelmű, hogy ez a művelet nem befolyásolja jelentős mértékben a 6. szakasz szerint elvégzett mérések eredményeit. A gyártó a műszaki szolgálat jóváhagyásával módosíthatja a tüzelőanyag-rendszert, hogy a jármű megfelelő mennyiségű tüzelőanyagot használjon fel a motor és az elektromosenergia-átalakító rendszer működésére A jármű tömege A vizsgálatot a menetkész saját tömegű járművön kell elvégezni A tüzelőanyag-tartályt akkora tömegű vízzel kell feltölteni, amely ± 1 % eltéréssel a gyártó által megadott teljes betölthető tüzelőanyag-mennyiség tömege 90 százalékának felel meg. Ez a követelmény nem vonatkozik a hidrogéntüzelőanyag-tartályokra A többi rendszert (fék, hűtés stb.) üresen lehet hagyni, ebben az esetben azonban a folyadékok tömegét gondosan ki kell egyenlíteni Amennyiben a járműben elhelyezett mérőberendezés tömege meghaladja a megengedett 25 kg-ot, ezt ki lehet egyenlíteni olyan súlycsökkentésekkel, melyeknek nincs jelentős hatása a 6. szakasz szerint elvégzett mérések eredményekre A mérőberendezés tömege 5 százaléknál nagyobb mértékben nem módosíthatja egyik tengely referenciaterhelését sem, amely egyik változatban sem haladhatja meg a 20 kg-ot A fenti szakasz rendelkezései szerint kiszámított járműtömeget fel kell tüntetni a jegyzőkönyvben.
