1 SCALABLE MACHINE AUTOMATION Amikor azt mondjuk: működik, AKKOR MŰKÖDIK IS!

2 - Stream Automation Az ötletek megvalósítása... Stream Automation Több mint gépépítő-vásárló világszerte Európában - és 50 éves tapasztalat a gépipari automatizálási megoldások terén. Különösen büszkék vagyunk arra, hogy segítünk e vállalatoknak álmaik valóra váltásában, azaz a világszínvonalú gépek gyártásában. Hiszen ha azt mondjuk: működik, akkor MŰKÖDIK is! Lean Automation Alapértékeink közé tartozik, hogy hozzáértő és tapasztalt szakemberekkel támogatjuk ügyfeleinket; minőségi termékeket nyújtunk, amelyek sokkal többet tudnak puszta műszaki jellemzőiknél; és minden körülmények között elkötelezettek vagyunk Önök, azaz a vásárlóink iránt. Sikerünk kulcsa, hogy ügyfeleink igényein alapuló megoldásokat kínálunk, akár rögzített formában, akár rendkívül rugalmas gépipari alkalmazásban használják. Meggyőződésünk, hogy ez biztos alap arra, hogy ÖTLETEIKBŐL MŰKÖDŐ GÉPEK váljanak. Lean Automation Egy gép/egy funkció. Egyszerű, kompakt, egyszerűen használható és karbantartható megoldás. Megbízható PLC-vezérlés Akár 4 tengelyes léptetőalkalmazás HMI-vel, szervóval és frekvenciaváltóval A vezérlés távoli elérése Stream Automation A gyors és rugalmas folyamatautomatizálásért. A hálózati csatlakozás bevezetésével a rendszer rendkívül rugalmasan konfigurálható, és az egész géphez elegendő egyetlen ponton csatlakozni. Hajtásbusz: akár 30 hajtott tengely Egy szoftver az összes automatizálási feladathoz Aktív megjelenítés intelligens funkciókkal az eszköz figyeléséhez és konfigurálásához Távoli hozzáférés az összes automatizálási folyamatnál X-Stream Automation Kifejezetten rugalmas gyártócellákhoz fejlesztették ki. Stream Automation:Gyorsabb szabályozókkal és hajtáshálózatokkal, robottechnológiával, képfeldolgozó rendszerekkel és SCADA géppel. 64 tengelyes hajtásszabályozás kevesebb mint 1 ms alatt IPC a megjelenítéshez és az adattároláshoz SCARA robot és lineáris motor szakaszok 2D és 3D vizsgálat, gyors pozicionálás Xpectia képfeldolgozó rendszerrel

3 Amikor azt mondjuk: működik, akkor... MŰKÖDIK is. A termékek és az elgondolások önmagukban sosem elegendőek, ezért állunk Önök mellett a munka összes fázisában; segítve a gyorsabb, intelligensebb és gazdaságosabb gépek létrehozását az Ön első ötletétől egészen a végeredményig! ÖN Első ötlet Automatizálási architektúra Bizonyíték a megoldásra Kialakítás és fejlesztés Terepi tesztelés Sorozatgyártás SZAKÉRTELEM BIZALOM GARANCIA OMRON Alkalmazási szakértő Alkalmazási mérnök Termékspecialista Ügyfélszolgálat kapcsolattartó mérnök Vevőszolgálat Ossza meg ötleteit értékesítési munkatársainkkal. Ők rendelkeznek a kellő szaktudással és tapasztalattal, és jogosultak döntéshozatalra. Mindezidáig berendezésgyártók ezrei helyezték beléjük a bizalmat. Az együttműködés megkezdésekor rendszeralkalmazási mérnököt jelölünk ki a projekt összes műszaki feladatának koordinálására. Elsődleges feladata a gépipari automatizálási architektúra kialakítása az Önök műszaki és üzleti igényeinek megfelelően. Mielőtt költséges fejlesztésekbe kezdenénk, alkalmazási és műszaki szakembereink kidolgozzák az Önöknek megfelelő koncepciót 6 európai automatizálási szakértői központunk vagy 50 helyi műszaki irodánk egyikében. Amint megkezdődik a fejlesztés, külön ügyfélszolgálati szakembert jelölünk ki, aki az összes logisztikai feladatot intézi, és biztosítja, hogy Önök a központi kérdésekre koncentrálhassanak. Globális gyártóként helyi kapcsolattartót jelölünk ki, aki rendelkezésre áll a telepítés helyszínén, műszaki és logisztikai támogatást nyújt, valamint biztosítja a szükséges képzést az Önök ügyfelei számára. Az Omron az Önök gépeinek teljes életciklusán keresztül megbízható szállítást, rendszeres szoftverfrissítést, gyors szervizelést és hatékony globális támogatást nyújt az Önök végfelhasználói számára. Alapszolgáltatásunk tartalma: - 5 napos javítás, háztól házig - 2 napos szállítás - Az expressz megrendelések 2 órás kezelése a rendelés felvételétől a futár megérkezéséig

4 JELENLÉT Helsinki Világcég, amely nem akar nagy lenni Oslo Århus Göteborg Malmö Koppenhága Stockholm Észtország Lettország Litvánia OMRON automatizálási szakértői központok és műszaki irodák a világ minden táján Automatizálási szakértői központ Műszaki iroda Kiemelt partner Hamburg Milton Keynes Vitoria Nantes Toulouse Amszterdam Den Bosch Brüsszel Párizs Lyon Düsseldorf Frankfurt Stuttgart Steinhausen Lausanne München Milánó Berlin Bologna Bécs Terni Prága Velenje Zágráb Krakkó Pieat any Belgrád Varsó Budapest Szófia Bukarest Pleven Moszkva Vancouver Santa Clara, CA Houston Chicago Toronto Quebec Montreal Sherbooke Porto Lisszabon Sevilla Madrid Casablanca Valencia Barcelona Alger Tunisz Szkopje Athén Isztanbul Bejrút Tel-Aviv Demasco El Cairo Teherán Bagdad Új-Delhi Peking Tianjin Suzhou Zhejiang Dalian Szöul Kiotó Fkuoka Sanghaj Kusatzu Tokió Nagoja Oszaka Monterrey Dubai Mumbai Pune Guangzhou Hongkong Hanoi Hsinchu Tapei Taichung Shenzhen Kowloon Bengalore Chennai Bangkok Manila Ho Si Minh-város Kuala Lumpur Szingapúr Johor Lemahabeng Bekasi Jakarta Selatan Campinas Sao Paulo Curitiba Johannesburg Durban Brisbane Buenos Aires Fokváros Adelaide Sydney Melbourne Auckland Európa, a Közel-Kelet és Afrika Amerika Kelet-Ázsia Kínai Népköztársaság Japán és Korea

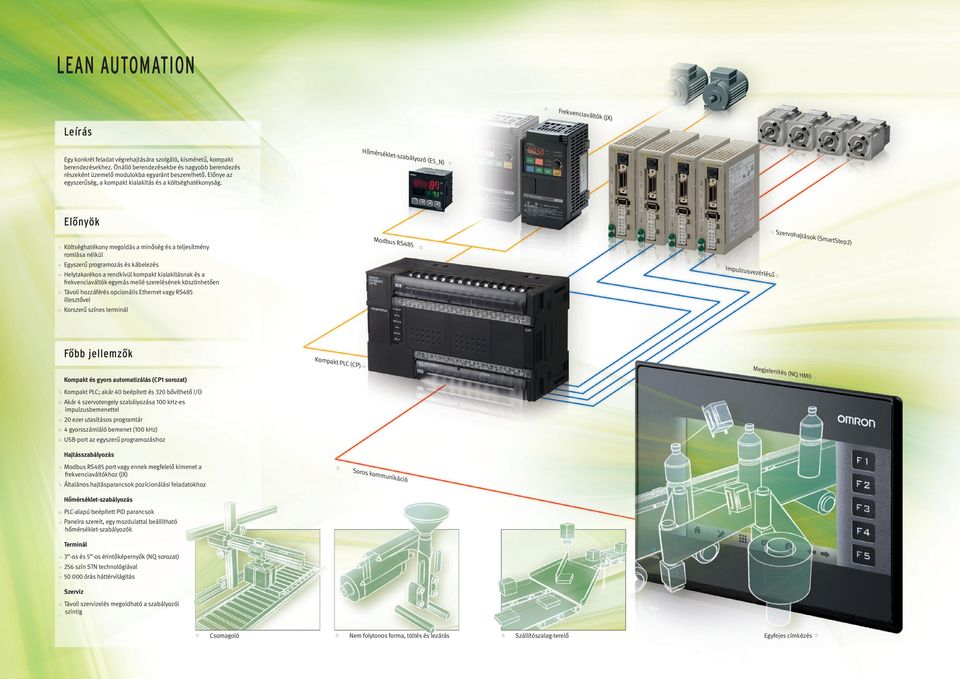

5 Lean Automation Frekvenciaváltók (JX) Leírás Egy konkrét feladat végrehajtására szolgáló, kisméretű, kompakt berendezésekhez. Önálló berendezésekbe és nagyobb berendezés részeként üzemelő modulokba egyaránt beszerelhető. Előnye az egyszerűség, a kompakt kialakítás és a költséghatékonyság. Hőmérséklet-szabályozó (E5_N) Előnyök»» Költséghatékony megoldás a minőség és a teljesítmény romlása nélkül»» Egyszerű programozás és kábelezés»» Helytakarékos a rendkívül kompakt kialakításnak és a frekvenciaváltók egymás mellé szerelésének köszönhetően»» Távoli hozzáférés opcionális Ethernet vagy RS485 illesztővel»» Korszerű színes terminál Modbus RS485 Impulzusvezérlésű << Szervohajtások (SmartStep2) Főbb jellemzők Kompakt PLC (CP) Kompakt és gyors automatizálás (CP1 sorozat)»» Kompakt PLC; akár 40 beépített és 320 bővíthető I/O»» Akár 4 szervotengely szabályozása 100 khz-es impulzusbemenettel»» 20 ezer utasításos programtár»» 4 gyorsszámláló bemenet (100 khz)»» USB-port az egyszerű programozáshoz Megjelenítés (NQ HMI) Hajtásszabályozás»» Modbus RS485 port vagy ennek megfelelő kimenet a frekvenciaváltókhoz (JX)»» Általános hajtásparancsok pozícionálási feladatokhoz Hőmérséklet-szabályozás»» PLC-alapú beépített PID parancsok»» Panelra szerelt, egy mozdulattal beállítható hőmérséklet-szabályozók Terminál»» 3 -os és 5 -os érintőképernyők (NQ sorozat)»» 256 szín STN technológiával»» órás háttérvilágítás Szerviz»» Távoli szervizelés megoldható a szabályozói szintig Csomagoló Soros kommunikáció Nem folytonos forma, töltés és lezárás Szállítószalag-terelő Egyfejes címkézés

6 Stream Automation Biztonsági hálózati vezérlő (SNC) Leírás Szervohajtások (Accurax G5) Rugalmas és nagy sebességű, folyamatos automatizáláshoz tervezve; digitális csatlakozás az összes eszköz között. Az alapvető funkciók (szabályozás, hajtás, vezérlés és biztonság) egyetlen szoftver segítségével kezelhetők, és az összes eszköz egyetlen ponton keresztül érhető el. Ez az integrált megközelítés megkönnyíti a programozást, és teljes körű távoli szervizelést tesz lehetővé egészen a terepi eszközök szintjéig. Frekvenciaváltók (MX2) Előnyök << Többhurkú hőmérsékletszabályozás (Celciux)»» Rendkívül rugalmas gépek a teljesen digitális hajtásszabályozási platformnak köszönhetően»» Kompakt gépek a különlegesen keskeny szervohajtások és frekvenciaváltók egymás mellé szerelése miatt»» Robusztus, megbízható és gyors vezérlés»» Egyetlen szoftver és összeköttetés a gép teljes körű felügyeletét lehetővé teszi Főbb jellemzők Terepi I/O (SmartSlice) Hajtás-busz hálózat MechatroLink2 Integrált automatizálási architektúra»» Egyetlen szoftver (CX-One) a konfigurációhoz, a programozáshoz és a megjelenítéshez»» 4 programozási nyelv: ladder, ST, SFC és FB»» Szervizelés: egy hozzáférési pont az összes eszközhöz Fejlett hajtásszabályozás»» PTP vagy fejlett hajtásszabályozás»» Akár 30 tengelyes hajtásszabályozás kevesebb mint 1 ms alatt Moduláris többhurkos hőmérséklet-szabályozás»» Akár 250 hurok»» A leggyorsabb és legpontosabb szabályozás a piacon Biztonsági vezérlő»» Szervo és frekvenciaváltó 3-as szintű munkabiztonsági kategóriával»» Moduláris biztonsági hálózati vezérlő (NE1A) Nyílt rendszerek»» Megbízható PLC-alapú vezérlés (meghibásodási arány: kevesebb mint 100 milliomod)»» Nyílt: master és slave egységek használhatók. Profibus, CAN, Profinet, DeviceNet és EtherNet/IP»» SmartSlice beépített diagnosztikával Megjelenítés»» HMI: 5,7 15 TFT-képernyő»» Integrált webkiszolgáló Moduláris PLC (CJ) Megjelenítés (NS HMI) Fő szállítószalag Fóliadagoló Hosszanti lezáró Keresztirányú lezáró

7 - Stream Automation Lineáris motorok Accurax G5 Leírás MX2 X-Stream Automation a gyártócella teljes vezérlési folyamatához. A legmagasabb teljesítményszint egygépes vezérléssel; különlegesen gyors, Ethernet-alapú terepi busz; IPC-alapú HMI, valamint az alakfelismerés és a robotok alapvető elemként integrálása az automatizálási megoldásba. A lényeg pedig az, hogy az Önök emberei és a mi embereink EGY közös célért küzdenek: rendkívüli gépek létrehozásáért! Xpectia: célorientált képfeldolgozó rendszer Előnyök EtherCAT»» Termékek és szakértelem egyetlen forrásból»» Csúcstechnológiás szabályozó-, szervo- és hálózati termékeket alkalmazó, gyorsabb gépek»» Kompakt gépek a legújabb hajtások, robotok és digitális hálózatok használatával»» Beépített kamerás minőségellenőrzési és vizsgálati funkciók SCARA robotok Trajexia gépvezérlő Főbb jellemzők Automatizálás (Trajexia 64)»» Egypontos gépvezérlés: PLC- és hajtásszabályozás az IEC61131 programozási szabvány szerint»» A 64 bites mikroprocesszor gyors és rendkívül pontos szabályzást tesz lehetővé. Alkalmas kinematikai és robottechnikai feladatokra»» Akár 64 tengelyes szinkronizált mozgás Dyalox IPC Hálózat (Ethernet-alapú)»» EtherCAT hajtásszabályozási és terepi eszközökhöz»» Ethernet a gyári szintű kommunikációhoz Megjelenítés (Dyalox IPC)»» Ipari használatra alkalmas kialakítás, mozgó alkatrészek nélkül»» Egyszerűen telepíthető CX Supervisor a gépkezeléshez Robottechnika (SCARA)»» Kompakt kialakítás szíjak és mozgó elektronikus alkatrészek nélkül»» Akár 50 kg hasznos teher és 1200 mm hatótávolság»» Alakfelismerés és szállítószalag-követés funkció Minőség-ellenőrzés (Xpectia)»» PC-alapú szín és 3D funkció»» PC-alapú, átfogó és bővíthető alkalmazáskönyvtár Ethernet Préselő-csomagoló gépek Töltés és lefedés Alkatrész-beültetés, SCARA Többfejes címkézés

8 Főbb termékjellemzők Scalable Machine Automation Vezérlők Megjelenítés Szervohajtások Távoli I/0 Frekvenciaváltók biztonság és szabályozás Robottechnika és megjelenítés Szoftvereszközök Trajexia gépvezérlő Dyalox IPC Accurax G5 EtherCAT MX2 frekvenciaváltó SmartSlice elosztott I/0 Célorientált alakfelismerő rendszerek A CX-One teljes körű berendezésautomatizálási szoftver. Főbb jellemzők: X-Stream Automation 4 64 tengely EtherCAT, MechatroLink-II hajtásbusz Összetett interpolációs mozgások, elektronikus pályavezérlés és hajtóművek IEC nyelv támogatása Ipari minőségű, 600 MHz-es vagy 1,3 GHz-es Intel Celeron CPU Merevlemez helyett akár 8 GB-os félvezetős tárolóegység Ventilátor nélküli, hűtőbordás hűtés a fokozott megbízhatóság érdekében Teljesítménytartomány: 50 W tól 5 kw-ig Beépített biztonsági funkció Speciális rezgéselnyomási funkciók Szervomotorok IP67 védelemmel és alacsony fognyomatékkal Beépített biztonsági funkció Áramvektor-szabályozás 200% indítónyomaték Aszinkron és szinkron motorok szabályozása Diagnosztika minden I/O egységben Sokféle hálózattal együttműködik Leszerelhető csatlakozóegységek Működés közbeni csere Akár 64 I/O egység Nagy felbontású kamerák: 5 millió képpont Érintőképernyő az egyszerű működtetéshez SCARA robotok Hatótávolság: 120 mm-től 1200 mm-ig; hasznos teher: akár 50 kg Egyszerű programozás és gyors beállítás Nagyobb pontosság és sebesség Egy szoftver a szabályozáshoz, megjelenítéshez és általános hajtáskoordinációhoz Egy utasításkészlet az összes PLC-hez Kapcsolat nélküli gép szimuláció szabályozáshoz és megjelenítéshez Gazdag szoftvermodulkönyvtár a robottechnikához, kinematikához és alakfelismerés-koordináláshoz CJ PLC NS terminál Accurax G5 MECHATROLINK-II MX2 frekvenciaváltó Teljes körű megoldások az ipari biztonság érdekében Lean Automation Stream Automation 30 tengelyes Trajexia hajtásszabályozó egység Akár 2560 I/O Különleges mozgásszabályozó egységek Az IEC szabványnak megfelelő programozás Akár 4 szervo-tengely szabályozása 100 khz -es impulzuskimenettel Akár 320 I/O Soros, Ethernet, Controller Link, DeviceNet, Profibus-DP, CAN, CompoBus/S 5,7-15 inch Akár 1024 x 768 képpontos felbontás Trendképzés és adatnaplózás Ladder Monitor szoftver és PLC adatkövetés funkció 3,5 TFT és 5,7 STN 320x240 képpontos felbontás RS-232, RS-422A/RS-485, USB-host, USB-slave, bővítőport Teljesítménytartomány: 50 W tól 5 kw-ig Beépített biztonsági funkció Speciális rezgéselnyomási funkciók Szervomotorok IP67 védelemmel és alacsony fognyomatékkal Impulzusvezérlésű Nagy felbontás ( p/ford.) visszacsatolással Akár 750 W Beépített biztonsági funkció Áramvektor-szabályozás 200% indítónyomaték Aszinkron és szinkron motorok szabályozása Egymás mellé szerelés Beépített EMC-szűrő és RS-485 Modbus Túlterhelés érzékelése Második motor beállítása Biztonsági fényfüggönyök Biztonsági reléegységek Biztonsági kapcsolók Vészleállító kapcsolók CP PLC NQ terminál SmartStep 2 szervohajtás JX frekvenciaváltó Szabályozási megoldások Az egyhurkostól a moduláris többcsatornás szabályozóig Feszültség-, ma, Pt és hőérzékelő bemenetének kezelése Gradiens és 2 PID szabályozás Modbus RTU, Profibus, DeviceNet
