1 Fejlett automatizálás kompakt berendezésekhez NX1 kompakt gépvezérlő Növelje a termelékenységet, és javítsa a minőséget Csökkentse a tervezési időt a rugalmas rendszerösszeállítás segítségével Spóroljon időt a bekötéssel és a programozással industrial.omron.eu

2 2 Fejlett automatizálás kompakt berendezésekhez Az NX1 tökéletes műszaki hátteret biztosít a kompakt berendezések számára A gyártóipar célja a termelékenység növelése és a minőség javítása. Ennek egyik módja a fejlett multifunkciós gépek használata, ugyanakkor szükség van rugalmas rendszerekre is, melyek a gyártási folyamatok optimalizálásával képesek kezelni a gyártási adatokat a változatos ügyféligények kielégítése érdekében. Az Omron ipari automatizálási megoldásainak célja, hogy a kis és közepes méretű gépek gyorsabban munkába állíthatók legyenek egy rugalmas gyártósoron, ami kulcsfontosságú a gyártási folyamatok során. Ezt az alapelvet figyelembe véve bővítettük Sysmac egyetemes gépvezérlő-kínálatunkat az NX1 gépvezérlővel. Az NX1 gépvezérlő hatékony gyártási folyamatokat tesz lehetővé, biztosítva a következőket: Megöveli a gép teljesítményét a minőség feláldozása nélkül Gyorsabb beilleszthetőséget egy rugalmas gyártási folyamatba Az integrált SYSMAC fejlesztői környezet használatával gyorsabban tudja elérni a kitűzött célokat Az NX1 remekül kiegészíti a Sysmac egyetemes gépvezérlők családját, kompakt kialakítással nyújtva ugyanazt a funkcionalitást.

3 Tegye gyorsabbá a gyártást a minőség romlása nélkül Az NX1 fejlett mozgás- és folyamatvezérlést alkalmaz. A szinkronizált mozgásvezérlés a folyamatos munkát lehetővé téve javítja a termelékenységet, valamint megfelel a különböző gyártási elvárásoknak. Maximalizálja a gépek üzemidejét A függőleges integráció a gyártási adatokat a gyártási folyamatoktól az informatikai rendszerekhez továbbítja. Az EtherCAT vagy IO-Link hálózatokon keresztül nyert készülékadatok segítségével javul a termelékenység, kiszámíthatóbbá válnak a karbantartások és gyorsabb lesz a hibakeresés. Integrált felépítés az érzékelők szintjétől a teljes gyári hálózatig Az EtherCAT hálózat lehetővé teszi a munkabiztonsági vezérlők, a képfeldolgozó rendszerek, a frekvenciaváltók, a szervomotorok, valamint a be- és kimenetek csatlakoztatását és szinkronizálását ugyanazon a rendszerciklusidőn belül. Az egyetlen kábelen keresztüli csatlakoztatás csökkenti a tervezési és telepítési munkálatok idejét. Az integrált fejlesztési környezetet biztosító Sysmac Studio megkönnyíti a tervezést és a hibaelhárítást. Felügyelő eszközök NX1-hez való csatlakoztatásával EtherCAT-en keresztül a távoli karbantartás is lehetővé válik. NX1 NJ A GÉP MÉRETE NX7

4 4 Fejlett automatizálás kompakt berendezésekhez Sysmac integrált platform Integrált platform a teljes gépautomatizálásért A Sysmac automatizációs platformjának célja az NX1 gépvezérlővel együtt egy funkciókat és különféle termékeket magában foglaló, teljes körű megoldás biztosítása a kis és közepes méretű gépeknek. Az akár 8 tengelyes mozgásszabályozásnak és a munkabiztonságnak, valamint vizuális alkalmazások akadálytalan integrálhatóságának köszönhetően olyan megoldást kínál, amely megkönnyíti a gépek telepítését és huzalozását. A függőleges integráción keresztül a Sysmac Studio magában foglalja a programozást és a gépi eszközök felügyeletét és vizsgálatát, csökkentve a tervezési és hibaelhárítási időt. Az EtherCAT és IO-Link csatlakoztathatóság gyártási adatokkal szolgál az érzékelők szintjén, ezzel javítva a termelékenységet és kiszámíthatóbbá téve a karbantartást. Függőleges integráció Szoftver Optimalizált diagnosztikai és karbantartási feladatok egészen a gyártási cellákig OMAC-szabványok csomagológépekhez Egységesített kommunikációs felület a gépek közötti kommunikációtól az informatikai rendszerekig PackML sablon Gyárautomatizálási hálózat Gépvezérlő Sysmac Studio Integrált automatizálásvezérlés 2 ms-os hálózati ciklusidő, beleértve a tengelyek szinkronizálását is Fejlett mozgászabályozás lineáris/ körinterpolációval és elektronikus CAM-mel Az EtherCAT nyújtotta munkabiztonság csökkenti a munkabiztonsági berendezések mennyiségét és gyorsítja bekötésüket Valós idejű géphálózat NX1 Előretekintő karbantartási megoldás Az IO-Link érzékelői szintű kommunikációt biztosít Funkcióblokkok készlete áll rendelkezésre a működtetőelemek állapotmegfigyelésére, a karbantartások előre láthatósága érdekében Biztonsági mentés és visszaállítási funkció a teljes rendszerre beleértve a vezérlőbe programozott projektet, slave-paramétereket és hálózati beállításokat a gyors termékváltás érdekében Intelligens érzékelés

5 5 Interaktív kezelői terminál Vízszintes integráció M2M Géptől gépig NA Mozgásszabályozás I/O Munkabiztonság Képfeldolgozás 1S szervorendszer MX2 frekvenciaváltó NX I/O GX I/O (IP67) NX munkabiztonság FH Érzékelés E3Z fotoelektromos érzékelő E3S-DC jelölésérzékelő E2E/Q közelítéskapcsoló

6 6 Fejlett automatizálás kompakt berendezésekhez NX1 gépvezérlő Teljes Sysmac-funkcionalitás egy kompakt gépvezérlőben Kompakt méret, erőteljes funkcionalitás Az NX1 remekül kiegészíti az NX/NJ egyetemes gépvezérlők családját, kompakt kialakítással nyújtva ugyanazt a funkcionalitást. A vezérlő a Sysmac platform felépítését alkalmazza: beépített EtherCAT-port a valós idejű vezérlésért és beépített Ethernet-port a szabványos gyári hálózathoz. Az NX1 egyetlen integrált fejlesztési környezetben biztosít szinkronizált vezérlést minden gépesített berendezéshez, beleértve a mozgásszabályozást, a be- és kimeneteket, a munkabiztonságot és a képfeldolgozást. Programozás Automatikus csatlakozás (1:1) a Sysmac Studióval Géptől gépig Interaktív kezelői terminál / vizualizáció Szabványos protokollok és szolgáltatások: TCP/IP és UDP/IP, FTP-kliens és -kiszolgáló, NTP, SNMP CIP protokoll SD-memóriakártya A rendszer biztonsági mentése és visszaállíthatósága csökkenti a karbantartási időt Biztonsági mentés a teljes rendszerről: projekt, hálózati konfiguráció és slave-paraméterek EtherCAT slave különálló paraméter-visszaállítása A mozgásszabályozás, a be- és kimenetek, a munkabiztonság, az érzékelés és a képfeldolgozás szinkronizált vezérlése Rendszerciklusidő: 2 ms Akár 16 EtherCAT slave egység NX1 VEZÉRLŐEGYSÉG TÍPUSOK 40 beépített be- és kimeneti pont/4 szinkronizált tengely/4 PTP (Point to Point) tengely 40 beépített be- és kimeneti pont/2 szinkronizált tengely/4 PTP (Point to Point) tengely 24 beépített be- és kimeneti pont/ 4 PTP (Point to Point) tengely Akkumulátor nélküli működés a karbantartásmentes működés érdekében* A Push-In plus csatlakoztatás csökkenti a be- és kimenetek bekötési idejét A valós idejű óra hosszabb távú, pontos működéséhez - opcionális elem - egyedi kiegészítésre mindenképpen szükség van. * A villamos szekrények kialakításánál a Value Design for Panel követelményeinek köszönhetően tovább tudja növelni a vezérlőszekrények hozzáadott értékét. A belső kondenzátort használva a valós idejű óra 10 napig biztosít pontos valós időt 40 Celsius fok környezeti hőmérsékleten.

7 7 Sysmac Studio Egyetlen eszköz a PLC-s feladatokhoz, a mozgásszabályozáshoz, a munkabiztonsághoz, a képfeldolgozáshoz és az interaktív kezelői terminálokhoz IEC nyílt szabványú programozás Létra, ST és in-line ST programozás gazdag utasításkészlettel Kiegészítő modulok Legfeljebb 2 kiegészítő modul Soros kommunikáció: RS-232C vagy RS-422A/485. Host link és Modbus-RTU master protokollok Analóg be- és kimenet: +/-10 V feszültség és 0 20 ma áram jelek Gyorscsatlakozós sorkapcsok Sysmac Library A gyors tervezést és optimalizált gépelérhetőséget szolgáló Sysmac Library is része az Omron gazdag, vezérlőprogramokkal kapcsolatos műszaki tudásbázisának. Az Omron alkalmazások széles köréhez kínál funkcióblokkokat: hőmérséklet-szabályozás, mozgásvezérlés, valamint hozzáférést a szervomeghajtókhoz és az érzékelőkhöz. NX I/O technológia Helyi és terepi I/O modul konfigurációja Akár 8 helyi I/O modul Determinisztikus I/O-válasz, nanoszekundumos felbontással Nagy sebességű és időbélyeges modulok Teljes I/O család: analóg/digitális, hőmérséklet-szabályozó, mérőcella-bemenet, impulzuskimenet, jeladó-bemenet, integrált munkabiztonság, IO-Link master Akár 8 helyi NX I/O modulok IO-Link master modul az érzékelőkkel való kommunikációhoz Terepi NX I/O modulok Akár 16 EtherCAT slave modul Terepi NX I/O modulok

8 8 Fejlett automatizálás kompakt berendezésekhez Sysmac mozgásszabályozó mag egy kompakt megoldásban Az NX1-et teljes mértékben a Sysmac felépítése szerint terveztük, így támogatja folyamat- és moozgásszabályozó magot, hogy gépeit gyorsabban és nagy pontossággal vezérelhesse. A beépített EtherCAT valós idejű hálózat leegyszerűsíti a bekötést és szinkronizált tengelyvezérlést, távoli be- és kimeneteket és munkabiztonsági berendezéseket biztosít 2 ms-os ciklusidőn belül. A moozgásszabályozó funkcióblokkok és alkalmazáskönyvtárak gazdag készlete csökkenti a tervezési időt. Az NX1 olyan moozgásszabályozási funkciókat kínál, amelyre a fejlett gépvezérléshez mindenképpen szüksége van Integrált PLC-s feladatok és moozgásszabályozás 2 ms-os rendszerciklusidő Akár 8 tengely vezérlése EtherCAT-en keresztül Akár 4 szinkronizált tengely PTP mozgásvezérlés az egytengelyes pozicionáláshoz Elektronikus CAM a folyamatos, nagy sebességű működéshez MOZGÁSSZABÁLYOZÁS AZ IGÉNYEKHEZ ILLESZTVE TENGELYEK PTP mozgásvezérlés 4 Szinkronizált mozgatás 2 vagy 4

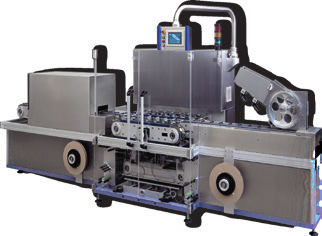

9 9 NX I/O A munkabiztonsági processzor és a szabványos be- és kimenetekkel rendelkező egységek együttes használata A munkabiztonsági vezérlő megfelel a PLe (EN ISO ) és SIL3 (IEC 61508) szabványnak A változók részét képezik az NX1 vezérlőprojektnek Függőleges formázó, töltő és hegesztő csomagológépek 1S szervorendszer folyamatos adagoló működéssel Széles teljesítménytartomány 23 bites, nagy felbontású jeladó Elem nélküli, abszolút értékű többfordulatos jeladó Munkaiztonság EtherCAT-en keresztül Sysmac Studio Integrált fejlesztési környezet A Sysmac Studio magában foglalja a teljes rendszer programozását, konfigurálását és felügyeletét PLC-s feladatok, mozgásszabályozás és munkabiztonság. Ez az integrált fejlesztési környezet lehetővé teszi a szervobeállítások, a projekt hibaelhárításának és az üzembe helyezés idejének minimalizálását. A mozgásszabályozási könyvtár funkcióblokkjainak gazdag készletével lehetőség van általános célú mozgásszabályozás megvalósítására. A Sysmac alkalmazások könyvtára, mint a forgókés, a tekercselő és a hőmérséklet-szabályozó gyors tervezést biztosít. A CAM-szerkesztő lehetővé teszi az összetett mozgási profilok gyors implementálását.

10 10 Fejlett automatizálás kompakt berendezésekhez A termékcsalád tagjai Gépvezérlő NX1 Típus Beépített I/O Valós tengelyek Szinkronizált PTP NX1P2-1140DT[] NX1P2-1040DT[] NX1P2-9024DT[] 24 4 Helyi NX I/O Bővítőkártya Akár 8 helyi I/O modul Digitális és analóg be- és kimenetek, hőmérsékletszabályozás, mérőcella-bemenet, impulzuskimenet, jeladó-bemenet, IO-Link Master Levehető előlapi csatlakozó gyorscsatlakozós Push-In plus technológiával Soros kommunikáció: RS-232C vagy RS-422A/485 Host link és Modbus-RTU master protokollok Analóg be- és kimenet: +/-10 V feszültség és 0 20 ma áram jelek Gyorscsatlakozós sorkapcsok Szoftver LITE KIADÁS Sysmac Studio Lite kiadás Optimalizálja az összköltséget a Sysmac Studio Lite kiadás használatával. A Sysmac Studio Standard kiadással megegyező funkcionalitás és az NX1 és NJ1 vezérlők támogatása A Lite verzióról bármikor teljes kiadásra válthat Teljes funkcionalitás a PLC-s folyamatok, a mozgásszabályozás, a munkabiztonság, a képfeldolgozás és az interaktív kezelői terminálok terén Szabványos IEC programozás Sysmac Library A Sysmac Library olyan szoftverkomponensek gyűjteménye, amelyek az NJ/NX gépautomatizálási vezérlők programjaiban használhatók. Elérhetők mintaprogramok és kezelői terminál képernyőminták is. Töltse le és telepítse Sysmac Studiót a következő hivatkozásról:

11 11 Kezelői terminál Mozgásszabályozás Terepi I/O NA Szélesvásznú képernyő, 7", 9", 12" és 15" tartományban nagy felbontású képernyő a 12" és 15" méretek esetén 2 Ethernet-port a gépi hálózathoz és informatikai rendszerekhez/ programozáshoz NX1 vezérlő változók (címkék) az NA projektben Microsoft Visual Basic a sokoldalú, rugalmas és fejlett programozáshoz Érzékelés 1S szervorendszer Akár 3 kw teljesítmény 23 bites, nagy felbontású jeladó Akkumulátor nélküli, abszolút értékű többfordulatos jeladó Beépített munkabiztonság: közvetlen vezetékes és hálózati STO MX2 15 kw-ig terjedő teljesítménytartomány Nyílt hurkú nyomatékszabályozás 200% indítónyomaték Kettős besorolás VT 120%/1 perc és CT 150%/1 perc Munkabiztonság NX I/O Digitális és analóg be- és kimenetek, hőmérséklet-szabályozás, mérőcellabemenet, impulzuskimenet, jeladó-bemenet, munkabiztonság, IO Link Master I/O egységek nagy sebességgel és időbélyeggel Leválasztható elülső csatlakozó Push-In plus technológiával GX I/O IO-Link Master IP67 védelmi osztály a nedves és poros környezetekre vonatkozóan Akár 8 érzékelő Fotoelektromos és közelítéskapcsolók közül is lehet kompatibilis típust választani Képfeldolgozás E3Z fotoelektromos érzékelő IO-link funkciók fejlett diagnosztikával COM2 és COM3 adatátviteli sebesség Masszív, kompakt készülékház E2E/Q közelítéskapcsoló IO-Link funkciók fejlett diagnosztikával Túlzott közelítési funkció COM2 és COM3 adatátviteli sebesség Masszív, kompakt készülékház NX biztonság Szabadon használható a szabvány NX I/O-val A munkabiztonsági vezérlő megfelel a PLe (EN ISO ) és SIL3 (IEC 61508) szabványoknak Munkabiztonsági funkcióblokkok, melyek megfelelnek az IEC szabványú programozásnak A változók részét képezik az NX1 vezérlőprojektnek Jó csatlakoztathatóság a munkabiztonsági bemeneti készülékekkel való közvetlen csatlakoztatáshoz FH Nagy sebességű (4 magos) és hagyományos (2 magos) vezérlő Akár 8 kamera használata Több mint 100 feldolgozási eszköz (1/2D kód és OCR) Karcolások és hibák vizsgálata Beépített port: EtherCAT és Ethernet (EtherNet/IP protokoll) FH-L Lite vezérlő (2 magos) Akár 4 kamera használata Több mint 100 feldolgozási eszköz (1/2D kód és OCR) Karcolások és hibák vizsgálata Beépített: Ethernet (EtherNet-/IPprotokoll)

12 Szeretne többet megtudni? OMRON EUROPE +31 (0) industrial.omron.eu omron.me/socialmedia_eu Villamos szekrényépítési portfóliónk Ú J 2016 októberétől elérhető Kapcsolóüzemű tápegységek (nagy kapacitású modellek) Aljzatok biztonsági relékhez Push-In plus sorozatú nyomógombos kapcsolók Teljesítményfelügyeleti eszközök (a szekrényre erősítve) Gépautomatizálási vezérlő 2016 áprilisától elérhető A vezérlőszekrényépítés továbbfejlesztése Folyamat Kapcsolóüzemű tápegységek (60/120 W) Félvezetős időrelék Mérő és figyelőrelék Energiafigyelő eszközök (DIN-sínes rögzítés) További fejlesztések a vezérlőszekrények terén Magasabb hozzáadott érték a vezérlőszekrénygyártásban Szekrényépítés egyszerűen, könnyedén Emberek Népszerű aljzatok (MY/H3Y(N)-B relékhez) Népszerű aljzatok (G2R-S/H3RN-B/K7L-B relékhez) Vékony I/O relék Félvezetős időrelék Vezérlőszekrények Helytakarékos Rezgésálló Félvezetős időrelék Folyadékszivárgásérzékelőerősítők I/O relécsatlakozók DIN-sínes sorkapcsok Jobb levegőáramlás Folyamat 2015-től elérhető Tervezés CAD és EPLAN könyvtárral Gyors testreszabás Expressz szállítás Európán belül Emberek Egyszerű, előlap felőli bekötési pontok Digitális hőmérsékletszabályozók Szilárdtestrelék fűtőtestekhez EtherCAT slave csatlakozók Szünetmentes tápegység (UPS) HU-01_NX1_BR Bár hibátlanságra törekedtünk, az Omron Europe BV és/vagy leányvállalatai és egyéb kapcsolódó cégei nem vállalnak semmilyen garanciát vagy felelősséget a jelen dokumentumban közölt információ helyességéért vagy teljességéért. Fenntartjuk magunknak a jogot, hogy előzetes bejelentés nélkül bármikor tetszőleges módosításokat hajtsunk végre.
