1 i4250/i4650/i4850 szkennerek Felhasználói útmutató A-61837_hu 5K4262

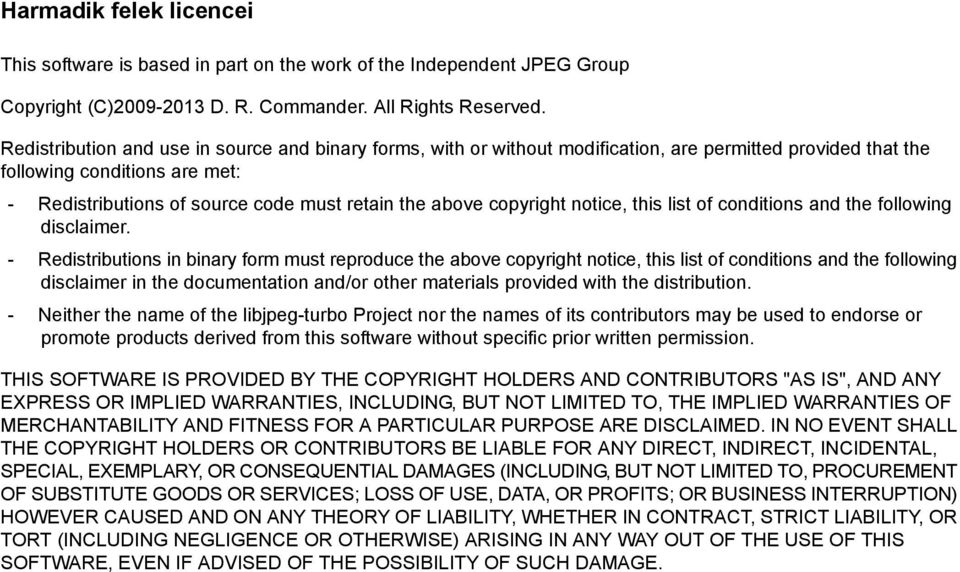

2 Harmadik felek licencei This software is based in part on the work of the Independent JPEG Group Copyright (C) D. R. Commander. All Rights Reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: - Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. - Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. - Neither the name of the libjpeg-turbo Project nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS", AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDERS OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

3 Biztonsági tudnivalók Felhasználói óvintézkedések A szkennert egy olyan stabil és vízszintes felületen kell elhelyezni, amelyik elbír 30,4 kg-ot, és megfelelő helyet kell hagyni a szkenner minden oldala körül. Ha át kell helyezni a szkennert, akkor ezt lehetőleg két ember végezze, a biztonságos emelésre vonatkozó tanácsok betartásával. Ne helyezze a szkenner olyan helyre, ahol pornak, nedvességnek vagy gőznek lehet kitéve. Ez áramütést vagy tüzet okozhat. A szkennert csak beltérben szabad használni, száraz helyen. Ügyeljen arra, hogy az elektromos aljzat legfeljebb 1,52 méterre legyen a szkennertől, és könnyen megközelíthető legyen. Ha kihúzza a szkennert az elektromos aljzatból, akkor mindig a dugaszt fogja meg, és ne a kábelt. Ügyeljen arra, hogy a tápkábel megfelelően legyen bedugaszolva a fali aljzatba. Ennek elmulasztása áramütést vagy tüzet okozhat. Ne csomózza meg, vágja el vagy módosítsa a tápkábelt, és ne használjon sérült tápkábelt sem. Ez áramütést vagy tüzet okozhat. A szkenner egy megfelelően földelt, külön elektromos aljzatot igényel. Ne használjon hosszabbítót vagy elosztót a szkennerhez. Ügyeljen arra, hogy az elektromos aljzat könnyen megközelíthető legyen, hogy vészhelyzet esetén egyszerű legyen kihúzni a szkennert. Ne használja a szkennert, ha az túlságosan felmelegszik, furcsa szaga van, füstöl vagy szokatlan zaja van. Ilyen esetekben azonnal állítsa le a szkennert, és húzza ki a tápkábelt az elektromos aljzatból, Kapcsolatfelvétel a szervizzel. A felhasználói útmutatóban leírt esetektől eltekintve ne szerelje szét, ne javítsa és ne módosítsa a szkennert. Ne mozgassa úgy a szkennert, hogy a tápkábel és a csatlakozó kábel közben be van dugva. Ezzel kárt tehet a kábelekben. A szkenner mozgatása és áthelyezése előtt mindig húzza ki a tpkábelt a fali aljzatból. Kövesse a Kodak Alaris által javasolt tisztítási eljárásokat. Ne használjon levegőt, folyadékot vagy gázt tartalmazó spray-t a tisztításhoz. Az ilyen tisztítószerek a szkenner belsejébe juttathatják a port és egyéb szennyeződéseket, ez pedig hibás működéshez vezethet. A vegyi anyagokra vonatkozó anyagbiztonsági adatlapok (MSDS) a Kodak Alaris weboldalán érhetők el ezen a címen: Az anyagbiztonsági adatlapokat a megfelelő katalógusszám megadásával lehet lekérni a weboldalon. A katalógusszámok a jelen útmutató Fogyóeszközök című részében találhatók meg. A felhasználóknak és munkáltatóiknak be kell tartaniuk néhány, a készülék üzemeltetésével kapcsolatos előírást. Ilyen előírások - többek között - az alábbiak: Ne viseljen bő ruhákat. Ne viseljen bő ékszereket, karkötőket, nagyméretű gyűrűket, hosszú nyakláncot stb. Célszerű a rövid hajviselet, a hosszú hajat pedig hajhálóval kell megfogni, vagy fel kell kötni. Távolítson el minden olyan szabadon álló tárgyat a szkenner közeléből, amelyet az esetleg behúzhat. Tartson megfelelő pihenőidőt figyelmének megőrzése érdekében. Csak az ajánlott tisztítószereket és eszközöket használja. Ne használjon sűrített levegőt. Az alkalmazottak munkavégzését ellenőrizni kell, a szkenner vagy bármilyen más készülék üzemeltetését végző személyek munkaleírásába pedig bele kell foglalni az itt leírt óvintézkedéseket. Figyelmeztető címkék VIGYÁZAT: Mozgó alkatrészek. Ne érintse meg! VIGYÁZAT: Forró felület. Ne érintse meg!

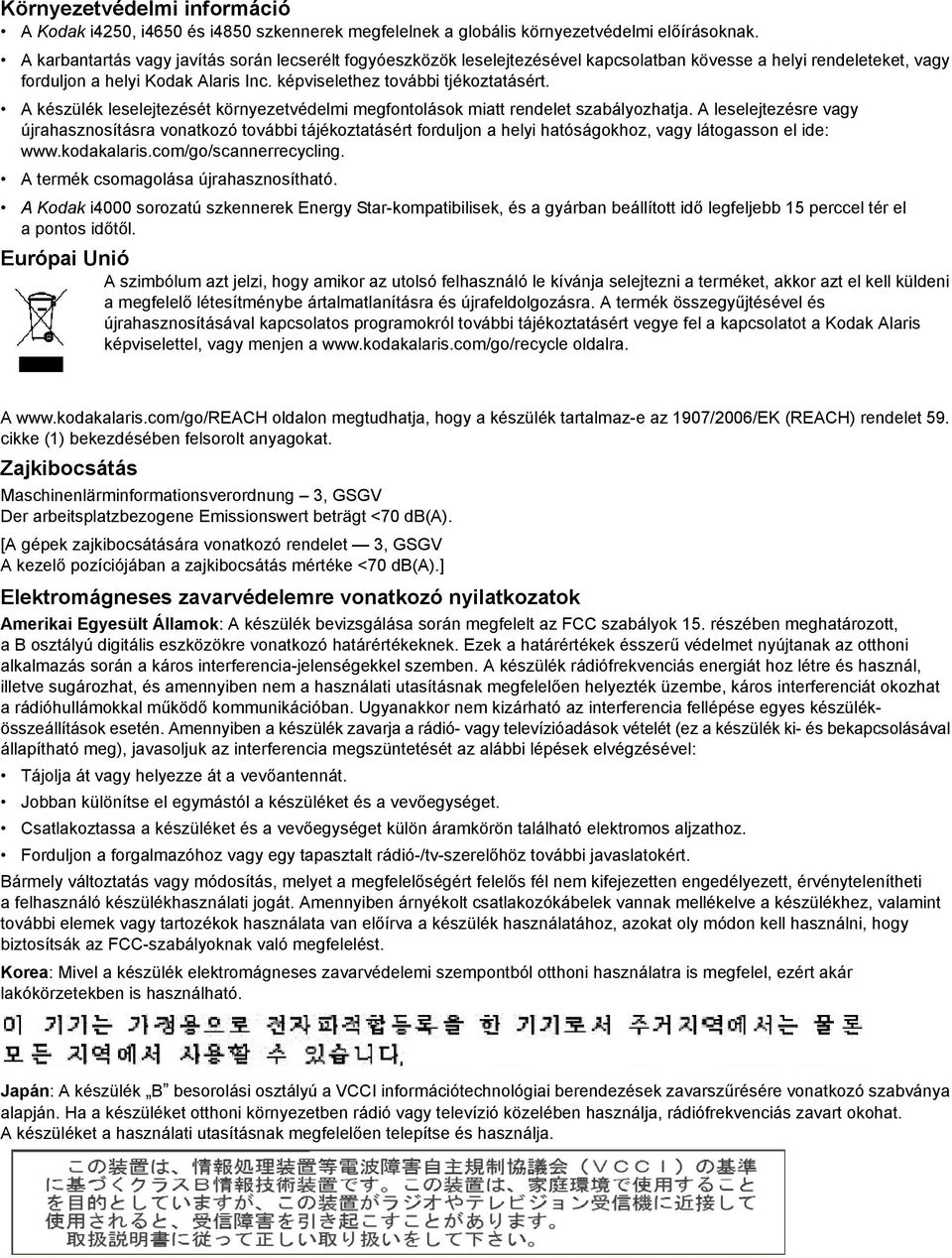

4 Környezetvédelmi információ A Kodak i4250, i4650 és i4850 szkennerek megfelelnek a globális környezetvédelmi előírásoknak. A karbantartás vagy javítás során lecserélt fogyóeszközök leselejtezésével kapcsolatban kövesse a helyi rendeleteket, vagy forduljon a helyi Kodak Alaris Inc. képviselethez további tjékoztatásért. A készülék leselejtezését környezetvédelmi megfontolások miatt rendelet szabályozhatja. A leselejtezésre vagy újrahasznosításra vonatkozó további tájékoztatásért forduljon a helyi hatóságokhoz, vagy látogasson el ide: A termék csomagolása újrahasznosítható. A Kodak i4000 sorozatú szkennerek Energy Star-kompatibilisek, és a gyárban beállított idő legfeljebb 15 perccel tér el a pontos időtől. Európai Unió A szimbólum azt jelzi, hogy amikor az utolsó felhasználó le kívánja selejtezni a terméket, akkor azt el kell küldeni a megfelelő létesítménybe ártalmatlanításra és újrafeldolgozásra. A termék összegyűjtésével és újrahasznosításával kapcsolatos programokról további tájékoztatásért vegye fel a kapcsolatot a Kodak Alaris képviselettel, vagy menjen a oldalra. A oldalon megtudhatja, hogy a készülék tartalmaz-e az 1907/2006/EK (REACH) rendelet 59. cikke (1) bekezdésében felsorolt anyagokat. Zajkibocsátás Maschinenlärminformationsverordnung 3, GSGV Der arbeitsplatzbezogene Emissionswert beträgt <70 db(a). [A gépek zajkibocsátására vonatkozó rendelet 3, GSGV A kezelő pozíciójában a zajkibocsátás mértéke <70 db(a).] Elektromágneses zavarvédelemre vonatkozó nyilatkozatok Amerikai Egyesült Államok: A készülék bevizsgálása során megfelelt az FCC szabályok 15. részében meghatározott, a B osztályú digitális eszközökre vonatkozó határértékeknek. Ezek a határértékek ésszerű védelmet nyújtanak az otthoni alkalmazás során a káros interferencia-jelenségekkel szemben. A készülék rádiófrekvenciás energiát hoz létre és használ, illetve sugározhat, és amennyiben nem a használati utasításnak megfelelően helyezték üzembe, káros interferenciát okozhat a rádióhullámokkal működő kommunikációban. Ugyanakkor nem kizárható az interferencia fellépése egyes készülékösszeállítások esetén. Amennyiben a készülék zavarja a rádió- vagy televízióadások vételét (ez a készülék ki- és bekapcsolásával állapítható meg), javasoljuk az interferencia megszüntetését az alábbi lépések elvégzésével: Tájolja át vagy helyezze át a vevőantennát. Jobban különítse el egymástól a készüléket és a vevőegységet. Csatlakoztassa a készüléket és a vevőegységet külön áramkörön található elektromos aljzathoz. Forduljon a forgalmazóhoz vagy egy tapasztalt rádió-/tv-szerelőhöz további javaslatokért. Bármely változtatás vagy módosítás, melyet a megfelelőségért felelős fél nem kifejezetten engedélyezett, érvénytelenítheti a felhasználó készülékhasználati jogát. Amennyiben árnyékolt csatlakozókábelek vannak mellékelve a készülékhez, valamint további elemek vagy tartozékok használata van előírva a készülék használatához, azokat oly módon kell használni, hogy biztosítsák az FCC-szabályoknak való megfelelést. Korea: Mivel a készülék elektromágneses zavarvédelemi szempontból otthoni használatra is megfelel, ezért akár lakókörzetekben is használható. Japán: A készülék B besorolási osztályú a VCCI információtechnológiai berendezések zavarszűrésére vonatkozó szabványa alapján. Ha a készüléket otthoni környezetben rádió vagy televízió közelében használja, rádiófrekvenciás zavart okohat. A készüléket a használati utasításnak megfelelően telepítse és használja.

5 ÁTTEKINTÉS 1-1 TELEPÍTÉS 2-1 BEOLVASÁS 3-1 NYOMTATÁS A DOKUMENTUMOKRA 4-1 KARBANTARTÁS 5-1 HIBAELHÁRÍTÁS 6-1 FÜGGELÉK

6 1 Áttekintés Tartalomjegyzék Egyéb információforrások Kiegészítők A doboz tartalma A szkenner részei Ez a felhasználói útmutató részletesen ismerteti a Kodak i4250, i4650 és i4850 szkennerek használatát és karbantartását. Ellenkező jelzés hiányában az útmutatóban leírtak az összes modellre érvényesek. Kodak i4250 szkenner asztali, kétoldalas, színes szkenner, melynek segítségével akár 110 letter méretű dokumentum is beolvasható percenként (200/300 pont/hüvelyk felbontás, fekete-fehér, szürkeárnyalatos vagy színes, fekvő tájolás). Kodak i4650 szkenner asztali, kétoldalas, színes szkenner, melynek segítségével akár 130 letter méretű dokumentum is beolvasható percenként (200/300 pont/hüvelyk felbontás, fekete-fehér, szürkeárnyalatos vagy színes, fekvő tájolás). Kodak i4850 szkenner asztali, kétoldalas, színes szkenner, melynek segítségével akár 150 letter méretű dokumentum is beolvasható percenként (200/300 pont/hüvelyk felbontás, fekete-fehér, szürkeárnyalatos vagy színes, fekvő tájolás). Egyéb információforrások A felhasználói útmutató mellett a következő információforrások állnak rendelkezésre. Beüzemelési útmutató részletesen ismerteti a szkenner beüzemelésének lépéseit. Szkennerbeállítási útmutatók a Kodak i4250, i4650 és i4850 szkennerekhez a TWAIN Datasource és az ISIS Driver útmutatói is mellékelve vannak. Mindegyik szkennerbeállítási útmutató ismerteti az alapvető képfeldolgozási funkciókat. Mindegyik útmutató megtalálható a telepítő CD-n is PDF formátumban. Ezek az útmutatók a weboldalról is letölthetők. Általános útmutató egyszerűen, képekkel illusztrálva ismerteti a szkenner tisztítását. Tartsa ezt az útmutatót a szkenner közelében, hogy mindig kéznél legyen. Weboldal: A-61837_hu június 1-1

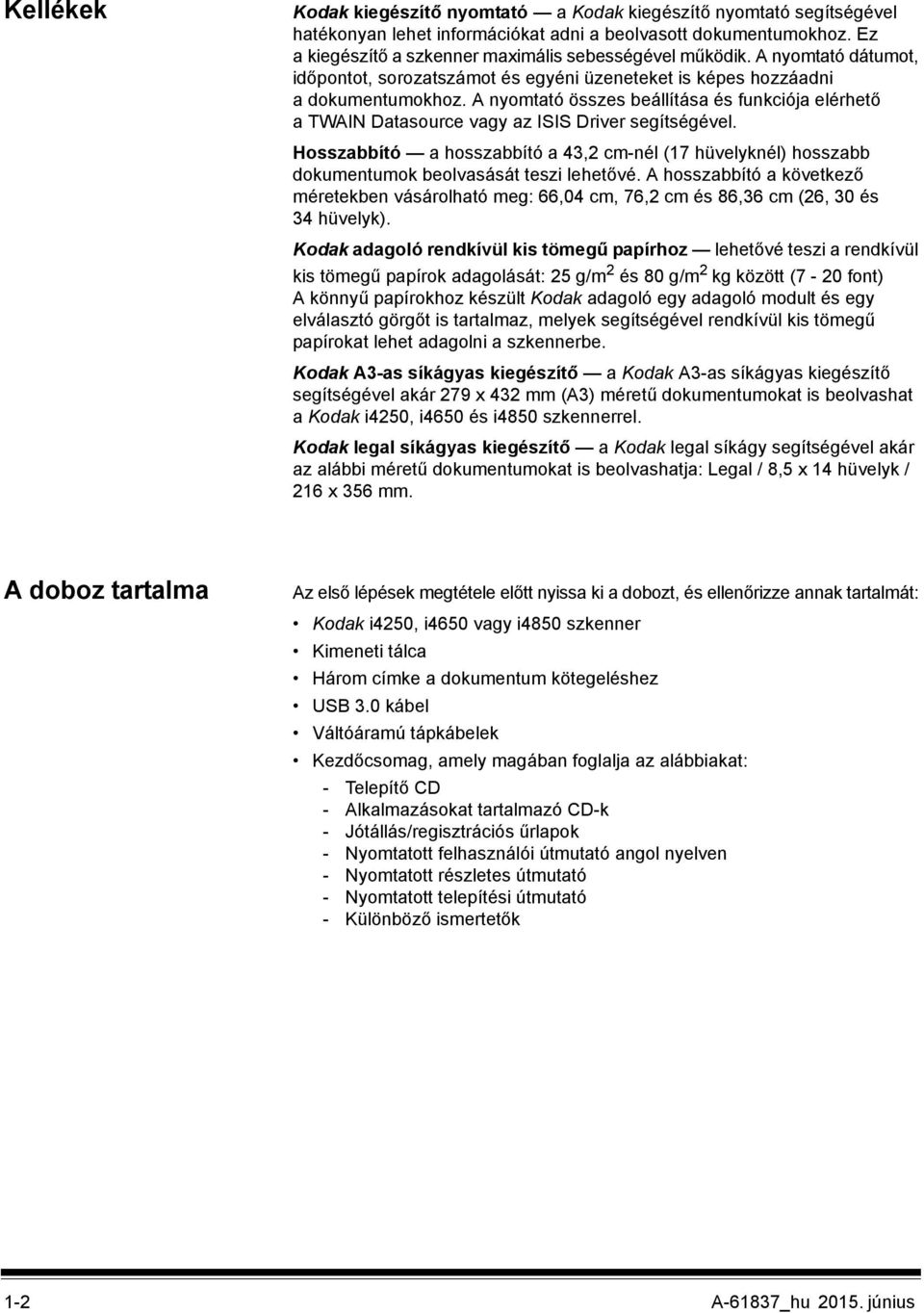

7 Kellékek Kodak kiegészítő nyomtató a Kodak kiegészítő nyomtató segítségével hatékonyan lehet információkat adni a beolvasott dokumentumokhoz. Ez a kiegészítő a szkenner maximális sebességével működik. A nyomtató dátumot, időpontot, sorozatszámot és egyéni üzeneteket is képes hozzáadni a dokumentumokhoz. A nyomtató összes beállítása és funkciója elérhető a TWAIN Datasource vagy az ISIS Driver segítségével. Hosszabbító a hosszabbító a 43,2 cm-nél (17 hüvelyknél) hosszabb dokumentumok beolvasását teszi lehetővé. A hosszabbító a következő méretekben vásárolható meg: 66,04 cm, 76,2 cm és 86,36 cm (26, 30 és 34 hüvelyk). Kodak adagoló rendkívül kis tömegű papírhoz lehetővé teszi a rendkívül kis tömegű papírok adagolását: 25 g/m 2 és 80 g/m 2 kg között (7-20 font) A könnyű papírokhoz készült Kodak adagoló egy adagoló modult és egy elválasztó görgőt is tartalmaz, melyek segítségével rendkívül kis tömegű papírokat lehet adagolni a szkennerbe. Kodak A3-as síkágyas kiegészítő a Kodak A3-as síkágyas kiegészítő segítségével akár 279 x 432 mm (A3) méretű dokumentumokat is beolvashat a Kodak i4250, i4650 és i4850 szkennerrel. Kodak legal síkágyas kiegészítő a Kodak legal síkágy segítségével akár az alábbi méretű dokumentumokat is beolvashatja: Legal / 8,5 x 14 hüvelyk / 216 x 356 mm. A doboz tartalma Az első lépések megtétele előtt nyissa ki a dobozt, és ellenőrizze annak tartalmát: Kodak i4250, i4650 vagy i4850 szkenner Kimeneti tálca Három címke a dokumentum kötegeléshez USB 3.0 kábel Váltóáramú tápkábelek Kezdőcsomag, amely magában foglalja az alábbiakat: - Telepítő CD - Alkalmazásokat tartalmazó CD-k - Jótállás/regisztrációs űrlapok - Nyomtatott felhasználói útmutató angol nyelven - Nyomtatott részletes útmutató - Nyomtatott telepítési útmutató - Különböző ismertetők 1-2 A-61837_hu június

8 A szkenner részei Elölnézet Nyomtatóegység fedele ezt a fedelet felemelve lehet hozzáférni az adagolómodul kioldógombjához, valamint az opcionális kiegészítő nyomtatóhoz a pozíció beállítása és karbantartás céljából. A szkenner sorozatszáma és K-száma szintén itt található. 2 Szkenner fedele ezen keresztül lehet hozzáférni a belső alkatrészekhez. 3 Kimeneti tálca összegyűjti a beolvasott dokumentumokat. 4 Kimeneti tálca oldalvezetői befelé és kifelé is lehet mozgatni a dokumentum méretének megfelelően, de akár teljesen le is lehet hajtani. 5 Ütköző segíti a dokumentumok kötegelését. Ezt az ütközőt kifelé és befelé is lehet mozgatni a beolvasott dokumentumok méretének megfelelően, de le is lehet hajtani a kimeneti tálcára. 6 Kimeneti tálca magasságállító füle a kényelmesebb dokumentum szkennelés érdekében ezt a fület ki kell húzni a kimeneti tálca elejének megemeléséhez. A kimeneti tálca felemelésekor ez a fül automatikusan kiold, és ráfekszik a nyomtatófedélre. 7 Szkennerfedél kioldókarja húzza előre a kart a szkenner fedelének kinyitásához. 8 Tápkapcsoló gomb Nyomja meg a szkenner bekapcsolásához, illetve tartsa lenyomva egy másodpercig a szkenner kikapcsolásához. 9 Kezelőpanel lehetővé teszi a szkenner állapotinformációinak megtekintését, valamint a dokumentumkezelő funkciók használatát; a kezelőpanelen lévő gombok használatával hajthatók végre a szkennelési műveletek. A gombok leírását lásd a 3. fejezet A kezelőpanel használata című részében. A-61837_hu június 1-3

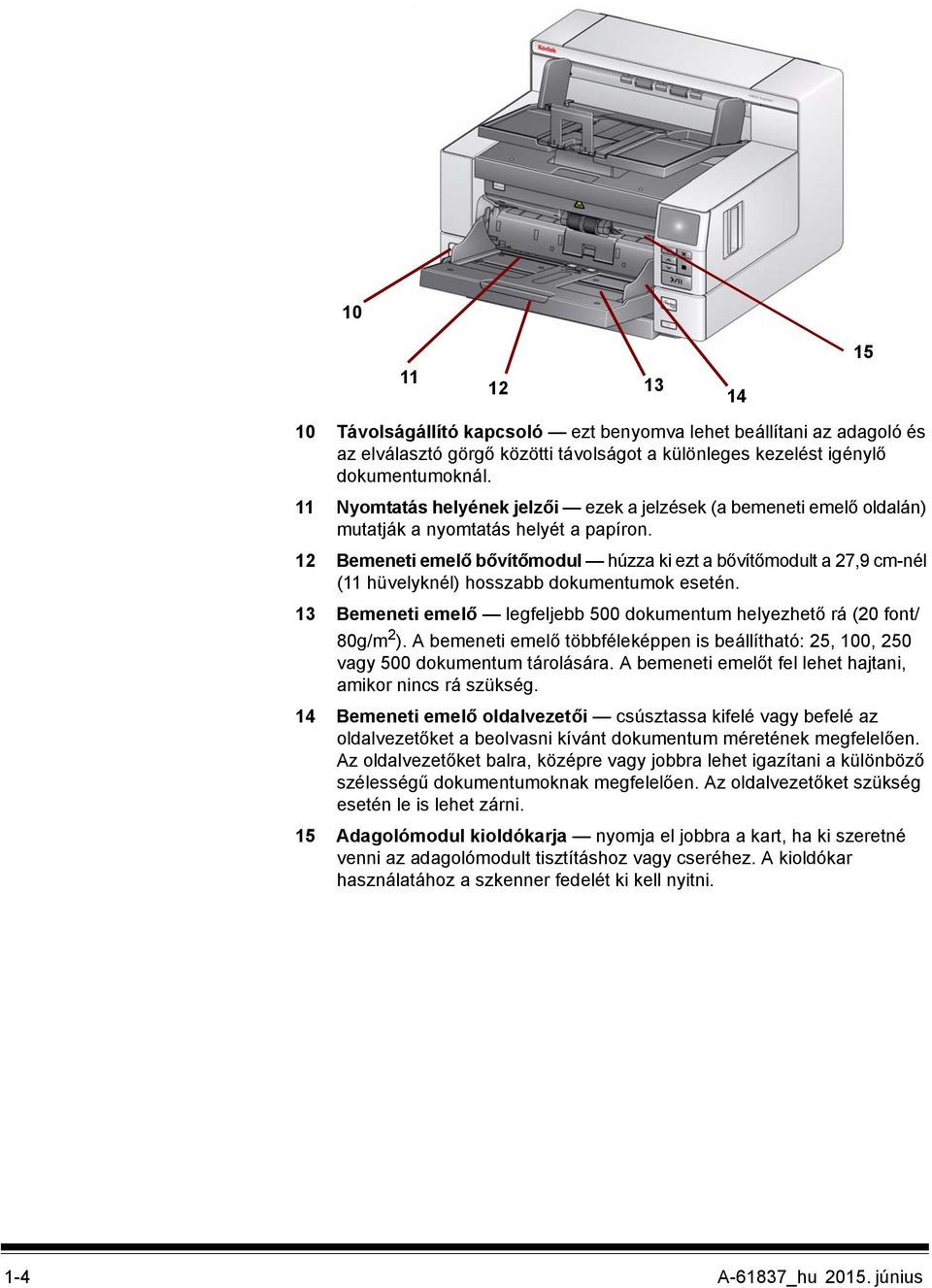

9 Távolságállító kapcsoló ezt benyomva lehet beállítani az adagoló és az elválasztó görgő közötti távolságot a különleges kezelést igénylő dokumentumoknál. 11 Nyomtatás helyének jelzői ezek a jelzések (a bemeneti emelő oldalán) mutatják a nyomtatás helyét a papíron. 12 Bemeneti emelő bővítőmodul húzza ki ezt a bővítőmodult a 27,9 cm-nél (11 hüvelyknél) hosszabb dokumentumok esetén. 13 Bemeneti emelő legfeljebb 500 dokumentum helyezhető rá (20 font/ 80g/m 2 ). A bemeneti emelő többféleképpen is beállítható: 25, 100, 250 vagy 500 dokumentum tárolására. A bemeneti emelőt fel lehet hajtani, amikor nincs rá szükség. 14 Bemeneti emelő oldalvezetői csúsztassa kifelé vagy befelé az oldalvezetőket a beolvasni kívánt dokumentum méretének megfelelően. Az oldalvezetőket balra, középre vagy jobbra lehet igazítani a különböző szélességű dokumentumoknak megfelelően. Az oldalvezetőket szükség esetén le is lehet zárni. 15 Adagolómodul kioldókarja nyomja el jobbra a kart, ha ki szeretné venni az adagolómodult tisztításhoz vagy cseréhez. A kioldókar használatához a szkenner fedelét ki kell nyitni. 1-4 A-61837_hu június

10 A nyomtató helye Nyomtatókábel ez a kábel közvetlenül a nyomtatókocsihoz csatlakozik a kiegészítő nyomtató vezérlése érdekében. 2 Kiegészítő nyomtatókocsi/-kazetta lehetővé teszi, hogy a dokumentumok elejére nyomtasson. Ez csak akkor része a készüléknek, ha a kiegészítő nyomtató be van szerelve. 3 Nyomtatási pozíciók 8 nyomtatási pozíció közül lehet választani. 4 Adagolómodul kioldógombja forgassa el ezt a gombot, ha tisztítás vagy csere céljából szeretné kioldani az adagolómodult. A kioldógombon található nyílnak balra kell mutatnia, amikor az adagolómodul rögzítve van, és jobbra, amikor ki van oldva. A-61837_hu június 1-5

11 Belső nézet Amikor előre húzza a szkennerfedél kioldókarját, a következő belső alkatrészek válnak láthatóvá Elválasztó görgő ez biztosítja a különböző méretű, vastagságú és anyagú dokumentumok egyenletes adagolását és szétválasztását. 2 Fekete/fehér háttér ez a háttér a szkennelő alkalmazás használatával állítható be fehérre vagy feketére. Normál körülmények között a fekete hátteret szoktuk használni. Ha nagyon könnyű vagy vékony papírt olvas be, melynek csak az egyik oldalára nyomtattak, akkor a fehér hátteret érdemes használni, hogy elkerülje a festék átütését. Bővebb információért lásd: Szkennerbeállítási útmutató - TWAIN Datasource/ISIS Driver. 3 Képfeldolgozó sínek az optimális képminőség érdekében mindig tartsa tisztán a képfeldolgozó síneket. 4 Görgők ezek biztosítják a dokumentumok egyenletes áthaladását a szkenneren. 5 Adagoló modul ez biztosítja a különböző méretű, vastagságú és anyagú dokumentumok egyenletes adagolását és szétválasztását. 6 Intelligens dokumentumvédelem érzékelői ezek a hangérzékelők megvédik a dokumentumokat a sérülésektől (pl. a szkenner érzékeli a dokumentum gyűrődésének hangját, amikor az belép a szállítási útvonalra). 7 Festékgyűjtő csatornák és festékitatók a csatornákban található festékitatók gyűjtik össze az opcionális kiegészítő nyomtatóból származó festéktöbbletet. 8 Érzékelők ez a három ultrahangos érzékelő lefedi a papír útjának teljes szélességét, így könnyebb észlelni, ha esetleg több dokumentum kerülne egyszerre a szkennerbe. 9 Papírérzékelő érzékeli, hogy van-e papír a bemeneti emelőben. A dokumentumoknak el kell fedniük ezt az érzékelőt, hogy a szkenner megkezdje a beolvasást. 1-6 A-61837_hu június

12 Hátulnézet Hátsó dokumentumnyílás itt lehet kivenni a kivételes kezelést igénylő dokumentumokat a szkennerből. 2 Hátsó dokumentumnyílás kapcsolója ezzel lehet bekapcsolni a szkenner egyenes papírútvonalát: így a kivételes kezelést igénylő dokumentumokat a szkenner hátsó dokumentumnyílásán keresztül lehet kivenni. 3 USB-portok összekapcsolják a szkennert a számítógéppel. 4 Tápcsatlakozó ide kell csatlakoztatni a szkenner tápkábelét. 5 Biztonsági zár csatlakozója ide lehet csatlakoztatni a biztonsági zárat. Biztonsági zárat irodai kellékeket árusító üzletben lehet vásárolni. A felszereléssel kapcsolatban kövesse a biztonsági zárhoz mellékelt utasításokat. 5 4 A-61837_hu június 1-7

13 2 Telepítés Tartalomjegyzék A szkenner üzembe helyezése Az illesztőprogram telepítése A kimeneti tálca felszerelése A tápkábel és az USB-kábel csatlakoztatása A szkenner bekapcsolása Különálló üzemmód A szkenner kikapcsolása Üzemmódok A szkenner üzembe helyezése Az illesztőprogram telepítése - Windows operációs rendszer Ez a fejezet részletes információkkal egészíti ki a szkennerhez mellékelt Telepítési útmutatót. Kövesse az itt leírt lépéseket a szkenner beüzemeléséhez. MEGJEGYZÉSEK: Ha már végrehajtotta a Beüzemelési útmutatóban leírt lépéseket, kihagyhatja ezt a fejezetet. A szkenner elhelyezésekor ügyeljen arra, hogy kellő hely legyen a szkenner háta mögött, ha a hátsó dokumentumnyílást is használni szeretné. További információ a hátsó dokumentumnyílásról A hátsó dokumentum kimenet használata című részben olvasható a 3. fejezetben. Ne csatlakoztassa az USB-kábelt az illesztőprogram telepítése előtt. 1. A lemezmeghajtóba helyezze be a Kodak i4250, i4650 és i4850 szkenner telepítő lemezét. A telepítés automatikusan elindul. MEGJEGYZÉS: Ha a telepítés nem indul el automatikusan, nyissa meg a Sajátgép ikont az asztalon. Kattintson duplán a lemezmeghajtó ikonjára, majd kattintson duplán a setup.exe fájlra. 2. Kövesse a képernyőn megjelenő utasításokat a telepítés befejezéséig. A-61837_hu június 2-1

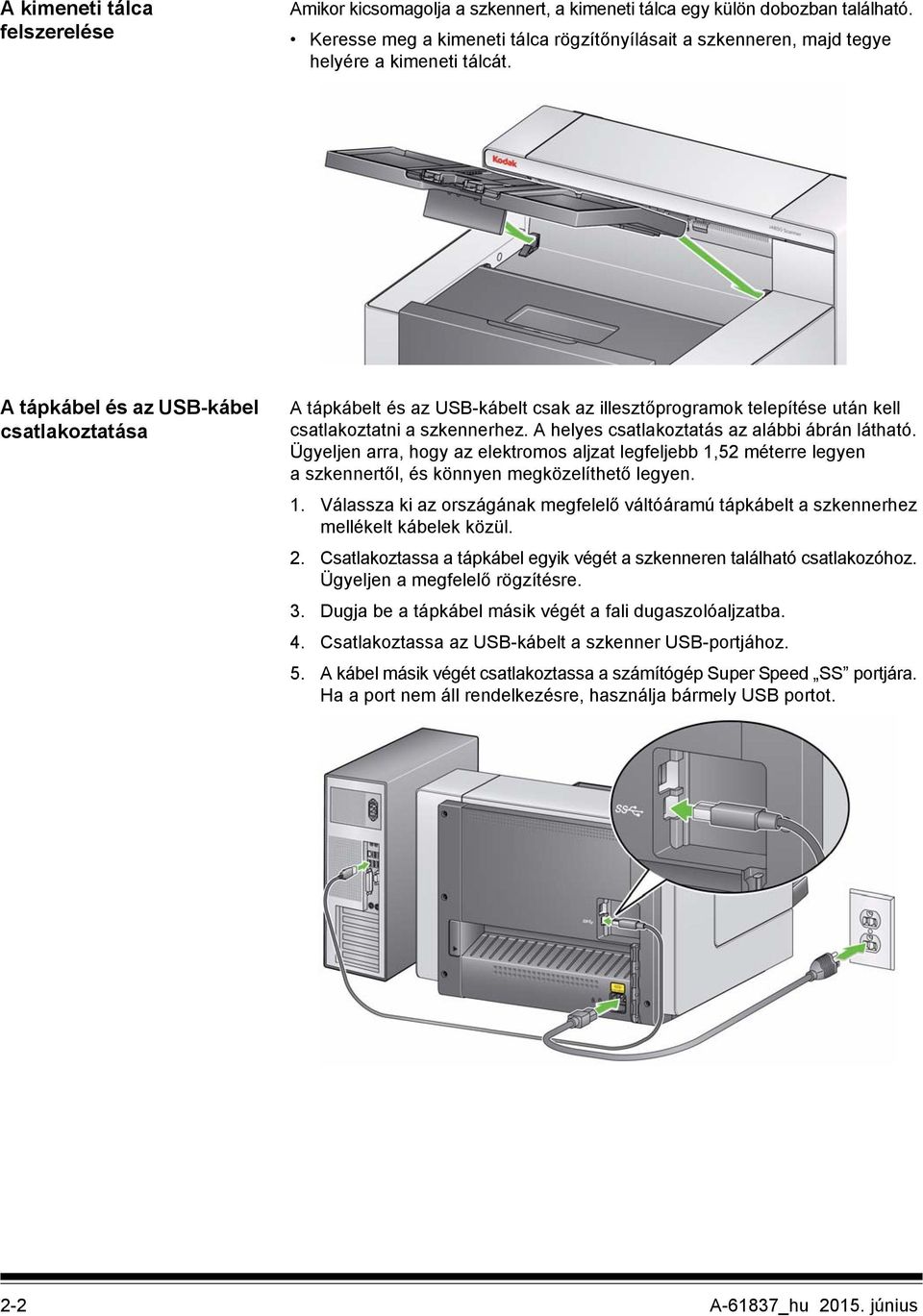

14 A kimeneti tálca felszerelése Amikor kicsomagolja a szkennert, a kimeneti tálca egy külön dobozban található. Keresse meg a kimeneti tálca rögzítőnyílásait a szkenneren, majd tegye helyére a kimeneti tálcát. A tápkábel és az USB-kábel csatlakoztatása A tápkábelt és az USB-kábelt csak az illesztőprogramok telepítése után kell csatlakoztatni a szkennerhez. A helyes csatlakoztatás az alábbi ábrán látható. Ügyeljen arra, hogy az elektromos aljzat legfeljebb 1,52 méterre legyen a szkennertől, és könnyen megközelíthető legyen. 1. Válassza ki az országának megfelelő váltóáramú tápkábelt a szkennerhez mellékelt kábelek közül. 2. Csatlakoztassa a tápkábel egyik végét a szkenneren található csatlakozóhoz. Ügyeljen a megfelelő rögzítésre. 3. Dugja be a tápkábel másik végét a fali dugaszolóaljzatba. 4. Csatlakoztassa az USB-kábelt a szkenner USB-portjához. 5. A kábel másik végét csatlakoztassa a számítógép Super Speed SS portjára. Ha a port nem áll rendelkezésre, használja bármely USB portot. 2-2 A-61837_hu június

15 6. Helyezze az USB-kábelt a szkenner hátoldalán található kábelvezető sínekbe. A szkenner bekapcsolása Nyomja meg a Tápkapcsoló gombot. A szkenner bekapcsolásakor a bemeneti emelő kinyílik, ha még nincs nyitva, az Indítás/Szünet gombon található zöld fény pedig villogni fog, amíg a szkenner elvégez néhány ellenőrzést. A-61837_hu június 2-3

16 A szkenner kevesebb mint 20 másodperc alatt elvégzi az indítási ellenőrzéseket, és felkészül a beolvasásra. Az ellenőrzés végeztével az Indítás/Szünet gombon található zöld LED befejezi a villogást, és folyamatosan világ, valamint megjelenik a Kész képernyő. Különálló üzemmód Az i4x50 szkennerek használhatók különálló módban is, és bekapcsolhatók anélkül, hogy számítógépre csatlakoznának. Amikor a szkenner különálló üzemmódban van, diagnosztikai üzemmódban az alábbi funkciók állnak rendelkezésre: Csak számláló Csak számláló több lap behúzással UDDS kalibrálás Nyomtatási teszt Váltólap teszt A szkenner kikapcsolása Tartsa lenyomva a Tápkapcsoló gombot egy másodpercig. Ha a szkenneren kritikus hiba történik, a szkenner kikapcsolható úgy, hogy megnyomja a bekapcsológombot és 5 másodpercig nyomva tartja. 2-4 A-61837_hu június

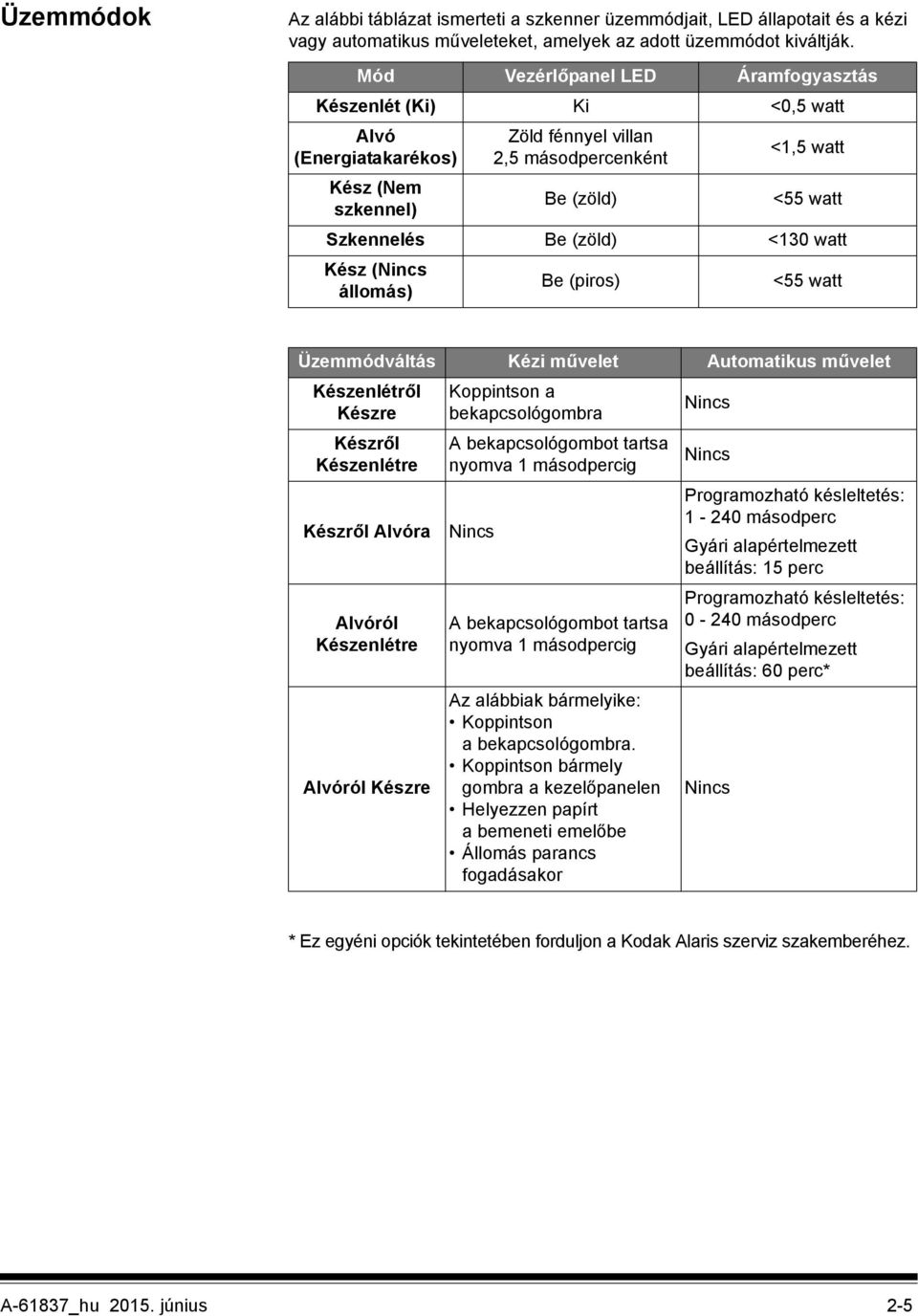

17 Üzemmódok Az alábbi táblázat ismerteti a szkenner üzemmódjait, LED állapotait és a kézi vagy automatikus műveleteket, amelyek az adott üzemmódot kiváltják. Mód Vezérlőpanel LED Áramfogyasztás Készenlét (Ki) Ki <0,5 watt Alvó (Energiatakarékos) Kész (Nem szkennel) Zöld fénnyel villan 2,5 másodpercenként Be (zöld) <1,5 watt <55 watt Szkennelés Be (zöld) <130 watt Kész (Nincs állomás) Be (piros) <55 watt Üzemmódváltás Kézi művelet Automatikus művelet Készenlétről Készre Készről Készenlétre Készről Alvóra Alvóról Készenlétre Alvóról Készre Koppintson a bekapcsológombra A bekapcsológombot tartsa nyomva 1 másodpercig Nincs A bekapcsológombot tartsa nyomva 1 másodpercig Az alábbiak bármelyike: Koppintson a bekapcsológombra. Koppintson bármely gombra a kezelőpanelen Helyezzen papírt a bemeneti emelőbe Állomás parancs fogadásakor Nincs Nincs Programozható késleltetés: másodperc Gyári alapértelmezett beállítás: 15 perc Programozható késleltetés: másodperc Gyári alapértelmezett beállítás: 60 perc* Nincs * Ez egyéni opciók tekintetében forduljon a Kodak Alaris szerviz szakemberéhez. A-61837_hu június 2-5

18 3 Szkennelés Tartalomjegyzék A szkenner felkészítése a beolvasásra A szkenner felkészítése a beolvasásra A bemeneti emelő beállítása A hosszabbító felszerelése A kimeneti tálca vagy a hátsó szél igazítás beállítása jobb vagy a legjobb dokumentumkezelés érdekében A kimeneti tálca beállítása az elülső szél igazításához normál dokumentumkezeléshez A hátsó dokumentumkimenet használata A dokumentumok előkészítése a beolvasáshoz Dokumentumok szkennelése A szkenner elindítása, leállítása és szüneteltetése Gyorstisztítás az Indítás/Szünet gomb használatával A kezelőpanel használata A Kész képernyő Állapot terület A kezelői napló megjelenítése Szkenner információk megjelenítése Diagnosztika Beállítások képernyője Felhasználói számláló Automatikus emelő A hangerő módosítása Alkalmazás felülbírálások A beolvasáshoz használt alkalmazás kiválasztása Ellenőrizze, hogy a szkenner be van-e kapcsolva, és készen áll-e a beolvasásra (Az Indítás/Szünet gombon található zöld LED folyamatosan világít). 2. Állítsa be a bemeneti emelőt igényeinek megfelelően. További információ A bemeneti emelő beállítása című szakaszban található. 3. Állítsa be a kimeneti tálcát igényeinek megfelelően. További információ A kimeneti tálca beállítása című szakaszban található. 4. Válasszon ki egy alkalmazást a beolvasáshoz. A-61837_hu június 3-1

19 A bemeneti emelő beállítása Az oldalvezetőket és a bemeneti emelőt egyéni igényei szerint állíthatja be. Amikor a szkenner nincs használatban, a bemeneti emelőt fel lehet hajtani. MEGJEGYZÉS: A bemeneti emelőt csak akkor lehet felhajtani, ha a legalsó pozícióban van. Az oldalvezetők beállítása az oldalvezetőket jobb oldali, bal oldali vagy középső adagoláshoz lehet beállítani. Az oldalvezetőket együtt lehet mozgatni a középső adagoláshoz, vagy egymástól függetlenül az ofszet (jobb vagy bal oldali) adagoláshoz. Az oldalvezetők mozgatása előtt ellenőrizze, hogy a rögzítő ne legyen lezárva (lásd a lenti ábrát). MEGJEGYZÉS: Ha kiegészítő nyomtatót használ, akkor a dokumentumokat úgy kell a bemeneti emelőre helyezni, hogy a nyomtatott szöveg a megfelelő helyre kerüljön. Ehhez ofszet adagolásra lehet szükség. Az oldalvezetők lezárása a beállítást követően az oldalvezetőket le lehet zárni. Ez akkor lehet hasznos, ha fontos a nyomtatott szöveg pozíciója. Az oldalvezetők lezárásához vegyen le minden dokumentumot a bemeneti emelőről, majd állítsa a zárat a bal oldali (lelakatolt) állásba. 3-2 A-61837_hu június

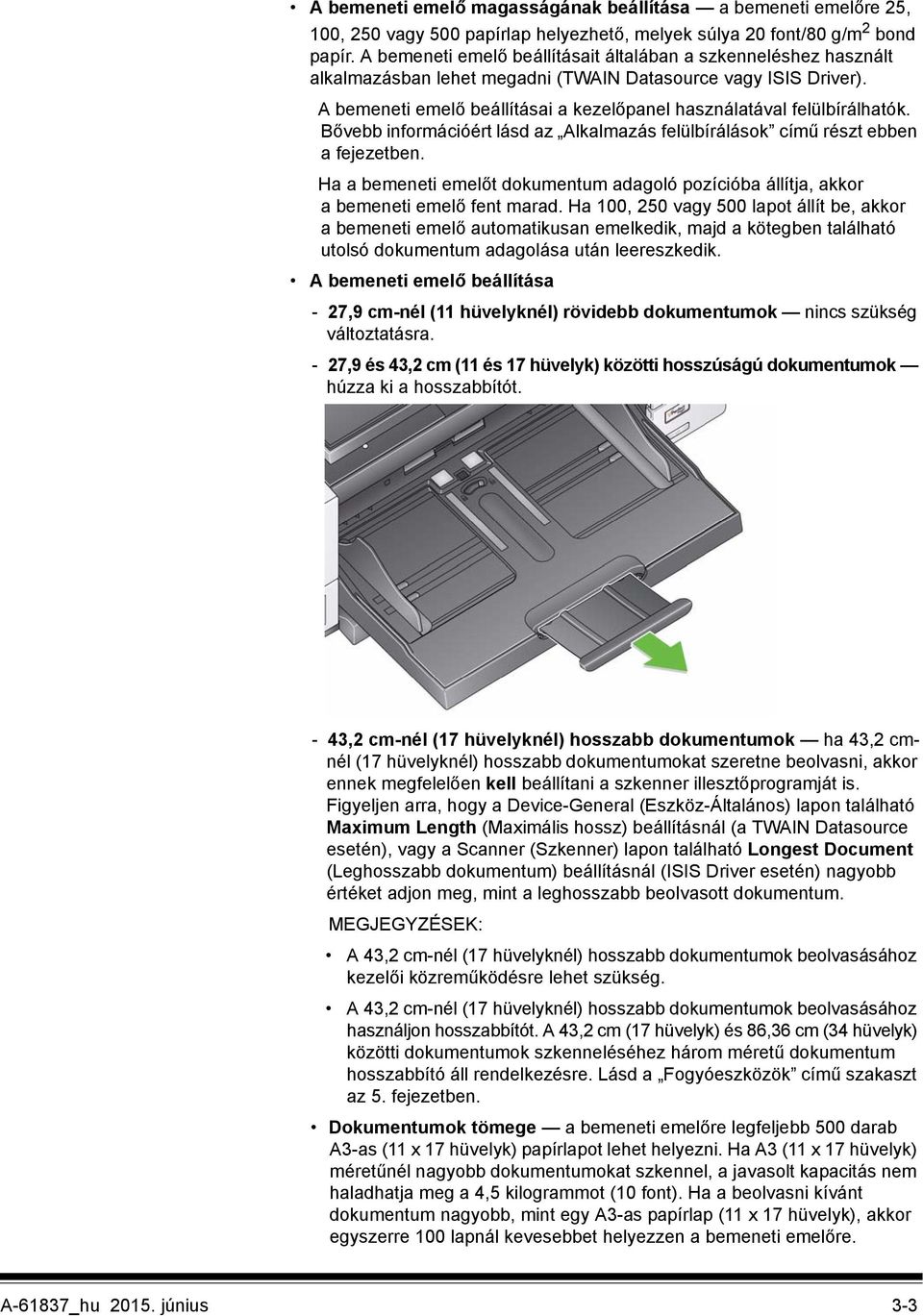

20 A bemeneti emelő magasságának beállítása a bemeneti emelőre 25, 100, 250 vagy 500 papírlap helyezhető, melyek súlya 20 font/80 g/m 2 bond papír. A bemeneti emelő beállításait általában a szkenneléshez használt alkalmazásban lehet megadni (TWAIN Datasource vagy ISIS Driver). A bemeneti emelő beállításai a kezelőpanel használatával felülbírálhatók. Bővebb információért lásd az Alkalmazás felülbírálások című részt ebben a fejezetben. Ha a bemeneti emelőt dokumentum adagoló pozícióba állítja, akkor a bemeneti emelő fent marad. Ha 100, 250 vagy 500 lapot állít be, akkor a bemeneti emelő automatikusan emelkedik, majd a kötegben található utolsó dokumentum adagolása után leereszkedik. A bemeneti emelő beállítása - 27,9 cm-nél (11 hüvelyknél) rövidebb dokumentumok nincs szükség változtatásra. - 27,9 és 43,2 cm (11 és 17 hüvelyk) közötti hosszúságú dokumentumok húzza ki a hosszabbítót. - 43,2 cm-nél (17 hüvelyknél) hosszabb dokumentumok ha 43,2 cmnél (17 hüvelyknél) hosszabb dokumentumokat szeretne beolvasni, akkor ennek megfelelően kell beállítani a szkenner illesztőprogramját is. Figyeljen arra, hogy a Device-General (Eszköz-Általános) lapon található Maximum Length (Maximális hossz) beállításnál (a TWAIN Datasource esetén), vagy a Scanner (Szkenner) lapon található Longest Document (Leghosszabb dokumentum) beállításnál (ISIS Driver esetén) nagyobb értéket adjon meg, mint a leghosszabb beolvasott dokumentum. MEGJEGYZÉSEK: A 43,2 cm-nél (17 hüvelyknél) hosszabb dokumentumok beolvasásához kezelői közreműködésre lehet szükség. A 43,2 cm-nél (17 hüvelyknél) hosszabb dokumentumok beolvasásához használjon hosszabbítót. A 43,2 cm (17 hüvelyk) és 86,36 cm (34 hüvelyk) közötti dokumentumok szkenneléséhez három méretű dokumentum hosszabbító áll rendelkezésre. Lásd a Fogyóeszközök című szakaszt az 5. fejezetben. Dokumentumok tömege a bemeneti emelőre legfeljebb 500 darab A3-as (11 x 17 hüvelyk) papírlapot lehet helyezni. Ha A3 (11 x 17 hüvelyk) méretűnél nagyobb dokumentumokat szkennel, a javasolt kapacitás nem haladhatja meg a 4,5 kilogrammot (10 font). Ha a beolvasni kívánt dokumentum nagyobb, mint egy A3-as papírlap (11 x 17 hüvelyk), akkor egyszerre 100 lapnál kevesebbet helyezzen a bemeneti emelőre. A-61837_hu június 3-3

21 A hosszabbító felszerelése Helyezze a hosszabbító végeit a bemeneti emelőn vagy a kimeneti tálcán található lyukakba, majd hajtsa le a hosszabbítót. A kimeneti tálca vagy a hátsó szél igazítás beállítása jobb vagy a legjobb dokumentumkezelés érdekében A Kodak i4250, i4650 és i4850 szkennerek rendkívül hatékonyan kötegelik a papírlapokat, így a legtöbb felhasználónak nem lesz szüksége oldalvezetőre és ütközőre a kimeneti tálcán. Ha az egyik vagy mindkét oldalvezető le van hajtva, és a magasságállító fül fel van emelve, gyorsan és egyszerűen leveheti a beolvasott dokumentumokat szemből, illetve a szkenner bal vagy jobb oldalán állva. Mielőtt az oldalvezetőket használná, próbálkozzon ezzel a módszerrel úgy, hogy az alkalmazás felülbírálások funkció használatával a szkennelő alkalmazásban vagy a kezelőpanelen engedélyezi a Jobb vagy a Legjobb dokumentumkezelés funkciót. MEGJEGYZÉS: Ha kényelmesebbnek találja az oldalvezetők és az ütköző használatát, akkor olvassa el a következő szakaszt ezek beállításáról. A kimeneti tálca dőlésszögének beállítása javasoljuk, hogy ha a dokumentumokat úgy szkenneli, hogy a szkennelő alkalmazásban engedélyezte a Jobb vagy Legjobb dokumentumkezelés opciót, a kimeneti tálca dőlésszögét állítsa fel állásba a legjobb dokumentum kötegelés elérése érdekében. Egyszerűen emelje fel a kimeneti tálca elejét, hogy a magasságállító fül felemelkedjen. 3-4 A-61837_hu június

22 A kimeneti tálca lehajtásához finoman nyomja meg a kimeneti tálca alatt található magasságállító fület, és közben nyomja le a kimeneti tálcát a nyomtatóegység fedelére. Az oldalvezetők beállítása nyissa ki és állítsa be az oldalvezetőket a kimeneti tálcán úgy, hogy azok egyvonalban legyenek a bemeneti emelőn található oldalvezetőkkel. Az oldalvezetőket le is lehet hajtani a kimeneti tálca síkjába. Az ütköző beállítása az ütközőt mindig úgy állítsa be, hogy az egy kicsit nagyobb helyet adjon, mint a leghosszabb beolvasott dokumentum. Ha hosszabb dokumentumokat olvas be, mint amit a kimeneti tálca fogadni képes, akkor hajtsa le az ütközőt a kimeneti tálca síkjába. A-61837_hu június 3-5

23 A kimeneti tálca beállítása az elülső szél igazításához normál dokumentumkezeléshez A hátsó dokumentumnyílás használata A Kodak elülső szél igazító kiegészítő tálca használható arra, hogy a dokumentumok széleit a kimeneti tálcához igazítsa a szkennelés után. A kimeneti tálca használatára vonatkozó bővebb információért lásd a kiegészítőhöz kapott utasításokat. A speciális kezelést igénylő dokumentumok (pl. törékeny dokumentumok, szállításhoz használt borítékok stb.) kivehetők a hátsó dokumentumnyíláson is. Ha ezt a nyílást használja a különleges kezelést igénylő dokumentumoknál, akkor a papír útvonala teljesen egyenes lesz, ezáltal csökken a papírelakadás lehetősége. A hátsó dokumentumnyílást akkor érdemes használni, ha: a dokumentumok túl merevek ahhoz, hogy a szállítón megforduljanak és elakadnak. a dokumentum sérülékeny, és ezért nem szeretné meghajlítani. a kimeneti kötegelés sorrendje nem fontos. közvetlenül a kukába szeretné dobni a beolvasott dokumentumokat, mert a beolvasás után már nincs ezekre szüksége. fényképeket olvas be. MEGJEGYZÉSEK: Ne felejtse el visszakapcsolni a hátsó dokumentumnyílás kapcsolóját az eredeti állásba, ha végzett a munkával. Ügyeljen arra, hogy kellő hely legyen a szkenner mögött, ha a hátsó dokumentumnyílás használatával végzi a beolvasást. Ha több dokumentumot olvas be a hátsó dokumentumnyílást használva, akkor a kiadott dokumentumok sorrendje fordított lesz a beolvasáshoz képest. 3-6 A-61837_hu június

24 A dokumentumok előkészítése a beolvasáshoz 1. A szabványos papírlap méretű dokumentumok könnyen a szkennerbe adagolhatók. Amikor előkészíti a dokumentumokat a beolvasáshoz, ügyeljen arra, hogy az elülső élek egymáshoz igazodjanak és középen legyenek a kötegben. Ez biztosítja azt, hogy a szkenner egyszerre csak egy dokumentumot húzzon be. 2. A beolvasás megkezdése előtt távolítson el minden kapcsot a dokumentumról. A dokumentumokon levő kapcsok a szkennert és a dokumentumot egyaránt károsíthatják. 3. A papíron levő festéknek és hibajavítónak száraznak kell lenniük a beolvasás megkezdése előtt. 4. Szakadt, sérült vagy gyűrött papírlap is beolvasható a szkennerrel. Nem létezik azonban olyan szkenner, amelyiken mindenféle sérült papírt képes lenne áthaladni. Ha nem biztos benne, hogy egy sérült dokumentum képes-e áthaladni a szkenneren, akkor helyezze a dokumentumot egy átlátszó védőborítóba, és használja a hátsó dokumentumnyílást. A borítókat egyesével és kézzel kell adagolni, az összeillesztett élükkel előre, a távolságállító kapcsoló használatával. MEGJEGYZÉS: A Kodak A3-as síkágyas kiegészítő, illetve a Kodak Legal síkágyas kiegészítő sérülékeny dokumentumok beolvasására is felhasználható. 5. Helyezze a beolvasni kívánt dokumentumokat a bemeneti emelőre. MEGJEGYZÉSEK: A nagyon vastag, illetve merev dokumentumok (például a szállításhoz használt borítékok) esetén a következőket kell tenni: - Használja a hátsó dokumentumnyílást. - Használja a távolságállító kapcsolót. - Távolítsa el az előválogató elemet. - A szkenner átviteli sebességének csökkentése érdekében 300 dpi-t vagy nagyobb felbontást adjon meg. A-61837_hu június 3-7

25 Dokumentumok szkennelése A szkenner elindítása, leállítása és szüneteltetése Gyorstisztítás az Indítás/ Szünet gomb használatával A dokumentumok szkenneléséhez a szkennert engedélyezni kell. Ez a szkennelő alkalmazások keresztül tehető meg. A szkenner engedélyezése után a szkenner konfigurációjától függően a szkenner automatikusan elindítja a szkennelést (azaz automatikus indítás), vagy akkor indítja el a szkennelést, amikor megnyomja a kezelőpanel Indítás/Szünet gombját. Bővebb információért olvassa el a szkenner alkalmazást támogató dokumentációt. 1. Miután a dokumentumokat előkészítette az előző szakaszban ismertetett utasításoknak megfelelően, gondoskodjon arról, hogy a szkennelési feladat megfelelően legyen beállítva a szkennelő alkalmazásban. 2. Helyezze a beolvasni kívánt dokumentumokat a bemeneti emelőre. 3. Indítsa el a szkennelést a szkennelő alkalmazáson keresztül. Dokumentumok szkennelése közben a szkennelés manuálisan is elindítható, leállítható és szüneteltethető. A szkennelés ideiglenes leállításához a szkenneren nyomja meg a kezelőpanel Indítás/Szünet gombját. A szüneteltetett szkennelés az Indítás/Szünet gomb megnyomásával folytatható. Ha le szeretné állítani a szkennelést, nyomja meg a kezelőpanel Stop gombját. MEGJEGYZÉS: Szkennelés közben a szkenner figyelemmel kíséri a saját belső képpufferelő memóriáját. Anna érdekében, hogy a képek ne kerüljenek felülírásra, mielőtt az állomás számítógép letölti azokat, a szkenner automatikus megállítja az adagolót, majd újraindítja a szkennelést, amikor elegendő belső puffer memória szabadul fel. Amikor a szkennel szüneteltetett állapotban van, a szkenner fedele a szkenner leállítása nélkül felnyitható. Ha a szkenneléskor a képeken csíkokat vesz észre, az Indítás/Szünet gomb megnyomásával egy dokumentum köteg szkennelése közben is megtisztíthatja a képvezetőket. Ehhez: Nyomja meg az Indítás/Szünet gombot, nyissa ki a szkenner fedelét, tisztítsa meg a képvezetőket, zárja vissza a szkenner fedelét, majd nyomja meg az Indítás/Szünet gombot. Olvassa el a Karbantartás című 5. fejezet A képalkotó terület tisztítása - alapok című részét. 3-8 A-61837_hu június

26 A kezelőpanel használata A kezelőpanel képernyőjének használatával különféle opciók érhetők el. Ha az opció mellett egy nyíl látható, az opció kiválasztható úgy, hogy megnyomja a kezelőpanel gombját, és egy másik képernyő nyílik meg, ahol további választási lehetőségek vannak. Az ezekre az opciókra vonatkozó bővebb információkért és műveletekért lásd az alábbi szakaszokat. Az alábbiak ismertetik a kezelőpanel gombjait Kezelőpanel képernyő: megjeleníti a menütételeket, a dokumentumszámlálókat, a papírbeállítások állapotát, valamint a szkenner állapotát és eseményeit. 2 Kiválaszt: a kiválasztott menü műveletének végrehajtása. 3 Fel: görgetés felfelé a menütételek között Le: görgetés lefelé a menütételek között. Indítás/Szünet: a szkennelés elindítása vagy a szkennelési feladat szüneteltetése. Stop: a szkenner leállítása. 7 Vissza/Újraszkennelés: megnyomásával az előző képernyőre léphet vissza. MEGJEGYZÉS: Amikor a több lap behúzásának visszaállítása opciót használja, ennek a gombnak a megnyomásával újraszkennelheti a dokumentumot. A-61837_hu június 3-9

27 Kész képernyő Amikor a szkenner be van kapcsolva és készen áll a szkennelésre, a Kész képernyő jelenik meg. Állapot terület Az Állapot területen az alábbi ikonok láthatók: Fogaskerék ikon* Jelzi, hogy alkalmazás felülbírálás van engedélyezve. Papír jelző* Papír jelző Dokumentum számláló Felhasználói számláló ikon Azt jelzi, hogy a dokumentumok a bemeneti emelőben vannak, és a szkenner a bemeneti emelőből olvas be. Jelzi, hogy nincs dokumentum a bemeneti emelőben. A szkennelt dokumentumok számát jelzi. Jelzi, hogy a felhasználói számláló látható a kijelzőn. Dokumentum számláló ikon* * Ezek az ikonok a fenti ábrán nem láthatók. Jelzi, hogy a dokumentum számláló látható a kijelzőn. Ez csak akkor jelenik meg, ha a számláló ki van kapcsolva A-61837_hu június

28 A Kész képernyő az alábbi opciók használatát teszi lehetővé: Az útvonal megtisztítása Emelő leengedése Felhasználói számláló visszaállítása Felhasználói számláló megjelenítése Kezelői napló Információk Diagnosztika Beállítások MEGJEGYZÉS: A kezelőpanel fel/le nyílgombjainak használatával jelenítheti meg az összes opciót. Jelzi, hogy az opció be van kapcsolva/engedélyezve van. Jelzi, hogy az opció ki van kapcsolva/le van tiltva. Megjelenít egy másik képernyőt. Útvonal törlése ez az opció használható minden dokumentum továbbításának törlésére. Emelő leengedése Ez az opció használható abban az esetben, ha a bemeneti emelőben további helyre van szükség dokumentumok hozzáadása érdekében a köteghez. A bemeneti emelő a legalacsonyabb állásba ereszkedik (500 lap). Felhasználói számláló törlése lehetővé teszi a felhasználói számláló nullázását (a dokumentum számlálót a szkennelő alkalmazásból kell törölni). Ez a funkció nem jelenik meg, ha a Felhasználói számláló megjelenítése nincs bekapcsolva vagy le van tiltva. Felhasználói számláló megjelenítése a felhasználói számláló megjelenítése a képernyőn. A kezelőpanel Kiválasztás gombjának megnyomásával engedélyezheti, illetve tilthatja le ezt az opciót. A Kész képernyő egyéb opciói további opciókat biztosítanak, ha kiválasztja azokat. Bővebb információért lásd a következő részt. A-61837_hu június 3-11

29 A kezelői napló megjelenítése A kezelői napló hibakód információkat biztosít, mint pl. a hiba előfordulásának időpontja, a hibakód és a hiba rövid leírása. A naplóban megjelenő üzenetek csak azok az üzenetek, amelyek a szkenner bekapcsolása után keletkeztek. Amikor a szkennert kikapcsolja, vagy az készenléti, illetve energiatakarékos üzemmódba kapcsol, a kezelőpanelen a kezelői napló törlésre kerül. Szkennerinformációk megjelenítése Az Információk képernyő a szkennerre vonatkozó információkat jeleníti meg (pl. firmware verziószám, szkenner sorozatszám, összes szkennelt oldalak száma stb.) A-61837_hu június

30 Diagnosztika A Diagnosztika funkció a következő beállításokat tartalmazza: Nyomtatási teszt Csak számláló Csak számláló - több lap behúzása Váltólap teszt UDDS kalibrálás Módosítások Az ezekre az opciókra vonatkozó bővebb információért lásd a következő szakaszokat. Nyomtatási teszt végrehajtása A nyomtatási teszt ellenőrzi, hogy az opcionális kiegészítő nyomtató festékfúvókái megfelelően működnek-e. 1. Válassza a Nyomtatási teszt lehetőséget. Megjelenik a Nyomtatási teszt képernyő. 2. Helyezzen egy üres papírlapot a bemeneti emelőre. 3. Nyomja meg az Indítás/Szünet gombot. A kimeneti tálcán lévő dokumentumon látható a nyomtatási teszt eredménye. 4. Vegye ki a dokumentumot a kimeneti tálcából, és ellenőrizze a tesztmintát. Ha a minta megfelelő, a készülék készen áll a használatra. A-61837_hu június 3-13

31 Ha a minta egyenetlen, ellenőrizze, hogy a tintapatron megfelelően van-e behelyezve, vagy előfordulhat, hogy meg kell tisztítani a nyomtatófejet a festékkazetta alján, illetve cserélnie kell a tintapatront. Elfogadható Nem elfogadható: egyenetlen minta MEGJEGYZÉS: A nyomtatófej tisztításához vegye ki a nyomtatókocsit, és törölje meg a nyomtatófejet egy enyhén nedves ronggyal. A tintapatron eltávolítására és cseréjére vonatkozó utasításokért lásd a 4. fejezet Dokumentum nyomtatás című részét. 5. A visszatéréshez a Diagnosztika képernyőre, nyomja meg a Stop gombot A-61837_hu június

32 Csak számláló Előfordulhat, hogy meg szeretné számolni a szkennerbe adagolt dokumentumokat anélkül, hogy ténylegesen beszkennelné azokat. MEGJEGYZÉS: Az oldalak úgy is számlálhatók, hogy nem csatlakoztat gazda számítógépet a szkennerre. 1. Válassza a Csak számlálás lehetőséget. Megjelenik a Csak számlálás tesztelés képernyő. 2. A számlálandó dokumentumokat helyezze a bemeneti emelőbe, és nyomja meg az Indítás/Szünet gombot. Miután a szkenner behúzta az összes dokumentumot, az Állapot területen megjelenik azok száma. 3. A visszatéréshez a Diagnosztika képernyőre, nyomja meg a Stop gombot. MEGJEGYZÉSEK: Ha megnyomja a Stop gombot, az adagoló és szállítóegység leáll. A csak számlálás teszt folytatható az Indítás gomb megnyomásával. A több lap behúzásának érzékelése csak számlálás üzemmódban nem működik. A-61837_hu június 3-15

33 Csak számláló - több lap behúzása A Csak számláló - több lap behúzása opció lehetővé teszi a dokumentumok szkennelés nélkül történő számlálását, de ha több lap behúzása történik, a szkenner leáll. 1. Válassza a Csak számláló- több lap behúzása opciót. Megjelenik a Csak számlálás tesztelés képernyő. 2. Helyezze a megszámolni kívánt dokumentumokat a bemeneti emelőre. Ha a dokumentumok számlálása közben a szkenner több lap behúzását érzékeli, a szkenner leáll. 3. A szkennelés újraindításához nyomja meg az Indítás/Szünet gombot. Miután a szkenner behúzta az összes dokumentumot, a képernyőn megjelenik azok száma. 4. A visszatéréshez a Diagnosztika képernyőre, nyomja meg a Stop gombot A-61837_hu június

34 Vezérlő teszt végrehajtása A vezérlő teszt használható annak ellenőrzésére, hogy a váltó lapokat a készülék érzékeli-e. 1. A Diagnosztika képernyőn válassza a Vezérlő teszt opciót. Megjelenik a Vezérlő teszt képernyő. 2. A vezérlőkkel ellátott dokumentumokat helyezze a bemeneti emelőbe, és nyomja meg az Indítás/Szünet gombot. A dokumentumok beszkennelése után a vezérlő teszt eredménye megjelenik a képernyőn. Az eredmények megjelenítik a szkenner által érzékelt váltólapok számát. 3. A visszatéréshez a Diagnosztika képernyőre, nyomja meg a Stop gombot. A-61837_hu június 3-17

35 UDDS kalibrálás végrehajtása Az UDDS kalibrálás használható a több lap behúzását ellenőrző ultrahangos dokumentum érzékelés kalibrálására. Az UDDS kalibrálására ritkán van szükség. A kalibrálást csak akkor kell elvégezni, ha adagolási vagy több lap behúzási probléma jelentkezik. 1. Válassza az UDDS kalibrálás opciót. Megjelenik az UDDS kalibrálás képernyő. 2. A készülék kéri, hogy fekvő tájolásban helyezzen egy A4-es g/m 2 súlyú vagy letter méretű 20 font súlyú papírt a bemeneti emelőbe. 3. Nyomja meg az Indítás/Szünet gombot. Megjelenik a kalibrálás eredménye. Módosítások Ez az opció csak szervizeléshez használható. Ezt az opciót csak akkor használja, ha erre a Kodak Alaris szervizszakember utasítást ad A-61837_hu június

36 Beállítások képernyő Felhasználói számláló A Beállítások képernyő csak azokat a szkenner beállításokat tartalmazza, amelyeket ritkán kell módosítani. Felhasználói számláló amikor be van kapcsolva, a készülék minden adagolt dokumentumot számlál, amíg nem törli az értéket. Automatikus emelő amikor be van kapcsolva, a bemeneti emelő automatikusan felemelkedik, ha papír kerül az üres bemeneti emelőre. Hangerő itt lehet megadni a szkenner figyelmeztetéseinek hangerejét: Ki, Alacsony, Közepes vagy Magas. Alkalmazás felülbírálások Az Alkalmazás felülbírálások képernyő lehetővé teszi a nyelv, a papírforrás, a szkennelés utáni elforgatás, az elakadás érzékelés és szkennelési sebesség opciók beállítását. Az Alkalmazás felülbírálások képernyőről elért legtöbb képernyő alkalmazás beállítási opciót biztosít. Az Alkalmazás beállítások az alapértelmezett opció, és jelzi, hogy a szkenner a szkennelő alkalmazás által megadott beállításokat használja. Összes beállítás visszaállítása ennek az opciónak a kiválasztásával állíthatja vissza a beállításokat a szkenner alapértelmezett beállításaira. A Felhasználói számláló opció lehetővé teszi annak nyomon követését, hogy egy nap vagy egy óra alatt, illetve egy kötegben hány oldal került beszkennelésre. Ha az egyes szkennelési feladtatok során manuálisan számlálja az oldalakat, ez az opció lehetővé teszi a manuális számlálás kiiktatását. Ha ez az opció be van kapcsolva, a számláló 0 értékről minden egyes adagolt dokumentum esetén eggyel nő. Ez a számláló bármikor törölhető, ha a Kész képernyőn a Felhasználói számláló visszaállítása opciót választja. Ha a Felhasználói számláló be van kapcsolva, a Felhasználói számláló megjelenítése és a Felhasználói számláló törlése lehetőség is megjelenik a Kész képernyőn. Ha a Kész képernyőn a Felhasználói számláló megjelenítése lehetőséget választja, a felhasználói számláló ikon mellett. megjelenik a számlálóérték Ha a Felhasználói számláló ki van kapcsolva, a Felhasználói számláló megjelenítése és a Felhasználói számláló törlése lehetőség nem áll rendelkezésre akész képernyőn. Az Állapot területen csak a dokumentum számláló érték jelenik meg. A-61837_hu június 3-19

37 Automatikus emelő Ha ez az opció be van kapcsolva, a bemeneti emelő automatikusan felemelkedik az adagolási állásba, ha papír kerül az üres bemeneti emelőre. 1. A Beállítások képernyőn válassza az Automatikus emelő opciót. 2. Válassza a Ki vagy a Be lehetőséget. 3. Nyomja meg a Kiválasztás gombot, majd a Vissza (X) megnyomásával lépjen vissza a Beállítások képernyőre. A hangerő módosítása A Hangerő képernyő lehetővé teszi a szkenner által, különböző állapotok érzékelésekor kiadott hangok hangerejének módosítását. A lehetőségek a következők: Magas (leghangosabb), Közepes, Alacsony (leghalkabb) vagy Ki (nincs hang). Az alapértelmezett érték a Ki. 1. A Beállítások képernyőn válassza a Hangerő opciót. 2. Válassza ki a kívánt Hangerő opciót. 3. Nyomja meg a Kiválasztás gombot, majd a Vissza (X) megnyomásával lépjen vissza a Beállítások képernyőre A-61837_hu június

38 Alkalmazás felülbírálások A nyelv kiválasztása Az Alkalmazás felülbírálások opció lehetővé teszi a szkennelési feladat nyelv, papírforrás, szkennelés utáni elforgatás, elakadás érzékelés opcióinak beállítását. A felülbírálások érvényben maradnak és a szkennelő alkalmazás minden egyéb beállításával szemben előnyt élveznek. Például, ha az alkalmazás beállítása 100 lap szkennelése a bemeneti emelőből, a papírforrás átállítható 250 lapra; vagy ha az alkalmazás beállítása Automatikus - alapérték 90, a szkennelés utáni elforgatás átállítható Automatikus - alapérték 180 opcióra. A Kodak i4x50 szkenner kijelzője számos nyelvet támogat. Válassza ki a nyelvet, amelyen a kezelőpanel információi megjelenjenek. MEGJEGYZÉS: A nyelv kiválasztásakor az Alkalmazás beállítások opció a szkenner kijelzőjének nyelvét automatikusan a gazda számítógépen használt nyelvre állítja. 1. A nyelvi beállítások eléréséhez a Beállítások képernyőn válassza az Alkalmazás felülbírálások lehetőséget. 2. A Nyelv opció kiválasztásával jelenítse meg a Nyelvek képernyőt. 3. Válassza ki a kívánt nyelvet. 4. Nyomja meg a Kiválasztás gombot, majd a Vissza (X) megnyomásával lépjen vissza az Alkalmazás felülbírálások képernyőre. A-61837_hu június 3-21

39 Papírforrás kiválasztása A Papírforrás opció lehetővé teszi a bemeneti emelő magasságának kiválasztását. 1. A papírforrás beállítások eléréséhez a Beállítások képernyőn válassza az Alkalmazás felülbírálások lehetőséget. 2. Az Alkalmazás felülbírálások képernyőn válassza a Papírforrás opciót. 3. Válasszon egyet az alábbi lehetőségek közül: Dokumentumadagoló: a bemeneti emelő a legfelső pozícióban van. 100 lap 250 lap 500 lap MEGJEGYZÉS: A fenti lehetőségek leírásáért lásd a TWAIN és ISIS illesztőprogramok Kodak i4x50 szkennerek szkennelési beállítás útmutatóját. 4. Nyomja meg a Kiválasztás gombot, majd a Vissza (X) megnyomásával lépjen vissza az Alkalmazás felülbírálások képernyőre A-61837_hu június

40 Szkennelés utáni elforgatás beállítása A Szkennelés utáni elforgatás opció segítségével a szkennelés után az elektronikus képen alkalmazandó bármely elforgatás kiválasztható. 1. A szkennelés utáni elforgatás beállítások eléréséhez a Beállítások képernyőn válassza az Alkalmazás felülbírálások lehetőséget. 2. Az Alkalmazás felülbírálások képernyőn válassza a Szkennelés utáni elforgatás opciót. 3. Válasszon egyet az alábbi lehetőségek közül: (nincs) Automatikus Automatikus - alapérték 90 Automatikus - alapérték 180 Automatikus - alapérték , 180, 270 fok MEGJEGYZÉS: A fenti lehetőségek leírásáért lásd a TWAIN és ISIS illesztőprogramok Kodak i4x50 szkennerek szkennelési beállítás útmutatóját. 4. Nyomja meg a Kiválasztás gombot, majd a Vissza (X) megnyomásával lépjen vissza az Alkalmazás felülbírálások képernyőre. A-61837_hu június 3-23

41 Elakadás érzékelés beállítása Ez az opció a szkenner több elakadás érzékelési funkciójának kombinációját biztosítja, beleértve az elakadás érzékelés érzékenységének és az intelligens dokumentumvédelemnek a beállítását, ami meghatározza, hogy a szkenner mekkora érzékenységgel érzékelje az elakadt dokumentumokat. 1. Az elakadás érzékelési beállítások eléréséhez a Beállítások képernyőn válassza az Alkalmazás felülbírálások lehetőséget. 2. Az Alkalmazás felülbírálások képernyőn válassza az Elakadás érzékelés opciót. 3. Válasszon egyet az alábbi elakadás érzékelési opciók közül: Ha az Alacsony, Közepes vagy Magas opció van kiválasztva, az elakadás érzékelés az interaktív elakadás funkcióval kerül engedélyezésre, és mindhárom érzékelő bekapcsol. Az intelligens dokumentumvédelem szintén bekapcsol. (nincs) Alacsony Közepes Magas 4. Nyomja meg a Kiválasztás gombot, majd a Vissza (X) megnyomásával lépjen vissza az Alkalmazás felülbírálások képernyőre A-61837_hu június

42 A szkennelési sebesség beállítása A Sebesség opció olyan menüopciókat biztosít, amelyek segítségével beállítható az oldalak szkennelési sebessége. 1. A sebesség beállítások eléréséhez a Beállítások képernyőn válassza az Alkalmazás felülbírálások lehetőséget. 2. Az Alkalmazás felülbírálások képernyőn válassza a Sebesség opciót. 3. Válasszon egyet a sebesség opciók közül. Adagoló beállítás: lehetővé teszi a szkenner adagolási sebességének igény szerinti beállítását. A -1 és -9 (leglassabb) értékek közül választva állíthatja be az oldalak szkennerbe történő adagolásának sebességét. Ez a beállítás nem befolyásolja a szkenner továbbítási sebességét. A-61837_hu június 3-25
