2 SYSDRIVE CIMR-E7Z Műszaki adatok, típusválaszték Frekvenciaváltó típusa CIMR-E7Z 40P4 40P7 41P5 42P2 43P7 44P0 45P5 Csatlakoztatható motorteljesítmény [kw] 0,4 0,75 1,5 2,2 3,7 4 5,5 Kimeneti Névleges teljesítmény [kv] 1,4 1,6 2,8 4 5,8 6,6 9,5 karakterisztik Névleges áram [] 1,8 2,1 3,7 5,3 7,6 8,7 12,5 a Névleges feszültség Háromfázisú V (a bemeneti feszültségnek megfelelően) Maximális frekvencia 120 Hz (a beállításnak megfelelően) Táplálás Névleges feszültség, frekvencia Háromfázisú V, 50/60 Hz Megengedett feszültségingadozás - 15 % 10 % Megengedett ± 5 % frekvenciaingadozás Névleges veszteségi teljesítmény [W] Saját hűtőventilátor -- Beépítve Vezérlési jellemzők Vezérlési mód Impulzus-szélesség modulált szinusz hullám (feszültség/frekvencia vezérlés) Sebességszabályozási 1:40 tartomány Sebességtartás pontossága ± 2 3 % (25 ± 10 C) Frekvenciapontosság Digitális parancs esetén: ± 0,01 % ( C) nalóg parancs estén: ± 0,1 % (25 ± 10 C) Frekvenciafelbontás Digitális parancs esetén: 0,01 Hz nalóg parancs esetén: 0,05 Hz (50 Hz max. kimenő frekvenciánál) Túlterhelhetőség névleges kimeneti áram 120 %-a 1 percig. nalóg bemeneti jel 0 10 VDC, 4 20 Ma Felfutási/lefutási idő s (4 db felfutási idő és 4 db lefutási idő adható meg egymástól függetlenül.) Fékezési nyomaték motor névleges nyomatékának kb. 20 %-a. Feszültség/frekvencia karakterisztika Programban beállítható előre meghatározott minták alapján vagy egyedileg. Védelmi Motor túlterhelés-védelem Elektronikus termikus túlterhelés-védelem. funkciók Pillanatnyi túláram védelem Lekapcsolja a motort a névleges kimenő áram kb. 200 %-ánál. Túláram védelem 1 percen belül lekapcsolja a motort a névleges kimenő áram kb. 120 %-ánál. Túlfeszültség védelem Lekapcsolja a motort, ha a főáramkör egyenfeszültségű oldalán a feszültség meghaladja a 820 V-ot. Feszültségcsökkenési védelem Lekapcsolja a motort, ha a főáramkör egyenfeszültségű oldalán a feszültség 380 V alá csökken. Pillanatnyi feszültségkimaradás működés leáll, ha a feszültség-kimaradás ideje meghaladja a 15msot. működés folytatódik, ha folyamatos működés van beállítva, és a feszültség-kimaradás nem hosszabb a beállított nél (max. 2 s). Hűtőborda túlmelegedés Hőfokkapcsolóval védve. Átbillenés elleni védelem Felfutás, állandó fordulat és lefutás (fékezés) alatt. Földzárlat védelem Elektronikusan biztosítva. Leáll a névleges kimenő áram 50 %-ánál. Tápfeszültség jelzés feszültségellenőrző LED világít, míg a főáramkör egyenfeszültségű Környezeti feltételek Elhelyezés oldalán a feszültség 50 V alá nem csökken. Beltérben, korrozív gázoktól, olaj és fém szennyeződéstől mentes környezetben max m magasságban. Működési hőmérséklet C Páratartalom Max. 95 % páralecsapódás mentesen. Tárolási hőmérséklet C Rezgésállóság 1 g Hz között, 0,2 g Hz között. Védettség IP20 1

3 SYSDRIVE CIMR-E7Z Frekvenciaváltó típusa CIMR-E7Z 47P Csatlakoztatható motorteljesítmény [kw] 7, , Kimeneti Névleges teljesítmény [kv] karakterisztik Névleges áram [] a Névleges feszültség Háromfázisú V (a bemeneti feszültségnek megfelelően) Maximális frekvencia 120 Hz (a beállításnak megfelelően) Táplálás Névleges feszültség, frekvencia Háromfázisú V, 50/60 Hz Megengedett feszültségingadozás - 15 % 10 % Megengedett ± 5 % frekvenciaingadozás Névleges veszteségi teljesítmény [W] Saját hűtőventilátor Beépítve Vezérlési jellemzők Vezérlési mód Impulzus-szélesség modulált szinusz hullám (feszültség/frekvencia vezérlés) Sebességszabályozási 1:40 tartomány Sebességtartás pontossága ± 2 3 % (25 ± 10 C) Frekvenciapontosság Digitális parancs esetén: ± 0,01 % ( C) nalóg parancs estén: ± 0,1 % (25 ± 10 C) Frekvenciafelbontás Digitális parancs esetén: 0,01 Hz nalóg parancs esetén: 0,05 Hz (50 Hz max. kimenő frekvenciánál) Túlterhelhetőség névleges kimeneti áram 120 %-a 1 percig. nalóg bemeneti jel 0 10 VDC, 4 20 Ma Felfutási/lefutási idő s (4 db felfutási idő és 4 db lefutási idő adható meg egymástól függetlenül.) Fékezési nyomaték motor névleges nyomatékának kb. 20 %-a. Feszültség/frekvencia karakterisztika Programban beállítható előre meghatározott minták alapján vagy egyedileg. Védelmi Motor túlterhelés-védelem Elektronikus termikus túlterhelés-védelem. funkciók Pillanatnyi túláram védelem Lekapcsolja a motort a névleges kimenő áram kb. 200 %-ánál. Túláram védelem 1 percen belül lekapcsolja a motort a névleges kimenő áram kb. 120 %-ánál. Túlfeszültség védelem Lekapcsolja a motort, ha a főáramkör egyenfeszültségű oldalán a feszültség meghaladja a 820 V-ot. Feszültségcsökkenési védelem Lekapcsolja a motort, ha a főáramkör egyenfeszültségű oldalán a feszültség 380 V alá csökken. Pillanatnyi feszültségkimaradás működés leáll, ha a feszültség-kimaradás ideje meghaladja a 15msot. működés folytatódik, ha folyamatos működés van beállítva, és a feszültség-kimaradás nem hosszabb a beállított nél (max. 2 s). Hűtőborda túlmelegedés Hőfokkapcsolóval védve. Átbillenés elleni védelem Felfutás, állandó fordulat és lefutás (fékezés) alatt. Földzárlat védelem Elektronikusan biztosítva. Leáll a névleges kimenő áram 50 %-ánál. Tápfeszültség jelzés feszültségellenőrző LED világít, míg a főáramkör egyenfeszültségű Környezeti feltételek oldalán a feszültség 50 V alá nem csökken. Elhelyezés Beltérben, korrozív gázoktól, olaj és fém szennyeződéstől mentes környezetben max m magasságban. Működési hőmérséklet C C Páratartalom Max. 95 % páralecsapódás mentesen. Tárolási hőmérséklet C Rezgésállóság 1 g Hz között, 0,2 g Hz között. Védettség IP20 IP00 2

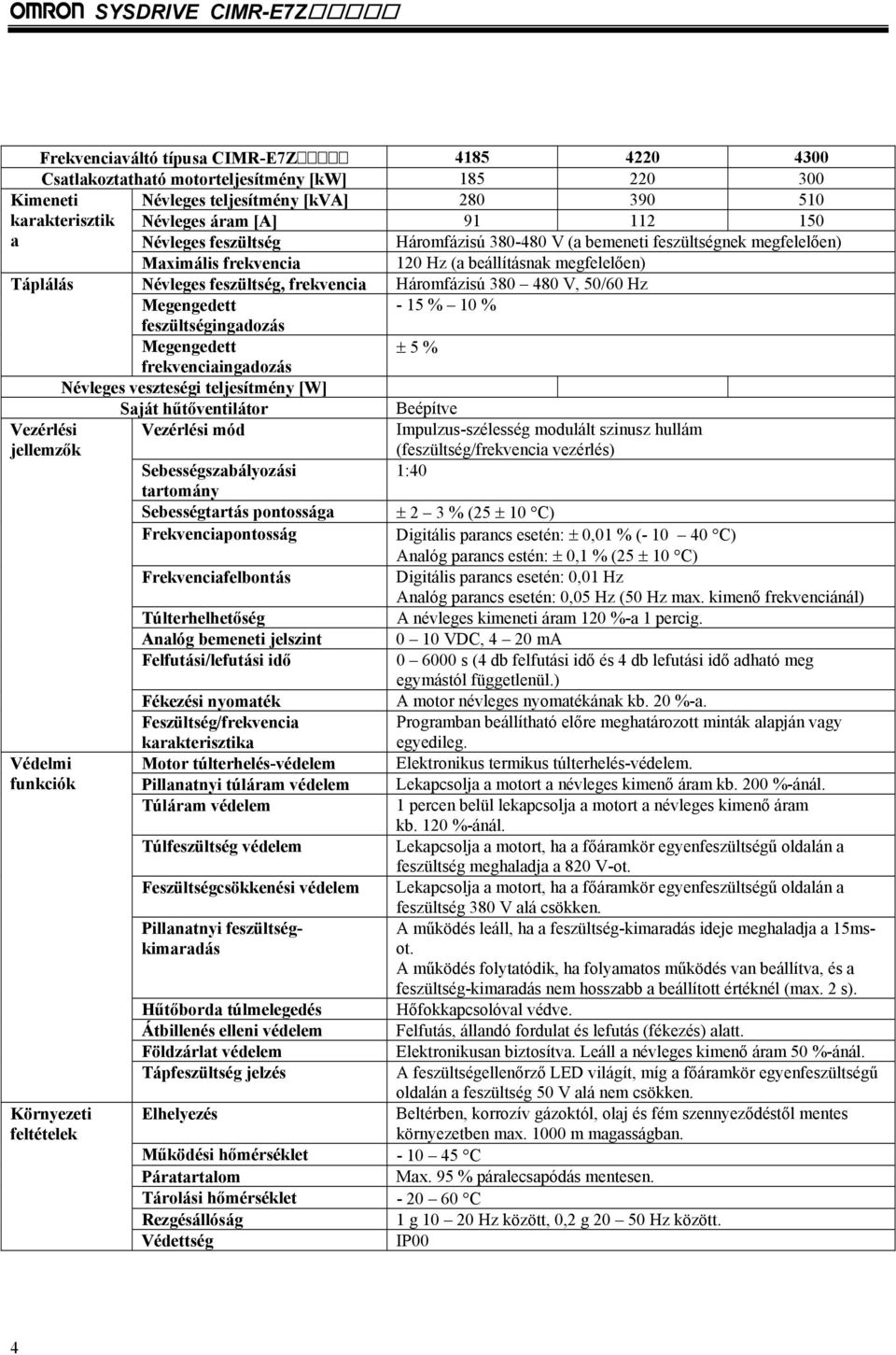

4 SYSDRIVE CIMR-E7Z Frekvenciaváltó típusa CIMR-E7Z Csatlakoztatható motorteljesítmény [kw] Kimeneti Névleges teljesítmény [kv] karakterisztik Névleges áram [] a Névleges feszültség Háromfázisú V (a bemeneti feszültségnek megfelelően) Maximális frekvencia 120 Hz (a beállításnak megfelelően) Táplálás Névleges feszültség, frekvencia Háromfázisú V, 50/60 Hz Megengedett feszültségingadozás - 15 % 10 % Megengedett ± 5 % frekvenciaingadozás Névleges veszteségi teljesítmény [W] Saját hűtőventilátor Beépítve Vezérlési jellemzők Vezérlési mód Impulzus-szélesség modulált szinusz hullám (feszültség/frekvencia vezérlés) Sebességszabályozási 1:40 tartomány Sebességtartás pontossága ± 2 3 % (25 ± 10 C) Frekvenciapontosság Digitális parancs esetén: ± 0,01 % ( C) nalóg parancs estén: ± 0,1 % (25 ± 10 C) Frekvenciafelbontás Digitális parancs esetén: 0,01 Hz nalóg parancs esetén: 0,05 Hz (50 Hz max. kimenő frekvenciánál) Túlterhelhetőség névleges kimeneti áram 120 %-a 1 percig. nalóg bemeneti jel 0 10 VDC, 4 20 m Felfutási/lefutási idő s (4 db felfutási idő és 4 db lefutási idő adható meg egymástól függetlenül.) Fékezési nyomaték motor névleges nyomatékának kb. 20 %-a. Feszültség/frekvencia karakterisztika Programban beállítható előre meghatározott minták alapján vagy egyedileg. Védelmi Motor túlterhelés-védelem Elektronikus termikus túlterhelés-védelem. funkciók Pillanatnyi túláram védelem Lekapcsolja a motort a névleges kimenő áram kb. 200 %-ánál. Túláram védelem 1 percen belül lekapcsolja a motort a névleges kimenő áram kb. 120 %-ánál. Túlfeszültség védelem Lekapcsolja a motort, ha a főáramkör egyenfeszültségű oldalán a feszültség meghaladja a 820 V-ot. Feszültségcsökkenési védelem Lekapcsolja a motort, ha a főáramkör egyenfeszültségű oldalán a feszültség 380 V alá csökken. Pillanatnyi feszültségkimaradás működés leáll, ha a feszültség-kimaradás ideje meghaladja a 15msot. működés folytatódik, ha folyamatos működés van beállítva, és a feszültség-kimaradás nem hosszabb a beállított nél (max. 2 s). Hűtőborda túlmelegedés Hőfokkapcsolóval védve. Átbillenés elleni védelem Felfutás, állandó fordulat és lefutás (fékezés) alatt. Földzárlat védelem Elektronikusan biztosítva. Leáll a névleges kimenő áram 50 %-ánál. Tápfeszültség jelzés feszültségellenőrző LED világít, míg a főáramkör egyenfeszültségű Környezeti feltételek Elhelyezés oldalán a feszültség 50 V alá nem csökken. Beltérben, korrozív gázoktól, olaj és fém szennyeződéstől mentes környezetben max m magasságban. Működési hőmérséklet C Páratartalom Max. 95 % páralecsapódás mentesen. Tárolási hőmérséklet C Rezgésállóság 1 g Hz között, 0,2 g Hz között. Védettség IP00 3

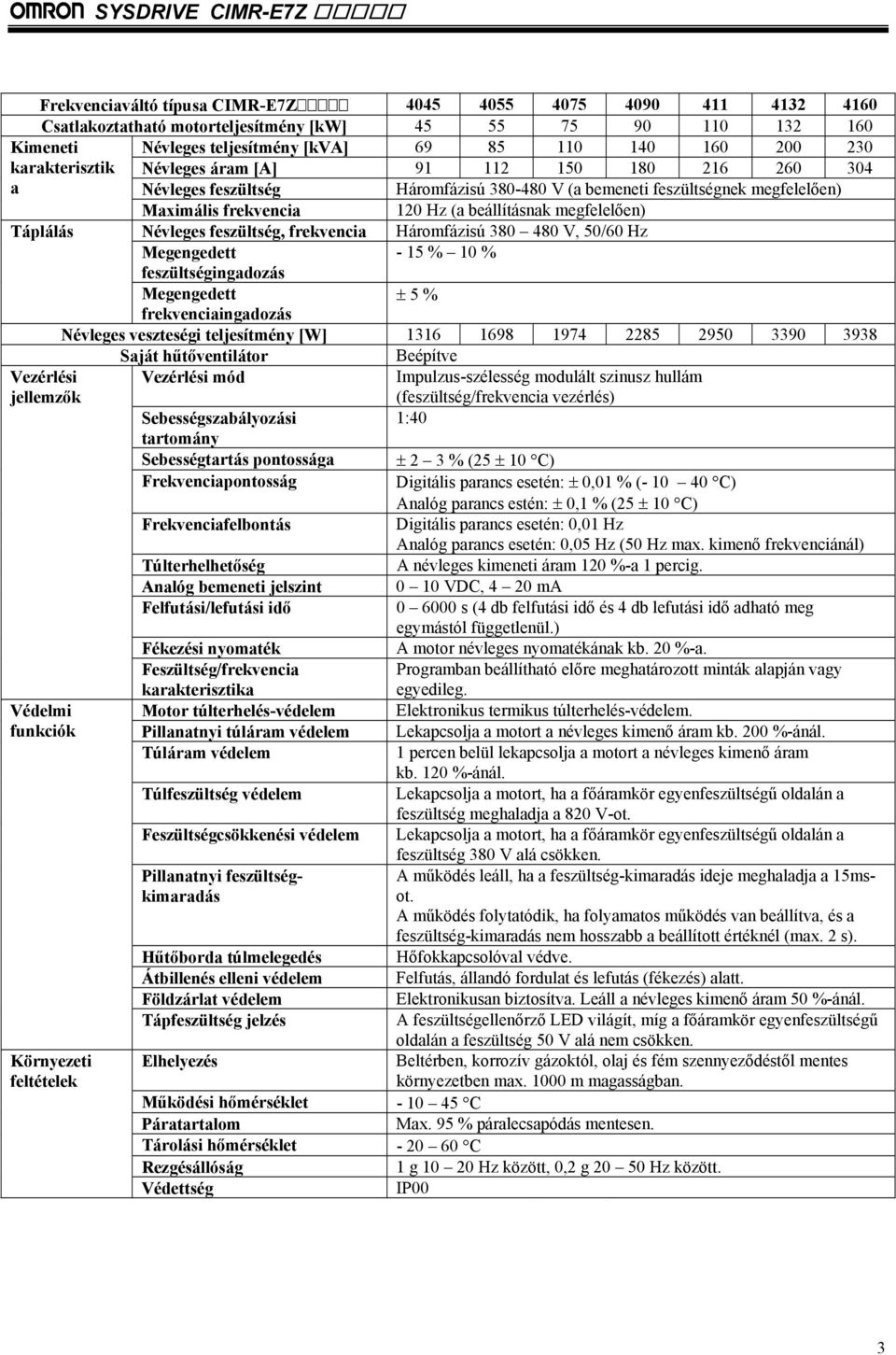

5 SYSDRIVE CIMR-E7Z Frekvenciaváltó típusa CIMR-E7Z Csatlakoztatható motorteljesítmény [kw] Kimeneti Névleges teljesítmény [kv] karakterisztik Névleges áram [] a Névleges feszültség Háromfázisú V (a bemeneti feszültségnek megfelelően) Maximális frekvencia 120 Hz (a beállításnak megfelelően) Táplálás Névleges feszültség, frekvencia Háromfázisú V, 50/60 Hz Megengedett feszültségingadozás - 15 % 10 % Megengedett ± 5 % frekvenciaingadozás Névleges veszteségi teljesítmény [W] Saját hűtőventilátor Beépítve Vezérlési jellemzők Vezérlési mód Impulzus-szélesség modulált szinusz hullám (feszültség/frekvencia vezérlés) Sebességszabályozási 1:40 tartomány Sebességtartás pontossága ± 2 3 % (25 ± 10 C) Frekvenciapontosság Digitális parancs esetén: ± 0,01 % ( C) nalóg parancs estén: ± 0,1 % (25 ± 10 C) Frekvenciafelbontás Digitális parancs esetén: 0,01 Hz nalóg parancs esetén: 0,05 Hz (50 Hz max. kimenő frekvenciánál) Túlterhelhetőség névleges kimeneti áram 120 %-a 1 percig. nalóg bemeneti jel 0 10 VDC, 4 20 m Felfutási/lefutási idő s (4 db felfutási idő és 4 db lefutási idő adható meg egymástól függetlenül.) Fékezési nyomaték motor névleges nyomatékának kb. 20 %-a. Feszültség/frekvencia karakterisztika Programban beállítható előre meghatározott minták alapján vagy egyedileg. Védelmi Motor túlterhelés-védelem Elektronikus termikus túlterhelés-védelem. funkciók Pillanatnyi túláram védelem Lekapcsolja a motort a névleges kimenő áram kb. 200 %-ánál. Túláram védelem 1 percen belül lekapcsolja a motort a névleges kimenő áram kb. 120 %-ánál. Túlfeszültség védelem Lekapcsolja a motort, ha a főáramkör egyenfeszültségű oldalán a feszültség meghaladja a 820 V-ot. Feszültségcsökkenési védelem Lekapcsolja a motort, ha a főáramkör egyenfeszültségű oldalán a feszültség 380 V alá csökken. Pillanatnyi feszültségkimaradás működés leáll, ha a feszültség-kimaradás ideje meghaladja a 15msot. működés folytatódik, ha folyamatos működés van beállítva, és a feszültség-kimaradás nem hosszabb a beállított nél (max. 2 s). Hűtőborda túlmelegedés Hőfokkapcsolóval védve. Átbillenés elleni védelem Felfutás, állandó fordulat és lefutás (fékezés) alatt. Földzárlat védelem Elektronikusan biztosítva. Leáll a névleges kimenő áram 50 %-ánál. Tápfeszültség jelzés feszültségellenőrző LED világít, míg a főáramkör egyenfeszültségű Környezeti feltételek Elhelyezés oldalán a feszültség 50 V alá nem csökken. Beltérben, korrozív gázoktól, olaj és fém szennyeződéstől mentes környezetben max m magasságban. Működési hőmérséklet C Páratartalom Max. 95 % páralecsapódás mentesen. Tárolási hőmérséklet C Rezgésállóság 1 g Hz között, 0,2 g Hz között. Védettség IP00 4

6 SYSDRIVE CIMR-E7Z Méretek 0,4 18,5 kw (CIMR-E7Z40P4 CIMR-E7Z4018) Típus Méretek [mm] Töme g CIMR-E7Z- W H D W1 H0 H1 H2 H3 D1 t1 d [kg] 40P4, 40P7, 41P5, 42P M5 3 42P2, 43P7, 44P0, 45P M5 4 47P5, ,5 0 65, 2,3 M , , ,3 M6 10 5

7 SYSDRIVE CIMR-E7Z kw (CIMR-E7Z4022 CIMR-E7Z4550) Típus Méretek [mm] Tömeg CIMR-E7Z W0 W H D W1 H1 H2 D1 t1 d [kg] 4 22, , ,3 M , 4050, B , ,3 M6 40 6

8 SYSDRIVE CIMR-E7Z kw (CIMR-E7Z4075 CIMR-E7Z4160) Típus Méretek [mm] Tömeg CIMR-E7Z W0 W H D W1 H1 H2 D1 t1 d [kg] ,2 M ,2 M ,5 M ,5 M ,5 M

9 SYSDRIVE CIMR-E7Z Csatlakozókapcsok és bekötés frekvenciaváltó bekötésekor ügyelni kell az alábbiakra: z áramütés elkerülése érdekében a betápkábel bekötése előtt a hálózatot feszültségmentesíteni kell. bekötéseket csak az arra kijelölt, szakképzett személy végezheti el. Fokozottan ügyelni kell a földelés helyes bekötésére. Bekapcsolás előtt győződjön meg arról, hogy a tápfeszültség a frekvenciaváltó számára előírt korlátok között van! Ne csatlakoztassa a frekvenciaváltó kimenetére a hálózati feszültséget! Csak abban az esetben helyezze üzembe a frekvenciaváltót, ha meggyőződött arról, hogy minden esetben biztosított a vészleállás lehetősége! fenti utasítások be nem tartása áramütéshez, tűz keletkezéséhez valamint a frekvenciaváltó meghibásodásához vezethet. főáramkör csatlakozókapcsai Csatlakozó R/L1 S/L2 T/L3 R1/L11 S1/L21 T1/L31 U/T1 V/T2 W/T3 1 2 CIMR-E7Z 40P Főáramkör betáplálás Főáramkör betáplálás 3 fázis V, 50/60 Hz 3 fázis V, 50/60 Hz (R-R1, S-S1, T-T1 kapcsok gyárilag összekötve) -- Főáramkör egyenfeszültségű betáplálása ( 1 - ) 3 -- Főáramkör kimenet (motor csatlakoztatása) 3 fázis V, maximum 400 Hz Főáramkör egyenfeszültségű betáplálása ( 1- ) Külső fékező egység (fékchopper) csatlakoztatása ( 3 - ) 8

10 SYSDRIVE CIMR-E7Z vezérlőáramkör csatlakozókapcsai Csatlakoz Bemeneti csatlakozók Leírás Jel ó Funkció beállítás S1 Futásparancs előre irányban (zárt állapotban) Galvanikusan S2 Futásparancs hátra irányban (zárt állapotban) leválasztott, S3 Multifunkciós Külső hibabemenet (zárt állapotban) optocsatolt bemenet S4 digitális Hibatörlés (zárt állapotban) (24 VDC, 8 m) S5 bemenetek Frekvencia alapjel kiválasztás 1 (zárt állapotban) S6 Frekvencia alapjel kiválasztás 2 (zárt állapotban) S7 Kúszómeneti frekvencia alapjel kiválasztás SC Digitális bemenetek közös pontja -- SP Belső tápfeszültség kimenet a digitális bemenetekhez +24 VDC ± 20 % SN (SP: 24 V, SN: 0 V) 1 Frekvencia alapjel bemenet 0 10 VDC (20 kω) 2 Multifunkciós analóg bemenet nalóg frekvencia alapjel kompenzálás (hozzáadódik 1-hez) 4 20 m (250 Ω) 0 10 VDC (20 kω) C nalóg bemenetek közös pontja -- +V Belső tápfeszültség kimenet az analóg bemenetekhez +15 VDC, 20 m -V használt -15 VDC, 20 m E (G) Földelő csatlakozás, jelvezetékek árnyékolásának csatlakozópontja -- Csatlakoz Kimeneti csatlakozók Leírás Jel ó Funkció beállítás M Hibajelzés (zárt állapotban) Relé-kontaktus MB Hibajelzés (nyitott állapotban) 250 VC, 1 MC Hibajelző kimenetek közös pontja 30 VDC, 1 M1 Multifunkciós Futásjelzés (zárt állapotban) M2 M3 M4 digitális kimenetek Nullsebesség kimenő frekvencia a b2-01 paraméter e alatt (zárt állapotban) FM Multifunkciós Kimenő frekvencia 0 ±10 VDC, 2 m M analóg kimenetek Kimenő áram C nalóg kimenetek közös pontja -- kommunikációs vonal csatlakozói Csatlakoz Kommunikációs felület ó R+ Vétel + RS 422/485 kommunikációs felület R- Vétel - Modbus kommunikációs protokoll S+ dás + S- dás - IG Földelő csatlakozás, jelvezetékek árnyékolásának csatlakozópontja 9

11 SYSDRIVE CIMR-E7Z frekvenciaváltó bekötése 3 fázis V, 50/60 Hz CIMR E7Z Futásparancs Futásparancs hátra Multifunkciós digitális bemenetek Multifunkciós analóg kimenetek Hibajelző kimenet nalóg bemenetek Multifunkciós digitális Multifunkciós digitális RS-422/485 kommunikáció 10

12 SYSDRIVE CIMR-E7Z programozó-konzol és használata Programozó-konzol LED kijelzővel Üzemállapot jelző LED-ek FWD: a motor előre irányba forog REV: a motor hátra irányba forog SEQ: a frekvenciaváltó a futásparancsot a vezérlő sorkapcsokon keresztül várja/kapja REF: a frekvenciaváltó az alapjelet a vezérlő sorkapcsokon keresztül várja/kapja LRM: a frekvenciaváltó hibát érzékel datkijelző (LED) Üzemmód jelző LED-ek DRIVE: futás QUICK: gyors programozás/üzembehelyezés DV: teljes paraméter hozzáférés VERIFY: gyári beállítástól különböző paraméterek UTO TUNING: autotuning Nyomógombok Programozó-konzol LCD kijelzővel (opcionális) Üzemállapot jelző LED-ek FWD: a motor előre irányba forog REV: a motor hátra irányba forog SEQ: a frekvenciaváltó a futásparancsot a vezérlő sorkapcsokon keresztül várja REF: a frekvenciaváltó az alapjelet a vezérlő sorkapcsokon keresztül várja LRM: a frekvenciaváltó hibát érzékel datkijelző (LCD) Nyomógombok 11

13 Nyomógombok SYSDRIVE CIMR-E7Z Nyomógomb Leírás LOCL/REMOTE nyomógomb Átkapcsolás távvezérlésről (REMOTE) helyi vezérlésre (LOCL). Helyi vezérlés esetén a motor csak a programozó-konzolról indítható. Menü nyomógomb ESC nyomógomb JOG nyomógomb Átkapcsolás a DRIVE, QUICK, DV, VERIFY illetve UTO TUNING üzemmód (menüpont) között. Kilépés az aktuális menüpontból. Visszatérés az utoljára tárolt re (paraméterállítás közben). Kúszómenet (JOG) aktiválása. FWD/REV nyomógomb Helyi választó / RESET nyomógomb Növelő nyomógomb Csökkentő nyomógomb Enter nyomógomb RUN nyomógomb STOP nyomógomb Forgásirányváltás helyi vezérlés esetén. Átlépés magasabb helyi ről alacsonyabbra (paraméterállítás közben). Hibaüzenet törlése (RESET). Állítandó/monitorozandó paraméter kikeresése. Értéknövelés (paraméterállítás közben). Állítandó/monitorozandó paraméter kikeresése. Értékcsökkentés (paraméterállítás közben). Belépés a kiválasztott menüpontba. Belépés a kiválasztott paraméterbe. Érték tárolása (paraméterállítás közben). Motor indítása a kiválasztott forgásirányban helyi vezérlés esetén. Motor megállítása (minden esetben). 12

14 lista SYSDRIVE CIMR-E7Z gyors programozás/üzembehelyezés (QUICK MODE) paraméterei Megjegyzés: sorszáma oszlop zárójeles ei az adott paraméter hexadecimális Modbus címét jelölik. Leírás oszlop szögletes zárójeles szövegei az opcionális LCD programozó-konzolon megjelenő paraméter-megnevezést mutatják. Paraméte r sorszáma b1-01 (180) b1-02 (181) b1-03 (182) C1-01 (200) C1-02 (201) C6-02 (224) d1-01 (280) d1-02 (281) d1-03 (282) d1-04 (283) d1-17 (292) E1-01 (300) E1-03 (302) E1-04 (303) Leírás Beállítási tartomány beállítás Frekvencia alapjel kiválasztása (távvezérelt üzemmódban) [Reference Source] 0: Programozó-konzolról 1: nalóg bemenetről 2: RS-422/485 soros kommunikációs felületről 3: Opcionális bemeneti kártyáról 0: Programozó-konzolról 1: Digitális bemenetről 2: RS-422/485 soros kommunikációs felületről Működtetési mód kiválasztása futás parancs (távvezérelt üzemmódban) [Run Source] 3: Opcionális bemeneti kártyáról leállási mód kiválasztása [Stopping Method] Felfutási idő 1 [ccel Time 1] Lefutási idő 1 [Decel Time 1] Vivőfrekvencia [Carrier-FreqSel] 1. frekvencia alapjel [Reference 1] 2. frekvencia alapjel [Reference 2] 3. frekvencia alapjel [Reference 3] 4. frekvencia alapjel [Reference 4] Kúszómenet alapjel frekvencia [Jog Reference] Tápfeszültség Feszültség/frekvencia jelleggörbe kiválasztása [V/F Selection] Maximális kimeneti frekvencia (FMX) [Max Frequency] 0: Sebességcsökkentéssel a megadott lefutási idő szerint 1: Szabad kifutással 2: Egyenáramú fékezéssel ( szabad kifutásnál gyorsabb megállást eredményez, visszatáplálás nélkül.) 3: Szabad kifutással, időzítéssel (Újraindítás csak a lefutási idő letelte után lehetséges.) Beállítható 0 s-tól 6000 s-ig Beállítási egység: 0,1 s Beállítható 0 s-tól 6000 s-ig Beállítási egység: 0,1 s 1: 2 khz 2: 5 khz 3: 8 khz 4: 10 khz 5: 12,5 khz 6: 15 khz F: Egyedi, a felhasználó által definiált karakterisztika Beállítható 0 Hz-től az E1-04-ben megadott ig Beállítási egység: 0,01 Hz (o1-03 étől függően) Beállítható 0 Hz-től az E1-04-ben megadott ig Beállítási egység: 0,01 Hz (o1-03 étől függően) Beállítható 0 Hz-től az E1-04-ben megadott ig Beállítási egység: 0,01 Hz (o1-03 étől függően) Beállítható 0 Hz-től az E1-04-ben megadott ig Beállítási egység: 0,01 Hz (o1-03 étől függően) Beállítható 0 Hz-től az E1-04-ben megadott ig Beállítási egység: 0,01 Hz (o1-03 étől függően) Beállítható 310 V-tól 510 V-ig Beállítási egység: 1 V 0 D: lag programozott karakterisztikák F: Egyedi, a felhasználó által definiált karakterisztika Beállítható 0 Hz-től 120 Hz-ig Beállítási egység: 0,1 Hz s 10 s 0 Hz 0 Hz 0 Hz 0 Hz 6 Hz 400 V F 50 Hz 13

15 SYSDRIVE CIMR-E7Z Paraméte r sorszáma E1-05 (304) E1-06 (305) E1-09 (308) E2-01 (30E) H4-02 (41E) H4-05 (421) L1-01 (480) L3-04 (492) Leírás Beállítási tartomány beállítás Maximális kimeneti feszültség (VMX) [Max Voltage] maximális kimeneti feszültséghez tartozó frekvencia a motor névleges frekvenciája (F) [Base Frequency] Minimális kimeneti frekvencia (FMIN) [Min Frequency] motor névleges árama [Motor Rated FL] FM-C multifunkciós analóg kimenet erősítése [Terminal FM Gain] M-C multifunkciós analóg kimenet erősítése [Terminal M Gain] Motor túlterhelés-védelmi funkció kiválasztása [MOL Fault Select] Átbillenés (megrekedés) elleni védelem lefutás alatt [StallP Decel Sel] Beállítható 0 V-tól 510 V-ig Beállítási egység: 0,1 V Beállítható 0 Hz-től 120 Hz-ig Beállítási egység: 0,1 Hz Beállítható 0 Hz-től 120 Hz-ig Beállítási egység: 0,1 Hz Beállítható a frekvenciaváltó névleges kimeneti áramának 10 %-ától 200 %-áig Beállítási egység: 0,01 Beállítható 0 %-tól 1000 %-ig Beállítási egység: 0,1 % Beállítható 0 %-tól 1000 %-ig Beállítási egység: 0,1 % 0: Védelem kikapcsolva 1: Általános rendeltetésű aszinkron motor Megjegyzés: mennyiben a frekvenciaváltóra egynél több motort kapcsolunk az L1-01 paramétert állítsuk 0-ba 0: Tiltva 1: Engedélyezve 2: Intelligens lefutási mód (utomatikus lefutási meredekség állítás, a legrövidebb lefutási idő elérése érdekében. beállított lefutási idő érvénytelen) Megjegyzés: mennyiben a frekvenciaváltóra külső fékező egységet kapcsolunk az L3-04 paramétert állítsuk 0-ba vagy 2-be 400 V 50 Hz 1,2 Hz 100 % 50 %

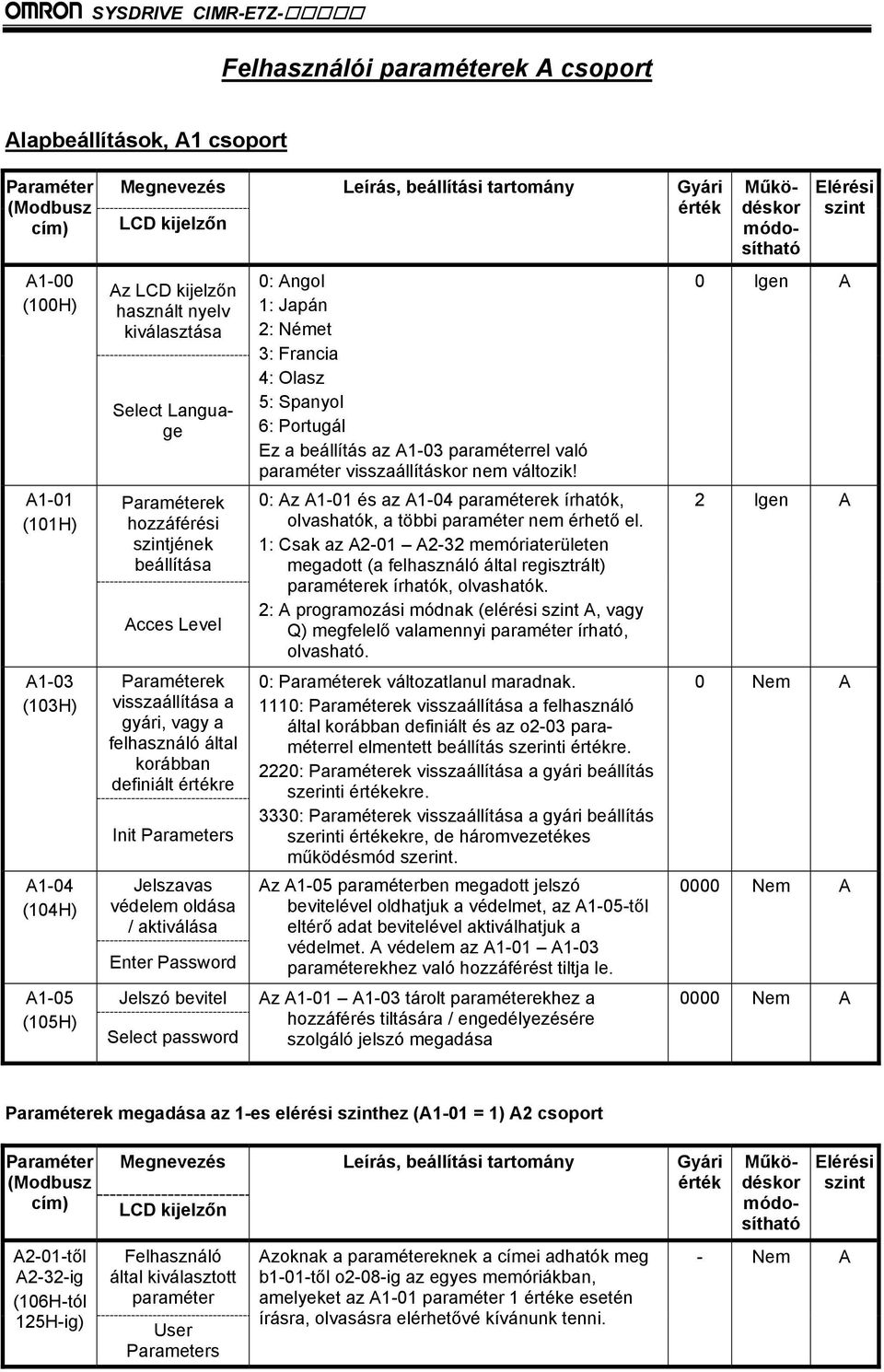

16 Felhasználói paraméterek csoport lapbeállítások, 1 csoport LCD kijelzőn 1-00 (100H) z LCD kijelzőn használt nyelv kiválasztása Select Language 0: ngol 1: Japán 2: Német 3: Francia 4: Olasz 5: Spanyol 6: Portugál Ez a beállítás az 1-03 paraméterrel való paraméter visszaállításkor nem változik! 0 Igen 1-01 (101H) ek hozzáférési jének beállítása cces Level 0: z 1-01 és az 1-04 paraméterek írhatók, olvashatók, a többi paraméter nem érhető el. 1: Csak az memóriaterületen megadott (a felhasználó által regisztrált) paraméterek írhatók, olvashatók. 2: programozási módnak (elérési, vagy Q) megfelelő valamennyi paraméter írható, olvasható. 2 Igen 1-03 (103H) 1-04 (104H) ek visszaállítása a gyári, vagy a felhasználó által korábban definiált re Init Parameters Jelszavas védelem oldása / aktiválása Enter Password 0: ek változatlanul maradnak. 1110: ek visszaállítása a felhasználó által korábban definiált és az o2-03 paraméterrel elmentett beállítás szerinti re. 2220: ek visszaállítása a gyári beállítás szerinti ekre. 3330: ek visszaállítása a gyári beállítás szerinti ekre, de háromvezetékes működésmód szerint. z 1-05 paraméterben megadott jelszó bevitelével oldhatjuk a védelmet, az 1-05-től eltérő adat bevitelével aktiválhatjuk a védelmet. védelem az paraméterekhez való hozzáférést tiltja le (105H) Jelszó bevitel Select password z tárolt paraméterekhez a hozzáférés tiltására / engedélyezésére szolgáló jelszó megadása 0000 ek megadása az 1-es elérési hez (1-01 = 1) 2 csoport LCD kijelzőn 2-01-től 2-32-ig (106H-tól 125H-ig) Felhasználó által kiválasztott paraméter User Parameters zoknak a paramétereknek a címei adhatók meg b1-01-től o2-08-ig az egyes memóriákban, amelyeket az 1-01 paraméter 1 e esetén írásra, olvasásra elérhetővé kívánunk tenni. -

17 Felhasználási paraméterek b csoport Működésmód kiválasztás b1 csoport LCD kijelzőn b1-01 (180H) b1-02 (181H) b1-03 (182H) b1-04 (183H) b1-07 (186H) b1-08 (187H) Frekvencia a- lapjel forrásának kiválasztása Reference Source működtetés módjának, a futásparancs forrásának kiválasztása Run Source leállási mód kiválasztása Stopping Method Forgásirányváltás engedélyezése Reverse Oper Futásengedély értelmezése helyi (Local) működtetésről, táv (Remote) működtetésre váltáskor LOC / REM Run Sel Működés engedélyezés program módban RUN CMD at PRG 0: d1-01 memóriából, vagy a programozókonzolról. 1: z analóg bemenetről (1/2 sorkapocs). 2: z RS-422/485 soros vonalon keresztül. 3: Opcionális bemeneti kártyáról. 0: programozó-konzolról. 1: digitális bemenetek sorkapcsairól. 2: z RS-422/485 soros vonalon keresztül. 3: Opcionális bemeneti kártyáról. 0: Sebességcsökkentéssel a megadott lefutási idő szerint. 1: Szabad kifutással 2: Egyenáramú fékezéssel ( szabad kifutásnál gyorsabb megállást eredményez, visszatáplálás nélkül.) 3: Szabad kifutással, időzítéssel (Újraindítás csak a lefutási idő letelte után lehetséges.) 0: Forgásirányváltás engedélyezve. 1: Forgásirányváltás tiltva. 2: lapértelmezett fázissorrend módosítása a kimeneten (forgásirányváltás engedélyezett). 3: lapértelmezett fázissorrend módosítása a kimeneten (forgásirányváltás tiltva ). 0: futásengedély (előre / hátra) bemenet csak akkor hatásos, ha az üzemmód változtatása után kapcsol be. 1: futásengedély (előre / hátra) bemenet az üzemmód változtatás pillanatában azonnal hatásos. 0: Program módban a futásengedély (előre / hátra) bemenet hatástalan. 1: Program módban a futásengedély (előre / hátra) bemenet hatásos, a bemenetre érkező jel hatására a hajtás indul. (Csak ha b1-2 0.) 1 Q 1 Q 0 Q b H Start késleltetés RUN delay Beállítható, hogy a start parancs megérkezése után hány másodperc késleltetéssel induljon a frekvenciaváltó. 0

18 Egyenáramú fékezési paraméterek: b2 csoport LCD kijelzőn b2-01 (189H) z egyenáramú fékezés start frekvenciája DC Inj Start Freq z a frekvencia melyet a frekvenciaváltó lefutáskor elérve bekapcsolja az egyenáramú fékezést. Beállítható 0,0 Hz-től 10,0 Hz-ig. Ha az E1-09 minimális kimeneti frekvencia e nagyobb mint a b2-01 e, akkor az egyenáramú fékezés kezdetét az E1-09 paraméter adja. 0,5 Hz b2-02 (18H) Egyenáramú fékezés áramerőssége DC Inj Current Beállítható 0 %-tól 100 %-ig a frekvenciaváltó névleges kimeneti áramának százalékában Beállítási egység: 1 % 50% b2-03 (18BH) b2-04 (18CH) B2-09 ( IEOH ) Egyenáramú fékezés ideje indításkor DC Inj Time@Start Egyenáramú fékezés ideje leállításkor DC Inj Time@Stop Motor előmelegítő árama Motor pre-heat current Beállítható 0,00 s-tól 10,00 s-ig Beállítási egység: 0,01 s Ha a beállítási 0, az egyenáramú fékezés nem kerül végrehajtásra. Beállítható 0,00 s-tól 10,00 s-ig Beállítási egység: 0,01 s Ha a beállítási 0, az egyenáramú fékezés nem kerül végrehajtásra. Beállítható a motorra jutó DC áram je, amit az előmelegítő funkció sorkapocsról történő engedélyezése után kap a frekvenciaváltótól. 0,00s 0,50s 50%

19 Sebesség keresési paraméterek: b3 csoport LCD kijelzőn b3-01 (191H) Sebességkeresés módja SPDSrch at Start 0: Keresés, sebesség számítási módszerrel. keresés indítása külső paranccsal multifunkciós bemenetről. keresés bemenetet a futásengedéllyel egy időben vagy azt megelőzően kell bekapcsolni. 1: Keresés, sebesség számítási módszerrel. keresés a futás parancsra automatikusan indul. 2: Keresés, áram detektálási módszerrel. keresés indítása külső paranccsal multifunkciós bemenetről. keresés bemenetet a futásengedéllyel egy időben vagy azt megelőzően kell bekapcsolni. 3: Keresés, áram detektálási módszerrel. keresés a futás parancsra automatikusan indul a maximális kimeneti frekvenciától a futásparanccsal kiválasztott forgásirányba. 2 Sebesség számítási módszer: keresés kezdetekor a frekvenciaváltó az áram és feszültségviszonyokból kiszámítja a motor pillanatnyi sebességét és forgásirányát, majd az ennek megfelelő frekvenciáról futtatja fel/le a kimenő frekvenciát az alapjel által adott re. Áram detektálási módszer: Bekapcsolás után a maximális frekvenciától, vagy a múlti-funkciós bemenet által kiválasztott irányból kezdődik a sebességkeresés, míg a kimeneti áram a b3-02-ben megadott alá nem csökken. Áram detektálási módszer esetén a keresés csak a kiválasztott forgásirányba történik! b3-02 (192H) b3-03 (193H) Sebességkeresés érzékelési je SPDSrch Current Sebességkeresés ideje SPDSrch Dec Time Beállítható a frekvenciaváltó névleges kimenő áramának százalékában 0 és 200% között 1%- onként. (Csak áram detektálási módszer esetén használt!) sebességkeresés maximális időtartama (az-az idő mialatt a keresés a maximális kimeneti frekvenciától, a minimális kimeneti frekvenciáig lezajlik.) Beállítható 0,1s-tól 10,0s-ig 0,1s-onként. (Csak áram detektálási módszer esetén használt!) 120 % 2s b3-05 (194H) sebességkeresés késleltetési ideje Search Delay Beállítható 0,1s-tól 20,0s-ig 0,1s-onként. Használata akkor indokolt, ha a frekvenciaváltó és a motor közé mágneskapcsoló került beépítésre. Ekkor pillanatnyi feszültség kimaradást követően a sebességkeresést csak a mágneskapcsoló bekapcsolási idejét figyelembe véve, annak biztonságos bekapcsolását követően szabad csak megkezdeni. 0,2s

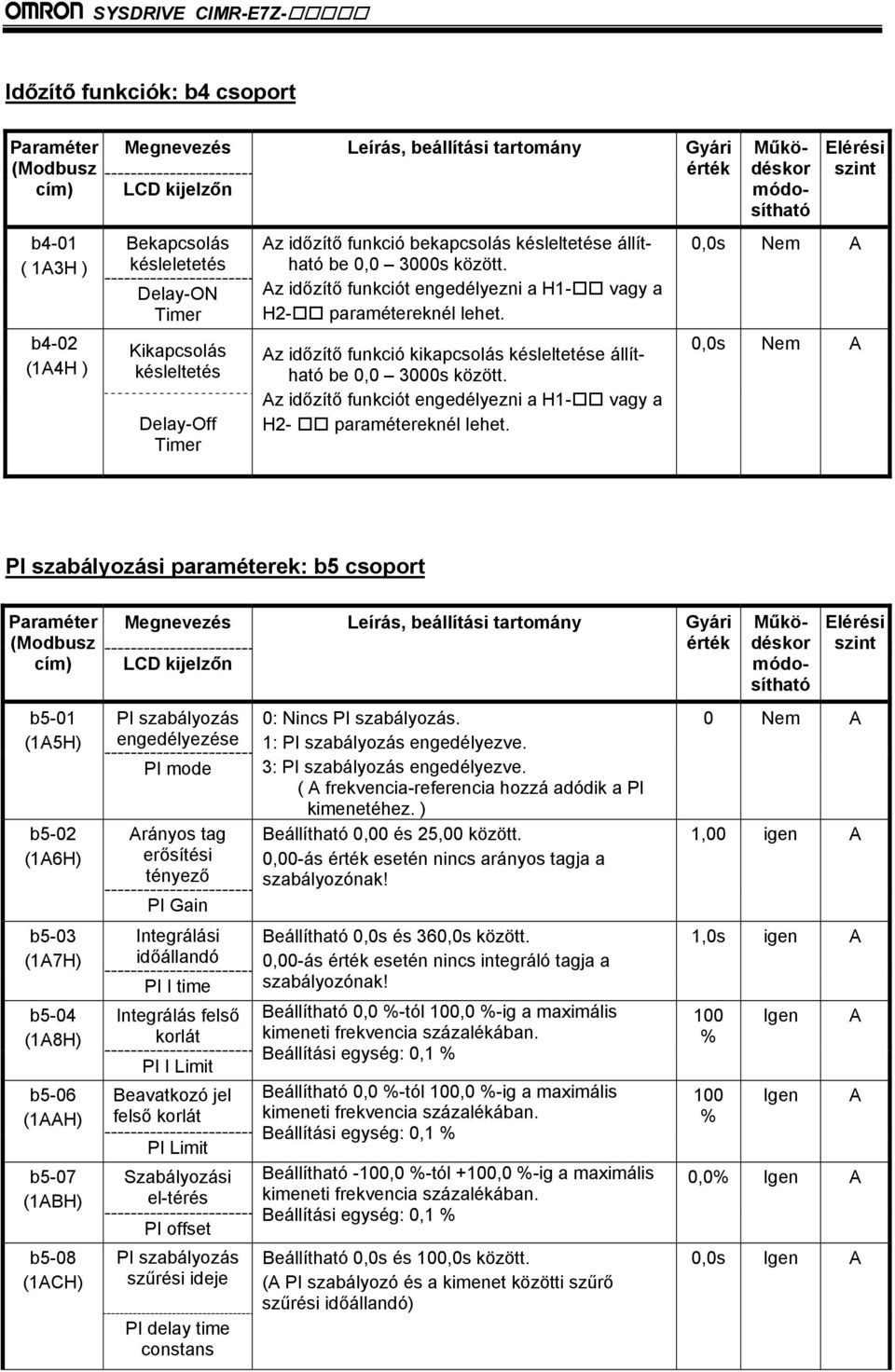

20 Időzítő funkciók: b4 csoport LCD kijelzőn b4-01 ( 13H ) b4-02 (14H ) Bekapcsolás késleletetés Delay-ON Timer Kikapcsolás késleltetés Delay-Off Timer z időzítő funkció bekapcsolás késleltetése állítható be 0,0 3000s között. z időzítő funkciót engedélyezni a H1- vagy a H2- paramétereknél lehet. z időzítő funkció kikapcsolás késleltetése állítható be 0,0 3000s között. z időzítő funkciót engedélyezni a H1- vagy a H2- paramétereknél lehet. 0,0s 0,0s PI szabályozási paraméterek: b5 csoport LCD kijelzőn b5-01 (15H) b5-02 (16H) PI szabályozás engedélyezése PI mode rányos tag erősítési tényező PI Gain 0: Nincs PI szabályozás. 1: PI szabályozás engedélyezve. 3: PI szabályozás engedélyezve. ( frekvencia-referencia hozzá adódik a PI kimenetéhez. ) Beállítható 0,00 és 25,00 között. 0,00-ás esetén nincs arányos tagja a szabályozónak! 0 1,00 igen b5-03 (17H) b5-04 (18H) b5-06 (1H) b5-07 (1BH) b5-08 (1CH) Integrálási időállandó PI I time Integrálás felső korlát PI I Limit Beavatkozó jel felső korlát PI Limit Szabályozási el-térés PI offset PI szabályozás szűrési ideje PI delay time constans Beállítható 0,0s és 360,0s között. 0,00-ás esetén nincs integráló tagja a szabályozónak! Beállítható 0,0 %-tól 100,0 %-ig a maximális kimeneti frekvencia százalékában. Beállítási egység: 0,1 % Beállítható 0,0 %-tól 100,0 %-ig a maximális kimeneti frekvencia százalékában. Beállítási egység: 0,1 % Beállítható -100,0 %-tól +100,0 %-ig a maximális kimeneti frekvencia százalékában. Beállítási egység: 0,1 % Beállítható 0,0s és 100,0s között. ( PI szabályozó és a kimenet közötti szűrő szűrési időállandó) 1,0s igen 100 % 100 % Igen Igen 0,0% Igen 0,0s Igen

21 b5-09 (1DH) Output Level Sel Kiválasztható a PID kimenet karakterisztika iránya 0: PID kimenet normál karakterisztikájú 1: PID kimenet fordított karakterisztikájú 0 b5-10 (1EH) b5-11 (1FH) b5-12 (1B0H) b5-13 (1B1H) b5-14 (1B2H) b5-15 (1B3H) PID kimenet erősítése Output Gain PID kimenet karakterisztikája Forgásirányváltás engedélyezése negatív PID kimenet esetén Output Rev Sel Visszacsatolás szakadásérzékelése FB los Det Sel Visszacsatolás szakadásérzékelési FB los Det Lvl Visszacsatolás szakadásérzékelési idő FB los Det Time PI szabályozás, motor futás felfüggesztés funkció je PI Sleep Level z erősítés beállítható 0,0 és 25,0 közé. 1,0 0: frekvenciaváltó leáll ha a PID kimenet e negatív előjelű. 1: frekvenciaváltó forgásirányt vált ha a PID kimenet e negatív előjelű. (Ez estben az i- rányváltást a b1-04 menüben engedélyezni kell) 0: Kikapcsolva 1: Szakadás esetén a frekvenciaváltó tovább működik a programozó-konzolon FbL villogó figyelmeztető jelzés jelenik meg. 2: Szakadás esetén a frekvenciaváltó a megadott lefutási meredekséggel leáll, hibajelző kimenete bekapcsol, és FbL hibajelzés jelenik meg a programozó-konzolon. Beállítható 0 %-tól 100 %-ig a maximális kimeneti frekvencia százalékában Beállítási egység: 1 % Beállítható 0 s-tól 25,5 s-ig Beállítási egység: 0,1 s Ez a funkció átmenetileg felfüggeszti a motor működését, ha a PI szabályozás beavatkozó jele az itt megadott alá csökken legalább a b5-16 paraméterben megadott ideig. motor futása újra indul, ha a szabályozás beavatkozó jele a b5-15- ben adott ideig meghaladja az itt megadott et. Beállítható 0,0 Hz-tól 120,0 Hz-ig Beállítási egység: 0,1 Hz 0 0 0% 1,0s 0,0 Hz b5-16 (1B4H) PI szabályozás motor futás felfüggesztés funkció késleltetése PI Sleep Time Beállítható 0 s-tól 25,5 s-ig Beállítási egység: 0,1 s 0,0s b5-17 (1B5H) z alapjel megengedett fel/lefutási meredeksége ccel/deccel time for PI reference Ez a paraméter az alapjel-változás sebességét korlátozza. Ugrásszerű bemenőjel változás esetén a szabályozás alapjele az itt megadott idő alatt futhat fel 0-ról maximális re, illetve csökkenhet maximumról 0-ra. Beállítható 0 s-tól 25,5 s-ig Beállítási egység: 0,1 s 0,0s

22 b5-18 (1DCH) b5-19 (1DDH) b5-20 ( 10EH ) b5-21 ( 1DFH ) b5-22 ( 1EOH ) b5-23 ( 1E1H ) b5-24 (1E2H ) PI beállítási pont kiválasztása PI Setpoint Selection PID beállítási pont PID Set-point PI beállítási pontjának skálázása PI Setpoint Scaling Sleep funkció működésmódja Sleep Function Selection Szundi üzemmód je Snooze Level Szundi üzemmód késleltetése Snooze Delay Time Éledési Wake-Up Level 0: PI beállítási pont megadása tiltva. 1: PI beállítási pont megadása engedélyezve. PID Beállítási pont. Beállítható 0,0-tól 100,0-ig. Ez a skálázás a b5-19, U1-38 és U1-24-ben beállítandó ekre vonatkozik. 0= Kijelzés Hz-ben, felbontás 0.01 Hz 1= Kijelzés a maximális kimenő frekvencia (E1-04) százalékában, felbontása 0,01 % 2-től 39-ig = Kijelzés fordulat / percben. ( beállítandó adat megegyezik a motor pólusszámával. 40-től ig kijelzés tetszőleges megységben. legmagasabb helyi-en levő szám adja a tizedespont pozícióját, az alsó négy helyi- pedig a maximális kimeneti frekvenciának megfelelő et. Például: Ha a kijelezni kívánt 200.0, akkor a beállítandó 1200 PI funkcióhoz tartozó Sleep (motorfutás felfüggesztése) működésmódja választható ki. 0: Frekvencia referencia szerint, mielőtt lágyan indulna (SFS) 1: Frekvencia referencia / PI céle szerint 2: Szundi üzemmód szerint Beállítható, hogy hol induljon a szundi üzemmód. Beállítható a maximális kimenő frekvencia százalékában Beállítható a szundi üzemmód bekapcsolásának késleltetése. Beállítható, hogy a visszacsatoló jel hány százalékánál induljon újra a motor a szundi üzemmódból. 0 0,0 0 -tól ig 0 -tól 2 0 -tól 100% 0 - tól 3600 secig 0 - tól 100% -ig Igen b5-25 ( 1E3H ) Beállítási pont erősítése Setpoint Boost Beállítható, hogy a szundi üzemmód aktiválásának pillanatában a beállítási pontot mennyivel erősítse. kimenet törlésével kikapcsol. Beállítható az alapjel ( PI beállítási pont ) százalékában. 0 - tól 100% -ig b5-26 ( 1E4H ) z erősítés maximális ideje Maximum Boost Time beállítási pont erősítésének max. ideje 0 - tól 3600 secig

23 b5-27 ( 1E5H ) Szundi üzemmód visszacsatolójele b5-28 (1EH ) b5-29 ( 1EBH ) b5-30 ( 1ECH ) Energiatakarékos üzem beállítási paraméterek: b8 csoport LCD kijelzőn b8-01 (1CCH) Energiatakarékos üzemmód kiválasztása 0: Kikapcsolva. 1: Bekapcsolva. 0 Energi Save Sel b8-04 (1CFH) b8-05 (1D0H) Energiamegtakarítási tényező Energi Save COEF Teljesítmény figyelés szűrési ideje lag beállítva a frekvenciaváltó névleges teljesítményének megfelelő re. Beállítható 0,0-tól 655,00-ig Beállítási egység: 0,01 Beállítható 0 ms-tól 2000 ms-ig Beállítási egység: 1 ms 20 ms b8-06 kw Filter Time Keresési feszültség tartomány Search V Limit minimális teljesítményfelvétel keresésekor megengedett legnagyobb feszültségeltérés a feszültség-frekvencia jelleggörbéhez képest. Beállítható 0%-tól 100%-ig. 0% beállítás tiltja a keresést. 100%= motor névleges feszültsége 0%

24 Fel és lefutási idők: C1 csoport C paraméter csoport LCD Kijelzőn C1-01 Felfutási idő 1 (200H) ccel Time 1 C1-02 Lefutási idő 1 (201H) Decel Time 1 C1-03 Felfutási idő 2 (202H) ccel Time 2 C1-04 Lefutási idő 2 (203H) Deccel Time 2 C1-09 (208H) C1-11 Vészleállás lefutási ideje Fast Stop Time Fel/lefutási időváltás frekvenciája CC / DEC SW Freq Beállítható 0,0 s-tól 6000,0 s-ig Beállítási egység: 0,1 s Beállítható 0,0 s-tól 6000,0 s-ig Beállítási egység: 0,1 s Ez a beállítás hatásos, ha a fel/lefutási idő kiválasztás funkcióra kiválasztott multifunkciós bemenet be van kapcsolva, vagy a kimeneti frekvencia a C1-11-ben tárolt alatt van. Beállítható 0,0 s-tól 6000,0 s-ig Beállítási egység: 0,1 s Ez a beállítás hatásos, ha a fel/lefutási idő kiválasztás funkcióra kiválasztott multifunkciós bemenet be van kapcsolva, vagy a kimeneti frekvencia a C1-11-ben tárolt alatt van. Beállítható 0,0 s-tól 6000,0 s-ig Beállítási egység: 0,1 s Hatásos, ha a Vészleállítás funkcióra kiválasztott multifunkciós bemenet be van kapcsolva. Beállítható 0,0 s-tól 6000,0 s-ig Beállítási egység: 0,1 s z itt megadott kimenő frekvencia alatt a 2- es, fölötte az 1-es fel/lefutási idő beállítások a hatásosak. Beállítható 0,0 Hz-től 120,0 Hz-ig. Beállítási egység: 0,1 Hz. fel/lefutási idő kiválasztás funkcióra kiválasztott múlti-funkciós bemenetnek evvel a funkcióval szemben prioritása van. 10,0s Igen Q 10,0s Igen Q 10,0s Igen 10,0s Igen 10,0s 0,0 Hz

25 S görbe beállítási paraméterek fel/lefutáshoz: C2 csoport LCD kijelzőn C2-01 (20BH) S karakterisztika a felfutás elején SCrv Start Ha S görbe időt programozunk a fel/lefutási idő a fel/lefutás elején és a végén meg fog nőni felfutáskor az e paraméterekben programozott felével. Lefutáskor az S görbe ideje rögzített, ez 0,2 s. 0,20s C1-02 (20CH) S karakterisztika a felfutás végén Futás parancs 0,20s SCrv End Kimenő frekvencia Beállítható 0,00 s-tól 2,50 s-ig Beállítási egység: 0,01 s Nyomaték kompenzáció beállítási paraméterei: C4 csoport LCD kijelzőn C4-01 (215H) C4-02 (216H) Nyomaték kompenzáció erősítése Torq Comp Gain Nyomatékkompenzáció késleltetési ideje Torq Comp Time Beállítható 0-tól 2,50-ig Beállítási egység: 0,01 Megjegyzés: Normál működés esetén a gyári beállítás megváltoztatása szükségtelen, csak a következő esetekben változtassuk: Ha a motorkábel túl hosszú növeljük. Ha a motor teljesítménye lényegesen kisebb a frekvenciaváltó teljesítményénél csökkentjük. Ha a motor rezeg csökkentjük. nyomaték kompenzáció erősítését úgy állítsuk be, hogy alacsony fordulaton se nőjön a kimenő áram e a frekvenciaváltó névleges e fölé! Beállítható 0 s-tól 25,5 s-ig Beállítási egység: 0,1 s Megjegyzés: Normál működés esetén a gyári beállítás megváltoztatása szükségtelen, csak a következő esetekben változtassuk: Ha a motor rezeg növeljük. Ha a motor reakciósebessége kicsi csökkentjük. 1,00 Igen 10,0s Q

26 Vivőfrekvencia beállítási paraméterei: C6 csoport LCD kijelzőn C6-02 (224H) C6-03 (225H) C6-04 (226H) C6-05 (227H) Vivőfrekvencia kiválasztás Carrier Freq Selection Vivőfrekvencia felső határ Carrier Freq Max Vivőfrekvencia alsó határ Carrier Freq Min Vivőfrekvencia rányos erősítése Carrier Freq Gain 1: 2 khz 2: 5 khz 3: 8,0 khz 4: 10,0 khz 5: 12,5 khz 6: 15 khz F: felhasználó által a C6-03 C6-05 paraméterekben definiált karakterisztika. Beállítható 2,0 khz-től 15,0 khz-ig a frekvenciaváltó teljesítményétől függően. Beállítási egység: 0,1 khz Beállítható 2,0 khz-től 15,0 khz-ig a frekvenciaváltó teljesítményétől függően. Beállítási egység: 0,1 khz Beállítható 06-tól 99-ig az alábbi ábrának megfelelően. Vivőfrekvencia (Kimenő frekvencia) x (C6-05) x K frekvenciaváltó teljesítményétől függően változik 00 Kimenő frekvencia K állandó e a C6-03 tól függően a következő: Ha C khz, akkor K=3. Ha 10,0 khz > C6-03 > 5 khz, akkor K=2. Ha C6-03 < 5 khz, akkor K=1. lapjel paraméterek D csoport Előreprogramozható alapjelek: D1 csoport LCD kijelzőn d1-01 (280H) d1-02 (281H) 1. frekvencia alapjel Reference 1 2. frekvencia alapjel Reference 2 Beállítható 0 Hz-től az E1-04 paraméterben megadott ig Beállítási egység: 0,01 Hz (az o1-03 paraméter étől függően) Hatásos, ha a Sebesség alapjel kiválasztás 1 funkcióra kiválasztott bemenet aktív és a Sebesség alapjel kiválasztás 2 funkcióra kiválasztott bemenet nem aktív. Beállítható 0 Hz-től az E1-04 paraméterben megadott ig Beállítási egység: 0,01 Hz (az o1-03 paraméter étől függően) 0,00 Hz 0,00 Hz Igen Igen Q Q

27 d1-03 (282H) d1-04 (283H) 3. frekvencia alapjel Reference 3 4. frekvencia alapjel Reference 4 Hatásos, ha a Sebesség alapjel kiválasztás 2 funkcióra kiválasztott bemenet aktív és a Sebesség alapjel kiválasztás 1 funkcióra kiválasztott bemenet nem aktív. Beállítható 0 Hz-től az E1-04 paraméterben megadott ig Beállítási egység: 0,01 Hz (az o1-03 paraméter étől függően) Hatásos, ha a Sebesség alapjel kiválasztás 1 és a Sebesség alapjel kiválasztás 2 funkciókra kiválasztott bemenetek aktívak. Beállítható 0 Hz-től az E1-04 paraméterben megadott ig Beállítási egység: 0,01 Hz (az o1-03 paraméter étől függően) 0,00 Hz 0,00 Hz Igen Igen Q Q d1-17 (292H) Kúszómenet frekvencia alapjel Jog Reference Hatásos, ha a Kúszómenet funkcióra kiválasztott bemenet aktív. Beállítható 0 Hz-től az E1-04 paraméterben megadott ig Beállítási egység: 0,01 Hz (az o1-03 paraméter étől függően) 6,00 Hz Igen Q lapjel határek: D2 csoport LCD kijelzőn d2-01 (289H) d2-01 (28H) d2-03 (293H) lapjel felső határ Ref Upper Limit lapjel alsó határ Ref Lower Limit lapjel alsó határ Ref 1 Lower Limit Beállítható a maximális kimeneti frekvencia (E1-04) százalékában 0,0%-tól 110%-ig Beállítási egység: 0,1% Beállítható a maximális kimeneti frekvencia (E1-04) százalékában 0,0%-tól 110%-ig Beállítási egység: 0,1% (Valamennyi frekvencia alapjelre hatásos) Beállítható a maximális kimeneti frekvencia (E1-04) százalékában 0,0%-tól 110%-ig Beállítási egység: 0,1% (Csak az 1. frekvencia alapjelre és az analóg alapjelre hatásos) 100,0 % 0,0% 0,0%

28 Tiltott frekvenciák: D3 csoport LCD kijelzőn d3-01 (294H) d3-02 (295H) d3-03 (296H) d3-04 (297H) 1. Tiltott frekvencia Jump Freq 1 2. Tiltott frekvencia Jump Freq 2 3. Tiltott frekvencia Jump Freq 3 Tiltott frekvencia sávszélesség Jump Bandwidth tiltott frekvencián folyamatos működés nem lehetséges, de ezek a frekvenciaek megjelennek a kimeneten fel/lefutás alatt. Beállítható 0 Hz-től 120 Hz-ig Beállítási egység: 0,01 Hz Figyelem! Beállításkor mindig figyelembe kell venni a következő feltételt: d3-01 d3-02 d3-03 tiltott frekvenciasávok szélessége a következő összefüggés alapján számítható: Tiltott sáv = Tiltott frekvencia ± d3-04 Beállítható 0,0 Hz-től 20,0 Hz-ig Beállítási egység: 0,1 Hz 0,0Hz 0,0 Hz 0,0 Hz 1,0 Hz Mezőgyengítés: D6 csoport d6-01 (20H) d6-02 (21H) LCD kijelzőn Mezőgyengítés me Field-Weak Lvl Mezőgyengítés alsó határfrekvenciája Field-Weak Freq mezőgyengítéskor kívánt kimeneti feszültség a feszültség/frekvencia jelleggörbe aktuális ének százalékában adható meg. Beállítható 0%-tól 100%-ig. Beállítási egység: 1% mezőgyengítés akkor működik, ha a kimenő frekvencia megegyezik az alapjel ével, és nagyobb, mint a d6-02 paraméterben megadott, valamint a Mezőgyengítés múlti-funkciós bemenet aktív. Itt adható meg az a kimeneti frekvencia, mely alatt a mezőgyengítés parancs nem hatásos. Beállítható 0 Hz-től 120 Hz-ig Beállítási egység: 0,1 Hz 80% 0,0 Hz

29 Motor állandók E csoport feszültség / frekvencia jelleggörbe paraméterei: E1 csoport LCD kijelzése E1-01 (300H) E1-03 (302H) E1-04 (303H) E1-05 (304H) E1-06 (305H) E1-07 (306H) Tápfeszültség Input Voltage Feszültség / frekvencia jelleggörbe kiválasztás V/F Selection Maximális kimeneti frekvencia MX Frequency Maximális kimeneti feszültség MX Voltage Bázis frekvencia Base Frequency Közbenső törésponti frekvencia Mid Frequency Beállítható 310V-tól 510V-ig Beállítási egység: 1V Beállítható: 0-tól D-ig (14 gyárilag programozott jelleggörbe lásd a következő táblázatot) F felhasználó által az E1-04 E1-13 paraméterekben definiált jelleggörbe szerint. Beállítási egység: 1V Beállítható 0,0Hz-től 120Hz-ig Beállítási egység: 0,1Hz Beállítható 0,1 V-tól 510V-ig Beállítási egység: 0,1 V motor névleges frekvenciája Beállítható 0,2Hz-től 120Hz-ig Beállítási egység: 0,1 Hz Beállítható 0,1 Hz-től 120,0 Hz-ig Beállítási egység: 0,1 Hz (F) (FB) 400V Q F Q 50Hz Q 400V Q 50Hz Q 2,5Hz E1-08 (307H) E1-09 (308H) E1-10 (309H) E1-11 (30H) E1-12 (30BH) E1-13 (30CH) Közbenső törésponti frekvenciához tartozó feszültség MID Voltage Minimális kimeneti frekvencia Min Frequvency Minimális kimeneti frekvenciához tartozó feszültség Min Voltage 2. közbenső törésponti frekvencia Mid Frequency B 2. közbenső (törésponti) frekvenciához tartozó feszültség (VC) Mid Voltage B Bázis feszültség Base Voltage Beállítható 0,1V-tól 510V-ig Beállítási egység: 0,1V Beállítható 0,0Hz-től 120,0 Hz-ig Beállítási egység: 0,1 Hz Beállítható 0,0 V-tól 510 V-ig (0,1 V-tól 100 V-ig) Beállítási egység: 0,1 V Beállítható 0,1 Hz-től 120,0 Hz-ig Beállítási egység: 0,1 Hz Beállítható 0,1V-tól 510V-ig Beállítási egység: 0,1V Beállítható 0,1V-tól 510V-ig Beállítási egység: 0,1V uto-tuning végrehajtása után tartalma megegyezik a E1-05 tartalmával (VC) (Fmin) (Vmin) (FB2) 30V 1,2Hz 18V 0,0Hz 0V 0V

30 feszültség / frekvencia jelleggörbe egyes pontjainak értelmezése Kimenő feszültség Kimenő frekvencia gyárilag programozott kiválasztható feszültség / frekvencia jelleggörbék Jelleg Felhasználás Beállított Megjegyzés Általános Ezeket a jelleggörbéket általános célú 0 50Hz felhasználás hajtásoknál alkalmazzák, ahol a nyomatékigény a fordulatszámtól 1 60Hz függetlenül közel állandó (például hosszú 2 60Hz, a feszültség telítése 50 Hz-től egyenes szállítószalagok). 3 72Hz, a feszültség telítése 60Hz-től Csökkentett nyomaték Nagy indító nyomaték Állandó teljesítményű működés Ezeket a jelleggörbéket olyan hajtásoknál használjuk, ahol a nyomatékigény a fordulatszám változásával négyzetesen, vagy köbösen változik, pl.: ventillátorok, centrifugál szivattyúk stb. 4 50Hz köbös arányosság 5 50Hz négyzetes nyomatéki jelleg 6 60Hz köbös nyomatéki jelleg 7 60Hz négyzetes nyomatéki jelleg Ezek az U/f jelleggörbék rendszerint nem 8 50Hz közepes indító nyomaték használatosak, csak a következő esetekben válasszuk: 9 50Hz magas indító nyomatékkal frekvenciaváltó és a motor közti 60Hz közepes indító nyomaték kábel túl hosszú ( 150m). C köri fojtótekercs van a B 60Hz magas indító nyomatékkal frekvenciaváltó táp, vagy kimeneti oldalán. Ezeket a jelleggörbéket olyan hajtásoknál C 90Hz alkalmazzuk, ahol a motor fordulatszáma 60Hz-nél nagyobb, ami felett a motor D 120Hz feszültségét a telítődés miatt nem növeljük. E 180Hz

31 motor paraméterei: E2 csoport LCD kijelzése E2-01 (30EH) E2-05 (312H) Motor névleges árama Motor Rated FL motor tekercs ellenállása Term Resistance Beállítható a frekvenciaváltó teljesítményétől függő tartományban Beállítási egység: 0,01 Ez a paraméter az auto-tuning végrehajtásával automatikusan beíródik. Beállítható: 0,000Ω-tól 65,000Ω-ig. Beállítási egység: 0.001Ω Q Opcionális kártyák paraméterei, F csoport Opcionális kommunikációs kártya paraméterei: F6 csoport LCDkijelzése F6-01 (32H) F6-02 (33H) F6-03 (34H) F6-05 (36H) Devicenet hálózati kommunikációs hibakezelése Comm Bus Flt Sel Külső hibajelzés figyelése a kommunikációs vonalon EF0 Detection Működés a kommunikációs vonalon érkező külső hibajelzés-kor EF0 Fault ction motor áram kijelzési egysége Current Unit Sel 0: Kommunikációs hiba esetén a C1-02 -ben megadott lefutás szerinti leállás. 1: Kommunikációs hiba esetén leállás szabad kifutással. 2: Kommunikációs hiba esetén a C1-09 -ben megadott (vész) lefutás szerinti leállás. 3: Kommunikációs hiba esetén csak figyelmeztető jelzés, a működés folytatódik. 0: Ha a frekvenciaváltó táplálása be van kapcsolva. 1: Csak a motor futása alatt. 0: C1-02 -ben megadott lefutás szerinti leállás. 1: Leállás szabad kifutással. 2: C1-09 -ben megadott (vész) lefutás szerinti leállás. 3: Csak figyelmeztető jelzés, a működés folytatódik. 0: Kijelzés amperben 1: kijelzés % -ban

32 sorkapcsok funkcióját meghatározó paraméterek, H csoport több funkcióra programozható bemenetek működését meghatározó paraméterek: H1 csoport H1-01 (400H) H1-02 (401H) H1-03 (402H) H1-04 (403H) H1-05 (404H) S3 Bemenet funkciójának beállítása S4 Bemenet funkciójának beállítása S5 Bemenet funkciójának beállítása S6 Bemenet funkciójának beállítása S7 Bemenet funkciójának beállítása 1. Multifunkciós digitális bemenet 0-tól 6-ig a következő funkciókód táblázat szerint 2. Multifunkciós digitális bemenet 0-tól 6-ig a következő funkciókód táblázat szerint 3. Multifunkciós digitális bemenet 0-tól 6-ig a következő funkciókód táblázat szerint 4. Multifunkciós digitális bemenet 0-tól 6-ig a következő funkciókód táblázat szerint 5. Multifunkciós digitális bemenet 0-tól 6-ig a következő funkciókód táblázat szerint ( )* jelű beállításokat háromvezetékes bekötés esetén kell alkalmazni (0)* 4 (3)* 6 (4)* múlti-funkciós bemenetek beállítási funkciókódjai Beállítási Funkció 0 Öntartó működésmód. z S1 bemenet a Start, az S2 a Stop (bontó érintkező) az a multifunkciós bemenet (S3 S7), melyhez ezt a funkciókódot rendeltük határozza meg a forgásirányt. Kikapcsol állapota előre, bekapcsolt állapota pedig hátra irányt eredményez. 1 Helyi / távműködtetés kiválasztása. bemenet kikapcsolt állapotába a frekvenciaváltó működtetése a programozott paraméterek szerint (távműködtetés), bekapcsolt állapotában működtetés a beépített programozó/kezelő felületről (helyi működtetés). 2 Működésvezérlés kiválasztása: bemeneti sorkapcsokról (kikapcsolt állapot), vagy opcionális kommunikációs kártyáról (bekapcsolt állapot). 3 Sebesség kiválasztás 1. Ezekkel a bemenetekkel tudjuk kiválasztani, hogy a frekvenciaváltó 4 Sebesség kiválasztás 2. kimenetén, mely analóg bemenet, vagy előre programozott szerinti frekvencia jelenjen meg. Lásd a Sebesség kiválasztás multifunkciós bemenetekkel táblázatot. 6 Kúszómeneti (Jog) frekvencia kiválasztása. sebességkiválasztó bemeneteknél nagyobb prioritással rendelkezik. Ha ez a bemenet be van kapcsolva a frekvenciaváltó kimeneti frekvenciája a d1-17 konstansban programozott lesz. 7 Fel/lefutási időválasztás. Kikapcsolt állapotában a frekvenciaváltó a C1-01 paraméter szerinti felfutási, és a C1-02 paraméter szerinti lefutási idő beállításnak megfelelően, bekapcsolt állapotában pedig a C1-03 paraméter szerinti felfutási, és a C1-04 paraméter szerinti lefutási időnek megfelelően működik. 8 Külső hiba (retesz), záró érintkezővel. bemenet bekapcsolásakor a frekvenciaváltó szabad kifutással azonnal leáll, majd kikapcsolását követően a reteszt megelőző kimeneti frekvenciától kezdődő frekvencia-kereséssel újraindul, amennyiben a futásparancs előre/hátra jel továbbra is fennáll. 9 Külső hiba (retesz), bontó érintkezővel. bemenet kikapcsolásakor a frekvenciaváltó szabad kifutással azonnal leáll, majd bekapcsolását követően a reteszt megelőző kimeneti frekvenciától kezdődő frekvencia-kereséssel újraindul, amennyiben a futásparancs előre/hátra jel továbbra is fennáll.
