1 Izotópok Izotópok diagnosztikai alkalmazásai diagnosztikai alkalmazásai Izotópdiagnosztikai eljárás lépései Alkalmas, radioaktív molekulák bejuttatása Az aktivitás eloszlásának, változásának követése Képalkotó eljárásokkal nyerhető információ Anatomiai Röntgen Ultrahang MRI a szövetek eltérő fizikai tulajdonságai alapján differenciálnak A fiziológiás v. patológiás folyamatok felismerése, lokalizálása a mért eloszlás alapján. Funkcionális Izotópdiagnosztika MRI a szövetek eltérő biokémiai/élettani jellemzői alapján differenciálnak

Röntgen felvétel Információ a struktúráról

aktivitásról A nukleáris medicina atyja Hevesy György

jelzéstechnika megalapozásáért Hevesy György és

2 Röntgen felvétel Információ a struktúráról Izotópdiagnosztikai felvétel Információ a metabolikus aktivitásról A nukleáris medicina atyja Hevesy György ( ) Kémiai Nobel-díj 1943 az izotópos jelzéstechnika megalapozásáért Hevesy György és háziasszonya Az izotóp kiválasztásának szempontjai A múlt héten sem szerettem. Miért gondolja, hogy most szeretni fogom? Maximáljuk a nyerhető információt. Minimalizáljuk a kockázatot. Ennek megfelelően optimalizálandó a sugárzás fajtája a sugárzás fotonenergiája az izotóp felezési ideje radiofarmakon előállíthatósága és tulajdonságai

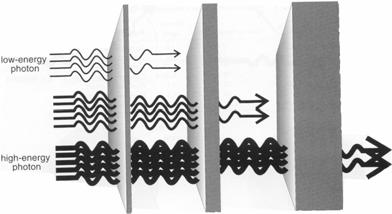

a sugárzás fajtája a sugárzás fotonenergiája Csak a γ-sugárzás áthatolóképessége elég nagy Legyen elég nagy az áthatolóképessége a testszövetekben!

α β γ hf > 50 kev Optimális a tisztán γ-sugárzó mag az izotóp felezési ideje Λ = λn Csökkentésének határt szabnak a vizsgálat körülményei.

3 a sugárzás fajtája a sugárzás fotonenergiája Csak a γ-sugárzás áthatolóképessége elég nagy Legyen elég nagy az áthatolóképessége a testszövetekben! Legyen jó hatásfokkal detektálható! α β γ hf > 50 kev Optimális a tisztán γ-sugárzó mag az izotóp felezési ideje Λ = λn Csökkentésének határt szabnak a vizsgálat körülményei. 0,693 = N T Legyen minél rövidebb! A paciens védelmében minimalizáljuk! radiofarmakonok radioaktív atomot hordozó molekula Vegyen rész a vizsgálni kívánt biokémiai/élettani folyamatban Ne módosítsa vizsgálni kívánt folyamatot. Csökkentésének határt szab vizsgálandó biológia folyamat időbeli lefolyása.

példák farmakon izotóp aktivitás (MBq) alkalmazási terület Pertechnetát Tc 550-1200 agy Pirofoszfát Tc 400-600 szív Dietilén-triamin pentaecetsav (DTPA) Benzoilmercapto-acetiltriglicerin (MAG3)

Λ ~ 100 MBq A kép típusai A kép típusai Statikus kép az izotóp/aktivitás eloszlása egy adott pillanatban Statikus kép az izotóp/aktivitás eloszlása egy adott pillanatban Dinamikus kép az

4 példák farmakon izotóp aktivitás (MBq) alkalmazási terület Pertechnetát Tc agy Pirofoszfát Tc szív Dietilén-triamin pentaecetsav (DTPA) Benzoilmercapto-acetiltriglicerin (MAG3) Metilén difoszfonát (MDP) Tc tüdő Tc vese Tc csont Mekkora aktivitást használjunk? Maximáljuk a nyerhető információt. Minimalizáljuk a kockázatot. Λ ~ 100 MBq A kép típusai A kép típusai Statikus kép az izotóp/aktivitás eloszlása egy adott pillanatban Statikus kép az izotóp/aktivitás eloszlása egy adott pillanatban Dinamikus kép az izotóp/aktivitás mennyiségének változása egy adott helyen Statikus és dinamikus együttese statikus felvételek egymásutánja Emissziós CT SPECT (Single Photon Emission Computed Tomography) PET (Positron Emission Tomography) pajzsmirigyben, Izotóp felhalmozódása vesében

Λ(MBq) Λ max A kép típusai Dinamikus kép az izotóp/aktivitás mennyiségének változása

célszervben Λ(MBq) Λ max 50 40 30 20 10 0 0 15 30 45 60 75 90 t(min) T eff Effektív

fiz biol λ = λ + λ ) t biol 10 0 0 15 30 45 60 75 90 t(min) T eff 1 T eff = 1 T fiz 1

izotóptárolási görbéje A biológiai felezési idő értékeléséhez a felvétel körülményeit

5 Λ(MBq) Λ max A kép típusai Dinamikus kép az izotóp/aktivitás mennyiségének változása egy adott helyen Effektív felezési idő az aktivitás a felére csökken a célszervben Λ(MBq) Λ max t(min) T eff Effektív felezési idő az aktivitás a felére csökken a célszervben Λ = Λ effektiv 0 e ( λ +λ fiz fiz biol λ = λ + λ ) t biol t(min) T eff 1 T eff = 1 T fiz 1 + T biol példa jobb vese bal vese Relatív aktivitás idő Hal Anger vese izotóptárolási görbéje A biológiai felezési idő értékeléséhez a felvétel körülményeit (milyen radiofarmakon, milyen formában stb.) is figyelembe kell venni. Hal Anger munkatársaival 1952

Gamma kamera kollimátor cc 40 cm fotoelektronsokszorozók detektorkristály kollimátor Jó abszorpcióképességű anyagból (ólom)

A nyílások mérete, geometriája fontos az érzékenység és feloldóképesség szempontjából.

2 1/cm 10 mm rétegvastagságban ~ 90%-os elnyelődés fotoelektronsokszorozók Fényimpulzusokat elektromos jellé alakítja.

6 Gamma kamera kollimátor cc 40 cm fotoelektronsokszorozók detektorkristály kollimátor Jó abszorpcióképességű anyagból (ólom) álló csöves/lemezes rendszer. Csak bizonyos szög alatt érkező fotonokat enged át. A nyílások mérete, geometriája fontos az érzékenység és feloldóképesség szempontjából. detektorkristály NaI(Tl) szcintillációs kristály Megfelelő detektálási hatásfok 150 kev-os fotonra μ ~2.2 1/cm 10 mm rétegvastagságban ~ 90%-os elnyelődés fotoelektronsokszorozók Fényimpulzusokat elektromos jellé alakítja. Az emittált fény hullámhossza 415 nm megfelel a PMT követelményeinek. Sajnos törékeny, hőmérsékletérzékeny, higroszkópos. Tipikusan db, cm átmérőjű PM-cső A keletkező feszültségimpulzusok nagysága változatos, mert γ-foton poziciója fényfolt kimenő elektromos jel fotoelektronsokszorozók A szcintilláció befolyásolja a pozicionálást -egy γ-foton elnyelődése nemcsak egy fotoelektronsokszorozóban indukál elektromos jelet -az elnyelődés nemcsak fotoeffektussal történik

Impulzus amplitúdó spektrum a fotoeffektus révén elnyelődő

csatorna * Compton-szórás révén keletkező, vagy nem a térbeli

kamera A sugárzás forrásának hely szerinti azonosítását a

7 Impulzus amplitúdó spektrum a fotoeffektus révén elnyelődő γ-foton energiájával arányos nagyságú feszültségimpulzust generál. Ez a többi* feszültségimpulzustól diszkriminálással (DD) megkülönböztethető. impulzusgyakoriság szórt fotocsúcs összes energia (kev) csatorna * Compton-szórás révén keletkező, vagy nem a térbeli lokalizációnak megfelelően becsapódó fényfotonok által kiváltott. fotoelektronsokszorozók detektorkristály kollimátor Gamma kamera A sugárzás forrásának hely szerinti azonosítását a kollimátor a fotoelektronsokszorozók a diszkriminátorok együttesen teszik lehetővé. Pajzsmirigy pertechnetátos (intravénásan 80 MBq) felvételek Durva göbös májlézió normál struma diffusa multinodularis struma hideg göbök Tc- fyton

csontszcintigráfia Tc-MDP: 600 MBq A gamma-kamera időbeli és térbeli

Jellemző paraméterek: térbeli felbontás energiaszelektivitás (felbontás)

Photon Emission Computed Tomography különböző kameraelrendezések SPECT

8 csontszcintigráfia Tc-MDP: 600 MBq A gamma-kamera időbeli és térbeli felbontásra is alkalmas. Statikus és dinamikus képet is nyerhetünk. Jellemző paraméterek: térbeli felbontás energiaszelektivitás (felbontás) detektálási hatékonyság normal egésztest csontmetastasis SPECT Single Photon Emission Computed Tomography különböző kameraelrendezések SPECT Több gamma kamera szkennel egy réteget adatgyűjtés 360 -ban. Keresztmetszeti képeket ad. Az egyes szeletekben az aktivitás eloszlását a számítógép rekonstruálja. Szinkódolt képrekostrukció. Egymást követő rétegek felvétele az x-tengely mentén.

9 Fejről részült SPECT -felvételek PET Positron Emission Tomography Tc- HMPAO Koincidencia a detektálásban koincidencia elemzés izotópeloszlás 1. csatorna adatfeldolgozás 2. csatorna összegzés annihiláció Egyidejű detektálás annihiláció képrekonstrukció

A PET-ban leggyakrabban alkalmazott radionuklidok természetes

izotóp β + energia (MeV) β + hatótáv (mm) Τ felhasználás

morfológiai képet adó módszerrel stroke onkológia/neurológia A

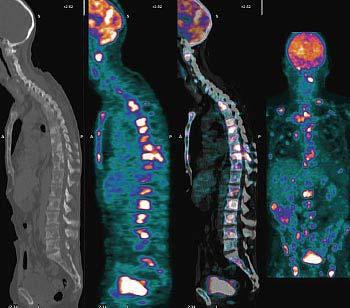

10 A PET-ban leggyakrabban alkalmazott radionuklidok természetes szerves molekulákban is megtalálható elemek izotópjai. izotóp β + energia (MeV) β + hatótáv (mm) Τ felhasználás receptorfunkciók PET/CT A PET kombinálható pontosabb morfológiai képet adó módszerrel stroke onkológia/neurológia A rövid felezési idő miatt a felhasználás közelében kell előállítani ezeket. Kapcsolódó fejezetek: Damjanovich, Fidy, Szöllősi: Orvosi Biofizika II VIII. 3.2 VIII. 4.4 CT PET PET/CT PET IX.3
