1 PKN Controls Kft Belső mérési jegyzőkönyv Kimeneti paraméterek mérése Termék megnevezése: Xe szériás Professzionális Audió Végfokozatok Modellek: XE 2500 XE 4000 XE 6000

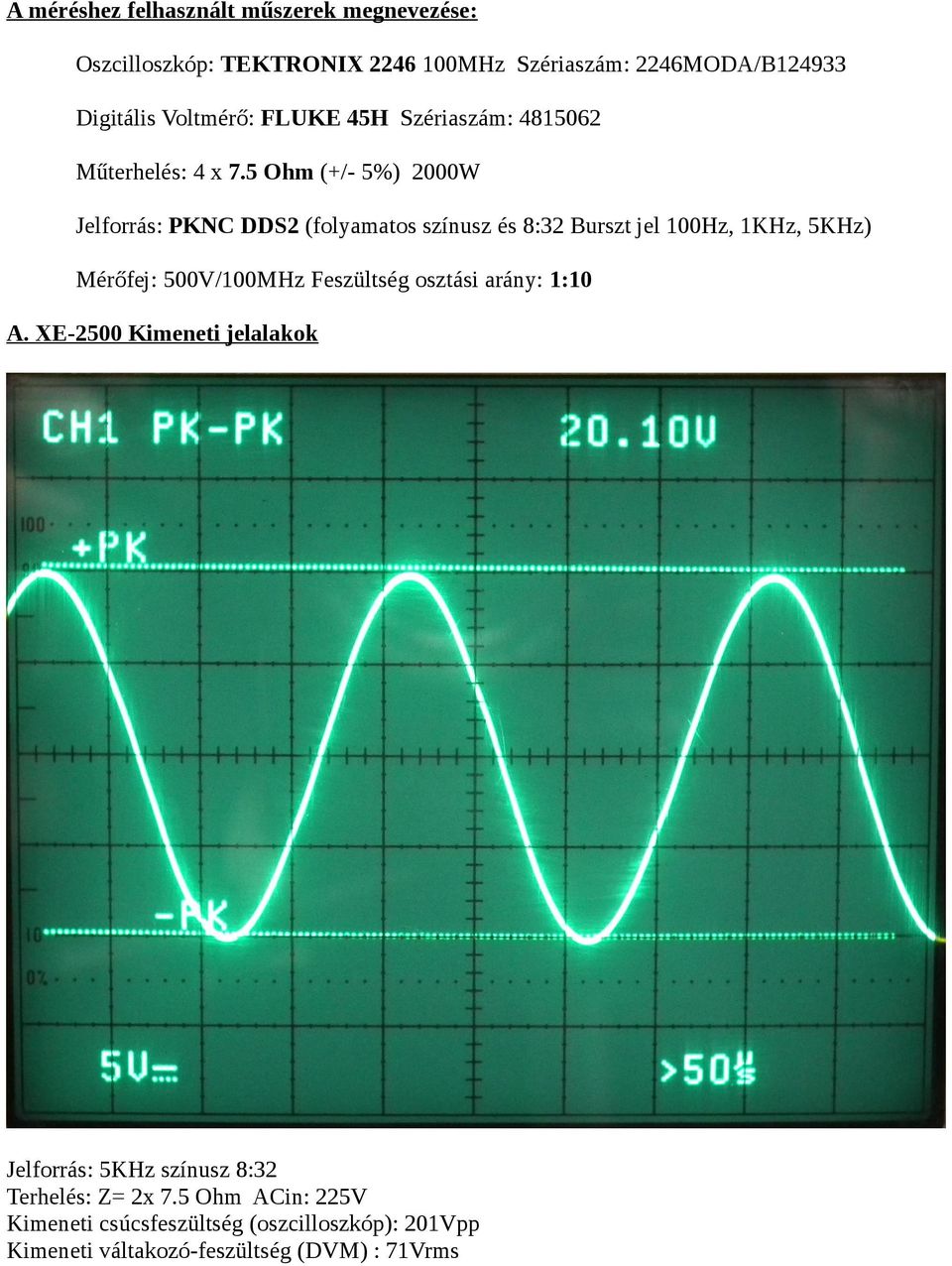

2 A méréshez felhasznált műszerek megnevezése: Oszcilloszkóp: TEKTRONIX MHz Szériaszám: 2246MODA/B Digitális Voltmérő: FLUKE 45H Szériaszám: Műterhelés: 4 x 7.5 Ohm (+/- 5%) 2000W Jelforrás: PKNC DDS2 (folyamatos színusz és 8:32 Burszt jel 100Hz, 1KHz, 5KHz) Mérőfej: 500V/100MHz Feszültség osztási arány: 1:10 A. XE-2500 Kimeneti jelalakok Jelforrás: 5KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 225V Kimeneti csúcsfeszültség (oszcilloszkóp): 201Vpp Kimeneti váltakozó-feszültség (DVM) : 71Vrms

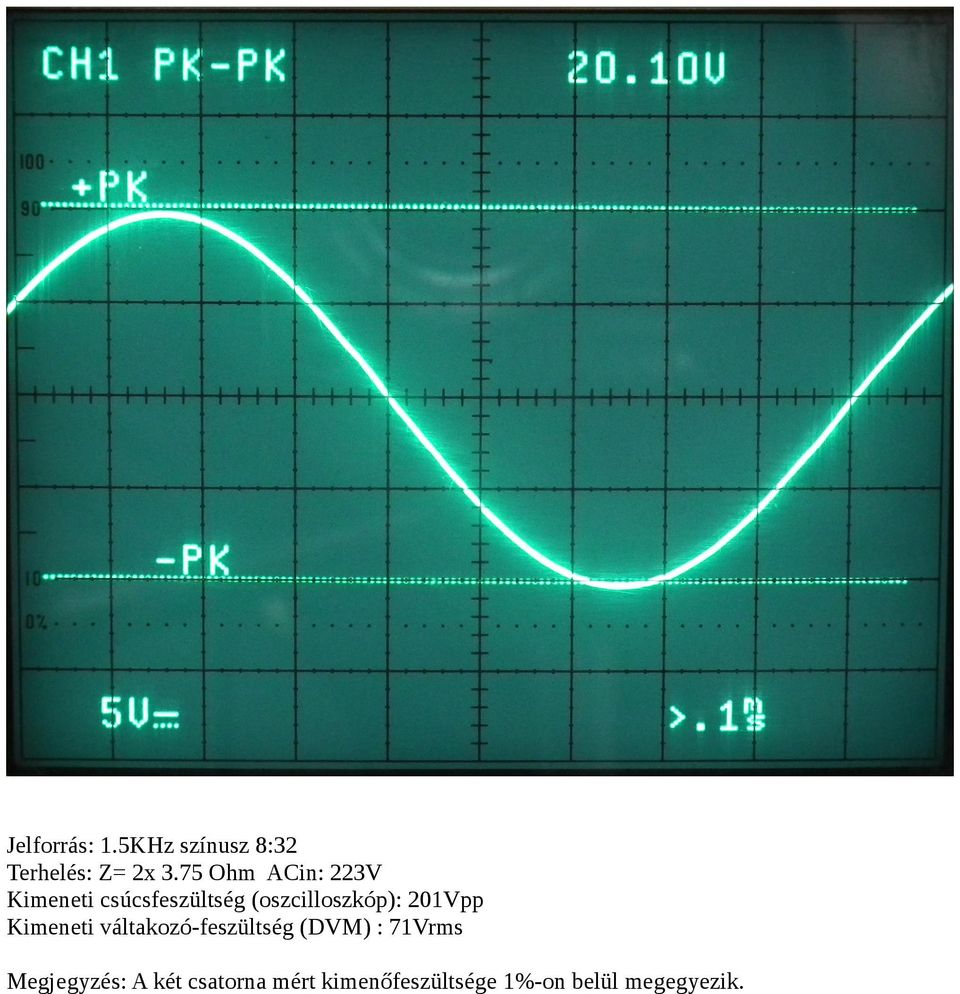

3 Jelforrás: 1.5KHz színusz 8:32 Terhelés: Z= 2x 3.75 Ohm ACin: 223V Kimeneti csúcsfeszültség (oszcilloszkóp): 201Vpp Kimeneti váltakozó-feszültség (DVM) : 71Vrms
4 Jelforrás: 5KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 226V Kimeneti csúcsfeszültség (oszcilloszkóp): 201.5Vpp Kimeneti váltakozó-feszültség (DVM) : 72Vrms

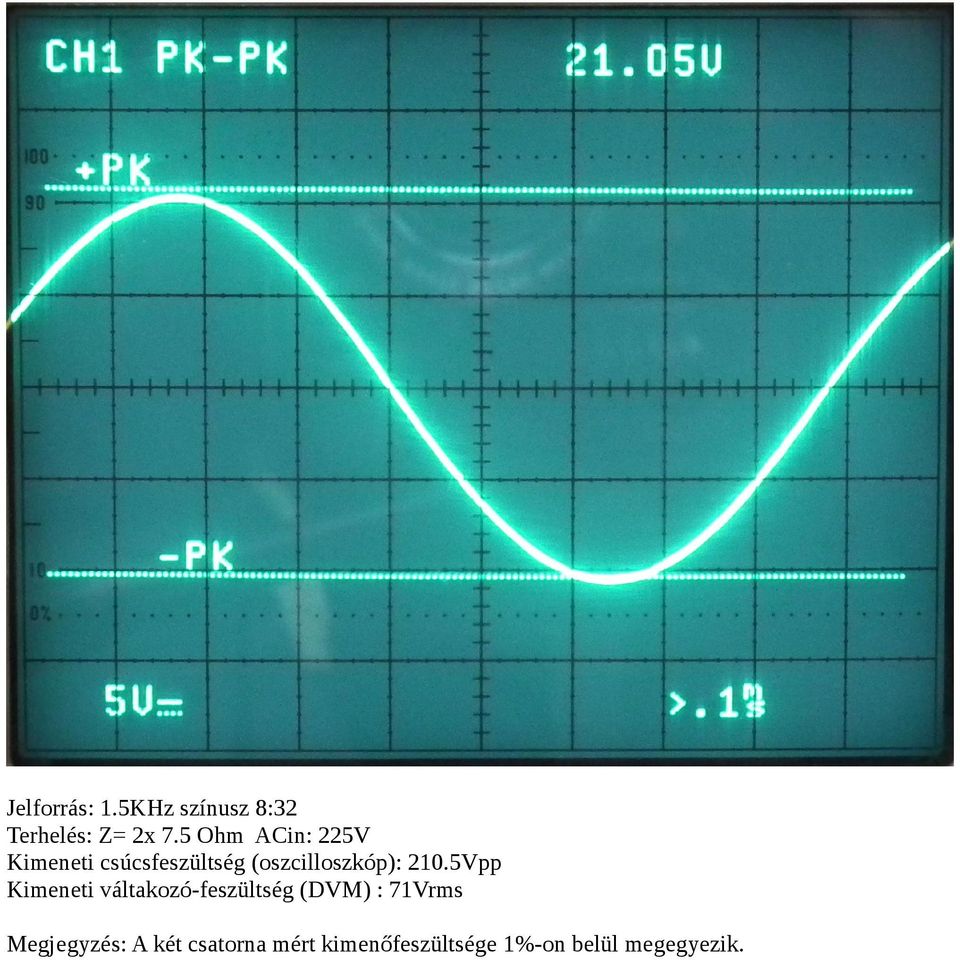

5 Jelforrás: 1.5KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 225V Kimeneti csúcsfeszültség (oszcilloszkóp): 210Vpp Kimeneti váltakozó-feszültség (DVM) : 71Vrms
6 Jelforrás: 1.5KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 225V Kimeneti csúcsfeszültség (oszcilloszkóp): 210.5Vpp Kimeneti váltakozó-feszültség (DVM) : 71Vrms
7 Jelforrás: 10KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 221V Kimeneti csúcsfeszültség (oszcilloszkóp): 200Vpp Kimeneti váltakozó-feszültség (DVM) : 70.6Vrms
8 Jelforrás: 10KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 221V Kimeneti csúcsfeszültség (oszcilloszkóp): 200Vpp Kimeneti váltakozó-feszültség (DVM) : 70.6Vrms B. XE-4000 kimeneti jelalakok
9 Jelforrás: 1KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 226V Kimeneti csúcsfeszültség (oszcilloszkóp): 283.5Vpp Kimeneti váltakozó-feszültség (DVM) : 100.6Vrms
10 Jelforrás: 1KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 224V Kimeneti csúcsfeszültség (oszcilloszkóp): 283Vpp Kimeneti váltakozó-feszültség (DVM) : 100Vrms

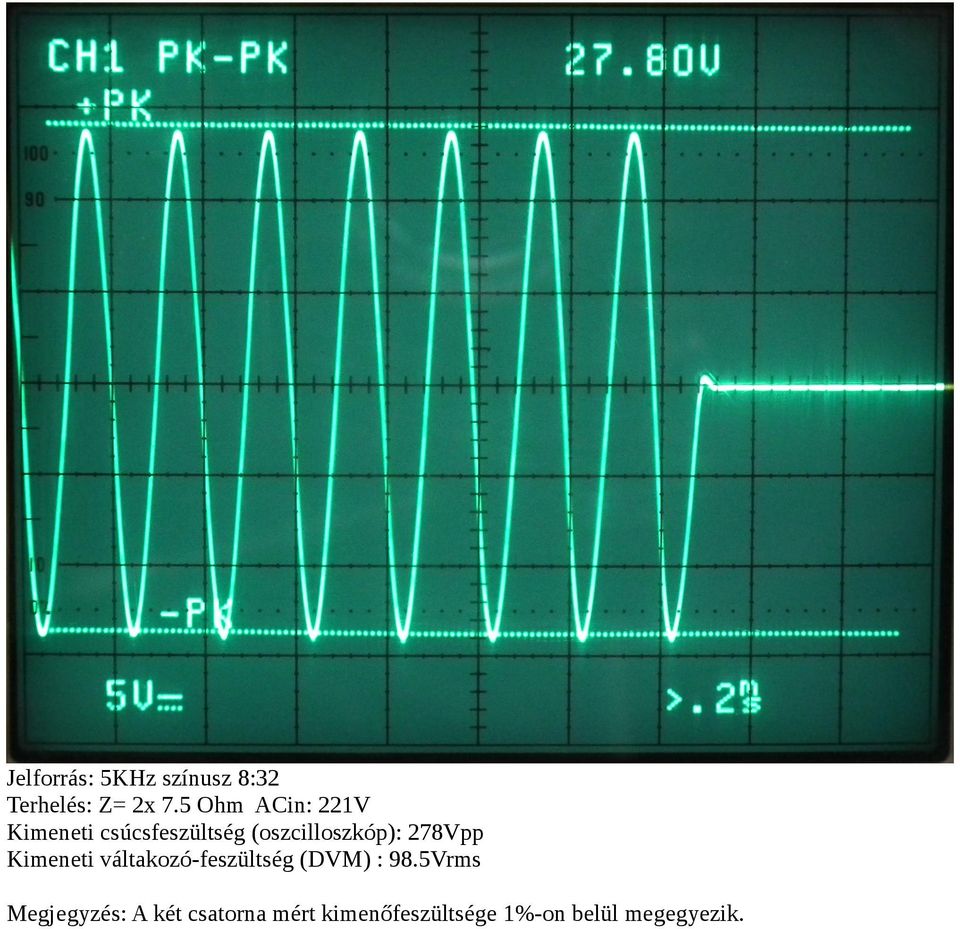

11 Jelforrás: 5KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 221V Kimeneti csúcsfeszültség (oszcilloszkóp): 278Vpp Kimeneti váltakozó-feszültség (DVM) : 98.5Vrms
12 Jelforrás: 5KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 221V Kimeneti csúcsfeszültség (oszcilloszkóp): 277Vpp Kimeneti váltakozó-feszültség (DVM) : 97.5Vrms
13 Jelforrás: 10KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 223V Kimeneti csúcsfeszültség (oszcilloszkóp): 276.5Vpp Kimeneti váltakozó-feszültség (DVM) : 96.7Vrms
14 Jelforrás: 10KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 221V Kimeneti csúcsfeszültség (oszcilloszkóp): 276Vpp Kimeneti váltakozó-feszültség (DVM) : 97Vrms

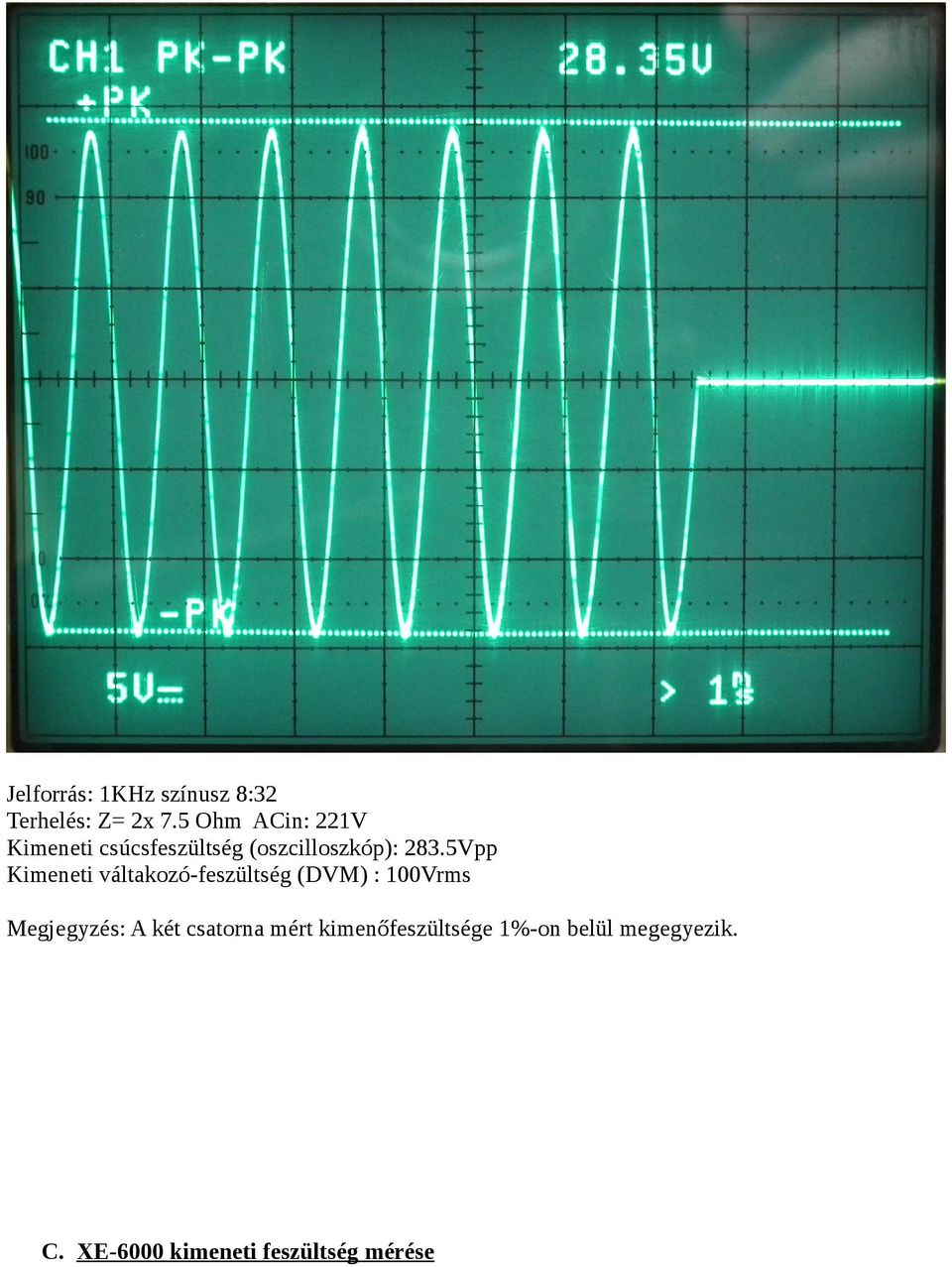

15 Jelforrás: 1KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 221V Kimeneti csúcsfeszültség (oszcilloszkóp): 283.5Vpp Kimeneti váltakozó-feszültség (DVM) : 100Vrms C. XE-6000 kimeneti feszültség mérése
16 Jelforrás: 1KHz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 227V Kimeneti csúcsfeszültség (oszcilloszkóp): 376.5Vpp Kimeneti váltakozó-feszültség (DVM) : 133Vrms

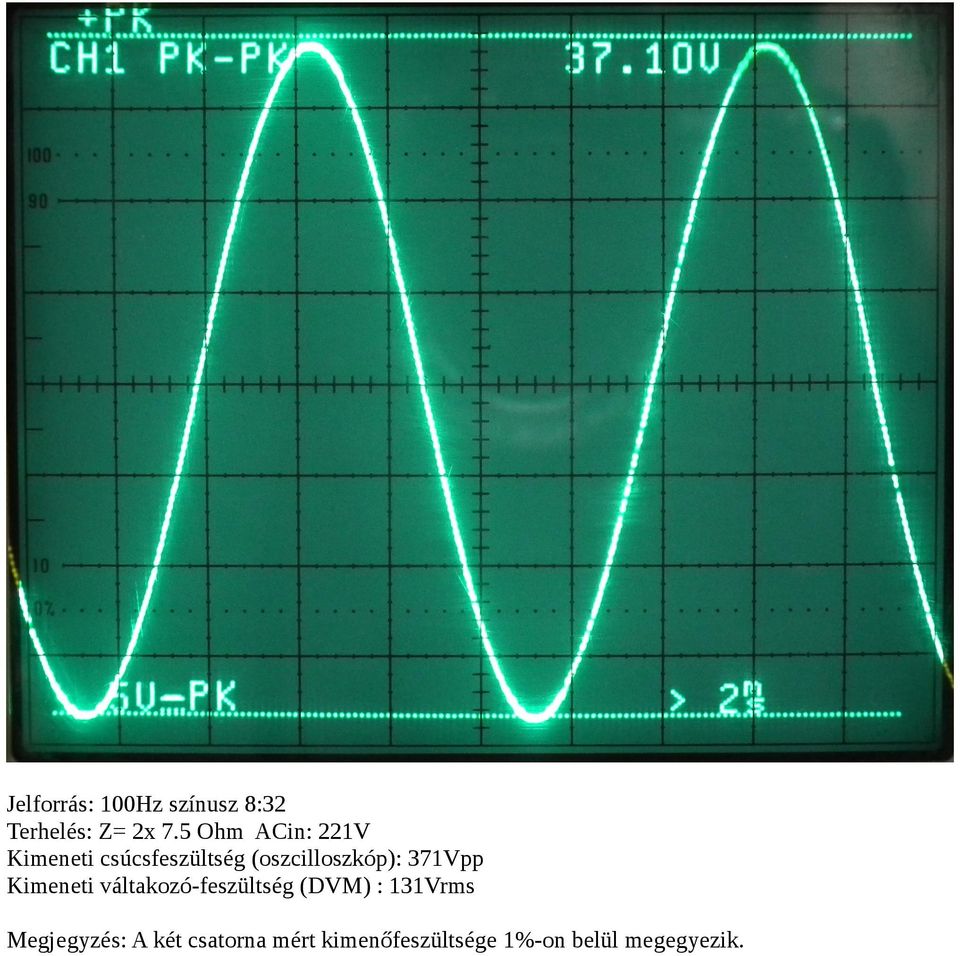

17 Jelforrás: 100Hz színusz 8:32 Terhelés: Z= 2x 7.5 Ohm ACin: 221V Kimeneti csúcsfeszültség (oszcilloszkóp): 371Vpp Kimeneti váltakozó-feszültség (DVM) : 131Vrms
