EBS-040SxxxBTE Rev.C 40W-os, programozható, IP20 védettségû, DALI-rendszerû meghajtó I./II. é.v. osztályú lámpatestekhez Jellemzõ tulajdonságok

Átírás

1 EBS040SxxxBTE 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó Jellemzõ tulajdonságok Nagy (max. 89,5%os) hatásfok Teljes teljesítmény széles kimeneti áramtartomány mellett (állandó teljesítmény) A LEDmodul hõmérsékletének érzékelése és túlmelegedés elleni védelme 3féle üzemmódban DALI/AC Dim/Timer dimmelhetõ DimtoOff (dimmelés kikapcsolásig) 0.5 W készenléti teljesítménnyel Alwayson (mindig bekapcsolt) kiegészítõ teljesítmény: 12V DC, 200mA (max. tranziens csúcsáram: 400 ma) Kimeneti fényáramkompenzáció osszú, órát meghaladó élettartam 75 Cos házhõmérséklet mellett Bemeneti túlfeszültségvédelem: 6kV differenciál módusú, 10kV közös módusú Teljes körû (túlfeszültség, túláram és túlmelegedés elleni) védelem IP20 védettségu kivitel, IP>54 védettségû lámpatestekbe szerelve kültéri felhasználásra is alkalmas Biztonsági törpefeszültségû (SELV) kimenet I. és II. érintésvédelmi osztályú lámpatestekhez alkalmas Megfelel a Zhaga 13.sz. "interfészspecifikációs" könyvének Garancia: 7 év Leírás Az EBS040SxxxBTE család 40Wos, állandó áramú, programozható LEDmeghajtókból áll, amelyek VAC bemeneti feszültségrõl, kitûnõ teljesítménytényezõvel mûködnek. Ezek a sokféle világítási alkalmazáshoz utak, alagutak és alacsony belvilágú helyiségek megvilágítására konstruált meghajtók el vannak látva kis készenléti teljesítményû kikapcsolási (dimtooff) üzemmóddal. A meghajtók nagy hatásfoka és jobb hûtési konstrukciója alacsonyabb hõmérsékleten való üzemelést tesz lehetõvé, ami jelentõsen javítja a megbízhatóságot és meghosszabbítja az élettartamot. A hibamentes üzemelés biztosítása érdekében mind a meghajtó, mind a külsõ LEDtömb el van látva bemeneti túlfeszültség, kimeneti túlfeszültség, zárlat és túlmelegedés elleni védelemmel. Típusok Állítható Teljes teljesítményû áram beállított ki feszültség feszültség kimeneti hatásfok tényezõ Gyárilag Bemeneti Kimeneti Max. Tipikus Teljesítmény kimeneti áramtartomántartomány (1) meneti áram tartomány (2) tartomány teljesítmény (3) (3) 176~305 Vac ma ma 700 ma 190~250 Vdc mA ma 1050 ma 176~305 Vac 190~250 Vdc Típusszám (4) 28~89 Vdc 40 W 89,5% 0,96 EBS040S070BTE 19 ~57Vdc 40 W 89,5% 0,96 EBS040S105BTE Notes: (1) Kimeneti áramtartomány 40W állandó teljesítmény mellett (2) Tanúsított feszültségtartomány: VAC vagy VDC (kivétel: CCC és KS) (3) Teljes terhelés és 220VAC bemeneti feszültség mellett mérve (a részletek l. az "Általános specifikációk" részben) (4) Biztonsági törpefeszültségû (SELV) kimenet 1 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

2 EBS040SxxxBTE IV Mûködési terület EBS040S070BTE EBS040S105BTE Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó Kimeneti feszültség (V) (45,89) (10%Ioset,40/Ioset) (270,89) 60% terhelés Jó teljesítõképességû terület Megengedett mûködési terület (450,89) (70,28) (Ioset,28) (Ioset,40/Ioset) 100% terhelés (700,57) (700,34) (700,28) Beprogramozott mûködési terület Kimeneti feszültség (V) (70,57) (10%Ioset,40/Ioset) (420,57) 60% terhelés Jó teljesítõképességû terület Megengedett mûködési terület (700,57) (105,19) (Ioset,19) (Ioset,40/Ioset) 100% terhelés (1050,38) (1050,23) (1050,19) Beprogramozott mûködési terület Kimeneti áram (ma) Kimeneti áram (ma) Megjegyzés: 450mA Ioset 700mA Megjegyzés: 450mA Ioset 700mA Bemeneti specifikációk Paraméter Min. Typ. Max. Megjegyzések Bemeneti feszültség 176 Vac 305 Vac 190~250 Vdc Bemeneti frekvencia 47 z 63 z Szivárgóáram 0,70 ma IEC605981; 240Vac/ 60z Bemeneti váltakozóáram 0,30 A Teljes terhelés és 220VAC bemeneti feszültség mellett mérve Bekapcsolási túláram (I 2 t) 0.35 A 2 s Teljesítménytényezõ 0,90 Teljes harmonikus torzítás 20% Teljes harmonikus torzítás 10% 20Vac bemenet, 25 Cos hideg indítás, időtartam=368μs, 10%Ipk10%Ipk. A részleteket l. a "bekapcsolási túláram hullámformája" alatt Vac, 5060z, 60%100% terhelés (2440W) esetén Vac, 5060z, 70%100% terhelés (2840W) esetén Kimeneti specifikációk Paraméter Min. Typ. Max. Megjegyzések Kimeneti áram tûrése 5%Ioset 5%Ioset Teljes terhelés mellett Kimeneti árambeállítás (Ioset) tartománya EBS040S070BTE EBS040S105BTE Kimeneti árambeállítás tartománya állandó teljesítmény mellett EBS040S070BTE EBS040S105BTE 45 ma 70 ma 450 ma 700 ma 700 ma 1050 ma 700 ma 1050 ma Teljes kimeneti áramingadozás (csúcstólcsúcsig) 5%Iomax 10%Iomax Teljes terhelés és 20 Mz sávszélesség mellett Kimeneti áramingadozás < 200 zen (csúcstólcsúcsig) 2%Iomax Teljes terhelés mellett. Az áramingadozásnak csak ez a komponense van összeköttetésben a látható villogással. 2 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

3 EBS040SxxxBTE 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó Kimeneti specifikációk (folytatás) Paraméter Min. Typ. Max. Megjegyzések Indítási túláram 10%Iomax Teljes terhelés mellett Terhelés nélküli kimeneti feszültség EBS040S070BTE EBS040S105BTE 119 V 68 V Fázisszabályozás 0,5% Teljes terhelés mellett mérve Terhelésszabályozás 1.5% Bekapcsolási késleltetési idõ 0,5 s 220VAC bemenet és 60100% terhelés mellett mérve Az Ioset hõmérsékleti együtthatója 0,04%/ C ázhõmérséklet = 0 C ~Tc max 12Vos kiegészítõ kimenet feszültsége 10,8 V 12 V 13,2 V 12Vos kiegészítõ kimenet árama 0 ma 200 ma A visszatérõ kivezetés jelzése: "Return" 400mAes csúcs maximum 300msig 2 perces A 12Vos kiegészítõ kimenet 400 ma periódusokban, amelyek alatt az átlag nem tranziens csúcsárama haladhatja meg a 200mAt Megjegyzés: Valamennyi specifikáció tipikusan 25 Cra értendõ, hacsak másként nincs jelezve. Általános specifikációk Paraméter Min. Typ. Max. Megjegyzések atásfok 220VAC bemenetnél: EBS040S070BTE Io= 450 ma Io= 700 ma EBS040S105BTE Io= 700 ma Io= 1050 ma 87,5% 87,0% 87,5% 86,5% 89,5% 89,0% 89,5% 88,5% Teljes terhelésnél és állandósult állapotú hõmérsékleten mérve 25 Cos környezetben (A hatásfok kb. 2,0%kal kisebb, ha közvetlenül a bekapcsolás után végzik a mérést.) Készenléti teljesítmény 0,5 W 230VAC/50z és kikapcsolt dimmer mellett mérve Meghibásodások közötti átlagidõ óra Élettartam óra Biztonságos Tc_shez tartozó üzemi házhõmérséklet 40 C +90 C Garancia szerinti Tc_whez tartozó üzemi házhõmérséklet 40 C +75 C 220VAC bemenet, 80% terhelés és 25 Cos környezeti hõmérséklet mellett mérve (MILDBK217F) 220VAC bemenet, 80% terhelés és 75 Cos házhõmérséklet mellett mérve; a részleteket lásd a Tc függvényében alakuló élettartam görbéjén A 7 éves garanciához tartozó házhõmérséklet. A részleteket lásd az Inventronics Garanciafeltételeiben. Kondenzáció nincs. Tárolási hõmérséklet 40 C +85 C 5 85% relatív páratartalom. Kondenzáció nincs. Méretek hüvelykben (L W ) milliméterben (L W ) 4,85 x 3,12 x 1, x 79 x 33 Nettó tömeg 220 g Megjegyzés: Valamennyi specifikáció tipikusan 25 Cra értendõ, hacsak másként nincs jelezve. 3 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

4 EBS040SxxxBTE Dimmelési specifikációk 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó Paraméter Min. Typ. Max. Megjegyzések DALI DA, DA igh Level 9,5 V 16 V 22,5 V magas szintû DA, DA Low Level alacsony szintû 6,5 V 0 V 6,5 V DA, DA Current áram 0 ma 2 ma Indulási bemeneti feszültség 180 Vac 250 Vac Gyári beállítás: 220 Vac Indulási kimeneti szint 30% 100% Gyári beállítás: 100% Leállítási bementi feszültség 160 Vac 230 Vac Gyári beállítás: 170 Vac Leállítási kimeneti szint 30% 85% Gyári beállítás: 30% Az indulási és leállítási AC Dim bemeneti feszültség közötti különbség Az indulási és leállítási bemeneti feszültség közötti növekmény Az indulási és leállítási kimeneti szint közötti növekmény EBS040S070BTE Dimmelési EBS040S105BTE kimenet tartományaebs040s070bte EBS040S105BTE 20 Vac 1 Vac 1% 10%Ioset Ioset 45 ma 70 ma Ioset 450 ma Ioset 700 ma 700 ma Ioset 1050 ma 45 ma Ioset 450 ma 70 ma Ioset 700 ma Megjegyzés: Valamennyi specifikáció tipikusan 25 Cra értendõ, hacsak másként nincs jelezve. Biztonsági és elektromágneses összeférhetõség (EMC) Biztonsági kategória ENEC & CE KS KS C 7655 EN , EN Szabvány Teljesítõképesség Szabvány ENEC EN EMI szabványok EN (1) EN EN EMS szabványok EN EN EN EN Megjegyzések Vezetett kibocsátási teszt és Sugárzott kibocsátási teszt Felharmonikus áramok kibocsátási határértékei, C osztály Feszültségingadozások és villogás Megjegyzések Elektrosztatikus kisülés (ESD): 8kV légkisülés, 4kV kontaktus kisülés Rádiófrekvenciás elektromágneses térrel szembeni zavartûrési teszt, RS Gyors villamos tranziens/burst jelenséggel szembeni zavartûrési vizsgálat, EFT Lökõhullámmal szembeni zavartûrési vizsgálat: AC hálózat, 6kV differenciál, 8kV közösmódusú 4 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

5 EBS040SxxxBTE 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó Biztonsági és elektromágneses összeférhetõség (EMC) (folytatás) EMS szabványok Megjegyzések EN EN EN EN DALI szabványok Rádiófrekvenciás terek által keltett, vezetett zavarokkal szembeni zavartûrési vizsgálat, CS álózati frekvenciás mágneses térrel szembeni zavartûrés vizsgálata Feszültségletörések Tranzienstûrési teszt: hálózati frekvenciás vezeték: 6kV differenciál, 10kV közösmódusú Elektromágneses zavartûrési követelmények alkalmazása világítási berendezésekre Megjegyzések DALI IEC ,102 & part of 207 (2) Megjegyzések (1) Ez a LEDmeghajtó kielégíti az elektromágneses zavartûrés fenti követelményeit, de a LEDmeghajtót tartalmazó lámpatest elektromágneses zavartûrése függ a meghajtóhoz és magához a lámpatesthez csatlakoztatott egyéb eszközöktõl. (2) Alkalmazott opcionális parancsok: 242 (rákérdezés zárlatra), 243 (rákérdezés szakadásra) Élettartam a ház hõmérsékletének függvényében Élettartam (ezer óra) Bekapcsolási túláram hullámformája áz hõmérséklete ( C) 5 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

6 EBS040SxxxBTE 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó atásfok a terhelés függvényében EBS040S070BTE(Io=450mA) EBS040S070BTE(Io=700mA) atásfok a kimeneti feszültség függvényében atásfok a kimeneti feszültség függvényében atásfok atásfok Kimeneti feszültség Kimeneti feszültség EEBS040S105BTE(Io=7000mA) atásfok a kimeneti feszültség függvényében atásfok EBS040S105BTE(Io=1050mA) atásfok a kimeneti feszültség függvényében atásfok Kimeneti feszültség Kimeneti feszültség Teljesítménytényezõ Power Factor Teljesítménytényezõ a terhelés függvényében Teljesítménytényezõ Terhelés 6 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

7 EBS040SxxxBTE Teljes harmonikus torzítás 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó Teljes harmonikus torzítás a terhelés függvényében Teljes harmonikus torzítás Terhelés Védõ funkciók Külsõ (termisztoros) hõvédelem NTC Paraméter Min. Typ. Max. Megjegyzések Védelmi áramszint R1 7,81 kohm R2 4,16 kohm a az R_NTC kisebb lesz R1nél, a külsõ hõvédelem bekapcsolódik, s addig csökkenti a kimeneti áramot, amíg el nem éri az R2 értéket a az R_NTC kisebb lesz R2nél, akkor a kimeneti áram a beprogramozott "Védelmi áramszint"re csökken le 10%Ioset 60%Ioset 100%Ioset 10%Ioset>Iomin (gyári beállítás: 60%) Iomin 60%Ioset 100%Ioset 10%Ioset Iomin (gyári beállítás: 60%) Túlmelegedés elleni védelem Zárlat elleni védelem Túlfeszültség elleni védelem Lecsökken a kimeneti áram, majd a túlmelegedés megszûntekor visszaáll normál értékére Automatikus helyreállítás. Nem történik károsodás, ha bármelyik kimenet rövidre záródik. A kimenet visszaáll normál értékére, ha a hibás helyzet megszûnik. Korlátozza a kimeneti feszültséget terhelés nélküli esetben és ha a normál feszültséglimit érvényét veszti Dimmelés DALI dimmelés A fényszabályozó javasolt bekötése az alábbiakban látható: DALI dimmer Inventronics LEDmeghajtó 7/ 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

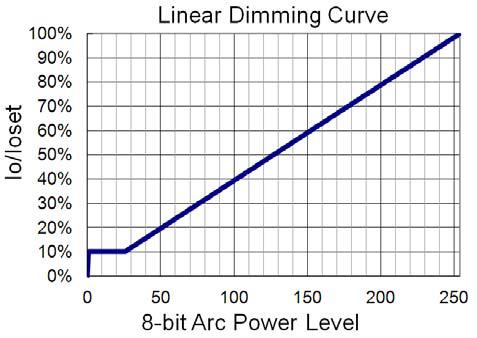

8 EBS040SxxxBTE 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó Logaritmikus dimmelési görbe Lineáris dimmelési görbe DALI dimmelés Idõzítõs dimmelés Az idõzítos dimmelés háromféle üzemmódban történhet: Self AdaptingMidnight (önbeálló éjfél), Self AdaptingPercentage (önbeálló százalékos érték) és Traditional Timer hagyományos idõzítõ Önbeálló éjfél: automatikusan beállítja az elmúlt két nap pontos értékein alapuló dimmelési görbét (ha a különbség 15 percnél kisebb), feltételezve, hogy a dimmelési görbe középpontja a helyi idõ szerinti éjfél. Önbeálló százalékos érték: Automatikusan beállítja az egyes lépések bekapcsolási idejét egy állandó százalékos értékkel (az elmúlt két nap tényleges bekapcsolási értékei alapján, ha az eltérés kisebb 15 percnél) / (a dimmelési görbébõl a beprogramozott bekapcsolási idõk alapján) agyományos idõzítõ: A bekapcsolás után változtatás nélkül követi a beprogramozott idõzítõ görbét. Váltakozó feszültségű (AC) dimmelés A váltakozó feszültségû AC Dim gyárilag beéllított tartománya VAC. A tartomány a programozó interfésszel módosítható. Állítani lehet az indulási bemeneti feszültséget, az indulási kimeneti szintet, a leállítási bemeneti feszültséget és a leállítási kimeneti szintet is. Az indulási és a leállítási bemeneti feszültség beállításai között minimum 20V különbségnek kell lennie, amikor a meghajtót programozzuk. Az indulási bemeneti feszültséghez képest minimum 5V feszültségkülönbségnek kell lennie a meghajtó dimmelésének indulása elõtt. Kimeneti szint AC Dim működési terület A teljesítõképességi területen túli terület álózati feszültség 8 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

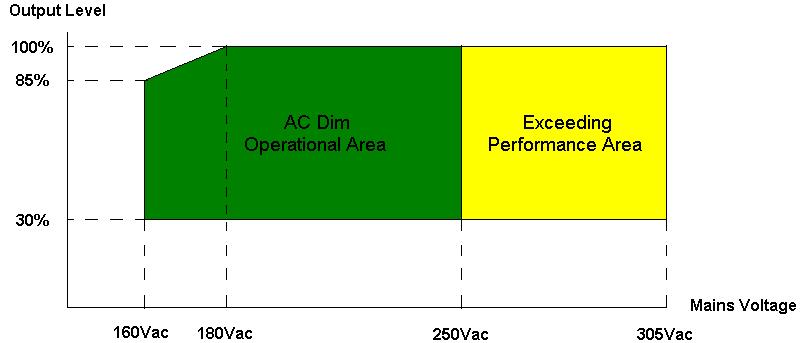

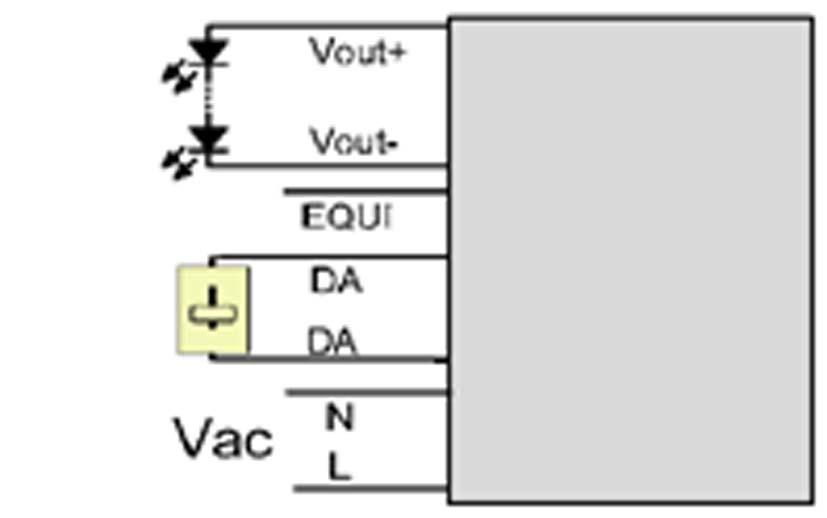

9 EBS040SxxxBTE Megjegyzések: 1. A zöld területen a meghajtó normál módon mûködik. 2. A sárga területen a meghajtó biztonságosan mûködik, de nem teljesíti a követelményeket. Kimeneti fényáramkompenzáció A kimeneti fényáramkompenzációt (OLC) arra lehet felhasználni, hogy a fényáramot a LEDek egész élettartama alatt állandó értéken tartsuk kisebb árammal hajtva meg õket, amikor még újak, majd fokozatosan növelve a meghajtóáramot az idõ múlásával a LEDek fényáramcsökkenésének kompenzálására. Bekötési ábra NTC AC Input AC bemenet 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó Zöld Szürke DALI Lila Min. Typ. Max. Megjegyzések 0,4 mm 2 1,5 mm 2 Nyomjuk be 45 os szögben, uzal keresztmetszete L, N, EQUI 20 db átlag 16 db átlag tömör és sodrott vezeték Lecsupaszítás hossza 8,5 mm 9,5 mm 0,2 mm 2 1,5 mm 2 Vout+, Vout, Nyomjuk be 45 os szögben, uzal keresztmetszete Return, Tmon, 22 db átlag 16 db átlag tömör és sodrott vezeték +12V, DA, DA Lecsupaszítás hossza 8,5 mm 9,5 mm Vörös LED Load Kék LEDterhelés Fehér Load(Max.200mA) Fekete Paraméter Terhelés Narancssárga Fehér Fekete 9 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

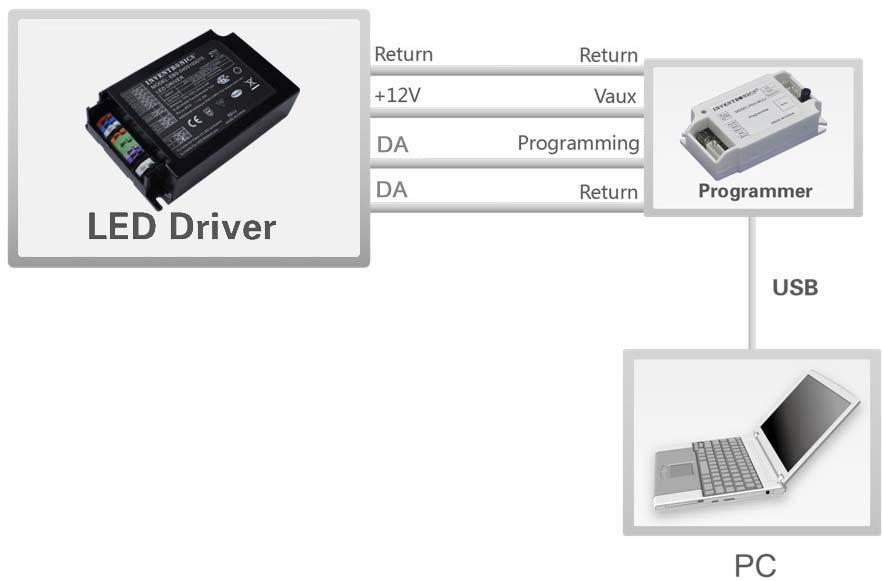

10 EBS040SxxxBTE 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó A programozás csatlakozási rajza LEDmeghajtó Programozó LEDmeghajtó programozó szerelvénnyel Programozó Megjegyzés: A meghajtónak nincs szüksége táplálásra a programozási folyamat során. A részleteket lásd a PRGMUL2 (programozó) és a PRGFIXE (programozó szerelvény) adatlapokon 10 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

11 EBS040SxxxBTE Mechanikai körvonalrajz EBS040SxxxBTE PROJ: Specifikálatlan tûrés:±1 Tc Opcionális kábelszorító ENDCAP01 Specifikálatlan tûrés:±1 PROJ: 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó 11 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

12 EBS040SxxxBTE 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó Megjegyzés: a különállóan használjuk, akkor az EBS040SxxxBTE meghajtókat el kell látni kábelszorítóval. A részleteket lásd az ENDCAP01 adatlapon A veszélyes anyagok felhasználását korlátozó irányelvnek (RoS) való megfelelés Termékeink kielégítik a 2011/65/EC európai irányelvet, amely felhívja a figyelmet az ólom és más veszélyes anyag elektronikai termékekben való felhasználásának elkerülésére. 12/ 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu

13 EBS040SxxxBTE 40Wos, programozható, IP20 védettségû, DALIrendszerû meghajtó Módosítási előzmények Változtatás kelte Rev. A változtatás megnevezése Tétel Eredeti Módosítás A Adatlap kiadása / / Tulajdonságok 7éves garancia Kiefészítés Tulajdonságok Alwayson kiegészítő teljesítménye Kiegészítés B Bemeneti specifikációk Teljesítménytényező/ Teljes harmonikus torzítás Aktualizálás Kimeneti specifikációk Ioset hőmérsékleti együtthatója Aktualizálás Kimeneti specifikációk Általános specifikációk 12Vos kiegészítő kimenet tranziens csúcsárama Működési házhőmérséklet a garantált Tc_w számára Kiegészítés Aktualizálás Leírás / Aktualizálás C Működési házhőmérséklet a garantált Tc_w számára Megjegyzések Aktualizálás Bekötési ábra / Aktualizálás 13 / 13 OLUX Kft Budapest, Béke u Tel: (06 1) Fax: (06 1) hoso@holux.hu
