1 Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27. Együttműködés, szakmai kapcsolódások a Verikál Zrt. és a Miskolci Egyetem Nyersanyagelőkészítési és Környezeti Eljárástechnikai Intézet között a hulladékgazdálkodás területén Prof. Dr. Csőke Barnabás egyetemi tanár

2 Együttműködés területei Kutatás, műszaki fejlesztés projektek, szabadalmak Oktatás (kölcsönös segítség) Publikáció Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27.

3 Műszaki fejlesztése fázisai ) A vegyesen begyűjtött MBH kezelésének kezdete, üzemi méretű kísérleti alapvizsgálatok ( ) Közép-Duna projekt 2) MBH fejlesztése, üzemi méretű kísérletek másodtüzelőanyag Vaskút fejlesztések minőségjavítására szelektívaprítással, komposzt-frakció hasznosítása ( ) Gyomaendrődi fejlesztések 3) Komplex energetikai hasznosítást megalapozó üzemi méretű kísérleti vizsgálatok: szilárd, gáz- és folyadék fázisú energiahordozók előállítása ( )..

4 Vertikál Zrt. Miskolci Egyetem Profikomp Kft. Köztisztasági Egyesülés Szent István Egyetem Nyugat-Magyarországi Egyetem Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27.

5 Mechanikai-biológiai kísérleti stabilizálás Durva, >20 mm MJ/kg Nedvesség: 10 % Aprítás Fő cél a Biostabilizálás Finom, <20 mm Szitálás Mágneses szeparálás Másodtüzelőanyag sorsa? től bevezetésre került a Nedvesség, lerakandó anyag csökkentése: % 2) Mi a lesz a CO 2 Komposztstabilát (biostabilát) mechanikai biológiai stabilizálás a Vertikál Zrt. által működtetett területeken 1) Sok a stabilát! másodtüzelőanyag termék Fe

6 Cementgyári minőségi igények Jellemző Szemcseméret Nedvességtartalom* Érték < mm légszáraz <15 %, ill <25 % Klór <1, ill< 1,5 % Hg <1 mg/kg Kén Max. 0,5 % Hamu <30 % Fűtőérték* >20 MJ/kg, ill >16 MJ/kg * Főégőre ill. kalcinátorra Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27.

7 Fűtőérték meghatározására szolgáló kísérleti kazán és mérőrendszere (szabadalom) Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27.

8 B I O S T A B I L I Z Á L T H U L L A D É K Szemcseméret Tömeg Fűtőérték Nedvesség Hamu- tartalom tartalom Termékminőség eloszlás x, [ mm ] [% ] MJ/kg [% ] [% ] <50 54,09 6,33 10,59 41, ,72 12,94 6,14 25,7 szabályozása alapjai >150 11,19 20,43 3,33 27,5 szelektív aprítással Σ 100,00 10,20 8,23 34,3 Σ mért 11,79 32,9 és osztályozással, V e g y e s k e m é n y m ű a n y a g Σ mért 36,17 0 3,7 valamint fizikai N Y E R S H U L L A D É K szeparálással Fűtőérték Nedvességtartalom MJ/kg [% ] Hamutartalom [% ] Σ mért 5,79 26,86 29,8

9 Szilárd települési vegyesen gyûjtött hulladék Kalapácsos shredder-elõtörõ Innovatív Energetikai Fejlesztések (IEF), Jedlik Ányos Program: NKFP A S z i t á l á s >120 mm Fémleválasztás Fémek <45 mm MBH mm Aprítás (<250 mm) Szitálás: 30, 80 mm <30 mm Biogáz elõállításra Másodtüzelõanyag Szeparálás Légáramban vagy IR-szeparátorral Másodtüzelõanyag és / vagy Másodnyersanyag

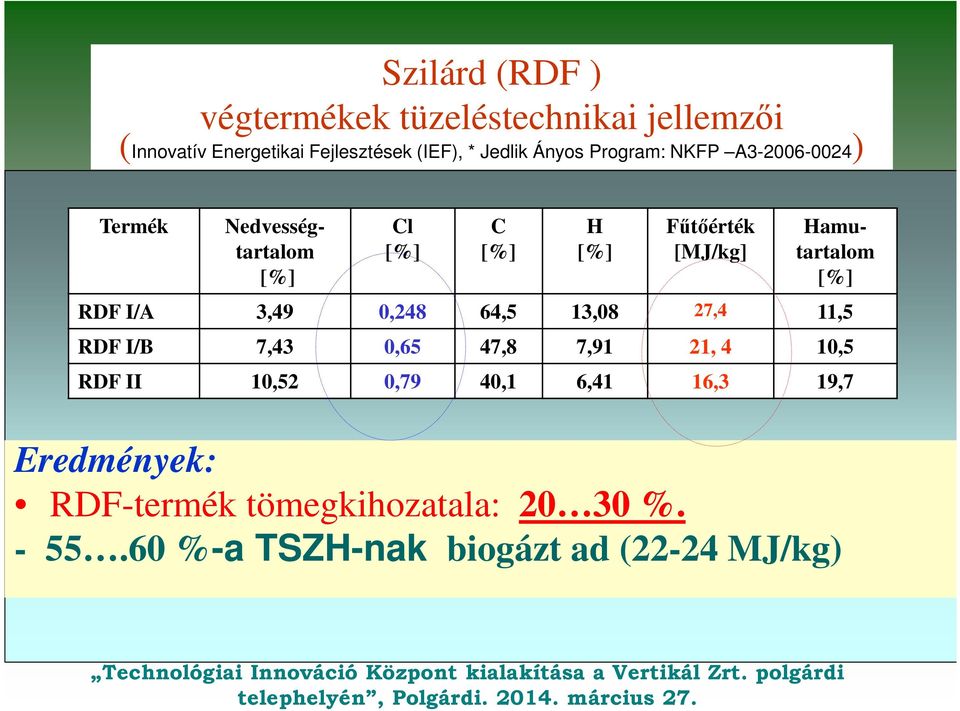

10 Szilárd (RDF ) végtermékek tüzeléstechnikai jellemzői (Innovatív Energetikai Fejlesztések (IEF), * Jedlik Ányos Program: NKFP A ) Termék Nedvességtartalom [%] Cl [%] C [%] H [%] Fűtőérték [MJ/kg] Hamutartalom [%] RDF I/A 3,49 0,248 64,5 13,08 27,4 11,5 RDF I/B 7,43 0,65 47,8 7,91 21, 4 10,5 RDF II 10,52 0,79 40,1 6,41 16,3 19,7 Eredmények: RDF-termék tömegkihozatala: % %-a TSZH-nak biogázt ad (22-24 MJ/kg) Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27.

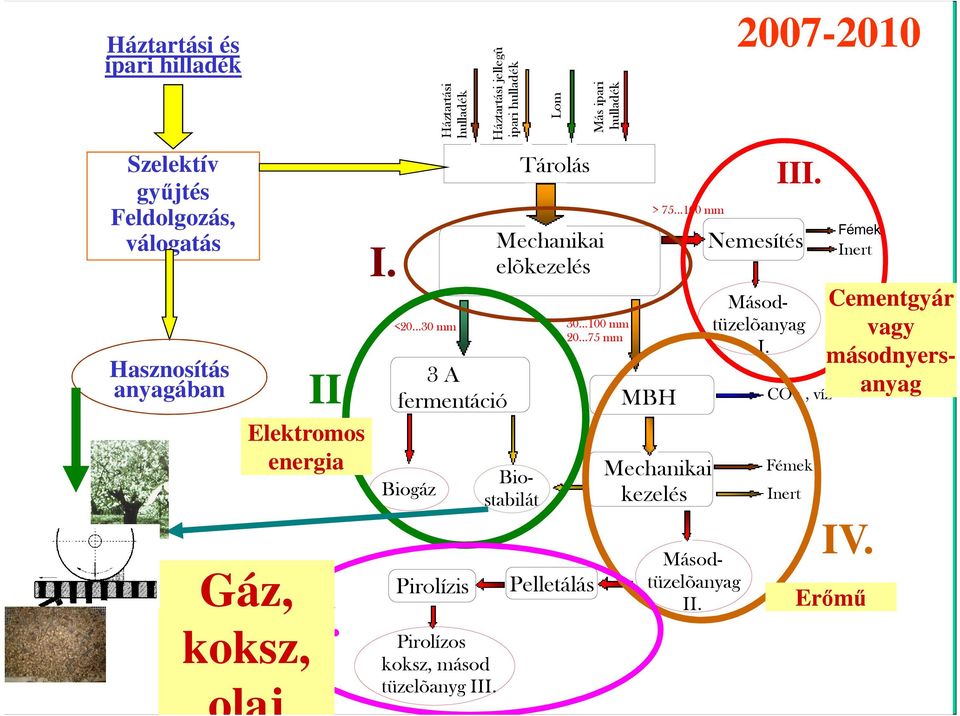

11 Háztartási és ipari hilladék Szelektív gyűjtés Feldolgozás, válogatás Hasznosítás anyagában Gáz, koksz, olaj II. Elektromos energia V. I. Háztartási hulladék Háztartási jellegû ipari hulladék 3 A fermentáció Biogáz Pirolízis Pirolízos koksz, másod tüzelõanyg III. Lom Tárolás Más ipari hulladék Mechanikai elõkezelés < mm mm mm Pelletálás MBH > mm Mechanikai kezelés Biostabilát Másodtüzelõanyag II III. Nemesítés Másodtüzelõanyag I. CO 2, víz Fémek Inert Fémek Inert Cementgyár vagy másodnyersanyag IV. Erőmű

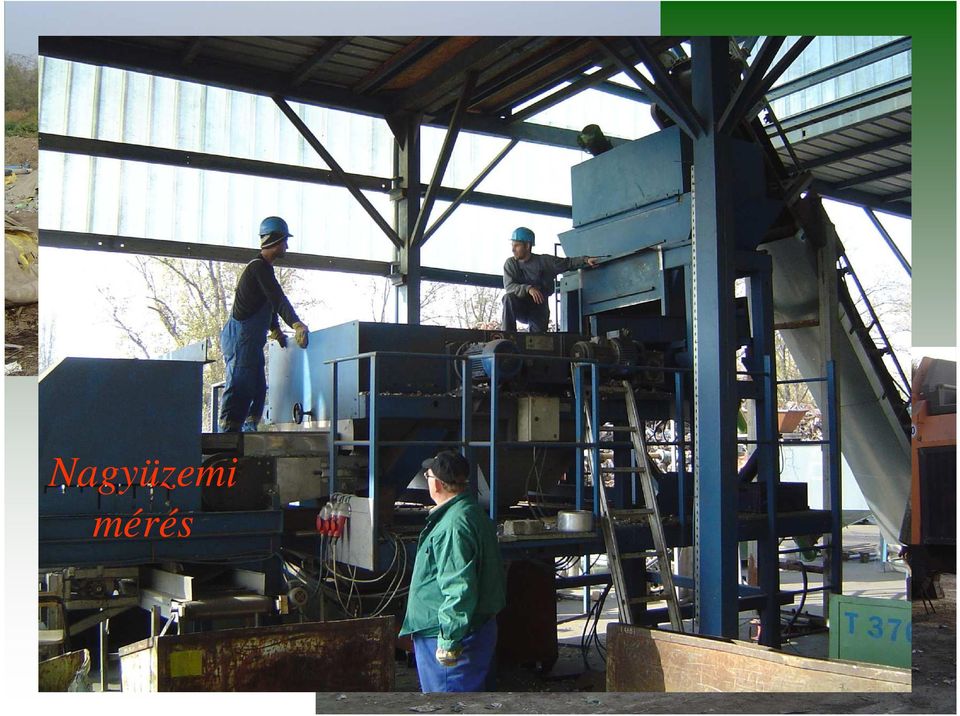

12 Nagyüzemi mérés

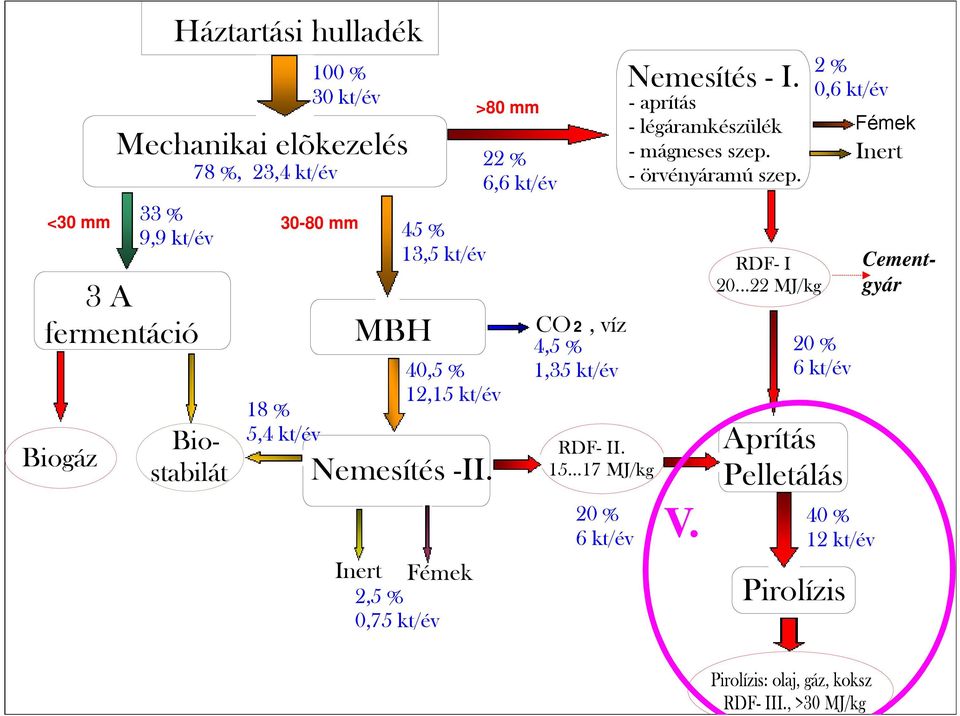

13 <30 mm Háztartási hulladék Mechanikai elõkezelés 3 A fermentáció Biogáz 33 % 9,9 kt/év 78 %, 23,4 kt/év 100 % 30 kt/év mm 18 % 5,4 kt/év MBH 45 % 13,5 kt/év 40,5 % 12,15 kt/év Nemesítés -II. Inert Fémek 2,5 % 0,75 kt/év >80 mm 22 % 6,6 kt/év CO 2, víz 4,5 % 1,35 kt/év RDF- II MJ/kg 20 % 6 kt/év Nemesítés - I. - aprítás - légáramkészülék - mágneses szep. - örvényáramú szep. V. RDF- I MJ/kg Aprítás Pelletálás Pirolízis 2 % 0,6 kt/év 20 % 6 kt/év 40 % 12 kt/év Fémek Inert Biostabilát Cementgyár Pirolízis: olaj, gáz, koksz RDF- III., >30 MJ/kg

14 Síkmatricás brikettáló berendezés Brikettálandó alapanyag tárolása Adalékanyagok tárolása A d a g o l á s E l õ a p r í t á s T á r o l á s-s z á r í t á s Utóaprítás Keverés-homogenizálás Kondícioonálás B r i k e t t á l á s < d mm S z i t á l á s d - szitanyílás > d mm Végtermék-granulátum Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi hûtése és tárolása telephelyén, Polgárdi március 27.

15 MBH bálabontás után MBH + az adalék papír hulladék Az egyszer aprított vegyes hulladék újrafeladása a gyártósorra X. Környezettechnikai Tanácskozás, Győr

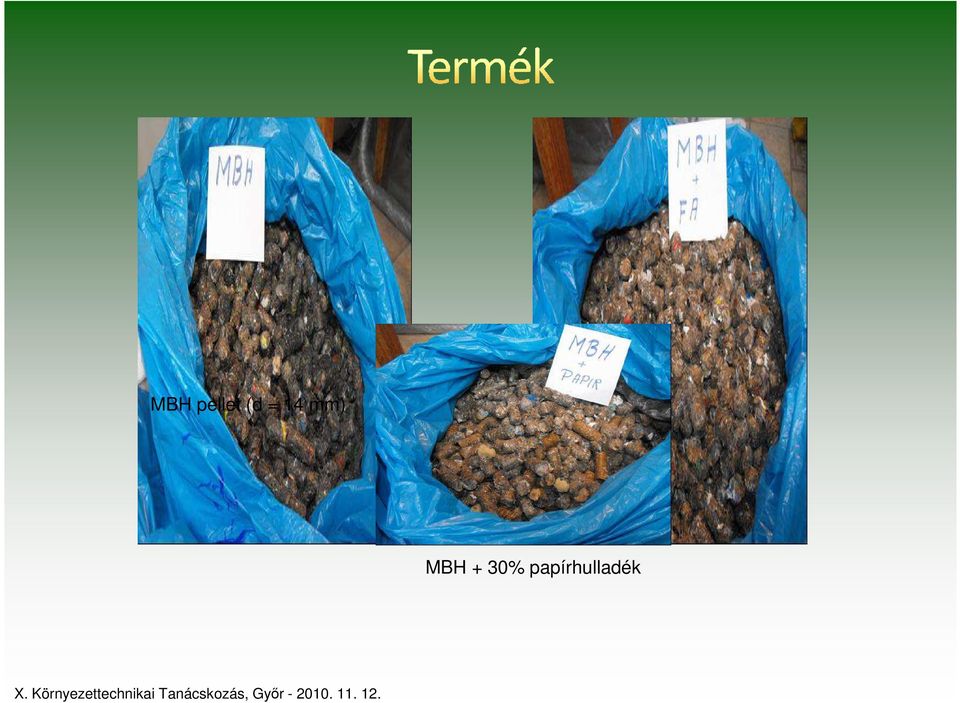

16 MBH pellet (d = 14 mm) MBH + 30% papírhulladék X. Környezettechnikai Tanácskozás, Győr

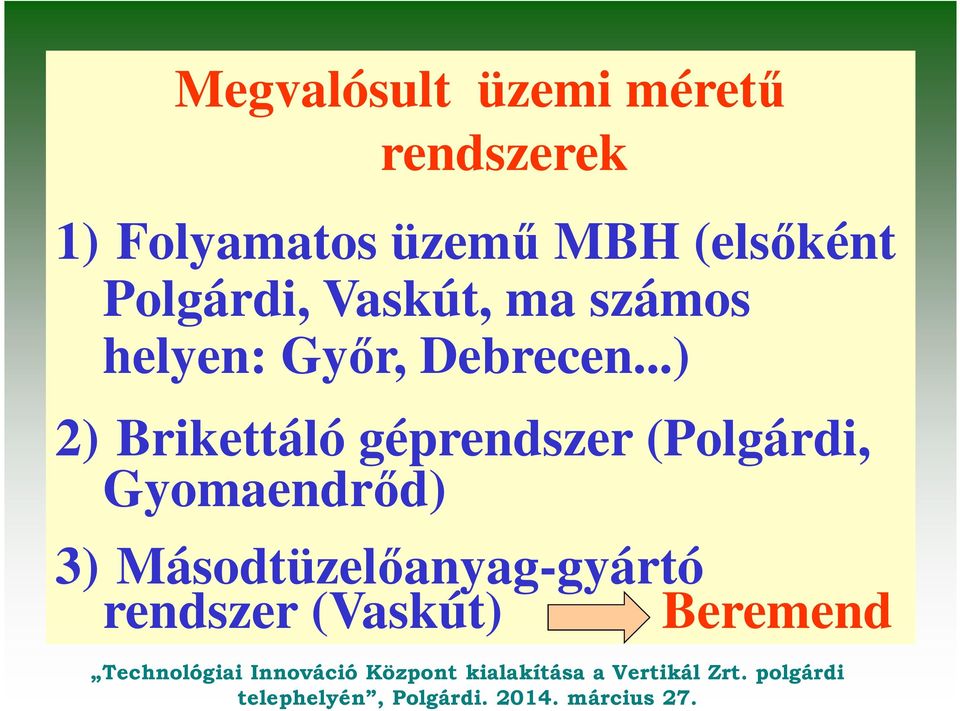

17 Megvalósult üzemi méretű rendszerek 1) Folyamatos üzemű MBH (elsőként Polgárdi, Vaskút, ma számos helyen: Győr, Debrecen...) 2) Brikettáló géprendszer (Polgárdi, Gyomaendrőd) 3) Másodtüzelőanyag-gyártó rendszer (Vaskút) Beremend Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27.

18 Megvalósult ill. épülő új üzemi méretű rendszerek 4) Energianövény-ültetvények (Gödöllő-komplett rendszer) 5) Konténeres A-A-A biogáz előállító berendezés (Profikomp Kft., Sióagárd) 6) AVE Miskolc Mechanikai technológia Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27.

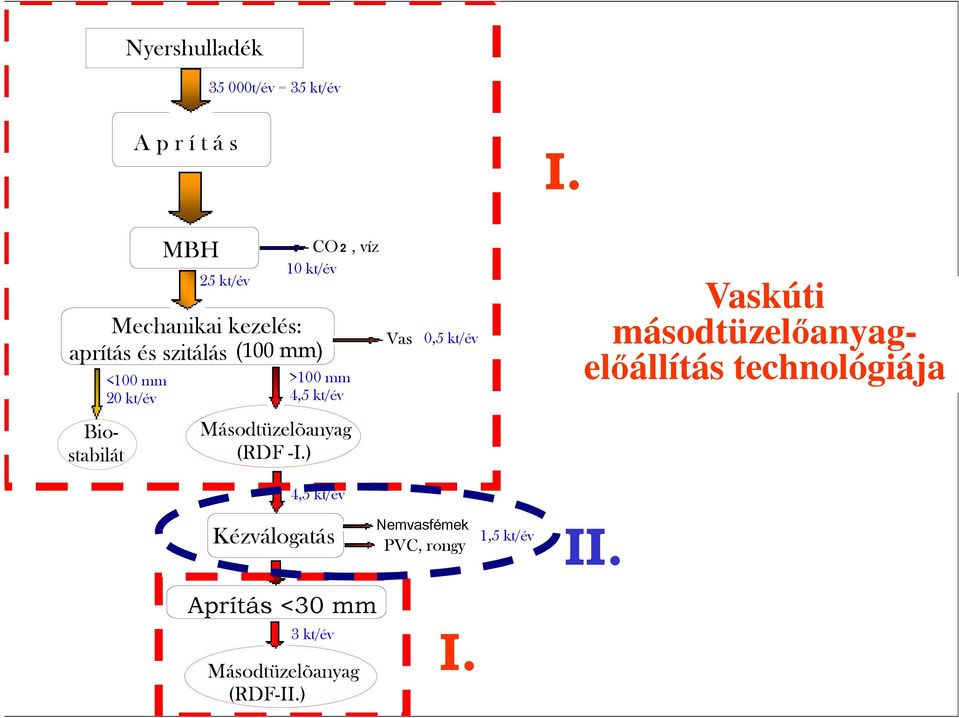

19 Nyershulladék t/év = 35 kt/év A p r í t á s I. MBH Mechanikai kezelés: aprítás és szitálás (100 mm) <100 mm 20 kt/év 25 kt/év CO 2, víz 10 kt/év >100 mm 4,5 kt/év Vas 0,5 kt/év Vaskúti másodtüzelőanyagelőállítás technológiája Biostabilát Másodtüzelõanyag (RDF -I.) Prof.Dr.Csőke Barnabás 4,5 kt/év Kézválogatás Aprítás <30 mm 3 kt/év Másodtüzelõanyag (RDF-II.) Nemvasfémek PVC, rongy I. 1,5 kt/év II. Miskolci Egyetem Nyersanyagelőkészítési és Környezeti Eljárástechnikai Intézet

20 Adagoló egység Vezérlő Kalapácsos shredder Porszűrő Porciklon Tömörítő konténer Másodtüzelőanyag előkészítés új gépei Vaskúton, 2010

21 Őrlőüzem Bálatároló Válogatócsarnok t/év, Beremend Vaskúti MBH másodtüzelõanyag nemesítõ 1 - Előaprítógép (mobil) 2 - Feladószalag 3 - Feladószalag a dobszitára 4 - Dobszita (40/70 mm) 5 - Biostabilát (<40 mm) kihordó szalag 6 - Biostabilát gyűjtő konténer 7 - RDF-II (40-70 mm) kihordó szalag 8 - RDF-II tömörítős gyűjtő konténer 9 - Válogatószalag 10 - Mágneses szeparátor 11 - Átadószalag 12 - Forgótárcsás-nyíró utóaprítógép 13 - Kihordószalag 14- Elosztó 15- RDF I. tömörító konténerek Jelölések: Fekete: új eszközök Piros: meglévő eszközök

22 Fűtőérték a szemcseméret-frakciókban Vaskút ( 2010) MBH Szemcseméret, mm Fűtőérték, MJ/kg Stabilát <40 5,46 RDF <50 8,65 RDF ,25 RDF ,00 RDF >100 22,87 Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27.

23 Légszállító rendszer: Ventilátor Porciklon Porszűrő Légvezeték Kalapácsos malom Brikettáló Szita Pelletáló üzem POLGÁRDI Prof.Dr.Csőke Barnabás Gumiszalag Csigás keverő berendezés Miskolci Egyetem Nyersanyagelőkészítési és Környezeti Eljárástechnikai Intézet

24

25 A jövő? 1) Települési hulladék: Készen állunk, megfelelő ismeretekkel, adatokkal rendelkezünk arra, hogy a komplex rendszert is megvalósítsuk (Vaskút, Közép-Duna,.)

26 Problémafelvetés -1 Általában további gond a kinyert másodnyersanyagok vonatkozásában: a termékek minősége, az alacsony feldolgozottsági fok, ennek következménye kisebb árbevétel, gyengébb gazdaságosság; Szinte minden területen nagy a hulladékkezelés maradékanyaga. Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27.

27 Problémafelvetés Az elektronikai hulladékok esetében további gond, hogy a begyűjtött hulladékok legértékesebb szerkezeti anyagait (Cu, Pb, Zn, Pt, Au, Ag, ritkaföldfémek) külföldi feldolgozó üzemek nyerik ki, s ezzel a feldolgozás valódi hasznát is ők élvezik. Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27.

28 Elektronikai hulladékok

29 Előkészítéstechnikai alapvizsgálatok Elektronikai hulladékok: LCD NYÁK Akkumulátor Nemzetközi együttműködésben megvalósuló alapkutatás a kritikus nyersanyagok hazai gazdaságfejlesztő potenciáljának kiaknázására - CriticEl című TÁMOP A-11/1/KONV számú projekt Az MTA Földtudományok osztálya A Magyar Tudomány Ünnepéhez kapcsolódó rendezvénye 29

30 Lerakó Frisshulladék feladása Big-Bag Előaprítás <120 mm Háztartási hulladék előkészítésének technológiai folyamata kísérleti üzemben Feladószalag (Bordás gumiszalag) Szitabetét >30/70 mm cserével a Finom anyag Vas- Előtöret feladása leválasztása Kézi konténer Big-Bag-ből válogatás kalapácsos shredder Kézi ellenőrzés Darabos Bordás vas <30/70 mm elektronikai Közép hulladékok és utóaprítás <30/70 mm Ciklon Légáramkészülék Örvényáramú szeparátor Fe Kalapácsos shredder gumiszalag Szeparálás Könnyű termék, RDF I. légáramban Ciklon alsótermék (főként műanyag-fólia) Örvényáramú szeparálás Kísérleti üzem törőnél, rendszer alkalmas feldolgozására Ventilátor Porszűrő ritkaföldfémek Nemvas-fémek Al Nehéz-éghető Technológiai Innováció Központ kialakítása Nemvas-fémek RDF-II. a Vertikál Zrt. polgárdi telephelyén, Polgárdi. (főként Al) március 27. Fe RDF-II. RDF -I Nemes és kinyerés technológiája

31 Köszönöm a figyelmet! Technológiai Innováció Központ kialakítása a Vertikál Zrt. polgárdi telephelyén, Polgárdi március 27.
