1 Original documentation Logistics Interface Raktárnavigáció Bevezetése Verzió 1.1

2 Copyright Ez a dokumentum és annak tartalma (szövegek, fényképek és rajzok) szerzői jogi védelem alatt állnak. A szerzői jog tulajdonosa a Jungheinrich AG, amelynek székhelye Hamburg, Németország. A sokszorosítás (másolás, szkennelés stb.), szerkesztés, terjesztés, fordítás vagy bármilyen más kereskedelmi felhasználás tilos. Jungheinrich Aktiengesellschaft Friedrich-Ebert-Damm Hamburg Telefon: +49 (0) Fax: +49 (0) Logistics Interface Raktárnavigáció bevezetése 2

3 Tartalomjegyzék Tartalom A projekt folyamata... 4 Logiszikai folyamatok... 6 Betárolás / raklap letétele...6 Kitárolás / raklap felvétele...6 Komissiózás...7 Üres raklapok összegyűjtése...7 Targoncatípus kiválasztása... 9 Raktárelrendezési terv Raktárjelölési rendszer Elrendezés Egységrakományképző eszköz WMS követelmények Tárhelyek kezelése Szállítási megbízások generálása Utasítások hozzárendelése Logistics Interface kiválasztása Online kapcsolat Offline kapcsolat (Logistics Interface GUI Graphical User Interface) IT infrastruktúra Rádiófrekvenciás terminálok WLAN infrastruktúra Csatlakozási lehetőségek Leírások Üzembehelyezés Logistics Interface Raktárnavigáció bevezetése 3

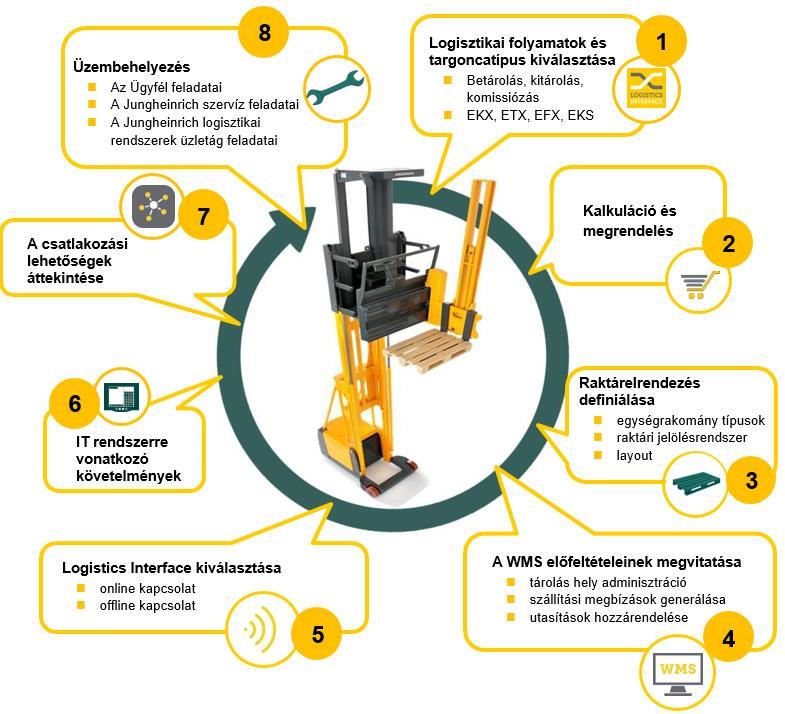

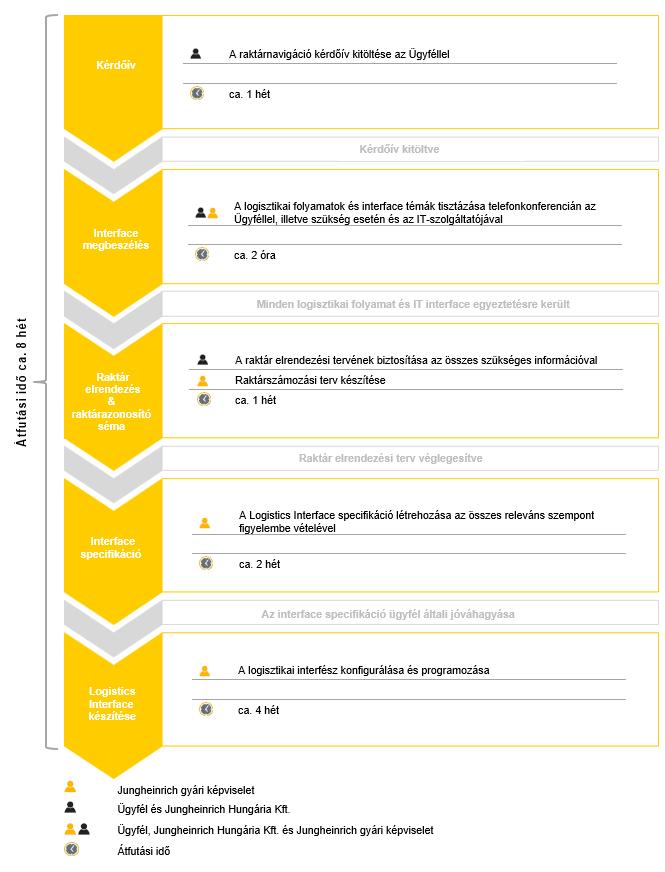

4 A projekt folyamata A projekt folyamata Logistics Interface Raktárnavigáció bevezetése 4

5 A projekt folyamata Logistics Interface Raktárnavigáció bevezetése 5

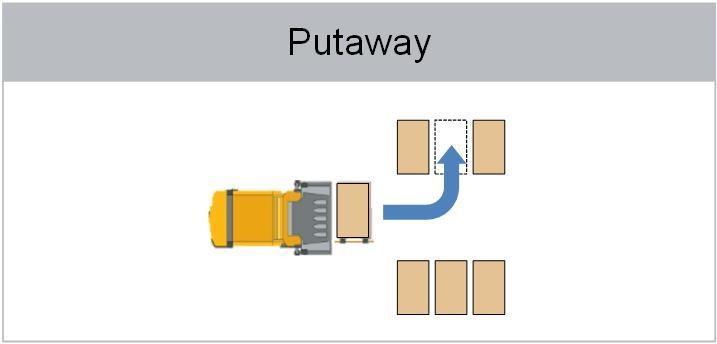

6 A logisztikai folyamatok tisztázása Logiszikai folyamatok Betárolás / raklap letétele Betárolás A szállítandó raklap a villákon van. A WMS egy betárolási utasítást küld a targoncavezetőnek a vonatkozó a tárhellyel együtt. Ezzel egy időben a WMS küld egy betárolási utasítást a Jungheinrich Logistics Interface-nek. A kezelő a raktárnavigáció segítségével a feltüntetett tárhelyhez navigál. Ott a rakat félautomata módon betárolásra kerül. Amint a raklap a kívánt célhelyre betárolásra kerül, a Logistics Interface az ügyfél kérésének megfelelően, erről a WMS-nek közvetlenül információt küld. Így biztosítható, hogy a fizikai raktárkészlet mindig megegyezik a WMS-ben tárolt információkkal. Kitárolás / raklap felvétele Kitárolás Nincs raklap a villákon. A WMS egy kitárolási utasítást küld a targoncavezetőnek a vonatkozó tárhellyel együtt. Ezzel egy időben a WMS küld egy kitárolási utasítást a Jungheinrich Logistics Interface-nek. A kezelő a raktárnavigáció segítségével a feltüntetett tárhelyhez navigál. Ott a rakat félautomata módon kitárolásra kerül. Az Ügyfél kérésének megfelelően a Jungheinrich Logistics Interface a művelet befejezése után megerősíti a raklap felvételét, és ezt az információt továbbítja a WMS-nek. Logistics Interface Raktárnavigáció bevezetése 6

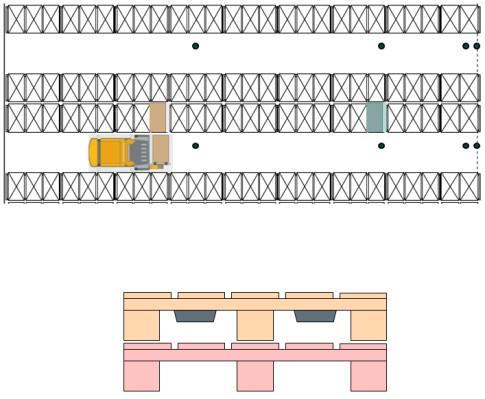

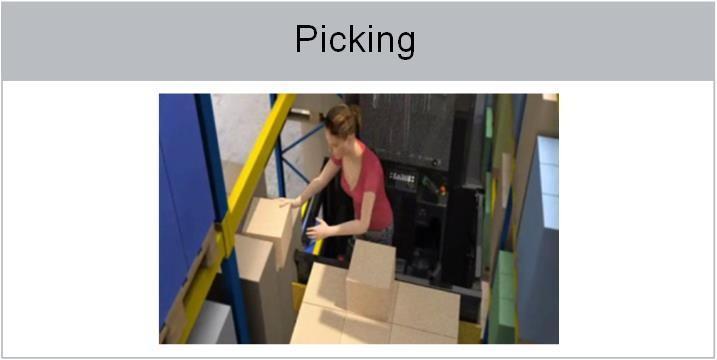

7 A logisztikai folyamatok tisztázása Komissiózás Komissiózás A WMS egy komissiózási utasítást küld a targoncavezetőnek az első komissiózandó tételre vonatkozó tárhellyel együtt. Ezzel egy időben a WMS elküldi az első célhely koordinátáit a Jungheinrich Logistics Interface-nek. A kezelő a raktárnavigáció segítségével a feltüntetett tárhelyhez navigál. A kezelő kiszedi a komissiózandó tételt és manuálisan nyugtázza a komissiózást a WMS kliensben. Ez a folyamat az utolsó komissiózandó tétel kiszedéséig tart. Üres raklapok összegyűjtése Az üres raklapok összegyűjtésének kezdetén nincs raklap a villákon. Az Logistics Interface-nek küldött első utasítás egy üres raklapok összegyűjtésére vonatkozó üzenet a kezdő tárhellyel együtt. A kezelő a raktárnavigáció segítségével a feltüntetett tárhelyhez navigál. Az üres raklap félautomata módon felvételre kerül. Kérés eseén egy jóváhagyás kerül továbbításra a WMS felé. Ezt követően újra egy üres raklapok összegyűjtésére vonatkozó utasítás kerül megküldésre a Logistics Interface felé a következő lokációval. A kezelő a raktárnavigáció segítségével a feltüntetett tárhelyhez navigál. Az üres raklap félautomata módon felvételre kerül. Kérés esetén egy jóváhagyás kerül továbbításra a WMS felé. Logistics Interface Raktárnavigáció bevezetése 7

8 Lehetséges, hogy további üres raklapgyűjtő megbízásokra kerül sor, amelyek a fentiek szerint kerülnek feldolgozásra. Az üres raklap gyűjtés végeztével (melyre a WMS vagy a kezelő ad utasítást) általában egy raklap kitárolási művelet következik. A targoncakezelő felelőssége annak biztosítása, hogy az állványok ne sérüljenek az üres raklapokból álló rakat magasságának növekedése miatt a felvétel és betárolás során. Logistics Interface Raktárnavigáció bevezetése 8

9 Targoncatípus kiválasztása Targoncatípus kiválasztása Az alábbi targoncatípusokból lehet választani: Logistics Interface Raktárnavigáció bevezetése 9

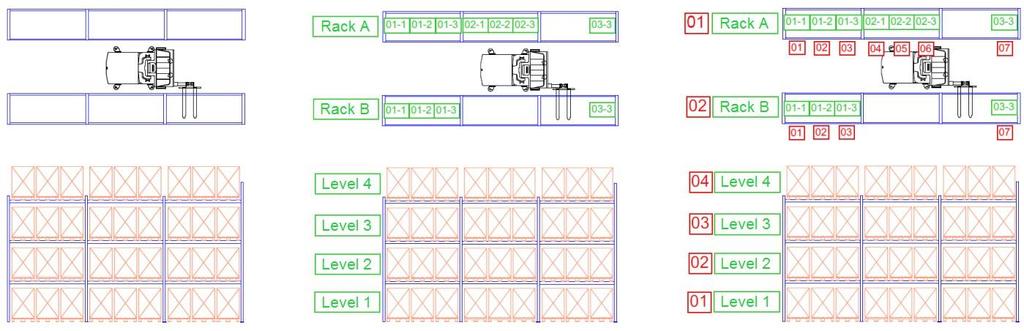

10 Raktárelrendezési terv Raktárelrendezési terv Raktárjelölési rendszer Az ügyfél számozási sémáját rögzíteni kell. A rendszernek egyedinek kell lennie. Ha az ügyfél WMS-e a raklapátadóhelyekre vonatkozóan is kiad utasításokat, akkor ezeket is rögzíteni kell. A tárhelycímkék az alábbi struktúrával rendelkezhetnek: RR = állványsor - alfanumerikus BB = blokk - numerikus L = blokkon belüli hely - numerikus H = magasság - numerikus Elrendezés A raktárszámozás eltérő az Ügyfél által használt rendszerben (zöld) és a targoncavezérlésben (piros). *minta raktárelrendezésre vonatkozóan A Jungheinrich Hungária Kft. projekt vezetője rögzíti az ügyfél által használt számozást (zöld). A Logistics Interface-ért felelős project manager rögzíti a gépvezérlés szerinti számozást (piros). Logistics Interface Raktárnavigáció bevezetése 10

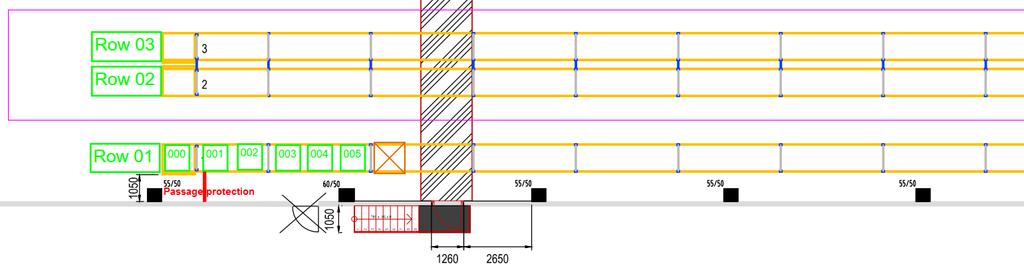

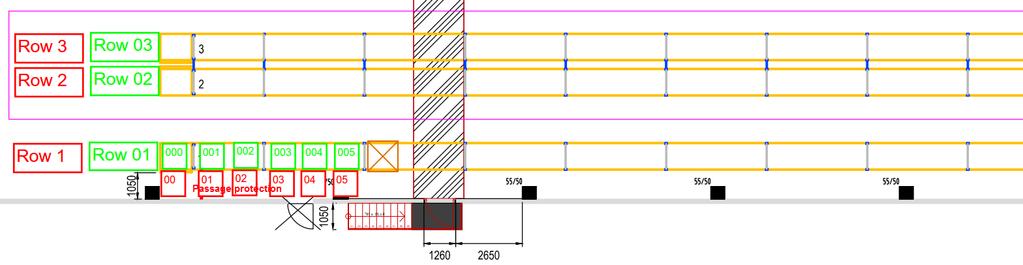

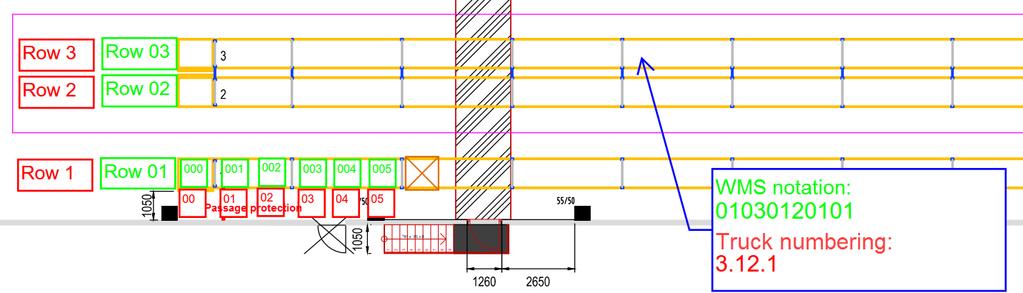

11 Raktárelrendezési terv Példa: 1. lépés: ügyfél általi számozás rögzítése: 2. lépés: gépvezérlés szerinti számozás rögzítése: 3. lépés: példa megnevezése: Logistics Interface Raktárnavigáció bevezetése 11

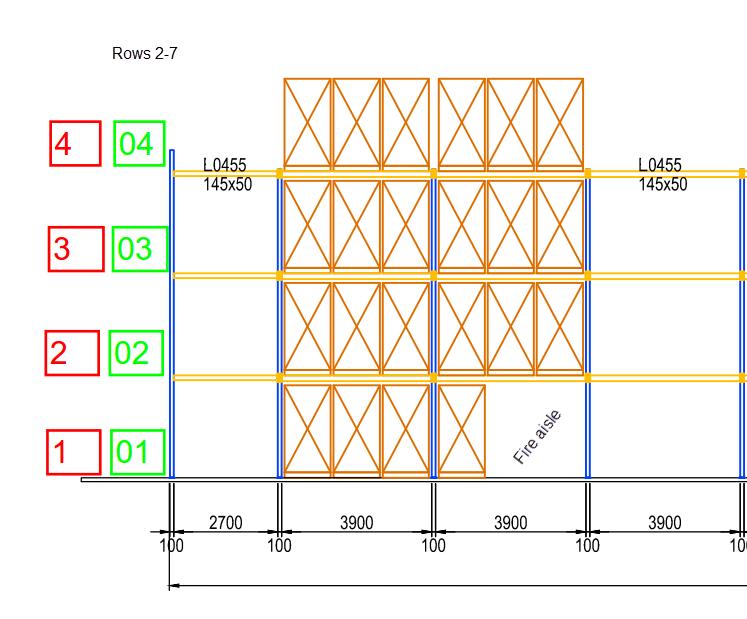

12 Raktárelrendezési terv Az állványrendszer szintjei az oldalnézeten találhatóak. Ismét láthatóak az ügyfél által használt és a gépvezérlés szerinti értékek: Egységrakományképző eszköz Minden, az ügyfél által használt egységrakományképző eszközt, mint pl. EUR raklap, ipari raklap, rácsos konténer, stb. rögzíteni kell. A Logistics Interface-nek szüksége van erre az információra, ha meg kell különböztetnie a különböző egységrakományképző eszközöket. Logistics Interface Raktárnavigáció bevezetése 12

13 WMS követelmények WMS követelmények Tárhelyek kezelése Az ügyfél raktárirányítási rendszerének képesnek kell lennie, hogy a szállítási megbízásokhoz a forráshelyet és a rendeltetési helyet hozzárendelje. A raklapátadó helyek (egyedi tárhelyek) szintén lehetnek forrás- vagy célhelyek is. Szállítási megbízások generálása Az ügyfél WMS-nek képesnek kell lennie arra, hogy egyedi szállítási utasításokat hozzon létre, amelyekből a megbízás típusa (betárolás, kitárolás, komissiózás) és a célhely meghatározható. Szállítási megbízás Utasítások hozzárendelése Biztosítani kell, hogy a WMS hozzárendeljen egy utasítást egy targoncához. Ezt lehetséges például targoncakezelő rendszeren vagy a szállítási utasítások kézi hozzárendelésén keresztül. Logistics Interface Raktárnavigáció bevezetése 13

14 Logistics Interface kiválasztása Logistics Interface kiválasztása Online kapcsolat Az Online kapcsolat azt jelenti, hogy rendelkezésre áll egy aktív WLAN-infrastruktúra, amely az adatátvitelhez használható. Így biztosítható, hogy a WMS szerver a Logistics Interface segítségével adatokat továbbítson a targoncára. Offline kapcsolat (Logistics Interface GUI Graphical User Interface) Az Offline kapcsolat azt jelenti, hogy az ügyfélnek nincs WLAN-infrastruktúrája, viszont továbbra is ki szeretné használni a raktárnavigáció nyújtotta előnyöket. Ez az opció egy átmeneti megoldás is lehet, így a raktárnavigáció a terminálon megjelenő beviteli képernyő segítségével használható. Logistics Interface Raktárnavigáció bevezetése 14

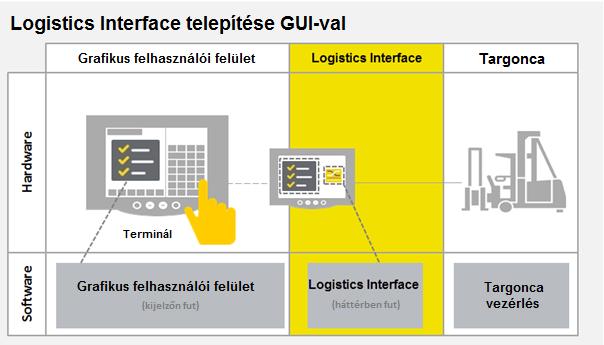

15 Logistics Interface kiválasztása Ebben az esetben a következő grafikus felhasználói felületek állnak rendelkezésre: 1-es verzió: Scan GUI Egy megbízást scanneléssel vagy szoftveres billentyűzeti bemeneten keresztül betöltenek a terminálra. Az OK gomb megnyomásával elindul a megbízás teljesítése és a grafikus felhasználói felület a részletes nézetre vált. Logistics Interface Raktárnavigáció bevezetése 15

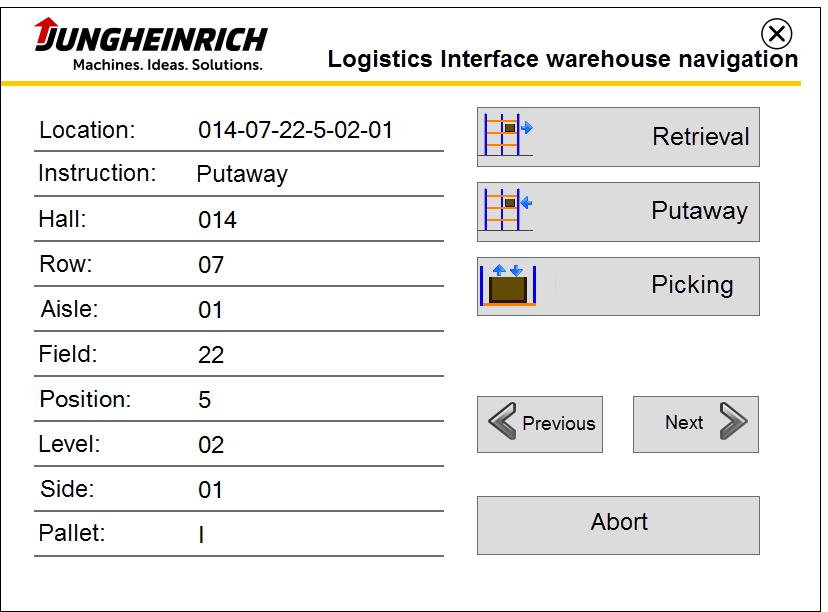

16 Logistics Interface kiválasztása A raktárnavigáció automatikusan elindul, így a raktári dolgozó a célállomásra navigálhat. Szükség esetén a dolgozó változtatásokat tud végrehajtani a jobb oldali gombok megnyomásával, például megváltoztathatja a raklap típusát. 2-es verzió: Listás GUI A raktári dolgozó kiválaszthat egy megbízást egy listából. A kiválasztással elindul a raktárnavigáció. Új megbízások generálhatók papírról történő bescanneléssel vagy szöveges fájl hozzáadásával (például USB-meghajtón keresztül). Logistics Interface Raktárnavigáció bevezetése 16

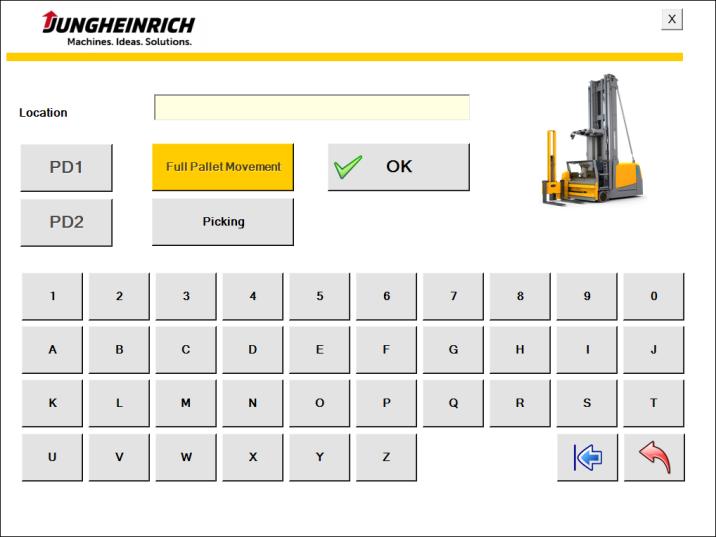

17 Logistics Interface kiválasztása 3-as verzió: Nyomógombos kialakítású GUI A grafikus felhasználói felület lehetővé teszi a tárolási hely kézi bevitelét. A tárolási folyamat típusa (bevagy kitárolás) meghatározható teherfelismerő szenzoron keresztül vagy nyomógombbal. A bevitel után a raktárnavigáció elindul. Logistics Interface Raktárnavigáció bevezetése 17

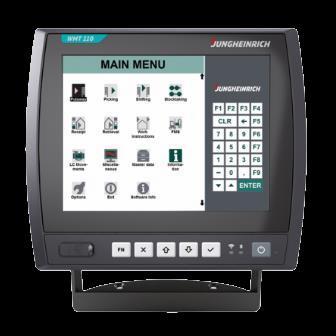

18 IT infrastruktúra IT infrastruktúra Az informatikai infrastruktúra követelményei azoktól a megoldásoktól függenek, melyeket ügyfél igénybe kíván venni. Rádiófrekvenciás terminálok A Logistics Interface használatához targonának rendelkeznie kell egy targoncaterminállal. Ezeknek a termináloknak a következő rendszerkövetelményeknek kell megfelelniük: Windows 7 (pl. Embedded, Professional), Windows 8 vagy Windows 10 operációs rendszer 1024x768-as felbontás Microsoft.NET Framework 2.0 vagy újabb 1 db soros port (RS232, 9-pin D-sub csatlakozó) Min. 800 MHz processzorteljesítmény Min. 512 MB RAM Min. 50 MB szabad háttértároló hely a Logistics Interface számára USB port a telepítéshez és a kabantartáshoz WLAN infrastruktúra Az online megoldáshoz rendelkezésre kell állnia egy WLAN infrastruktúrának. Az ügyfél felelős a WLAN lefedettségért a raktárban. Logistics Interface Raktárnavigáció bevezetése 18

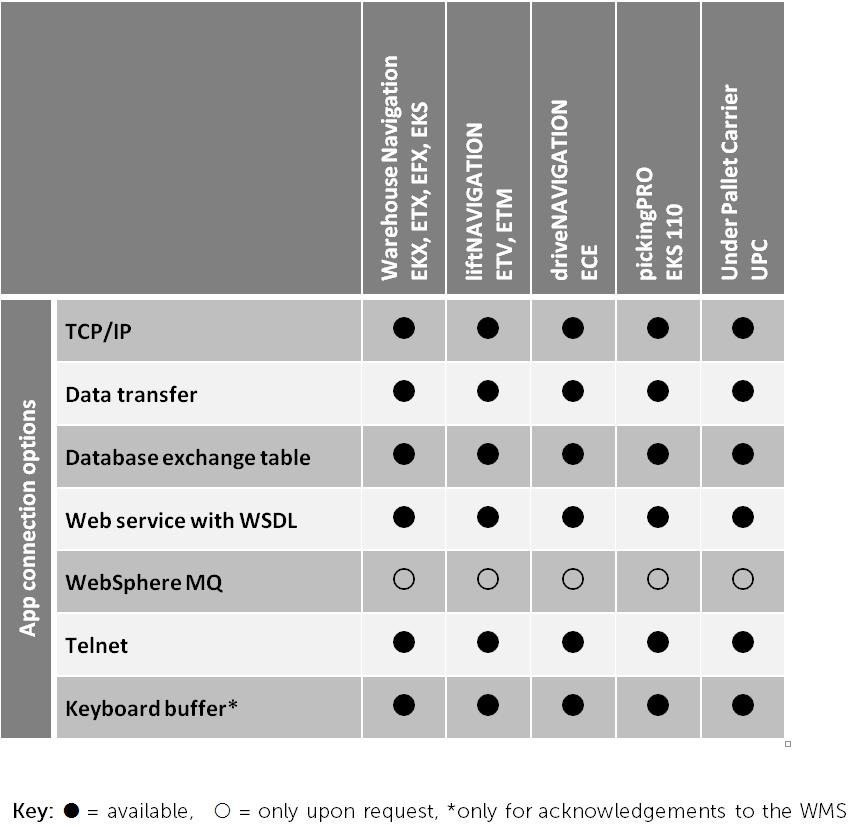

19 Csatlakozási lehetőségek Csatlakozási lehetőségek A következő standard csatlakozási lehetőségek állnak rendelkezésre: Leírások Minden csatlakozási lehetőség esetében részletes dokumentáció érhető el szabványos protokollokkal. Igény esetén ezeket a dokumentumokat a Logisztikai rendszerek interfészekért felelős részlege biztosítja. a) TCP/IP A WMS szerver vagy a WMS kliens szabványos összeköttetésen keresztül képes adatokat továbbítani a Logistics Interface-nek. A port szabadon kiválasztható. A Logistics Interface nyugtázza a beérkező adatokat. Logistics Interface Raktárnavigáció bevezetése 19

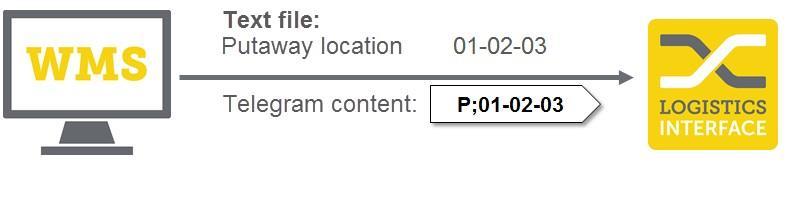

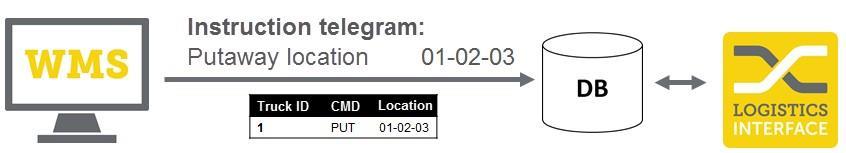

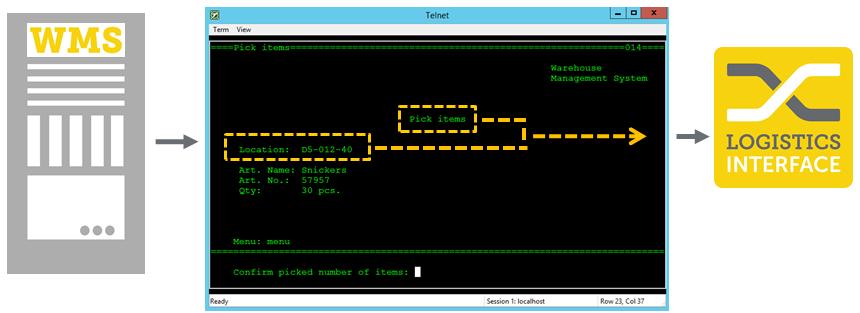

20 Csatlakozási lehetőségek b) File transzfer A WMS és a Logistics Interface egy szöveges fájlt cserél. Van egy speciális adatátvitel webes WMS ügyfelek részére. Az adatcseréhez szükséges fájlokat olyan JavaScript-parancs készíti, amelyet az ügyfél a WMS weboldalaiba integrál. A parancsot a terminál Internet Explorer böngészőjében hajtja végre, és a Logistics Interface-nek egy szöveges fájlba írja az adatokat. c) Telnet A Telnet-alapú WMS-ügyfelek az adatfolyamot követve csatlakoztathatók a Logistics Interface-hez. Ehhez Wavelink Telnet kliensre van szükség. A támogatott Telnet protokollok az IBM5250, a VT220 és a VT100. d) Adatbázis cseretábla * példa Telnet maszkra A WMS és a Logistics Interface közötti információcsere egy adatbázis táblán keresztül történik. Támogatott adatbázisrendszerek: MS-SQL, Oracle, SQLite és MS-Access. Logistics Interface Raktárnavigáció bevezetése 20

21 Csatlakozási lehetőségek e) Web-service WSDL-lel A megbízások adatai WSDL szolgáltatáson keresztül cserélődnek, a Jungheinrich szabványos WSDLt kínál. Ebben a WSDL-ben definiálunk egy eljárás meghívást, amely minden szöveges állományt fogad és visszaküld egy megerősítést. f) Billentyűzet szimuláció A WMS felé történő visszaigazolás egy gomblenyomás szimulációval (keyboard wedge) történik. A billentyűzeten történő bevitel szimulálciójával a szöveg a WMS maszkba kerül a kurzor aktuális pozíciójába. Logistics Interface Raktárnavigáció bevezetése 21

22 Üzembehelyezés Üzembehelyezés Az Ügyfél felelőssége Egy teljeskörűen működőképes WMS rendelkezésre bocsátása Teljeskörűen működő WLAN infrastruktúra biztosítása* Működő IT infrastruktúra a megadott kapcsolódási módnak megfelelően Tesztadatok és tesztmegbízások biztosítása az üzembehelyezés során Jungheinrich Hungária Kft. felelőssége A targoncák paraméterezése a raktárelrendezés alapján Kapcsolat tesztelése a targonca és a terminál között A Logistics Interface telepítése Licensz kód beállítása Logistics Interface funkcióinak tesztelése A targoncakezelők oktatása raktárnavigáció használatára Jungheinrich gyári képviselet felelőssége Telefonos támogatás az üzembehelyezés során *csak online kapcsolat esetén szükséges Logistics Interface Raktárnavigáció bevezetése 22
