1 Toolinspect - digital 3 - kulcs - Control Műszaki adatok Szerszámellenőrző rendszer Maierhöfen, Ez a dokumentum kizárólag információként szolgál. Műszaki változtatások joga fenntartva. Version:

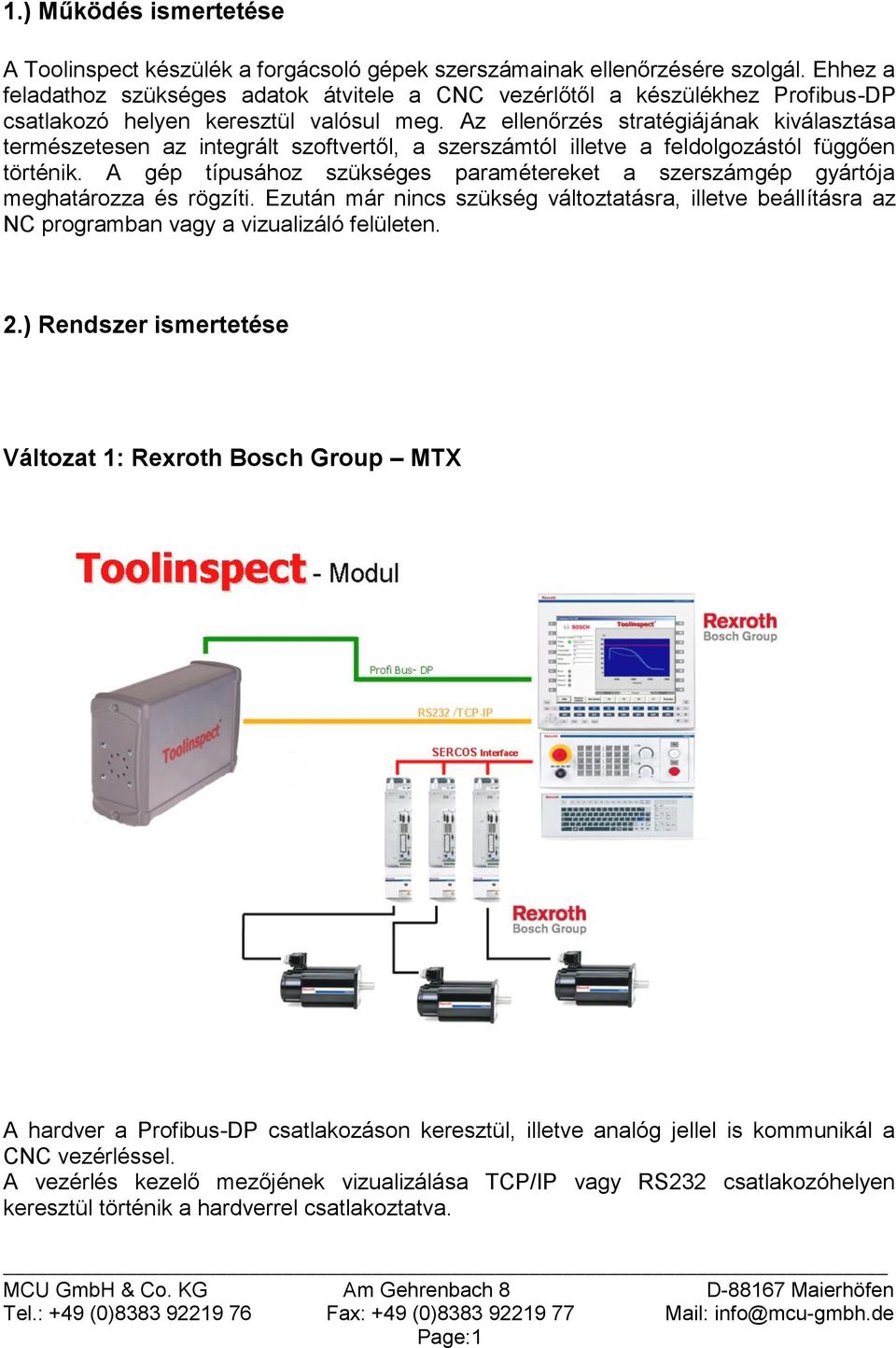

2 1.) Működés ismertetése A Toolinspect készülék a forgácsoló gépek szerszámainak ellenőrzésére szolgál. Ehhez a feladathoz szükséges adatok átvitele a CNC vezérlőtől a készülékhez Profibus-DP csatlakozó helyen keresztül valósul meg. Az ellenőrzés stratégiájának kiválasztása természetesen az integrált szoftvertől, a szerszámtól illetve a feldolgozástól függően történik. A gép típusához szükséges paramétereket a szerszámgép gyártója meghatározza és rögzíti. Ezután már nincs szükség változtatásra, illetve beállításra az NC programban vagy a vizualizáló felületen. 2.) Rendszer ismertetése Változat 1: Rexroth Bosch Group MTX A hardver a Profibus-DP csatlakozáson keresztül, illetve analóg jellel is kommunikál a CNC vezérléssel. Page:1

3 Változat 2: Siemens 840D A hardver a Profibus-DP csatlakozáson keresztül, illetve analóg jellel is kommunikál a CNC vezérléssel. Page:2

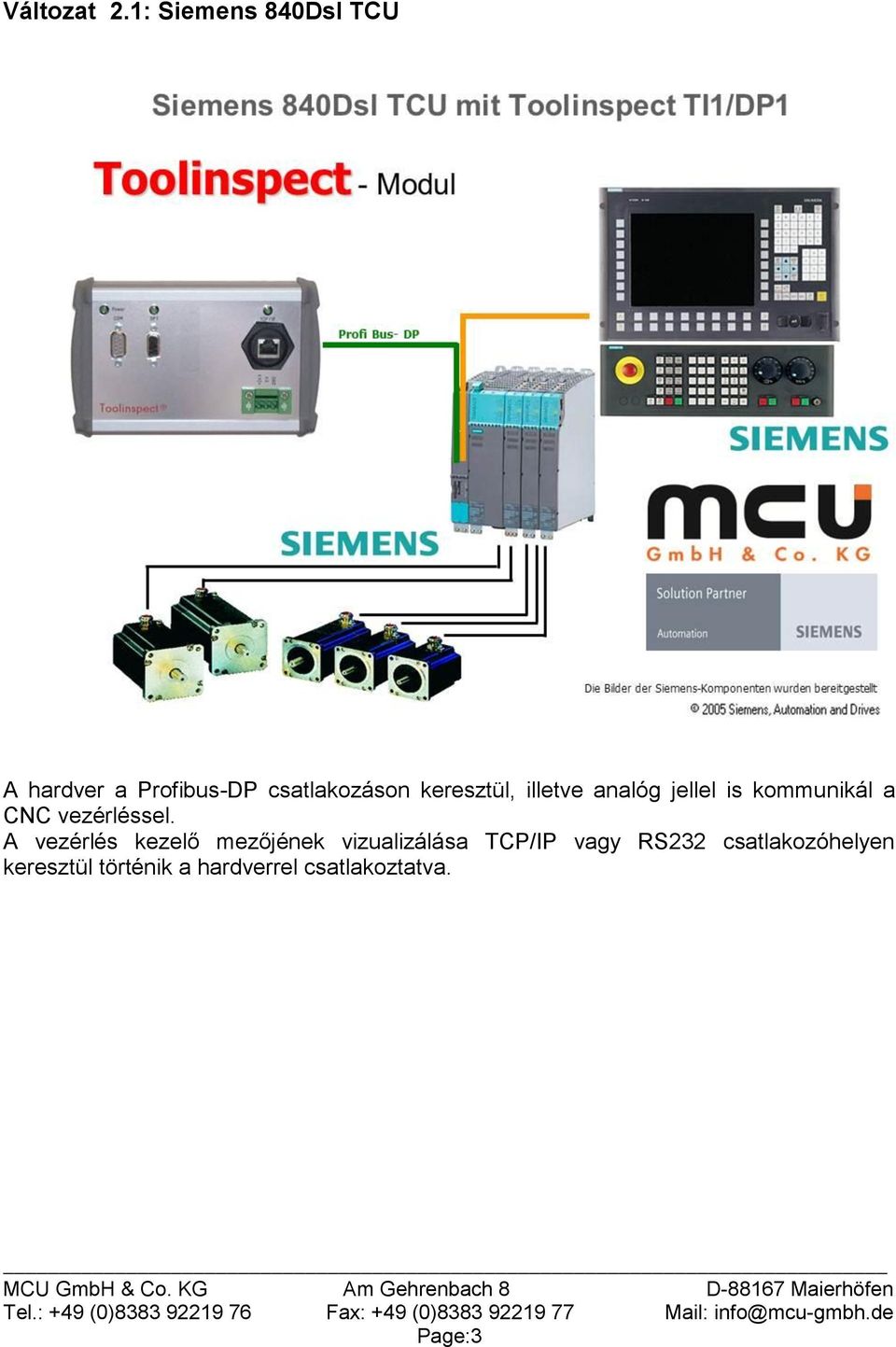

4 Változat 2.1: Siemens 840Dsl TCU A hardver a Profibus-DP csatlakozáson keresztül, illetve analóg jellel is kommunikál a CNC vezérléssel. Page:3

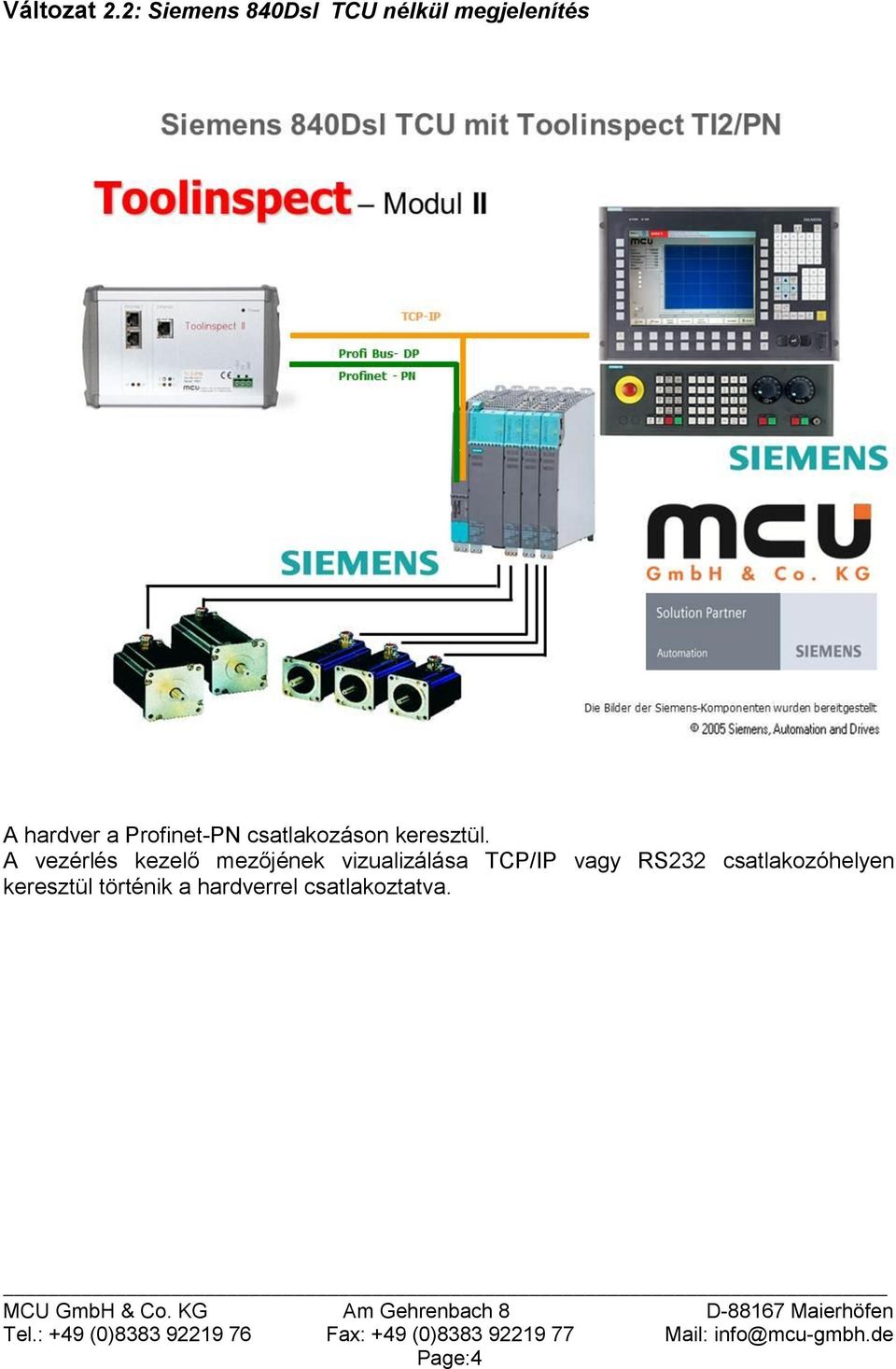

5 Változat 2.2: Siemens 840Dsl TCU nélkül megjelenítés A hardver a Profinet-PN csatlakozáson keresztül. Page:4

6 Változat 2.3: Siemens 828Dsl TCU nélkül megjelenítés A hardver a Profinet-PN csatlakozáson keresztül. Page:5

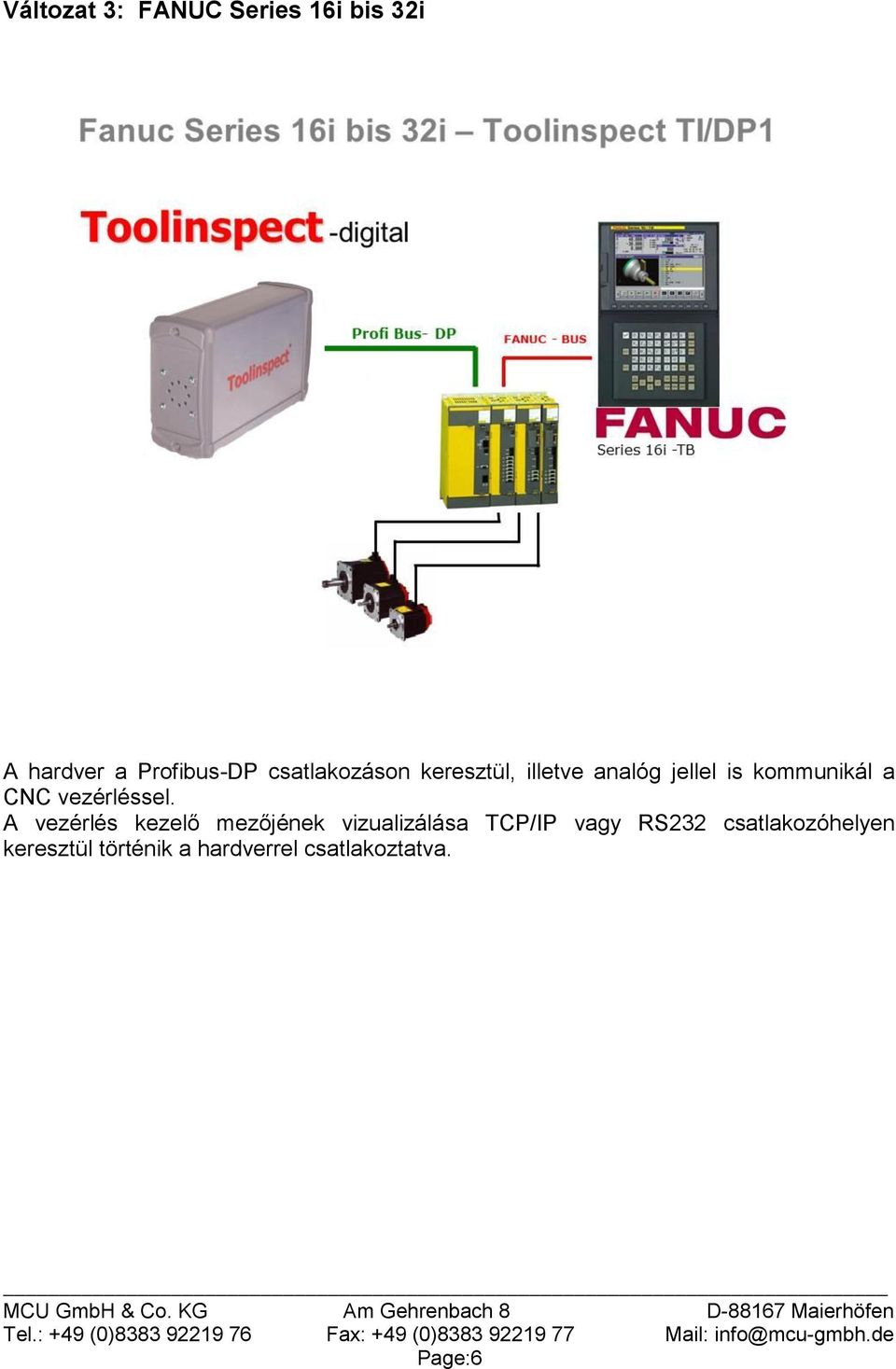

7 Változat 3: FANUC Series 16i bis 32i A hardver a Profibus-DP csatlakozáson keresztül, illetve analóg jellel is kommunikál a CNC vezérléssel. Page:6

8 Változat 4: Heidenhain itnc530 A hardver a Profibus-DP csatlakozáson keresztül, illetve analóg jellel is kommunikál a CNC vezérléssel. Page:7

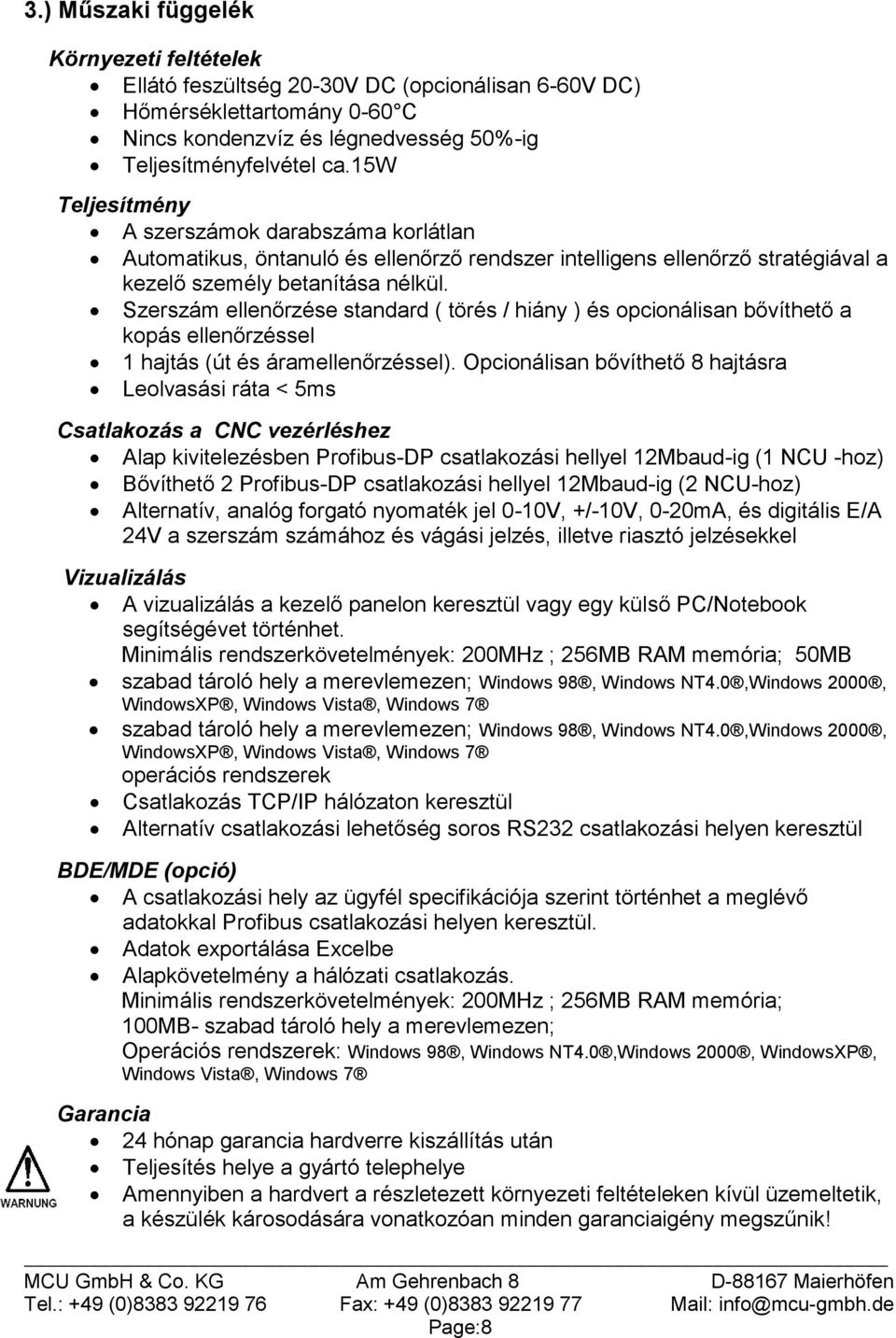

9 3.) Műszaki függelék Környezeti feltételek Ellátó feszültség 20-30V DC (opcionálisan 6-60V DC) Hőmérséklettartomány 0-60 C Nincs kondenzvíz és légnedvesség 50%-ig Teljesítményfelvétel ca.15w Teljesítmény A szerszámok darabszáma korlátlan Automatikus, öntanuló és ellenőrző rendszer intelligens ellenőrző stratégiával a kezelő személy betanítása nélkül. Szerszám ellenőrzése standard ( törés / hiány ) és opcionálisan bővíthető a kopás ellenőrzéssel 1 hajtás (út és áramellenőrzéssel). Opcionálisan bővíthető 8 hajtásra Leolvasási ráta < 5ms Csatlakozás a CNC vezérléshez Alap kivitelezésben Profibus-DP csatlakozási hellyel 12Mbaud-ig (1 NCU -hoz) Bővíthető 2 Profibus-DP csatlakozási hellyel 12Mbaud-ig (2 NCU-hoz) Alternatív, analóg forgató nyomaték jel 0-10V, +/-10V, 0-20mA, és digitális E/A 24V a szerszám számához és vágási jelzés, illetve riasztó jelzésekkel Vizualizálás A vizualizálás a kezelő panelon keresztül vagy egy külső PC/Notebook segítségévet történhet. Minimális rendszerkövetelmények: 200MHz ; 256MB RAM memória; 50MB szabad tároló hely a merevlemezen; Windows 98, Windows NT4.0,Windows 2000, WindowsXP, Windows Vista, Windows 7 szabad tároló hely a merevlemezen; Windows 98, Windows NT4.0,Windows 2000, WindowsXP, Windows Vista, Windows 7 operációs rendszerek Csatlakozás TCP/IP hálózaton keresztül Alternatív csatlakozási lehetőség soros RS232 csatlakozási helyen keresztül BDE/MDE (opció) A csatlakozási hely az ügyfél specifikációja szerint történhet a meglévő adatokkal Profibus csatlakozási helyen keresztül. Adatok exportálása Excelbe Alapkövetelmény a hálózati csatlakozás. Minimális rendszerkövetelmények: 200MHz ; 256MB RAM memória; 100MB- szabad tároló hely a merevlemezen; Operációs rendszerek: Windows 98, Windows NT4.0,Windows 2000, WindowsXP, Windows Vista, Windows 7 Garancia 24 hónap garancia hardverre kiszállítás után Teljesítés helye a gyártó telephelye Amennyiben a hardvert a részletezett környezeti feltételeken kívül üzemeltetik, a készülék károsodására vonatkozóan minden garanciaigény megszűnik! Page:8
