3 Tartalomjegyzék 1 Bevezetés 1.1 Környezetvédelmi információk Energy Star Mit jelent az, hogy ENERGY STAR termék? Az Energiagazdálkodás környezetvédelmi előnyei Újrapapír Duplex nyomtatás Tanúsítványok az Egyesült Államok, Kanada, Mexikó és Európa területére Az Egyesült Államok részére Kanada részére Mexikó részére Európa esetében Biztonsági információ Figyelmeztető jelzések A szimbólumok értelmezése Szabályozási feljegyzések CE jelölés (Megfelelőségi tanúsítvány), az Európai Unió (EU) tagországainak felhasználói részére 1-10 USER INSTRUCTIONS FCC PART 15 - RADIO FREQUENCY DEVICES (for U.S.A. users) INTERFERENCE-CAUSING EQUIPMENT STANDARD (ICES-003 ISSUE 4) (for Canada users) A "B" osztályú gépek előírásait el nem ismerő országok felhasználói részére GS Tanúsítvány Lézerrel kapcsolatos biztonság Belső lézersugárzás CDRH regulations Európai felhasználók részére Dániai felhasználók részére Finnország és Svédország részére Norvégiai felhasználók részére Lézerbiztonsági felirat Ózon-kibocsátás Akusztikus zajszint (csak európai felhasználók részére) Csak az EU tagországok részére Telefonkábel (csak a B osztályú előírásokat alkalmazó országok részére) Figyelmeztető feliratok és címkék Külön értesítés a felhasználónak Európa esetében Helyszükséglet bizhub C554e/C454e bizhub C364e/C284e/C224e Üzemeltetési előírások Áramforrás Működési környezet A másolatok tárolása A készüléken tárolt adatok A másolás törvényi korlátozása A készülékről 2.1 Bevezető a Kezelési útmutatóhoz [Gyors útmutató] (ez a kézikönyv) [Online kezelési útmutató] A kezdőlap elrendezése Működési környezet A készülékről Opciós részegységek (bizhub C554e/C454e) Opciós részegységek (bizhub C364e/C284e/C224e) bizhub C554e/C454e/C364e/C284e/C224e Tartalomjegyzék-1

4 2.2.3 Az alkatrészek neve (MFP) (bizhub C554e/C454e) Előlap Hátoldal Az alkatrészek neve (MFP) (bizhub C364e/C284e/C224e) Előlap Hátoldal A részegységek neve (opciós egységek) FS-535 másolatkezelő, SD-512 gerincfűző, PK-521 lyukasztókészlet (bizhub C554e) JS-602 feladatrendező (bizhub C554) ZU-606 Z-hajtogató egység (bizhub C554e) PI-505 lap beszúró (bizhub C554e) FS-533 másolatkezelő, PK-519 lyukasztókészlet JS-506 feladatrendező FS-534 másolatkezelő, SD-511 gerincfűző, PK-520 lyukasztókészlet LU-301/LU-204 nagy kapacitású egység Tápellátás A készülék ki- és bekapcsolása A tápkapcsoló gomb használata Energiatakarékos funkció Az Energiafogyasztás csökkentése Kezelőpanel A részek neve Érintőmezős kijelző Főmenü A főmenü elrendezése A Főmenü testreszabása Az érintőmezős kijelző kezelése Koppintás Dupla koppintás Lapozás Húzás Pásztázás Hosszú érintés Fogd és vidd Csippentés Forgatás Óvintézkedések az érintőmezős kijelző használatához A számgombok megjelenítése A számgombok áthelyezése A számgombok bezárása A számgombok állandó megjelenítése Karakterek beírása Beírás az "1. csoportban": Feladatok Feladat képernyő Több feladatos funkció Papír betöltése Papír betöltése az 1-4. tálcába Alkalmazható papírfajták Hogyan töltse be a papírt Nagykapacitású tálca (beépített) Alkalmazható papírfajták Hogyan töltse be a papírt Papír töltése a nagy kapacitású egységbe Alkalmazható papírfajták Hogyan töltse be a papírt Kézitálca Alkalmazható papírfajták Alkalmazható papírformátumok Hogyan töltse be a papírt Tartalomjegyzék-2 bizhub C554e/C454e/C364e/C284e/C224e

5 3 Alapbeállítások és alapműveletek 3.1 Nyomtatási funkció Szükséges beállítások és alapműveletek (Windows operációs rendszer alatt) Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése A nyomtató-illesztőprogram telepítése Adatok nyomtatása Nyomtató-illesztőprogramok típusai Szükséges beállítások és alapműveletek (Mac OS alatt) Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése A nyomtató-illesztőprogram telepítése Nyomtató-illesztőprogram hozzáadása és konfigurálása Adatok nyomtatása Szkennelés küldéshez funkció Többféle továbbítási módszer Adatok küldése a saját számítógépére (SMB küldés) Adatok továbbítása egy üzenethez csatolva ( TX) Az adatok tárolása USB-memóriára (külső memóriára) További módszerek az adatok küldésére és tárolására Adatok küldése egy Windows számítógépre (SMB küldés) Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése Ellenőrző lista A számítógép információinak ellenőrzése A számítógép konfigurálása Rendeltetési helyek regisztrálása Az eredeti küldése Adatok küldése Mac számítógépre (SMB küldés) Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése A készülék konfigurálása (csak Mac OS X 10.7 vagy újabb esetén) Ellenőrző lista A számítógép információinak ellenőrzése A számítógép konfigurálása Rendeltetési helyek regisztrálása Az eredeti küldése A szkennelt adatok továbbítása ben ( TX) Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése Az küldési környezet beállítása A felügyeleti információk beállítása Az eredeti küldése Fax funkció Szükséges beállítások és alapműveletek Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A küldési információk regisztrálása A tárcsázási mód kiválasztása Az eredeti küldése Faxküldés közvetlenül a számítógépről (PC-FAX TX) Előkészítés bizhub C554e/C454e/C364e/C284e/C224e Tartalomjegyzék-3

6 Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése A fax-illesztőprogram telepítése Adatok küldése Másoló funkció Alapműveletek Felhasználó hitelesítés Rendeltetési hely regisztrálása Címjegyzék regisztrálása Címjegyzék regisztrálása a kezelőpanel használatával - Regisztrálás segédprogramból Címjegyzék regisztrálása a kezelőpanel használatával - Regisztrálás szkennelés/fax módban Rendeltetési hely gyorshívó regisztrálása a számítógép használatával Egy rendeltetési hely regisztrálásához szükséges információk Csoport regisztrálása Új csoport regisztrálása Egy regisztrált rendeltetési hely előhívása Egy rendeltetési hely előhívása Rendeltetési hely megadása USB-memória használata Adatok nyomtatása egy USB-memóriáról Adatok nyomtatása A szkennelt adatok mentése egy USB-memóriára (külső memóriára) A külső memóriához engedélyezett funkciók beállítása Adatok mentése egy USB-memóriára A segítség funkció használata Segítség képernyő Segítség kérése a megjelenített képernyővel kapcsolatban: Segítség kérése egy kívánt funkcióval vagy művelettel kapcsolatban: Súgó menü lista Különleges funkciók 4.1 A különleges funkciók használata Melyek a különleges funkciók? Társítás egy alkalmazással Az i-option licenc regisztrálása Előkészítés Az i-option licenc regisztrálása Az i-option funkció engedélyezése Az egyes funkciók konfigurálása Index 5.1 Elemenkénti tárgymutató Tartalomjegyzék-4 bizhub C554e/C454e/C364e/C284e/C224e

7 1 Bevezetés

8

9 1.1 Környezetvédelmi információk 1 1 Bevezetés Ez a [Gyors útmutató] könnyen érthető módon, ábrák segítségével ismerteti a készülék leggyakrabban használt funkcióinak kezelését. Ebből a kézikönyvből szerezhet jártasságot a gép által kínált számos hasznos funkció használatához. A funkciók részletes ismertetését a géppel együtt kapott DVD-lemezen található Kezelési útmutatókban találhatja. A készülék biztonságos és szakszerű üzemeltetéséhez a használat előtt olvassa el a jelen kézikönyv 1-6. oldalon található biztonsági tájékoztatót. Ezenfelül ebben a kézikönyvben az alábbi információk találhatók. A készülék használata előtt feltétlenül olvassa el a kézikönyvet. - A gép biztonságos használatának szabályai - A termék biztonságával kapcsolatos információk - Óvintézkedések a gép használata esetén A kézikönyvben található ábrák és képernyő-képek bizonyos mértékben eltérhetnek a készüléken látottaktól. 1.1 Környezetvédelmi információk Energy Star ENERGY STAR partnerként ezt a készüléket úgy terveztük, hogy megfeleljen az ENERGY STAR hatékony energiafelhasználást megcélzó előírásainak. Mit jelent az, hogy ENERGY STAR termék? Az ENERGY STAR termékek rendelkeznek egy olyan speciális tulajdonsággal, amely lehetővé teszi, hogy egy adott idejű nyugalmi időszak után a termék automatikusan "energiatakarékos" állapotba kapcsoljon át. Egy ENERGY STAR termék sokkal hatékonyabban használja fel az energiát, így jelentős megtakarítást eredményez a közüzemi számláin, valamint óvja a természetes környezetet. Az Energiagazdálkodás környezetvédelmi előnyei Egy eszköz elektromos fogyasztása az eszköz tulajdonságaitól, valamint a használatának módjától függ. Megfelelő energiagazdálkodási beállításokkal kialakítható egy, az erőforrásokkal takarékos használati mód. Az energiatakarékos módba (pl. hibernálás módba) lépés idejének rövidebb (optimális) értékre állításával csökkenthető az elektromos energiafogyasztás. Újrapapír Ezzel a termékkel lehetséges az újrapapírra, valamint a környezetvédelmi felügyeletek által tanúsított, az EN Európai Szabványnak megfelelő, valamint a primer papírra történő nyomtatás. Ezen felül alkalmas a könnyebb papírra, pl. 64 g/m 2, végzett nyomtatásra. A könnyű papír használatával hozzájárul a természeti erőforrások megkíméléséhez. bizhub C554e/C454e/C364e/C284e/C224e 1-3

10 1 Duplex nyomtatás Környezetvédelmi információk Duplex egységgel felszerelt készüléken automatikusan nyomtathat a papír mindkét oldalára. Ezen funkció használatával csökkenti a természeti erőforrások felhasználását és a nyomtatás költségeit. A készülékhez mellékelt nyomtató-illesztőprogramban a duplex nyomtatási funkció szerepel alapbeállításként (telepítés után ez a beállítás kézi úton módosítható) bizhub C554e/C454e/C364e/C284e/C224e

11 1.2 Tanúsítványok az Egyesült Államok, Kanada, Mexikó és Európa területére Tanúsítványok az Egyesült Államok, Kanada, Mexikó és Európa területére Az Egyesült Államok részére Ez a termék az alábbi modellnéven tanúsított az Egyesült Államokban. Konica Minolta márkájú bizhub C554e, bizhub C454e és C (bizhub C364e, bizhub C284e és bizhub C224e) típus. Kanada részére Ez a termék az alábbi modellnéven tanúsított Kanadában. Konica Minolta márkájú bizhub C554e, bizhub C454e és C (bizhub C364e, bizhub C284e és bizhub C224e) típus. Mexikó részére Ez a termék az alábbi modellnéven tanúsított Mexikóban. Konica Minolta márkájú bizhub C554e, bizhub C454e és C (bizhub C364e, bizhub C284e és bizhub C224e) típus. Európa esetében Ez a termék az alábbi modellnéven tanúsított Európában. Konica Minolta márkájú bizhub C554e, bizhub C454e és C (bizhub C364e, bizhub C284e és bizhub C224e) típus. bizhub C554e/C454e/C364e/C284e/C224e 1-5

12 1 Biztonsági információ Biztonsági információ Ez a szakasz részletes útmutatást tartalmaz a készülék használatára és a karbantartására vonatkozóan. Ahhoz, hogy a gépet teljes értékűen használhassa, valamennyi kezelőnek figyelmesen el kell olvasnia és követnie kell a kézikönyv útmutatásait. Kérem, olvassa el az alábbi részt, mielőtt a készüléket feszültség alá helyezi. Itt fontos, a kezelő biztonságára, valamint a készülék meghibásodásának megelőzésére vonatkozó információkat talál. Kérjük, tartsa ezt a kézikönyvet a keze ügyében, a készülék közelében. Ügyeljen arra, hogy a jelen kézikönyv valamennyi szakaszában ismertetett elővigyázatossági szabályok betartásra kerüljenek. KM_Ver.06OE Referencia - Néhány esetben a készülék ebben a fejezetben felsorolt részei eltérhetnek a megvásárolt készülékétől. Figyelmeztető jelzések A figyelmeztető címkéken, illetve a kézikönyvekben az alábbi szimbólumok jelzik a biztonsági figyelmeztetések szintjét. FIGYELMEZTETÉS VIGYÁZAT Ezen figyelmeztetés figyelmen kívül hagyása végzetes vagy súlyos balesetet okozhat. Ezen figyelmeztetés figyelmen kívül hagyása balesetet vagy anyagi kárt okozhat. A szimbólumok értelmezése A háromszög azt a veszélyhelyzetet jelzi, amelynek elhárítása érdekében óvintézkedéseket kell tenni. Ez a jel az égési sérülések veszélyére figyelmeztet. Az átlós vonal egy tiltott műveletet jelez. Ez a jel a készülék szétszerelését tiltja meg. A kitöltött kör művelet elvégzésére szólít fel. Ez arra figyelmeztet, hogy ki kell húzni a készülék csatlakozó dugóját. Szétszerelés és módosítás FIGYELMEZTETÉS Ne módosítsa ezt a terméket, mert tüzet, áramütést vagy műszaki meghibásodást okozhat. Amennyiben a berendezés lézersugarat használ, a lézersugár vakságot okozhat. Ne kísérletezzen azoknak a burkolatoknak és paneleknek leszerelésével, amelyek a termékhez vannak rögzítve. Egyes termékekben nagyfeszültségű részek vannak, vagy lézersugár-forrás található, amelyek áramütést vagy vakságot okozhatnak. Tápkábel FIGYELMEZTETÉS Csak a termékkel együtt szállított tápkábelt használja. Ha a termékkel együtt nem kapott tápkábelt, kizárólag csak a TÁPKÁBELRE VONATKOZÓ UTASÍTÁSOKBAN meghatározott típust használja. Ha nem így tesz, tüzet vagy áramütést okozhat. A csomagban kapott tápkábelt kizárólag csak ehhez a készülékhez használja és SOHA ne használja bármilyen egyéb berendezéshez. Ha nem így tesz, tüzet vagy áramütést okozhat. 1-6 bizhub C554e/C454e/C364e/C284e/C224e

13 1.3 Biztonsági információ 1 Tápkábel Ne sértse meg és ne horzsolja le a tápkábelt, ne tegyen rá nehéz tárgyat, ne melegítse, ne csavargassa, ne húzogassa és ne rongálja. Sérült tápkábel (kilátszó vezetőszál vagy szakadt vezetőszál stb.) használata tüzet vagy meghibásodást okozhat. Ha ilyet észlel, azonnal kapcsolja a készülék főkapcsolóját KI állásba, húzza ki a tápkábelt az aljzatból, majd hívja a szervizképviseletet. Áramforrás FIGYELMEZTETÉS Csak a készüléken megadott tápfeszültséget használja. Ha nem így jár el, tüzet vagy áramütést okozhat. Ne használjon többszörös fali aljzatot, amelyhez más készülékeket vagy berendezéseket is csatlakoztat. Ha egy aljzatot a névlegesnél nagyobb erősségű árammal terhel, tüzet vagy áramütést okozhat. Alapelvként ne használjon hosszabbító kábelt. Hosszabbító használatával tüzet vagy áramütést okozhat. Vegye fel a kapcsolatot a szervizzel, ha hosszabbítót tart szükségesnek. VIGYÁZAT Az aljzat legyen közel a készülékhez és legyen könnyen elérhető. Ellenkező esetben nem lehet vészhelyzet esetén a csatlakozót elég gyorsan kihúzni. Tápcsatlakozó FIGYELMEZTETÉS Ne vegye ki és ne tegye be a tápkábel csatlakozóját nedves kézzel, mert áramütést okozhat. A tápkábel csatlakozóját tolja be teljesen a dugaszolóaljzatba. A laza csatlakoztatás tüzet vagy áramütést okozhat. VIGYÁZAT Ne helyezzen semmilyen tárgyat a tápcsatlakozó közelébe, amely egy esetleges vészhelyzetben megakadályozhatja a tápkábel kihúzását. A tápcsatlakozó kihúzásánál ne a kábelt húzza. Ha a kábelnél fogja meg, tönkreteheti a kábelt, ami tűz keletkezésével járhat vagy áramütést okozhat. Évente több mint egyszer vegye ki a termék dugós csatlakozóját a dugaszoló aljzatból, és tisztítsa meg a dugaszoló villák közötti helyet. A villák között felgyülemlő por tüzet okozhat. Földelés FIGYELMEZTETÉS Fordítson figyelmet a készülék földelésére. (A tápkábel csatlakozó dugóját földelt védőérintkezős dugaszoló aljzatba csatlakoztassa.) Ha ezt elmulasztja, egy esetleges hibás érintkezés tüzet vagy áramütést okozhat. bizhub C554e/C454e/C364e/C284e/C224e 1-7

14 1 Biztonsági információ 1.3 Telepítés FIGYELMEZTETÉS Ne tegyen virágvázát vagy más vizet tartalmazó edényt, fémkapcsokat vagy más apró fémtárgyakat erre a termékre. A készülék belsejébe fröccsent víz vagy az oda beesett fémtárgyak tüzet, áramütést vagy meghibásodást okozhatnak. Ha víz, valamilyen fémtárgy vagy hasonló idegen test kerül a készülék belsejébe, azonnal kapcsolja a főkapcsolót KI állásba, húzza ki a tápcsatlakozót az aljzatból, majd értesítse a szervizképviseletet. Ne használjon gyúlékony permeteket, folyadékokat vagy gázokat a készülék belsejében vagy közelében. Ne tisztítsa a készülék belsejét gyúlékony gázt alkalmazó portalanítóval. Tűz vagy robbanás keletkezhet. VIGYÁZAT Ezen termék üzembe helyezése után gondoskodjon biztonságos elhelyezéséről. Ha a termék elmozdul vagy leesik, személyi sérülést okozhat. Ne helyezze a készüléket poros környezetbe, vagy olyan helyre, ahol magas nedvességtartalomnak, koromnak vagy gőznek van kitéve, közel konyhaasztalhoz, fürdőhöz vagy párásító berendezéshez. Tüzet, áramütést vagy műszaki meghibásodást okozhat. Ne tegye ezt a terméket instabil vagy billegő munkaasztalra, vagy rezgéseknek és rázkódásnak kitett helyre. Lecsúszhat vagy leeshet, személyi sérülést vagy mechanikai meghibásodást okozhat. Ne tömje el ennek a terméknek a szellőzőnyílásait. A meleg felgyülemlik a termék belsejében, ami tüzet vagy hibás működést okozhat. Szellőzés VIGYÁZAT Ha a terméket huzamos ideig használja vagy nagy példányszámú másolatot vagy nyomtatást végez egy gyengén szellőztetett helyiségben, érezhető lehet a készülékből kilépő levegő szaga. Jól szellőztesse ki a helyiséget. Intézkedések hibák esetén FIGYELMEZTETÉS Ne folytassa ennek a terméknek a használatát, ha az szokatlanul forró vagy füstöl, szokatlan szaga van vagy furcsán zajos. Azonnal kapcsolja ki afőkapcsolót, húzza ki a tápkábel csatlakozó dugóját a dugaszolóaljzatból, majd hívja a jogosult szervizt. Ha ebben az állapotban tovább használja, tüzet vagy áramütést okozhat. Ne folytassa ennek a terméknek a használatát, ha azt leejtették vagy megsérült a burkolata. Azonnal kapcsolja ki a főkapcsolót, húzza ki a tápkábel csatlakozó dugóját a dugaszolóaljzatból, majd hívja a jogosult szervizt. Ha ebben az állapotban tovább használja, tüzet vagy áramütést okozhat. 1-8 bizhub C554e/C454e/C364e/C284e/C224e

15 1.3 Biztonsági információ 1 Intézkedések hibák esetén VIGYÁZAT A készülék belsejében magas hőmérsékletnek kitett területek találhatók, amelyek égési sérülést okozhatnak. Ha valamilyen ellenőrzést végez a készülék belsejében, pl. rendellenes működés vagy egy papírelakadás elhárítása érdekében, ne érjen azokhoz a területekhez (a fixáló egység környéke, stb.), amelyeket "Caution HOT" (Vigyázat FORRÓ) figyelmeztető címke jelöl. Kellékanyagok FIGYELMEZTETÉS Ne dobja a festékkazettát vagy a festéket tűzbe. A forró festék szétszóródhat, égési sérülést, vagy más károkat okozhat. VIGYÁZAT Ne hagyja a festékkel kapcsolatos alkatrészeket (festékező egységeket, fényérzékeny dobegységeket, leképező vagy előhívó egységeket) olyan helyen, ahol gyermekek könnyen hozzáférhetnek. Ezen tárgyaknak a szájhoz érintése vagy lenyelése egészségkárosodást okozhat. Ne tárolja a festékkel kapcsolatos alkatrészeket (festékező egységeket, fényérzékeny dobegységeket, leképező vagy előhívó egységeket) mágnesességre érzékeny eszközök, például precíziós berendezések vagy adattároló eszközök közelében, mert hibás működést okozhatnak. Ezzel ugyanis ezeknek a termékeknek a hibás működését okozhatja. A készülék áthelyezése VIGYÁZAT Amikor elmozdítja ezt a terméket, győződjön meg arról, hogy kihúzta-e a tápkábel és más kábelek csatlakozóját. Ennek elmulasztása tönkreteheti a vezetéket vagy a kábelt, ami tűz keletkezésével, áramütéssel vagy műszaki meghibásodással járhat. Amikor elmozdítja a terméket, mindig a Kezelési útmutató vagy más dokumentum által előírt helyen fogja meg. Ha elmozdításnál más helyen fogja meg a készüléket, az leeshet és súlyos személyi sérüléseket okozhat. A készülék használata során VIGYÁZAT A készülék használata során ne nézzen huzamos ideig a lámpa fényébe. Ezzel megerőltetheti a szemét. Papír VIGYÁZAT Ne használjon tűzött papírt, vezetőképes papírt (pl. ezüstpapírt vagy átírópapírt), kezelt hőérzékeny/tintasugaras papírt, amelyek tüzet okozhatnak. Ha nem lett fax felszerelve: Hosszabb szabadság előtt VIGYÁZAT Ha a készüléket hosszabb ideig nem használja, húzza ki a tápcsatlakozót az aljzatból. bizhub C554e/C454e/C364e/C284e/C224e 1-9

16 1 1.4 Szabályozási feljegyzések Szabályozási feljegyzések 1.4 CE jelölés (Megfelelőségi tanúsítvány), az Európai Unió (EU) tagországainak felhasználói részére Ez a termék megfelel az alábbi EU előírásoknak: 2009/125/EK, 2006/95/EK, 2004/108/EK és 1999/5/EK direktívák. Ez a tanúsítvány az Európai Unió területén érvényes. Ezt a készüléket árnyékolt interfészkábellel kell használni. Árnyékolás nélküli kábelek használata interferenciát okozhat a rádiótávközléssel és a CISPR szabályzat, illetve a helyi előírások alapján tilos. USER INSTRUCTIONS FCC PART 15 - RADIO FREQUENCY DEVICES (for U.S.A. users) NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense. 7 WARNING - The design and production of this unit conform to FCC regulations, and any changes or modifications must be registered with the FCC and are subject to FCC control. Any changes made by the purchaser or user without first contacting the manufacturer will be subject to penalty under FCC regulations. - This device must be used with a shielded interface cable. The use of non-shielded cables is likely to result in interference with radio communications and is prohibited under FCC rules. INTERFERENCE-CAUSING EQUIPMENT STANDARD (ICES-003 ISSUE 4) (for Canada users) This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. A "B" osztályú gépek előírásait el nem ismerő országok felhasználói részére 7 FIGYELMEZTETÉS - Ez egy A osztályú termék. Lakókörnyezetben a használata rádióinterferenciát okozhat, amely esetben a felhasználó kötelezhető, hogy megfelelő intézkedéseket tegyen ezek elhárítására. - Ezt a készüléket árnyékolt interfészkábellel kell használni. Árnyékolás nélküli kábelek használata interferenciát okozhat a rádiótávközléssel és a CISPR szabályzat, illetve a helyi előírások alapján tilos. GS Tanúsítvány Konica Minolta márkájú bizhub C554e, bizhub C454e és C (bizhub C364e, bizhub C284e és bizhub C224e) típus. Lézerrel kapcsolatos biztonság Ez egy lézerrel működő digitális készülék. A lézerrel kapcsolatos veszély lehetősége kizárt, amennyiben a készüléket a kézikönyvek utasításai szerint működtetik. Mivel a kibocsátott lézersugarat a védőburkolat teljes mértékben árnyékolja, a lézersugár a felhasználói műveletek egyetlen fázisában sem tud kilépni a készülékből. Ez a készülék 1. lézerosztályba sorolt termék: ez azt jelenti, hogy nem hoz létre veszélyes lézersugárzást bizhub C554e/C454e/C364e/C284e/C224e

17 1.4 Szabályozási feljegyzések 1 Belső lézersugárzás Maximális átlagos sugárzási teljesítmény: 11,2 μw (bizhub C554e) / 9,4 μw (bizhub C454e) / 7,4 μw (bizhub C364e) / 6,0 μw (bizhub C284e/C224e) a nyomtatófej-egység lézernyílásánál. Hullámhossz: nm A termék 3B osztályú lézerdiódát használ, amely láthatatlan lézersugárzást bocsát ki. A lézerdióda és a sokszögű letapogató tükör a nyomtatófej-egységben helyezkedik el. A nyomtatófej-egység NEM A HELYSZÍNEN SZERVIZELHETŐ ELEM: Ezért a nyomtatófej-egységet semmilyen körülmények között nem szabad felnyitni. Lézernyílás a nyomtatófej-egységen Nyomtatófej CDRH regulations This machine is certified as a Class 1 Laser product under Radiation Performance Standard according to the Food, Drug and Cosmetic Act of Compliance is mandatory for Laser products marketed in the United States and is reported to the Center for Devices and Radiological Health (CDRH) of the U.S. Food and Drug Administration of the U.S. Department of Health and Human Services (DHHS). This means that the device does not produce hazardous laser radiation. The label shown on page 1-13 indicates compliance with the CDRH regulations and must be attached to laser products marketed in the United States. 7 CAUTION Use of controls, adjustments or performance of procedures other than those specified in this manual may result in hazardous radiation exposure. - This is a semiconductor laser. The maximum power of the laser diode is 15 mw and the wavelength is nm. Európai felhasználók részére 7 VIGYÁZAT A kezelő- és beállítószervek ezen kézikönyvben leírtaktól eltérő használata, illetve az eljárások nem ezen kézikönyvben leírt módon történő végrehajtása veszélyes sugárzásnak teheti ki a felhasználót. - Ez egy félvezető-lézer. A lézerdióda maximális teljesítménye 15 mw és a hullámhossza nm. bizhub C554e/C454e/C364e/C284e/C224e 1-11

18 1 Szabályozási feljegyzések 1.4 Dániai felhasználók részére 7 ADVARSEL Usynlig laserstråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgå udsættelse for stråling. Klasse 1 laser produkt der opfylder IEC60825 sikkerheds kravene. - Dette er en halvlederlaser. Laserdiodens højeste styrke er 15 mw og bølgelængden er nm. Finnország és Svédország részére LUOKAN 1 LASERLAITE KLASS 1 LASER APPARAT 7 VAROITUS Laitteen Käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. - Tämä on puolijohdelaser. Laserdiodin suurin teho on 15 mw ja aallonpituus on nm. 7 VARNING Om apparaten används på annat sätt än i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1. - Det här är en halvledarlaser. Den maximala effekten för laserdioden är 15 mw och våglängden är nm. 7 VAROITUS - Avattaessa ja suojalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. 7 VARNING - Osynlig laserstrålning när denna del är öppnad och spärren är urkopplad. Betrakta ej strålen. Norvégiai felhasználók részére 7 ADVARSEL! Dersom apparatet brukes på annen måte enn spesifisert i denne bruksanvisning, kan brukeren utsettes for unsynlig laserstråling som overskrider grensen for laser klass 1. - Dette en halvleder laser. Maksimal effekt till laserdiode er 15 mw og bølgelengde er nm bizhub C554e/C454e/C364e/C284e/C224e

19 1.4 Szabályozási feljegyzések 1 Lézerbiztonsági felirat A gép külsején az alább látható lézerbiztonsági felirat található. bizhub C554e/C454e bizhub C364e/C284e/C224e Csak az Egyesült Államokban. Csak az Egyesült Államokban. Csak Európában Csak Európában Egyéb területen Egyéb területen Ózon-kibocsátás A készüléket jól szellőző helyiségben helyezze el A készülék normál üzeme közben elhanyagolható mennyiségű ózon keletkezik. Gyengén szellőzött helyiségekben, a másológép hosszabb használata után, kellemetlen szag érződhet. A kényelmes, egészséges és biztonságos munkakörnyezet érdekében, ajánlott a fénymásolót egy jól szellőztetett helyiségben elhelyezni. Placer l'appareil dans une pièce largement ventilée Une quantité d'ozone négligable est dégagée pendant le fonctionnement de l'appareil quand celui-ci est utilisé normalement. Cependant, une odeur désagréable peut être ressentie dans les pièces dont l'aération est insuffisante et lorsque une utilisation prolongée de l'appareil est effectuée. Pour avoir la certitude de travailler dans un environnment réunissant des conditions de confort, santé et de sécurité, il est préférable de bien aérer la pièce ou se trouve l'appareil. Akusztikus zajszint (csak európai felhasználók részére) Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäß EN ISO Csak az EU tagországok részére Ez a jel ezt jelenti: Ne dobja ki ezt a terméket a háztartási hulladékkal! Az elektromos és elektronikus eszközök leselejtezés utáni megfelelő kezelésével kapcsolatban forduljon a helyi hatóságokhoz vagy a márkakereskedőinkhez. Ezen termékek újrahasznosítása hozzájárul a természet erőforrásainak megőrzéséhez és csökkenti a hulladékok nem megfelelő kezelése által a környezetre és az emberi egészségre kifejtett negatív hatásokat. Ez a termék megfelel az RoHS (2011/65/EU) előírásnak. bizhub C554e/C454e/C364e/C284e/C224e 1-13

20 1 Szabályozási feljegyzések 1.4 Telefonkábel (csak a B osztályú előírásokat alkalmazó országok részére) Csatlakoztasson egy ferritmaggal rendelkező telefonkábelt a készülék telefoncsatlakozójához. (A kábel ferritmaggal felszerelt végén lévő moduláris dugaszt csatlakoztassa a készüléken lévő telefoncsatlakozóba.) 1-14 bizhub C554e/C454e/C364e/C284e/C224e

21 1.5 Figyelmeztető feliratok és címkék Figyelmeztető feliratok és címkék A készüléken figyelmeztető jelzések és címkék kerültek elhelyezésre. Nagy körültekintéssel járjon el, hogy bizonyos műveletek végzése, pl. az elakadt papírok vagy tűzőkapcsok eltávolítása közben ne történjen baleset. MEGJEGYZÉS Ne távolítsa el a figyelmeztető címkéket és feljegyzéseket. Ha bármelyik figyelmeztető címke vagy feljegyzés szennyeződne, tisztítsa meg, hogy olvasható legyen. Ha a címkék és feljegyzések nem olvashatók vagy megsérültek, forduljon a szervizképviselethez. bizhub C554e/C454e/C364e/C284e/C224e 1-15

22 1 1.6 Külön értesítés a felhasználónak Külön értesítés a felhasználónak 1.6 Európa esetében A Faxkészülék az 1999/5/EK Európa Tanácsi Határozat alapján pán-európai nyilvános kapcsolású telefonhálózatra (PSTN) csatlakozó egyes terminál engedéllyel rendelkezik. Azonban, az egyes országok telefonhálózatai közötti különbségek miatt, az engedély nem feltétlenül biztosítja a megfelelő működést bármely hálózati terminál ponton. Problémák esetén elsősorban a készülék szállítójához fordulhat bizhub C554e/C454e/C364e/C284e/C224e

23 1.7 Helyszükséglet Helyszükséglet A készülék könnyű kezelése, valamint a segédanyagok egyszerű feltöltése és a részegységek egyszerű cseréje érdekében, a készülék elhelyezésénél vegye figyelembe az alábbiakban ajánlott helyszükségletet. bizhub C554e/C454e 100-3/8 (2548) 49-1/16 (1246) 7-5/16 9-3/8 16-7/ /16 (881) (185) 49 (1244) (238) (428) 32-3/16 (818) 61-1/8 (1553) 36-1/4 (921) 15-3/16 (386) bizhub C554e+PC-210+FS-535+SD-512+ZU-606+PI-505+LU /16 (246) Egység: inch (mm) 25-7/8 (658) 38-11/16 (982) 80-3/8 (2041) 49-1/16 (1246) 15-13/16 (401) 16-7/8 (428) 32-3/16 (818) 61-1/8 (1553) 9-11/16 (246) 36-1/4 (921) 15-3/16 (386) bizhub C554e/C454e+PC-210+FS-534+SD-511+LU-301 Egység: inch (mm) 6-11/16 (170) 52-7/16 (1332) 34-1/8 (867) 11-5/8 (295) 49-1/16 (1246) 16-7/8 (428) 32-3/16 (818) 9-11/16 (246) 61-1/8 (1553) 36-1/4 (921) 15-3/16 (386) bizhub C554e/C454e+PC-210+FS-533+MK-730 Egység: inch (mm) bizhub C554e/C454e/C364e/C284e/C224e 1-17

24 1 Helyszükséglet 1.7 bizhub C364e/C284e/C224e 62-7/8 (1597) 26 (660) 36-7/8 (937) 48-13/16 (1240) 16-7/8 (428) 31-15/16 (812) 9-11/16 (246) 61 (1550) 35-11/16 (906) 15-11/16 (398) bizhub C364e/C284e/C224e + DF PC FS SD-511 Egység: inch (mm) 6-11/16 (170) 43-9/16 (1107) 36-7/8 (937) 48-13/16 (1240) 16-7/8 (428) 31-15/16 (812) 9-11/16 (246) 61 (1550) 35-11/16 (906) 15-11/16 (398) bizhub C364e/C284e/C224e + DF PC FS-533 Egység: inch (mm) 45-3/4 (1162) 34-1/8 (867) 11-5/8 (295) 48-13/16 (1240) 16-7/8 (428) 31-15/16 (812) 9-11/16 (246) 61 (1550) 35-11/16 (906) 15-11/16 (398) bizhub C364e/C284e/C224e + DF PC JS MK-730 Egység: inch (mm) MEGJEGYZÉS A készülék mögött legalább 200 mm (8 in) szabad helyet kell biztosítani a szellőzés érdekében bizhub C554e/C454e/C364e/C284e/C224e

25 1.8 Üzemeltetési előírások Üzemeltetési előírások A készülék optimális teljesítményének eléréséhez tartsa be az alábbi előírásokat. Áramforrás Az áramforrás az alábbi feltételeknek kell megfeleljen. - Feszültségingadozás: Legfeljebb ± 10% (110 V/120 V/ V AC) - Frekvenciaingadozás: Legfeljebb ± 3 Hz (50/60 Hz-nél) Lehetőleg minél kisebb feszültség- és frekvenciaingadozású áramforrást használjon. Működési környezet A fénymásoló helyes működéséhez az alábbi környezeti feltételeket kell biztosítani. - Hőmérséklet: 10 C (50 F) 30 C (86 F) között, egy órán belül legfeljebb 10 C (18 F) ingadozással - Páratartalom: 15% és 85% között, egy órán belül legfeljebb 10% ingadozással A másolatok tárolása A másolatok tárolásánál vegye figyelembe az alábbi ajánlásokat. - A hosszú ideig megőrzendő másolatokat tartsa fényvédett helyen, hogy elkerülje az elhalványodást. - A hígítót tartalmazó ragasztók (pl. a szóróflakonos enyv) feloldhatják a másolatok festékét. - A színes másolatokon vastagabb a festékréteg, mint a fekete-fehéreken. Emiatt az összehajtott színes másolatokról a hajlításnál a festék leválhat. A készüléken tárolt adatok Merevlemezzel rendelkező készülék esetén, a készülék továbbadása vagy leselejtezése, illetve egy kölcsönzött készülék visszaadása előtt ajánlott a merevlemezen tárolt adatok teljes törlése az adat-felülírás funkció segítségével, hogy elkerülje az adatok illetéktelen kiszivárgását. Az adat-felülírás funkció részletes ismertetését a DVD lemezen találhatja. Az adatok törlése előtt forduljon a szervizképviselethez. Ajánlott időről időre biztonsági másolatot készíteni a merevlemezről, óvintézkedésként annak esetleges meghibásodása esetére. A biztonsági másolat készítésével kapcsolatban, forduljon a szervizképviselethez. bizhub C554e/C454e/C364e/C284e/C224e 1-19

26 1 A másolás törvényi korlátozása A másolás törvényi korlátozása Bizonyos dokumentumtípusokat soha nem szabad másolni, abból a célból vagy szándékkal, hogy a másolatokat eredetiként használják fel. Az alábbi lista nem teljes, de egy útmutatást adhat a felelős másoláshoz. <Pénzügyi eszközök> - Személyi csekkek - Utazási csekkek - Pénzutalványok - Letéti igazolások - Adóslevelek és más kötelezettséggel kapcsolatos bizonylatok - Raktári bizonylatok <Jogi eredetik> - Élelmiszerjegyek - Postabélyegek (érvényes vagy érvénytelenített) - Kormányhivatalok elismervényei vagy kötelezvényei - Illetékbélyegek (érvényes vagy érvénytelenített) - Útlevelek - Bevándorlási okmányok - Gépjárművekkel kapcsolatos engedélyek és jogosítványok - Épületekkel és ingatlanokkal kapcsolatos okmányok <Általános> - Személyi igazolványok, jelvények és kitüntetések - Szerzői joggal védett termékek, a jog tulajdonosának engedélye nélkül Továbbá, minden körülmények között tilos helyi vagy külföldi bankjegyek másolása, valamint műalkotások másolása, a szerzői jogok tulajdonosának engedélye nélkül. Ha kétségei vannak egy dokumentum jellegét illetően, kérjen jogi segítséget. MEGJEGYZÉS Ez a készülék hamisítás elleni funkcióval rendelkezik, amely megakadályozza a pénzügyi eszközök illegális másolását. Köszönjük a megértését, mivel egyes, ritka esetekben ez a hamisítás ellenes funkció zajos másolatokat eredményez, illetve egyes képadatok nem tárolhatók bizhub C554e/C454e/C364e/C284e/C224e

27 2 A készülékről

28

29 2.1 Bevezető a Kezelési útmutatóhoz 2 2 A készülékről 2.1 Bevezető a Kezelési útmutatóhoz A termék kezelési kézikönyve a készülékhez mellékelt DVD-n található, amely a [Gyors útmutató] (PDF) és az [Online kezelési útmutató] (HTML) c. köteteket tartalmazza. Ha a funkciókról vagy működésmódokról további részleteket szeretne megtudni, forduljon az [Online kezelési útmutatóhoz] [Gyors útmutató] (ez a kézikönyv) Ebben az útmutatóban a készülék alapvető műveleteit, valamint az egyes funkciók konfigurálásához szükséges beállításokat ismertetjük. Ez egy bevezetőt nyújt a készülék használatát megkönnyítő fontos funkciók megismeréséhez. A készülék biztonságos használatához szükséges megjegyzések és óvintézkedések szintén ebben az útmutatóban találhatók. A készülék használata előtt feltétlenül olvassa el ezt a kézikönyvet [Online kezelési útmutató] A Kezelési útmutatót tartalmazó DVD-t a készülékhez mellékeltük. Válassza ki a kívánt funkciót a kezdőoldalon (Home), majd olvassa el a funkció részletes leírását. A kezdőlapon (Home) a [Introduction] kiválasztásával a Kezelési kézikönyv használatának részleteit olvashatja el. A kezdőlap elrendezése bizhub C554e/C454e/C364e/C284e/C224e 2-3

30 2 Bevezető a Kezelési útmutatóhoz 2.1 Sz. Név Leírás 1 [Search by Function] A nyomtatási és szkennelési funkciókra, valamint az érintőmezős kijelzőn megjelenő billentyűkre vonatkozó információk kereséséhez. 2 [Search] A Kezelési kézikönyvben való kereséshez írjon be egy vagy több kulcsszót. (Néhány oldalon a keresés nem használható.) 3 [Search by Usage] A készülék kívánt funkcióját annak alapján keresi meg, hogy a felhasználó mit akar csinálni. Ez a funkció többféle elleni biztonsági intézkedéseket és költségcsökkentési módszereket ajánl. 4 [Search by Illustration] A készülék funkciói között a kimeneti eredmény, a funkciók és a működési ábrák alapján keres. Működési környezet Elem Támogatott operációs rendszerek Műszaki adatok Windows XP (SP3), Windows Vista (SP2), Windows 7 (SP1) Mac OS X10.4/10.5/10.6/10.7 Támogatott Internet böngészők Windows: Internet Explorer 6.x/7.x/8.x/9.x, Firefox 3.x/4.x/ESR 10.0 vagy újabb Mac OS: Safari 3.1 vagy újabb /4.x/5.x Ajánlott az operációs rendszerével kompatibilis legfrissebb Internet böngészőt alkalmazni, hogy a készüléket minél kényelmesebben és célszerűbben használhassa. Ellenőrizze, hogy Internet böngészőjében engedélyezve van-e a JavaScript. A Kezelési útmutató JavaScript segítségével jeleníti meg az oldalakat és a keresési funkciókat. Az Internet Explorer 6.x/7.x program használatakor a gombra vagy a tartalomjegyzék egy menüpontjára kattintás után eltelhet egy kis idő, mire a kívánt oldal megjelenik. Kijelző felbontás 1024 x 768 képpont vagy több 2-4 bizhub C554e/C454e/C364e/C284e/C224e

31 2.2 A készülékről A készülékről Opciós részegységek (bizhub C554e/C454e) A készülékhez számos kiegészítő egység csatlakoztatható, az adott irodai környezet igényeinek megfelelően. bizhub C554e/C454e/C364e/C284e/C224e 2-5

32 2 A készülékről 2.2 Sz. Név Leírás 1 Géptest A lapolvasó szakasz az eredeti szkennelését, a nyomtató szakasz pedig a képadatok nyomtatását végzi. 2 FK-511 faxkészlet A fax funkció használatához szükséges. 3 AU-102 hitelesítő eszköz A WT-506 munkaasztal állványként szükséges. (biometrikus típus) 4 AU-201 hitelesítő eszköz A WT-506 munkaasztal állványként szükséges. (IC-kártyás típus) 5 WT-506 munkaasztal Helyet biztosít az eredetik vagy más anyagok ideiglenes tárolására. Hitelesítő eszköz felszerelésére is használható. 6 KP-101 billentyűzet A kezelőpanel oldalára lehet felszerelni. Lehetőséget biztosít számok bevitelére a fizikai billentyűzet segítségével. 7 KH-102 billentyűzet tartó Külső billentyűzet használatához szerelje fel ezt a tartót. 8 SC-508 biztonsági készlet Másolásvédelmi és más hasonló funkciókat támogat a jogosulatlan másolás megelőzéséhez. 9 MK-730 szerelőkészlet Plakátpapírra történő nyomtatáshoz használható. 10 IC-414 képvezérlő Beépített képvezérlő. Ezen egység felszerelése jobb minőségű nyomtatást eredményez. 11 LU-301 nagy kapacitású egység 12 LU-204 nagy kapacitású egység Lehetőséget biztosít akár lap 8-1/2 e 11 (A4) formátumú papír betöltésére. Lehetőséget biztosít akár lap SRA3 vagy 11 e 17 (A3) formátumú papír betöltésére. 13 DK-510 gépasztal A gép padlóra helyezésénél használatos. 14 PC-410 papíradagoló szekrény 15 PC-210 papíradagoló szekrény 16 PC-110 papíradagoló szekrény Lehetőséget biztosít akár lap 8-1/2 e 11 (A4) formátumú papír betöltésére. Az alsó és felső tálcára egyenként akár 500 lapot is betölthet. A felső tálcára akár 500 lapot is betölthet. (Az alsó tálca tárolódobozként funkcionál.) 17 DK-705 gépasztal A gép padlóra helyezésénél használatos. 18 SD-511 gerincfűző Könyvkötő/hajtogató funkcióval egészíti ki az FS-534 másolatkezelőt. 19 FS-534 másolatkezelő Szettekbe vagy csoportokba rendezi, illetve összetűzi a kiadott lapokat, igény szerint. 20 PK-520 lyukasztókészlet Lyukasztó funkcióval egészíti ki az FS-534 másolatkezelőt. 21 SD-512 gerincfűző Könyvkötő/hajtogató funkcióval egészíti ki az FS-535 másolatkezelőt (csak bizhub C554e esetén). 22 FS-535 másolatkezelő Szettekbe vagy csoportokba rendezi, illetve összetűzi a kiadott lapokat, igény szerint (csak bizhub C554e esetén). 23 PK-521 lyukasztókészlet Lyukasztás funkcióval egészíti ki az FS-535 másolatkezelőt (csak bizhub C554e esetén). 24 ZU-606 Z-hajtogató egység Z-hajtás vagy lyukasztás funkcióval egészíti ki az FS-535 másolatkezelőt (csak bizhub C554e esetén). 25 JS-602 feladatrendező Kiadja a kinyomtatott lapokat (csak bizhub C554e esetén). 26 PI-505 lap beszúró Borítólapot illeszt a másolt vagy nyomatott lapokra (csak bizhub C554e esetén). 27 OT-506 kiadó tálca Összegyűjti a nyomtatott lapokat. 28 FS-533 másolatkezelő Szettekbe vagy csoportokba rendezi, illetve összetűzi a kiadott lapokat, igény szerint. Ez az egység erre a gépre szerelhető fel. 29 PK-519 lyukasztókészlet Lyukasztó funkcióval egészíti ki az FS-533 másolatkezelőt. 30 JS-506 feladatrendező A kiadott lapok két tálcára történő válogatására szolgál a berendezésen belül. 2-6 bizhub C554e/C454e/C364e/C284e/C224e

33 2.2 A készülékről 2 Sz. Név Leírás Az alábbi opciós eszközök a készüléken belül kerültek elhelyezésre és nem láthatók a fenti ábrán. 31 SP-501 bélyegző egység Fax küldése esetén lebélyegzi a beolvasott lapokat tartalék küldésjelölő Cserebélyegző az SP-501 bélyegző egység részére. bélyegző 33 EK-607 helyi illesztőkészlet 34 VI-506 videóillesztőkészlet Akkor kell felszerelni ezt az egységet, ha egy Bluetooth-kompatibilis eszközhöz kíván csatlakozni. Ez az eszköz az IC-414 képvezérlő használatához szükséges. 35 i-option LK-101 v3 A webböngésző funkciót támogatja, amely a különleges funkciók egyike. 36 i-option LK-102 v3 A PDF feldolgozó funkciót támogatja, amely a különleges funkciók egyike. 37 i-option LK-105 v3 A kereshető PDF funkciót támogatja, amely a különleges funkciók egyike. 38 i-option LK-106 A vonalkód betűkészlet hozzáadásához használható, amely a különleges betűkészletek egyike. 39 i-option LK-107 Az unicode betűkészlet hozzáadásához használható, amely a különleges betűkészletek egyike. 40 i-option LK-108 Az OCR betűkészlet hozzáadásához használható, amely a különleges betűkészletek egyike. 41 i-option LK-110 Támogat néhány különleges funkciót, mint a fájlokat DOCX vagy XLSX típussá konvertáló funkciót, a kitűnően felhasználható minőségi adatokat létrehozó funkciót, valamint fogadott üzeneteket nyomtató funkciót. A rendelkezésre álló funkciók részletes ismertetését az [Online kezelési útmutatóban], a DVD-lemezen találhatja. 42 i-option LK-111 A ThinPrint funkciót támogatja, amely a különleges funkciók egyike. 43 UK-204 bővítőkészlet Az alábbi esetekben szükséges: Az i-option telepítése; A Saját cím funkció használata PageScope My Panel Manager alkalmazás kereteiben; és a Borítás vagy a Regisztrált átfedés funkció használata. 44 UK-208 bővítőkészlet A készülék visszaállításához használható az Energiatakarékos módból, a vezeték nélküli hálózaton keresztül, egy Android táblagép használatával. A következő opciók nem jelennek meg az ábrán. 45 HT-509 fűtőegység Megelőzi a tálcában lévő papír átnedvesedését. Ennek az egységnek a felszereléséhez DK-510 gépasztal vagy papíradagoló szekrény szükséges. 46 MK-734 A fűtőegység be- és kikapcsolásához használható. kapcsolószekrény 47 MK-735 szerelőkészlet Az AU-201 hitelesítő eszköz (IC-kártyás típus) felszereléséhez használható. bizhub C554e/C454e/C364e/C284e/C224e 2-7

34 2 A készülékről Opciós részegységek (bizhub C364e/C284e/C224e) A készülékhez számos kiegészítő egység csatlakoztatható, az adott irodai környezet igényeinek megfelelően. 2-8 bizhub C554e/C454e/C364e/C284e/C224e

35 2.2 A készülékről 2 Sz. Név Leírás 1 Géptest A lapolvasó szakasz az eredeti szkennelését, a nyomtató szakasz pedig a képadatok nyomtatását végzi. 2 OC-511 géptető A betöltött eredeti példány rögzítésére szolgál. 3 DF-624 lapfordító automatikus eredetiadagoló Az eredeti példányt laponként automatikusan adagolja és szkenneli. 4 DF-701 kétoldalasan szkennelő dokumentumkezelő A lapok elülső és hátoldalát egy időben szkenneli be. Ezáltal a szkennelés során nagyobb sebesség érhető el. 5 FK-511 faxkészlet A fax funkció használatához szükséges. 6 AU-102 hitelesítő eszköz A WT-506 munkaasztal állványként szükséges. (biometrikus típus) 7 AU-201 hitelesítő eszköz A WT-506 munkaasztal állványként szükséges. (IC-kártyás típus) 8 WT-506 munkaasztal Helyet biztosít az eredetik vagy más anyagok ideiglenes tárolására. Hitelesítő eszköz felszerelésére is használható. 9 KP-101 billentyűzet A kezelőpanel oldalára lehet felszerelni. Lehetőséget biztosít számok bevitelére a fizikai billentyűzet segítségével. 10 SC-508 biztonsági készlet Másolásvédelmi és más hasonló funkciókat támogat a jogosulatlan másolás megelőzéséhez. 11 KH-102 billentyűzet tartó Külső billentyűzet használatához szerelje fel ezt a tartót. 12 MK-730 szerelőkészlet Plakátpapírra történő nyomtatáshoz használható. 13 IC-414 képvezérlő Külső képvezérlő. Ezen egység használatával jobb minőségű nyomtatványokat készíthet (csak bizhub C364e/C284e esetén). 14 DK-705 gépasztal A gép padlóra helyezésénél használatos. 15 DK-510 gépasztal A gép padlóra helyezésénél használatos. 16 PC-410 papíradagoló szekrény 17 PC-210 papíradagoló szekrény 18 PC-110 papíradagoló szekrény Lehetőséget biztosít akár lap 8-1/2 e 11 (A4) formátumú papír betöltésére. Az alsó és felső tálcára egyenként akár 500 lapot is betölthet. A felső tálcára akár 500 lapot is betölthet. (Az alsó tálca tárolódobozként funkcionál.) 19 FS-534 másolatkezelő Szettekbe vagy csoportokba rendezi, illetve összetűzi a kiadott lapokat, igény szerint. Ennek az egységnek a felszereléséhez DK-510 gépasztal vagy papíradagoló szekrény szükséges. 20 SD-511 gerincfűző Könyvkötő/hajtogató funkcióval egészíti ki az FS-534 másolatkezelőt. 21 PK-520 lyukasztókészlet Lyukasztó funkcióval egészíti ki az FS-534 másolatkezelőt. 22 FS-533 másolatkezelő Szettekbe vagy csoportokba rendezi, illetve összetűzi a kiadott lapokat, igény szerint. Ez az egység erre a gépre szerelhető fel. 23 PK-519 lyukasztókészlet Lyukasztó funkcióval egészíti ki az FS-533 másolatkezelőt. 24 JS-506 feladatrendező A kiadott lapok két tálcára történő válogatására szolgál a berendezésen belül. Az alábbi opciós eszközök a készüléken belül kerültek elhelyezésre és nem láthatók a fenti ábrán. 25 SP-501 bélyegző egység Fax küldése esetén lebélyegzi a beolvasott lapokat tartalék küldésjelölő Cserebélyegző az SP-501 bélyegző egység részére. bélyegző 27 EK-607 helyi illesztőkészlet 28 VI-506 videóillesztőkészlet Akkor kell felszerelni ezt az egységet, ha egy Bluetooth-kompatibilis eszközhöz kíván csatlakozni. A IC-414 képvezérlő felszereléséhez szükséges, a bizhub C364e vagy a bizhub C284e készülékre. bizhub C554e/C454e/C364e/C284e/C224e 2-9

36 2 A készülékről 2.2 Sz. Név Leírás 29 i-option LK-101 v3 A webböngésző funkciót támogatja, amely a különleges funkciók egyike. 30 i-option LK-102 v3 A PDF feldolgozó funkciót támogatja, amely a különleges funkciók egyike. 31 i-option LK-105 v3 A kereshető PDF funkciót támogatja, amely a különleges funkciók egyike. 32 i-option LK-106 A vonalkód betűkészlet hozzáadásához használható, amely a különleges betűkészletek egyike. 33 i-option LK-107 Az unicode betűkészlet hozzáadásához használható, amely a különleges betűkészletek egyike. 34 i-option LK-108 Az OCR betűkészlet hozzáadásához használható, amely a különleges betűkészletek egyike. 35 i-option LK-110 Támogat néhány különleges funkciót, mint a fájlokat DOCX vagy XLSX típussá konvertáló funkciót, a kitűnően felhasználható minőségi adatokat létrehozó funkciót, valamint fogadott üzeneteket nyomtató funkciót. A rendelkezésre álló funkciók részletes ismertetését az [Online kezelési útmutatóban], a DVD-lemezen találhatja. 36 i-option LK-111 A ThinPrint funkciót támogatja, amely a különleges funkciók egyike. 37 UK-204 bővítőkészlet Az alábbi esetekben szükséges: Az i-option telepítése; A Saját cím funkció használata PageScope My Panel Manager alkalmazás kereteiben; és a Borítás vagy a Regisztrált átfedés funkció használata. 38 UK-208 bővítőkészlet A készülék visszaállításához használható az Energiatakarékos módból, a vezeték nélküli hálózaton keresztül, egy Android táblagép használatával. A Géptető vagy a lapfordító automata dokumentumkezelő használat esetén, az UK-209 bővítőkészlet használatával csatlakoztatható egy Android táblagép a készülékhez. Ha a Kétoldalasan szkennelő dokumentumkezelőt használja, az UK-209 bővítőkészlet (kétoldalasan szkennelő tábla) már fel lett szerelve a készülékre. 39 UK-209 bővítőkészlet Használatával egy Android táblagép csatlakoztatható a készülékhez, amelyen megjelenítve a kezelőpanelt, lehetőséget biztosít a készülék távvezérlésére. Ez az egység a Géptető vagy a lapfordító automata dokumentumkezelő használata esetén szükséges. Ha a Kétoldalasan szkennelő dokumentumkezelőt használja, az UK-209 bővítőkészlet (kétoldalasan szkennelő tábla) már fel lett szerelve a készülékre. A következő opciók nem jelennek meg az ábrán. 40 HT-509 fűtőegység Megelőzi a tálcában lévő papír átnedvesedését. Ennek az egységnek a felszereléséhez DK-510 gépasztal vagy papíradagoló szekrény szükséges. 41 MK-734 A fűtőegység be- és kikapcsolásához használható. kapcsolószekrény 42 MK-735 szerelőkészlet Az AU-201 hitelesítő eszköz (IC-kártyás típus) felszereléséhez használható bizhub C554e/C454e/C364e/C284e/C224e

37 2.2 A készülékről Az alkatrészek neve (MFP) (bizhub C554e/C454e) Előlap Sz. Név Leírás 1 Kezelőpanel A panelen lévő érintőmezős kijelzőt és a gombokat használhatja a készülék kezeléséhez. 2 Eredeti tálca Helyezze be az eredeti dokumentumot. 3 Ceruza Az érintőmezős kijelző kezeléséhez használhatja. 4 Kézitálca Egyedi méretű papír vagy speciális papír betöltéséhez használhatja. 5 Papírfogyás-jelző Narancs színű villogással jelzi a papír alacsony szintjét a tálcában, a folyamatos narancs színű fény pedig az üres tálcát jelzi. 6 Papírtálca Szabványos formátumú papír betöltéséhez használhatja. 7 Alsó elülső ajtó Ezt az ajtót a készüléken a kellékanyagok cseréje vagy karbantartás során kell kinyitni. 8 Felső elülső ajtó Ezt az ajtót a festékkazetta cseréjénél kell kinyitni. 9 Adatjelző Kék színnel villog, amíg a készülék egy feladatot fogad. Kék színnel világít, ha egy feladat a várakozási sorban van. 10 Állapotjelző Ez a fényjelző a bemelegítési folyamatot jelzi, a készülék bekapcsolásakor, valamint az Energiatakarékos módból való kilépéskor. Fehér fénnyel jelzi az adatfolyamot egy nyomtatási feladat normális végrehajtása alatt. 11 Figyelmeztető fényjelző Narancs színű villogással jelzi egy figyelmeztetés megjelenését. Narancs színnel világít, ha a készülék egy hiba miatt leáll. bizhub C554e/C454e/C364e/C284e/C224e 2-11

38 2 A készülékről 2.2 Hátoldal Az ábrán egy fűtőegységgel és faxkészlettel felszerelt géptest látható. A tápkábel formája az értékesítési területtől függően eltérő lehet. A fűtőegység egyes értékesítési területeken opcióként biztosított. Sz. Név 1 Telefonvonal csatlakozó aljzat 1/2 (LINE PORT 1/2) 2 Telefonkészülék csatlakozó aljzat (TEL PORT1/2) 3 Tápkábel 4 Nedvességmentesítő fűtőegység tápkapcsolója 5 USB port (A típus) USB2.0/1.1 6 Hálózati csatlakozó (10Base-T/100Base-TX/1000Base-T) 7 USB port (B típus) USB2.0/1.1 d Hivatkozás Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen bizhub C554e/C454e/C364e/C284e/C224e

39 2.2 A készülékről Az alkatrészek neve (MFP) (bizhub C364e/C284e/C224e) Előlap Sz. Név Leírás 1 Kezelőpanel A panelen lévő érintőmezős kijelzőt és a gombokat használhatja a készülék kezeléséhez. 2 Eredeti tálca Helyezze be az eredeti dokumentumot. 3 Ceruza Az érintőmezős kijelző kezeléséhez használhatja. 4 Kézitálca Egyedi méretű papír vagy speciális papír betöltéséhez használhatja. 5 Papírfogyás-jelző Narancs színű villogással jelzi a papír alacsony szintjét a tálcában, a folyamatos narancs színű fény pedig az üres tálcát jelzi. 6 Papírtálca Szabványos formátumú papír betöltéséhez használhatja. 7 Elülső ajtó Ezt az ajtót a készüléken a kellékanyagok cseréje vagy karbantartás során kell kinyitni. 8 Adatjelző Kék színnel villog, amíg a készülék egy feladatot fogad. Kék színnel világít, ha egy feladat a várakozási sorban van. 9 Állapotjelző Ez a fényjelző a bemelegítési folyamatot jelzi, a készülék bekapcsolásakor, valamint az Energiatakarékos módból való kilépéskor. Fehér fénnyel jelzi az adatfolyamot egy nyomtatási feladat normális végrehajtása alatt. 10 Figyelmeztető fényjelző Narancs színű villogással jelzi egy figyelmeztetés megjelenését. Narancs színnel világít, ha a készülék egy hiba miatt leáll. bizhub C554e/C454e/C364e/C284e/C224e 2-13

40 2 A készülékről 2.2 Hátoldal Az ábrán egy fűtőegységgel és faxkészlettel felszerelt géptest látható. A tápkábel formája az értékesítési területtől függően eltérő lehet. A fűtőegység egyes értékesítési területeken opcióként biztosított. Sz. Név 1 Telefonvonal csatlakozó aljzat 1/2 (LINE PORT 1/2) 2 Telefonkészülék csatlakozó aljzat (TEL PORT1/2) 3 Tápkábel 4 Nedvességmentesítő fűtőegység tápkapcsolója 5 USB port (A típus) USB2.0/1.1 6 Hálózati csatlakozó (10Base-T/100Base-TX/1000Base-T) 7 USB port (B típus) USB2.0/1.1 d Hivatkozás Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen bizhub C554e/C454e/C364e/C284e/C224e

41 2.2 A készülékről A részegységek neve (opciós egységek) Ebben a részben a készülékre felszerelhető egyes elkülönülő opciós egységek elnevezését ismertetjük. FS-535 másolatkezelő, SD-512 gerincfűző, PK-521 lyukasztókészlet (bizhub C554e) Sz. Név 1 Kiadó tálca 2 Lyukasztókészlet 3 Lyukasztási hulladéktartály 4 Tűzőkapocs-tár 5 Gerincfűző bizhub C554e/C454e/C364e/C284e/C224e 2-15

42 2 A készülékről 2.2 Sz. Név 1 Tűzőkapocs-tár 2 Hajtogató kiadó tálca 2-16 bizhub C554e/C454e/C364e/C284e/C224e

43 2.2 A készülékről 2 JS-602 feladatrendező (bizhub C554) Sz. Név 1 Kiadó tálca bizhub C554e/C454e/C364e/C284e/C224e 2-17

44 2 A készülékről 2.2 ZU-606 Z-hajtogató egység (bizhub C554e) Sz. Név 1 Z-hajtogató/szállító egység 2 Lyukasztási hulladéktartály 2-18 bizhub C554e/C454e/C364e/C284e/C224e

45 2.2 A készülékről 2 PI-505 lap beszúró (bizhub C554e) Sz. Név 1 Alsó tálca 2 Felső tálca 3 Kezelőpanel d Hivatkozás A kezelőpanel használatának részletes ismertetését lásd az [Online kezelési útmutató] c. kötetben, a DVD-lemezen. bizhub C554e/C454e/C364e/C284e/C224e 2-19

46 2 A készülékről 2.2 FS-533 másolatkezelő, PK-519 lyukasztókészlet Sz. Név 1 Tűzőkapocs-tár 2 Lyukasztókészlet 3 Kiadó tálca 4 Tálcabővítő 2-20 bizhub C554e/C454e/C364e/C284e/C224e

47 2.2 A készülékről 2 JS-506 feladatrendező Sz. Név 1 Kiadó tálca bizhub C554e/C454e/C364e/C284e/C224e 2-21

48 2 A készülékről FS-534 másolatkezelő, SD-511 gerincfűző, PK-520 lyukasztókészlet 2.2 Sz. Név 1 Kiadó tálca 2 Lyukasztási hulladéktartály 3 Tűzőkapocs-tár 4 Gerincfűző 2-22 bizhub C554e/C454e/C364e/C284e/C224e

49 2.2 A készülékről Sz. Név 1 Lyukasztókészlet 2 Tűzőkapocs-tár 3 Hajtogató kiadó tálca bizhub C554e/C454e/C364e/C284e/C224e 2-23

50 2 A készülékről 2.2 LU-301/LU-204 nagy kapacitású egység d Hivatkozás Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen bizhub C554e/C454e/C364e/C284e/C224e

51 2.3 Tápellátás Tápellátás A készüléken két tápkapcsoló található: a kezelőpanelen lévő tápkapcsoló gomb és a géptesten lévő főkapcsoló. Rendes körülmények között a kezelőpanelen lévő tápkapcsoló gombot használja. A főkapcsolót a készülék újraindítására használja A készülék ki- és bekapcsolása Csak akkor kapcsolja ki- és be a készüléket, amikor szükséges, például a felügyeleti beállítások módosítása vagy egy áramkimaradás után. 1 Nyissa ki az alsó elülső ajtót vagy az elülső ajtót, majd kapcsolja be a főkapcsolót. 2 Kapcsolja ki a főkapcsolót. MEGJEGYZÉS A készülék újraindításához kapcsolja ki a főkapcsolót, majd legalább 10 másodpercnyi várakozás után kapcsolja ismét be. bizhub C554e/C454e/C364e/C284e/C224e 2-25

52 2 Tápellátás A tápkapcsoló gomb használata Ha hosszabb ideig nem használja a készüléket, például a munkaidő végén, a tápkapcsoló gomb lenyomásával azonnal energiatakarékos módba állíthatja a készüléket. A tápkapcsoló gomb lenyomásának hosszúságától függően a készülék különböző energiatakarékos üzemmódokba áll. Ha működés közben röviden nyomja le a tápkapcsoló gombot, a készülék alacsony fogyasztású vagy hibernálás módba áll. A tápkapcsoló gombot lenyomva tartva a készülék Kieg.főkapcsoló KI módba áll. Az energiatakarékos módból normál üzemmódba történő visszaállításhoz nyomja meg újra a tápkapcsoló gombot. Az alacsony fogyasztású vagy hibernálás energiatakarékos üzemmódokból a készüléket egyszerűen kezének a kezelőpanel közelébe történő helyezésével hozhatja vissza normál módba. A készülék állapota Energiatakarékos mód Normál mód Alacsony fogyasztású vagy Hibernálás üzemmód Kiegészítő tápkapcsoló KI üzemmód Működés közben Leírás Kéken villog. A készülék adat vagy fax fogadásakor visszatér a normál módba. Narancs szín világít. A készülék képes adat és fax fogadására, de nem olvassa be az eredetit és nem nyomtat. Kiegészítő tápkapcsoló KI üzemmódban adat és fax fogadása esetén azok nyomtatása a készülék normál üzemmódba történő visszatérésekor történik. Kéken világít bizhub C554e/C454e/C364e/C284e/C224e

53 2.3 Tápellátás Energiatakarékos funkció Ha a megadott idő (alapérték: 15 perc) eltelik a készülék inaktívvá válása után, a készülék automatikusan energiatakarékos módba vált; például az érintőmezős kijelző kikapcsolásakor. Amíg a készülék energiatakarékos módban van, a tápkapcsoló gomb jelzőlámpája kék színnel villog. A kezelőpanel bármely gombjának lenyomása után a készülék visszaáll normál módba. Két energiatakarékos mód áll rendelkezésre: az alacsony fogyasztású mód és a hibernálás mód. A hibernálás mód jelentősebb mértékű energia megtakarítását biztosítja, mint az alacsony fogyasztású mód. Azonban a normál módba való visszaálláshoz szükséges idő hosszabb lehet, mint az alacsony fogyasztású mód esetén. d Hivatkozás Az egyes módokba való beálláshoz szükséges időt a Felügyeleti beállításokban módosíthatja. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. Az Energiafogyasztás csökkentése Készenléti állapotban az energiafogyasztás csökkentéséhez változtassa a [Kapcsológomb beáll.] értékét [Kieg.főkapcsoló KI] értékre. Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Rendszer beállítása] - [Tápegység/Energiatakarék. mód beáll.] - [Kapcsológomb beáll.] funkciót. 2 1 A beállítás módosítása után a készülék a tápkapcsoló gomb lenyomásának módjától függően az alábbiak szerint váltja az energiatakarékos módot. - A tápkapcsoló gomb megnyomása A készülék Kiegészítő tápkapcsoló KI módba áll. A Kieg.főkapcsoló KI üzemmódban a készülék képes adat és fax fogadására, de nem olvassa be az eredetit és nem nyomtat. Kiegészítő tápkapcsoló KI üzemmódban adat és fax fogadása esetén azok nyomtatása a készülék normál üzemmódba történő visszatérésekor történik. - A tápkapcsoló gomb lenyomva tartása A készülék ErP automata kikapcsolás KI módba áll. Az ErP automata kikapcsolás KI módban a készülék nem fogad adatokat és faxokat, valamint nem szkennel és nem nyomtat. Ez a funkció nagyobb mértékű energiamegtakarítást eredményez, mint a Kieg.főkapcsoló KI üzemmód, az állapot közel áll ahhoz az állapothoz, amikor a főkapcsoló ki van kapcsolva. A Kieg.főkapcsoló KI és ErP automata kikapcsolás KI módból normál üzemmódba történő visszaállításhoz nyomja meg újra a tápkapcsoló gombot. d Hivatkozás Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. bizhub C554e/C454e/C364e/C284e/C224e 2-27

54 2 2.4 Kezelőpanel A KP-101 billentyűzet a kezelőpanel jobb oldalára került felszerelésre. Kezelőpanel A részek neve Sz. Név Leírás 1 Érintőmezős kijelző Különféle képernyőket és üzeneteket jelenít meg. A beállításokat az érintőmezős kijelzőt közvetlenül megérintve végezheti el. 2 [Menü] Erre a gombra koppintva megjelenik a főmenü. 3 [Nagyítás] Belép a nagyított kijelző módba. 4 [Segítség] Erre a gombra koppintva megjelenik a Súgó menü. Megjelenítheti a képernyőn a funkciók és kezelési műveletek leírását. 5 [Belépés] Ha a felhasználó hitelesítés vagy számlakövetés beállítások alkalmazásra kerültek, a felhasználónév és a jelszó (felhasználó hitelesítés esetén), illetve a számlanév és jelszó (számlakövetés esetén) beadása után koppintson erre a gombra a készülék használatához. A kívánt művelet befejezése után a gomb ismételt koppintásával fejezze be a készülék használatát. 6 [Megszakít] Erre a gombra koppintva, a gép megszakítás üzemmódba vált át. Megszakítás módban a gomb jelzője kék színnel világít. A kilépéshez a Megszakítás módból, koppintson ismét a [Megszakít] gombra. 7 [Előnézet] Koppintson erre a gombra, ha nagyszámú másolat kinyomtatása előtt ellenőrzés céljából egy egyszerű levonatot akar kinyomtatni. Az érintőmezős kijelzőn is megjeleníthet egy nyomtatási képet a pillanatnyi beállítások használatával. 8 Törlés Nyomja meg ezt a gombot a kezelőpanelen elvégzett összes beállítás alaphelyzetbe állításához, a regisztráltak kivételével. 9 Stop Nyomja meg ezt a gombot egy aktív másolási, szkennelési vagy nyomtatási feladat ideiglenes leállításához. 10 Start Lenyomásával elindítja a másolási, szkennelési vagy fax műveletet bizhub C554e/C454e/C364e/C284e/C224e

55 2.4 Kezelőpanel 2 Sz. Név Leírás 11 Regiszter gomb Ezen gombok megnyomásával az érintőmezős kijelző átváltható a regiszter gombhoz rendelt funkcióra. 1 (Szkenner/Fax): A szkennelés/fax funkcióra vált. 2 (Másolás): A másolás funkcióra vált. 10Billentyűzet (10 számgombos billentyűzet): Megjeleníti a számgombokat az érintőmezős kijelzőn. A regiszter gombhoz bármelyik funkció hozzárendelhető a Felügyeleti beállításokban, amely egyszerűsítheti a készülék használatát. 12 Tápkapcsoló Ezzel a billentyűvel léphet energiatakarékos módba. Normál üzemmódban a billentyű kéken világít. Energiatakarékos üzemmódban a billentyű kéken villog vagy narancssárgán világít. Nagyobb mértékű energiamegtakarítás eléréséhez megváltoztathatja a beállításokat a [Kapcsológomb beáll.] tételnél a Felügyeleti beállítás menüben. A [Kapcsológomb beáll.] beállítása: lásd oldalon. 13 Figyelmeztető fényjelző Narancs színű villogással jelzi egy figyelmeztetés megjelenését. Narancs színnel világít, ha a készülék egy hiba miatt leáll. KP-101 billentyűzettel Sz. Név Leírás 1 Billentyűzet Ezen billentyűzet használatával írhat be számszerű értékeket, mint a példányszám, a nagyítási tényező vagy a faxszám. 2 C Ezen gomb lenyomásával törölhet egy, a billentyűzettel beírt számszerű értéket, mint a példányszám, a nagyítási tényező vagy a méret. bizhub C554e/C454e/C364e/C284e/C224e 2-29

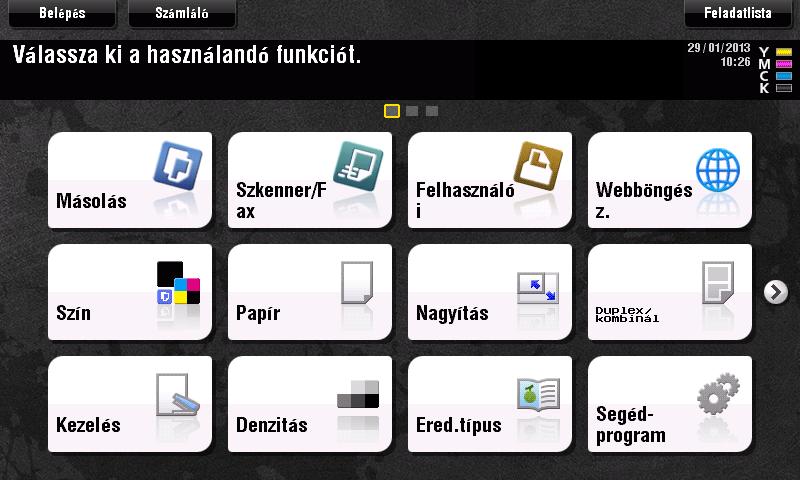

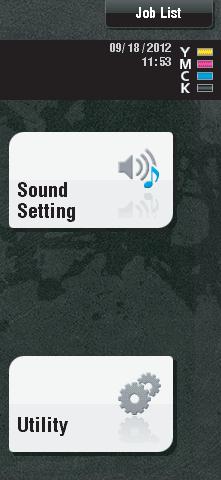

56 2 2.5 Érintőmezős kijelző Érintőmezős kijelző Főmenü A főmenü előhívásához koppintson a [Menü] gombra a kezelőpanelen. A főmenüből elvégezheti a gyakran használt funkciók beállításait, valamint gyorsgombok segítségével beléphet ez egyes módokba. A főmenü elrendezése 1 2 Sz. Név Leírás 1 [Belépés] Ezt a gombot megérintve állíthatja be az érintőmezős kijelző benyomási helyzetét, módosíthatja a billentyűk hangjelzését és konfigurálhatja a kezelőpanel kezelési környezetét. [Számláló] Ezt a gombot megérintve megjeleníti a készülékkel nyomtatott oldalak teljes számát, funkciónkénti vagy színenkénti bontásban. [Feladatlista] Ezt a gombot megérintve megjeleníti az aktív vagy a várakozó feladatokat. Szükség esetén megtekintheti a feladatnaplót vagy kinyomtathat egy kommunikációs jelentést. 2 A főmenü gombjai Megjeleníti a funkciókhoz rendelt gyorshívó gombokat. Alapértelmezésként a főmenü a [Másolás], [Szkenner/Fax], [Felhasználói] [Hangbeállítás] és [Segédprogram] gombokat tartalmazza. [Segédprogram] Ezt a gombot megérintve elvégezheti a készülék beállításait vagy megtekintheti a készülék használati állapotát. A [Segédprogram] gomb mindig látható bizhub C554e/C454e/C364e/C284e/C224e

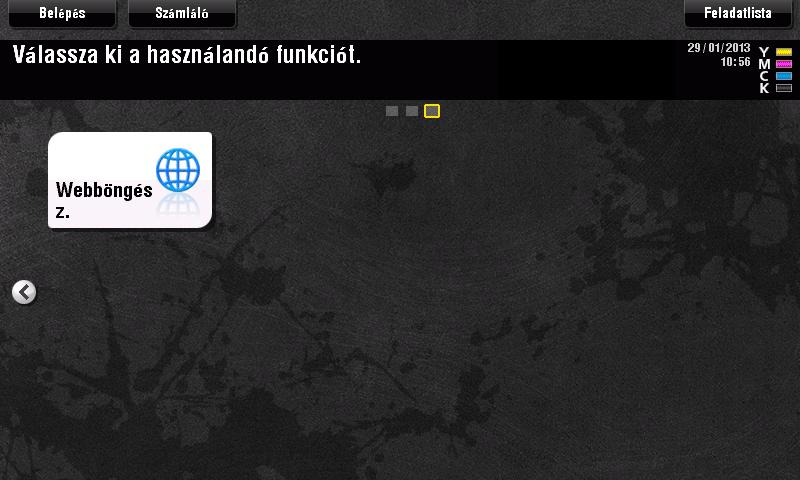

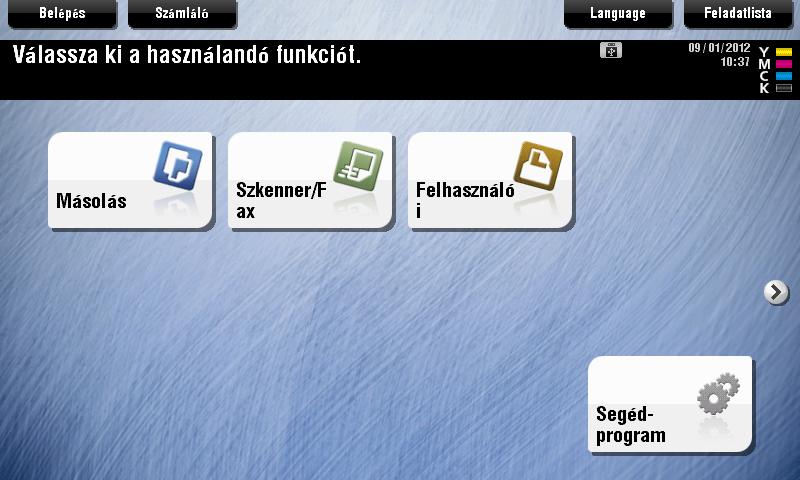

57 2.5 Érintőmezős kijelző 2 A Főmenü testreszabása Szükség esetén a főmenü kiterjeszthető három képernyőre. Összesen legfeljebb 25 gomb helyezhető el a három, átkapcsolható főmenü képernyőn. Ezen felül, beállíthatja a kedvenc háttérmintázatát is. d Hivatkozás Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen Az érintőmezős kijelző kezelése A készülékre szerelt érintőmezős kijelző támogatja a felhasználóbarát műveleteket, mint az ujj csúsztatása az érintőmezős képernyőn. Koppintás Finoman érintse meg az ujjával a képernyőt, majd azonnal vegye le az ujját a képernyőről. Ezzel a művelettel kiválaszthat vagy meghatározhat egy menüpontot. Dupla koppintás Kétszer egymás után finoman érintse meg az ujjával a képernyőt. Részletes információk lekéréséhez, egy miniatűr vagy előnézeti kép nagyításához, valamint egy felhasználói fiók megnyitásához használható. bizhub C554e/C454e/C364e/C284e/C224e 2-31

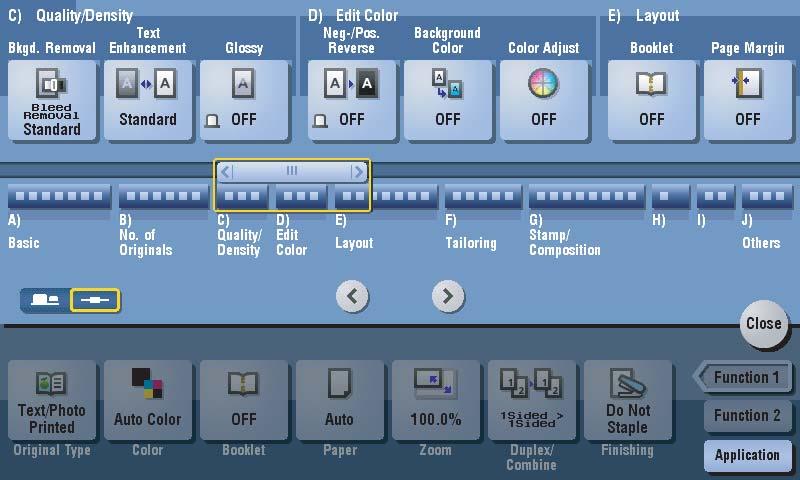

58 2 Érintőmezős kijelző 2.5 Lapozás Az ujját a képernyőn csúsztatva végezzen egy finom legyintést. A rendeltetési helyek és a feladatok listáinak görgetéséhez, illetve a Főmenü képernyő és az Előnézet képernyő lapozásához használható. Húzás Egy görgetősávot vagy egy dokumentumot az ujját ráhelyezve mozgathat. Egy görgetősáv vagy egy dokumentum mozgatásához használható. Pásztázás Csúsztassa az ujját párhuzamosan a képernyő hossz- vagy oldalirányú tengelyével. Így léphet a kijelző kívánt területére, ha a megjelenített kép túllépi a kijelző méreteit. Hosszú érintés Tartsa az ujját a dokumentumon. Így jeleníthető meg a dokumentumhoz tartozó ikon bizhub C554e/C454e/C364e/C284e/C224e

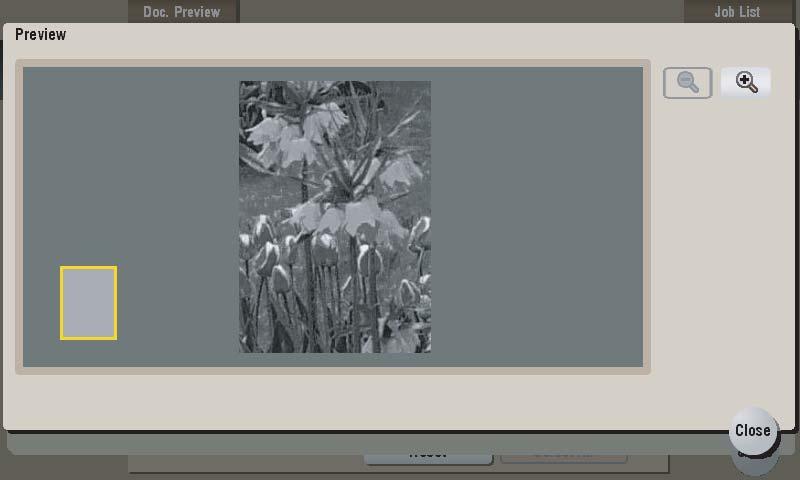

59 2.5 Érintőmezős kijelző 2 Fogd és vidd Egy dokumentum kiválasztása után csúsztassa az ujját a kívánt helyre és emelje fel. Így helyezheti át a dokumentumot a kívánt helyre. Csippentés Helyezze két ujját a képernyőre majd húzza szét vagy zárja össze azokat. Így nagyíthat, illetve kicsinyíthet egy előnézeti képet. Forgatás Helyezze két ujját a képernyőre majd forgassa el azokat. Így forgathatja el az előnézeti képet. bizhub C554e/C454e/C364e/C284e/C224e 2-33

60 2 Érintőmezős kijelző 2.5 Óvintézkedések az érintőmezős kijelző használatához Ez a készülék egy kapacitív érintőmezős kijelzővel rendelkezik. Az érintőmezős kijelző használatakor vegye figyelembe az alábbiakat. - Csak az ujjhegyét vagy a készülékhez szállított ceruzát használja. Vegye figyelembe, hogy az érintőmezős kijelző nem fog megfelelően reagálni, ha a körmével vagy egy tollal kezeli, az ujja vagy a készülék saját ceruzája helyett. - Nagy erővel kezelve az érintőmezős kijelzőt kárt okozhat az érintőmezőkben és fennáll a törés lehetősége. - Az érintőmezős kijelző kezelése során ne alkalmazzon túlzott erőt, valamint ne használjon hegyes tárgyat, mint például töltőceruzát. - Az érintőmezős kijelző nem működik megfelelően, ha nedves ujjal érinti meg. - Az érintőmezős kijelző nem működik megfelelően, ha a megérintésekor kesztyűt visel. Javasoljuk, hogy csak az ujjhegyét vagy a készülékhez szállított ceruzát használja. - Lehetséges, hogy az érintőmezős kijelző nem működik megfelelően, ha egy fluoreszcens lámpához 50 cm-nél (20 in) közelebb áll, miközben megérinti az érintőmezős kijelzőt. - Ne használja az érintőmezős kijelzőt olyan helyen, amely közel van valamilyen elektromos zajt generáló berendezéshez (pl. generátor vagy légkondicionáló). Az elektromos zaj az érintőmezős kijelző működésében zavart okozhat A számgombok megjelenítése Ha a másolóképernyőn egy számadat bevitelére szolgáló bemeneti mezőre koppint, például a példányszám vagy valamilyen beállítási érték megadásához, megjelennek a számgombok. A számgombok a regiszter gombhoz rendelt 10Billentyűzet gomb lenyomásával is előhívhatók. Bemeneti mező a példányszám részére Bemeneti mező értékek részére 2-34 bizhub C554e/C454e/C364e/C284e/C224e

61 2.5 Érintőmezős kijelző 2 A számgombok áthelyezése A számgombok felső részére helyezve, mozgassa az ujját. A számgombok bezárása A beadás után, a [Bezár] gombra koppintva, zárja be a számgombokat. A számgombok a regiszter gombhoz rendelt 10Billentyűzet gomb lenyomásával is bezárhatók. A számgombok állandó megjelenítése A számgombok folyamatosan a kijelzőn lehetnek a másolóképernyőn, valamint a fiókok és a böngésző nyomtatási beállításainak képernyőjén. d Hivatkozás Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. bizhub C554e/C454e/C364e/C284e/C224e 2-35

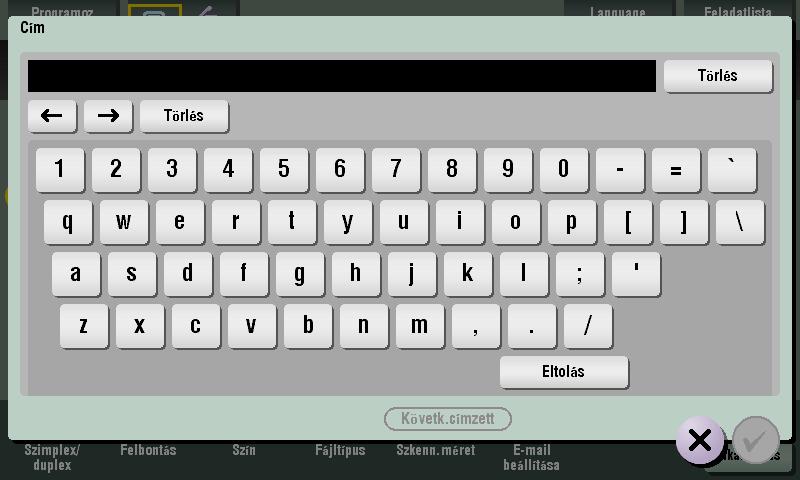

62 2 Érintőmezős kijelző Karakterek beírása Ha karaktereket kell beírni egy cím vagy egy program regisztrálása során, használja az érintőmezős kijelzőn megjelenő billentyűzetet. Beírás az "1. csoportban": 1 Nagybetűk vagy jelek írásához koppintson a [Váltó] gombra. % Ha tévesen írt be valamit, a [ ] vagy a [ ] koppintásával vigye a kurzort a törölni kívánt karakterre, majd koppintson a [Törlés] gombra. % Ismét a [Váltó] gombra koppintva visszaléphet az eredeti billentyűzethez Ha befejezte a beírást, koppintson az [OK] gombra bizhub C554e/C454e/C364e/C284e/C224e

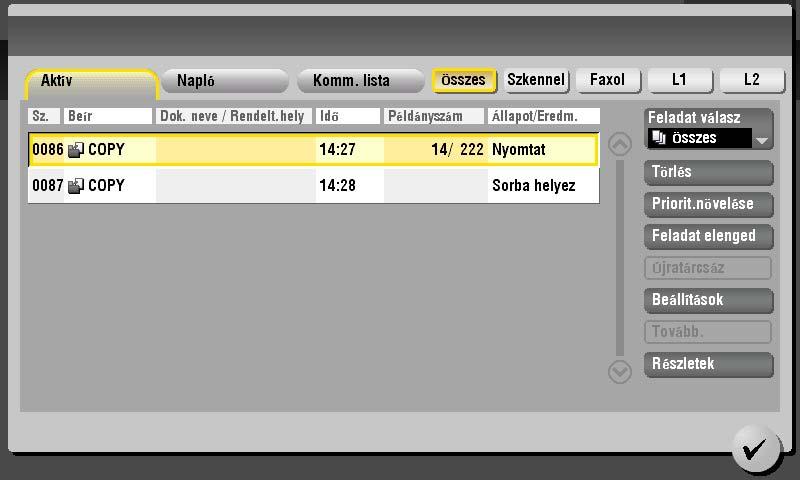

63 2.6 Feladatok Feladatok Feladat képernyő A feladat a nyomtatással, küldéssel, fogadással, mentéssel stb. kapcsolatos műveleteket jelenti. A főmenüben vagy az egyes modulok főképernyőin a [Feladatlista] elemet megérintve a Feladat képernyő jelenik meg. A Feladat képernyőn megtekintheti az éppen végrehajtás alatt álló feladat listáját vagy előzményeit, illetve kinyomtathatja a küldések és fogadások eredményeit tartalmazó jelentést. Általában a feladatok a lista tetején található vagy az éppen végrehajtás alatt álló feladattól kezdve hajtódnak végre. Ha egy adott feladatot sürgősen el kell végeztetnie, akkor átrendezheti a feladatok végrehajtási sorrendjét Sz. Leírás 1 Megjeleníti a feladatokat. 2 Feladattípus kiválasztása. A [Komm. lista] fülön kinyomtathatja a küldések és fogadások eredményeit tartalmazó jelentést. 3 Erre a gombra koppintva leszűkítheti a kijelzett feladatokat. 4 Erre a gombra koppintva törölhet feladatokat. 5 Erre a gombra koppintva kiválaszthat egy elsőbbséggel végrehajtandó feladatot. 6 Erre a gombra koppintva megjelenítheti a kiválasztott feladat részletes adatait Több feladatos funkció Feladat akkor is regisztrálható, ha egy másik feladat aktív. Összesen legfeljebb 251 feladat lehet regisztrálva. Az alábbi táblázatban látható az egyes funkciókhoz maximálisan regisztrálható feladatok száma. Funkció Feladatok minimális száma Feladatok maximális száma Másolás 5 61 Nyomtatás Szkennelés 5 61 Fax memória küldés Fax fogadás Megosztás 56 - Referencia - Ezek az értékek a feltételektől függően eltérhetnek. - Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. bizhub C554e/C454e/C364e/C284e/C224e 2-37

64 2 2.7 Papír betöltése Papír betöltése Papír betöltése az 1-4. tálcába Legfeljebb 500 normál papírlapot tölthet be egy tálcába. A 3. tálca és a 4. tálca opciós felszereltség. Alkalmazható papírfajták Normál papír, csak egyoldalas papír, vékony papír, speciális papír, vastag papír, fejléces papír, színes papír és újrapapír Hogyan töltse be a papírt 1 Húzza ki a tálcát. MEGJEGYZÉS Legyen óvatos, hogy ne érintse meg a filmet. 2 Csúsztassa az oldalvezetőket a betöltendő papír méretének megfelelő helyre. 3 Tegye a papírt a tálcába. % A papírt a nyomtatandó felével felfele helyezze be. 4 Ha nem normál papírt tölt be, adja meg a papírfajtát. Részletek: lásd oldalon bizhub C554e/C454e/C364e/C284e/C224e

65 2.7 Papír betöltése Nagykapacitású tálca (beépített) Akár lapnyi normál papír is betölthető a nagykapacitású tálcába (beépített). A nagykapacitású tálca (beépített) opcionális. Alkalmazható papírfajták Normál papír, csak egyoldalas papír, vékony papír, speciális papír, vastag papír, fejléces papír, színes papír és újrapapír Hogyan töltse be a papírt 1 Húzza ki a tálcát. MEGJEGYZÉS Legyen óvatos, hogy ne érintse meg a filmet. 2 Tegyen papírt a jobb oldali tálcába. % A papírt a nyomtatandó felével felfele helyezze be. MEGJEGYZÉS Ne tegyen a tálcába az előzőben ismertetettől eltérő formátumú papírt. A papírformátum módosításáért forduljon a szervizképviselethez. 3 Tegyen papírt a bal oldali tálcába. % A papírt a nyomtatandó felével felfele helyezze be. 4 Ha nem normál papírt tölt be, adja meg a papírfajtát. Részletek: lásd oldalon. bizhub C554e/C454e/C364e/C284e/C224e 2-39

66 2 Papír betöltése Papír töltése a nagy kapacitású egységbe Az LU-301 nagykapacitású egységbe legfeljebb lapot, az LU-204 nagykapacitású egységbe pedig legfeljebb lapot tölthet be. A nagykapacitású egység egy opció. Alkalmazható papírfajták Normál papír, csak egyoldalas papír, vékony papír, speciális papír, vastag papír, fejléces papír, színes papír és újrapapír Hogyan töltse be a papírt 1 Nyissa ki az ajtót. 2 Emelje fel a lap behúzó görgőt és helyezze a papírt az egységbe. % A papírt a nyomtatandó felével lefele helyezze be. MEGJEGYZÉS Legyen óvatos, hogy kézzel ne érintse meg a lap behúzó görgő felületét. Ne tegyen a nagykapacitású egységbe az előzőben ismertetettől eltérő formátumú papírt. A papírformátum módosításáért forduljon a szervizképviselethez. 3 Ha nem normál papírt tölt be, adja meg a papírfajtát. Részletek: lásd oldalon bizhub C554e/C454e/C364e/C284e/C224e

67 2.7 Papír betöltése Kézitálca A kézitálcát a tálcákba nem betöltött formátumú papírra, illetve borítékokra vagy fóliákra történő nyomtatás esetén használja. A kézitálca használatához, töltse be a papírt és határozza meg a papírfajtát. Alkalmazható papírfajták Normál papír, csak egyoldalas papír, speciális papír, vastag papír, levelezőlap (4 e 6 (A6 kártya)), fólia, fejléces papír, színes papír, boríték, címke-ívek, index papír, újrapapír és plakátpapír Alkalmazható papírformátumok Típus Formátum Normál formátumú papír 12 e 18 w - 5-1/2 e 8-1/2 w/v, 4 e 6 w, SRA3 w, A3 w - A6 w, B4 w - B6 w, A6 kártya w, 8 e 13 w, 16K w/v, 8K w, plakátpapír Egyedi papírformátum Papír szélesség: mm (3-9/ /8 in) Papír hosszúság: 139, mm (5-1/2 47-1/4 in) Hogyan töltse be a papírt MEGJEGYZÉS Legyen óvatos, hogy kézzel ne érintse meg a lap behúzó görgő felületét. 1 Nyissa ki a tálcát. % Nagyméretű papír használata esetén húzza ki a tálcabővítőt. % Plakátpapír betöltéséhez szerelje fel az MK-730 szerelőkészletet. MEGJEGYZÉS Legyen óvatos, hogy kézzel ne érintse meg a lap behúzó görgő felületét. 2 A papír betöltése után állítsa be az oldalvezetőt. % A papírt a nyomtatandó felével lefele helyezze be. bizhub C554e/C454e/C364e/C284e/C224e 2-41

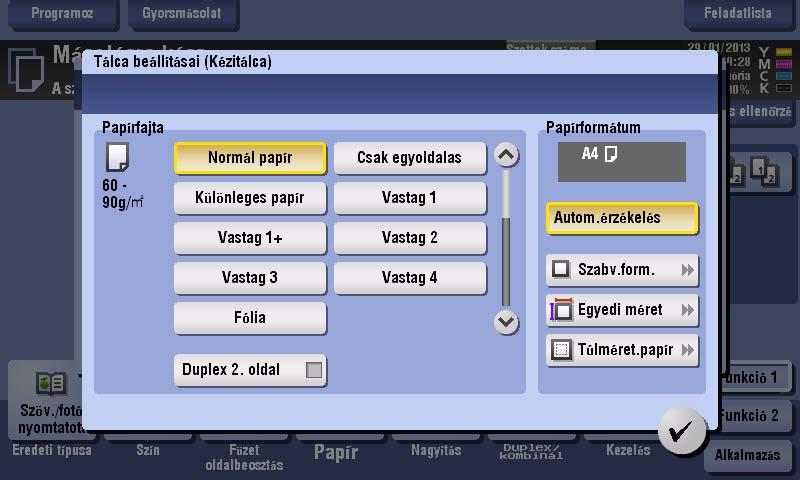

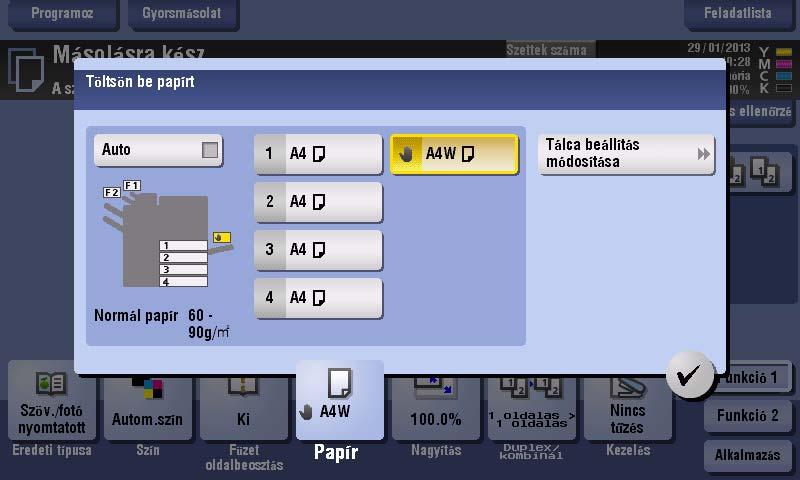

68 2 Papír betöltése Állítsa be a papírfajtát. Koppintson a [Papír] elemre. 4 Válassza a [#] lehetőséget, majd koppintson a [Tálca beállítás módosítása] parancsra Válassza ki a papírtípust bizhub C554e/C454e/C364e/C284e/C224e

69 2.7 Papír betöltése 2 6 Állítsa be a papírformátumot. 1 % Automatikus érzékelés Az [Autom. érzékelés] automatikusan érzékeli a papír formátumát, ha szabványos formátumok lettek betöltve a tálcába. 2 3 % Szabványos formátum A [Szabv.form.] levelezőlap vagy tengerentúli szabványos formátumú papírok betöltése esetén használható bizhub C554e/C454e/C364e/C284e/C224e 2-43

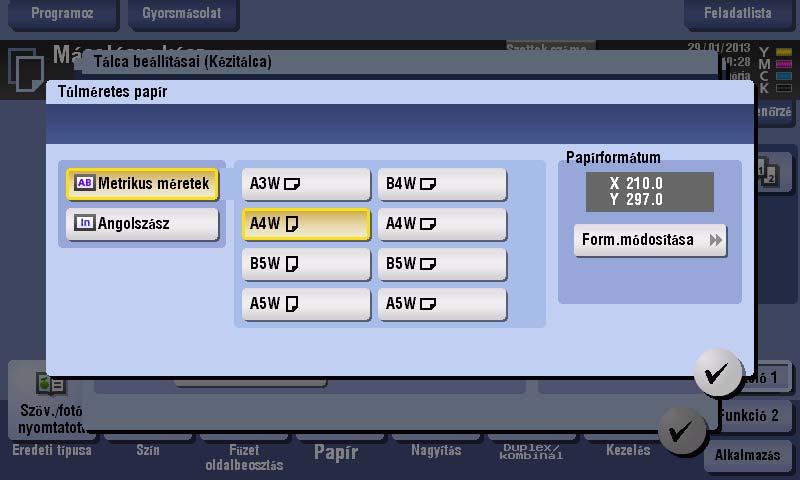

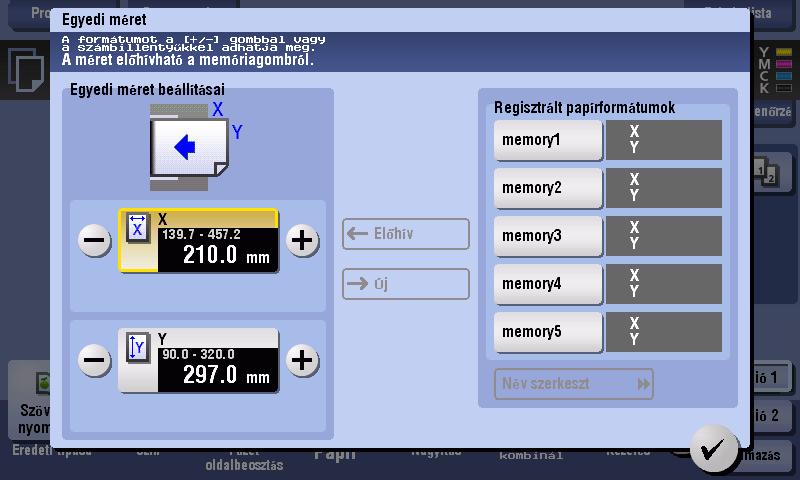

70 2 Papír betöltése 2.7 % Egyedi méret 2 3 % Túlméretes papír bizhub C554e/C454e/C364e/C284e/C224e

71 3 Alapbeállítások és alapműveletek

72

73 3.1 Nyomtatási funkció 3 3 Alapbeállítások és alapműveletek 3.1 Nyomtatási funkció Szükséges beállítások és alapműveletek (Windows operációs rendszer alatt) Kinyomtathatja a számítógépen létrehozott adatokat a hálózaton keresztül. Ebben a részben a nyomtató szokásos, a telepítőprogramban elvégzendő beállításainak konfigurálását ismertetjük. Előkészítés A következőkben az adatok nyomtatásához szükséges előkészületeket ismertetjük. Részletes ismertetést a hivatkozott oldalakon találhat. Ez az előkészület a második és a további nyomtatásokhoz már nem szükséges. 1 A kábel csatlakozásának ellenőrzése (Felügyelő) % Ellenőrizze, hogy a készülék megfelelően csatlakozik-e a hálózati kábelhez. Részletek: lásd 3-4. oldalon. 2 A készülék hálózati beállításainak ellenőrzése (Felügyelő) % Ellenőrizze a készülék hálózati beállításait. Részletek: lásd 3-4. oldalon. Ha nincs szükség egyéb beállításokra, a hálózat az alapértelmezett beállításokkal is használható. 3 A nyomtató-illesztőprogram telepítése % Telepítse a nyomtató-illesztőprogramot a számítógépre. Részletek: lásd 3-5. oldalon. Műveletsor A következőkben a számítógépről származó adatok nyomtatását ismertetjük. Részletek: lásd 3-5. oldalon. 1 Az eredeti adatok megnyitása % Nyissa meg a nyomtatni kívánt adatokat egy megfelelő alkalmazás használatával. 2 A nyomtató-illesztőprogram konfigurálása nyomtatáshoz % Válassza ki a nyomtató-illesztőprogramot és, amennyiben szükséges, módosítsa a beállításokat a nyomtatás előtt. bizhub C554e/C454e/C364e/C284e/C224e 3-3

74 3 Nyomtatási funkció 3.1 A kábel csatlakozásának ellenőrzése Ellenőrizze, hogy a hálózati kábel a készülék LAN portjához csatlakozik és hogy világít-e a zöld LED. A készülék hálózati beállításainak ellenőrzése Koppintson a [Segédprogram] gombra, majd válassza ki az [Eszközinformáció] elemet. Ellenőrizze, hogy megjelenik-e az IP-cím. IPv4 környezetben IPv6 környezetben Ha nem jelenik meg az IP-cím, el kell végeznie a hálózat beállítását. - Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Hálózati beállítás] - [TCP/IP beállítás] elemet. Végezze el az adott hálózati környezethez szükséges beállításokat. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. d Hivatkozás Általában az alapértelmezett beállítások megfelelnek a hálózati csatlakozáshoz; azonban egyes hálózati környezetekben módosítani kell a beállításokat. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. 3-4 bizhub C554e/C454e/C364e/C284e/C224e

75 3.1 Nyomtatási funkció 3 A nyomtató-illesztőprogram telepítése A nyomtató-illesztőprogram telepítését a telepítőprogram segítségével végezze. 0 Ehhez a művelethez rendszergazdai jogosultsága kell, hogy legyen a számítógéphez. 1 Helyezze a nyomtató-illesztőprogramot tartalmazó DVD-lemezét a számítógép DVD-meghajtójába. 2 Kattintson a [Nyomtató telepítése] menüpontra. 3 Végezze el a műveletet, követve a képernyőn megjelenő utasításokat. A program automatikusan megkeresi a megfelelő hálózatot, és kilistázza a nyomtatóillesztőprogrammal kompatibilis nyomtatókat és többfunkciós készülékeket. 4 Válassza ki ezt a készüléket a listáról. % Ha több azonos készülék jelenik meg, az IP-cím alapján választhatja ki a megfelelőt. A készülék IP-címének ellenőrzését lásd 3-4. oldalon. 5 Jelölje ki a telepíteni kívánt nyomtató-illesztőprogramok melletti négyzeteket. 6 Kattintson a [Telepítés] gombra. 7 Kattintson a [Befejezés] gombra. Adatok nyomtatása 1 Nyissa meg a nyomtatni kívánt adatokat egy megfelelő alkalmazás használatával. 2 A [Fájl] menüben kattintson a [Nyomtatás] menüpontra. 3 Válassza ki a telepített nyomtató-illesztőprogramot, majd kattintson a [Nyomtatás] gombra. Tippek - A [Beállítások] gombra kattintva igény szerint módosíthatja a nyomtató-illesztőprogram beállításait. - Ha a készüléken engedélyezett a felhasználó hitelesítés, adja meg a szükséges adatokat, mint a felhasználónevet és a jelszót. bizhub C554e/C454e/C364e/C284e/C224e 3-5

76 3 Nyomtató-illesztőprogramok típusai Válassza ki a nyomtatási igényeinek megfelelő nyomtató-illesztőprogramot. Nyomtatási funkció 3.1 Illesztőprogram típusa PCL PS XPS Leírás Ez a normál illesztőprogram, általános irodai dokumentumok nyomtatásához. A három illesztőprogram közül ez biztosítja a leggyorsabb nyomtatást. Ez az illesztőprogram az Adobe-tól vagy más beszállítóktól származó PostScript kompatibilis alkalmazásokban létrehozott nyomtatási adatok pontos nyomtatásában hatékony. Ez az illesztőprogram gyakran használatos grafikák és egyszerű nyomtatási alkalmazások esetén, amikor fontos a színek jó visszaadása. A Windows Vista után kifejlesztve, ez az illesztőprogram támogatja az XML Paper Specification (XPS) dokumentumformátumot. Ennek az illesztőprogramnak számos előnye van, az áttetszőség minőségi reprodukálását beleértve Szükséges beállítások és alapműveletek (Mac OS alatt) Kinyomtathatja a számítógépen létrehozott adatokat a hálózaton keresztül. Ebben a részben a nyomtató-illesztőprogram konfigurálását ismertetjük OS X 10.6 környezetet, Bonjour kapcsolatot és metrikus formátumú papír használatát tekintve alapfeltételnek. Előkészítés A következőkben az adatok nyomtatásához szükséges előkészületeket ismertetjük. Részletes ismertetést a hivatkozott oldalakon találhat. Ez az előkészület a második és a további nyomtatásokhoz már nem szükséges. 1 A kábel csatlakozásának ellenőrzése (Felügyelő) % Ellenőrizze, hogy a készülék megfelelően csatlakozik-e a hálózati kábelhez. Részletek: lásd 3-7. oldalon. 2 A készülék hálózati beállításainak ellenőrzése (Felügyelő) % Ellenőrizze a készülék hálózati beállításait. Részletek: lásd 3-7. oldalon. Ha nincs szükség egyéb beállításokra, a hálózat az alapértelmezett beállításokkal is használható. 3 A nyomtató-illesztőprogram telepítése % Telepítse a nyomtató-illesztőprogramot a számítógépre. Részletek: lásd 3-9. oldalon. 4 Nyomtató-illesztőprogram hozzáadása és konfigurálása % Állítsa be a számítógépét, hogy kinyomtathassa az adatokat a telepített nyomtató-illesztőprogram használatával. Részletek: lásd oldalon. 3-6 bizhub C554e/C454e/C364e/C284e/C224e

77 3.1 Nyomtatási funkció 3 Műveletsor A következőkben a számítógépről származó adatok nyomtatását ismertetjük. Részletek: lásd oldalon. 1 Az eredeti adatok megnyitása % Nyissa meg a nyomtatni kívánt adatokat egy megfelelő alkalmazás használatával. 2 A nyomtató-illesztőprogram konfigurálása nyomtatáshoz % Válassza ki a nyomtató-illesztőprogramot és, amennyiben szükséges, módosítsa a beállításokat a nyomtatás előtt. A kábel csatlakozásának ellenőrzése Ellenőrizze, hogy a hálózati kábel a készülék LAN portjához csatlakozik és hogy világít-e a zöld LED. A készülék hálózati beállításainak ellenőrzése 1 Koppintson a [Segédprogram] gombra, majd válassza ki az [Eszközinformáció] elemet. Ellenőrizze, hogy megjelenik-e az IP-cím. IPv4 környezetben IPv6 környezetben 2 Adja meg a Bonjour nevet. Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Hálózati beállítás] - [Bonjour beállítások] - [BE] elemet. 1 bizhub C554e/C454e/C364e/C284e/C224e 3-7

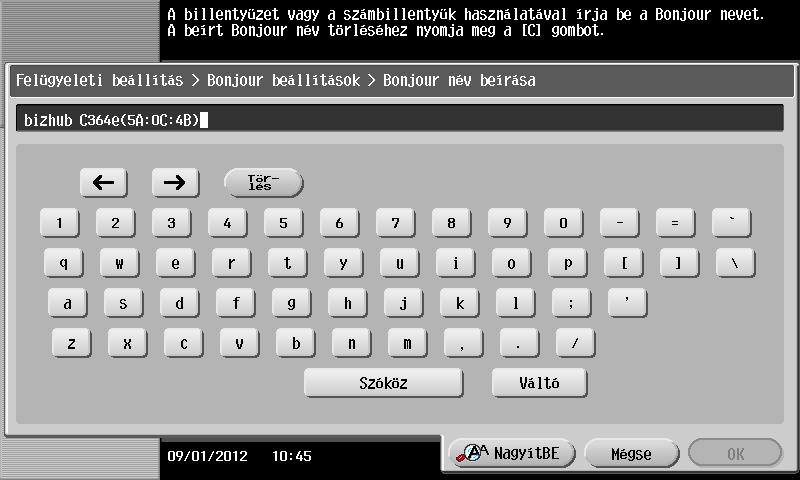

78 3 Nyomtatási funkció 3.1 % A Bonjour név megjelenik a nyomtató-illesztőprogramban, mint a csatlakoztatott eszköz neve. A "bizhub C364e (5A:0C:4B)" névben a "bizhub C364e" a termék neve, az "(5A:0C:4B)" pedig a MAC-cím utolsó három byte-ja. 2 3 % A Bonjour név módosításához koppintson a [Bonjour név] gombra, és írja be a nevet a megjelenő billentyűzeten. Ha az 1. lépésben nem jelenik meg az IP-cím, el kell végeznie a hálózat beállítását. - Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Hálózati beállítás] - [TCP/IP beállítás] elemet. Végezze el az adott hálózati környezethez szükséges beállításokat. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. 3-8 bizhub C554e/C454e/C364e/C284e/C224e

79 3.1 Nyomtatási funkció 3 A nyomtató-illesztőprogram telepítése A nyomtató-illesztőprogram telepítését a telepítőprogram segítségével végezze. 0 Ehhez a művelethez rendszergazdai jogosultsága kell, hogy legyen a számítógéphez. 1 Helyezze a nyomtató-illesztőprogramot tartalmazó DVD-lemezét a számítógép DVD-meghajtójába. 2 Válassza ki a kívánt nyomtató-illesztőprogramot, majd másolja az asztalra. Például: /Driver/OS_10_6_x/Letter/bizhub_C364_106.pkg (Az OS X 10.6 rendszerhez való illesztőprogram) % Ha általában metrikus formátumú papírt használ, az "A4" könyvtárból válasszon egy nyomtató-illesztőprogramot. % A nyomtató-illesztőprogram nevének utolsó három karaktere az operációs rendszer verziószámára utal. 3 Kattintson duplán az asztalra másolt fájlra. 4 Végezze el a műveletet, követve a képernyőn megjelenő utasításokat, amíg megjelenik a telepítőképernyő. 5 Kattintson az [Install] gombra. 6 Amikor megjelenik egy, a felhasználónév és a jelszó beírására felszólító üzenet, írja be egy rendszergazdai jogokkal rendelkező felhasználó nevét és jelszavát. 7 Kattintson a [Close] gombra. bizhub C554e/C454e/C364e/C284e/C224e 3-9

80 3 Nyomtató-illesztőprogram hozzáadása és konfigurálása Nyomtatási funkció Állítsa be a számítógépét, hogy kinyomtathassa az adatokat a telepített nyomtató-illesztőprogram használatával. 0 Ehhez a művelethez rendszergazdai jogosultsága kell, hogy legyen a számítógéphez. 1 Az Apple menüben kattintson a [System Preferences] - [Print & Fax] gombra. 2 Kattintson a [+] gombra. A program automatikusan megkeresi a megfelelő hálózatot, és kilistázza a nyomtatóillesztőprogrammal kompatibilis nyomtatókat és többfunkciós készülékeket Válasszon egy nyomtatót a Bonjour kapcsolathoz. Keresse meg a készüléket a [Kind] [Bonjour] beállítása esetén megjelenő listán, majd kattintson rá. % Ha nem tudja beazonosítani a csatlakoztatott készüléket, mivel több, azonos nevű termék szerepel a listán, kérje a rendszergazda segítségét. A program automatikusan megkeres egy, a kiválasztott nyomtatóval kompatibilis nyomtatóillesztőprogramot. 4 Ellenőrizze, hogy megjelenik-e a nyomtató-illesztőprogram. 5 Válassza ki a készülékre felszerelt opciós egységeket. Adatok nyomtatása 1 Nyissa meg a nyomtatni kívánt adatokat egy megfelelő alkalmazás használatával. 2 A [File] menüben válassza ki a [Print] menüpontot. 3 Válassza ki a készülék Bonjour nevét. Tippek - Ha szükséges, módosíthatja a nyomtató-illesztőprogram beállításait bizhub C554e/C454e/C364e/C284e/C224e

81 3.2 Szkennelés küldéshez funkció Szkennelés küldéshez funkció Többféle továbbítási módszer A készüléken szkennelt eredeti adatok eltárolhatók és számos módszerrel továbbíthatók. Adatok küldése a saját számítógépére (SMB küldés) A szkennelt adatokat egy, a hálózathoz csatlakozó számítógépre küldi. A beállítások elvégzése után az adatokat egyszerűen elküldheti. A részleteket lásd oldalon és oldalon. Adatok továbbítása egy üzenethez csatolva ( TX) A szkennelt adatokat egy üzenethez csatolva továbbíthatja. Ez a funkció abban az esetben hasznos, ha az adatokat egy külső helyre kívánja küldeni. Részletek: lásd oldalon. Az adatok tárolása USB-memóriára (külső memóriára) A szkennelt adatokat közvetlenül a készülékhez csatlakozó USB-memóriára tárolhatja. Részletek: lásd oldalon. bizhub C554e/C454e/C364e/C284e/C224e 3-11

82 3 Szkennelés küldéshez funkció 3.2 További módszerek az adatok küldésére és tárolására A fentiek mellett az adatok számos további módon továbbíthatók vagy tárolhatók. Válassza ki az igényeinek megfelelő módszert. - Szkennelési parancs kiadása egy számítógépről (Web szolgáltatás funkció) - Adatok tárolása egy felhasználói fiókba a merevlemezen (Mentés felhasználó fiókba) - Adatok küldése egy FTP kiszolgálóra (FTP TX) - Adatok küldése egy WebDAV kiszolgálóra (WebDAV küldés) d Hivatkozás Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen Adatok küldése egy Windows számítógépre (SMB küldés) A szkennelt adatokat egy, a hálózathoz csatlakozó számítógépre küldi. A beállítások elvégzése után az adatokat egyszerűen elküldheti bizhub C554e/C454e/C364e/C284e/C224e

83 3.2 Szkennelés küldéshez funkció 3 Előkészítés A következőkben a szkennelt adatok küldéséhez szükséges előkészületeket ismertetjük. Részletes ismertetést a hivatkozott oldalakon találhat. Ez az előkészület a második és a további nyomtatásokhoz már nem szükséges. 1 A kábel csatlakozásának ellenőrzése (Felügyelő) % Ellenőrizze, hogy a készülék megfelelően csatlakozik-e a hálózati kábelhez. Részletek: lásd oldalon. 2 A készülék hálózati beállításainak ellenőrzése (Felügyelő) % Ellenőrizze a készülék hálózati beállításait. Részletek: lásd oldalon. Ha nincs szükség egyéb beállításokra, a hálózat az alapértelmezett beállításokkal is használható. 3 A számítógép információinak ellenőrzése % Ellenőrizze a Cím regisztrációhoz szükséges információkat és töltse ki az ellenőrző listát. Részletek: lásd oldalon. 4 A számítógép konfigurálása % Végezze el a számítógép megosztásához vagy a fájlok fogadására kijelölt mappa létrehozásához szükséges beállításokat. Részletek: lásd oldalon. 5 Rendeltetési helyek regisztrálása % Végigmenve az ellenőrző listán, regisztrálja a fájlok rendeltetési helyét. Részletek: lásd oldalon. Műveletsor Az alábbiakban a küldés műveletsorát ismertetjük. Részletek: lásd oldalon. 1 Az eredeti behelyezése 2 A rendeltetési hely kiválasztása % Válasszon ki egy regisztrált rendeltetési helyet, majd ellenőrizze a beállításokat, mint pl. a fájltípust és a képminőséget. 3 Nyomja meg a Start gombot. % Az eredeti szkenneléséhez nyomja meg a Start gombot. A kábel csatlakozásának ellenőrzése Ellenőrizze, hogy a hálózati kábel a készülék LAN portjához csatlakozik és hogy világít-e a zöld LED. bizhub C554e/C454e/C364e/C284e/C224e 3-13

84 3 A készülék hálózati beállításainak ellenőrzése Szkennelés küldéshez funkció Koppintson a [Segédprogram] gombra, majd válassza ki az [Eszközinformáció] elemet. Ellenőrizze, hogy megjelenik-e az IP-cím. IPv4 környezetben IPv6 környezetben 3.2 Ha nem jelenik meg az IP-cím, el kell végeznie a hálózat beállítását. - Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Hálózati beállítás] - [TCP/IP beállítás] elemet. Végezze el az adott hálózati környezethez szükséges beállításokat. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. d Hivatkozás Általában az alapértelmezett beállítások megfelelnek a hálózati csatlakozáshoz; azonban egyes hálózati környezetekben módosítani kell a beállításokat. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. Ellenőrző lista Az alábbi ellenőrző listába végezve a feljegyzéseit, ellenőrizze a számítógép információit és végezze el az előkészítő beállításokat. A kitöltött ellenőrző listát a Cím regisztrációhoz használhatja. Név Beviteli oszlop Bővebb információk Gazdagép címe Gazdagép neve vagy IP-cím, ahova a szkennelt adatok küldésre kerülnek oldalon Fájl-útvonal A szkennelt adatok fogadására kijelölt mappa neve oldalon Felhaszn.AZ A számítógépre történő belépéshez szükséges felhasználónév oldalon Jelszó A számítógépre történő belépéshez szükséges jelszó Biztonsági okokból ne töltse ki ezt az oszlopot. Forduljon a rendszergazdához bizhub C554e/C454e/C364e/C284e/C224e

85 3.2 Szkennelés küldéshez funkció 3 A számítógép információinak ellenőrzése Ellenőrizze a gazdagép címét és a felhasználói azonosítót, majd jegyezze fel. 1 Hívja elő a számítógép Tulajdonságok ablakát. % Windows 8 alatt kattintson a jobb gombbal a Start ablakra, majd válassza ki a [Minden alkalmazás] - [Számítógép] menüpontot. Az eszközsávon válassza ki a [Számítógép] - [Rendszer tulajdonságai] elemet. % Windows Vista/7 alatt a Start menüből válassza ki a [Számítógép] - [Rendszer tulajdonságai] elemet. % Windows XP alatt, nyissa meg a Start menüt, kattintson a jobb gombbal a [Sajátgép] elemre, majd válassza ki a [Tulajdonságok] menüpontot. 2 Ellenőrizze a számítógép nevét, majd jegyezze fel az ellenőrző lista Gazdagép címe oszlopába. 3 Nyissa meg a parancsablakot. % Windows 8 alatt kattintson a jobb gombbal a Start ablakra, majd válassza ki a [Minden alkalmazás] - [Parancssor] menüpontot. % Windows Vista/7 alatt a Start menüből válassza ki a [Minden program] - [Kellékek] - [Parancssor] menüpontot. % Windows XP alatt, nyissa meg a Start menüt, válassza ki a [Programok] - [Kellékek] - [Parancssor] menüpontot. 4 Ellenőrizze a felhasználónevet, majd jegyezze fel az ellenőrző lista Felhasználó azonosító oszlopába. A számítógép konfigurálása Hozzon létre egy új mappát és engedélyezze a megosztási beállításokat. 0 Ehhez a művelethez rendszergazdai jogosultsága kell, hogy legyen a számítógéphez. 1 A megosztási beállítások elvégzéséhez hívja elő a Hálózati és megosztási központ ablakot. % Windows 8 alatt kattintson a jobb gombbal a Start ablakra, válassza ki a [Minden alkalmazás] - [Vezérlőpult] - [Hálózat és Internet] - [Hálózati és megosztási központ] - [Speciális megosztási beállítások módosítása] elemet, majd jelölje be a [Fájl- és nyomtatómegosztás bekapcsolása] jelölőnégyzetet. % Windows 7 alatt a Start menüből válassza ki a [Vezérlőpult] - [Hálózat és internet] - [Hálózati és megosztási központ] - [Speciális megosztási beállítások módosítása] elemet, majd jelölje be a [Fájlés nyomtatómegosztás bekapcsolása] jelölőnégyzetet. % Windows Vista alatt nyissa meg a Start menüt, válassza ki a [Vezérlőpult] - [Hálózati és megosztási központ] menüpontot, majd kapcsolja be a [Fájlmegosztás] elemet. % Windows XP alatt, nem szükséges a Vezérlőpulton végezni a beállításokat. 2 Hozzon létre egy új mappát és jegyezze fel a mappa nevét az ellenőrző lista Fájl útvonal oszlopába. 3 Csak Windows XP alatt, ellenőrizze a mappa beállításait. % Kattintson duplán a mappára, válassza ki az [Eszközök] - [Mappa beállításai...] menüpontot, majd kattintson a [Nézet] fülre. % Törölje az [Egyszerű fájlmegosztás használata (ajánlott)] négyzet kijelölését. 4 A 2. lépésben létrehozott mappa megosztásához végezze el a beállítások konfigurálását. Kattintson jobb gombbal a mappára, majd a [Tulajdonságok] elemre. % Windows XP esetén kattintson jobb gombbal a mappára, majd kattintson a [Megosztás és biztonság] elemre. 5 Kattintson a [Megosztás] fülre, majd a [Speciális megosztás] elemre. % Windows XP esetén a [Speciális megosztás] nem jelenik meg. 6 Jelölje be a [Mappa megosztása] jelölőnégyzetet, és kattintson az [Engedélyek] elemre. 7 Válassza ki a [Mindenki] lehetőséget a [Csoport vagy felhasználó neve:] listából, majd jelölje be az összes [Engedélyezés] jelölőnégyzetet. bizhub C554e/C454e/C364e/C284e/C224e 3-15

86 3 Szkennelés küldéshez funkció 3.2 Rendeltetési helyek regisztrálása Végighaladva a létrehozott ellenőrző listán, regisztrálja a mappát a készülék címjegyzékében, a szkennelt adatok fogadásához. 1 Koppintson a [Segédprogram] gombra, majd válassza ki a [Cím/ Felh. fiók] - [Szkenn./ Fax cím regisztr] - [Címjegyzék (Nyilvános)] - [PC(SMB)] elemet. 2 Koppintson az [Új] gombra. 3 A [Név] mezőben adja meg a hozzárendelt gombon feltüntetésre kerülő nevet. A [Rendezési karakter] mezőbe írja be ugyanazt a nevet, mint a [Név] mezőbe % Ezzel beállításra kerül a [Név] mezőbe beírt névnek megfelelő index az [Index] mezőben. Ennek módosításához koppintson az [Index] mezőre bizhub C554e/C454e/C364e/C284e/C224e

87 3.2 Szkennelés küldéshez funkció 3 4 Továbbhaladva az ellenőrző listában, írja be a feljegyzett felhasználói azonosítót és jelszót Továbbhaladva az ellenőrző listában, írja be a feljegyzett gazdagép-címet és fájl-útvonalat. % Ha nem ad meg mappát, írjon be egy "/" jelet az útvonalhoz. Amikor megadja a mappát, csak a mappa nevét írja be, "/" nélkül Koppintson a [Bezár] gombra. bizhub C554e/C454e/C364e/C284e/C224e 3-17

88 3 Szkennelés küldéshez funkció 3.2 Az eredeti küldése 1 Helyezze be az eredeti dokumentumot. 2 Koppintson a [Szkenner/Fax] gombra. 3 Válasszon egy rendeltetési helyet bizhub C554e/C454e/C364e/C284e/C224e

89 3.2 Szkennelés küldéshez funkció 3 4 Ellenőrizze a beállításokat, ha szükséges. % A beállítások ellenőrzéséhez koppintson a [Beállítás ellenőrzése] gombra. % Az érintőmezős kijelzőn megjelenő gombokkal is ellenőrizheti a beállításokat. % Egy beállítás módosításához koppintson a megfelelő gombra az érintőmezős kijelzőn. Beállítások [Szimplex/duplex] [Felbontás] [Szín] [Fájltípus] [Szkenn.méret] [ beállítása] Leírás Válassza ki, hogy az eredeti egyik vagy mindkét oldalát kívánja-e szkennelni. Állítsa be a felbontást a szkenneléshez. Adja meg, hogy színesben vagy fekete-fehérben kívánja-e szkennelni az eredetit. Válassza ki a szkennelt adatok mentéséhez használt fájl típusát. Adja meg a szkennelésre kerülő eredeti formátumát. Módosíthatja az elküldésre kerülő üzenet tárgyát vagy a csatolt fájl nevét. 5 Nyomja meg a Start gombot. bizhub C554e/C454e/C364e/C284e/C224e 3-19

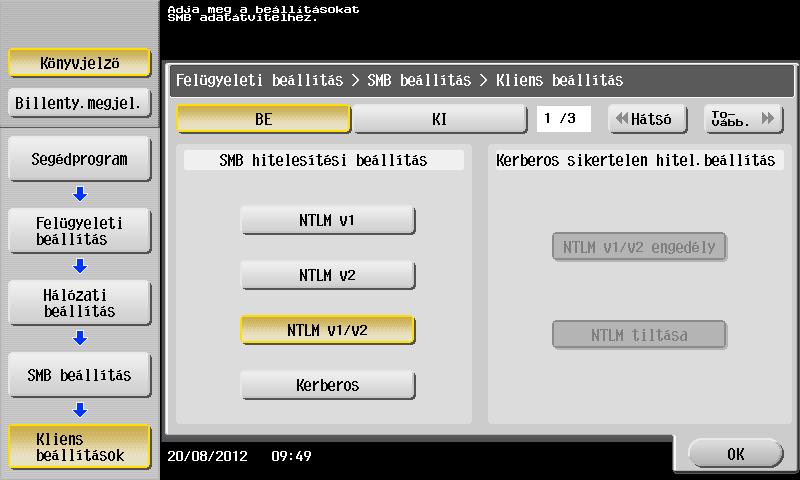

90 3 Szkennelés küldéshez funkció Adatok küldése Mac számítógépre (SMB küldés) A szkennelt adatokat egy, a hálózathoz csatlakozó számítógépre küldi. A beállítások elvégzése után az adatokat egyszerűen elküldheti. Előkészítés A következőkben a szkennelt adatok küldéséhez szükséges előkészületeket ismertetjük. Részletes ismertetést a hivatkozott oldalakon találhat. Ez az előkészület a második és a további nyomtatásokhoz már nem szükséges. 1 A kábel csatlakozásának ellenőrzése (Felügyelő) % Ellenőrizze, hogy a készülék megfelelően csatlakozik-e a hálózati kábelhez. Részletek: lásd oldalon. 2 A készülék hálózati beállításainak ellenőrzése (Felügyelő) % Ellenőrizze a készülék hálózati beállításait. Részletek: lásd oldalon. 3 A számítógép információinak ellenőrzése % Ellenőrizze a Cím regisztrációhoz szükséges információkat és töltse ki az ellenőrző listát. Részletek: lásd oldalon. 4 A számítógép konfigurálása % Végezze el a számítógép megosztásához vagy a fájlok fogadására kijelölt mappa létrehozásához szükséges beállításokat. Részletek: lásd oldalon. 5 Rendeltetési helyek regisztrálása % Végigmenve az ellenőrző listán, regisztrálja a fájlok rendeltetési helyét. Részletek: lásd oldalon. Műveletsor Az alábbiakban a küldés műveletsorát ismertetjük. Részletek: lásd oldalon. 1 Az eredeti behelyezése 2 A rendeltetési hely kiválasztása % Válasszon ki egy regisztrált rendeltetési helyet, majd ellenőrizze a beállításokat, mint pl. a fájltípust és a képminőséget. 3 Nyomja meg a Start gombot. % Az eredeti szkenneléséhez nyomja meg a Start gombot bizhub C554e/C454e/C364e/C284e/C224e

91 3.2 Szkennelés küldéshez funkció 3 A kábel csatlakozásának ellenőrzése Ellenőrizze, hogy a hálózati kábel a készülék LAN portjához csatlakozik és hogy világít-e a zöld LED. A készülék hálózati beállításainak ellenőrzése Koppintson a [Segédprogram] gombra, majd válassza ki az [Eszközinformáció] elemet. Ellenőrizze, hogy megjelenik-e az IP-cím. IPv4 környezetben IPv6 környezetben Ha nem jelenik meg az IP-cím, el kell végeznie a hálózat beállítását. - Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Hálózati beállítás] - [TCP/IP beállítás] elemet. Végezze el az adott hálózati környezethez szükséges beállításokat. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. d Hivatkozás Mac OS X10.6 vagy korábbi verzió esetén a kezdő beállítások az általános használat során elérhetők, de a hálózati környezettől függően esetleg változtatásra lehet szükség. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. bizhub C554e/C454e/C364e/C284e/C224e 3-21

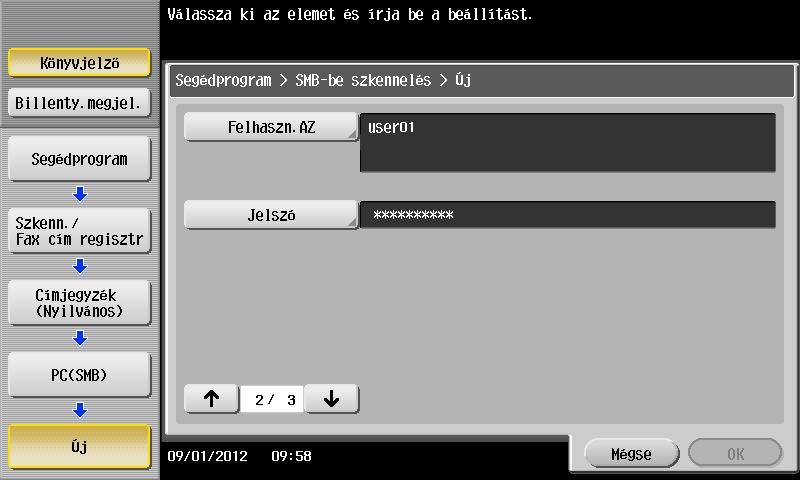

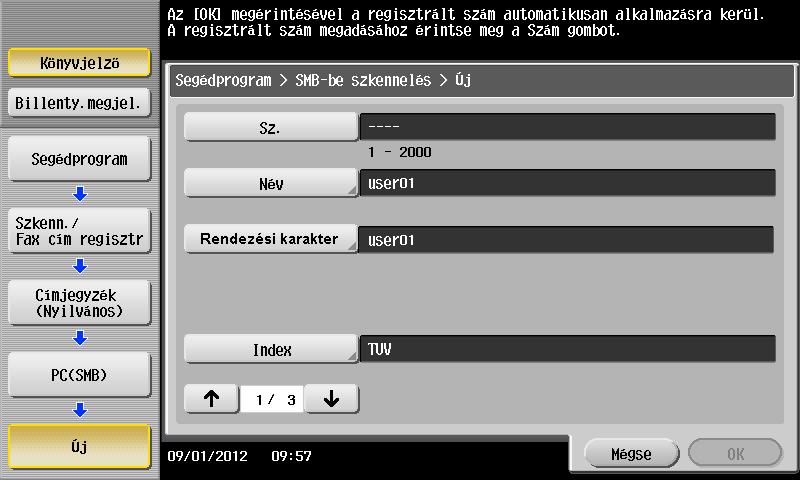

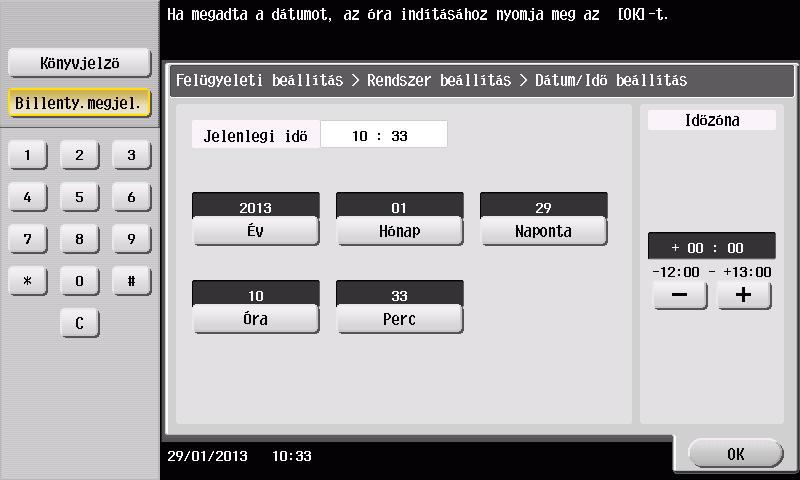

92 3 Szkennelés küldéshez funkció A készülék konfigurálása (csak Mac OS X 10.7 vagy újabb esetén) A következő beállításokra csak Mac OS X 10.7 esetén van szükség. - Válassza ki a [NTLM v1/v2] tételt a [Segédprogram] - [Felügyeleti beállítás] - [Hálózati beállítás] - [SMB beállítás] - [Kliens beállítások] menüben, majd koppintson az [OK] billentyűre Válasza a [BE] tételt a [Segédprogram] - [Felügyeleti beállítás] - [Hálózati beállítás] - [SMB beállítás] - [Közvetlen kiszolgálás beállítása] menüben, majd koppintson az [OK] billentyűre Válassza ki a [Segédprogram] - [Felügyeleti beállítás] - [Rendszer beállítása] - [Dátum & idő beállítása] tételt a számítógép és a készülék között a dátum, idő és időzóna egyeztetéséhez, majd koppintson az [OK] billentyűre bizhub C554e/C454e/C364e/C284e/C224e

93 3.2 Szkennelés küldéshez funkció 3 Ellenőrző lista Az alábbi ellenőrző listába végezve a feljegyzéseit, ellenőrizze a számítógép információit és végezze el az előkészítő beállításokat. A kitöltött ellenőrző listát a Cím regisztrációhoz használhatja. Név Beviteli oszlop Bővebb információk Gazdagép címe Az IP-cím, amelyre küldésre kerülnek a szkennelt adatok oldalon Fájl-útvonal A szkennelt adatok fogadására kijelölt mappa neve oldalon Felhaszn.AZ A számítógépre történő belépéshez szükséges felhasználónév oldalon Jelszó A számítógépre történő belépéshez szükséges jelszó Biztonsági okokból nem ajánlott, hogy felírja ide a jelszót. Forduljon a rendszergazdához. A számítógép információinak ellenőrzése Ellenőrizze a gazdagép címét és a felhasználói azonosítót. 0 Ehhez a művelethez rendszergazdai jogosultsága kell, hogy legyen a számítógéphez. % Ellenőrizze az IP-címet és a felhasználónevet, majd jegyezze fel az ellenőrző lista Gazdagép címe és Felhasználó azonosító oszlopába. A számítógép konfigurálása Hozzon létre egy új mappát és engedélyezze a megosztási beállításokat. 0 Ehhez a művelethez rendszergazdai jogosultsága kell, hogy legyen a számítógéphez. 1 Hozzon létre egy új mappát és jegyezze fel a mappa nevét az ellenőrző lista Fájl útvonal oszlopába. 2 Engedélyezze a mappa megosztási beállításait. Az Apple menüben válassza ki a [System Preferences] - [Sharing] elemet. 3 Jelölje be a [File Sharing] jelölőnégyzetet, majd kattintson az [Options...] lehetőségre. 4 Jelölje be a [Share files and folders using SMB (Windows)] és a felhasználó neve jelölőnégyzetet, majd kattintson a [Done] gombra. 5 A [Shared Folders:] alatt kattintson a [+] jelre. 6 Válasszon ki egy új mappát. 7 Az új mappára kattintva, ellenőrizze a hozzáférési jogokat. Ha a hozzáférési jogot [Read & Write] értékre módosítja, befejezte a beállítást. bizhub C554e/C454e/C364e/C284e/C224e 3-23

94 3 Szkennelés küldéshez funkció 3.2 Rendeltetési helyek regisztrálása Végighaladva a létrehozott ellenőrző listán, regisztrálja a mappát a készülék címjegyzékében, a szkennelt adatok fogadásához. 1 Koppintson a [Segédprogram] gombra, majd válassza ki a [Cím/ Felh. fiók] - [Szkenn./ Fax cím regisztr] - [Címjegyzék (Nyilvános)] - [PC(SMB)] elemet. 2 Koppintson az [Új] gombra. 3 A [Név] mezőben adja meg a hozzárendelt gombon feltüntetésre kerülő nevet. % A [Rendezési karakter] mezőbe írja be ugyanazt a nevet, mint a [Név] mezőbe % Ezzel beállításra kerül a [Név] mezőbe beírt névnek megfelelő index az [Index] mezőben. Ennek módosításához koppintson az [Index] mezőre bizhub C554e/C454e/C364e/C284e/C224e

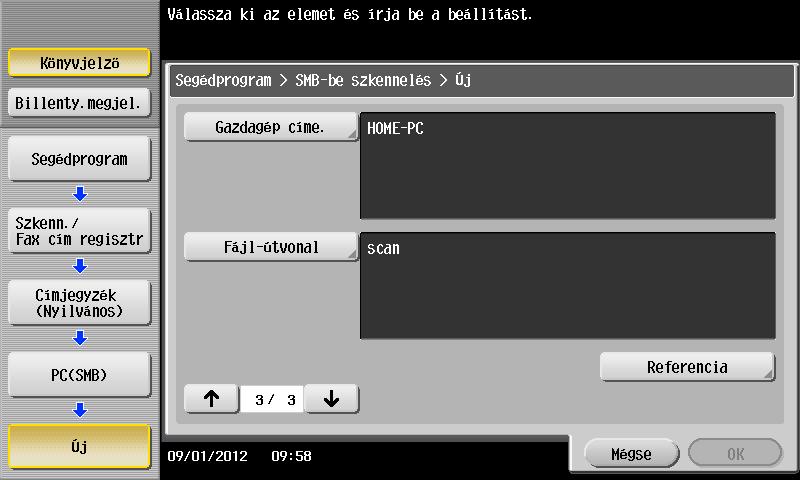

95 3.2 Szkennelés küldéshez funkció 3 4 Továbbhaladva az ellenőrző listában, írja be a feljegyzett felhasználói azonosítót és jelszót Továbbhaladva az ellenőrző listában, írja be a feljegyzett gazdagép-címet és fájl-útvonalat. % Ha nem ad meg mappát, írjon be egy "/" jelet az útvonalhoz. Amikor megadja a mappát, csak a mappa nevét írja be, "/" nélkül Koppintson a [Bezár] gombra. bizhub C554e/C454e/C364e/C284e/C224e 3-25

96 3 Szkennelés küldéshez funkció 3.2 Az eredeti küldése 1 Helyezze be az eredeti dokumentumot. 2 Koppintson a [Szkenner/Fax] gombra. 3 Válasszon egy rendeltetési helyet bizhub C554e/C454e/C364e/C284e/C224e

97 3.2 Szkennelés küldéshez funkció 3 4 Ellenőrizze a beállításokat, ha szükséges. % A beállítások ellenőrzéséhez koppintson a [Beállítás ellenőrzése] gombra. % Az érintőmezős kijelzőn megjelenő gombokkal is ellenőrizheti a beállításokat. % Egy beállítás módosításához koppintson a megfelelő gombra az érintőmezős kijelzőn. Beállítások [Szimplex/duplex] [Felbontás] [Szín] [Fájltípus] [Szkenn.méret] [ beállítása] Leírás Válassza ki, hogy az eredeti egyik vagy mindkét oldalát kívánja-e szkennelni. Állítsa be a felbontást a szkenneléshez. Adja meg, hogy színesben vagy fekete-fehérben kívánja-e szkennelni az eredetit. Válassza ki a szkennelt adatok mentéséhez használt fájl típusát. Adja meg a szkennelésre kerülő eredeti formátumát. Módosíthatja az elküldésre kerülő üzenet tárgyát vagy a csatolt fájl nevét. 5 Nyomja meg a Start gombot. bizhub C554e/C454e/C364e/C284e/C224e 3-27

98 3 Szkennelés küldéshez funkció A szkennelt adatok továbbítása ben ( TX) A szkennelt adatokat egy üzenethez csatolva továbbíthatja. Ez a funkció lehetőséget biztosít az adatok külső helyszínen történő fogadására, amely abban az esetben lehet hasznos, ha gyors intézkedés szükséges. Előkészítés A következőkben a szkennelt adatok küldéséhez szükséges előkészületeket ismertetjük. Részletes ismertetést a hivatkozott oldalakon találhat. Ez az előkészület a második és a további nyomtatásokhoz már nem szükséges. 1 A kábel csatlakozásának ellenőrzése (Felügyelő) % Ellenőrizze, hogy a készülék megfelelően csatlakozik-e a hálózati kábelhez. Részletek: lásd oldalon. 2 A készülék hálózati beállításainak ellenőrzése (Felügyelő) % Ellenőrizze a készülék hálózati beállításait. Részletek: lásd oldalon. 3 Az küldési környezet beállítása (Felügyelő) % Állítsa be az küldéshez szükséges kiszolgálót. Részletek: lásd oldalon. 4 A felügyeleti információk beállítása (Felügyelő) % Regisztrálja a felügyelő nevét és címét, amely a küldésre kerülő üzenet feladójaként szerepel. Részletek: lásd oldalon. Műveletsor Az alábbiakban a küldés műveletsorát ismertetjük. Részletek: lásd oldalon. 1 Az eredeti behelyezése 2 A rendeltetési hely beadása % Válassza ki a rendeltetési hely címét, majd ellenőrizze a beállításokat, mint pl. a fájltípus és a kép minősége. 3 Nyomja meg a Start gombot. % Az eredeti szkenneléséhez nyomja meg a Start gombot bizhub C554e/C454e/C364e/C284e/C224e

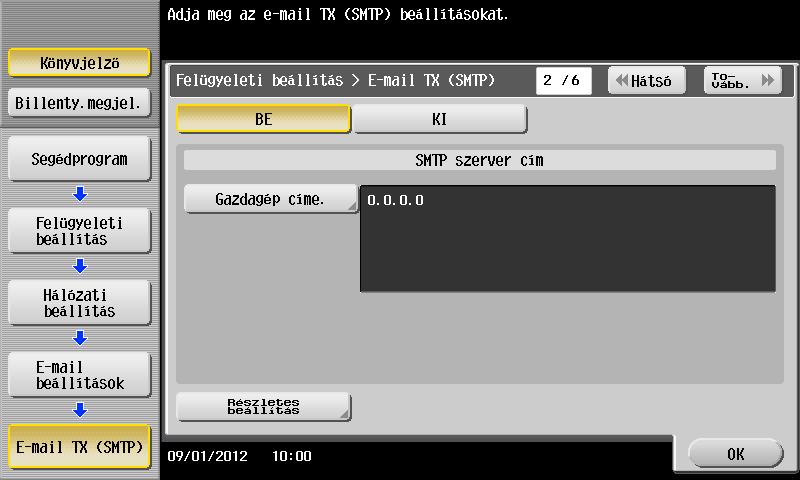

99 3.2 Szkennelés küldéshez funkció 3 A kábel csatlakozásának ellenőrzése Ellenőrizze, hogy a hálózati kábel a készülék LAN portjához csatlakozik és hogy világít-e a zöld LED. A készülék hálózati beállításainak ellenőrzése Koppintson a [Segédprogram] gombra, majd válassza ki az [Eszközinformáció] elemet. Ellenőrizze, hogy megjelenik-e az IP-cím. IPv4 környezetben IPv6 környezetben Ha nem jelenik meg az IP-cím, el kell végeznie a hálózat beállítását. - Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Hálózati beállítás] - [TCP/IP beállítás] elemet. Végezze el az adott hálózati környezethez szükséges beállításokat. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. d Hivatkozás Általában az alapértelmezett beállítások megfelelnek a hálózati csatlakozáshoz; azonban egyes hálózati környezetekben módosítani kell a beállításokat. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. bizhub C554e/C454e/C364e/C284e/C224e 3-29

100 3 Szkennelés küldéshez funkció 3.2 Az küldési környezet beállítása 1 Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Hálózati beállítás] - [ beáll.] elemet. 2 Koppintson az [ TX (SMTP)] elemre. 3 A [BE] kiválasztásával engedélyezi az TX (SMTP) beállításokat és az TX funkciót bizhub C554e/C454e/C364e/C284e/C224e

101 3.2 Szkennelés küldéshez funkció 3 4 Írja be az SMTP kiszolgáló címét. 1 2 A felügyeleti információk beállítása 1 Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Felügyelet/ Készülékbeáll.] - [Felügyelő regisztrálása] elemet. 2 Adja meg a szükséges információkat, majd koppintson az [OK] gombra bizhub C554e/C454e/C364e/C284e/C224e 3-31

102 3 Szkennelés küldéshez funkció 3.2 Az eredeti küldése 1 Helyezze be az eredeti dokumentumot. 2 Koppintson a [Szkenner/Fax] gombra. 3 Adjon meg egy rendeltetési helyet bizhub C554e/C454e/C364e/C284e/C224e

103 3.2 Szkennelés küldéshez funkció 3 4 Ellenőrizze a beállításokat, ha szükséges. % A beállítások ellenőrzéséhez koppintson a [Beállítás ellenőrzése] gombra. % Az érintőmezős kijelzőn megjelenő gombokkal is ellenőrizheti a beállításokat. % Egy beállítás módosításához koppintson a megfelelő gombra az érintőmezős kijelzőn. Beállítások [Szimplex/duplex] [Felbontás] [Szín] [Fájltípus] [Szkenn.méret] [ beállítása] Leírás Válassza ki, hogy az eredeti egyik vagy mindkét oldalát kívánja-e szkennelni. Állítsa be a felbontást a szkenneléshez. Adja meg, hogy színesben vagy fekete-fehérben kívánja-e szkennelni az eredetit. Válassza ki a szkennelt adatok mentéséhez használt fájl típusát. Adja meg a szkennelésre kerülő eredeti formátumát. Módosíthatja az elküldésre kerülő üzenet tárgyát vagy a csatolt fájl nevét. bizhub C554e/C454e/C364e/C284e/C224e 3-33

104 3 Szkennelés küldéshez funkció Nyomja meg a Start gombot bizhub C554e/C454e/C364e/C284e/C224e

105 3.3 Fax funkció Fax funkció Szükséges beállítások és alapműveletek Ebben a részben egy fax telefonvonalon keresztül történő küldéséhez és fogadásához szükséges beállításokat, valamint az alapműveleteket ismertetjük. Előkészítés A következőkben egy fax küldéséhez szükséges előkészületeket ismertetjük. Részletes ismertetést a hivatkozott oldalakon találhat. Ez az előkészület a második és a további nyomtatásokhoz már nem szükséges. 1 A kábel csatlakozásának ellenőrzése (Felügyelő) % Ellenőrizze, hogy a készülék megfelelően csatlakozik-e a telefonvonalhoz. Részletek: lásd oldalon. 2 A küldési információk regisztrálása (Felügyelő) % Adja meg a fax küldése során feladóként feltüntetésre kerülő nevet és faxszámot. Részletek: lásd oldalon. 3 A tárcsázási mód kiválasztása (Felügyelő) % Válassza ki az adott környezetnek megfelelő tárcsázási módot. Részletek: lásd oldalon. Műveletsor A következőkben egy fax küldését ismertetjük. Részletek: lásd oldalon. 1 Az eredeti behelyezése 2 A rendeltetési hely beadása % Adja meg a rendeltetési hely faxszámát és ellenőrizze a beállításokat, mint például a képminőséget. 3 Nyomja meg a Start gombot. % Az eredeti szkenneléséhez nyomja meg a Start gombot. bizhub C554e/C454e/C364e/C284e/C224e 3-35

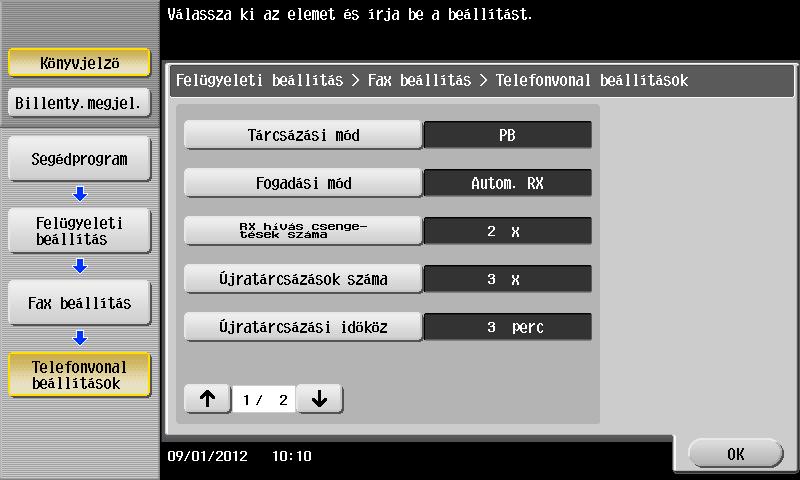

106 3 Fax funkció 3.3 A kábel csatlakozásának ellenőrzése Ellenőrizze, hogy a moduláris kábel a készülék LINE portjához csatlakozik. A küldési információk regisztrálása 1 Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Fax beállítás] - [Fejléc információk] elemet. 2 Adja meg a küldő adatait, majd koppintson az [OK] gombra bizhub C554e/C454e/C364e/C284e/C224e

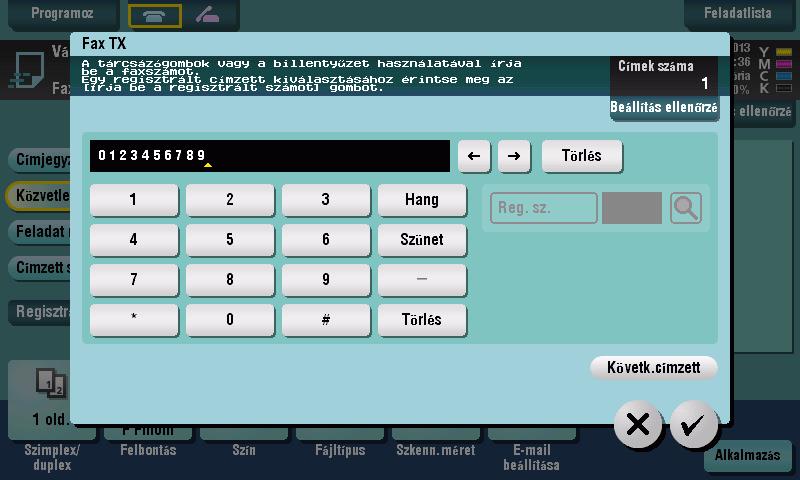

107 3.3 Fax funkció 3 Küldő beállításai Küldő faxszám beállításai Írja be a feladóként feltüntetésre kerülő nevet. Írja be a feladóként feltüntetésre kerülő faxszámot. A tárcsázási mód kiválasztása 1 Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Fax beállítás] - [Telefonvonal beállítások] elemet. 2 Koppintson a [Tárcsázási mód] lehetőségre. bizhub C554e/C454e/C364e/C284e/C224e 3-37

108 3 Fax funkció Nyomógombos típusú tárcsázás esetén válassza a [PB] beállítást, tárcsás módszerhez pedig a [10pps] értéket. 1 2 Ha nem tudja a helyi tárcsázási módot: - Ha nem tudja a helyi tárcsázási módot, nyomja meg a telefonja tárcsázó gombjait. Ha különböző magasságú hangokat hall, válassza ki a [Tárcsázási mód] részére a [PB] beállítást. - Ha nem hallja a különböző magasságú hangokat, válassza ki a [10pps] beállítást. Az eredeti küldése 1 Helyezze be az eredeti dokumentumot. 2 Koppintson a [Szkenner/Fax] gombra bizhub C554e/C454e/C364e/C284e/C224e

109 3.3 Fax funkció 3 3 Adjon meg egy rendeltetési helyet Ellenőrizze a beállításokat, ha szükséges. % A beállítások ellenőrzéséhez koppintson a [Beállítás ellenőrzése] gombra. % Az érintőmezős kijelzőn megjelenő gombokkal is ellenőrizheti a beállításokat. % Egy beállítás módosításához koppintson a megfelelő gombra az érintőmezős kijelzőn. Faxszámra történő küldés esetén a [Szín], [Fájltípus] és [ beállítása] nem használhatók. Beállítások [Szimplex/duplex] [Felbontás] [Szkenn.méret] Leírás Válassza ki, hogy az eredeti egyik vagy mindkét oldalát kívánja-e szkennelni. Állítsa be a felbontást a szkenneléshez. Adja meg a szkennelésre kerülő eredeti formátumát. bizhub C554e/C454e/C364e/C284e/C224e 3-39

110 3 Fax funkció Nyomja meg a Start gombot Faxküldés közvetlenül a számítógépről (PC-FAX TX) Elküldhet egy faxot a címzett faxkészülékre, hasonló módon, mint ahogy kinyomtatja a számítógépen létrehozott adatokat. A számítógépről közvetlenül küldött fax előnyei - Papír megtakarítása - Fax műveletek elvégzése, anélkül, hogy elhagyná az íróasztalát - Az adatoknak közvetlenül a számítógépről történő küldése tisztább képet eredményez MEGJEGYZÉS Ezt a funkciót a Mac operációs rendszer nem támogatja. Előkészítés A következőkben egy fax közvetlenül a számítógépről történő küldéséhez szükséges előkészületeket ismertetjük. Részletes ismertetést a hivatkozott oldalakon találhat. Ez az előkészület a második és a további nyomtatásokhoz már nem szükséges. 1 A kábel csatlakozásának ellenőrzése (Felügyelő) % Ellenőrizze, hogy a készülék megfelelően csatlakozik-e a telefonvonalhoz és a hálózathoz. Részletek: lásd oldalon. 2 A készülék hálózati beállításainak ellenőrzése (Felügyelő) % Ellenőrizze a készülék hálózati beállításait. Részletek: lásd oldalon. Ha nincs szükség egyéb beállításokra, a hálózat az alapértelmezett beállításokkal is használható. 3 A fax-illesztőprogram telepítése a számítógépre % Telepítse a nyomtató-illesztőprogramot a számítógépre. Részletek: lásd oldalon bizhub C554e/C454e/C364e/C284e/C224e

111 3.3 Fax funkció 3 Műveletsor A következőkben egy fax küldését ismertetjük. Részletek: lásd oldalon. 1 Adatok létrehozása % Egy alkalmazás segítségével hozza létre az adatokat. 2 A fax-illesztőprogram konfigurálása % Válasszon ki egy fax-illesztőprogramot és szükség esetén módosítsa annak beállításait. 3 A rendeltetési hely beadása % Adja meg az adatok rendeltetési helyét. A kábel csatlakozásának ellenőrzése 1 Ellenőrizze, hogy a moduláris kábel a készülék LINE portjához csatlakozik. 2 Ellenőrizze, hogy a hálózati kábel a készülék LAN portjához csatlakozik és hogy világít-e a zöld LED. bizhub C554e/C454e/C364e/C284e/C224e 3-41

112 3 A készülék hálózati beállításainak ellenőrzése Fax funkció Koppintson a [Segédprogram] gombra, majd válassza ki az [Eszközinformáció] elemet. Ellenőrizze, hogy megjelenik-e az IP-cím. IPv4 környezetben IPv6 környezetben 3.3 Ha nem jelenik meg az IP-cím, el kell végeznie a hálózat beállítását. - Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Hálózati beállítás] - [TCP/IP beállítás] elemet. Végezze el az adott hálózati környezethez szükséges beállításokat. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. d Hivatkozás Általában az alapértelmezett beállítások megfelelnek a hálózati csatlakozáshoz; azonban egyes hálózati környezetekben módosítani kell a beállításokat. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen bizhub C554e/C454e/C364e/C284e/C224e

113 3.3 Fax funkció 3 A fax-illesztőprogram telepítése A fax-illesztőprogram telepítését a telepítőprogram segítségével végezze. Ebben a részben a szokásos, a telepítőprogramban elvégzendő nyomtatási beállítások konfigurálását ismertetjük. 0 Ehhez a művelethez rendszergazdai jogosultsága kell, hogy legyen a számítógéphez. 1 Helyezze a nyomtató-illesztőprogramot tartalmazó DVD-lemezét a számítógép DVD-meghajtójába. 2 Kattintson a [Nyomtató telepítése] menüpontra. 3 Végezze el a műveletet, követve a képernyőn megjelenő utasításokat. A program automatikusan megkeresi a hálózathoz csatlakozó nyomtatókat és többfunkciós készülékeket. 4 Válassza ki ezt a készüléket a listáról. 5 Válasszon egy fax-illesztőprogramot. 6 Kattintson a [Telepítés] gombra. 7 Kattintson a [Befejezés] gombra. bizhub C554e/C454e/C364e/C284e/C224e 3-43

114 3 Fax funkció 3.3 Adatok küldése 1 Egy alkalmazás segítségével hozza létre az adatokat. 2 A [Fájl] menüben válassza ki a [Nyomtatás] menüpontot. 3 Válassza ki az ehhez a készülékhez tartozó fax-illesztőprogramot, majd kattintson a [Nyomtatás] gombra. % A [Beállítások] gombra kattintva igény szerint módosíthatja a nyomtató-illesztőprogram beállításait. % Ha a készüléken engedélyezett a felhasználó hitelesítés, adja meg a szükséges adatokat, mint a felhasználónevet és a jelszót. 4 Adja meg a rendeltetési hely [Nevét] és [FAX számát]. % Ha egynél több rendeltetési helyre kívánja elküldeni az adatokat, ismételje meg ezt a lépést. % A [Hozzáadás címjegyzékből] gombra kattintva előhívhatja a készüléken regisztrált rendeltetési helyeket. 5 Kattintson az [OK] gombra bizhub C554e/C454e/C364e/C284e/C224e

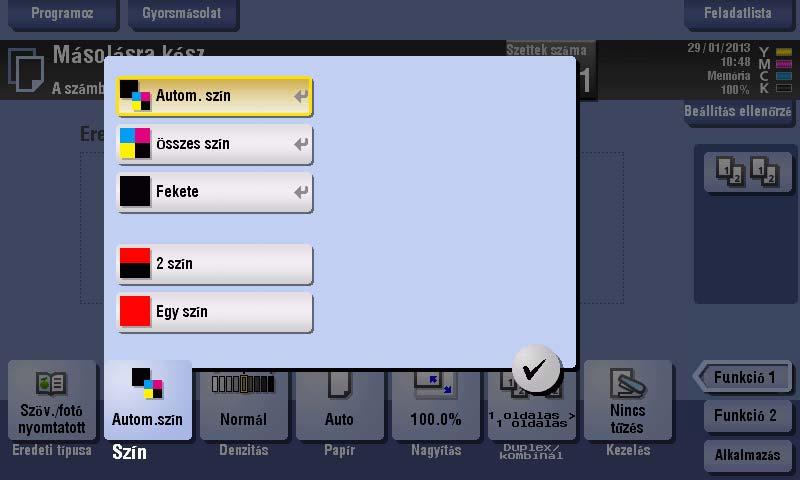

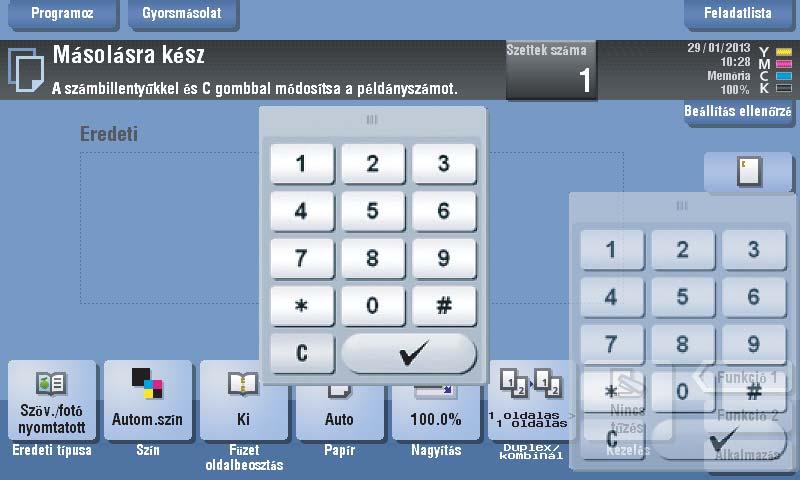

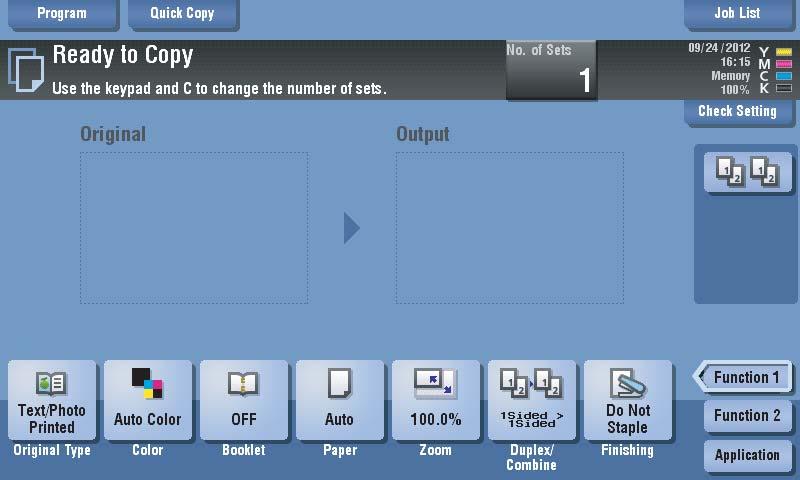

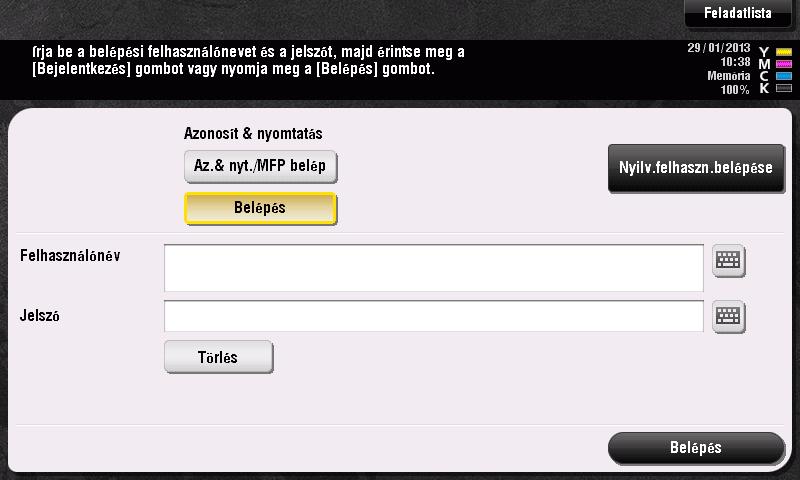

115 3.4 Másoló funkció Másoló funkció Alapműveletek A következőkben a másolás alapműveleteit ismertetjük. 1 A Felhasználó hitelesítés engedélyezése esetén megjelenik a belépési képernyő. Koppintson a billentyűzet ikonra, adja meg a kívánt adatokat, majd koppintson a [Belépés] gombra vagy nyomja meg a [Belépés] billentyűt. % IC-kártyás vagy biometrikus hitelesítés engedélyezése esetén, lásd oldalon Helyezze be az eredeti dokumentumot. 3 Koppintson a [Másolás] gombra. bizhub C554e/C454e/C364e/C284e/C224e 3-45

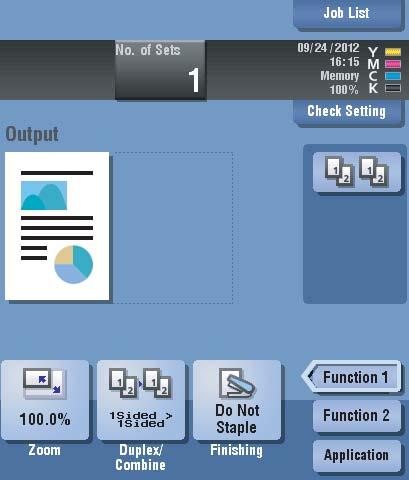

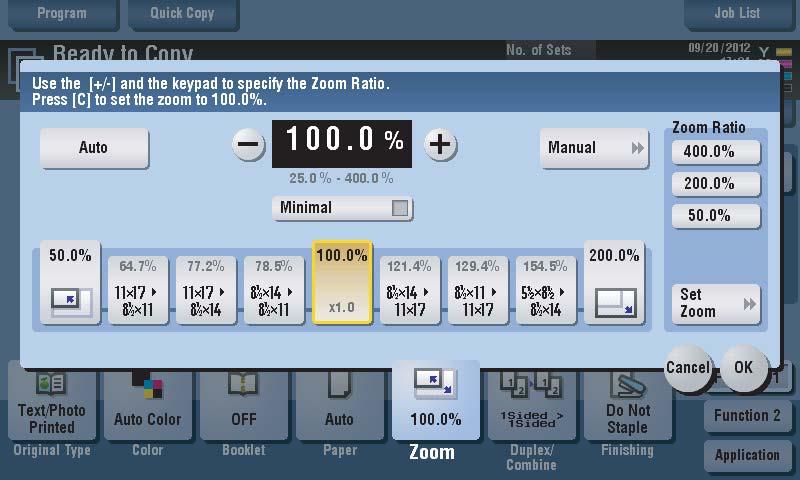

116 3 Másoló funkció 4 Ellenőrizze az alapbeállításokat. % Az érintőmezős kijelzőn megjelenő kimeneti ábrákat megtekintve, ellenőrizheti a megadott beállítások alapján kiadásra kerülő nyomtatási képet. % A [Beállítás ellenőrzése] gombra kattintva ellenőrizheti a részletes beállításokat. 3.4 % Egy beállítás módosításához koppintson a megfelelő gombra az érintőmezős kijelzőn. Beállítások [Eredeti típusa] [Szín] [Denzitás] [Papír] [Nagyítás] [Duplex/kombinál] [Kezelés] Leírás Adja meg az eredeti típusát. Adja meg a kép kiadásához használandó színt. Állítsa be a másolat denzitását. Adja meg a kiadáshoz használt papírt. Adja meg a nagyítási tényezőt. Állítsa be a kétoldalas vagy a kombinált másolást. Állítsa be a kiadott másolatok eltolását, lyukasztását vagy tűzését. 5 Koppintson a példányszám beírására szolgáló mezőre. 6 A számgombok segítségével írja be a példányszámot, majd nyomja meg a Start gombot bizhub C554e/C454e/C364e/C284e/C224e

117 3.4 Másoló funkció 3 Felhasználó hitelesítés Ezen a készüléken felhasználói vagy csoportos hitelesítést is végezhet. Opciós egységek felszerelésével lehetőség nyílik az IC-kártyás vagy a biometrikus hitelesítésre. IC-kártyás hitelesítés engedélyezése esetén helyezze az IC-kártyát a hitelesítő egység kártyaolvasójára vagy húzza el fölötte. Biometrikus hitelesítés engedélyezése esetén helyezze az ujját a hitelesítő egység ujjlenyomat-leolvasójára. bizhub C554e/C454e/C364e/C284e/C224e 3-47

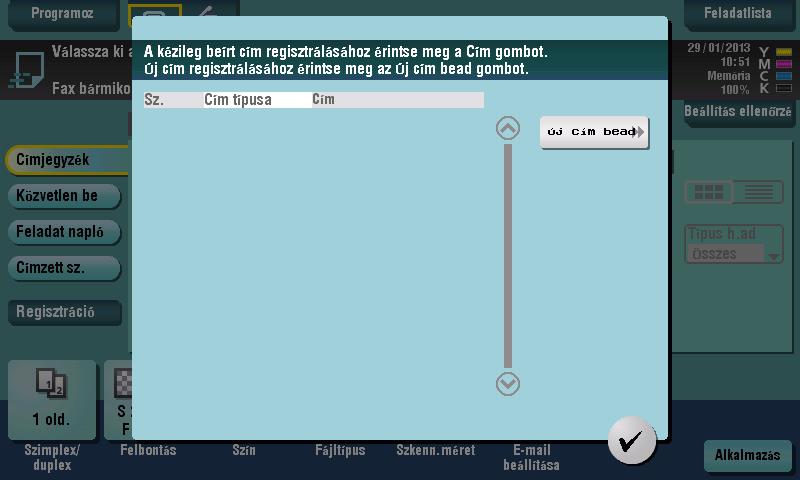

118 3 3.5 Rendeltetési hely regisztrálása Rendeltetési hely regisztrálása Címjegyzék regisztrálása A fax és szkennelés küldéshez funkciókban címjegyzékként regisztrálhatja a gyakran használt rendeltetési helyeket. Ebben a részben, példaként, a faxküldéshez használt címjegyzék regisztrálását ismertetjük. Címjegyzék regisztrálása a kezelőpanel használatával - Regisztrálás segédprogramból Válasszon egy rendeltetési hely típust és regisztrálja a rendeltetési hely információit. 1 Koppintson a [Segédprogram] gombra, majd válassza ki a [Cím/ Felh. fiók] - [Szkenn./ Fax cím regisztr] - [Címjegyzék (Nyilvános)] elemet. 2 Válassza ki a regisztrálni kívánt rendeltetési hely típusát. 3 Koppintson az [Új] gombra bizhub C554e/C454e/C364e/C284e/C224e

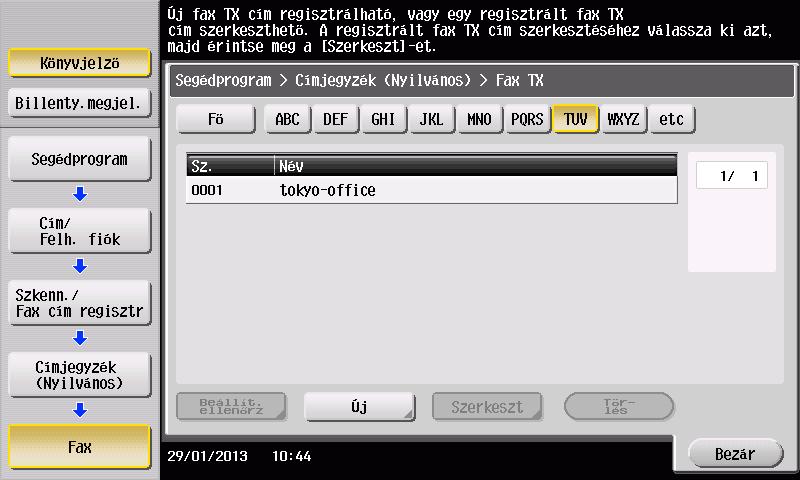

119 3.5 Rendeltetési hely regisztrálása 3 4 Írja be a regisztrálni kívánt rendeltetési hely nevét. % Koppintson a [Név] gombra, majd a megjelenő billentyűzet segítségével írja be a rendeltetési hely nevét. % A [Rendezési karakter] mezőbe írja be ugyanazt a nevet, mint a [Név] mezőbe % Ezzel beállításra kerül a [Név] mezőbe beírt névnek megfelelő index az [Index] mezőben. Ennek módosításához koppintson az [Index] mezőre. % Különböző rendeltetési hely típusok esetén más-más beírandó elemekkel, valamint eltérő számú beállító képernyővel találkozhatunk. A szükséges elemek beírása során a [ ] vagy a [ ] gomb segítségével válthat a beállító képernyők között. A beírandó elemek részletes információit, lásd oldalon. 5 Írja be a faxszámot. % A számgombok előhívásához koppintson a [Billenty.megjel.] gombra, majd írja be a faxszámot Koppintson a [Bezár] gombra. bizhub C554e/C454e/C364e/C284e/C224e 3-49

120 3 Rendeltetési hely regisztrálása Címjegyzék regisztrálása a kezelőpanel használatával - Regisztrálás szkennelés/fax módban Válasszon egy rendeltetési hely típust és regisztrálja a rendeltetési hely információit. 1 Hívja elő a szkennelés/fax képernyőt. 2 Koppintson a [Regisztráció] gombra Koppintson az [Új cím bead] gombra. 4 Válassza ki a rendeltetés típusát bizhub C554e/C454e/C364e/C284e/C224e

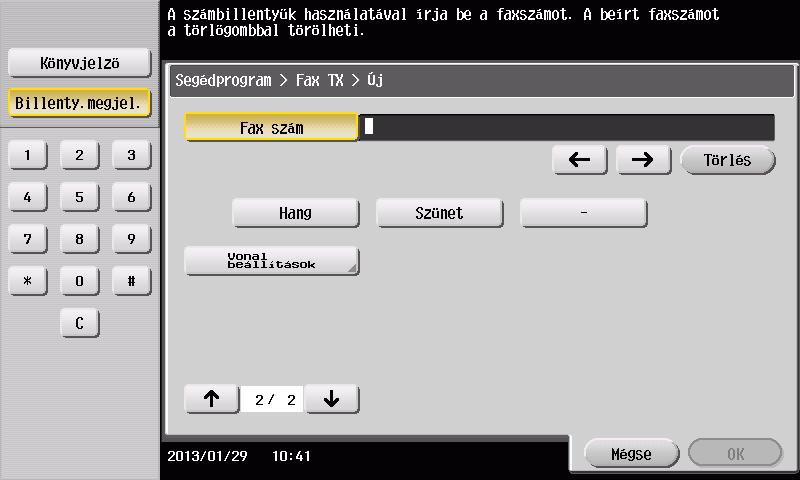

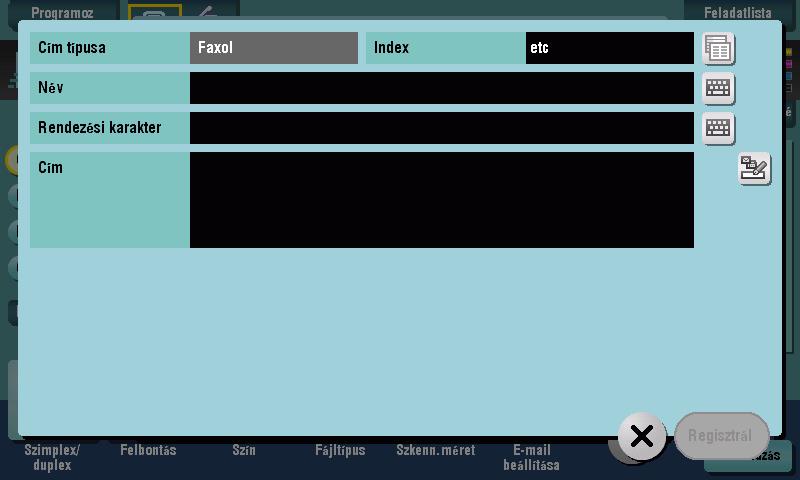

121 3.5 Rendeltetési hely regisztrálása 3 5 Írja be a faxszámot. % Az [Index] részére állítsa be a [Névnek] megfelelő keresőszavakat. % A [Név] részére a megjelenő billentyűzet segítségével írja be a rendeltetési hely regisztrálandó nevét. % A [Rendezési karakter] mezőbe írja be ugyanazt a nevet, mint a [Név] mezőbe % Különböző rendeltetési hely típusok esetén más-más beírandó elemekkel, valamint eltérő számú beállító képernyővel találkozhatunk. A beírandó elemek részletes információit, lásd oldalon. Regisztráció közvetlen beírással - A [Közvetlen be] gomb segítségével beírt rendeltetési helyek is regisztrálhatók, az adatok küldése előtt. Mi az index? - Ezt a regisztrált rendeltetési hely mutatójaként használjuk. Az Index gombra koppintva leszűkíthetjük a megjelenő rendeltetési helyek számát. - Ha indexként a [Kedv.] elemet választja ki, a regisztrálást követően a címzett megjelenik a küldő képernyő alapképernyőjén, lehetővé téve a rendeltetési hely egyszerű kiválasztását. bizhub C554e/C454e/C364e/C284e/C224e 3-51

122 3 Rendeltetési hely regisztrálása 3.5 Rendeltetési hely gyorshívó regisztrálása a számítógép használatával A kezelőpanel használata mellett címjegyzékeket egy számítógépről is regisztrálhat, a Web Connection segédprogram használatával. MEGJEGYZÉS Ha az Internet Explorer 6 böngészőt IPv6 környezetben használja, előzetesen ki kell javítani a gazdafájlt. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. 1 A készülék IP-címének ellenőrzése % Koppintson a [Segédprogram] gombra, majd válassza ki az [Eszközinformáció] elemet. Ellenőrizze, hogy megjelenik-e az IP-cím. IPv4 környezetben IPv6 környezetben % Ha nem jelenik meg az IP-cím, el kell végeznie a hálózat beállítását. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. 2 Indítsa el a böngészőprogramot, írja be az URL mezőbe a készülék IP-címét, majd nyomja meg az [Enter] billentyűt. % " esetén a " " egy IP-cím. % Ha IPv6 környezetben az Internet Explorer 6-tól eltérő böngészőprogramot használ, az IPv6 címet szögletes zárójelek [ ] között kell beírni. Például, ha a készülék IPv6 címe "fe80::220:6bff:fe10:2f16", ezt " formában írja be. % Ha megjelenik a belépő képernyő, írja be szükséges elemeket, majd kattintson a [Login] gombra. 3 Válassza a [Store Address] elemet, majd kattintson az [New Registration] lehetőségre. 4 Válassza ki a regisztrálni kívánt rendeltetési hely típusát. 5 Adja meg a szükséges információkat, mint a név, a faxszám és az index bizhub C554e/C454e/C364e/C284e/C224e

123 3.5 Rendeltetési hely regisztrálása Egy rendeltetési hely regisztrálásához szükséges információk Különböző rendeltetési hely típusok esetén más-más beírandó elemekkel, valamint eltérő számú beállító képernyővel találkozhatunk. Ebben a részben egy rendeltetési hely regisztrálásához szükséges információkat ismertetjük. Tippek - Az általában alapértelmezett értéken használható beállítások nem szerepelnek a táblázatban. Elem Leírás [ ] [Név] Írja be a címjegyzékben regisztrálásra kerülő rendeltetési hely nevét. [ cím] Írja be a rendeltetési helyként szolgáló címet. [Felh. fiók] [Név] Írja be a címjegyzékben regisztrálásra kerülő rendeltetési hely nevét. [Felh. fiók] Válassza ki a rendeltetési helyként szolgáló felhasználói fiókot. [Fax] [Név] Írja be a címjegyzékben regisztrálásra kerülő rendeltetési hely nevét. [Fax szám] Írja be a rendeltetési hely faxszámát. [PC (SMB)] [Név] Írja be a címjegyzékben regisztrálásra kerülő rendeltetési hely nevét. [Felhaszn. AZ] Adja meg a bejelentkezési nevet a rendeltetési helyként szolgáló számítógépre. [Jelszó] Adja meg a számítógépre történő belépéshez szükséges jelszót. [Gazdagép címe] Írja be a számítógép nevét vagy IP-címét. A számítógép nevéhez csak nagybetűket használhat. [Fájl-útvonal] Írja be a rendeltetés helyként szolgáló mappa nevét. [FTP] [Név] Írja be a címjegyzékben regisztrálásra kerülő rendeltetési hely nevét. [Gazdagép címe] Adja meg az FTP-kiszolgáló címét. [Fájl-útvonal] Írja be a rendeltetési helyként szolgáló könyvtár nevét. [Felhaszn. AZ] Írja be az FTP belépéshez szükséges felhasználói azonosítót. [Jelszó] Írja be az FTP belépéshez szükséges jelszót. [WebDAV] [Név] Írja be a címjegyzékben regisztrálásra kerülő rendeltetési hely nevét. [Felhaszn. AZ] Írja be a WebDAV belépéshez szükséges felhasználói azonosítót. [Jelszó] Írja be a WebDAV belépéshez szükséges jelszót. [Gazdagép címe] Adja meg a WebDAV kiszolgáló címét. [Fájl-útvonal] Írja be a rendeltetési helyként szolgáló könyvtár nevét. bizhub C554e/C454e/C364e/C284e/C224e 3-53

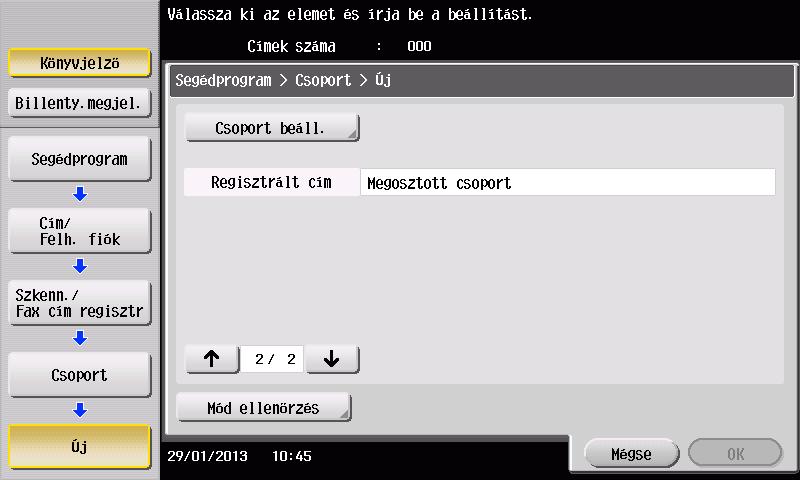

124 3 Rendeltetési hely regisztrálása Csoport regisztrálása Több címjegyzék-bejegyzés egy csoportként regisztrálható. Ez a funkció abban az esetben hasznos, ha olyan feladatai vannak, amelyek megkívánják az adatok rendszeres küldését a címzettek egy meghatározott csoportja részére. Új csoport regisztrálása 1 Koppintson a [Segédprogram] gombra, majd válassza ki a [Cím/ Felh. fiók] - [Szkenn./ Fax cím regisztr] - [Csoport] elemet. 2 Koppintson az [Új] gombra. 3 Írja be a regisztrálni kívánt rendeltetési hely nevét. % Koppintson a [Név] gombra, majd a megjelenő billentyűzet segítségével írja be a rendeltetési hely nevét. % A [Rendezési karakter] mezőbe írja be ugyanazt a nevet, mint a [Név] mezőbe % Ezzel beállításra kerül a [Név] mezőbe beírt névnek megfelelő index az [Index] mezőben. Ennek módosításához koppintson az [Index] mezőre bizhub C554e/C454e/C364e/C284e/C224e

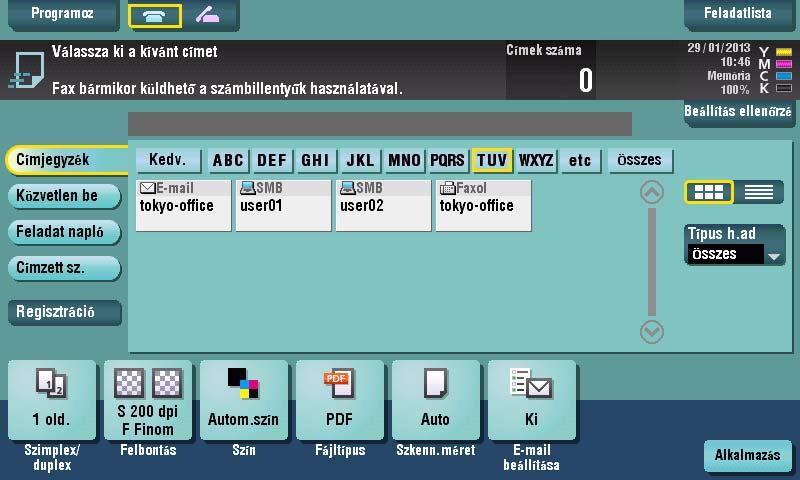

125 3.5 Rendeltetési hely regisztrálása 3 4 Válassza ki a csoportba befoglalni kívánt rendeltetési helyeket. Hívja elő és válassza ki a kívánt címjegyzék-bejegyzést a rendeltetési helyet kiválasztó képernyőn. A rendeltetési helyek között a következő két módon kereshet. % Keresés index alapján: A rendeltetési helyek között az index használatával keres. % Keresés regisztrációs szám alapján: A rendeltetési helyek között a regisztrációs szám segítségével keres. 5 Ismételje meg a 4. lépést, amíg kiválasztja az összes kívánt címjegyzék-bejegyzést. bizhub C554e/C454e/C364e/C284e/C224e 3-55

126 3 Rendeltetési hely regisztrálása Egy regisztrált rendeltetési hely előhívása Előhívhat egy címjegyzék-bejegyzést vagy csoportot, így adva meg az elküldésre kerülő adatok rendeltetési helyét. Egy rendeltetési hely előhívása 1 Koppintson a [Szkenner/Fax] gombra. Az index beállítása során a [Kedv.] közé besorolt rendeltetési helyek megjelennek az alapképernyőn. 2 A rendeltetési helyek listáját az index és a rendeltetési hely típusa alapján szűkítheti bizhub C554e/C454e/C364e/C284e/C224e

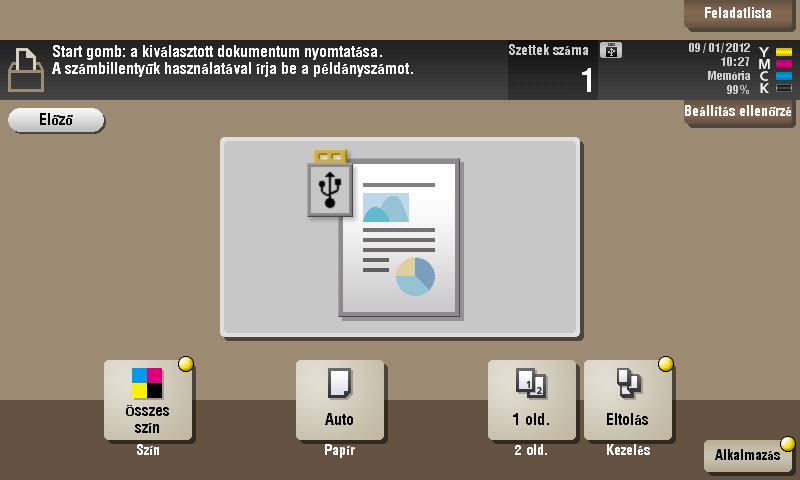

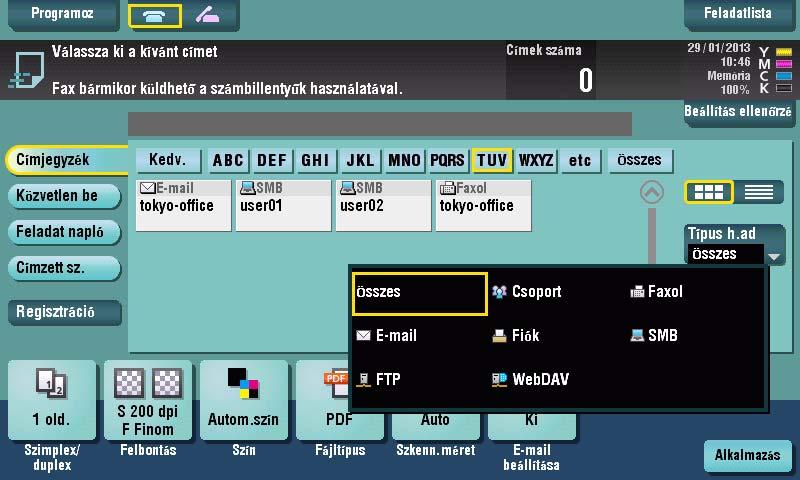

127 3.5 Rendeltetési hely regisztrálása Rendeltetési hely megadása Egy regisztrált rendeltetési hely előhívása mellett számos egyéb módon is megadhatja a rendeltetési helyet. Elem Közvetlen bevitel Feladatnapló Keres Leírás Közvetlenül beírhatja a rendeltetési helyet, a képernyőn megjelenő billentyűzet vagy a külső billentyűzet használatával. Adja meg a rendeltetési helyet a feladatnaplóból (a legutóbbi öt rendeltetési hely közül) a szkennelés/fax képernyőn. Előkeresi a potenciális rendeltetési helyeket az első beírt karakterek alapján a név (a rendeltetési hely regisztrációs neve) vagy a cím (faxszám, cím, számítógép neve) szerint. Ez a funkció abban az esetben hasznos, ha túl sok rendeltetési helyet regisztrált már. d Hivatkozás Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. bizhub C554e/C454e/C364e/C284e/C224e 3-57

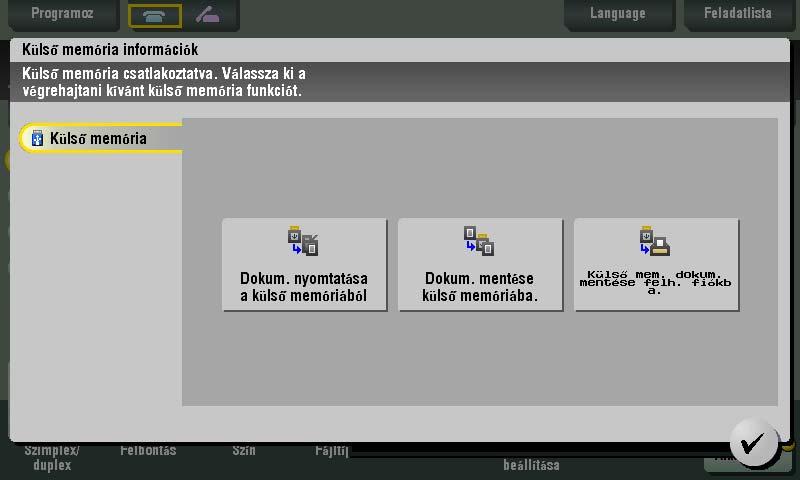

128 3 3.6 USB-memória használata USB-memória használata Adatok nyomtatása egy USB-memóriáról Az USB-memóriára mentett adatok kinyomtathatók. Ez a funkció akkor lehet hasznos, ha egy olyan számítógépen létrehozott adatokat kell kinyomtatnia, amely nem csatlakozik a hálózathoz. Használható USB-memóriák - USB 2.0/1.1 szabvánnyal kompatibilis - FAT32 fájlrendszerrel formázott - Biztonsági funkció nélküli vagy szükség szerint kikapcsolható biztonsági funkcióval rendelkező A memória ajánlott mérete 2GB. Nyomtatáshoz használható fájltípusok - PDF, Kompakt PDF, JPEG, TIFF, XPS, Kompakt XPS, OpenXML (.docx/.xlsx/.pptx) és PPML (.ppml/.vdx/.zip) A készülék egyéb fájltípusokat nem támogat. Adatok nyomtatása 1 Csatlakoztasson egy USB-memóriát a számítógéphez. MEGJEGYZÉS Ne csatlakoztassa az USB-memóriát a készülék hátlapja melletti USB-csatlakozóba. Ne használjon flash adattárolótól eltérő USB-eszközt. 2 Koppintson a [Dokum. nyomtatása a külső memóriából] billentyűre bizhub C554e/C454e/C364e/C284e/C224e

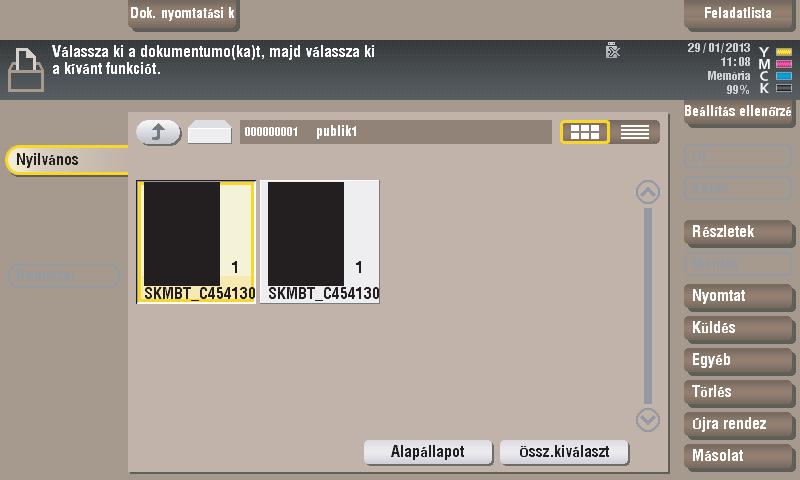

129 3.6 USB-memória használata 3 3 Válassza ki a nyomtatni kívánt adatokat, majd koppintson a [Nyomtat] gombra Ellenőrizze a nyomtatás beállításait. bizhub C554e/C454e/C364e/C284e/C224e 3-59

130 3 USB-memória használata Nyomja meg a Start gombot. MEGJEGYZÉS Ne húzza ki az USB-memóriát az adatok nyomtatása közben A szkennelt adatok mentése egy USB-memóriára (külső memóriára) A készüléken szkennelt adatok egy USB-memóriára menthetők, amely olyan esetben hasznos, ha olyan számítógépen kell az adatokat felhasználni, amely nem csatlakozik a hálózathoz. Használható USB-memóriák - USB 2.0/1.1 szabvánnyal kompatibilis - FAT32 fájlrendszerrel formázott - Biztonsági funkció nélküli vagy szükség szerint kikapcsolható biztonsági funkcióval rendelkező A memória ajánlott mérete 2GB. A külső memóriához engedélyezett funkciók beállítása Az adatok USB-memóriára történő mentéséhez módosítsa a beállításokat. 1 Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Rendszer beállítása] - [Felhasználói fiók beállítás] elemet bizhub C554e/C454e/C364e/C284e/C224e

131 3.6 USB-memória használata 3 2 Koppintson a [Külső memória Funkcióbeállítás] elemre. 3 Válassza a [Dokumentum mentése] és a [BE] lehetőséget. Koppintson az [OK] gombra bizhub C554e/C454e/C364e/C284e/C224e 3-61

132 3 USB-memória használata 3.6 Adatok mentése egy USB-memóriára 1 Helyezze be az eredeti dokumentumot. 2 Csatlakoztasson egy USB-memóriát a számítógéphez. MEGJEGYZÉS Ne csatlakoztassa az USB-memóriát a készülék hátlapja melletti USB-csatlakozóba. Ne használjon flash adattárolótól eltérő USB-eszközt. 3 Koppintson a [Dokum. mentése külső memóriába.] billentyűre bizhub C554e/C454e/C364e/C284e/C224e

133 3.6 USB-memória használata 3 4 Ellenőrizze a fájl nevét. 5 Ellenőrizze a beállításokat az adatok mentéséhez, ha szükséges. % A beállítások ellenőrzéséhez koppintson a [Beállítás ellenőrzése] gombra. % A fájlnév módosításához koppintson a fájlnévre vagy a billentyűzet ikonra. % Az érintőmezős kijelzőn megjelenő gombokkal is ellenőrizheti a beállításokat. % Egy beállítás módosításához koppintson a megfelelő gombra az érintőmezős kijelzőn. Beállítások [Szimplex/duplex] [Felbontás] [Szín] [Fájltípus] [Szkenn.méret] Leírás Válassza ki, hogy az eredeti egyik vagy mindkét oldalát kívánja-e szkennelni. Állítsa be a felbontást a szkenneléshez. Adja meg, hogy színesben vagy fekete-fehérben kívánja-e szkennelni az eredetit. Válassza ki a szkennelt adatok mentéséhez használt fájl típusát. Adja meg a szkennelésre kerülő eredeti formátumát. bizhub C554e/C454e/C364e/C284e/C224e 3-63

134 3 USB-memória használata Nyomja meg a Start gombot. MEGJEGYZÉS Ne húzza ki az USB-memóriát az adatok mentése közben bizhub C554e/C454e/C364e/C284e/C224e

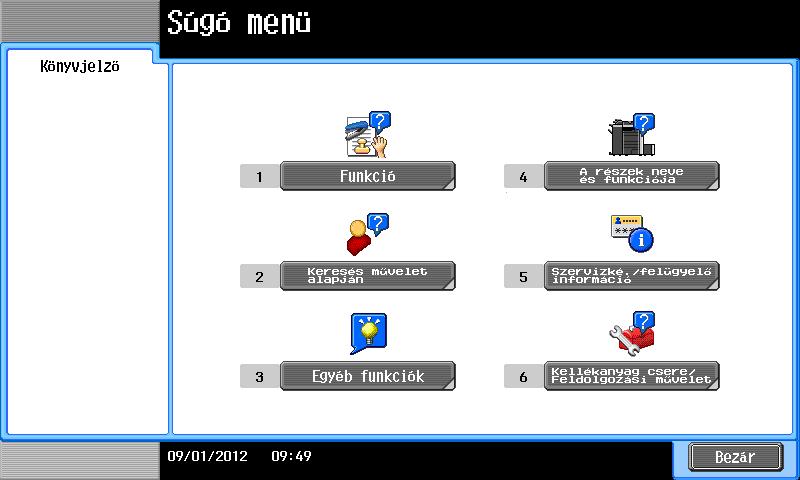

135 3.7 A segítség funkció használata A segítség funkció használata Segítség képernyő Ez a készülék egy segítség funkcióval rendelkezik, amely megjeleníti egy funkció leírását a képernyőn és mozgó ábrák segítségével ábrázolja a műveleteket. Ha bármilyen kérdése merülne fel a készülék használata során, próbálja meg a segítség funkciót használni. Segítség kérése a megjelenített képernyővel kapcsolatban: A Súgó menü [Funkció] menüpontját kiválasztva, jelenítse meg a segítség képernyőt. 1 Nyomja meg a Segítség gombot. 2 Válasszon ki egy menüt. bizhub C554e/C454e/C364e/C284e/C224e 3-65

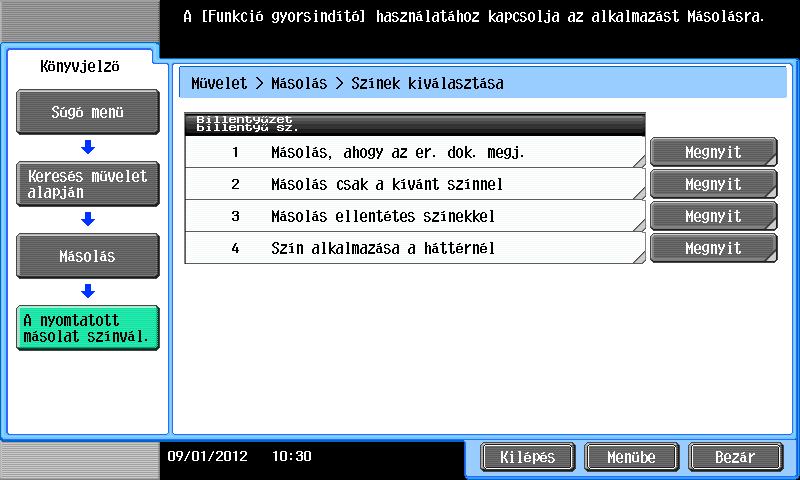

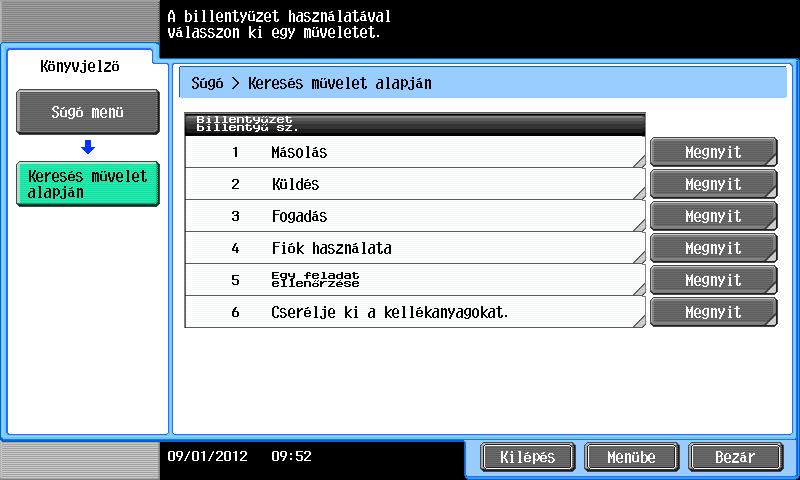

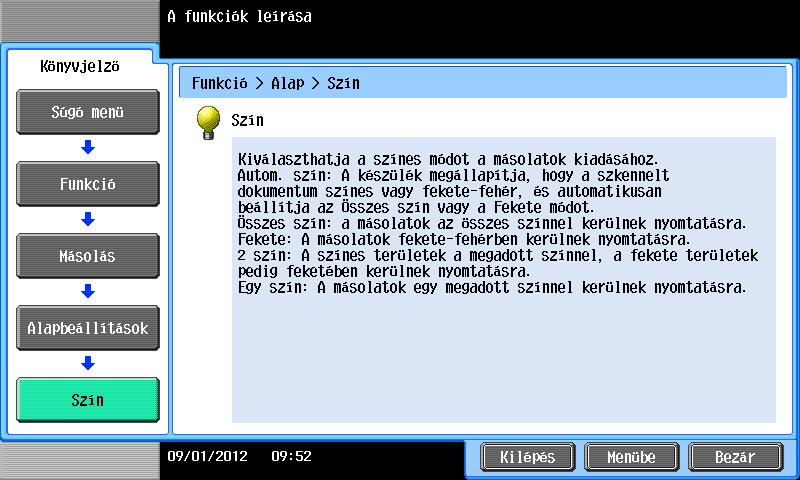

136 3 A segítség funkció használata Szűkítse le a megjeleníteni kívánt információkat bizhub C554e/C454e/C364e/C284e/C224e

137 3.7 A segítség funkció használata 3 Név [Kilépés] [Menübe] [Bezár] Leírás Visszalép a főmenübe. Visszalép a Súgó menübe. Visszalép az előző képernyőre. Segítség kérése egy kívánt funkcióval vagy művelettel kapcsolatban: Nyissa meg a Súgó menüt és válassza ki a megjeleníteni kívánt segítséggel kapcsolatos menüt. 1 Nyomja meg a Segítség gombot. 2 Válasszon ki egy menüt. bizhub C554e/C454e/C364e/C284e/C224e 3-67

138 3 A segítség funkció használata Szűkítse le a megjeleníteni kívánt információkat bizhub C554e/C454e/C364e/C284e/C224e

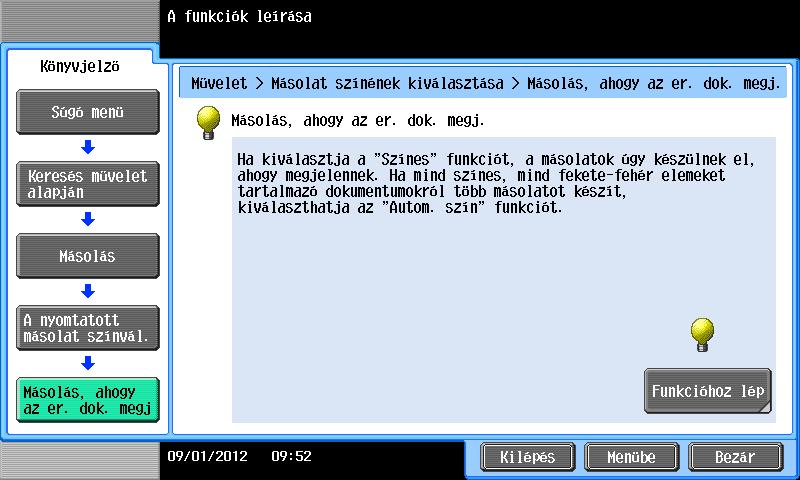

139 3.7 A segítség funkció használata 3 4 A [Funkcióhoz lép] gombra koppintva megnyitja az adott funkció beállított képernyőjét, lehetőséget biztosítva a beállítások azonnali elvégzésére. Súgó menü lista A Súgó menü az alábbi információkat biztosítja: Név [Funkció] Leírás Ezt a gombot megérintve a segítség menü a funkciók neve szerinti sorrendben jelenik meg. [Keresés művelet alapján] Ezt a gombot megérintve kezelési példák és a készülék funkcióinak magyarázata jelenik meg, funkciók szerint rendezve. [Egyéb funkciók] Ezt a gombot megérintve megjelenik a készülék használatát megkönnyítő funkciókkal és beállításokkal kapcsolatos útmutató. [A részek neve és funkciója] Ezt a gombot megérintve ellenőrizheti a készülék részegységeinek elnevezését és funkcióját. [Szervizké. / felügyelő információ] [Kellékanyag csere/ Feldolgozási művelet] Ezt a gombot megérintve megjeleníthető a szervizképviselet vagy a felügyelő információi, a felügyelő neve, mellékszáma és címe. Ezt a gombot megérintve mozgó ábrák segítségével tekintheti meg a kellékanyagok cseréjét vagy a lyukasztási hulladékok kiürítését. bizhub C554e/C454e/C364e/C284e/C224e 3-69

140 3 A segítség funkció használata bizhub C554e/C454e/C364e/C284e/C224e

141 4 Különleges funkciók

142

143 4.1 A különleges funkciók használata 4 4 Különleges funkciók 4.1 A különleges funkciók használata Melyek a különleges funkciók? Számos, a többfunkciós készülék használatát elősegítő funkció különleges funkcióként kerül említésre a jelen kézikönyvben. Ez a készülék az alábbi különleges funkciókkal rendelkezik. Tippek - Egy különleges funkció használatához regisztrálnia kell az i-option bővítményt vagy társítania kell a PageScope My Panel Manager alkalmazással. Név PDF feldolgozás Kereshető PDF Webböngésző Fájltípus kiterjesztés ThinPrint Saját panel Saját cím Leírás Elvégezheti a kívánt beállításokat, amikor a szkennelt adatokat PDFformátumba alakítja át. Ehhez az i-option LK-102 v3 regisztrálása szükséges. Egy kereshető PDF-fájlba alakíthatja át a szkennelt adatokat. Ehhez az i-option LK-105 v3 regisztrálása szükséges. Használhatja a böngészőprogramot a készülék érintőmezős kijelzőjén. Így hozzáférhet az Internet vagy az intranet tartalmaihoz. Ehhez az i-option LK-101 v3 regisztrálása szükséges. Támogat néhány különleges funkciót, mint a fájlokat DOCX vagy XLSX típussá konvertáló funkciót, a kitűnően felhasználható minőségi adatokat létrehozó funkciót, valamint fogadott üzeneteket nyomtató funkciót. Ehhez az i-option LK-110 regisztrálása szükséges. Lehetőséget biztosít a készülék ThinPrint kliensként (.print kliensként) történő használatára, a ThinPrint engedélyezése esetén. Ehhez az i-option LK-111 regisztrálása szükséges. Egyénileg alakíthatja ki a kezelőpanel elrendezését minden egyes felhasználó részére. Ehhez a PageScope My Panel Manager alkalmazással való társítás szükséges. Egyénileg használhatja a készülék címjegyzékét (Saját címjegyzék). Ehhez a PageScope My Panel Manager alkalmazással való társítás szükséges. Ezen felül ez a készülék számos különleges funkciót támogat, mint a vonalkód betűkészlet, az unicode betűkészletés az OCR betűkészlet. Részletes ismertető az [Online kezelési útmutató] kötetben a DVD-lemezen. bizhub C554e/C454e/C364e/C284e/C224e 4-3

144 4 A különleges funkciók használata Társítás egy alkalmazással A Saját panel vagy a Saját cím funkció használatához be kell szereznie a PageScope My Panel Manager alkalmazást és az alkalmazás oldalán kell engedélyeznie a kívánt funkciót. Egy ilyen funkció engedélyezésének részletes ismertetését a PageScope My Panel Manager kezelési útmutatójában találhatja. Tippek - Az UK-204 bővítőkészlet a Saját cím funkció használatához szükséges Az i-option licenc regisztrálása Egy opciós funkció hozzáadásához be kell szereznie az i-option bővítményt és regisztrálnia kell annak licencét. Tippek - Az i-option használatához az UK-204 bővítőkészlet szükséges. Egy opciós eszköz beszerzésével és telepítésével kapcsolatban a szervizképviselettől kérhet részletes tájékoztatást. Előkészítés A következőkben a különleges funkciók használatához szükséges előkészületeket ismertetjük. Részletes ismertetést a hivatkozott oldalakon találhat. Ez az előkészület a második és a további nyomtatásokhoz már nem szükséges. 1 Az i-option licenc regisztrálása (Felügyelő) % Az erre a célra szolgáló weboldalon regisztrálja az opció licencét. Részletek: lásd 4-5. oldalon. 2 Az i-option funkció engedélyezése (Felügyelő) % A funkció engedélyezéséhez adja meg a licenszkódot. Részletek: lásd 4-7. oldalon. 3 Az egyes funkciók konfigurálása (Felügyelő) % Végezze el az egyes különleges funkciók szükséges beállításait. Részletek: lásd 4-8. oldalon. d Hivatkozás Részletes ismertető a műveletről az [Online kezelési útmutató] kötetben a DVD-lemezen. 4-4 bizhub C554e/C454e/C364e/C284e/C224e

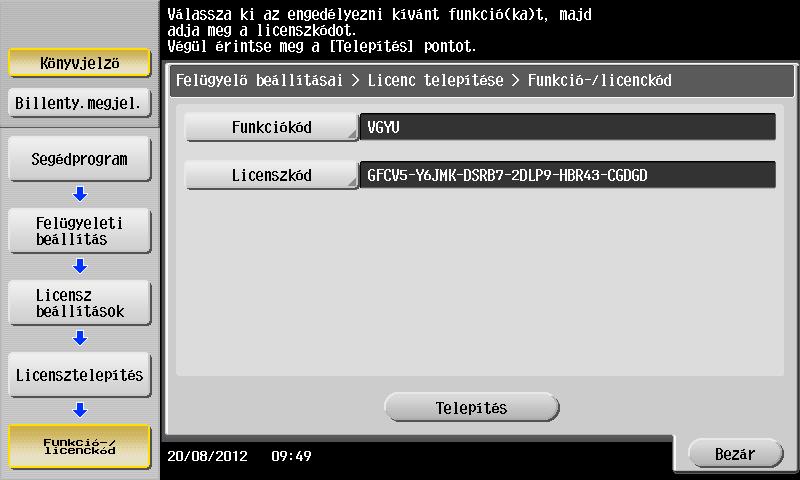

145 4.1 A különleges funkciók használata 4 Az i-option licenc regisztrálása Regisztrálja az igénylőkódot és a vezérlőkód tanúsítvány tartalmát a licenckezelő kiszolgáló (LMS) weboldalán. 1 Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Tovább.] - [Licensz beállítások] - [Kód igénylése] elemet. 2 Koppintson az [Igen], majd az [OK] gombra A [Nyomtatás] gombra koppintva kinyomtathatja a sorozatszámot és az igénylőkódot. % Készítse elő a kinyomtatott sorozatszámot és igénylőkódot, valamint az i-option bővítménnyel kapott vezérlőkód tanúsítvány tartalmát. 4 Nyissa meg a Licenckezelő kiszolgáló (LMS) weboldalát. Adja meg az [MFP Serial Number] és a [Request Code] értékét, majd kattintson a [Next] gombra. % Az URL-cím a vezérlőkód tanúsítványban található. 1 2 bizhub C554e/C454e/C364e/C284e/C224e 4-5

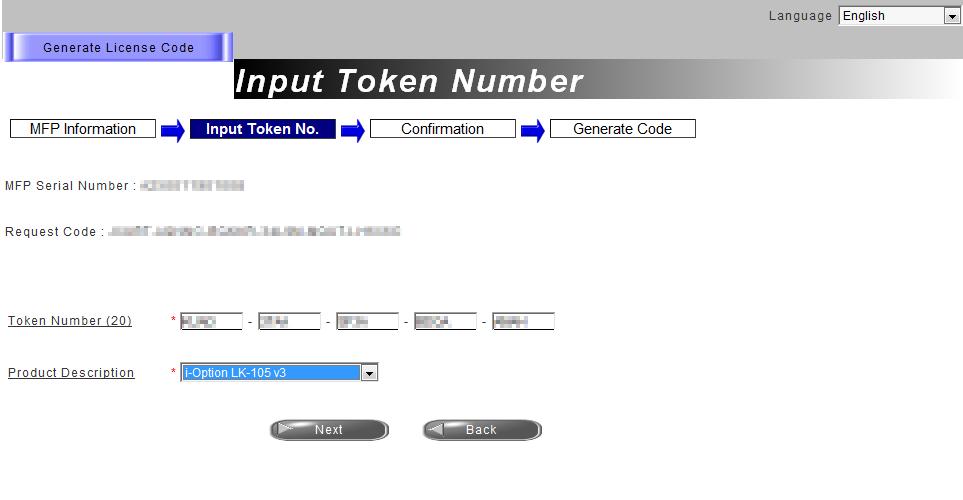

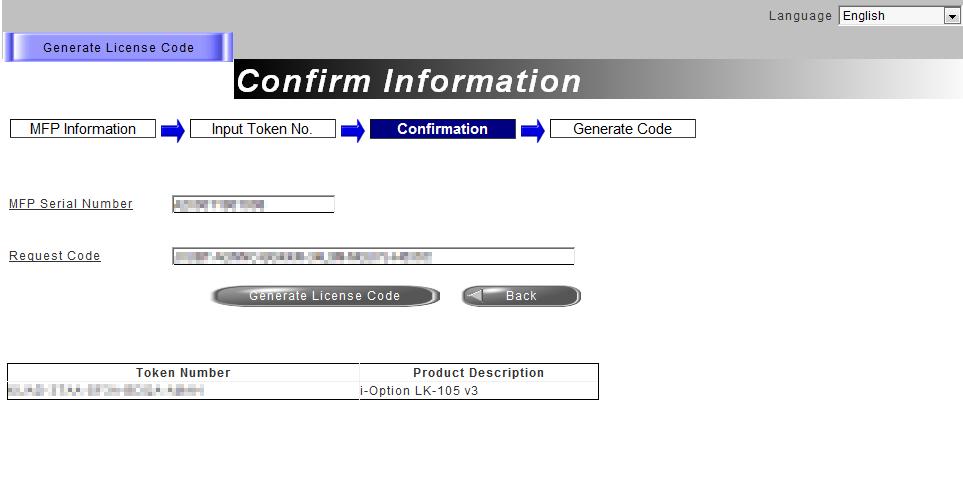

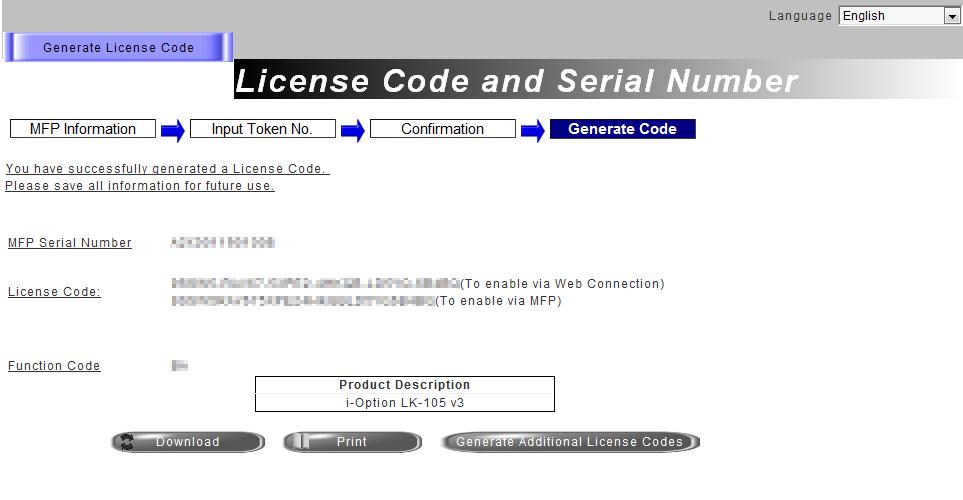

146 4 A különleges funkciók használata Adja meg a [Token Number] értékét, válassza ki a [Product Description] listából a regisztrálni kívánt opciót, majd kattintson az [Next] gombra Nyugtázza a regisztráció tartalmát, majd kattintson a [Generate License Code] gombra. 7 Kiadásra kerül a licenckód és a funkciókód. Tippek - A kiadott licenckód és funkciókód az i-option engedélyezéséhez szükséges. Jegyezze fel egy emlékeztető címkére vagy a [Print] gombra kattintva, nyomtassa papírra a kódokat. - Egy USB-memórián is tárolhatja a kódokat. USB-memória használata esetén ki lehet hagyni a licenckód beírását, kényelmesebbé téve a műveletet. - Ha USB-memóriát használt, helyezze be az USB eszközt, majd a licenckód tárolásához kattintson a [Download] gombra. 4-6 bizhub C554e/C454e/C364e/C284e/C224e

147 4.1 A különleges funkciók használata 4 Az i-option funkció engedélyezése Regisztrálja a készüléken a kapott licenc és funkciókódot. A kódok beírásával 1 Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Tovább.] - [Licensz beállítások] - [Licensztelepítés] - [Funkció-/licenckód] elemet. 2 Adja meg a feljegyzett licenc és funkciókódokat Válassza az [Igen] lehetőséget, majd koppintson az [OK] gombra. 1 2 A készülék automatikusan újraindul. bizhub C554e/C454e/C364e/C284e/C224e 4-7

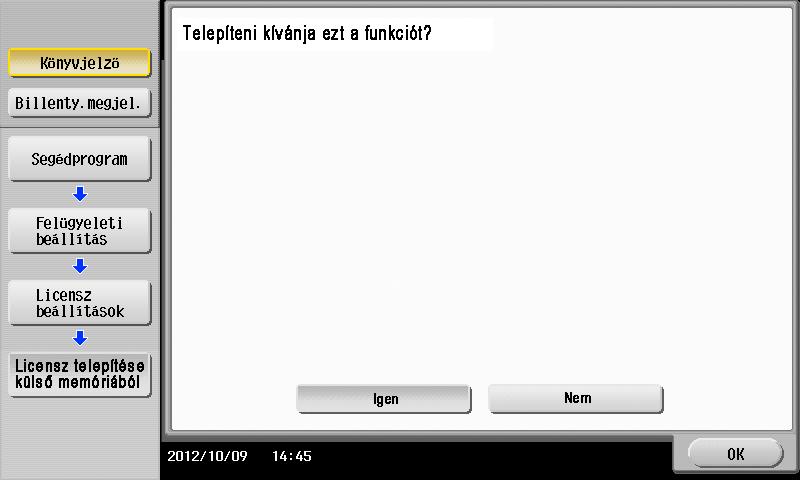

148 4 A különleges funkciók használata 4.1 USB-memória használatával 1 Csatlakoztassa a licenckódot tároló USB-memóriát a készülékhez. 2 Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Tovább.] - [Licensz beállítások] - [Licensz telepítése külső memóriából] elemet. 3 Válassza az [Igen] lehetőséget, majd koppintson az [OK] gombra. 1 2 A készülék automatikusan újraindul. Az egyes funkciók konfigurálása Végezze el az egyes különleges funkciók szükséges beállításait. d Hivatkozás A különleges funkciók beállításainak részletes ismertetését lásd az [Online kezelési útmutató] kötetben, a DVD-lemezen. 4-8 bizhub C554e/C454e/C364e/C284e/C224e
