1 Gyors kezdési útmutató

2

3 Fontos! A felhasználói interfész specifikációjában történt változások következtében a felhasználói interfész képei a használati útmutatóban némiképp eltérhetnek a leírásoktól. A "Mégse", "OK", "Bezár", "Igen" és "Nem" gombokat szimbólumokra cseréltük és a leírás továbbra is tartalmazhatja a "Mégse", "OK", "Bezár", "Igen" és "Nem" szavakat. Előző design: Új design:

4

5 Tartalomjegyzék 1 Bevezetés 1.1 Környezetvédelmi információk Energy Star Mit jelent az, hogy ENERGY STAR termék? Az Energiagazdálkodás környezetvédelmi előnyei Újrapapír Duplex nyomtatás Biztonsági információ Figyelmeztető jelzések A szimbólumok értelmezése Szabályozási feljegyzések CE jelölés (Megfelelőségi tanúsítvány), az Európai Unió (EU) tagországainak felhasználói részére USER INSTRUCTIONS FCC PART 15 - RADIO FREQUENCY DEVICES (for U.S.A. users) INTERFERENCE-CAUSING EQUIPMENT STANDARD (ICES-003 ISSUE 4) (for Canada users) A "B" osztályú gépek előírásait el nem ismerő országok felhasználói részére GS tanúsítvány Lézerrel kapcsolatos biztonság Belső lézersugárzás CDRH regulations Európai felhasználók részére Dániai felhasználók részére Finnország és Svédország részére Norvégiai felhasználók részére Lézerbiztonsági felirat Ózon-kibocsátás Akusztikus zajszint (csak európai felhasználók részére) Csak az EU tagországok részére Telefonkábel (csak a B osztályú előírásokat alkalmazó országok részére) Figyelmeztető feliratok és címkék Külön értesítés a felhasználónak Európa esetében Helyszükséglet Üzemeltetési előírások Áramforrás Működési környezet A másolatok tárolása A készüléken tárolt adatok A másolás törvényi korlátozása A készülékről 2.1 Bevezető a Kezelési útmutatóhoz [Gyors kezdési útmutató] [Gyors segítség útmutató] Kezelési útmutatók A készülékről Opciós részegységek A részegységek neve (Többfunkciós készülék) Előlap Hátoldal A részegységek neve (opciós egységek) FS-535 másolatkezelő, SD-512 gerincfűző, PK-521 lyukasztókészlet JS-602 feladatrendező ZU-606 Z-hajtogató egység bizhub C754/C654 Tartalomjegyzék-1

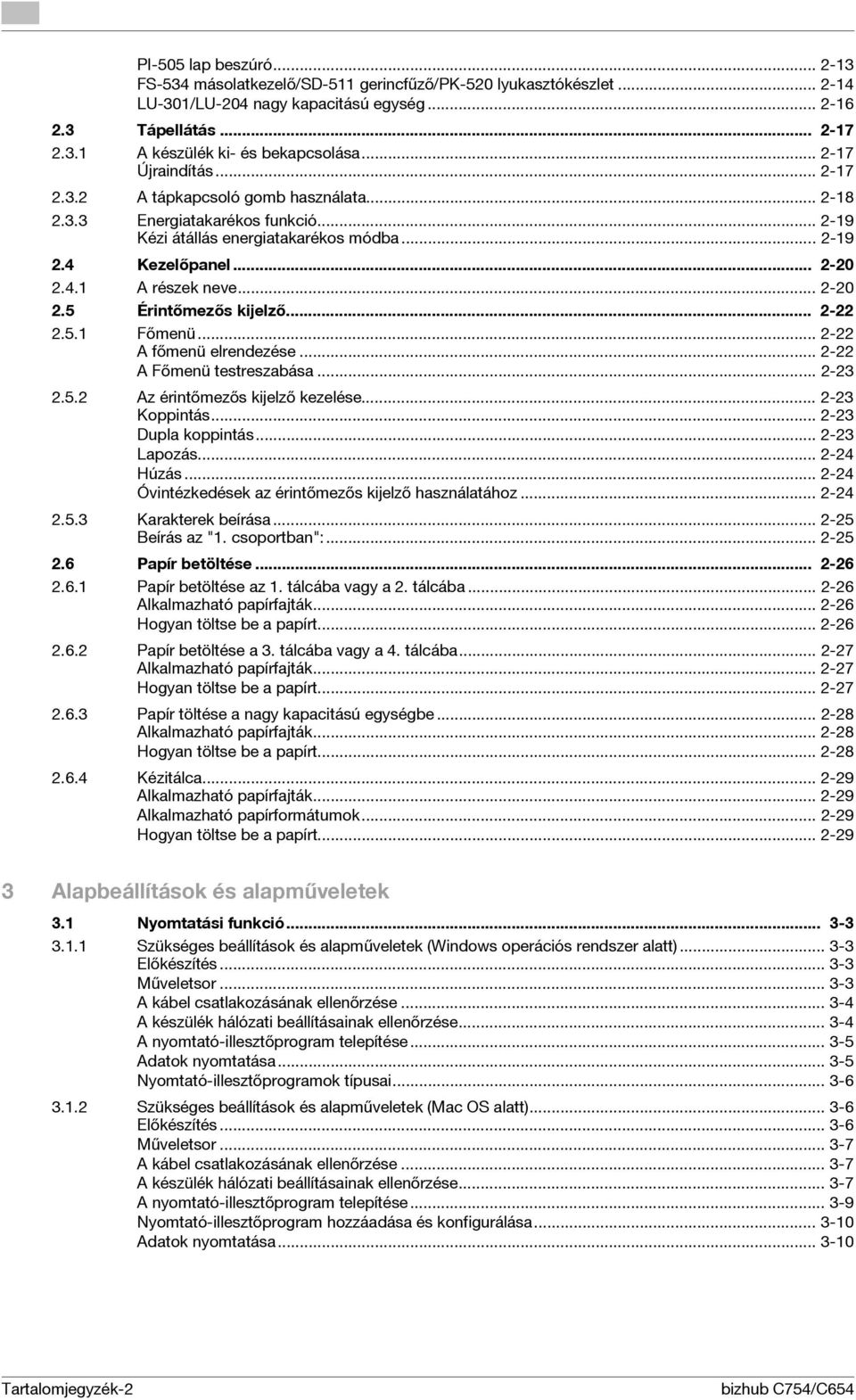

6 PI-505 lap beszúró FS-534 másolatkezelő/sd-511 gerincfűző/pk-520 lyukasztókészlet LU-301/LU-204 nagy kapacitású egység Tápellátás A készülék ki- és bekapcsolása Újraindítás A tápkapcsoló gomb használata Energiatakarékos funkció Kézi átállás energiatakarékos módba Kezelőpanel A részek neve Érintőmezős kijelző Főmenü A főmenü elrendezése A Főmenü testreszabása Az érintőmezős kijelző kezelése Koppintás Dupla koppintás Lapozás Húzás Óvintézkedések az érintőmezős kijelző használatához Karakterek beírása Beírás az "1. csoportban": Papír betöltése Papír betöltése az 1. tálcába vagy a 2. tálcába Alkalmazható papírfajták Hogyan töltse be a papírt Papír betöltése a 3. tálcába vagy a 4. tálcába Alkalmazható papírfajták Hogyan töltse be a papírt Papír töltése a nagy kapacitású egységbe Alkalmazható papírfajták Hogyan töltse be a papírt Kézitálca Alkalmazható papírfajták Alkalmazható papírformátumok Hogyan töltse be a papírt Alapbeállítások és alapműveletek 3.1 Nyomtatási funkció Szükséges beállítások és alapműveletek (Windows operációs rendszer alatt) Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése A nyomtató-illesztőprogram telepítése Adatok nyomtatása Nyomtató-illesztőprogramok típusai Szükséges beállítások és alapműveletek (Mac OS alatt) Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése A nyomtató-illesztőprogram telepítése Nyomtató-illesztőprogram hozzáadása és konfigurálása Adatok nyomtatása Tartalomjegyzék-2 bizhub C754/C654

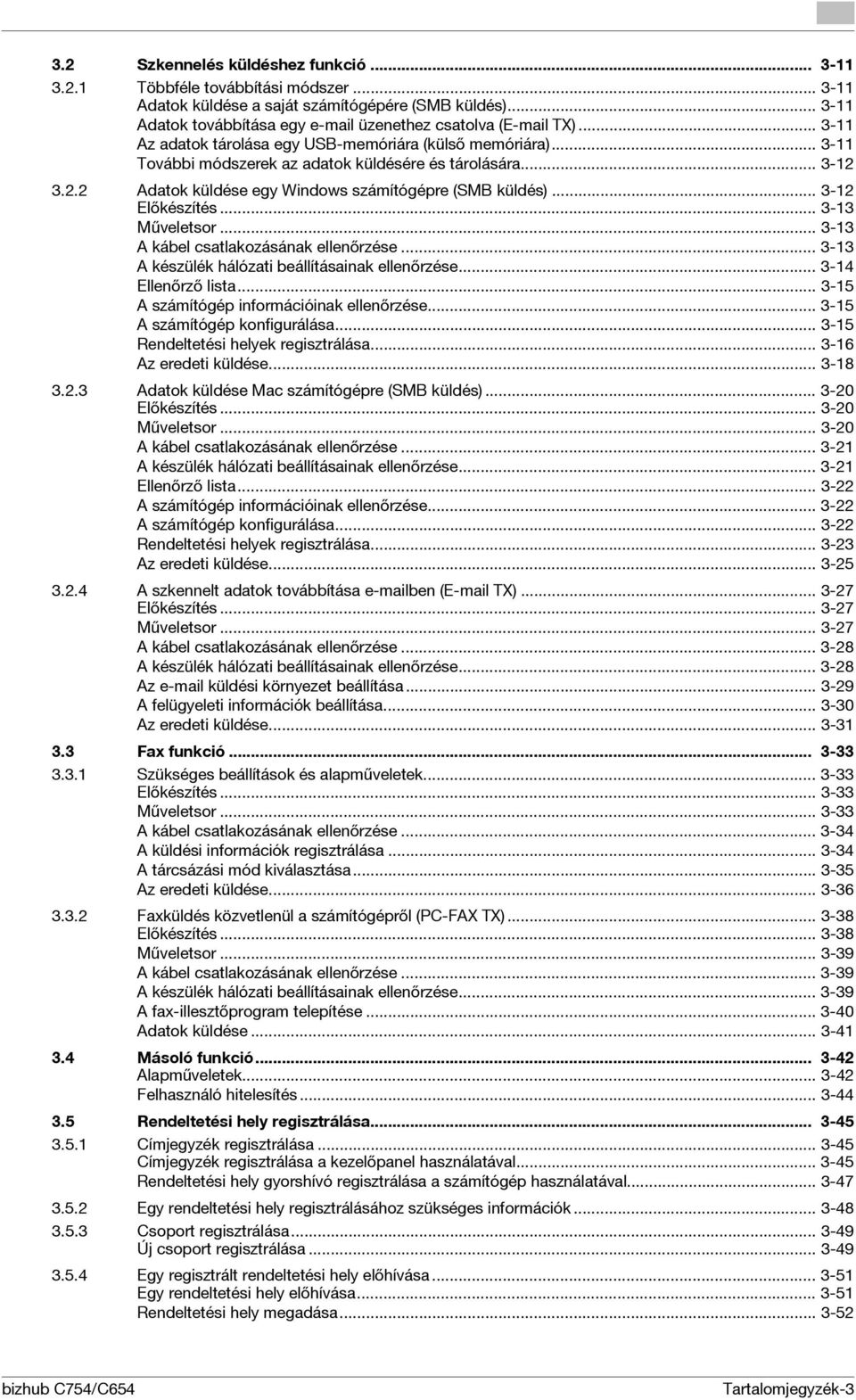

7 3.2 Szkennelés küldéshez funkció Többféle továbbítási módszer Adatok küldése a saját számítógépére (SMB küldés) Adatok továbbítása egy üzenethez csatolva ( TX) Az adatok tárolása egy USB-memóriára (külső memóriára) További módszerek az adatok küldésére és tárolására Adatok küldése egy Windows számítógépre (SMB küldés) Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése Ellenőrző lista A számítógép információinak ellenőrzése A számítógép konfigurálása Rendeltetési helyek regisztrálása Az eredeti küldése Adatok küldése Mac számítógépre (SMB küldés) Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése Ellenőrző lista A számítógép információinak ellenőrzése A számítógép konfigurálása Rendeltetési helyek regisztrálása Az eredeti küldése A szkennelt adatok továbbítása ben ( TX) Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése Az küldési környezet beállítása A felügyeleti információk beállítása Az eredeti küldése Fax funkció Szükséges beállítások és alapműveletek Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A küldési információk regisztrálása A tárcsázási mód kiválasztása Az eredeti küldése Faxküldés közvetlenül a számítógépről (PC-FAX TX) Előkészítés Műveletsor A kábel csatlakozásának ellenőrzése A készülék hálózati beállításainak ellenőrzése A fax-illesztőprogram telepítése Adatok küldése Másoló funkció Alapműveletek Felhasználó hitelesítés Rendeltetési hely regisztrálása Címjegyzék regisztrálása Címjegyzék regisztrálása a kezelőpanel használatával Rendeltetési hely gyorshívó regisztrálása a számítógép használatával Egy rendeltetési hely regisztrálásához szükséges információk Csoport regisztrálása Új csoport regisztrálása Egy regisztrált rendeltetési hely előhívása Egy rendeltetési hely előhívása Rendeltetési hely megadása bizhub C754/C654 Tartalomjegyzék-3

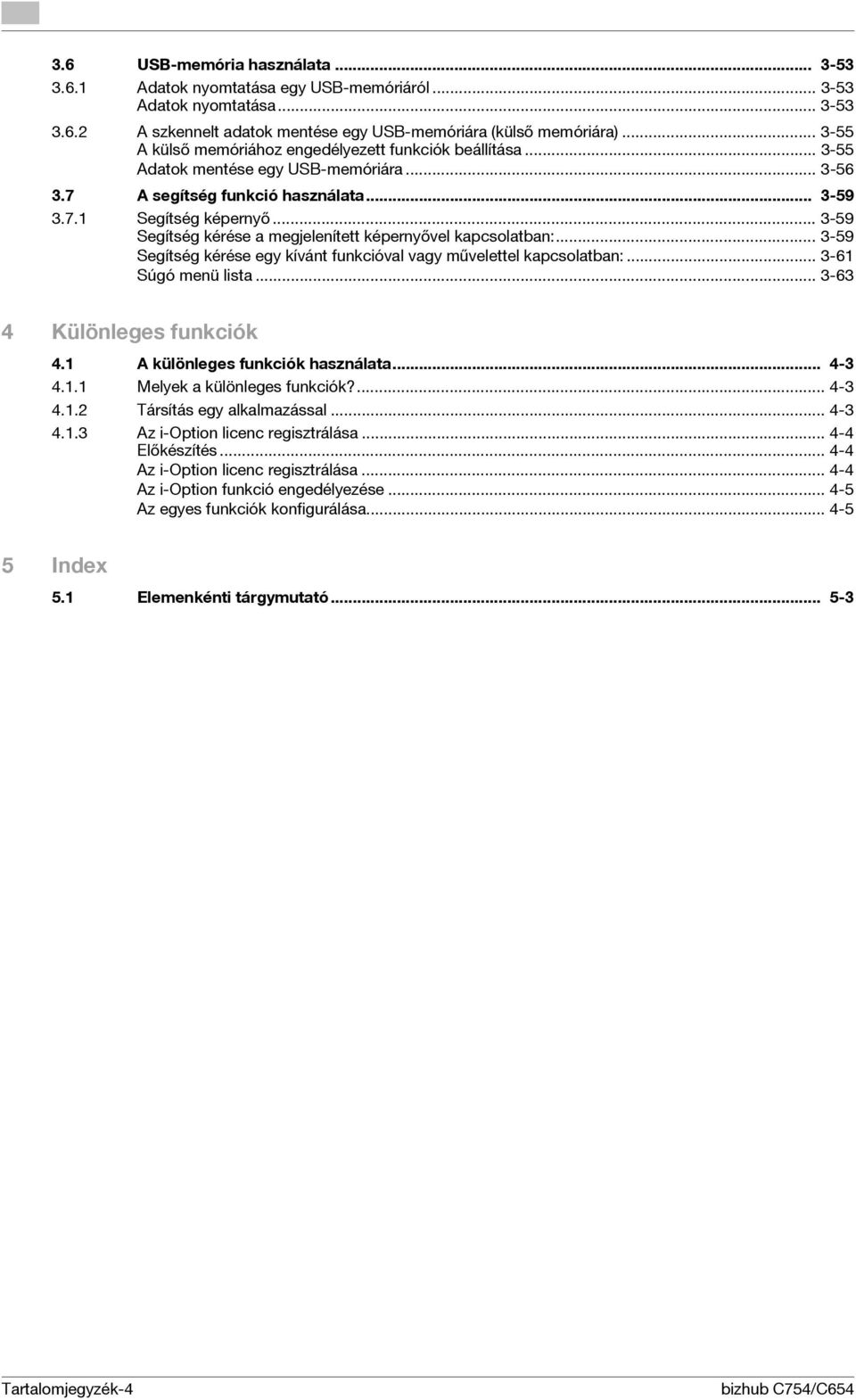

8 3.6 USB-memória használata Adatok nyomtatása egy USB-memóriáról Adatok nyomtatása A szkennelt adatok mentése egy USB-memóriára (külső memóriára) A külső memóriához engedélyezett funkciók beállítása Adatok mentése egy USB-memóriára A segítség funkció használata Segítség képernyő Segítség kérése a megjelenített képernyővel kapcsolatban: Segítség kérése egy kívánt funkcióval vagy művelettel kapcsolatban: Súgó menü lista Különleges funkciók 4.1 A különleges funkciók használata Melyek a különleges funkciók? Társítás egy alkalmazással Az i-option licenc regisztrálása Előkészítés Az i-option licenc regisztrálása Az i-option funkció engedélyezése Az egyes funkciók konfigurálása Index 5.1 Elemenkénti tárgymutató Tartalomjegyzék-4 bizhub C754/C654

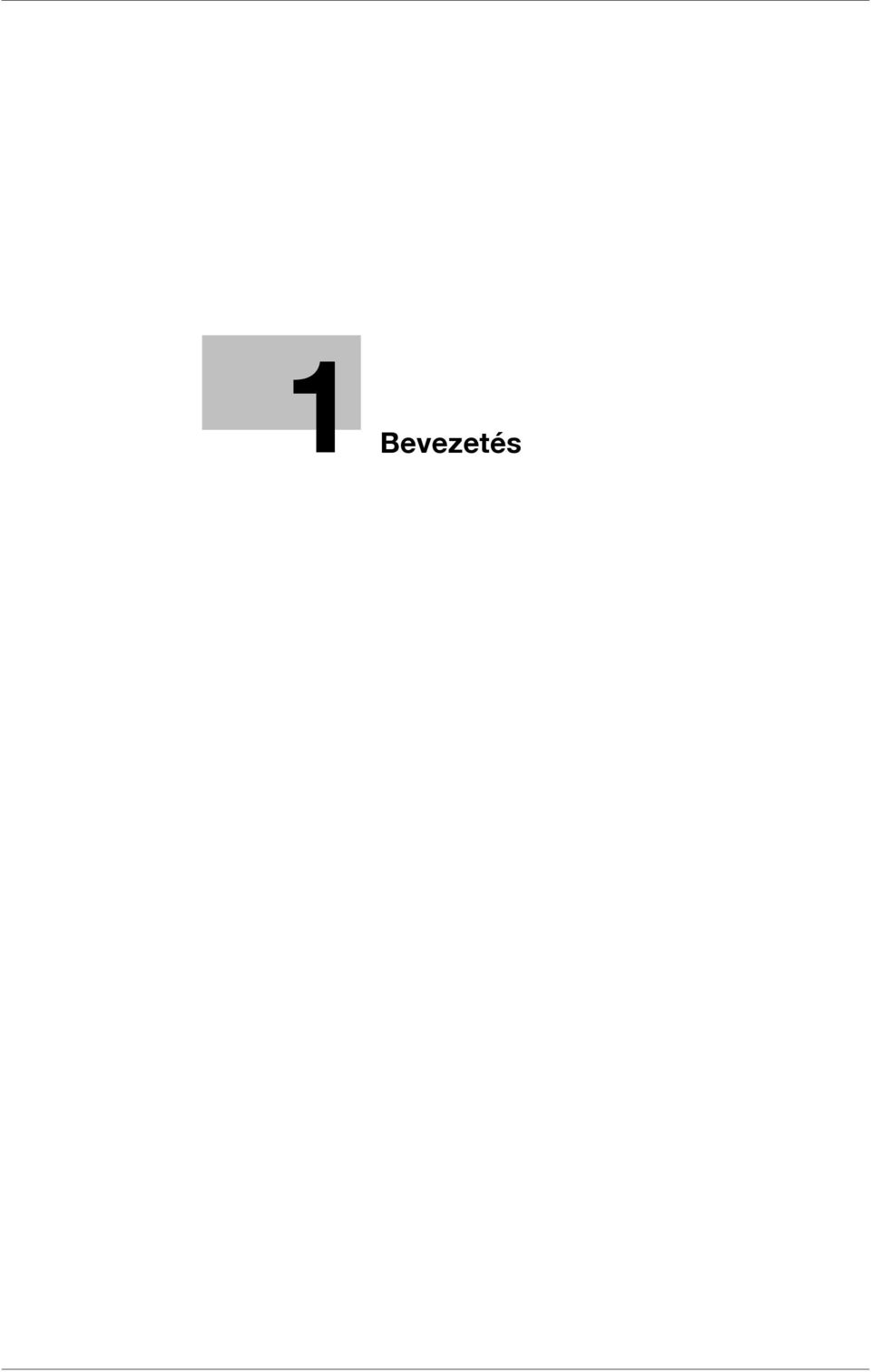

9 1 Bevezetés

10

11 1.1 Környezetvédelmi információk 1 1 Bevezetés Ez a [Gyors kezdési útmutató] könnyen érthető módon, ábrák segítségével ismerteti a készülék leggyakrabban használt funkcióinak kezelését. Ebből a kézikönyvből szerezhet jártasságot a gép által kínált számos hasznos funkció használatához. A funkciók részletes ismertetését a géppel együtt kapott Kezelési útmutató című DVD-lemezen található Kezelési útmutatókban találhatja. A készülék biztonságos és szakszerű üzemeltetéséhez a használat előtt olvassa el a jelen kézikönyv 1-5. oldalon található biztonsági tájékoztatót. Ezenfelül ebben a kézikönyvben az alábbi információk találhatók. A készülék használata előtt feltétlenül olvassa el a kézikönyvet. - A gép biztonságos használatának szabályai - A termék biztonságával kapcsolatos információk - Óvintézkedések a gép használata esetén A kézikönyvben található ábrák bizonyos mértékben eltérhetnek a készüléken látottaktól. 1.1 Környezetvédelmi információk Energy Star ENERGY STAR partnerként ezt a készüléket úgy terveztük, hogy megfeleljen az ENERGY STAR hatékony energiafelhasználást megcélzó előírásainak. Mit jelent az, hogy ENERGY STAR termék? Az ENERGY STAR termékek rendelkeznek egy olyan speciális tulajdonsággal, amely lehetővé teszi, hogy egy adott idejű nyugalmi időszak után a termék automatikusan "energiatakarékos" állapotba kapcsoljon át. Egy ENERGY STAR termék sokkal hatékonyabban használja fel az energiát, így jelentős megtakarítást eredményez a közüzemi számláin, valamint óvja a természetes környezetet. Az Energiagazdálkodás környezetvédelmi előnyei Egy eszköz elektromos fogyasztása az eszköz tulajdonságaitól, valamint a használatának módjától függ. Megfelelő energiagazdálkodási beállításokkal kialakítható egy, az erőforrásokkal takarékos használati mód. Az energiatakarékos módba (pl. hibernálás módba) lépés idejének rövidebb (optimális) értékre állításával csökkenthető az elektromos energiafogyasztás. Újrapapír Ezzel a termékkel lehetséges az újrapapírra, valamint a környezetvédelmi felügyeletek által tanúsított, az EN Európai Szabványnak megfelelő, valamint a primer papírra történő nyomtatás. Ezen felül alkalmas a könnyebb papírra, pl. 64 g/m 2, végzett nyomtatásra. A könnyű papír használatával hozzájárul a természeti erőforrások megkíméléséhez. bizhub C754/C

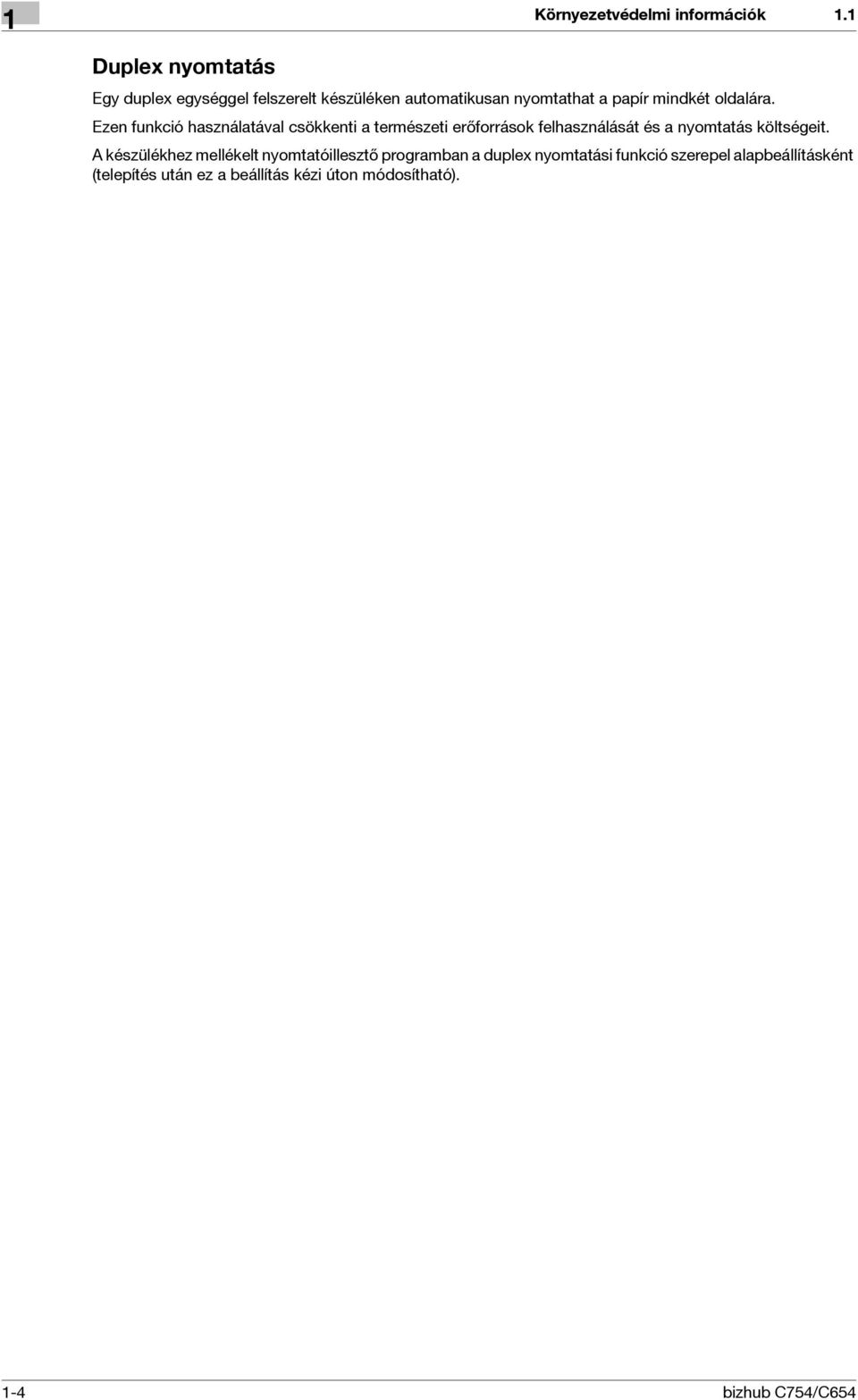

12 1 Környezetvédelmi információk 1.1 Duplex nyomtatás Egy duplex egységgel felszerelt készüléken automatikusan nyomtathat a papír mindkét oldalára. Ezen funkció használatával csökkenti a természeti erőforrások felhasználását és a nyomtatás költségeit. A készülékhez mellékelt nyomtatóillesztő programban a duplex nyomtatási funkció szerepel alapbeállításként (telepítés után ez a beállítás kézi úton módosítható). 1-4 bizhub C754/C654

13 1.2 Biztonsági információ Biztonsági információ Ez a szakasz részletes útmutatást tartalmaz a készülék használatára és a karbantartására vonatkozóan. Ahhoz, hogy a gépet teljes értékűen használhassa, valamennyi kezelőnek figyelmesen el kell olvasnia és követnie kell a kézikönyv útmutatásait. Kérem, olvassa el az alábbi részt, mielőtt a készüléket feszültség alá helyezi. Itt fontos, a kezelő biztonságára, valamint a készülék meghibásodásának megelőzésére vonatkozó információkat talál. Kérjük, tartsa ezt a kézikönyvet a keze ügyében, a készülék közelében. Ügyeljen arra, hogy a jelen kézikönyv valamennyi szakaszában ismertetett elővigyázatossági szabályok betartásra kerüljenek. KM_Ver.04OE Referencia - Néhány esetben a készülék ebben a fejezetben felsorolt részei eltérhetnek a megvásárolt készülékétől. Figyelmeztető jelzések A figyelmeztető címkéken, illetve a kézikönyvekben az alábbi szimbólumok jelzik a biztonsági figyelmeztetések szintjét. FIGYELMEZTETÉS VIGYÁZAT Ezen figyelmeztetés figyelmen kívül hagyása végzetes vagy súlyos balesetet okozhat. Ezen figyelmeztetés figyelmen kívül hagyása balesetet vagy anyagi kárt okozhat. A szimbólumok értelmezése A háromszög azt a veszélyhelyzetet jelzi, amelynek elhárítása érdekében óvintézkedéseket kell tenni. Ez a jel az égési sérülések veszélyére figyelmeztet. Az átlós vonal egy tiltott műveletet jelez. Ez a jel a készülék szétszerelését tiltja meg. A kitöltött kör művelet elvégzésére szólít fel. Ez arra figyelmeztet, hogy ki kell húzni a készülék csatlakozó dugóját. Szétszerelés és módosítás FIGYELMEZTETÉS Ne módosítsa ezt a terméket, mert tüzet, áramütést vagy műszaki meghibásodást okozhat. Amennyiben a berendezés lézersugarat használ, a lézersugár vakságot okozhat. Ne kísérletezzen azoknak a burkolatoknak és paneleknek leszerelésével, amelyek a termékhez vannak rögzítve. Egyes termékekben nagyfeszültségű részek vannak, vagy lézersugár-forrás található, amelyek áramütést vagy vakságot okozhatnak. Tápkábel FIGYELMEZTETÉS Csak a termékkel együtt szállított tápkábelt használja. Ha a termékkel együtt nem kapott tápkábelt, kizárólag csak a TÁPKÁBELRE VONATKOZÓ UTASÍTÁSOKBAN meghatározott típust használja. Ha nem így tesz, tüzet vagy áramütést okozhat. A csomagban kapott tápkábelt kizárólag csak ehhez a készülékhez használja és SOHA ne használja bármilyen egyéb berendezéshez. Ha nem így tesz, tüzet vagy áramütést okozhat. bizhub C754/C

14 1 Biztonsági információ 1.2 Tápkábel Ne sértse meg és ne horzsolja le a tápkábelt, ne tegyen rá nehéz tárgyat, ne melegítse, ne csavargassa, ne húzogassa és ne rongálja. Sérült tápkábel (kilátszó vezetőszál vagy szakadt vezetőszál stb.) használata tüzet vagy meghibásodást okozhat. Ha ilyet észlel, azonnal kapcsolja a készülék főkapcsolóját KI állásba, húzza ki a tápkábelt az aljzatból, majd hívja a szervizképviseletet. Áramforrás FIGYELMEZTETÉS Csak a készüléken megadott tápfeszültséget használja. Ha nem így jár el, tüzet vagy áramütést okozhat. Ne használjon többszörös fali aljzatot, amelyhez más készülékeket vagy berendezéseket is csatlakoztat. Ha egy aljzatot a névlegesnél nagyobb erősségű árammal terhel, tüzet vagy áramütést okozhat. Alapelvként ne használjon hosszabbító kábelt. Hosszabbító használatával tüzet vagy áramütést okozhat. Vegye fel a kapcsolatot a szervizzel, ha hosszabbítót tart szükségesnek. VIGYÁZAT Az aljzat legyen közel a készülékhez és legyen könnyen elérhető. Ellenkező esetben nem lehet vészhelyzet esetén a csatlakozót elég gyorsan kihúzni. Tápcsatlakozó FIGYELMEZTETÉS Ne vegye ki és ne tegye be a tápkábel csatlakozóját nedves kézzel, mert áramütést okozhat. A tápkábel csatlakozóját tolja be teljesen a dugaszolóaljzatba. A laza csatlakoztatás tüzet vagy áramütést okozhat. VIGYÁZAT Ne helyezzen semmilyen tárgyat a tápcsatlakozó közelébe, amely egy esetleges vészhelyzetben megakadályozhatja a tápkábel kihúzását. A tápcsatlakozó kihúzásánál ne a kábelt húzza. Ha a kábelnél fogja meg, tönkreteheti a kábelt, ami tűz keletkezésével járhat vagy áramütést okozhat. Évente több mint egyszer vegye ki a termék dugós csatlakozóját a dugaszoló aljzatból, és tisztítsa meg a dugaszoló villák közötti helyet. A villák között felgyülemlő por tüzet okozhat. Földelés FIGYELMEZTETÉS A tápkábel csatlakozó dugóját védőérintkezős (földelt) dugaszoló aljzatba tegye. 1-6 bizhub C754/C654

15 1.2 Biztonsági információ 1 Telepítés FIGYELMEZTETÉS Ne tegyen virágvázát vagy más vizet tartalmazó edényt, fémkapcsokat vagy más apró fémtárgyakat erre a termékre. A készülék belsejébe fröccsent víz vagy az oda beesett fémtárgyak tüzet, áramütést vagy meghibásodást okozhatnak. Ha víz, valamilyen fémtárgy vagy hasonló idegen test kerül a készülék belsejébe, azonnal kapcsolja a főkapcsolót KI állásba, húzza ki a tápcsatlakozót az aljzatból, majd értesítse a szervizképviseletet. Ne használjon gyúlékony permeteket, folyadékokat vagy gázokat a készülék belsejében vagy közelében. Ne tisztítsa a készülék belsejét gyúlékony gázt alkalmazó portalanítóval. Tűz vagy robbanás keletkezhet. VIGYÁZAT Ezen termék üzembe helyezése után gondoskodjon biztonságos elhelyezéséről. Ha a termék elmozdul vagy leesik, személyi sérülést okozhat. Ne helyezze a készüléket poros környezetbe, vagy olyan helyre, ahol magas nedvességtartalomnak, koromnak vagy gőznek van kitéve, közel konyhaasztalhoz, fürdőhöz vagy párásító berendezéshez. Tüzet, áramütést vagy műszaki meghibásodást okozhat. Ne tegye ezt a terméket instabil vagy billegő munkaasztalra, vagy rezgéseknek és rázkódásnak kitett helyre. Lecsúszhat vagy leeshet, személyi sérülést vagy mechanikai meghibásodást okozhat. Ne tömje el ennek a terméknek a szellőzőnyílásait. A meleg felgyülemlik a termék belsejében, ami tüzet vagy hibás működést okozhat. Szellőzés VIGYÁZAT Ha a terméket huzamos ideig használja vagy nagy példányszámú másolatot vagy nyomtatást végez egy gyengén szellőztetett helyiségben, érezhető lehet a készülékből kilépő levegő szaga. Jól szellőztesse ki a helyiséget. Intézkedések hibák esetén FIGYELMEZTETÉS Ne folytassa ennek a terméknek a használatát, ha az szokatlanul forró vagy füstöl, szokatlan szaga van vagy furcsán zajos. Azonnal kapcsolja ki afőkapcsolót, húzza ki a tápkábel csatlakozó dugóját a dugaszolóaljzatból, majd hívja a jogosult szervizt. Ha ebben az állapotban tovább használja, tüzet vagy áramütést okozhat. Ne folytassa ennek a terméknek a használatát, ha azt leejtették vagy megsérült a burkolata. Azonnal kapcsolja ki a főkapcsolót, húzza ki a tápkábel csatlakozó dugóját a dugaszolóaljzatból, majd hívja a jogosult szervizt. Ha ebben az állapotban tovább használja, tüzet vagy áramütést okozhat. bizhub C754/C

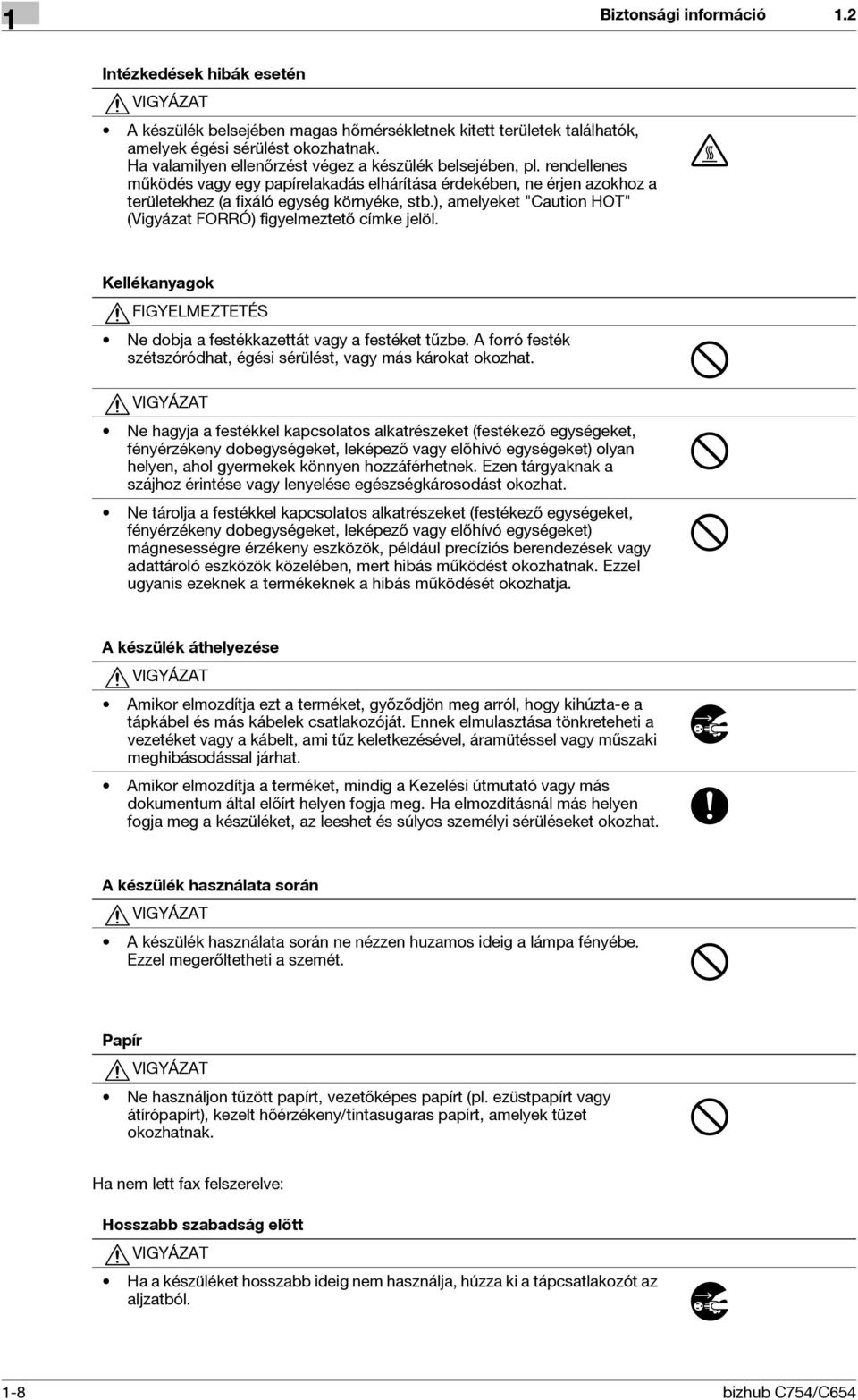

16 1 Biztonsági információ 1.2 Intézkedések hibák esetén VIGYÁZAT A készülék belsejében magas hőmérsékletnek kitett területek találhatók, amelyek égési sérülést okozhatnak. Ha valamilyen ellenőrzést végez a készülék belsejében, pl. rendellenes működés vagy egy papírelakadás elhárítása érdekében, ne érjen azokhoz a területekhez (a fixáló egység környéke, stb.), amelyeket "Caution HOT" (Vigyázat FORRÓ) figyelmeztető címke jelöl. Kellékanyagok FIGYELMEZTETÉS Ne dobja a festékkazettát vagy a festéket tűzbe. A forró festék szétszóródhat, égési sérülést, vagy más károkat okozhat. VIGYÁZAT Ne hagyja a festékkel kapcsolatos alkatrészeket (festékező egységeket, fényérzékeny dobegységeket, leképező vagy előhívó egységeket) olyan helyen, ahol gyermekek könnyen hozzáférhetnek. Ezen tárgyaknak a szájhoz érintése vagy lenyelése egészségkárosodást okozhat. Ne tárolja a festékkel kapcsolatos alkatrészeket (festékező egységeket, fényérzékeny dobegységeket, leképező vagy előhívó egységeket) mágnesességre érzékeny eszközök, például precíziós berendezések vagy adattároló eszközök közelében, mert hibás működést okozhatnak. Ezzel ugyanis ezeknek a termékeknek a hibás működését okozhatja. A készülék áthelyezése VIGYÁZAT Amikor elmozdítja ezt a terméket, győződjön meg arról, hogy kihúzta-e a tápkábel és más kábelek csatlakozóját. Ennek elmulasztása tönkreteheti a vezetéket vagy a kábelt, ami tűz keletkezésével, áramütéssel vagy műszaki meghibásodással járhat. Amikor elmozdítja a terméket, mindig a Kezelési útmutató vagy más dokumentum által előírt helyen fogja meg. Ha elmozdításnál más helyen fogja meg a készüléket, az leeshet és súlyos személyi sérüléseket okozhat. A készülék használata során VIGYÁZAT A készülék használata során ne nézzen huzamos ideig a lámpa fényébe. Ezzel megerőltetheti a szemét. Papír VIGYÁZAT Ne használjon tűzött papírt, vezetőképes papírt (pl. ezüstpapírt vagy átírópapírt), kezelt hőérzékeny/tintasugaras papírt, amelyek tüzet okozhatnak. Ha nem lett fax felszerelve: Hosszabb szabadság előtt VIGYÁZAT Ha a készüléket hosszabb ideig nem használja, húzza ki a tápcsatlakozót az aljzatból. 1-8 bizhub C754/C654

17 1.3 Szabályozási feljegyzések Szabályozási feljegyzések CE jelölés (Megfelelőségi tanúsítvány), az Európai Unió (EU) tagországainak felhasználói részére Ez a termék megfelel az alábbi EU előírásoknak: 2009/125/EK, 2006/95/EK, 2004/108/EK és 1999/5/EK direktívák. Ez a tanúsítvány az Európai Unió területén érvényes. Ezt a készüléket árnyékolt interfészkábellel kell használni. Árnyékolás nélküli kábelek használata interferenciát okozhat a rádiótávközléssel és a CISPR szabályzat, illetve a helyi előírások alapján tilos. USER INSTRUCTIONS FCC PART 15 - RADIO FREQUENCY DEVICES (for U.S.A. users) NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense. 7 WARNING - The design and production of this unit conform to FCC regulations, and any changes or modifications must be registered with the FCC and are subject to FCC control. Any changes made by the purchaser or user without first contacting the manufacturer will be subject to penalty under FCC regulations. - This device must be used with a shielded interface cable. The use of non-shielded cables is likely to result in interference with radio communications and is prohibited under FCC rules. INTERFERENCE-CAUSING EQUIPMENT STANDARD (ICES-003 ISSUE 4) (for Canada users) This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. A "B" osztályú gépek előírásait el nem ismerő országok felhasználói részére 7 FIGYELMEZTETÉS - Ez egy A osztályú termék. Lakókörnyezetben a használata rádióinterferenciát okozhat, amely esetben a felhasználó kötelezhető, hogy megfelelő intézkedéseket tegyen ezek elhárítására. - Ezt a készüléket árnyékolt interfészkábellel kell használni. Árnyékolás nélküli kábelek használata interferenciát okozhat a rádiótávközléssel és a CISPR szabályzat, illetve a helyi előírások alapján tilos. GS tanúsítvány Ez a termék rendelkezik a Konica-Minolta gyártmányú bizhub C754 és bizhub C654 márkájú termékek részére kiadott GS tanúsítvánnyal. Lézerrel kapcsolatos biztonság Ez egy lézerrel működő digitális készülék. A lézerrel kapcsolatos veszély lehetősége kizárt, amennyiben a készüléket a kézikönyvek utasításai szerint működtetik. Mivel a kibocsátott lézersugarat a védőburkolat teljes mértékben árnyékolja, a lézersugár a felhasználói műveletek egyetlen fázisában sem tud kilépni a készülékből. Ez a készülék 1. lézerosztályba sorolt termék: ez azt jelenti, hogy nem hoz létre veszélyes lézersugárzást. bizhub C754/C

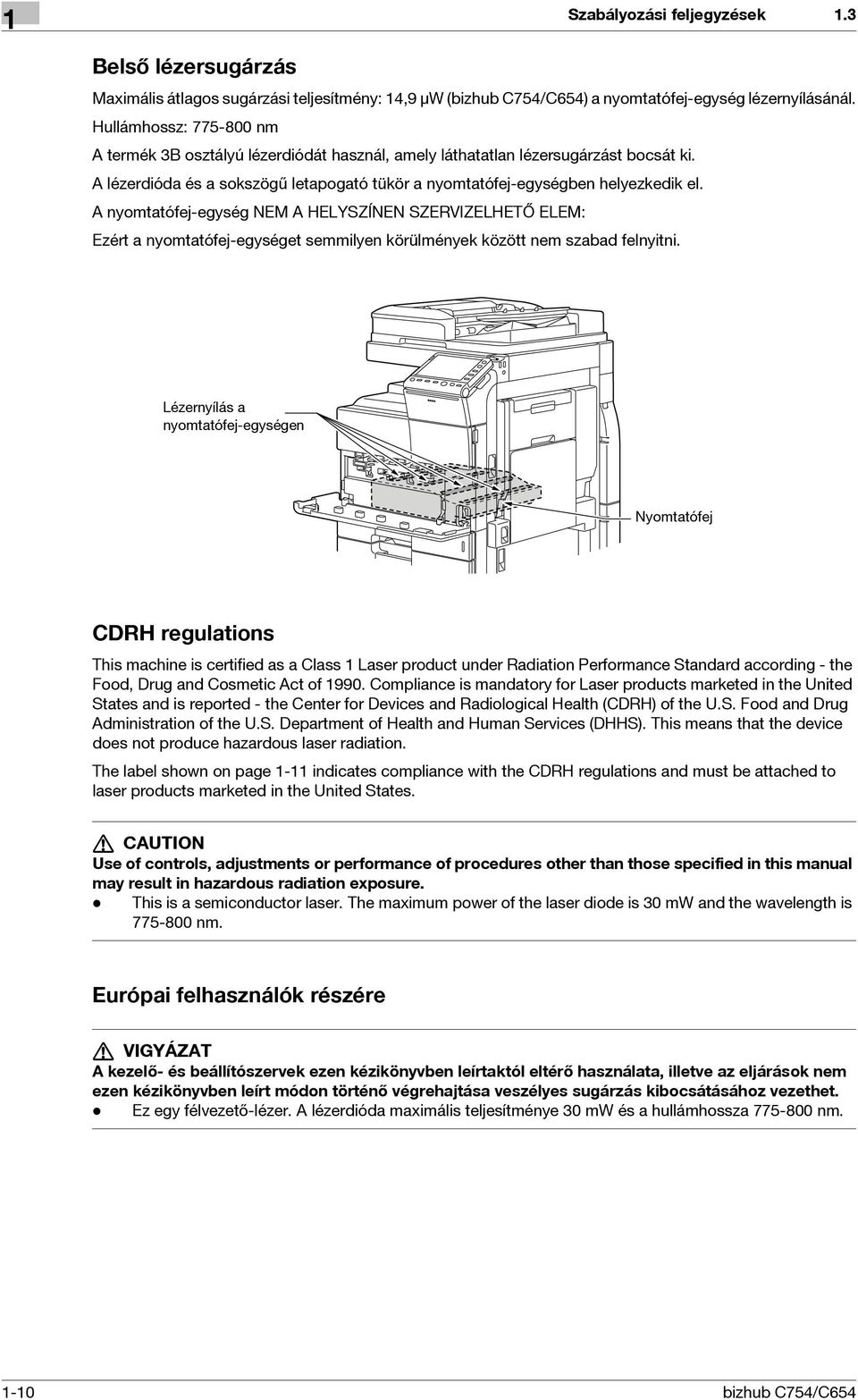

18 1 Szabályozási feljegyzések 1.3 Belső lézersugárzás Maximális átlagos sugárzási teljesítmény: 14,9 μw (bizhub C754/C654) a nyomtatófej-egység lézernyílásánál. Hullámhossz: nm A termék 3B osztályú lézerdiódát használ, amely láthatatlan lézersugárzást bocsát ki. A lézerdióda és a sokszögű letapogató tükör a nyomtatófej-egységben helyezkedik el. A nyomtatófej-egység NEM A HELYSZÍNEN SZERVIZELHETŐ ELEM: Ezért a nyomtatófej-egységet semmilyen körülmények között nem szabad felnyitni. Lézernyílás a nyomtatófej-egységen Nyomtatófej CDRH regulations This machine is certified as a Class 1 Laser product under Radiation Performance Standard according - the Food, Drug and Cosmetic Act of Compliance is mandatory for Laser products marketed in the United States and is reported - the Center for Devices and Radiological Health (CDRH) of the U.S. Food and Drug Administration of the U.S. Department of Health and Human Services (DHHS). This means that the device does not produce hazardous laser radiation. The label shown on page 1-11 indicates compliance with the CDRH regulations and must be attached to laser products marketed in the United States. 7 CAUTION Use of controls, adjustments or performance of procedures other than those specified in this manual may result in hazardous radiation exposure. - This is a semiconductor laser. The maximum power of the laser diode is 30 mw and the wavelength is nm. Európai felhasználók részére 7 VIGYÁZAT A kezelő- és beállítószervek ezen kézikönyvben leírtaktól eltérő használata, illetve az eljárások nem ezen kézikönyvben leírt módon történő végrehajtása veszélyes sugárzás kibocsátásához vezethet. - Ez egy félvezető-lézer. A lézerdióda maximális teljesítménye 30 mw és a hullámhossza nm bizhub C754/C654

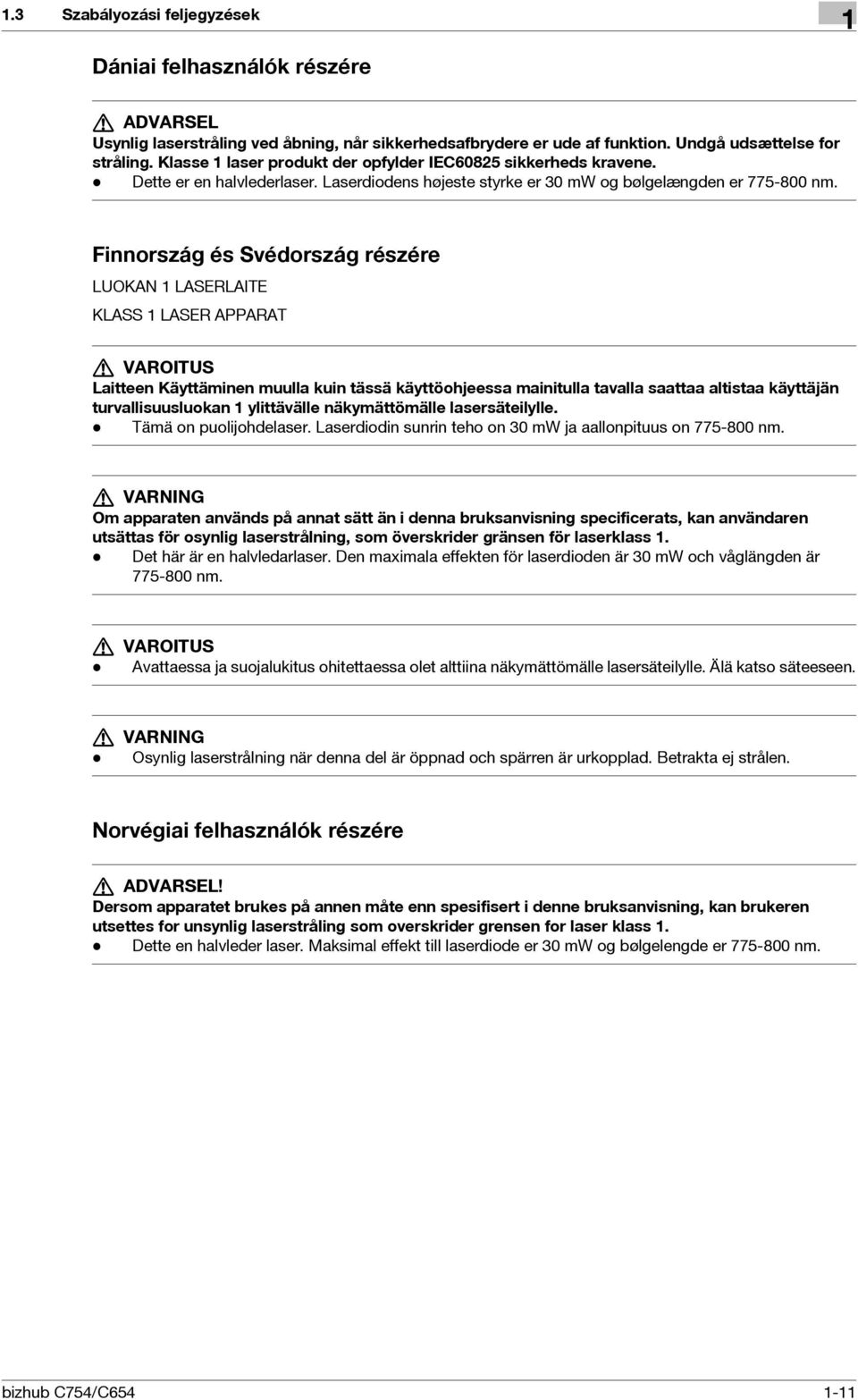

19 1.3 Szabályozási feljegyzések 1 Dániai felhasználók részére 7 ADVARSEL Usynlig laserstråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgå udsættelse for stråling. Klasse 1 laser produkt der opfylder IEC60825 sikkerheds kravene. - Dette er en halvlederlaser. Laserdiodens højeste styrke er 30 mw og bølgelængden er nm. Finnország és Svédország részére LUOKAN 1 LASERLAITE KLASS 1 LASER APPARAT 7 VAROITUS Laitteen Käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. - Tämä on puolijohdelaser. Laserdiodin sunrin teho on 30 mw ja aallonpituus on nm. 7 VARNING Om apparaten används på annat sätt än i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1. - Det här är en halvledarlaser. Den maximala effekten för laserdioden är 30 mw och våglängden är nm. 7 VAROITUS - Avattaessa ja suojalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. Älä katso säteeseen. 7 VARNING - Osynlig laserstrålning när denna del är öppnad och spärren är urkopplad. Betrakta ej strålen. Norvégiai felhasználók részére 7 ADVARSEL! Dersom apparatet brukes på annen måte enn spesifisert i denne bruksanvisning, kan brukeren utsettes for unsynlig laserstråling som overskrider grensen for laser klass 1. - Dette en halvleder laser. Maksimal effekt till laserdiode er 30 mw og bølgelengde er nm. bizhub C754/C

20 1 Szabályozási feljegyzések 1.3 Lézerbiztonsági felirat A gép külsején az alább látható lézerbiztonsági felirat található. * Csak az Egyesült Államokban. Ózon-kibocsátás A készüléket jól szellőző helyiségben helyezze el A készülék normál üzeme közben elhanyagolható mennyiségű ózon keletkezik. Gyengén szellőzött helyiségekben, a másológép hosszabb használata után, kellemetlen szag érződhet. A kényelmes, egészséges és biztonságos munkakörnyezet érdekében, ajánlott a fénymásolót egy jól szellőztetett helyiségben elhelyezni. Placer l appareil dans une pièce largement ventilée Une quantité d ozone négligable est dégagée pendant le fonctionnement de l appareil quand celui-ci est utilisé normalement. Cependant, une odeur désagréable peut être ressentie dans les pièces dont l aération est insuffisante et lorsque une utilisation prolongée de l appareil est effectuée. Pour avoir la certitude de travailler dans un environnment réunissant des conditions de confort, santé et de sécurité, il est préférable de bien aérer la pièce ou se trouve l appareil. Akusztikus zajszint (csak európai felhasználók részére) Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäss EN ISO Csak az EU tagországok részére Ez a jel ezt jelenti: Ne dobja ki ezt a terméket a háztartási hulladékkal! Az elektromos és elektronikus eszközök leselejtezés utáni megfelelő kezelésével kapcsolatban forduljon a helyi hatóságokhoz vagy a márkakereskedőinkhez. Ezen termékek újrahasznosítása hozzájárul a természet erőforrásainak megőrzéséhez és csökkenti a hulladékok nem megfelelő kezelése által a környezetre és az emberi egészségre kifejtett negatív hatásokat. Ez a termék megfelel az RoHS (2002/95/EK) előírásnak bizhub C754/C654

21 1.3 Szabályozási feljegyzések 1 Telefonkábel (csak a B osztályú előírásokat alkalmazó országok részére) Csatlakoztasson egy ferritmaggal rendelkező telefonkábelt a készülék telefoncsatlakozójához. (A kábel ferritmaggal felszerelt végén lévő moduláris dugaszt csatlakoztassa a készüléken lévő telefoncsatlakozóba.) bizhub C754/C

22 1 Figyelmeztető feliratok és címkék Figyelmeztető feliratok és címkék A készüléken az alábbi helyeken figyelmeztető feliratok és címkék kerültek elhelyezésre. Nagy körültekintéssel járjon el, hogy bizonyos műveletek végzése, pl. az elakadt papírok vagy tűzőkapcsok eltávolítása közben ne történjen baleset. MEGJEGYZÉS Ne távolítsa el a figyelmeztető címkéket és feljegyzéseket. Ha bármelyik figyelmeztető címke vagy feljegyzés szennyeződne, tisztítsa meg, hogy olvasható legyen. Ha a címkék és feljegyzések nem olvashatók vagy megsérültek, forduljon a szervizképviselethez bizhub C754/C654

23 1.5 Külön értesítés a felhasználónak Külön értesítés a felhasználónak Európa esetében A Faxkészülék az 1999/5/EK Európa Tanácsi Határozat alapján pán-európai nyilvános kapcsolású telefonhálózatra (PSTN) csatlakozó egyes terminál engedéllyel rendelkezik. Azonban, az egyes országok telefonhálózatai közötti különbségek miatt, az engedély nem feltétlenül biztosítja a megfelelő működést bármely hálózati terminál ponton. Problémák esetén elsősorban a készülék szállítójához fordulhat. bizhub C754/C

24 1 Helyszükséglet Helyszükséglet A készülék könnyű kezelése, valamint a segédanyagok egyszerű feltöltése és a részegységek egyszerű cseréje érdekében, a készülék elhelyezésénél vegye figyelembe az alábbiakban ajánlott helyszükségletet bizhub C754/C654 + FS SD ZU PI LU-204 Egység: mm bizhub C754/C654 + FS SD ZU PI LU-301 Egység: mm bizhub C754/C654 + FS SD LU-204 Egység: mm 1-16 bizhub C754/C654

25 1.6 Helyszükséglet bizhub C754/C654 + FS SD LU-301 Egység: mm bizhub C754/C654 + MK-715 Egység: mm MEGJEGYZÉS Gondoskodjon arról, hogy a készülék mögött legalább 200 mm szabad terület legyen, biztosítva a szellőzéshez szükséges légáramlást. bizhub C754/C

26 1 Üzemeltetési előírások Üzemeltetési előírások A készülék optimális teljesítményének eléréséhez tartsa be az alábbi előírásokat. Áramforrás Az áramforrás az alábbi feltételeknek kell megfeleljen. - Feszültségingadozás: Legfeljebb ± 10% (110 V/ V/ V AC) - Frekvenciaingadozás: Legfeljebb ±3 Hz (50/60 Hz-nél) Lehetőleg minél kisebb feszültség- és frekvenciaingadozású áramforrást használjon. Működési környezet A fénymásoló helyes működéséhez az alábbi környezeti feltételeket kell biztosítani. - Hőmérséklet: 10 C (50 F) 30 C (86 F) között, egy órán belül legfeljebb 10 C (50 F) ingadozással - Páratartalom: 15% és 85% között, egy órán belül legfeljebb 10% ingadozással A másolatok tárolása A másolatok tárolásánál vegye figyelembe az alábbi ajánlásokat. - A hosszú ideig megőrzendő másolatokat tartsa fényvédett helyen, hogy elkerülje az elhalványodást. - A hígítót tartalmazó ragasztók (pl. a szóróflakonos enyv) feloldhatják a másolatok festékét. - A színes másolatokon vastagabb a festékréteg, mint a fekete-fehéreken. Emiatt az összehajtott színes másolatokról a hajlításnál a festék leválhat. A készüléken tárolt adatok Merevlemezzel rendelkező készülék esetén, a készülék továbbadása vagy leselejtezése, illetve egy kölcsönzött készülék visszaadása előtt ajánlott a merevlemezen tárolt adatok teljes törlése az adat-felülírás funkció segítségével, hogy elkerülje az adatok illetéktelen kiszivárgását. Az adat-felülírás funkció részletes ismertetését a Kezelési útmutató című DVD-n találhatja. Az adatok törlése előtt forduljon a szervizképviselethez bizhub C754/C654

27 1.8 A másolás törvényi korlátozása A másolás törvényi korlátozása Bizonyos dokumentumtípusokat soha nem szabad másolni, abból a célból vagy szándékkal, hogy a másolatokat eredetiként használják fel. Az alábbi lista nem teljes, de egy útmutatást adhat a felelős másoláshoz. <Pénzügyi eszközök> - Személyi csekkek - Utazási csekkek - Pénzutalványok - Letéti igazolások - Adóslevelek és más kötelezettséggel kapcsolatos bizonylatok - Raktári bizonylatok <Jogi eredetik> - Élelmiszerjegyek - Postabélyegek (érvényes vagy érvénytelenített) - Kormányhivatalok elismervényei vagy kötelezvényei - Illetékbélyegek (érvényes vagy érvénytelenített) - Útlevelek - Bevándorlási okmányok - Gépjárművekkel kapcsolatos engedélyek és jogosítványok - Épületekkel és ingatlanokkal kapcsolatos okmányok <Általános> - Személyi igazolványok, jelvények és kitüntetések - Szerzői joggal védett termékek, a jog tulajdonosának engedélye nélkül Továbbá, minden körülmények között tilos helyi vagy külföldi bankjegyek másolása, valamint műalkotások másolása, a szerzői jogok tulajdonosának engedélye nélkül. Ha kétségei vannak egy dokumentum jellegét illetően, kérjen jogi segítséget. MEGJEGYZÉS Ez a készülék hamisítás elleni funkcióval rendelkezik, amely megakadályozza a pénzügyi eszközök illegális másolását. Köszönjük a megértését, mivel egyes, ritka esetekben ez a hamisítás ellenes funkció zajos másolatokat eredményez, illetve egyes képadatok nem tárolhatók. bizhub C754/C

28 1 A másolás törvényi korlátozása bizhub C754/C654

29 2 A készülékről

30

31 2.1 Bevezető a Kezelési útmutatóhoz 2 2 A készülékről 2.1 Bevezető a Kezelési útmutatóhoz A jelen termék kezelési útmutatóját a "Kezelési útmutató DVD" lemez tartalmazza. A [Gyors kezdési útmutatóban] és a [Gyors segítség útmutatóban] a készülék alapvető műveleteit ismertetjük, valamint megválaszoljuk a gyakran feltett kérdéseket. A készülék funkciónak, valamint azok kezelésének részletes ismertetését a "Kezelési útmutató DVD" lemezen található útmutatók tartalmazzák. [Gyors kezdési útmutató] Ebben az útmutatóban a készülék alapvető műveleteit, valamint az egyes funkciók konfigurálásához szükséges beállításokat ismertetjük. Ez egy bevezetőt nyújt a készülék használatát megkönnyítő fontos funkciók megismeréséhez. A készülék biztonságos használatához szükséges megjegyzések és óvintézkedések szintén ebben az útmutatóban találhatók. A készülék használata előtt feltétlenül olvassa el ezt a kézikönyvet. [Gyors segítség útmutató] Ebben az útmutatóban megválaszoljuk a gyakran feltett kérdéseket, valamint ismertetjük a készülék használata során elvégzendő egyszerű hibaelhárítási eljárásokat. Kezelési útmutatók Ezeket a kézikönyveket a készülék felhasználóinak szántuk, a kezdőktől a felügyelőkig. Az útmutatók a készülék kényelmes használatát, karbantartását, egyszerű hibaelhárítását valamint a beállítások elvégzését elősegítő alapvető műveletek és funkciók ismertetését tartalmazzák. Ne feledje, hogy a készülék karbantartása vagy hibaelhárítása megköveteli annak alapszintű műszaki ismeretét. A készüléken végzett karbantartást és hibaelhárítást korlátozza a kézikönyvekben ismertetett műveletekre. Bármilyen probléma esetén forduljon a szervizképviselethez. A kézikönyv címe [Kezelési útmutató: Bevezetés (Védjegy engedélyek)] [Kezelési útmutató: Hibaelhárítás] [Kezelési útmutató: Karbantartás] [Kezelési útmutató: Kezelőpanel] [Kezelési útmutató: A készülékről] [Kezelési útmutató: Nyomtatási műveletek] [Kezelési útmutató: Szkennelési műveletek] Áttekintés Ez a kézikönyv a készülék be- és kikapcsolását, valamint az eredeti és a papír betöltését ismerteti. E mellett a védjegyeket és az engedélyeket is tartalmazza. Ez a kézikönyv a készülék használata során elvégezhető egyszerű hibaelhárítási műveleteket ismerteti. Ez a kézikönyv a kellékanyagok cseréjét, valamint a készülék tisztítását ismerteti. Ez a kézikönyv a kezelőpanel használatát, valamint az érintőmezős kijelzőn megjelenő képernyőket ismerteti. Ez a kézikönyv a készülék részegységei, valamint az opciós egységek nevét és műszaki jellemzőit tartalmazza. Ez a kézikönyv a nyomtatással kapcsolatos műveleteket ismerteti, az illesztőprogram telepítésétől az egyszerű és a speciális műveletek elvégzéséig. Ez a kézikönyv a szkennelt adatok átviteléhez kapcsolódó műveleteket és a szükséges előkészületeket ismerteti. Ezzel a funkcióval beolvasható és digitális adatokká alakítható egy papír alapú dokumentum, és ezek az adatok egy kijelölt számítógépre vagy kiszolgálóra továbbíthatók. bizhub C754/C

32 2 Bevezető a Kezelési útmutatóhoz 2.1 A kézikönyv címe [Kezelési útmutató: Fax műveletek] [Kezelési útmutató: Hálózati fax műveletek] [Kezelési útmutató: PC-FAX műveletek] [Kezelési útmutató: Másolási műveletek] [Kezelési útmutató: Fiók műveletek] [Kezelési útmutató: Hozzáférés] [Kezelési útmutató: Web Management Tool] [Kezelési útmutató: Különleges műveletek] Áttekintés Ez a kézikönyv a faxoláshoz kapcsolódó műveleteket és a szükséges előkészületeket ismerteti. Ez a kézikönyv a hálózati csatlakozáson keresztül végzett faxoláshoz kapcsolódó műveleteket és a szükséges előkészületeket ismerteti. Ez a funkció lehetőséget biztosít a faxok telefonvonalinál alacsonyabb költséggel történő küldésére. Ez a kézikönyv a PC-FAX műveleteket és a szükséges előkészületeket ismerteti. Ez a funkció lehetőséget biztosít a számítógépen létrehozott adatok faxon történő továbbítására, anélkül, hogy papírra kellene azokat nyomtatni. Ez a kézikönyv a másolási műveleteket ismerteti. Ez a kézikönyv egy papír alapú dokumentum beolvasását, annak digitális adatokká történő átalakítását, az adatoknak a készüléken történő tárolását, valamint a tárolt digitális adatok nyomtatását és továbbítását ismerteti. Ez a kézikönyv a készülék egyszerű, az igényeknek megfelelő használatához szükséges beállításokat ismerteti, mint például az érintőmezős kijelzőn megjelenő karakterek nagyítása, vagy a figyelmeztető hangjelzések hangerejének beállítása. Ez a kézikönyv a készülék kezdeti beállításainak egy webböngészőprogramok keresztül történő elvégzését ismerteti. Ez a kézikönyv a készülék további funkcióinak használatát ismerteti, mint például a webböngészés a kezelőpanelen vagy a kereshető PDF funkció. 2-4 bizhub C754/C654

33 2.2 A készülékről A készülékről Opciós részegységek A készülékhez számos kiegészítő egység csatlakoztatható, az adott irodai környezet igényeinek megfelelően. Sz. Név Leírás 1 Géptest A lapolvasó szakasz az eredeti szkennelését, a nyomtató szakasz pedig a képadatok nyomtatását végzi. 2 AU-102 hitelesítő eszköz (biometrikus típus) 3 AU-201 hitelesítő eszköz (IC-kártyás típus) Tartóként a WT-506 munkaasztal vagy a WT-509 munkaasztal szükséges. Tartóként a WT-506 munkaasztal vagy a WT-509 munkaasztal szükséges. 4 WT-509 munkaasztal Lehetőséget biztosít a kezelőpanel beállítására. Hitelesítő eszköz felszerelésére is használható. 5 WT-506 munkaasztal Helyet biztosít az eredetik vagy más anyagok ideiglenes tárolására. Hitelesítő eszköz felszerelésére is használható. 6 OT-503 kiadó tálca Összegyűjti a nyomtatott lapokat. 7 KH-102 billentyűzet tartó Külső billentyűzet használatához szerelje fel ezt a tartót. 8 MK-715 szerelőkészlet Plakátpapírra történő nyomtatáshoz használható. 9 LU-301 nagy kapacitású egység 10 LU-204 nagy kapacitású egység Lehetőséget biztosít akár 3000 lap 8-1/2 e 11 (A4) formátumú papír betöltésére. Lehetőséget biztosít akár 2500 lap SRA3 vagy 11 e 17 (A3) formátumú papír betöltésére. bizhub C754/C

34 2 A készülékről 2.2 Sz. Név Leírás 11 IC-414 képvezérlő 1.0 ver. Beépített képvezérlő. Ezen egység felszerelése jobb minőségű nyomtatást eredményez. 12 FS-534 másolatkezelő Szettekbe vagy csoportokba rendezi, illetve összetűzi a kiadott lapokat, igény szerint. 13 SD-511 gerincfűző Könyvkötő/hajtogató funkcióval egészíti ki az FS-534 másolatkezelőt. 14 PK-520 lyukasztókészlet Lyukasztó funkcióval egészíti ki az FS-534 másolatkezelőt. 15 SD-512 gerincfűző Könyvkötő/hajtogató funkcióval egészíti ki az FS-535 másolatkezelőt. 16 FS-535 másolatkezelő Szettekbe vagy csoportokba rendezi, illetve összetűzi a kiadott lapokat, igény szerint. 17 PK-521 lyukasztókészlet Lyukasztó funkcióval egészíti ki az FS-535 másolatkezelőt. 18 PI-505 lap beszúró Borítólapot ad a másolt vagy nyomtatott lapokhoz. 19 JS-602 feladatrendező Kiadja a nyomtatott lapokat. 20 ZU-606 Z-hajtogató egység Z-hajtogató és lyukasztó funkcióval egészíti ki az FS-535 másolatkezelőt. 2-6 bizhub C754/C654

35 2.2 A készülékről A részegységek neve (Többfunkciós készülék) Előlap Sz. Név Leírás 1 Kezelőpanel A panelen lévő érintőmezős kijelzőt és a gombokat használhatja a készülék kezeléséhez. 2 Eredeti tálca Helyezze be az eredeti dokumentumot. 3 Ceruza Az érintőmezős kijelző kezeléséhez használhatja. 4 Kézitálca Egyedi méretű papír vagy speciális papír betöltéséhez használhatja. 5 Papírtálca Szabványos formátumú papír betöltéséhez használhatja. 6 Adatjelző Kék színnel villog, amíg a készülék egy feladatot fogad. Kék színnel világít, ha egy feladat a várakozási sorban van. 7 Állapotjelző (Nyomtatás jelző) Nyomtatás alatt fehér színnel villog. 8 Állapotjelző (Figyelmeztetés vagy leállás jelző) Narancs színű villogással jelzi egy figyelmeztetés megjelenését. Narancs színnel világít, ha a készülék egy hiba miatt leáll. bizhub C754/C

36 2 A készülékről 2.2 Hátoldal Az ábrán egy fűtőegységgel és opciós faxkészlettel felszerelt géptest látható. A tápkábel formája az értékesítési területtől függően eltérő lehet. A fűtőegység egyes értékesítési területeken opcióként biztosított Sz. Név 1 Tápkábel 2 Nedvességmentesítő fűtőegység tápkapcsolója 3 Hálózati csatlakozó (10Base-T/100Base-TX/1000Base-T) 4 USB port (B típus) USB2.0/1.1 5 USB port (A típus) USB2.0/1.1 6 Telefonkészülék csatlakozó aljzat (TEL PORT1/2) 7 Telefonvonal csatlakozó aljzat 1 (LINE PORT 1) 8 RS-232C port 9 Telefonvonal csatlakozó aljzat 2 (LINE PORT 2) d Hivatkozás Részletes ismertetését lásd a Kezelési útmutató DVD-lemezen. 2-8 bizhub C754/C654

37 2.2 A készülékről A részegységek neve (opciós egységek) Ebben a részben a készülékre felszerelhető egyes elkülönülő opciós egységek elnevezését ismertetjük. FS-535 másolatkezelő, SD-512 gerincfűző, PK-521 lyukasztókészlet Sz. Név 1 Kiadó tálca 2 Lyukasztókészlet 3 Lyukasztási hulladéktartály 4 Tűzőkapocs-tár 5 Gerincfűző bizhub C754/C

38 2 A készülékről Sz. Név 1 Tűzőkapocs-tár 2 Hajtogató kiadó tálca 2-10 bizhub C754/C654

39 2.2 A készülékről 2 JS-602 feladatrendező 1 Sz. Név 1 Kiadó tálca bizhub C754/C

40 2 A készülékről 2.2 ZU-606 Z-hajtogató egység 1 2 Sz. Név 1 Z-hajtogató/szállító egység 2 Lyukasztási hulladéktartály 2-12 bizhub C754/C654

41 2.2 A készülékről 2 PI-505 lap beszúró Sz. Név 1 Alsó tálca 2 Felső tálca 3 Kezelőpanel d Hivatkozás A kezelőpanel használatának részletes ismertetését lásd a Kezelési útmutató DVD-lemezen. bizhub C754/C

42 2 A készülékről FS-534 másolatkezelő/sd-511 gerincfűző/pk-520 lyukasztókészlet Sz. Név 1 Kiadó tálca 2 Tűzőkapocs-tár 3 Lyukasztási hulladéktartály 4 Gerincfűző 2-14 bizhub C754/C654

43 2.2 A készülékről Sz. Név 1 Lyukasztókészlet 2 Tűzőkapocs-tár 3 Hajtogató kiadó tálca bizhub C754/C

44 2 A készülékről 2.2 LU-301/LU-204 nagy kapacitású egység d Hivatkozás Részletes ismertetését lásd a Kezelési útmutató DVD-lemezen bizhub C754/C654

45 2.3 Tápellátás Tápellátás A készüléken két tápkapcsoló található: a kezelőpanelen lévő tápkapcsoló gomb és a géptesten lévő főkapcsoló. Rendes körülmények között a kezelőpanelen lévő tápkapcsoló gombot használja. A főkapcsolót a készülék újraindítására használja A készülék ki- és bekapcsolása Csak akkor kapcsolja ki- és be a készüléket, amikor szükséges, például a felügyeleti beállítások módosítása, vagy egy áramkimaradás után. Újraindítás 1 Nyissa ki az elülső ajtót és kapcsolja ki a főkapcsolót. 2 Kapcsolja be a főkapcsolót. MEGJEGYZÉS A készülék újraindításához kapcsolja ki a főkapcsolót, majd legalább 10 másodpercnyi várakozás után kapcsolja ismét be. bizhub C754/C

46 2 Tápellátás A tápkapcsoló gomb használata Ha hosszabb ideig nem használja a készüléket, például a munkaidő végén, a tápkapcsoló gomb lenyomásával energiatakarékos módba állíthatja a készüléket. A tápkapcsoló gomb lenyomásának módjától függően a készülék a következő különböző üzemmódokba áll. Ha működés közben lenyomja a tápkapcsoló gombot, a készülék Kiegészítő tápkapcsoló KI módba áll. A tápkapcsoló gombot lenyomva tartva a készülék ErP automata kikapcsolás KI módba áll. Mindkét esetben, a tápkapcsoló gomb ismételt lenyomásával újra bekapcsolja a készüléket. A készülék állapota Kikapcsolás Kiegészítő tápkapcsoló KI Tápkapcsoló be ErP automata kikapcsolás KI Leírás A kiegészítő tápkapcsoló kikapcsolt állapotában a készülék fogadhat adatokat vagy faxokat, azonban nem szkennel és nem nyomtat eredetiket. A kikapcsolt állapotban fogadott adatok vagy faxok a kiegészítő tápkapcsoló bekapcsolása után kerülnek nyomtatásra. A gomb jelzőlámpája narancs színnel világít. A készülék készenléti módba áll, amelyben alacsonyabb az energiafogyasztás, mint a kiegészítő tápkapcsoló kikapcsolt állapotában. ErP automata kikapcsolás KI módban a készülék nem fogad adatokat és faxokat, valamint nem szkennel és nem nyomtat. A gomb jelzőlámpája narancs színnel villog. A gomb jelzőlámpája kék színnel világít. A készülék az érintőmezős kijelző vagy a kezelőpanel bármelyik gombjának lenyomására azonnal bekapcsol, még a kezelőpanel kikapcsolt állapotában is bizhub C754/C654

47 2.3 Tápellátás Energiatakarékos funkció Ha egy megadott ideig (alapbeállításként 15 percig) nem végez semmilyen műveletet a készüléken, az érintőmezős kijelző kikapcsol és a készülék automatikusan az energiatakarékos módba áll. Amíg a készülék energiatakarékos módban van, a tápkapcsoló gomb jelzőlámpája kék színnel villog. Az érintőmezős kijelző vagy a kezelőpanel bármely gombjának lenyomása után a készülék visszaáll normál módba. Két energiatakarékos mód áll rendelkezésre: az alacsony fogyasztású mód és a hibernálás mód. A hibernálás mód jelentősebb mértékű energia megtakarítását biztosítja, mint az alacsony fogyasztású mód. Azonban a normál módba való visszaálláshoz szükséges idő hosszabb lehet, mint az alacsony fogyasztású mód esetén. d Hivatkozás Az egyes módokba való beálláshoz szükséges időt a Felügyeleti beállításokban módosíthatja. Részletes ismertetését lásd a Kezelési útmutató DVD-lemezen. Kézi átállás energiatakarékos módba Az alacsony fogyasztású vagy hibernálás módba álláshoz, mielőtt a készülék energiatakarékos módba állna, módosítsa a Tápkapcsoló gomb beállítását a Kezelőpanelen [Energiatakarékos] értékre. Koppintson a [Segédprogram] gombra, majd válassza ki a [Felügyeleti beállítás] - [Rendszer beállítás] - [Tápegység/Energiatak. mód beáll.] - [Kapcsológomb beáll.] funkciót. Az alapértelmezett felügyeleti jelszóval kapcsolatos információkat a [Gyors segítség útmutatóban] találhatja. 1 2 A beállítás módosítása után a készülék a tápkapcsoló gomb lenyomásának módjától függően az alábbiak szerint váltja az energiatakarékos módot. - A tápkapcsoló gomb megnyomása A készülék energiatakarékos módba (alacsony fogyasztású vagy hibernálás módba) áll. Az érintőmezős kijelző vagy a kezelőpanel bármely gombjának lenyomása után a készülék visszaáll normál módba. - A tápkapcsoló gomb lenyomva tartása A készülék Kiegészítő tápkapcsoló KI módba áll. A tápkapcsoló gomb lenyomására visszaáll normál módba. d Hivatkozás Részletes ismertetését lásd a Kezelési útmutató DVD-lemezen. bizhub C754/C

48 2 Kezelőpanel Kezelőpanel A készülék egy elcsúsztatható kezelőpanellel rendelkezik. Az alapvető műveletekhez szükséges billentyűk a panel elülső, a beállítások és a regisztráció során használt billentyűk pedig a hátsó részén találhatók A részek neve Sz. Név Leírás 1 Érintőmezős kijelző Különféle képernyőket és üzeneteket jelenít meg. A beállításokat az érintőmezős kijelzőt közvetlenül megérintve végezheti el. 2 Menü Ezt a gombot lenyomva, megjelenik a főmenü. 3 Segítség Ezt a gombot lenyomva, megjelenik a Súgó menü. Megjelenítheti a képernyőn a funkciók és kezelési műveletek leírását. 4 Belépés Ha a felhasználó hitelesítés vagy számlakövetés beállítások alkalmazásra kerültek, a felhasználónév és a jelszó (felhasználó hitelesítés esetén), illetve a számlanév és jelszó (számlakövetés esetén) beadása után nyomja meg ezt a gombot a készülék használatához. A kívánt művelet befejezése után a gomb ismételt lenyomásával fejezze be a készülék használatát. 5 Megszakít Ezt megnyomva a gép megszakítás üzemmódba vált át. Megszakítás módban a gomb jelzője kék színnel világít. A Megszakítás módból a Megszakít gomb ismételt megnyomásával lehet kilépni. 6 Előnézet Nyomja meg ezt a gombot, ha nagyszámú másolat kinyomtatása előtt ellenőrzés céljából egy egyszerű levonatot akar kinyomtatni. Az érintőmezős kijelzőn is megjeleníthet egy nyomtatási képet a pillanatnyi beállítások használatával. 7 Törlés Nyomja meg ezt a gombot a kezelőpanelen elvégzett összes beállítás alaphelyzetbe állításához, a regisztráltak kivételével. 8 Stop Nyomja meg ezt a gombot egy aktív másolási, szkennelési vagy nyomtatási feladat ideiglenes leállításához. 9 Start Lenyomásával elindítja a másolási, szkennelési vagy fax műveletet bizhub C754/C654

49 2.4 Kezelőpanel 2 Sz. Név Leírás 10 Regiszter gomb Nyomja meg az egyes gombokat az érintőmezős kijelző átváltásához Regiszter gombhoz hozzárendelt funkcióra. 1 (Szkenner/Fax): A szkennelés/fax funkcióra vált. 2 (Másolás): A másolás funkcióra vált. 10Billentyűzet (10 gombos billentyűzet): Megjeleníti a számbillentyűket az érintőmezős kijelzőn. A Regiszter gombhoz bármelyik funkció hozzárendelhető a Felügyeleti beállításokban, amely egyszerűsítheti a készülék használatát. 11 Tápkapcsoló Be- vagy kikapcsolja a készüléket. Bekapcsolt készülék mellett a gomb jelzőlámpája kék színnel világít vagy villog, kikapcsolt készüléken pedig narancs színnel világít. A Felügyeleti beállításokban a Tápkapcsoló gombhoz hozzárendelheti a kézi átváltást az energiatakarékos módba. Részletesen, lásd oldalon. 12 Állapotjelző (Figyelmeztetés vagy leállás jelző) Narancs színű villogással jelzi egy figyelmeztetés megjelenését. Narancs színnel világit, ha a készülék egy hiba miatt leáll. Elcsúsztatott panellel Sz. Név Leírás 1 Nagyítás Belép a nagyított kijelző módba. 2 Számgombok Ezen gombok használatával írhat be számszerű értékeket, mint a példányszám, a nagyítási tényező vagy a faxszám. 3 C Ezen gomb lenyomásával törölhet egy, a számbillentyűkön beírt számszerű értéket, mint a példányszám, a nagyítási tényező vagy a méret. bizhub C754/C
