Gyors útmutató (Másolási/Nyomtatási/Fax/Szkennelési)

Átírás

1 Gyors útmutató (Másolási/Nyomtatási/Fax/Szkennelési)

2

3 Tartalomjegyzék 1 Bevezetés 1.1 Energy Star Biztonsági információ Szabályozási feljegyzések Figyelmezető feliratok és címkék Külön értesítés a felhasználónak Helyszükséglet Üzemeltetési előírások A másolás törvényi korlátozása A kézikönyvben használt jelölések magyarázata Bevezető a kezelési útmutatókhoz Rendelkezésre álló lehetőségek Kezelőpanel A készülék be- és kikapcsolása Papír betöltése Papírelakadás elhárítása Kellékanyagok cseréje Opciók Alapműveletek 2.1 Egyszerű másolás Alapfokú nyomtatás Alapfokú fax műveletek Alapfokú szkennelés Hasznos másolási műveletek 3.1 Papírhasználat csökkentése másolás alatt Nagyított/kicsinyített másolatok készítése eltérő méretű papírra Másolás borítékokra Gyakran használt funkciók egyszerű előhívása A nyomtatások számának ellenőrzése Az energiafogyasztás csökkentése Hasznos nyomtatási műveletek 4.1 A papír kiválasztása A nyomtatás felügyelete és korlátozása Papírhasználat csökkentése nyomtatás alatt A nyomtatás helyének beállítása Szövegek és képek hozzáadása nyomtatás közben A képminőség beállítása A nyomtató betűkészleteinek használata Hasznos fax műveletek 5.1 A gyakran használt faxszámok regisztrálása Az elvégzett faxműveletek ellenőrzése Egyidejű küldés több címzett részére Regisztrált forrásinformációk kiválasztása A küldésre kerülő eredetik szkennelése bizhub C200 Tartalomjegyzék-1

4 5.6 Dokumentumok küldése a címzett utasítására A kommunikációs költségek csökkentése A kommunikációs költségek csökkentése (az Internet/Intranet használatával) Eredetik küldése üzenetben A nyomtatási költségek csökkentése Bizalmas dokumentumok küldése A fogadott adatok továbbítása Adatok faxolása közvetlenül egy számítógépről Gyorshívó címzettek regisztrálása egy számítógépről Hasznos hálózati szkennelési műveletek 6.1 Gyakran használt rendeltetési helyek regisztrálása Finom szöveg és tiszta képek küldése Küldés a kiválasztott szín és fájltípus beállításokkal Küldés a háttér színének beállításával Küldés több címzett részére Dokumentumok küldése üzenetben Az elküldött elemek ellenőrzése Hibakeresés 8 A Felhasználói beállítások paraméterei 8.1 A Felhasználói beállítások képernyő előhívása Megadható beállítások Függelék 9.1 Védjegyek és szerzői jogok Szoftver licencszerződés Tárgymutató Tartalomjegyzék-2 bizhub C200

5 1 Bevezetés

6

7 Bevezetés 1 1 Bevezetés Ez a Gyors útmutató Másolási/Nyomtatási/Fax/Szkennelési műveletek könnyen érthető ábrák segítségével ismerteti a leggyakrabban használt funkciók kezelését. Ebből a kézikönyvből szerezhet jártasságot a gép által kínált számos hasznos funkció használatához. A funkciók részletes ismertetését a géppel együtt kapott szoftver DVD-lemezen található kezelési útmutatókban találhatja. A készülék biztonságos és szakszerű üzemeltetéséhez a használat előtt olvassa el a jelen kézikönyv o. 1-4 található biztonsági tájékoztatót. A védjegyek és a szellemi tulajdonjogok ismertetését ezen kézikönyv o. 9-3 találhatja. Ezenfelül ebben a kézikönyvben az alábbi információk találhatók. A készülék használata előtt feltétlenül olvassa el a kézikönyvet. - A gép biztonságos használatának szabályai - A termék biztonságával kapcsolatos információk - Óvintézkedések a gép használata esetén A kézikönyvben található ábrák bizonyos mértékben eltérhetnek a készüléken látottaktól. 1.1 Energy Star Mint egy ENERGY STAR partner, ezt a készüléket úgy terveztük, hogy megfeleljen az ENERGY STAR hatékony energiafelhasználást megcélzó előírásainak. Mit jelent az, hogy ENERGY STAR termék? Egy ENERGY STAR termék rendelkezik egy olyan speciális tulajdonsággal, amely lehetővé teszi, hogy egy adott idejű nyugalmi időszak után a termék automatikusan "energiatakarékos" állapotba kapcsoljon át. Egy ENERGY STAR termék sokkal hatékonyabban használja fel az energiát, így jelentős megtakarítást eredményez a közüzemi számláin, valamint óvja a természetes környezetet. bizhub C

8 1 Bevezetés 1.2 Biztonsági információ Ez a rész részletes útmutatást tartalmaz a készülék használatára és a karbantartására vonatkozóan. Ahhoz, hogy a gépet teljes értékűen használhassa, valamennyi kezelő figyelmesen el kell olvassa és kövesse a kézikönyv útmutatásait. Kérem, olvassa el az alábbi részt, mielőtt a készüléket feszültség alá helyezi. Itt fontos, a kezelő biztonságára, valamint a készülék meghibásodásának megelőzésére vonatkozó információkat talál. Kérjük, tartsa ezt a kézikönyvet a keze ügyében, a készülék közelében. Ügyeljen arra, hogy a jelen kézikönyv valamennyi szakaszában ismertetett elővigyázatossági szabályok betartásra kerüljenek. 2 Megjegyzés Néhány esetben a készülék ebben a fejezetben felsorolt részei eltérhetnek a megvásárolt készülékétől. Figyelmeztető jelzések A figyelmeztető címkéken, illetve a jelen kézikönyvben az alábbi szimbólumok jelzik a biztonsági figyelmeztetések szintjét. 7 FIGYELMEZTETÉS Ezen figyelmeztetések figyelmen kívül hagyása végzetes vagy súlyos balesetet okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. 7 VIGYÁZAT Ezen figyelmeztetések figyelmen kívül hagyása balesetet vagy anyagi kárt okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. A szimbólumok értelmezése Szimbólum Jelentés Példa Jelentés A háromszög azt a veszélyhelyzetet jelzi, amelynek elhárítása érdekében óvintézkedéseket kell tenni. Az átlós vonal egy tiltott műveletet jelez. A kitöltött kör művelet elvégzésére szólít fel. Ez a jel az égési sérülés veszélyére figyelmeztet. Ez a jel a készülék szétszerelését tiltja meg. Ez arra figyelmeztet, hogy ki kell húzni a készülék csatlakozó dugóját. Szétszerelés és módosítás 7 FIGYELMEZTETÉS Ezen figyelmeztetések figyelmen kívül hagyása végzetes vagy súlyos balesetet okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. FIGYELMEZTETÉS Ne kísérletezzen azoknak a burkolatoknak és paneleknek leszerelésével, amelyek a termékhez vannak rögzítve. Egyes termékekben nagyfeszültségű részek vannak, vagy lézersugár-forrás található, amelyek áramütést vagy vakságot okozhatnak. Szimbólum Ne módosítsa ezt a terméket, mert tüzet, áramütést vagy műszaki meghibásodást okozhat. Amennyiben a berendezés lézersugarat használ, a lézersugár vakságot okozhat. 1-4 bizhub C200

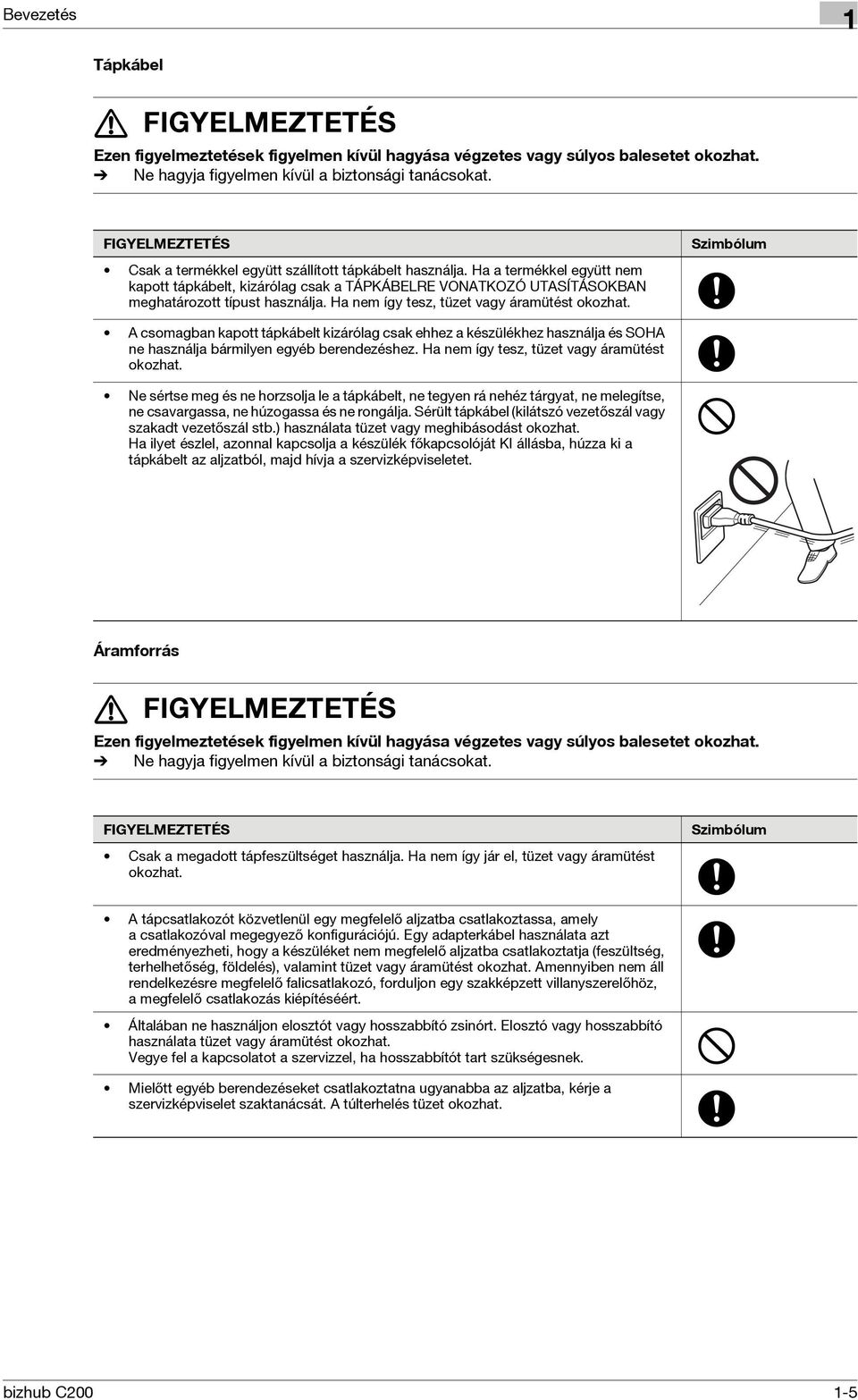

9 Bevezetés 1 Tápkábel 7 FIGYELMEZTETÉS Ezen figyelmeztetések figyelmen kívül hagyása végzetes vagy súlyos balesetet okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. FIGYELMEZTETÉS Csak a termékkel együtt szállított tápkábelt használja. Ha a termékkel együtt nem kapott tápkábelt, kizárólag csak a TÁPKÁBELRE VONATKOZÓ UTASÍTÁSOKBAN meghatározott típust használja. Ha nem így tesz, tüzet vagy áramütést okozhat. Szimbólum A csomagban kapott tápkábelt kizárólag csak ehhez a készülékhez használja és SOHA ne használja bármilyen egyéb berendezéshez. Ha nem így tesz, tüzet vagy áramütést okozhat. Ne sértse meg és ne horzsolja le a tápkábelt, ne tegyen rá nehéz tárgyat, ne melegítse, ne csavargassa, ne húzogassa és ne rongálja. Sérült tápkábel (kilátszó vezetőszál vagy szakadt vezetőszál stb.) használata tüzet vagy meghibásodást okozhat. Ha ilyet észlel, azonnal kapcsolja a készülék főkapcsolóját KI állásba, húzza ki a tápkábelt az aljzatból, majd hívja a szervizképviseletet. Áramforrás 7 FIGYELMEZTETÉS Ezen figyelmeztetések figyelmen kívül hagyása végzetes vagy súlyos balesetet okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. FIGYELMEZTETÉS Csak a megadott tápfeszültséget használja. Ha nem így jár el, tüzet vagy áramütést okozhat. Szimbólum A tápcsatlakozót közvetlenül egy megfelelő aljzatba csatlakoztassa, amely a csatlakozóval megegyező konfigurációjú. Egy adapterkábel használata azt eredményezheti, hogy a készüléket nem megfelelő aljzatba csatlakoztatja (feszültség, terhelhetőség, földelés), valamint tüzet vagy áramütést okozhat. Amennyiben nem áll rendelkezésre megfelelő falicsatlakozó, forduljon egy szakképzett villanyszerelőhöz, amegfelelő csatlakozás kiépítéséért. Általában ne használjon elosztót vagy hosszabbító zsinórt. Elosztó vagy hosszabbító használata tüzet vagy áramütést okozhat. Vegye fel a kapcsolatot a szervizzel, ha hosszabbítót tart szükségesnek. Mielőtt egyéb berendezéseket csatlakoztatna ugyanabba az aljzatba, kérje a szervizképviselet szaktanácsát. A túlterhelés tüzet okozhat. bizhub C

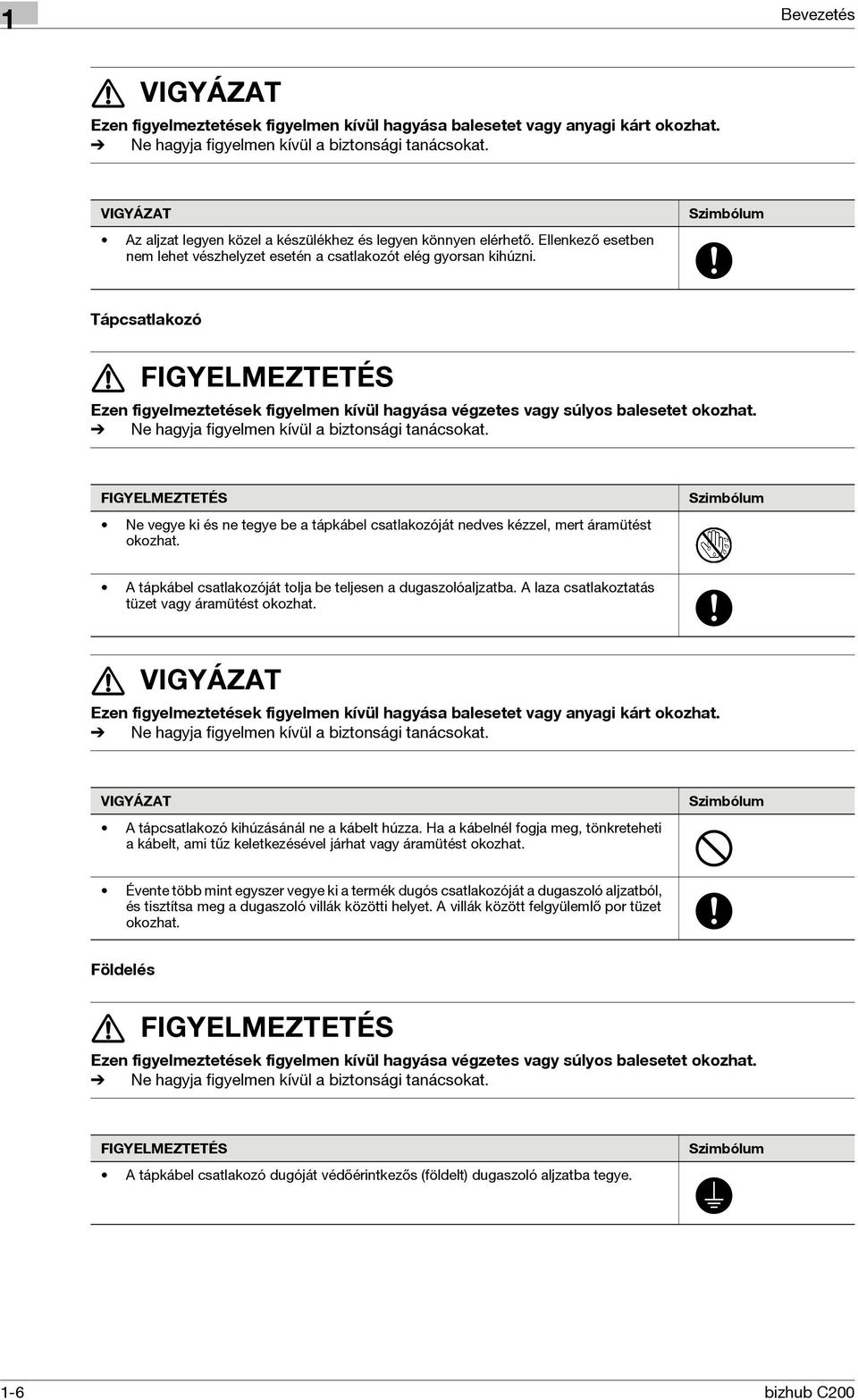

10 1 Bevezetés 7 VIGYÁZAT Ezen figyelmeztetések figyelmen kívül hagyása balesetet vagy anyagi kárt okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. VIGYÁZAT Az aljzat legyen közel a készülékhez és legyen könnyen elérhető. Ellenkező esetben nem lehet vészhelyzet esetén a csatlakozót elég gyorsan kihúzni. Szimbólum Tápcsatlakozó 7 FIGYELMEZTETÉS Ezen figyelmeztetések figyelmen kívül hagyása végzetes vagy súlyos balesetet okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. FIGYELMEZTETÉS Ne vegye ki és ne tegye be a tápkábel csatlakozóját nedves kézzel, mert áramütést okozhat. Szimbólum A tápkábel csatlakozóját tolja be teljesen a dugaszolóaljzatba. A laza csatlakoztatás tüzet vagy áramütést okozhat. 7 VIGYÁZAT Ezen figyelmeztetések figyelmen kívül hagyása balesetet vagy anyagi kárt okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. VIGYÁZAT A tápcsatlakozó kihúzásánál ne a kábelt húzza. Ha a kábelnél fogja meg, tönkreteheti a kábelt, ami tűz keletkezésével járhat vagy áramütést okozhat. Szimbólum Évente több mint egyszer vegye ki a termék dugós csatlakozóját a dugaszoló aljzatból, és tisztítsa meg a dugaszoló villák közötti helyet. A villák között felgyülemlő por tüzet okozhat. Földelés 7 FIGYELMEZTETÉS Ezen figyelmeztetések figyelmen kívül hagyása végzetes vagy súlyos balesetet okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. FIGYELMEZTETÉS A tápkábel csatlakozó dugóját védőérintkezős (földelt) dugaszoló aljzatba tegye. Szimbólum 1-6 bizhub C200

11 Bevezetés 1 Telepítés 7 FIGYELMEZTETÉS Ezen figyelmeztetések figyelmen kívül hagyása végzetes vagy súlyos balesetet okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. FIGYELMEZTETÉS Ne tegyen virágvázát vagy más vizet tartalmazó edényt, fémkapcsokat vagy más apró fémtárgyakat erre a termékre. A készülék belsejébe fröccsent víz vagy az oda beesett fémtárgyak tüzet, áramütést vagy meghibásodást okozhatnak. Ha víz, valamilyen fémtárgy vagy hasonló idegen test kerül a készülék belsejébe, azonnal kapcsolja a főkapcsolót KI állásba, húzza ki a tápcsatlakozót az aljzatból, majd értesítse a szervizképviseletet. Szimbólum 7 VIGYÁZAT Ezen figyelmeztetések figyelmen kívül hagyása balesetet vagy anyagi kárt okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. VIGYÁZAT Ezen termék üzembe helyezése után gondoskodjon biztonságos elhelyezéséről. Ha a termék elmozdul vagy leesik, személyi sérülést okozhat. Szimbólum Ne helyezze a készüléket poros környezetbe, vagy olyan helyre, ahol magas nedvességtartalomnak, koromnak vagy gőznek van kitéve, közel konyhaasztalhoz, fürdőhöz vagy párásító berendezéshez. Tüzet, áramütést vagy műszaki meghibásodást okozhat. Ne tegye ezt a terméket instabil vagy billegő munkaasztalra, vagy rezgéseknek és rázkódásnak kitett helyre. Lecsúszhat vagy leeshet, személyi sérülést vagy mechanikai meghibásodást okozhat. Ne tömje el ennek a terméknek a szellőzőnyílásait. A meleg felgyülemlik a termék belsejében, ami tüzet vagy hibás működést okozhat. Ne használjon éghető anyagot tartalmazó szóróflakont, folyadékot vagy gázt ezen termék közelében, mert tüzet okozhat. Szellőzés 7 VIGYÁZAT Ezen figyelmeztetések figyelmen kívül hagyása balesetet vagy anyagi kárt okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. VIGYÁZAT Mindig jól átszellőzött helyen használja a terméket. A termék gyengén szellőzött helyen történő, hosszú idejű működtetése egészségi károsodást okozhat. Szellőztesse a helyiséget szabályos időközökben. Szimbólum bizhub C

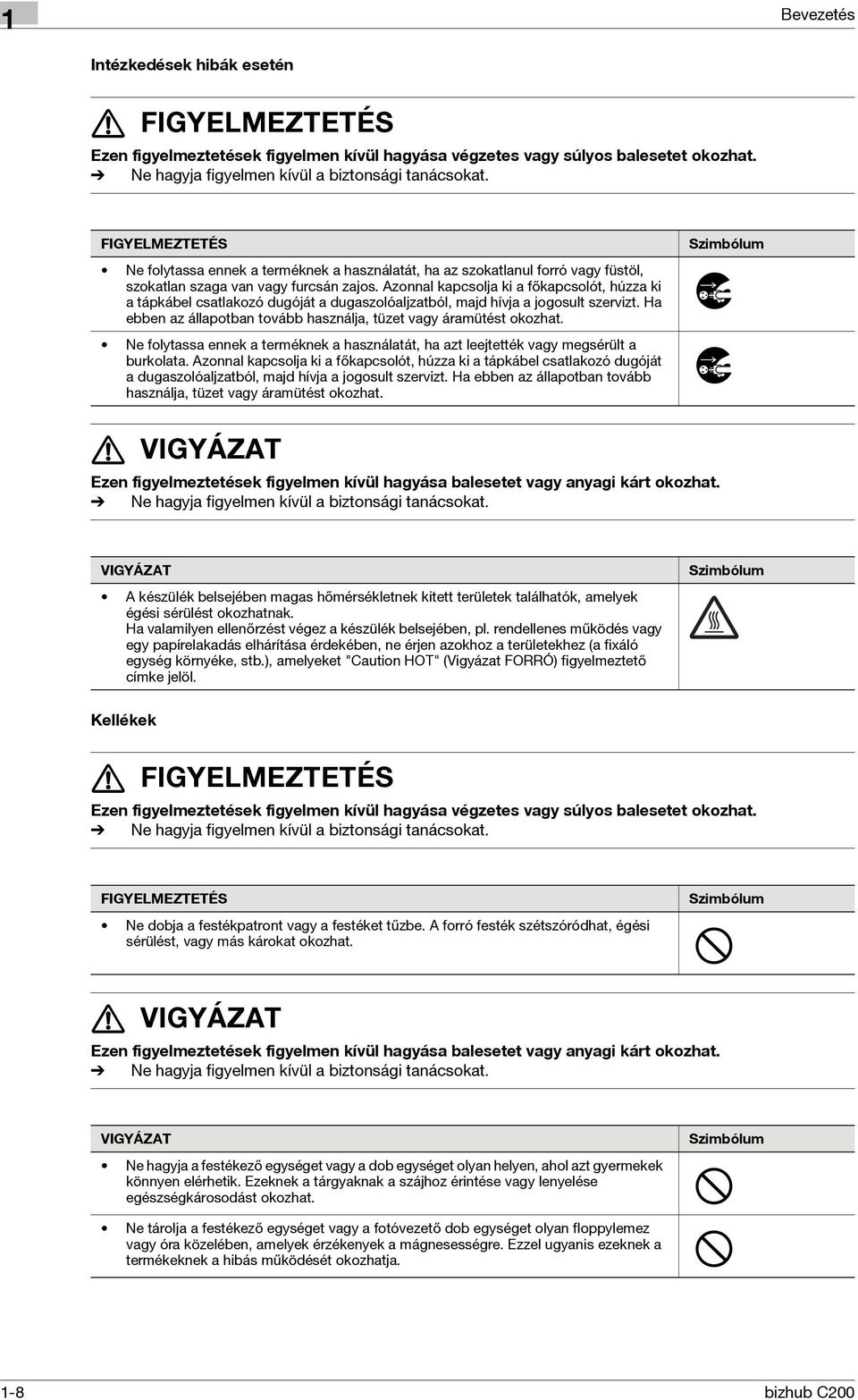

12 1 Bevezetés Intézkedések hibák esetén 7 FIGYELMEZTETÉS Ezen figyelmeztetések figyelmen kívül hagyása végzetes vagy súlyos balesetet okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. FIGYELMEZTETÉS Ne folytassa ennek a terméknek a használatát, ha az szokatlanul forró vagy füstöl, szokatlan szaga van vagy furcsán zajos. Azonnal kapcsolja ki a főkapcsolót, húzza ki a tápkábel csatlakozó dugóját a dugaszolóaljzatból, majd hívja a jogosult szervizt. Ha ebben az állapotban tovább használja, tüzet vagy áramütést okozhat. Ne folytassa ennek a terméknek a használatát, ha azt leejtették vagy megsérült a burkolata. Azonnal kapcsolja ki a főkapcsolót, húzza ki a tápkábel csatlakozó dugóját a dugaszolóaljzatból, majd hívja a jogosult szervizt. Ha ebben az állapotban tovább használja, tüzet vagy áramütést okozhat. Szimbólum 7 VIGYÁZAT Ezen figyelmeztetések figyelmen kívül hagyása balesetet vagy anyagi kárt okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. VIGYÁZAT A készülék belsejében magas hőmérsékletnek kitett területek találhatók, amelyek égési sérülést okozhatnak. Ha valamilyen ellenőrzést végez a készülék belsejében, pl. rendellenes működés vagy egy papírelakadás elhárítása érdekében, ne érjen azokhoz a területekhez (a fixáló egység környéke, stb.), amelyeket "Caution HOT" (Vigyázat FORRÓ) figyelmeztető címke jelöl. Szimbólum Kellékek 7 FIGYELMEZTETÉS Ezen figyelmeztetések figyelmen kívül hagyása végzetes vagy súlyos balesetet okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. FIGYELMEZTETÉS Ne dobja a festékpatront vagy a festéket tűzbe. A forró festék szétszóródhat, égési sérülést, vagy más károkat okozhat. Szimbólum 7 VIGYÁZAT Ezen figyelmeztetések figyelmen kívül hagyása balesetet vagy anyagi kárt okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. VIGYÁZAT Ne hagyja a festékező egységet vagy a dob egységet olyan helyen, ahol azt gyermekek könnyen elérhetik. Ezeknek a tárgyaknak a szájhoz érintése vagy lenyelése egészségkárosodást okozhat. Szimbólum Ne tárolja a festékező egységet vagy a fotóvezető dob egységet olyan floppylemez vagy óra közelében, amelyek érzékenyek a mágnesességre. Ezzel ugyanis ezeknek a termékeknek a hibás működését okozhatja. 1-8 bizhub C200

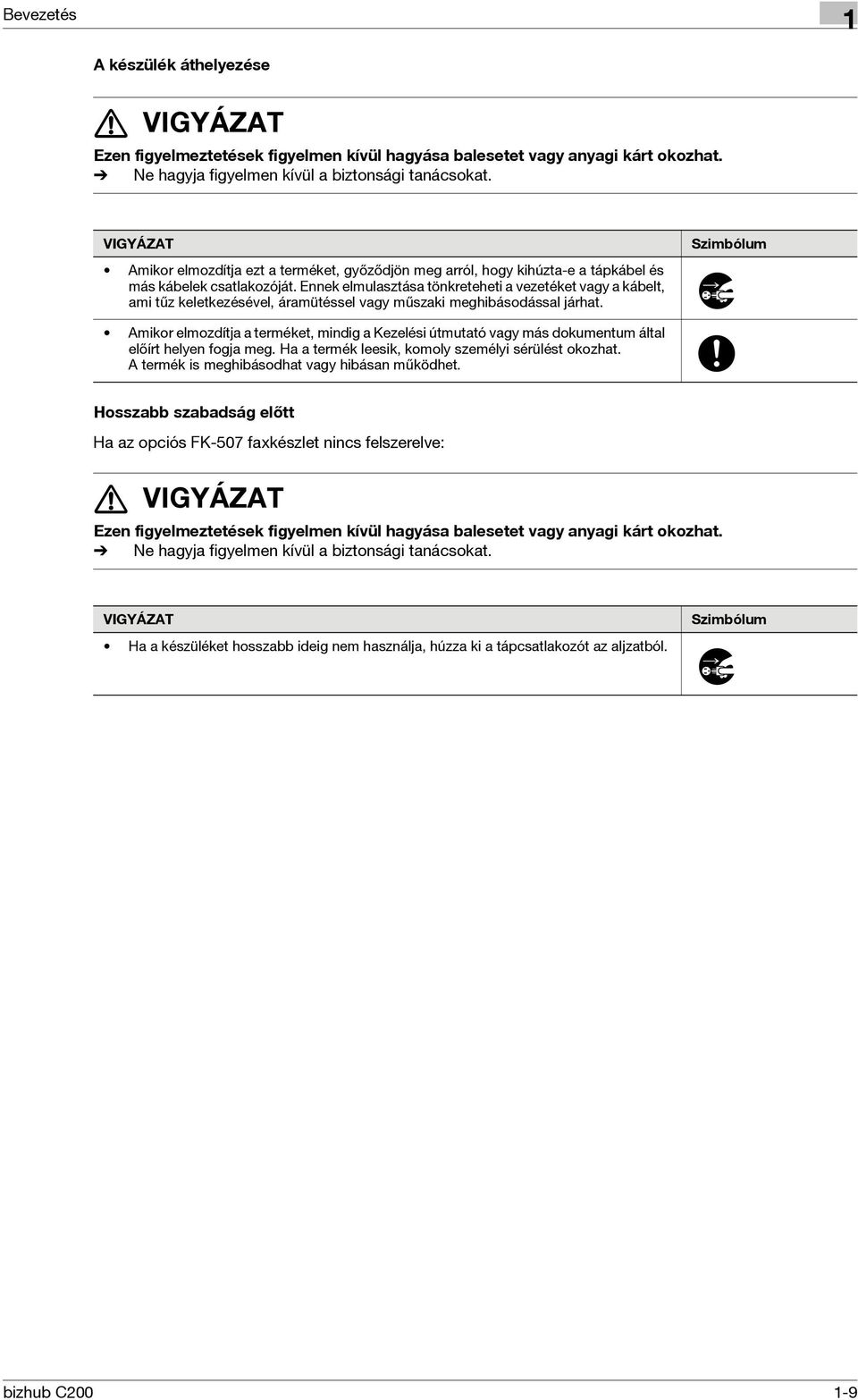

13 Bevezetés 1 A készülék áthelyezése 7 VIGYÁZAT Ezen figyelmeztetések figyelmen kívül hagyása balesetet vagy anyagi kárt okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. VIGYÁZAT Amikor elmozdítja ezt a terméket, győződjön meg arról, hogy kihúzta-e a tápkábel és más kábelek csatlakozóját. Ennek elmulasztása tönkreteheti a vezetéket vagy a kábelt, ami tűz keletkezésével, áramütéssel vagy műszaki meghibásodással járhat. Szimbólum Amikor elmozdítja a terméket, mindig a Kezelési útmutató vagy más dokumentum által előírt helyen fogja meg. Ha a termék leesik, komoly személyi sérülést okozhat. A termék is meghibásodhat vagy hibásan működhet. Hosszabb szabadság előtt Ha az opciós FK-507 faxkészlet nincs felszerelve: 7 VIGYÁZAT Ezen figyelmeztetések figyelmen kívül hagyása balesetet vagy anyagi kárt okozhat. % Ne hagyja figyelmen kívül a biztonsági tanácsokat. VIGYÁZAT Ha a készüléket hosszabb ideig nem használja, húzza ki a tápcsatlakozót az aljzatból. Szimbólum bizhub C

14 1 Bevezetés 1.3 Szabályozási feljegyzések CE jelölés (Megfelelőségi tanúsítvány), az Európai Unió (EU) tagországainak felhasználói részére Ez a termék megfelel az alábbi EU előírásoknak: 2006/95/EC, 2004/108/EC és 1999/5/EC direktívák. Ez a tanúsítvány az Európai Unió területén érvényes. Ezt az eszközt árnyékolt hálózati kábellel kell használni. Árnyékolás nélküli kábelek használata interferenciát okozhat a rádiótávközléssel és a CISPR szabályzat, illetve a helyi előírások alapján tilos. Optikai hitelesítő egység AU-201 (IC kártya író/olvasó): Ez a termék az R & TTE direktívák (1999/5/EC) hatálya alá eső vezeték nélküli rendszerű berendezés (rövid hatótávolságú eszköz). A működési frekvenciája 13,56 MHz. USER INSTRUCTIONS FCC PART 15 RADIO FREQUENCY DEVICES (For U.S.A. users) This equipment has been tested and found comply with the limits for a Class A digital device, pursuant Part 15 of the FCC Rules. These limits are designed provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference radio communications. Operation of this equipment in a residential area is likely cause harmful interference in which case the user will be required correct the interference at his own expense. 7 WARNING The design and production of this unit conform FCC regulations, and any changes or modifications must be registered with the FCC and are subject FCC control. Any changes made by the purchaser or user without first contacting the manufacturer will be subject penalty under FCC regulations. % This device must be used with a shielded network cable. The use of non-shielded cables is likely result in interference with radio communications and is prohibited under FCC rules. INTERFERENCE-CAUSING EQUIPMENT STANDARD (ICES-003 ISSUE 4) (For Canada Users) This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. A "B" osztályú gépek előírásait el nem ismerő országok felhasználói részére 7 FIGYELMEZTETÉS Interferencia a rádiótávközléssel: % Ez egy A osztályú termék. Lakókörnyezetben a használata rádióinterferenciát okozhat, amely esetben a felhasználó kötelezhető, hogy megfelelő intézkedéseket tegyen ezek elhárítására. % Ezt az eszközt árnyékolt hálózati kábellel kell használni. Árnyékolás nélküli kábelek használata interferenciát okozhat a rádiótávközléssel és a CISPR szabályzat, illetve a helyi előírások alapján tilos. Lézerrel kapcsolatos biztonság Ez egy lézerrel működő digitális készülék. A lézerrel kapcsolatos veszély lehetősége kizárt, amennyiben a készüléket ezen kézikönyv utasításai szerint működtetik. Mivel a kibocsátott lézersugarat a védőburkolat teljes mértékben árnyékolja, a lézersugár a felhasználói műveletek egyetlen fázisában sem tud kilépni a készülékből. Ez a készülék 1. lézerosztályba sorolt termék: ez azt jelenti, hogy nem hoz létre veszélyes lézersugárzást bizhub C200

15 Bevezetés 1 Belső lézersugárzás Jellemzők Maximális átlagos sugárzási teljesítmény Hullámhossz 6,4 μw a lézernyomtató egység lézernyílásánál nm 7 FIGYELMEZTETÉS A termék 3B osztályú lézerdiódát használ, amely láthatatlan lézersugárzást bocsát ki. % A lézerdióda és a sokszögű letapogató tükör a lézernyomtató egységben helyezkednek el. % A lézer nyomtató egység NEM A HELYSZÍNEN JAVÍTHATÓ ELEM: Ezért a lézer nyomtató egységet semmilyen körülmények között nem szabad felnyitni. Lézernyílás a nyomtató fejegységen Lézer egység CDRH regulations This machine is certified as a Class 1 Laser product under Radiation Performance Standard according the Food, Drug and Cosmetic Act of Compliance is mandatory for Laser products marketed in the United States and is reported the Center for Devices and Radiological Health (CDRH) of the U.S. Food and Drug Administration of the U.S. Department of Health and Human Services (DHHS). This means that the device does not produce hazardous laser radiation. The label shown on page 1-13 indicates compliance with the CDRH regulations and must be attached laser products marketed in the United States. 7 CAUTION Use of controls, adjustments or performance of procedures other than those specified in this manual may result in hazardous radiation exposure. % This is a semiconductor laser. The maximum power of the laser diode is 15 mw and the wavelength is nm. bizhub C

16 1 Bevezetés Európai felhasználók részére 7 VIGYÁZAT A kezelő- és beállítószervek ezen kézikönyvben leírtaktól eltérő használata, illetve az eljárások nem ezen kézikönyvben leírt módon történő végrehajtása veszélyes sugárzás kibocsátásához vezethet. % Ez egy félvezető-lézer. A lézerdióda maximális teljesítménye 15 mw és a hullámhossza nm. Dániai felhasználók részére 7 ADVARSEL Dette er en halvlederlaser. % Usynlig laserstråling ved åbning, når sikkerhedsafbrydere er ude af funktion. Undgå udsættelse for stråling. Klasse 1 laser produkt der opfylder IEC sikkerheds kravene. Dette er en halvlederlaser. Laserdiodens højeste styrke er 15 mw og bølgelængden er nm. Finnország és Svédország részére LOUKAN 1 LASERLAITE KLASS 1 LASER APPARAT 7 VAROITUS Tämä on puolijohdelaser. % Laitteen Käyttäminen muulla kuin tässä käyttöohjeessa mainitulla tavalla saattaa altistaa käyttäjän turvallisuusluokan 1 ylittävälle näkymättömälle lasersäteilylle. Tämä on puolijohdelaser. Laserdiodin sunrin teho on 15 mw ja aallonpituus on nm. 7 VARNING Det här är en halvledarlaser. % Om apparaten används på annat sätt än i denna bruksanvisning specificerats, kan användaren utsättas för osynlig laserstrålning, som överskrider gränsen för laserklass 1. Det här är en halvledarlaser. Den maximala effekten för laserdioden är 15 mw och våglängden är nm. 7 VAROITUS Avattaessa ja suojalukitus ohitettaessa olet alttiina näkymättömälle lasersäteilylle. % Älä katso säteeseen. 7 VARNING Osynlig laserstrålning när denna del är öppnad och spärren är urkopplad. % Betrakta ej strålen bizhub C200

17 Bevezetés 1 Norvégiai felhasználók részére 7 ADVARSEL! Dette en halvleder laser. % Dersom apparatet brukes på annen måte enn spesifisert i denne bruksanvisning, kan brukeren utsettes for unsynlig laserstråling som overskrider grensen for laser klass 1. Dette en halvleder laser. Maksimal effekt till laserdiode er 15 mw og bølgelengde er nm. Lézerbiztonsági felirat A gép külsején az alább látható lézerbiztonsági felirat található. * Csak az Egyesült Államokban bizhub C

18 1 Bevezetés Ózon-kibocsátás 7 VIGYÁZAT A készüléket jól szellőző helyiségben helyezze el % A készülék normál üzeme közben elhanyagolható mennyiségű ózon keletkezik. Gyengén szellőzött helyiségekben, a másológép hosszabb használata után, kellemetlen szag érződhet. A kényelmes, egészséges és biztonságos munkakörnyezet érdekében, ajánlott a fénymásolót egy jól szellőztetett helyiségben elhelyezni. 7 ATTENTION Placer l'appareil dans une pièce largement ventilée. % Une quantité d'ozone négligable est dégagée pendant le fonctionnement de l'appareil quand celui-ci est utilisé normalement. Cependant, une odeur désagréable peut être ressentie dans les pièces dont l'aération est insuffisante et lorsque une utilisation prolongée de l'appareil est effectuée. Pour avoir la certitude de travailler dans un environnement réunissant des conditions de confort, santé et de sécurité, il est préférable de bien aérer la pièce ou se trouve l'appareil. Akusztikus zajszint (csak európai felhasználók részére) Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 db(a) oder weniger gemäß EN ISO Csak az EU tagországok részére Ez a jel ezt jelenti: Ne dobja ki ezt a terméket a háztartási hulladékkal! Az elektromos és elektronikus eszközök leselejtezés utáni megfelelő kezelésével kapcsolatban forduljon a helyi hatóságokhoz vagy a márkakereskedőinkhez. Ezen termékek újrahasznosítása hozzájárul a természet erőforrásainak megőrzéséhez és csökkenti a hulladékok nem megfelelő kezelése által a környezetre és az emberi egészségre kifejtett negatív hatásokat. Ez a termék megfelel az RoHS (2002/95/EC) előírásnak. Ez az eszköz nem alkalmazható videó munkaállomásként a BildscharbV alapján. Das Gerät ist nicht für die Benutzung am Bildschirmarbeitsplatz gemäß BildscharbV vorgesehen bizhub C200

19 Bevezetés Figyelmezető feliratok és címkék A készüléken az alábbi helyeken figyelmeztető feliratok és címkék kerültek elhelyezésre. Nagy körültekintéssel járjon el, hogy bizonyos műveletek végzése, pl. az elakadt papírok eltávolítása közben ne történjen baleset. bizhub C

20 1 Bevezetés 1.5 Külön értesítés a felhasználónak Európa esetében A Faxkészülék az 1999/5/EC Európa Tanácsi Határozat alapján pán-európai nyilvános kapcsolású telefonhálózatra (PSTN) csatlakozó egyes terminál engedéllyel rendelkezik. Azonban, az egyes országok telefonhálózatai közötti különbségek miatt, az engedély nem feltétlenül biztosítja a megfelelő működést bármely hálózati terminálponton. Problémák esetén elsősorban a készülék szállítójához fordulhat. A készüléken vagy annak adattábláján fel kell tüntetni a CE jelölést. Ezenfelül, a jelölés kell szerepeljen a készülék csomagolásán, ha van ilyen és az azt kísérő dokumentumokon bizhub C200

21 Bevezetés Helyszükséglet Annak érdekében, hogy a készülék kezelését, a segédanyagok feltöltését és a részegységek cseréjét könnyen elvégezhesse, a készülék elhelyezésénél vegye figyelembe az alábbiakban ajánlott helyszükségletet , , bizhub C200 + DF JS PC PC MB-502 Egység: mm 2 Emlékeztető Ha az opció nincs felszerelve, a készülék mögött legalább 200 mm szabad helyet kell biztosítani a szellőzés érdekében. bizhub C

22 1 Bevezetés 1.7 Üzemeltetési előírások A készülék optimális teljesítményének eléréséhez, tartsa be az alábbi előírásokat. Áramforrás Az áramforrás az alábbi feltételeknek kell megfeleljen. - Feszültségingadozás: Legfeljebb 10% ( V váltakozó feszültségnél) - Frekvenciaingadozás: Legfeljebb ±3 Hz (50/60 Hz-nél) Lehetőleg minél kisebb feszültség- és frekvenciaingadozású áramforrást használjon. Működési környezet A fénymásoló helyes működéséhez az alábbi környezeti feltételeket kell biztosítani: - Hőmérséklet: 10 C (50 F) - 30 C (86 F) között, egy órán belül legfeljebb 10 C (18 F) ingadozással - Páratartalom: 15% és 85% között, egy órán belül legfeljebb 10% ingadozással A másolatok tárolása A másolatok tárolásánál vegye figyelembe az alábbi ajánlásokat. - A hosszú ideig megőrzendő másolatokat tartsa fényvédett helyen, hogy elkerülje az elhalványodást. - A hígítót tartalmazó ragasztók (pl. a szóróflakonos enyv) feloldhatják a másolatok festékét. - A színes másolatokon vastagabb a festékréteg, mint a fekete-fehéreken. Emiatt az összehajtott színes másolatokról a hajlításnál, a festék leválhat bizhub C200

23 Bevezetés A másolás törvényi korlátozása Bizonyos dokumentumtípusokat soha nem szabad másolni, abból a célból vagy szándékkal, hogy a másolatokat eredetiként használják fel. Az alábbi lista nem teljes, de egy útmutatást adhat a felelős másoláshoz. <Pénzügyi eszközök> - Személyi csekkek - Utazási csekkek - Pénzutalványok - Letéti igazolások - Adóslevelek és más kötelezettséggel kapcsolatos bizonylatok - Raktári bizonylatok <Jogi eredetik> - Élelmiszerjegyek - Postabélyegek (érvényes vagy érvénytelenített) - Kormányhivatalok elismervényei vagy kötelezvényei - Illetékbélyegek (érvényes vagy érvénytelenített) - Útlevelek - Bevándorlási okmányok - Gépjárművekkel kapcsolatos engedélyek és jogosítványok - Épületekkel és ingatlanokkal kapcsolatos okmányok <Általános> - Személyi igazolványok, jelvények és kitüntetések - Szerzői joggal védett termékek, a jog tulajdonosának engedélye nélkül Továbbá, minden körülmények között tilos helyi vagy külföldi bankjegyek másolása, valamint műalkotások másolása, a szerzői jogok tulajdonosának engedélye nélkül. Ha kétségei vannak egy dokumentum jellegét illetően, kérjen jogi segítséget.! Bővebb információk Egyes eredetik, például bankjegyek tiltott másolatának megelőzése érdekében, ez a gép egy hamisítás elleni funkcióval rendelkezik. A hamisítás elleni funkció miatt amellyel ez a gép rendelkezik, a képek eltorzítva jelenhetnek meg. bizhub C

24 1 Bevezetés 1.9 A kézikönyvben használt jelölések magyarázata A kézikönyvben használt jelek és szövegformátumok ismertetésére az alábbiakban kerül sor. Biztonsági tanácsok 6 VESZÉLY Az ilyen módon jelölt utasítások figyelmen kívül hagyása súlyos sérüléssel járó vagy halálos áramütést okozhat. % A sérülések megelőzése érdekében vegye figyelembe valamennyi felmerülő veszélyhelyzetet. 7 FIGYELMEZTETÉS Az ilyen módon kiemelt utasítások figyelmen kívül hagyása komoly sérüléseket vagy anyagi károkat okozhat. % A sérülések megelőzése és a készülék biztonságos használata érdekében figyeljen oda a figyelmeztetésekre. 7 VIGYÁZAT Az ilyen módon kiemelt utasítások figyelmen kívül hagyása könnyű sérüléseket vagy anyagi károkat okozhat. % Figyeljen minden figyelmeztetésre a sérülések elkerülése és a gép biztonságos használata érdekében. Műveletsor 1 Az ilyen módon feltüntetett 1-es szám egy műveletsor első lépését jelöli. 2 Az ilyen módon feltüntetett számok egy műveletsor egymás után következő lépéseit jelölik.? Kiegészítő segítséget az ilyen módon megadott szövegrészekből kaphat. % Az ilyen módon megadott szöveg annak a műveletnek a leírását tartalmazza, amely a kívánt eredmények elérését biztosítja. Egy ide beillesztett illusztráción látható, hogy milyen műveletet kell végrehajtani. Tippek 2 2 Megjegyzés Az ilyen módon kiemelt szöveg hasznos információt és tippeket tartalmaz a gép biztonságos használatával kapcsolatban. Emlékeztető Az ilyen módon kiemelt szövegek emlékeztető információkat tartalmaznak.! Bővebb információk Az ilyen módon kiemelt szövegek a részletesebb információkra történő utalást tartalmaznak bizhub C200

25 Bevezetés 1 Különleges szövegjelölések [Stop] gomb A kezelőpulton lévő gombok nevei így vannak jelölve. A GÉP BEÁLLÍTÁSAI A kijelző szövegei így jelennek meg. 2 Megjegyzés A kézikönyvben mutatott gép illusztrációi változhatnak a gép konfigurációjától függően. bizhub C

26 1 Bevezetés 1.10 Bevezető a kezelési útmutatókhoz A készülékhez ezt a kézikönyvet, valamint a programokat tartalmazó DVD-lemezt kapta. Ez a könyv formában biztosított útmutató a készülék azonnali kezeléséhez szükséges műveleteket ismerteti. A készülék funkciói, valamint a karbantartási műveletek a szoftver DVD-lemezen lévő kezelési útmutatóban kerülnek részletes ismertetésre. Bevezető a könyvhöz Gyors útmutató Másolási/Nyomtatási/Fax/Szkennelési műveletek Ez a Gyors útmutató a készülék leggyakrabban használt műveleteit ismerteti, lehetővé téve a készülék azonnal használatba vételét. Ezenfelül a Gyors útmutatóban megtalálhatja a készülék biztonságos használatához szükséges szabályokat, valamint a védjegyeket és szellemi tulajdonjogokat elismerő feljegyzéseket. A készülék használata előtt feltétlenül olvassa el ezt a kézikönyvet. Bevezető a szoftver DVD-lemezhez A készülékkel együtt megkapta a szoftver DVD-lemezt is. Kezelési útmutató Másolási műveletek Ez az útmutató tartalmazza a készülék Másolás módjának műveleteit, valamint a készülék karbantartását. Ebben a kezelési útmutatóban találhatja meg a papírral és az eredetivel kapcsolatos információk, a praktikus alkalmazás funkciókkal végzett másolási műveletek, a kellékanyagok cseréje, valamint egyes hibakeresési műveletek, mint az elakadt papírok eltávolítása részletes ismertetését. Kezelési útmutató Nyomtatási műveletek Ez az útmutató tartalmazza a beépített normál nyomtatásvezérlő használatával elvégezhető nyomtatási funkciók részletes ismertetését. Ebben a kezelési útmutatóban találhatja a nyomtatási funkciók használatának ismertetését. Kezelési útmutató Hálózati szkenner/fax/hálózati fax műveletek Ez az útmutató tartalmazza a hálózati szkennelés, a G3 fax és a hálózati műveletek részletes ismertetését. Ebben a kezelési útmutatóban találhatja az be történő szkennelés, a G3 fax, az internet fax és IP-cím műveletek, valamint az IP-továbbítási funkciók részletes ismertetését. A fax, az IP-cím fax és az IP-továbbítási funkciók használatához külön be kell szerezni az opciós faxkészletet. Kezelési útmutató Fax illesztőprogram műveletek Ez az útmutató tartalmazza a fax számítógépről történő közvetlen küldéséhez használható fax illesztőprogram-funkciók ismertetését. Ebben a kezelési útmutatóban találhatja a PC-fax funkciók használatának ismertetését. A fax funkciók használatához be kell szereznie az opciós faxkészletet. Kezelési útmutató Hálózati felügyelet Ez az útmutató a készülék hálózati csatlakoztatásához és a hálózatban történő használatához szükséges beállítások részletes ismertetését tartalmazza, a szoftverkapcsoló beállításának módosítását és az Assistant eszköz használatát a bizhub C200 készüléken. Ebben a kezelési útmutatóban találhatja a hálózati beállítások, a szoftverkapcsoló beállítások és a bizhub C200 esetén az Assistant eszköz részletes ismertetését. 2 Megjegyzés A kezelési kézikönyvek megtekintéséhez az Adobe Reader program szükséges bizhub C200

27 Bevezetés Rendelkezésre álló lehetőségek A bizhub C200 egy digitális, színes, többfunkciós eszköz, amely egyszerűsíti a munkafolyamatokat és megfelel minden alkalmazás és irodai környezet követelményeinek. A minden vállalkozás részére lényeges másolási, faxolási, szkennelési és nyomtatási funkciók mellett, ez a készülék hálózati funkciókat biztosít a hatékony dokumentumkezelés támogatására. Másolás Szkennelés Fax Telefonvonal Nyomtató Hálózat Levelező kiszolgáló Internet bizhub C

28 1 Bevezetés Másolási funkciók Minőségi másolatok nyomtathatók nagy sebességgel. Bármilyen igényt kielégítő, élénk színes másolatok, fekete-fehér vagy bármilyen egyéb színt használó egyszínű másolatok készíthetők. A számos Alkalmazásfunkció nagyban hozzájárul az ügyviteli költségek csökkentéséhez és a hatékonyság növeléséhez. Nyomtatási műveletek Számítógépről történő nyomtatási esetén számos beállítás végezhető el, mint például a papírformátum, a képminőség, a szín tónusa és az elrendezés. Biztonsági nyomtatás funkció használatával jelszóval védheti a fontos dokumentumok nyomtatását. A nyomtatóillesztő egyszerűen telepíthető a készülékhez tartozó DVDlemezről. Fax műveletek A készülék segítségével elfaxolhatók az azon szkennelt adatok, valamint a számítógéppel létrehozott adatok. Egyetlen fax elküldhető egyidejűleg több címre, egy fogadott fax pedig továbbítható. 2 Megjegyzés A fax funkciók használatához fel kell szerelnie az FK-507 opciós faxkészletet. Hálózati műveletek Hálózati kapcsolaton keresztül is végezhető nyomtatás. A készüléken szkennelt adatok egyszerűen továbbíthatók a hálózaton keresztül. A kezelőpanelt használva a címzett megadására, az adatok egy üzenethez csatolva, faxon vagy Interneten is elküldhetők. 2 Megjegyzés A fax, az IP-cím fax funkciók és az IP-továbbítási funkciók használatához külön be kell szerezni az opciós FK-507 faxkészletet. Szkennelési műveletek A papíralapú dokumentumok gyorsan átalakíthatók számítógépes adatokká. Az átalakított adatok egyszerűen továbbíthatók a hálózaton keresztül bizhub C200

29 Bevezetés Kezelőpanel A kezelőpanelen található az érintőmezős képernyő, amelyen elvégezheti az egyes funkció beállításait, valamint különböző gombok, mint például a [Start] és a [Stop] gomb. Az alábbiakban ismertetjük az ezekkel a gombokkal végezhető műveleteket. Ebben az útmutatóban a [ ] kezelőpanel gombjait, illetve az érintőmezős képernyőn megjelenő gombokat jelöli No. Elnevezés Leírás 1 Érintőmezős képernyő Különféle képernyőket és üzeneteket jelenít meg. A különféle beállítások közvetlenül a panel megérintésével végezhetők el. 2 [Ellenőrzés] gomb Lenyomásával ellenőrizheti a különféle beállításokat. 3 [Kieg./Számlálók] gomb Lenyomásával előhívható a Segédfunkciók és a Számlálók képernyő. 4 [Fax/Scan] gomb Ezt megnyomva a Fax/Szkennelés üzemmódba vált át. Amíg a készülék Fax/Szkenner módban van, a [Fax/Scan] gomb jelzője zöld fénnyel világít. 5 [Copy] gomb Ezt lenyomva a gép Másolás módba vált. (Alapértelmezésben a készülék Másolás módban van.) Amíg a készülék Másolás módban van, a [Copy] gomb jelzője zöld fénnyel világít. 6 [Törlés] gomb Nyomja meg, a kezelőpanel és az érintőmezős képernyőn bevitt összes beállítás törléséhez (a programozott beállítások kivételével). 7 [Belépés] gomb Nyomja meg a kilépéshez, felhasználó-hitelesítési vagy számlakövetés beállítások alkalmazása esetén. 8 Másodlagos főkapcsoló Megnyomásával kapcsolhatja be/ki a gép műveleteit. Kikapcsolt helyzetben a készülék olyan állapotba vált át, ahol energiát takarít meg. 9 [Megszakítás] gomb Ezt megnyomva a gép megszakítás üzemmódba vált át. Amíg a készülék Megszakítás módban van, a [Megszakít] gomb jelzője zöld fénnyel világít és az érintőmezős képernyőn "Megszakításos üzemmód." üzenet látható. A Megszakítás módból a [Megszakít] gomb ismételt megnyomásával lehet kilépni. 10 [Stop] gomb Másolás közben lenyomva leállítja a műveletet. A végrehajtás alatt álló másolási feladat törlésre kerül. Ha a [Stop] gomb szkennelés vagy tárcsázás közben kerül lenyomásra, megjelenik a feladat törlésének jóváhagyását kérő képernyő. A jóváhagyást kérő képernyőn, válassza ki a törlésre kerülő feladatot. 11 [Start] gomb Lenyomásával elindítja a másolási, szkennelési vagy fax műveletet. Amikor a készülék készen áll a művelet megkezdésére, a [Start] gomb jelzője kék fénnyel világít. Ha a [Start] gomb jelzője narancsszínű fénnyel világít, aműveletet nem lehet elkezdeni. Nyomja meg a leállított feladat újrakezdéséhez. bizhub C

30 1 Bevezetés No. Elnevezés Leírás 12 Fő tápjelző Zöld színnel világít, ha a készülék a főkapcsolóval bekapcsolásra került 13 Számgombok A másolatok számának beírására használható. A nagyítási tényező beírására használható. Különböző beállításoknál használható. 14 [C] (törlés) gomb Nyomja meg egy, a billentyűzeten beírt érték (pl. példányszám, nagyítási tényező vagy egy méret) törléséhez. 15 [Kontraszt] tárcsa Az érintőpanel kontrasztjának beállítására használható. 16 [Nagyítás] gomb Ezt lenyomva a készülék Kijelzőnagyítás módba vált. 17 [Kezelöpult beállítás] gomb Ezt lenyomva, a kijelzőn megjelenik a felhasználói hozzáférési funkciók beállítására szolgáló képernyő bizhub C200

31 Bevezetés A készülék be- és kikapcsolása Ez a készülék két kezelőszervvel rendelkezik: a főkapcsolóval és a másodlagos tápkapcsoló gombbal. Másodlagos Főkapcsoló Főkapcsoló Ez a kapcsoló a készülék valamennyi funkcióját be-, illetve kikapcsolja. A főkapcsoló rendszerint bekapcsolt állapotban van. Másodlagos tápkapcsoló Megnyomásával kapcsolhatja be/ki a gép műveleteit. Kikapcsolt helyzetben a készülék olyan állapotba vált át, ahol energiát takarít meg. A készülék bekapcsolása bizhub C

32 1 Bevezetés A készülék kikapcsolása! Bővebb információk Ha a készüléket ki-, majd ismét bekapcsolja, várjon legalább 10 másodpercet mielőtt a gépet újra bekapcsolná. Előfordulhat, hogy a gép nem működik megfelelően, ha a kikapcsolás után azonnal újra bekapcsolja. Ne kapcsolja ki a készüléket nyomtatás közben, ellenkező esetben elakadhat a papír. Ne kapcsolja ki a készüléket működés közben, mert a szkennelés vagy küldés alatt álló adatok vagy az átadott feladatok törlésre kerülhetnek bizhub C200

33 Bevezetés Papír betöltése Az alábbi művelettel tölthet papírt a különböző papírtálcákba. Papír betöltése a 1. tálcába Az alábbi művelettel tölthet papírt az 1. tálcába. 1 Csúsztassa az oldalvezetőket a betöltött papír méretének megfelelő helyre. 11 e 17 méretnél nagyobb papírok esetén Ha 11 e 17 méretnél nagyobb papírokat tölt be, a papírvezetőket az ábrán látható módon állítsa be. bizhub C

34 1 Bevezetés 2 Tegye a papírt a tálcába. A papírokat a nyomtatandó felükkel felfelé töltse be. Ne töltsön a fiókba annyi lapot, hogy a köteg felső széle magasabban legyen, mint a, jel. Legfeljebb 250 normál papírlapot tölthet be bizhub C200

35 Bevezetés 1 3 Az érintőmezős képernyőn válassza ki a papírfajtát. A vagy a gomb lenyomásával jelenítse meg a kívánt papírfajtát. Címke-ívek betöltése esetén válassza ki a "Vastag 1" beállítást. Nem szabványos formátumú papír betöltése esetén állítsa be a papírformátumot. Az írásvetítő fóliákra csak fekete színnel lehet nyomtatni.! Bővebb információk Az 1. tálcába az alábbi fajtájú és mennyiségű lapot helyezhet. Normál papír (60 g/m 2-90 g/m 2 ): Legfeljebb 250 lap Vastag papír 1 (91 g/m g/m 2 ): Legfeljebb 20 lap Vastag papír 2 (151 g/m g/m 2 ): Legfeljebb 20 lap Vastag papír 3 (210 g/m g/m 2 ): Legfeljebb 20 lap Írásvetítő fólia: Legfeljebb 20 lap Boríték: Legfeljebb 20 Címke ívek: Legfeljebb 20 lap Az 1. tálca részére az alábbi méretű papírok állíthatók be. Szabványos papírformátumok: A3 w - B6 w, A6 w, 12-1/4 e 18 w *1, 12 e 18 w *1-5-1/2 e 8-1/2 w/v, 4 e 6 w, 8 e 13 w *2, 16K w/v, 8K w Nem szabványos papírformátumok: Szélesség: 90,0 mm - 311,1 mm; Hosszúság: 139,7 mm - 457,2 mm *1 Ez eggyel nagyobb méret, mint az A /4 e 18 a 311,1 mm e 457,2 mm méretnek, a 12 e 18 pedig 304,8 mm e 457,2 mm méretnek felel meg. *2 Öt Foolscap méret van: 220 e 330 mm w, 8-1/2 e 13 w, 8-1/4 e 13 w, 8-1/8 e 13-1/4 w és 8 e 13 w. Az előbbi méretek bármelyike használható. Részletes felvilágosításért, forduljon a szervizképviselethez. bizhub C

36 1 Bevezetés Papír betöltése a 2/3/4. tálcába Az alábbi módon tölthet papírt a 2., 3. és 4. tálcába. A 2., 3. és 4. tálca opciós felszereltség bizhub C200

37 Bevezetés 1 1 Csúsztassa az oldalvezetőket a betöltött papír méretének megfelelő helyre. 2 Tegye a papírt a tálcába. A papírokat a nyomtatandó felükkel felfelé töltse be. Ne töltsön a fiókba annyi lapot, hogy a köteg felső széle magasabban legyen, mint a, jel. Legfeljebb 500 normál papírlapot tölthet be. bizhub C

38 1 Bevezetés Papír betöltése a nagykapacitású tálcába Az alábbi művelettel tölthet papírt a nagykapacitású tálcába. A nagykapacitású tálca opciós felszerelés bizhub C200

39 Bevezetés 1 % Tegye a papírt a tálcába. Nyomja meg a tálcanyitó gombot és húzza ki a nagykapacitású tálcát. A papírokat a nyomtatandó felükkel felfelé töltse be. Ne töltsön a fiókba annyi lapot, hogy a köteg felső széle magasabban legyen, mint a, jel. Legfeljebb normál papírlapot tölthet be. bizhub C

40 1 Bevezetés A papír betöltése a kézitálcába Ha olyan méretű papírra kíván nyomtatni, amelyet nem töltött egyetlen tálcába sem, azt a kézitálcán keresztül, kézzel adagolhatja. A kézitálca opciós felszerelés. Az alábbi művelettel tölthet papírt a kézitálcába. 1 Nyissa ki a kézitálcát. Nagyméretű papír használata esetén húzza ki a tálcabővítőt. 2 Tegye a papírt a tálcába. A papírokat a nyomtatandó felükkel lefelé töltse be. Ne töltsön a fiókba annyi lapot, hogy a köteg felső széle magasabban legyen, mint a, jel. Legfeljebb 100 normál papírlapot tölthet be. Csúsztassa az oldalvezetőket a betöltött papír méretének megfelelő helyre bizhub C200

41 Bevezetés 1 3 Az érintőmezős képernyőn válassza ki a papírfajtát. A vagy a gomb lenyomásával jelenítse meg a kívánt papírfajtát. Címke-ívek betöltése esetén válassza ki a "Vastag 1" beállítást. Nem szabványos formátumú papír betöltése esetén állítsa be a papírformátumot. Az írásvetítő fóliákra csak fekete színnel lehet nyomtatni.! Bővebb információk A kézitálcába az alábbi fajtájú és mennyiségű lapot helyezhet. Normál papír (60 g/m 2-90 g/m 2 ): Legfeljebb 100 lap Vastag papír 1 (91 g/m g/m 2 ): Legfeljebb 20 lap Vastag papír 2 (151 g/m g/m 2 ): Legfeljebb 20 lap Vastag papír 3 (210 g/m g/m 2 ): Legfeljebb 20 lap Írásvetítő fólia: Legfeljebb 20 lap Boríték: Legfeljebb 10 Címke ívek: Legfeljebb 20 lap A kézitálca részére az alábbi méretű papírok állíthatók be. Szabványos papírformátumok: A3 w - B6 w, A6 w, 12-1/4 e 18 w *1, 12 e 18 w *1-5-1/2 e 8-1/2 w/v, 4 e 6 w, 8 e 13 w *2, 16K w/v, 8K w Nem szabványos papírformátumok: Szélesség: 90,0 mm - 311,1 mm; Hosszúság: 139,7 mm - 457,2 mm *1 Ez eggyel nagyobb méret, mint az A /4 e 18 a 311,1 mm e 457,2 mm méretnek, a 12 e 18 pedig 304,8 mm e 457,2 mm méretnek felel meg. *2 Öt Foolscap méret van: 220 e 330 mm w, 8-1/2 e 13 w, 8-1/4 e 13 w, 8-1/8 e 13-1/4 w és 8 e 13 w. Az előbbi méretek bármelyike használható. Részletes felvilágosításért, forduljon a szervizképviselethez. bizhub C

42 1 Bevezetés 1.15 Papírelakadás elhárítása Ha a papír elakad valahol a készülékben, megjelenik egy, az alábbihoz hasonló képernyő, az elakadás helyét jelezve. Az elakadás elhárításához ellenőrizze a képernyőn az elakadás helyét, majd végezze el a szükséges műveleteket. A papírelakadás helyét egy villogó "o" jelzi. Egy világító "o" jelzi azokat a területeket, ahol elakadhat a papír és ezért ellenőrizni kell. Papírelakadások helyei A 1-től 11-ig terjedő helyeken ismertetett elakadások esetén, lásd a jelen útmutató o és végezze el a megfelelő műveletet. A 12 és 13 helyen (feladatrendező) ismertetett elakadások esetén, lásd a jelen útmutató o és végezze el a megfelelő műveletet bizhub C200

43 Bevezetés 1 Elakadt papírok eltávolítása (géptest ) A következőkben az automatikus dokumentumkezelőben, a jobb felső ajtón belül vagy egy papírtálcában keletkezett papírelakadás elhárítása kerül ismertetésre. ADK Jobb oldali ajtó Fixálóegység Papírtálca 7 VIGYÁZAT A fixálóegység környéke nagyon forró. % Bármilyen egyéb elem megérintése a jelzett karokon és tárcsákon kívül égési sérüléseket okozhat. Égési sérülés esetén azonnal hűtse le az érintett bőrfelületet hideg vízzel, majd forduljon orvoshoz. bizhub C

44 1 Bevezetés 7 VIGYÁZAT Óvintézkedések a festék kiszóródása ellen. % Vigyázzon, hogy ne szórja a festéket a készülék belsejébe, valamint óvja a kezét és a ruházatát a festéktől. % Ha a kezei festékesek lesznek, azonnal mossa meg, vízzel és szappannal. % Ha a festék a szemébe kerül, azonnal öblítse ki vízzel, majd forduljon orvoshoz bizhub C200

45 Bevezetés 1 Elakadt papírok eltávolítása (feladatrendező) Az alábbiakban a feladatrendezőben keletkezett papírelakadás eltávolítása kerül ismertetésre. bizhub C

46 1 Bevezetés 1.16 Kellékanyagok cseréje Ha időszerűvé vált valamelyik kellékanyag cseréje, például kiürült a festékpatron vagy megtelt a festékhulladék-tartály, megjelenik egy üzenet, jelezve a cserére szoruló részegységet. Amikor megjelenik egy ilyen üzenet, kövesse az adott egységre vonatkozó utasításokat. Festékpatronok Festékhulladék-tartály Előhívó egységek Ha a festék majdnem kifogyott, az alábbi üzenet jelenik meg (Ha a felhasználó által cserélhető).! Bővebb információk A csere részletes ismertetését, lásd a jelen kézikönyv o bizhub C200

47 Bevezetés 1 Ha a festékhulladék-tartály majdnem megtelt, az alábbi üzenet jelenik meg (Ha a felhasználó által cserélhető).! Bővebb információk A csere részletes ismertetését, lásd a jelen kézikönyv o Ha az előhívó egység cserére szorul, az alábbi üzenet jelenik meg (Ha a felhasználó által cserélhető).! Bővebb információk A csere részletes ismertetését, lásd a jelen kézikönyv o bizhub C

48 1 Bevezetés A festékpatron cseréje Az alábbiakban ismertetjük a festékpatron cseréjét. A festékpatron cseréje valamennyi színű festék esetén azonos. Példaként a fekete színű festékpatron cseréje kerül ismertetésre. Új festék patron 2 Megjegyzés Az új festékpatron beszerelése előtt rázza azt fel-le öt-tíz alkalommal. Tartsa a használt festékpatronokat az eredeti műanyag tasakokban, az eredeti dobozokban és adja le azokat begyűjtésre a szervizképviseletnek. 7 VIGYÁZAT A festék és a festékpatronok kezelése % Ne égesse el a festéket vagy a festékpatront. % A tűzből szétszóródó festék égési sérülést okozhat bizhub C200

49 Bevezetés 1 7 VIGYÁZAT Óvintézkedések a festék szétszóródása esetén % Vigyázzon, hogy ne szórja a festéket a készülék belsejébe, valamint óvja a kezét és a ruházatát a festéktől. % Ha a kezei festékesek lesznek, azonnal mossa meg, vízzel és szappannal. % Ha a festék a szemébe kerül, azonnal öblítse ki vízzel, majd forduljon orvoshoz. bizhub C

50 1 Bevezetés A festékhulladék-tartály cseréje Az alábbiakban ismertetjük a festékhulladék-tartály cseréjét. Új festékhulladéktartály 2 Megjegyzés Tartsa a használt festékhulladék-tartályt műanyag tasakban, a dobozában és adja le begyűjtésre a szervizképviseletnek. 7 VIGYÁZAT A festék és a festéktartály kezelése % Ne égesse el a festéket vagy a festékhulladék-tartályt. % A tűzből szétszóródó festék égési sérülést okozhat bizhub C200

51 Bevezetés 1 7 VIGYÁZAT Óvintézkedések a festék szétszóródása esetén % Vigyázzon, hogy ne szórja a festéket a készülék belsejébe, valamint óvja a kezét és a ruházatát a festéktől. % Ha a kezei festékesek lesznek, azonnal mossa meg, vízzel és szappannal. % Ha a festék a szemébe kerül, azonnal öblítse ki vízzel, majd forduljon orvoshoz. bizhub C

52 1 Bevezetés Egy előhívó egység cseréje Az alábbiakban ismertetjük egy előhívó egység cseréjét. 2 Megjegyzés Az előhívó egység cseréje esetén, döntse balra az új előhívó egységet és enyhén rázza meg kétszer a döntés irányába, majd döntse jobbra és enyhén rázza meg kétszer a döntés irányába. Tartsa a használt előhívó egységeket az eredeti fekete műanyag tasakokban, az eredeti dobozokban és adja le azokat begyűjtésre a szervizképviseletnek bizhub C200

53 Bevezetés 1 7 VIGYÁZAT Óvintézkedések a festék szétszóródása esetén % Vigyázzon, hogy ne szórja a festéket a készülék belsejébe, valamint óvja a kezét és a ruházatát a festéktől. % Ha a kezei festékesek lesznek, azonnal mossa meg, vízzel és szappannal. % Ha a festék a szemébe kerül, azonnal öblítse ki vízzel, majd forduljon orvoshoz. bizhub C

54 1 Bevezetés 1.17 Opciók Ebben a részben a készülékre szerelhető opciós eszközök kerülnek ismertetésre. Opciós eszközök hozzáadásával a készülék további irodai igények kielégítésére válik alkalmassá No. Elnevezés Leírás 1 Géptest Az eredeti a szkenner részben kerül beolvasásra, és a beolvasott kép nyomtatása a nyomtató részben történik. A kézikönyvben "készülék", "géptest" vagy "C200" néven szerepel. 2 DF-612 lapfordító automatikus eredetiadagoló Automatikusan adagolja a dokumentumlapokat a szkenneléshez és automatikusan megforgatja a kétoldalas lapokat a szkenneléshez. A kézikönyvben "automata dokumentumkezelő" néven szerepel. 3 OC-508 géptető Lenyomja és a helyén tartja a betöltött eredetit. A kézikönyvben "géptető" néven szerepel. 4 WT-503 munkaasztal Helyet biztosít a dokumentumok vagy más anyagok ideiglenes tárolására. 5 AD-505 automata duplex egység Megfordítja a nyomtatott lapokat, lehetővé téve a kétoldalas lapok automatikus nyomtatását. A kézikönyvben "duplex egység" néven szerepel. 6 MB-502 többlapos kézitálca 100 lap betöltésére alkalmas. A kézikönyv "kézitálca" néven szerepel. 7 PC-105 Papírszekrény 500 lap betöltésére alkalmas. A kézikönyvben "kiegészítő papírszekrény" néven szerepel. 8 PC-104 Papírszekrény A felső fiókba 500 papírlap tölthető, az alsó fiók tárolórekeszként szolgál. A kézikönyvben "egyszeres papírszekrény" néven szerepel. 9 PC-204 Papírszekrény A felső és az alsó fiók egyaránt papírlappal tölthető fel. A kézikönyvben "dupla papírszekrény" néven szerepel bizhub C200
