1 Szigetelőanyag rögzítés / E.W.I.

2 Tisztelt Partnereink! Egy ősi indián mondás szerint, Nem örökbe kaptuk a földet a szüleinktől, hanem csupán csak kölcsönbe a gyermekeinktől. Ez az előrelátó bölcsessége az amerikai őslakosoknak ma aktuálisabb mint valaha volt. Az a tény, hogy a természeti erőforrásaink korlátozottak, és csak azt kellene használnunk, amit megtudunk újítani még mindig túl kevés figyelmet kap. Mindannyiunknak tudatosabbnak kellene lennie, és többet tennie a pazarlás elkerülése végett. A fischer vállallat csoport válaszol ezekre a kihívásokra többek között innovatív megoldásokkal, energiahatékony építési megoldásokkal. Az épületek egyre növekvő szigetelései követelményeinek tekintetében folyamatosan növekszik az igény a homlokzatok hőszigetelő rendszereire, valamint a kereslet a szigetelés rögzítésekre. Számos rögzítő rendszert kínálunk összhangban az európai műszaki engedélyekkel (ETA) ETICS rendszerrel. A következő oldalakon áttekintést adunk a széles termékválasztékunkról és szolgáltatásainkról, valamint a különböző termékjellemzőkről. Itt az összes beütőszeges és csavaros szigetelésrögzítőn túl, mi rendszert kínálunk; Ön is megnézheti speciális rögzítéseinket - ezzel a segítséggel egyszerűen alkalmazható és kielégítő megoldást kínálunk minden rögzítési problémára. Reméljük, hogy élvezni fogja az itt bemutatott rögzítő rendszerek használatát. Ha bármilyen további kérdése van, vagy ha szüksége van a személyes segítségre, kérjük, keresse elkötelezett és tapasztalt szakembereinket.. Klaus Fischer

3 Kiválasztó táblázat

4 1) termoz CN 8/370 alkalmazása 2) Szerelési eljárástól függ

5 Tartalom Tartalom Információk, alapfogalmak 2 Beütőszerelés 8 Csavaros szerelés 22 Szigeteléstartó tányérok 38 További rögzítőelemek

6 Információk, alapfogalmak A márka és annak ígérete 1 A márka és annak ígérete A legnagyobb szakértelem, biztonság és minőség a műanyag, acél és vegyi rögzítések területén. A világon az első a rögzítéstechnikában és piacvezető a legtöbb európai piacon. Tradícionális márka, a legismertebb név az iparágban. Kiváló márka, a tervezőmérnökök 92%-a ajánlja a fischert. A legnagyobb megelégedettség. A vásárlók 95%-a ajánlja a fischert. Szakértelem, amire lehet építeni Több mint 60 éves tapasztalat a rögzítéstechnikában. High-tech termék megoldások. A legmagasabb minőségi elvárások. Minden egy kézben, köszönhetően a helyszíni kutatásfejlesztésnek, a speciális gépészmérnöki tevékenységnek, a termelésnek és a globális logisztikának. fischer ProcessSystem (fps) állandó folyamatoptimalizálás és a vásárlók igényeihez történő rugalmas megfelelés. 2 Minőség, amelyre számíthat A legnagyobb terhelhetőség. Átfogó, naprakész nemzetközi engedélyek, műszaki tesztek és értékelések. Részvétel a vezető nemzetközi, szabványosító bizottságok munkájában a rögzítéstechnika területén. A tanúsított minőségirányítási rendszer DIN EN ISO 9001 szerint. fischer nylon minőségi garancia. Egyetemek és kutatóintézetek bevonása. ETA-98/004 ESR-1990 See ICC-ES Evaluation Report at Innovációs erő 9.28 a szabadalmak száma 1,000 emberre levetítve évente (ipari átlag: 0.75). Vállalaton belüli kutatás-fejlesztés a műanyag, acél és a vegyi rögzítések területén. A kutatási eredmények gyors végrehajtása a piacnak megfelelve. A termékek széles skálája, több mint problémamegoldás a vegyi, acél és műanyag rögzítések területén. Általános termékek, projekt-specifikus illetve különleges megoldások.

7 Információk, alapfogalmak A szoros kapcsolattartásnak köszönhetően a rendszergazdák és az E.W.I. (External Wall Insulation) osztály között a fischer tagja az ETICS szakmai szövetségnek. Ez biztosítja az innovatív termékeket és előnyössé teszi a folyamatos szakmai tapasztalatcserét. ETICS rögzítések ETICS engedélyekkel. Személyre szabott szolgáltatások Aktív vevőszolgálat több mint 100 országban. Költséghatékony technikai tanácsadás a világszerte több mint 130 mérnök által. Prototípusok, vizsgálatok, egyedi számítások, egyedi megoldások, műszaki dokumentációk és az online szolgáltatások. Ingyenes szoftverek, beleértve a Fixperience tervezési szoftvercsomagot, CAD-FIX 3D adatbázis, stb. Gyakorlati képzések a fischer Akadémián. 1 Fenntartható üzlet és fenntartható termékek Számos környezetvédelmi tevékenység. Környezetvédelmi rendszer DIN EN ISO szerint. Tagjai vagyunk a Német Fenntartható Építés Egyesületnek (DGNB), és termékeink hitelesítése összhangban van az Építésügyi és Környezetvédelmi Intézet (IBU) által nyújtott iránymutatásokkal. fischer greenline a világ első rögzítési szortimentje ami 50% újrahasznosítható anyagot tartalmaz és a DIN CERTCO / TÜV Rheinland által hitelesített. 3

8 Információk, alapfogalmak Engedélyezett Gute Gründe für beütő fischer rögzítés 1 1) Gyors használat Teljes választék Nem szükséges speciális szerszám Egyedi címkézési lehetőség Előszerelt Szinte hőhídmentes Optimalizált terhelések További tányérok lehetségesek Kis rögzítési mélység Jó ár-érték arány 4 (110 és 390 = 0.001)

9 Információk, alapfogalmak Engedélyezett csavaros rögzítés 1 1) ( mm) Biztos rögzíés Univerzális alkalmazhatóság Nagy terhelhetőség Egyedi címkézési lehetőség Előszerelt Innovatív és teljes választék Süllyesztett rögzítést is tartalmaz a szortiment További tányérok termoz 8 U és UZhoz Fedősapka az SV-hez Ellenőrizhető szerelhetőség 5

10 Gute Kiválasztás Gründe für fischer Információk, alapfogalmak Rögzítési megoldás kiválasztása kategória alapján A leggyakoribb építőanyag szerinti kategória csoportosítás az ETAG 014-vel összhangban. Ez megkönnyíti a legmegfelelőbb rögzítés kiválasztását. Kategória A Kategória B Beton Tömör tégla Tömör mészhomok tégla Tömör könnyűbeton tégla Kategória C 1 Üreges tégla Üreges mészhomok tégla Üreges könnyűbeton tégla Kategória D Adalékanyagos könnyűbeton Kategória E Pórusbeton Dübelhossz kiválasztása A megfelelő dübelhossz kiválasztása a kulcsa a lehető legnagyobb rögzítési biztonságnak. A sajátosságokat is figyelembe kell venni. Old plaster layer } t tol Adhesive layer h D Rögzítési mélység h nom + További rétegek t tol + Szigetelőanyag vastagság h D = Szükséges dübel hossz. ld A további rétegek az alábbiakat tartalmazzák: Nem teherviselő réteg (régi vakolat vastagsága, HWL panel, külső homlokzat, etc.) + A ragasztóréteg vastagsága a hőszigetelő táblák falra nyomása után (általában kb. 10 mm) + További felületegyenlőtlenségből adódó hézagok = További rétegek t tol h 1 h nom l D t fix h nom Rögzítési mélység h 1 Furatmélység t fix Hasznos hossz. t tol További rétegek h D Szigetelőanyag vastagság t tol További rétegek l D Szükséges dübel hossz. 6

11 Fúrási alapfogalmak Fúrás Egyszerű fúrás Ütvefúrás Kalapácsfúrás A fúrási eljárást az építőanyag határozza meg: Egyszerű fúrás: Üreges anyagok, kis szilárdságú építőanyagok és gázbeton esetén csak sima fokozatban fúrjunk mert az anyag rácsszerkezete összetörik, illetve puha anyagnál nemkívánatos furatnövekedés áll elő. Ütvefúrás: Jellemzője a sok kis ütés csekély ütési energiával, általában tömör szerkezetű tégláknál alkalmazzuk. Kalapácsfúrás: Jellemzője a kevés ütésszám nagy ütési energiával, SDS befogású elektropneumatikus gépekkel alkalmazzuk tömör szerkezetű építőanyagoknál. standard keményfém meredeken élezett keményfém Információk, alapfogalmak Szakértő ötletek Szinte az összes engedélyezett rögzítéshez, egyszerű fúrás és kalapácsfúrás a jellemző az engedélyek illetve a szerelési útmutatások alapján. Ne használjon túlságosan kopott fúrószárat (lásd. engedélyek). A fúrási mélység minden esetben adott és a rögzítési alap vastagságától függ. Általános javaslat a szigetelőanyag rögzítéseknél a következő (nem építőhatósági engedély szerint): Szükséges teherhordó szerkezet vastagsága = futratmélység + 30 mm. A biztos tartás érdekében az alapra mindig merőlegesen kell a furatot elkészíteni. Kivételes esetekben az engedélyek illetve a gyártói specifikációk alapján ettől el lehet térni (5 megengedhető). 1 7

12 termoz LO 8 Beütőszerelés Gazdaságos ETICS beütőszerelés GRP szeggel Polisztirol szigetelőtábla tömör téglához Polisztirol szigetelőtábla rögzítése beütőszereléssel ÉPÍTŐANYAGOK ENGEDÉLYEK Építőanyag kategória A, B Beton Tömör mészhomok tégla ELŐNYÖK ALKALMAZÁSOK MŰKÖDÉSE 2 Optimalizált feszítő erők az üvegszál erősítésű műanyag szegnek (GRP) köszönhetően. Kis, 35 mm-es rögzítési mélységével időtakarékos. A GRP szegnek köszönhetően, a rögzítés hőhídmentes Chi érték: [W/K]. A kompressziós zóna lehetővé teszi a tányér szigetelőanyaghoz simulását. A 2.5 mm vastagságú tányér szorosan simul a szigetelőanyaghoz. Ezáltal kölcséghatékony vakolómunka lehetséges. Szigetelőtányérokkal kombinálható (DT 90, DT 110 és DT 140) nagyon lágy szigetelőanyagokhoz. Akár 180 mm-es szigetelőanyag vastagságokhoz is alkalmazható. ETICS szigetelőtáblák rögzítése betonhoz és tömör téglához. Felületbe süllyesztett rögzítés ETICS szigetelőtábláknál és ásványgyapotnál pl. polisztirol. Átmenőszereléssel alkalmazható. Egyszerű és gyors szerelés egyszerű kalapáccsal a GRP szegnek köszönhetően. Nem teherhordó rétegeket, mint például ragasztót és a régi vakolatot a táblázatban szereplő maximális hasznos hossz tartalmazza. 8

13 Műszaki adatok termoz LO 8 t fix = szigetelőanyag vastagság + ragasztó + régi vakolat Beütőszerelés Fúróátmérő Min. furat Tényleges rögzítési Dübel hossz. Max. hasznos Tányér Ø Egység csomag mélység mélység hossz. d 0 h 1 h nom l t fix Cikkszám ETA [mm] [mm] [mm] [mm] [mm] [mm] [db] Típus termoz LO 8/ termoz LO 8/ termoz LO 8/ termoz LO 8/ termoz LO 8/ termoz LO 8/ termoz LO 8/ Engedély TERHELÉSEK Megengedett terhelés 1) 4) önálló dübel esetén külső hőszigetelő rendszereknél Tervezésnél a teljes ETA-10/0460 engedélyt figyelembe kell venni. min. anyagsűrűség min. nyomószilárdság Fúrási eljárás 2) Megengedett terhelés ETAengedély ρ f b Építőanyag 3) [kg/dm³] [N/mm²] [-] [kn] Beton C12/15 H 0,17 Beton C16/20 H 0,17 Beton C50/60 H 0,17 Tömör mészhomok tégla KS 1,8 12 H 0,20 Tömör tégla Mz 2,0 12 R 0,20 1) Az anyagoldali reszleges biztonsagi tenyezőt valamint a teheroldali részleges biztonsagi tenyezőt γf = 1,5 is tartalmazza. 2) H = kalapács fúrás; R = Normál fúrás 3) Az egyes gyártói előírásokat és lehetséges furatkiosztást az építőhatósági engedély (ETA) tartalmazza. A dübel karakterisztikus húzási ellenállását helyszíni kihúzó vizsgálattal is lehet igazolni, amennyiben a teherhordó építőanyag ellenállása az építőhatósági engedélyben nem szerepel. 4) Csak húzóterhelés 2 9

14 termoz PN 8 Beütőszerelés Sokoldalú ETICS beütőszerelés GRP szeggel Ásványgyapot rögzítése téglafalhoz Polisztirol szigetelőtábla rögzítése beütőszereléssel ÉPÍTŐANYAGOK ENGEDÉLYEK Építőanyag kategória A, B, C Beton Tömör mészhomok tégla Üreges könnyűbeton tégla Üreges tégla Üreges mészhomok tégla ELŐNYÖK ALKALMAZÁSOK MŰKÖDÉSE 2 Optimalizált feszítő erők az üvegszál erősítésű műanyag szegnek (GRP) köszönhetően. Kis, 35 mm-es rögzítési mélységével időtakarékos. A GRP szegnek köszönhetően, a rögzítés hőhídmentes Chi érték: [W/K]. A kompressziós zóna lehetővé teszi a tányér szigetelőanyaghoz simulását. A 2.5 mm vastagságú tányér szorosan simul a szigetelőanyaghoz. Ezáltal kölcséghatékony vakolómunka lehetséges. Szigetelőtányérokkal kombinálható (DT 90, DT 110 és DT 140) nagyon lágy szigetelőanyagokhoz. Akár 180 mm-es szigetelőanyag vastagságokhoz is alkalmazható. ETICS szigetelőtáblák rögzítése betonhoz és téglához. Felületbe süllyesztett rögzítés ETICS szigetelőtábláknál és ásványi gyapotnál pl. polisztirol. Átmenőszereléssel alkalmazható. Egyszerű és gyors szerelés egyszerű kalapáccsal a GRP szegnek köszönhetően. Nem teherhordó rétegeket, mint például ragasztót és a régi vakolatot a táblázatban szereplő maximális hasznos hossz tartalmazza. 10

15 termoz PN 8 Műszaki adatok termoz PN 8 t fix = szigetelőanyag vastagság + ragasztó + régi vakolat Beütőszerelés Fúróátmérő Min. furat Tényleges rögzítési Dübel hossz. Max. hasznos Tányér Ø Egység csomag mélység mélység hossz. d 0 h 1 h nom l t fix ETA [mm] [mm] [mm] [mm] [mm] [mm] [db] Típus Cikkszám termoz PN 8/ termoz PN 8/ termoz PN 8/ termoz PN 8/ termoz PN 8/ termoz PN 8/ termoz PN 8/ Engedély TERHELÉSEK Megengedett terhelés 1) 4) önálló dübel esetén külső hőszigetelő rendszereknél Tervezésnél a teljes ETA-09/0171 engedélyt figyelembe kell venni. min. sűrűségi osztály min. nyomószilárdság Fúrási eljárás 2) Megengedett terhelés ETAengedély ρ f b Építőanyag 3) [kg/dm³] [N/mm²] [-] [kn] Beton C12/15 H 0,17 Beton C16/20 H 0,17 Beton C50/60 H 0,17 Tömör mészhomok tégla KS 1,8 12 H 0,20 Tömör tégla Mz 2,0 12 R 0,20 Üreges mészhomok tégla KSL 1,4 12 H 0,13 Üreges tégla Hlz 1,0 12 R 0,13 Üreges, adalékanyagos könnyűbeton tégla Hbl 1,2 10 H 0,17 Háromrétegű külső betonfal panel C20/25 H 0,17 1) Az anyagoldali reszleges biztonsagi tenyezőt valamint a teheroldali részleges biztonsagi tenyezőt γf = 1,5 is tartalmazza. 2) H = kalapács fúrás; R = Normál fúrás 3) Az egyes gyártói előírásokat és lehetséges furatkiosztást az építőhatósági engedély (ETA) tartalmazza. A dübel karakterisztikus húzási ellenállását helyszíni kihúzó vizsgálattal is lehet igazolni, amennyiben a teherhordó építőanyag ellenállása az építőhatósági engedélyben nem szerepel. 4) Csak húzóterhelés 2 11

16 termofix CF 8 Beütőszerelés Felhasználóbarát ETICS acélszeges beütőszerelés Polisztirol szigetelőtábla tömör téglához Ásványigyapot rögzítés téglafalhoz ÉPÍTŐANYAGOK ENGEDÉLYEK Építőanyag kategória A, B, C, D Beton Tömör mészhomok tégla Üreges könnyűbeton tégla Üreges tégla Üreges mészhomok tégla Beton tégla Tömör blokk könnyűbetonból Adalékanyagos könnyűbeton 2 ELŐNYÖK Nagy feszítőerő az acélszegnek köszönhetően. A 27.5 mm-es kis rögzítési mélység gyors fúrási munkát eredményez. Alacsony hőveszteség az üvegszál erősítésű (GRP) beütődübelnek köszönhetően. A tányér szorosan simul a szigetelőanyaghoz. Ezáltal kölcséghatékony vakolómunka lehetséges. Szigetelőtányérokkal kombinálható (DT 90, DT 110 és DT 140) nagyon lágy szigetelőanyagokhoz. Akár 200 mm-es szigetelőanyag vastagságokhoz is alkalmazható. ALKALMAZÁSOK ETICS szigetelőtáblák rögzítése betonhoz és téglához. Felületbe süllyesztett rögzítés ETICS szigetelőtábláknál és ásványgyapotnál pl. polisztirol. MŰKÖDÉSE Átmenőszereléssel alkalmazható. Egyszerű és gyors szerelés egyszerű kalapáccsal a GRP szegnek köszönhetően. Nem teherhordó rétegeket, mint például ragasztót és a régi vakolatot a táblázatban szereplő maximális hasznos hossz tartalmazza. 12

17 termofix CF 8 Műszaki adatok termofix CF 8 t fix = szigetelőanyag vastagság + ragasztó + régi vakolat Beütőszerelés Fúróátmérő Min. furat Tényleges rögzítési Dübel hossz. Max. hasznos Tányér Ø Egység csomag mélység mélység hossz. d 0 h 1 h nom l t fix ETA [mm] [mm] [mm] [mm] [mm] [mm] [db] Típus Cikkszám termofix CF 8/ , termofix CF 8/ , termofix CF 8/ , termofix CF 8/ , termofix CF 8/ , termofix CF 8/ , termofix CF 8/ , termofix CF 8/ , Engedély TERHELÉSEK Megengedett terhelés 1) 4) önálló dübel esetén külső hőszigetelő rendszereknél Tervezésnél a teljes ETA-07/0287 engedélyt figyelembe kell venni. min. sűrűségi osztály min. nyomószilárdság Fúrási eljárás 2) Megengedett terhelés ETAengedély ρ f b Építőanyag 3) [kg/dm³] [N/mm²] [-] [kn] Beton C12/15 H 0,20 Beton C16/20 H 0,25 Beton C50/60 H 0,30 Tömör mészhomok tégla KS 1,8 12 H 0,25 Tömör tégla Mz 2,0 12 H 0,30 BETON TÉGLA Vbn 2,0 20 H 0,20 Üreges mészhomok tégla KSL 1,4 12 H 0,25 Üreges tégla Hlz 1,0 12 R 0,20 Üreges könnyűbeton tégla Hbl 1,2 10 H 0,17 Tömör könnyűbeton tégla Vbl 1,4 8 H 0,10 Adalékanyagos könnyűbeton LAC 0,8 4 H 0,10 Adalékanyagos könnyűbeton LAC 0,8 6 H 0,13 Háromrétegű külső betonfal panel C20/25 H 0,25 1) Az anyagoldali reszleges biztonsagi tenyezőt valamint a teheroldali részleges biztonsagi tenyezőt γf = 1,5 is tartalmazza. 2) H = kalapács fúrás; R = Normál fúrás 3) Az egyes gyártói előírásokat és lehetséges furatkiosztást az építőhatósági engedély (ETA) tartalmazza. A dübel karakterisztikus húzási ellenállását helyszíni kihúzó vizsgálattal is lehet igazolni, amennyiben a teherhordó építőanyag ellenállása az építőhatósági engedélyben nem szerepel. 4) Csak húzóterhelés 2 13

18 termoz CN 8 Beütőszerelés A nagyteljesítményű ETICS beütődübel kombinált szeggel Utólagos ETICS megerősítés Részlet: innovatív acél-nylon kombináció ÉPÍTŐANYAGOK ENGEDÉLYEK Építőanyag kategória A, B, C, D Beton Beton tégla Tömör mészhomok tégla Üreges könnyűbeton tégla Üreges tégla Üreges mészhomok tégla Adalékanyagos könnyűbeton ELŐNYÖK ALKALMAZÁSOK MŰKÖDÉSE 2 Nagy feszítőerő az acél végnek köszönhetően. Kis, 35 mm-es rögzítési mélységével időtakarékos. A Termoz CN gyakorlatilag hőhídmentes a kombinált szegnek köszönhetően. A száron található gyűrődési zóna lehetővé teszi a tányér szigetelőanyaghoz simulását. A 2.5 mm vastagságú tányér szorosan simul a szigetelő-anyaghoz. Ezáltal kölcséghatékony vakolómunka lehetséges. Szigetelőtányérokkal kombinálható (DT 90, DT 110 és DT 140) nagyon lágy szigetelőanyagokhoz. Akár 340 mm-es szigetelőanyag vastagságokhoz is alkalmazható. ETICS szigetelőtáblák rögzítése betonhoz és téglához. Felületbe süllyesztett rögzítés ETICS szigetelőtábláknál és ásványgyapotnál pl. polisztirol. Átmenőszereléssel alkalmazható. Egyszerű és gyors szerelés egyszerű kalapáccsal a kombinált szegnek köszönhetően. Nem teherhordó rétegeket, mint például ragasztót és a régi vakolatot a táblázatban szereplő maximális hasznos hossz tartalmazza. 14

19 termoz CN 8 Műszaki adatok termoz CN 8 t fix = szigetelőanyag vastagság + ragasztó + régi vakolat Beütőszerelés Fúróátmérő Min. furat Tényleges rögzítési Dübel hossz. Max. hasznos Tányér Ø Egység csomag mélység mélység hossz. d 0 h 1 h nom l t fix ETA [mm] [mm] [mm] [mm] [mm] [mm] [db] Típus Cikkszám termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ Engedély 2 TERHELÉSEK Megengedett terhelés 1) 4) önálló dübel esetén külső hőszigetelő rendszereknél Tervezésnél a teljes ETA-09/0394 engedélyt figyelembe kell venni. min. sűrűségi osztály min. nyomószilárdság Fúrási eljárás 2) Megengedett terhelés ETAengedély ρ f b Építőanyag 3) [kg/dm³] [N/mm²] [-] [kn] Beton C12/15 H 0,30 Beton C16/20 H 0,30 Beton C50/60 H 0,30 Tömör mészhomok tégla KS 1,8 12 H 0,30 Tömör tégla Mz 2,0 12 H 0,30 Beton tégla Vbn 2,0 20 H 0,25 Üreges mészhomok tégla KSL 1,4 12 H 0,17 Üreges tégla Hlz 1,0 12 R 0,20 Üreges könnyűbeton tégla Hbl 1,2 10 H 0,20 Tömör könnyűbeton tégla Vbl 1,4 8 H 0,20 Adalékanyagos könnyűbeton LAC 0,8 4 H 0,13 Adalékanyagos könnyűbeton LAC 0,8 6 H 0,20 Háromrétegű külső betonfal panel C20/25 H 0,30 1) Az anyagoldali reszleges biztonsagi tenyezőt valamint a teheroldali részleges biztonsagi tenyezőt γf = 1,5 is tartalmazza. 2) H = kalapács fúrás; R = Normál fúrás 3) Az egyes gyártói előírásokat és lehetséges furatkiosztást az építőhatósági engedély (ETA) tartalmazza. A dübel karakterisztikus húzási ellenállását helyszíni kihúzó vizsgálattal is lehet igazolni, amennyiben a teherhordó építőanyag ellenállása az építőhatósági engedélyben nem szerepel. 4) Csak húzóterhelés 15

20 termofix PN 8 Beütőszerelés Konstruktív ETICS beütőszerelés GRP szeggel Polisztirol szigetelőtábla Polisztirol szigetelőtábla (O35) üreges mészhomok téglához ÉPÍTŐANYAGOK Beton Épitő tégla Tömör mészhomok tégla Üreges tégla Üreges mészhomok tégla ELŐNYÖK ALKALMAZÁSOK MŰKÖDÉSE 2 Optimalizált feszítő erők az üvegszál erősítésű műanyag szegnek (GRP) köszönhetően. Kis, 35 mm-es rögzítési mélységével időtakarékos. A GRP szegnek köszönhetően, a rögzítés hőhídmentes. A kompressziós zóna lehetővé teszi a tányér szigetelőanyaghoz simulását. A 2.5 mm vastagságú tányér szorosan simul a szigetelőanyaghoz. Ezáltal kölcséghatékony vakolómunka lehetséges. Szigetelőtányérokkal kombinálható (DT 90, DT 110 és DT 140) nagyon lágy szigetelőanyagokhoz. Akár 180 mm-es szigetelőanyag vastagságokhoz is alkalmazható. ETICS szigetelőtáblák rögzítése betonhoz és téglához. Felületbe süllyesztett rögzítés ETICS szigetelőtábláknál és ásványi gyapotnál pl. polisztirol. Átmenőszereléssel alkalmazható. Egyszerű és gyors szerelés egyszerű kalapáccsal a GRP szegnek köszönhetően. Nem teherhordó rétegeket, mint például ragasztót és a régi vakolatot a táblázatban szereplő maximális hasznos hossz tartalmazza. 16

21 termofix PN 8 Műszaki adatok termofix PN 8 t fix = szigetelőanyag vastagság + ragasztó + régi vakolat Fúróátmérő Min. furat mélység Tényleges rögzítési mélység Dübel hossz. Max. hasznos hossz. Tányér Ø Egység csomag d 0 h 1 h nom l t fix Típus Cikkszám [mm] [mm] [mm] [mm] [mm] [mm] [db] termofix PN 8/ termofix PN 8/ termofix PN 8/ termofix PN 8/ termofix PN 8/ termofix PN 8/ termofix PN 8/ Beütőszerelés 2 17

22 DHK Beütőszerelés Költséghatékony műanyag szigetelésrögzítő minden szokványos hőszigeteléshez Hátul szellőztetett homlokzati szigetelésekhez Hátul szellőztetett homlokzati szigetelésekhez ÉPÍTŐANYAGOK Beton Üreges, könnyűbeton falazóelem Üreges tégla Üreges mészhomok tégla Tömör mészhomok tégla Terméskő Gázbeton Tömör könnyűbeton falazat Tömör tégla 2 ELŐNYÖK A terpesztőrész optimális geometriai kialakítása kis rögzítési mélységet biztosít és csökkenti a fúrási szükségletet. A tányér rugalmas alakváltozása tartós nyomóhatást fejt ki a szigetelőanyagra és ezzel stabilan rögzíti a falazathoz. Az egyszerű beütőszerelés lehetővé teszi a gyors alkalmazást, így csökkentve a munkaterhet. A fekete szigetelésrögzítő a hátul szellőztetett homlokzatoknál a fekete szigetelőanyagokon nem feltűnő. A DHK 45 egyaránt alkalmazható puha és szilárd szigetelőlapokhoz is. ALKALMAZÁSOK Puha és szilárd hátul szellőztetett homlokzati szigetelésekhez: Kőzetgyapot / üveggyapot Poliuretán táblák Könnyű, fagyapot építési táblák Szálas szigetelőanyagok Polisztirol Foamglas MŰKÖDÉSE A DHK dübel egyszerű kalapács használatával, átmenőszereléssel alkalmazható. A tányérátmérő függ a szigetelőanyag szilárdságától: DHK 45 szilárd szigetelőanyagokhoz; DHK 90 puha szigetelőanyagokhoz. A DHK feszítőbordái ideális rögzítést biztosítanak a furatban. Hőmérsékleti tartomány szereléskor: -40 C -től + 80 C -ig. 18

23 DHK MŰSZAKI ADATOK Beütőszerelés Műanyag szigetelésrögzítők szeg nélkül DHK 45, Tányér-ø 45 mm Műanyag szigetelésrögzítők szeg nélkül DHK, Tányér-ø 90 mm Fúróátmérő Min. furatmélység Tényleges Dübelhossz Max. Egységcsomag rögzítési mélység hasznos hossz d o h 1 h ef l t fix Típus Cikkszám [mm] [mm] [mm] [mm] [mm] [db] DHK DHK DHK DHK DHK DHK DHK DHK DHK DHK DHK 45/ DHK 45/ DHK 45/ DHK 45/ TERHELÉSEK Műanyag szigetelésrögzítők szeg nélkül DHK Legnagyobb javasolt terhelések 1) egy dübel esetén. Típus DHK 2) Javasolt terhelések különféle építőanyagokban F rec Beton C12/15 [kn] 0,03 Tömör tégla Mz 12 [kn] 0,03 Tömör mészhomok tégla KS 12 [kn] 0,03 Üreges mészhomok tégla KSL 6 [kn] 0,03 Üreges tégla Hlz 12 [kn] 0,02 Gázbeton PB2, PP2 (G2) [kn] 0,02 1) 4-es biztonsági tényezőt tartalmaz. 2) Érvényes húzóerőre. 19

24 DHM Beütőszerelés Tűzvédelmileg tesztelt, fém szigetelésrögzítő tűzálló hőszigetelésekhez Nyomásálló szigetelőanyagok mennyezeti rögzítéséhez Nyomásálló szigetelőanyagok rögzítéséhez függönyfalaknál ÉPÍTŐANYAGOK ENGEDÉLYEK Beton Üreges, könnyűbeton falazóelem Üreges tégla Üreges mészhomok tégla Tömör mészhomok tégla Terméskő Gázbeton Tömör könnyűbeton falazat Tömör tégla 2 ELŐNYÖK F 120 tűzvédelmi engedéllyel rendelkezik, ezáltal biztonságosan alkalmazható a tűzállóságot megkövetelő helyeken. Puha szigetelőanyagok esetén a DHM szigeteléstartót a DTM 80 fémtányérral (a csomag nem tartalmazza) lehet kombinálni. Az egyszerű beütőszerelés lehetővé teszi a gyors alkalmazást, így csökkentve a munkaterhet. A szár geometriai kialakításának köszönhetően gázbetonba előfúrás nélkül szerelhető. ALKALMAZÁSOK Puha és szilárd tüzálló szigetelőanyagokhoz: Kőzetgyapot / üveggyapot Könnyű, fagyapot építési táblák Foamglas Továbbá alkalmas: Polisztirol Szálas szigetelőanyagok MŰKÖDÉSE A DHM dübel egyszerű kalapács használatával, átmenőszereléssel alkalmazható. Az előfeszített acélszár beütéskor az építőanyagba feszül. Puha szigetelőanyagokhoz DTM 80 tányér használata javasolt (a csomag nem tartalmazza). 20

25 DHM MŰSZAKI ADATOK Beütőszerelés Fém szigetelésrögzítő DHM, tányér-ø 35 mm Fém szigetelésrögzítő tányér DTM 80, tányér-ø 85 mm, furat-ø 14 mm Fúróátmérő Min. furatmélység Tényleges Dübelhossz Max. Egységcsomag rögzítési mélység hasznos hossz d o h 1 h ef l t fix Típus Cikkszám [mm] [mm] [mm] [mm] [mm] [db] DHM ) DHM ) DHM ) DHM ) DHM ) DHM ) DHM 30 INOX ) DHM 60 INOX ) DHM 90 INOX ) DHM 120 INOX ) DHM 150 INOX ) DTM DTM 80 INOX ) Gázbetonba G2/G4 előfúrás nélkül szerelhető. 2 TARTOZÉKOK Fedősapka DHM ADK-W Fedősapka DHM ADK-GR Fedősapka DHM ADK-BG Átmérő Szín Karton Egységcsomag D Típus Cikkszám [mm] [db] [db] DHM ADK-W fehér DHM ADK-GR szürke DHM ADK-BG bézs TERHELÉSEK Fém szigetelésrögzítők szeg nélkül DHM Legnagyobb javasolt terhelések 1) egy dübel esetén. Típus DHM 2) Javasolt terhelések különféle építőanyagokban F rec Beton C12/15 [kn] 0,25 Tömör tégla Mz 12 [kn] 0,25 Tömör mészhomok tégla KS 12 [kn] 0,25 Gázbeton (előfúrás nélkül) PB2, PP2 (G2) [kn] 0,10 1) 4-es biztonsági tényezőt tartalmaz. 2) Érvényes húzóerőre. 21

26 termoz 8 SV Csavaros dübelek Gyors ETICS csavaros dübel süllyesztett szereléssel Polisztirol táblák Süllyesztett szerelés polisztirol táblákba Építőanyag Engedélyek Építőanyag kategória A, B, C, D, E Beton Tömör mészhomok tégla Üreges könnyűbeton tégla Üreges tégla Perforált mészhomokkő tégla Pórusbeton Tömör könnyűbeton tégla Adalékanyagos könnyűbeton ELŐNYÖK ALKALMAZÁSOK MŰKÖDÉSE 3 Nagy feszítőerő a csavarnak köszönhetően. Nem szükséges szerelőszerszám. Alacsony szerelési költségek. Egy rögzítési mélység az összes építőanyag kategóriához (A, B, C, D és E). A rögzítés alkalmazható fába illetve táblás építőanyagokba is ha a terpesztőrészt eltávolítjuk. A védett terpesztőréteg megakadályozza a furat bejutását és megkönnyíti a beállítást. Teljes készlet. PS fedő tányér a dobozban. Szigetelőanyag vastagság 220 mm-ig. ETICS szigetelő táblák rögzítése. Süllyesztett szerelés, például polisztirol táblákba. Átmenőszereléssel alkalmazható. Nem szükséges szerelőszerszám. A tányért addig forgatjuk amíg a mélységjelölő teljesen behatól a szigetelőanyagba. A szerelési folyamat kész amikor a megfelelő fedősapkát behelyeztük a süllyedésbe. 22

27 termoz 8 SV Műszaki adatok Engedély termoz 8 SV Fúróátmérő Min. furat mélység Tényleges rögzítési mélység Dübel hossz. Max. hasznos hossz. h nom t fix = szigetelőanyag + ragasztó + vakolat Tányér Ø Behajtás Egység csomag d 0 h 1 h nom l t fix ETA [mm] [mm] [mm] [mm] [mm] [mm] [db] Típus Cikkszám termoz 8 SV ) T termoz 8 SV T termoz 8 SV T termoz 8 SV T termoz 8 SV T termoz 8 SV T termoz 8 SV T ) Min. tfix = szigetelőanyag + ragasztó + vakolat 80 mm Terhelések Megengedett terhelés 1) 4) önálló dübel esetén külső hőszigetelő rendszereknél Tervezésnél a teljes ETA-06/0180 engedélyt figyelembe kell venni. min. sűrűségi osztály min. nyomószilárdság Fúrási eljárás 2) Megengedett terhelés ETA- Engedély ρ f b Építőanyag 3) [kg/dm³] [N/mm²] [-] [kn] Beton C12/15 H 0,50 Beton C16/20 H 0,50 Beton C50/60 H 0,50 Tömör mészhomok tégla KS 1,8 12 H 0,50 Tömör tégla Mz 2,0 12 H 0,50 Perforált mészhomokkő tégla KSL 1,4 12 H 0,50 Üreges tégla Hlz 1,0 12 R 0,40 Üreges könnyűbeton tégla Hbl 0,9 2 R 0,13 Tömör könnyűbeton tégla Vbl 0,7 4 R 0,10 Adalékanyagos könnyűbeton LAC 0,8 2 R 0,07 Pórusbeton PP 0,5 4 R 0,13 1) Az anyagoldali reszleges biztonsagi tenyezőt valamint a teheroldali részleges biztonsagi tenyezőt γf = 1,5 is tartalmazza. 2) H = kalapács fúrás; R = Normál fúrás 3) Az egyes gyártói előírásokat és lehetséges furatkiosztást az építőhatósági engedély (ETA) tartalmazza. A dübel karakterisztikus húzási ellenállását helyszíni kihúzó vizsgálattal is lehet igazolni, amennyiben a teherhordó építőanyag ellenállása az építőhatósági engedélyben nem szerepel. 4) Csak húzóterhelés Csavaros dübelek 3 23

28 termoz 8 UZ Csavaros dübelek Egyedülálló ETICS csavaros rögzítés GRP csavarral Felületi szerelés polisztirolba Lágy szigetelőanyagok rögzítése nagyobb kiegészítő tányérral Építőanyag Engedélyek Építőanyag kategória A, B, C, D Beton Tömör mészhomok tégla Üreges könnyűbeton tégla Üreges tégla Perforált mészhomokkő tégla Tömör könnyűbeton tégla Adalékanyagos könnyűbeton ELŐNYÖK ALKALMAZÁSOK MŰKÖDÉSE 3 Nagy feszítőerő a csavarnak köszönhetően. Nem szükséges szerelőszerszám. Alacsony szerelési költségek. Kis, 35 mm-es horganyzási mélységével időtakarékos. A GRP csavarnak köszönhetően, a rögzítés hőhídmentes Chi érték: [W/K]. A kompressziós zóna lehetővé teszi a tányér szigetelőanyaghoz simulását. A védett terpesztőréteg megakadályozza a furat bejutását és megkönnyíti a beállítást. Szigetelőtányérokkal kombinálható (DT 90, DT 110 és DT 140) nagyon lágy szigetelőanyagokhoz. Szigetelőanyag vastagság 180 mm-ig. ETICS szigetelőtáblák rögzítése betonhoz és téglához. Felületbe süllyesztett rögzítés ETICS szigetelőtábláknál és ásványi gyapotnál pl. polisztirol. Átmenőszereléssel alkalmazható. Nem szükséges szerelőszerszám. Egyszerű, gyors szerelésg a GRP csavar és akkus csavarozó illetve T40 bit által. Nem teherhordó rétegeket, mint például ragasztót és a régi vakolatot a táblázatban szereplő maximális hasznos hossz tartalmazza. 24

29 termoz 8 UZ Műszaki adatok Engedély termoz 8 UZ Fúróátmérő Min. furat mélység Tényleges rögzítési mélység Dübel hossz. Max. hasznos hossz. h nom h 1 l t fix Ø 60 mm t fix = szigetelőanyag + ragasztó + vakolat Tányér Ø Behajtás Egység csomag d 0 h 1 h nom l t fix ETA [mm] [mm] [mm] [mm] [mm] [mm] [db] Típus Cikkszám termoz 8 UZ/ T termoz 8 UZ/ T termoz 8 UZ/ T termoz 8 UZ/ T termoz 8 UZ/ T termoz 8 UZ/ T termoz 8 UZ/ T Terhelések Megengedett terhelés 1) 4) önálló dübel esetén külső hőszigetelő rendszereknél Tervezésnél a teljes ETA-02/0019 engedélyt figyelembe kell venni. min. sűrűségi osztály min. nyomószilárdság Fúrási eljárás 2) Megengedett terhelés ETA- Engedély ρ f b Építőanyag 3) [kg/dm³] [N/mm²] [-] [kn] Beton C12/15 H 0,40 Beton C16/20 H 0,40 Beton C50/60 H 0,40 Tömör mészhomok tégla KS 1,8 12 H 0,40 Tömör tégla Mz 2,0 12 H 0,50 Perforált mészhomokkő tégla KSL 1,4 12 H 0,20 Üreges tégla Hlz 1,0 12 R 0,20 Üreges könnyűbeton tégla Hbl 0,9 2 R 0,13 Tömör könnyűbeton tégla Vbl 0,7 4 R 0,13 Adalékanyagos könnyűbeton LAC 1,0 6 H 0,13 Háromrétegű külső betonfal panel C20/25 H 0,40 1) Az anyagoldali reszleges biztonsagi tenyezőt valamint a teheroldali részleges biztonsagi tenyezőt γf = 1,5 is tartalmazza. 2) H = kalapács fúrás; R = Normál fúrás 3) Az egyes gyártói előírásokat és lehetséges furatkiosztást az építőhatósági engedély (ETA) tartalmazza. A dübel karakterisztikus húzási ellenállását helyszíni kihúzó vizsgálattal is lehet igazolni, amennyiben a teherhordó építőanyag ellenállása az építőhatósági engedélyben nem szerepel. 4) Csak húzóterhelés Csavaros dübelek 3 25

30 termoz 8 U Csavaros dübelek Univerzális ETICS csavaros rögzítés Delta-Seal bevonatú acélcsavarral Polisztirol tábla (O35) üreges homokkő téglán Utólagos ETICS megerősítés Építőanyag Engedélyek Építőanyag kategória A, B, C, E Beton Tömör mészhomok tégla Üreges könnyűbeton tégla Üreges tégla Perforált mészhomokkő tégla Tömör könnyűbeton tégla Pórusbeton ELŐNYÖK ALKALMAZÁSOK MŰKÖDÉSE 3 Nagy feszítőerő a csavarnak és a 70 mm-es rögzítési mélységnek köszönhetően. A speciális bevonat biztosítja a hosszú élettartamot. A fedő dugó csökkenti a hőhíd képződést. A rugalmas tányérkialakítás megakadályozza a szigetelőanyag beroppanását. Szigetelőtányérokkal kombinálható (DT 90, DT 110 és DT 140) nagyon lágy szigetelőanyagokhoz. Szigetelőanyag vastagság 320 mm-ig. ETICS szigetelőtáblák rögzítése betonhoz és téglához. Felületbe süllyesztett rögzítés ETICS szigetelőtábláknál és ásványi gyapotnál pl. polisztirol. Átmenőszereléssel alkalmazható. Termoz SWZ TX 30 szerelőszerszám szükséges a szereléshez. Egyszerű, gyors szerelésg a deltaseal bevonatú csavar és akkus csavarozó által. Nem teherhordó rétegeket, mint például ragasztót és a régi vakolatot a táblázatban szereplő maximális hasznos hossz tartalmazza. 26

31 termoz 8 U Műszaki adatok Engedély termoz 8U - előszerelt T30 csavarral Fúróátmérő Min. furat mélység Tényleges rögzítési mélység Dübel hossz. Max. hasznos hossz. h nom h 1 t fix = szigetelőanyag + ragasztó + vakolat Tányér Ø Behajtás Egység csomag d 0 h 1 h nom l t fix ETA [mm] [mm] [mm] [mm] [mm] [mm] [db] Típus Cikkszám termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T termoz 8U/ T Tartozékok Csavaros dübelek 3 termoz - szerelőszerszám Behajtás Dübel típus Egység csomag Típus Cikkszám [db] SWZ-TX T30 termoz 8 U 1 Terhelések Megengedett terhelés 1) 4) önálló dübel esetén külső hőszigetelő rendszereknél Tervezésnél a teljes ETA-02/0019 engedélyt figyelembe kell venni. min. sűrűségi osztály min. nyomószilárdság Fúrási eljárás 2) Megengedett terhelés ETA- Engedély ρ f b Építőanyag 3) [kg/dm³] [N/mm²] [-] [kn] Beton C12/15 H 0,50 Beton C16/20 H 0,50 Beton C50/60 H 0,50 Tömör mészhomok tégla KS 1,6 12 H 0,50 Tömör tégla Mz 1,6 12 H 0,50 Perforált mészhomokkő tégla KSL 1,4 12 H 0,25 Üreges tégla Hlz 1,2 12 R 0,25 Üreges könnyűbeton tégla Hbl 0,5 2 R 0,13 Tömör könnyűbeton tégla Vbl 0,5 4 R 0,20 Pórusbeton PP 0,5 4 R 0,40 Háromrétegű külső betonfal panel C20/25 H 0,50 1) Az anyagoldali reszleges biztonsagi tenyezőt valamint a teheroldali részleges biztonsagi tenyezőt γf = 1,5 is tartalmazza. 2) H = kalapács fúrás; R = Normál fúrás 3) Az egyes gyártói előírásokat és lehetséges furatkiosztást az építőhatósági engedély (ETA) tartalmazza. A dübel karakterisztikus húzási ellenállását helyszíni kihúzó vizsgálattal is lehet igazolni, amennyiben a teherhordó építőanyag ellenállása az építőhatósági engedélyben nem szerepel. 4) Csak húzóterhelés 27

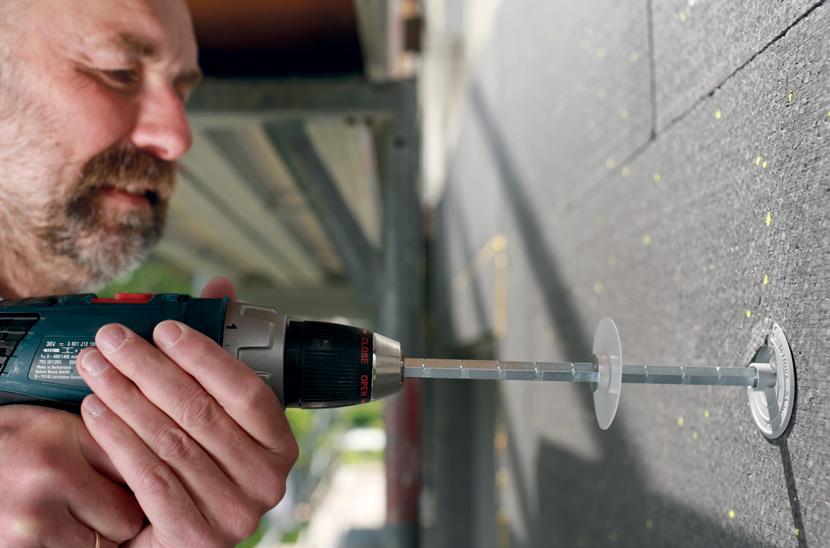

32 termoz SV II ecotwist Csavaros dübelek Az innovatív süllyeszthető ETICS rögzítés minden építőanyaghoz Szerelési eljárás termoz SV II ecotwist polisztirol táblába 032 Szerelési eljárás termoz SV II ecotwist polisztirol táblába 032 Építőanyag Engedélyek Építőanyag kategória A, B, C, D, E Beton Beton (külső réteggel) Tömör mészhomok tégla Üreges könnyűbeton tégla Üreges tégla Perforált mészhomokkő tégla Pórusbeton Adalékanyagos könnyűbeton Francia tégla ELŐNYÖK ALKALMAZÁSOK MŰKÖDÉSE 3 Standard rögzítési mélység minden építőanyaghoz. Egy rögzítőelem 100 mm-től 400 mm-es szigetelőanyag vastagsághoz. Ez növeli a produktivitást, időt és raktárhelyet takarít meg. A robosztus kialakítású telepítőszerszám könnyű és gyors szerelhetőséget biztosít. A csavart formájú önmetsző tartótányér tökéletesen illeszkedik a szigetelőanyagba, ezáltal nem okoz sérülést a felületen. Egyszerű szerelés a speciális szerelőszerszám segítségével. Alkalmazható ETICS polisztirol táblákhoz betonba és falazatba és homogén ásványgyapot tábláknál. Besüllyeszthető szerelés A rögzítőelem szerelése a szigetelőanyagon keresztül történk a furatba és speciális szerelőszerszámot kell alkalmazni. A csavart tányérnak és a csavarnak azonos menete van, ezáltal ezek egyszerre hatolnak be a szigetelőanyagba amíg az elfordulásgátló el nem éri az építőanyagot. Ezután az acélcsavar behatól a terpesztő részbe. A szerelés során, a torziós zóna a minimumra zsugorodik A szerelés kész van, ha a telepítő szerszámon található jelölő gyűrű / megállító tányér egy szintbe kerül a szigetelőanyaggal. 28

33 termoz SV II ecotwist Műszaki adatok Engedély termoz SV II ecotwist Szig. anyag Szár átmérő Vastagság Tényleges Szár hossz. a Furatmélység Teljes furatmélység Egység vastagság kiegyenlítése rögzítési furatban az építőanyagban csomag tűrése mélység h D t tol h ef h nom h 1 ETA [mm] [mm] [mm] [mm] [mm] [mm] [mm] [db] Típus Cikkszám termoz SV II ecotwist hd termoz SV II ecotwist hd termoz SV II ecotwist hd h ef h nom h 1 t tol h D Ø 66 mm Csavaros dübelek Tartozékok termoz SV II záródugó termoz SV II szerelőszerszám Típus Cikkszám [db] termoz SV II záródugó termoz SV II szerelőszerszám 260 mm termoz SV II szerelőszerszám 400 mm Egység csomag Terhelések Megengedett terhelés 1) 4) önálló dübel esetén külső hőszigetelő rendszereknél Tervezésnél a teljes ETA-12/0208 engedélyt figyelembe kell venni. min. sűrűségi osztály min. nyomószilárdság Fúrási eljárás 2) Megengedett terhelés ETA- Engedély ρ f b Építőanyag 3) [kg/dm³] [N/mm²] [-] [kn] Beton C12/15 H 0,50 Beton C16/20 H 0,50 Beton C50/60 H 0,50 Tömör mészhomok tégla KS 2,0 12 H 0,40 Tömör mészhomok tégla KS 2,0 20 H 0,50 Tömör tégla Mz 1,8 12 H 0,40 Teljes blokkok betonból Vbn 2,0 12 H 0,40 Teljes blokkok betonból Vbn 2,0 20 H 0,50 Perforált mészhomokkő tégla KSL 1,4 12 H 0,25 Perforált mészhomokkő tégla KSL 1,4 20 H 0,40 Üreges tégla Hlz 1,0 12 R 0,25 Üreges könnyűbeton tégla Hbl 1,2 8 H 0,30 Üreges könnyűbeton tégla Hbl 1,2 10 H 0,20 Tömör könnyűbeton tégla Vbl 1,4 8 H 0,20 Adalékanyagos könnyűbeton LAC 1,0 6 H 0,25 Pórusbeton PP 0,5 4 R 0,13 Háromrétegű külső betonfal C20/25 H 0,30 1) Az anyagoldali reszleges biztonsagi tenyezőt valamint a teheroldali részleges biztonsagi tenyezőt γf = 1,5 is tartalmazza. 2) H = kalapács fúrás; R = Normál fúrás 3) Az egyes gyártói előírásokat és lehetséges furatkiosztást az építőhatósági engedély (ETA) tartalmazza. A dübel karakterisztikus húzási ellenállását helyszíni kihúzó vizsgálattal is lehet igazolni, amennyiben a teherhordó építőanyag ellenállása az építőhatósági engedélyben nem szerepel. 4) Csak húzóterhelés 3 29

34 termofix 6H-NT Csavaros dübelek Felületi vagy süllyesztett ETICS rögzítés táblás anyagokhoz Power-Fast engedélyezett csavarral Fa szálas táblák rögzítése tömör fánál Polisztirol táblák rögzítése OSB-lapokhoz Építőanyag Rétegelt építőlapok MDF lapok OSB lapok Forgácslap Gipsz farostlemez Tömör fa ELŐNYÖK ALKALMAZÁSOK MŰKÖDÉSE 3 Előszerelt rögzítőelem engedélyezett Power-Fast csavarokkal. Ez garantálja a biztonságos rögzítést. A minimális 30 mm-es csavar mélység garantálja a gyors szerelést. Nem szükséges előfúrás. A záródugók a csomagolás tartalmazza. Szigetelőtányérokkal kombinálható (DT 90, DT 110 és DT 140) nagyon lágy szigetelőanyagokhoz. Süllyesztett szereléshez a TTS szerszám alkalmazható lágy anyagok esetén mint pl. polisztirol PS 15 vagy PS 20. Szigetelőanyag vastagság 280 mm-ig. ETICS szigetelőtáblákhoz alklamzható faszerkezetek esetén. Süllyesztett szerelés ETICS szigetelőanyagba pl. polisztirolba. Felületi szerelés lágy farostlemezeknél. A rögzítőelem szerelhető egyszerű T30 bittel felületi alkalmazásokhoz. A TSS szerszám szükséges süllyesztett szerelésekhez. Segíti a precíz pozícionálást és a dübel becsavarását. A tömítő záródugó használatával síma felületet kapunk. A TSS szerszám tányérjának megfordításával felületi szereléseket végezhetünk. Ez megakadályozza a dűbel tányérjának a besüllyedését a nemkívánt mélységbe. 30

35 termofix 6H-NT Felületi síkba szerelés süllyesztett szerelés Csavaros dübelek Műszaki adatok termofix 6H-NT Felületi síkba szerelés 3 Dübel hossz. Tányér Ø Csavar átmérő Horganyzási mélység Süllyesztett szerelés Hasznos hossz felületi szerelésnél Hasznos hossz. 70mm-es rögzítési mélységnél Egység csomag l d s h v t fix t fix Típus Cikkszám [mm] [mm] [mm] [mm] [mm] [mm] [db] termofix 6H-NT ) termofix 6H-NT termofix 6H-NT termofix 6H-NT termofix 6H-NT termofix 6H-NT termofix 6H-NT termofix 6H-NT termofix 6H-NT termofix 6H-NT termofix 6H-NT termofix 6H-NT termofix 6H-NT termofix 6H-NT ) csak süllyesztett szereléshez 31

36 termofix 6H-NT Csavaros dübelek Fedősapka MW D60 Fedősapka PS D60 Szerelőszerszám TSS Egység csomag Típus Cikkszám [db] MW D PS D TSS Terhelések termofix 6H-NT Terhelhetőségi értékek különböző építőanyagoknál. Rögzítési alap Vastagság d [mm] Ajánlott legnagyobb terhelés belső laboratóriumi vizsgálatok biztonsági tényező 3, mélység 30 mm [kn] OSB lap 16 0,40 Fűrészáru FP (laminált forgácslap) 16 0,30 Rétegelt építőlap 19 0,50 Gerenda 60 0,60 (h v 40 = 1,0 kn) Gipszrostlemez 12,5 0,15 MDF lap 19 0,

37 termofix 6H-NT Előny a szakembereknek: A fischer rögzítéstechnikai katalógus számtalan megoldást és segítséget kínál a gyors és biztonságos termék kiválasztáshoz. Több min 300 oldal Termékleírás az előnyök áttekintésével Szerelési tippek Alkalmazási megoldások Részletes technikai információk Rögzítéstechnikai alapok Röviden: Minden amit a szakembereknek tudniuk kell a rögzítésekről. Csavaros dübelek 3 33

38 termofix B Csavaros dübelek A konstruktív csavaros rögzítés Delta-Seal bevonatú önfúró csavarral acél szerkezetekhez. Polisztirol tábla rögzítés fémlemezhez Építőanyag Fémlemez / trapézlemez (1.5 mm) ELŐNYÖK ALKALMAZÁSOK MŰKÖDÉSE 3 Az előszerelt csavarral értékes időt takarítunk meg. Magas korrózióvédelem a Delta-Seal bevonatnak köszönhetően. A fedő dugó csökkenti a hőhíd képződést. A rugalmas tányér kiegyenlíti a hőtágulás hatásait és megelőzi a rongálódást. Szigetelőtányérokkal kombinálható (DT 90, DT 110 és DT 140) nagyon lágy szigetelőanyagokhoz. Szigetelőanyag vastagság 160 mm-ig. ETICS szigetelőtáblák rögzítése fémszerkezetekhez. Felületi ETICS szigetelőanyag szerelés pl. polisztirol. Átmenőszereléssel alkalmazható. Standard PH2 bit iszükséges a szereléshez. Egyszerű, gyors szerelés a Delta-Seal bevonatú csavar becsavarása által egyszerű csavarbehajtó használatával. Nem teherhordó rétegeket, mint például ragasztót és a régi vakolatot a maximális hasznos hossz tartalmazza. 34

39 termofix B Műszaki adatok termofix B l Csavaros dübelek h t fix Tényleges rögzítési Dübel hossz. Max. hasznos Csavar hossz. Tányér Ø Behajtás Egység csomag mélység hossz. h l t fix l s Típus Cikkszám [mm] [mm] [mm] [mm] [mm] [db] termofix B PH termofix B PH termofix B PH termofix B PH termofix B PH termofix B PH

40 termoz CS 8 Csavaros dübelek Gazdaságos ETICS csavaros dübel minden típusú építőanyaghoz Polisztirol tábla (O35) üreges homokkő téglán Utólagos ETICS megerősítés Építőanyag Építőanyag kategória A, B, C, D, E Beton Tömör tégla Tömör mészhomok tégla Üreges könnyűbeton tégla Üreges tégla Perforált mészhomokkő tégla Tömör könnyűbeton tégla Terméskő Pórusbeton Engedélyek 3 ELŐNYÖK Egy dübel minden típusú építőanyag kategóriához. Gyors és egyszerű szerelés hagyományos fúró kalapácscsal, vagy akkus csavarozóval. A minimális 35 mm-es rögzítési mélység gyors szerelhetőséget tesz lehetővé. Süllyesztett beépítés: a dübel tányér fedősapkával lezárható, így egy homogén szigetelési felületet kapunk, ami lehetővé teszi a vékony vakolatréteget. Szigetelőtányérokkal kombinálható (DT 90, DT 110 és DT 140) nagyon lágy szigetelőanyagokhoz. A kombinált csavarnak köszönhetően minimális a hőhíd. Ennek eredményeként alig van hőveszteség. ALKALMAZÁSOK ETICS szigetelőtáblák rögzítése betonhoz és téglához. Felületbe süllyesztett rögzítés ETICS szigetelőtábláknál és ásványgyapotnál pl. polisztirol. Standard süllyesztett szerelés: süllyesztve, CS szerelőszerszámmal MŰKÖDÉSE Átmenőszereléssel alkalmazható. Termoz CS szerelőszerszám szükséges a szereléshez. Egyszerű, gyors szerelés akkus csavarozóval. Nem teherhordó rétegeket, mint például ragasztót és a régi vakolatot a táblázatban szereplő maximális hasznos hossz tartalmazza. Opcionális szerelés: a felület síkjába CS szerelőszerszámmal 36

41 termoz CS 8 Műszaki adatok Típus Cikkszám Engedély ETA Dübel hossz l [mm] termoz CS8 Dübel nominális hossz l [mm] Furat átmérő D o [mm] Min. rögzítési mélység h nom [mm] d o h nom t l t fix 15 mm Ø 60 mm d o h nom t t fix = szigetelőanyag + ragasztó + vakolat Felületi szerelés Süllyesztett szerelés Behajtás Tányér-Ø Min. furat mélység t [mm] Effekt. hossz. t fix [mm] Min. furat mélység h nom [mm] Effekt.hossz. t fix [mm] l r d [mm] t fix Ø 60 mm Egységcsomag [db] Csavaros dübelek termoz CS 8/110 * T termoz CS 8/ T termoz CS 8/ T termoz CS 8/ T termoz CS 8/ T termoz CS 8/ T termoz CS 8/ T termoz CS 8/ T termoz CS 8/250 R T termoz CS 8/ T termoz CS 8/270 R T termoz CS 8/ T termoz CS 8/290 R T termoz CS 8/ T termoz CS 8/310 R T termoz CS 8/ T termoz CS 8/ T termoz CS 8/ T termoz CS 8/ T R = hosszú terpesztési zónával felújítandó homlokzatok második szigetelőrétegének rögzítésére * nem használható süllyesztett szereléshez 3 Tartozékok Ø Egység csomag [mm] Típus Cikkszám [db] Fedősapka PS D Fedősapka MW D Szerelőszerszám CS (imbusz) Szerelőszerszám CS (SDS) Bit T 30 CS 26 mm Bit T 25 CS 98,5 mm Bit T 25 CS 178,5 mm DT DT DT

42 Szigeteléstartó tányér DT Szigeteléstartó tányérok Szigeteléstartó tányér termoz és termofix dübelekhez ELŐNYÖK A kiegészítő tányér egyszerűen ráhelyezhető a dübel 60 mm-es tányérjára. Az összes termoz és termofix dübellel kombinálva gazdaságossá teszi a rögzítést.. Széleskörűen alkalmazható és tárolási költség csökkentő. Műszaki adatok Kiegészítő tányérként lágy anyagokhoz Alkalmazások Termoz és Termofix dübelekkel kombinálható ETICS kis nyomószilárdságú szigetelőanyagokhoz. Felületi rögzítésekhez ETICS szigetelőanyagokhoz pl. ásványgyapot Lágy szigetelőanyaghoz Működése A szigeteléstartó tányérok átmenőszereléssel alkalmazhatóak. 4 DT 90 DT 110 DT 140 Tányér Ø Egység csomag Típus Cikkszám [mm] [db] Szigeteléstartó tányér DT Szigeteléstartó tányér DT Szigeteléstartó tányér DT

43 termofix H Általános csavarokkal alkalmazható rögzítőelem Polisztirol tábla rögzítése OSB-panelhez Építőanyag Táblás építőanyagok Tömör fa Szigeteléstartó tányérok ELŐNYÖK Alkalmazások Működése A polisztirol dugót tartalmazza a Termofix H 10 csomagolása. A termofix H 50, 90 és 150 dübelt az egybeöntött tömítő sapka segítségével lezárhatjuk Légdugó keletkezik a csavar és a zárókupak között, ami csökkenti a hőátadást. Rendkívül gazdaságos, hála a különböző szárhosszaknak. Ez lehetővé teszi a csavar hossz csökkentését, ha szükséges. Kombinálható szigeteléstartó tányérokkal (DT 90, DT 110 és DT 140). ETICS szigetelőtáblák rögzítése Átmenőszereléssel alkalmazható. Nem teherhordó rétegek, mint például ragasztó és régi vakolat nem tekinthető rögzítési alapnak. 4 Műszaki adatok termofix H 90 Szár hossz. Tányér Ø Tányér záró Szín Egység csomag L Típus Cikkszám [mm] [mm] [db] termofix H PS dübel (tartalmazza) zöld 100 termofix H Zárósapka (egybeöntött) zöld 100 termofix H Zárósapka (egybeöntött) zöld 100 termofix H Zárósapka (egybeöntött) zöld

44 Szigeteléstartó tányérok Szigeteléstartó tányérok Szigeteléstartó tányérok dübelekkel vagy csavarokkal kombinálva Szigegetlésrögzítés átszellőztetett homlokzatoknál ELŐNYÖK Alkalmazások Működése 4 A különböző átmérőjű tárcsák lehetővé teszik az egyedi alkalmazásokat különböző szigetelő anyagoknál és a lehető legnagyobb rugalmasságot és széleskörű alkalmazhatóságot biztosítanak. DT 90 rugalmas küllői biztosítják a folyamatos nyomást a szigetelőanyagra, így biztosítva a biztonságos tartást. A rozsdamentes A4 acélból készült DTM 60 lehetővé teszi a hőszigetelő anyagok biztonságos rögzítését a homlokzatépítésnél az igen magas követelményeknek megfelelve. Lágy és lépésálló szigetelőanyagok rögzítéséhez DT 90/4 VB falhoroggal DT 60/10, DTM 60/10 és DTM 70/10 kombinálva 10mm átmérőjű homokzati dübelekkel DT 90/8 és szigeteléstartó tányér 8/60 kombinálva 8mm átmérőjű beütődübellel HV és HK 36 5mm átmérőjű csavarokkal A tányér méretét a szigetelő anyag nyomószilárdságával összhangban kell kiválasztani. Kombinálható csavarokkal, dübelekkel az építőanyagtól függően. DT90/4 alkalmazható VB falhoroggal. 40

45 Szigeteléstartó tányérok Műszaki adatok HV 36 műanyag HV 36 cink ISO-tányér 8/60 DT 60/10 DTM-A4 DTM 70/10 DT 90 Tányér Ø Tányér magasság Átmenő furat Acél lemez Egység csomag vastagság d f s Típus Cikkszám [mm] [mm] [mm] [mm] [db] HK 36 műanyag HV 36 cink ,7 100 HA 36 A ISO-tányér 8/ DT 60/ DTM 60/10 A ,5 0,5 100 DTM 70/10 cink ,5 50 DT 90/ ) DT 90/ , ) A központi furat kialakítása lehetővé teszi a 4 mm-es VB falhorog szerelését. Szigeteléstartó tányérok 4 41

46 Beütődübel N További rögzítőelemek Beütődübel egyszerű, gyors és gazdaságos rögzítéshez Faszerkezetek ETICS rögzítősínekhez Építőanyag Jellemzők Beton Tömör homokkő tégla Építő tégla Terméskő Tömör könnyűbeton tégla Előnyök Alkalmazások Működése 5 A gyors beütőszerelés csökkenti a szükséges szerelési időt, ezáltal lehe-tővé teszi a gazdaságos sorozatszereléseket. Az integrált beütőzár megakadályozza a dübel túl korai terpesztését (beszorulását) a szerelés során, és ezáltal problémamentes beütést tesz lehetővé. A fűrészfogas menettel ellátott szeg könnyen beüthető, szükség esetén pedig egyszerűen kicsavarható. A hasznos hossz és fejkialakítás széles méretválasztéka megfelelő megoldást nyújt minden rögzítési feladathoz. Fa és fém tartószerkezetek Falcsatlakozó- és vakolatprofilok Fóliák Lemezek Kábel- és csőbilincsek Szerelőszalagok Az N beütődübel átmenőszereléssel alkalmazható. A szegcsavar beütésekor a hüvely két irányba szétterpeszt, és a furatfalnak feszül. Süllyesztett fejű csavarokkal faszerkezetek rögzítéséhez ajánlott. Fémszerkezetekhez a lapos peremű dübelváltozat használata javasolt. 42

47 Beütődübel N Műszaki adatok Beütődübel N-F hengeres fejjel, előszerelt szegcsavarral Furóátmérő Tényleges rögzítési Dübel hossz. Min. furat mélység Max. rögzítési Egység csomag mélység átmenőszerelésnél vastagság d o h ef l h 2 t fix Típus Cikkszám [mm] [mm] [mm] [mm] [mm] [db] N 6 x 40/10 F (50) N 6 x 40/10 F (100) N 6 x 40/10 F (200) N 6 x 60/30 F (50) N 6 x 60/30 F (100) N 6 x 60/30 F (200) N 6 x 80/50 F (50) N 6 x 80/50 F (100) N 6 x 80/50 F (200) N 8 x 60/20 F (50) N 8 x 60/20 F (100) N 8 x 80/40 F (50) N 8 x 80/40 F (100) N 8 x 100/60 F (50) N 8 x 100/60 F (100) N 8 x 120/80 F (50) N 8 x 120/80 F (100) Terhelések Beütődübel N Legnagyobb ajánlott terhelés 1) önálló dübel esetén. Az értékek csak a meghatározott átmérőjű szegcsavarokkal érvényesek. Típus N5 N6 N8 N10 Szegcsavar átmérő Ø [mm] 3, ) Ajánlott terhelések az egyes alapanyagokban F rec Beton C20/25 [kn] 0,16 0,20 0,27 0,33 Tömör tégla Mz12 [kn] 0,14 0,18 0,24 0,30 Tömör homokkő tégla KS12 [kn] 0,14 0,17 0,24 0,33 Tömör habkő tégla V4 [kn] 0,05 0,12 0,15 0,16 Pórusbeton PB2 [kn] 0,03 0,04 0,05 0,10 Pórusbeton PB4 [kn] 0,07 0,10 0,13 0,16 1) 4-es biztonsági tényezőt tartalmaz.. 2) Érvényes húzó-, nyíró és bármely szögben irányuló erőre.. További rögzítőelemek 5 43

48 Szigetelőanyag dübel FID További rögzítőelemek Hőhídmentes rögzítés szigetelőanyagba ETICS Építőanyag Vakolatlan szilárd szigetelőanyagok Vakolt szilárd szigetelőanyagok ETICS szigetelőanyagok ETICS Előnyök Alkalmazások Működése 5 A dübel közvetlenül a szigetelőanyagba szerelhető és így hőhídmentes rögzítés kapunk. Az FID dübel geometriai kialakítása egyszerű, előfúrás nélküli szerelést tesz lehetővé vékony szigetelőanyagokba is, ezáltal idő takarítható meg. A FID 50 vékony hőszigetelésekbe alkalmazható minimum 50mm-es vastagságtól. A FID 90 vastagabb hőszigetelésekbe és nagyobb terhelés elviselésére alkalmas. Egyszerűen és gyorsan szerelhető szimpla bit behajtóheggyel és ezáltal egy gyors és gazdaságos rögzítést kapunk. Alkalmazási területek: Homlokzati rendszerek (ETICS) Szigetelőanyag rendszerek Elektromos berendezések Hűtő és klíma szerkezetek Akusztikus szerkezetek A becsavarás történhet akkus csavarozó segítségével vagy egyszerű csavarhúzóval. Az éles spirálmenet becsavaráskor belevágja magát a szigetelő anyagba. FID 50 esetén a felszerelendő tárgy a dübelszerelés után 4,5-5 mm átmérőjű faforgács csavarral, míg FID 90-nél 6 mm átmérőjű faforgács csavarral rögzíthető. A víz bejutásának elkerülése végetta dübel peremét a szerelés után építőszilikonnal kell tömíteni. 44

49 Insulation fixing FID Műszaki adatok Szigetelőanyag dübel FID 50 Szigetelőanyag dübel FID 90 Dübel hossz. Min. csavar Faforgácscsavar Behajtás Max. csavar Egység csomag behatolás behatolás l d s Típus Cikkszám [mm] [mm] [mm] [mm] [db] FID ,5-5 T FID mm / 6-kt További rögzítőelemek Terhelések Szigetelőanyag dübel FID Legnagyobb javasolt terhelések 1) egy dübel esetén.. Az értékek csak az alkalmazható legnagyobb átmérőjű faforgács-csavar esetén érvényesek. Típus FID 50 FID 90 Csavar átmérő Ø [mm] 4,5-5,0 6 2) Javasolt terhelések különféle építőanyagokban F rec Polisztirol PS 15 [kn] 0,05 0,08 Polisztirol PS 20 [kn] 0,09 0,14 1) 5-ös biztonsági tényezőt tartalmaz.. 2) Érvényes húzóerőre. 5 45

50 Burkolatmegerősítő dübel VBS-M További rögzítőelemek Gyors homlokzatjavítás kétrétegű külső falazatoknál Homlokzati falazatok ANYAGMINŐSÉG Engedély cinkkel galvanizált acél korrózióálló acél Építőanyag Burkolt téglafal légréssel vagy légrésnélkül Előnyök Alkalmazások Működése 5 Az engedélyezett rögzítőrendszer kőbe és legalább 50 mm-es homlokzati falazatokban biztosítja a magas fokú rugalmasságot. A kis 50 mm-es rögzítési mélység gyors és gazdaságos szerelést tesz lehetővé. A kis méretű dübelperem és csavarfej lehetővé teszi a felülettel egy síkba helyezést illetve a besüllyesztést. A furat utólag letakarható, ezáltal nincs látható nyom a homlokzaton. A csepegtető tányér megakadályozza, hogy a páralecsapódás a teherhordó rétegbe kerüljön és fagy- vagy korróziós károkat okozzon. VBS-M különösen alkalmas olyan alkalmazásoknál, ahol összetett külső hőszigetelőrendszereket (ETICS) alkalmaztak homlokzatjavításhoz. Kétrétegű falazatok utólagos, nem látszó rögzítéséhez a DIN és EN 845/846, valamint gazdaságos homlokzatok DIN szerint. A VBS-M utólagos burkolatmegerősítő dübel átmenőszereléssel kapcsolódik a teherhordó réteghez és a homlokzati falazathoz. Az engedéllyel összehangoltan nem szükséges furattisztítás. A két terpesztő rész a teherhordó szerkezetben illetve a homlokzati falazatban garantálja a biztos rögzítést. A dübel nem rögzül a homlokzati falazatban addig, amíg a fej meg nem fogja a teherhordó réteget. Ez teszi lehetővé a legbiztonságosabb szerelést. 46

51 Burkolat megerősítő dübel VBS-M Műszaki adatok cinkkel galvanizált acél korrózióálló acél Burkolatmegerősítő dübel VBS-M Max. üregvastagság, 115 mm-es külső falazatnál süllyesztett szereléssel Max. üregvastagság, 115 mm-es külső fala-zatnál 20 mm-es süllyesztett szereléssel Homlokzati burkolat + légrés Fúróátmérő Furatmélység Tényleges rögzítési mélység Dübel hossz. t fix d 0 h 0 h ef l Egység csomag Cikkszám Cikkszám [mm] [mm] [mm] [mm] [mm] [mm] [mm] [db] Típus gvz A4 VBS-M 8 x * > VBS-M 8 x > VBS-M 8 x > VBS-M 8 x > VBS-M 8 x > VBS-M 8 x > VBS-M 8 x > * Max. 20 mm r agasztó réteg lehetséges az 50 mm vas tag külső falazat esetén. A furatmélység meghatározásánál figyelembe kell venni a dübel süll yesztett szerelését. TARTOZÉKOK / FÚRÓSZÁRAK SDS Plus IV 8/100/400 Falfúrószár 8/100/400 SDS Plus II Pointer 8/400/460 Leírás Egység csomag Típus Cikkszám [db] Falfúrószár 8/100/ fischer falfúrószár SDS befogással, leélezéssel, falazatok normál fúrásához 1 SDS Plus II 8/400/ fischer kalapácsfúrószár betonhoz és homlokzati t églákhoz 1 TARTOZÉKOK / BEHAJTÓHEGYEK További rögzítőelemek 5 FPB TX 25/5 hosszú TX Leírás Egység csomag Típus Cikkszám [db] FPB TX 25/5 long fischer Profi-Bit hosszú behajtóhegy, 50 mm, mél yebb szerelésekhez közeteknél és fugáknál 5 FPB TX25/ fischer Profi-Bit 10 47

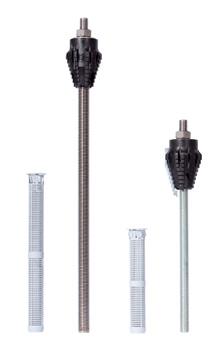

52 Thermax távtartó szerelési rendszer 12 / 16 További rögzítőelemek Engedélyezett hőhídmentes távtartószerelés külső szigeteléseknél (ETICS) Árnyékolók ANYAGMINŐSÉG cinkkel galvanizált acél korrózióálló acél Antennák és klímaberendezések ENGEDÉLYEK Építőanyag Engedélyezett: Repedéses és repedésmentes beton Üreges tégla Üreges, könnyűbeton falazóelem Üreges mészhomok tégla Tömör mészhomok tégla Építési tégla Pórusbeton, Gázbeton Előnyök Alkalmazások Működése 5 A FIS V vagy FIS EM injektáló ragasztóval kombinálva, az engedélyezett távolságtartó szereléssel magas terhelés érhető el számos építőanyagtípusban. Egyetlen elem a 62 és 300 mm közötti hasznos hosszakhoz. A hőszigetelő kúp megbízható módon akadályozza meg a hőhíd kialakulását. Az önmetsző, üvegszál erősítésű kúp belemaródva a hőszigetelő anyagba egyszerű, gyors és állítható szerelést tesz lehetővé speciális szerszámok nélkül. Hőhídmentes rögzítésekhez: Árnyékolók Előtetők Francia erkély korlátok Konzolok Légkondicionáló berendezések Parabola antennák A Thermax 12 és 16 rendszer előszereléssel alkalmazható. Az önmetsző, üvegszál erősítésű kúp szerelés közben a vakolaton át belemaródik a hőszigetelő anyagba. A hőszigetelő kónusz minimálisra csökkenti a hőveszteséget. A Thermax marópenge használata csak megfelelő ellenálló képességű vakolat (pl. vastag cement vakolat) esetén ajánlott bemarásra. A szerelés után maradt hézagok tömítésére a KD tömítő paszta tökéletesen megfelelő. 48

53 Thermax távtartó szerelési rendszer 12/16 szerelés Műszaki adatok További rögzítőelemek Thermax 12/110 M12 Thermax 16/170 M12 cinkkel galvanizált acél korrózióálló acél Engedély Tartalom DIBt Cikkszám Cikkszám [db] Típus gvz A4 Thermax 12/110 M M12 menetes szár, 20 hőszigetelő kúp, 20 M12- A4 menetes szár, 20 A4 alátét, 20 A4 an ya, 20 szitahüvely 20 x 130, 20 behajtóhegy, M12-A4 menetes szár, 10 hőszigetelő kúp, 10 M12- A4 menetes szár, Thermax 12/110 M A4 alátét, 10 A4 an ya, 10 szitahüvely 20 x 130, 3 beha jtóhegy, 3 szerelési útmutató 10 Thermax 12/110 M12 B M12 menetes szár, 2 hőszigetelő kúp, 2 M12- A4 menetes szár, 2 A4 alát ét, 2 A4 anya, 2 szitahüvely 20 x 130, 1 beha jtóhegy, 1 szerelési útmutató 1 Thermax 16/170 M M16 menetes szár, 20 hőszigetelő kúp, 20 M12- A4 menetes szár, 20 A4 alátét, 20 A4 an ya, 20 szitahüvely 20 x 200, 1 beha jtóhegy, 3 hosszabbítócső M16-A4 menetes szár, 10 hőszigetelő kúp, 10 M12- A4 menetes szár, Thermax 16/170 M A4 alátét, 10 A4 an ya, 10 szitahüvely 20 x 130, 3 beha jtóhegy, 3 hosszabbítócső,, 3 szerelési útmutató 10 2 M16 menetes szár, 2 hőszigetelő kúp, 2 M12- A4 menetes szár, 2 A4 alát ét, Thermax 16/170 M12 B A4 anya, 2 szitahüvely 20 x 200, 1 beha jtóhegy, 1 hosszabbítócső, 1 szerelési útmutató 1 Egység csomag 5 49

54 Thermax távtartó szerelési rendszer 12/16 További rögzítőelemek d0 INSTALLATION DATA Egypontos rögzítés h ef Típus t tol Thermax M12/110 M12 (...) Thermax M16/170 M12 (...) t d Menetes szár M12 M16 t fix t WDVS ETICS e Ü Tinst Többpontos rögzítés Építőanyag Hasznos Befogási Min. rögzítési Nominal Furatmélység Szitahüvely Ragasztómennyiség Meghúzási hossz vastagsága mélység Furóátmérő nyomaték t fix e h ef d o t d T inst [mm] [mm] [mm] [mm] [mm] [Skála] [Nm] Beton/ t Tömör tégla fix + 70 mm ) < 16 Üreges 2) t tégla fix mm + 5 mm 20 x Beton/ t Tömör tégla fix + 80 mm ) < 16 Üreges 2) t tégla fix mm + 5 mm 20 x ) További hasznos hosszak az eng edélyben 2) A rögzítendő tárgy vastagsága a csomagban szer eplő menetes szárak esetén 200 mm-ig eng edélyezett. Műszaki adatok FIS SB 390 S FIS VT 300 T FIS V 360 S KD Engedély Nyelv a flakonon Tartalom Egység csomag Típus Cikkszám DIBt ETA [db] FIS SB 390 S D 1 flakon 390 ml, 2 x FIS MR 6 FIS V 360 S D 1 flakon 360 ml, 2 x FIS keverőszár 6 FIS VT 300 T PL, RUS, H 1 flakon 300 ml, 2 x FIS keverőszár 12 KD-290 fehér (D) D 1 flakon 290 ml 12 KD-290 fehér (GB) GB 1 flakon 290 ml 12 tartozékok furattisztításhoz Furattisztító kefe BS betonhoz Kefe átmérő Fúróátmérőhöz Egység csomag Típus Cikkszám [mm] [mm] [db] BS ø BS ø 16/ /

55 Thermax távtartó szerelési rendszer 12/16 tartozékok furattisztításhoz Furattisztító kefe falazathoz Furatkifújó ABG Lehetséges fúróátmérő Egység csomag Típus Cikkszám [mm] [db] Kefe Ø14/20 mm Kefe Ø20/30 mm Furatkifújó ABG Kinyomópisztoly További rögzítőelemek Kinyomópisztoly FIS DM S Alkalmas Egység csomag Típus Cikkszám [db] FIS DM S FIS V 360 S, FIS HB 345 S, FIS HB 150 C, FIS EM 390 S, FIS VS 150 C, FIS P 360 S, FIS P 300 T, FIS SB 390 S, FIS PM 360 S, FIS VT 360 S és 1-K-flakonokhoz 1 Terhelések Thermax 12 és 16 távtartó szerelési rendszer A legnagyobb megengedett terhelés 1) 6) egy Thermax dübelre 5) betonban és tömör falazatban 8) dübelcsoportok esetén 2). Méretezésnél a teljes Z engedélyt és a ragasztóanyag engedélyét figyelembe kell venni. Típus Nyomószilárdság Építőanyag DIN 7) Min. tényleges rögzítési mélység Max. meghúzási nyomaték Megengedett húzóterhelés Beton és tömör tégla falazat Megengedett nyíróterhelés t fix = t fix = t fix = t fix = t fix = t fix = t fix = t fix = t fix = 62mm 5) 100mm 5) 120mm 5) 140mm 5) 160mm 5) 180mm 5) 200mm 5) 250mm 5) 300mm 5) Min. tengelytávolság 3) Min. peremtávolság 12) T f b [-] h inst, ef, min max 9) 3) N perm 3) V perm 3) V perm 3) V perm 3) V perm 3) V perm 3) V perm 3) V perm 3) V perm 3) V perm s min (a min ) c min (a r ) [N/mm²] [-] [mm] [Nm] [kn] [kn] [kn] [kn] [kn] [kn] [kn] [kn] [kn] [kn] [mm] [mm] Repedésmentes 11) repedéses beton 14) Thermax C20/25 70 (72) 10) 20,0 3,40 4) 0,88 0,49 0,31 0,21 0,16 0,11 0, Thermax C20/25 80 (96) 10) 20,0 3,40 4) 1,51 0,85 0,62 0,45 0,34 0,26 0,21 0,14 0, Tömör tégla Mz Thermax Mz 75 20,0 1,70 0,88 0,49 0,31 0,21 0,16 0,11 0, Thermax Mz 75 20,0 1,70 1,51 0,85 0,62 0,45 0,34 0,26 0,21 0,14 0, Tömör homokkő tégla és tömör blokk KS Thermax KS 75 20,0 1,70 0,88 0,49 0,31 0,21 0,16 0,11 0, Thermax KS 75 20,0 1,70 1,51 0,85 0,62 0,45 0,34 0,26 0,21 0,14 0, ) A szükséges biztonsági tényezőt tartalmazza. 2) Az önálló rögzítést lásd. az engedélyben. 3) Húzó-, nyíróerők és a ha jlítónyomatékok kombinációjánál a pontos adatokat ugyanúgy, mint a csökkentett perem- és tengelytávolságokhoz tartozó terhelhetőségi értékeket az engedély tartalmazza (dübelcsoportoknál). 4) A thermax kúp megengedett húzóterhelésénsk felel meg.. 5) A megengedett terhelési értékek, galvanikusan cinkezett menetes szárakra vonatkoznak, szitahüvely nélkül. Amennyiben a dübel megadott ideiglenes elmozdulása (pl. szélterhelés esetén) 1 mm-nél kisebb, a furathézagot fischer KD tömítő ragasztóval kell kitölteni. Ha a furathézag 1 mm fölött van, az engedély oldalán található táblázat szerint kell eljárni. 6) A megadott értékek száraz és nedves betonban történő rögzítésnél érvényesek az építőanyag +50 C-os hőmér sékletéig (rövid ideig: +80 C-on) az engedély szerinti legjobb furattisztítás mellett. 7) További részletek az engedélyben. 8) Vakolt falazatok perem befolyásolás nélkül. 9) Rögzítő csavar M12. 10) A zárójelben lévő értékek FIS PM-el és Powersleeve hüvellyel érvényesek. 11) FIS V csak repedésmentes betonba. 12) Csak falazatoknál érvényes túlterhelésnél vagy oldalirányú kihajlásnál. Nem érvényes perem irányába ható nyíróterheléseknél. 13) Nem szükséges csökkenteni a megengedett terhelést. 14) FIS EM és FIS PM-el és Powersleeve hüvellyel engedélyezett repedéses és repedésmentes betonba. 5 51

56 Thermax távtartó szerelési rendszer 12/16 További rögzítőelemek 5 Terhelések Thermax 12 és 16 távtartó szerelési rendszer A legnagyobb megengedett terhelés 1) 6) 11) egy Thermax dübelre 5) üreges téglába 8) dübelcsoportok esetén 2). Méretezésnél a teljes Z engedélyt és a ragasztó anyag engedélyét figyelembe kell venni. Üreges tégla falazat Típus Nyomószilárdság Tégla típus DIN 7) Min. tényleges rögzítési mélység Max. meghúzási nyomaték Megengedett húzóterhelés 1) A szükséges biztonsági tényezőt tartalmazza. 2) Az önálló rögzítést lásd. az engedélyben. 3) Minimális tengelytávolságok csökkentik a megengedett terhelést. Húzó-, nyíróerők és a hajlítónyomatékok kombinációjánál a pontos adatokat ugyanúgy, mint a csökkentett perem- és tengelytávolságokhoz tartozó terhelhetőségi értékeket az engedély tartalmazza (dübelcsoportoknál). 4) Az értékek normál fúrás esetén érvényesek, üreges mészhomok tégláknál, ahol a falazó elem külső rétege min 30 mm vastagságú. 5) A megengedett terhelési értékek, galvanikusan cinkezett menetes szárakra vonatkoznak. Amennyiben a dübel megadott ideiglenes elmozdulása (pl. szélterhelés esetén) 1 mm-nél kisebb, a furathézagot fischer KD tömítő ragasztóval kell kitölteni. Ha a furathézag 1 mm fölött van, az Megengedett nyíróterhelés t fix = t fix = t fix = t fix = t fix = t fix = t fix = t fix = t fix = 62mm 5) 100mm 5) 120mm 5) 140mm 5) 160mm 5) 180mm 5) 200mm 5) 250mm 5) 300mm 5) Min. tengelytávolság 3) Min. peremtávolság 12) 10) T f b [-] h inst, ef,min max 9) 3) 4) 3) 4) 3) 4) 3) 4) 3) 4) 3) 4) 3) 4) 3) 4) 3) 4) 3) 4) N perm V perm V perm V perm V perm V perm V perm V perm V perm V perm s min (a min ) c min (a r ) [N/mm²] [-] [mm] [Nm] [kn] [kn] [kn] [kn] [kn] [kn] [kn] [kn] [kn] [kn] [mm] [mm] Üreges tégla Hlz Thermax 12 4 HLz 85 20,0 0,60 0,60 0,49 0,31 0,21 0,16 0,11 0, Thermax 16 4 HLz 85 20,0 0,60 0,60 0,60 0,60 0,45 0,34 0,26 0,21 0,14 0, Thermax 12 6 HLz 85 20,0 0,80 0,80 0,49 0,31 0,21 0,16 0,11 0, Thermax 16 6 HLz 85 20,0 0,80 0,80 0,80 0,62 0,45 0,34 0,26 0,21 0,14 0, Thermax HLz 85 20,0 1,00 0,88 0,49 0,31 0,21 0,16 0,11 0, Thermax HLz 85 20,0 1,00 1,0 0,85 0,62 0,45 0,34 0,26 0,21 0,14 0, Üreges homokkő tégla KSL Thermax 12 4 KSL 85 20,0 0,60 0,60 0,49 0,31 0,21 0,16 0,11 0, Thermax 16 4 KSL 85 20,0 0,60 0,60 0,60 0,60 0,45 0,34 0,26 0,21 0,14 0, Thermax 12 6 KSL 85 20,0 0,80 0,80 0,49 0,31 0,21 0,16 0,11 0, Thermax 16 6 KSL 85 20,0 0,80 0,80 0,80 0,62 0,45 0,34 0,26 0,21 0,14 0, Thermax KSL 85 20,0 1,40 0,88 0,49 0,31 0,21 0,16 0,11 0, Thermax KSL 85 20,0 1,40 1,40 0,85 0,62 0,45 0,34 0,26 0,21 0,14 0, Üreges blokk adalékanyagos könnyűbetonból Hbl Thermax 12 2 Hbl 85 20,0 0,50 0,50 0,49 0,31 0,21 0,16 0,11 0, ) 50 Thermax 16 2 Hbl 85 20,0 0,50 0,50 0,50 0,50 0,45 0,34 0,26 0,21 0,14 0, ) 50 Thermax 12 4 Hbl 85 20,0 0,80 0,80 0,49 0,31 0,21 0,16 0,11 0, ) 50 Thermax 16 4 Hbl 85 20,0 0,80 0,80 0,80 0,62 0,45 0,34 0,26 0,21 0,14 0, ) 50 Üreges blokk normál betonból Hbn Thermax 12 4 Hbn 85 20,0 0,80 0,80 0,49 0,31 0,21 0,16 0,11 0, ) 50 Thermax 16 4 Hbn 85 20,0 0,80 0,80 0,80 0,62 0,45 0,34 0,26 0,21 0,14 0, ) 50 engedély oldalán található táblázat szerint kell eljárni. 6) A megadott értékek száraz és nedves betonban történő rögzítésnél érvényesek az építőanyag +50 C-os hőmér sékletéig (rövid ideig: +80 C-on) az engedély szerinti legjobb furattisztítás mellett. 7) További részletek az engedélyben. 8) Masonry with satisfactory surcharge and no edge influence. 9) Rögzítő csavar M12. 10) A minimális tényleges rögzítési mélységet kell alkalmazni FIS H 20x85 K hüvellyel. 11) értékek érvényesek a FIS V-vel, Zul.-Nr. Z ) Csak falazatoknál érvényes túlterhelésnél vagy oldalirányú kihajlásnál. Nem érvényes perem irányába ható nyíróterheléseknél. 13) Nem szükséges csökkenteni a megengedett terhelést. 52

57 PUR-ragasztóhab PUPP G B2 Gazdaságos ragasztóhab szigetelőlapok felragasztásához Szigetelőlapok felragasztása ÉPÍTŐANYAGOK Beton Bitumen fedések Eloxált réteg Gipszkarton Fa Műanyagok (kivéve PE, PP, Teflon, szilikon) Falazatok Fémek alapozással Vakolat Csőáttöréek szigetelése TANÚSÍTVÁNYOK Általános épület felügyeleti vizsgálat: P-NDS További rögzítőelemek ELŐNYÖK ALKALMAZÁSOK MŰKÖDÉSE A nagy kiadóssága lehetővé teszi a ragasztást kb. 13 m² falfelületre, és ezáltal különösen gazdaságos. Optimális pisztolyos alkalmazással az időmegtakarítás 30 %. A speciális összetétele révén pisztolyos alkalmazással a hagyományos purhaboknál szélesebb felhasználási lehetőség. Optimális szigetelőlap tartás beton és bitumenalapú felületeken. Szigetelőlapok felragasztása Csövek szigetelése, áttörések kitöltése és elektromos készülékek körültöltése Ablakkeretek, párkányok redőnydobozok külső szigetelése Szigeteléshez és rögzítéshez tetőszerkezeteknél és falazatoknál 1-komponensű pisztolyhab Építőanyag kategória: B2 Betonszürke Habtérfogat 45 l Felhasználási hőmérséklet: +10 C-tól +25 C-ig Nem ragad kb. 10 perc után Vágható kb. 40 perc után A kikeményedett hab hőállósága: -40 C -tól +90 C -ig Alacsony hővezetési képesség Egyszerű purhabpisztollyal alkalmazható A friss purhab azonnal eltávolítható fischer purhabtisztítóval. Szigetelőlaponként 3 db egymástól kb. 30 cm-re lévő csíkot kell felvinni a felületre. Az alsó szigetelő táblasornak fix alapon kell támaszkodnia az elmozdulás elkerülésének érdekében. A szigetelőlapokat a ragasztóhab felvitele után kb. 10 perccel kell felhelyezni. 5 MŰSZAKI ADATOK Tartalom/ flakon Szabad habtérfogat Egységcsomag Típus Cikkszám [ml] [l] [db] PUP P 750 G B2 (D)

58 Nehezen gyulladó PUR-pisztolyhab PUFS B1 További rögzítőelemek 5 Nehezen gyulladó B1 pisztolyhab ELŐNYÖK A tesztelt PUFS nehezen gyulladó B1-es purhab alkalmazható szilárd, ásványi vagy fém építőanyagokhoz, így garantálva a legmagasabb szintű biztonságot. A magas minőségű szeleptechnológia csökkenti a meghibásodási lehetőségeket. A könnyű kezelhetőség lehetővé teszi az ellenőrzött használatot, ezzel is biztosítva a megfelelő mennyiség adagolását. Üregek kitöltése szigeteléseknél ÉPÍTŐANYAGOK Alkalmazható minden általános építőanyaghoz: Beton Eloxált réteg Gipszkarton Fa Mészhomok tégla Műanyagok (kivéve PE, PP, Teflon, szilikon) Falazatok Fémek alapozással Vakolat ALKALMAZÁSOK Nagy hatékonyságú homlokzati hőszigeteléseknél Rögzítések és tömítések tetőkön és széleken Ablakkeretek és párkányok tömítése Üregek kitöltése, falcsatlakozások szigetelése, fal áttörések szigetelése Ajtókeretek szigetelése TANÚSÍTVÁNYOK Általános épület felügyeleti vizsgálat: P-NDS MŰKÖDÉSE 1-komponensű pisztolyhab Építőanyag kategória: B1 Betonszürke Habtérfogat 45 l Felhasználási hőmérséklet: +10 C-tól +25 C-ig Nem ragad kb. 10 perc után Vágható kb. 40 perc után A kikeményedett hab hőállósága: -40 C -tól +90 C -ig Réteg vastagság > 50 mm-ként, nedvesíteni kell a felületet A friss purhab azonnal eltávolítható fischer purhabtisztítóval. MŰSZAKI ADATOK Tartalom/ flakon Szabad habtérfogat Egységcsomag Típus Cikkszám [ml] [l] [db] PUFS 750 (D/GB)

59 1-komponensű pisztolyhab PUP B3 A tökéletes adagolású pisztolyhab ELŐNYÖK A kötési idő alatti kis habterjeszkedésének köszönhetően, nem igényel utómunkálatokat, így biztosítva az egyszerű és időtakarékos alkalmazást. A könnyű adagolás lehetővé teszi az ellenőrzött kitöltést és tömítést, ezáltal biztosítja a megfelelő mennyisség felhasználását. A jól bevált 60 db hangszigetelése megfelel a modern hangszigetelési előírásoknak. A tökéletes csatlakozás a purhabpisztoly és a flakon között lehetővé teszi, a munka megszakítását és garantálja a hosszú távú alkalmazhatóságot. MŰSZAKI ADATOK Tartalom/ flakon Ablakok, párkányok szigetelése ÉPÍTŐANYAGOK Alkalmazható minden általános építőanyaghoz: Beton Eloxált réteg Gipszkarton Fa Mészhomok tégla Műanyagok (kivéve PE, PP, Teflon, szilikon) Falazatok Fémek alapozással Vakolat ALKALMAZÁSOK Ablakok, párkányok szigetelése, tömítése Üregek kitöltése, rolódobozok szigetelése és egyéb belsőépítészeti munkák Csövek szigetelése, áttörések kitöltése és elektromos készülékek körültöltése Szigeteléshez és rögzítéshez tetőszerkezeteknél és falazatoknál Szabad habtérfogat Egységcsomag Típus Cikkszám [ml] [l] [db] PUP 750 B3 H PUP 750 B3 W PUP 750 B3 (GB) Rolódobozok szigetelése TANÚSÍTVÁNYOK Magas hangszigetelési érték max. R(ST,w)=60 db (ISO EN 717-1) MŰKÖDÉSE 1-komponensű pisztolyhab Építőanyag kategória: B3 Sárga Felhasználási hőmérséklet: +10 C -tól +30 C -ig. Nem ragad kb. 15 perc után Vágható kb. 45 perc után A kikeményedett hab hőállósága: -40 C -tól +90 C -ig Réteg vastagság > 50 mm-ként, nedvesíteni kell a felületet A friss purhab azonnal eltávolítható fischer purhabtisztítóval. Felhasználási hőmérséklet: (PUP 750 B3 W) -15 C -tól +25 C -ig. További rögzítőelemek 5 55

60 Purhabpisztolyok és purhabtisztító További rögzítőelemek 5 PUP K2 PUP M3 PUP M2 ELŐNYÖK A könnyű kialakítása megkönnyíti használatot az építkezéseken, és lehetővé teszi a fáradságmentes munkát. Az ütköző megakadályozza a szabályozó csavar véletlenszerű lecsavarását, és ezáltal különösen felhasználóbarát. A pisztoly minden standard rend-szerhez alkalmas, és lehetővé teszi az univerzális alkalmazást. A megkezdett flakon a pisztolyon maradhat a munka megszakításakor a beszáradás veszélye nélkül. PUP M4 fekete ELŐNYÖK A PUP M3 megfelel az építkezések szigorú követelményeinek, és ezáltal hosszú élettartamot biztosít. Az ergonómikus kialakításának köszönhetően súlypontja ideális helyzetben van, és ezáltal pontos irányíthatóságot biztosít. A fokozatmentes szabályozás lehetővé teszi a szabályozott kitöltést és szigetelést. A megkezdett flakon a pisztolyon maradhat a munka megszakításakor a beszáradás veszélye nélkül. ELŐNYÖK A teljes PTFE bevonat minimálisra csökkenti a tisztítási szükségletet. Visszazáró golyó és a csatlakozó kosár bevonata PTFE, ami megakadályozza a kötést és garantálja a hosszú távú alkalmazhatóságot. A markolat és ergonómikus fogantyú tökéletes kombinációja különösen felhasználóbaráttá teszi az alkalmazást. A 19 cm hosszú kúpos pisztoly cső meghosszabbítható a legszűkebb helyekhez történő alkalmazások esetén, ezzel is biztosítva a nagyfokú rugalmasságot. ELŐNYÖK A Teflon csatlakozás megakadályozza a maradék hab tapadását, így garantálva a problémamentes használatot és flakon cserét. A hab kizárólag fém alkatrészekkel érintkezik. Ez növeli az élettartamot és a maximális hatékonyságot. A fokozatmentes szabályozás lehetővé teszi a szabályozott kitöltést és szigetelést. A megkezdett flakon a pisztolyon maradhat a munka megszakításakor a beszáradás veszélye nélkül. Purhabtisztító MŰSZAKI ADATOK Egységcsomag Típus Cikkszám [db] Tartalom PUP K PUP M PUP M PUP M4 Fekete PUR 150 (D) PUR 500 (D/GB)
