3 3 Tartalom Oldal Engedélyezett ( ) ETA, ( ) ÉMI és/vagy ( ) alkalmazható Engedélyezett építőanyagok (ETA) Beton Falazat Tömör mészhomok tégla Üreges tégla Üreges mészhomok tégla Tömör könnyűbeton tégla Terméskő Ttömör könnyűbeton tégla Üreges könnyűbeton tégla Könnyű tömörtégla Habkő Üreges könnyűbeton Időjárásálló lapfedések Granulált salak tégla Gázbeton Fa és faforgácslap Lemezacél Polisztirol habok Poliuretán habok Információk, alapfogalmak 4-11 Termoz PN 8 (műanyag szeggel) A, B, C ETA-09/ Termoz CN 8 (kombinált szeggel) A, B, C, D ETA-09/ Termoz KS 8 (műanyag csavarral) Termoz 8 NZ (acél szeggel) Termoz 8N (acél szeggel) A, B, C ETA-04/ A, B, C, D ETA-03/ A, B, C ETA-03/ Termoz 8 SV (sűllyesztett, acél csavarral) A, B, C, D, E ETA-06/ Termoz 8 UZ (műanyag Torx-csavarral) Termoz 8U (acél Torx-csavarral) Termofix CF 8 (acélszeg+nylon zárókupak) Termofix PN 8 (műanyag szeggel) A, B, C, D ETA-02/ A, B, C, E ETA-02/ A, B, C, E ETA-07/ A, B, C ÉMI 21 Termofix 6H (facsavarral) 22 Termofix B (önmetsző csavarral) 23 DHM fém szigetlésrögzítő (szeg nélkül) DT, DTM Szigetlésrögzítő tányérok A, B, C ÉMI DHK 27 Terhelések 28 FID szigetelőanyag dübel 29 DAD Távtartók 30 Thermax 8 és10 Thermax 12 és16 Állványrögzítések Purhabok, nehezen gyulladó purhab, polisztirolragasztó, tartozékok Fúrószárak SDS

4 4 Információk Információk és szerviz Műszaki információk Termék javaslatok Műszaki dokumentációk Tervezői támogatás Igény esetén kihúzóvizsgálatok vagy próbaterhelések Oktatások, tanfolyamok fischer Hungária 1117 Budapest, Szerémi út 7/b. Telefon: Fax: info@fischerhungary.hu információkérés esetén szívesen állunk rendelkezésére info@fischerhungary.hu Telefon: Fax:

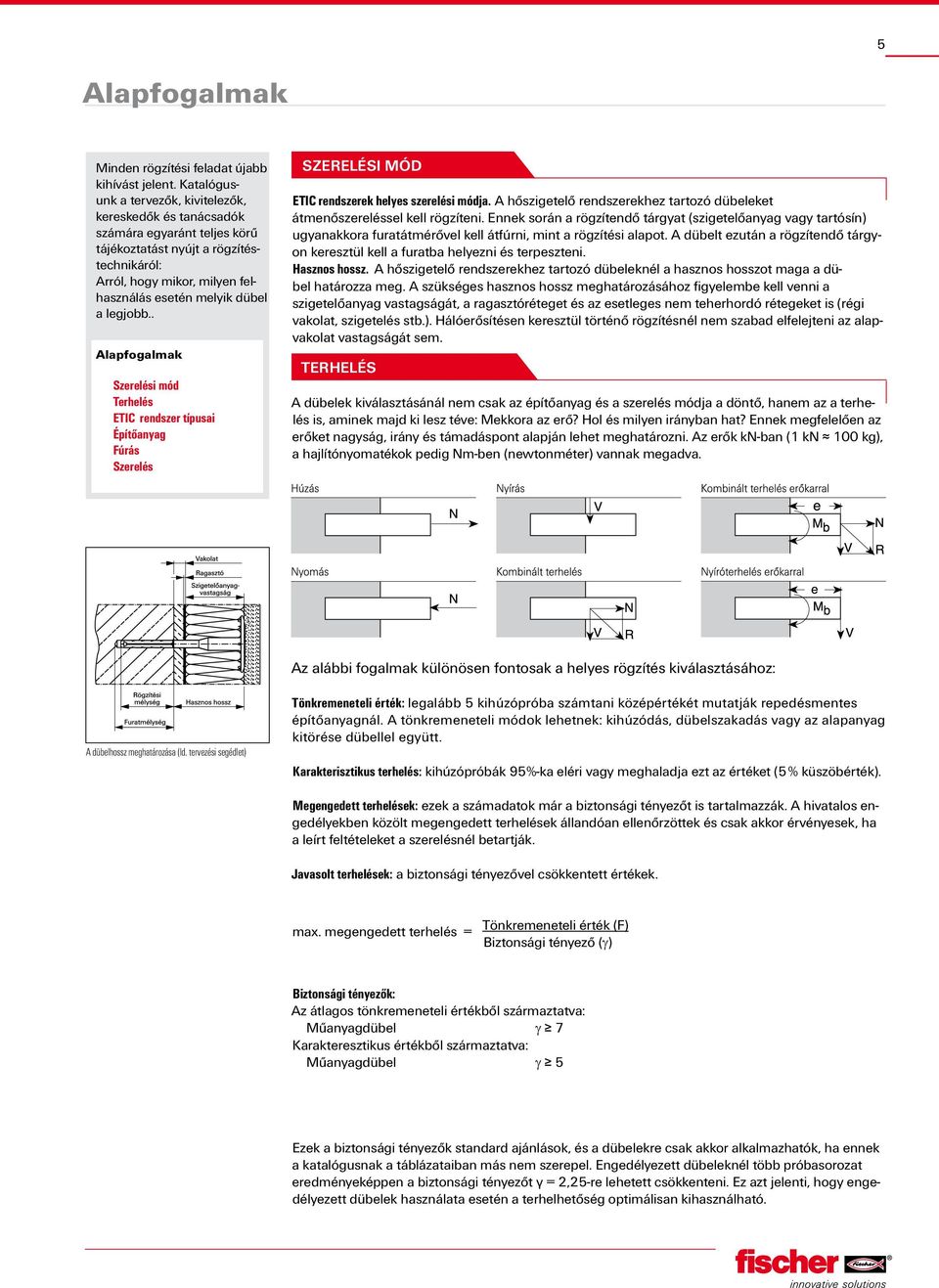

5 5 Alapfogalmak Minden rögzítési feladat újabb kihívást jelent. Katalógusunk a tervezők, kivitelezők, kereskedők és tanácsadók számára egyaránt teljes körű tájékoztatást nyújt a rögzítéstechnikáról: Arról, hogy mikor, milyen felhasználás esetén melyik dübel a legjobb.. Alapfogalmak Szerelési mód Terhelés ETIC rendszer típusai Építőanyag Fúrás Szerelés SZERELÉSI MÓD ETIC rendszerek helyes szerelési módja. A hőszigetelő rendszerekhez tartozó dübeleket átmenőszereléssel kell rögzíteni. Ennek során a rögzítendő tárgyat (szigetelőanyag vagy tartósín) ugyanakkora furatátmérővel kell átfúrni, mint a rögzítési alapot. A dübelt ezután a rögzítendő tárgyon keresztül kell a furatba helyezni és terpeszteni. Hasznos hossz. A hőszigetelő rendszerekhez tartozó dübeleknél a hasznos hosszot maga a dübel határozza meg. A szükséges hasznos hossz meghatározásához figyelembe kell venni a szigetelőanyag vastagságát, a ragasztóréteget és az esetleges nem teherhordó rétegeket is (régi vakolat, szigetelés stb.). Hálóerősítésen keresztül történő rögzítésnél nem szabad elfelejteni az alapvakolat vastagságát sem. TERHELÉS A dübelek kiválasztásánál nem csak az építőanyag és a szerelés módja a döntő, hanem az a terhelés is, aminek majd ki lesz téve: Mekkora az erő? Hol és milyen irányban hat? Ennek megfelelően az erőket nagyság, irány és támadáspont alapján lehet meghatározni. Az erők kn-ban (1 kn 100 kg), a hajlítónyomatékok pedig Nm-ben (newtonméter) vannak megadva. Az alábbi fogalmak különösen fontosak a helyes rögzítés kiválasztásához: A dübelhossz meghatározása (ld. tervezési segédlet) Tönkremeneteli érték: legalább 5 kihúzópróba számtani középértékét mutatják repedésmentes építőanyagnál. A tönkremeneteli módok lehetnek: kihúzódás, dübelszakadás vagy az alapanyag kitörése dübellel együtt. Karakterisztikus terhelés: kihúzópróbák 95%-ka eléri vagy meghaladja ezt az értéket (5% küszöbérték). Megengedett terhelések: ezek a számadatok már a biztonsági tényezőt is tartalmazzák. A hivatalos engedélyekben közölt megengedett terhelések állandóan ellenőrzöttek és csak akkor érvényesek, ha a leírt feltételeket a szerelésnél betartják. Javasolt terhelések: a biztonsági tényezővel csökkentett értékek. max. megengedett terhelés = Tönkremeneteli érték (F) Biztonsági tényező (γ) Biztonsági tényezők: Az átlagos tönkremeneteli értékből származtatva: Műanyagdübel γ 7 Karakteresztikus értékből származtatva: Műanyagdübel γ 5 Ezek a biztonsági tényezők standard ajánlások, és a dübelekre csak akkor alkalmazhatók, ha ennek a katalógusnak a táblázataiban más nem szerepel. Engedélyezett dübeleknél több próbasorozat eredményeképpen a biztonsági tényezőt γ = 2,25-re lehetett csökkenteni. Ez azt jelenti, hogy engedélyezett dübelek használata esetén a terhelhetőség optimálisan kihasználható.

6 6 Alapfogalmak Hálóerősítésen keresztül történő rögzítés A dübel hálóerősítésen keresztül történő rögzítése esetén egy vékony szár segítségével elkerülhető a háló szakadása, a dübel viszont a szigetelőanyaghoz nyomható. Mivel a terhelések az alapvakolaton és a hálóerősítésen egyenletesen oszlanak el, a szigetelőanyag típusától függetlenül 60 mm-es tányérátmérő is elégséges. A dübeltávolságot (a) a négyzetméterenként szükséges rögzítések száma (n) adja meg. Hálóerősítés alá történő rögzítés Hálóerősítés alá történő rögzítés esetén nyomásálló szigetelőanyagoknál, mint pl. polisztirol vagy nagysűrűségű ásványi szálas lapok, szintén használható 60 mm-es dübeltányér. Kevésbé nyomásálló szigetelőanyagok (WLG 035-ös kőzetgyapot vagy rétegelt kőzetgyapot lapok) használata esetén nagyobb tányérra (pl. fischer DT 90, 110, 140) van szükség. A terhelések ezáltal nagyobb felületen oszlanak el. Hálóerősítés alá történő rögzítés esetén a tipikus dübelelosztást kell alkalmazni. A dübel szerelése hálóerősítésen keresztül 6 db/m² EPS szigetelő lap 6 db/m² 6 db/m² 6 db/m² Hőhidak és a dübelek A dübelek hővezetése nagy jelentőséggel bír a hőszigetelő rendszerek alkalmazása során. A hőhidak kialakulásának elkerülése érdekében a dübelek hővezető képessége ideális esetben csak minimális mértékben tér el a szigetelőanyagétól. A hőhidak a tányér környékén a vakolat gyors száradását eredményezik. Mivel a szennyeződések különböző mértékben rakódnak le, ezek az átmeneti kirajzolódások hosszú távon is láthatóak maradnak. Ebben az esetben a kp-érték (pontszerű hőhídhatás) egy olyan dübelparaméter lesz, amely a szigetelőanyag vastagságától és a dübelek számától függően a hőszigetelő képesség csökkenéséhez vezethet. A Termofix és a Termoz dübelek a legjobb khí-értékosztályokkal rendelkeznek. Egy 10 mm-es, acélcsavaros homlokzati dübel kp-értéke összehasonlításképpen 0,008 W/K. Lamellás kőzetgyapot lap Tipikus dübelelosztás hálóerősítés alá történő rögzítésnél Átmeneti kirajzolódások erősen hővezető dübeleknél Egy homlokzatba szerelt Termoz dübelről készült hőkamerás felvétel Egy homlokzatba szerelt, erősen hővezető dübelről készült hőkamerás felvétel

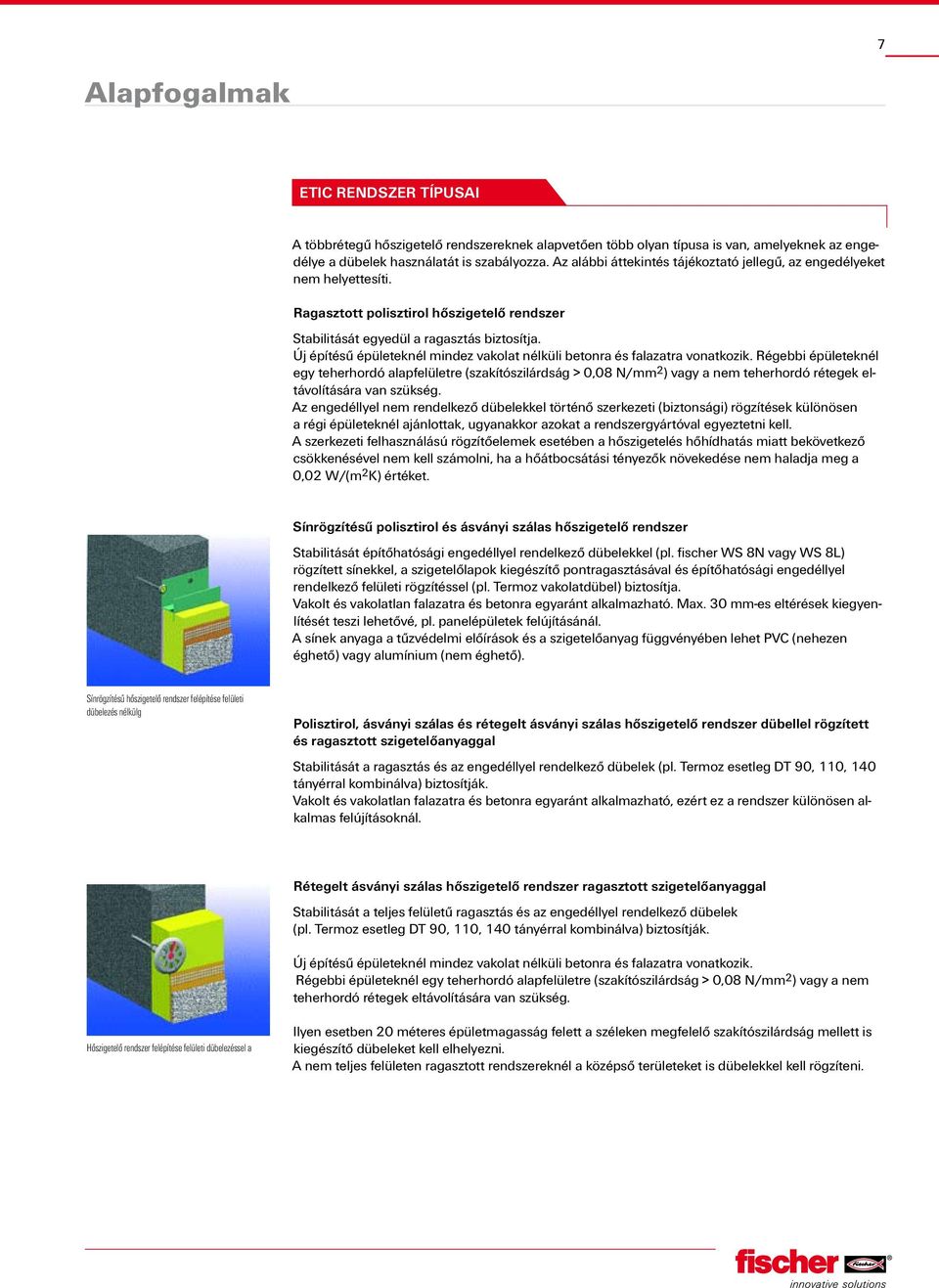

7 7 Alapfogalmak ETIC RENDSZER TÍPUSAI A többrétegű hőszigetelő rendszereknek alapvetően több olyan típusa is van, amelyeknek az engedélye a dübelek használatát is szabályozza. Az alábbi áttekintés tájékoztató jellegű, az engedélyeket nem helyettesíti. Ragasztott polisztirol hőszigetelő rendszer Stabilitását egyedül a ragasztás biztosítja. Új építésű épületeknél mindez vakolat nélküli betonra és falazatra vonatkozik. Régebbi épületeknél egy teherhordó alapfelületre (szakítószilárdság > 0,08 N/mm 2 ) vagy a nem teherhordó rétegek eltávolítására van szükség. Az engedéllyel nem rendelkező dübelekkel történő szerkezeti (biztonsági) rögzítések különösen a régi épületeknél ajánlottak, ugyanakkor azokat a rendszergyártóval egyeztetni kell. A szerkezeti felhasználású rögzítőelemek esetében a hőszigetelés hőhídhatás miatt bekövetkező csökkenésével nem kell számolni, ha a hőátbocsátási tényezők növekedése nem haladja meg a 0,02 W/(m 2 K) értéket. Sínrögzítésű polisztirol és ásványi szálas hőszigetelő rendszer Stabilitását építőhatósági engedéllyel rendelkező dübelekkel (pl. fischer WS 8N vagy WS 8L) rögzített sínekkel, a szigetelőlapok kiegészítő pontragasztásával és építőhatósági engedéllyel rendelkező felületi rögzítéssel (pl. Termoz vakolatdübel) biztosítja. Vakolt és vakolatlan falazatra és betonra egyaránt alkalmazható. Max. 30 mm-es eltérések kiegyenlítését teszi lehetővé, pl. panelépületek felújításánál. A sínek anyaga a tűzvédelmi előírások és a szigetelőanyag függvényében lehet PVC (nehezen éghető) vagy alumínium (nem éghető). Sínrögzítésű hőszigetelő rendszer felépítése felületi dübelezés nélkülg Polisztirol, ásványi szálas és rétegelt ásványi szálas hőszigetelő rendszer dübellel rögzített és ragasztott szigetelőanyaggal Stabilitását a ragasztás és az engedéllyel rendelkező dübelek (pl. Termoz esetleg DT 90, 110, 140 tányérral kombinálva) biztosítják. Vakolt és vakolatlan falazatra és betonra egyaránt alkalmazható, ezért ez a rendszer különösen alkalmas felújításoknál. Rétegelt ásványi szálas hőszigetelő rendszer ragasztott szigetelőanyaggal Stabilitását a teljes felületű ragasztás és az engedéllyel rendelkező dübelek (pl. Termoz esetleg DT 90, 110, 140 tányérral kombinálva) biztosítják. Új építésű épületeknél mindez vakolat nélküli betonra és falazatra vonatkozik. Régebbi épületeknél egy teherhordó alapfelületre (szakítószilárdság > 0,08 N/mm 2 ) vagy a nem teherhordó rétegek eltávolítására van szükség. Hőszigetelő rendszer felépítése felületi dübelezéssel a Ilyen esetben 20 méteres épületmagasság felett a széleken megfelelő szakítószilárdság mellett is kiegészítő dübeleket kell elhelyezni. A nem teljes felületen ragasztott rendszereknél a középső területeket is dübelekkel kell rögzíteni.

8 8 Alapfogalmak Hőszigetelő rendszer ragasztott kerámiaburkolattal Stabilitását ragasztás (rendszerint a lapok felületének min. 60%-án), valamint kiegészítésképpen engedéllyel rendelkező dübelekkel (pl. Termoz) történő rögzítés biztosítja. Az ilyen nagysúlyú rendszereknél jelentkező fokozottabb biztonsági igények teljesítése érdekében valamennyi kerámiaburkolatos hőszigetelő rendszert dübelekkel is rögzíteni kell. Hőszigetelő rendszer faépítmények külső falaihoz Stabilitását a teherhordó faszerkezetre, vagy pedig a faépítmények külső falainak forgácslapból, tömörfából vagy egyéb fa építőlemezekből készült részeire történő közvetlen felszerelés (pl. Termofix 6H) biztosítja. Rögzítés kiválasztása A dübelek kiválasztásának egyszerűsítése végett az ETAG 014 (a dübelekre vonatkozó európai műszaki engedélyezési útmutató) a leggyakrabban alkalmazott építőanyagokat felhasználási kategóriákba sorolja: építőanyag kategória A: beton építőanyag kategória B: tömör tégla építőanyag kategória C: üreges tégla építőanyag kategória D: könnyűbeton építőanyag kategória E: gázbeton, pórusbeton

9 9 Alapfogalmak Alapfogalmak ÉPÍ Tő ANyag Az építőanyag fajtája és minősége döntően befolyásolja a rögzítési rendszer kiválasztását. Beton: sűrűségük alapján három osztályba soroljuk: könnyűbeton, normálbeton, nehézbeton. A könnyűbetont a hozzáadott könnyítő adalékok pl. habkő, Blähton, Styropor stb. különböztetik meg a normálbetontól. Kötőanyagként mindkét esetben a cement szolgál. A könnyű adalékok (melyek legtöbbször kisebb nyomószilárdságúak a kavicsbetonhoz képest) gyakran kedvezőtlenek a dübel rögzítésére. Az építőanyag jele a nyomószilárdságra utal. Pl. C25 egy 25 N/mm 2 nyomószilárdságú kavics- vagy normálbetont jelent. Ez a leggyakrabban előforduló betonszilárdság. Falazó építőanyagok A falazat egy olyan alapanyag, mely különböző falazóelemekből és megszilárdult kötőanyagból állhat. Gyakran a tégla szilárdsága jóval nagyobb, mint a kötőanyagé, ezért a rögzítéseknél törekedni kell az illesztési helyek elkerülésére. A falazó építőelemeknél négy alcsoportot különböztethetünk meg: Tömör szerkezetű falazóelemek: Ezekben anyagokban igen jó rögzítések érhetők el. Gyakorlatilag üregmentesek és nagy nyomószilárdsággal bírnak. Azon téglák, melyek 15% -ban üregesek, még tömör anyagnak számítanak. Tömör téglák Üreges szerkezetű falazóelemek: Ezek is hasonló szilárdságú anyagból készülnek, mint a tömör építőanyagok, 15%-nál nagyobb arányban üregesek. Ha ebben az esetben nagy terheléseket kell rögzíteni, akkor speciális dübeleket alkalmazunk. Ilyenek például az üreget áthidaló, vagy azt injektálással kitöltő rögzítőelemek. Üreges téglák Porózus szerkezetű falazóelemek: Ezek a téglák legtöbbször csekély nyomószilárdságúak, és porózus anyagszerkezetűek. Az optimális rögzítéshez itt is speciális dübeleket kell alkalmaznunk, e.g. fixings with a longer expansion zone or fixings that embed deeper in the material. Gázbeton vagy sejtbeton (pl. Ytong, Hebel, Siporex, Durox ). Üreges könnyűbeton téglák (pl. Bims, Blahton ). Porózus szerkezetű üreges építőanyagok: Ezek elsősorban üreges, porózus szerkezetű és kis nyomószilárdságú téglák. Az ebből készült falakban igen gondosan kell megválasztani a rögzítés módját. Erre megoldást kínál, pl. egy hosszú terpesztőzónájú vagy egy formazáró hálós injektált dübel. especially in light concrete hollow blocks that have cavities that can be filled with polystyrene. Építőlapok Építőlapok ezek a vékony építőanyagok igen kis szilárdsággal bírnak. Ilyenek pl. a gipszkartonlapok: Rigips, Knauf, Gyproc, Norgips a gipszszálas anyagok: Fermacel, Rigicell a faforgács lemezek, rétegelt lapok stb. Itt olyan dübeleket kell választani, melyek formazáróan rögzítenek, tehát legtöbbször az üreges részen terjeszkednek ki. Az itt használt rögzítőelemeknek legtöbbször üreges rögzítődübel a neve.

10 10 Alapfogalmak Fúrás A fúrási eljárást az építőanyag határozza meg: Egyszerű fúrás: Üreges anyagok, kis szilárdságú építőanyagok és gázbeton esetén csak sima fokozatban fúrjunk mert az anyag rácsszerkezete összetörik, illetve puha anyagnál nemkívánatos furatnövekedés áll elő. Ütvefúrás: Jellemzője a sok kis ütés csekély ütési energiával, általában tömör szerkezetű tégláknál alkalmazzuk. Kalapácsfúrás: Jellemzője a kevés ütésszám nagy ütési energiával, SDS befogású elektropneumatikus gépekkel alkalmazzuk tömör szerkezetű építőanyagoknál. Egyszerű fúrás Ütvefúrás Kalapácsfúrás Megjegyzés: ütés nélküli fúrásnál gyorsabban fúrhatunk ha élesre köszörült keményfémlapkás fúrószárat alkalmazunk. Hagyományos fúrószár Élesre köszörült fúrószár Szerelés Szerelésnél az alábbi tényezőket kell figyelembe venni: Perem - és tengelytávolság: Ahhoz, hogy a rögzítéseknél a nemkívánatos kitöréseket és repedésképződést elkerüljük, figyelembe kell vennünk az építőanyagra előírt szélességi és vastagsági szabályokat, valamint a perem- és tengelytávolságokat is. Műanyagdübeleknél a katalógus nem tartalmaz külön előírásokat, mert a gyakorlatban a peremtávolságokat 2 h ef, a tengelytávolságokat pedig a 4 h ef összefüggésekkel számíthatjuk: (h ef = rögzítési mélység). Furatmélység: Kevés kivételtől eltekintve a furatmélység mindig nagyobb, mint a rögzítési mélység. Ez a biztonsági tartalékhosszúság helyet ad a dübel végén kilépő csavarnak, és az esetleg visszamaradó fúrási pornak. A dübel biztos működése így egyértelműen garantálható. Furattisztítás: Fúrás közben vagy után mindenképpen távolítsuk el a fúrási port, mert a visszamaradó szennyeződés csökkenti a dübel húzási teherbírását!

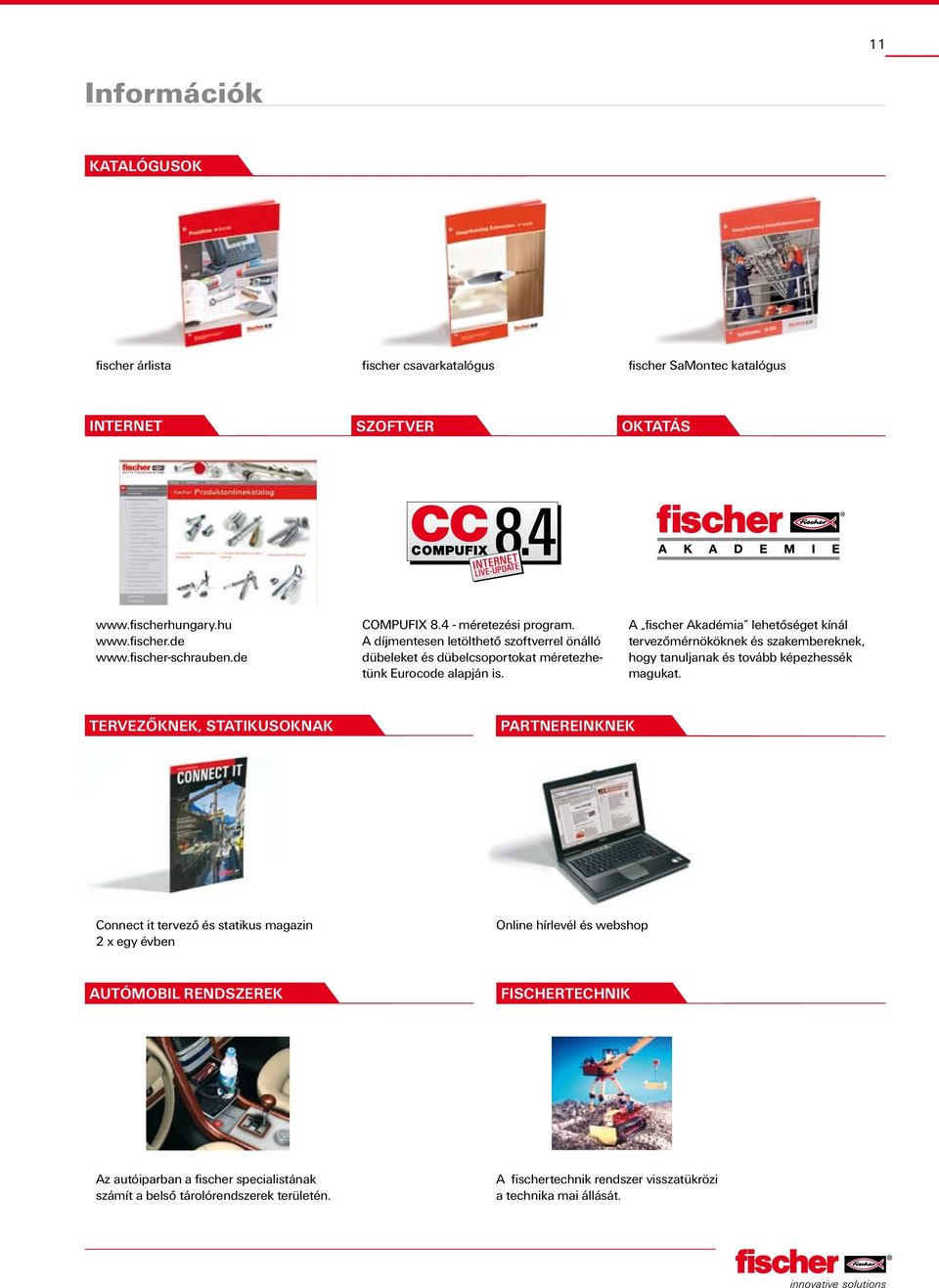

11 11 Információk Katalógusok fischer árlista fischer csavarkatalógus fischer SaMontec katalógus internet szoftver oktatás 8.4 INTERNET LIVE-UPDATE COMPUFIX méretezési program. A díjmentesen letölthető szoftverrel önálló dübeleket és dübelcsoportokat méretezhetünk Eurocode alapján is. A fischer Akadémia lehetőséget kínál tervezőmérnököknek és szakembereknek, hogy tanuljanak és tovább képezhessék magukat. tervezőknek, statikusoknak partnereinknek Connect it tervező és statikus magazin 2 x egy évben Online hírlevél és webshop autómobil rendszerek Fischertechnik Az autóiparban a fischer specialistának számít a belső tárolórendszerek területén. A fischertechnik rendszer visszatükrözi a technika mai állását.

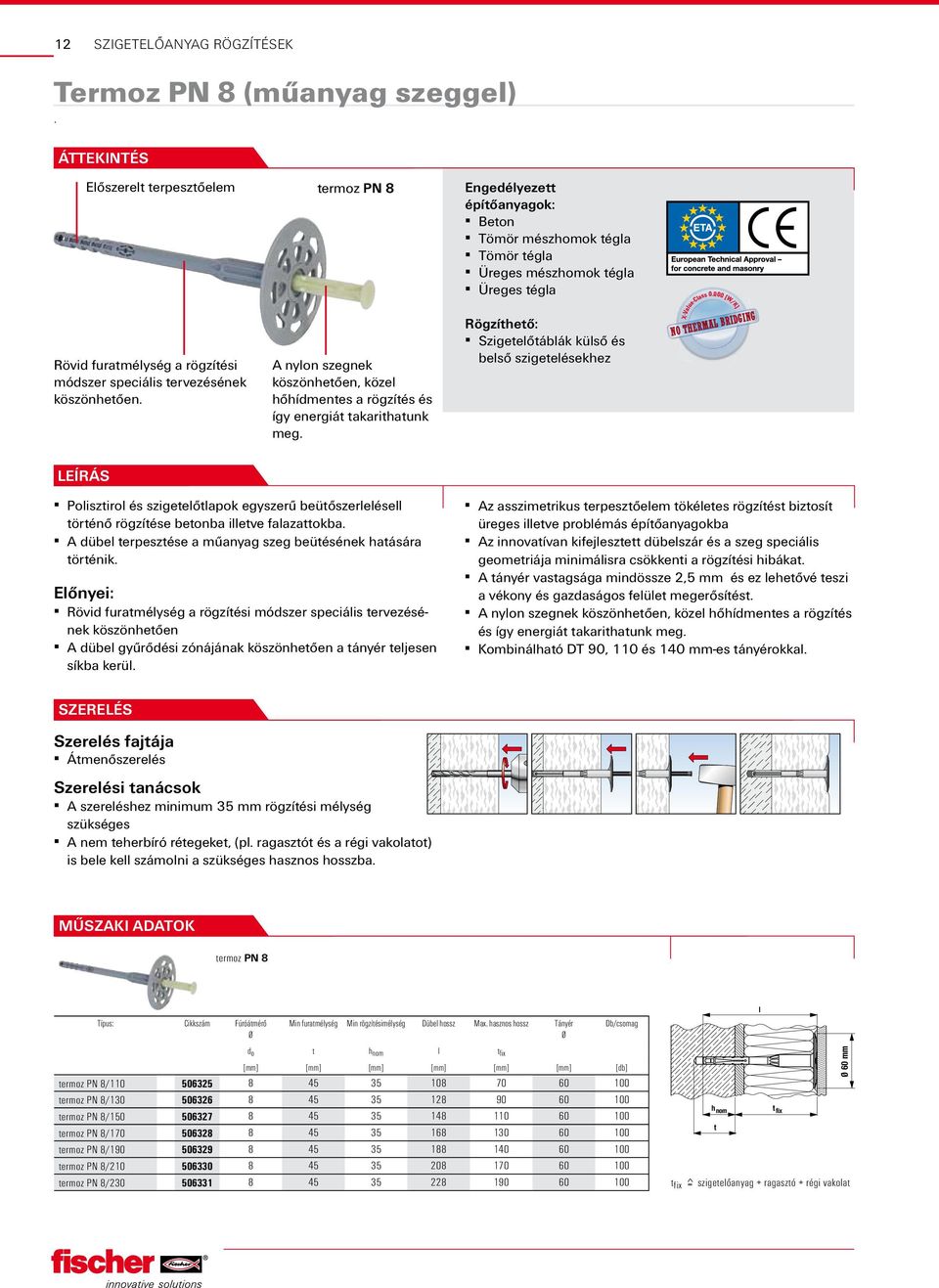

12 12 Szigetelőanyag rögzítések Termoz PN 8 (műanyag szeggel). Előszerelt terpesztőelem termoz PN 8 Engedélyezett építőanyagok: Beton Tömör mészhomok tégla Tömör tégla Üreges mészhomok tégla Üreges tégla Rövid furatmélység a rögzítési módszer speciális tervezésének köszönhetően. A nylon szegnek köszönhetően, közel hőhídmentes a rögzítés és így energiát takarithatunk meg. Rögzíthető: Szigetelőtáblák külső és belső szigetelésekhez -Value-Class [W/K] NO THERMAL BRIDGING Polisztirol és szigetelőtlapok egyszerű beütőszerlelésell történő rögzítése betonba illetve falazattokba. A dübel terpesztése a műanyag szeg beütésének hatására történik. Előnyei: Rövid furatmélység a rögzítési módszer speciális tervezésének köszönhetően A dübel gyűrődési zónájának köszönhetően a tányér teljesen síkba kerül. Az asszimetrikus terpesztőelem tökéletes rögzítést biztosít üreges illetve problémás építőanyagokba Az innovatívan kifejlesztett dübelszár és a szeg speciális geometriája minimálisra csökkenti a rögzítési hibákat. A tányér vastagsága mindössze 2,5 mm és ez lehetővé teszi a vékony és gazdaságos felület megerősítést. A nylon szegnek köszönhetően, közel hőhídmentes a rögzítés és így energiát takarithatunk meg. Kombinálható DT 90, 110 és 140 mm-es tányérokkal. Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok A szereléshez minimum 35 mm rögzítési mélység szükséges A nem teherbíró rétegeket, (pl. ragasztót és a régi vakolatot) is bele kell számolni a szükséges hasznos hosszba. termoz PN 8 l Típus: Cikkszám Fúróátmérő Ø Min furatmélység Min rögzítésimélység Dübel hossz Max. hasznos hossz Tányér Ø Db/csomag d o t h nom l t fix [db] termoz PN 8/ termoz PN 8/ termoz PN 8/ termoz PN 8/ termoz PN 8/ termoz PN 8/ termoz PN 8/ Ø 60 mm h nom t fix t t fix ^= szigetelőanyag + ragasztó + régi vakolat

13 Szigetelőanyag rögzítések 13 Termoz CN 8 (kombinált szeggel) Az innovatív ABCD szigetelésrögzítő Előszerelt terpesztőelem A kombinált szegnek köszönhetően, közel hőhídmentes a rögzítés és így energiát takaríthatunk meg. Termoz CN 8 Engedélyezett építőanyagok: Beton Tömör mészhomok tégla Tömör téglák Tömör beton tégla Üreges mészhomok tégla Üreges tégla Üreges könnyűbeton tégla Tömör könnyűbeton tégla Rögzíthető: Szigetelőtáblák külső és belső szigetelésekhez -Value-Class [W/K] NO THERMAL BRIDGING Beütőszerelésű szigetelésrögzítő dübel az összes általánosan alkalmazott építőanyag típusba. A dübel terpesztése a kombinált szeg beütésének hatására történik. Előnyei: A dübel gyűrődési zónájának köszönhetően a tányér teljesen síkba kerül. Az asszimetrikus terpesztőelem tökéletes rögzítést biztosít üreges illetve problémás építőanyagokba. A tányér vastagsága mindössze 2,5 mm és ez lehetővé teszi a vékony és gazdaságos felület megerősítést. A kombinált szegnek köszönhetően, közel hőhídmentes a rögzítés és így energiát takarit-hatunk meg. Kombinálható DT 90, 110 és 140 mm-es tányérokkal. Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok A szereléshez minimum 35 mm rögzítési mélység szükséges. A nem teherbíró rétegeket, (pl. ragasztót és a régi vakolatot) is bele kell számolni a szükséges hasznos hosszba. Típus: Cikkszám Engedély Fúróátmérő Ø Min furatmélység Min rögzítésimélység Dübel hossz Max. hasznos hossz Tányér Ø Db/csomag d o t h nom l t fix ETA [db] termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ termoz CN 8/ Ø 60 mm h nom t fix t t fix ^= szigetelőanyag + ragasztó + régi vakolat l

14 14 Szigetelőanyag rögzítések Termoz KS 8 (műanyag csavarral) Előszerelt terpesztőelem. Engedélyezett építőanyagok: Beton Falazatok Üreges mészhomok tégla Üreges tégla üreges mészhomok tégla Gyűrődési zóna a szárban. Műanyag feszítőcsavar További alkalmazhatóság: Terméskő Tömör könnyűbeton tégla Üreges könnyűbeton tégla Habkő Tömör tégla Üreges könnyűbeton -Value-Class [W/K] NO THERMAL BRIDGING Rögzíthető: ETICS hőszigetelő lapok Előszerelt üvegszál-erősítésű műanyag szegcsavarral. A terpesztőcsavar teljes behajtása után a szár gyűrődése megakadályozza a bemaródást. Előnyei Lecsökkent szerelési idő a gépi behajtásnak köszönhetően. Engedélyezett építőanyag kategóriák: A, B, C. Előszerelt terpesztőelem. Nincs hőhíd a műanyag csavarnak köszönhetően (0.000 W/K). A furatpor bejutását megakadályozza a terpesztőrész zártsága. Asszimetrikus terpesztőzóna. Kombinálható DT 90, 110 és 140 mm-es tányérokkal. Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok A nem teherbíró rétegeket, (pl. ragasztót és a régi vakolatot) is bele kell számolni a szükséges hasznos hosszba. Puhább szerkezetű szigetelőanyagokhoz a DT 90, DT 110 vagy DT 140 tányérral kombinálva ajánlott. Termoz KS 8 Típus Cikkszám ID Engedély Szár átmérő Tányér átmérő Fúróátmérő Min rögzítési mélység Min furatmélység Max. hasznos hossz Dübel hossz Csomagolás [Db] ETA d s d o h nom t t fix l Termoz KS 8/ Termoz KS 8/ Termoz KS 8/ Termoz KS 8/ Termoz KS 8/ Termoz KS 8/ Termoz KS 8/ l h nom t fix t t fix ^= szigetelőanyag + ragasztó + régi vakolat

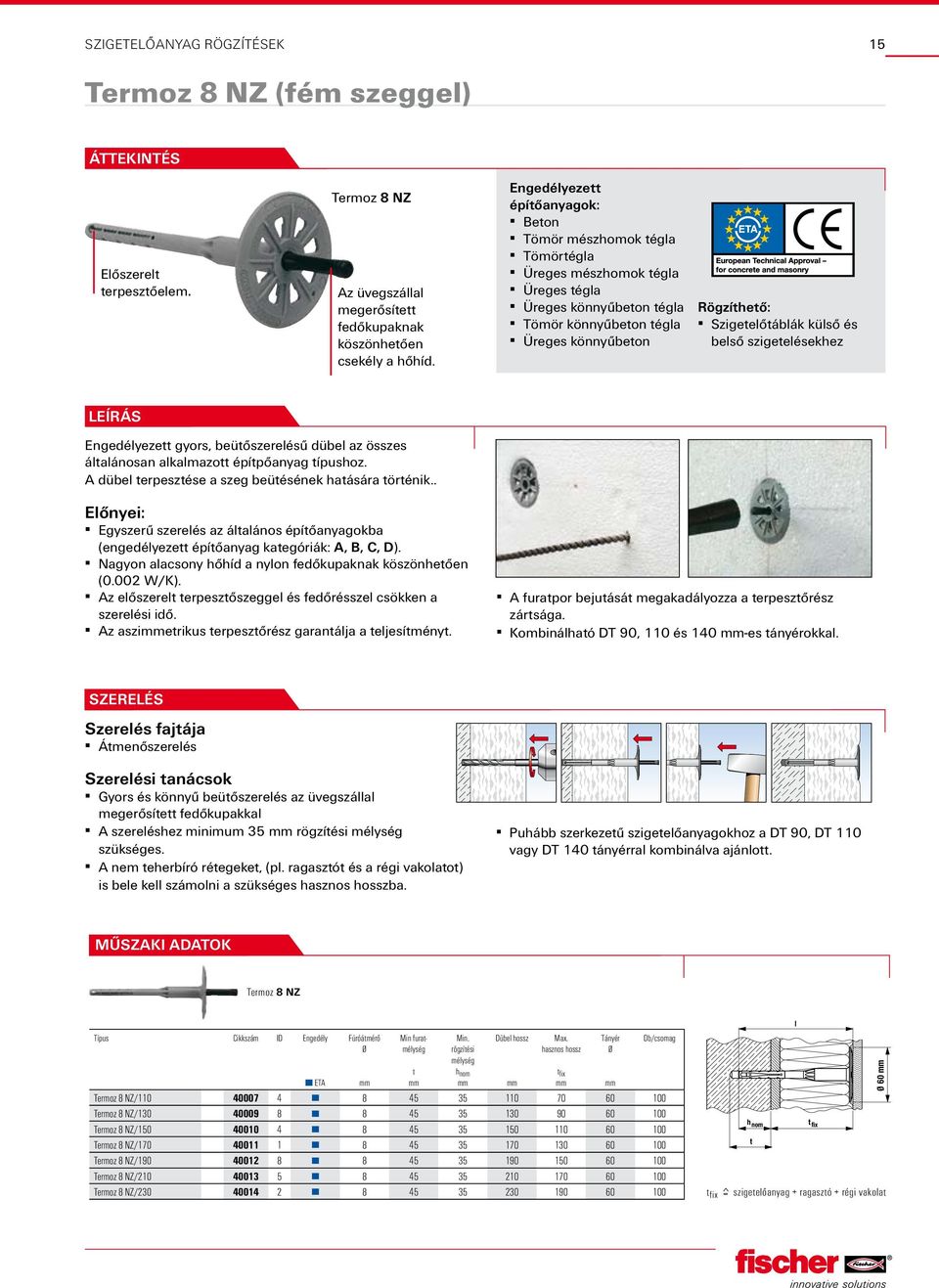

15 Szigetelőanyag rögzítések 15 Termoz 8 NZ (fém szeggel) Előszerelt terpesztőelem. Termoz 8 NZ Az üvegszállal megerősített fedőkupaknak köszönhetően csekély a hőhíd. Engedélyezett építőanyagok: Beton Tömör mészhomok tégla Tömörtégla Üreges mészhomok tégla Üreges tégla Üreges könnyűbeton tégla Tömör könnyűbeton tégla Üreges könnyűbeton Rögzíthető: Szigetelőtáblák külső és belső szigetelésekhez Engedélyezett gyors, beütőszerelésű dübel az összes általánosan alkalmazott építpőanyag típushoz. A dübel terpesztése a szeg beütésének hatására történik.. Előnyei: Egyszerű szerelés az általános építőanyagokba (engedélyezett építőanyag kategóriák: A, B, C, D). Nagyon alacsony hőhíd a nylon fedőkupaknak köszönhetően (0.002 W/K). Az előszerelt terpesztőszeggel és fedőrésszel csökken a szerelési idő. Az aszimmetrikus terpesztőrész garantálja a teljesítményt. A furatpor bejutását megakadályozza a terpesztőrész zártsága. Kombinálható DT 90, 110 és 140 mm-es tányérokkal. Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok Gyors és könnyű beütőszerelés az üvegszállal megerősített fedőkupakkal A szereléshez minimum 35 mm rögzítési mélység szükséges. A nem teherbíró rétegeket, (pl. ragasztót és a régi vakolatot) is bele kell számolni a szükséges hasznos hosszba. Puhább szerkezetű szigetelőanyagokhoz a DT 90, DT 110 vagy DT 140 tányérral kombinálva ajánlott. Termoz 8 NZ Típus Cikkszám ID Engedély ETA Fúróátmérő Ø mm Min furatmélység t mm Min. rögzítési mélység h nom mm Dübel hossz mm Max. hasznos hossz Termoz 8 NZ/ Termoz 8 NZ/ Termoz 8 NZ/ Termoz 8 NZ/ Termoz 8 NZ/ Termoz 8 NZ/ Termoz 8 NZ/ t fix mm Tányér Ø mm Db/csomag l h nom t fix t Ø 60 mm t fix ^= szigetelőanyag + ragasztó + régi vakolat

16 16 Szigetelőanyag rögzítések Termoz 8N (fém szeggel) Termoz 8N Engedélyezett építőanyagok: Beton Falazatok Üreges tégla Tömör mészhomok tégla Tömör könnyűbeton tégla Tömör könnyűbeton blokk Üreges mészhomok tégla Üreges tégla (HLZ) Üreges könnyűbeton tégla További alkalmazhatóság: Terméskő Időjárásálló lapfedések Rögzíthető: ETICS hőszigetelő lapok Beütőszerelés. Az előszerelt acél szeg speciális (deltaseal) korrózióálló bevonattal van ellátva. Előnyei Engedélyezett építőanyag kategóriák: A, B, C. Az előszerelt szeg csökkenti a szerelési időt. A speciális bevonat biztosítja a hosszú élettartamot és a biztonságot. Alacsony hőhíd érték a nylon szegnek köszönhetően (0.002 W/K). Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok A nem teherbíró rétegeket, (pl. ragasztót és a régi vakolatot) is bele kell számolni a szükséges hasznos hosszba. Tömörebb szigetelőanyagokhoz FZE szerelőszerszám használata ajánlott. Puhább szerkezetű szigetelőanyagokhoz a DT 90, DT 110 vagy DT 140 tányérral kombinálva ajánlott. Termoz 8N Típus Cikkszám Engedély Fúróátmérő Min. furatmélység Min. rögzítési mélység Dübel hossz Max. hasznos hossz Tányér átmérő Csomagolás [Db] ETA d o t h nom l t fix Termoz 8N/ Termoz 8N/ Termoz 8N/ Termoz 8N/ Termoz 8N/ Termoz 8N/ Termoz 8N/ Termoz 8N/ h nom t fix ^= szigetelőanyag + ragasztó + régi vakolat

17 Szigetelőanyag rögzítések 17 Termoz 8 SV Az első acélcsavaros besűllyeszthető fejű szigetelésrögzítő dübel, ami nem igényel speciális szerszámot.. Termoz 8 SV Engedélyezett építőanyagok: Beton Tömör mészhomok tégla Tömörtégla Üreges mészhomok tégla Üreges tégla Tömör könnyűbeton blokk Üreges mészhomok blokk Könnyűbeton Pórusbeton További alkalmazhatóság: fa és faforgács építőlapok Rögzíthető: Szigetelőtáblák külső és belső szigetelésekhez A Termoz 8 SV egy magas minőségű Ø 8 mm-es műanyag száral és Ø 60 mm-es tányérral illetve előszerelt torziós résszel ellátott dübel. Előnyei Egy rögzítési mélység az összes engedélyezett építőanyaghoz. A jelölőfül egyszerűen meghatározza a megfelelő mélységet. Nem szükséges speciális szerszám a szereléséhez. Gyors és biztonságos rögzítés az összes lehetséges építőanyagba (A, B, C, D, E és fa illetve faforgács anyagokhoz a feszítőszár eltávolításával). A furatpor bejutását megakadályozza a terpesztőrész zártsága. Komplett rögzítő készlet, polisztirol-tányér tartozékkal. Szálas szigetelőanyagokhoz ásványgyapot tányérral csomagolva Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok A dübelt a jelölőfül szigetelőanyag síkjába kerüléséig kell behajtani T30-as bit behajtó heggyel. A dübelhez csomagolt szigetelő korong szerelés után tökéletes síkot alkot a szigetelőtáblával. Szálas szigetelőlapokhoz is alkalmazható Termoz 8 SV Típus Cikkszám ID Engedély Fúróátmérő Min. furatmélység Min. rögzítési mélység Dübel hossz Max. hasznos hossz Tányér Ø Behajtó szerszám Csomagolás ETA d o t h nom l t fix [Db] Termoz 8 SV * 60 T Termoz 8 SV T Termoz 8 SV T Termoz 8 SV T Termoz 8 SV T Termoz 8 SV T Termoz 8 SV T t fix ^= szigetelőanyag + ragasztó + régi vakolat * Minimális szigetelőanyag vastagság: 80 mm.

18 18 SZIGETELŐANYAG RÖGZÍTÉSEK Termoz 8 UZ (üvegszál erősítésű nylon csavarral) Az első üvegszál erőtésű nylon csavarral szerelt engdélyezett dübel Előszerelt gyűrődési rész Üvegszál erősítésű nylon csavar (hőhídmentes). Engedélyezett építőanyagok: beton Tömör mészhomok tégla Tömörtégla Üreges mészhomok tégla Üreges tégla Üreges könnyűbeton tégla Tömör könnyűbeton tégla Könnyűbeton -Value-Class [W/K] NO THERMAL BRIDGING Rögzíthető: Szigetelőtáblák külső és belső szigetelésekhez. Engedélyezett gyors, csavaros dübel az összes általánosan alkalmazott építpőanyag típushoz. Gyors és könnyű szerelhetőség akkus csavarozóval, Torx behajtással Előnyei: Egyszerű szerelés az összes általánosan alkalmazott építőanyaghoz (építőanyag kategóriák: A, B, C és D). A nylon csavar biztosítja a hőhídmentességet ( W/K). Az előszerelt feszítő csavarral munkaidőt takarítunk meg. A gyűrődési zóna biztosítja a pontos tányér elhelyzkedést. A furatpor bejutását megakadályozza a terpesztőrész zártsága Az aszimmetrikus terpesztőrész garantálja a teljesítményt Kombinálható DT 90, 110 és 140 mm-es tányérokkal Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok Gyors és könnyű szerelhetőség akkus csavarozó és Torx bit behajtóhegy segítségével A szereléshez minimum 35 mm rögzítési mélység szükséges. A nem teherbíró rétegeket, (pl. ragasztót és a régi vakolatot) is bele kell számolni a szükséges hasznos hosszba. Puhább szerkezetű szigetelőanyagokhoz a DT 90, DT 110 vagy DT 140 tányérral kombinálva ajánlott. Termoz 8 UZ Típus Cikkszám ID Engedély ETA Fúróátmérő Ø mm Min furatmélység t mm Min rögzítésimélység h nom mm Dübel hossz mm Max. hasznos hossz t fix mm Termoz 8 UZ/ T Termoz 8 UZ/ T Termoz 8 UZ/ T Termoz 8 UZ/ T Termoz 8 UZ/ T Termoz 8 UZ/ T Termoz 8 UZ/ T Tányér Ø mm Bit Db/csomag l h nom t fix t Ø 60 mm t fix ^= szigetelőanyag + ragasztó + régi vakolat

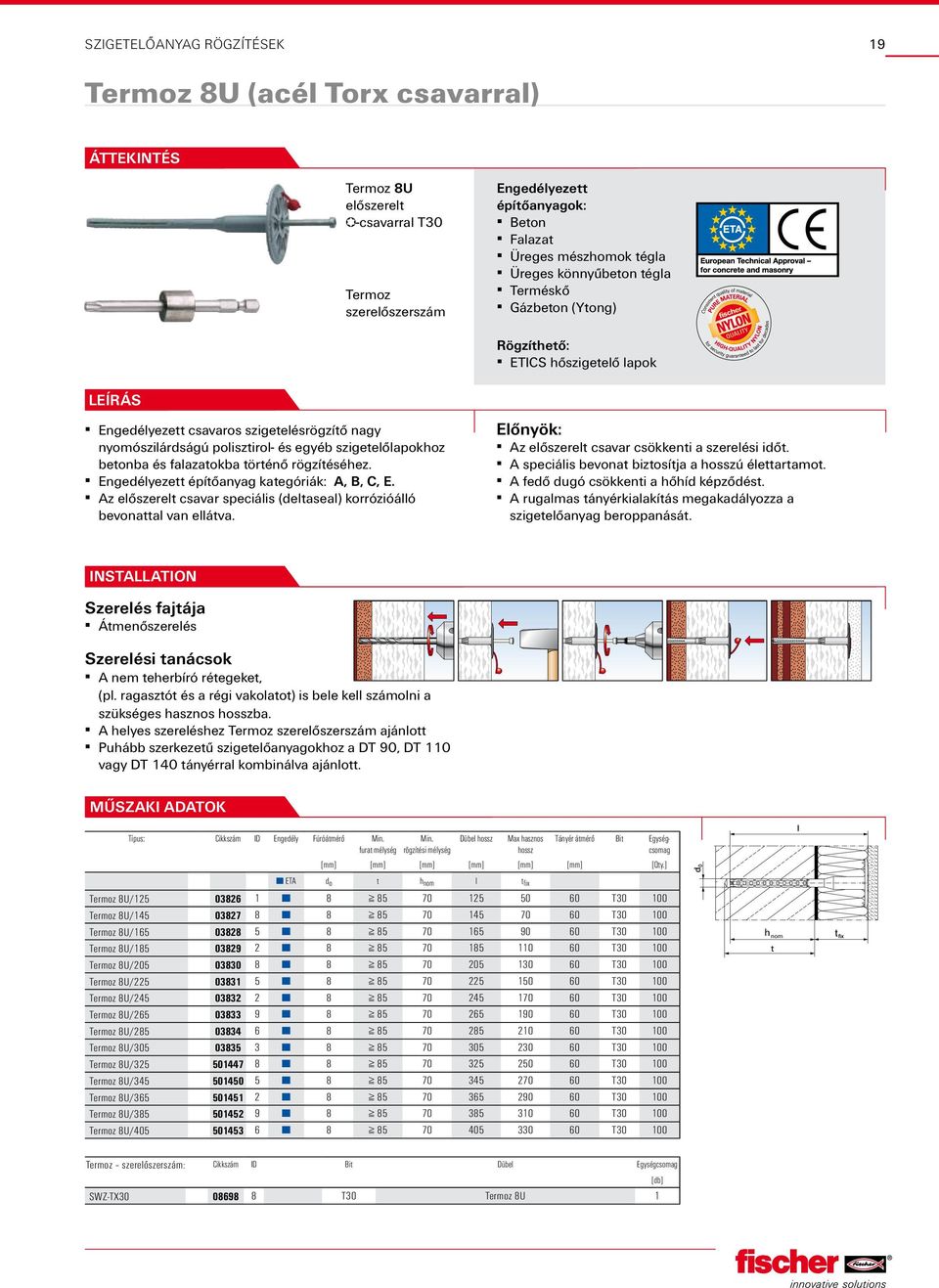

19 SZIGETELŐANYAG RÖGZÍTÉSEK 19 Termoz 8U (acél Torx csavarral) Termoz 8U előszerelt -csavarral T30 Termoz szerelőszerszám Engedélyezett építőanyagok: Beton Falazat Üreges mészhomok tégla Üreges könnyűbeton tégla Terméskő Gázbeton (Ytong) Rögzíthető: ETICS hőszigetelő lapok Engedélyezett csavaros szigetelésrögzítő nagy nyomószilárdságú polisztirol- és egyéb szigetelőlapokhoz betonba és falazatokba történő rögzítéséhez. Engedélyezett építőanyag kategóriák: A, B, C, E. Az előszerelt csavar speciális (deltaseal) korrózióálló bevonattal van ellátva. Előnyök: Az előszerelt csavar csökkenti a szerelési időt. A speciális bevonat biztosítja a hosszú élettartamot. A fedő dugó csökkenti a hőhíd képződést. A rugalmas tányérkialakítás megakadályozza a szigetelőanyag beroppanását. INSTALLATION Szerelés fajtája Átmenőszerelés Szerelési tanácsok A nem teherbíró rétegeket, (pl. ragasztót és a régi vakolatot) is bele kell számolni a szükséges hasznos hosszba. A helyes szereléshez Termoz szerelőszerszám ajánlott Puhább szerkezetű szigetelőanyagokhoz a DT 90, DT 110 vagy DT 140 tányérral kombinálva ajánlott. Típus: Cikkszám ID Engedély Fúróátmérő Min. furat mélység Min. rögzítési mélység Dübel hossz Max hasznos hossz Tányér átmérő Bit Egységcsomag [Qty.] ETA d o t h nom l t fix Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T Termoz 8U/ T h nom Termoz szerelőszerszám: Cikkszám ID Bit Dübel Egységcsomag SWZ-TX T30 Termoz 8U 1 [db]

20 20 Szigetelőanyag rögzítések Termofix CF 8 (üvegszállal megerősített beütőszeggel) Termofix CF 8 Engedélyezett építőanyagok: Beton Tömör mészhomok tégla Tömörtégla Üreges mészhomok tégla Üreges tégla Rögzíthető: Szigetelőtáblák külső és belső szigetelésekhez Engedélyezett gyors, beütőszerelésű dübel az összes általánosan alkalmazott építpőanyag típushoz előszerelt acélszeggel és üvegszál erősítésű zárókupakkal. Előnyei: Egyszerű szerelés az általános építőanyagokba (engedélyezett építőanyag kategóriák: A, B, C). Nagyon alacsony hőhíd a nylon fedőkupaknak köszönhetően (0.002 W/K). Az előszerelt terpesztőszeggel és fedőkupakkal csökken a szerelési idő. Kombinálható DT 90, 110 és 140 mm-es tányérokkal. Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok Gyors és könnyű beütőszerelés az üvegszállal megerősített fedőkupakkal. A szereléshez minimum 27,5 mm rögzítési mélység szükséges. A nem teherbíró rétegeket, (pl. ragasztót és a régi vakolatot) is bele kell számolni a szükséges hasznos hosszba. Termofix CF 8 Típus Cikkszám ID Engedély ETA Fúróátmérő Ø mm Min furatmélység t mm Min. rögzítési mélység h nom mm Dübel hossz mm Max. hasznos hossz Termofix 8 CF/ , Termofix 8 CF/ , Termofix 8 CF/ , Termofix 8 CF/ , Termofix 8 CF/ , Termofix 8 CF/ , Termofix 8 CF/ , Termofix 8 CF/ , t fix mm Tányér Ø mm Db/csomag l h nom t fix t Ø 60 mm t fix ^= szigetelőanyag + ragasztó + régi vakolat

21 Szigetelőanyag rögzítések 21 Termofix PN 8 (műanyag szeggel). termofix PN 8 Engedélyezett építőanyagok: Beton Tömör mészhomok tégla Tömör tégla Üreges mészhomok tégla Üreges tégla Rövid furatmélység a rögzítési módszer speciális tervezésének köszönhetően. A nylon szegnek köszönhetően, közel hőhídmentes a rögzítés és így energiát takarithatunk meg. Rögzíthető: Szigetelőtáblák külső és belső szigetelésekhez -Value-Class [W/K] NO THERMAL BRIDGING Polisztirol és szigetelőlapok egyszerű beütőszerlelésell történő rögzítése betonba illetve falazattokba. A dübel terpesztése a műanyag szeg beütésének hatására történik. Előnyei: Rövid furatmélység a rögzítési módszer speciális tervezésének köszönhetően A dübel gyűrődési zónájának köszönhetően a tányér teljesen síkba kerül. Az asszimetrikus terpesztőelem tökéletes rögzítést biztosít üreges illetve problémás építőanyagokba Az innovatívan kifejlesztett dübelszár és a szeg speciális geometriája minimálisra csökkenti a rögzítési hibákat. A tányér vastagsága mindössze 2,5 mm és ez lehetővé teszi a vékony és gazdaságos felület megerősítést. A nylon szegnek köszönhetően, közel hőhídmentes a rögzítés és így energiát takarithatunk meg. Kombinálható DT 90, 110 és 140 mm-es tányérokkal. Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok A szereléshez minimum 35 mm rögzítési mélység szükséges A nem teherbíró rétegeket, (pl. ragasztót és a régi vakolatot) is bele kell számolni a szükséges hasznos hosszba. termofix PN 8 l Típus: Cikkszám Fúróátmérő Ø Min furatmélység Min rögzítésimélység Dübel hossz Max. hasznos hossz Tányér Ø Db/csomag d o t h nom l t fix [db] termofix PN 8/ termofix PN 8/ termofix PN 8/ termofix PN 8/ termofix PN 8/ termofix PN 8/ termofix PN 8/ Ø 60 mm h nom t fix t t fix ^= szigetelőanyag + ragasztó + régi vakolat

22 22 SZIGETELŐANYAG RÖGZÍTÉSEK Termofix 6H (facsavarral) Termofix 6H Alkalmazható Fa- és faforgácslapokhoz Rögzíthető: ETICS hőszigetelő lapok Galvanikus csavarral és záródugóval előszerelt szigetelésrögzítő dübel. Előnyök Az előszerelt csavar csökkenti a szerelési időt. A záródugó csökkenti a hőhíd kialakulását. T25 bit behajtóheggyel szerelhető A rugalmas fejkialakítás megakadályozza a vakolat lepattogzódását. Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok A nem teherbíró rétegeket, (pl. ragasztót és a régi vakolatot) is bele kell számolni a szükséges hasznos hosszba. Puhább szerkezetű szigetelőanyagokhoz a DT 90, DT 110 vagy DT 140 tányérral kombinálva ajánlott. Termofix 6H Típus Cikkszám ID Min. rögzítési mélység Dübel hossz Max. hasznos hossz Csavar hossz Tányér átmérő Bit Egységcsomag [db.] l h l t fix l s Termofix 6H T Termofix 6H T Termofix 6H T Termofix 6H T Termofix 6H T Termofix 6H T Termofix 6H T Termofix 6H T Termofix 6H T Termofix 6H T Termofix 6H T h

23 Szigetelőanyag rögzítések 23 Termofix B (önfúró csavarral). Termofix B Alkalmazható Lemezekhez Rögzíthető: ETICS hőszigetelő lapok Szigetelésrögzítő előszerelt, speciális (deltaseal) korrózióálló bevonattal ellátott önmetsző acélcsavarral és záródugóval. Előnyök Az előszerelt csavar csökkenti a szerelési időt. A speciális (deltaseal) korrózióálló bevonat hosszú élettartamot biztosít A záródugó csökkenti a hőhíd kialakulását. PH2 bit behajtóheggyel szerelhető A rugalmas fejkialakítás megakadályozza a vakolat lepattogzódását. Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok A nem teherbíró rétegeket, (pl. ragasztót és a régi vakolatot) is bele kell számolni a szükséges hasznos hosszba. Puhább szerkezetű szigetelőanyagokhoz a DT 90, DT 110 vagy DT 140 tányérral kombinálva ajánlott. Termofix B Típus Cikkszám ID Min. rögzítési mélység Dübel hosszh Max. hasznos hossz Csavar hossz Tányér átmérő Bit Csomagolás [db.] h l t fix l s Termofix B Ph2 100 Termofix B Ph2 100 Termofix B Ph2 100 Termofix B Ph2 100 Termofix B Ph2 100 Termofix B Ph2 100 h

24 24 SZIGETELŐANYAG RÖGZÍTÉSEK DHM fém szigetelésrögzítő szeg nélkül Fém szigetelésrögzítő DHM Tányér-ø 35 mm Fém szigetelésrögzítő tányér DTM 80 Tányér ø 85 mm Furat 14 mm DHM Fedősapka Alkalmas rögzítési alapok: Hátul és nem hátul szellőztetett szigetelésekhez Beton Tömör szerkezetű terméskő Tömör tégla Tömör mészhomok tégla Tömör könnyűbeton tégla Pórusbeton (gázbeton) Üreges tégla Üreges mészhomok tégla Rögzíthető anyagok: Puha és szilárd szigetelőlapok Üveggyapot Kőzetgyapot Polisztirol (Styropor ) Poliuretán hab Foamglas Fagyapot Szálas szigetelőanyagok Parafalapok Szigetelésrögzítő cinkkel galvanizált acélból ill. nemesacélból. Stabil bevált kötés a nyak és a tányér között. Beütéskor az előfeszített szár a furat teljes hosszúságában befeszül. A korrózióálló acél DHM INOX nedves és kültéri alkalmazásokra ajánlott. Előnyei Egyszerű beütőszerelés. Nem szükséges csavar vagy szeg. Teljes fémkivitel, ezért kiváló tűzállóságú (DIN 4102 A1). Tűzvédelmi vizsgálat a cinkkel galvanizált kivitelre és h ef 40 mm rögzítési mélységre. Mennyezetben történő rögzítéshez is alkalmazható. Szerelés Szerelési tanácsok Pórusbetonnál (gázbeton) nem szükséges előfúrás. Puha szigetelőanyagok esetén a DHM szigeteléstartót a DTM 80 fémtányérral lehet kombinálni. Típus Cikkszám Fúróátmérő Min. furatmélység Min. rögzítési mélység Dübelhosszúság Max. hasznos hossz Egységcsomag d o t d h ef l t fix [db] DHM 30 1) DHM 60 1) DHM 90 1) DHM 120 1) DHM 135 1) DHM 150 1) DHM 200 1) DHM 250 1) DHM 30 INOX 1) DHM 60 INOX 1) DHM 90 INOX 1) DHM 120 INOX 1) DHM 150 INOX 1) DTM DTM 80 INOX DHM fedősapka fehér Ø DHM fedősapka szürke Ø DHM fedősapka sárga Ø ) G2 és G4 gázbetonba előfúrás nélkül szerelhetők.

25 SZIGETELŐANYAG RÖGZÍTÉSEK 25 DT szigetelésrögzítő tányér Kombinálható az összes Termoz és Termofix dübellel.. DT 90 DT 110 DT 140 Alkalmazható Kombinálható az összes Termoz és Termofix dübellel Rögzíthető: Üveggyapot Kőzetgyapot Kis nyomószilárdságú szigetelőanyagok A DT 90, DT 110 és DT 140 szigeteléstartó tányérok kombinálva a megfelelő fischer rögzítődübellel, ideális kiegészítő kis nyomószilárdságú hőszigetelő panelek és hőszigetelő anyagok rögzítésére. Előnyei Kőnnyű és gyors alkalmazhatóság. A sokoldalú használat és a helytakarékos tárolás csökkenti költségeket. Szerelés Szerelés fajtája Átmenőszerelés DT 90 DT 110 DT 140 Típus: Cikkszám ID Tányér átmérő Egységcsomag [Db] DT DT DT

26 26 SZIGETELŐANYAG RÖGZÍTÉSEK DTM fém szigeteléstartó tányér DTM 70/10 gvz Alkalmazható: Szigetelőanyagokhoz Fóliákhoz Műanyag hálókhoz A különböző furatátmérők széles alkalmazási lehetőséget biztosítanak 1. DTM 60/10 A4 2. DTM 70/10 gvz 3. HV HA 36 A4 5. HK 36 műanyag 6. ISO 8/60 KS Típus: Cikkszám ID Tányér átmérő Tányér vastagságt Furat Egységcsomag [db.] d f DTM 60/10 A DTM 70/10 gvz HV HA 36 A HK 36 műanyag ISO 8/60KS

27 SZIGETELŐANYAG RÖGZÍTÉSEK 27 DHK műanyag szigetelésrögzítők szeg nélkül Szilárd szigetelőanyagokhoz Puha szigetelőanyagokhoz Szigetelésrögzítő DHK 45 Tányér-ø 45 mm Szigetelésrögzítő DHK Tányér-ø 90 mm Alkalmas rögzítési alapok: Hátul és nem hátul szellőztetett szigetelésekhez Beton Tömör szerkezetű terméskő Falazó tégla Tömör mészhomok tégla Tömör könnyűbeton tégla Pórusbeton (gázbeton) Üreges tégla Üreges mészhomok tégla Rögzíthető anyagok: Puha és szilárd szigetelőlapok Üveggyapot Kőzetgyapot Polisztirol (Styropor ) Poliuretán hab Foamglas Fagyapot Szálas szigetelőanyagok Parafalapok Egyrészes komplett rögzítőelem. A hosszanti bordák megakadályozzák a dübelszár kihajlását. Előnyei Kis fúrási munka, csak 20 mm rögzítési mélység szükséges. Egyszerű beütőszerelés. A tányér rugalmas alakváltozása egy tartós nyomóhatást fejt ki a szigetelőanyagra és ezzel stabilan rögzíti a falazaton. Nincs dübelszár kihajlás. Nem szükséges csavar vagy szeg. Különböző tányérméretek, különböző alkalmazási területekhez. A fekete szigetelésrögzítő a fekete szigetelőanyagokon nem feltűnő. Szerelés A szerelés fajtája: Átmenőszerelés Szerelési tanácsok Hőmérsékleti tartomány: -40 C -től + 80 C -ig. Típus Cikkszám Fúróátmérő Min. furatmélység Min. rögzítési mélység Dübelhosszúság Max. hasznos hossz Egységcsomag terhelések Javasolt terhelések F rec [kn] (F rec tartalmazza a 4-es biztonsági tényezőt) d o t d h ef l t fix [db] DHK DHK DHK DHK DHK DHK DHK 45/ DHK 45/ DHK 45/ DHK 45/ nagyobb méretek igény szerint rendelhetőek Beton B 15 0,03 Tömör tégla Mz 12 0,03 Tömör mészhomok tégla KS 12 0,03 Üreges mészhomok tégla KSL 6 0,03 Üreges tégla HLz 12 0,02 Pórusbeton (gázbeton) G2 0,02

28 28 SZIGETELŐANYAG RÖGZÍTÉSEK Terhelések Terhelések Karakterisztikus terhelések (kn) ETA-engedély alapján (kivéve termofix PN 8) Építőanyag termoz PN termoz CN Termoz 8NZ * Termoz 8N Típus: [kn] [kn] [kn] [kn] [kn] [kn] [kn] [kn] Tömörtégla Mz */ ,5 0,9 0.6 Beton C12/ */ ,6 0.5 Beton C16/ */ , Beton C50/ ,9 0.5 Üreges tégla Hlz 12, */ ,6 0.4 Sűrűség 1,0 kg/dm Gázbeton PB4; PP4; P Termoz KS 8 Termoz 8UZ * Termoz 8U Termoz 8 SV Termofix CF 8 Termofix PN 8 Termofix 6H Rögzítési alap anyag vastagság Ajánlott terhelések (belső laboratóriumi vizsgálat csavar: 6 x 150. bizt. tényező: γ = 5) [kn] OSB Gerenda 80/80, GK II Gipszkarton DHM Javasolt terhelések Frec [kn] (F rec tartalmazza a 4-es biztonsági tényezőt) Beton B 15 0,25 Tömör tégla Mz 12 0,25 Tömör mészhomok tégla KS 12 0,25 Pórusbeton (gázbeton) G2 (előfúrás nélkül) 0,10

29 SZIGETELŐANYAG RÖGZÍTÉSEK 29 FID szigetelőanyag dübel Szigetelőanyag dübel FID 50 Rögzíthető tárgyak: Könnyebb lámpák Postaládák Táblák Mozgásérzékelők Szigetelőanyag dübel FID 90 Szigetelőanyagdübel ütésálló műanyagból. Az éles spirálmenet becsavaráskor belevágja magát a szigetelő anyagba. Előnyei Egyszerű és gyors szerelés egyszerű szerszámmal. Előfúrás nélkül szerelhető. Nagyon sokoldalúan alkalmazható, mivel a szerelés vakolt szigetelőanyagoknál a WDVS-területén is problémamentesen lehetséges. Szerelés A szerelés fajtája: Előszerelés Szerelési tanácsok Becsvarás lehetséges akkus csavarozó segítségével és Torx 40 (T40) bit illetve imbusz behajtó használatával. A víz bejutásának elkerüléséhez a dübel peremét a szerelés után építőszilikonnal kell tömíteni. A felszerelendő tárgy a dübelszerelés után 4,5-5 mm átmérőjű faforgács-csavarral rögzíthető. Szigetelőanyag dübel FID 50 Szigetelőanyag dübel FID 90 FID 50 T40 FID 90 6kt. 6mm Típus Cikkszám Dübelhosszúság Min. becsavarási mélység l [Ø mm] [db] FID ,5-5,0 50 FID d s x l s Alkalmas rögzítési alapok: Rögzítés kemény szigetelőhab-lapokban Vakolt szigetelőanyagokban Faforgácscsavar Egységcsomag FID mm FID mm Terhelések Javasolt terhelések F rec kn (F rec tartalmazza a 7-es biztonsági tényezőt) FID 50 FID 90 Polisztirol PS 15 0,03 0,08 Polisztirol PS 20 0,09 0,14

30 30 SZIGETELŐANYAG RÖGZÍTÉSEK DAD távtartó tárcsa Távtartó tárcsa DAD Alkalmazható: Kombinálható beütő- illetve egyéb 6, 8 és 10 mm átmérőjű hosszú szárú dübelekkel. Rögzíthető ETICS sínrendszerrel, alaplapokkal, profilokkal, stb. Egyenetlen felületek kompenzációjához Egyenletlen felületek kompenzációjánál, akár több elem is egymásbe kapcsolható A tárcsák a felület és a sínrendszer közé helyezhető Előnyei Alkalmas 6, 8 és 10 mm átmérőjű rögzítésekhez. Több DAD tárcsát is össze lehet kapcsolni Egyszerű szerelés Szerelés Szerelés fajtája Átmenőszerelés Szerelési tanácsok Összekapcsolás esetén 2mm-t hozzá kell számolni a tárcsákhoz A teljes vastagságát a tárcsáknak hozzá kell adni a szükséges hasznos hosszhoz. DAD 1 mm DAD 4 mm DAD 6 mm DAD 13 mm Típus Cikkszám ID Szín Vastagság Névleges méret Átmérő Egységcsomag [Db] D DAD fehér DAD szürke DAD kék DAD piros DAD 1 (fehér) x x x x x x x x x DAD 4 (szürke) x x 2x 2x x x 2x x x 2x x x x DAD 6 (kék) x x x x 2x x 2x 3x x x 2x 3x x 4x 2x x DAD 13 (piros) x x x x x x x 2x 2x
