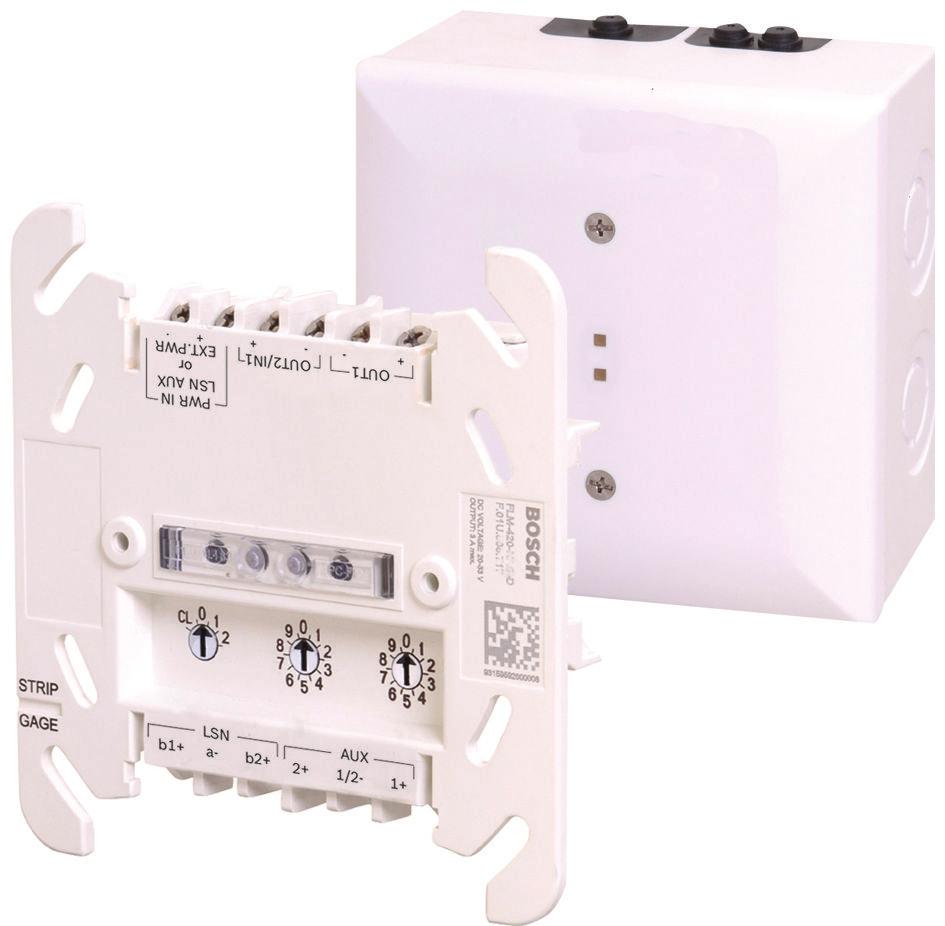

1 Tűzjelző rendszerek FLM 420/4 CON hagyományos csatolómodlok négyvezetékes LSN-hez FLM 420/4 CON hagyományos csatolómodlok négyvezetékes LSN-hez hagyományos érzékelők széles skálájával használható hagyományos vonalak felügyelete riasztásra, rövidzárra és hzalszakadásra vonatkozóan hagyományos érzékelőket ág- vagy hrok elrendezésben lehet csatlakoztatni Egyedi érzékelő-paraméterek programozhatók be az egyes vonalakhoz Fenntartja az LSN-hrokfnkciót hzalszakadás vagy rövidzárlat esetén a két integrált leválasztónak köszönhetően z FLM-420/4-CON hagyományos zóna-illesztő modlok lehetővé teszik a hagyományos érzékelők LSN tűzjelző központokhoz történő csatlakoztatását négyvezetékes LSN hálózaton keresztül (helyi biztonsági hálózat kiegészítő tápegységgel). 420-as sorozat az LSN improved technológia minden bővített fnkciójával rendelkező csatolómodljait kifejezetten LSN improved verziójú helyi biztonsági hálózathoz való csatlakoztatáshoz tervezték. Classic módban (a beépített forgókapcsolók segítségével választható) a csatolómodlok az összes LSN classic tűzjelző központhoz csatlakoztathatók. Rendszeráttekintés Megnevezés LSN b1+ a- b2+ Csatlakozás LSN (be/ki)

2 2 FLM 420/4 CON hagyományos csatolómodlok négyvezetékes LSN-hez UX 2+ 1/2-1+ Külön tápfeszültséget igénylő négyvezetékes érzékelők Cím Működési mód Tűzjelző központ OUT1 + - OUT2/IN1 - + PWR IN LSN UX vagy EXT.PWR + - Főbb fnkciók 1-es ág vagy kimenő hrok 2-es ág vagy bejövő hrok Tápellátás bemenet (LSN-ről vagy külső forrásból) Hagyományos jelvonalak jellemzői Egyedi érzékelő-paraméterek programozhatók az egyes ágakhoz. Egy ágon, illetve hrkon belül az érzékelőparamétereknek egységesnek kell lenniük. z egyes csatolómodlokhoz csak egy EOL-ellenállás érték választható ki. z érzékelő feszültsége UX (a négyvezetékes érzékelők tápellátása) külön be-, illetve kikapcsolható az egyes vonalakhoz. csak egy ággal vagy egy hrokkal rendelkező konfigrációknál a két 200 maximális áramerősségű UX kimenet párhzamosan kapcsolható. Ha egy jelvonalhoz csak kétvezetékes érzékelők vannak csatlakoztatva, a vonal UX kimenetét párhzamosan lehet kapcsolni a második jelvonal UX kimenetével (4 vezetékes érzékelőkkel). Ebben az esetben mindkét UX kimenet visszaállítása egyidőben párhzamosan történik. Ha mindkét vezetéken cspán kétvezetékes érzékelők vannak csatlakoztatva, mindkét UX kimenet kikapcsolásra kerül. z érzékelő-vezetékek rövidzárvédettek. vezetéken bekövetkező rövidzárlat esetén a modl hibaüzenetet küld a tűzjelzőközpontba. Ha a hrokban vezetékszakadás következik be, az összes érzékelő működésének megtartásához a rendszer két ágra osztja a hrkot. rendszer észleli az érzékelők eltávolítását, és hibaüzenettel jelez a tűzjelző központon. tűzjelző központ minden egyes vonalon felügyeli a földzárlatot. LSN-jellemzők Beépített leválasztók biztosítják a működőképesség fenntartását az LSN-hrokban bekövetkező rövidzárlat vagy vonalszakadás esetén. modl hibajelzést küld a tűzjelző központnak. csatolómodl fnkciói z eszközön egy vörösen villogó LED az egyik vagy mindkét elsődleges vonal riasztását jelzi. z áramerősségre vonatkozó értékek és egyéb paraméterek szintén megjeleníthetők. Címkapcsolók csatolómodlba épített forgókapcsolók lehetővé teszik az atomatiks és a kézi címzés közötti választást atomatiks felismeréssel vagy anélkül következő beállítások lehetségesek: Hrok/ág LSN improved módban atomatiks címzéssel (T-elágazás nem lehetséges) x 254 Hrok/ág/T-elágazás LSN improved módban kézi címzéssel FP-5000 FP 1200 FP-5000 FP 1200 CL 0 0 Hrok/ág LSN classic módban BZ 500 LSN UEZ 2000 LSN UGM 2020 z LSN improved verzió tlajdonságai 420-as sorozatú csatolómodlok az LSN improved technológia minden tlajdonságával rendelkeznek: Rgalmas hálózati kialakítás, lehetőség T-elágazás kialakítására további elemek nélkül kár 254 LSN improved elem minden egyes a tűzjelző központhoz tartozó hrokban vagy ágban forgókapcsolók lehetővé teszik a kezelő számára az atomatiks és a kézi címzés közötti választást atomatiks felismeréssel vagy anélkül Árnyékolatlan kábel használható Visszafelé kompatibilis a meglévő LSN-rendszerekkel és vezérlőközpontokkal. Csatolóváltozatok csatolómodl különféle változatban kapható: FLM 420/4 CON S felületre szereléshez, készülékházzal FLM 420/4 CON D adapterrel DIN sínre, vagy FLM IFB126 S felületre szerelhető készülékházba szereléshez Tanúsítványok és engedélyek Megfelel az EN54-17:2005 és az EN54-18:2005 szabványnak Régió Tanúsítvány Németország VdS G FLM-420/4-CON; FLM-420/4CON-D Erópa CE FLM-420_4-CON/-S/-D CPD 0786-CPD FLM-420/4-CON-S, - D MOE U FLM-420-CON- S_FLM-420-CON-D Telepítési/Rendszerfelépítési segédlet Csatlakoztatható FP 5000, FP 1200 tűzjelző központhoz és a BZ 500 LSN, UEZ 2000 LSN és UGM 2020 klassziks LSN tűzjelző központokhoz. kompatibilis eszközök felsorolását lásd a kompatibilitási listában (dokmentmszám: F.01U ), amely a weboldalról tölthető le. programozás a tűzjelző központ programozó szoftverével történik.

3 3 FLM 420/4 CON hagyományos csatolómodlok négyvezetékes LSN-hez Egy ágon (B osztály) vagy hrkon ( osztály) belül az érzékelőparamétereknek azonosnak kell lenniük (pl. készenléti áram, riasztási ellenállás). hagyományos zóna hrkos kialakításához ( osztály) nem szükséges EOL-ellenállás alkalmazása, mivel ez már be van építve a csatolómodlba. z áramellátást a kiegészítő LSN tápegység két vezetéke vagy egy külső tápegység biztosítja. külső tápegységeknek földelés nélkülieknek kell lenniük. felületre szerelhető készülékház két, egymással szemközti oldalon lévő kábelbevezető nyílással rendelkezik: 2 x 2 db előkészített kábelbevezető nyílás legfeljebb 21 mm/ - 34 mm átmérőjű (kábelvezetékekhez) 2 x 4 db gmigyűrű legfeljebb 8 mm átmérőjű kábelek bevezetésére. felületre szerelhető készülékház aljzatán további kábelbevezető nyílások találhatók: 1 x előkészített kábelcsatorna legfeljebb 21 mm átmérőjű kábelekhez 2 x 4 db gmigyűrű legfeljebb 8 mm átmérőjű kábelek bevezetésére. tűzérzékelő rendszer működtetéséhez az EN szabvány értelmében hagyományos zónát minden EOL-modllal kell lezárni. a hagyományos 4 vezetékes érzékelőket külső tápegységről kell táplálni. z FLM-420/4-CON hagyományos interfészmodlt a kiegészítő LSN tápegységről kell táplálni. Tartsa be a 25 Ω-os maximális vonalellenállást kézi jelzésadóval vagy atomatiks tűzjelzőkkel felszerelt hagyományos vonalak esetében. Tartozékok Típs Me nn yis ég Összetevő FLM-420/4-CON-S 1 Hagyományos zónacsatoló modl négyvezetékes LSN-hez, felületre szerelhető házzal, EOL-ellenállással (3k92) FLM-420/4-CON- D 1 Hagyományos csatolómodl négyvezetékes LSN-hez, DIN-sínre szereléshez szükséges adapterrel az EN szabvány szerint, vonallezáró ellenállással (3k92) 2 2,2 kohm-os ellenállások Max. áramfelvétel az LSN-ről Elsődleges vonal 8,5 Vonal feszültsége V DC (21,5 V DC típ. ±0,5 V DC)) Max. áramerősség 2 vezetékes érzékelők esetén 6 Max. vonali áram 80 vonalanként (±10% 25 C-on) Max. vonali ellenállás 50 Ω vezetékenként (max. 2 x 25 Ω) Galvaniks elszigetelés az LSN-től Bemeneti tápellátás (PWR IN) Igen Feszültség V DC Maradványfeszültség < 150 mv négyvezetékes elemek tápfeszültség-kimenete (UX) Feszültség 23,5 30 V DC (névleges feszültség 24 V DC) Maradványfeszültség < 300 mv Max. áramerősség (négyvezetékes érzékelők ellátása) EOL-ellenállás hagyományos zóna elágazásos kialakításához (B osztály) Kalibrálási értékkel 2,2 kω 200 kimenetenként (párhzamosan kapcsolható) Kalibrálási érték nélkül 2,2 kω / 3,9 kω z alábbi értékek tartalmazzák a belső modl fogyasztását és a hagyományos vonal(ak) felügyeletét. z értékek nem tartalmazzák a csatlakoztatott eszközök fogyasztását. Max. áramfelvétel (PWR IN) 1 x 2,2 Készenlét 36 Nyitott/rövidre zárt vonalak 25 m 2 x 2, m 1 x 3,9 31 m 25 m 2 x 3, m Műszaki specifikációk Elektromos jellemzők 1 eszköz riaszt a vonalon (820 Ω riasztási ellenállás) 69 m LSN LSN bemeneti feszültség 15 V DC - 33 V DC (min. max.) Több eszköz riaszt a vonalon * használt zónák száma x a zóná(ko)n alkalmazott EOL ellenállással 250

4 4 FLM 420/4 CON hagyományos csatolómodlok négyvezetékes LSN-hez További áramfelvétel (PWR IN) Figyelembe veendő biztonsági pffer. Csak 4 vezetékes érzékelők használata esetén, és az FLM-420/4-CON teljesítménykimenetén (UX 2 + 1/2 1+) keresztül táplálva. párhzamosan kapcsolt 4 vezetékes teljesítménykimenet nélkül párhzamosan kapcsolt 4 vezetékes teljesítménykimenettel Mechanikai jellemzők Kijelzőegység Címbeállítás Csatlakozók Megengedett vezetékkeresztmetszet Ház anyaga következő értékeket minden tápegységkimenethez csak egyszer adja hozzá a teljes fogyasztáshoz: vörös LED-jelzőfény, riasztás esetén 1 Hz frekvenciával villog 3 forgókapcsoló 12 csavaros csatlakozó 0,6 3,3 mm 2 Megengedett relatív páratartalom Készülékosztályok az IEC szabvány szerint Védettség az IEC szabvány szerint FLM-420/4-CON-S IP 54 FLM-420/4-CON-D IP 30 < 96% (nem lecsapódó) III-as osztályú készülék Felületre szerelt ház BS/PC-keverék Interfészház és adapter PPO (noril) Szín Felületre szerelt ház Fehér, RL 9003 Interfészház és adapter Szürkésfehér, a RL 9002-höz hasonló Méretek FLM-420/4-CON-S Kb. 126 x 126 x 71 mm (szé x ma x mé) FLM-420/4-CON-D Kb. 110 x 110 x 48 mm (Sz x Ma x Mé) Tömeg Csomagolás nélkül / csomagolással FLM-420/4-CON-S Kb. 390 g / 590 g FLM-420/4-CON-D Kb. 150 g / 350 g Környezeti feltételek Megengedett üzemi hőmérséklet Megengedett tárolási hőmérséklet -20 C és +55 C között - 25 C és 80 C között

5 5 FLM 420/4 CON hagyományos csatolómodlok négyvezetékes LSN-hez Képviselő: Erope, Middle East, frica: Bosch Secrity Systems B.V. P.O. Box JB Eindhoven, The Netherlands Phone: emea.secritysystems@bosch.com emea.boschsecrity.com Germany: Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring Grasbrnn Germany Bosch Secrity Systems Llc 2016 z adatok előzetes értesítés nélkül megváltozhatnak h, V8, 19. Szeptember 2016
