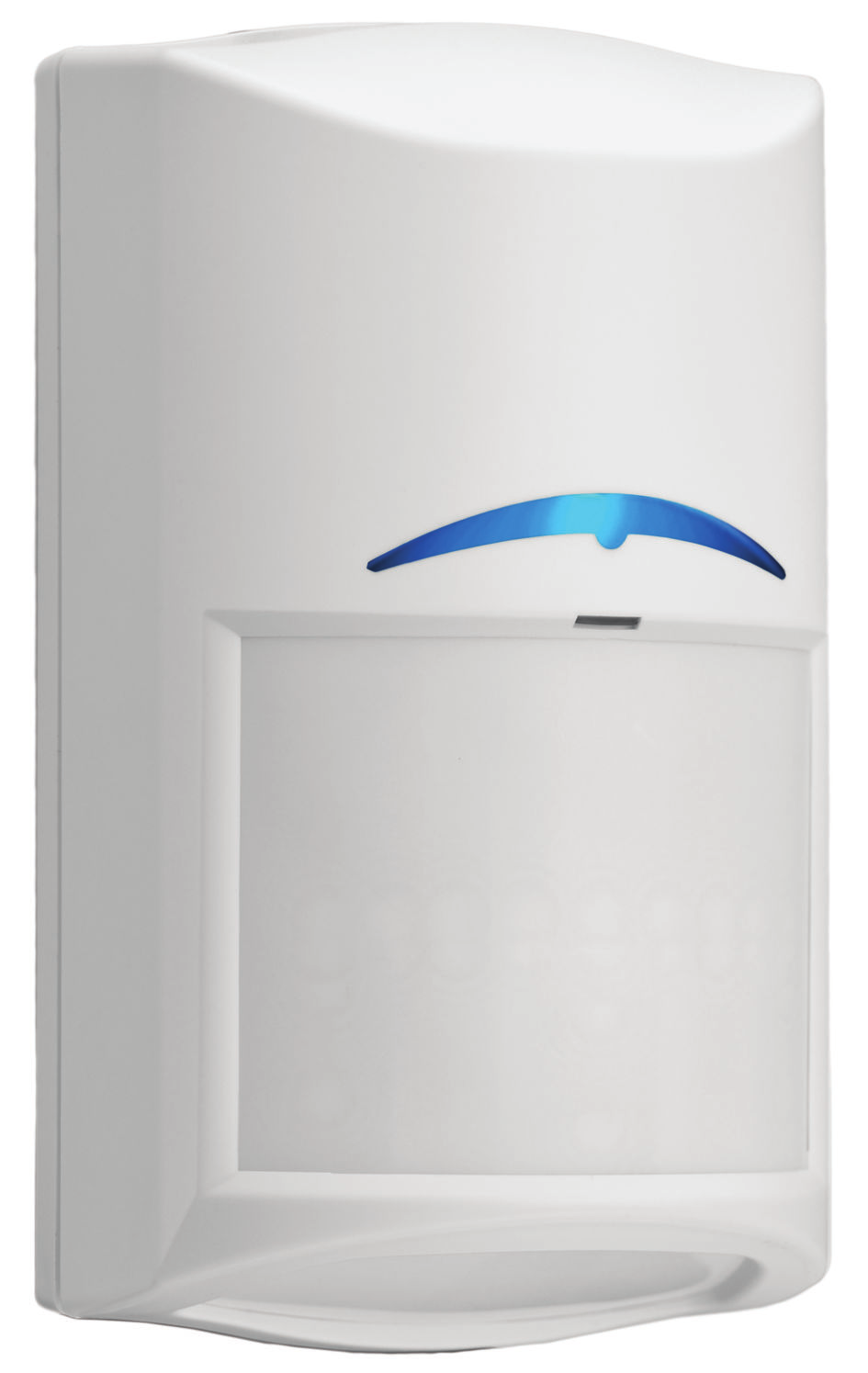

1 Behatolásjelző rendszerek Commercial Series TriTech+ mozgásérzékelők Commercial Series TriTech+ mozgásérzékelők kitakarás elleni védelemmel GHz Aktív infravörös kitakarás elleni védelem észleli az érzékelő látóterének kitakarására tett kísérleteket. TriTech kiváló észlelési teljesítményt és a kategóriában legjobb téves riasztással szembeni védettséget nyújtó passzív infravörös és mikrohllámú Doppler-radaros észlelés azonnali feldolgozással. Mikrohllámú zajhoz alkalmazkodó jelfeldolgozás kiküszöböli az azonos forrásokból ismétlődő téves riasztások számát. Integrált véglezáró ellenállások csökkentik a telepítési időt és a bonyolltságot. Rgalmas szerelési magasság, nincs szükség beállításokra csökkenti a telepítési időt és a téves riasztások számát, fokozza az érzékelési hatékonyságot. A kitakarás ellen védett Commercial Series TriTech+ mozgásérzékelők tervezése során az üzleti alkalmazásoknál szükséges megbízhatóan hatékony érzékelést és a téves riasztásokkal szembeni védettséget tartottk szem előtt. A Commercial Series mozgásérzékelők a passzív infravörös (PIR), a mikrohllámon alapló Doppler-radaros érzékelési eljárás és a speciális jelfeldolgozás kombinációját használják. Az új fnkciók, mint példál az integrált, választható véglezáró ellenállások, az integrált vízszintérzékelőt magában foglaló önzáró brkolat és az eltávolítható, megdöntött sorkapcsos csatlakozó könnyebbé és megbízhatóbbá teszi a Commercial Series érzékelők telepítését. Főbb fnkciók "Első lépés" feldolgozás Az "Első lépés" feldolgozás fnkció (FSP) téves riasztások kiváltása nélkül, szinte azonnal reagál a behatolókra. Az FSP az érzékelő érzékenységét a jel amplitúdója, polaritása, csökkenése és időbeli alaklása alapján módosítja. A kitakarás ellen védett Commercial Series mozgásérzékelők érzékenységi szintje körülbelül %-kal magasabb, mint a kitakarás ellen nem védett típsoké, ami alkalmasabbá teszi azokat a magasabb védelmet igénylő alkalmazásokban, példál bankokban, ékszerüzletekben, gyógyszertárakban és más alkalmazásokban.

2 Commercial Series TriTech+ mozgásérzékelők Aktív kitakarás elleni védelmet nyújtó technológia Az érzékelő két különböző módszerrel, optikán belüli érzékelővel és a visszaverődés érzékelésével észleli az érzékelő látóterének kitakarására tett kísérleteket. Mikrohllámú zajhoz alkalmazkodó jelfeldolgozás A mikrohllámú zajhoz alkalmazkodó jelfeldolgozás a háttérzavaroknak megfelelően módosítja az érzékelést, ily módon anélkül csökkenti az ismétlődő forrásokból eredő téves riasztások számát, hogy romlana az emberi behatolás érzékelésének képessége. Integrált, átkötéssel kiválasztható véglezáró ellenállások Az integrált véglezáró ellenállások egyszerűbbé teszik a bekötést, és csökkentik a telepítési időt. Rgalmas szerelési magasság,3 és,5 méter közötti felszerelés esetén nincs szükség további beállításra. Csökken a telepítési idő és a téves riasztások száma, eközben javl az észlelési teljesítmény. Önzáró brkolat eltávolítható csatlakozóval A csúsztatható, önzáró brkolat integrált, kéttengelyes vízszintmérővel és egyedi hézagmentes, megdöntött sorkapoccsal rendelkezik, amelyek megkönnyítik, meggyorsítják és még megbízhatóbbá teszik a felszerelést. Dinamiks hőmérsékletkompenzáció Az érzékelő intelligens módon úgy módosítja a saját érzékenységét, hogy gyakorlatilag bármilyen hőmérséklet esetén is képes legyen az emberi behatolások azonosítására. Kisállatokkal szembeni immnitás A kisállatokkal szembeni immnitási fnkció csökkenti a,5 kg-nál kisebb, az érzékelő által lefedett területen mozgó állatok által kiváltott téves riasztások számát. Védett, hermetiksan zárt optika és elektronika Az elülső brkolatba szerelt optikai és elektronikai egységek védőbrkolattal vannak lezárva, ami megelőzi a felszerelés alatti sérülést. A lezárt optikai kamra szintén megakadályozza, hogy légáramlatok és rovarok befolyásolják az érzékelő működését. Tesztfnkciók A brkolaton látható riasztási LED a felszerelés tán letiltható. Kapcsolókonfigráció A következő fnkciók mindegyike kapcsolókkal állítható be: Riasztó LED be- és kikapcsolása Passzív infravörös érzékelési érzékenység Kitakarás ellen védő technológia be- és kikapcsolása Faltól-falig érő lefedettség A felhasználó által választható integrált, lefelé néző zóna és a 1 15 m-es lefedettségi tartomány (a választott típstól függően) faltól-falig érő lefedettséget biztosít. ok és engedélyek Asztráli a Erópa Szabvány ügyi hivatal ACMA EN szabványo k RCM EN fokozat /. fokozat EN 5-5, II. környezeti osztály IP1 / IK (EN59, EN ) USA UL WA15G: Behatolásjelző egység típsa: S WA1G: Behatolásjelző egység típsa: S FCC FCC 15. rész, B osztály Kanada cul WA15G: Behatolásjelző egység típsa: S WA1G: Behatolásjelző egység típsa: S Franciao rszág Asztrália IC AFNOR/ CNPP/ NFAP RCM 19A-CDL1 ISC-CDL1-WA15G tanúsítvány sz.: 81 NF&AP 3. fokozat ISC-CDL1-WA15H tanúsítvány sz.: 831 RTC fokozat NF-3-H58 11P AFNOR tanúsítvány: CNPP tanúsítvány: Sécrité contre la frade: Atosrveillance à l overtre et à l arrachement, Immnité champ magnétiqe, Anti-masqe. Erópa CE EMC, LVD, R&TTE, RoHS [ISC-CDL1- W15G, ISC-CDL1-W15H, ISC-CDL1- WA15G, ISC-CDL1-WA15G] CE EN5 1 EMC, LVD, R&TTE, RoHS [ISC-CDL1- W15K, ISC-CDL1-WA15K] EN51-- Grade 3, Environmental Class II Belgim INCERT BEC T 31 (1st edition 1) Svédország SBSC Alarm Class 3/, Environmental Class II (Larmklass 3/ miljöklass II) Egyesült Államok Kanada UL UL FCC ULC ULC IC UL 39 - Standard for Intrsion Detection Units Part 15 Class B CAN/ULC S3-3 - Canadian Standard for Intrsion Detection Units Indstry Canada

3 3 Commercial Series TriTech+ mozgásérzékelők Franciaország AFNOR NF EN51-- Grade 3, Environmental Class II + RTC Brazília ANATEL Telepítési/Rendszerfelépítési segédlet Felszerelés Az ajánlott felszerelési magasság,3 és,5 m közötti, és nincs szükség beállításokra. Állítsa be a mozgásérzékelő szintjét vízszintesen és függőlegesen is. Az érzékelő felszerelhető: Sarokba az érzékelőaljzat sarkított szélei segítségével. Sík falra az érzékelőaljzat közvetlen fali rögzítésével. Sík falra az opcionális B38 gömbcsklós konzollal vagy a B335 elfordítható fali konzollal. Mennyezetre az opcionális B338 mennyezeti konzollal. Lefedettségi terület ISC-CDL1-WA1x 1 m x 1 m-es lefedettség Tartozékok Mennyisé g Alkatrész 1 Érzékelő 9 1 Hardver eszközcsomag átkötő rögzítő elem csavar 1 kábelkötegelő 1 Dokmentáció Telepítési útmtató ISC-CDL1-WA15x 15 m x 15 m-es lefedettség 5 Műszaki specifikációk Tlajdonságok Méretek Anyag Színes Csatlakozóvezeték mérete 1 mm x mm x 55 mm Fokozottan ütésálló ABS műanyag Fehér Ø, mm és 1,9 mm között ( 1 AWG) (UL: AWG és 1 AWG között)

4 Commercial Series TriTech+ mozgásérzékelők Környezeti jellemzők Környezet Relatív páratartalom Hőmérséklet (üzemi) Elektromos jellemzők Áramfelvétel Feszültség (üzemi) Rádiófrekvenciás interferencia (RFI) elleni védettség Kimenetek Riasztórelé, hibarelé Szabotázsvédelem Véglezáró ellenállások Rendelési információ Megfelelőség: EN5-5 szerinti II. környezetvédelmi osztály 93%, nem lecsapódó -3 C és +55 C között UL: C és +9 C között AFNOR/CNPP: -1 C és +55 C között Készenlét = 15 ma (UL: Maximális áramerősség = 35 ma) 9 15 V DC A 15 khz, GHz tartományban, 1 V/m értéknél kisebb térerőnél nincs riasztás vagy kritiks frekvencián történő beállítás. Zárt állapotú, felügyelt, normál esetben zárt (NC) érintkezők <1 ma, 5 V,,5 W névleges értékek mellett Felügyelt, normál esetben zárt (NC) érintkezők <1 ma, 5 V,,5 W névleges értékek mellett Riasztás: 1, k,, k Szabotázs: 1, k,, k, 33 k Hiba:, k, 1 k ISC-CDL1-WA15G Commercial Series TriTech+ mozgásérzékelő Frekvencia: 1,55 GHz Rendelésszám ISC-CDL1-WA15G ISC-CDL1-WA15K Commercial Series TriTech+ mozgásérzékelő Frekvencia: 9,35 GHz. Németországban, Asztriában és Svájcban való felhasználásra. Rendelésszám ISC-CDL1-WA15K ISC-CDL1-WA1G Commercial Series TriTech+ mozgásérzékelő védett észlelést biztosít 1 m x 1 m lefedettséggel. Frekvencia: 1,55 GHz Rendelésszám ISC-CDL1-WA1G ISC-CDL1-WA1G-CHI TriTech+ mozgásérzékelő kitakarás elleni védelemmel védett észlelést biztosít 1 m x 1 m lefedettséggel. Frekvencia: 1,55 GHz. Kínában való felhasználásra. Rendelésszám ISC-CDL1-WA1G-CHI ISC-CDL1-WA1H Commercial Series TriTech+ mozgásérzékelő védett észlelést biztosít 1 m x 1 m lefedettséggel. Frekvencia: 1,585 GHz Rendelésszám ISC-CDL1-WA1H Hardvertartozékok B38 gömbcsklós konzol Egyszerűen rögzíthető és lehetővé teszi az érzékelő forgatását. Rejtett kábelvezetéssel. Rendelésszám B38 B335-3 elfordítható, alacsony profilú konzol Elfordítható, alacsony profilú niverzális konzol falra szereléshez. A függőleges elfordítási tartomány +1 és - közötti, a vízszintes tartomány ±5. Rendelésszám B335-3 B338 niverzális mennyezeti konzol Elfordítható, niverzális konzol mennyezetre szereléshez. A függőleges elfordítási tartomány + és -1 közötti, a vízszintes tartomány ±5. Rendelésszám B338 ISC-CDL1-WA15G-CHI Commercial Series TriTech+ mozgásérzékelő Frekvencia: 1,55 GHz. Kínában való felhasználásra. Rendelésszám ISC-CDL1-WA15G-CHI ISC-CDL1-WA15H Commercial Series TriTech+ mozgásérzékelő Frekvencia: 1,588 GHz. Franciaországban és az Egyesült Királyságban való felhasználásra. Rendelésszám ISC-CDL1-WA15H

5 5 Commercial Series TriTech+ mozgásérzékelők Képviselő: Erope, Middle East, Africa: Bosch Secrity Systems B.V. P.O. Box 8 5 JB Eindhoven, The Netherlands Phone: emea.secritysystems@bosch.com emea.boschsecrity.com Germany: Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring Grasbrnn Germany Bosch Secrity Systems Llc 1 Az adatok előzetes értesítés nélkül megváltozhatnak h, V, 9. November 1
