AMAX panel Behatolásjelző rendszerek AMAX panel vezetékes zóna / 8 terület / 128 felhasználói kód

Átírás

1 Behatolásjelző rendszerek Ez a központ lakóépületek, valamint kis- és közepes vállalkozások védelmére szolgál. 32 zónás és 8 területes, dobozzal és transzformátorral szállítjk. A rendszer tartalmaz egy beépített PSTN tárcsázót, amely a riasztást a telefonhálózaton keresztül egy telefonra és/vagy egy kommnikációs központba továbbítja, ezzel egy időben pedig a behatolásra figyelmeztető hangüzenetet küld a tlajdonos vezetékes vagy mobiltelefonjára. A rendszer üzembe helyezése egyszerű, csak minimális programozásra van szükség: az alapértelmezett beállításokkal a rendelkezésre álló fnkciók 90%-a használható. A programozás az AMAX TEXT, LCD és LED kezelőegységen vagy a programozó szoftveren (ALink Pls) keresztül végezhető el. A behatolásjelző rendszer a 433 MHz-en üzemelő RADION vezeték nélküli perifériákkal, valamint a Bosch vezetékes érzékelőivel egyaránt használható. 32 vezetékes zóna / 8 terület / 128 felhasználói kód 3 x 256 esemény pontos dátmának és időpontjának tárolása Beépített hangtárcsázó modl Makrófnkciók Közvetlen USB-kapcsolat Rendszeráttekintés Option Bs PSTN Telephone Network CMS Phone Programming SW A-Link Pls Főbb fnkciók Ez a központ egy 32 zónás / 8 területes behatolásjelző központ dobozzal és transzformátorral. A rendszer tartalmaz egy PSTN tárcsázót, amely továbbítja a riasztást a telefonhálózaton keresztül. A riasztás

2 2 egyaránt továbbítható telefonra és kommnikációs központba is. A központ egyszerűen programozható az AMAX TEXT, LCD és LED kezelőegység, illetve az A-Link Pls távprogramozószoftver segítségével. Alapjellemzők Kódbillentyűzet STAY / AWAY élesítés Egygombos STAY / AWAY élesítés Beépített tárcsázó CID/SIA átviteli formátmmal. A hangtárcsázó modl riasztás esetén akár 4 rögzített üzenet vezetékes/mobiltelefonra történő továbbítására is képes. Az üzenetek számítógépen rögzíthetők, és az A-Link Pls távprogramozó-szoftver segítségével küldhetők el a központba. Akár 16 db heti ütemezés és kivétel is beállítható a naptárba. 3 programozható makró: a kezelőegységről elérhető több fnkció egyetlen felhasználói makrófnkcióvá egyesíthető. A végrehajtás egy gomb megnyomásával történik. Az A-Link Pls távprogramozószoftver új verziójával a központ is programozható. Minden, a központtal és állapottal kapcsolatos információ elérhető. Távoli karbantartási műveletek végezhetők (pl.: sétateszt, kiiktatás) Többterületes beállítás esetén (közvetlen és többszörös élesítés) megjelenik a terület állapota. A terület nevének kijelzése a fő kezelőegységen 3 beépített kimenet (kettő felügyelt) Bármely zóna használható négyvezetékes tűzérzékelővel Bármely zóna használható ajtócsengő módban (Door Bell) Bármely zóna használható az érzékelőn történő szabotázs felderítésére (DEOL) Kimenetek és zónák tesztüzemmódja Opcionális fnkciók RADION vezeték nélküli eszközök (433 MHz) a Boschtól Zónabemenetek a bővítőmodlokon (a DX2010 esetén) Relékimenetek a bővítőmodlokon (a DX3010 esetén) Kültéri szirénák és IP-kamerák csatlakoztatása egy opcionális 8 relés modlhoz (DX3010) Programozóklcs Opcionális riasztástovábbítás IP-kommnikáció a Bosch Conettix IP / SIA DC09 (UDP) protokolljával, a B426 modl használatával GPRS kommnikáció a Bosch Conettix IP l / SIA DC09 (UDP) protokolljával, a B450 modl használatával Opcionális távprogramozás IP (B426 modl) GPRS (B450 modl) Opcionális videoriasztás-visszaigazolás Az opcionális videoriasztás-visszaigazolás a DX relémodllal és a Bosch IP 200-as sorozatú kamerákkal kombinálva valósítható meg. Élő video-visszaigazolás a terület ellenőrzésére, valamint a téves riasztások számának csökkentése az interneten keresztül, a világ bármely pontjáról. Ennek megfelelően Ön vagy a távfelügyeleti központ értesítést kap a riasztásról, hogy ellenőrizhesse, pontosan hol váltotta ki valamilyen esemény a riasztást, és hogy valóban történt-e behatolás. Kompatibilitási információk Alapok PSTN-kommnikátor (integrált) Mágneses nyitásérzékelők (1) Mozgásérzékelők (1) (1, 2) Négyeres füstérzékelők Hagyományos (1, 2) Opcionális Zóna Relék IP-kommnikátor GPRS/GSM kommnikátor Formátmok: Kapcsolattartó-azonosító, SIA Valamennyi kicsi, süllyesztve és felületre szerelhető nyitásérzékelő. Minden hagyományos mozgásérzékelő, beleértve a következőket: Ble Line, szeizmiks, PIR, TriTech, infra és mikrohllámmal kombinált TriTech PIR-érzékelő. 12 V-os, füst-, hő-, valamint optikai füstérzékelők. DX2010 zónabemeneti modl DX3010 kimeneti modl B426 Ethernet-hálózati interfészmodl B450 modl Megfelelő leírások hozzáférhetők. A további információkat lásd a megfelelő adatlapon, brosúrában vagy telepítési útmtatóban. Az elérhetőség értékesítési területenként változik. Tanúsítványok és engedélyek Régió Tanúsítvány Erópa CE AMAX panel 2100 family, AMAX panel 3000 family EN EN-ST ICP-AMAX2-P2-EN, ICP- AMAX2-P3-EN, ICP-AMAX3-P2-EN, ICP- AMAX3-P3-EN Franciaország AFNOR A0 ICP-AMAX3-P2-EN, ICP-AMAX3-P3-EN Svédország INTYG ICP-AMAX3-P3-EN Tartozékok CTN Darab Leírás család 1 32 zónás / 8 területes behatolásjelző központ dobozzal és transzformátorral, szabotázsjelzővel és beépített PSTN-kommnikátorral 1 Felhasználói útmtató

3 3 Műszaki specifikációk Elektromos jellemzők Tápegység típsa Transzformátor Transzformátor bemeneti feszültsége [V AC] Transzformátor kimeneti feszültsége [V AC] Transzformátor AC teljesítménye [VA] EN = A Transzformátorbiztosíték AC bemenet Minimális üzemi feszültség [V DC] 195 Maximális üzemi feszültség: [V DC] Vonali feszültség frekvenciája [Hz] DC kimenet PO -3 maximális áramerősség Opciós bsz Opciós bsz névleges kimeneti feszültsége AC vonali bemenet mellett [V DC] Opciós bsz névleges kimeneti feszültségtartománya AC vonali bemenet mellett [V DC] Opciós bsz 1 maximális áramerősség A nyomtatott áramkör maximális nygalmi áramerőssége Akkmlátor Akkmlátor típsa Alacsony akkmlátortöltési állapot [V DC] Minimm akkmlátortöltési állapot [V DC] (+3% / -5%) V / 7 Ah Bosch D ,0 alatt 10.8 DC kimenet maximális áramerőssége az összes elemhez DC kimenet maximális áramerőssége az összes elemhez: függés az akkmlátortól Ax 1 / 2 kimenet Ax 1 / 2 kimenet feszültsége Ax 1 / 2 névleges kimeneti feszültség AC vonali bemenet mellett [V DC] 1100 Ax 1 / 2 kimeneti max. Vpp [mv] 675 Ax 1 / 2 kimeneti feszültségtartomány AC vonali bemenet mellett [V DC] Ax 1 / 2 kimeneti áramerősség Kimenetek PO -1 / PO -2 maximális felügyelt kimeneti áramerősség 7 Ah-s akkmlátor, 12 óra készenlét (akkmlátor-újratöltés 80%-ig 72 órán belül) = 550 ma 7 Ah-s akkmlátor, 36 óra készenlét + 15 perc riasztás ma (akkmlátor-újratöltés 80%-ig 72 órán belül) = 150 ma +12V / GND 13.8 (+3% / -5%) Mechanikai jellemzők Méretek (szél. x mag. x mélys.) [cm] Tömeg [g] 1950 A központ jellemzői Zónák száma 32 Felhasználók száma 128 Események száma 26,0 x 28,0 x 8,35 PIN-kód variációk Eszközök száma Kezelőegységek száma 8 DX 2010 modlok száma 3 DX 3010 modlok száma 2 DX 4010 modlok száma 1 GPRS modlok száma: B450 és B442/B443, DX4020-G 256 esemény tárolása az esemény időpontjával és dátmával együtt 256 EN esemény tárolása az esemény időpontjával és dátmával együtt 256 kommnikátoresemény tárolása az esemény időpontjával és dátmával együtt Legfeljebb két különböző GPRS modl, minden GPRS modl csak egyszer csatlakoztatható

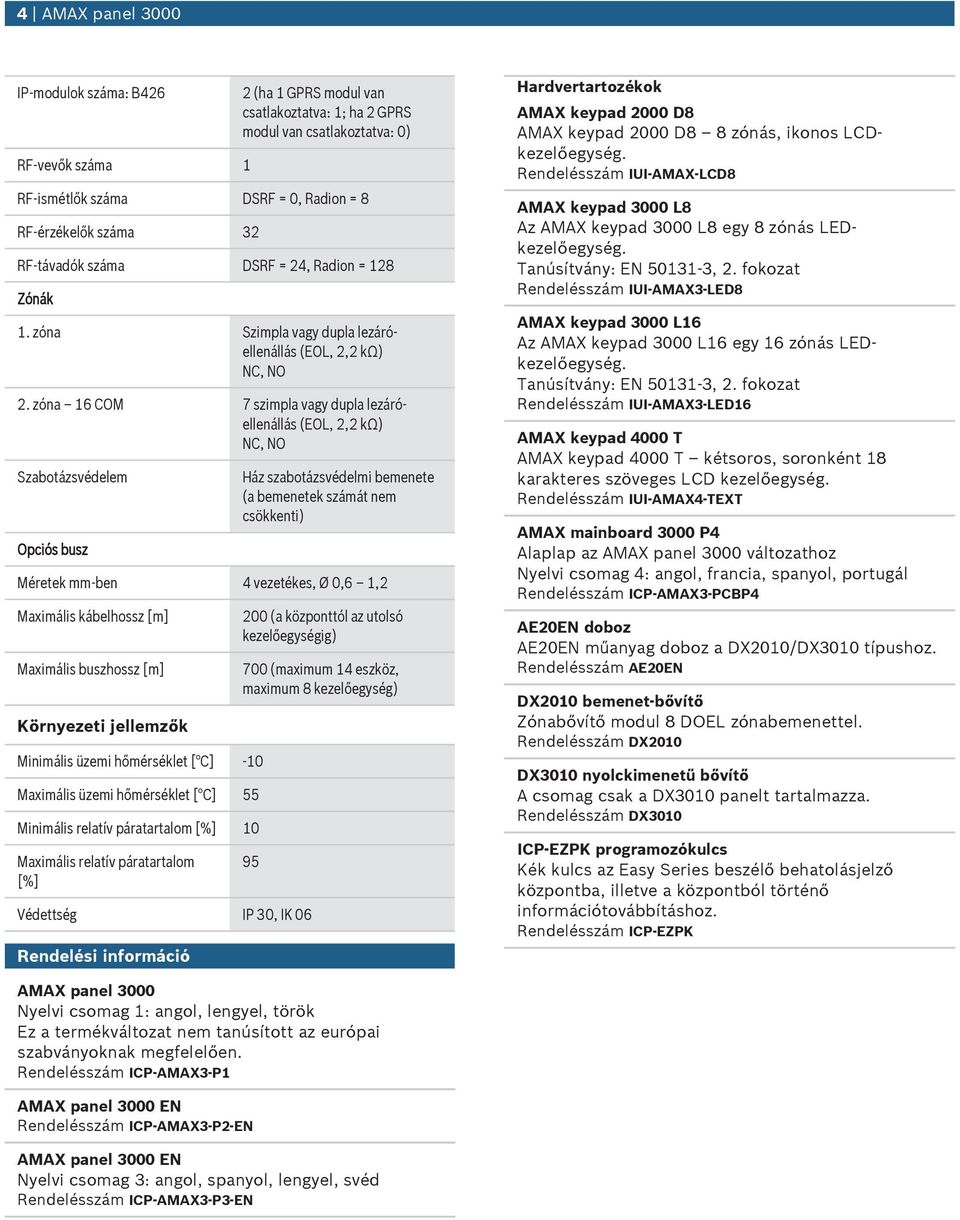

4 4 IP-modlok száma: B426 RF-vevők száma 1 2 (ha 1 GPRS modl van csatlakoztatva: 1; ha 2 GPRS modl van csatlakoztatva: 0) RF-ismétlők száma DSRF = 0, Radion = 8 RF-érzékelők száma 32 RF-távadók száma DSRF = 24, Radion = 128 Zónák 1. zóna Szimpla vagy dpla lezáróellenállás (EOL, 2,2 kω) NC, NO 2. zóna 16 COM 7 szimpla vagy dpla lezáróellenállás (EOL, 2,2 kω) NC, NO Szabotázsvédelem Opciós bsz Ház szabotázsvédelmi bemenete (a bemenetek számát nem csökkenti) Méretek mm-ben 4 vezetékes, Ø 0,6 1,2 Maximális kábelhossz [m] Maximális bszhossz [m] Környezeti jellemzők Minimális üzemi hőmérséklet [ C] -10 Maximális üzemi hőmérséklet [ C] 55 Minimális relatív páratartalom [%] 10 Maximális relatív páratartalom [%] 200 (a központtól az tolsó kezelőegységig) 700 (maximm 14 eszköz, maximm 8 kezelőegység) 95 Védettség IP 30, IK 06 Rendelési információ Hardvertartozékok AMAX keypad 2000 D8 AMAX keypad 2000 D8 8 zónás, ikonos LCDkezelőegység. Rendelésszám IUI-AMAX-LCD8 AMAX keypad 3000 L8 Az AMAX keypad 3000 L8 egy 8 zónás LEDkezelőegység. Tanúsítvány: EN , 2. fokozat Rendelésszám IUI-AMAX3-LED8 AMAX keypad 3000 L16 Az AMAX keypad 3000 L16 egy 16 zónás LEDkezelőegység. Tanúsítvány: EN , 2. fokozat Rendelésszám IUI-AMAX3-LED16 AMAX keypad 4000 T AMAX keypad 4000 T kétsoros, soronként 18 karakteres szöveges LCD kezelőegység. Rendelésszám IUI-AMAX4-TEXT AMAX mainboard 3000 P4 Alaplap az változathoz Nyelvi csomag 4: angol, francia, spanyol, portgál Rendelésszám ICP-AMAX3-PCBP4 AE20EN doboz AE20EN műanyag doboz a DX2010/DX3010 típshoz. Rendelésszám AE20EN DX2010 bemenet-bővítő Zónabővítő modl 8 DOEL zónabemenettel. Rendelésszám DX2010 DX3010 nyolckimenetű bővítő A csomag csak a DX3010 panelt tartalmazza. Rendelésszám DX3010 ICP-EZPK programozóklcs Kék klcs az Easy Series beszélő behatolásjelző központba, illetve a központból történő információtovábbításhoz. Rendelésszám ICP-EZPK Nyelvi csomag 1: angol, lengyel, török Ez a termékváltozat nem tanúsított az erópai szabványoknak megfelelően. Rendelésszám ICP-AMAX3-P1 EN Rendelésszám ICP-AMAX3-P2-EN EN Nyelvi csomag 3: angol, spanyol, lengyel, svéd Rendelésszám ICP-AMAX3-P3-EN

5 5 Képviselő: Hngary: Robert Bosch Kft. Gyömrõi út Bdapest Phone: Fax: h.secritysystems@bosch.com Bosch Secrity Systems Llc 2015 Az adatok előzetes értesítés nélkül megváltozhatnak h, V16, 14. Október 2015
