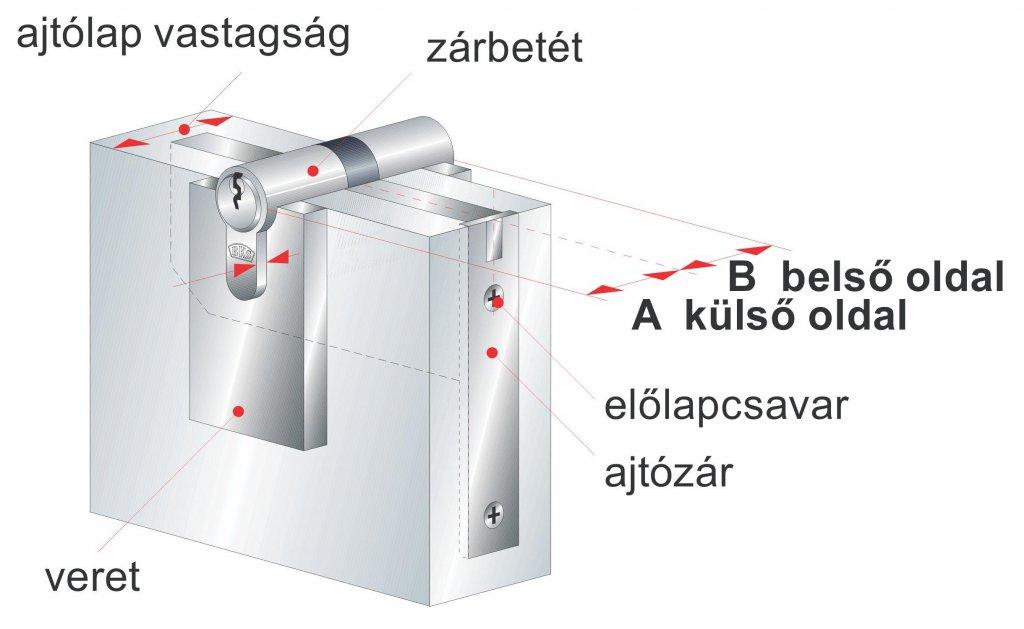

1 Zárak, zárbetétek Normál zárbetét A hazánkban használt zárbetétek legnagyobb része, normál zárbetét, kiegészítő funkciók nélkül. Az ilyen zárbetéteket mind a két oldalukról kulccsal működnek. Abban az eseten, ha az egyik oldalról a zárban marad a kulcs, a másik oldalról nem működtethető. Emiatt fokozott figyelmet és óvatosságot igényel, amennyiben a bejárati ajtón kívülről nincs kilincs, csak fix gomb. Ilyenkor gyakran előfordul, hogy az ajtóban belülről ott felejtett kulcs miatt kívülről még a kulcs birtokában sem lehet bejutni a lakásba. Ezt kiküszöbölendő javasoljuk a vészfunkciós zárbetét, vagy a gombos zárbetét használatát. Pontosan tudja mekkora méretű zárbetétre van szüksége? A zárbetétek méretének meghatározásánál a rögzítő csavar furat közepétől jobb és bal oldalra kell megmérni a zárbetétet. A két méretet az alábbi ábrán A és B betűvel jelöltük a kettő összege adja a C betűvel jelzett teljes hosszméretet. A legelterjedtebb zárbetét méret Magyarországon a 30/30-as, azaz A=30mm, B=30mm. Természetesen ettől eltérő méretekben is kaphatók zárbetétek pl.: 30/40, azaz A=30mm, B=40mm.

2 Önnek nincs más dolga, mint lemérje a zárbetét A és B méretét és befáradjon üzleteink egyikébe, ahol szakképzett értékesítőink ennek a két adatnak az ismeretében segítenek az Önnek legmegfelelőbb zárbetét kiválasztásában. Ha nem biztos magában vagy nem kíván ezzel bajlódni, hozza be üzleteinkbe és megmérjük a zárbetétjét. A zárbetét A és B méreteit az ajtólap és a veretvastagsághoz képest, úgy kell meghatározni, hogy a zárbetét külső teste 3 mm-nél hosszabban, semmiképp ne lógjon túl a vereten. Magyarországon zárbetétekből a legtöbb fajta és a legszélesebb méretválaszték nálunk kapható. Gombos zárbetét A gombos zárbetétek már kiküszöbölik a normál zárbetétnél ismertetett kizárás problémáját. A zárbetét belső oldala felöl, kulcs helyett egy forgató gomb elforgatásával lehet az ajtót nyitni és zárni. Kedvelt megoldás a könnyű kezelhetősége miatt, továbbá a segítségével a lakásból veszély esetén, kulcs nélkül is lehetséges a kijutás. Amennyiben az ajtó ablakos, vagy üveg felülettel rendelkezik a gombos zárbetétet nem szabad alkalmazni, mert a betörők az üveg betörése után a zárbetétet könnyen kinyithatják.

3 Vészfunkciós zárbetét A vészfunkciós zárbetéteket kuplungos zárbetétnek is nevezik. Ezt a kiegészítő funkciót vésznyitó, vagy pánik funkcióként is ismerik. Bárhogy is kéri üzleteinkben szakképzett értékesítőink meg fogják érteni igényeit. Speciálisan kialakított belső szerkezetüknek köszönhetően akkor is működtethetők, ha a kulcs a másik oldalról is a zárbetétbe van helyezve. A vészfunkciós zárbetétek is a normál zárbetétnél ismertetett problémát küszöbölik ki. Hasznos lehet idős, beteg emberek számára is, mivel a kulccsal rendelkező rokonok a belülről benne felejtett kulcs esetén is be tudnak jutni az ajtón, és baj esetén segítséget nyújthatnak a bennlevőnek. Fogaskerekes zárbetét, hevederzár betét A fogaskerekes zárbetét egy speciális cilinderbetét típus, aminek közepén a normál zárbetétnél megszokott tolóka helyett, egy fogaskerék található. A fogaskerekes zárbetétek leggyakrabban hevederzárakban találhatók, de több pontos biztonsági ajtók zárjaiban is elterjedt megoldás. A fogaskerekek számos típusa megtalálható hazánkban, a pontos beazonosításhoz, a fogaskerekek fogainak a száma és a fogaskerék átmérője szükséges. Legjobban teszi, ha behozza üzletünkben a meghibásodott, vagy cserélni kívánt zárbetétet. Szakembereink megállapítják az ön számára szükséges fogaskerék típust. Ha hevederzárban hibásodott meg a zárbetét, vagy abban kívánja kicserélni, javasoljuk, hogy a hevederzárral együtt hozza be üzletünkbe. Igen bonyolult tud lenni a hevederzárból való kiszerelés, míg a hevederzárat leggyakrabban csak négy darab csavar rögzíti az ajtóra.

4 Félbetét A félbetétek leggyakrabban 10mm/30mm méretűek, de bármilyen másik méretben is kaphatók. Gyakran ilyen betétekkel szerelik a garázsajtókat, lemezszekrényeket, páncélszekrényeket, valamint üzlethelyiségek üvegajtóiban és rácsaiban is megtalálhatók. Kinézetük valóban egy félbevágott normál zárbetétre hasonlít. Fogaskerekes kivitelben is megvásárolható. Felsőzár betét A felsőzárbetét ahogy a neve is mutatja általában az ajtó kilincses zárja feletti részen kerül alkalmazásra. Ezek a zárak kiegészítő védelmet nyújtanak. Létezik mind a két oldalról kulccsal működtethető és belülről gombos verzió is. Rászegzős, rácsavarós, ráfordítós, LOB, RIM és lengyel felsőzárként is ismert. Az ajtó külső oldala felöl található - bal oldali képen látható - a külön cserélhető elem, amiből egy lapos fém alkatrész áll ki, ezt a beszereléskor kell az ajtó vastagságának megfelelő hosszúságban levágni. A jobb oldali képen a gombos változat belső oldala látható.

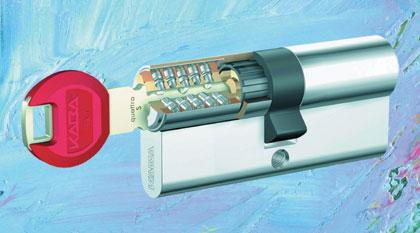

5 A hengerzár tulajdonképpen nem zárszerkezet, hanem csak zárbetét. Lényegében a zárral kapcsolatba kerülő kulcsrész, mely a retesz mozgatására hivatott. A kulcs és a henger a tolókavivőn keresztül lép közvetlen kapcsolatba a retesszel. A hengerben a kulcscsatorna keresztmetszetének alakját a gyártómű választja ki. A henger a házban forog, elfordulását a ház és a henger tengelyére merőlegesen lemezecskék, csapok, vagy a tengellyel párhuzamosan elhelyezett reteszrudak szabályozzák. A lemezecskék, a csapok a retesztrudak rugó hatására kiemelkednek a hengerpalást síkjából, és a házban a számukra kialakított horonyba ill. furatba csúsznak, ezáltal reteszelnek. A kulcs lépcsőzeteinek mélysége megegyezik a hengerben levő hengercsapok hosszával, ill. lemezes változatban a lemezecskék ütközési távolságával. A reteszrudak a mágneses rendszerű zárbetétnek is alkatrészei, de ennél nem állnak mechanikai kapcsolatban a kulccsal. A csapos zárbetétben a nyomórugó ellenében a kulcs csak a hengerpalást szintjéig nyomja ki az elzárócsapokat, és a henger elfordítható. Ha a kulcs lépcsőzetei közül egy esetében is valamilyen irányban - mélyebb vagy magasabb - eltérés van, a henger zárva marad, nem fordítható el. A mágneses hengerzár hengere akkor fordítható el, ha a retesz számára a rotor helyet adott, és kényszermozgás útján a hengerbe került a reteszelő léc. A hengerzárbetétek kulcsa kis méretű. A sok variáció (zárlatszám) következtében nagyon kicsi a valószínűsége annak, hogy egymás mellé kerülő két zárbetét kulcsai kölcsönösen működtessék egymást. A kihasználható variációk száma függ a gyártástechnológiai tűrésektől, a kulcslépcsőzetek elhelyezhetőségétől, és a megkövetelhető nyílási biztonságtól is. A lemezes hengerzárbetét zárbetétházának két oldalán egy-egy rögzített henger van a kulccsal. A hengert hét acéllamella rögzíti elfordulás ellen, melyeket nyomórugók tolnak reteszelő helyzetbe. A kulcscsatorna alakja különféle szelvény, mely a variációk növelésének egyik lehetősége. A lemezes zárbetétbe a kulcsot lépcsősre mart élével felfelé kell a kulcscsatornába helyezni. A belső szerkezetet nem szabad kenni, mert hő-, és fagyálló zsírral az alkatrészeket szereléskor bekenték. Megbízható zár, de esővíz és

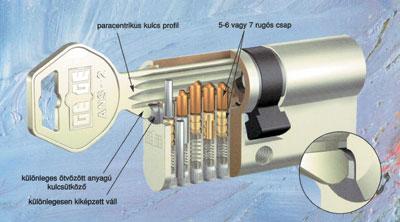

6 por ellen nem védett. Leggyakrabban használt zárbetét a csapos hengerzárbetét. Kireteszelése a kulcs behelyezésével történik; úgy, hogy a kulcs kitolja a reteszelő csapokat a hengerből, de csak annyira, hogy a hengerben levő végei egybeessenek a henger palástjával. Amenynyiben nem megfelelő kulcs kerül a hengerbe, akkor a hengercsap vagy túl mélyen, vagy túl magasan emeli ki a csapot. A reteszelés szempontjából elsősorban a hengercsapok a mérvadók, mivel ezek a csapok a variáció hordozói. A kulcs és a csap - mely jelentősen befolyásolja a zárbetét élettartamát - nagyon hasonló anyagból készül. Többnyire a csap anyaga kicsit jobb minőségű (keményebb), hogy az új, vagy alig használt kulcs is mindenkor működtethesse a betétet. A kulcs lépcsőzeti mélységét - mely befolyásolja a zárlatszámot - szilárdsági tényezők korlátozzák.

7 Nagyon fontos, hogy a csapok egyszerre kerüljenek a hengerpalásthoz. A csapok csonka kúp végűek, ezáltal a kulcs beillesztése, ill. kihúzása könnyű, folyamatos, a kulcs és a hengercsap mérettűréseire a kapcsolódás nem érzékeny. A hengercsap és az elzárócsap érintkezése kényes pontja a hengerzárnak. A ház ill. a henger találkozási pontja homorú ill. domború lehet. A gyakorlatban ez a találkozási pont domború, ily módon két gömbfelület fekszik fel egymáson pontszerűen. A zárbetét használata során a csapok vége a kulcs lépcsőzetével súrlódik, az ebből származó kopás miatt a henger egy idő után már nem fordítható el. A zár zárt állapotban van, a nyomórugók az elzárócsapokkal ütközésig tolják fel a hengercsapokat. Jól látható a henger és a ház közötti vonalon az elzárócsapok reteszelése. A henger nem fordítható el. Az elzáró-, és hengercsapok találkozási pontjai egy képzeletbeli vonalon helyezkednek el, mely a hengerpalástra fekszik fel. A különböző hosszúságú hengercsapok végét a kulcs lépcsőzetének mélysége egészíti ki a megfelelő hosszúságúra, hogy a hengerpalástra kerüljenek. A henger elfordítható. Az utóbbi időben kezdték alkalmazni a zárszerkezetekhez a mágneses elvet, valamint az elektronikus kódrendszeren alapuló megoldást, ill. ezek kombinációit a hagyományos zárszerkezetekkel. A mágneses zárszerkezetek alapvető jellemzője a jóval több variáció. Mágneses zárak esetében ugyanaz a zárlatszám lényegesen kevesebb alkatrésszel valósítható meg, mint a mechanikai rendszerben. A különleges biztonsági zárakkal szemben támasztott követelmény, hogy zárlatszámuk legalább legyen. Egyre jobban előtérbe kerül az az igény is, hogy a zár használója minél kevesebb kulcsot vigyen magával, amivel több zárat kinyithat. Az állandó mágnessel működő mágneses zárak a legrégebbiek. Ezekben a mágnestestek állandó mágneses térben vannak, és a kulcsmágnes hatásával elmozdíthatók. A síkon elhelyezett dipólusok új színt hoztak a zárástechnikába. A forgó reteszelő elemek, melyek magukba foglalják a mágnestesteket, olyan zárbetétek előállítását teszik lehetővé, amelyek már tömegben is gyárthatók, és biztonságosabbak a hagyományosnál. A mágneses zárnak a hagyományossal szemben két fő előnye van. Az egyik az, hogy a szokatlanul sok variáció folytán nagyon kicsi a valószínűsége annak, hogy két zárbetét kulcsa egymásba nyit. A másik, hogy kulcsot másolni csak a gyártó képes, nem lehet mindenfelé kulcsmásolatot készíttetni. A mágneses zárbetét felépítése a következő. A 7/1 mágnestest mindkét oldalán három-

8 három egymástól különböző mágneses kód van, melyet az észak-déli pólusok helyzete határoz meg. A semleges vonal a kör 360 -os tartományán belül a 0 -tól a rendszernek megfelelő szögosztással vándorol körbe, és ezáltal hozza létre a tervezett variációs számot. Egy teljes körön 6-13 féle osztás alakítható ki. A 7/2 reteszelőhengerben a kulcscsatorna mindkét oldalán kialakított 7/3 rotortartókban találhatók a 7/4 rotorok a hengeres mágnestestekkel. A rotorba és a kulcsba szerelt mágnestestek állandó mágnesek. A kulcsot a kulcsnyílásba helyezve a kulcs mágneses mezői a reteszelő henger falán keresztül hatnak a rotorban levő mágnestestekre, és forgatják azokat a kulcsmágnestesteknek megfelelő helyzetbe. A mágneses mezők között fellépő kölcsönhatás következtében előálló forgatónyomaték elég ahhoz, hogy a rotorházakat a kellő irányokba elforgassa, és azok kisebb lengések után beálljanak a kulcson elhelyezett mágneses mező által megkívánt helyzetbe. A kulcs behelyezése után a kisebb lengés leállásáig 1-2 másodpercet várni kell, amíg a rotorok nyitó állásba kerülnek. Ha a rotorok beállnak a tervezett helyzetbe, akkor a rajtuk elhelyezett lépcsők fordulnak az 7/5 retesz alá. A reteszelőhenger elfordításával a reteszek kényszermozgás útján elfoglalhatják helyüket a rotortartóban és a reteszelőhenger a 7/6 házban elfordítható, a zárszerkezet nyitható-zárható. Ha a kulcs mágneses mezői a rotorok mágnesmezőivel ill. a vele kapcsolatban álló lépcsőzettel nem a tervezett helyzetet veszik fel, vagyis idegen kulccsal próbálkozunk, akkor a rotorok lépcsői nem a retesz alatt helyezkednek el, hanem alátámasztják azt, és nem fogadják be. A retesz továbbra is a ház hornyában marad a paláston kívül, és a reteszelőhenger nem fordítható el. A kulcs kihúzása után a rotormágnestestek kölcsönhatásban állnak egymással, valamint a rotorok aszimmetrikus kialakítása révén ebből az egymásra hatásból származó rotorállást maga a rotor is befolyásolja. Ezért a rotornak azon helyzetei melyek a zár nyitásához szükségesek, semmilyen módon nem térképezhetők fel. A mágnestestek nem öregszenek, jól tűrik a hőmérséklet ingadozásait. Üzemi hőmérsékletük C. A variációk száma a gyártás pontosságának függvényében nagymértékben növelhető. Az összes zárlatszám a rotormágnestesten elhelyezett szögosztások számától függ. Ha pl. az osztások száma 10, vagyis 36 -os osztást alkalmazunk, a lehetséges variációk száma Ekkora zárlatszám mechanikai zárbetéttel elképzelhetetlen, mivel a zárbetétek méretei nemzetközileg szabványosak. A csúcsminőségű zárrendszerekkel szemben támasztott magasfokú követelmények

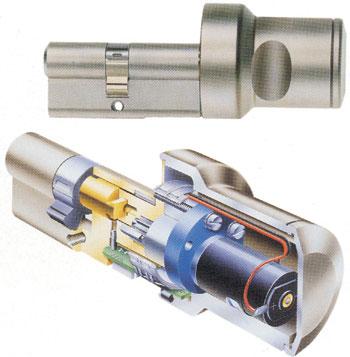

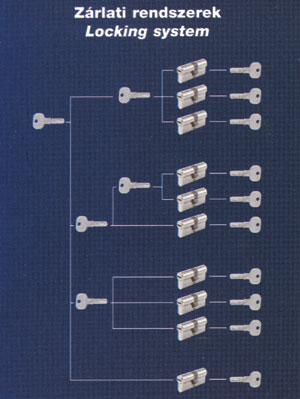

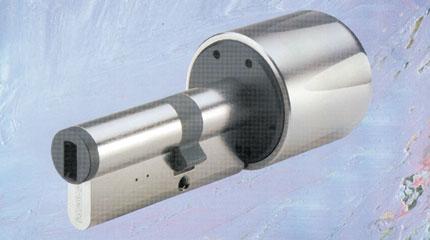

9 kielégítése érdekében kifejlesztettek egy teljesen új cilinderzárrendszert, mely egyszerű szerkezete ellenére mindezidáig elérhetetlen számú variációs lehetőséget kínál. Ez egy rugók és stiftek nélkül gyártott mechanikus konstrukció, ahol a kulcs fordított állásban is bedugható. A közben felmerülő eltérő igények kielégítése ill. a fejlesztés során a hengerzárbetéteknek különböző típusait alakították ki, melyek természetesen fúrás, letapogatás és magkihúzás elleni védelemmel bírnak, de nem ritka a tűzálló sem. Ilyenek a homlokcsapos biztonsági hengerzárbetétek, az egyoldalas hengerzárbetétek, a gombos hengerzárbetétek, melyek kívülről kulccsal, belülről a gomb elforgatásával működtethetők. Ide sorolhatjuk a mechatronikus hengerzárbetétet is, mely a hengerzárbetét elektronikával továbbfejlesztett változata, ahol az elektronika és az elem a belső oldalon levő gombban helyezkedik el. Ugyancsak ide sorolható az elektronikus motoros cilinder Szólnunk kell még a zárrendszerekről is. Egy fő-, vagy egy vezérkulcsrendszer magas fokú biztonságot és mindemellett kényelmet biztosít a felhasználónak. A főkulcsrendszer korlátlan mennyiségű, saját kulcsukkal nyitható zárbetétből áll, melyeket egy föléjük rendelt kulcs nyit. Ajánlott alkalmazási területei: családi házak, társasházak, kisebb létesítmények, éttermek. Központi kulcsrendszer esetén a zárbetéthez tartozó egyéni kulcsok nyitnak közös használatú helyiségeket. Alkalmazási területei a társasházak, kisebb irodák, irodarészek. A vezérkulcsrendszer tetszés szerinti számú és mélységű főcsoportokra és alcsoportokra oszlik. Az egyéni kulcsok nyithatják saját magukon kívül a hozzájuk rendelt központi cilindereket, a csoportkulcsok nyitják a hierarchiában hozzájuk tartozó zárbetéteket, ezzel szemben a vezérkulcs a zárrendszerbe tartozó összes

10 zárbetétet nyitja. Leginkább ajánlott szállodákba, irodaházakba, üzemcsarnokokba, de ajánlható társasházakba, bankokba, kórházakba, kollégiumokba is. Az azonos rendszereken belül rendkívül nagy jelentősége van a minőségnek, melyet legtöbbször tükröz a zárbetét ára, de nem mindig. A minőség alatt két szempontot értünk; az egyik, hogy meddig fog szolgálni a betét, a másik (még lényegesebb), hogy a különböző, drasztikus nyitási és rongálási kísérleteknek mennyire fog ellenállni. A legolcsóbb sárgaréz anyagú zárbetétek mechanikai szilárdsága rendkívül csekély, egy jól irányzott kalapácsütéssel, vagy fogóval megroppantható, és szabaddá válik a zár retesze. Különösen megkönnyítjük a betörő dolgát, ha a zárbetét kiáll a zárpajzsból (fogóval rá lehet fogni), vagy gyenge, jóformán csak dísz a zárpajzs. A belülről felcsavarozott acélpajzs már kellően védi a betétet, de a betét gyenge alapanyaga a kalapácsnak vagy a fúrónak nem áll ellen. A jobb minőségű zárbetétek szívós fémötvözetekből készülnek; vagy meglehetősen kemények, vagy lágyabbak, és belsejükbe kemény acélbetéteket építenek, melyek félreviszik a fúró hegyét, lehetetlenné teszik a megfúrást. A betörők (sajnos) ismerik a savazás módszerét is, a jobb zárbetéteket ezért a savakkal szemben is ellenállóvá teszik. Vásárláskor tehát (természetesen a különböző rendszerek rendkívül eltérő variációs számán, és az álkulccsal történő nyithatóság szempontjain kívül) ezeket a kulcsszavakat keressük; ütésálló, fúrásálló, savazás álló. Az árakat persze befolyásolják a márkák és a beszerzési források is, ezek a különbségek már nem mindig eltérő minőséget tükröznek.
