1 HENGERZÁRBETÉTEK 01 Az ajtónyitási megoldások vezető szállítója

2 A LEGJOBB BARÁT, AKIBEN MEGBÍZHAT A kutyás logóval ellátott termékek tényleg megbízhatóak. A cseh FAB cég, százéves tapasztalatának hála igazán tisztában van a vevők szükségleteivel és egyedüliként kínál komplex megoldást a folyamatosan továbbfejlesztett ajtótartozékaiból. Ezért ha biztonságban és kényelemben szeretné érezni magát, válassza a valódi minőséget. Válassza a FAB-ot. ASSA ABLOY, az ajtónyitási megoldások vezető szállítója

3 A FAB hengerzárbetétek új generációja A FAB termékei közel száz éve elégítik ki a fogyasztók széles körének igényeit, legyen szó családi házak tulajdonosairól, társasházakról vagy olyan intézményekről, mint a bankok, kórházak, szállodák, irodák vagy kereskedelmi létesítmények. Termékválasztékunk legnagyobb részét a hengerzárbetétek és kulcsok teszik ki, de a FAB márka ismert a lakatok, bevéső zárak, ajtóveretek, ajtózáró szerkezetek és más ajtórendszerek területén is. A FAB az egyetlen cseh márka, amelyik átfogó, teljes választékot kínál az ajtóveretekből. Hogyan válasszon hengerzárbetétet Biztonsági piramis Ha arról van szó, hogy a FAB széles választékából a különböző biztonsági szinteken a legjobb terméket lehessen kiválasztani, a legjobb tanácsadó az úgynevezett BIZTONSÁGI PIRAMIS. Négy különböző színű szint képviseli az egyéni biztonsági szinteket az ENV 167:1999 szabványnak megfelelően. Ez határozza meg a termék ellenállását a fúrással, maghúzással, töréssel, erőszakos rombolással stb. szemben. A termék besorolását és tanúsítását egy független akkreditált vizsgáló laboratórium és a tanúsító bizottság végzi. A PIRAMIS ezért nagyon megkönnyíti a megkövetelt vagyonvédelmi szintet teljesítő megfelelő termékek kiválasztását. A BIZTONSÁGI PIRAMIS négy biztonsági szintből áll, amelyek a biztonság különböző fokát képviselik. A FAB termékek négy csoportba vannak sorolva, amelyek az ENV 167:1999 szabvány szerinti tanúsításon alapulnak. 1 BIZTONSÁGI PIRAMIS NAGYON ERŐS VÉDELEM ERŐS VÉDELEM FOKOZOTT VÉDELEM ALAPVÉDELEM Csomagolási címkék A FAB hengerzárbetétek csomagolása úgy van kialakítva, hogy a legtöbb segítséget adja a megfelelő hengerzárbetétek kiválasztásához, az egyéni biztonsági szintekből (színnel és számmal megkülönböztetve) és a kiegészítő funkciókból (szimbólumok a csomagolás hátoldalán) kiindulva. A jobb tájékozódás érdekében ezek a jellemzők csillagokkal is kiegészülnek, amelyek az adott biztonsági osztálynak felelnek meg. biztonsági szint hengerzárbetét típusjelzése biztonsági piramis kiegészítő funkciók

4 Hogyan válasszon hengerzárbetétet Biztonsági szint 1. Milyen biztonsági szint szükséges az ajtókhoz Példák az egyes zártípusok használatára: bejárati ajtó biztonsággal: FAB erős biztonsági szint, Szabadalmaztatott (. biztonsági osztály) bejárati ajtó biztonsággal: FAB 00 - erős biztonsági szint (. biztonsági osztály) beltéri ajtó biztonság nélkül: FAB fokozott biztonsági szint (. biztonsági osztály) FAB 100 FAB 00 beltéri ajtó (nincs biztonság) FAB 1000 bejárati ajtó (egyéb területek) bejárati ajtó bejárati ajtó (biztonsággal) SZABADALMAZTATOTT Mit kell tudni a hengerzárbetétek megfelelő méretének választásához?. A hengerház méretét az ajtó alapján válasza meg az ajtó vastagsága a zárcímerekkel együtt (t) - a rögzítő-csavar furat középpontjától két irányban mérve a hengerzárbetét rögzítő-csavar furatának középpontja és az ajtó külső oldalán lévő zárcímer közötti távolság (a) a hengerzárbetét rögzítő-csavar furatának középpontja és az ajtó belső oldalán lévő zárcímer közötti távolság (b) Az (a) és (b) méretek összeadásával kapja a hengerzárbetét szükséges méretét (L), például mm. A méret legalább akkora legyen, mint a t méret (az ajtó vastagsága a zárcímerekkel együtt). A hengerzárbetét ne nyúljon ki jobban mm-nél a címerekből egyik oldalon sem. A hengerzárbetét méretadatai a csomagoláson láthatók. a b t 9. M

5 Hogyan válasszon hengerzárbetétet Méretek sorozat standard, hengerzárak mesterkulcs-rendszerek hossz [mm] 0+5-től 0+0-ig* 9+9-től 9+5-ig** mind max. 155 (65+90) * a 0+5 fölötti méretek opcionálisak ** a 9+5 fölötti méreteket egyeztetni kell a FAB-bal Hol használható. Milyen hengerzárbetét-kialakítás megfelelő az Ön számára kétoldalas hengerzárbetét egyoldalas hengerzárbetét gombos hengerzárbetét (fém vagy műanyag gomb) bejárati ajtó (társasház), üvegezett bejárati ajtó (családi ház) pánikzáras ajtók garázsajtók gyermekes családok nyugdíjas lakás bejárati ajtaja Felületkezelés. Válassza ki a henger kinézetét sárgaréz fényes nikkel matt nikkel szatén nikkel 5

6 Hogyan válasszon hengerzárbetétet Felületkezelés összefoglaló bevonat sorozat standard, hengerzárak mesterkulcs-rendszerek sárgaréz fényes nikkel matt nikkel szatén nikkel Gombkialakítás 5. Válassza ki a gomb kinézetét specifikáció standard, hengerzárak mesterkulcs-rendszerek knob plating műanyag kód méret ø mm fényes sárgaréz C ø 0 mm szatén nikkel CN ø 0 mm standard gomb opcionális gomb 6

7 Hogyan válasszon hengerzárbetétet Többre van szüksége? 6. Egyéb opciók azonos zárlat fúrás elleni védelem vészkuplung 10-fogú fogaskerék* 1-fogú fogaskerék* kulcsjelölő csapok * a fogaskerék minden FAB hengerzárbetétben használható a nyelv helyett a standard kulccsal (nem kompatibilis a vészkuplunggal) Testre szabás 7. Egyedi profil, fejjelölés és vésés sorozat standard, hengerzárak mesterkulcs-rendszerek lehetőség Egyedi profil Egyedi fejjelölés fejjelölés fejjelölés 7

8 A FAB hengerzárbetétek funkcióinak összefoglalása A hengerzárbetétek a bejárati és beltéri ajtók bezárására leggyakrabban használt termékek. Ezek különböző méretű ajtókhoz vannak kialakítva, jellemző profiljuk igazodik az ajtókba, a bevéső-zárakba és a zárcímerekbe történő beszerelés szabványos méreteihez. Különböző profilú kulcsnyílásokkal, különböző hosszúságban és az erőszakos és erőszak nélküli betörésekkel szembeni különböző ellenállóképességgel készülnek. Biztonsági szint fúrás elleni védelem ellenállás a dinamikus módszerek (kulcsütés) ellen Zárfésülés elleni védelem Standard és opcionális kiegészítő funkciók Jogi védelem (szabadalom, fokozott biztonság) Az eredeti FAB kulcsgarancia (a kutya logós kulcs garantálja a megbízhatóságot és a hosszabb élettartamot) vészkuplung (a nyitás lehetősége még bennhagyott és elfordított kulcs esetén is) az 1-ben (mechanikai átalakítás más kulcskészletre, például a kulcsok elvesztése esetén nem kell cserélni a zárat) megkülönböztető, kulcsjelölő csapok (6 színben) FAB 1000 FAB 00 FAB 100 FAB 50 8

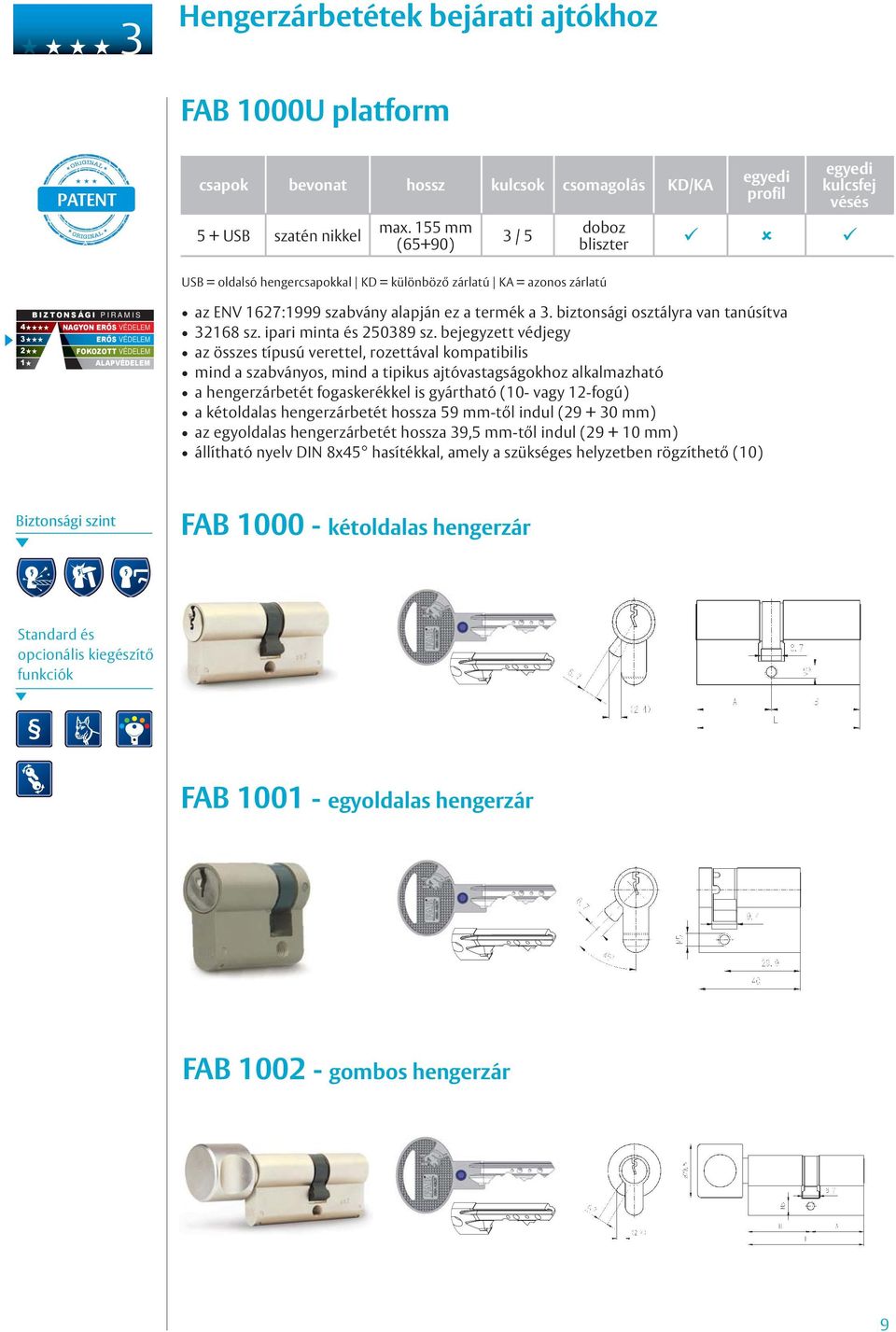

9 Hengerzárbetétek bejárati ajtókhoz FAB 1000U platform PATENT csapok bevonat hossz kulcsok csomagolás KD/KA 5 + USB szatén nikkel max. 155 mm (65+90) / 5 profil kulcsfej vésés doboz bliszter 1 BIZTONSÁGI PIRAMIS NAGYON ERŐS VÉDELEM ERŐS VÉDELEM FOKOZOTT VÉDELEM ALAPVÉDELEM USB = oldalsó hengercsapokkal KD = különböző zárlatú KA = azonos zárlatú az ENV 167:1999 szabvány alapján ez a termék a. biztonsági osztályra van tanúsítva 168 sz. ipari minta és 5089 sz. bejegyzett védjegy az összes típusú verettel, rozettával kompatibilis mind a szabványos, mind a tipikus ajtóvastagságokhoz alkalmazható a hengerzárbetét fogaskerékkel is gyártható (10- vagy 1-fogú) a kétoldalas hengerzárbetét hossza 59 mm-től indul (9 + 0 mm) az egyoldalas hengerzárbetét hossza 9,5 mm-től indul ( mm) állítható nyelv DIN 8x5 hasítékkal, amely a szükséges helyzetben rögzíthető (10) Biztonsági szint FAB kétoldalas hengerzár Standard és opcionális kiegészítő funkciók FAB egyoldalas hengerzár FAB gombos hengerzár 9

10 FAB 1000U platform Azonos zárlatú hengerzárbetétek FAB 1000 * 5* 157* = felső-zár 5 = szekrény-zár * USB (oldalsó hengercsapok) nélkül Többre van szüksége? Egyéb opciók 10-fogú fogaskerék 1-fogú fogaskerék kulcsfej jelölés műanyag gomb fényes sárgaréz gomb vészkuplung állítható nyelv DIN 8x5 kulcsjelölő csapok 10

11 Hengerzárbetétek bejárati ajtókhoz FAB 00 platform 1 BIZTONSÁGI PIRAMIS NAGYON ERŐS VÉDELEM ERŐS VÉDELEM FOKOZOTT VÉDELEM ALAPVÉDELEM csapok bevonat hossz kulcsok csomagolás KD/KA 5 sárgaréz matt nikkel max. 155 mm (65+90) KD = különböző zárlatú KA = azonos zárlatú / 5 / 6 profil kulcsfej vésés doboz bliszter Biztonsági szint Standard és opcionális kiegészítő funkciók az ENV 167:1999 szabvány alapján ez a termék a. biztonsági osztályra van tanúsítva R1 kialakítás - R1 ajtólapokhoz az összes típusú verettel, rozettával kompatibilis mind a szabványos, mind a tipikus ajtóvastagságokhoz alkalmazható a hengerzárbetét fogaskerékkel is gyártható (10- vagy 1-fogú) a kétoldalas hengerzárbetét hossza 59 mm-től indul (9 + 0 mm) az egyoldalas hengerzárbetét hossza 9,5 mm-től indul ( mm) FAB 00 - kétoldalas hengerzár FAB 01 - egyoldalas hengerzár FAB 0 - gombos hengerzár 11

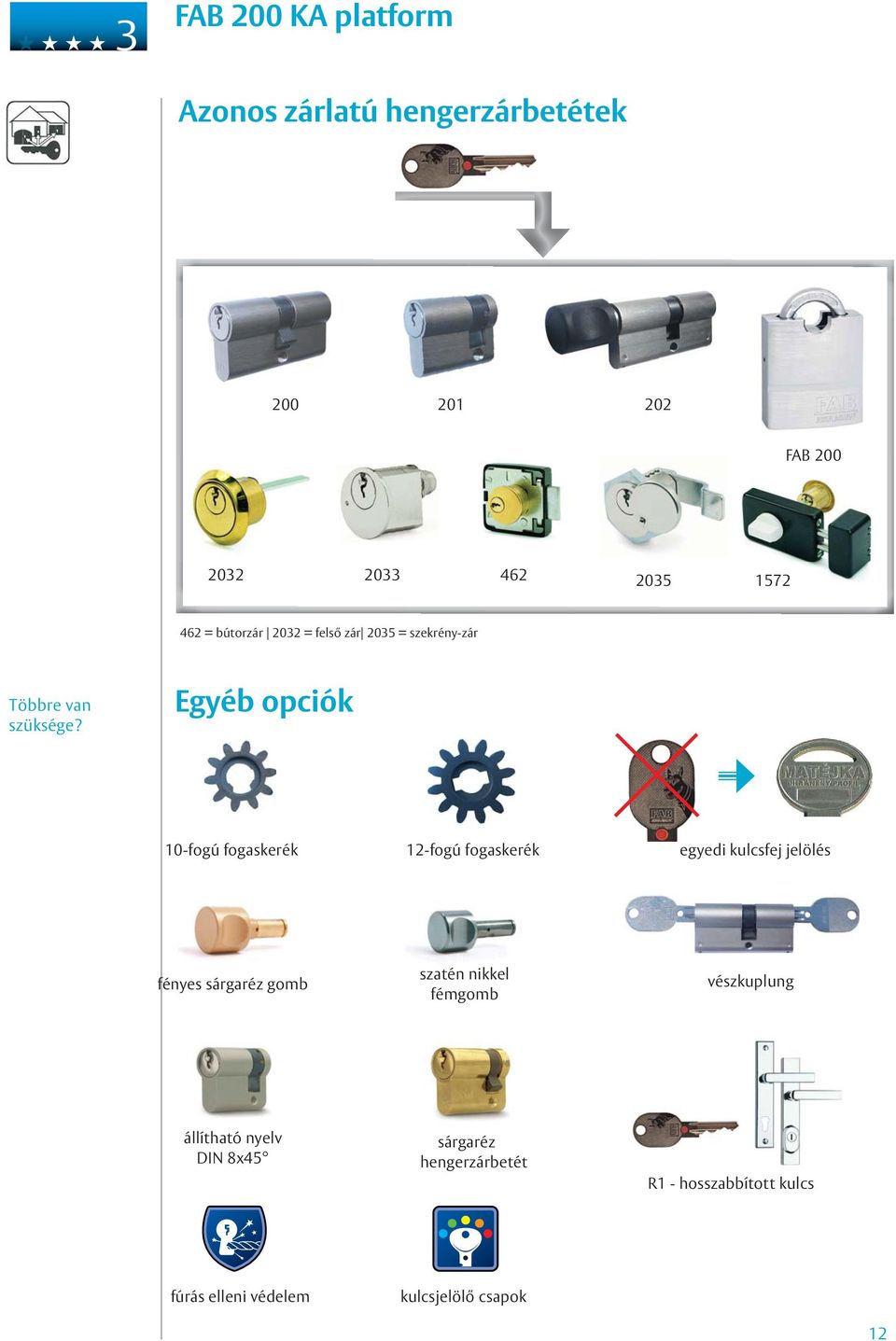

12 FAB 00 KA platform Azonos zárlatú hengerzárbetétek FAB = bútorzár 0 = felső zár 05 = szekrény-zár Többre van szüksége? Egyéb opciók 10-fogú fogaskerék 1-fogú fogaskerék kulcsfej jelölés fényes sárgaréz gomb szatén nikkel fémgomb vészkuplung állítható nyelv DIN 8x5 sárgaréz hengerzárbetét R1 - hosszabbított kulcs fúrás elleni védelem kulcsjelölő csapok 1

13 Hengerzárbetétek beltéri ajtókhoz (nincs biztonság) FAB 100 platform 1 BIZTONSÁGI PIRAMIS NAGYON ERŐS VÉDELEM ERŐS VÉDELEM FOKOZOTT VÉDELEM ALAPVÉDELEM csapok bevonat hossz kulcsok csomagolás KD/KA 5 sárgaréz fényes nikkel from 9+9 to 9+5 profil * ha más méretre van szüksége, vegye fel a kapcsolatot a FAB-bal KD = különböző zárlatú KA = azonos zárlatú / 6 ömlesztett doboz bliszter kulcsfej vésés Biztonsági szint Standard és opcionális kiegészítő funkciók az ENV 167:1999 szabvány alapján ez a termék a. biztonsági osztályra van tanúsítva az összes típusú verettel, rozettával kompatibilis mind a szabványos, mind a tipikus ajtóvastagságokhoz alkalmazható a hengerzárbetét fogaskerékkel is gyártható (10- vagy 1-fogú) a kétoldalas hengerzárbetét hossza 59 mm-től indul (9 + 0 mm) az egyoldalas hengerzárbetét hossza 9,5 mm-től indul ( mm) FAB kétoldalas hengerzár FAB egyoldalas hengerzár 1

14 FAB 100 platform Azonos zárlatú hengerzárbetétek FAB 80 FAB 90 FAB 100 Többre van szüksége? Egyéb opciók 10-fogó fogaskerék 1-fogú fogaskerék vészkuplung fényes nikkel hengerzárbetétek 1

15 Egyszerű hengerzárbetétek FAB 50 platform 1 BIZTONSÁGI PIRAMIS NAGYON ERŐS VÉDELEM ERŐS VÉDELEM FOKOZOTT VÉDELEM ALAPVÉDELEM csapok bevonat hossz kulcsok csomagolás KD/KA 5 sárgaréz fényes nikkel from 0+5 to 0+0 ömlesztett bliszter profil kulcsfej vésés KD only 0+5 fölötti méretek opcionálisak KD = különböző zárlatú KA = azonos zárlatú ez a termék nincs tanúsítva FAB 50 - kétoldalas henger Platform FAB 50 - egyéb opciók fényes nikkel 15

16 Hengerzárbetétek - azonos zárlatú készletek FAB TRIO 00 BIZTONSÁGI PIRAMIS NAGYON ERŐS VÉDELEM ERŐS VÉDELEM FOKOZOTT VÉDELEM 1 ALAPVÉDELEM Biztonsági szint csapok bevonat hossz kulcsok csomagolás 5 sárgaréz matt nikkel profil kulcsfej vésés bliszter x 00D (sárgaréz) vagy x 00DNm (matt nikkel) más mennyiségű hengerzárbetétből álló készletek opcionálisak Standard és opcionális kiegészítő funkciók 1 BIZTONSÁGI PIRAMIS NAGYON ERŐS VÉDELEM ERŐS VÉDELEM FOKOZOTT VÉDELEM ALAPVÉDELEM FAB TRIO 100 csapok bevonat hossz kulcsok csomagolás profil kulcsfej vésés 5 brass blister Biztonsági szint x100d más mennyiségű hengerzárbetétből álló készletek opcionálisak 1 BIZTONSÁGI PIRAMIS NAGYON ERŐS VÉDELEM ERŐS VÉDELEM FOKOZOTT VÉDELEM ALAPVÉDELEM FAB KOMBI 7 csapok bevonat hossz kulcsok csomagolás profil kulcsfej vésés 5 brass blister Biztonsági szint x100d + 1 x 80H/5 lakat 16

17 Mesterkulcs-rendszer (MKS) A FAB terméksorából össze lehet állítani az egyszerű MKS-ekből egy megfelelő kombinációt, ha adott személyek számára belépési jogosultság szükséges bizonyos ajtókhoz. A saját kulcs csak egy zárnál ad belépési jogosultságot. A létesítmény tulajdonosa vagy üzemeltetője, például egy igazgató vagy vezető feljogosíthat saját kulccsal rendelkező személyeket vagy személyek csoportját a csoportkulcs használatára, amellyel egy korábban meghatározott szempontok alapján kijelölt csoport ajtajai nyithatók. A főkulcs a rendszeren belül nyitja az összes zárat, ezért ez magasabb szintű, mint a csoport kulcsok. Ez például a létesítmény tulajdonosa, a biztonsági szolgálat, tűzoltóság számára van fenntartva, vagy az épületben egy lezárt szekrényben helyezhető el vészhelyzet esetére. saját kulcs csoport kulcs főkulcs Példa a kulcsok szín szerinti azonosítására (6 szín): főkulcs csoport kulcs saját kulcs Példa MKS csomagolásra: 17

18 Kisebb mesterkulcs-rendszerek FAB 00HD/00 PATENT csapok bevonat hossz kulcsok csomagolás 5 + HD sárgaréz szatén nikkel max. 155 mm (65+90) profil kulcsfej vésés opcionális MKS HD = oldalkóddal ellátott * HD lehetséges (*jogvédelem = szabadalom függőben + használati minta) 1 BIZTONSÁGI PIRAMIS NAGYON ERŐS VÉDELEM ERŐS VÉDELEM FOKOZOTT VÉDELEM ALAPVÉDELEM Biztonsági szint 00* 01* 0* Standard és opcionális kiegészítő funkciók 10-80H 10-90H 11H/HDH*
