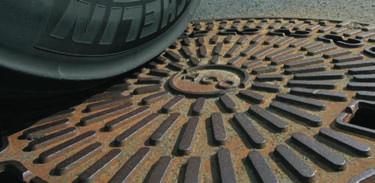

1 ACO Mélyépítés Aknafedlapok Víznyelôk Hídösszefolyók ACO DRAIN Fedlapok

2 ACO DRAIN - Pontszerű vízelvezetés az útépítésben Egy megbízható márka az utakon 1890 óta ACO öntödék Az ACO az egyik legnagyobb vasfeldolgozó kapacitással rendelkezô vállalat Európában. A két németországi gyárban évente tonna minôségi acélt öntenek ki ben kezdôdô történelmi múltnak köszönhetôen, az elmúlt évek során a mûvészet és technológia összeforrt az ACO nevével. Az ACO világszinten elismert, megbízható, rugalmas szállítópartner az építôipar különbözô szegmensei számára. A legmagasabb színvonalú öntöttvas termékeinket alkalmazzák a szerkezetépítésben, mélyépítésben, épületgépészetben, gépgyártásban, energiai iparban valamint a mezôgazdaságban is. Az ACO előnyös megoldásokat kínál vevői számára a modern technológiának köszönhetően: Öntési szimulációs programjaink segítségével, elôre meg tudjuk határozni a termékeink tulajdonságait. Szimulációs programjaink még a gyártás elindítása elôtt képesek kiküszöbölni a gyártásból adódó problémákat, így idôben képesek vagyunk a módosításra. A forgalom- és használatbiztonsági szempontok elsôdlegesnek számítanak a csatornázásban. Az ACO számára a minôség kizárólagosságot biztosít, mivel belsô minôségi elôírásaink sokkal szigorúbbak a nemzetközi és nemzeti elôírásoknál is. A sorozatban gyártott termékeink egy független ellenôrzô intézet által is bevizsgálásra kerültek (MPA). Természetesen az ACO öntödéi teljes mértékben az ISO 9001szerint minôsítettek. A környezet védelme Környezetvédelmi szempontból a bitumenbázisú bevonatok alkalmazása tilos közlekedési felületek esetén. Bitumen, illetve egyéb fekete színû bevonatok csak kozmetikai szempontból kerültek öntöttvas termékekre nem a felületvédelem céljából! Tudományosan bizonyított tény, hogy az ilyen jellegû bevonatoknak nincs semmilyen hatása a rozsdásodásra! Az öntöttvasból készült közterületi lefedôelemek (víznyelôk, aknafedlapok, folyóka rácsok) tulajdonsága, hogy a rajtuk meginduló gyalogos, illetve közúti forgalom hatására alakul ki az a patinás, jellegzetes felület, ami kizárólag ennek az anyagnak a sajátossága. Csak rendszeres használatbavétel hatására kopik le az elemek felszínérôl az a felületi rozsda, ami addig kialakul rajtuk. Ez a folyamat az alapanyagból következô természetes jelenség, ami a világon mindenütt szakmailag elfogadott. Bármilyen bevonat felvitele ezen termékekre csak idôleges hatású lenne és egyben környezetszennyezô! Óvja Ön is a környezetünket! 2 A lényeg a részletekben rejlik A legelőnyösebb fedlaprögzítés Megbízható Karbantartásmentes Nincs közvetlen kapcsolat a keret és a fedlap között Nem érzékeny a szennyezôdésre Hômérséklet változására érzéketlen Vandálbiztos Könnyen cserélhetô Keretbe épített, rugalmas fekvőfelület Zajcsillapító Vízzáró A fedlap nem kopik Könnyen cserélhetô Opcionális zárszerkezet Két lopásbiztos egység utólagosan is beszerelhetô a fedlapba Korlátozás nélkül kiemelhető fedlap A fedlap tetszôleges irányban építhetô be - teljesen függetlenül a forgalom irányától Könnyen nyitható és zárható, standard szerszám szükséges hozzá - szennyezedéstôl vagy fagytól függetlenül - a keret és a fedlap egymástól függetlenül mozgatható a kivitelezés folyamán Nincs meghibásodási lehetôség - nincs olyan alkatrész, amely eltörhet a szennyezôdés hatására A felnyitott fedlap nem akadályozza a munkavégzést - létra, és bármilyen eszköz korlátozás nélkül juttatható le és fel az aknában

3 Az ACO öntöttvas keretek FIX típusú keret LIFT típusú keret BITUPLAN típusú keret Az ACO olyan keretet kínál, mely jelentôsen nagyobb felfekvô felülettel rendelkezik az átlaghoz képest, így a FIX keret 2-3 N/mm² terhelést ad át az aknának. Így a kisebb nyomás mellett, hosszabb élettartamra számíthatunk! Tiszta nyílásméret: 605 mm. Kemény gumifelületen fekszik a fedlap, mely gumibetét a keret nútjába kerül beillesztésre, ennek következtében a keret nem kopik, valamint zajcsillapító hatással is rendelkezik. Alacsony beépítési magasság: 100 mm. Bebetonozható Gazdaságos megoldás, de ha a beépítés után felújításra kerül sor, a magassága már nem állítható. 100%-ban megfelel az EN 124 elôírásainak. Ha a keret külsô felülete sima, akkor az útburkolat megbontása nélkül szintezhetô a megsüllyedt keret. Tiszta nyílásméret: 605 mm. Az ACO LIFT típusú fedlap kerete egy öntöttvasbeton ( BEGU ) kombináció. A 125 mm magas keret tökéletesen kapaszkodik az útszerkezetbe. A magasabb szerkezetnek köszönhetôen hosszabb élettartamra és stabilabb szerkezetre számíthatunk. Kemény gumifelületen fekszik a fedlap, mely gumibetét a keret nútjába kerül beillesztésre, ennek következtében a keret nem kopik, valamint zajcsillapító hatással is rendelkezik. Gazdaságos újrafelhasználás az újraszintezhetôség miatt (felújítás esetén). 100%-ban megfelel az EN 124 elôírásainak. ÖNSZINTEZÔ fedlap Tiszta nyílásméret: 605 mm. A régi/hagyományos fedlap cseréje Bituplan típusú keretre maximum egy órás forgalomkorlátozást vesz igénybe. A keret nem csatlakozik közvetlenül az aknához. Nincs habarcscsatlakozás, mely kitöredezhet. Az aknára gyakorolt terhelés 85%-kal alacsonyabb, mint a normál keretek esetében. Ennek következtében az akna hosszabb élettartamú az átlagos aknáknál! Tökéletesen felfekszik az aszfalt síkjára, ezért alacsonyabb lesz a zajszint! Kemény gumifelületen fekszik a fedlap, mely gumibetét a keret nútjába kerül beillesztésre, ennek következtében a keret nem kopik, valamint zajcsillapító hatással is rendelkezik. A beépítéskor tetszôlegesen állítható be mm között, cementhabarcs alkalmazása nélkül. 100%-ban megfelel az EN 124 elôírásainak. Az ACO öntöttvas fedlapok CityTop típusú fedlap ClassicTop típusú fedlap MultiTop típusú fedlap 3 Könnyû fedlap D400 kn terhelésre, súlya csupán 39 kg. Szellôzôs és zárt kivitelben is elérhetô. Gömbgrafi tos öntvény. Biztonságos fedlaprögzítés. 100% összhangban az EN 124 és DIN 1229 szabványokkal. Nincs zsanér, így nincs meghibásodás és beépítési hiba sem, mégis rendkívül könnyû a kezelés. A rögzítôszerelvény karbantartás- és csavarmentes, szennyezôdéstôl nem veszélyeztetett, közlekedés-biztonságos megoldás, valamint önzáró és vandálbiztos is. A zárt gumi-felfekvôfelület miatt vízzáró. Opcionálisan utólagosan is egyszerûen beépíthetô, valamint lopásbiztos zár rendelhetô hozzá. Beépíthetô a Fix, Lift és Bituplan keretekbe is. Súlya 89 kg. Öntöttvas fedlap betonkitöltéssel, biztonságos a tömeg/felület arányában. Szellôzôs és zárt kivitelben is elérhetô. Gömbgrafi tos öntvény. 100% összhangban az EN 124 és DIN 1229 szabványokkal. Nincs zsanér, így nincs meghibásodási lehetôség és beépítési hiba sem, mégis rendkívül könnyû a kezelése. Különbözô terhelési osztályokban : B125 - F900. Csúcstechnológiás német automata gyártósor által készített csúszásmentes betonfelülettel rendelkezik. Vandál- és lopásbiztos megoldás a fedlap tömege miatt. Beépíthetô a Fix, Lift és Bituplan keretekbe. Könnyû fedlap D400 terhelésre, súlya csupán 43 kg. Szellôzôs és zárt kivitelben is elérhetô. Gömbgrafi tos öntvény. A rögzítôszerelvény karbantartás- és csavarmentes, szennyezôdéstôl nem veszélyeztetett, közlekedés biztonságos megoldás, valamint önzáró és vandálbiztos is. 100% összhangban van az EN 124 és DIN 1229 szabványokkal. Nincs zsanér, így nincs meghibásodási lehetôség és beépítési hiba sem, mégis rendkívül könnyû a kezelése. Opcionálisan utólagosan is egyszerûen beépíthetô, valamint lopásbiztos zár rendelhetô hozzá. Beépíthetô a Fix, Lift és Bituplan keretekbe.

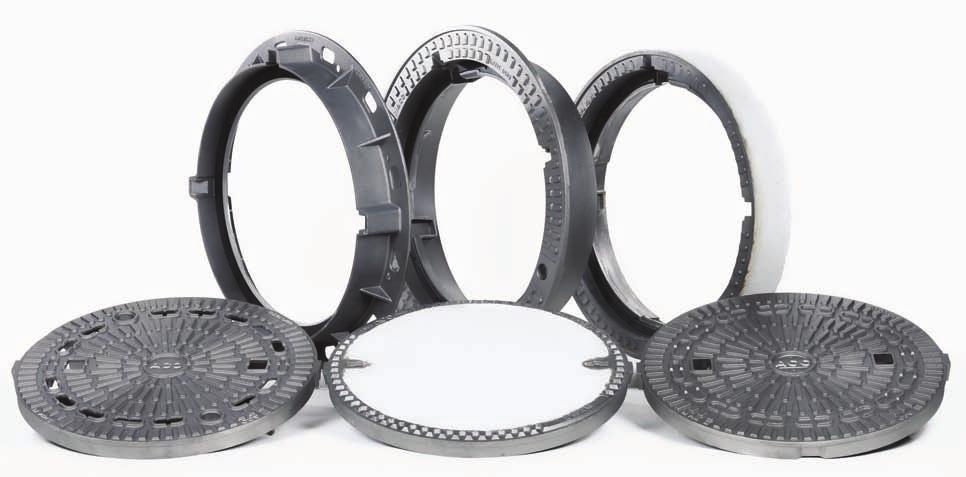

4 ACO DRAIN A fedlapok és keretek tetszőlegesen variálhatók egymással CityTop ClassicTop MultiTop 4 Fix Lift Bituplan

5 45 A Lift típusú keretek bontás nélkül szintbe emelhetőek Lift Ha a keret és akna közötti habarcs kitöredezése miatt a fedlap megsüllyedt, egy egyszerû emelôszerkezettel a fedlap felemelhetô az útburkolat szintjére. A keret és az akna közötti részt ki kell tisztítani és folyékony habarccsal kell kiönteni. Folyékony, forró bitumennel kiöntjük a fedlap és az aszfalt közötti részt. A habarcs megkötését követôen ismét vissza lehet adni a forgalomnak az utat. Forgalom irányától függetlenül beépíthetô. Keretmagasság 125 mm. Masszív, hosszú élettartam. Bármelyik ACO fedlap belehelyezhetô. A Bituplan típusú önszintezô fedlap keretek: Bituplan 85%-kal kisebb terhelés éri az aknát Tökéletesen egy szintbe építhetô az útburkolattal Alacsony az üzemeltetési költsége Minimális útlezárást igényel (max.1 óra!) Hosszabb élettartamú akna és fedlap Ideális megoldás új építéshez és felújításhoz egyaránt Alacsonyabb zajszint Kevesebb gépkocsi kár Forgalom irányától független beépítés Bármelyik ACO fedlap belehelyezhetô A leggazdaságosabb megoldás! Probléma: A fedlapokat közvetlenül illesztik az aknára a habarcscsatlakozásnak köszönhetôen. Megoldás: A Bituplan típusú fedlapok nem közvetlenül az aknát terhelik, ugyanis nincsen szükség habarcscsatlakozásra. Új Bituplan rendszer Régi Fedlap beépítési módszer 5 A habarcs rövid idôn belül a terhelés hatására kitöredezik, ezt követôen pedig a fedlap lesüllyed. 85% 15% 100% A Fix típusú fedlap keretek: Nagy felfekvô felületû keret Folyamatos felfekvô gumibetét a keretben Alacsony építési magasság (100 mm) Egyszerû beépítés Egyszerû karbantartás Forgalom irányától független beépítés Bármelyik ACO fedlap belehelyezhetô

6 ACO DRAIN Műszaki adatok: Egy-egy variáció keretekre és fedlapokra: MultiTop Fix City Top Lift 6 Multitop Bituplan Multitop víznyelôs Lift

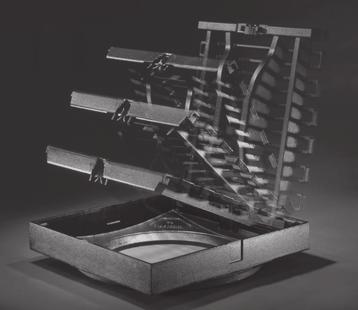

7 A rendszer kiegészítő elemei: MultiTop víznyelős fedlapok C250 és D400 terhelési osztályban Alkalmazható a Fix, Lift és Bituplan kerethez egyaránt ACO DrainLock fedlap rögzítéssel Víznyelők Építési víz elvezetésre is alkalmas C250 és D400 terhelési osztályban Íves és sima kivitelben 300x500 és 500x500 mm méretben CombiPoint víznyelőaknák és rácsok ÖNSZINTEZÔ C250 és D400 terhelési osztályban Íves és sima kivitelben 50 cm és 75 cm magas PE aknaelem DN 160 kivezetéssel 300x500 és 500x500 mm méretben Speciális fedlapok Akár F900 terhelési osztályban is Sorolható fedlapok Fedlapok emelésrásegítôvel Szekcionált fedlapok Tetszôleges burkolattal ellátható fedlapok Hídösszefolyók Öntöttvas összefolyótest C250 és D400 terhelési osztályban Íves és sima kivitelben Magassági állíthatóság, fordítható DN 100 és DN 150, függôleges vagy vízszintes kivezetéssel 300x500 és 500x500 mm méretben CombiPoint jellemzői: 7 Az önszintezô rács átadja a terhelést a teherhordó rétegre Nincs habarcscsatlakozás az akna és a rács között, aminek kitöredezése esetén megsüllyedhet a rács Gyors és egyszerû beépíthetôség Könnyû, erôs aknatest két magassági méretben DN 160 kivezetéssel Vízzáró aknaelem 300x500 és 500x500 mm rácsválaszték - Visszatorlódás gátlós - Iszapfogós - Bûzzárral felszerelt víznyelô rendszer literes iszaptér cm beépítési magasság kg súlyú aknaelem x500 víznyelô ráccsal. - Önszintezô ráccsal - D400 terhelésre

8 ACO mélyépítés termékkínálat Lakossági folyókák Udvari összefolyók Lábtörlô rendszerek Gyeprácsok Professzionális folyókák Sport folyóka- és szegélyrendszer Szivárgó és szikkasztó rendszerek Hídösszefolyók Aknafedlapok és víznyelôk Faveremrácsok ACO Magyarország Építõelemeket Forgalmazó Bt Budapest Jászberényi út Tel.: +(36-1) Fax: +(36-1) Honlap: ACO csoport. Erõs családra építhet. ACO mélyépítés /
