1 Ein BEKATTANT. Klick genügt. BGU-Z: Folyóka Die Rinne gyorscsatlakozó mit dem Schnellverschluss. rendszerrel 3 méretben: 100, 150, 200 Hydro BG vízelvezetõ rendszerek 1

2 Nincs is nehezebb annál, mint valamit egyszerûen csinálni. Ez igaz a vízelvezetõ rendszerekre is. És mérnökeink ezért fektettek sok idõt és energiát a BGU-Z vízelvezetõ rendszer fejlesztésébe. Az eredmény kézzel fogható: nincs többé idõigényes szerelés. A fedelet és folyókatestet egy egyedi csatalakozó rendszer rögzíti egymáshoz. Egy kattintás és a rács rögzült. Egy erõs rántás és a kötés oldódott. Az egész nem tart egy szempillantásig se. Egyszóval az ember az idejét másra fordíthatja...

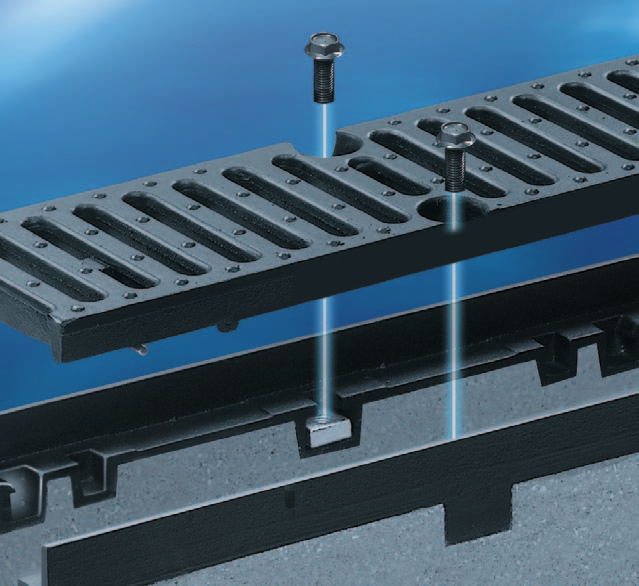

3 Még soha nem volt a szerelés ilyen egyszerű. A BGU-Z rendszernél a fedelet és folyókatestet egy egyedi csatlakozó rendszer rögzíti egymáshoz. Egy kattintás és a rács rögzült. Egy erős rántás és a kötés oldódott.a folyókatestek illesztésénél kialakított biztonsági falccal és megfelelő tömítőanyaggal tömített csatlakozás hozható létre az elemek között. Lehetőség van a rács kiegészítő csavaros rögzítésére is, ez azonban az esetek nagy többségében nem szükséges. Amennyiben extrém terhelés várható, az acél- ill. öntöttvas rács biztonsági csavarokkal is rögzíthető. Az anya bármikor egyszerűen cserélhető. A rács alján lévő négy csap stabil csatlakozást ad a fedél és a folyóka test között. Ezek a csapok biztosítják a rendszert egy esetleges hosszirányú elmozdulás ellen, mely fékező- illetve más tolóerő hatására jönne létre.

4 BGU-Z Univerzál folyóka SV névleges méret 100 Könnyebb és egyben jobb minőségű betontest bebetonozott öntöttvas tokkal és egy egyedi fejlesztésű gyorscsatlakozó rendszer a gyorsabb szerelésért. A rácsot elcsúszás ellen a rács alján lévő 4 csap biztosítja. Az acél- vagy öntöttvas rács szükség esetén csavarozással is rögzíthető. Ideális megoldás sétáló utcák, mélygarázsok, üzemek, vasútállomások és hasonló jellegű területek vízelvezetésére. Rendszer BGU-Z SV 100 Hossz 1000 mm Szélesség 163 mm Névleges méret 100 mm Lejtés folyóka Nr ,5 % Beépítési magasság folyóka Nr mm folyóka Nr. 20 Súly rács nélkül folyóka 100/0 ca. 37 kg folyóka 100/20 ca. 50 kg BGU-Z Lejtés/ Magasság a BGU-Z Lejtés/ Magasság a folyóka Padló kifolyó folyóka végén folyóka Padló kifolyó folyóka végén 100/0 100/ / / / /1 100/2 100/3 100/4 100/5 100/6 100/7 100/8 100/9 100/10 100/ mm 190 mm 170 mm 175 mm 180 mm 185 mm 190 mm 195 mm 200 mm 205 mm 210 mm 220 mm 100/12 100/13 100/14 100/15 100/16 100/17 100/18 100/19 100/20 101/0 101/ / / /20-0 / DN 100 / DN 100 / DN 100 / DN 100 / DN mm 230 mm 235 mm 245 mm 250 mm 255 mm 260 mm 165 mm 190 mm A saját lejtésű beton folyókák közé épített saját lejtés nélküli folyókákkal a vízelvezető rendszer meghosszabbítható. Rács Méretek Osztály az Slicc- ill. Súly/ Átfolyási mm-ben E-Norm szerint rácsméret darab keresztmetszet Acél rács Öntöttvas rács 1000/147/ /147/ /147/25 Kl. B, 125 kn Kl. B, 125 kn Kl. C, 250 kn Kl. C, 250 kn Kl. B/C, 250 kn 30/30 30/30 30/15 30/15 15/114 15/114 3,6 kg 1,9 kg 5,1 kg 2,7 kg 6,9 kg 3,6 kg 4,7 kg 5,3 kg FIGYELEM: Gyorsító-, fékező- és fordító erőkre különösen ügyelni. A beépítési utasításban foglaltakat betartani. Műszaki változtatás joga fenntartva. 870 cm 2 /m 870 cm 2 /m 785 cm 2 /m 785 cm 2 /m 827 cm 2 /m 827 cm 2 /m 517 cm 2 /m 517 cm 2 /m BGU-Z 100/0 BGU-Z 100/20 Öntöttvas rács Kl. B/C vagy Kl. D/E Acél rács Kl. B Acél rács Kl. C Acél rács Kl. D/E

5 BGU-Z Univerzál folyóka SV névleges méret 150 Könnyebb és egyben jobb minőségű betontest bebetonozott öntöttvas tokkal és egy egyedi fejlesztésű gyorscsatlakozó rendszer a gyorsabb szerelésért. A rácsot elcsúszás ellen a rács alján lévő 4 csap biztosítja. Az acél- vagy öntöttvas rács szükség esetén csavarozással is rögzíthető. Ideális megoldás sétáló utcák, mélygarázsok, üzemek, vasútállomások és hasonló jellegű területek vízelvezetésére. Rendszer BGU-Z SV 150 Hossz 1000 mm Szélesség 213 mm Névleges méret 150 mm Lejtés folyóka Nr ,5 % Beépítési magasság folyóka Nr. 0 folyóka Nr. 10 Súly rács nélkül folyóka 150/0 ca. 50 kg folyóka 150/10 ca. 58 kg BGU-Z Lejtés/ Magasság a BGU-Z Lejtés/ Magasság a folyóka Padló kifolyó folyóka végén folyóka Padló kifolyó folyóka végén 150/0 150/ / /1 150/2 150/3 150/4 150/5 220 mm 225 mm 230 mm 235 mm 150/6 150/7 150/8 150/9 150/10 151/0 151/ /10-0 / DN 150 / DN 150 / DN mm 250 mm 255 mm 260 mm A saját lejtésű beton folyókák közé épített saját lejtés nélküli folyókákkal a vízelvezető rendszer meghosszabbítható. Rács Méretek Osztály az Slicc- ill. Súly/ Átfolyási mm-ben E-Norm szerint rácsméret darab keresztmetszet Acél rács Öntöttvas rács 1000/197/ /197/ /197/25 Kl. B, 125 kn Kl. B, 125 kn Kl. C, 250 kn Kl. C, 250 kn Kl. B/C,250 kn 30/30 30/30 10/45 15/75 5,5 kg 2,9 kg 8,2 kg 4,2 kg 12,9 kg 6,6 kg 7,1 kg 7,6 kg 1120 cm 2 /m 1121 cm 2 /m 1060 cm 2 /m 1061 cm 2 /m 1040 cm 2 /m 1041 cm 2 /m 475 cm 2 /m 704 cm 2 /m FIGYELEM: Gyorsító-, fékező- és fordító erőkre különösen ügyelni. A beépítési utasításban foglaltakat betartani. Műszaki változtatás joga fenntartva. BGU-Z 150/0 BGU-Z 150/10 Öntöttvas rács Kl. B/C Öntöttvas rács Kl. D/E Acél rács Kl. B Acél rács Kl. C vagy Kl. D/E

6 BGU-Z Univerzál folyóka SV névleges méret 200 Könnyebb és egyben jobb minőségű betontest bebetonozott öntöttvas tokkal és egy egyedi fejlesztésű gyorscsatlakozó rendszer a gyorsabb szerelésért. A rácsot elcsúszás ellen a rács alján lévő 4 csap biztosítja. Az acél- vagy öntöttvas rács szükség esetén csavarozással is rögzíthető. Ideális megoldás sétáló utcák, mélygarázsok, üzemek, vasútállomások és hasonló jellegű területek vízelvezetésére. Rendszer BGU-Z SV 200 Hossz 1000 mm Szélesség 263 mm Névleges méret 200 mm Lejtés folyóka Nr ,5 % Beépítési magasság folyóka Nr mm folyóka Nr mm Súly rács nélkül folyóka 200/0 ca. 84 kg folyóka 200/10 ca. 90 kg BGU-Z Lejtés/ Magasság a BGU-Z Lejtés/ Magasság a folyóka Padló kifolyó folyóka végén folyóka Padló kifolyó folyóka végén 200/0 200/ / /1 200/2 200/3 200/4 200/5 280 mm 305 mm 330 mm 285 mm 290 mm 295 mm 300 mm 305 mm 200/6 200/7 200/8 200/9 200/10 201/0 201/ /10-0 / DN 200 / DN 200 / DN mm 315 mm 320 mm 325 mm 330 mm 280 mm 305 mm 330 mm A saját lejtésű beton folyókák közé épített saját lejtés nélküli folyókákkal a vízelvezető rendszer meghosszabbítható. Rács Méretek Osztály az Slicc- ill. Súly/ Átfolyási mm-ben E-Norm szerint rácsméret darab keresztmetszet Acél rács Öntöttvas rács 1000/247/25 500/247/25 500/247/25 Kl. C/D, 400 kn Kl. C/D, 400 kn 20/35 20/35 15/100 15,0 kg 8,0 kg 10,5 kg 1453 cm 2 /m 1453 cm 2 /m 899 cm 2 /m FIGYELEM: Gyorsító-, fékező- és fordító erőkre különösen ügyelni. A beépítési utasításban foglaltakat betartani. Műszaki változtatás joga fenntartva. BGU-Z 200/0 BGU-Z 200/10 Öntöttvas rács Kl. D/E Acél rács Kl. C/D

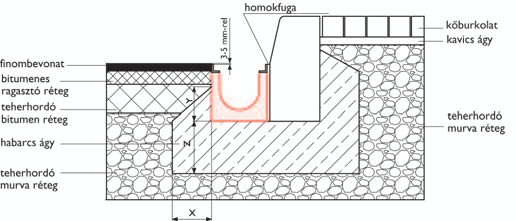

7 Beépítési útmutató és beépítési példák A BG-betonfolyóka masszív beton testének köszönhetően nedves aljzatra támasztó ékkel (méretet lásd a táblázatban), ill. beton ágyba építhető be, a statikai előírásnak megfelelően. A saját lejtésű folyókáknál ügyelni kell a különböző magasságokra, a szakasz beépítését mindig a kifolyás felöli oldalon, a legmélyebb folyókánál kell kezdeni. A folyókák közötti fugát a speciálisan erre a célra gyártott tömítő anyaggal lehet tömíteni ill. összeragasztani. A határos felületek végső kialakítása előtt a rácsokat a folyóka testbe kell helyezni, ill. rögzíteni. Szükség esetén a BG folyóka és az út széle között dilatációs fugát kell kialakítani. Minden határos burkoló felületnek tartósan 3-5 mm magasabbnak kell lennie, mint a rácsnak. A bekötőaknára ugyanez az elhelyezés érvényes. A BG folyókák beépítési és elhelyezési példái általános iránymutatásokat tartalmaznak és a tervező részéről a helyi adottságokhoz igazíthatóak. BEÉPÍTÉSI ÉS ELHELYEZÉSI PÉLDA Terhelési osztály Beton minősség Ö-Norm B B 125 kn C20/25 C 250 kn D 400 kn E 600 kn C20/25 C25/30 C25/30 X > 10 cm > 15 cm > 15 cm > 15 cm Y Folyóka magasság - 10 cm Z > 10 cm > 15 cm > 20 cm > 20 cm Tartozékok Bekötőakna Iszap gyűjtő bekötőaknához Bűzelzáró közlemezzel Bűzelzáró padlókifolyóhoz Folyóka alsó kifolyással Homlok- ill véglap Csavar tartozékok Tömítési rendszer

8 Hydro BG Kft. Cégünk filozófiája Dél-Magyarország Gulyás László területi képviselő Központ / Észak-Magyarország Opitz Tamás ügyvezető A Hydro BG Kft., mint az ausztriai Graspointner Holding magyarországi tagja a Graspointner GmbH által gyártott vízelvezető rendszereket és a vasút számára gyártott kész betonelemeket forgalmazza. Célunk, hogy megbízható partner legyünk és vevőinknek a legjobb minőséget a lehető legrövidebb szállítási határidővel biztosítsuk. Minderre garancia az ausztriai anyacég több tíz éves tapasztalata, széleskörű Know how-ja a típus megoldásokra, illetve az egyedi vevő igények kielégítése. A magas gyártási minőséget saját laborunkban folyamatosan ellenőrizzük, a felügyeletet az államilag akkreditált Linz-i minőségellenőrző intézet végzi az ISO 9001 szerint. Vevőink közé az építőanyag kereskedők, az építőipari kivitelezők, építészek tartoznak, úgy a magán mint a közületi szférából. Termék áttekintés BG-rendszer BGF Lapos folyóka BGF-Z Lapos folyóka SV BGU Univerzál folyóka BGU-Z Univerzál folyóka SV BG Standard folyóka BGZ-S Nehéz folyóka SV BG Keskeny folyóka BG Biztonsági folyóka szakkereskedő: Hydro BG vízelvezetõ rendszerek Hydro BG Kft., HU-1239 Budapest, Európa u. 6 Tel: +36 (1) , Fax: +36 (1) , hydrobg@hydrobg.hu Termékeinkről és szolgáltatásainkról további információk:
