S 100 K - S 300 K. collect: összegyűjteni és elvezetni

Átírás

1 collect: összegyűjteni és elvezetni S 100 K - S 300 K 106

2 ACO Drain S 100 K - S 300 K folyóka F900 terhelésre S 100 K Powerlock 110 S 150 K Powerlock 11 S 200 K Powerlock 112 S 300 K Powerlock

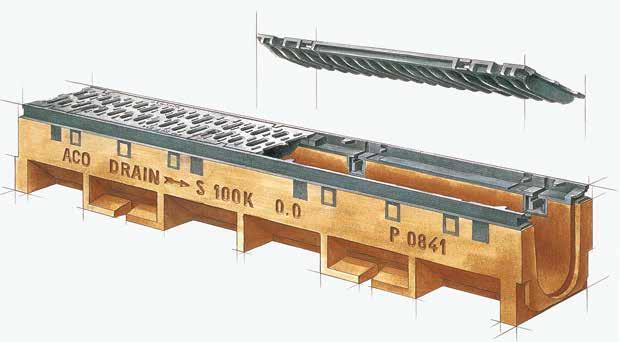

3 S 100 K - S 300 K Powelock Tervezési információk ACO Drain S 100 K - S 300 K rácsos folyóka rendszer extrém nehéz terhelésre ACO Drain S 100 K - S 300 K rácsos folyóka rendszer extrém nehéz terhelésre Terhelési osztályok A 15 B 125 C 250 D 00 E 600 F 900 MSZ EN 133 szerint Névleges szélesség 100 mm, 150 mm, 200 mm, 300 mm Anyag Polymerbeton s litin. hranou a roštem Alkalmazás autóbusz végállomások ipari létesítmények kamion parkolók repülő terek dinamikus terhelés konténer terminálok logisztikai központok ACO DRAIN S100K - S300K folyóka rendszer a Powerlock rácsokkal extrém terheléshez lett kifejlesztve. A rendkívüli stabilitás sok részletre támaszkodik. A megerősített borda segít a teherátadásban. A speciálisan kialakított merevítőborda tökéletes tartást biztosít a betonágyban. Bármilyen burkolat típus a folyóka testhez illeszthető, legyen az térkő, aszfalt vagy beton. A speciális rácsrögzítő szerelvény félméterenként négy rögzítési ponttal garantálja a rácsok stabilitását még repülőterek gördülő útjain is. Az ACO Drain SK Powerlock rendszer áttekintése Kombi homloklap folyóka elejére és végére Rácsok öntöttvas KTL bevonatos rácsok Powerlock rácsrögzítéssel F900 terhelésre Bekötőakna felsőrész előformázott oldalcsatlakozáshoz, szennyfogó vödör fogadáshoz 1,0 m folyóka s umělým spádem dna 0,5 % nebo bez spádu dna Adapter S300K/S100K S100K folyóka csatlakoztatása S300K folyókához Szennyfogó vödör horganyzott acél Közbenső elem Bekötőakna alsó rész DN gumigyűrűs oldalkivezetéssel 108

4 ACO Drain S 100 K - S 300 K rácsos folyóka rendszer extrém nehéz terhelésre S 100 K - S 300 K Powelock Tervezési információk Előnyök KTL bevonatú öntöttvas rács F900 terhelésre Dokonalé spojení na pero a drážku a vytvoření SF drážky po jejímž vytmelení vzniká 100% těsný systém A speciális merevítő borda tökéletes tartást biztosít a betonágyban. Speciális Powerlock rácsrögzítés az F900 terhelés érdekében Függőleges kivezetés 0,5 m folyóka előformázott L, T és keresztcsatlakozáshoz Adapter folyáirány váltáshoz Kombi homloklap folyóka elejére és végére Csőcsonkos homloklap Bekötőakna, 0,5 m szennyfogó vödörrel, DN gumigyűrűs oldalkivezetéssel A 100 mm-es szélességű folyókák 0,5% -os beépített fenékeséssel is rendelhetők 20 m hosszúságig A rácsok (F900) KTL felületvédelemmel vannak ellátva a hosszú tartósság és kopásállóság érdekében Powerlock rácsrögzítés biztonságosan rögzíti a rácsot a nemkívánatos elmozdulás ellen, miközben könnyű eltávolítást tesz lehetővé tisztítás esetén Hosszirányú elmozdulás ellen 12 rögzítő csap véd 109

5 S 100 K Powerlock S100K Powerlock rácsos folyókák extrém nehéz terhelésre S100K Powerlock rácsos folyókák extrém nehéz terhelésre Termék információk ACO Termékjellemzők beépített 0,5 % fenékesés lépcsős fenékesés is rácsrögzítés: Powerlock ACO DRAIN (SF) tömítőhorony a víztömör beépítésért folyóka öntöttvas élvédelem és rács MSZ EN 133 harmonizált szabvány szerint névleges szélesség 100 mm terhelési osztály A 15 F 900 1) öv.élvédelem vastagsága 6 mm KTL felületvédelem rács beömlő keresztmetszete 380 cm²/m Folyókák fenékesés nélkül, 1000 és 500 mm Termékjellemzők DN 110 függőleges kivezetés (1,0 m és 0,5 m) beépített víztömör függőleges kivezetés (csak 0,5 m) előformázott L, T és keresztcsatlakozás lehetősége (csak 0,5 m) Méretek Típus Rendelési szám Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] S 100 K KTL bevonatú rácsokkal - F900 Kigyengített DN 110 függőleges kivezetéssel Kigyengített DN 110 függőleges kivezetéssel és oldalcsatlakozással ) ) ) 0086 Beépített DN 110 gumigyűrűs vízkivétellel 205 / ), 3) / ), 3) / ), 3) 0089 Öntöttvas rácsokkal - D00 Kigyengített DN 110 függőleges kivezetéssel Kigyengített DN 110 függőleges kivezetéssel és oldalcsatlakozással ) ) ) 780 1) Kivétel: keresztirányú vízelvezetés és erősen terhelt utakon. Javasoljuk az ACO Drain Monoblock RD at ezeken a területeken. 2) Megjegyzés: előfiormázott (kigyengített) L,T és keresztcsatlakoással. 3) Megjegyzés: A vályúk megerősített fenékkel rendelkeznek. ) Megjegyzés: DN / OD 110 függőleges vízelvezető csatlakozással. Infobox 110

6 S100K Powerlock rácsos folyókák extrém nehéz terhelésre S 100 K Powerlock Folyókák beépített 0,5% fenékeséssel, 1000 mm Termékjellemzők MSZ EN 133 harmonizált szabvány szerint ACO DRAIN (SF) tömítőhorony a víztömör beépítésért beépített 0,5 % fenékesés rácsrögzítés: Powerlock öv.élvédelem vastagsága 6 mm névleges szélesség 100 mm KTL bevonatos öntöttvas rács F900 terhelésre Litina Méretek Típus Rendelési szám Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] S 100 K 165/ / / / / / / / / / ) / / / / / / / / / / ) 0080 Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 111

7 S 100 K Powerlock S100K Powerlock rácsos folyókák extrém nehéz terhelésre Bekötőakna, 500 mm Termékjellemzők MSZ EN 133 szerint integrált víztömör, oldalirányú DN 110 vagy DN 160 kivezetés 6 mm vastag ontöttvas élvédelemmel szennyfogó kosárral rácsrögzítés: Powerlock terhelési osztály A 15 F 900 1) KTL felületvédelmű rács Méretek Csőcsonk Rendelési szám Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] [DN] S 100 K KTL bevonatú rácsokkal - F Öntöttvas rácsokkal - D Kiegészítők Leírás Folyóka Rendelési szám típus S 100 K Kombi homloklap folyóka elejére és végére Csőcsonkos homloklap DN 110 csőcsonk PE-HD Adapter folyásirány váltáshoz Átfolyási adapter lépcsős fenékesés átvezetéseihez szintkülönbség 50 mm 50 mm Csőcsonk PVC DN110 DN160 hossz: mm DN DN Vízszintes bűzzár PP DN 110 bekötőakna DN Bűzzár PVC DN 160 kétrészes bekötőakna DN

8 S100K K Powerlock rácsos - výkresová folyókák dokumentace extrém nehéz terhelésre S 100 K Powerlock Leírás Folyóka Rendelési szám típus S 100 K Rácskiemelő horog horganyzott acél folyóka S100K - 1,0 m, kigyengített oldal csatlakozással folyóka S100K - 0,5 m, kigyengített oldal csatlakozással folyóka S100K - 0,5 m, integrált függőleges víztömör kivezetéssel bekötőakna S100K jednodílná - 0,5 m, oldalirányú víztömör kivezetés DN

9 S 150 K Powerlock S150K Powerlock rácsos folyókák extrém nehéz terhelésre S150K Powerlock rácsos folyókák extrém nehéz terhelésre Termék információk ACO Termékjellemzők lépcsős fenékesés rácsrögzítés: Powerlock ACO DRAIN (SF) tömítőhorony a víztömör beépítésért folyóka öntöttvas élvédelem és rács MSZ EN 133 harmonizált szabvány szerint névleges szélesség 150 mm terhelési osztály A 15 F 900 1) öv.élvédelem vastagsága 6 mm KTL felületvédelem rács beömlő keresztmetszete 680 cm²/m Folyókák fenékesés nélkül, 1000 és 500 mm Termékjellemzők DN 110 függőleges kivezetés (1,0 m és 0,5 m) beépített víztömör függőleges kivezetés (csak 0,5 m) előformázott L, T és keresztcsatlakozás lehetősége (csak 0,5 m) Méretek Típus Rendelési szám Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] S 150 K KTL bevonatú rácsokkal - F900 Kigyengített DN 160 függőleges kivezetéssel Kigyengített DN 160 függőleges kivezetéssel és oldalcsatlakozással ) ) ) Beépített DN 160 gumigyűrűs vízkivétellel ), 3) ), 3) ), 3) Öntöttvas rácsokkal - D00 Kigyengített DN 160 függőleges kivezetéssel Kigyengített DN 160 függőleges kivezetéssel és oldalcsatlakozással ) ) ) 782 1) Kivétel: keresztirányú vízelvezetés és erősen terhelt utakon. Javasoljuk az ACO Drain Monoblock RD at ezeken a területeken. 2) Megjegyzés: előfiormázott (kigyengített) L,T és keresztcsatlakoással. 3) Megjegyzés: A vályúk megerősített fenékkel rendelkeznek. Infobox 11

10 S150K Powerlock rácsos folyókák extrém nehéz terhelésre S 150 K Powerlock Bekötőakna, 500 mm egyrészes Termékjellemzők MSZ EN 133 szerint integrált víztömör, oldalirányú DN 160 vagy DN 200 kivezetés 6 mm vastag ontöttvas élvédelemmel szennyfogó kosárral rácsrögzítés: Powerlock terhelési osztály A 15 F 900 1) KTL felületvédelmű rács Přehled vpustí Méretek Csőcsonk Rendelési szám Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] [DN/OD] S 150 K Bekötőakna KTL bevonatú ráccsal - F Bekötőakna öntöttvas ráccsal - D Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 115

11 S 150 K Powerlock S150K Powerlock rácsos folyókák extrém nehéz terhelésre Kiegészítők Leírás Folyóka Rendelési szám típus S 150 K Kombi homloklap folyóka elejére és végére Csőcsonkos homloklap DN 160 csőcsonk PE-HD Adapter folyásirány váltáshoz Átfolyási adapter lépcsős fenékesés átvezetéseihez szintkülönbség 50 mm 50 mm Csőcsonk PVC DN160 hossz: mm DN DN Bűzzár PVC DN 160 kétrészes bekötőakna DN Rácskiemelő horog horganyzott acél

12 S150K S K Powerlock rácsos - folyóka folyókák rajzokextrém nehéz terhelésre S 150 K Powerlock folyóka S150K - 1,0 m, kigyengített függőleges kivezetéssel folyóka S150K - 0,5 m, kigyengített oldalcsatlakozással folyóka S150K - 0,5 m, bekötőakna S150K - 0,5 m, oldalirányú víztömör DN 160/200 kivezetéssel Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 117

13 S 200 K Powerlock S200K Powerlock rácsos folyókák extrém nehéz terhelésre S200K Powerlock rácsos folyókák extrém nehéz terhelésre Termék információk ACO Termékjellemzők lépcsős fenékesés rácsrögzítés: Powerlock ACO DRAIN (SF) tömítőhorony a víztömör beépítésért folyóka öntöttvas élvédelem és rács MSZ EN 133 harmonizált szabvány szerint névleges szélesség 200 mm terhelési osztály A 15 F 900 1) öv.élvédelem vastagsága 6 mm KTL felületvédelem rács beömlő keresztmetszete 935 cm²/m Folyókák fenékesés nélkül, 1000 és 500 mm Termékjellemzők DN 150 függőleges kivezetés (1,0 m és 0,5 m) beépített víztömör függőleges kivezetés (csak 0,5 m) előformázott L, T és keresztcsatlakozás lehetősége (csak 0,5 m) Méretek Típus Rendelési szám Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] S 200 K KTL bevonatú rácsokkal - F900 Kigyengített DN 160 függőleges kivezetéssel Kigyengített DN 160 függőleges kivezetéssel és oldalcsatlakozással ) ) ) Beépített DN 200 gumigyűrűs vízkivétellel 320 / ), 3) / ), 3) / ), 3) Öntöttvas rácsokkal - D00 Kigyengített DN 160 függőleges kivezetéssel Kigyengített DN 160 függőleges kivezetéssel és oldalcsatlakozással ) ) ) 78 1) Kivétel: keresztirányú vízelvezetés és erősen terhelt utakon. Javasoljuk az ACO Drain Monoblock RD at ezeken a területeken. 2) Megjegyzés: előfiormázott (kigyengített) L,T és keresztcsatlakoással. 3) Megjegyzés: A vályúk megerősített fenékkel rendelkeznek. ) Megjegyzés: DN / OD 110 függőleges vízelvezető csatlakozással. Infobox 118

14 S200K Powerlock rácsos folyókák extrém nehéz terhelésre S 200 K Powerlock Bekötőakna, 500 mm egyrészes Termékjellemzők MSZ EN 133 szerint integrált víztömör, oldalirányú DN 160 vagy DN 200 kivezetés 6 mm vastag ontöttvas élvédelemmel szennyfogó kosárral rácsrögzítés: Powerlock terhelési osztály A 15 F 900 1)) KTL felületvédelmű rács Méretek Csőcsonk Rendelési szám Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] [DN] S 200 K Bekötőakna KTL bevonattal - F Bekötőakna öntöttvas ráccsal - D Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 119

15 S 200 K Powerlock S200K Powerlock rácsos folyókák extrém nehéz terhelésre Kiegészítők Leírás Folyóka Rendelési szám típus S 200 K Kombi homloklap folyóka elejére és végére Csőcsonkos homloklap DN 200 csőcsonk PE-HD Adapter folyásirány váltáshoz Átfolyási adapter lépcsős fenékesés átvezetéseihez szintkülönbség 50 mm 50 mm Csőcsonk PVC DN 160 DN 200 hossz: mm DN DN Bűzzár PVC DN 160 kétrészes bekötőakna DN Rácskiemelő horog horganyzott acél

16 S200K S K Powerlock rácsos - folyóka folyókák rajzokextrém nehéz terhelésre S 200 K Powerlock folyóka S200K - 1,0 m, folyóka S200K - 0,5 m, folyóka S200K - 0,5 m, integrált függőleges víztömör kivezetéssel bekötőakna S200K egyrészes - 0,5 m, DN/ Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 121

17 S 300 K Powerlock S300K Powerlock rácsos folyókák extrém nehéz terhelésre S300K Powerlock rácsos folyókák extrém nehéz terhelésre Termék információk ACO Termékjellemzők lépcsős fenékesés rácsrögzítés: Powerlock ACO DRAIN (SF) tömítőhorony a víztömör beépítésért folyóka öntöttvas élvédelem és rács MSZ EN 133 harmonizált szabvány szerint névleges szélesség 300 mm terhelési osztály A 15 F 900 1) öv.élvédelem vastagsága 6 mm KTL felületvédelem rács beömlő keresztmetszete 1511 cm²/m Folyókák fenékesés nélkül, 1000 és 500 mm Termékjellemzők DN 200 függőleges kivezetés (1,0 m és 0,5 m) beépített víztömör függőleges kivezetés (csak 0,5 m) előformázott L, T és keresztcsatlakozás lehetősége (csak 0,5 m) Méretek Típus Rendelési szám Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] S 300 K Kigyengítéssel függőleges DN 200 kivezetéshez Kigyengítéssel függőleges DN 200 kivezetéshez oldalcsatlakozással ) Beépített DN 200 gumigyűrűs vízkivétellel / ), 3) ) Kivétel: keresztirányú vízelvezetés és erősen terhelt utakon. Javasoljuk az ACO Drain Monoblock RD at ezeken a területeken. 2) Megjegyzés: előfiormázott (kigyengített) L,T és keresztcsatlakoással. 3) Megjegyzés: A vályúk megerősített fenékkel rendelkeznek. ) Megjegyzés: DN / OD 110 függőleges vízelvezető csatlakozással. Infobox 122

18 S300K Powerlock rácsos folyókák extrém nehéz terhelésre S 300 K Powerlock Bekötőakna, 500 mm Termékjellemzők MSZ EN 133 szerint DN150 és DN200 kivezetés beépített gumitömítés a csőcsatlakozáshoz helyszín igényeinek megfelelő magasság öntöttvas élvédelem vastagsága 6 mm horganyzott acél szennyfogó vödör (rövid vagy hosszú) rácsrögzítés: Powerlock terhelési osztály A 15 F 900 1) KTL felületvédelmű rács Méretek Csőcsonk / típus Rendelési szám Hossz Szélesség Magasság eleje/vége [mm] [mm] [mm] [DN] S 300 K Felső rész oldalsó előformázással L, T és keresztcsatlakozáshoz típus Alsó rész integrált vízelvezető tömítéssel (rövid forma) DN DN Alsó rész integrált vízelvezető tömítéssel (hosszú forma) DN DN Közbenső elem Szennyfogó vödör rövid hosszú Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 123

19 S300K Powerlock rácsos folyókák extrém nehéz terhelésre Kiegészítők Leírás Folyóka Rendelési szám típus S 300 K Kombi homloklap folyóka elejére/végére Csőcsonkos homloklap DN 200 PE-HD Adapter folyásirány váltáshoz Csőcsonk PVC DN 160 DN 200 hossz: 150 I 200 mm DN DN Bűzzár PVC DN 160 kétrészes bekötőakna DN Rácskiemelő horog horganyzott acél

20 S300K K Powerlock rácsos - výkresová folyókák dokumentace extrém nehéz terhelésre S 300 K Powerlock folyóka S300K - 1,0 m, folyóka S300K - 0,5 m, Felső rész Kigyengítés L,T keresztcsatlakozáshoz folyóka S300K - 0,5 m, Szennyfogó vödör horganyzott acél Közbenső elem Alsórész rövid és hosszú kivitel DN / OD 160 vagy DN / OD200 tömítéssel bekötőakna S300K - 0,5 m, DN
