1 collect: összegyűjteni és elvezetni KerbDrain 16

2 KerbDrain szegélykő folyóka - 2 in 1 KerbDrain KD255 Folyókák és kiegészítők szegélykő folyóka, szürke színben, magasság: 255 mm 190 KerbDrain KD305 Folyókák és kiegészítők szegélykő folyóka, szürke színben, magasság: 305 mm 194 KerbDrain KD405 Folyókák és kiegészítők szegélykő folyóka, szürke színben, magasság: 405 mm 202 KerbDrain KD40 Folyókák és kiegészítők szegélykő folyókaní, szürke színben, magasság: 40 mm

3 KerbDrain Tervezési információk Terhelési osztályok A 15 C 250 B 125 D 400 MSZ EN 1433 Névleges méret (magasság) 255, 305, 405 a 40 mm Anyag polimerbeton monolit szerkezet Alkalmazás utcák, autobusz megállók, buszöblök parkolók sétányok Az ACO DRAIN KerbDrain egy részes folyóka rendszer polimerbetonból. A rendszer kitűnő hidraulikus áramlási kapacitást biztosít a szegélyjkő vonalában, Ideális műszaki és esztétikai megoldást nyújt körforgalmakhoz, összetett kereszteződések, buszöblök és parkolóhelyek vízelvezetéséhez. KerbDrain szabványos szürke színe miatt megjelenésben illeszkedik a további szegélykövekhez és így egységes és vonzó megjelenést biztosít. Kis súlyának köszönhetően a rendszer roppant egyszerűen telepíthető. A telepítés így költséghatékony választás a hagyományos megoldásokkal összehasonlítva. ACO KerbDrain rendszer áttekintése 2in1 Gyors telepítés Könnyű Esztétikus Szegélykő és folyóka Homloklap folyóka elejére/végére Öntöttvas ház D 400 kn terhelésre Tisztító elem öntöttvas fedéllel Balos lejtős elem kocsibeállókhoz és gyalogos átkelőkhöz Folyóka elem 0,5 m elérhető 1,0 m hosszúságban is Bekötőakna többrészes, oldalirányú gumigyűrűs kivezetéssel Külső sarok elem 1

4 KerbDrain Tervezési információk Előnyök Sokoldalú rendszer Az ACO DRAIN KerbDrain univerzális alkalmazást tesz lehetővé. Az intelligens építőelemes folyókarendszer, amely egyenes, külső és belső sarokelemeket, lejtős-és közbenső elemeket és tisztító elemeket is tartalmaz. A 147 cm2/ m-es beömlési nyílások elég nagy és gyors vízelvezető képességgel rendelkeznek hogy hatásos és tökéletes vízelvezetést biztosítson buszöblöknél, parkolóknál, kereszteződéseknél, ahol nagy vízelvezetési hatékonyságra van szükség, valamint olyan területeken ahol a lejtésviszonyok kialakítása nehézséget okoz. Egyszerű telepítés A telepítés nagyon egyszerű hisz egy munka fázisban kerül beépítésre a szegélykő és a vízelvezető folyóka. A bevált polimerbeton anyagnak köszönhetően a folyókák 60%-kal könnyebbek és háromszor erősebbek, mint a hagyományos beton folyókák. Minden folyóka elem szabványos és egységes kialakítású, valamint mindössze 0,5 m hosszúságúak. A 305-ös rendszer súlya mindössze 25 kg mely jelentősen leegyszerűsíti a beépítést: emelőgépek nélkül általában métert lehet telepíteni egy kétfős egységnek egyetlen nap alatt. Könnyű karbantartás A polimerbeton kiváló tulajdonságainak köszönhetően a folyókarendszert nagy stabilitás és a rendkívüli tartósság jellemzi. A KerbDrain monolitikus (ragasztástól mentes), fagyálló, és ellenálló az útszóró sónak és egyéb vegyi anyagoknak. A rendszer tisztítása nagyon egyszerű, magas vagy akát hálózati nyomású átöblítéssel. A könnyű hozzáférést a tisztító elemek és bekötőaknák biztosítják. A KerbDrain egy biztonságos rendszer a kerékpárosoknak, mivel nincsenek rácsok, melyeken át kéne hajtaniuk. Közbenső süllyesztett elem réseléssel vagy réselés nélkül Belső sarok elem Homloklap csőcsonkkal Balos lejtős elem kocsibeállókhoz és gyalogos átkelőkhöz sokoldalú Előny a tervezésnél biztonságos Előny az üzemeltetésnél megtakarítás a lefolyócsöveken a 2in1 rendszernek köszönhetően rösszetett, könnyen variálható elemrendszer biztonságos vízelvezetési teljesítmény nagy esőzések esetén is, csökkentve a felszíni víz mennyiségét (beömlő keresztmetszet = 147 cm2 / m) esztétikus és funkcionális polimerbeton - erős, rugalmas, hosszú élettartamú 2 in 1 szegélykő és vízelvezetés a felület tökéletes víztelenítése ellenáll a fagynak és sőlének egyszerű karbantartás és tisztítás magasan tarthatő gazdaságos Előny a kivitelezésnél egyszerre két rendszer telepítése györs és egyszerű beépítés lanyagmozgató gépek alkalmazása nélkül telepíthető robusztus, masszív szerkezet 19

5 KerbDrain 255 Folyókák és kiegészítők Termék információk ACO termékjellemzők polimerbeton monolit konstrukció szürke színű tömítő horonnyal az illesztéseknél szegélykő és folyóka egyben MSZ EN 1433 névleges szélesség 100 mm terhelési osztály A 15 D 400 Folyókák fenékesés nélkül, 1000 és 500 mm , KD , Tisztító elem, 500 mm előformázott (kigyengített) függőleges DN110 kivezetés előformázott (kigyengített) oldalirányú DN110 kivezetés öntöttvas Powerlock fedél / KD 255 A 25, Bekötőakna, 500 mm 12 cm ,5 m 0,5 m 1 m 1) Elem befolyónyílások nélkül Infobox 190

6 KerbDrain 255 Folyókák és kiegészítők MSZ EN 1433 névleges szélesség 100 mm terhelési osztály D 400 polimerbeton víztömör csatlakozás a lefolyó rendszerhez öntöttvas fedél a tisztító elemeken Méretek Kivezetés Súly Rendelési szám [mm] [mm] [mm] [DN] [kg] Bekötőakna felsőrész , Rövid alsórész , , Hosszú alsórész , , Szennyfogó (horganyzott) rövid 4, hosszú 6, Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 5 Folyóka rendszerelemei 1 Bekötőakna 2 vízelvezetéssel DN160 vagy KerbDrain elem 0,5 m 3 KerbDrain elem 1,0 m 1 4 Tisztító elem 5 Kombi homloklap 0,5 m 191

7 KerbDrain 255 Folyókák és kiegészítők Süllyesztett elemek - kocsibeállók és gyalogosátjárókhoz süllyesztett jobbos és balos elemek süllyesztett közbenső rész nagy beömlő képességgel résszélesség mm = tűsarokvédelem Ø 20 mm lyuk drénaszfalthoz útburkolat feletti pozíció 0 6 mm 0 6 mm útburkolat felett Ferde süllyesztett, balos (1 darab) / /130 KD 255 balos LH 3, Közbenső alacsony elem beömlő résszélesség mm KD 255 közbenső 24, Ferde süllyesztett, jobbos (1 darab) / /130 KD 255 jobbos RH 3, mm az útburkolat felett Rendszerelemek a szegélykő lesüllyesztéséhez 1 Ferde süllyesztett balos 2 Ferde süllyesztett jobbos 3 Közbenső elem 0,6 cm Kiegészítők Leírás Folyókához Súly Rendelési szám [kg] Kombi homloklap elejére és végére polimerbeton vastagság 50 mm KD 305 KD 405 KD 40 7,

8 KerbDrain 255 Folyókák és kiegészítők Rajzok KerbDrain 255 ferdeelem 1,0 m, H255/130, balos KerbDrain 255 folyóka elem 0,5 m KerbDrain 255 ferdeelem 1,0 m, H255/130, jobbos KerbDrain 255 tisztító elem 0,5 m KerbDrain 255 közbensőelem (réselt) 1,0 m ACO GULLY ACCESS 4930 ACO GULLY ACCESS 4930 ACO GULLY ACCESS 4930 KerbDrain bekötőakna 0,5 m csőcsatlakozás DN KerbDrain bekötőakna magas 0,5 m csőcsatlakozás DN Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 193

9 KerbDrain 305 Folyókák és kiegészítők Termék információk ACO termékjellemzők polimerbeton monolit konstrukció szürke színű tömítő horonnyal az illesztéseknél szegélykő és folyóka egyben MSZ EN 1433 névleges szélesség 100 mm terhelési osztály A 15 D 400 Folyókák fenékesés nélkül, 1000 és 500 mm , KD , ) 2, Tisztító elem, 500 mm előformázott (kigyengített) függőleges DN110 kivezetés előformázott (kigyengített) oldalirányú DN110 kivezetés öntöttvas Powerlock fedél KD 305 A 29, cm ,5 m 0,5 m 1 m 1) Elem befolyónyílások nélkül Infobox 194

10 KerbDrain 305 Folyókák és kiegészítők Bekötőakna, 500 mm MSZ EN 1433 névleges szélesség 100 mm terhelési osztály D 400 polimerbeton víztömör csatlakozás a lefolyó rendszerhez öntöttvas fedél a tisztító elemeken Méretek Kivezetés Súly Rendelési szám [mm] [mm] [mm] [DN] [kg] Bekötőakna felsőrész , Rövid alsórész (rövid) , , Hosszú alsórész (hosszú) , , Szennyfogó (horganyzott) rövid 4, hosszú 6, Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 5 Folyóka rendszerelemei 1 Bekötőakna 2 vízelvezetéssel DN 160 vagy KerbDrain elem 0,5 m 3 KerbDrain elem 1,0 m 1 4 Tisztító elem 5 Kombi homloklap 0,5 m 195

11 KerbDrain 305 Folyókák és kiegészítők Süllyesztett elemek - kocsibeállók és gyalogosátjárókhoz jobbos és balos ferde elemek süllyesztett közbenső rész nagy beömlő képességgel Ø 25 mm lyukak a drénaszfalthoz közbensőové elem 25 mm-rel az útburkolat felett 25 mm útburkolat felett Ferde süllyesztett, balos (1 darab) elem lejtése 10 % /205 KD 305 balos 4, Ferde süllyesztett, balos (2 darab) elem lejtése 5 % /255 KD 305 balos L2 55, /205 KD 305 balos L1 51, Közbenső alacsony elem beömlő résszélesség Ø 40 mm) KD 305 közbenső 43, KD 305 közbenső. s otvory 42, Ferde süllyesztett, jobbos (1 darab) elem lejtése 10 % /205 KD 305 jobbos 4, Ferde süllyesztett, jobbos (2 darab) elem lejtése 5 % /255 KD 305 jobbos R2 55, /205 KD 305 jobbos R1 51, Ferde süllyesztett elem 10 % lejtéssel (1 darab) Ferde süllyesztett elem 5 % lejtéssel (2 darab) Rendszerelemek a szegélykő lesüllyesztéséhez 1 Ferde süllyesztett balos 1 darab, 10 % 2 Ferde süllyesztett jobbos 1 darab, 10 % 3 Közbenső elem 4 Ferde süllyesztett balos L2 5 Ferde süllyesztett balos L1 2 darab, 5 % 6 Ferde süllyesztett jobbos R1 2 darab, 5 % 7 Ferde süllyesztett jobbos R2 2,5 cm A közbenső elem változata Ø 40 mm beömlőnyílásokkal 25 mm-rel az útburkolat felett 196

12 KerbDrain 305 Folyókák és kiegészítők Süllyesztett elemek - kocsibeállók és gyalogosátjárókhoz jobbos és balos ferde elemek nagy beömlő kapacitású közbenső folyóka résszélesség mm = tűsarokvédelem Ø 25 mm lyukak drénaszfalthoz útburkolat felett 0 6 mm 0 6 mm útburkolat felett Ferde süllyesztett, balos (1 darab) /10 KD 305 balos LH 75, Közbenső alacsony elem beömlő résszélesség mm KD 305 közbenső 36, Ferde süllyesztett, jobbos (1 darab) /10 KD 305 jobbos RH 75, Ferde süllyesztett elem lejtéssel (1 darab) Rendszerelemek a szegélykő lesüllyesztéséhez 1 Ferde süllyesztett balos 2 Ferde süllyesztett jobbos 0 6 mm a burkolat felett 3 Közbenső elem 0,6 cm Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 197

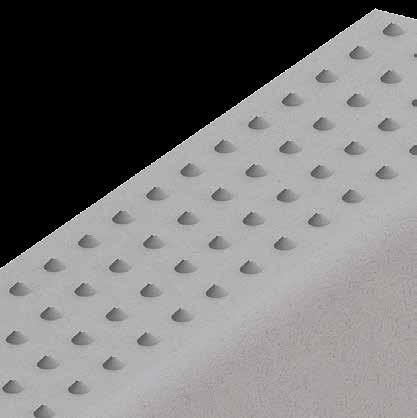

13 KerbDrain 305 Folyókák és kiegészítők Buszmegállók rendszerelemei jobbos és balos ferde elemek magasított közbenső elemek beömlő nyílásokkal közbenső elemek magassága 10 mm az útburkolat felett csúszásmentes felület Ferde süllyesztett buszmegálló elem, balos /360 KD 305 balos BS 31, Közbenső buszmegálló elem zvýšený beömlő résszélesség KD 305 közbenső BS 35, Ferde süllyesztett buszmegálló elem, jobbos /360 KD 305 jobbos BS 31, csúszásmentes felület a személybiztonság érdekében 1 cm 12 cm A buszmegállók rendszerelemei 1 KerbDrain elem 0,5 m (magasság 12 cm) 2 Tisztító elem 0,5 m 3 Buszmegálló elem balos 0,5 m 4 Buszmegálló elem közbenső 0,5 m (magasság 1 cm) 1 5 buszmegállóp elem jobbos 0,5 m 19

14 KerbDrain - a szegélykő folyóka - 2 in 1 KerbDrain 305 Folyókák és kiegészítők Kiegészítők Leírás Folyókához Súly Rendelési szám [kg] Kombi homloklap elejére és végére polimerbeton vastagság 25 mm KD 305 2, Homloklap csőcsonkkal DN 110 polimerbeton DN 110 vastagság 50 mm KD 305 balos 3, jobbos 3, Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 199

15 KerbDrain 305 Folyókák és kiegészítők KerbDrain a szegélykő KerbDrain folyóka rajzok 2 in 1 Rajzok KerbDrain 305 ferde elem 0,915m, H305, balos 10% KerbDrain 305 folyóka elem 0,5 m KerbDrain 305 ferde elem 0,915m, H305, jobbos 10% KerbDrain 305 közbenső elem beömlő nyílásokkal 0,915m KerbDrain 305 tisztító elem 0,5 m KerbDrain 305 közbenső elem 0,915m Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 200

16 KerbDrain 305 a szegélykő rajzok folyóka - 2 in 1 KerbDrain 305 Folyókák és kiegészítők 1500mm otvor Ø25mm pro drenážní asfalt 150mm mm 1000mm 150mm 10mm 155mm 305mm 175mm 10mm 155mm 20mm Ø100mm KerbDrain 305 ferde elem 1,5m, H305, balos LH Ø100mm KerbDrain 305 közbenső elem 1m, beömlő résszélesség mm KerbDrain 305 buszmegálló elem 0,5 m ACO GULLY ACCESS 4930 ACO GULLY ACCESS 4930 ACO GULLY ACCESS 4930 KerbDrain bekötőakna 0,5 m csőcsatlakozás DN KerbDrain bekötőakna magas 0,5 m csőcsatlakozás DN

17 KerbDrain 405 Folyókák és kiegészítők Termék információk ACO termékjellemzők polimerbeton monolit konstrukció szürke színű tömítő horonnyal az illesztéseknél szegélykő és folyóka egyben MSZ EN 1433 névleges szélesség 100 mm terhelési osztály A 15 D 400 Folyókák fenékesés nélkül, 1000 és 500 mm , KD , ) 32, Tisztító elem, 500 mm előformázott (kigyengített) függőleges DN110 kivezetés előformázott (kigyengített) oldalirányú DN110/160 kivezetés öntöttvas Powerlock fedél KD 405 A 37, cm ,5 m 0,5 m 1 m 1) Elem befolyónyílások nélkül Infobox 202

18 KerbDrain 405 Folyókák és kiegészítők Bekötőakna, 500 mm MSZ EN 1433 névleges szélesség 100 mm terhelési osztály D 400 polimerbeton víztömör csatlakozás a lefolyó rendszerhez öntöttvas fedél a tisztító elemeken Přehled vpustí Méretek Kivezetés Súly Rendelési szám [mm] [mm] [mm] [DN] [kg] Bekötőakna felsőrész , Rövid alsórész (rövid) , , Hosszú alsórész (hosszú) , , Szennyfogó (horganyzott) rövid 4, hosszú 6, Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 5 Folyóka rendszerelemei 1 Bekötőakna 2 vízelvezetéssel DN 160 vagy KerbDrain elem 0,5 m 3 KerbDrain elem 1,0 m 1 4 Tisztító elem 5 Kombi homloklap 0,5 m 203

19 KerbDrain 405 Folyókák és kiegészítők Süllyesztett elemek - kocsibeállók és gyalogosátjárókhoz jobbos és balos ferde elemek süllyesztett közbenső rész nagy beömlő képességgel Ø 25 mm lyukak a drénaszfalthoz közbensőové elem 25 mm-rel az útburkolat felett 25 mm útburkolat felett Ferde süllyesztett, balos (1 darab) elem lejtése 10 % /305 KD 405 balos 62, Közbenső alacsony elem beömlő résszélesség Ø 40 mm) KD 405 közbenső 60, KD 405 közbenső. s otvory 57, Ferde süllyesztett, jobbos (1 darab) elem lejtése 10 % /305 KD 405 jobbos 62, Beömlő nyílások Ø 40 mm 25 mm-rel az útburkolat felett 2,5 cm Ferde süllyesztett elem 10 % lejtéssel (1 darab) Rendszerelemek a szegélykő lesüllyesztéséhez 1 Ferde süllyesztett balos 1 darab, 10 % 2 Ferde süllyesztett jobbos 1 darab, 10 % 3 Közbenső elem 204

20 KerbDrain 405 Folyókák és kiegészítők Süllyesztett elemek - kocsibeállók és gyalogosátjárókhoz obbos és balos ferde elemek süllyesztett közbenső rész nagy beömlő képességgel Ø 25 mm lyukak a drénaszfalthoz közbenső elem 0 6 mm az útburkolat felett 0 6 mm útburkolat felett Ferde süllyesztett, balos (1 darab) /20 KD 405 balos LH 96, Közbenső alacsony elem beömlő résszélesség mm KD 405 közbenső 46, Ferde süllyesztett, jobbos (1 darab) /20 KD 405 jobbos RH 96, Ferde süllyesztett elem (1 darab) Rendszerelemek a szegélykő lesüllyesztéséhez 1 Ferde süllyesztett balos 2 Ferde süllyesztett jobbos 3 Közbenső elem 0,6 cm 0 6 mm-rel az útburkolat felett Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 205

21 KerbDrain 405 Folyókák és kiegészítők Buszmegállók rendszerelemei jobbos és balos ferde elemek magasított közbenső rész közbenső elem magassága 10 mm az útburkolat felett csúszásmentes felület Ferde süllyesztett buszmegálló elem, balos /460 KD 405 balos BS 79, Közbenső buszmegálló elem nagyobb beömlő résszélességgel KD 405 közbenső BS 41, Ferde süllyesztett buszmegálló elem, jobbos /460 KD 405 jobbos BS 79, cm 12 cm A buszmegállók rendszerelemei 1 KerbDrain elem 0,5 m (magasság 12 cm) 2 Tisztító elem 0,5 m 3 buszmegállóp elem balos 1,0 m 4 buszmegállóp elem közbenső 0,5 m (magasság 1 cm) 5 buszmegállóp elem jobbos 1,0 m 206

22 KerbDrain - a rajzok szegélykő folyóka - 2 in 1 KerbDrain 405 Folyókák és kiegészítők Kiegészítők Leírás Folyókához Súly Rendelési szám typ [kg] Kombi homloklap elejére és végére polimerbeton vastagság 50 mm KD 255 KD 405 KD 40 7, Homloklap csőcsonkkal DN 110 polimerbeton DN110 vastagság 50 mm KD 405 balos 5, jobbos 5, Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 207

23 KerbDrain 405 Folyókák és kiegészítők KerbDrain a szegélykő KerbDrain folyóka rajzok 2 in 1 Rajzok KerbDrain 405 ferde elem 1,0 m, H405/305, balos 10% KerbDrain 405 folyóka elem 0,5 m KerbDrain 405 ferde elem 1,0 m, H405/305, jobbos 10% KerbDrain 405 közbenső elem beömlő nyílásokkal 1,0 m, H305 KerbDrain 405 tisztító elem 0,5 m KerbDrain 405 közbenső elem 1,0 m, H305 Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 20

24 KerbDrain 405 a szegélykő rajzok folyóka - 2 in 1 KerbDrain 405 Folyókák és kiegészítők KerbDrain 405 buszmegálló ferde elem 1m, H460/405, balos KerbDrain 405 buszmegálló közbenső elem 0,5 m, H460 KerbDrain 405 buszmegálló ferde elem 1m, H460/405, jobbos ACO GULLY ACCESS 4930 ACO GULLY ACCESS 4930 ACO GULLY ACCESS 4930 KerbDrain bekötőakna 0,5 m csőcsatlakozás DN KerbDrain bekötőakna magas 0,5 m csőcsatlakozás DN

25 KerbDrain 40 Folyókák és kiegészítők Termék információk ACO termékjellemzők polimerbeton monolit konstrukció szürke színű tömítő horonnyal az illesztéseknél szegélykő és folyóka egyben MSZ EN 1433 névleges szélesség 100 mm terhelési osztály A 15 D 400 Folyókák fenékesés nélkül, 1000 és 500 mm , KD ) 36, Tisztító elem, 500 mm előformázott (kigyengített) függőleges DN110 kivezetés előformázott (kigyengített) oldalirányú DN110/160 kivezetés öntöttvas Powerlock fedél KD 40 A 36, cm ,5 m 0,5 m 1 m 1) Elem befolyónyílások nélkül Infobox 210

26 KerbDrain 40 Folyókák és kiegészítők Bekötőakna, 500 mm MSZ EN 1433 névleges szélesség 100 mm terhelési osztály D 400 polimerbeton víztömör csatlakozás a lefolyó rendszerhez DN160/200 öntöttvas fedél a tisztító elemeken Méretek Kivezetés Súly Rendelési szám [mm] [mm] [mm] [DN] [kg] Bekötőakna felsőrész , Rövid alsórész (rövid) , , Hosszú alsórész (hosszú) , , Szennyfogó (horganyzott) rövid 4, hosszú 6, Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 5 Folyóka rendszerelemei 1 Bekötőakna 2 vízelvezetéssel DN160 vagy KerbDrain elem 0,5 m 3 KerbDrain elem 1,0 m 1 4 Tisztító elem 5 Kombi homloklap 0,5 m 211

27 KerbDrain 40 Folyókák és kiegészítők Süllyesztett elemek - kocsibeállók és gyalogosátjárókhoz jobbos és balos ferde elemek süllyesztett közbenső rész nagy beömlő képességgel Ø 25 mm lyukak a drénaszfalthoz közbensőové elem 25 mm-rel az útburkolat felett 25 mm útburkolat felett Ferde süllyesztett, balos (1 darab) elem lejtése 10 % /375 KD 40 balos 63, Közbenső alacsony elem beömlő résszélesség Ø 40 mm) KD 40 közbenső 61, KD 40 közbenső lyukakkal 59, Ferde süllyesztett, jobbos (1 darab) elem lejtése 10 % /375 KD 40 jobbos 63, Beömlő nyílások Ø 40 mm 25 mm-rel az útburkolat felett 2,5 cm Ferde süllyesztett elem 10 % lejtéssel (1 darab) Rendszerelemek a szegélykő lesüllyesztéséhez 1 Ferde süllyesztett balos 1 darab, 10 % 2 Ferde süllyesztett jobbos 1 darab, 10 % 3 Közbenső elem 212

28 KerbDrain 40 Folyókák és kiegészítők Buszmegállók rendszerelemei jobbos és balos ferde elemek magasított közbenső elemek beömlő nyílásokkal közbenső elemek magassága 10 mm az útburkolat felett csúszásmentes felület Ferde süllyesztett buszmegálló elem, balos /535 KD 40 balos BS 3, Közbenső buszmegálló elem nagyobb beömlő résszélességgel KD 40 közbenső BS 44, Ferde süllyesztett buszmegálló elem, jobbos /535 KD 40 jobbos BS 3, Kiegészítők Leírás Folyókához Súly Rendelési szám [kg] Kombi homloklap elejére és végére polimerbeton vastagság 50 mm KD 305 KD 405 KD 40 7, Homloklap csőcsonkkal DN 160 polimerbeton DN 160 vastagság 50 mm KD 40 balos 6, jobbos 6, Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 213

29 KerbDrain 40 Folyókák és kiegészítők KerbDrain a szegélykő KerbDrain folyóka 40 - rajzok 2 in 1 Rajzok ACO 4926 KerbDrain 40 ferde elem 0,915m, H40/375, balos 10% KERB DRAIN KerbDrain 40 folyóka elem 0,5 m KerbDrain 40 ferde elem 0,915m, H40/375, jobbos 10% ACO KerbDrain 40 közbenső elem beömlő nyílásokkal 0,915m, H375 KerbDrain 40 tisztító elem 0,5 m KerbDrain 40 közbenső elem 0,915m, H375 Termékek rajzai DWG és PDF formátumban is letölthetők honlapunkról Online infobox 214

30 KerbDrain 40 a szegélykő rajzok folyóka - 2 in 1 KerbDrain 40 Folyókák és kiegészítők KerbDrain 40 buszmegálló ferde elem 1m, H535/40, balos KerbDrain 40 buszmegálló közbenső elem 0,5 m, H535 KerbDrain 40 buszmegálló ferde elem 1m, H535/40, jobbos ACO GULLY ACCESS 4930 ACO GULLY ACCESS 4930 ACO GULLY ACCESS 4930 KerbDrain bekötőakna 0,5 m csőcsatlakozás DN/OD KerbDrain bekötőakna magas 0,5 m csőcsatlakozás DN
