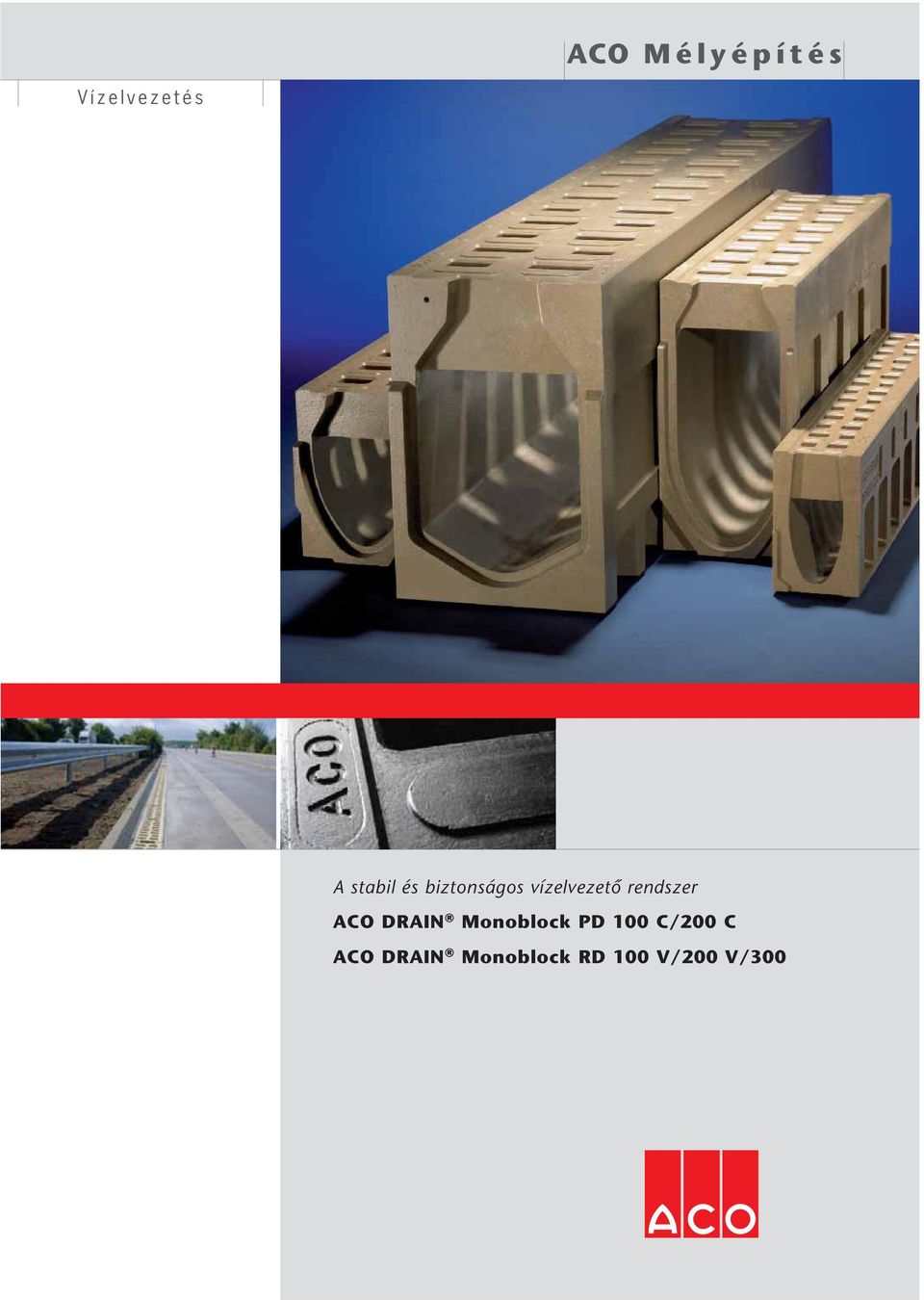

1 ACO Mélyépítés Vízelvezetés A stabil és biztonságos vízelvezető rendszer ACO DRAIN Monoblock PD 100 C/200 C ACO DRAIN Monoblock RD 100 V/200 V/300

2 ACO DRAIN Monoblock Az egybeöntött szerkezet előnyei Az ACO DRAIN Monoblock folyókák olyan egyedülálló termékek, amelyek nem hasonlíthatóak össze egyetlen versenytárséval sem. A modern gyártástechnológiának és a polimerbetonnak köszönhetôen lehetôség nyílt egy olyan folyóka gyártására, amely ragasztás nélkül, egyetlen darabból áll. A polimerbeton a legideálisabb anyag az egyrészes folyókák gyártására. A Monoblock elemek elônye: A polimerbeton szilárdsági értékeinek köszönhetôen jelentôsen könynyebb termékek gyárthatóak, mint a betonból készültek esetén. A kisebb súly könnyebben mozgatható, felgyorsítja a beépítést, amivel idôt és pénzt spórolhatunk meg. 2 Ez az egyedi kialakítás garantálja a legmagasabb szintû biztonságot és stabilitást a közlekedési területek víztelenítését illetôen, legyen szó hossz- vagy keresztirányú vízelvezetésrôl, akár az autópályák, akár a gyorsforgalmú utak mentén is. Az MSZ EN 1433 szerinti F900 terhelési osztályig teherbíró, így ideális alternatíva lehet a hagyományos megoldások helyett. Mivel egyetlen darabból áll, nem áll fenn a rácslopás veszélye sem, így nem balesetveszélyes. A nagy átfolyási keresztmetszet és az ún. V szelvény (csak az RD típusoknál) rendkívül gyors vízelvezetést eredményez. Könnyû beépítés az átlátható rendszerelemeknek köszönhetôen. A folyókák a polimerbetonra jellemzô natúr (beton burkolat esetén) és antracit (aszfalt burkolat esetén) színben is kaphatóak. Vízzáróság: A kezeletlen betonnal ellentétben a polimerbeton felületen nem tud beszivárogni a víz, ezáltal a termék vízzáró. A téli sózásnak tökéletesen ellenáll. Megfelel az MSZ EN 1433 szabvány legmagasabb követelményeinek, ezáltal a modern útépítés ideális terméke. Vegyszerekkel szembeni ellenállóság: A korszerû alapanyagoknak köszönhetôen a polimerbetonból készült termékek utólagos felületkezelés nélkül is ellenállóak az agresszív közegekkel szemben. ACO DRAIN Monoblock PD 200 C ACO DRAIN Monoblock RD 100 V

3 A rendszer előnyei Egybeöntött szerkezet -egyrészes, (ténylegesen egybeöntött, nem két részbôl összeragasztott) -egyszerû, átlátható rendszer -korróziómentes anyag -zajmentes -nagy szilárdságú A polimerbetonnak köszönhetôen a Monoblock folyókarendszer: -könnyû -idôtálló -nem korrodálódik -fagyálló -só- és vegyszerálló ACO DRAIN Monoblock RD 300 D beépítése ACO DRAIN Monoblock RD 300 az A3 Köln autópályán Rendszerelônyök: Monolitikus konstrukció! Megfelel az MSZ EN 1433 szabvány szerinti A15- F900 terhelési osztályoknak. A rácsok nem lophatók ki a folyókatestbôl. Egyszerû és átlátható! A rendszer csak néhány elemtípusból áll, ennek ellenére a legtöbb beépítési helyzetben megoldást kínál. Vízzáróság az MSZ EN 1433-nak megfelelôen! A gyárilag kialakított tömítô-hornyoknak köszönhetôen megfelel az európai szabványnak. A beépítés során adódó elônyök: Költséghatékony beépítés! A polimerbeton tulajdonságainak köszönhetôen a folyóka két oldalán csekély betonmennyiségre van csak szükség. Masszív egység! A folyóka a monolitikus kialakításnak köszönhetôen különösen nagy igénybevétel esetén is alkalmazható. A ragasztott rendszerekkel ellentétben nincs külön alsó és felsô rész, ami elmozdulhatna egymástól. Könnyû elemek! Az azonos felhasználási igényt kielégítô betonból készült folyókákkal ellentétben a Monoblock folyókarendszer jóval könnyebb. A beépítés során ezzel pénzt spórolhatunk meg és néhány olyan beépítést segítô gép alkalmazásától is eltekinthetünk, melyek a beton esetében szükségesek lennének. A használat során jelentkezô elônyök: A rácsok ellopása nem lehetséges, mert egybeöntött a folyókatesttel. A polimerbeton egybeöntött rendszer teljesen korróziómentes, ami esztétikailag is rendkívül elônyös. A folyókatestek a polimerbeton színben és antracit feketére színezve is rendelhetôk. Egyszerû tisztítás! Nagy- vagy közepes nyomású tisztítóval egyszerûen tisztíthatjuk a folyókát. Nagyterhelésû felületek és utak keresztirányú víztelenítésére a legalkalmasabb rendszer. 3 ACO DRAIN Monoblock RD 300 D repülôtéren beépítve ACO DRAIN Monoblock bekötôakna levehetô ráccsal

4 ACO DRAIN Monoblock RD 100 V/200 V Az RD100V és RD200V rendszer korszerû hossz- és keresztirányú vízelvezetési megoldást kínál autópályáknál, nagy forgalmú utaknál, logisztikai központoknál illetve repülôtereknél is. Ezeken a különbözô felhasználási területeken közös a nagy dinamikus igénybevétel. Ez jelenthet jármûvet naponta, vagy akár egy Forma 1-es pályán jelentkezô terheléssorozatot is. Az RD200V-RD300 megkapta az építési felügyeleti engedélyt a DIBT (Deutsches Institut für Bautechnik/ Német Építôipari Intézet)-tôl, hogy LAU (természetes vizeket veszélyeztetô folyadékok tárolására, átfejtésére stb. vonatkozó elôírások összesítése) típusú területekre is be lehessen építeni, tehát vegyipari üzemanyagkutak és telephelyek vízelvezetésére alkamas folyóka. Az RD100V engedélyeztetése pedig folyamatban van. ÚJ! ACO DRAIN Monoblock RD 100 V és RD 200 V ÚJ! ACO DRAIN Monoblock RD 100 V 4 ACO DRAIN Monoblock egy logisztikai központban Felhasználási területek: Autópályák és gyorsforgalmú utak keresztirányú víztelenítése Logisztikai központok, ipari területek víztelenítése Autópályák melletti pihenôhelyek, benzinkutak víztelenítése Repülôterek víztelenítése Versenypályák (Forma-1, Moto GP, stb.) víztelenítése Megújult V szelvényû keresztmetszettel. A maximális stabilitást a folyóka oldalának különleges kialakítása biztosítja. A maximális tartást és stabilitást valamint beépítésnél a felhajtóerô elleni védelmet a rögzítés/lehorgonyzás a folyóka oldalán és teljes felületén biztosítja. A rendszer 100 és 200 mm-es névleges méretben rendelhetô, így akár nagyobb esôzések esetén is megelôzhetô az autópályákon elôforduló ún. aquaplan (vízátfolyás) jelenség. Az RD200V rendszer 0.0 (33 ) és 20.0 (53 )-ás elemmagasságokban is rendelhetô. A rácsokat nem lehet ellopni a folyókákról. ACO DRAIN Monoblock RD 200 V ACO DRAIN Monoblock RD 200 V az A1 autópálya vonalmenti vízelvezetésére Megoldás a versenypályákon pl.:shanghai ACO DRAIN Monoblock RD az A1 autópálya keresztirányú vízelvezetésére

5 Az RD 100 V/200 V rendszer áttekintése 0,5m-es elem tisztítónyílással, sarok-, T- vagy keresztcsatlakozási lehetôséggel Homloklap folyóka elejére és végére Folyókatest Homloklap gumitömítéses kivezetéssel Kétrészes bekötôakna DN1 vagy DN200 kivezetéssel Opcionális oldalsó vízelvezetô nyílások drain aszfalt esetén Folyókaelem Technikai adatok az RD 100 V/200V folyókákra vonatkozóan Jellemzés hossz szélesség magasság Súly kg Befolyási keresztm. 2 /m 5 RD 100V folyóka D400/F900 Folyóka tisztítónyílással DN100 DN ,5 27,5 52,5 52, ,5 31, Folyókatest: Monoblock RD 100 V, 1,0 m RD 200V folyóka 0.0/20.0 D400/ F900 Folyóka tisztítónyílással * DN1 ** DN /53 33/53 36,5 36,5 88/110 48/65 26,5 26, Folyókatest: Monoblock RD 200 V, 1,0 m * - teljes magassága: 33+36,5=69,5 ** - teljes magassága: 53+36,5=89,5

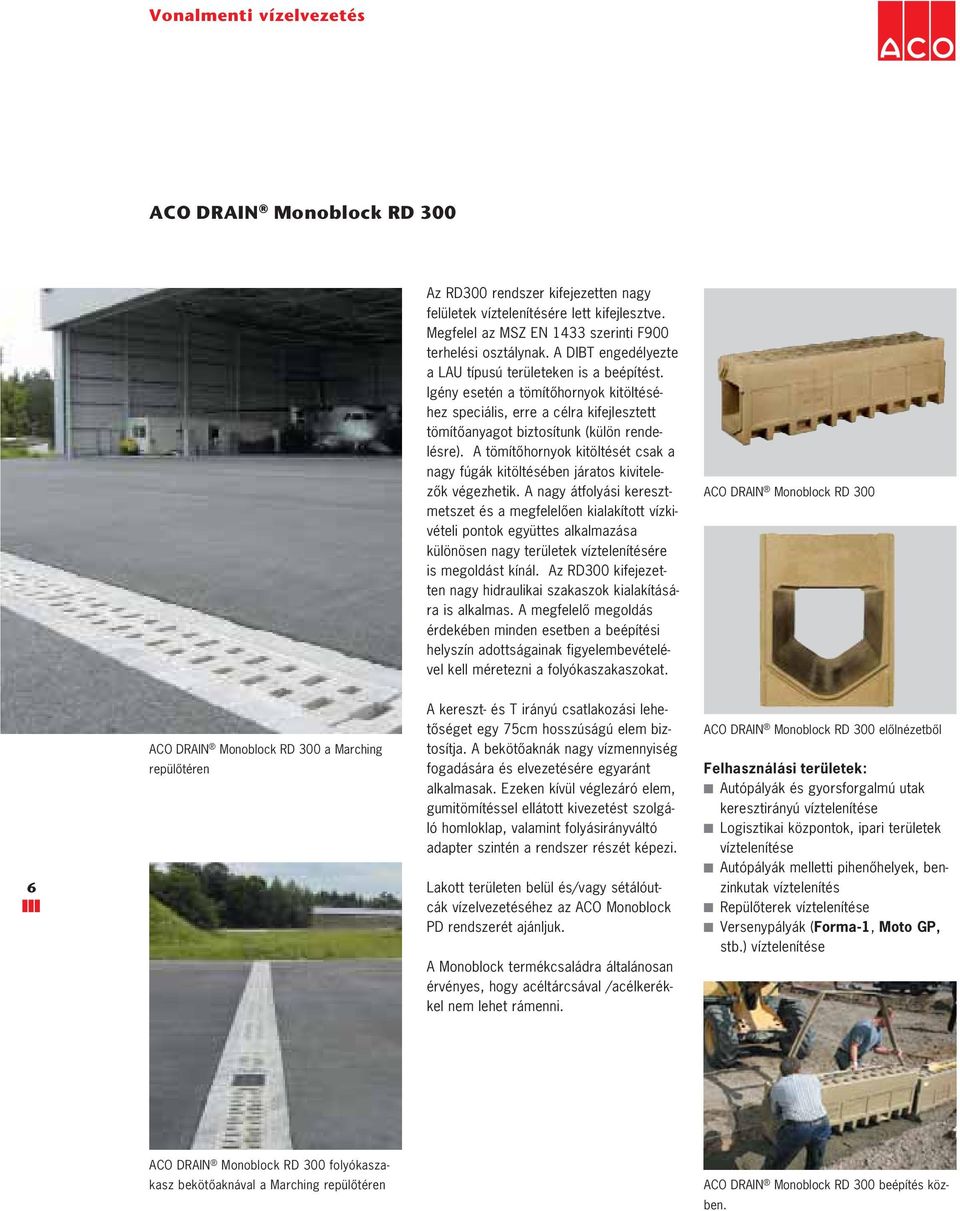

6 ACO DRAIN Monoblock RD 300 Az RD300 rendszer kifejezetten nagy felületek víztelenítésére lett kifejlesztve. Megfelel az MSZ EN 1433 szerinti F900 terhelési osztálynak. A DIBT engedélyezte a LAU típusú területeken is a beépítést. Igény esetén a tömítôhornyok kitöltéséhez speciális, erre a célra kifejlesztett tömítôanyagot biztosítunk (külön rendelésre). A tömítôhornyok kitöltését csak a nagy fúgák kitöltésében járatos kivitelezôk végezhetik. A nagy átfolyási keresztmetszet és a megfelelôen kialakított vízkivételi pontok együttes alkalmazása különösen nagy területek víztelenítésére is megoldást kínál. Az RD300 kifejezetten nagy hidraulikai szakaszok kialakítására is alkalmas. A megfelelô megoldás érdekében minden esetben a beépítési helyszín adottságainak figyelembevételével kell méretezni a folyókaszakaszokat. ACO DRAIN Monoblock RD ACO DRAIN Monoblock RD 300 a Marching repülôtéren A kereszt- és T irányú csatlakozási lehetôséget egy 75 hosszúságú elem biztosítja. A bekötôaknák nagy vízmennyiség fogadására és elvezetésére egyaránt alkalmasak. Ezeken kívül véglezáró elem, gumitömítéssel ellátott kivezetést szolgáló homloklap, valamint folyásirányváltó adapter szintén a rendszer részét képezi. Lakott területen belül és/vagy sétálóutcák vízelvezetéséhez az ACO Monoblock PD rendszerét ajánljuk. A Monoblock termékcsaládra általánosan érvényes, hogy acéltárcsával /acélkerékkel nem lehet rámenni. ACO DRAIN Monoblock RD 300 elôlnézetbôl Felhasználási területek: Autópályák és gyorsforgalmú utak keresztirányú víztelenítése Logisztikai központok, ipari területek víztelenítése Autópályák melletti pihenôhelyek, benzinkutak víztelenítés Repülôterek víztelenítése Versenypályák (Forma-1, Moto GP, stb.) víztelenítése ACO DRAIN Monoblock RD 300 folyókaszakasz bekötôaknával a Marching repülôtéren ACO DRAIN Monoblock RD 300 beépítés közben.

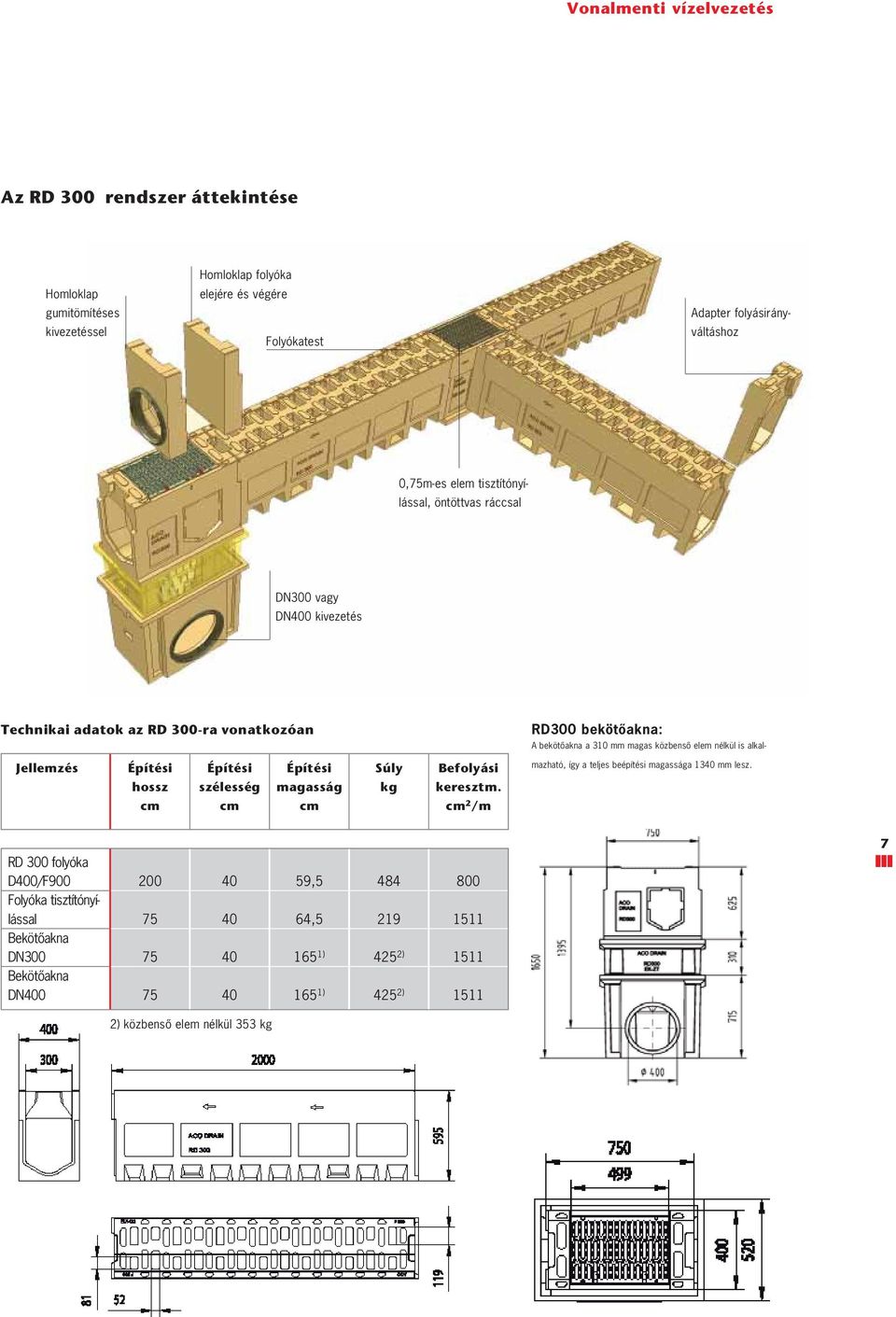

7 Az RD 300 rendszer áttekintése Homloklap gumitömítéses kivezetéssel Homloklap folyóka elejére és végére Folyókatest Adapter folyásirányváltáshoz 0,75m-es elem tisztítónyílással, öntöttvas ráccsal DN300 vagy DN400 kivezetés Technikai adatok az RD 300-ra vonatkozóan RD300 bekötôakna: A bekötôakna a 310 mm magas közbensô elem nélkül is alkal- Jellemzés hossz szélesség magasság Súly kg Befolyási keresztm. 2 /m mazható, így a teljes beépítési magassága 1340 mm lesz. 7 RD 300 folyóka D400/F900 Folyóka tisztítónyílással DN300 DN ,5 64, ) 165 1) ) 425 2) ) közbensô elem nélkül 353 kg

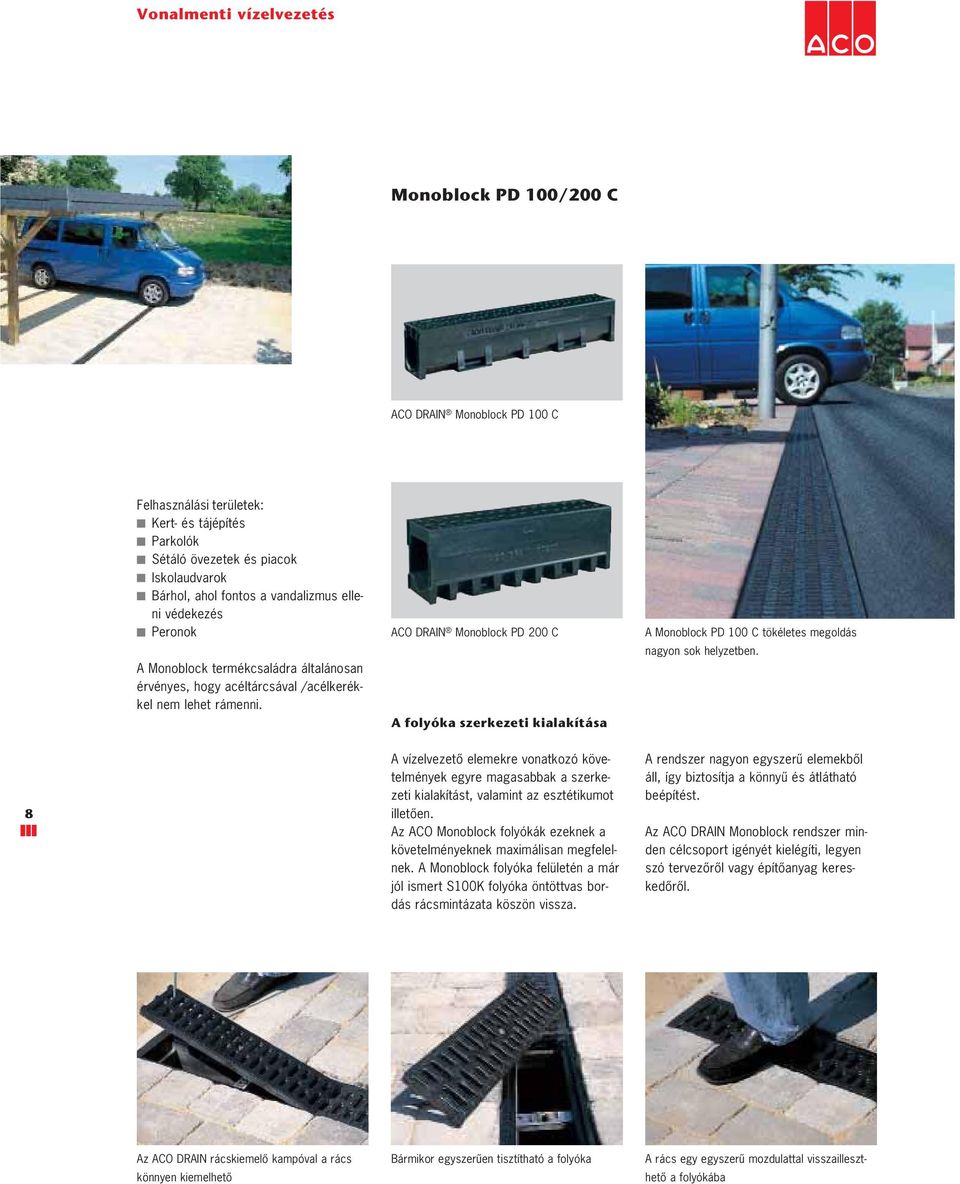

8 Monoblock PD 100/200 C ACO DRAIN Monoblock PD 100 C Felhasználási területek: Kert- és tájépítés Parkolók Sétáló övezetek és piacok Iskolaudvarok Bárhol, ahol fontos a vandalizmus elleni védekezés Peronok A Monoblock termékcsaládra általánosan érvényes, hogy acéltárcsával /acélkerékkel nem lehet rámenni. ACO DRAIN Monoblock PD 200 C A folyóka szerkezeti kialakítása A Monoblock PD 100 C tökéletes megoldás nagyon sok helyzetben. 8 A vízelvezetô elemekre vonatkozó követelmények egyre magasabbak a szerkezeti kialakítást, valamint az esztétikumot illetôen. Az ACO Monoblock folyókák ezeknek a követelményeknek maximálisan megfelelnek. A Monoblock folyóka felületén a már jól ismert S100K folyóka öntöttvas bordás rácsmintázata köszön vissza. A rendszer nagyon egyszerû elemekbôl áll, így biztosítja a könnyû és átlátható beépítést. Az ACO DRAIN Monoblock rendszer minden célcsoport igényét kielégíti, legyen szó tervezôrôl vagy építôanyag kereskedôrôl. Az ACO DRAIN rácskiemelô kampóval a rács könnyen kiemelhetô Bármikor egyszerûen tisztítható a folyóka A rács egy egyszerû mozdulattal visszailleszthetô a folyókába

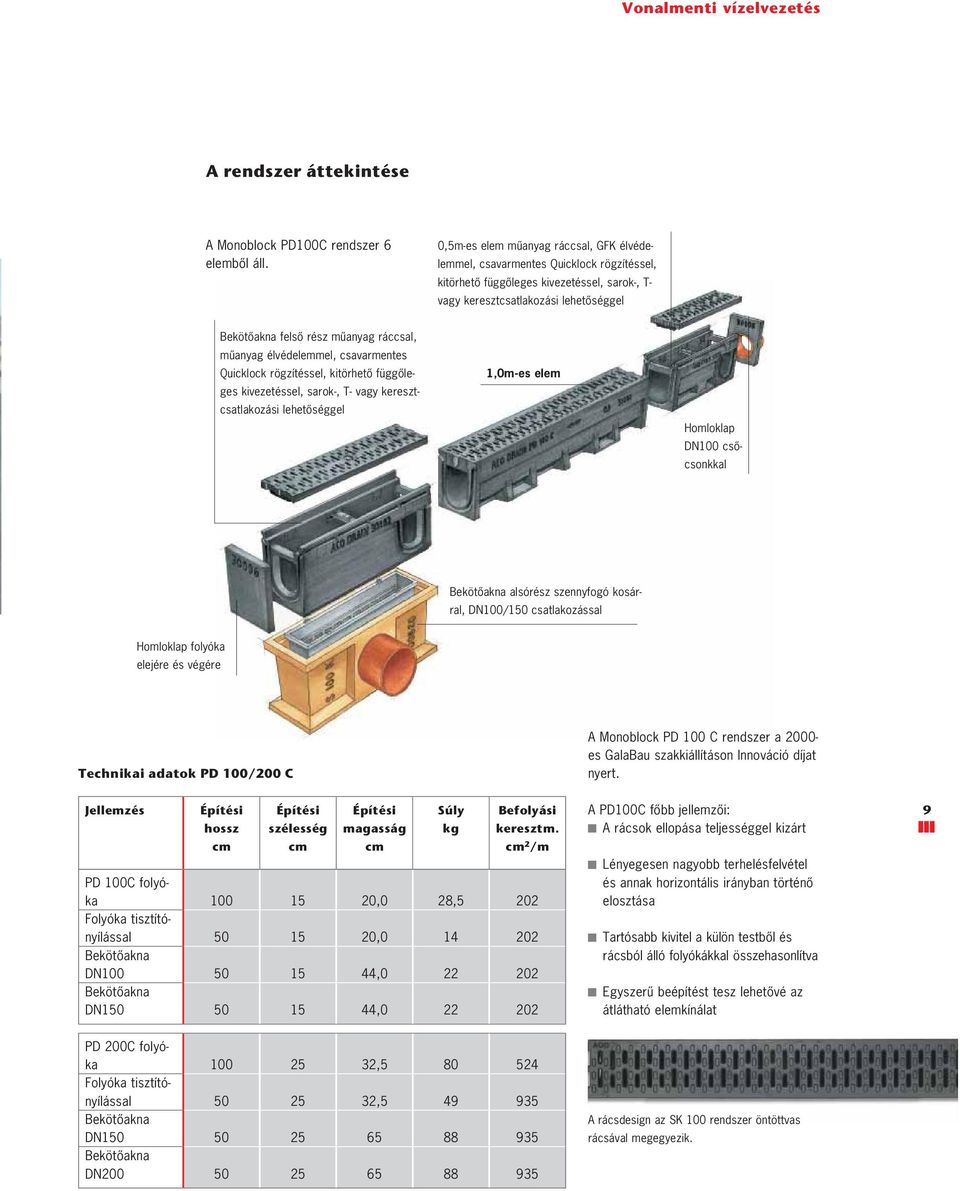

9 A rendszer áttekintése A Monoblock PD100C rendszer 6 elembôl áll. 0,5m-es elem mûanyag ráccsal, GFK élvédelemmel, csavarmentes Quicklock rögzítéssel, kitörhetô függôleges kivezetéssel, sarok-, T- vagy keresztcsatlakozási lehetôséggel felsô rész mûanyag ráccsal, mûanyag élvédelemmel, csavarmentes Quicklock rögzítéssel, kitörhetô függôleges kivezetéssel, sarok-, T- vagy keresztcsatlakozási lehetôséggel 1,0m-es elem Homloklap DN100 csôcsonkkal alsórész szennyfogó kosárral, DN100/1 csatlakozással Homloklap folyóka elejére és végére Technikai adatok PD 100/200 C A Monoblock PD 100 C rendszer a es GalaBau szakkiállításon Innováció díjat nyert. Jellemzés PD 100C folyóka Folyóka tisztítónyílással DN100 DN1 hossz 100 szélesség magasság 20,0 20,0 44,0 44,0 Súly kg 28, Befolyási keresztm. 2 /m A PD100C fôbb jellemzôi: A rácsok ellopása teljességgel kizárt Lényegesen nagyobb terhelésfelvétel és annak horizontális irányban történô elosztása Tartósabb kivitel a külön testbôl és rácsból álló folyókákkal összehasonlítva Egyszerû beépítést tesz lehetôvé az átlátható elemkínálat 9 PD 200C folyóka Folyóka tisztítónyílással DN1 DN ,5 32, A rácsdesign az SK 100 rendszer öntöttvas rácsával megegyezik.

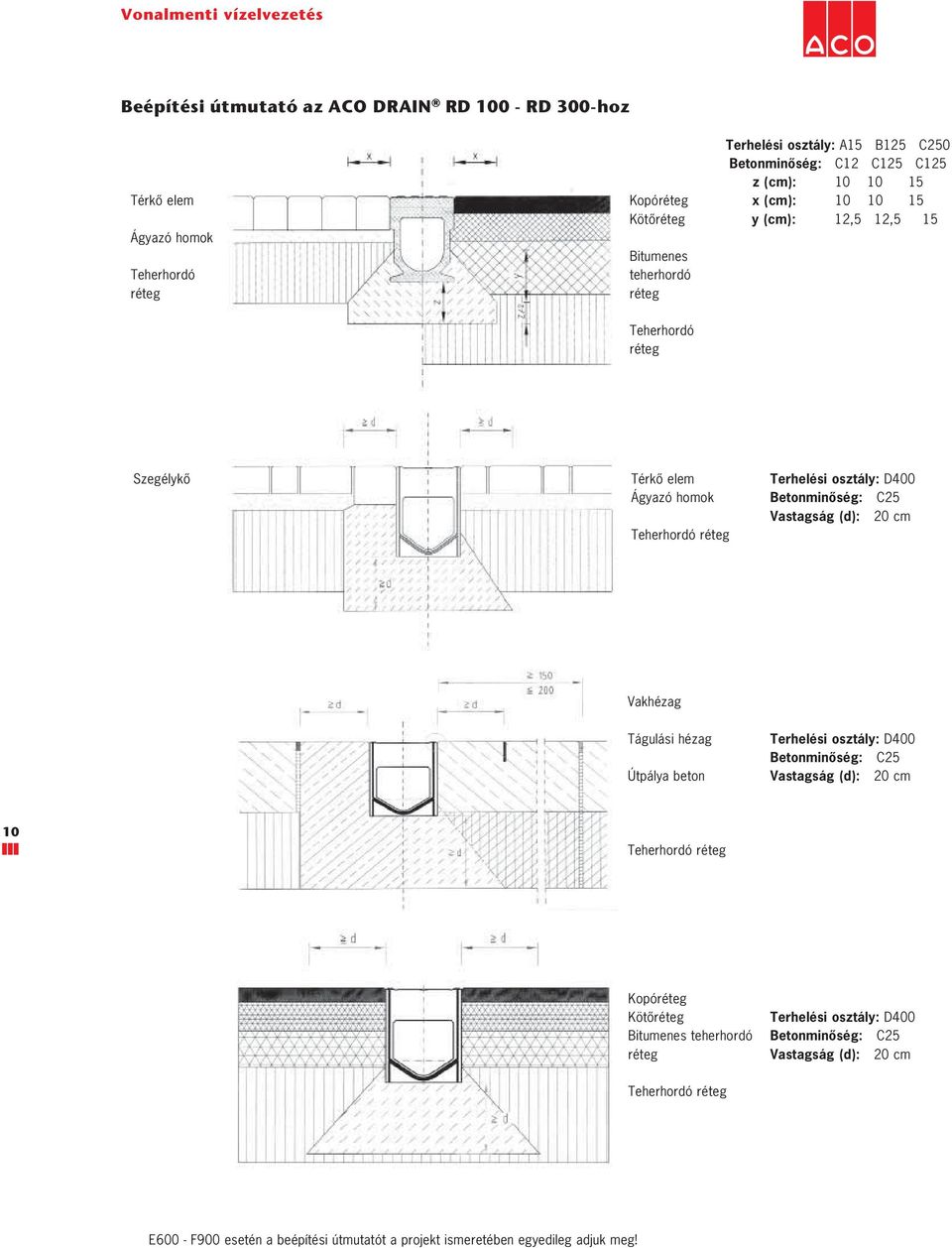

10 Beépítési útmutató az ACO DRAIN RD RD 300-hoz Térkô elem Ágyazó homok Teherhordó réteg Kopóréteg Kötôréteg Bitumenes teherhordó réteg Terhelési osztály: A15 B125 C2 Betonminôség: C12 C125 C125 z (): x (): y (): 12,5 12,5 15 Teherhordó réteg Szegélykô Térkô elem Ágyazó homok Teherhordó réteg Terhelési osztály: D400 Betonminôség: C25 Vastagság (d): 20 Vakhézag Tágulási hézag Útpálya beton Terhelési osztály: D400 Betonminôség: C25 Vastagság (d): Teherhordó réteg Kopóréteg Kötôréteg Bitumenes teherhordó réteg Terhelési osztály: D400 Betonminôség: C25 Vastagság (d): 20 Teherhordó réteg E600 - F900 esetén a beépítési útmutatót a projekt ismeretében egyedileg adjuk meg!

11 11

12 ACO mélyépítés termékkínálat Lakossági folyókák Udvari összefolyók Lábtörlô rendszerek Gyeprácsok Professzionális folyókák Sport folyóka- és szegélyrendszer Szivárgó és szikkasztó rendszerek Hídösszefolyók Aknafedlapok és víznyelôk Faveremrácsok ACO Magyarország Építőelemeket Forgalmazó Bt Budapest Jászberényi út Tel.: +(36-1) Fax: +(36-1) Honlap: ACO Mélyépítés / D ACO csoport. Erős családra építhet.
