Geberit Sanbloc. A Geberit Sanbloc szerelõelemek minden építési környezetben optimális megoldást jelentenek.
|
|
- Ödön Tóth
- 8 évvel ezelőtt
- Látták:
Átírás
1 A Geberit Sanbloc szerelõelemek minden építési környezetben optimális megoldást jelentenek. Hagyományos falazás vagy szárazépítés? Falsík elõtti szerelés vagy falbaépítés? Minden feladat egyszerûen kompromisszumok nélkül megoldható úgy, hogy a végeredmény a tûzvédelmi és zajvédelmi elõírásoknak is a legmagasabb szinten megfeleljen. A WC szerelõelemekben található Geberit UP falsík alatti öblítõtartály kiforrott technikai megoldásai biztosítják az egyszerû szerelhetõséget és biztos mûködést, minõsége pedig garantálja a hosszú élettartamot. A Geberit ezen termékékéhez 6 év Kibõvített Geberit Garanciát és 25 év Alkatrészellátási Garanciát nyújt. Geberit Sanbloc
2 max.5mm max.5mm Geberit Sanbloc A Sanbloc rendszer jellemzõi 1. Rendszerismertetés 1.1 Mûködési jellemzõk A Geberit Sanbloc univerzális önhordó szerelõelemek alkalmazhatók hagyományos falazásnál és szárazépítésnél, falsík elõtti vagy falba történõ beépítés esetén. Széles választékuk biztosítja a fali WC-k, mosdók, vizeldék, bidék, illetve kapaszkodók és tartófogantyúk gyors szerelhetõségét. Az elõszerelt berendezési tárgy csatlakozások és rögzítési pontok mellett optimális zajvédelmet biztosítanak, továbbá közvetlenül befalazhatóak, burkolhatóak. Sanbloc - Rendszerismertetés Falsík elõtti szerelés, kifalazással Beépítés befalazással Falsík elõtti szerelés könnyûszerkezetes vagy hagyományos falrendszerek esetén Beépítés könnyûszerkezetes falba Sanbloc szerelési rendszerek alkalmazási területei 4.108
3 A Sanbloc rendszer jellemzõi 1.2 Alkalmazási területek Hagyományos falazás Hagyományos falazásnál a Geberit Sanbloc szerelõelemek beépíthetõek falsík elõtti szereléssel tégla vagy betonfal elé, vagy a falba, befalazással Szárazépítés Szárazépítés esetén a Geberit Sanbloc szerelõelemeket falsík elõtti szereléssel tégla, beton, vagy könnyûszerkezetes fal elé, illetve fa-vagy fémvázas szerelõfalba (DIN szerint) kell beépíteni. 1.3 Elõnyök A Geberit Sanbloc szerelõelemek minden alkalmazási területen megoldást nyújtanak (hagyományos vagy szárazépítési mód esetén, falba vagy falsík elõtti szerelésnél). Különféle szerelési módok esetén ugyanazon termék alkalmazásával csökkenthetõk a rendelési-, adatkezelési-, logisztikai- és raktározási költségek. Nincs jótállási kockázat, mivel az univerzális szerelõelemek alkalmazásával az elõírások és követelmények betartása egyszerûen biztosítható. A Mepla csõrendszer és a Sanbloc szerelõelemek optimális alkalmazásával illetve a szerelõelemek tartozékaként szállított univerzális falikorong felhasználásával a költségek csökkenthetõek és egy vízcsatlakozás kiépítése megspórolható. Meggyõzõ érvek a végfelhasználók számára a falsík mögötti öblítõtartályok mellett: 6 év garancia és 25 év folyamatos alkatrészellátás, a nyomólapok változatos anyag és formaválasztéka. 1.4 Sanbloc - a valódi megoldás különleges beépítési követelmények esetén Statika A stabil, önhordó szerelõelemek garantálják a statikai biztonságot. A DIN 1385-tel (bûzzárral ellátott WC csészék) (DIN 1385 "Klosettbecken mit angeformten Geruchverschluss") összhangban lévõ német építési és vizsgálati alapelvek fejezetének megfelelõen (Bauund Prüfgrundsätze nach Abschnitt 6.2.4) a Sanbloc WC és bidé szerelõelemeit 4000 N (400 kg) statikus terheléssel tesztelik. Továbbá a mosdók és vizeldék szerelõelemeit 1500 N (150 kg) statikus terhelésnek vetik alá. Sanbloc - Rendszerismertetés Akusztikai követelmények A Geberit Sanbloc szerelõelem megfelel a DIN 4109 (Zajvédelem a magasépítésben) (DIN 4109 "Schallschutz im Hochbau) illetve a fokozott zajvédelmi elõírások által támasztott követelményeknek Tûzvédelem Az FS90 szerelõelemek - F90 tûzállósági osztály - megfelelnek a DIN 4102 / 11 szerinti követelményeknek. A szerelõelemek ellenõrzése a német építési szabályzatban kötelezõen elõírt normák szerint történik. Alkalmazhatósági tanúsítvány (statikai tanúsítvánnyal): Német Általános Építésfelügyeleti Tanúsítvány (Allgemeines Bauaufsichtliches Prüfzeugnis), ABP-Nr. P-HFM , Instiut für Holzforschung, München
4 Speciális építési követelmények Sanbloc - Rendszerismertetés Geberit Sanbloc FS 90 szerelõelem. Univerzális beépíthetõség akna -vagy válaszfalakba, hagyományos vagy szárazépítéssel. Az ábra a hagyományos építési módot mutatja. 1 Geberit Mepla 2 Geberit db20 3 Aknafal. Falazás 11,5 cm. Nem teherhordó, F 90-A tûzállósági osztályú falak, DIN 4102 T.4 szerint. 4 Habarccsal kitöltött szerelõcsatorna. 5 Geberit Sanbloc FS 90 szerelõelem, F 90 tûzállósági osztály. 6 Aljzatbeton 4.110
5 Speciális építési követelmények Geberit Sanbloc FS 90 szerelõelem. Univerzális beépíthetõség akna -vagy válaszfalakba, hagyományos vagy szárazépítéssel. Az ábra a száraz építési módot mutatja. Sanbloc - Rendszerismertetés 1 Geberit Mepla 2 Geberit db20 3 F 90-A tûzállósági osztályú aknafal és burkolatok: Knauf W628 Nr. 3069/0446 tanúsítvány szerint Knauf W629 Nr. 3058/2381 tanúsítvány szerint Knauf W251 Nr. 2.41/20842 tanúsítvány szerint Rigips Ridurit Nr. 3236/2050 tanúsítvány szerint 4 UA erõsített kivitelû profilok 5 Geberit Sanbloc FS 90 szerelõelem, F 90 tûzállósági osztály. 6 Aljzatbeton 4.111
6 Mûszaki jellemzõk 1.5 Mûszaki adatok Kémiai jellemzõk A Geberit Sanbloc szerelõelemek ellenállóak a megszokott, az építés valamint a késõbbi használat során alkalmazott anyagokkal szemben. A víz illetve nedves tisztító szerek, habarcs, csempe- és tapétaragasztók alkalmazása nem okoz károsodást a szerelõelemben Alapanyag A Geberit Sanbloc szerelõelem egy kompakt szerkezeti egység. A szerelõelem anyaga fehér színû ásványi pórusbeton. Az ásványi pórusbeton a beépített elemeket, és a környezõ építõanyagokat illetve szerkezeti elemeket nem károsítja. A pórusbeton nem éghetõ, és az A1 építõanyag osztályba tartozik. Tûz esetén nem keletkezik káros anyag. Beépített elemek: Nyomáspróbával ellenõrzött Geberit Mepla ivóvízvezetékek, Mepla fittingekkel Geberit HDPE lefolyóvezetékek Fém keretszerkezet: festett acéllemez. Lábtámaszok, szerelõkeretek, rögzítõ profilok, zajgátló lemezek: horganyzott acél. Sanbloc - Rendszerismertetés 4.112
7 Falszerkezettel szemben támasztott követelmények 2. Tervezési alapelvek 2.1 Hagyományos falazás A Geberit Sanbloc univerzális önhordó szerelõelemek hagyományos falszerkezet esetén falsík elõtti szerelésre és falba történõ beépítésre is alkalmasak. Az akusztikai követelmények tekintetében mind az alaprajz kialakításánál, mind a kivitelezés során a DIN 4109-es szabványt kell figyelembe venni. A zajleválasztó lemez alkalmazásával elkerülhetõ a lefolyóvezeték kifalazásakor létrejövõ hanghidak kialakulása. A falszerkezetre vonatkozó követelmények A fal lehet falazott tégla vagy beton. A fal méretezése és kivitelezése feleljen meg a DIN "Falazás, méretezés és kivitelezés" (DIN "Mauerwerk, Berechnung und Ausführung") valamint a DIN 1045 "Beton és acélbeton, méretezés és kivitelezés" (DIN 1045 "Beton und Stahlbeton, Bemessung und Ausführung") szerinti követelményeknek. 2.2 Szárazépítés A Geberit Sanbloc univerzális önhordó szerelõelemek falsík elõtti szerelés esetén hagyományos tégla vagy betonfal, illetve vázszerkezetû fala elé építhetõek, továbbá alkalmasak fa vagy fém vázszerkezetû falakba történõ beépítésre. A falszerkezetekre vonatkozó követelméynek - falsík elõtti szerelés Azon tégla vagy betonfalaknak, melyek elé a Geberit Sanbloc szerelõelemek beépítésre kerülnek, olyan stabilnak teherhordónak kell lenniük, hogy a szerelõelemek által a falszerkezetre átadott erõket fel tudják venni. Geberit Sanbloc szerelõelem falsík elõtti szerelésénél vázszerkezetû fal esetén a DIN szabványt kell figyelembe venni. A rögzítési pontok közelében a könnyûszerkezetes falat utólagosan meg kell erõsíteni (Könnyûszerkezetes falak kivitelezését lásd "Szerelõelem beépítése könnyûszerkezetes fal elé" oldal). A falszerkezetre vonatkozó követelmények - beépítés vázszerkezetû falba A könnyûszerkezetes falakat DIN "Gipszkarton fémvázas szerelõfalak" (DIN "Montagewände aus Gipskartonplatten (Ausführung von Metallständerwänden)") szerint kell kivitelezni. Favázas szerelõfal esetében a DIN 4103/4-et (Nem teherhordó belsõ válaszfalak, faszerkezetû alépítmények) (DIN 4103 Teil 4 "Nichtragende innere Trennwände (Unterkonstruktion in Holzbauart) kell figyelembe venni. Sanbloc - Tervezési alapelvek Falsík elõtti szerelési mód befalazással Falsík elõtti szerelés szárazépítésnél; hagyományos - vagy szárazfalazat esetén 4.113

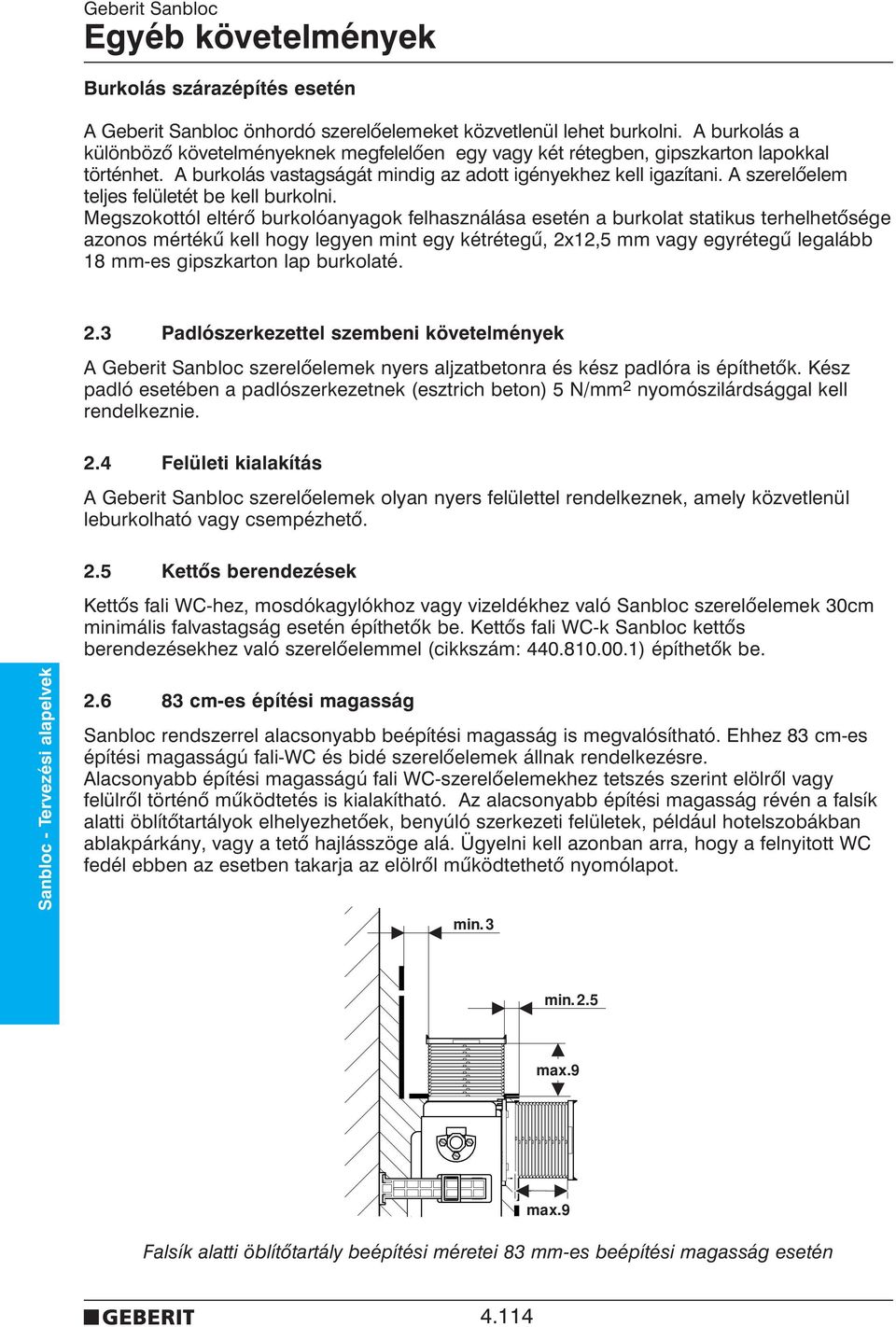

8 Egyéb követelmények Burkolás szárazépítés esetén A Geberit Sanbloc önhordó szerelõelemeket közvetlenül lehet burkolni. A burkolás a különbözõ követelményeknek megfelelõen egy vagy két rétegben, gipszkarton lapokkal történhet. A burkolás vastagságát mindig az adott igényekhez kell igazítani. A szerelõelem teljes felületét be kell burkolni. Megszokottól eltérõ burkolóanyagok felhasználása esetén a burkolat statikus terhelhetõsége azonos mértékû kell hogy legyen mint egy kétrétegû, 2x12,5 mm vagy egyrétegû legalább 18 mm-es gipszkarton lap burkolaté. 2.3 Padlószerkezettel szembeni követelmények A Geberit Sanbloc szerelõelemek nyers aljzatbetonra és kész padlóra is építhetõk. Kész padló esetében a padlószerkezetnek (esztrich beton) 5 N/mm 2 nyomószilárdsággal kell rendelkeznie. 2.4 Felületi kialakítás A Geberit Sanbloc szerelõelemek olyan nyers felülettel rendelkeznek, amely közvetlenül leburkolható vagy csempézhetõ. 2.5 Kettõs berendezések Kettõs fali WC-hez, mosdókagylókhoz vagy vizeldékhez való Sanbloc szerelõelemek 30cm minimális falvastagság esetén építhetõk be. Kettõs fali WC-k Sanbloc kettõs berendezésekhez való szerelõelemmel (cikkszám: ) építhetõk be. Sanbloc - Tervezési alapelvek cm-es építési magasság Sanbloc rendszerrel alacsonyabb beépítési magasság is megvalósítható. Ehhez 83 cm-es építési magasságú fali-wc és bidé szerelõelemek állnak rendelkezésre. Alacsonyabb építési magasságú fali WC-szerelõelemekhez tetszés szerint elölrõl vagy felülrõl történõ mûködtetés is kialakítható. Az alacsonyabb építési magasság révén a falsík alatti öblítõtartályok elhelyezhetõek, benyúló szerkezeti felületek, például hotelszobákban ablakpárkány, vagy a tetõ hajlásszöge alá. Ügyelni kell azonban arra, hogy a felnyitott WC fedél ebben az esetben takarja az elölrõl mûködtethetõ nyomólapot. min.3 min. 2.5 max. 9 max. 9 Falsík alatti öblítõtartály beépítési méretei 83 mm-es beépítési magasság esetén 4.114
9 Akadálymentesítés 2.7 Akadálymentesítés (BF) A Geberit Sanbloc az idõsebb korosztály illetve a mozgáskorlátozottak számára olyan szerelõelemeket kínál, melyek megfelelnek a különleges mechanikai követelményeknek és nagyobb mozgásteret biztosítanak Geberit Sanbloc szerelõelem fali WC-hez A Geberit azon fali WC-k számára, melyeknek kilógása nagyobb mint 60 cm, egy speciális Sanbloc szerelõelemet ajánl, falsík mögötti öblítõtartállyal, elölrõl történõ mûködtetéssel (cikkszám: ). A fali WC szerelési magassága a szerelõelemen, cm között állítható Geberit Sanbloc szerelõelem mosdóhoz, falba épített szifonnal A (mosdóra szerelt álló csaptelephez) és a (fali csaptelephez) szerelõelemek falba épített szifonnal vannak szerelve. Ez a kialakítás lehetõvé teszi a mozgáskorlátozottak számára, hogy tolószékükkel akadály nélkül használják a mosdót Geberit Sanbloc szerelõkészlet kapaszkodókhoz A cikkszámú szerelõelem a kapaszkodók és tartófogantyúk biztonságos rögzítésére alkalmas könnyûszerkezetes falak és falsík elõtti szerelés esetén. Az ismert gyártók modelljei kompatibilisek a Geberit Sanbloc rendszerrel. Sanbloc - Tervezési alapelvek Szerelõelem Paracelsus mosdóhoz, közös vázszerkezetbe szerelt kapaszkodókkal és tartókkal Sanbloc szerelõkészlet kapaszkodókhoz, falsík elõtti szerelés 4.115
10 Szerelõelemek beépítési magassága Beépítési magasság A szerelõelem típusa 83 cm 110 cm 114 cm 122 cm a Fali WC falsík mögötti öblítõtartállyal Fali WC mozgáskorlátozottak számára alkalmas kivitelben (BF), falsík mögötti öblítõtartállyal - - Sanbloc - Tervezési alapelvek Fali WC falsík mögötti öblítõtartállyal, Artline nyomólappal Mosdó Mosdó mozgáskorlátozottak számára alkalmas kivitelben (BF) falba épített szifonnal
11 Szerelõelemek beépítési magassága Beépítési magasság A szerelõelem típusa 83 cm 110 cm 114 cm 122 cm Kiöntõ * Vizelde - - Bidé Sanbloc - Tervezési alapelvek Kapaszkodó mozgáskorlátozottak számára alkalmas kivitelben * Beépítési magasság: 137 cm
12 Sanbloc - Rendszerismertetés 4.118

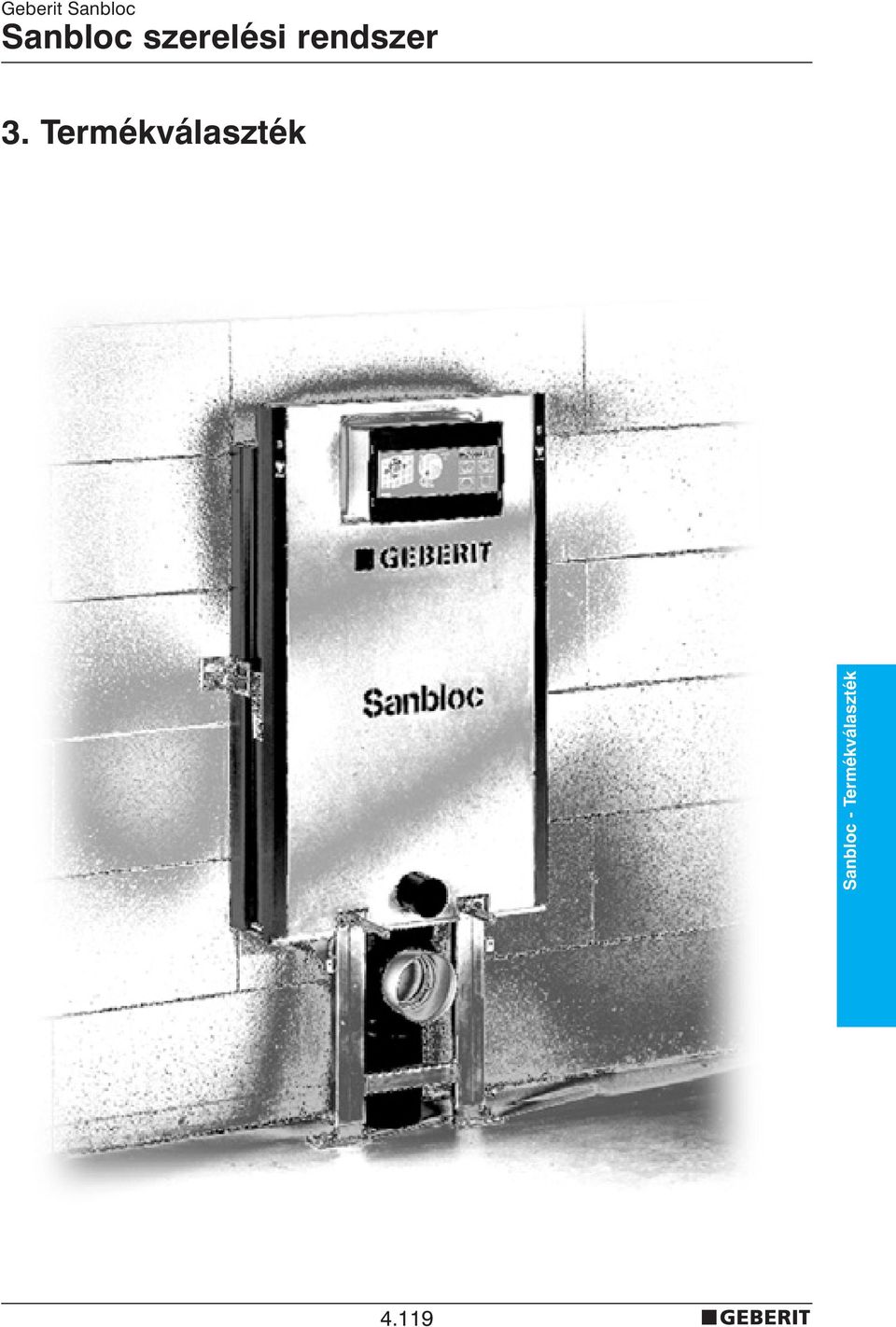

13 Sanbloc szerelési rendszer 3. Termékválaszték Sanbloc - Termékválaszték 4.119
14 WC szerelõelem elölrõl mûködtetve cikkszám Sanbloc - Termékválaszték Sanbloc WC szerelõelem UP300 öblítõtartállyal fali WC részére, univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, elölrõl történõ mûködtetéssel, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból, mûködtetõ nyomólap nélkül, építési magasság: 110 cm Falsík alatti öblítõtartály, 2 mennyiségû öblítési rendszerrel Nagy vízmennyiség: 6 vagy 7,5 l, gyári beállítás 6 l Kis vízmennyiség: 3 vagy 4 l, gyári beállítás 3 l - elõszerelt, páralecsapódás ellen szigetelt UP300 öblítõtartály - univerzális 1/2 -os csatlakozás, külsõ menettel, integrált sarokszelep - építési törmelék elleni öblítõtartály-védelem - hangcsillapított lefolyórögzítés - kerámiarögzítés M12, távolsági méret 18 vagy 23 cm - 90/110 mm-es PE fali WC ív - mandzsettagarnitúra 90 mm A csatlakoztatható nyomólapok típusai: Rumba ( ), Mambo ( ), Tango ( ), Samba ( ), Bolero ( ) Twist ( ) Tartozékok: Mûködtetõ nyomólapok: lásd oldalon Távmûködtetõk: lásd oldalon 4.120
15 WC szerelõelem elölrõl mûködtetve cikkszám R 1 /2 18/ max Sanbloc WC szerelõelem UP300 öblítõtartállyal fali WC részére, mozgáskorlátozattak számára alkalmas kivitel, univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, elölrõl történõ mûködtetéssel, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból, mûködtetõ nyomólap nélkül, fali WC szerelési magasságának fokozatmentes állítási lehetõsége cm között, építési magasság: 110 cm Falsík alatti öblítõtartály, 2 mennyiségû öblítési rendszerrel Nagy vízmennyiség: 6 vagy 7,5 l, gyári beállítás 6 l Kis vízmennyiség: 3 vagy 4 l, gyári beállítás 3 l - elõszerelt, páralecsapódás ellen szigetelt UP300 öblítõtartály - univerzális 1/2 -os csatlakozás, külsõ menettel, integrált sarokszelep - építési törmelék elleni öblítõtartály-védelem - hangcsillapított lefolyórögzítés - kerámiarögzítés M12, távolsági méret 18 vagy 23 cm - 90/110 mm-es PE fali WC ív - mandzsettagarnitúra 90 mm A csatlakoztatható nyomólapok típusai: Rumba ( ), Mambo ( ), Tango ( ), Samba ( ), Bolero( ) Twist ( ) Sanbloc - Termékválaszték 9 0 Tartozékok: Mûködtetõ nyomólapok: lásd oldalon Távmûködtetõk: lásd oldalon 4.121
16 WC szerelõelem felülrõl mûködtetve cikkszám Sanbloc - Termékválaszték Sanbloc WC szerelõelem fali WC részére, univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, felülrõl történõ mûködtetéssel, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból mûködtetõ nyomólap nélkül építési magasság: 83 cm Falsík alatti öblítõtartály, 2 mennyiségû öblítési rendszerrel Nagy vízmennyiség: 6 vagy 9 l, gyári beállítás 6 l Kis vízmennyiség: 3 vagy 4 l, gyári beállítás 3 l - elõszerelt, páralecsapódás ellen szigetelt Geberit öblítõtartály - univerzális 1/2 -os csatlakozás, külsõ menettel, integrált sarokszelep - építési törmelék elleni öblítõtartály-védelem - hangcsillapított lefolyórögzítés - kerámiarögzítés M12, távolsági méret 18 vagy 23 cm - 90/110 mm-es PE fali WC ív - mandzsettagarnitúra 90 mm A csatlakoztatható nyomólapok típusa: Artline ( ) Tartozékok: Mûködtetõ nyomólapok: lásd oldalon Távmûködtetõk: lásd oldalon 4.122
17 WC szerelõelem elölrõl mûködtetve cikkszám R 1 /2 Sanbloc WC szerelõelem FS90 UP300 öblítõtartállyal, RM90 tûzvédelmi lezárással, fali WC részére, F90 tûzállósági osztály univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, elölrõl történõ mûködtetéssel, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból mûködtetõ nyomólap nélkül Falsík alatti öblítõtartály, 2 mennyiségû öblítési rendszerrel Nagy vízmennyiség: 6 vagy 7,5 l, gyári beállítás 6 l Kis vízmennyiség: 3 vagy 4 l, gyári beállítás 3 l / tûzvédelmi burkolás, tûzállósági osztály F90 - elõszerelt, páralecsapódás ellen szigetelt UP300 öblítõtartály - univerzális 1/2 -os csatlakozás, külsõ menettel, integrált sarokszelep - építési törmelék elleni öblítõtartály-védelem - hangcsillapított lefolyórögzítés - kerámiarögzítés M12, távolsági méret 18 vagy 23 cm - 90/110 mm-es PE fali WC ív - mandzsettagarnitúra 90 mm A csatlakoztatható nyomólapok típusai: Rumba ( ), Mambo ( ), Tango ( ), Samba ( ), Bolero( ) Twist ( ) Sanbloc - Termékválaszték 9 0 Tartozékok: Mûködtetõ nyomólapok: lásd oldalon Távmûködtetõk: lásd oldalon 4.123
18 Mosdó szerelõelemek cikkszám Sanbloc mosdó szerelõelem, mosdóra szerelt álló csaptelephez univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból építési magasság: 110 cm - 2 db 1/2 -os univerzális vízcsatlakozás jobb oldalon - 2 db 1/2 -os falikorong, sarokszelep távolság fix: 7,6 cm - rögzítõlap a kerámia rögzítéséhez, rögzítési távolság max. 28 cm - 40 mm-es lefolyóív - 32 szifoncsatlakozó gumi Tartozékok: Szifonok: lásd Geberit Uniflex katalógusban Sanbloc - Termékválaszték Sanbloc mosdó szerelõelem, fali csaptelephez univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból építési magasság: 110 cm - 2 db 1/2 -os univerzális vízcsatlakozás jobb oldalon - 2 db 1/2 -os falikorong, távolság fix: 15,3 cm - rögzítõlap a kerámia rögzítéséhez, rögzítési távolság max. 28 cm - 40 mm-es lefolyóív - 32 szifoncsatlakozó gumi Tartozékok: Szifonok: lásd Geberit Uniflex katalógusban 4.124
19 Mosdó szerelõelemek cikkszám Sanbloc mosdó szerelõelem, mosdóra szerelt álló csaptelephez, univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból építési magasság: 110 cm - 2 db 1/2 -os univerzális vízcsatlakozás jobb oldalon - 2 db 1/2 -os falikorong, sarokszelep távolság fix: 30 cm - falba épített szifon csatlakoztatási lehetõség - falba épített szifon - rögzítõlap a kerámia rögzítéséhez, rögzítési távolság max. 28 cm - 40 mm-es lefolyóív Sanbloc mosdó szerelõelem, fali csaptelephez, univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból építési magasság: 110 cm - 2 db 1/2 -os univerzális vízcsatlakozás jobb oldalon - 2 db 1/2 -os falikorong, távolság fix: 15,3 cm - falba épített szifon csatlakoztatási lehetõség - falba épített szifon - rögzítõlap a kerámia rögzítéséhez, rögzítési távolság max. 28 cm - 40 mm-es lefolyóív Sanbloc - Termékválaszték
20 Vizelde szerelõelemek cikkszám Sanbloc vizelde szerelõelem, univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból építési magasság: 122 cm - 1/2 -os univerzális vízcsatlakozás - elzáró és szabályzószelep - kerámiarögzítés, M8 - univerzális Geberit beépítõ készlet - magasságban állítható befolyóív, 32-63/50 mm-es lefolyóív - 57/50 szifoncsatlakozó gumi - csatlakozógarnitúra (befolyógarnitúra és leszívó szifon) 1. típus típus Tartozékok: Szifonok: lásd Geberit Hy katalógusban Sanbloc - Termékválaszték Sanbloc vizelde szerelõelem, Taro Nova és Tamaro tip.-hoz univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból építési magasság: 137 cm - 1/2 -os univerzális vízcsatlakozás - elzáró és szabályzószelep - kerámiarögzítés, M8 - univerzális Geberit beépítõ készlet - befolyóív, 32-63/50 mm-es lefolyóív - 57/50 szifoncsatlakozó gumi - csatlakozógarnitúra (befolyógarnitúra és leszívó szifon) Tartozékok: Szifonok: lásd Geberit Hy katalógusban 4.126
21 Bidé szerelõelem cikkszám Sanbloc bidé szerelõelem fali bidéhez, sarokszelep kívül univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból építési magasság: 110 cm - 2 db 1/2 -os univerzális vízcsatlakozás jobb oldalon - 2 db 1/2 -os falikorong, sarokszelep távolság fix: 28,5 cm - kerámiarögzítés M12, távolsági méret 18 vagy 23 cm - 50 mm-es lefolyóív - 44/32 szifoncsatlakozó gumi R 1 / ±1 0 Sanbloc bidé szerelõelem fali bidéhez, sarokszelep belül univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból építési magasság: 110 cm - 2 db 1/2 -os univerzális vízcsatlakozás jobb oldalon - 2 db 1/2 -os falikorong, sarokszelep távolság fix: 7,6 cm - kerámiarögzítés M12, távolsági méret 18 vagy 23 cm - 50 mm-es lefolyóív - 44/32 szifoncsatlakozó gumi Sanbloc - Termékválaszték /
22 Bidé szerelõelem, építõkészlet kapaszkodóhoz cikkszám Sanbloc bidé szerelõelem fali bidéhez, sarokszelep kívül univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, A1 építõanyag osztályba tartozó (nem éghetõ) ásványi pórusbetonból építési magasság: 83 cm - 2 db 1/2 -os univerzális vízcsatlakozás jobb oldalon - 2 db 1/2 -os falikorong, sarokszelep távolság fix: 28,5 cm - kerámiarögzítés M12, távolsági méret 18 vagy 23 cm - 50 mm-es lefolyóív - 44/32 szifoncsatlakozó gumi Sanbloc - Termékválaszték R 1 / Sanbloc kiöntõ szerelõelem, univerzális beépítési lehetõség hagyományos falazásnál vagy szárazépítésnél, A1 építõanyagosztályba tartozó (nem éghetõ) ásványi pórusbetonból, építési magasság: 122 cm - 2 db 1/2 -os univerzális vízcsatlakozás jobb oldalon - 2 db 1/2 -os falikorong, fali csaptelehez - rögzítõlap a kerámia rögzítéséhez - 50 mm-es lefolyóív - 44/40 mm-es szifoncsatlakozó gumi
23 Bidé szerelõelem, építõkészlet kapaszkodóhoz cikkszám Sanbloc építõkészlet kapaszkodókhoz - többszörösen ragasztott vízálló rögzitõlap a kapaszkodóhoz Sanbloc zajleválasztó lemez max. 110 lefolyóvezetékhez alkalmazható horganyzott acéllemez 40 cm cm Sanbloc - Termékválaszték 4.129
1. Rendszerismertetés
