1 T3 Előfalrendszerek és öblítéstechnika T3 Viega Eco Plus

2 Szaniterelemek falra és falba történő szereléshez. Száraz szerelési technológia. Egyszerű és ésszerű szerelés a fém- és fa könnyűszerkezetes falaknál. Egyedi rögzítés falon vagy szerelősínre. Áttekinthető választék a stabil és erős, porszórásos bevonatú acél vázszerkezettel. Fokozatmentesen állítható mm-es beszerelési mélység. M10 csavarszárak alkalmazása esetén az építkezés helyszínén 500 mm-ig állítható. Rövid szerelési idők, mivel a falon csak két rögzítési pontra van szükség. Gyors beillesztés - a lábak pontosan illeszkednek az 50 és 75 mm-es C-profilokhoz. Zajcsillapító szerkezetek minden Viega rendszer-falikorong vagy fali átvezetés felvételére. A DIN es szabvány szerint bevizsgált zajvédelem a stuttgarti Fraunhofer Épületfizikai Intézet által. A zajvédelmi igazolások rendelkezésre állnak. Minden méretadat milliméterben van megadva. Az alkatrész utánpótlás hosszú ideig garantált. 310

3 Viega Eco Plus T3 T3 Tartalomjegyzék WC elemek 312 WC elemek különleges jellemzőkkel 314 Mosdó elemek 320 Falikút elemek 323 A csatlakoztatható vizelde-kerámiák áttekintése 324 Vizelde elemek 325 Bidé elemek 326 Rögzítőelemek 326 Kombináció-áttekintés: modulok alapelemekkel 328 Alapelemek 329 Sarokelemek 330 WC- és mosdó elemek 333 Rögzítési tartozékok 334 EAN-kód Az EAN-szám a gyártó állandó azonosítójából ( ), valamint a mindenkori hatjegyű cikkszámból, ennél a példánál , áll. Az utolsó hat pozíciónak az adott cikkszámra történő cseréjével kapjuk meg az EAN-kódot. 311

4 WC elemek Viega Eco Plus WC elem a következőkhöz: falra szerelt WC, Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika, állítható kerámia magasság, mozgássérült kivitel porszórt acélkeret, 2H vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: ) rögzítőelemének felhelyezéséhez, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öblítési mennyiség beállítási tartománya kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! ** csak 1130 mm építési magasságnál Modellszám ÚJ 980 1/ / Viega Eco Plus WC elem a következőkhöz: falra szerelt WC, Visign működtetőlapok működtetés felülről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2L vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öblítési mennyiség beállítási tartománya kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám /

5 Viega Eco Plus T3 T3 Viega Eco Plus WC elem a következőkhöz: falra szerelt WC, Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2L vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öblítési mennyiség beállítási tartománya kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A WC-kerámiától függően a WC-ülőke felnyitott fedele részben takarhatja a működtetőlapot! Olyan WC-kerámiáknál, ahol a kinyúlás 500 mm-nél kisebb, mint pl. V & B Viala , Viala , Keramag Renova-Comprimo , Joly , számolni kell a fedél ütközésével, ezért ilyen esetekben ajánlatos a felülről történő működtetés! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám / Viega Eco Plus közbenső konzol a következőkhöz: távolság >490 mm, rögzítés a 8001 modellszámú szerelősínre vagy közvetlenül a falra porszórt acél rögzítőanyag, beállító segédeszköz Modellszám / ÚJ 313

6 WC elemek különleges jellemzőkkel Viega Eco Plus WC elem a következőkhöz: falra szerelt WC, Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika, állítható kerámia magasság, mozgássérült kivitel porszórt acélkeret, 2H vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: ) rögzítőelemének felhelyezéséhez, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 2,5 3 l gyári beállítás teljes mennyiségre kb. 4,5 l teljes öblítési mennyiség beállítási tartománya kb. 4,5 6 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám / ÚJ Viega Eco Plus WC elem a következőkhöz: Visign működtetőlapok, falra szerelt WC működtetés felülről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2L vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 2,5 3 l gyári beállítás teljes mennyiségre kb. 4,5 l teljes öblítési mennyiség beállítási tartománya kb. 4,5 6 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám / ÚJ 314

7 Viega Eco Plus T3 T3 Viega Eco Plus WC elem a következőkhöz: Visign működtetőlapok, falra szerelt WC működtetés elölről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2L vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 2,5 3 l gyári beállítás teljes mennyiségre kb. 4,5 l teljes öblítési mennyiség beállítási tartománya kb. 4,5 6 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A WC-kerámiától függően a WC-ülőke felnyitott fedele részben takarhatja a működtetőlapot! Olyan WC-kerámiáknál, ahol a kinyúlás 500 mm-nél kisebb, mint pl. V & B Viala , Viala , Keramag Renova-Comprimo , Joly , számolni kell a fedél ütközésével, ezért ilyen esetekben ajánlatos a felülről történő működtetés! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám ÚJ 830 1/ Viega Eco Plus WC elem a következőkhöz: Duravit SensoWash Dusch-WC, Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika, állítható kerámia magasság, mozgássérült kivitel porszórt acélkeret, 2H vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: ) rögzítőelemének felhelyezéséhez, beállító segédeszköz csatlakozóidom d15x2,5 PE-X csőhöz és d16x1,8 PB-csőhöz, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öblítési mennyiség beállítási tartománya kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám / ÚJ 315

8 Viega Eco Plus WC elem a következőkhöz: Duravit SensoWash Dusch-WC, Visign működtetőlapok működtetés felülről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2L vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öblítési mennyiség beállítási tartománya kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám / ÚJ Viega Eco Plus WC elem a következőkhöz: Duravit SensoWash Dusch-WC, Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2L vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öblítési mennyiség beállítási tartománya kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A WC-kerámiától függően a WC-ülőke felnyitott fedele részben takarhatja a működtetőlapot! Olyan WC-kerámiáknál, ahol a kinyúlás 500 mm-nél kisebb, számolni kell a fedél ütközésével, ezért ilyen esetekben ajánlatos a felülről történő működtetés! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám / ÚJ 316

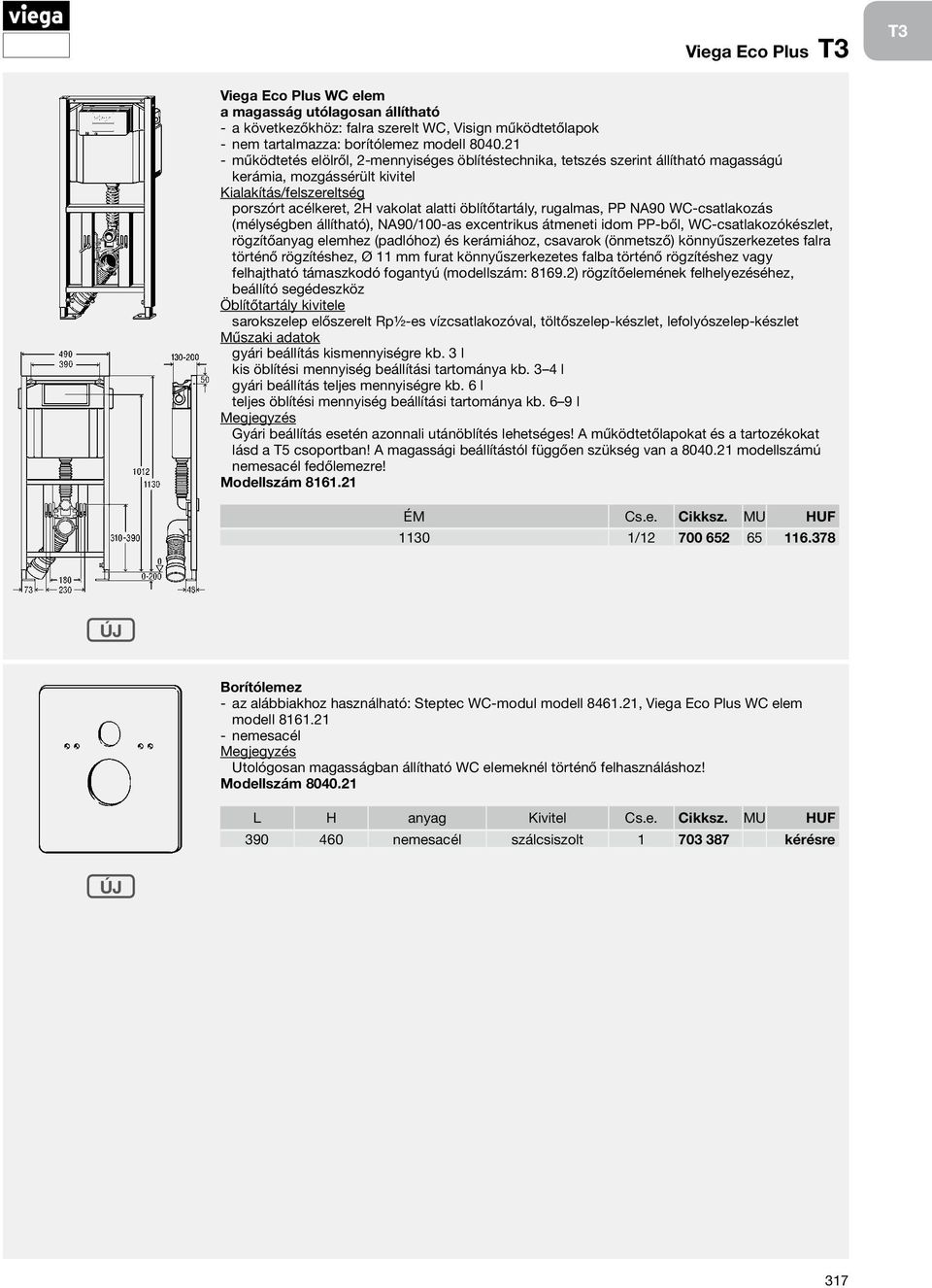

9 Viega Eco Plus T3 T3 Viega Eco Plus WC elem a magasság utólagosan állítható a következőkhöz: falra szerelt WC, Visign működtetőlapok nem tartalmazza: borítólemez modell működtetés elölről, 2-mennyiséges öblítéstechnika, tetszés szerint állítható magasságú kerámia, mozgássérült kivitel porszórt acélkeret, 2H vakolat alatti öblítőtartály, rugalmas, PP NA90 WC-csatlakozás (mélységben állítható), NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: ) rögzítőelemének felhelyezéséhez, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öblítési mennyiség beállítási tartománya kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! A magassági beállítástól függően szükség van a modellszámú nemesacél fedőlemezre! Modellszám / ÚJ Borítólemez az alábbiakhoz használható: Steptec WC-modul modell , Viega Eco Plus WC elem modell nemesacél Utológosan magasságban állítható WC elemeknél történő felhasználáshoz! Modellszám L H anyag Kivitel Cs.e. Cikksz. MU HUF nemesacél szálcsiszolt kérésre ÚJ 317

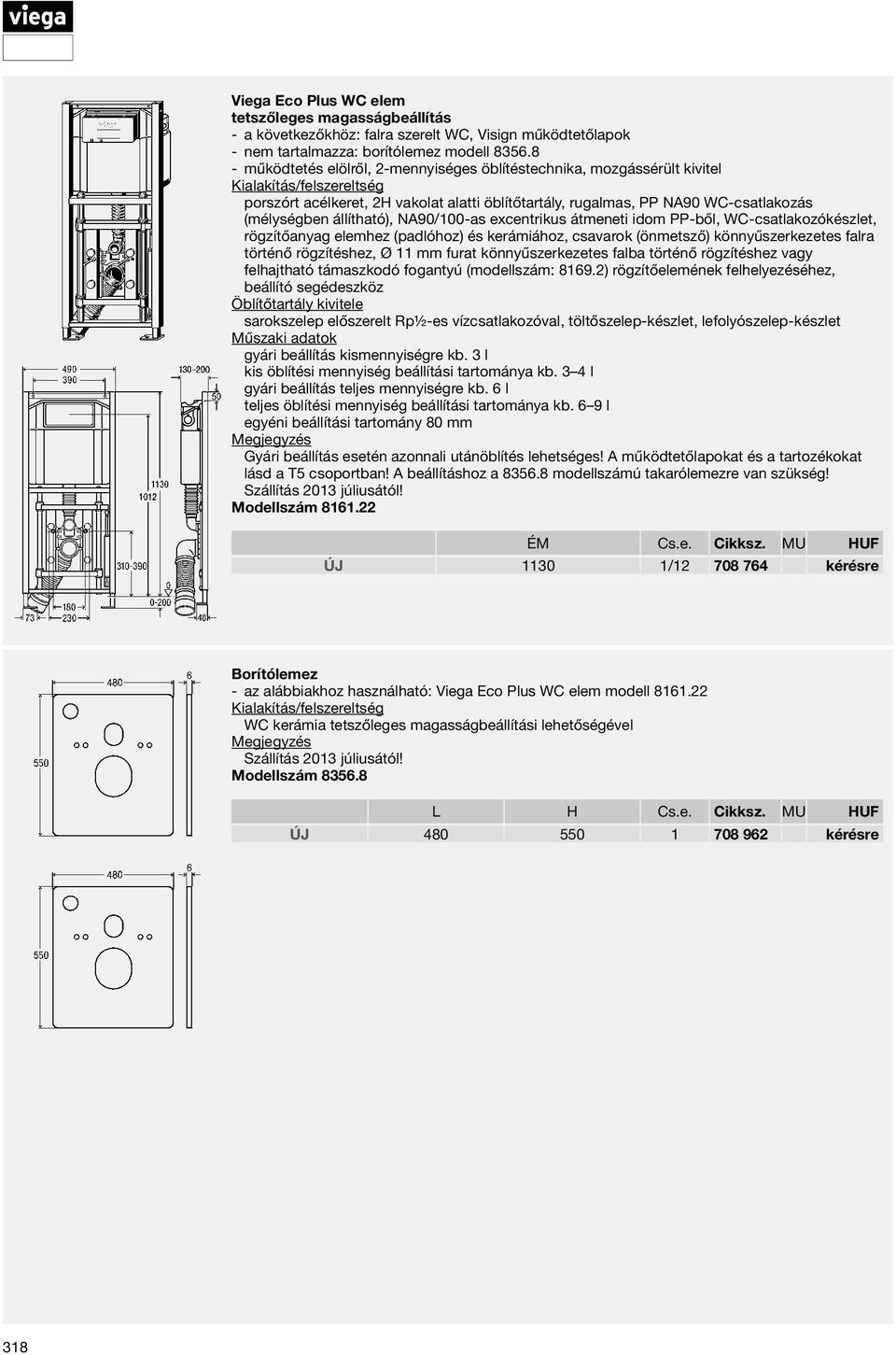

10 Viega Eco Plus WC elem tetszőleges magasságbeállítás a következőkhöz: falra szerelt WC, Visign működtetőlapok nem tartalmazza: borítólemez modell működtetés elölről, 2-mennyiséges öblítéstechnika, mozgássérült kivitel porszórt acélkeret, 2H vakolat alatti öblítőtartály, rugalmas, PP NA90 WC-csatlakozás (mélységben állítható), NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: ) rögzítőelemének felhelyezéséhez, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öblítési mennyiség beállítási tartománya kb. 6 9 l egyéni beállítási tartomány 80 mm Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! A beállításhoz a modellszámú takarólemezre van szükség! Szállítás 2013 júliusától! Modellszám ÚJ / kérésre Borítólemez az alábbiakhoz használható: Viega Eco Plus WC elem modell WC kerámia tetszőleges magasságbeállítási lehetőségével Szállítás 2013 júliusától! Modellszám L H Cs.e. Cikksz. MU HUF ÚJ kérésre 318

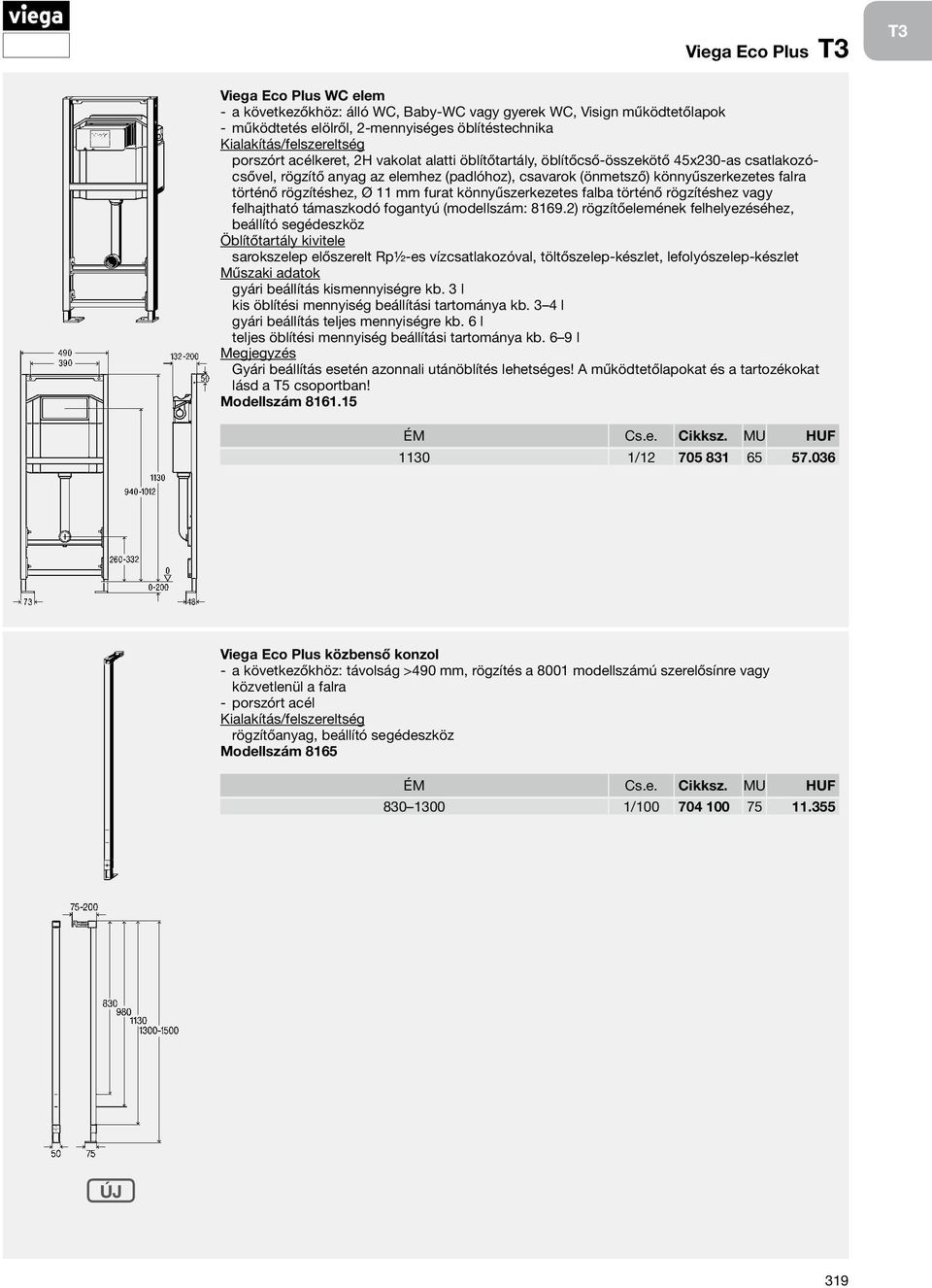

11 Viega Eco Plus T3 T3 Viega Eco Plus WC elem a következőkhöz: álló WC, Baby-WC vagy gyerek WC, Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2H vakolat alatti öblítőtartály, öblítőcső-összekötő 45x230-as csatlakozócsővel, rögzítő anyag az elemhez (padlóhoz), csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: ) rögzítőelemének felhelyezéséhez, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öblítési mennyiség beállítási tartománya kb. 6 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám / Viega Eco Plus közbenső konzol a következőkhöz: távolság >490 mm, rögzítés a 8001 modellszámú szerelősínre vagy közvetlenül a falra porszórt acél rögzítőanyag, beállító segédeszköz Modellszám / ÚJ 319

12 Mosdó elemek Viega Eco Plus mosdó elem a következőkhöz: mosdó egylyukas szerelvénnyel porszórt acélkeret, magasságban állítható és zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: 8169) rögzítőelemének felhelyezéséhez, beállító segédeszköz A 75 mm beépítési mélység a modellszámú lefolyóívvel (lásd T6-os csoport) érhető el! Modellszám / / ÚJ Viega Eco Plus mosdó elem a következőkhöz: mosdó egylyukas szerelvénnyel porszórt acélkeret, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz A 75 mm beépítési mélység a modellszámú lefolyóívvel (lásd T6-os csoport) érhető el! Modellszám /

13 Viega Eco Plus T3 T3 Viega Eco Plus mosdó elem a következőkhöz: vakolat feletti szerelvény porszórt acélkeret, megerősített szerelvény-csatlakozó lap, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, szerelvény-csatlakozó lap és lefolyórögzítés magasságban állítható, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz A 75 mm beépítési mélység a modellszámú lefolyóívvel (lásd T6-os csoport) érhető el! Modellszám / Viega Eco Plus mosdó elem a következőkhöz: vakolat alatti fali szerelvény porszórt acélkeret, magasságban és mélységben állítható rögzítőlap vakolat alatti fali szerelvényhez, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz A 75 mm beépítési mélység a modellszámú lefolyóívvel (lásd T6-os csoport) érhető el! Modellszám /

14 Viega Eco Plus mosdó elem a következőkhöz: mozgássérült kivitelű mosdó fali szerelvénnyel porszórt acélkeret, megerősített szerelvény-csatlakozó lap, univerzális vakolat alatti szifontartó, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, szerelvény-csatlakozó lap és lefolyórögzítés magasságban állítható, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz Univerzális vakolat alatti szifontartó a következő elemekhez: krómozott takarólemezes vakolat alatti szifon ( modellszám ), fehér takarólemezes vakolat alatti szifon ( modellszám )! A Paracelsus, Vitalis, Dejuna Keramag mosdómodellekhez a Keramagnál meg kell rendelni a megfelelő, következő modellszámú lefolyót: vakolat alatti szifon borítólemezzel, Keramag modellszám: Paracelsus, Vitalis , Dejuna ! Modellszám / Viega Eco Plus mosdó elem a következőkhöz: mozgássérült kivitelű mosdó egylyukas szerelvénnyel porszórt acélkeret, univerzális vakolat alatti szifontartó, magasságban állítható és zajvédelemmel ellátott rögzítés Viega falikorongokhoz, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: 8169) rögzítőelemének felhelyezéséhez, beállító segédeszköz Univerzális vakolat alatti szifontartó a következő elemekhez: krómozott takarólemezes vakolat alatti szifon ( modellszám ), fehér takarólemezes vakolat alatti szifon ( modellszám )! A Paracelsus, Vitalis, Dejuna Keramag mosdómodellekhez a Keramagnál meg kell rendelni a megfelelő, következő modellszámú lefolyót: vakolat alatti szifon borítólemezzel, Keramag modellszám: Paracelsus, Vitalis , Dejuna ! Modellszám / /

15 Viega Eco Plus T3 T3 Falikút elemek Viega Eco Plus falikút elem a következőkhöz: falikút porszórt acélkeret, megerősített szerelvény-csatlakozó lap, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA50-es lefolyóív, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, szerelvény-csatlakozó lap és lefolyórögzítés magasságban állítható, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez vagy felhajtható támaszkodó fogantyú (modellszám: 8169) rögzítőelemének felhelyezéséhez, beállító segédeszköz Modellszám /

16 A csatlakoztatható vizelde-kerámiák áttekintése Csatlakoztatható vizeldék a modellszámú Viega Eco Plus vizelde elemekhez Gyártó Modell Modellszám Építési magasság Építési magasság 1130 mm 1300 mm Duravit Architect x x Architect x x Ben x Bill x x Caro o x D-Code x x Duraplus x Fizz o x Fizz x x Katja x x Starck x x Starck o x Starck x x Starck x Ideal Standard Esprit K 5516 x x Esprit K 5517 o o Pindar K 5509 x x Privo K 5535 o x San Remo R 3811 x x Venice K 5584 o x Keramag Aller x x Centaurus x x Corso o x Flow x x Flow o o Mondo x x Mondo o x Pareo o x Pareo x x Renova Nr x x Laufen CAPRINO x x CASA x CASA x LEMA x x TAMARO x VILA o o VILA x x Sphinx Eurobase 70 S x x Sphinx 280 S x x V & B Arriba o o Aveo o o Bellevue o o Century o o Editionals o o Hommage o o Magnum o o Oblic L x x Oblic R x x Omnia architectura x x Omnia Classic x x Omnia Classic (compact) x x Omnia Classic (compact) o x Omnia pro x x Omnia pro x x Pure Stone o o Sentique o o Stratos o o Subway o o Subway x x Sunberry x x Sunberry o o - nem lehetséges x korlátozás nélkül lehetséges o esetleg pissoár fedél, kérjük, hívja a műszaki tanácsadót! 324

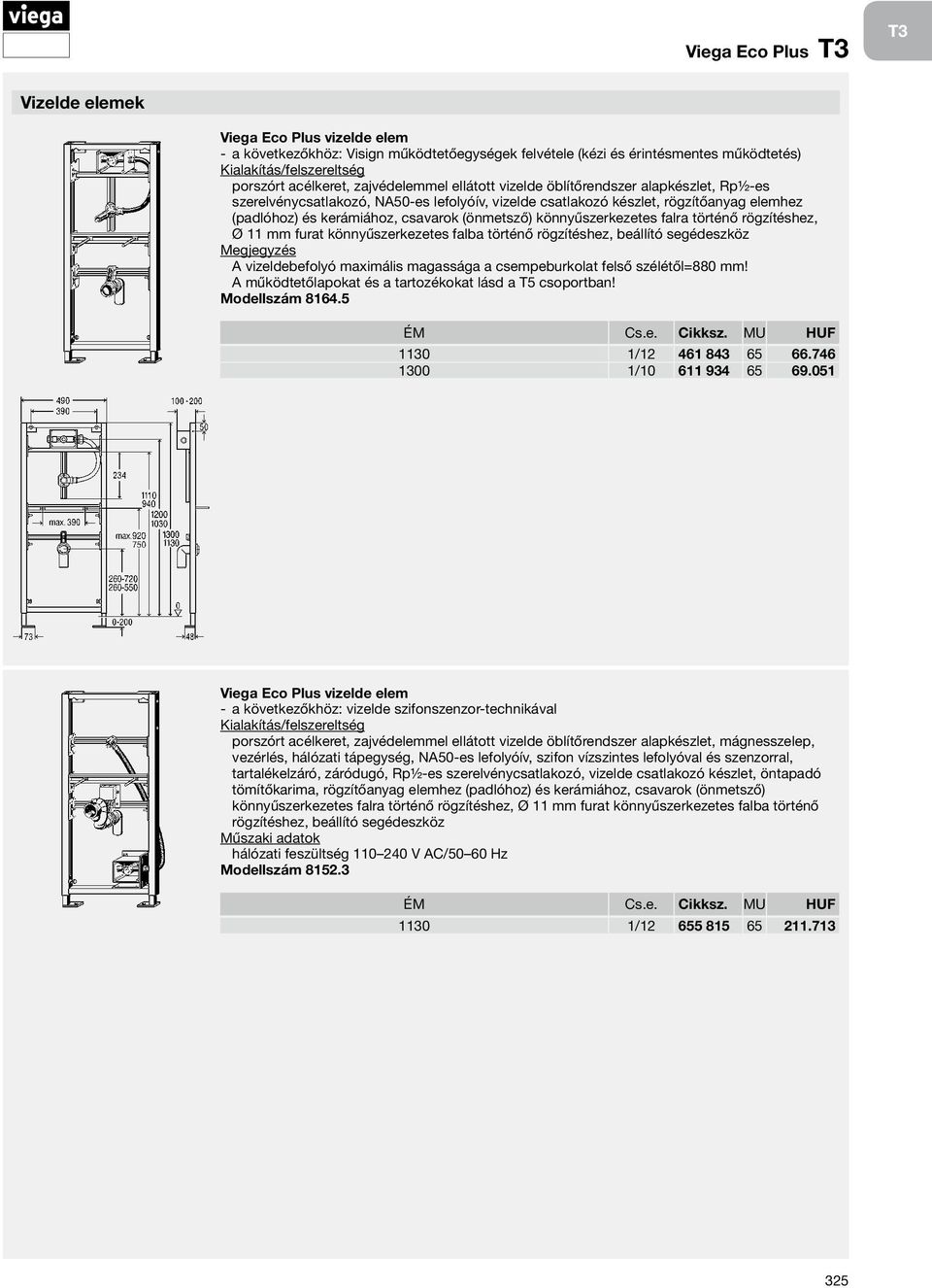

17 Viega Eco Plus T3 T3 Vizelde elemek Viega Eco Plus vizelde elem a következőkhöz: Visign működtetőegységek felvétele (kézi és érintésmentes működtetés) porszórt acélkeret, zajvédelemmel ellátott vizelde öblítőrendszer alapkészlet, Rp½-es szerelvénycsatlakozó, NA50-es lefolyóív, vizelde csatlakozó készlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz A vizeldebefolyó maximális magassága a csempeburkolat felső szélétől=880 mm! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám / / Viega Eco Plus vizelde elem a következőkhöz: vizelde szifonszenzor-technikával porszórt acélkeret, zajvédelemmel ellátott vizelde öblítőrendszer alapkészlet, mágnesszelep, vezérlés, hálózati tápegység, NA50-es lefolyóív, szifon vízszintes lefolyóval és szenzorral, tartalékelzáró, záródugó, Rp½-es szerelvénycsatlakozó, vizelde csatlakozó készlet, öntapadó tömítőkarima, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz hálózati feszültség V AC/ Hz Modellszám /

18 Bidé elemek Viega Eco Plus bidé elem a következőkhöz: falra szerelt bidé porszórt acélkeret, magasságban állítható és zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es magasságban állítható lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz A 75 mm beépítési mélység a modellszámú lefolyóívvel (lásd T6-os csoport) érhető el! Modellszám ÚJ 830 1/ / Rögzítőelemek Viega Eco Plus rögzítőelem a következőkhöz: felszerelési tárgyak, mozgássérült kivitelű előfalas szerelés az alábbiakhoz használható: Viega Eco Plus WC elem modell , , porszórt acélkeret, s30-as vízálló rétegelt falemez, rögzítő anyag az elemhez (padlóhoz és falhoz), csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz Modellszám /

19 Viega Eco Plus T3 T3 Viega Eco Plus rögzítőelem a következőkhöz: felszerelési tárgyak, mozgássérült kivitelű előfalas szerelés porszórt acélkeret, s30-as vízálló rétegelt falemez, rögzítő anyag az elemhez (padlóhoz), csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz Modellszám /

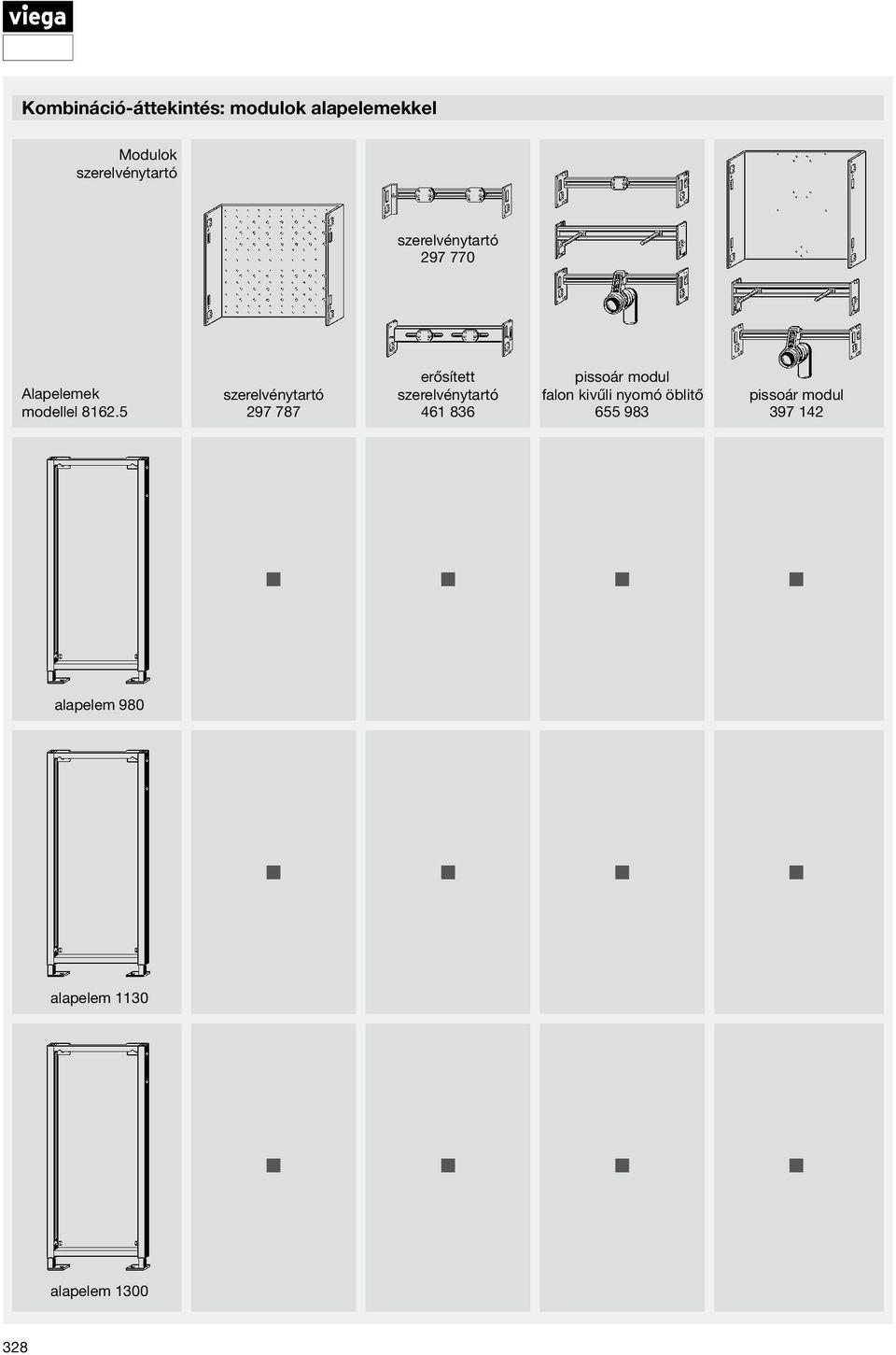

20 Kombináció-áttekintés: modulok alapelemekkel Modulok szerelvénytartó szerelvénytartó Alapelemek modellel szerelvénytartó erősített szerelvénytartó pissoár modul falon kivűli nyomó öblitő pissoár modul alapelem 980 alapelem 1130 alapelem

21 Viega Eco Plus T3 T3 Alapelemek Viega Eco Plus alapelem az alábbiakhoz nem használható: Viegaswift bidé modul modell , Viegaswift WC-modul modell az alábbiakhoz használható: szerelvénytartó modell , , 8064, vizelde modul modell , 8126 porszórt acél porszórt acélkeret, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez, beállító segédeszköz Modellszám ÚJ 980 1/ / /

22 Sarokelemek Viega Eco Plus WC-sarokelem a következőkhöz: falra szerelt WC, Visign működtetőlapok működtetés elölről, 2-mennyiséges öblítéstechnika porszórt acélkeret, 2C vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez és kerámiához, beállító segédeszköz sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 3 4 l gyári beállítás teljes mennyiségre kb. 6 l teljes öblítési mennyiség beállítási tartománya kb. 6 7,5 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! ** csak 1130 mm építési magasságnál Modellszám / / ) a WC-kerámiától függően a WC-ülőke felnyitott fedele részben takarhatja a működtetőlapot 2) állítható kerámia magasság 330

23 Viega Eco Plus T3 T3 Viega Eco Plus mosdó sarokelem a következőkhöz: mosdó egylyukas szerelvénnyel porszórt acélkeret, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez és kerámiához, beállító segédeszköz Modellszám / Viega Eco Plus bidé sarokelem a következőkhöz: falra szerelt bidé porszórt acélkeret, magasságban állítható és zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es magasságban állítható lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez és kerámiához, beállító segédeszköz Modellszám /

24 Viega Eco Plus vizelde sarokelem a következőkhöz: vizelde vakolat alatti öblítőrendszerrel, Visign működtetőegységek felvétele (kézi és érintésmentes működtetés) porszórt acélkeret, zajvédelemmel ellátott vizelde öblítőrendszer alapkészlet, Rp½-es szerelvénycsatlakozó, NA50-es lefolyóív, öblítőcső, befolyókészlet, öntapadó tömítőkarima, rögzítőanyag elemhez és kerámiához, beállító segédeszköz A vizeldebefolyó maximális magassága a csempeburkolat felső szélétől=880 mm! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám / / Viega Eco Plus vizelde sarokelem a következőkhöz: Joly és Visit vizelde (Keramag), Visign működtető egységek felvétele (kézi működtetés) porszórt acélkeret, zajvédelemmel ellátott vizelde öblítőrendszer alapkészlet, Rp½-es szerelvénycsatlakozó, NA50-es lefolyóív, öntapadó tömítőkarima, rögzítőanyag elemhez és kerámiához, beállító segédeszköz A vizeldebefolyó maximális magassága a csempeburkolat felső szélétől=880 mm! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám /

25 Viega Eco Plus T3 T3 WC- és mosdó elemek Viega Eco WC elem a következőkhöz: falra szerelt WC, Visign for Life és Standard működtető lap működtetés elölről, 2-mennyiséges öblítéstechnika porszórt acélkeret, Standard 2S vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet gyári beállítás kismennyiségre kb. 3 l kis öblítési mennyiség beállítási tartománya kb. 3 l gyári beállítás teljes mennyiségre kb. 6 l teljes öblítési mennyiség beállítási tartománya kb. 6 l, 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám / Viega Eco WC elem a következőkhöz: falra szerelt WC, Visign for Life és Standard működtető lap működtetés elölről, öblítés-stop technika porszórt acélkeret, Standard 2S vakolat alatti öblítőtartály, NA90-es WC-csatlakozóív (mélységben állítható) PP-ből, NA90/100-as excentrikus átmeneti idom PP-ből, WC-csatlakozókészlet, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez sarokszelep előszerelt Rp½-es vízcsatlakozóval, töltőszelep-készlet, lefolyószelep-készlet teljes öblítési mennyiség beállítási tartománya kb. 6 l, 9 l Gyári beállítás esetén azonnali utánöblítés lehetséges! A működtetőlapokat és a tartozékokat lásd a T5 csoportban! Modellszám /

26 Viega Eco mosdó elem a következőkhöz: mosdó egylyukas szerelvénnyel porszórt acélkeret, zajvédelemmel ellátott rögzítés Viega falikorongokhoz, NA40/50-es lefolyóív, NA40/30-as gumikarmantyú, rögzítőanyag elemhez (padlóhoz) és kerámiához, csavarok (önmetsző) könnyűszerkezetes falra történő rögzítéshez, Ø 11 mm furat könnyűszerkezetes falba történő rögzítéshez A 75 mm beépítési mélység a modellszámú lefolyóívvel (lásd T6-os csoport) érhető el! Modellszám / Rögzítési tartozékok Viega Eco Plus rögzítőkészlet a következőkhöz: Viega Eco Plus/ Viega Eco elemek egyedi/soros rögzítése, egyedi szerelés közvetlenül a falszerkezetre, sarokszerelés tömör vagy könnyűszerkezetes falra az alábbiakhoz használható: szerelősín modell mm között mélységben állítható, burkolat rögzítési lehetősége, hosszlyukak Modellszám 8173 DK Cs.e. Cikksz. MU HUF DK = darabszám a készletben Viega Eco Plus rögzítőkészlet a következőkhöz: Viega Eco Plus/ Viega Eco elemek egyes szerelése tömör falra mélységben állítható 200 mm-ig Modellszám M L Cs.e. Cikksz. MU HUF Viega Eco Plus szerelőkészlet a következőkhöz: Viega Eco Plus elem falra vagy padlóra rögzítése horganyzott acél támasztóláb-készlet, állítási tartomány mm Modellszám L Cs.e. Cikksz. MU HUF

27 Viega Eco Plus T3 T3 Viega Eco Plus szerelőkészlet a következőkhöz: Viega Eco Plus elem padlórögzítése horganyzott acél támasztóláb-készlet Modellszám L DK Cs.e. Cikksz. MU HUF DK = darabszám a készletben Szerelősín a következőkhöz: Viegaswift elemek rögzítése, Viega Eco Plus/ Viega Eco elemek, Viega Mono WC-/bidéblokkok soros szerelése horganyzott acél rögzítőanyag, kiegyenlítő anyag egyenetlen falakhoz Modellszám 8001 L Sz H Cs.e. Cikksz. MU HUF Viega Eco Plus 45 -os szerelőprofil az alábbiakhoz használható: GKFI burkolólap modell , , horganyzott acél rögzítőanyag, csavarok (önmetsző) GKFI burkolólemezhez Modellszám 8077 L Sz H Cs.e. Cikksz. MU HUF os szerelőprofil az alábbiakhoz használható: Aqua KS burkolólap modell , GKFI burkolólap modell , , horganyzott acél nem tartalmazza: rögzítőanyag Modellszám 8076 L Sz H Cs.e. Cikksz. MU HUF
